3 Üdvözlet Heinz Soyer Cégvezető Heinz Soyer Cégvezető és alapító Minőség és biztonság SOYER a jelszó Cégünk, amely egy közép méretű családi vállalkozás, már több mint 45 éve szakosodott a csaphegesztő berendezések és csaphegesztéshez kapcsolódó termékek folyamatos fejlesztésére, gyártására, árusítására és szervizelésére. Nagy odaadással követjük célunkat, termékeink még jobbá tételét és erős teljesítményű termékek egy kézből történő forgalmazását. Hogy biztosítsuk a legmagasabb szintű biztonságot, átfogó TÜV-Nord tanúsítvánnyal rendelkezünk a minőség, a biztonság, a környezetvédelem, a munka és balesetbiztonság terén, az összes csaphegesztő berendezésünk rendelkezik a GS-jelzéssel, gépsorainkat a TÜV-Rheinland folyamatosan felügyeli. Ezeknek a lépéseknek köszönhetően velünk Ön biztonságban érezheti magát! Heinz Soyer Bolzenschweißtechnik Printed in Germany 10/2016 Minden, ebben a katalógusban található szöveg, adat, ábra a nyomtatás időpontjában elérhető legújabb technikai adatoknak felel meg. A pontatlanságnak, egyes adatok kihagyásának és a technikai illetve külalaki változtatások jogát fenntartjuk. Ezt a dokumentumot tilos darabjaiban, vagy teljes egészében sokszorosítani vagy egyéb más formában használni, kivéve, ha erre a Heinz Soyer Bolzenschweißtechnik GmbH Magyarországi képviselete, vagy a Soyer Magyarország Kft. írásos engedélyt ad. A SOYER és az SRM technológia a Heinz Soyer Bolzenschweißtechnik GmbH bejegyzett termékjelzései. Kérjük, vegye figyelembe a Heinz Soyer Bolzenschweißtechnik GmbH és a Soyer Magyarország Kft. általános szerződési feltételeit, melyeket a és a oldalakon találhat meg. 3

4 TARTALOMJEGYZÉK Üdvözlet 3 Tartalomjegyzék 4 A SOYER termékek előnyei 5 Szimbólumok magyarázata 6-7 Csúcsgyújtásos csaphegesztés alapok Csúcsgyújtásos csaphegesztő berendezések Csúcsgyújtásos csaphegesztő pisztolyok és csaphegesztő fejek Univerzális adagolók 30 Hesomatic-9 31 Csaphegesztő állványok CNC munkaállványok SRM csaphegesztés alapok SRM csaphegesztő berendezések és csaphegesztő pisztolyok Ívhúzásos csaphegesztés alapok Ívhúzásos csaphegesztő berendezések és csaphegesztő pisztolyok Gyártósor Kondenzátor kisüléses menetes csapok, PT típus HZ-1 típusú univerzális hegesztőcsapok központosító csúccsal Kondenzátor kisüléses, menet nélküli csapok, UT típus Csúcsgyújtásos, belső menetes csapok, IT típus Menetes csapok, redukált perem átmérővel, PT típus Szigetelő tüskék Tányéros tüskék 90 Hegesztőfülek, F1 és F2 méret (6,3mm) 92 Kondenzátor kisüléses, nagy menetes csapok gyújtócsúccsal 93 Rövidciklusú ívhúzásos, nagy menetes csapok gyújtócsúccsal 94 Rövidciklusú ívhúzásos menetes csapok, PS típus 95 Ívhúzásos menetes csapok, MD típus Ívhúzásos menetes csapok, RD típus Kerámiagyűrűk 101 Hegesztőanyák 102 Ívhúzásos belső menetes csapok, ID típus Tájékoztató A Soyer hegesztőcsapok technikai adatai

5 A SOYER TERMÉKEK ELŐNYEI A csúcsgyújtásos, ívhúzásos és rövidciklusú ívhúzásos SOYER csaphegesztő berendezések EN :2005 tanúsítvány szerint vannak ellenőrizve. Ellenőrzött biztonság és a legjobb minőség Független fél által végzett ellenőrzés A termék biztonsági törvény (Produktsicherheitsgesetz) betartása Az összes irányelv és norma betartása A TÜV Rheinland általi rendszeres gyártósor ellenőrzés Ellenőrzött biztonság Gyártási folyamat felügyelet GS-jelzés (TÜV Rheinland) Integrált minőségbiztosítási rendszer (IMS) DIN EN ISO 9001:2008 (Minősébiztosítás) DIN EN ISO 14001:2009 (Környezetvédelem) BS OHSAs 18001:2007 (Munka és biztonságvédelem) GS-jelzés (TÜV Rheinland) (Származási tanúbizonyítvány) A SOYER átfogó minőségi, biztonsági, környezetvédelmi, munka és biztonságvédelmi tanúsítvánnyal bír. 5

6 Szimbólumok magyarázata Hálózati csatlakozó, 1 fázisú, Hálózati csatlakozó, 1 fázisú, 115 Volt, 50/60 Hz 230 Volt, 50/60 Hz Hálózati csatlakozó, 3 fázisú, Hálózati csatlakozó, 3 fázisú, 230 Volt, 50/60 Hz 400 Volt, 50/60 Hz Hálózati csatlakozó, 3 fázisú, Hálózati csatlakozó, 3 fázisú, 440 Volt, 50/60 Hz 500 Volt, 50/60 Hz Hálózati frekvencia 50/60 Hz Egyenáram Hegesztőáram = inverter Hegesztőáram = kondenzátor Hegesztőáram = trafó Váltó (A.C. konverter) Termosztát Hegesztés megemelkedett elektromos veszélyeztetettség mellett Bevizsgált biztonság (TÜV Rheinland) Gyártásellenőrzés (TÜV Rheinland) Légnyomás csatlakozó Védőgáz csatlakozó Léghűtéses berendezés CNC csatlakozó külső vezérléshez SOYER adagoló csatlakozása SOYER P3-Select csatlakozó RS-232 csatlakozó USB csatlakozó 6

7 Szimbólumok magyarázata Hegesztési tartomány M3 M6, Hegesztési tartomány M3 M8, ill. Ø 2-5mm ill. Ø 2-8mm Hegesztési tartomány M3 M10, Hegesztési tartomány M3 M10, ill. Ø 2-9mm ill. Ø 3-10mm Hegesztési tartomány M3 M12, Hegesztési tartomány M3 M12, ill. Ø 2-11mm ill. Ø 3-12mm Hegesztési tartomány M3 M16, Hegesztési tartomány M6 M16, ill. Ø 2-13mm ill. Ø 6-16mm Hegesztési tartomány M8 M24, Hegesztési tartomány M8 M24, ill. Ø 8-22mm ill. Ø 8-25mm Alkalmasság: acél Alkalmasság: rozsdamentes acél Alkalmasság: alumínium Alkalmasság: réz Csaphegesztés = csúcsgyújtás Csaphegesztés = ívhúzás Csaphegesztés = SRM Csaphegesztés = rövidciklusú ívhúzásos csaphegesztés WIG hegesztés Elektróda hegesztés Kontakt csúcsgyújtásos csaphegesztés Hézag csúcsgyújtásos csaphegesztés Hordozható berendezés (fogantyú) Szállítható berendezés (görgő kerekek) 7

8 8

9 9

10 Csúcsgyújtásos csaphegesztés - alapok A csaphegesztés ma már egy tiszta ügy Csúcsgyújtásos csaphegesztés egy kipróbált technológia A csúcsgyújtásos csaphegesztés évek óta sikeresen használatban van a világ minden pontján. Eddig csak maximum M8 átmérőjű hegesztőcsapokat lehetett illeszteni. A továbbfejlesztett csaphegesztési eljárás, SOYER hegesztőcsapokat használva, lehetővé teszi a maximum M12 átmérőjű hegesztőcsapok illesztését is. A hegesztési eljárás a kondenzátor nagyon rövid idő alatti kisülésén alapszik (1 3 ms azaz 0,001 0,003 sek.) és a hegesztőelem gyújtócsúcsán megy végbe. Ez az eljárás például a gépjárműgyártásban és az alapanyagok esztétikus megmunkálásában már bizonyított. A gyújtócsúcs a hegesztőfelülethez A bevezetett fényív egy vékony ol- A csap bemerül az olvadékba. Az ér, majd bevezetjük az áramot vadék réteget képez a felület és a anyag megdermed, a csap hegeszhegesztőcsap között tése ezzel kész. Szerelvény építés Tároló építés Makró metszet További részleteket a honlapon találhat. 10

11 Csúcsgyújtásos csaphegesztés alapok Ebben a katalógusban csak a legfontosabb termékeink kínálatát találja. További termékeket a honlapon találhat. A technikai adatok változásának jogát fenntartjuk. 11

12 Csúcsgyújtásos csaphegesztő berendezések Ezzel a csaphegesztő berendezéssel egyszerre 2 db M3 méretű hegesztőcsap illesztése lehetséges. A hegesztőcsapok közötti távolság szabadon állítható. A berendezés külső energiaforrás nélkül is alkalmazható. Egy külső, 12 V teljesítményű töltő hozzátartozik a berendezéshez. Technikai adatok BMS-4 Akkumat Hegesztési tartomány Alapanyag 2 x M3 Acél és rozsdamentes acél Áramforrás Kondenzátor, µf Töltési feszültség Hegesztési gyorsaság Külső töltő berendezés Súly 110 V 3 dupla hegesztés percenként Csatlakozás V, 50/60 Hz 7 kg elemmel és pisztollyal A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 12

13 Csúcsgyújtásos csaphegesztő berendezések A BMS-6 ISO csaphegesztő berendezés egy mikro-processzor vezérelt berendezés. Kompakt felépítésével, egyszerű kezelésével és alacsony súlyával kiváló minőségű illesztések létrehozását teszi lehetővé a legkülönfélébb hegesztési munkálatok során. Technikai adatok BMS-6 ISO Hegesztési tartomány M3-M6, ill. Ø2-5,5mm acél, rozsdamentes acél, alumínium és réz esetében, tányéros tüskéknél Ø 2-2,7 mm és mm hosszúság, rezezett acél Töltési kapacitás µf Töltési feszültség Hegesztési gyorsaság Hálózati feszültség Súly V, fokozat nélkül állítható Max. 20 db, Ø 3 mm csap vagy 10 db, Ø 6 mm tüske percenként 115/230 V, 50/60 Hz 16/10 AT 8,4 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 13

14 Csúcsgyújtásos csaphegesztő berendezések Ez, a mindennapos használatban már bizonyított, csaphegesztő típus, magas teljesítményével, kompakt felépítésével és abszolút biztonságával a legmagasabb elvárásoknak is megfelel. Technikai adatok BMS-8N / BMS-8NV Hegesztési tartomány Alapanyag Töltési kapacitás Töltési feszültség Hegesztési gyorsaság Hálózati feszültség Súly M3-M8, ill. Ø 2-8 mm BMS-8N-nél, M3-M10, ill. Ø 2-9 mm BMS-8NV-nél Acél, rozsdamentes acél, alumínium és réz (ill. M8 és Ø 8 alumíniumból és rézből, igény szerint) µf (opció µf BMS-8NV-nél) V, fokozat nélkül állítható BMS-8N: Ø 3 mm, max 20 csap/perc, Ø 6 mm, max 10 csap/perc BMS-8NV: Ø 3 mm, max 20 csap/perc, Ø 8 mm, max 7 csap/perc 115/230 V, 50/60 Hz 16/10 AT 10 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 14

15 Csúcsgyújtásos csaphegesztő berendezések BMS 9 / BMS-9V Ez a csaphegesztő berendezés egy óriási könnyítést jelent a kezelő számára, és nagyban hozzájárul a hegesztések minőségének növeléséhez, mivel a PS-9 típusú csaphegesztő pisztoly LED kijelzőjéről az összes fontos üzemállapot könnyen leolvasható. Technikai adatok BMS-9 / BMS-9V Hegesztési tartomány Alapanyag Töltési kapacitás Töltési feszültség Hegesztési időtartam Hegesztési gyorsaság Hálózati feszültség Súly M3-M8, ill. Ø 2-8 mm BMS-9-nél, M4-M10, ill. Ø 4-10 mm BMS-9V-nél Acél, rozsdamentes acél, alumínium és réz (M8 ill. Ø 8 alumíniumból és rézből, igény szerint) µf (opció µf BMS-9V-nél) V, fokozat nélkül állítható 0,001-0,003 sek. BMS-9: Ø 3 mm, max. 30 csap/perc Ø 6 mm, max. 15 csap/perc (BMS-9V: Ø 3 mm, max. 24 csap/perc Ø 8 mm, max. 7 csap/perc) Automatikus felismerés 115/230 V, 50/60 Hz 16/10 AT 8,5 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 15

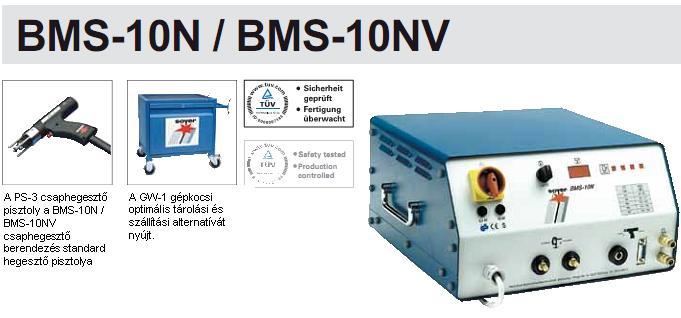

16 Csúcsgyújtásos csaphegesztő berendezések Ezeket a csaphegesztő berendezéseket könnyű szállítani, és egyaránt alkalmazhatóak csaphegesztő pisztolyokkal, csaphegesztő fejekkel, munkaasztalokkal automata vagy manuális hegesztőcsap adagolás mellett. Technikai adatok BMS-10N / BMS-10NV Hegesztési tartomány Alapanyag Töltési kapacitás Töltési feszültség Hegesztési gyorsaság Hálózati feszültség Súly M3-M8, ill. Ø 2-8 mm BMS-10N-nél, M3-M12, ill. Ø 2-10 mm BMS-8NV-nél Acél, rozsdamentes acél, alumínium és réz (M8 ill. Ø 8 alumíniumból és rézből, igény szerint µf BMS-10N-nél, µf BMS-10NV-nél V, fokozat nélkül állítható BMS-10N: Ø 3 mm, max. 20 csap/perc Ø 8 mm, max. 8 csap/perc (BMS-10NV: Ø 3 mm, max. 20 csap/perc Ø 8 mm, max. 6 csap/perc 115/230 V, 50/60 Hz, 16/8 A, trafó átkötés esetén lehetséges 21 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 16

17 Csúcsgyújtásos csaphegesztő berendezések Az integrált eljárás követő minőség biztosítással ellátott BMS-10P típusú csaphegesztő berendezés növeli a termelékenységet és a hegesztések minőségét, valamint csökkenti a költségeket. Technikai adatok BMS-10P Hegesztési tartomány Alapanyag Hegesztési áram Töltési feszültség Hegesztési gyorsaság Hálózati feszültség Súly M3-M8, ill. Ø 2-8 mm Acél, rozsdamentes acél, alumínium és réz ((M8 ill. Ø 8 alumíniumból és rézből, igény szerint) µf / µf ( µf / µf opcionális M10 acél csapokhoz) V, fokozat nélkül állítható BMS-10P: Ø 3 mm, max. 30 csap/perc Ø 8 mm, max. 15 csap/perc (BMS-10PV: Ø 3 mm, max. 20 csap/perc Ø 8 mm, max. 10 csap/perc 115/230 V, 50/60 Hz, 16/10 A, trafó átkötés esetén lehetséges 26 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 17

18 Csúcsgyújtásos csaphegesztő pisztolyok Ez a csaphegesztő pisztoly a legkisebb csaphegesztő pisztoly a világpiacon (szabadalom szám: EP ), és kifejezetten a nehezen hozzáférhető helyeken való hegesztéshez lett kifejlesztve. A pisztoly további előnye a magas minőségű illesztések létrehozása valamint a könnyű pozícionálhatóság. PS-0K Hegesztési tartomány Alapanyag Hegesztőkábel Teljes hosszúság Magasság a markolat felett Teljes szélesség Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok Acél, rozsdamentes acél, alumínium és réz. 3m, rugalmas kábel 75 mm 100 mm 30 mm 0,3 kg kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 18

19 Csúcsgyújtásos csaphegesztő pisztolyok A gyakorlatban már jól bevált PS-1 típusú csaphegesztő pisztoly lehetővé teszi a csúcsgyújtásos hegesztőcsapok kiváló pozícionálását tollnyomással, egyéb segédeszköz nélkül. A tollnyomás mértékét könnyű beállítani, így garantálható a kiváló minőségű illesztések létrehozása. PS-1 Hegesztési tartomány Alapanyag Hegesztőkábel Teljes hosszúság Magasság a markolat felett Teljes szélesség Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok (speciális hossz csak külön berendezéssel) Acél, rozsdamentes acél, alumínium és réz. 3m, rugalmas kábel 211 mm 132 mm 40 mm 0,5 kg kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 19

20 Csúcsgyújtásos csaphegesztő pisztolyok A kézre álló és felhasználóbarát PS-1K típusú csaphegesztő pisztoly extrém, +/- 0,1 mm-es pontosságú hegesztőcsap pozícionálást tesz lehetővé. Kicsi felépítésének köszönhetően nehezen hozzáférhető helyen is alkalmazható. PS-1K Hegesztési tartomány Alapanyag Hegesztőkábel Teljes hosszúság Magasság a markolat felett Teljes szélesség Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok (speciális hossz csak külön berendezéssel) Acél, rozsdamentes acél, alumínium és réz. 3m, rugalmas kábel 145 mm 140 mm 50 mm (támasztócső Ø 30 mm / opció Ø 20 mm) 0,4 kg kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 20

21 Csúcsgyújtásos csaphegesztő pisztolyok Ezek a robosztus csaphegesztő pisztolyok kifejezetten a problémás hegesztőfelületeken való illesztésekhez lettek kifejlesztve, és lehetővé teszik a hegesztőcsap csúcsának pontos pozícionálását akár szakadásokon vagy gyűrődéseken is. PS-3K / PS-3K statív csővel Hegesztési tartomány Alapanyag Hegesztőkábel Teljes hosszúság Magasság a markolat felett Teljes szélesség Súly M3-M8, ill. Ø 2-8 mm és 8-60 mm hosszúságú csapok PS-3K-nál, M3-M12, ill. Ø 2-10 mm és 8-60 mm hosszúságú csapok PS-3K-nál statív csővel Acél, rozsdamentes acél (hőálló acél a PS-3K-nál statív csővel) 3m, rugalmas kábel 235 mm 138 mm 40 mm 0,9 kg kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 21

22 Csúcsgyújtásos csaphegesztő pisztolyok A BMS-9 típusú csaphegesztő berendezéshez fejlesztett csaphegesztő pisztoly a több színű LED kijelzőjével tűnik ki társai közül. Ha a csaphegesztő berendezés üzemkész, a LED zölden világít. Amennyiben valamilyen zavar áll fenn, a LED pirosan világít. PS-9 Hegesztési tartomány Alapanyag Hegesztőkábel Teljes hosszúság Magasság a markolat felett Teljes szélesség Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok Acél, rozsdamentes acél, alumínium és réz. 3m, rugalmas kábel 175 mm 140 mm 50 mm 1,1 kg kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 22

23 Csúcsgyújtásos csaphegesztő pisztolyok PS-9K Ez a kézre álló és felhasználóbarát hegesztőpisztoly extrém pontosságú pozícionálást tesz lehetővé, +/- 0,1 mmes tévedési határral, a precíziós mechanikájának és holtjáték nélküli mechanikájának köszönhetően. Kis felépítésének köszönhetően használata szűk, nehezen hozzáférhető helyen is lehetséges. PS-9K Hegesztési tartomány Alapanyag Hegesztőkábel Teljes hosszúság támasztócsővel Magasság a markolat felett Teljes szélesség Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok (speciális hosszúság külön berendezéssel) Acél, rozsdamentes acél, alumínium és réz. 3m, rugalmas kábel 145 mm 140 mm 50 mm (támasztócső: Ø 30 mm / opció: Ø 20 mm) 0,4 kg kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 23

24 Csúcsgyújtásos csaphegesztő pisztolyok PS-2KS A variálható technológiák miatt ez a csaphegesztő pisztoly az összes csaphegesztési eljáráshoz használható. Mindegy, hogy problémás felületre, vagy filigrán alkatrészen, mindegy, hogy acél, rozsdamentes acél, alumínium vagy réz alkatrészen szeretné használni. Egy újszerű kapcsoló segítségével a hézag és kontakt hegesztés közötti váltás egy pillanat alatt kivitelezhető. PS-2KS Hegesztési tartomány Alapanyag Hegesztőkábel Teljes hosszúság támasztócsővel Magasság a markolat felett Teljes szélesség Súly M3-M12, ill. Ø 2-10 mm és 6-35 mm hosszúságú csapok Acél, rozsdamentes acél, alumínium és réz. 3m, rugalmas kábel 255 mm 138 mm 45 mm 0,9 kg kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 24

25 Csúcsgyújtásos csaphegesztő pisztolyok Az elektromos vezérlésű PS-3 típusú csaphegesztő pisztoly nagy pontossággal hegeszt csúcsgyújtásos csapokat törésekre vagy gyűrődésekre is. Alternatívaként a PS-3A automata csaphegesztő pisztoly is alkalmazható, ez a pisztoly képes a fél- vagy teljesen automata hegesztőcsap adagolásra. PS-3 / PS-3A Hegesztési tartomány Alapanyag Hegesztőkábel Teljes hosszúság Magasság a markolat felett Teljes szélesség Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok PS-3-nál, M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok PS-3A-nál Acél, rozsdamentes acél, alumínium és réz. 3m, rugalmas kábel 235 mm (PS-3) 280 mm (PS-3A) 138 mm 40 mm 0,9 kg kábel nélkül (PS-3) 1,1 kg kábel nélkül (PS-3A) A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 25

26 Csúcsgyújtásos csaphegesztő pisztolyok A felhasználóbarát PS-6A típusú automata csaphegesztő pisztoly kiválóan alkalmas a magas minőségű illesztések létrehozására. A robosztus felépítésének köszönhetően ez a pisztoly hosszú élettartammal rendelkezik és különösképpen a folyamatos, nehéz körülmények közötti használatra való. PS-6A Hegesztési tartomány Alapanyag Hegesztőkábel Teljes hosszúság Magasság a markolat felett Teljes szélesség Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok Acél, rozsdamentes acél, alumínium és réz. 5 m, rugalmas kábel 325 mm 170 mm 95 mm 2,35 kg kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 26

27 Csúcsgyújtásos csaphegesztő fejek SK-5AN Felhasználási lehetőségek az építménykészítésben Felhasználási lehetőségek a burkolat építésben A vékony és kompakt, SK-5AN típusú csaphegesztő fej egy egyedi utántöltő rendszerrel van ellátva, és gyorsan átváltható más méretű hegesztőcsap fogadására. SK-5AN Hegesztési tartomány Alapanyag Hegesztési gyorsaság Légnyomás Hűtés Méretezés Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok Acél, rozsdamentes acél, alumínium és réz. 30 hegesztőcsap percenként (függ az adagolás típusától és a használt hegesztőcsap átmérőtől) 5-7 bar A csaptartó automata léghűtését a hegesztőcsapot továbbító légnyomás biztosítja, amely egyben tisztítja is az adagoló csövet 75 x 300 x 110 mm (szélesség x magasság x mélység) 2 kg (szánnal kb. 4,5 kg) A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 27

28 Csúcsgyújtásos csaphegesztő fejek SK-5AP Az SK-5AP típusú automata csaphegesztő fej kifejezetten a sorozatgyártásra lett kifejlesztve Felhasználási lehetőség a burkolatépítésben A vékony és kompakt, SK-5AP típusú csaphegesztő fej egy egyedi utántöltő rendszerrel van ellátva, és gyorsan átváltható más méretű hegesztőcsap fogadására. A bemerülés mértéke és az elemelkedés mértéke egy digitális kijelzőn olvasható le, és jelentősen megkönnyíti a hegesztési paraméterek beállítását. SK-5AP Hegesztési tartomány Alapanyag Hegesztési gyorsaság Légnyomás Hűtés Méretezés Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok Acél, rozsdamentes acél, alumínium és réz. 30 hegesztőcsap percenként (függ az adagolás típusától és a használt hegesztőcsap átmérőtől) 5-7 bar A csaptartó automata léghűtését a hegesztőcsapot továbbító légnyomás biztosítja, amely egyben tisztítja is az adagoló csövet 75 x 300 x 125 mm (szélesség x magasság x mélység) 2 kg (szánnal kb. 4,5 kg) A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 28

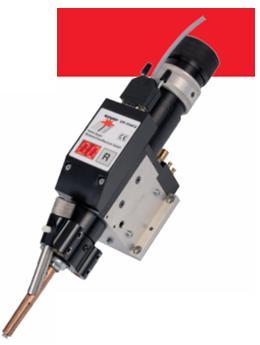

29 Csúcsgyújtásos csaphegesztő fejek SK-5AKS Pillanat alatt váltható kontakthegesztésről hézag hegesztésre Szabadalom kérelem: DE A1 Ez a multifunkcionális csaphegesztő fej a hézaghegesztés és a kontakt hegesztés minden elemét egyesíti egy berendezésben, emellett pillanatok alatt átkapcsolható az egyik eljárásról a másikra. Az időigényes átépítés és hegesztő fej váltás így már nem szükséges. SK-5AKS Hegesztési tartomány Alapanyag Hegesztési gyorsaság Légnyomás Hűtés Méretezés Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok Acél, rozsdamentes acél, alumínium és réz. 30 hegesztőcsap percenként (függ az adagolás típusától és a használt hegesztőcsap átmérőtől) 5-7 bar A csaptartó automata léghűtését a hegesztőcsapot továbbító légnyomás biztosítja, amely egyben tisztítja is az adagoló csövet 75 x 360 x 125 mm (szélesség x magasság x mélység) 2,25 kg (szánnal kb. 4,75 kg) A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 29

30 Univerzális adagolók UVR-300 UVR-400 Villámgyors váltórendszer, más hegesztőcsap méretre (szabadalom szám: DE C2) Ábra: UVR-300 AZ UVR-300 és UVR-400 típusú adagoló berendezések lehetővé teszik bármilyen méretű hegesztőcsap utántöltését. Nincs szükség költséges és időrabló átszerelésre más hegesztőcsap méretekhez. Technikai adatok UVR-300 / UVR-400 Munkatartomány Kapacitás Töltési mennyiség Adagoló átmérő Légnyomás Hálózati feszültség Méretezés Súly Menetes csapok peremmel, M3, M4, M5, M6, Ø7,1mm, M8 hosszúság 6-40mm UVR-300-nál, vagy M6, Ø7,1mm, M8, Ø10,8mm és M12 hosszúság 6-40mm UVR- 400-nál csap/perc (függ a csap átmérőjétől és az adagoló berendezéstől) 6kg (UVR-300), 8kg (UVR-400) 300mm (UVR-300), 400mm (UVR-400) 5-7 bar 115/230 V, 50/60 Hz (115 V átalakítóval lehetséges) UVR-300: 430 x 310 x 570 mm, UVR-400: 550 x 450 x 670 (szélesség x magasság x mélység, vezérlés nélkül) 48kg (UVR-300), 80kg (UVR-400) A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 30

31 Csúcsgyújtásos csaphegesztő berendezések HESOMATIC-9 Az SK-5AP a HesoMatic-9 standard csaphegesztő feje mobil alkalmazásnál a PS-3A csaphegesztő pisztolyt használjuk Ez a mozgatható csaphegesztő állomás egyesíti az energiaforrást, a vezérlő és adagoló egységet, mindezt egy kompakt berendezésben, amely fele akkora helyigénnyel bír mint ha ezek az elemek külön-külön volnának, ezáltal jelentősen megnöveli a használhatóságot és átláthatóvá teszi a munkavégzés folyamatát. Technikai adatok HesoMatic-9 Munkatartomány Alapanyag Áramforrás Hegesztési gyorsaság Töltési mennyiség Hálózati feszültség Légnyomás Méretezés Súly Menetes csapok peremmel, M3, M4, M5, M6, Ø7,1mm, M8 hosszúság 6-40mm Acél, rozsdamentes acél, alumínium és réz (M8 ill Ø 8 alumíniumból és rézből részben, igény szerint) Kondenzátor elem µf / töltési feszültség V, fokozat nélkül állítható Ø 3 mm, max. 24 csap/perc Ø 8 mm, max 7 csap/perc 6 kg 230 V, 50/60 Hz 10AT 5 7 bar 430 x 310 x 690 (szélesség x magasság x mélység) 83 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 31

32 Csaphegesztő állványok Az SK-1K T-Nut és SK-5 T-Nut típusú asztali csaphegesztők kiváló pozícionálhatóságot biztosítanak nagyon könnyű kezelés mellett. Ezek az asztali hegesztők lehetővé teszik a kis példányszámú szériák költségkímélő gyártását. SK-1K T-Nut / SK-5 T-Nut Hegesztési tartomány Hegesztési eljárás Alapanyag Teljes magasság Használható munkamagasság Asztal Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok SK-1K T-Nut: csúcsgyújtás (TS) EN ISO 14555, kontakt hegesztés SK-5 T-Nut: csúcsgyújtás (TS) EN ISO 14555, hézag hegesztés Acél, rozsdamentes acél (alumínium és réz igény szerint) 570 mm 150 mm 550 x 450 mm (szélesség x mélység) 25 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 32

33 Csaphegesztő állványok Ez az asztali berendezés a hegesztőcsapok helyi illesztésére szolgál. A hegesztőcsapok fél- vagy teljesen automatikusan is adagolhatóak, ez gyors munkavégzést tesz lehetővé. PTS-2 Hegesztési tartomány Alapanyag Asztalméret Teljes magasság Használható munkamagasság Súly M3-M8, ill. Ø 2-8 mm és 6-35 mm hosszúságú csapok (standard) Acél, rozsdamentes acél, alumínium és réz T-Nut lemez teljesen szigetelt burkolattal, 550 mm x 450 mm (szélesség x mélység) 600 mm 200 mm 50 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 33

34 34

35 35

36 CNC munkaállványok Automatizálás Made by SOYER A termelékenység és a top precízió a SOYER CNC munkaállványok legfőbb ismertetőjegye óta fejlesztünk és gyártunk, a vevők igényei szerint kialakított csaphegesztő állványokat. Számunkra minden vevői igény fontos. Mindent egy kézből kínálunk Önnek a kicsi és kompakt csaphegesztő berendezésektől fogva egészen a CNC vezérelt csaphegesztő állványokig, XXXL formátumban óta már magas minőségű hegesztőcsapokat is gyártunk, Wörthsee-Etterschlag-ban található üzemünkben. Példa: PTS-800 easywelder Opció: pneumatikus erőfogó Opció: maró és fúró fejek Egység akár 4 hegesztőfejig Példa: KTS-1050 CNC Opció: dönthető hegesztőfej tengely 36

37 CNC munkaállványok Íme egy rövid összefoglaló a gyakorlatban már kipróbált SOYER CNC asztalainkról: Típus KTS-1050 CNC KTS-1550 CNC KTS-1550 W CNC KTS-2600 CNC KTS-4000 CNC Munkafelület (mm) Az asztal terhelhetősége Munkatartomány, X-tengely Munkatartomány, Y-tengely Átfutási magasság Pozicionálási sebesség Lefutási pontosság Ismétlési pontosság Méretezés (szélesség x magasság x mélység) (1) 1540 x x x x x kg 150 kg 200 kg 250 kg 250 kg 750 mm 1050 mm 1580 mm 1300 mm 2050 mm 1030 mm 1500 mm 1300 mm 2600 mm 4200 mm 300 mm 300 mm 300 mm 300 mm 300 mm 400 mm/s max. 370 mm/s max. 500 mm/s max. 500 mm/s max. 500 mm/s max. ± 0.15 mm ± 0.15 mm ± 0.2 mm ± 0.15 mm ± 0.15 mm ± 0.05 mm ± 0.05 mm ± 0.05 mm ± 0.1 mm ± 0.05 mm 1480 mm 2050 mm 1975 mm 1780 mm 2050 mm 2575 mm 2500 mm 2050 mm 2200 mm 2110 mm 2470 mm 3500 mm 3000 mm 2300 mm 5500 mm Súly (2) 1500 kg 1900 kg 2300 kg 2850 kg 3500 kg Felszerelés / tengelyek Golyós csapágy és szervomotoros hajtómodul zárt rendszerrel Z-tengely: magasság állítás, precíziós kézi kurblis szán felett A technikai adatok változtatásának jogát fenntartjuk. Egyéb opciók és vevőre szabott megoldások igény szerint! (1) Vezérlés nélkül (2) Tartozéktól függően eltérés lehetséges 37

38 NC munkaállványok PTS-500 NC Alkalmazási példa Teach-in vezérlés A PTS-500 NC típusú munkaállvány 3-10 mm átmérőjű, 40 mm hosszúságú csapok és tüskék precíz és automatikus illesztésére szolgál, az összes ismert csaphegesztési eljárással. Technikai adatok Termék jellemzők Egyszerű, Teach-in vezérlés XY menet 500 x 350 mm Rövid betanítás az új munkások számára Windows ismeret nem szükséges Programozói nyelv ismeret nem szükséges Programozás külső PC-ről lehetséges Megfelel az EU 2006/42/EG gépészeti előírásnak Különösen kedvező ár/érték arány Véve a DE szabadalmi szám által Made in Germany minőség A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 38

39 NC munkaállványok PTS-500 NC PTS-500 NC Hegesztési tartomány Asztalméret T-Nut lemez Munkaterület X Munkaterület Y Az asztal terhelhetősége Lefutás pontosság Ismétlési pontosság Pozícionálási sebesség Hálózati feszültség Légnyomás Méretezés Súly Acél és rozsdamentes acél csapok és tüskék M3-M10, ill. Ø 2-8 mm méretben, alumínium és réz csapok és tüskék M3-M8, ill. Ø 2-8 mm méretben 600 mm x 375mm 500 mm 350 mm 50 kg +/- 0,15 mm +/- 0,05 mm Max. 100 mm/s 230 V, 50/60 Hz, 10 AT 5-7 bar 1500 mm x 1950 mm x 1050 mm (szélesség x magasság x mélység) 260 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 39

40 CNC munkaállványok KTS-1550-W CNC Opcionális: dönthető hegesztőfej tengely Opcionális: maró és fúró fejek Ábra biztonsági berendezés nélkül A magas teljesítmény és precizitás a KTS-1550-W CNC csaphegesztő állvány legfőbb ismertető jegyei. Az új XXLkoncepciónak köszönhetően most nagy munkadarabok is könnyen és gazdaságosan készíthetőek. Egy precízen méretezett és hegesztett gépállvány gondoskodik a megfelelő stabilitásról. A magas fokú precizitás és a huzamosabb ideig tartó munkafolyamatok bonyodalommentes lefolyása így garantált. Termék jellemzők Gyakorlatias kialakítás XY menet 1580 x 1300 mm Korlátozás nélküli munkaterület akár 4 hegesztőfejjel is Made in Germany minőség Használható az összes csaphegesztő berendezéssel Vezérlés egy grafikus megjelenítést használó software segítségével Különösen kedvező ár/érték arány Hosszú élettartam a magas minőségű alkotóelemeknek köszönhetően Megfelel az EU 2006/42/EG gépészeti előírásnak A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 40

41 CNC Vezérlés A grafikai kijelzővel ellátott MA-400S CNC vezérlő kifejezetten a SOYER KTS-CNC gépekhez lett kifejlesztve. gondoskodik a folyamatos minőségért mind az egyedi gyártás, mind a tömeggyártás során, az összes fontos adat leolvasható, felügyelhető és kiértékelhető a CNC vezérlés kijelzőjén. Termék jellemzők Többnyelvű program 8/4 tengely támogatás Alkalmas minden hegesztési eljáráshoz (SZ/HZ), kompatibilis az összes kiegészítővel (adagoló, kilövő rámpa, pick-up állomás). Az összes tengely lappangó hibáinak kiszűrése (csak szervó) Támogatja a makró programozást Nullpont biztosíték (minden fej, egy fej, minden darab, egy darab) Utóhegesztési lehetőség (egy csap, több csap, bizonyos pozíció után) Automata beállító egység hegesztőfejekhez (csak Z tengely) A hegesztési paraméterek átvitele a hegesztő berendezésbe (csak BMS-10P és BMK-16i) Rendszer követelmény: XP 32bit = Celeron 3.33 Ghz, 60 GB SSD, 2 GB RAM Windows 7 64bit = IntelCore i3 3.2 Ghz, 120 GB SSD, 8 GB RAM A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 41

42 CNC Vezérlés A BOLZIT lehetővé teszi az NC programok könnyű átvételét és beállítását. A hegesztőcsapok helyét egyetlen egér kattintással meghatározhatja, de történhet helyzetük meghatározása pontos paraméterek megadásával is. Termék jellemzők Támogatja az összes SOYER KTS-CNC berendezést Könnyű vezérlés egér és billentyűzet segítségével Az összes generált program kényelmes kezelése Akár 4 hegesztőfejjel ellátott berendezés is képes vezérelni Az összes mentett adat, program megtekinthető, DXF dokumentumok is Integrált alapanyag adatbázis (az SZ és HZ hegesztő berendezések és hegesztő fejek adatai kezeli) Többnyelvű program Hálózatba köthető, max. 32 munkaállványig (szerverként a vezérlő számítógépek szolgálnak) Teljesen automata program generálás (6 program másodpercenként) A BOLZIT W különböző hegesztőcsap típust és CNC programot tud kezelni Rendszer követelmény: XP 32bit = Celeron 3.33 Ghz, 60 GB SSD, 2 GB RAM Windows 7 64bit = IntelCore i3 3.2 Ghz, 120 GB SSD, 8 GB RAM A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 42

43 EQS-3 A Setup programban az összes beállítás szabályozható. Az EQS-3 minőségbiztosítási rendszer egy óriási lépés a minőség és biztonság javításában, olyan illesztéseknél, ahol a biztonság kritikus fontosságú. A rendszer egyaránt alkalmazható ívhúzásos és csúcsgyújtásos csaphegesztéshez. Az EQS-3 egyik legjelentősebb erénye, hogy márkától függetlenül, bármilyen konvencionális csaphegesztő berendezés csatlakoztatható hozzá. Egyidejűleg akár 3 csaphegesztő fej vagy csaphegesztő pisztoly felügyelete lehetséges. Termék jellemzők Az összes hegesztési eljáráshoz alkalmazható (SZ, HZ) Legfeljebb 3 berendezéshez csatlakoztatható egyidejűleg Kompatibilis az MA-400S-el. A mérési eredményeket az MA-400S értékeli ki. Mérési időtartam 3 ms és 2000 ms között változtatható Önállóan is alkalmazható (MA-400S nélkül), ez esetben egy asztali számítógép szükséges. A fej elemelkedésének sebessége is mérhető A fej mechanika ellenőrzése (toll, emelő mágnes) A fej sebességének, elemelkedésének, bemerülési mélységének és a fej leégésének mértékét a berendezés egyaránt kijelzi A mérési paraméterek automatikus átvitele BMK-16i-ről az EQS-3-ra (csak MA-400S-el és távvezérlő egységgel kombinálva) A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 43

44 44

45 45

46 SRM csaphegesztés alapok A csaphegesztés ma már egy sima ügy Mágneses mezős csaphegesztés (SRM). A jövő technológiája A szabadalmaztatott, forgatott mágneses mezős csaphegesztés (SRM) (szabadalom szám: ) kombinálva a szintén új fejlesztésű HZ-1 univerzális csappal, sima homlokzattal és központosító csúccsal (szabadalom szám: ), lehetővé teszi a vékony munkafelületre történő csaphegesztés, mely során a hegesztőcsap méretének és a hegesztőfelület vastagságának az aránya 10:1, (korábban 4:1), úgy, hogy mindehhez még kerámiagyűrű használatára sincsen többé szükség. Az SRM hegesztés előnyei egészen új felhasználási lehetőségeket nyitnak meg, különösen az automatizált használatban és a sorozatgyártásban. A csap hozzáér a munkafelülethez és elemel- A fényívet a mágneses mező spirálisan vezeti,- A csap belemerül a nagyon vékony beégési kedik. A fényívet bevezetik. a darabok összeolvadnak. zónába, és oldhatatlanul rögzül. Élelmiszeripar Forma építés További részleteket a honlapon találhat. 46

47 SRM csaphegesztés alapok Ebben a katalógusban csak a legfontosabb termékeinket találja meg. További termékeket a oldalon találhat. A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 47

48 Ívhúzásos és SRM csaphegesztő berendezések BMK-8i A PH-9 SRM a BMK-8i standard csaphegesztő pisztolya. Kicsi és egyenletes olvadékképződés Az új fejlesztésű, 1 fázisú hegesztő inverter könnyű súlyú, erős teljesítménnyel rendelkezik, alacsony energiaigénnyel bír és verhetetlen ár/érték aránnyal bír. Kifejezetten a hordozhatóságra lett kifejlesztve, és SRM technológiájának köszönhetően maximum Ø 8 mm átmérőjű (M10 HZ-1) csapok hegesztésére alkalmas. A BMK-8i típusú csaphegesztő berendezés az SRM -nek köszönhetően bármilyen pozícióban képes illesztést létrehozni. Technikai adatok BMK-8i Munkatartomány Alapanyag Standard pisztoly Hegesztési áram Hegesztési időtartam Hegesztési gyorsaság Hálózati feszültség Méretezés Súly M3 M10, ill Ø2-8 mm (M8, M10 csak SOYER HZ-1 hegesztőcsappal és SRM technológiával) Acél, rozsdamentes acél (alumínium és réz csak bizonyos esetekben, igény szerint) PH-9 SRM csaphegesztő pisztoly A ms csaphegesztés során Ø 3 mm, max. 12 csap/perc Ø 8 mm, max 3 csap/perc 230 V, 50/60 Hz 16 AT 190 x 300 x 400 (szélesség x magasság x mélység) 9,5kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 48

49 Ívhúzásos és SRM csaphegesztő pisztolyok PH-9 SRM 12 +G HZ-1 típusú csap Kicsi, egyenletes olvadék képződés Ez az új csaphegesztő pisztoly a BMK-8i ideális kiegészítő pisztolya. Ideális a mobilis alkalmazáshoz, mert beépített földelésének köszönhetően nem szükséges a munkafelületre külön földelést erősíteni. A földelésért a kontakt gyűrű felel. PH-9 SRM 12 +G Hegesztési tartomány Alapanyag Vezérlőkábel Teljes hosszúság védőgáz haranggal Teljes magasság a markolat felett Teljes szélesség Súly Csapok és hengerek M3-M12, ill. Ø 3-12 mm Acél, rozsdamentes és hőálló acél 5 m rugalmas kábel Kb. 245 mm 138 mm 65 mm 1,35 kg, kábel nélkül KÜLÖNLEGESSÉG PH-9 SRM 12 +G csaphegesztő pisztoly integrált földeléssel. A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 49

50 Ívhúzásos és SRM csaphegesztő berendezések BMK-12i Ez az extrém könnyű és kompakt hegesztő inverter a kényelem és a mobilitás új dimenzióját nyitja meg. A berendezést kifejezetten a mobilis alkalmazáshoz és az SRM technológia, M12 méretű hegesztőcsapokkal való alkalmazásához fejlesztettük ki. A BMK-12i az SRM -nek köszönhetően bármilyen pozícióban képes illesztéseket létrehozni. Technikai adatok BMK-12i Munkatartomány Alapanyag Standard pisztoly Hegesztési áram Hegesztési időtartam Hegesztési gyorsaság Hálózati feszültség Méretezés Súly M3 M12 RD, ill Ø2-11 mm Acél, rozsdamentes acél, alumínium és réz (M8 ill Ø 8 alumíniumból és rézből részben, igény szerint) PH-9 SRM csaphegesztő pisztoly A ms csaphegesztés során Ø 3 mm, max. 12 csap/perc Ø 10 mm, max 3 csap/perc 3 x 400 V, 50/60 Hz 16/32 AT 95 x 210 x 320 (szélesség x magasság x mélység) 7,8kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 50

51 Ívhúzásos és SRM csaphegesztő berendezések A BMK-16i típusú csaphegesztő berendezés egy univerzális inverter áramforrás, amely a különböző hegesztési eljárásokhoz, mint például a csaphegesztés, az elektróda hegesztés, a WIG-hegesztés, egyaránt használható. Technikai adatok BMK-16i Hegesztési tartomány Alapanyag Standard pisztoly Hegesztési áram Hegesztési időtartam Hegesztési gyorsaság Hálózati csatlakozó Méretezés Súly M3-M16 RD, ill. Ø 2-13 mm Acél, rozsdamentes és hőálló acél (alumínium és réz részben, igény szerint) PH A állítható a csaphegesztésnél, A állítható elektródahegesztésnél, A WIG-hegesztésnél msek. csaphegesztésnél Ø 6 mm, max. 30 csap/perc Ø 13 mm, max. 3 csap/perc 3 x 400 V, 50/60 Hz, 32 AT, egyéb feszültség igény szerint 335 x 440 x 700 mm (szélesség x magasság x mélység) 36,5 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 51

52 Ívhúzásos és SRM csaphegesztő pisztolyok PH-3N SRM Ez a karcsú és könnyű, mágneses tekerccsel ellátott csaphegesztő pisztoly könnyen használható, és lehetővé teszi a nagyon jó minőségű csaphegesztések készítését radiál szimmetrikus mágneses mezőben (SRM). PH-3N SRM Hegesztési tartomány Alapanyag Vezérlőkábel Teljes hosszúság védőgáz haranggal Teljes magasság a markolat felett Teljes szélesség Súly Csapok és hengerek M3-M12, ill. Ø 3-12 mm Acél, rozsdamentes és hőálló acél 5 m rugalmas kábel Kb. 280 mm 110 mm 65 mm 1,3 kg, kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 52

53 Ívhúzásos és SRM csaphegesztő pisztolyok PH-9 SRM 12 Ez a kezelőbarát csaphegesztő pisztoly ideális párosítás bármelyik SOYER SRM típusú csaphegesztő berendezéshez. Kicsi és kompakt felépítésének köszönhetően kiválóan alkalmas a hegesztésre akár kényszer pozíciókban is. PH-9 SRM 12 Hegesztési tartomány Alapanyag Vezérlőkábel Teljes hosszúság védőgáz haranggal Teljes magasság a markolat felett Teljes szélesség Súly Csapok és hengerek M3-M12, ill. Ø 3-12 mm Acél, rozsdamentes és hőálló acél 5 m rugalmas kábel Kb. 245 mm 138 mm 65 mm 1,25 kg, kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 53

54 54

55 55

56 Ívhúzásos csaphegesztés alapok Biztos hegesztés nagy átmérőhöz Ívhúzásos csaphegesztés Az innovatív technológia Az ívhúzásos csaphegesztés a maximális terhelésre szánt illesztések technológiája. Ez az eljárás lehetővé teszi a 6-25 mm átmérőjű alkatrészek illesztését. Az egész hegesztési eljárást egy elektromos áramforrás felügyelete alatt végezzük. Ez az eljárás magas minőségű illesztéseket eredményez, és már bizonyított az acélszerkezet építésben, a hajóépítésben, a gépgyártásban. A tipikus felhasználási területek közül néhány: vasbeton szerkezet építés, ajtó és ablak építés, magas és mélyépítés, csővezeték építés, gépgyártás, hajóépítés, stb. A csap csúcsa a munkafelülethez ér A csap elemelkedik a munkafelülettől. A A csap belemerül az olvadékba. Az anyag fényív bevezetésre kerül. megdermed és a csap rögzül. Montázsolás technológia acél szerkezet építés makró metszet További termékeket a honlapon találhat. A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 56

57 Ívhúzásos csaphegesztés alapok Ebben a katalógusban csak a legfontosabb termékeinket találja meg. További termékeket a oldalon találhat. A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 57

58 Ívhúzásos csaphegesztő berendezések BMK-12W A BMK 12W és BMK-8U típusú csaphegesztő berendezések már bizonyítottak a gyakorlatban. Univerzális megoldást nyújtanak a legegyszerűbb kezelés mellett. 4 billentyű segítségével az összes fontos hegesztési paraméter beállítható. Technikai adatok BMK-12W Hegesztési tartomány Hegesztési áram Hegesztési időtartam Hegesztési gyorsaság Hálózati csatlakozó Méretezés Súly M3-M12 RD, ill. Ø 2-11 mm, acél és hőálló acél (réz és alumínium részben, igény szerint) 800 A msek. csaphegesztésnél Ø 3 mm, max. 30 csap/perc Ø 11 mm, max. 3 csap/perc 3 x 400 V, 50/60 Hz 32 AT, egyéb feszültség igény szerint 360 x 325 x 500 mm (szélesség x magasság x mélység) 48 kg A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 58

59 Ívhúzásos csaphegesztő berendezések A teljesítményben nagyon erős BMH-22i és BMH-30i csaphegesztő berendezések az inverter család azon tagjai, melyek a folyamatos és kemény igénybevételre lettek kifejlesztve. Technikai adatok BMK-16i Hegesztési tartomány Alapanyag Hegesztési áram BMH-22i Hegesztési áram BMH-30i Hegesztési időtartam Hegesztési gyorsaság Hálózati csatlakozó Méretezés Súly M8-M24 RD, ill. Ø 6-22 mm BMH-22i esetében, M8-M24 RD, ill. Ø 6-25 mm BMH- 30i esetében Acél, rozsdamentes és hőálló acél A állítható csaphegesztésnél A elektróda hegesztésnél, A WIG-hegesztésnél A állítható csaphegesztésnél A elektróda hegesztésnél, A WIG-hegesztésnél msek. csaphegesztésnél BMH-22i: Ø 6 mm, max 30 csap/perc Ø 22 mm, max. 3 csap/perc BMH-30i: Ø 6 mm, max 30 csap/perc Ø 25 mm, max. 3 csap/perc 3 x 400 V, 50/60 Hz BMH-22i esetében 63 AT, BMH-30i 125 AT (egyéb feszültség igény szerint) BMH-22i: 560 x 420 x 650 mm (szélesség x magasság x mélység) BMH-30i: 700 x 790 x 1000 mm (szélesség x magasság x mélység) 70 kg (BMH-22i), 160 kg (BMH-30i) A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 59

60 Ívhúzásos csaphegesztő pisztolyokok A PK-0K típusú csaphegesztő pisztoly egyike a legkisebb csaphegesztő pisztolyoknak a világpiacon. Kifejezetten a szűkös helyen történő munkavégzésre lett kifejlesztve és elsősorban olyan munkálatoknál használják, ahol más hegesztőpisztoly méreténél fogva nem férne el. PK-0K Hegesztési tartomány Alapanyag Vezérlőkábel Teljes hosszúság védőgáz haranggal Teljes magasság a markolat felett Teljes szélesség Súly Csapok és hengerek M3-M8, ill. Ø 3-8 mm Acél, rozsdamentes és hőálló acél 3 m 85 mm 103 mm 30 mm 0,3 kg, kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 60

61 Ívhúzásos csaphegesztő pisztolyokok Karcsú és könnyű felépítésének köszönhetően a PH-3N típusú csaphegesztő pisztoly maximális technikai teljesítményt biztosít. Ezzel a pisztollyal sorozatban illeszthet csapokat anélkül, hogy elfáradna. PH-3N Hegesztési tartomány Alapanyag Vezérlőkábel Teljes hosszúság védőgáz haranggal Teljes magasság a markolat felett Teljes szélesség Súly Csapok és hengerek M3-M12, ill. Ø 3-12 mm Acél, rozsdamentes és hőálló acél 5 m 280 mm 138 mm 65 mm 1 kg, kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 61

62 Ívhúzásos csaphegesztő pisztolyok A PH-2 típusú csaphegesztő pisztoly robosztus felépítése miatt a nehéz körülmények közötti folyamatos használatra alkalmas. A hegesztőpisztoly standard felszereltségéhez tartozik az olajnyomásos tompítás, hogy maximális teljesítményt érhessen el. Alternatívaként kapható a PH-2L típus amely automatikus hosszúság kiegyenlítésre képes, és a PH-2W amely megerősített külső kábellel rendelkezik a legmostohább hegesztési körülményeknek is ellenállva. PH-2 Hegesztési tartomány Alapanyag Vezérlőkábel Teljes hosszúság Teljes magasság a markolat felett Teljes szélesség Súly Csapok és hengerek M6-M16, ill. Ø 6-16 mm Acél, rozsdamentes és hőálló acél 5 m min. 300 mm, a maximális hosszúság függ a csap hosszúságától és a statív cső hosszúságától 160 mm 80 mm 1,6 kg, kábel nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 62

63 Ívhúzásos csaphegesztő pisztolyok PH-4L PH-5L A PH-4L és PH-5L típusú csaphegesztő pisztolyok robosztus felépítésüknek köszönhetően a nehéz hegesztési körülményeknek különösen jól megfelelnek, és a 12 mm-nél nagyobb átmérőjű hegesztőcsapok sorozatos illesztésére alkalmasak. A csaphegesztő pisztolyok rendelkeznek optimalizálható olajnyomásos tompítással. PH-4L / PH-5L Hegesztési tartomány Alapanyag Vezérlőkábel Teljes hosszúság Teljes magasság a markolat felett Teljes szélesség Súly Csapok és hengerek M6-M20, ill. Ø 6-19 mm PH-4L esetén M6-M24, ill. Ø 6-22mm (25mm) PH-5L esetén Acél, rozsdamentes és hőálló acél 5 m rugalmas kábel Kb. 350 és 560 mm között (a csap és a statív cső hosszától függően) 185 mm PH-4L esetében, 250 mm PH-5L esetében 80 mm 2,1 kg (PH-4L), 2,3 kg (PH-5L), kábel és kerámia felszerelés nélkül A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 63

64 64

65 65

66 Gyártósor A MI TAPASZTALTUNK AZ ÖN ELŐNYE Minden egy kézből egyenesen a gyártótól Hegesztőcsapjaink saját gyártásból származnak, és az Ü jelzésnek megfelelően gyártjuk őket. A gyártás során használt nyersanyagok kizárólag Németországból és Európából származnak. Hegesztőcsapjaink ellenőrzött minősége teszi lehetővé számunkra, hogy a SOYER csaphegesztő berendezésekkel létrehozott illesztésekért garanciát vállaljunk. Emellett szakértői tanácsadást biztosítunk Önnek, hogy Ön optimális illesztéseket hozhasson létre. A legmodernebb hidegpréselő berendezés Ø 16 mm hegesztőcsapokig. 66

67 Gyártósor Saját gyártósorunkon kitűnő minőségű hegesztőcsapokat gyártunk, első osztályú mechanikai és kémiai jellemzőkkel. Termékeinket nagyon szigorú minőségbiztosítási szempontok alapján gyártjuk, melyek egymásra vannak építve, és teljesen megbízhatóan végzik az ellenőrzést. Okleveles biztonságot és minőséget kínálunk. Hidegpréselés Modern dupla nyomással, és négylépcsős hidegpréseléssel DIN EN ISO szabványnak megfelelő hegesztőcsapokat gyártunk. Nyomás nélküli formálás A precíziós hegesztőcsapok gyártásánál a legmodernebb, nyomás mentesítő berendezések segítségével formáljuk a csapokat. Minőségbiztosítás A folyamatos minőség biztosítása érdekében laborunkban egy számítógéppel összekötött mikroszkóp, profil projektor, keménység mérő és szakító berendezés felügyeli a minőséget. Raktározás Nagy raktérkészlettel rendelkezünk, és garantáljuk a folyamatosan kiváló minőséget. Hibás hegesztések, melyek jelentős anyagi veszteséget és időigényes utómunkát eredményeznek, termékeinkkel eleve kizártak. A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 67

68 Kondenzátor kisüléses menetes csapok, PT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Acél, 4.8 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm M3 B01020 B01030 B01035 B01040 B01045 B01050 B01060 B01075 B M4 B01095 B01105 B01110 B01120 B01125 B01130 B01140 B01145 B01150 B01155 B M5 B01185 B01190 B01195 B01200 B01205 B01210 B01225 B01235 B01240 B01245 B01250 B M6 -B01265 B01270 B01275 B01280 B01285 B01295 B01300 B01305 B01310 B01315 B01320 B01325 B M8 --B01340 B01345 B01350 B01355 B01360 B01365 B01370 B01375 B01380 B01385 B01390 B01395 B01400 M10 ---B01435 B B01410 B01415 B01420 B01425 B M B B01455 B01460 B01465 B01470 B Technikai adatok Menetes csap PT DIN EN ISO M3 M4 M5 M6 M8 *M10 *M12 L D1 +,06 +/-0,2 lásd méretezés D Érdeklődjön egyéb méret felől 4,5 5,5 6,5 7,5 9,0 11,0 12,6 +/-1 D2 L1 A +/-0,08 +/-0,05 0,60 0,65 B 0,55 1,4-0,7 0,80 α L2 max. +/-1% 1,5 2 ~L -0,3 1,4-0,6 0,75 0,85 3 1,8-0,6-0,6 * SOYER szabvány, minden érték mm-ben 68 3

69 Kondenzátor kisüléses menetes csapok, PT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Rozsdamentes acél, A2-50 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm M3 B02000 B02005 B02010 B02015 B02020 B02022 B02025 B02035 B M4 B02050 B02060 B02065 B02070 B02075 B02080 B02085 B02090 B02095 B02100 B02105 B M5 B02125 B02130 B02135 B02140 B02145 B02147 B02150 B02160 B02165 B02170 B02180 B M6 -B02200 B02205 B02210 B02215 B02220 B02230 B02235 B02240 B02245 B02250 B02255 B02260 B02265 B02270 M8 --B02280 B02285 B02290 B02292 B02300 B02305 B02315 B02320 B02325 B02330 B02335 B02340 B02345 M10 ---B02372 B B02376 B02378 B02380 B02382 B M B B02391 B02392 B02393 B02394 B Technikai adatok Menetes csap PT DIN EN ISO M3 M4 M5 M6 M8 *M10 *M12 L D1 +,06 +/-0,2 lásd méretezés D Érdeklődjön egyéb méret felől 4,5 5,5 6,5 7,5 9,0 11,0 12,6 +/-1 D2 L1 A +/-0,08 +/-0,05 0,60 0,65 B max. 0,55 1,4-0,7 0,80 α L2 +/-1% 1,5 2 ~L -0,3 1,4-0,6 0,75 0,85 3 1,8-0,6-0,6 * SOYER szabvány, minden érték mm-ben 69 3

70 Kondenzátor kisüléses menetes csapok, PT típus Rozsdamentes acél, A5-50 (1.4571/X6CrNiMoTi ) A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm M M4 B02500 B02502 B02350 B02504 B02351 B02506 B02352 B02508 B02510 B02512 B M5 -B02365 B02358 B02366 B02357 B02148 B02359 B02516 B02518 B02370 B02520 B M6 --B02400 B02405 B02410 B02415 B02420 B02425 B02430 B02435 B02524 B02526 B02528 B M8 --B02445 B02446 B02447 B02448 B02449 B02450 B02451 B02532 B02452 B02534 B02455 B02536 B02538 M M Technikai adatok Menetes csap PT DIN EN ISO M3 M4 M5 M6 M8 *M10 *M12 L D1 +,06 +/-0,2 lásd méretezés D Érdeklődjön egyéb méret felől 4,5 5,5 6,5 7,5 9,0 11,0 12,6 +/-1 D2 L1 A +/-0,08 +/-0,05 0,60 0,65 B max. 0,55 1,4-0,7 0,80 α L2 +/-1% 1,5 2 ~L -0,3 1,4-0,6 0,75 0,85 3 1,8-0,6-0,6 * SOYER szabvány, minden érték mm-ben 70 3

71 Kondenzátor kisüléses menetes csapok, PT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. CuZn 34 (Ms 63) Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm M3 B03000 B03005 B03010 B03015 B03020 B03022 B03025 B03030 B M4 B03050 B03055 B03065 B03070 B03075 B03080 B03085 B03090 B03095 B03100 B03105 M5 -B03110 B03115 B03120 B03125 B03127 B03130 B03135 B M6 -B03155 B03160 B03165 B03170 B03172 B03175 B03180 B M M M Technikai adatok Menetes csap PT DIN EN ISO M3 M4 M5 M6 M8 *M10 *M12 L D1 +,06 +/-0,2 lásd méretezés D Érdeklődjön egyéb méret felől 4,5 5,5 6,5 7,5 9,0 11,0 12,6 +/-1 D2 L1 A +/-0,08 +/-0,05 0,60 0,65 B max. 0,55 1,4-0,7 0,80 α L2 +/-1% 1,5 2 ~L -0,3 1,4-0,6 0,75 0,85 3 1,8-0,6-0,6 * SOYER szabvány, minden érték mm-ben 71 3

72 Kondenzátor kisüléses menetes csapok, PT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Alumínium EN AWAlMg 3 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm M3 B04025 B04030 B04035 B04040 B04045 B04047 B04060 B04065 B M4 B04085 B04090 B04095 B04100 B04105 B04107 B04115 B04120 B04130 B04135 B M5 -B04160 B04165 B04170 B04175 B04177 B04185 B04190 B04195 B04200 B04205 B M6 -B04215 B04220 B04225 B04230 B04235 B04240 B04245 B04250 B04255 B04260 B04265 B04270 B04275 M8 --B04276 B04278 B04280 B04281 B04285 B04290 B M M Technikai adatok Menetes csap PT DIN EN ISO M3 M4 M5 M6 M8 *M10 *M12 L D1 +,06 +/-0,2 lásd méretezés D Érdeklődjön egyéb méret felől 4,5 5,5 6,5 7,5 9,0 11,0 12,6 +/-1 D2 L1 A +/-0,08 +/-0,05 0,60 0,65 B max. 0,55 1,4-0,7 0,80 α L2 +/-1% 1,5 2 ~L -0,3 1,4-0,6 0,75 0,85 3 1,8-0,6-0,6 * SOYER szabvány, minden érték mm-ben 72 3

73 Termék infó HZ-1 HZ-1 A mindent tudó (szabadalom szám: ) - új, HZ-1 csap, M8 M12 - minden csaphegesztési rendszerhez - legmagasabb minőség és biztonság - 50 % energiatakarékosság - Oldhatatlan és dekoratív - A menet teljes hosszában használható Jobb illesztést keresve sem talál! 73

74 HZ-1 típusú univerzális hegesztőcsapok központosító csúccsal Manuálisan vagy automatikusan adagolható speciális adagoló berendezés segítségével. Acél, 5.8 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm M8 B71050 B71055 B71060 B71065 B71070 B71075 B71080 B71085 B71090 B71095 M10 -B71100 B71105 B71110 B71115 B71120 B71125 B71130 B71135 B71140 M12 -B71145 B71150 B71155 B71160 B71165 B71170 B71175 B71180 B ÚJDONSÁG! Magasabb szilárdsági osztály: 5.8 Technikai adatok HZ1 univerzális csap központosító csúccsal M8 M10 M12 L D1 D2 L1 A +,06 +/-0,1 +/-0,08 +/-0,05-0,5 0,75 0,85 1,5 lásd méretezés D Érdeklődjön egyéb méret felől L2 α +/-1% 7,3 9,1 ~L -0,3 3 10,9 * SOYER szabvány, minden érték mm-ben 74

75 HZ-1 típusú univerzális hegesztőcsapok központosító csúccsal fekete kiadás Manuálisan vagy automatikusan adagolható speciális adagoló berendezés segítségével. Acél 8.8 (feketére festve) Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag ÚJDONSÁG! Érdeklődjön áraink iránt hosszúság 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm M8 B71050/8 B71055/8 B71060/8 B71065/8 B71070/8 B71075/8 B71080/8 B71085/8 B71090/8 B71095/8 M10 -B71100/8 B71105/8 B71110/8 B71115/8 B71120/8 B71125/8 B71130/8 B71135/8 B71140/8 M12 -B71145/8 B71150/8 B71155/8 B71160/8 B71165/8 B71170/8 B71175/8 B71180/8 B71185/8 M16 ---B71210/8 -B71220/8 -B71230/8 -B71240/8 ÚJ! Magasabb szilárdsági osztály: 8.8 Szabadalmi számmal védett termék (DE ) Használati szám: DE Technikai adatok HZ-1 univerzális csap központosító csúccsal M8 M10 M12 L D1 +,06 +/-0,1 lásd méretezés D M12 L1 A L2-0,5 α +/-1% Érdeklődjön egyéb méret felől D2 +/-0,08 +/-0,05 ~L -0, * SOYER szabvány, minden érték mm-ben 75

76 HZ-1 típusú univerzális hegesztőcsapok központosító csúccsal Manuálisan vagy automatikusan adagolható speciális adagoló berendezés segítségével. Rozsdamentes acél, A2-50 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm M8 B72050 B72055 B72060 B72065 B72070 B72075 B72080 B72085 B72090 B72095 M10 -B72100 B72105 B72110 B72115 B72120 B72125 B72130 B72135 B72140 M12 -B72145 B72150 B72155 B72160 B72165 B72170 B72175 B72180 B ÚJDONSÁG! Szabadalmi számmal védett termék (DE ) Technikai adatok HZ-1 univerzális csap központosító csúccsal M8 M10 M12 L D1 +,06 +/-0,1 lásd méretezés D Érdeklődjön egyéb méret felől D2 L1 +/-0,08 +/-0,05 A L2-0,5 α +/-1% 7,3 9,1 0,75 0,85 1,5 ~L -0,3 3 10,9 * SOYER szabvány, minden érték mm-ben 76

77 HZ-1 típusú univerzális hegesztőcsapok központosító csúccsal Manuálisan vagy automatikusan adagolható speciális adagoló berendezés segítségével. Rozsdamentes acél, A2-50/ Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm M8 B73050 B73055 B73060 B73065 B73070 B73075 B73080 B73085 B73090 B73095 M10 -B73100 B73105 B73110 B73115 B73120 B73125 B73130 B73135 B73140 M12 -B73145 B73150 B73155 B73160 B73165 B73170 B73175 B73180 B73185 M16 ---B B B B KÜLÖNLEGESSÉG Szabadalmi számmal védett termék (DE ) Nemes acél különleges keménységgel: A5-50/ (X6CrNiMoTi ) Technikai adatok HZ-1 univerzális csap központosító csúccsal M8 M10 M12 L D1 +,06 +/-0,1 lásd méretezés D M12 L1 A L2-0,5 α +/-1% Érdeklődjön egyéb méret felől D2 +/-0,08 +/-0,05 ~L -0, * SOYER szabvány, minden érték mm-ben 77

78 Kondenzátor kisüléses, menet nélküli csapok, UT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Acél, 4.8 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm Ø3 B06005 B06010 B06015 B06020 B B06035 B06040 B Ø4 -B06055 B06065 B06075 B B06085 B06090 B06095 B Ø5 -B06205 B06215 B06220 B B06240 B06245 B06250 B06255 B06260 Ø6 -B06300 B06305 B06310 B B06325 B06330 B06335 B06345 B06350 Ø7,1 --B06399 B06400 B B06410 B06412 B Ø8 ---B06425 B06430 B06435 B06440 B06445 B06450 B06455 B06460 Ø10,8 ----B B06470 B06475 B06480 B06485 B06490 Technikai adatok ÚT típusú csap DIN EN ISO L D1 D2 L1 +/-0,1 +,06 +/-0,2 +/-0,08 +/-0, Ø3 Ø4 Ø5 Ø6 Ø7,1 Ø8 Ø10,8 lásd méretezés D Érdeklődjön egyéb méret felől ,6 A 1, α +/-1% L2 ~L -0,3 3 1,4-0,6 1,8-0,6-0,6 * SOYER szabvány, minden érték mm-ben 78

79 Kondenzátor kisüléses, menet nélküli csapok, UT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Rozsdamentes acél, A2-50 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm Ø3 B07000 B07002 B07005 B07006 B07007 B07008 B07010 B Ø4 -B07105 B07110 B07115 B07120 B07121 B07125 B07130 B07235 B Ø5 -B07205 B07210 B07215 B07220 B07221 B07225 B07230 B07330 B07240 B Ø6 --B07305 B07310 B07315 B07316 B07320 B07325 B07420 B07335 B07340 B07345 B Ø7,1 --B07400 B07405 B07410 B07411 B07415 B07417 B07460 B07422 B07424 B07426 B07428 B07430 Ø8 ---B07435 B07440 B07445 B07450 B07455 B07483 B07465 B Ø10,8 ----B B07481 B07482 B07483 B07484 B Technikai adatok UT típusú csap DIN EN ISO L D1 D2 L1 +/-0,1 +,06 +/-0,2 +/-0,08 +/-0, Ø3 Ø4 Ø5 Ø6 Ø7,1 Ø8 Ø10,8 lásd méretezés D Érdeklődjön egyéb méret felől ,6 A 1, α +/-1% L2 ~L -0,3 3 1,4-0,6 1,8-0,6-0,6 * SOYER szabvány, minden érték mm-ben 79

80 Kondenzátor kisüléses, menet nélküli csapok, UT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Alumínium EN AW AlMg 3 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm Ø3 B08000 B08005 B08010 B08012 B B Ø4 B08105 B08115 B B B08135 B Ø5 -B08205 B B B08225 B08230 B Ø6 --B08305 B08310 B B08320 B08325 B08326 B08327 Ø7,1 --B08398 B08399 B B08405 B08406 B Technikai adatok UT típusú csap DIN EN ISO L D1 D2 L1 +,06 +/-0,2 +/-0,08 +/-0, Ø3 Ø4 Ø5 Ø6 Ø7,1 Ø8 Ø10,8 lásd méretezés D +/-0,1 Érdeklődjön egyéb méret felől ,6 A 1, α +/-1% L2 ~L -0,3 3 1,4-0,6 1,8-0,6-0,6 * SOYER szabvány, minden érték mm-ben 80

81 Csúcsgyújtásos, belső menetes csap, IT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Acél, 4.8 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság M3 x Ø5 mm 6 mm 7 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm B10000 B10100 B10110 B10130 B10140 B10160 B10162 B10170 B10177 B M4 x Ø6 mm M5 x Ø7,1 mm M6 x Ø8 mm M8 x Ø10,8 mm B B10305 B B10310 B10405 B B10315 B10410 B10445 B B10320 B10411 B B10335 B10415 B10455 B B10340 B10420 B10460 B B10345 B10425 B10465 B B B10470 B B B10475 B Technikai adatok Belső menetes csap IT DIN EN ISO D1 L +/-0,1 +0,3 Ø5 Ø6 Ø7,1 *Ø8 *Ø10,8 *2 M3 L2 = 6-8 mm M4 L2 = 8 mm *4 M5 L2 = 10 mm *5 M8 L2 = 15 mm *3 Érdeklődjön egyéb méret felől D2 L1 A D3 +/-0,2 +/-0,08 +/-0,05 lásd méretezés D M3*2 5 *3 6 M4 * L2 + 0, ,4-0,7 7.5 T 1,4-0,6 M4 M6 7,5 1,8-0,6 M8*5 10 ~L -0,3 T 4,0 mm T 5,0 mm T 6,0 mm T 8,5 mm * SOYER szabvány, minden érték mm-ben 81 α +/-1% 3

82 Csúcsgyújtásos, belső menetes csap, IT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Rozsdamentes acél, A2-50 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság M3 x Ø5 mm 6 mm 7 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm B11001 B11000 B11005 B11010 B11015 B11020 B11022 B11025 B11030 B M4 x Ø6 mm M5 x Ø7,1 mm M6 x Ø8 mm M8 x Ø10,8 mm B B11105 B B11110 B11205 B B11115 B11210 B11230 B B11116 B11215 B B11125 B11220 B11250 B B11135 B11222 B11260 B B11140 B11225 B11265 B B B11270 B B B11275 B Technikai adatok Belső menetes csap IT DIN EN ISO D1 L +0,3 Ø5 Ø6 Ø7,1 *Ø8 *Ø10,8 *2 M3 L2 = 6-8 mm M4 L2 = 8 mm *4 M5 L2 = 10 mm *5 M8 L2 = 15 mm *3 Érdeklődjön egyéb méret felől D2 L1 A D3 +/-0,2 +/-0,08 +/-0,05 lásd méretezés D +/-0, ,4-0, T M3*2 5 *3 6 M4 * L2 + 0,5 1,4-0,6 M4 M6 7,5 1,8-0,6 M8*5 10 ~L -0,3 T 4,0 mm T 5,0 mm T 6,0 mm T 8,5 mm * SOYER szabvány, minden érték mm-ben 82 α +/-1% 3

83 Csúcsgyújtásos, belső menetes csap, IT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Alumínium EN AW AlMg 3 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság M3 x Ø5 mm 6 mm 7 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm B12001 B12000 B12005 B12020 B12025 B12040 B12045 B12060 B12065 B M4 x Ø6 mm M5 x Ø7,1 mm M6 x Ø8 mm M8 x Ø10,8 mm B B12105 B B12110 B B12120 B B12125 B B B B Technikai adatok Belső menetes csap IT DIN EN ISO D1 L +/-0,1 +0,3 Ø5 Ø6 Ø7,1 *Ø8 *Ø10,8 *2 M3 L2 = 6-8 mm M4 L2 = 8 mm *4 M5 L2 = 10 mm *5 M8 L2 = 15 mm *3 Érdeklődjön egyéb méret felől D2 L1 A D3 +/-0,2 +/-0,08 +/-0,05 lásd méretezés D M3*2 5 M4*3 6 * L2 + 0, ,4-0,7 7.5 T 1,4-0,6 M4 M6 7,5 1,8-0,6 M8*5 10 +/-1% ~L -0,3 T 4,0 mm T 5,0 mm T 6,0 mm T 8,5 mm * SOYER szabvány, minden érték mm-ben 83 α 3

84 Menetes csapok, redukált perem átmérővel, PT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Acél, 4.8 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm M3 B01020/1 B01030/1 B01035/1 B01040/1 B01045/1 B01050/1 B01060/1 B01075/1 B01080/ M4 B01095/1 B01105/1 B01110/1 B01120/1 B01125/1 B01130/1 B01140/1 B01145/1 B01150/1 B01155/1 B01160/ M5 -B01190/1 B01195/1 B01200/1 B01205/1 B01210/1 B01225/1 B01235/1 B01240/1 B01245/1 B01250/1 B01255/ M6 -B01265/1 B01270/1 B01275/1 B01280/1 B01285/1 B01295/1 B01300/1 B01305/1 B01310/1 B01315/1 B01320/1 B01325/1 B01330/1 -- M8 --B01340/1 B01345/1 B01350/1 B01355/1 B01360/1 B01365/1 B01370/1 B01375/1 B01380/1 B01385/1 B01390/1 B01395/1 B01400/ Technikai adatok D M3 M4 M5 M6 M8 L D1 +0,6 +/-0,2 lásd méretezés Menetes csap redukált peremmel 3,5 4,5 5,5 6,5 8,5 Érdeklődjön egyéb méret felől D2 L1 A +/-0,08 +/-0,05 0,60 0,65 0,75 B α L2 +/-1 max. 0,55 1,4-0,7 1,5 0,80 0,85 1,4-0,6 2 ~L -0,3 3 * SOYER szabvány, minden érték mm-ben 84 3

85 Menetes csapok, redukált perem átmérővel, PT típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Rozsdamentes acél, A2-50 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 6 mm 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm M3 B02000/1 B02005/1 B02010/1 B02015/1 B02020/1 B02022/1 B02025/1 B02035/1 B02040I M4 B02050/1 B02060/1 B02065/1 B02070/1 B02075/1 B02080/1 B02085/1 B02090/1 B02095/1 B02100/1 B02105/ M5 -B02130/1 B02135/1 B02140/1 B02145/1 B02147/1 B02150/1 B02160/1 B02165/1 B02170/1 B02180/1 B02185/ M6 --B02205/1 B02210/1 B02215/1 B02220/1 B02230/1 B02235/1 B02240/1 B02245/1 B02250/1 B02255/1 B02260/1 B02265/1 -- M8 --B02280/1 B02285/1 B02290/1 B02292/1 B02300/1 B02305/1 B02315/1 B02320/1 B02325/1 B02330/1 B02335/1 B02340/1 B02345/ Technikai adatok D M3 M4 M5 M6 M8 L D1 +0,6 +/-0,2 lásd méretezés Menetes csap redukált peremmel 3,5 4,5 5,5 6,5 8,5 Érdeklődjön egyéb méret felől D2 L1 A +/-0,08 +/-0,05 0,60 0,65 0,75 B L2 0,55 1,4-0,7 1,5 0,80 0,85 1,4-0,6 2 ~L -0,3 3 minden érték mm-ben 85 α +/-1 max. 3

86 Szigetelő tüske, IN típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Acél, 4.8 Minimális rendelési mennyiség: 1000 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 20 mm 25 mm 30 mm 40 mm 50 mm 60 mm 65 mm 70 mm 85 mm 100 mm 110 mm 120 mm 150 mm Ø2 mm B14495 B14497 B14500 B14505 B14510 B14512 B14515 B14520 B14525 B14529 B14530 B14535 B14550 Ø2,6 mm --B15005 B15015 B15020 B15025 B B15032 B B15045 Ø3 mm B B15110 B15120 B15122 B B15130 B B Technikai adatok Szigetelő tüske IN típus és IN-k klipp Gyújtócsúcsos IN típus és kúpfejű IN-K típus D1 1,8 2,4 2,8 D Ø2 Ø2,6 Ø3 L Toleranciák: D és D1 +/- 0,05 mm, L +/- 1 mm Érdeklődjön egyéb méret felől minden érték mm-ben

87 Szigetelő tüske, IN típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Rozsdamentes acél, A2-50 Minimális rendelési mennyiség: 1000 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 20 mm 25 mm 30 mm 40 mm 50 mm 60 mm 65 mm 70 mm 85 mm 100 mm 110 mm 120 mm 150 mm Ø2 mm --B B B B15550 B B15575 Ø2,6 mm --B B B B15705 B B15715 Ø3 mm --B B B B16015 B B Technikai adatok Szigetelő tüske IN típus és IN-k klipp Gyújtócsúcsos IN típus és kúpfejű IN-K típus D1 1,8 2,4 2,8 D Ø2 Ø2,6 Ø3 L Toleranciák: D és D1 +/- 0,05 mm, L +/- 1 mm Érdeklődjön egyéb méret felől minden érték mm-ben 87

88 Szigetelő tüske, IN-K típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Acél, 4.8 Minimális rendelési mennyiség: 1000 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 20 mm 25 mm 30 mm 40 mm 50 mm 60 mm 65 mm 70 mm 85 mm 100 mm 110 mm Ø2 mm B14000 B14005 B14010 B14020 B14025 B14030 B14035 B14040 B14050 B Ø2,6 mm Ø3 mm Technikai adatok Szigetelő tüske IN típus és IN-k klipp Gyújtócsúcsos IN típus és kúpfejű IN-K típus D1 1,8 2,4 2,8 D Ø2 Ø2,6 Ø3 L Toleranciák: D és D1 +/- 0,05 mm, L +/- 1 mm Érdeklődjön egyéb méret felől minden érték mm-ben 88

89 Szigetelő tüske perem A SOYER szigetelő tüske peremek cinkezett acélból készülnek. SOYER műanyag tüskefedők igény szerint kaphatóak. Cinkezett acél Minimális rendelési mennyiség: 1000 db / gyárilag lezárt csomag Érdeklődjön áraink iránt d 1,8 mm 2,4 mm 2,8 mm --- D2 -Ø 38 mm Ø 38 mm Ø 38 mm --- -B13500 B13505 B Technikai adatok Tányéros tüske szigeteléssel Méretezés Ø Ø = 2,0 Ø = 2,6 Ø = 3,0 d 1,8 2,4 2,8 Tolerancia: d és Ø +/-0,5 mm Érdeklődjön egyéb méret felől minden érték mm-ben

90 Tányéros tüske Cinkezett acél Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 19,1 mm 25,5 mm 28,0 mm 38,0 mm 47,5 mm 54,0 mm Ø2 mm B17500 B17504 B17505 B17515 B17520 B Felhasználási lehetőségek A tányéros tüskék szigetelő anyagok, fémes felülethez történő rögzítésére szolgálnak. A tányéros tüskét kézzel kell a csapartóba helyezni, majd a tüskés részét a szigetelő rétegen átszúrva egy pillanat alatt a fémfelülethez rögzíthetjük. Közönséges, ötvözetlen acélból készült tányéros tüskéknél a tüske egy központi furattal van a tányérhoz erősítve. Technikai adatok Tányéros tüske szigeteléssel L 19,0 25,5 28,0 38,0 5 54,0 Érdeklődjön egyéb méret felől Méretezés Ø C +/- 0, Ø D +/- 0, minden érték mm-ben 90

91 Online rendelés Keresse fel online üzletünket és győződjön meg termékeink minőségéről A nap 24 órájában, heti 7 napon keresztül nyitva - Rendelés várakozási idő nélkül - Rövid szállítási idő - Kockázat nélkül, számlára vásárlás 91

92 Hegesztőfülek, F1 és F2 méret (6,3 mm) Érdeklődjön áraink iránt hosszúság acél 4.8, rezezett rozsdamentes acél A2-50 Cu Zn 37 (Ms 63) AlMg 3 B18000 B18020 B18040 B18050 B18005 B18030 B18045 B18055 Technikai adatok Hegesztőfül, F1 típus S 0,8 H 11,3 H1 8,0 D 1,65 B 8,0 B1 6,3 L 9,3 Toleranciák: S +/- 0,03mm, H és L +/- 0,2mm, D +/-0,2mm, B1 +/-0,1mm, B +/-0,2mm, H1 +/- 0,5mm Hegesztőfül, F2 típus S 0,8 H 11,3 H1 8,0 D 1,65 B 8,0 B1 6,3 L 10,1 Toleranciák: S +/- 0,03mm, H és L +/- 0,2mm, B1 +/-0,1mm, B +/-0,2mm, H1 +/- 0,5mm Érdeklődjön egyéb méret felől minden érték mm-ben 92

93 Kondenzátor kisüléses, nagymenetes csapok gyújtócsúccsal A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Acél, 4.8 (rezezett) Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 9 mm 14,2 mm 18 mm 25 mm Ø5 B05000 B05005 B05007 B Technikai adatok Durva menetes csap D2 D3 D1 +/- 0,08 +/- 0,2 Ø L1 1* +,06 L2 1,4-0,6 L3 +/- 0, L4 L1-0,3 * lásd méretezés Érdeklődjön egyéb méret felől minden érték mm-ben 93

94 Kondenzátor kisüléses, nagymenetes csapok gyújtócsúccsal A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Acél, 4.8 (rezezett) Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 9 mm 12 mm 14,2 mm 18 mm 25 mm Ø5 B05100 B05102 B05105 B05107 B L1 1* +,06 L Technikai adatok D1 D2 +/- 0,2 Ø ,4-0,6 L3 L1-0,3 * lásd méretezés Érdeklődjön egyéb méret felől minden érték mm-ben 94

95 Rövidciklusú ívhúzásos menetes csap, PS típus A hegesztőcsapok manuálisan és automatikusan is adagolhatóak. Acél, 4.8 (rezezett) Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 8 mm 10 mm 12 mm 15 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm M5 B04598 B04599 B04600 B B04617 B04620 B04621 B M6 -B04624 B04625 B B04635 B04632 B04633 B04634 B04637 B04638 B04636 M8 -B04641 B04639 B04640 B04642 B04650 B04655 B04656 B04643 B04644 B M10 --B04677 B B04670 B04671 B04672 B04673 B M12 ---B B04681 B04660 B04661 B04682 B Technikai adatok Menetes csap, PS DIN EN ISO D1 D3 H L M5 6,0 Érdeklődjön egyéb méret felől M6 7,0 M8 M10 9,0 11,0 0,8-1,4 lásd méretezés minden érték mm-ben 95 M12 12,6

96 Ívhúzásos menetes csap, MD típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Acél, 4.8 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 12 mm 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm M6 -B30625/01 B30626/01 B30627/01 B30628/ M8 --B30610/01 B30611/01 B30609/01 B30608/01 B30607/ M10 --B30612/01 B30614/01 B30616/01 B30613/01 B30615/ M12 --B30480/01 B30617/01 B30618/01 B30620/01 B30622/ A mi ívhúzásos hegesztőcsapjaink mind speciális eljárással készülnek, ezért sem árban, sem minőségben nem összehasonlíthatóak más gyártmányú ívhúzásos hegesztőcsapokkal. Technikai adatok Menetes csap, MD DIN EN ISO D1 D2 D3 H L Kerámia gyűrű M6 5,35 8,5 3,5 M8 7,19 10,0 3,5 UF6 UF8 Érdeklődjön egyéb méret felől M10 M12 9,03 10,86 12,5 14,5 4,0 4,5 lásd méretezés UF10 UF12 M16 13,2 17,0 5,0 UF16 minden érték mm-ben 96

97 Ívhúzásos menetes csap, MD típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Rozsdamentes acél A2-50 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 12 mm 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm M6 -B30500/01 B30502/01 B30504/01 B30506/ M8 --B30522/01 B30524/01 B30526/01 B30528/01 B30530/ M10 --B30552/01 B30554/01 B30555/01 B30558/01 B30560/ M12 --B30580/01 B30582/01 B30584/01 B30586/01 B30588/ A mi ívhúzásos hegesztőcsapjaink mind speciális eljárással készülnek, ezért sem árban, sem minőségben nem összehasonlíthatóak más gyártmányú ívhúzásos hegesztőcsapokkal. Technikai adatok Menetes csap, MD DIN EN ISO D1 D2 D3 H L Kerámia gyűrű M6 5,35 8,5 3,5 M8 7,19 10,0 3,5 UF6 UF8 Érdeklődjön egyéb méret felől M10 M12 9,03 10,86 12,5 14,5 4,0 4,5 lásd méretezés UF10 UF12 M16 13,2 17,0 5,0 UF16 minden érték mm-ben 97

98 Ívhúzásos menetes csap, RD típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Acél, 4.8 (rezezett) Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 12 mm 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm M6 B29995/01 B30295/01 B30296/01 B30297/ M8 -B30300/01 B30302/01 B30304/01 B30306/01 B30307/01 B30308/ M10 --B30310/01 B30312/01 B30314/01 B30316/01 B30317/ M12 ---B30322/01 B30324/01 B30325/01 B30326/01 B30327/01 B30328/ A mi ívhúzásos hegesztőcsapjaink mind speciális eljárással készülnek, ezért sem árban, sem minőségben nem összehasonlíthatóak más gyártmányú ívhúzásos hegesztőcsapokkal. Technikai adatok Menetes csap, MD DIN EN ISO D1 D2 D3 F H L Kerámia gyűrű M M M10 M lásd méretezés M M RF6 RF8 RF10 RF16 RF20 Érdeklődjön egyéb méret felől RF12 minden érték mm-ben 98

99 Ívhúzásos menetes csap, RD típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Rozsdamentes acél, A2-50 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 12 mm 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm M6 -B30200/01 B30202/01 B30204/01 B30206/ M8 -B30220/01 B30222/01 B30224/01 B30226/01 B30228/01 B30230/ M10 --B30255/01 B30256/01 B30258/01 B30260/01 B30262/ M12 ---B30282/01 B30284/01 B30286/01 B30288/01 B30290/01 B30292/ A mi ívhúzásos hegesztőcsapjaink mind speciális eljárással készülnek, ezért sem árban, sem minőségben nem összehasonlíthatóak más gyártmányú ívhúzásos hegesztőcsapokkal. Technikai adatok Menetes csap, MD DIN EN ISO D1 D2 D3 F H L Kerámia gyűrű M M M10 M lásd méretezés M M RF6 RF8 RF10 RF16 RF20 Érdeklődjön egyéb méret felől RF12 minden érték mm-ben 99

100 Ívhúzásos menetes csap, RD típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Rozsdamentes acél A5-20 (1.4571) Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 12 mm 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm M6 -B30203/01 B30211/01 B30205/01 B30246/01 B30209/ M8 -B30219/01 B30223/01 B30225/01 B30227/01 B30229/01 B30231/ M10 --B30253/01 B30257/01 B30259/01 B30261/01 B30263/ M12 ---B30283/01 B30285/01 B30287/01 B30291/01 B30247/01 B30289/ A mi ívhúzásos hegesztőcsapjaink mind speciális eljárással készülnek, ezért sem árban, sem minőségben nem összehasonlíthatóak más gyártmányú ívhúzásos hegesztőcsapokkal. Technikai adatok Menetes csap, MD DIN EN ISO D1 D2 D3 F H L Kerámia gyűrű M M M10 M lásd méretezés M M RF6 RF8 RF10 RF16 RF20 Érdeklődjön egyéb méret felől RF12 minden érték mm-ben 100

101 Kerámiagyűrűk UF típus (KN) MD hegesztőcsaphoz Típus Termék szám D0 D1 D2 H A UF6 B ,2 11,5 9,5 8,7 4,7 UF8 B ,2 15,0 11,0 8,7 4,7 UF10 B ,2 17,8 15,0 10,0 5,2 UF12 B ,2 20,0 16,5 10,7 6,0 Az UF típusú kerámiagyűrűk a SOYER gyártmányú, MD, Z és ID hegesztőcsapokhoz használhatóak. RF típus (KN) RD hegesztőcsaphoz Típus Termék szám D0 D1 D2 H A RF6 B ,2 12,2 9,5 9,9 6,0 RF8 B ,2 15,3 12,0 9,0 5,5 RF10 B ,2 18,5 15,0 11,5 7,5 RF12 B ,2 20,0 17,0 13,0 8,0 Az RF típusú kerámiagyűrűk a SOYER gyártmányú, RD hegesztőcsapokhoz használhatóak. UF típus SD hegesztőcsaphoz Típus UF10 (3/8) UF13 (1/2) UF16 (5/8) UF19 (3/4) UF22 (7/8) Termék szám D0 D1 D2 H A B ,6 17,0 13,4 9,9 5,7 B ,5 20,5 16,6 11,5 6,9 B ,6 25,5 20,8 12,8 9,1 B ,3 32,0 26,5 17,5 13,0 B ,0 36,6 30,8 18,6 14,0 Az UF típusú kerámiagyűrűk a SOYER gyártmányú, SD hegesztőcsapokhoz használhatóak. Érdeklődjön egyéb méret felől 101

102 Hegesztő anyák Érdeklődjön áraink iránt Hegesztő anyák központosító betét nélkül Méretek M8 M10 Rendelési szám B90282 B90283 Hegesztő anyák nem lyukasztott felülethez M12 B90284 Rozsdamentes acél, V2a, alapanyag: 1,4301/1,4303 Érdeklődjön áraink iránt Hegesztő anyák központosító betéttel Méretek M8 M10 Rendelési szám B90290 B90291 Hegesztő anyák lyukasztott felülethez M12 B90291 Rozsdamentes acél, V2a, alapanyag: 1,4301/1,4303 Érdeklődjön áraink iránt Hegesztő anyák központosító betét nélkül Méretek M8 M10 Rendelési szám B90282/A4 B90283/A4 Hegesztő anyák nem lyukasztott felülethez M12 B90284/A4 Rozsdamentes acél, V4a, alapanyag: 1,4571 Érdeklődjön áraink iránt Hegesztő anyák központosító betéttel Méretek M8 Rendelési szám B90290/A4 M /A4 Hegesztő anyák lyukasztott felülethez M12 B90292/A4 Rozsdamentes acél, V4a, alapanyag: 1,4571 Érdeklődjön egyéb méret felől 102

103 Anyacsavar hegesztés Ehhez az eljáráshoz a következő rendszer eszközök szükségesek: BMK-16i típusú csap és anyacsavar hegesztő berendezés, PH-3N SRM típusú csaphegesztő pisztoly mágneses tekerccsel BMK-16i Az univerzális inverter áramforrás 10 különböző csaphegesztési eljáráshoz. Korlátlanul sokoldalú Kiváló csaphegesztési illesztések vastag hegesztőcsap és vékony hegesztő felület kombinációjában. Anyacsavar hegesztés Anyacsavar hegesztés lyukasztott vagy nem lyukasztott felületre. Költséghatékonyság Az energiafelhasználás 50%-al kevesebb mint a kerámiagyűrűs hegesztés során. 103

104 Ívhúzásos belső menetes csap, ID típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Acél, 4.8 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm M6 x Ø10 mm M8 x Ø12 mm -B90000 B B90002 B B90004 B B90006 B B90008 B B A mi belső menetes hegesztőcsapjaink mind speciális eljárással készülnek, ezért sem árban, sem minőségben nem összehasonlíthatóak más gyártmányú belső menetes hegesztőcsapokkal. Technikai adatok Belső menetes csap, ID DIN EN ISO D1 B D2 D3 H L M6 M8 L = 15 mm B 9 mm L = 15 mm B 7 mm L = 20 mm B 9 mm L = 20 mm B 7 mm L = 25 mm B 12 mm L = 25 mm B 9 mm L = 30 mm B 12 mm L = 30 mm B 9 mm L = 35 mm B 12 mm L = 35 mm B 9 mm L = 40 mm B 9 mm lásd méretezés Érdeklődjön egyéb méret felől minden érték mm-ben 104

105 Ívhúzásos belső menetes csap, ID típus Manuálisan adagolás vagy automata adagolás speciális utántöltő berendezéssel. Rozsdamentes acél, A2-50 Minimális rendelési mennyiség: 500 db / gyárilag lezárt csomag Érdeklődjön áraink iránt hosszúság 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm M6 x Ø10 mm M8 x Ø12 mm -B90050 B B90052 B B90054 B B90056 B B90058 B B A mi belső menetes hegesztőcsapjaink mind speciális eljárással készülnek, ezért sem árban, sem minőségben nem összehasonlíthatóak más gyártmányú belső menetes hegesztőcsapokkal. Technikai adatok Belső menetes csap, ID DIN EN ISO D1 B D2 D3 H L M6 M8 L = 15 mm B 9 mm L = 15 mm B 7 mm L = 20 mm B 9 mm L = 20 mm B 7 mm L = 25 mm B 12 mm L = 25 mm B 9 mm L = 30 mm B 12 mm L = 30 mm B 9 mm L = 35 mm B 12 mm L = 35 mm B 9 mm L = 40 mm B 9 mm lásd méretezés Érdeklődjön egyéb méret felől minden érték mm-ben 105

106 Tájékoztató Minőségi hegesztőcsap egyenesen a gyártótól A biztos és jó minőségű illesztés soha nem egy tényezőn múlik, hanem több tényező együttes eredménye. A mi teljesítmény és siker faktoraink a következők: Magas kompetencia 45 éves múlttal rendelkező és a világ egyik vezető csaphegesztési technológia vállalataként kiváló minőségű terméket kínálunk a csaphegesztés területén, mindent egy kézből. Saját hegesztőcsap gyártás Magas minőségű hegesztőcsapokat gyártunk, amelyek a legmagasabb elvárásoknak is megfelelnek 100% made in Germany. A legújabb fejlesztésünk a csökkentett méretű peremmel rendelkező hegesztőcsapok, amelyek felhegesztés után lehetővé teszik a csapmenet teljes hosszában való használatát. Oklevéllel kitűntetett minőség és biztonság Az építőiparban használt hegesztések a BRL A, Teil 1, Bauprodukt , illetve a Z Zulassungsbescheid szerinti Ü-jelzést követelik meg. Vállalatunk rendelkezik ezzel a jelzéssel! Ezért az összes SOYER szállítmány Ü jellel van megjelölve! Kedvező áron juthat hozzá bevizsgált minőségű termékekhez, amelyek jogi viszonylatban is magas biztonságot nyújtanak, ha káreset lép fel. Innováció Az új hegesztési variánsok és hegesztőcsapok kifejlesztésével új távlatokat nyitunk meg a csaphegesztési technológiában. Kedvező árú és gyors szállítás Cégünk világszerte kedvező áron és gyorsan szállít. Győződjön meg róla Ön is! Keressen fel bennünket a oldalon. 106

107 Technikai adatok a SOYER hegesztőcsapokhoz csúcsgyújtásos csaphegesztéshez Méret A SOYER hegesztőcsapok, tüskék és hengerek megfelelnek a DIN EN ISO szabványnak. Általános tolerancia DIN ISO 2768-m szerint. Megváltoztatott méretekkel és határértékekkel bíró hegesztőcsapokat előzetes megbeszélés szerint szállítunk. Hegesztőcsap alapanyagok és készségi fokozatok A SOYER hegesztőcsapok a következő alapanyagokból készülnek: - standard 4.8 keménységi fokozatú acél, DIN EN ISO 898 Teil 1 szerint, hegeszthető - rozsdamentes acél A2-50 (típus a mi választásunk szerint) - réz CuZn37 zh (Ms 63) EN szerint - alumínium AlMg3, F 23 DIN EN szerint Más alapanyagok vagy készségi fokozatok megegyezés szerint. Kérésre minden szállítmány mellé egy DIN EN szabvány szerinti 3.1B termékbizonyítványt csatolunk. Kivitelezés A SOYER hegesztőcsapokat m (mittel-közép) méretezés szerint, DIN 2678 szabvány szerint szállítjuk. A gyártás folyamán hidegnyomással formáljuk a hegesztőcsapokat. Az acél hegesztőcsapok DIN ISO 4042 szabvány szerint egy 4-8 µm vastagságú galvanikus rézbevonatot kapnak a korrózió ellen. Más felületbevonat, mint például nikkel, kadmium, cink vagy egyéb, előzetes egyeztetés szerint. Technikai szállítási feltételek A SOYER hegesztőcsapokat 1,5 minőségi állapotban (AQL) DIN ISO 3269 szabvány szerint szállítjuk. A hegesztőelemek szállítási állapotukban olajtól és idegen anyagtól mentesek. A mennyiség tolerancia határ a rendelt mennyiséghez képest +/- 5% lehet Rendelési útmutató A bonyodalommentes lebonyolítás érdekében kérjük, adja meg a rendelni kívánt hegesztőcsap típusát, átmérőjét, hosszát, belső menetét és alapanyagát. A legkisebb csomag hegesztőcsapoknál, tüskéknél, belső menetes csapoknál és lapoknál 500 db, hegesztő tüskéknél 1000 db. Gyújtócsúcs A SOYER hegesztőcsapok egy hidegen formált és kalibrált gyújtócsúccsal rendelkeznek, amelyek átmérője és hossza nagyon szigorúan van szabályozva. A gyújtócsúcs nagy szerepet játszik a fényív bevezetésénél és a hegesztési időtartam kontrollálásánál. Az optimális illesztés nagyban függ a hegesztőcsúcs pontosságától. 107

108 Technikai adatok Csúcsgyújtásos csaphegesztés ISO/TR ISO/TR ,11.1 csoport 1-6,11.1 csoport, cinkezett és fémmel bevont acéllemezek, max bevonat vastagság 25 µm Csap alapanyag Alapanyag ISO/TR csoport tiszta réz és ólommentes rézötvözetek, pl: CuZn37 (CW 508L) S 235 a b a b /X5CrNi18-10 a b a b /X5CrNi18-12 CuZn37(CW 508L) b b b a EN AW-Al99,5 (1050A) EN AW-AlMg3 (5754) Betűjelzések magyarázata a hegesztési alkalmassághoz: -: nem hegeszthető a: jól alkalmazható b: korlátozottan alkalmazható Csoport magyarázat: 2 1. Csoport: Acélok, szavatoltan a legkisebb nyújtási határtól ReH<460 N/mm, és a következő analízisértékekkel %: C 0,25; Si 0,60; Mn 1,70; Mo 0,70b; S 0,045; P 0,045, Cu 0,40b, Ni 0,5b, Cr 0,3(0,4 öntvény esetén)b, b Nb 0,06, V 0,1, Ti 0,05 hőszerkezetileg kezelt finomszemcsés szerkezetű acél, meghatározott tűréshatárral ReH>360 N/mm2 2 Csoport: 3. Csoport: Nemesített finomszemcsés szerkezetű acél, rozsdaálló acélok nélkül, meghatározott tűréshatárral ReH>360 N/mm2 Vanadium ötövözött CR-Mo-(Ni) acélok Mo 0,7% és V 0,1% 4. Csoport: Vanadium mentes CR-Mo acélok C 0,35% 5. Csoport: 6. Csoport: Gazdagon vanadium ötövözött CRMo-(Ni) acélok 8. Csoport: Ausztenites rozsdamentes acélok, Ni 31% b 11.1 Csoport: Az 1 csoport acéljai, de 0,25% < C 0,35% = 0, Csoport: Tiszta alumínium max. 1% szennyeződéssel vagy ötvözettel 22. Csoport: Nem nemesíthető alumínium ötvözetek magasabb érték megengedett, feltéve Cr + Mo + Ni + Cu + V 0,75% Index a: magasabb érték megengedett, feltéve Cr + Mo + Ni + Cu + V 1% Index b: Nyomaték és illesztés nyomaték 108 ISO/TR és 22 csoport b a

109 Technikai mutatók SOYER ívhúzásos hegesztőcsapok Méret A SOYER hegesztőcsapok, tüskék és hengerek megfelelnek a DIN EN ISO szabványnak. A csapméretek a mellékelt táblázatokban olvashatóak, általános tolerancia DIN ISO 2768-m szerint. Csaphosszúság alatt mindig a hegesztés utáni hosszúság értendő. Szállításkor a SOYER hegesztőcsapok a csaptípustól és a használt eljárástól függően 2-4mm-el hosszabbak a névértéknél. Megváltoztatott méretekkel és határértékekkel bíró hegesztőcsapokat előzetes megbeszélés szerint szállítunk. Hegesztőcsap alapanyagok és keménységi fokozatok 1. ötvözetlen acél A SOYER hegesztőcsapok standard 4.8 keménységi fokozatú acélból készülnek EN ISO 898 Teil 1 szerint, kiváló hegesztési tulajdonságokkal: - nyújtási határ (R eh ) min. 340 N/mm 2 - húzási határ (R m ) min 420 N/mm 2 - hajlítás (A5) min. 14% Ezek a specifikációk a DIN EN ISO és DIN EN ISO szabványoknak felelnek meg. Igény szerint a mechanikus analízis értékeit DIN EN szabvány szerint tudjuk dokumentálni. 2. Rozsda és saválló acél A rozsda és saválló SOYER hegesztőcsapok az A2-50 (hegesztésre alkalmas) alapanyagból készülnek, és a következő tulajdonságokkal bírnak: - nyújtási határ (R p0,2 ) min. 210 N/mm 2 *) - húzási határ (R m ) min 500 N/mm 2 - hajlítás (A L ) min. 0,6 d Komolyabb rozsda és savellenállási igény esetén A4-50 (hegesztésre alkalmas) alapanyagból is készülhet hegesztőcsap, klór tartalmú anyagokhoz. *) Az alapanyag hideg előmerevítése révén a tűréshatár magasabb. Standard alapanyagok A SOYER hegesztőcsapok illesztéséhez, követelmény szerint, a 36. oldalon található táblázatban leírtakat kell figyelembe venni. Felületvédelem A SOYER hegesztőcsapok rendszerint sima felülettel érkeznek. Igény szerint a következő galvanikus felületkezelésekre van lehetőség: a) galvanikus cinkezés és kékchromatizálás b) galvanikus rezezés c) galvanikus nikkelezés A rétegek vastagsága a DIN 267, Teil 9-ben leírtak szerint alakul. Ezzel a DIN 13, Teil 20 szerinti 6 h toleranciahatárt nem szabad elérni. Az a) felületkezelés szennyezi az olvadékot, ezért azt a hegesztőcsap csúcsáról eltávolítjuk. Hegesztőcsap kivitelezés A SOYER hegesztőcsapok mángorolt kivitelezésben, forgácsolt hegesztőcsúccsal kerülnek szállításra. Minőségvizsgálatunk keretein belül ezzel lehetővé válik a folyamatos, kiváló minőség biztosítása. Többletköltség fejében hegesztőcsapjainkat igény szerint az oxidáció elkerülése érdekében alumíniumgolyóval is ellátjuk (a változtatások jogát fenntartjuk). 109

110 Technikai adatok SOYER ívhúzásos hegesztőcsapok Alapanyag Csap alapanyag ISO/TR és 2.1 csoport ISO/TR , 3, 4 és 5 csoport ISO/TR és 10 csoport a b b2) - a b a b S 235 4,8 (hegesztésre alk.) ISO/TR és 22 csop /X5CrNi /X5CrNi /X5CrNiMo /X6CrNiTi /X5CrNiMo Magyarázat: Betűjelzések magyarázata a hegesztési alkalmassághoz: 1) 10 mm átmérőig és védőgáz használatával -: nem hegeszthető 2) csak rövidciklusú ívhúzásos csaphegesztéshez a: jól alkalmazható minden használatra, ua. erőátvitelre b: korlátozottan alkalmazható erőátvitelre c: korlátozottan alkalmazható, de csak hőátadásra Csoport magyarázat: 2 1. Csoport: Acélok, szavatoltan a legkisebb folyási határtól ReH<460 N/mm, és a következő analízisértékekkel %: C 0,25; Si 0,60; Mn 1,70; Mo 0,70b; S 0,045; P 0,045, Cu 0,40b, Ni 0,5b, Cr 0,3(0,4 öntvény esetén)b, Nb 0,05, V 0,12b, Ti 0, Csoport: hőszerkezetileg kezelt finomszemcsés szerkezetű acél, meghatározott tűréshatárral 360 N/mm 2 <ReH<460 N/mm Csoport: hőszerkezetileg kezelt finomszemcsés szerkezetű acél, meghatározott tűréshatárral ReH>460 N/mm 3. Csoport: Nemesített finomszemcsés szerkezetű acél, rozsdaálló acélok nélkül, meghatározott tűréshatárral ReH>360 N/mm2 4. Csoport: Vanadium ötövözött CR-Mo-(Ni) acélok Mo 0,7% és V 0,1% 5. Csoport: Vanadium mentes CR-Mo acélok C 0,35% 6. Csoport: Gazdagon vanadium ötövözött CR-Mo-(Ni) acélok 8. Csoport: Ausztenites rozsdamentes acélok 10. Csoport: Ausztenites ferritikus rozsdamentes acélok (duplex-acélok) 21. Csoport: Tiszta alumínium max. 1,5% szennyeződéssel vagy ötvözettel 22. Csoport: Nem nemesíthető alumínium ötvözetek magasabb érték megengedett, feltéve Cr + Mo + Ni + Cu + V 0,75% Index b: Megjegyzés: az ebben a lapban található alapanyag csoportok különböznek a DIN EN ISO szabványban találhatóaktól. Csap Alapanyag jelölések UD; RD; 4,8 (hegesztésre alk.) 1) ID A2-50(hegesztésre alk)2) S235J2G3 + C450 SD PS 4,8 (hegesztésre alk.) 1) A2-50(hegesztésre alk)2) Szabvány EN ISO EN ISO EN ISO EN ISO EN ISO Mechanikai tulajdonságok Rm 420 N/mm2; ReH 340 N/mm2; A5 14% Rm 500 N/mm2; Rp0,2 210 N/mm2; AL 0,6d Rm 450 N/mm2; ReH 350 N/mm2; A5 15% Rm 420 N/mm2; ReH 340 N/mm2; A5 14% Rm 500 N/mm2; Rp0,2 210 N/mm2; AL 0,6d 1) Ötvözetlen acélok akkor hegeszthetőek, ha a dermedés mértéke alacsony. Ez alapvetően a C 0,18% tartalom esetén adott. Az automata acélok alapvetően nem hegeszthetőek. A de-oxidáció típusa legalább FN kell legyen. 2) A rozsdamentes alapanyagú hegesztőcsapok alapvetően hegeszthetőek. Az automata acélok alapvetően nem hegeszthetőek. A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 110

111 Technikai adatok SOYER ívhúzásos hegesztőcsapok Irányértékek a megengedett nyomatékokról Csap PD, MD 4.8* RD 4.8 csökkentett szár illesztés menet A SP nyomaték nyomaték A SCH nyomaték illesztés nyomaték nyomaték PD, MD A2-50 ** PD, MD A2-70 illesztés nyomaték nyomaték illesztés nyomaték mm 2 Nm kn mm 2 Nm kn Nm kn Nm kn M6 20,1 6,1 4,3 17,4 5,2 3,7 3,8 2,7 8,1 5,7 M8 36,6 15,0 8,0 30,2 13,0 6,6 9,5 4,9 19,8 10,4 M10 58,0 30,0 13,0 49,0 25,0 11,0 19,0 7,8 39,5 16,6 M12 84,3 53,0 19,0 70,9 45,0 16,0 33,0 12,0 69,2 24,3 M16 157,0 135,0 35,0 137,0 115,0 31,0 82,0 22,0 176,0 46,2 M20 245,0 260,0 55,0 214,0 225,0 48,0 160,0 34,0 343,0 72,2 M24 277,0 49,0 593,0 104,0 * Lásd DVS Merkblatt 0904, 2000 dec. ** Az A2-50 alapanyagú menetes csapok értékei a dermedésük miatt az A2-70 alapanyagú csapok érékeivel nagyon hasonlóak. Ezért az anyacsavar nyomatéka növelhető. Próba elvégzése javasolt. Minimális törési és tesztelési erők Csap PD, MD 4.8* RD 4.8 csökkentett szár PD, MD A2-50 menet A SP erő erő A SCH erő erő erő erő min. törési tesztelési min. törési tesztelési min. törési tesztelési mm 2 kn kn mm 2 kn kn kn kn M6 20,1 8,44 6,23 17,30 7,29 5,38 10,05 3,85 M8 36,6 15,40 11,40 30,20 12,70 9,36 18,30 7,04 M10 58,0 24,40 18,00 49,00 20,60 15,20 29,00 11,10 M12 84,3 35,40 26,10 70,10 29,80 22,00 42,20 16,10 M16 157,0 65,90 48,70 137,00 57,50 42,40 78,50 30,00 M24 245,0 103,00 76,00 123,00 47,00 * Lásd EN ISO Hegesztési pozíciók Variációk ívhúzásos csaphegesztés kerámiagyűrűvel ívhúzásos csaphegesztés védőgázzal rövidciklusú ívhúzásos csaphegesztés Hegesztési pozíció Csapátmérő 25 mm 12 mm 12 mm 16 mm - 10 mm 20 mm - 10 mm Az adatok csak irányértékek, a nyomaték tűréshatárok függenek a hegesztőfelület szilárdságtól és vastagságától. A technikai adatok változásának jogát fenntartjuk további technikai részleteket a oldalon találhat. 111

112 112
