1 Újdonság

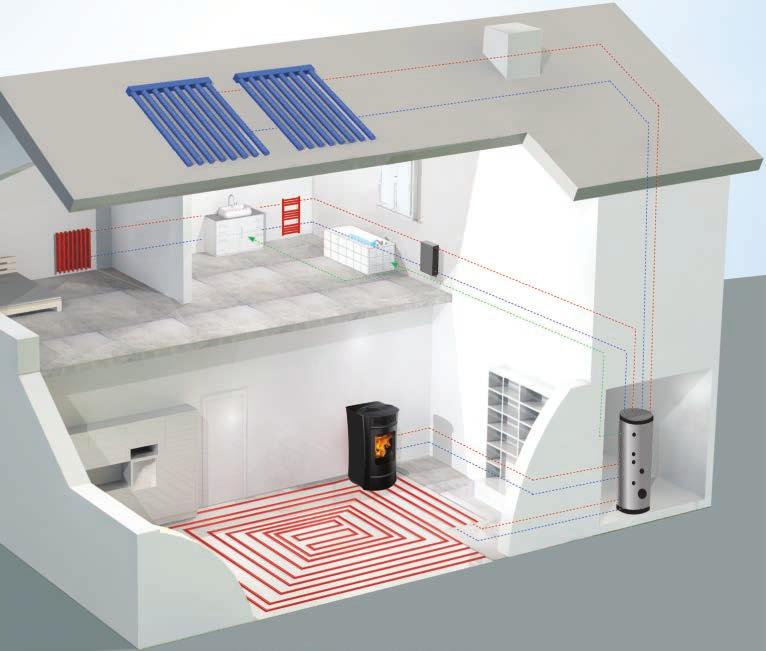

2 Vízteres kályhák Kazánok MELEG VÍZ Az egész ház fűtéséhez A vízteres kályhák és a kazánok fűtési meleg vízzel látják el az egész ház radiátoros és/vagy fűtőpaneles fűtési rendszerét. A speciális Kit bekötésével konyhaiés fürdőszobai használatra alkalmas használati melegvíz előállítása is lehetséges. A pellettel megvalósítható a fűtőberendezés programozott működtetése. A fafűtés gazdaságos, természetes és a régi idők melegével ajándékoz meg. * ON-OFF Leonardo System, az automata pelletégés szabályozásához. Inaktiválható meleg levegő ventilláció A füstjáraton található Lambda Szonda optimalizálja az égést. R R Rádióvezérlő alacsony fogyasztású e-paper technológiával Rádióvezérlő T T T Távirányító

3 3 Cherie Up H old. 4-7 Dida Idro old. 8-9 Blade H old Layma Idro old Vyda H old Kira H old Cubira old Laguna W Up old Kályhák Kandalló tűzterek old. 24

4 Cherie UP H 15 kw_12 kw(h 2 O)_390 m 3 _62x57x115 cm Vízteres Pellet kályha _acél és öntvény égőtér _programozás napi/heti _érintőképernyős panel _távirányító kijelzővel _beépített hidraulikus Kit zárt tágulási tartállyal, keringető szivattyúval és biztonsági nyomásszeleppel _előkészítve a wi-fi készlethez (választható készlet) ON-OFF _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés Ø 8 cm apa só-bors kerámia fényes fehér kerámia (domborműves dekorációval) fehér üveg bordó kerámia (domborműves dekorációval) fekete üveg sötét szürke kerámia (domborműves dekorációval)

5 * T 5

6 Cherie UP H 15 kw_12 kw(h 2 O)_390 m 3 _62x57x115 cm Vízteres pellet kályha _acél és öntvény égőtér _programozás napi/heti _érintőképernyős panel _távirányító kijelzővel _beépített hidraulikus Kit zárt tágulási tartállyal, keringető szivattyúval és biztonsági nyomásszeleppel _előkészítve a wi-fi készlethez (választható készlet) ON-OFF _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés Ø 8 cm apa matt fehér acél bordó acél bronz acél zsírkő sotét szürke acél

7 * T 7

8 Dida Idro 15 kw_12 kw(h 2 O)_390 m 3 _55x57x113h cm Vízteres pellet kályha _acél burkolat kerámia fedlappal _acél és öntvény égőtér _szinoptikus panel a fedőlapon _programozás napi/heti _beépített hidraulikus Kit zárt tágulási tartállyal, keringető szivattyúval és biztonsági nyomásszeleppel _előkészítve a wi-fi készlethez (választható készlet) ON-OFF _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés belső Ø 8 cm fehér kerámia bordó kerámia pergamen kerámia

9 T Opciós 9

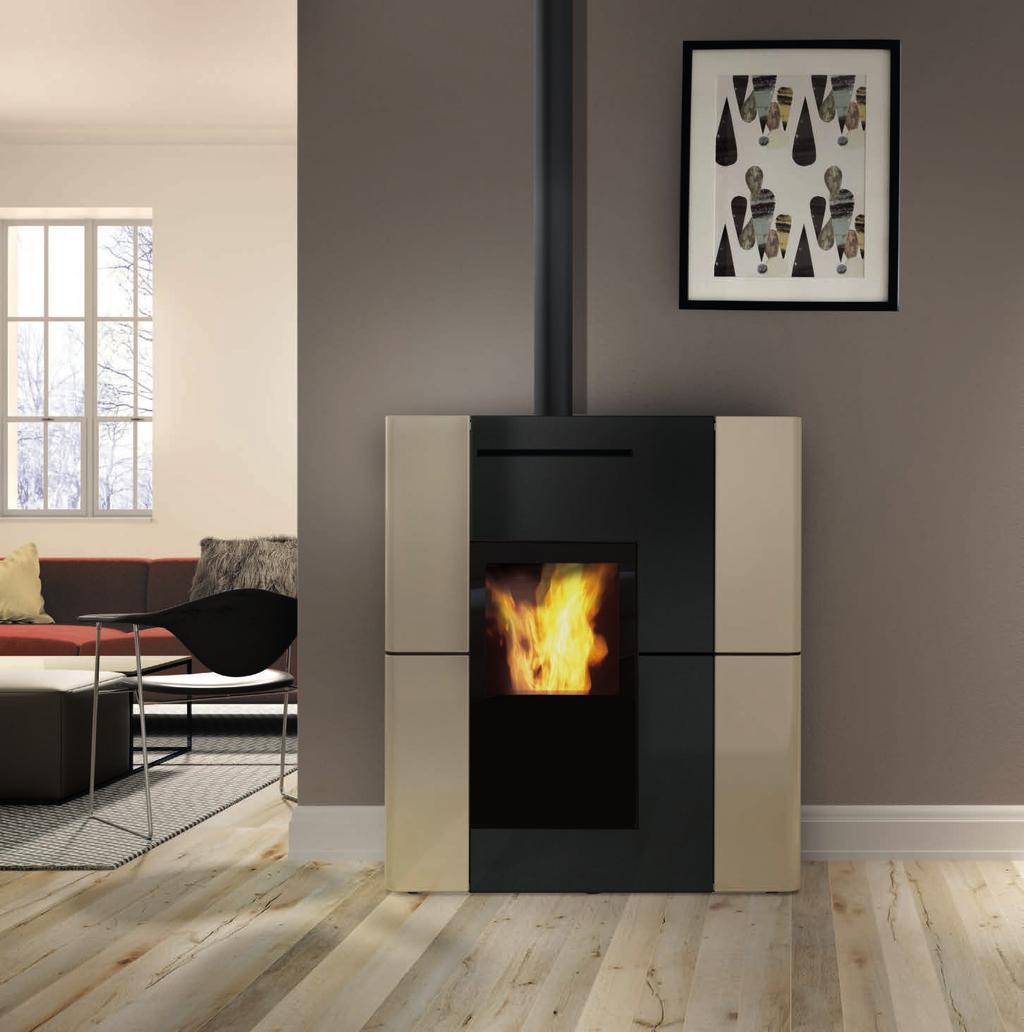

10 Blade H 18,7 kw_16,3 kw(h 2 O)_485 m 3 _106x39x122cm 22,5 kw_20 kw(h 2 O)_585 m 3 _106x39x122cm Vízteres pellet kályha Csökkentett mélység _kerámia burkolat _acél égőtér _programozás napi/heti _szinoptikus panel _zárt tágulási tartállyal _előkészítve a wi-fi készlethez (választható készlet) A megfelelő működéshez szükségszerű bekötni az R-RW-R2 kit valamelyikét ON-OFF _Inaktiválható meleg levegő ventilláció _felső füstkivezetés belső ø 8 cm, hátsó füstkivezető nyílás (opciós) bordó kerámia fényes fekete kerámia matt fehér kerámia bézs kerámia

11 11

12 Blade H 18,7 kw_16,3 kw(h 2 O)_485 m 3 _104x39x120,5 cm 22,5 kw_20 kw(h 2 O)_585 m 3 _104x39x120,5cm Vízteres pellet kályha Csökkentett mélység _acél burkolat _acél égőtér _programozás napi/heti _szinoptikus panel _zárt tágulási tartállyal _előkészítve a wi-fi készlethez (választható készlet) A megfelelő működéshez szükségszerű bekötni az R-RW-R2 kit valamelyikét ON-OFF _Inaktiválható meleg levegő ventilláció _felső füstkivezetés belső ø 8 cm, hátsó-, oldalsó- vagy füstkivezetés (opcionális Kit) bordó acél feket acél matt fehér acél bronz acél

13 13

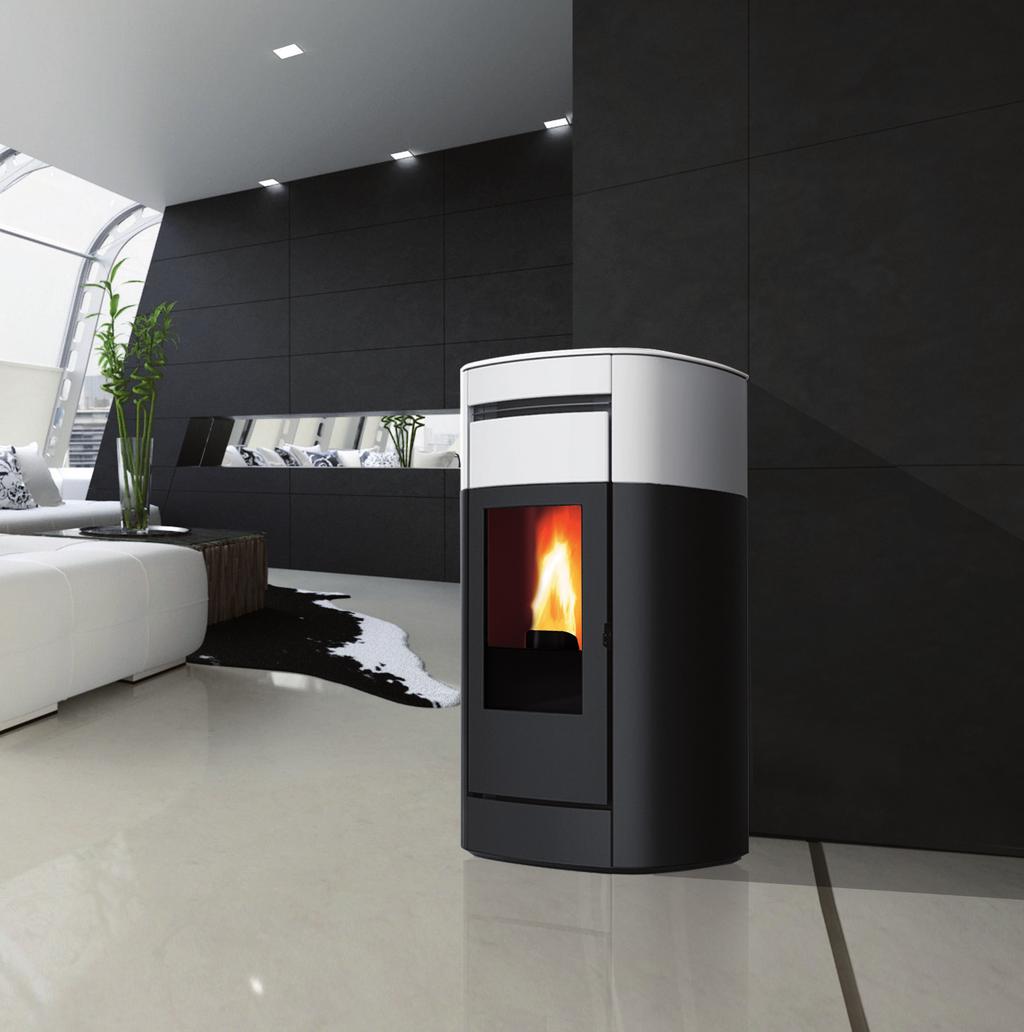

14 Vyda H 18,7 kw_16,3 kw(h 2 O)_485 m 3 _62,5x61,5xh120 cm 22,5 kw_20 kw(h 2 O)_585 m 3 _62,5x61,5xh120 cm Vízteres pellet kályha _acél burkolat kerámia- vagy zsírkő felső résszel _acél égőtér _programozás napi/heti _lenyitható szinoptikus panel _zárt tágulási tartállyal _előkészítve a wi-fi készlethez (választható készlet) A megfelelő működéshez szükségszerű bekötni az R-RW-R2 kit valamelyikét ON-OFF _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés belső Ø 8 cm matt fehér kerámia sötét szürke kerámia zsírkő

15 15

16 Kira H 18,7 kw_16,3 kw(h 2 O)_485 m 3 _65x63xh122 cm 22,5 kw_20 kw(h 2 O)_585 m 3 _65x63xh122 cm Vízteres pellet kályha _kerámia burkolat _acél égőtér _programozás napi/heti _lenyitható szinoptikus panel _zárt tágulási tartállyal _előkészítve a wi-fi készlethez (választható készlet) A megfelelő működéshez szükségszerű bekötni az R-RW-R2 kit valamelyikét ON-OFF _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés belső Ø 8 cm fényes fehér kerámia bordó kerámia pergamen kerámia

17 17

18 Layma Idro 18,7 kw_16,3 kw(h 2 O)_485 m 3 _60,5x61,5xh120 cm 22,5 kw_20 kw(h 2 O)_585 m 3 _60,5x61,5xh120 cm Vízteres Pellet kályha _acél burkolat kerámia fedlappal és intarziával _acél égőtér _programozás napi/heti _szinoptikus panel _zárt tágulási tartállyal _előkészítve a wi-fi készlethez (választható készlet) A megfelelő működéshez szükségszerű bekötni az R-RW-R2 kit valamelyikét ON-OFF _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés belső Ø 8 cm matt fehér kerámia bordó kerámia sötét szürke kerámia

19 19

20 Cubira 12 kw_7,5 kw(h 2 O)_315 m 3 _55x55,5xh132 cm Vízteres Fatüzelésű kályha Nagy üveg, amely kiemeli a tűz működésének természetességét. _acél burkolat _samott és acél tűztér _Cubira CS: zárt rendszerre kötéshez (beépített visszahűtő csőkígyó és biztonsági szelep) cm 33 cm 50 _felső füstkivezetés belső Ø 15 cm

21 21

22

23 23 Laguna W UP25/35 25_kW 25_kW 22,5 (H 2 O)_m 3 580_ 62x105x144h cm 35_kW 34,5_kW 31 (H 2 O)_m 3 805_ 62x122x144h cm Fatüzelésű kazán _hátsó füstkivezetés belső Ø 15 cm cm Faelgázosító technológia _acél égőtér _ Lambda Szonda _faelgázosítás és lefelé fordított lángú tüzelés _nagy teljesítményű égéstér _füstvédelmi rendszer a betöltés fázisában _elektronikus vezérlőpanel _max. 33 cm-es farönkök (Laguna W Up 25) _max. 50 cm-es farönkök (Laguna W Up 35) _füst bypass (a betöltőnyílás nyitásakor) _hőelvezető cső (zárt tartály esetén telepítendő) _elsődleges / másodlagos levegő zsalu _takarítóeszközök a szabvány szerinti 5. osztály ENERGETIKATI HATÉKONYSÁGI BESOROLÁS A+ AZ UE 2015/1187* RENDELET SZERINT *Utalás a katalógusban jelzett energetikai besorolásra, Július 1-től érvényes.

24 Kályhák Kandalló tűzterek Meleg levegő Több helység fűtésére Az Edilkamin kályhákat-, kandalló tűztereket és tűztérbetéteket egy- vagy több helység fűtésére tervezték az előállított meleg levegőn keresztül, - modelltől függően - légcsatornázással. * Leonardo System, az automata pelletégés szabályozásához. ON-OFF Inaktiválható meleg levegő ventilláció. relax A RELAX funkció biztosítja a kényszerventiláció kikapcsolását egy egyszerű mozdulattal, hogy a lehető legnagyobb csendben élvezze a hagyományos, természetes hőt. NIGHT A NIGHT funkció lehetővé teszi a kályha késleltetett kikapcsolását a kívánt időpontban, hogy a maximális komfortot biztosítsa tüzelőanyag pazarlás nélkül.

25 25 Vyda Air Tight old Juppy old Jane old Lille old Piro plus old Kira old Nara plus old Cherie Up old Vyda old Layma old Pellkamin 12 old Fiord old Windo3 P50 old A hermetikus kályhák a telepítés helységével szemben teljesen zártak: közvetlenül a kültérből szívják a levegőt (az égéshez és az üvegtisztításhoz), tehát a szoba levegőjétől függetlenül működnek, így ott nem kell egyéb légutánpótlásról gondoskodni. A passzív házak jellemzője a nagy mértékű hőszigetelés. A PH jelzéssel ellátott kályhák bármilyen lakótérbe beköthetők, de kifejezetten ajánlottak a modern passzív házakhoz. R R T T Rádióvezérlős távirányító alacsony fogyasztású e-paper technológiával Rádióvezérlős távirányító Távirányító Távirányító

26 Vyda Air Tight 10 kw_260 m 3 _55x55x106 cm Hermetikus pellet kályhák Passzív házakhoz is alkalmas _acél burkolat kerámia- vagy zsírkő felső résszel _öntvény égőtér _programozás napi/heti _NIGHT funkció _RELAX funkció _előkészítve a wi-fi készlethez (választható készlet) relax _Inaktiválható meleg levegő ventilláció _ csúsztatható fedlap a pellet feltöltéshez _hátsó füstkivezetés belső Ø 8 cm opció: -felső füstkivezetés belső Ø 8 cm matt fehér kerámia sötét szürke kerámia zsírkő

27 NIGHT R 27

28

29 T Opciós 29 Juppy 4,9 kw_130 m 3 _46x49xh94,5 cm Pellet kályhák _acél burkolat kerámia fedlappal _scamolex égőtér _programozás napi/heti _szinoptikus panel _előkészítve a wi-fi készlethez (választható készlet) _hátsó füstkivezetés belső Ø8 cm bordó kerámia matt fehér kerámia bézs kerámia

30 Jane 4,9 kw_130 m 3 _46x49xh92 cm Pellet kályhák _acél burkolat kerámia intarziával _öntvény égőtér _programozás napi/heti _NIGHT funkció _RELAX funkció _előkészítve a wi-fi készlethez (választható készlet) relax _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés belső Ø 8 cm fekete kerámia bordó kerámia matt fehér kerámia pergamen kerámia

31 NIGHT R 31

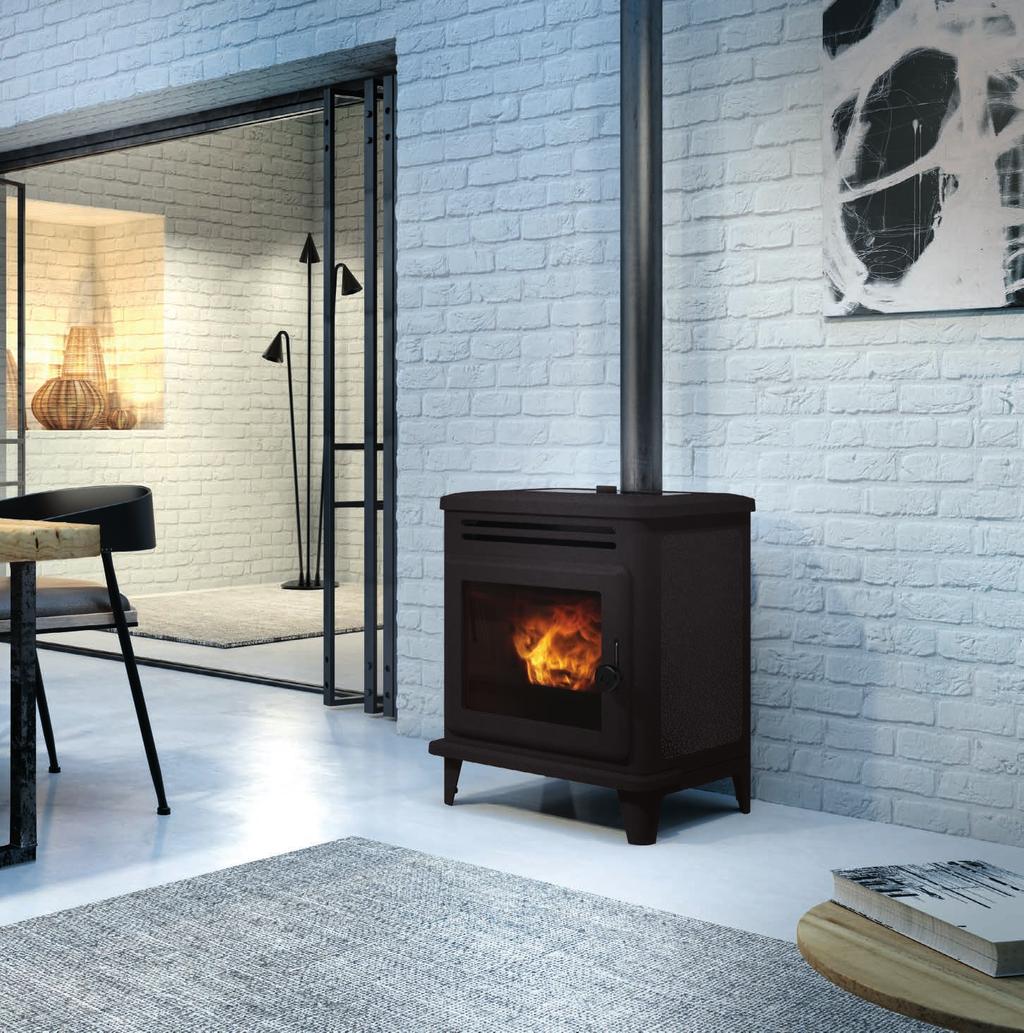

32 Lille *5 kw_130 m 3 _64x58xh80 cm *8 kw_210 m 3 _64x58xh80 cm Pellet kályhák _teljes mértékben öntvény, öntvény égőtérrel _programozás napi/heti _NIGHT funkció _RELAX funkció _lehetőség a lábak kiiktatására _előkészítve a wi-fi készlethez (választható készlet) relax _Inaktiválható meleg levegő ventilláció _felső- vagy hátsó füstkivezetés ø 8 cm Fekete stokkolt mintázatú öntvény *Tanusítás fázisában

33 NIGHT R 33

34 Piro plus 9 kw_235 m 3 _46x49xh102 cm Pellet kályhák _acél burkolat kerámia fedlappal _scamolex égőtér _programozás napi/heti _szinoptikus panel _előkészítve a wi-fi készlethez (választható készlet) Piro plus egy másik helységbe elcsatornázható (opciós Kit) _hátsó füstkivezetés belső Ø8 cm bordó kerámia matt fehér kerámia bézs kerámia

35 T Opciós 35

36

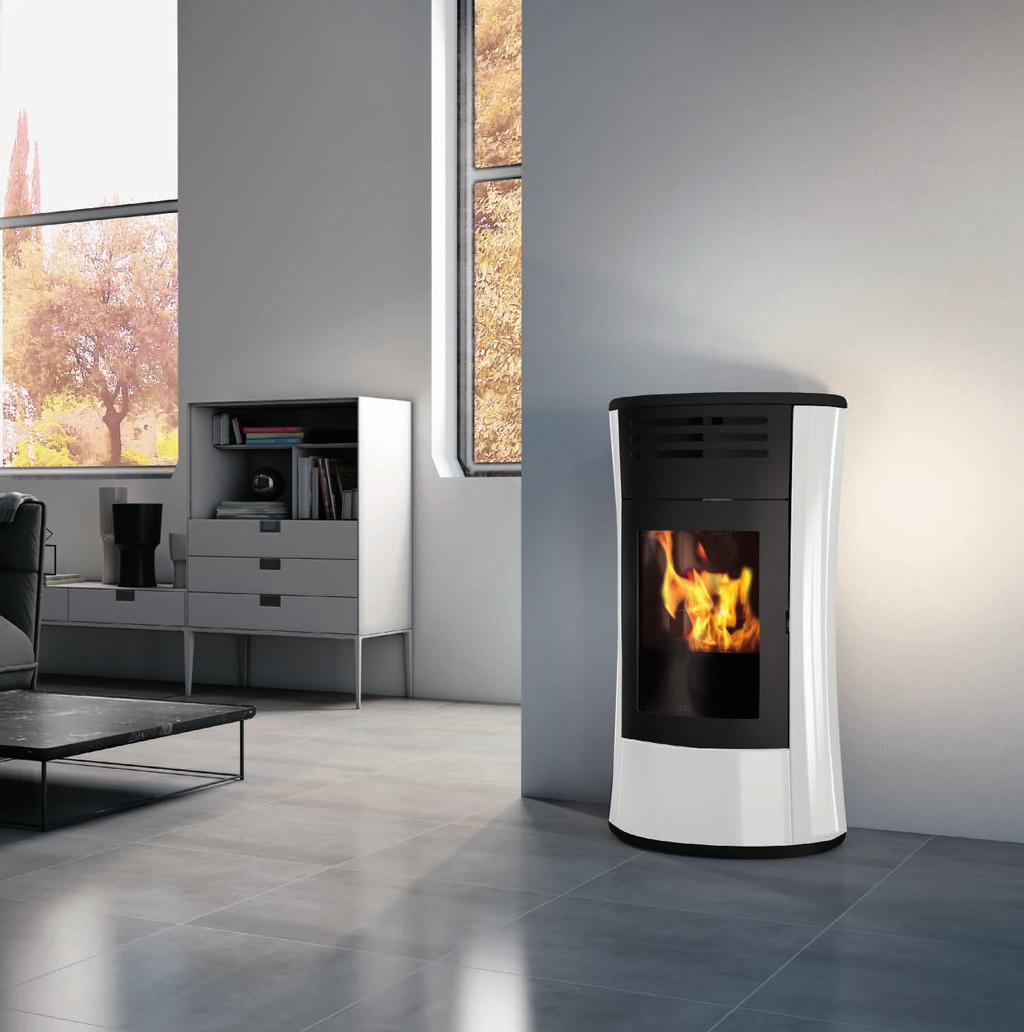

37 NIGHT R 37 Nara plus 9 kw_235 m 3 _46x49xh99 cm Pellet kályhák Sok meleg kis helyen. _acél burkolat kerámia intarziával _öntvény égőtér _NIGHT funkció _RELAX funkció _nagy mértékű autonómia _előkészítve a wi-fi készlethez (választható készlet) relax Nara plus egy másik helységbe elcsatornázható (opciós Kit) _Intaktiválható meleg levegő ventilláció _hátsó füstkivezetés belső Ø 8 cm fekete kerámia bordó kerámia matt fehér kerámia olajszín kerámia

38 Cherie UP 11 kw_285 m 3 _62x57xh115 cm Pellet kályhák _öntvény szerkezet és égőtér _programozás napi/heti _NIGHT funkció _RELAX funkció _meleg levegő elcsatornázhatósága hátsó kivezetéssel Ø 6 cm _rádióvezérlő alacsony fogyasztású e-paper _előkészítve a wi-fi készlethez (választható készlet) relax _Inaktiválható meleg levegő ventilláció egy másik helységbe elcsatornázható (opciós Kit) _hátsó füstkivezetés Ø 8 cm apa só-bors kerámia fehér üveg fényes fehér kerámia (domborműves dekorációval) fekete üveg bordó kerámia (domborműves dekorációval) Sötét szürke kerámia (domborműves dekorációval)

39 NIGHT R 39

40 Cherie UP 11 kw_285 m 3 _62x57xh115 cm Pellet kályhák _öntvény szerkezet és égőtér _hátsó füstkivezetés Ø 8 cm apa _programozás napi/heti _NIGHT funkció _RELAX funkció _meleg levegő elcsatornázhatósága hátsó kivezetéssel Ø 6 cm _rádióvezérlő alacsony fogyasztású e-paper _előkészítve a wi-fi készlethez (választható készlet) relax _Inaktiválható meleg levegő ventilláció _elcsatornázható levegő (opciós Kit) _hátsó füstkivezetés Ø 8 cm apa matt fehér acél bordó acél zsírkő bronz acél sotét szurke acél

41 NIGHT R 41

42

43 NIGHT R 43 Vyda 14 kw_365 m 3 _62,5x61,5xh120 cm Pellet kályhák _acél burkolat kerámia- vagy zsírkő felső résszel _öntvény égőtér _NIGHT funkció _RELAX funkció _meleg levegő elcsatornázhatósága hátsó kivezetéssel Ø 6 cm _előkészítve a wi-fi készlethez (választható készlet) relax _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés belső Ø 8 cm _elcsatornázható levegő (opciós Kit) matt fehér kerámia sötét szürke kerámia zsírkő

44 Kira 14 kw_365 m 3 _65x63xh122 cm Pellet kályhák _kerámia burkolat _öntvény égőtér _programozás napi/heti _NIGHT funkció _RELAX funkció _meleg levegő elcsatornázhatósága hátsó kivezetéssel Ø 6 cm _előkészítve a wi-fi készlethez (választható készlet) relax _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés belső Ø 8 cm Elcsatornázható levegő (opciós Kit) fényes fehér kerámia bordó kerámia pergamen kerámia

45 NIGHT R 45

46 Layma 14 kw_365 m _60,5x61,5xh120 cm 3 Pellet kályhák _acél burkolat kerámia fedlappal és intarziával _scamolex égőtér _szinoptikus panel _programozás napi/heti _meleg levegő elcsatornázhatósága hátsó kivezetéssel Ø 6 cm _előkészítve a wi-fi készlethez (választható készlet) ON OFF _Inaktiválható meleg levegő ventilláció _hátsó füstkivezetés belső Ø 8 cm _elcsatornázható levegő (opciós Kit) matt fehér kerámia bordó kerámia sötét szürke kerámia

47 T Opciós 47

48 Fiord 6 kw_155 m 3 _47x41,5xh133,5 cm 8 kw_210 m 3 _47x41,5xh133,5 cm Fatüzelésű kályhák Nagy üveg, amely kiemeli a tűz működésének természetességét. _acél burkolat zsírkő fiókkal _scamolex égőtér (opció: öntvény) _automatikusan záródó ajtó, lengéscsillapítóval _meleg levegő természetes légáramlással _elcsatornázható meleg levegő KIT AIR DIFFUSER KÖZELI szerelvénnyel (opció) _szabályozható égési levegő _kit az automata begyújtáshoz (opció) cm 25 cm 33 _alsó fatároló fiók (30 kg-ig) _felső- vagy hátsó füstkivezetés Ø 15 cm apa Kit AIR DIFFUSER egy másik helyiség fűtéséhez feket acél _zsírkő fiók

49 49

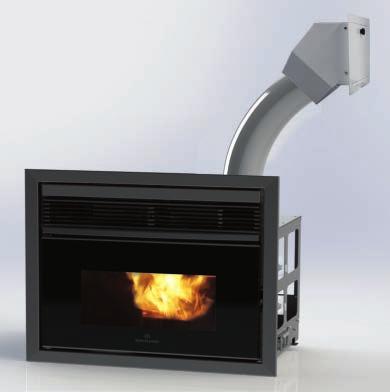

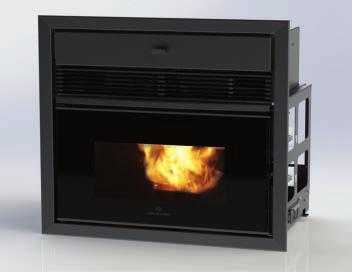

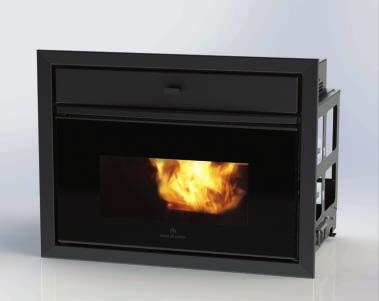

50 Pellkamin kw_315 m 3 Pellet kandalló tűzterek _öntvény égőtér _beköthető a padlózat közelében is _NIGHT funkció _RELAX funkció _LABEL kiegyenlítő légbeeresztő _előkészítve a wi-fi készlethez (választható készlet) _állítható magasságú tartóváz (opció) _felső füstkivezetés belső Ø 8 cm * * * _feltöltés betöltőnyíláson keresztül A. _cm 93x60,5xh58 C. _cm 93x63xh79 ** ** ** _feltöltés fiókkal B. _cm 93x63xh75 D. _cm 93x63xh87 A. B. Elcsatornázható levegő C. D. Inaktiválható frontális levegő _2 LABEL légbefúvó, ventillációs kit (külső) _2 LABEL légbefúvó, frontális levegő ventilláció _légbefúvók (opció)

51 NIGHT R 51 Label Sharp

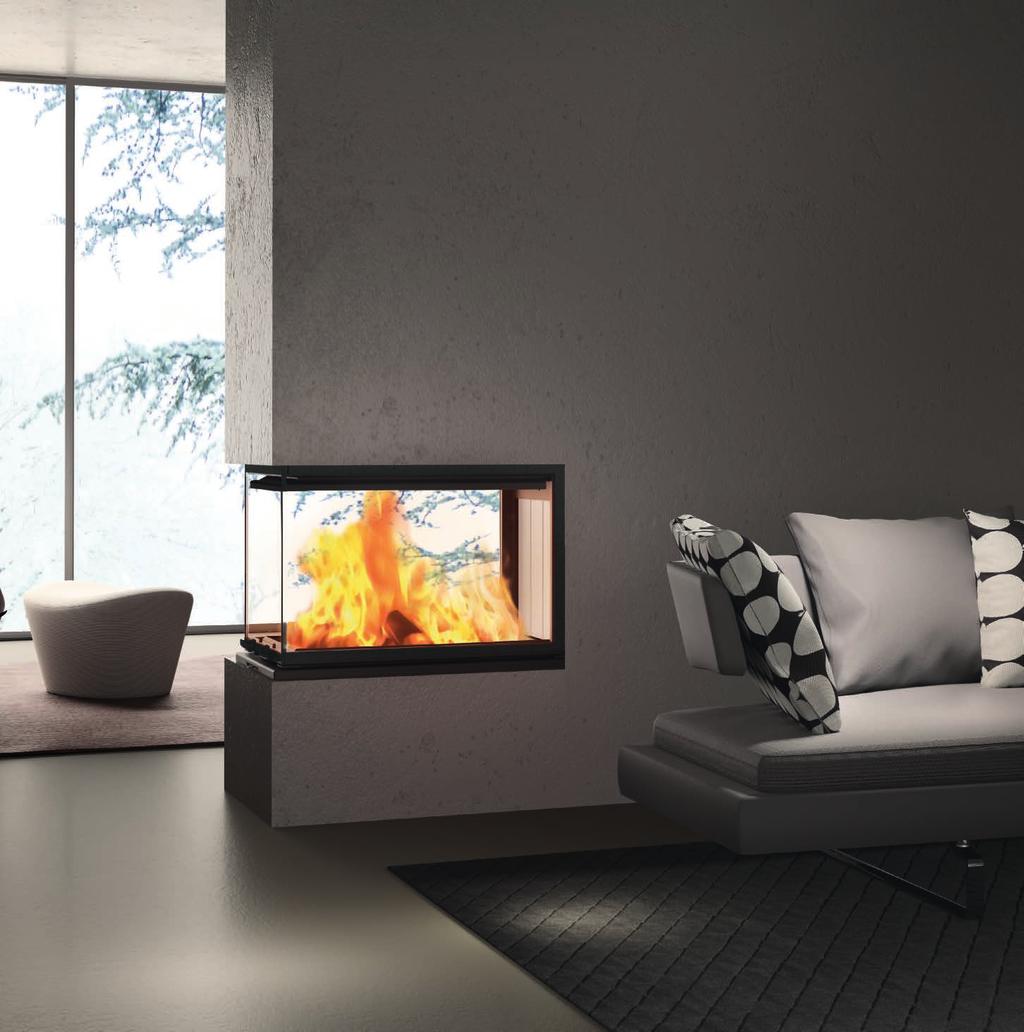

52 Windo3 P50 12 kw_315 m 3 _92x58xh150 cm Fatüzelésű tűzterek Fatüzelésű tűztér 3 oldali üvegezéssel _Samott égőtér Kit uno bis - quattro bis - cinque bis Elcsatornázható levegő (opciós Kit) New KIT AIR DIFFUSER egy közeli vagy távoli helyiség fűtéséhez (opció) _Felső füstkivezetés belső Ø 20 cm

53 53

54 VÍZTERES PELLET KÁLYHÁK cherie up h Ø 8 cm füstelvezetés Ø 4 cm levegőbemenet Ø 5 cm levegőbemenet ,5 120, ,5 7, Ø 5 cm levegőbemenet 10 25, dida idro Ø 4 cm levegőbemenet ,5 Ø 8 cm füstelvezetés R: 3/4 visszatérő 5 6 blade h Acél Ø 8 cm füstelvezetés Ø 8 cm füstelvezetés Ø 8 cm füstelvezetés blade h Kerámia Ø 8 cm füstelvezetés Ø 8 cm füstelvezetés Ø 8 cm füstelvezetés ,5

55 55 kira h Ø 8 cm füstelvezetés Ø 5 cm levegőbemenet vyda h 62,5 120 Ø 5 cm levegőbemenet 47 61, LAYMA idro Ø 5 cm levegőbemenet Ø 8 cm füstelvezetés Ø 8 cm füstelvezetés 14 14

56 Vízteres Fatüzelésű kályha cubira cubira CS termikus leeresztőszelep (Cubira CS) 21 M kit nélkül Ø 15 cm füstelvezetés 60,5 55, R kit nélkül Ø 13,5 cm levegőbemenet 27,5 14 * M: 3/4 előremenő * *ACS: használati meleg víz R: 3/4 visszatérő *AFS: hideg használati víz *opcionális Edilkamin készlet használatával Fatüzelésű kazán laguna w up 25/35* 62 Ø 15 cm füstelvezetés M előremenő 1 1/4 M előremenő 1 1/4 105/122* ,5 11 5,5 12,5 119,5 105/122* Sc 1/ R visszatérő 1 1/4

57 Pellet kályhák 57 vyda Air Tight Ø 8 cm füstelvezetés 55 LILLE Ø 8 cm füstelvezetés Ø 4 cm levegőbemenet 26, juppy jane 46 Ø 4 cm levegőbemenet 46 Ø 4 cm levegőbemenet 94,5 Ø 8 cm füstelvezetés 92 Ø 8 cm füstelvezetés PIRO Plus Ø 6 cm fűtés levegőkimenet Ø 4 cm levegőbemenet Ø 8 cm füstelvezetés 24, Ø 8 cm füstelvezetés nara plus Ø 4 cm levegőbemenet Ø 8 cm füstelvezetés 24, Ø 6 cm fűtés levegőkimenet

58 Pellet kályhák cherie up Ø 6 cm fűtés levegőkimenet Ø 8 cm füstelvezetés Ø 4 cm levegőbemenet LAYMA 60,5 Fatüzelésű kályhák fiord Ø 15 cm füstelvezetés Ø 15 cm füstelvezetés Ø 15 cm füstelvezetés Ø 15 cm füstelvezetés Ø 15 cm füstelvezetés 47 23,5 41,5 23,5 48,5 133,5 131,5 47,5 61, vyda KIRA 62, , , Ø 10 cm fűtés levegőkimenet* 2,4 Ø 10 cm levegőbemenet 41,5 * Air diffuser készlettel

59 Pellet kandalló tűzterek 59 pellkamin 12 (A) Ø 8 cm füstelvezetés 12 87,5 Ø 15 cm betöltő nyílás 93 PELLKAMIN 12 FIÓK KIT (B) PELLKAMIN 12 FRONTÁLIS LEVEGŐ KIT (C) 60,5 Ø 8 cm füstelvezetés 12 87,5 93 Ø 8 cm füstelvezetés 12 87,5 93 PELLKAMIN 12 FRONTÁLIS LEVEGŐ KIT FIÓKKAL (D) Ø 8 cm füstelvezetés 12 87, , , , Ø5 cm levegőbemenet Ø 10 cm 93 fűtés levegőkimenet 60,5 15 2,5 93 2,5 93 2,5 93 Fatüzelésű tűzterek WINDO3 P50 Ø 20 cm füstelvezetés Ø 20 cm füstelvezetés 58 53, , , ,5 53,6 fűtés levegőkimenet Ø 14 cm: Air diffuser kit nélkül Ø 10 cm: Air diffuser Kit-tel 56 Ø 14 cm levegőbemenet Ø 14 cm fűtés levegőbemenet

60 Kg Kg Pellet tartály VYDA** Air Tight Juppy JANE LILLE** PIRO plus NARA plus CHERIE UP VYDA** KIRA** LAYMA** kw kw Hasznos teljesítmény 10* 2,3-4,9 2,3-4,9 2,4-5* 2,4-8* 2,7-9 2,7-9 5,5-11 3,5-14* 3,5-14* 3,5-14* Kg/h Kg/h min - max Fogyasztás ** 0,7-2,2 0,5-1,1 0,5-1,1 0,5-1,1 0,5-1,8 0,6-2,1 0,6-2,1 1,2-2,5 0,8-3,2 0,8-3,2 0,8-3,2 h h min - max Autonóm működés m 3 m 3 Felfűthető légtér*** % cm Hatásfok 90 90,2 90, ,3 90,3 90, cm Ø Füstkivezetés M/F 8 M 8 M 8 M 8 F 8 M 8 M 8M 8 M 8 M 8 M cm Kg cm Ø Meleg levegő kivezetés Kg Súly csomagolással / / / / 1x Ø 6 cm 1x Ø 6 cm 2x Ø 6 cm 2x Ø 6 cm 2x Ø 6 cm 2x Ø 6 cm SL Leonardo System SL / SL SL / SL SL SL SL / Égésellenőrzés: automatikusan szabályozza az égést, hogy megakadályozza a fűtőanyag esetleges kihullását. Autoclean: automatikus égetőtégely tisztítás Szinoptikus panel / / / / / / / GSM Wi-Fi GSM: telefonon keresztül, távolról történő szabályozás előkészítése Előkészítve a wi-fi készlethez (választható készlet) Comfort clima: a kályha kikapcsol kívánt hőmérséklet elérésekor Programozó óra: bekapcsolás / kikapcsolás a kívánt időben NIGHT Night funkció / / / relax Relax funkció / / / Hermetikus Pellet kályha / / / / / / / / / **Projekt adatok *Tanusítás fázisában **A fűtőanyag fogyasztás kalkulációjához a pellet esetében 4,8 kw/kg, a fa esetében pedig 4,6 kw/kg fűtőértékeket alkalmazzuk. ***A felfűthető légtér kiszámítása a 33 kcal/m 3 h szükségleten alapul. Ugyanez a mennyiség többé-kevésbé módosulhat a lakótér szigetelésének mértéke, elhelyezkedése vagy egyéb külső körülmények miatt. M - füstkivezetés belső / F - füstkivezetés külső

61 61 Kg kw Kg/h h m 3 % cm cm Kg FIORD PELLKAMIN 12 windo 3 P50** / 17 / 6 8 1,5 2 3, * 0,8-2,8 3,2 / 6-18 / ,6 90, M 8 M 20 F 1x Ø 10 cm 2x Ø 10 cm 4x Ø 14 cm SL / SL / / / / / / / / GSM / / Wi-Fi / / / / / / relax NIGHT / / / / / / /

62 Kg Kg Pellet tartály cherie up h dida idro blade h VYDA H KIRA H Layma idro CUBIRA CUBIRA CS LAGUNA W** UP 25 LAGUNA W** UP / / / kw kw Hasznos teljesítmény 4,8-15 4,8-15 4,9-18,7 4,9-22,5 4,9-18,7 4,9-22,5 4,9-18,7 4,9-22,5 4,9-18,7 4,9-22,5 5,8-12 / / kw kw / / / / / / / 25* 34,5* kw H 2 O Kg/h h kw vízoldali Kg/h min - max Fogyasztás** h min - max Autonóm működés 1-3,4 1-3, ,3 20 1,1-4,2 1,1-5, ,3 20 1,1-4,2 1,1-5, ,3 20 1,1-4,2 1,1-5, ,3 20 1,1-4,2 1,1-5, ,5 22,5 31 1,4-3 5,4 7,5 / / / m 3 % cm Kg SL m 3 Felfűthető légtér*** Hatásfok 91,6 91,6 m Füstkivezetés M/F Kg Súly csomagolással ,3 92, ,3 92, ,3 92, ,3 92, , M 8 M 8 M 8 M 8 M 8 M 15 F 15 M 15 M Leonardo System SL / SL SL SL / / / / Égésellenőrzés: automatikusan szabályozza az égést, hogy megakadályozza a fűtőanyag esetleges kihullását. Autoclean: automatikus égetőtégely tisztítás / / / / / / Szinoptikus panel touch / / / GSM Wi-Fi check GSM: telefonon keresztül, távolról történő szabályozás előkészítése Előkészítve a wi-fi készlethez (választható készlet) Comfort clima: a kályha kikapcsol kívánt hőmérséklet elérésekor Hidegteszt: lehetővé teszi az esetelegesen előforduló problémák azonosítását. Programozó óra: bekapcsolás / kikapcsolás a kívánt időben / / / / / / / / / / / Víztartalom beépített hidraulikus Kit zárt tágulási tartállyal, keringető szivattyúval és biztonsági nyomásszeleppel / / / / / / / zárt tágulási tartály / / / / / **Projekt adatok *Tanusítás fázisában **A fűtőanyag fogyasztás kalkulációjához a pellet esetében 4,8 kw/kg, a fa esetében pedig 4,6 kw/kg fűtőértékeket alkalmazzuk. ***A felfűthető légtér kiszámítása a 33 kcal/m 3 h szükségleten alapul. Ugyanez a mennyiség többé-kevésbé módosulhat a lakótér szigetelésének mértéke, elhelyezkedése vagy egyéb külső körülmények miatt. M - füstkivezetés belső / F - füstkivezetés külső

63 63 EdilKamin S.p.A. fenntartja magának a jogot a műszaki és az illusztrált esztétikai elemek módosítására, előzetes értesítés nélkül, és nem vállal felelősséget az esetleges nyomdai hibákért. A képek tájékoztató jellegűek. A korrekt telepítés érdekében kövesse a műszaki leírásban leírtakat. A leszállított márvány- vagy kő elemek eltérést mutathatnak az ebben a dokumentumban szereplő képekhez képest.
