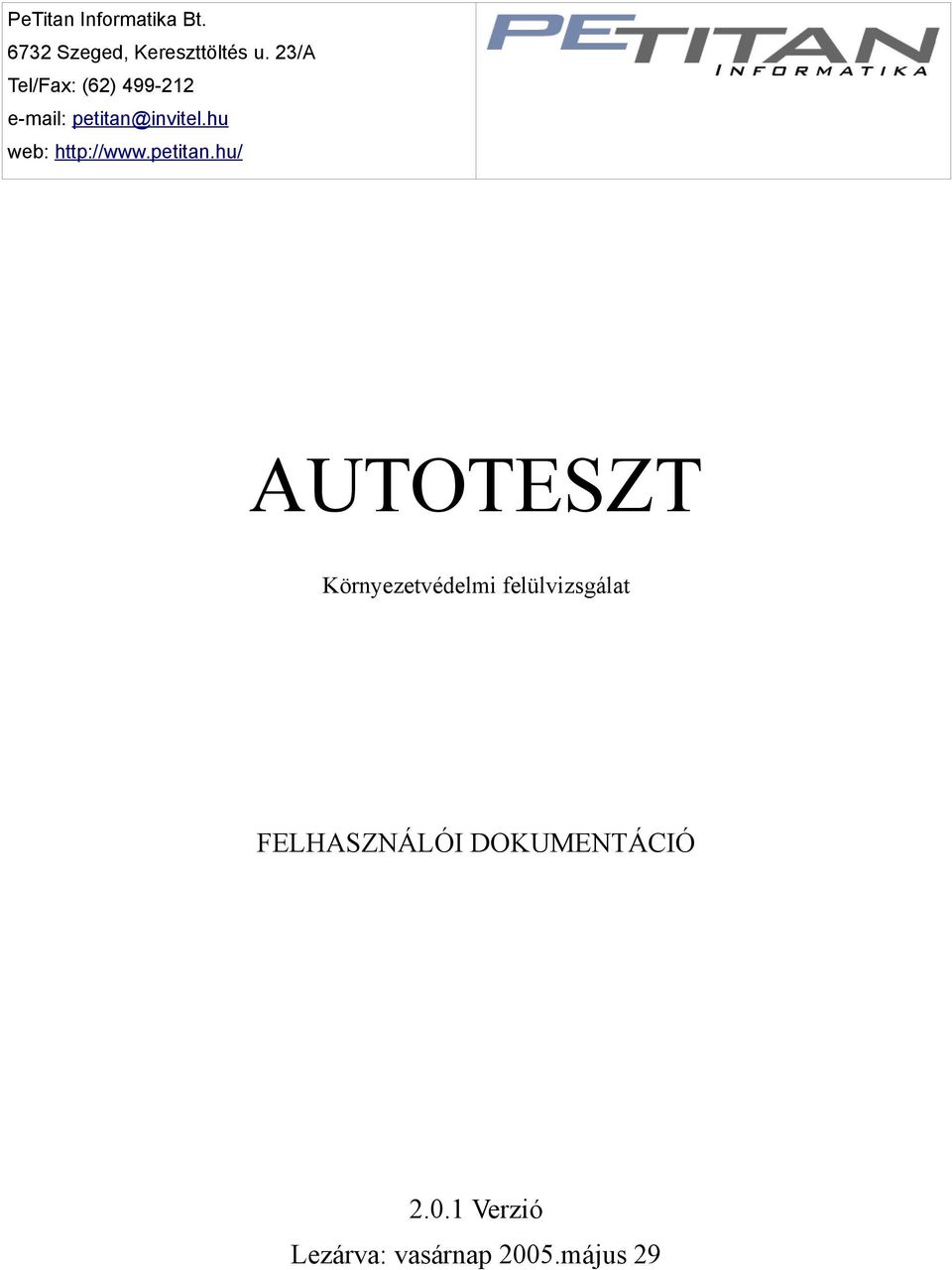

AUTOTESZT FELHASZNÁLÓI DOKUMENTÁCIÓ Verzió Lezárva: vasárnap 2005.május 29. Környezetvédelmi felülvizsgálat

Átírás

1 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: AUTOTESZT Környezetvédelmi felülvizsgálat FELHASZNÁLÓI DOKUMENTÁCIÓ Verzió Lezárva: vasárnap 2005.május 29

2 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: Tartalomjegyzék 1 Bevezető Rendszer követelmények Telepítés A Program főmenüje Törzsadatok karbantartó Tulajdonos karbantartó Felhasználói paraméterek karbantartó Felhasználói jogosultság karbantartó Cégadatok karbantartása Megrendelések Tanúsítvány nyomtatás Adatkarbantartás Biztonsági mentés Felülvizsgálatokhoz szükséges adatok megadása Gépjármű azonosító adatok megadása Környezetvédelmi felülvizsgálat Ottómotor felülvizsgálat Gépjármű kiválasztása Gyári határértékek megadása Szubjektív vizsgálat Mérésvezérlő program indítása Mérési program IIIIII Mérési program IV Előgyújtás zárásszög megadása Naplószám, Igazolólap szám megadása Tanúsítvány nyomtatása Dízelmotoros felülvizsgálat Gépjármű kiválasztása Gyári határértékek megadása Szubjektív vizsgálat Emisszió értékek ellenőrzése Naplószám, Igazolólap szám megadása Tanúsítvány nyomtatása Adminisztratív felülvizsgálat Kétütemű gépjárművek felülvizsgálata Internetes adatküldés Adatszolgáltatás igazolólap kezelő program részére Emisszió mérő kalibrálás hitelesítés Műszeregység beállítások Naplószám Igazolólap szám pótlása...93 Zöldkártya oldal

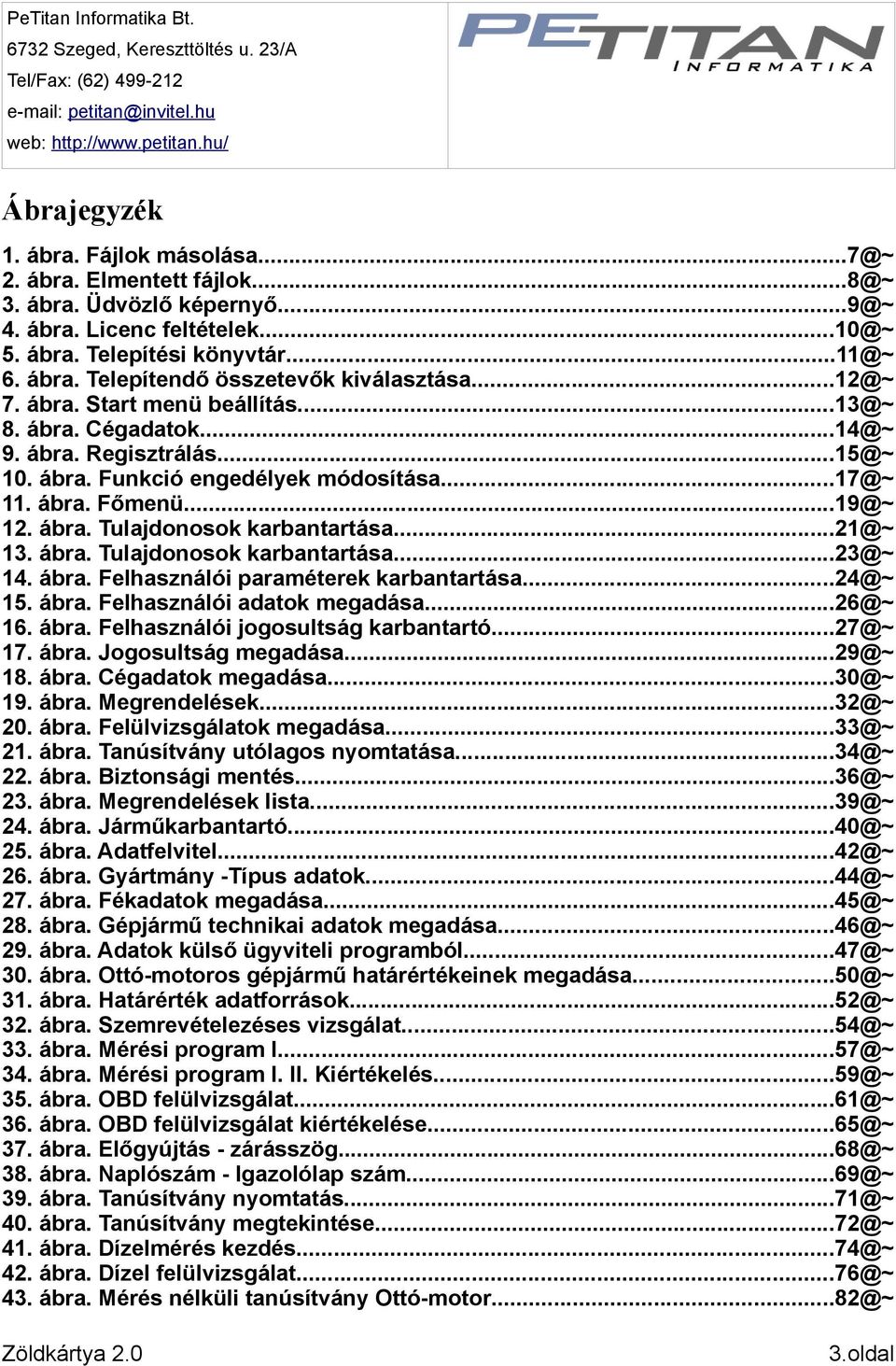

3 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: Ábrajegyzék 1. ábra. Fájlok 2. ábra. Elmentett 3. ábra. Üdvözlő 4. ábra. Licenc 5. ábra. Telepítési 6. ábra. Telepítendő összetevők 7. ábra. Start menü 8. ábra. 9. ábra. 10. ábra. Funkció engedélyek 11. ábra. 12. ábra. Tulajdonosok 13. ábra. Tulajdonosok 14. ábra. Felhasználói paraméterek 15. ábra. Felhasználói adatok 16. ábra. Felhasználói jogosultság 17. ábra. Jogosultság 18. ábra. Cégadatok 19. ábra. 20. ábra. Felülvizsgálatok 21. ábra. Tanúsítvány utólagos 22. ábra. Biztonsági 23. ábra. Megrendelések 24. ábra. 25. ábra. 26. ábra. Gyártmány Típus 27. ábra. Fékadatok 28. ábra. Gépjármű technikai adatok 29. ábra. Adatok külső ügyviteli 30. ábra. Ottómotoros gépjármű határértékeinek 31. ábra. Határérték 32. ábra. Szemrevételezéses 33. ábra. Mérési program 34. ábra. Mérési program I. II. 35. ábra. OBD 36. ábra. OBD felülvizsgálat 37. ábra. Előgyújtás 38. ábra. Naplószám Igazolólap 39. ábra. Tanúsítvány 40. ábra. Tanúsítvány 41. ábra. Dízelmérés 42. ábra. Dízel 43. ábra. Mérés nélküli tanúsítvány Zöldkártya oldal

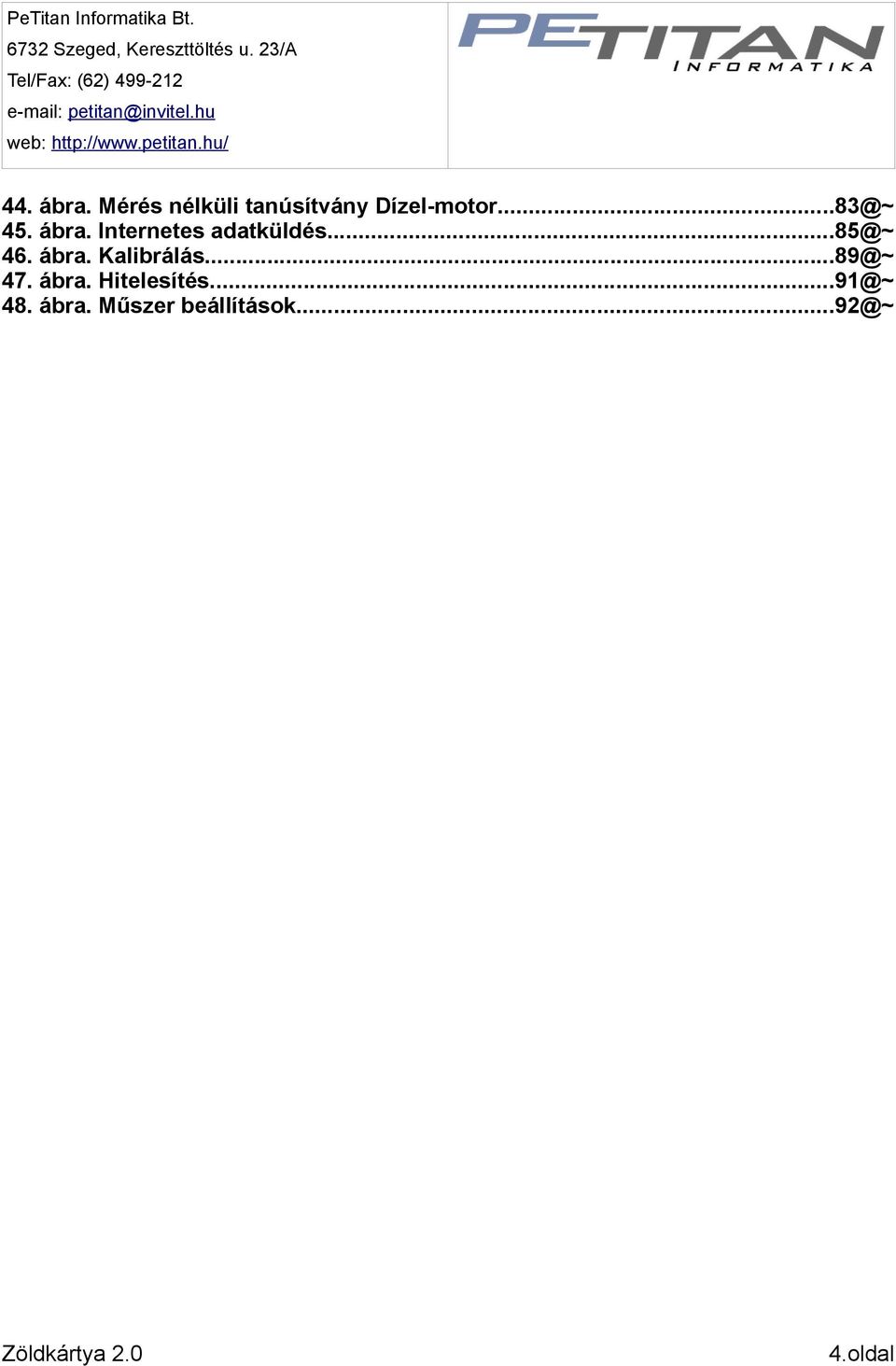

4 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: ábra. Mérés nélküli tanúsítvány 45. ábra. Internetes 46. ábra. 47. ábra. 48. ábra. Műszer Zöldkártya oldal

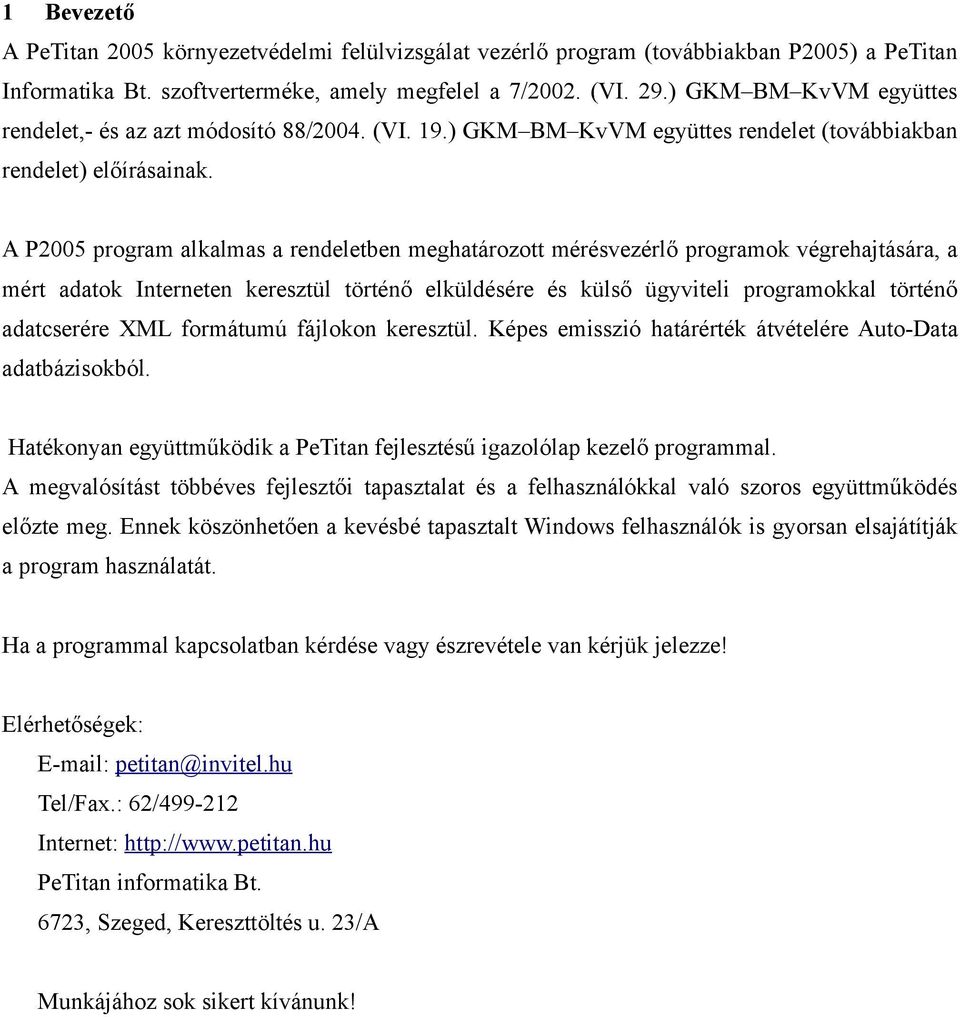

5 1 Bevezető A PeTitan 2005 környezetvédelmi felülvizsgálat vezérlő program (továbbiakban P2005) a PeTitan Informatika Bt. szoftverterméke, amely megfelel a 7/2002. (VI. 29.) GKM BM KvVM együttes rendelet, és az azt módosító 88/2004. (VI. 19.) GKM BM KvVM együttes rendelet (továbbiakban rendelet) előírásainak. A P2005 program alkalmas a rendeletben meghatározott mérésvezérlő programok végrehajtására, a mért adatok Interneten keresztül történő elküldésére és külső ügyviteli programokkal történő adatcserére XML formátumú fájlokon keresztül. Képes emisszió határérték átvételére AutoData adatbázisokból. Hatékonyan együttműködik a PeTitan fejlesztésű igazolólap kezelő programmal. A megvalósítást többéves fejlesztői tapasztalat és a felhasználókkal való szoros együttműködés előzte meg. Ennek köszönhetően a kevésbé tapasztalt Windows felhasználók is gyorsan elsajátítják a program használatát. Ha a programmal kapcsolatban kérdése vagy észrevétele van kérjük jelezze! Elérhetőségek: petitan@invitel.hu Tel/Fax.: 62/ Internet: PeTitan informatika Bt. 6723, Szeged, Kereszttöltés u. 23/A Munkájához sok sikert kívánunk!

6 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 2 Rendszer követelmények Operációs rendszer: Windows 98 vagy későbbi verzió / NT 4.0 / 2000 / XP Internet Explorer 5.5 vagy magasabb verziója Hardver követelmény: Processzor: PIII 800 Mhz vagy ennél magasabb órajelű Memória: 128 Mb Merevlemez: 78 Mb szabad hely a program telepítéséhez. A mérések során az adatbázis mérete növekszik Legalább egy USB aljzat Rendszerkiépítéstől függően 14 soros port Zöldkártya oldal

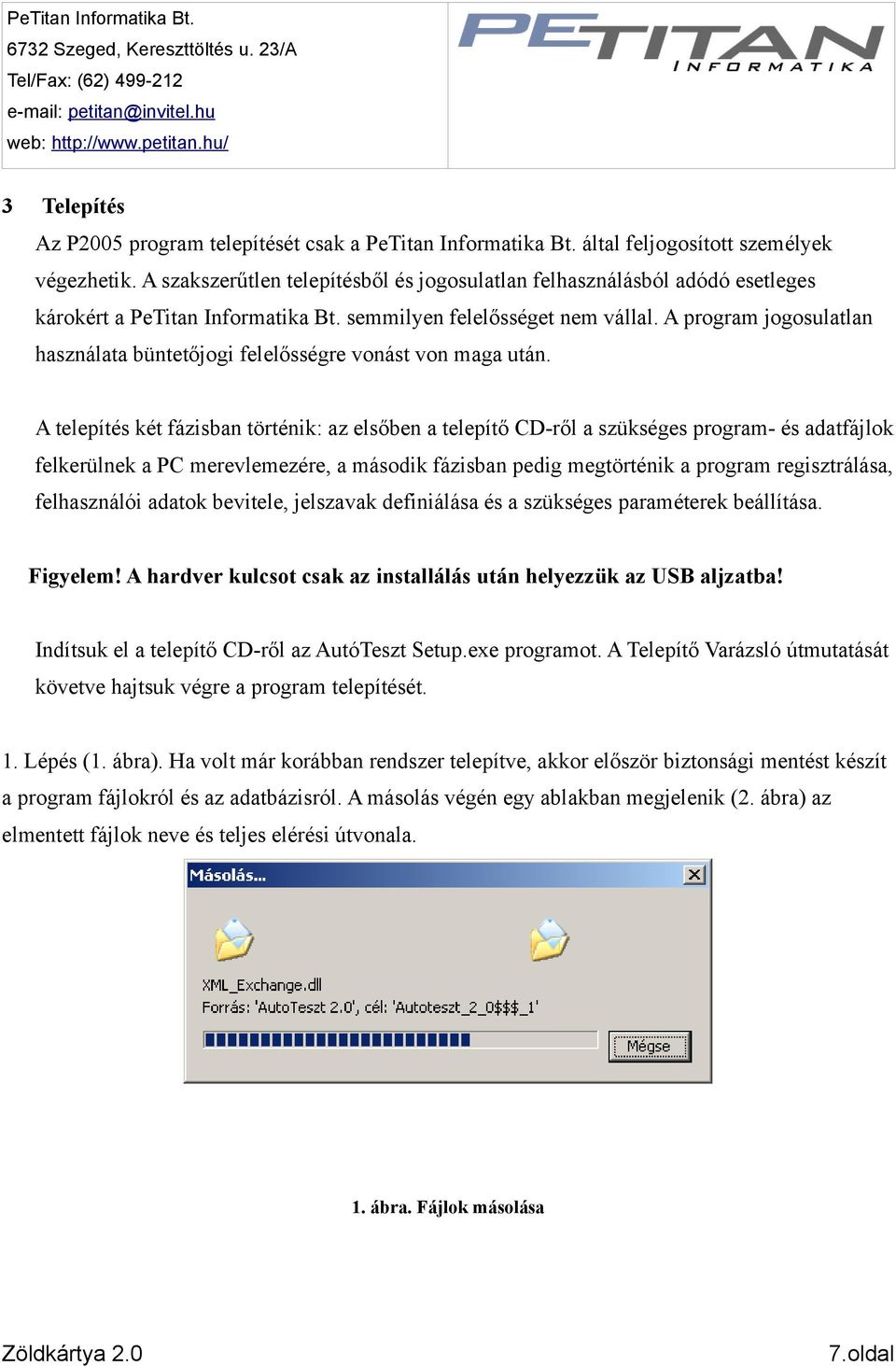

7 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 3 Telepítés Az P2005 program telepítését csak a PeTitan Informatika Bt. által feljogosított személyek végezhetik. A szakszerűtlen telepítésből és jogosulatlan felhasználásból adódó esetleges károkért a PeTitan Informatika Bt. semmilyen felelősséget nem vállal. A program jogosulatlan használata büntetőjogi felelősségre vonást von maga után. A telepítés két fázisban történik: az elsőben a telepítő CDről a szükséges program és adatfájlok felkerülnek a PC merevlemezére, a második fázisban pedig megtörténik a program regisztrálása, felhasználói adatok bevitele, jelszavak definiálása és a szükséges paraméterek beállítása. Figyelem! A hardver kulcsot csak az installálás után helyezzük az USB aljzatba! Indítsuk el a telepítő CDről az AutóTeszt Setup.exe programot. A Telepítő Varázsló útmutatását követve hajtsuk végre a program telepítését. 1. Lépés (1. ábra). Ha volt már korábban rendszer telepítve, akkor először biztonsági mentést készít a program fájlokról és az adatbázisról. A másolás végén egy ablakban megjelenik (2. ábra) az elmentett fájlok neve és teljes elérési útvonala. 1. ábra. Fájlok másolása Zöldkártya oldal

8 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 2. ábra. Elmentett fájlok 2. Lépés (3. ábra). Az Üdvözlő képernyőn a tovább gomb megnyomásával tud tovább menni. Zöldkártya oldal

9 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 3. ábra. Üdvözlő képernyő 3.Lépés (4. ábra). Licenc feltételek elfogadása. Zöldkártya oldal

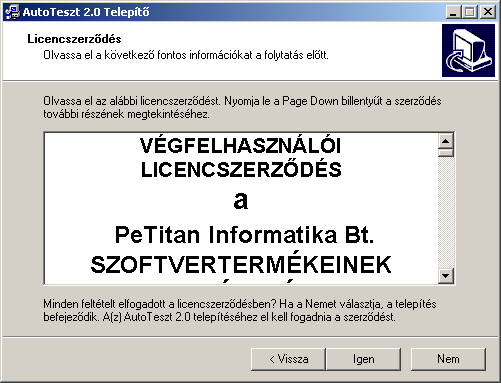

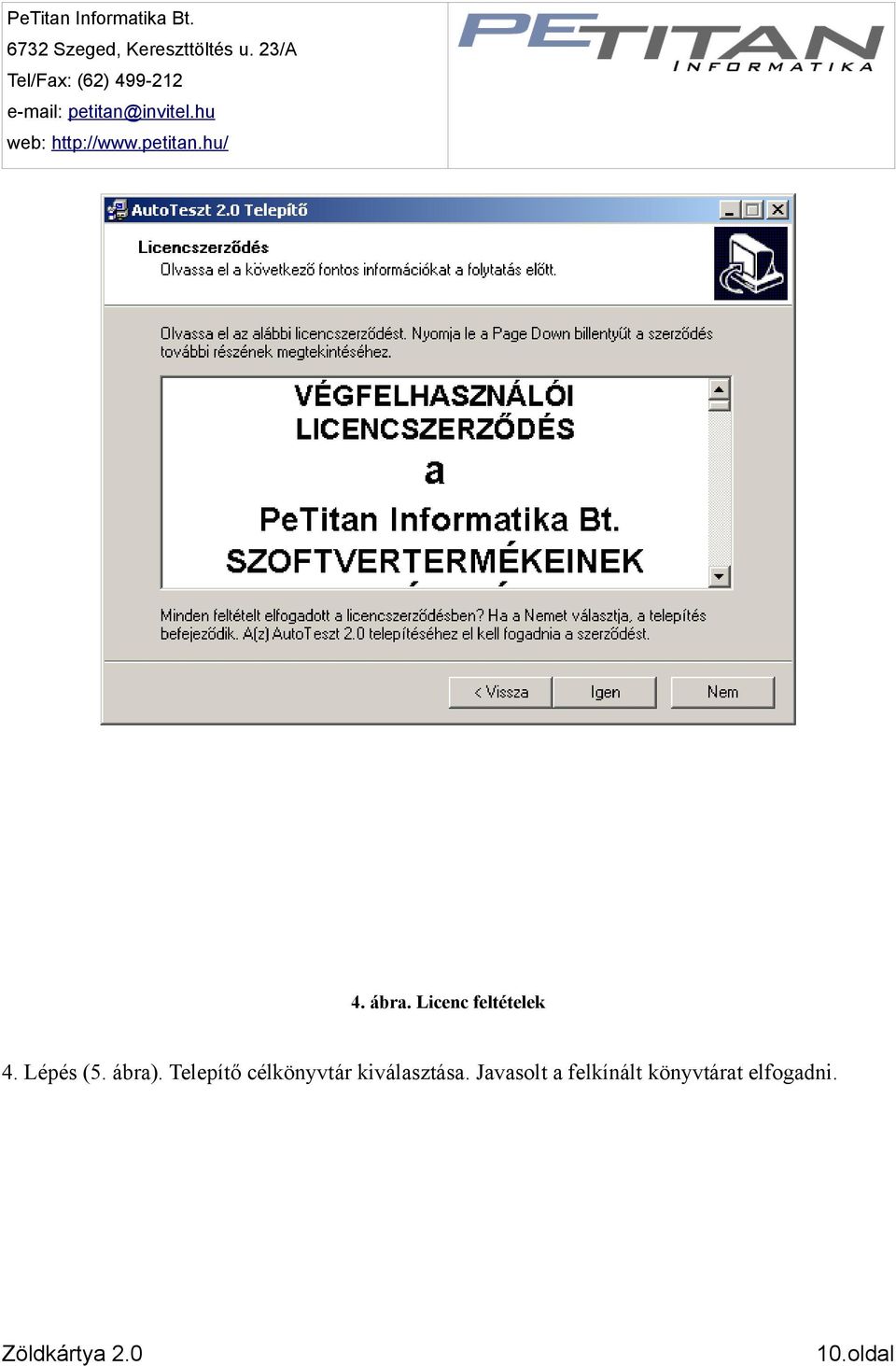

10 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 4. ábra. Licenc feltételek 4. Lépés (5. ábra). Telepítő célkönyvtár kiválasztása. Javasolt a felkínált könyvtárat elfogadni. Zöldkártya oldal

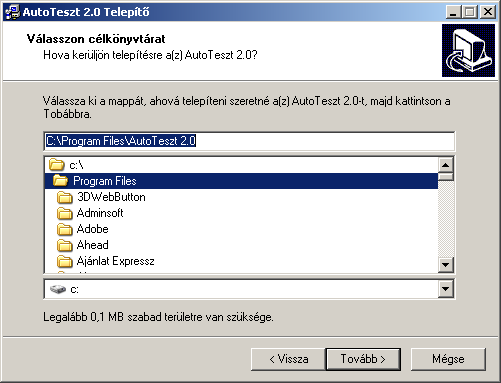

11 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 5. ábra. Telepítési könyvtár 5. Lépés (6. ábra). Telepítési összetevők kiválasztása. Autóteszt 2.0 fájlok: Telepíti a program fájlokat és felülírja az Autoteszt.iniben lévő beállításokat. Autóteszt 2.0 Adatbázis: Lecseréli a meglévő adatbázist. Firebird 1.5 adatbázis kezelő: Telepíti az adatbázis kezelőt. Zöldkártya oldal

12 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 6. ábra. Telepítendő összetevők kiválasztása 6.Lépés (7. ábra). Start menü beállítás. Majd az összetevők másolása következik. Teljes rendszer telepítése esetén rákérdez a számítógép újraindítására. Hálózatos működés esetén csak egy gépre kell felelepíteni az adatbáziskezelőt, a többi gépre csak az Autoteszt 2.0 fájlokat kell felrakni (Első bejegyzést válasszuk ki). Azon a gépen, amelyiken csak klienst telepítünk lépjünk be a Program Files\Autoteszt 2.0 könyvtárba, majd nyissuk meg az Autoteszt.ini fájlt szerkesztésre (pl. Notepad.exevel). A következő bejegyzést írjuk át: Zöldkártya oldal

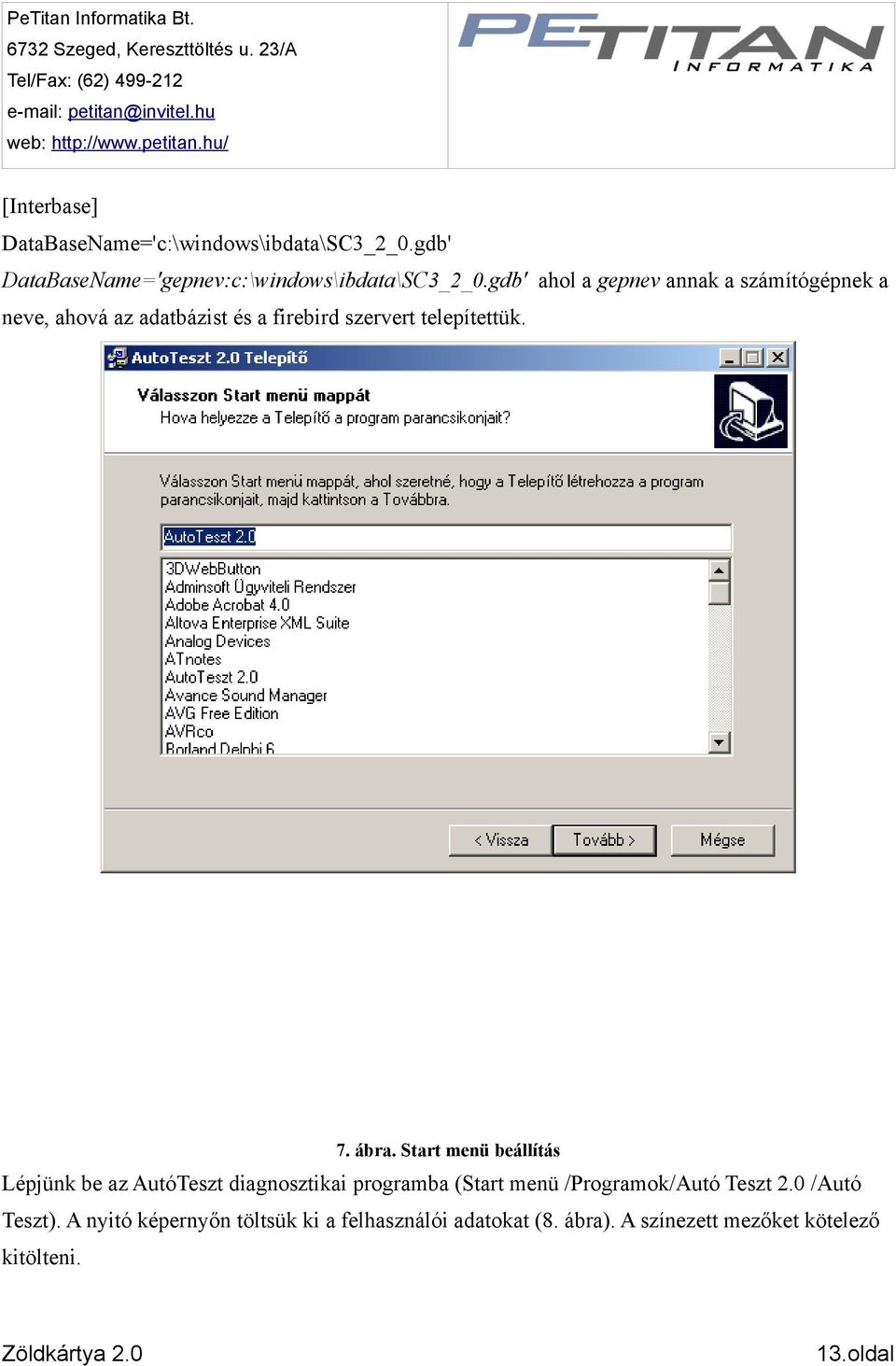

13 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: [Interbase] DataBaseName='c:\windows\ibdata\SC3_2_0.gdb' DataBaseName='gepnev:c:\windows\ibdata\SC3_2_0.gdb' ahol a gepnev annak a számítógépnek a neve, ahová az adatbázist és a firebird szervert telepítettük. 7. ábra. Start menü beállítás Lépjünk be az AutóTeszt diagnosztikai programba (Start menü /Programok/Autó Teszt 2.0 /Autó Teszt). A nyitó képernyőn töltsük ki a felhasználói adatokat (8. ábra). A színezett mezőket kötelező kitölteni. Zöldkártya oldal

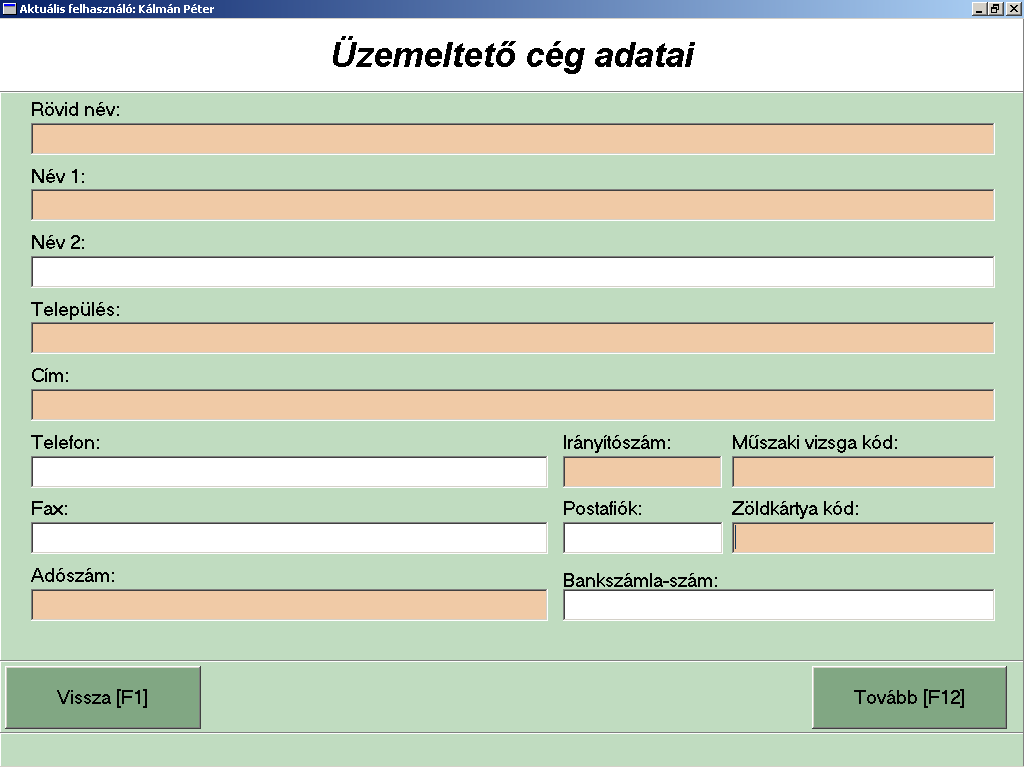

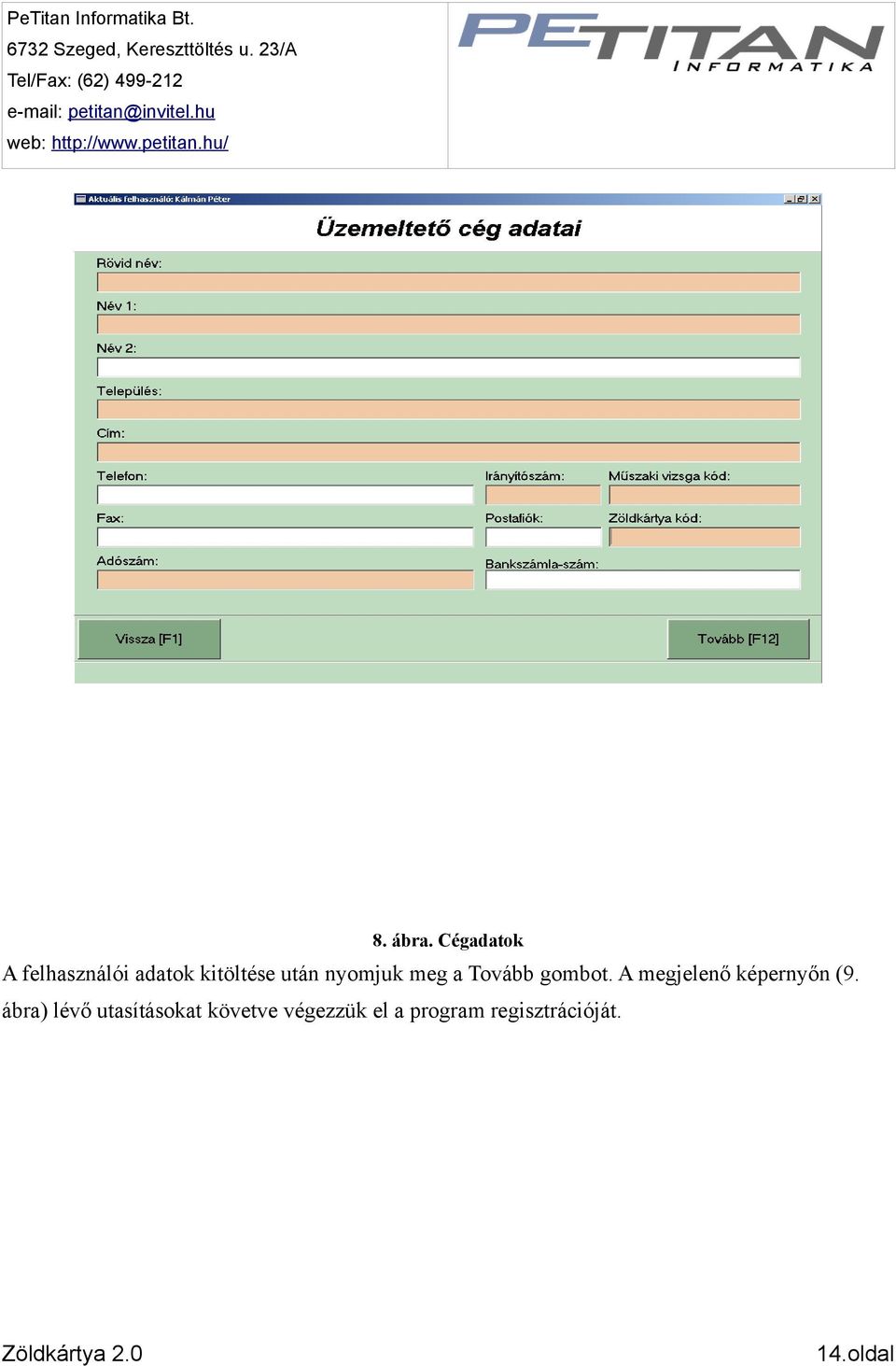

14 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 8. ábra. Cégadatok A felhasználói adatok kitöltése után nyomjuk meg a Tovább gombot. A megjelenő képernyőn (9. ábra) lévő utasításokat követve végezzük el a program regisztrációját. Zöldkártya oldal

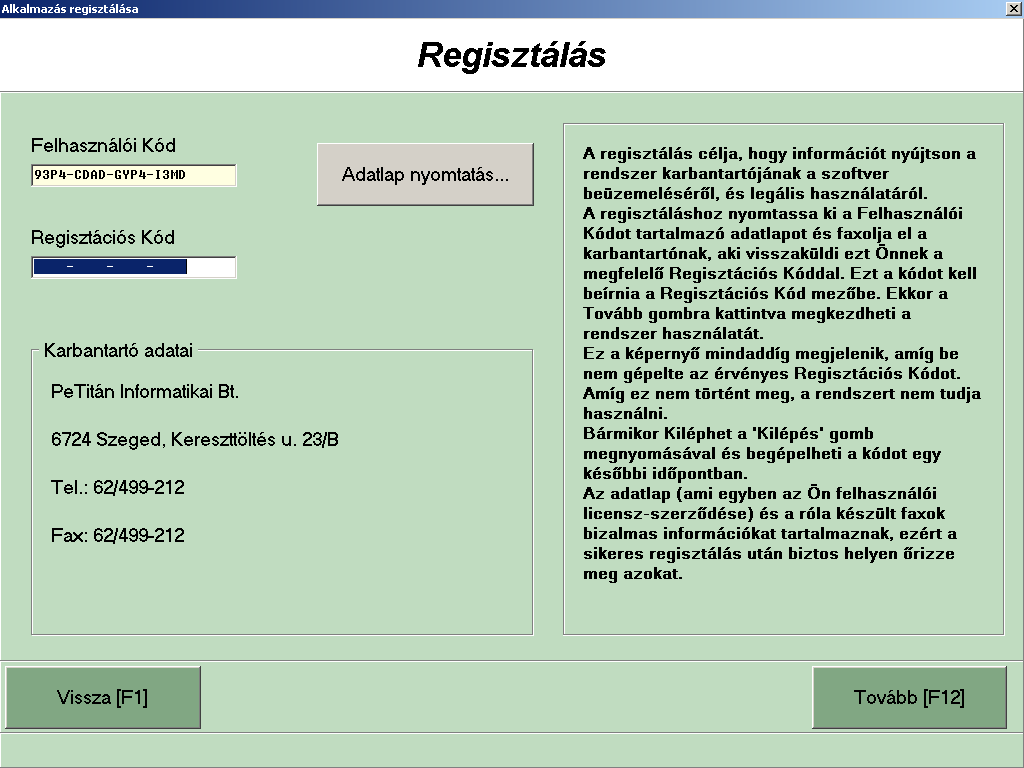

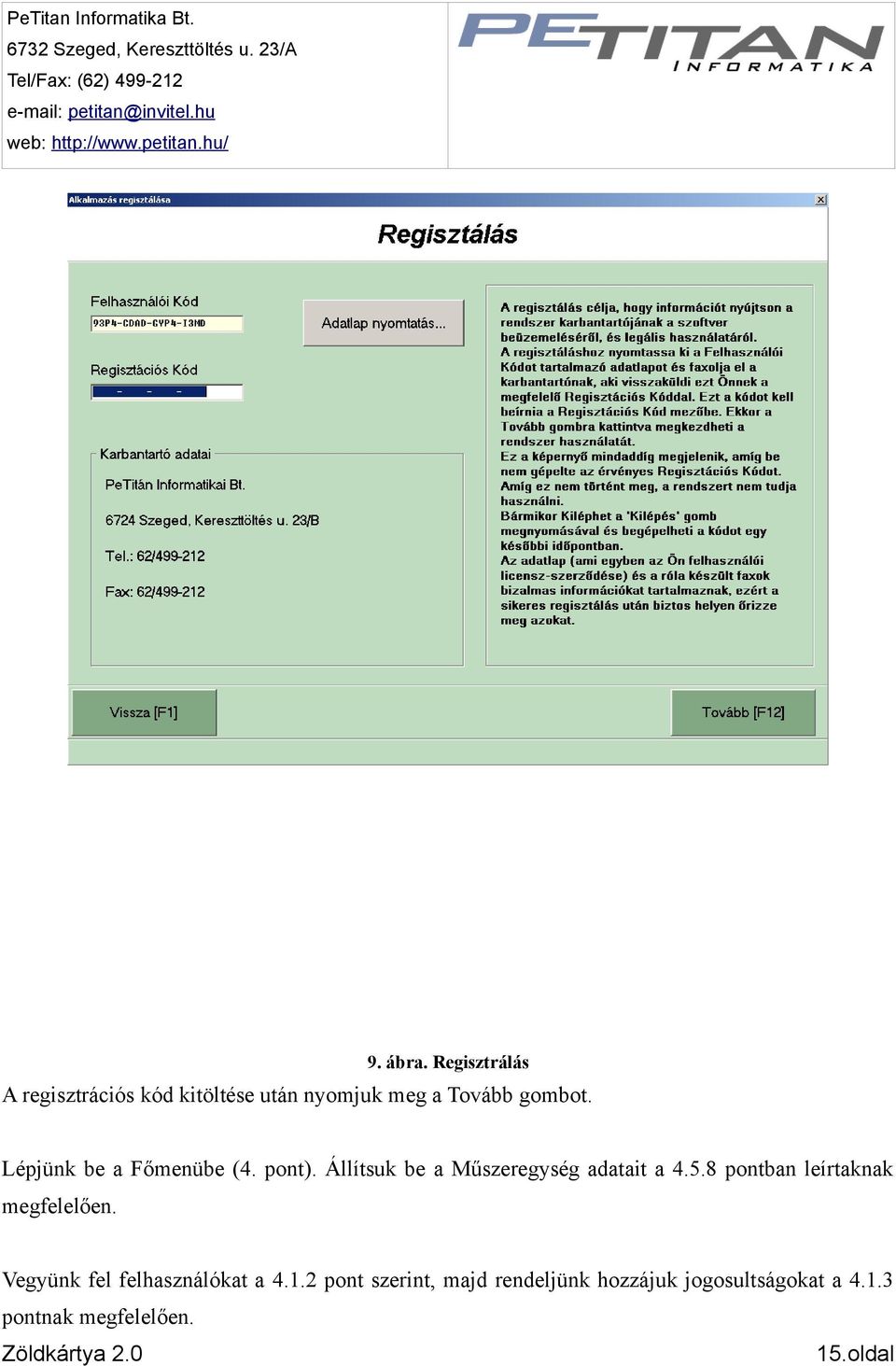

15 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 9. ábra. Regisztrálás A regisztrációs kód kitöltése után nyomjuk meg a Tovább gombot. Lépjünk be a Főmenübe (4. pont). Állítsuk be a Műszeregység adatait a pontban leírtaknak megfelelően. Vegyünk fel felhasználókat a pont szerint, majd rendeljünk hozzájuk jogosultságokat a pontnak megfelelően. Zöldkártya oldal

16 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: Hardver kulcsban lévő engedélyek módosítása Az egyes program funkciók elérhetőségét a hardver kulcsban lévő beállítások engedélyezhetik, illetve tilthatják. Az engedélyek módosítására telefonon történő engedélyezés során van lehetőség. Lépései:. Kattintson a főprogram (. ábra. Főmenü. ábra) bal felső sarkában látható ikonra A megjelenő ablakban (10. ábra) látható az ön Licence kódja. Hívja telefonon a PeTitan Informatika munkatársát, majd diktálja be a Licence kódját Írja be a kapott kódot az Új Kód rovatba, majd kattintson a mentés gombra. A program újraindítása után megjelennek az új funkciók Zöldkártya oldal

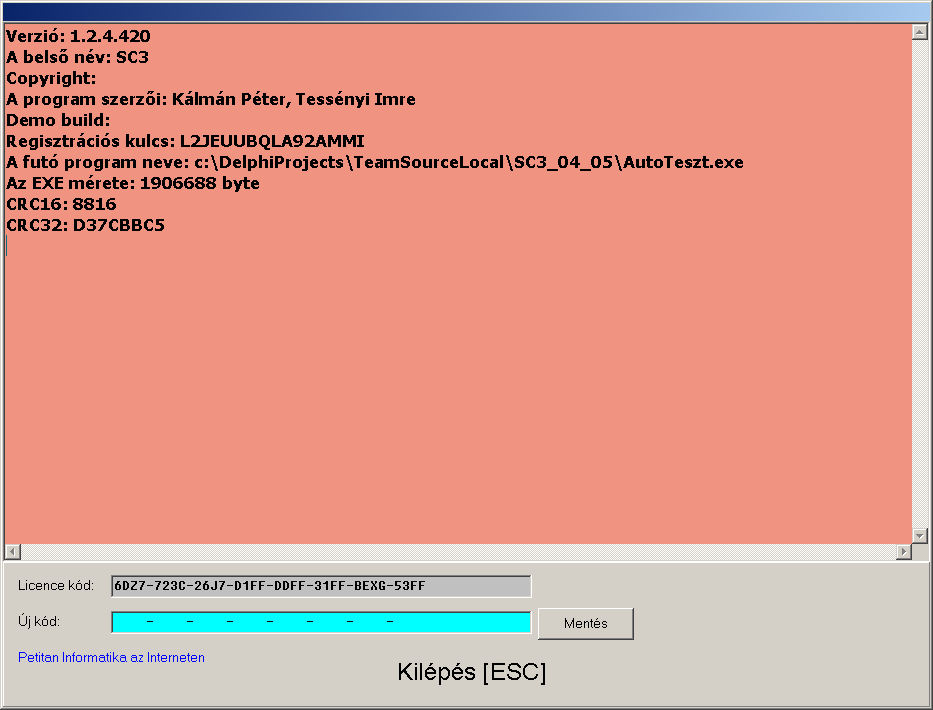

17 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: ábra. Funkció engedélyek módosítása Zöldkártya oldal

18 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: 4 A Program főmenüje A program kétféle üzemmódban működhet: Vizsgasori üzemmód Egygépes üzemmód. Ebben a módban nem látható a vizsgasori menü. A két üzemmódot a hardver kulcsban lévő beállítások határozzák meg. A beállítások megváltoztatá sát a 3. pontban leírtak szerint tudjuk elvégezni. Bejelentkezés után a főmenübe (11. ábra) jutunk, ahonnan el tudjuk érni a program funkcióit. Licenc adatok Menü Gépjármű sorra feltesz Gépjármű sorról levesz Adatok módosítása Gépjármű kiválasztása Gépjármű inaktív Mérési eredmények Vizsgasori menü Sorra feltett autók listája A mérések értékelése Felhasználó váltás Zöldkártya 2.0 Kilépés Kiválasztott autó rendszáma 18.oldal

19 PeTitan Informatika Bt Szeged, Kereszttöltés u. 23/A Tel/Fax: (62) web: ábra. Főmenü Vizsgasori menü: Feltesz: Egy adott gépjárművet tudunk felrakni a vizsgasorra. A gépjármű rendszáma megjelenik a Sorra feltett autók listájában. Levesz [F3]: A kiválasztott gépjárművet levesszük a vizsgasorról. Módosítás [F4]: A kiválasztott gépjármű adatait tudjuk módosítani. Kiválaszt [F5]: A listából kiválasztott gépjármű rendszáma megjelenik a Kiválasztott autó ablakban. A Sorra feltett autók listában elszürkül a gépjármű rendszáma. Inaktív [F6]: A Kiválasztott autó ablakból eltűnik a gépjármű rendszáma. A gépjármű kiválaszthatóvá válik a többi munkaállomáson is. Kiértékel [F7]: Megjeleníti a Kiválasztott autó mérési eredményeit. Felhasználó váltás: kilépteti az aktuális felhasználót, majd megjeleníti a bejelentkezés dialógus ablakot. Kilépés: Bezárja az alkalmazást. Zöldkártya oldal

20 Törzsadatok karbantartó Tulajdonos karbantartó Elérése: Főmenü>Törzsadatok>Tulajdonos karbantartó Feladata: Itt adhatjuk meg, illetve módosíthatjuk a vizsgált gépjárművek tulajdonosainak személyi adatait (12. ábra).

21 Kereső mező Névlista Adatmódosítás Adatfrissítés (Hálózatos üzemmód) Kereső gombok Kilpépés 12. ábra. Tulajdonosok karbantartása Keresés: A megjelenő névlistában többféle módon kereshetünk. A keresőmezőbe kezdjük beírni a keresett nevet és a névlistában, automatikusan a beírt névre ugrik a mező. Ha nincs ilyen név, akkor a mező

22 színe pirosra vált át. A névlistában a billentyűzet fel ill. le nyíl gombjával vagy a keresőgombok segítségével tudunk mozogni. Keresési szempontot a névlista fejlécére kattintva tudunk változtatni. A gombra kattintva visszalépünk a Főmenübe (11. ábra). Módosítás: Ha adatot akarunk módosítani, jelöljük ki a névlistában a változtatni kívánt nevet, majd kattintsunk a gombra. Új tulajdonos megadása esetén szintén kattintsunk a gombra. A megjelenő új képernyőn végezhetjük el az adatbevitelt (13. ábra). Funkciógombok: Visszalépés a névlistához. Új tulajdonos felvétele. Meglévő adatok módosítása. Meglévő adatok teljes törlése. Beírt vagy módosított adatok rögzítése. Adatmódosítás után visszatérés az eredeti adathoz. Visszalépés a Főmenübe Keresés a névlistában

23 Funkció gomok Adat mezők 13. ábra. Tulajdonosok karbantartása Felhasználói paraméterek karbantartó Elérése: Főmenü>Törzsadatok>Felhasználói paraméterek karbantartó Feladata: A felhasználók adatainak karbantartása (új, módosítás, törlés). Csak vezetői jogkörrel lehet elérni (14. ábra).

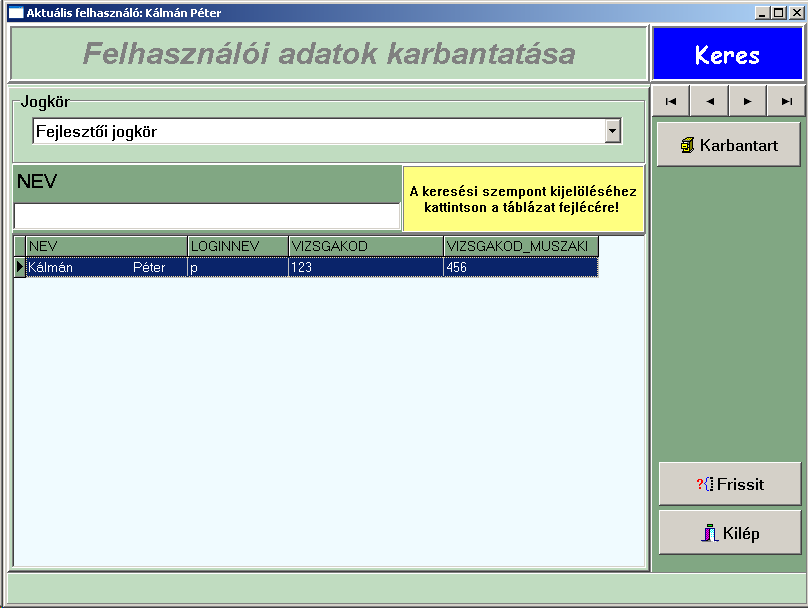

24 Kereső mező Névlista Jog kör Adatmódosítás Adatfrissítés (Hálózatos üzemmód) Kereső gombok Kilpépés 14. ábra. Felhasználói paraméterek karbantartása Keresés: A jogkörök mezőnél választhatjuk ki a kívánt jogosultsági kört. A megjelenő névlistában többféle

25 módon kereshetünk. A keresőmezőbe kezdjük beírni a keresett nevet és a névlistában auto matikusan, a beírt névre ugrik a mező. Ha nincs ilyen név, akkor a mező színe pirosra vált át. A névlistában a billentyűzet fel ill. le nyíl gombjával vagy a keresőgombok segítségével tudunk mozogni. Keresési szempontot a névlista fejlécére kattintva tudunk változtatni. A gombra kattintva visszalépünk a Főmenübe (11. ábra). Módosítás: Ha adatot akarunk módosítani, jelöljük ki a névlistában a változtatni kívánt nevet, majd kattintsunk a gombra. Új felhasználó megadása esetén válasszuk ki a kívánt jogkört, majd kattintsunk a gombra. A megjelenő új képernyőn végezhetjük el az adatbevitelt (15. ábra).

26 Funkció gomok Adat mezők 15. ábra. Felhasználói adatok megadása A Funkció gombok működése megegyezik a 4.1.1ben leírtakkal.

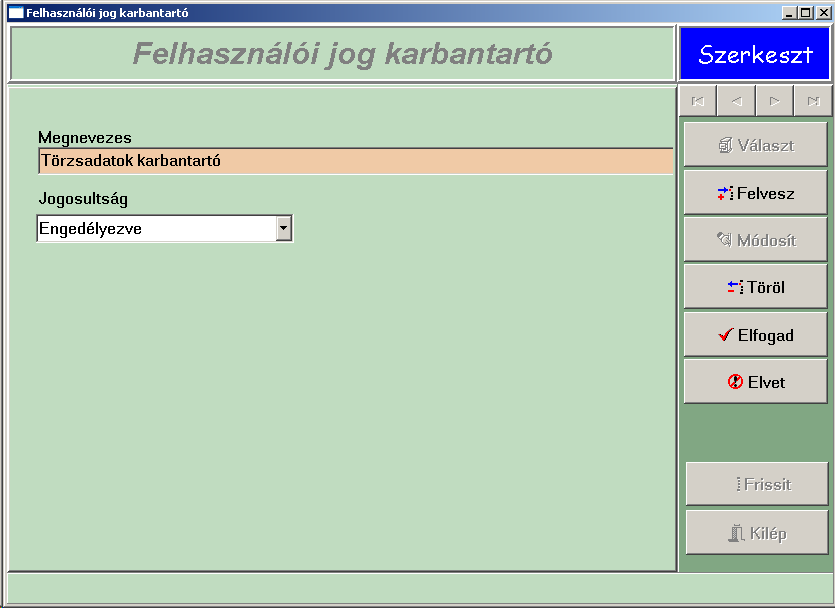

27 4.1.3 Felhasználói jogosultság karbantartó Elérése: Főmenü>Törzsadatok>Felhasználói jogosultság karbantartó Feladata: A pontban felvett felhasználókhoz tudunk jogosultságokat hozzárendelni. Csak vezetői jogkörrel lehet elérni (16. ábra). Kereső mező Névlista Felhasználó Adatmódosítás Adatfrissítés (Hálózatos üzemmód) 16. ábra. Felhasználói jogosultság karbantartó Kereső gombok Kilpépés

28 Válasszuk ki a kívánt felhasználót. Új felhasználó esetén a gomb megnyomásával generáljuk le a menülistát. Alaphelyzetben az adott jogosultsági szinthez tartozó összes menüpont engedélyezve van. A gombra kattintva visszalépünk a Főmenübe (11. ábra). Változtatás esetén válasszuk ki a kívánt menüpontot majd a gombra kattintva a megjelenő új képernyőn (17. ábra) engedélyeztethetjük, illetve letilthatjuk a kiválasztott menüpontot.

29 Jogosultság engedélyezésetiltása Funkció gomok Adat mezők 17. ábra. Jogosultság megadása A Funkció gombok működése megegyezik a 4.1.1ben leírtakkal.

30 4.1.4 Cégadatok karbantartása Elérése: Főmenü>Törzsadatok>Cégadatok beállítása Feladata: Az üzemeltető cég adatainak beállítása (18. ábra). 18. ábra. Cégadatok megadása A módosított adatokat a Tovább gombra kattintva tudjuk elmenteni. Figyelem! Ha megváltoztatjuk az adatokat, a program újra kéri a regisztrációt (3. pont).

31 4.1.5 Megrendelések Elérése: Főmenü>Törzsadatok>Megrendelések Feladata: Megrendelések felvitele (19. ábra). Új megrendelés felviteléhez kattintsunk a Felvesz gombra. Adjuk meg a szükséges adatokat, majd az elfogad gombbal rögzítsük az adatokat. A megrendelő nyomtatásához kattintsunk a Nyomtatás gombra.

32 Tulajdonos Megrendelő Megrendelés ideje Fizetési mód Teljesítés deje Megjegyzés Megrendelt vizsgálatok Funkció gomok Rendszám 19. ábra. Megrendelések A funkció gombok működése megegyezik a 4.1.1ben leírtakkal A megjegyzés megadásánál kattintsunk a mellette lévő, Módosít gombra. A felülvizsgálatok megadásánál kattintsunk a mellette lévő, Módosít gombra. A megjelenő ablakban (20. ábra) tudjuk a megrendelt tételeket módosítani.

33 Egy felülvizsgálat hozzáadása Összes felülvizsgálat Kiválasztott felülvizsgálatok Egy felülvizsgálat törlése Össze felülvizsgálat hozzáadása Össze felülvizsgálat törlése Módosítások visszavonása Módosítások mentése 20. ábra. Felülvizsgálatok megadása

34 4.1.6 Tanúsítvány nyomtatás Elérése: Főmenü>Tanúsítvány nyomtatás>felhasználói paraméterek karbantartó Feladata: A már korábban elmentett mérések utólagos megtekintése, illetve nyomtatása (21. ábra). Megtekintés [F3] Választható vizsgálatok Kilépés [ESC] Kereső mező Mérés értékelése 21. ábra. Tanúsítvány utólagos nyomtatása Mérések

35 Funkciók A tanúsítvány megtekintése, nyomtatása. Kilépés a főmenübe. Ha mérések listában rákattintunk az oszlop fejlécére, akkor azon mező szerint rendeződnek az adatok. Ha a mérés idejére kattintunk, akkor megjelenik két mező, ahol a tólig határokat adhatjuk meg.

36 Adatkarbantartás Biztonsági mentés Elérése: Főmenü>Adatkarbantartás>Biztonsági mentés Feladata: Az adatbázisról biztonsági mentés készítése mérőegység kalibrálása, illetve hitelesítése után itt tudjuk megadni a megfelelő adatokat (22. ábra). 22. ábra. Biztonsági mentés

37 Funkciók Új mentés létrehozása. A megadott útvonalon létrehozza a biztonsági mentés fájlt. Biztonsági mentés törlése. Törli a kiválasztott mentést. Adatbázis visszaállítása a kiválasztott mentésből. Visszaállítja az adatbázist a kiválasztott mentésből. Figyelem! Ez a funkció csak akkor működik, ha nem csatlakoznak az adatbázishoz felhasználók. A Elmentett állományok útvonalát az Autoteszt.ini fájl [Interbase] szekció BackupDir bejegyzésében tudjuk beállítani. A visszaállítás csak akkor működik, ha nem csatlakoznak az adatbázishoz felhasználók. Adatbázis visszaállításának lépései: zárjuk be az összes alkalmazást, amelyik ehhez az adatbázishoz csatlakozik azon a PCn ahol az adatbázis található indítsuk el a mentes.exet: Start menü>autoteszt 2.0 >Mentes válasszuk ki a biztonsági mentések listából a visszaállítani kívánt fájlt kattintsunk az Adat visszaállítás gombra. Ha az adatbázishoz csatlakoznak még fel használók, akkor a program egy hibaüzenet ad.

38 4.3 Felülvizsgálatokhoz szükséges adatok megadása Vizsgasori működés esetén: Ha a főmenüben üres a kiválasztott autó rendszáma (11. ábra), válasszuk ki a Sorra feltett autók listájából a kívánt gépjárművet a rendszámra való dupla kattintással, vagy az [F5] funkció billentyű lenyomásával. Ha nincs a gépjármű feltéve a sorra, akkor a feltesz gombra kattintással választhatjuk ki a gépjárművet kétféleképpen: elmentett gépjárműadatokból: Először vegyük fel a gépjármű adatokat pontnak megfelelően, majd kattintsunk TOVÁBB gombra. A megjelenő ablakban (20. ábra) válasszuk ki az elvégezni kívánt felülvizsgálatokat megrendelésből: A megrendelések listából (23. ábra) válasszuk a megfelelőt. Nem vizsgasori működés esetén: A mérés indításakor megjelenik a Gépjármű karbantartó ablak és a továbbiakban a pontnak megfelelően járjunk el.

39 23. ábra. Megrendelések lista 4.4 Gépjármű azonosító adatok megadása A megjelenő ablakban (23. ábra) tudjuk megadni a vizsgálni kívánt jármű adatait. A keresőmező és funkciógombok működése megegyezik a 4.1.1ben leírtakkal

40 Kereső mező Névlista Adatmódosítás Kereső gombok Külső ügyviteli programból jövő adatok beolvasása Kilépés 24. ábra. Járműkarbantartó Új adatok felvételénél vagy adatmódosításnál töltsük ki a 25. ábra szerint adatokat. A fehér színű beviteli mezőket és a Típus adatot kötelező megadni. Lehetőségünk AUDATA

41 adatforrásból adatot felvinni az AUDATA Adatforrás feliratú nyomógombra történő kattintással vagy az [F5] funkció billentyű lenyomásával. Ekkor elindul a paraméterekben beállított program, majd ha kiválasztjuk az adatokat, akkor azok megjelennek a megfelelő beviteli mezőkben. Ha külső ügyviteli programból átadott adatokat szeretnénk beolvasni, akkor kattintsunk a Külső adatok feliratú gombra. A megjelenő ablakban (29. ábra) tudjuk az adatokat beolvasni.

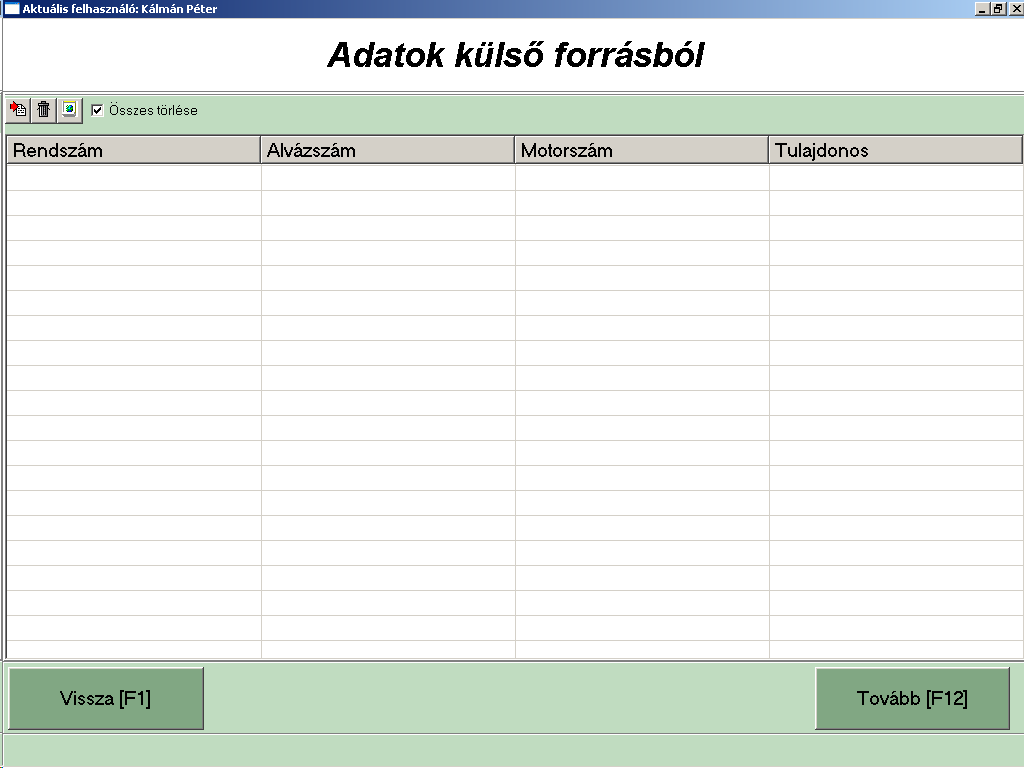

42 Adatok AUDATA adatforrásból Funkció gomok Adatbeviteli mezők Adatok külső ügyviteli programból Típus adatok [F2] Fék adatok [F3] Emisszió adatok [F4] 25. ábra. Adatfelvitel Típus Adatok megadása: Kattintsunk a Típus Adatok feliratú nyomógombra vagy nyomjuk meg az F2 funkció billentyűt. A megjelenő ablakban (26. ábra) tudunk gyártmányt választani, illetve újat felvenni

43 Fékadatok megadása: Kattintsunk a Emisszió Adatok feliratú nyomógombra vagy nyomjuk meg az F3 funkció billentyűt. A megjelenő ablakban (27. ábra) tudjuk a gépjármű fékszerkezetével kapcsolatos adatokat megadni Emisszió Adatok megadása: Kattintsunk a Emisszió Adatok feliratú nyomógombra vagy nyomjuk meg az F4 funkció billentyűt. A megjelenő ablakban (28. ábra) tudjuk a gépjármű tech nikai adatait módosítani. A Tovább és Vissza gombok működése megegyezik az 1. táblázatban leírtakkal A 26. ábraán levő Gyártmány Típus Modell adatbeviteli ablakon levő nyomógombok funkciói: 1. Táblázat. Funkciógombok működése Új bejegyzés létrehozása. Bejegyzés módosítása. Bejegyzés törlése. Adatok mentése. Módosítások visszavonása.

44 Gyártmányok Típusok Adatbeviteli mezők 26. ábra. Gyártmány Típus adatok Modellek

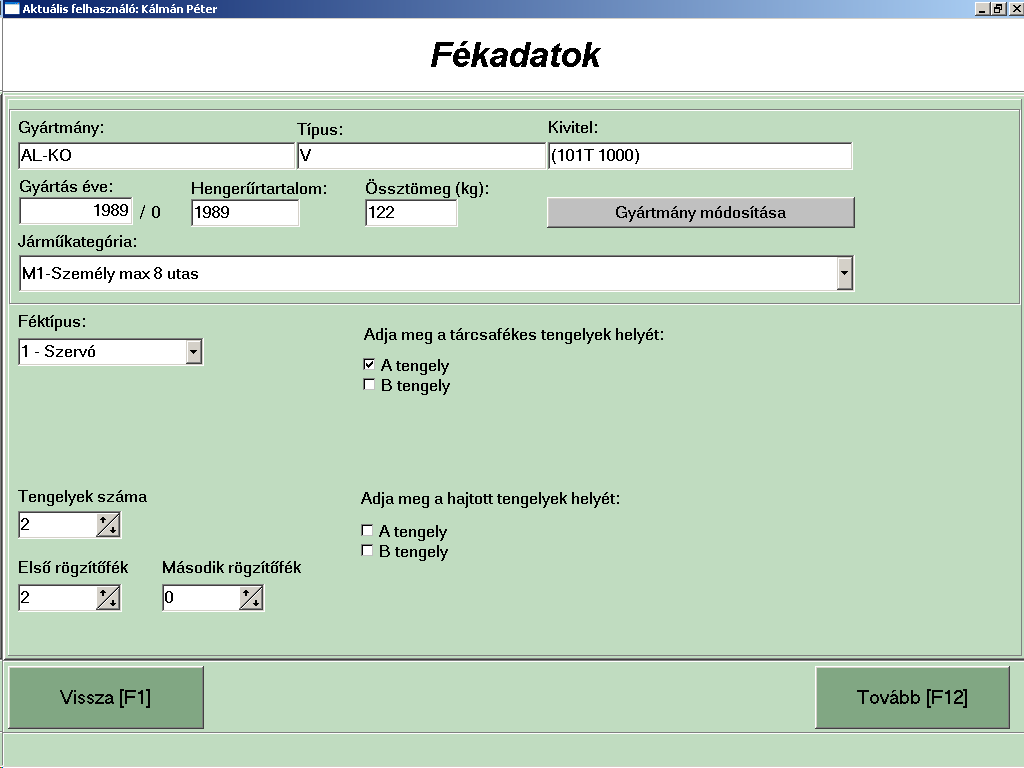

45 Kilépés mentés nélkül Adatok mentése 27. ábra. Fékadatok megadása Válasszuk ki a megfelelő értékeket, majd kattintsunk a TOVÁBB gombra az adatok elmentéséhez. A féktípusnál adjuk meg, hogy Normál Szervó Légfék. A tengelyek száma maximálisan 5 lehet. Az Első rögzítő fék mezőben jelöljük meg, hogy hol található az első rögzítő fék. Ha van má sodik rögzítő fék a gépjárműn, akkor ezt jelöljük meg a következő beviteli mezőben, ha nincs, akkor hagyjuk nullán.

46 Beviteli mezők Adatok mentése 28. ábra. Gépjármű technikai adatok megadása Válasszuk ki a legördülő mezőkből a megfelelő értékeket, majd kattintsunk a TOVÁBB gombra. Ha a Motorkivitel és keverékképzésnél Ottómotoros gépjárművet válaszunk, akkor az üzemanyag

47 mezőben csak benzin, ha Dízelmotorosat, akkor csak gázolaj jelenik meg. Adatok beolvasása Adatok törlése Frissítés 29. ábra. Adatok külső ügyviteli programból Külső adatok beolvasása: Külső ügyviteli programból adatokat a Külső adatok feliratú gombra

48 kattintva tudunk beolvasni. A listából válaszuk ki a megfelelő bejegyzést, majd az Adatok beolva sása gombra kattintva tudjuk az értékeket megjeleníteni, illetve elmenteni.

49 Környezetvédelmi felülvizsgálat Ottómotor felülvizsgálat Elérése: Főmenü>Környezetvédelmi Felülvizsgálat>Ottómotoros felülvizsgálat Gépjármű kiválasztása A 4.3 pont szerint adjuk meg a gépjármű adatait. A program nem enged tovább lépni addig, míg az összes szükséges adatot meg nem adtuk Gyári határértékek megadása A határértékek megadása ablakban (30. ábra) tudjuk megadni a felülvizsgálathoz szükséges emisszió határértékeket. Funkció gombok működése: Megszakítás megszakítja a felülvizsgálatot Tovább tovább megy a következő lépésre Új üres Új üres adatokat szúr be A legutóbb használt Utoljára mért adatokkal való mérés Rendeleti értékek rendeleti értékekkel tölti fel az adatokat Autó adatbázisból AUDATA adatforrásból Elvet elveti a módosításokat Megjegyzések Új megjegyzést adhatunk a meglévőkhöz

50 30. ábra. Ottómotoros gépjármű határértékeinek megadása Ha van a program mellé telepítve elfogadott AUDATA adatbázis, akkor kattintsunk az Audata adatbázisból feliratú gombra. Az AUDATA programban válasszuk ki a megfelelő értékeket. A kiválasztott értékek megjelennek a megfelelő adatbeviteli mezőknél. Ha voltak már korábban rögzítve határértékek, akkor azok automatikusan megjelennek a megfelelő beviteli mezőben. A határérték adatokon kívül, meg kell adni az aktuális kilométeróra állást is.

51 Továbblépés Mérés nélküli tanúsítványkészítésre : Bizonyos esetekben lehetőség van Mérés nélküli tanúsítvány készítésére. Ebben az esetben jelöljük be Mérés nélküli tanúsítvány jelölő négyzetet, majd kattintsunk a Tovább gombra. A részletes leírást lásd: pontban. Továbblépés Kétütemű gépjármű felülvizsgálatára : Kétütemű gépjárművek vizsgálatához válasszuk a Kétütemű gépjármű felülvizsgálata jelölő négyzetet, majd kattintsunk a Tovább gombra. A részletes leírást lásd: pontban További választási lehetőségek Kelle kondicionálás: ha bejelöli, akkor a mérés előtt kérni fogja a program a motor kondicionálását. Automatikus mérésvezérlés: ha bejelöli, akkor a mérés egyes fázisai automatikusan (felhasználói beavatkozás nélkül) fognak következni. Kiértékelés ellenőrzés: A mérőrendszer bevizsgálásához szükséges funkció. Hatására mérés közben keletkezik egy fájl, ami tartalmazza a mérés közbeni adatokat. Ha minden adatot megadtunk, akkor válasszuk a határértékek adatforrását, az Adatforrás felirat alatt lévő, lenyíló listából. Ha nem találunk megfelelőt, akkor kattintsunk a megjelenő ablakban (31. ábra) tudunk új bejegyzést felvinni. A határérték adatforrások ablakban lévő funkció gombok jelentése: Új bejegyzés létrehozása Bejegyzés módosítása Bejegyzés törlése Bejegyzés kiválasztása gombra és

52 Kilépés kiválasztás nélkül 31. ábra. Határérték adatforrások Szubjektív vizsgálat A szubjektív vizsgálat eredményét a 32. ábraán látható ablakban lehet megadni. A listában mindig csak az adott motortípusnak megfelelő bejegyzések jelennek meg. A bejegyzéseket a jelmagya rázatnak megfelelően jelöljük meg.

53 A funkció gombok jelentése: Visszatérés adatbevitelre Mérés megszakítása Továbblépés mérésre Megjegyzések hozzáadása Ha a szemrevételezés eredménye nem megfelelő, akkor megjelenik egy ablak, ahol részletesen indoklást adhatunk meg, majd befejeződik a felülvizsgálat. A felülvizsgálatról tanúsítványt nyom tathatunk ki.

54 32. ábra. Szemrevételezéses vizsgálat Mérésvezérlő program indítása A program automatikusan kiválasztja a motortípusnak megfelelő mérésvezérlő programot. A lehet séges Ottómotoros mérésvezérlő programok: Hagyományos Ottómotoros gépkocsik mérési program I Szabályozatlan keverékképzésű, katalizátoros benzinmotoros gépkocsik mérési program II

55 Szabályozott keverékképzésű, katalizátoros benzinmotoros gépkocsik mérési program III Szabályozott keverékképzésű, katalizátoros benzinmotor, EURO 3 fedélzeti diagnosztikai rendszerrel felszerelt gépkocsik mérési program IV Mérési program IIIIII. Az IIIIII mérési programok csak abban különböznek, hogy a mérés kiértékelésénél különböző adatokat vesznek figyelembe Mérési program I: Alapjárati CO, CH Emelt üresjárati CO Mérési program II: Alapjárati CO, CH Emelt üresjárati CO Emelt üresjárati Lambda értéke Mérési program III: Alapjárati CO Emelt üresjárati CO Emelt üresjárati Lambda értéke A mérés öt szakaszból áll: Kondicionálás Olajhőmérséklet mérése Emelt üresjárati fordulatszám mérése Alapjárati fordulatszám mérése Kiértékelés Az 33. ábraán látható ablakban tudjuk a felülvizsgálatot vezérelni, illetve itt láthatjuk felülvizsgálat közben a mért értékeket.

56

57 33. ábra. Mérési program I. Ha a 30. ábraán látható ablakban bejelöltük az Automatikus mérésvezérlés jelölő négyzetet, akkor a mérés egyes fázisait a program automatikusan váltogatja. Ellenkező esetben a felhasználónak kell a Start/Stop gomb megnyomásával váltogatni az egyes fázisok között. Kondicionálás Ha a 30. ábraán látható ablakban bejelöltük a Kell kondicionálás jelölő négyzetet, akkor először biztosítani kell a gépjármű üzemkész állapotát. A motort, illetőleg amennyiben van ilyen a kipufogógáz kezelő rendszert, a mérést, továbbá az egyéb kipufogógázkoncentrációt befolyásoló szerkezetet, alkatrészeket a hibátlan működéshez szükséges, előírásszerű, üzemi állapotba kell hozni (pl. automatikus váltó beállítása stb.). A motort és a kipufogó rendszert üzemi hőmérsékletre kell melegíteni. A StartStop gomb megnyomásával indíthatjuk a funkciót. Emeljük a fordulatszámot a For dulatszámjelzőn megadott tartományba. Tartsuk a fordulatszámot, addig, míg az időzítő le nem jár. Ennek alapértelmezett értéke: 120 s. Amennyiben a kondicionálási feltételek nem teljesülnek, akkor a mérés NEM FELEL MEG minősí téssel megszakad. Olajhőmérséklet mérése A program ellenőrzi az előírt motorhőmérsékletet. Ha a 30. ábraán az Egyéb feltétel t adták meg, akkor a program nem végez hőmérséklet ellenőrzést. Az aktuális olajhőmérsékletet a 33. ábra bal oldalán látható Olajhőmérséklet mérő n olvasható le. A hőmérsékletmérés után elindul egy 10 perces időzítő, ami figyeli, hogy történte felhasználói be avatkozás. Ha 10 percig nem történik semmi, akkor a mérés megszakad, és egy tanúsítvány készül megszakított vizsgálat megjegyzéssel. Emelt üresjárati fordulatszám (min1) mérése Az emelt fordulatszámot tartsuk 30 sig a megadott tartományban. Majd következik a CO gázkon centrációk mérése a kipufogócső végén. Katalizátoros gépkocsik esetén még a CH, CO2, O2, mé rése. Katalizátorral szerelt gépkocsi esetén a lambda érték számítása. Az emelt fordulatszámot addig tartsuk a kért tartományban, míg az időzítő le nem jár.

58 Ha az emelt fordulatszámon történő mérés után megjelenik a Tömítetlen kipufogó felirat, akkor nem megfelelőnek értékeli a program a gépjárművet. A Start/Stop gombra kattintva megismételhet jük a mérést Alapjárati fordulatszám (min1) mérése Az alapjárati fordulatszámot tartsuk 30 sig a megadott tartományban. Majd következik a CO gáz koncentrációk mérése a kipufogócső végén. Az egyes fázisokra a Vissza és az Tovább gombra kattintással, majd a Start/Stop meg nyomásával lehet átlépni. Kiértékelés Ha mindegyik fázison túl vagyunk, megjelenik egy kiértékelés a mérésről (34. ábra). A Vissza léptetés és a Start/Stop gombokkal megismételhetjük az egyes mérési fázisokat, vagy visszatérhe tünk az adatbevitelre (49. oldal). A mérés értékelése akkor megfelelő, ha: a szubjektív vizsgálat eredménye megfelelő, az emisszió értékek a megadott tartományon belül voltak, nem volt tömítetlen a kipufogó.

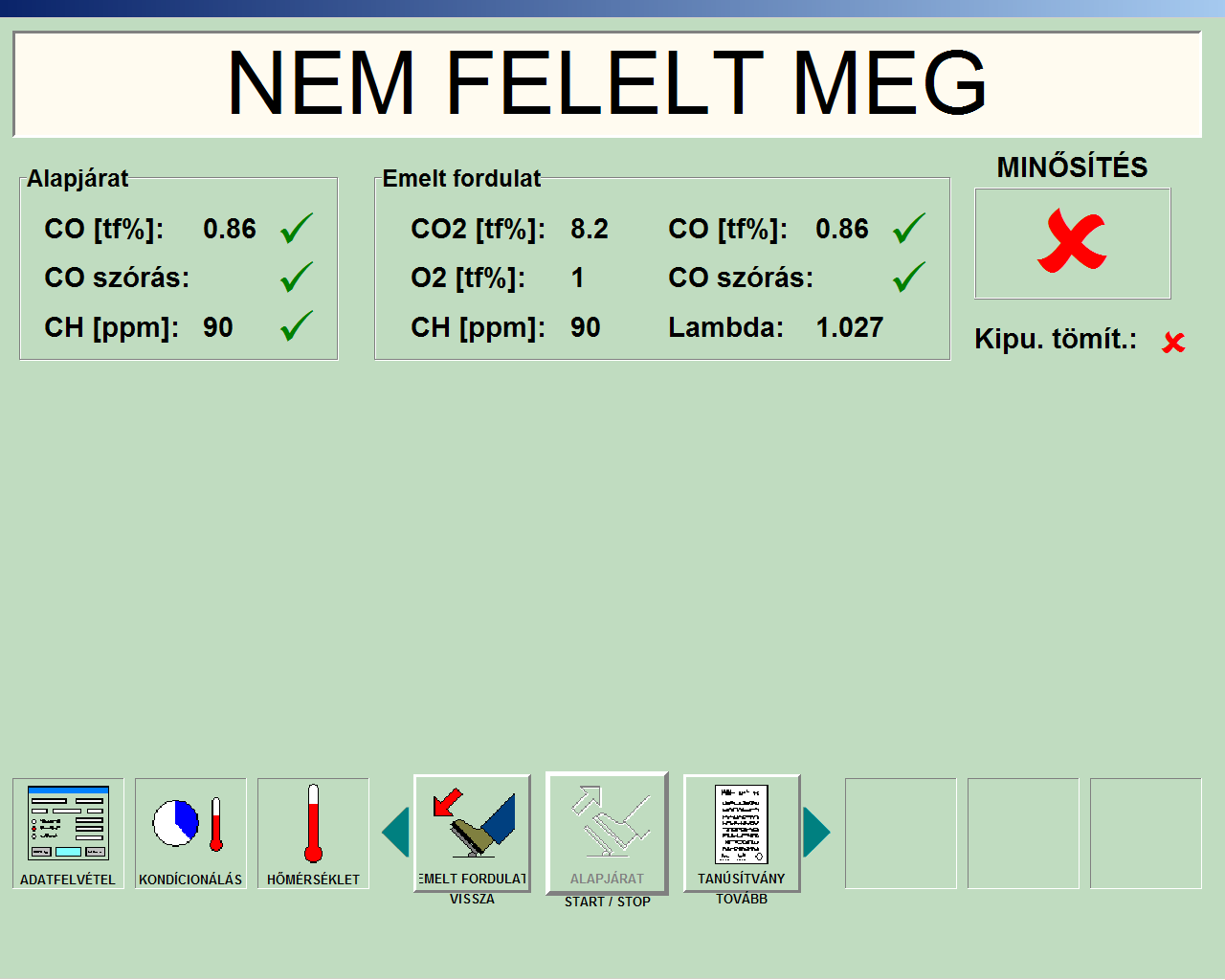

59 34. ábra. Mérési program I. II. Kiértékelés

60 Mérési program IV. A mérés a következő szakaszokból áll: Kondicionálás Olajhőmérséklet mérése Emelt üresjárati fordulatszám mérése Alapjárati fordulatszám mérése OBD vizsgálat készenlétének (Readyness) ellenőrzése o Ha OBD készenlét vizsgálat eredménye nem megfelelő, akkor lambda szondák ellenőrzése Hibatároló kiolvasása Mil lámpa állapot ellenőrzése Kiértékelés Az 35. ábraán látható ablakban tudjuk a felülvizsgálatot vezérelni, illetve itt láthatjuk felülvizsgálat közben a mért értékeket.

61 35. ábra. OBD felülvizsgálat Ha a 30. ábraán látható ablakban bejelöltük az Automatikus mérésvezérlés jelölő négyzetet, akkor

62 a mérés egyes fázisait a program automatikusan váltogatja. Ellenkező esetben a felhasználónak kell a StartStop gomb megnyomásával váltogatni az egyes fázisok között A mérés előtt csatlakoztassuk az OBD kiolvasót gépkocsi diagnosztikai csatlakozójához. Indítsuk be a motort és járassuk alapjáraton. Kondicionálás Ha a 30. ábraán látható ablakban bejelöltük a Kell kondicionálás jelölő négyzetet, akkor először biztosítani kell a gépjármű üzemkész állapotát. A motort, illetőleg amennyiben van ilyen a kipufogógáz kezelő rendszert, a mérést, továbbá az egyéb kipufogógázkoncentrációt befolyásoló szerkezetet, alkatrészeket a hibátlan működéshez szükséges, előírásszerű, üzemi állapotba kell hozni (pl. automatikus váltó beállítása stb.). A motort és a kipufogó rendszert üzemi hőmérsékletre kell melegíteni. A StartStop gomb megnyomásával indíthatjuk a funkciót. Emeljük a fordulatszámot a Fordulat számjelzőn megadott tartományba. Tartsuk a fordulatszámot, addig, míg az időzítő le nem jár. En nek alapértelmezett értéke: 120 s. Olajhőmérséklet mérése A program ellenőrzi az előírt motorhőmérsékletet. Ha a 30. ábraán az Egyéb feltétel t adták meg, akkor a program nem végez olajhőmérséklet ellenőrzést. Az aktuális olajhőmérsékletet a 35. ábra bal oldalán látható Olajhőmérséklet mérő n olvasható le. A hőmérsékletmérés után elindul egy 10 perces időzítő, ami figyeli, hogy történte felhasználói be avatkozás. Ha 10 percig nem történik semmi, akkor a mérés megszakad, és egy tanúsítvány készül megszakított vizsgálat megjegyzéssel. Emelt üresjárati fordulatszám (min1) mérése Az emelt fordulatszámot tartsuk legalább 30 sig a megadott tartományban. Majd a program auto matikusan rögzíti az OBD csatlakozón kiolvasott CO és Lambda értékeket. Ha az emelt fordulatszámon történő mérés után megjelenik a Tömítetlen kipufogó felirat, akkor nem megfelelőnek értékeli a program a gépjárművet. A StartStop gombra kattintva megismételhet jük a mérést

63 Alapjárati fordulatszám (min1) mérése Az alapjárati fordulatszámot tartsuk 5 sig a megadott tartományban. A program rögzíti a fordulatszám átlag értékét. OBD vizsgálat készenlétének (Readyness) ellenőrzése A program automatikusan kiolvassa az OBD rendszer által végrehajtható, illetve végrehajtott vizsgálatokat. Ezek 12 hosszúságú bináris formátumú értékek, amelyek a tanúsítványon is megje lennek. Lambda szonda(ák) szabályzó jel vizsgálata Ha OBD vizsgálat nem volt megfelelő, akkor sor kerül a lambda szonda(ák) vizsgálatára. Emeljük a motor fordulatszámát 5másodperc alatt a Fordulatszám jelző n megadott tartományba. Tartsuk a fordulatszámot az időzítő lejártáig a kijelzőn megadott tartományban. Ha több lambda szonda van a gépkocsiban, a program automatikusan megvizsgálja mindegyiket. Hibatároló kiolvasása A program automatikusan kiolvassa a hibatárolóban tárolt hibákat, amik megjelennek a tanúsítványon is. MIL lámpa működésének ellenőrzése A mérés végén kiolvasásra kerül a MIL lámpa állapota. Kiértékelés Ha mindegyik fázison túl vagyunk, megjelenik egy kiértékelés a mérésről (36. ábra). A Vissza léptetés és a StartStop gombokkal megismételhetjük az egyes mérési fázisokat, vagy visszatérhetünk az adatbevitelre (49. oldal). A mérés értékelése akkor megfelelő, ha: a szubjektív vizsgálat eredmény megfelelő, az emisszió értékek a megadott tartományon belül voltak, nem volt tömítetlen a kipufogó,

64 OBD vizsgálat készenlétének ellenőrzése megfelelő, Lambda szonda(ák) szabályozása megfelelő, Hibatárolóban nem volt hibakód, MIL lámpa működése megfelelő Az egyes fázisokra a Visszaléptető és az Előreléptető gombra kattintással, majd a StartStop megnyomásával lehet átlépni.

65 36. ábra. OBD felülvizsgálat kiértékelése

66

67 Előgyújtás zárásszög megadása A felülvizsgálat utolsó fázisaként a (37. ábra) látható ablakban megadhatjuk a mért előgyújtás, illet ve zárásszög értékeket. Ha a Kihagy F10 gombra kattintunk, akkor nem kerülnek elmentésre az ada tok. A Tovább F12 gombra kattintással az adatok elmentésre kerülnek.

68 Előgyújtás Zárásszög Megjegyzés hozzáadása Továbblépés az adatok megadása nélkül 37. ábra. Előgyújtás zárásszög Továbblépés az adatok elmentésével

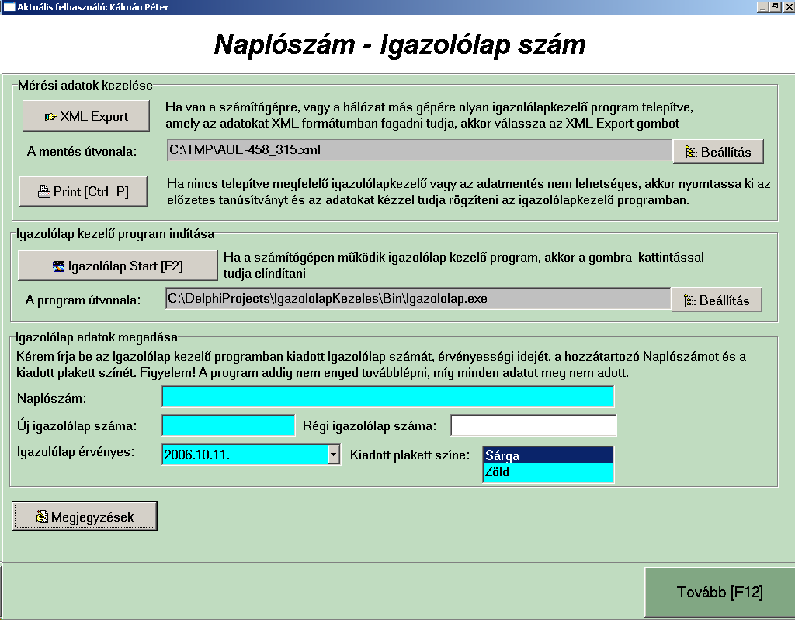

69 Naplószám, Igazolólap szám megadása Ha a felülvizsgálat eredménye megfelelő volt, akkor a megjelenő ablakban (38. ábra) adhatjuk meg a Naplószámot, Igazolólap számot és a plakett színét. Tanúsítvány előzetes nyomtatása Igazolólap kezelő program indítása Naplószám Új igazolólap száma Régi igazolólap száma Új igazolólap érvényes Plekett színe Megjegyzés hozzáadása Adatok mentése, kilépés 38. ábra. Naplószám Igazolólap szám Az igazolólap és naplószám megadása ablakban nem kötelező megadni az igazolólap és napló számot. Ebben az esetben a tanúsítvány fejlécében az "ELŐZETES" tanúsítvány lesz látható mindaddig míg le nem zárták a felülvizsgálatot a "Naplószám pótlás" menüpontban. Ha az adott gépen működik Igazolólap kezelő program, akkor elmenthetjük az adatokat xml formá ban és elindíthatjuk a programot. Ha elkészül az igazolólap, akkor a naplószám és igazolólapszám visszaírásra kerül az xmlbe amit a program észrevesz és beolvassa az adatokat. Ha az igazolólap kiadásához szükség van az előzetes tanúsítványra, akkor a Nyomtatás gombra kattintva kinyomtathatjuk azt. A Tovább gombra kattintva rögzítjük a megadott értékeket és tovváb lép a program.

70 Tanúsítvány nyomtatása A mérés végén a felülvizsgálat eredményétől függetlenül megjelenik egy ablak (39. ábra), ahol kinyomtathatjuk a tanúsítványt, ha le van zárva a mérés és kiexportálhatjuk az adatokat a rendeletnek megfelelően. Nyomtatáshoz kattintsona Nyomtatás gombra és megjelenik a (40. ábra). Ábra 39: Nyomtatás adatexport Kattintsunk a Zöldkártya feliratú gombra majd a megjelenő ablakban (41. ábra) válasszuk a gombot.

71 40. ábra. Tanúsítvány nyomtatás 41. ábra. Tanúsítvány megtekintése Ha katalizátorral rendelkező gépjármű felülvizsgálatát végeztük, akkor a Zöldkártya gomb alatt

72 megjelenik egy másik gomb Lambda számítás ellenőrzés felirattal. Erre kattintva tudjuk a Lambda ellenőrzés tanúsítványt kinyomtatni.

73 4.5.2 Dízelmotoros felülvizsgálat Elérése: Főmenü>Környezetvédelmi Felülvizsgálat>Dízelmotoros felülvizsgálat Gépjármű kiválasztása A 4.3 pont szerint adjuk meg a gépjármű adatait. A program nem enged tovább lépni addig, míg az összes szükséges adatot meg nem adtuk Gyári határértékek megadása A határértékek megadása ablakban (42. ábra) tudjuk megadni a felülvizsgálathoz szükséges emisszió határértékeket. Funkció gombok működése: Megszakítás megszakítja a felülvizsgálatot Tovább tovább megy a következő lépésre Új üres Új üres adatokat szúr be Rendeleti értékek rendeleti értékekkel tölti fel az adatokat Autó adatbázisból AUDATA adatforrásból Elvet elveti a módosításokat Megjegyzések Új megjegyzést adhatunk a meglévőkhöz Ha van a program mellé telepítve elfogadott AUDATA adatbázis, akkor kattintsunk az Audata adatbázisból feliratú gombra. Az AUDATA programban válasszuk ki a megfelelő értékeket. A kiválasztott értékek megjelennek a megfelelő adatbeviteli mezőknél. Ha voltak már korábban rögzítve határértékek, akkor azok automatikusan megjelennek a megfelelő beviteli mezőben.

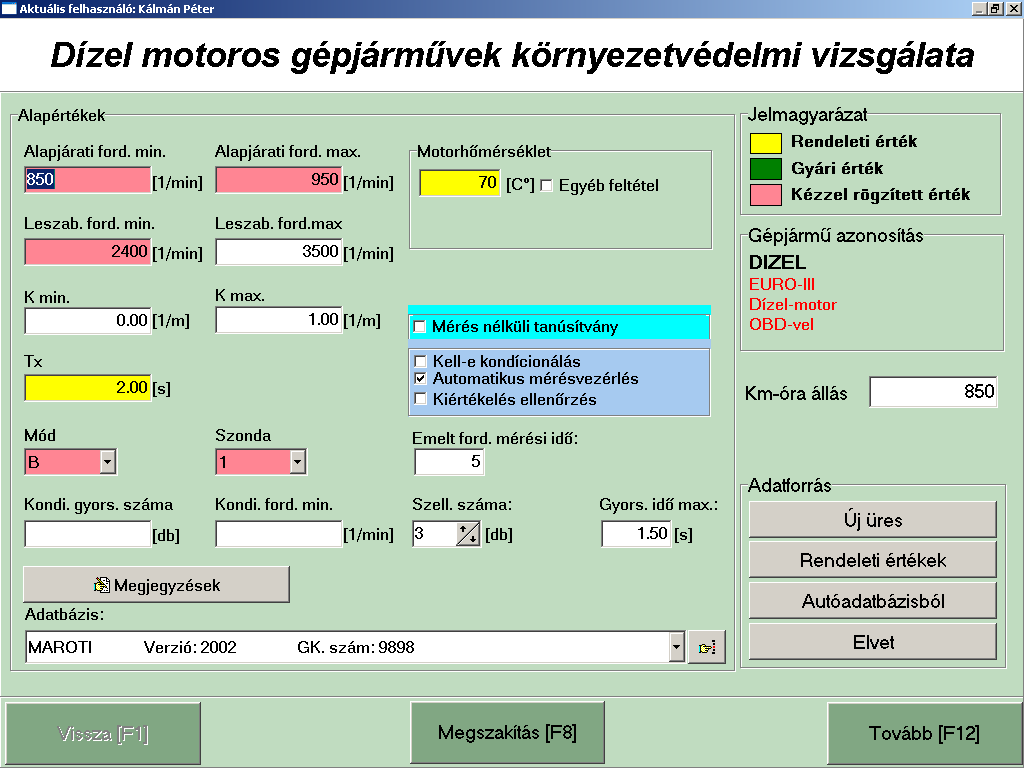

74 42. ábra. Dízelmérés kezdés A határérték adatokon kívül meg kell adni az aktuális kilométeróra állást is. Továbblépés Mérés nélküli tanúsítványkészítésre : Bizonyos esetekben lehetőség van Mérés nélküli tanúsítvány készítésére. Ebben az esetben jelöljük be Mérés nélküli tanúsítvány jelölő négyzetet, majd kattintsunk a Tovább gombra. A részletes le

75 írást lásd: pontban. További választási lehetőségek Kelle kondicionálás: ha bejelöli, akkor a mérés előtt kérni fogja a program a motor kondicio nálását. Automatikus mérésvezérlés: ha bejelöli, akkor a mérés egyes fázisai automatikusan (felhasználói beavatkozás nélkül) fognak következni. Kiértékelés ellenőrzés: A mérőrendszer bevizsgálásához szükséges funkció. Hatására mérés közben keletkezik egy fájl, ami tartalmazza a mérés közbeni adatokat. Ha minden adatot megadtunk, akkor válasszuk a határértékek adatforrását, az Adatforrás felirat alatt levő lenyíló listából. Ha nem találunk megfelelőt, akkor kattintsunk a gombra és megjelenő ablakban (31. ábra) tudunk új bejegyzést felvinni Szubjektív vizsgálat A szubjektív vizsgálatot a pontban leírtaknak megfelelően végezzük el Emisszió értékek ellenőrzése Az 43. ábraán látható ablakban történik a dízel felülvizsgálat vezérlése. A bal oldali hőmérő jelzi a motorolaj hőmérsékletét. A mellette levő indikátor jelzi a mindenkori előírt és tényleges motorfor dulatot. Ha a 42. ábraán látható ablakban bejelöltük az Automatikus mérésvezérlés jelölő négyzetet, akkor a mérés egyes fázisait a program automatikusan váltogatja. Ellenkező esetben a felhasználónak kell a StartStop gomb megnyomásával váltogatni az egyes fázisok között

76 43. ábra. Dízel felülvizsgálat

77 A mérés a következő szakaszokból áll: Kondicionálás Szellőztetés Olajhőmérséklet mérése Alapjárati fordulatszám mérése Leszabályozási fordulatszám mérése Szabadgyorsítások végrehajtása Kiértékelés Kondicionálás Ha a 42. ábraán látható ablakban bejelöltük a Kell kondicionálás jelölő négyzetet, akkor először biztosítani kell a gépjármű üzemkész állapotát. A motort, illetőleg amennyiben van ilyen a kipufogógáz kezelő rendszert, a mérést, továbbá az egyéb kipufogógázkoncentrációt befolyásoló szerkezetet, alkatrészeket a hibátlan működéshez szükséges, előírásszerű, üzemi állapotba kell hozni (pl. automatikus váltó beállítása stb.). A motort és a kipufogó rendszert üzemi hőmérsékletre kell melegíteni. A StartStop gomb megnyomásával indíthatjuk a funkciót. Emeljük a fordulatszámot a Fordulat számjelzőn megadott tartományba. Tartsuk a fordulatszámot, addig, míg az időzítő le nem jár. Amennyiben a kondicionálási feltételek nem teljesülnek, akkor a mérés NEM FELEL MEG minő sítéssel megszakad. Szellőztetés végrehajtása A gépkocsi füstölésének mérését közvetlenül megelőzően, a kipufogórendszerben lerakódott szennyezés eltávolítása céljából legalább háromszor teljes töltéssel a leszabályozási fordulatszámra, illetve speciális esetben pl. automatikus nyomatékváltó a vizsgálatra előírt fordulatszámra kell gyorsítani a motort. A szellőztetési céllal végzett gyorsításoknál a gázpedált már a maximális fordu latszám elérésekor hirtelen fel kell engedni. Figyeljük a fordulatszámjelző indikátort, és a fordulat számot tartsuk mindig a program által kért tartományban. Ha az előírásnak megfelelően végrehajtott, szellőztetés során mért mindhárom K füstölési érték

78 kisebb a járműre érvényes határértéknél, és eltérésük is megfelel a rendeletben megadottaknak, akkor a gépjármű felülvizsgálata MEGFELELŐ minősítéssel befejeződik. Ekkor a jellemző füstölés: K = 0,8 KH ahol KH a gyári min/max füstölés középértéke. NEM MEGFELELŐ minősítéssel értékel a program, ha a szellőztetés során mért mindhárom K füstölési érték közül kettő az érvényes határérték háromszorosánál nagyobb. Ha az előírásnak megfelelően végrehajtott, szellőztetés során mért mindhárom K füstölési érték kisebb a járműre érvényes határértéknél, és eltérésük is megfelel a rendeletben megadottaknak, akkor a gépjármű felülvizsgálata MEGFELELŐ minősítéssel befejeződik. Olajhőmérséklet mérése A program ellenőrzi az előírt motorhőmérséklet. Ha a 42. ábraán az Egyéb feltétel t adtuk meg, akkor a program nem végez hőmérséklet ellenőrzést. Az aktuális olajhőmérsékletet a 43. ábra bal oldalán látható Olajhőmérséklet mérő n olvasható le. Addig a program nem megy tovább a követ kező fázisba, míg a hőmérséklet el nem érte a kívánt szintet. A hőmérsékletmérés után elindul egy 10 perces időzítő, ami figyeli, hogy történte felhasználói beavatkozás. Ha 10 percig nem történik semmi, akkor a mérés megszakad, és egy tanúsítvány készül megszakított vizsgálat megjegyzéssel. Alapjárati fordulatszám mérése Tartsuk az alapjárati fordulatszámot a megengedett határok között, míg az időzítő le nem jár. Ha a fordulatszám kimegy a megengedett határokból, akkor az időzítő számlálása újra indul. Leszabályozási fordulatszám mérése Emeljük fel a fordulatszámot a megengedett határok közé tartsuk ott legalább 5 másodpercig. Szabadgyorsítások végrehajtása

79 A gázpedált gyorsan és határozottan (1 snál rövidebb idő alatt), ütközésig kell nyomni és az auto matikus nyomatékváltóval szerelt gépkocsik kivételével gyár által adott ideig (tx), vagy ennek hiányában a 42. ábraán megadott ideig leszabályozási fordulatszámon tartani, Legalább három további, ütemezett alapjárati szabadgyorsítás végrehajtása Kiértékelés A mérést megfelelőnek minősíti a program, ha: a. ha K jellemző füstölés értéke a megadott értékek min/max értékek között van, vagy b. ha K jellemző füstölés értéke a gyár által megengedett legkisebb értéknél kisebb, vagy c. ha az előírásnak megfelelően végrehajtott, a szellőztetés során mért mindhárom K füstölési érték kisebb a járműre érvényes határértéknél, és eltérésük is teljesíti a rendeletben meghatározott feltételeket, vagy d. ha az előírásnak megfelelően végrehajtott első két alapjárati szabadgyorsítás során mért mindkét K füstölési érték kisebb a járműre érvényes határérték felénél és eltérésük is teljesíti a rendeletben meghatározott feltételeket Naplószám, Igazolólap szám megadása Ha a felülvizsgálat eredménye megfelelő volt, akkor a megjelenő ablakban (. ábra). adhatjuk meg a Naplószámot, Igazolólap számot és a plakett színét. Ha a számítógépre telepítve van PeTitan Igazolólap kezelő program, akkor kattintsunk az Igazo lólap kezelés gombra. Az Igazolólap kiadása után írjuk vissza az adatokat a megfelelő mezőkbe. Ha az igazolólap kiadásához szükség van az előzetes tanúsítványra, akkor a Nyomtatás gombra kattintva kinyomtathatjuk azt. Ha minden adatot megadtunk, akkor nyomjuk meg a Tovább gom bot. Figyelem! A program csak akkor enged tovább, ha minden adatot megadunk Tanúsítvány nyomtatása A mérés végén a felülvizsgálat eredményétől függetlenül megjelenik egy ablak (40. ábra), ahol kinyomtathatjuk a mérési tanúsítványt. Kattintsunk a Zöldkártya feliratú gombra majd a meg

80 jelenő ablakban (41. ábra) válasszuk a gombot.

81 4.5.3 Adminisztratív felülvizsgálat Bizonyos esetekben lehetőség van rá (új autó üzembe helyezés), hogy emisszió vizsgálat nélkül készítsünk mérési tanúsítványt. Lépései: Indítsuk el az üzemanyagfajtának megfelelő mérést pont. A 30. ábra, illetve 42. ábra n válasszuk ki a Mérés nélküli tanúsítvány jelölő négyzet. Ottómotoros gépjárművek esetén: A megjelenő ablakban (44. ábra) adjuk meg a szükséges értékeket, majd kattintsunk a Tovább gombra. A Vissza gombra kattintással visszatérünk a határérték adatok megadása ablakra.

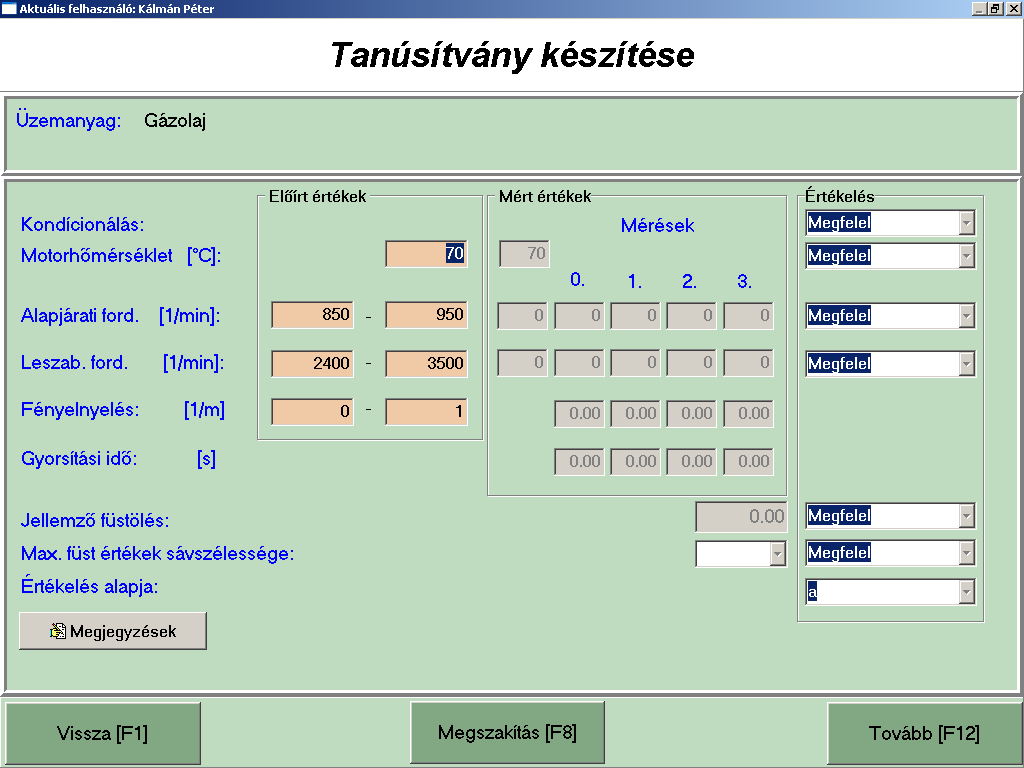

82 44. ábra. Mérés nélküli tanúsítvány Ottómotor Dízelmotoros gépjárművek esetén: A megjelenő ablakban (45. ábra) adjuk meg a szükséges értékeket, majd kattintsunk a Tovább gombra. A Vissza gombra kattintással visszatérünk a határérték adatok megadása ablakra.

83 45. ábra. Mérés nélküli tanúsítvány Dízelmotor

84 4.5.4 Kétütemű gépjárművek felülvizsgálata Kétütemű gépjármű felülvizsgálata esetén indítsuk el az Ottómotoros felülvizsgálatot pont A 30. ábraán látható ablakban jelöljük be a Kétütemű gépjármű felülvizsgálata jelölő négyzetet. A következő lépésben adjuk meg a szubjektív vizsgálat eredményét (. ábra. Szemrevételezéses vizsgálat. ábra). Végül adjuk meg a mért adatokat és a vizsgálat eredményét (. ábra. Mérés nélküli tanúsítvány Ottómotor. ábra) Továbblépés után megadhatjuk a Naplószámot és Igazolólap számot (. ábra), majd kinyomtathatjuk a tanúsítványt (. ábra. Tanúsítvány nyomtatás. ábra).

85 4.5.5 Internetes adatküldés Elérése: Főmenü>Környezetvédelmi Felülvizsgálat> Internetes adatküldés (46. ábra) Feladata: A felülvizsgálatok során rögzített adatokat a megadott Internet címre való elküldése. Elküldendő mérések száma Elküldött mérések száma Internet beállítások Regisztráció Küldés közbeni üzenetek Kilépés 46. ábra. Internetes adatküldés Beállítások Beállítások Adatküldés indítása

86 A gombra kattintva tudjuk az Internetes adatküldés paramétereit beállítani. Ha modemen keresztül csatlakozunk az Internetre, akkor először az operációs rendszerben állítsuk be a telefonos kapcsolatot, majd az Internet kapcsolat neve lenyíló ablakban válasszuk ki a megfelelőt. Regisztráció A regisztrálást csak egyszer kell elvégezni. Javasolt rögtön a program telepítése után, mert a szerver csak regisztrált felhasználótól fogad el adatokat. Adatküldés Kattintsunk az gombra. Az elküldött mérések mezőben láthatjuk, hány adat ment el sikeresen. A bal oldali Üzenetek mezőben láthatjuk a küldés során előforduló fel használói üzeneteket. Az adatküldés után az adatok törlődnek az adatbázisból, de utólagos nyomta tásukra még lehetőség van 5 évig. A Tovább vagy Megszakít gombra kattintással, kiléphet a funkcióból. 4.6

87 4.6.1 Adatszolgáltatás igazolólap kezelő program részére A program minden egyes mérés után elmenti az adatokat a rendeletben meghatározott formátumban (XML) és útvonalra: Windows könyvtár meghajtó :\emisszio\eeee\fájlneve.xml pl.: c:\emisszio\2005\ xml

88 4.6.2 Emisszió mérő kalibrálás hitelesítés Elérése: Főmenü>Ellenőrzés>Emissziómérő kalibrálás Feladata: A mérőegység kalibrálása, illetve hitelesítése után itt tudjuk megadni a megfelelő ada tokat (47. ábra). Kalibrálási kód Következő kalibrálás érvényes Kalibrálást végző adatai 47. ábra. Kalibrálás

89 Kalibrálás Kalibrálási adatok megadása: Adja meg a Kalibrálási kódot, érvényességi idejét, kalibráló azonosítóját majd kattintson a Men tés gombra az adatok rögzítéséhez. Figyelem! Ha lejárt a rendszer kalibrálási ideje, akkor nem en gedi elvégezni a Környezetvédelmi felülvizsgálatokat.

90 Hitelesítés Következő hitelesítés esedékes Hitelesítést végző adatai 48. ábra. Hitelesítés

91 Hitelesítési adatok megadása: Adja meg a következő hitelesítés időpontját (48. ábra), hitelesítő azonosító adatait majd kattint son a Mentés gombra az adatok rögzítéséhez. Figyelem! Ha lejárt a rendszer hitelesítési ideje, akkor nem engedi elvégezni a Környezetvédelmi felülvizsgálatokat. A gombok funkciói: Kilépés Kilépés Adatok mentése Műszeregység beállítások Elérése: Főmenü>Törzsadatok>Zöldkártya beállítások Feladata: A műszeregység gyártójának, típusának és egyéb adatainak beállítása (49. ábra). 49. ábra. Műszer beállítások

92 A Műszeregység telepítése után itt kell beállítani a műszer gyártójának nevét, műszer típusát, gyári számát, vezérlő program ellenőrző összegét, jóváhagyás számát, Közlekedési Felügyelet engedélye zési számát. A következő lépésben be kell állítani a megfelelő jelölőnégyzet kipipálásával mely programokra alkalmas a Műszeregység. Amelyik programra nem alkalmas, az nem lesz elérhető a felülvizsgálat során.

93 4.6.4 Naplószám Igazolólap szám pótlása Elérése: Főmenü>Környezetvédelmi Felülvizsgálat>Naplószám pótlás Feladata: A Napló és igazolólapszám pótlólagos berása (50. ábra) Ábra 50: Naplószám igazolólap pótlás Ha a XML beolvas gombra kattintunk, akkor az Igazolólap kezelő program által az xml fájlokba visszaírt adatokat a program automatikusan beolvassa és elmenti. A módosít gombra kattintva kézzel lehet beírni a szükséges adatokat, majd a Lezárva jelölő boksz ra kattintva lezárhatjuk a felülvizsgálatot és most már el tudjuk küldeni az Interneten. Ha az igazolólapot bevonták, akkor kattintsuk be az Igazolólap bevonva jelölő boxot. Ha ki akarjuk nyomtatni a végleges tanúsítványt, akkor válasszuk a Nyomtatás gombot. Figyelem! Ha a Lezárva jelölő boksz ki van pipálva és elmenti az adatokat a mérés eltűnik a listából és már csak a tanúsítvány utólagos nyomtatása menűben lehet újra nyomtatni.
