1 Moeller terméksorozat Biztonságos és megbízható működtetés és jelzés Főkatalógus Működtető- és jelzőkészülékek RMQ, kézi- és lábműködtetésű robusztus nyomógombok FAK, jelzőoszlopok SL

2 xcommand Parancsadás és jelzés xstart Motorok kapcsolása és védelme, hajtások xcommand xsystem Automatizálás, vezérlés és megjelenítés Feszültség és áram összehangolása xenergy xpole Energia elosztása, kapcsolása és védelme xboard Elosztók és tokozatok Információk

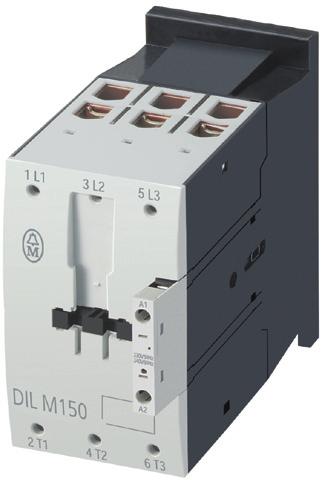

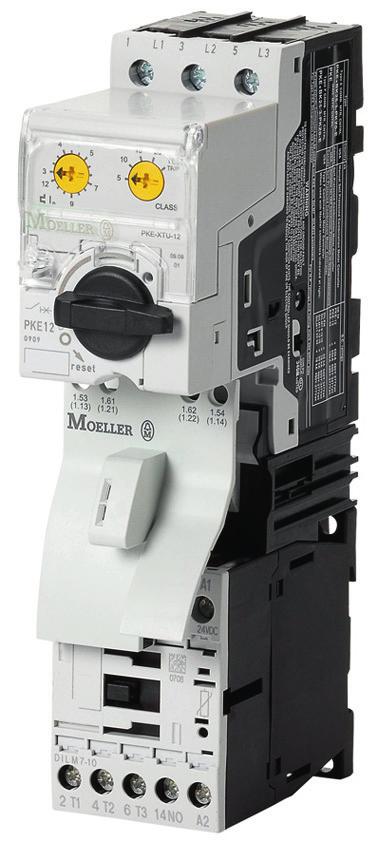

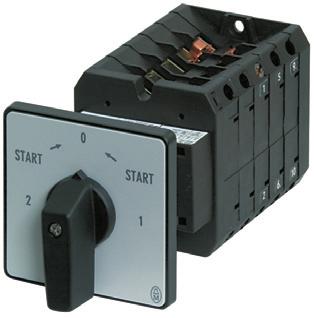

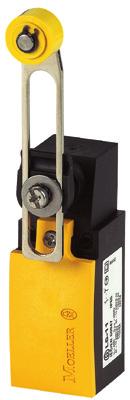

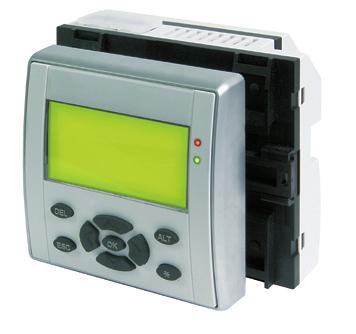

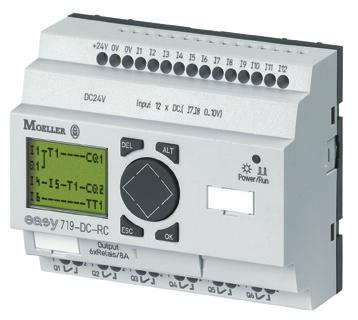

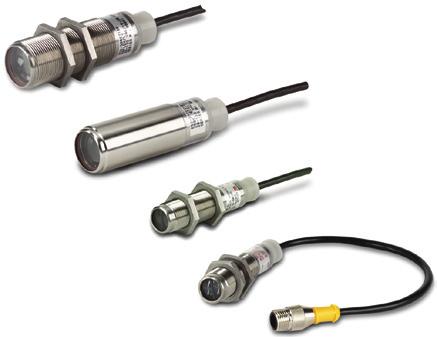

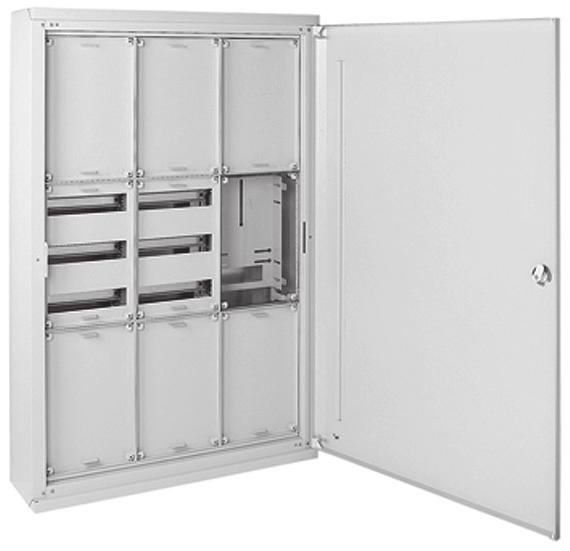

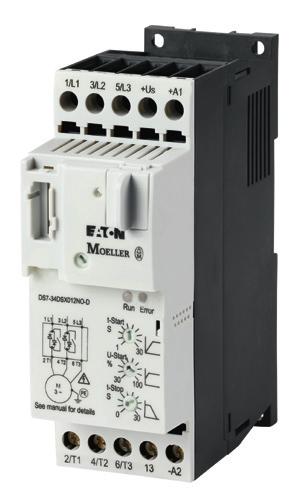

3 SmartWire-DT kommunikációs buszrendszer Robusztus kézi- és lábműködtetésű nyomógombok FAK, működtető- és jelzőkészülékek RMQ, jelzőoszlopok SL Helyzetkapcsolók LS, nyomáskapcsolók MCS, iduktív, kapacitív, optikai érzékelők Bütykös kapcsolók T, szakaszolókapcsolók P 315 A-ig Kis kontaktorok, segédkontaktorok, kontaktorok DIL Motorvédő relék Z, ZEB, ZEV, EMT6 Motorvédő kapcsolók PKZ és PKE Motorindító kombinációk MSC Lágyindítók DS, DM Frekvenciaváltók M-MaxTM, H-MaxTM Időrelék DILET, ETR, mérőrelék EMR, felügyeleti relék EMR Vezérlőrelék easyrelay, multifunkcionális kijelzők MFD-Titan Biztonsági vezérlőrelék easysafety, elektronikus biztonsági relék ESR5 Automatizálási megoldások, PLC-k, I/O eszközök, megjelenítés Transzformátorok STN, UTI, univerzális tápegységek AING Gyűjtősín-rendszer SASY tartozékok elosztókhoz Kompakt megszakítók NZM, kompakt szakaszolókapcsolók N 1600 A-ig Légmegszakítók IZM, szakaszolókapcsolók IN 6300 A-ig Védőkapcsolók, biztosítók Műanyag tokozatok CI, kis tokozatok CI-K Falra szerelhető acéllemez szekrények CS Installációs elosztók IVS, sorolható elosztók xvtl Kifejezésjegyzék, típusjegyzék, címszójegyzék

4 Működtető- és jelzőkészülékek RMQ Kézi- és lábműködtetésű robusztus nyomógombok FAK Jelzőoszlopok SL Az Eaton működtető- és jelzőkészülékei a korszerű, formatervezett megjelenést optimális funkcionalitással kombinálják. A LED-technológiájú jelzőlámpák és jelzőoszlopok megbízhatóan jelzik a gépállapotokat. Az RMQ-Titan készülékválaszték olyan érintkezőelemeket tartalmaz, amelyek a SmartWire-DT kommunikációs rendszerre is csatlakoztathatók. 22,5 mm furatátmérőjű működtető- és jelzőkészülékek RMQ-Titan Korszerű, ergonómikus formatervezés órányi LED-világítás +++ Vevőspecifikus lézer-feliratozás 16 mm furatátmérőjű működtető- és jelzőkészülékek RMQ16 Rendkívül kompakt +++ A legkisebb helyre is beépíthető +++ Vevőspecifikus lézer-feliratozás ATEX Vészleállító nyomógombok Gomba alakú +++ Pálma alakú 45 mm, 60 mm +++ Önellenőrző érintkező +++ Világítógyűrűvel +++ Mechanikus kapcsolóállás-kijelzés +++ Biztonsági standardok egészen SIL3-ig (EN 62061) vagy e teljesítményszintig (ISO ) Kézi- és lábműködtetésű robusztus nyomógombok FAK Nagyfokú védettség IP Nehéz körülmények között is használható +++ Rendkívül robusztus Jelzőoszlopok SL Gépállapotok optikai és akusztikus kijelzése +++ Rugalmasan kombinálhatók +++ Egyszerű szerelés

5 Működtető- és jelzőkészülékek, kézi- és lábműködtetésű robusztus nyomógombok, jelzőoszlopok Tartalom Rendszeráttekintés Rendszeráttekintés Működtető- és jelzőkészülékek RMQ-Titan 2/2 SWD komponensek 2/66 Vészleállító nyomógombok 2/4 Rendelés Rendelés SWD komponensek 2/68 Komplett készülékek előlapra szereléshez 2/6 (vészleállítás) Komplett készülékek tokozott kivitelben (vészleállítás) 2/6 Vészleállító nyomógombok 2/7 a 2/1 Tartozékok vészleállító nyomógombokhoz 2/10 Műszaki adatok SWD komponensek 2/72 Méretek SWD komponensek 2/76 Felirati táblák vészleállító nyomógombokhoz 2/11 64 Rendszeráttekintés STOP-/KI-nyomógombok 2/13 Kézi- és lábműködtetésű robusztus nyomógombok FAK 2/77 Komplett készülékek előlapra rögzíthető kivitelben 2/14 Komplett készülékek tokozott kivitelben 2/15 Kettős nyomógombok 2/16 Nyomógombok 2/17 Gombafejű nyomógombok 2/19 Rendelés Kézi- és lábműködtetésű robusztus nyomógombok FAK 2/78 Műszaki adatok Kézi- és lábműködtetésű robusztus nyomógombok FAK 2/80 Választó-kapcsolók 2/20 Méretek Kulcsos kapcsolók 2/21 Kézi- és lábműködtetésű robusztus nyomógombok FAK 2/81 Joystickok, 4-es nyomógombok 2/24 Jelzőlámpák 2/26 Potenciométerek, akusztikus jelzők 2/27 Rendszeráttekintés Működtető- és jelzőkészülékek RMQ16 2/82 Világító nyomógombok 2/28 Rendelés Világító választó-kapcsolók 2/30 Nyomógombok 2/84 Rögzítőadapterek 2/31 Világító nyomógombok 2/85 Érintkezőelemek 2/31 Választó-kapcsolók 2/86 LED-elemek 2/33 Világító választó-kapcsolók 2/86 LED-előtételemek 2/34 Kulcsos kapcsolók 2/88 Kiegészítő nyomógombtábla-tartók, behelyezhető felirati táblák 2/35 Nyomógomblapkák nyomógombokhoz 2/36 Nyomógomblapkák gombafejű nyomógombokhoz 2/38 Jelzőlámpa-lapkák 2/40 Jelzőlámpák 2/89 Vészleállító nyomógombok, VÉSZ-KI felirati táblák 2/90 Felirati táblák 2/91 Behelyezhető felirati táblák, kiegészítő nyomógombtábla-tartók 2/94 Nyomógomblapkák világító nyomógombokhoz 2/42 Tokozatok 2/95 Beépítőlapok, burkolatok 2/44 Kiegészítő tartozékok 2/96 Tokozatok 2/45 AS-interfész 2/47 Kiegészítő tartozékok 2/48 Műszaki adatok Működtető- és jelzőkészülékek RMQ16 2/98 Méretek Tervezés Működtető- és jelzőkészülékek RMQ16 2/ VÉSZ-ÁLLJ / VÉSZ-KI / önellenőrző érintkező 2/52 Visszaálló funkció, működtetőhíd, Labeleditor 2/53 LED-elemek 2/54 Rendszeráttekintés SL jelzőoszlopok 2/102 Műszaki adatok Működtető- és jelzőkészülékek RMQ-Titan 2/55 Rendelés Komplett készülékek, modulelemek 2/104 Modulelemek 2/105 Méretek Kiegészítő tartozékok 2/107 Működtető- és jelzőkészülékek RMQ-Titan 2/59 Műszaki adatok Rendszeráttekintés SL jelzőoszlopok 2/108 SWD komponensek 2/66 Méretek SL jelzőoszlopok 2/109

6 2/2 Működtető- és jelzőkészülékek RMQ-Titan RMQ-Titan M22 RMQ-Titan Rendszeráttekintés ATEX ATEX

7 Működtető- és jelzőkészülékek RMQ-Titan RMQ-Titan M22 2/3 4-állású választó-kapcsolók 1 4-állású Forgatógombbal vagy forgatókarral Kapcsolóállások: a 2/20. oldal Felirati táblák táblatartóval 2 Szín: alu színű Felirati táblák: feliratozva, egyedileg feliratozható, üres a 2/26. oldal Rögzítőadapter 3 Előlapra rögzítéshez Érintkező- és LED-elemekhez M22-A... típusoknál Érintkezőelemekhez M22-A4-nél a 2/31. oldal (Kettős) érintkezőelemek 4 Nyitó és záró érintkezők Elektronikához alkalmas, univerzális érintkezők Biztonsági funkció IEC/EN szerinti kényszernyitással Max. 2 szint, szintenként 3 érintkezőelemmel a 2/31. oldal LED-elemek 4 Feszültségtartomány: V AC/DC V AC a 2/33. oldal Kényelmesen feliratozható 5 Az RMQ-Titan program összes nyomógomblapkája, jelzőlámpája és kiegészítő nyomógombtáblája lézer segítségével tetszés szerinti szövegekkel és szimbólumokkal feliratozható. Letöltés: címszó: Labeleditor Ház 6 IP67 tokozat max. 6 beépítési helyig IP55 tokozat max. 12 beépítési helyig IP54 beépítő lap max. 6 beépítési helyig IP40 burkolatok beépítőlapokhoz a 2/45. oldal Teleszkópos felerősítő 7 Mélység-kiegyenlítéshez közéépítési szerelések esetén CI tokozatokban, CI-K tokozatokban és szekrényekben a 2/48. oldal Központosító adapter 8 Működtető- és jelzőelemek központosításához teleszkópos felerősítő alkalmazása esetén a 2/48. oldal IVS kalapsín-adapter 9 IEC/EN szerinti kalapsínre történő közvetlen szereléshez a 2/49. oldal Felirattábla-tartók 10 Behelyezhető felirati táblákhoz Szín: fekete Alumínium színű behelyezhető felirati táblák, feliratozva vagy felirat nélkül, gravírozhatók a 2/35. oldal Akusztikus jelzők 11 IP40 védettség, zümmögő nélkül a 2/27. oldal Zümmögő 12 Folyamatos hang, szaggatott hang V AC/DC a 2/28. oldal Potenciométerek 13 Ellenállásértékek: 470 kω - 1 MΩ 3 külön kivezetett csatlakozás Csavaros kapcsokkal a 2/27. oldal Előlapgyűrűk 14 Titan Fekete 24 karátos arany, csak M22-kombinációval rendelhető a 2/48. oldal Jelzőlámpák 15 Lapos és kúpos kivitelek Színek: fehér, zöld, piros, sárga, kék a 2/26. oldal Kulcsos kapcsolók és 3-állású Programozható visszaállás / reteszelés funkció és kulcskihúzhatóság Zárrendszerekhez alkalmas a 2/21. oldal Választó-kapcsolók és 3-állású Forgatógombbal, forgatókarral Programozható visszaállás / reteszelés funkció Világító választó-kapcsolók, átlátszó forgatókarral Színek: fehér, zöld, piros, sárga, kék a 2/20. oldal Nyomógomblapkák 18 Lézerrel készített feliratok nyomógombokhoz és gombafejű nyomógombokhoz Nyomógomblapkák világító nyomógombokhoz és jelzőlámpákhoz, lapos Standard szövegekkel és szimbólumokkal vagy egyedi felirattal a 2/36. oldal Nyomógombok 19 Visszaálló és reteszelt Lapos és magas Védőgallérral vagy anélkül Gombafejű nyomógombok Kettős nyomógombok Színek: fehér, zöld, piros, sárga, kék, fekete Világító nyomógombok Színek: fehér, zöld, piros, sárga, kék a 2/17. oldal Vészleállító nyomógombok 20 Manipulálás-biztos kivitel ISO 13850/EN 418 szerint Plombálható fedéllel biztosíthatók Feliratozott vagy felirat nélküli felirati táblák a 2/8. oldal Joystick 21 4-állású a 2/24. oldal 4-es nyomógombok 22 4-darabos nyomógombok, visszaálló a 2/24. oldal Tartozékok 23 a 2/48. oldal Termékjellemzők A megrendelés M22-COMBINATION a 2/6. oldal FAK-COMBINATIONa 2/78. oldal a FAK-ATEX kiegészítéssel történik a 2/45. oldal Feszítőrugós csatlakozású modulrendszer Titán, fekete vagy arany előlapgyűrű Beépítési átmérő: 22,3 mm Minimális raszterméret 30 x 40 mm Védettség: legalább IP66 Beépítési helyenként max. 6 érintkező Különböző feszültségszintek kapcsolhatók Az egész világra engedélyezett

8 2/4 Működtető- és jelzőkészülékek RMQ-Titan RMQ-Titan M22 RMQ-Titan Rendszeráttekintés

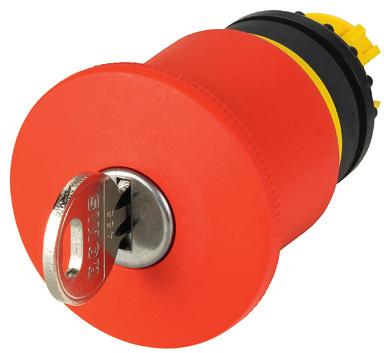

9 Működtető- és jelzőkészülékek RMQ-Titan RMQ-Titan M22 2/5 Vészleállító nyomógombok Gomba alakú Nem világító kivitel Világítható LED-del MS1-MS20 zárral Zárral zárrendszerhez Manipulálás-biztos kivitel ISO 13850/EN418 szerint Gépekre vonatkozó 2006/42/EU irányelv Plombálható fedéllel biztosíthatók Feliratozott vagy felirat nélküli felirati táblák Visszaállítás elforgatással a 2/7. oldal Vészleállító nyomógombok Pálma alakú Nem világító kivitel 45 mm és 60 mm átmérő Manipulálás-biztos kivitel ISO 13850/EN418 szerint Gépekre vonatkozó 2006/42/EU irányelv Feliratozott vagy felirat nélküli felirati táblák Visszaállítás elforgatással a 2/8. oldal Vészleállító nyomógombok Pálma alakú Világítható LED-del 45 mm és 60 mm átmérő Manipulálás-biztos kivitel ISO 13850/EN418 szerint Gépekre vonatkozó 2006/42/EU irányelv Feliratozott vagy felirat nélküli felirati táblák Visszaállítás elforgatással a 2/8. oldal Vészleállító nyomógombok Pálma alakú Mechanikus működtetéskijelzéssel 45 mm és 60 mm átmérő Manipulálás-biztos kivitel ISO 13850/EN418 szerint Gépekre vonatkozó 2006/42/EU irányelv Feliratozott vagy felirat nélküli felirati táblák Visszaállítás elforgatással a 2/9. oldal Vészleállító nyomógombok Pálma alakú MS1-MS20 zárral 45 mm és 60 mm átmérő Manipulálás-biztos kivitel ISO 13850/EN418 szerint Gépekre vonatkozó 2006/42/EU irányelv Feliratozott vagy felirat nélküli felirati táblák Visszaállítás elforgatással a 2/8. oldal Vészleállító nyomógombok Pálma alakú Ronis 455 zárral 45 mm és 60 mm átmérő Manipulálás-biztos kivitel ISO 13850/EN418 Gépekre vonatkozó 2006/42/EU irányelv Plombálható fedéllel biztosíthatók Feliratozott vagy felirat nélküli felirati táblák Visszaállítás elforgatással vagy húzással a 2/9. oldal VÉSZ-ÁLLJ felirati táblák VÉSZ-KI felirati táblák Kerek, négyzet alakú, négyszögletes kivitel Egynyelvű, többnyelvű, egyénileg feliratozható a 2/11. oldal Világítógyűrű 8 Változatok: 24 V AC/DC, 120 V AC, 230 V AC Folytonos fény Villogó fény külön vezérléssel Futófény külön vezérléssel 24 V AC/DC 3 külön vezérelhető LED-sorral a 2/10. oldal Védőgallér 9 Véletlen működtetés ellen 38 mm és 45 mm méretű kivitelekhez a 2/10. oldal Rögzítőadapter 10 Előlapra rögzítéshez Érintkező- és LED-elemekhez M22-A... típusoknál Érintkezőelemekhez M22-A4-nél a 2/31. oldal Érintkezőelemek, jelzőlámpák 11 Nyitó és záró érintkezők Elektronikához alkalmas, univerzális érintkezők Biztonsági funkció IEC/EN szerinti kényszernyitással Max. 2 szint, szintenként 3 érintkezőelemmel a 2/31. oldal Önellenőrző érintkező 12 Elülső felerősítés vagy alaplapra rögzítés 1 nyitó és 1 záró érintkező sorba kapcsolva Változatok: 2 nyitó 1 záró érintkező; 1 nyitó 1 záró érintkező Egészen EN szerinti SIL3 biztonsági standardokhoz vagy ISO szerinti teljesítményszinthez a 2/33. oldal Ház 13 IP67 tokozat max. 6 beépítési helyig IP55 tokozat max. 12 beépítési helyig IP54 beépítő lap max. 6 beépítési helyig IP40 burkolatok beépítőlapokhoz a 2/45. oldal Kényelmesen feliratozható 14 Az RMQ-Titan program összes nyomógomblapkája, jelzőlámpája és kiegészítő nyomógombtáblája lézer segítségével tetszés szerinti szövegekkel és szimbólumokkal feliratozható. Letöltés: címszó: Labeleditor Tartozékok 15 a 2/48. oldal

10 2/6 Működtető- és jelzőkészülékek RMQ-Titan Komplett készülékek előlapra rögzíthető kivitelben M Komplett készülékek előlapra rögzíthető kivitelben Érintkező-kiosztás: f = Biztonsági funkció kényszernyitással, IEC/EN szerint Z = záró érintkező Vészleállító nyomógombok Ny = nyitó érintkező Titan előlapgyűrű Csatlakozójelölés Védettség Manipulálás-biztos kivitel ISO 13850/EN 418 szerint A visszaállítás húzással történik Max. felszereltség: 4 x M22-(C)K Gombafej piros (RAL 3000), nyomógombaljzat sárga 1 Ny f 21 IP66, IP69K M22-PV/K Z 1 Ny f IP66, IP69K M22-PV/K Megjegyzés Vészleállító gombafejű kulcsos kapcsoló Manipulálás-biztos kivitel ISO 13850/EN 418 szerint 1 db kulccsal, MS1 egyedi zár, zárrendszerekhez nem alkalmas A visszaállítás kulccsal történik Gombafej piros (RAL 3000), nyomógombaljzat sárga 1 Ny f 21 IP66, IP69K M22-PVS/K Komplett készülékek tokozott kivitelben Működtetőhelyek száma Darabszám Érintkező-kiosztás: f = Biztonsági funkció kényszernyitással, IEC/EN szerint Z = záró érintkező Ny = nyitó érintkező Kapcsolási ábra Ház részének színe Titan előlapgyűrű RAL-kód Védettség Vészleállító nyomógombok Manipulálás-biztos kivitel ISO 13850/EN 418 szerint 2 Ny f RAL 1004 IP66, IP69K M22-PV/KC02/IY A visszaállítás húzással történik 1 Z 1 Ny f RAL 1004 IP66, IP69K M22-PV/KC11/IY Vészleállító gombafejű kulcsos kapcsoló 1 db kulccsal MS1 zár 1 1 Z RAL 1004 IP67, IP69K M22-PVS/KC11/IY Vevőspecifikus komplett készülékek A rendelés rendelési nyomtatvánnyal történik F0315 a Adatlap az elektronikus katalógusban: * = Vevőspecifikus által szabadon választható ismertetőjel, ill. raktári szám, max. 10 karakter M22-COMBINATION-*

11 Működtető- és jelzőkészülékek RMQ-Titan Vészleállító nyomógombok M /7 Vészleállító nyomógombok Titan előlapgyűrű Világító Gombafej színe RAL-kód Védettség Vészleállító nyomógombok Visszaállítás húzással Gombafej átmérő 38 mm Nem világító A visszaállítás húzással történik RAL 3000 IP66, IP69K M22-PV LED-elemmel világítható A visszaállítás húzással történik RAL 3000 IP66, IP69K M22-PVL Vészleállító nyomógombok Visszaállítás elforgatással Gombafej átmérő 38 mm Nem világító A visszaállítás elforgatással történik RAL 3000 IP67, IP69K M22-PVT LED-elemmel világítható A visszaállítás elforgatással történik RAL 3000 IP67, IP69K M22-PVLT Vészleállító nyomógombok Visszaállítás kulccsal történő elforgatással Gombafej átmérő 38 mm 1 db kulccsal Nem világító Nem világító Nem világító MS1 egyedi zár zárrendszerekhez nem alkalmas MS1 - MS20 egyedi zárak zárrendszerekhez nem alkalmas *a 1, 2, 3,...20 Zárrendszerekhez alkalmas A megrendeléshez az F0276 a Adatlap az elektronikus katalógusban található Szállítási határidő kb. 4 6 hét Zárrendszerek lásd a 2/23. oldal RAL 3000 IP67, IP69K M22-PVS RAL 3000 IP67, IP69K M22-PVS-MS* RAL 3000 IP67, IP69K M22-PVS-SA(*)-*

12 2/8 Működtető- és jelzőkészülékek RMQ-Titan Vészleállító nyomógombok M Titan előlapgyűrű Világító Gombafej színe RAL-kód Védettség Vészleállító nyomógombok Visszaállítás elforgatással Pálma alakú, 45 mm átmérő Nem világító RAL 3000 IP67, IP69K M22-PVT45P LED-elemmel világítható RAL 3000 IP67, IP69K M22-PVLT45P Vészleállító nyomógombok Mechanikus kapcsolóállás-kijelzéssel Visszaállítás elforgatással Pálma alakú, 45 mm átmérő Nem világító Kapcsolóállás-kijelzés zöld a Nem működtetett gomb Kapcsolóállás-kijelzés piros a Működtetett gomb RAL 3000 IP67, IP69K M22-PVT45P-MPI Vészleállító nyomógombok Visszaállítás kulccsal történő elforgatással Pálma alakú, 45 mm átmérő 1 db kulccsal Nem világító MS1 egyedi zár zárrendszerekhez nem alkalmas RAL 3000 IP67, IP69K M22-PVS45P-MS Nem világító MS1 - MS20 egyedi zárak zárrendszerekhez nem alkalmas *a 1, 2, 3,...20 RAL 3000 IP67, IP69K M22-PVS45P-MS* Nem világító Ronis 455 egyedi zár zárrendszerekhez nem alkalmas RAL 3000 IP67, IP69K M22-PVS45P-RS Vészleállító nyomógombok Visszaállítás elforgatással Pálma alakú, 60 mm átmérő Nem világító RAL 3000 IP67, IP69K M22-PVT60P LED-elemmel világítható RAL 3000 IP67, IP69K M22-PVLT60P

13 Működtető- és jelzőkészülékek RMQ-Titan Vészleállító nyomógombok M /9 Titan előlapgyűrű Világító Gombafej színe RAL-kód Védettség Vészleállító nyomógombok Mechanikus kapcsolóállás-kijelzéssel Visszaállítás elforgatással Pálma alakú, 60 mm átmérő Nem világító Kapcsolóállás-kijelzés zöld a Nem működtetett gomb Kapcsolóállás-kijelzés piros a Működtetett gomb RAL 3000 IP67, IP69K M22-PVT60P-MPI Vészleállító nyomógombok Visszaállítás kulccsal történő elforgatással Pálma alakú, 60 mm átmérő 1 db kulccsal Nem világító Nem világító Nem világító MS1 egyedi zár zárrendszerekhez nem alkalmas MS1 - MS20 egyedi zárak zárrendszerekhez nem alkalmas *a 1, 2, 3,...20 Ronis 455 egyedi zár zárrendszerekhez nem alkalmas RAL 3000 IP67, IP69K M22-PVS60P-MS RAL 3000 IP67, IP69K M22-PVS60P-MS* RAL 3000 IP67, IP69K M22-PVS60P-RS

14 2/10 Működtető- és jelzőkészülékek RMQ-Titan Tartozékok M22-X... Tartozékok RAL-kód Védettség Védőgallér Megnehezíti a véletlen működtetést RAL 1004 IP65 M22-XGPV Plombálható burkolat 38 mm átmérőjű gombafejű készülékekhez Átlátszó, kényszertörési hellyel, VÉSZ-ÁLLJ/, VÉSZ-KI, STOP-/, ÁLLJkapcsolás után ismét használható A 30 x 50 mm-es raszterben a szomszédos furatok M22(S)-B típusú vakdugókkal lezárhatók IP65 M22-PL-PV darab LED-világítógyűrűk Sárga, sárga LED-ekkel a Tervezés (kapcsolási tervek) 60 mm átmérő 24 V AC/DC Három 4-4 LED-et (sorba kapcsolva) tartalmazó csoport külön-külön vezérelhető (pl. futófényhez) 60 mm átmérő 120 V AC Egy, 8 LED-et (sorba kapcsolva) tartalmazó csoport 60 mm átmérő 230 V AC Egy, 8 LED-et (sorba kapcsolva) tartalmazó csoport Vevőspecifikus komplett készülékek a Tervezés A megrendelés az F0315 rendelési nyomtatvánnyal történik a Adatlap az elektronikus katalógusban * = vevő által szabadon választható ismertetőjel, ill. raktári szám, max. 10 karakter M22-XPV60-Y M22-XPV60-Y M22-XPV60-Y M22-COMBINATION-* Megjegyzés Érintkezőelemek, az önellenőrző érintkezőelemeket is beleértve a 2/32. oldal

15 Működtető- és jelzőkészülékek RMQ-Titan VÉSZ-ÁLLJ / VÉSZ-KI felirati táblák M22-X... 2/11 VÉSZ-ÁLLJ / VÉSZ-KI felirati táblák Felirat Nyelv RAL-kód VÉSZ-ÁLLJ felirati táblák, IP66 Fekete felirat NOT-HALT DE RAL 1004 M22-XZK1-D Arresto di emergenza IT RAL 1004 M22-XZK1-I HÄTÄPYSÄYTYS FI RAL 1004 M22-XZK1-SF Négynyelvű DE, EN, FR, IT RAL 1004 M22-XYK darab Négynyelvű DE, EN, FR, IT RAL 1004 M22-XAK Négynyelvű DE, EN, ES, PT RAL 1004 M22-XAK Négynyelvű DE, EN, NL, FR RAL 1004 M22-XAK Négynyelvű EN, SV, FI, DA RAL 1004 M22-XAK Négynyelvű DE, EN, FR, IT RAL 1004 M22-XBK VÉSZ-KI felirati táblák Fekete felirat NOT-AUS DE RAL 1004 M22-XZK-D Emergency Stop EN RAL 1004 M22-XZK-GB Arrêt d'urgence FR RAL 1004 M22-XZK-F EMERGENZA IT RAL 1004 M22-XZK-I NOODSTOP NL RAL 1004 M22-XZK-NL NÖDSTOPP SV RAL 1004 M22-XZK-S HÄTÄ-SEIS FI RAL 1004 M22-XZK-SF NØDSTOP DA RAL 1004 M22-XZK-DK Négynyelvű DE, EN, FR, IT RAL 1004 M22-XYK darab Négynyelvű DE, EN, FR, IT RAL 1004 M22-XAK Négynyelvű DE, EN, ES, PT RAL 1004 M22-XAK Négynyelvű DE, EN, NL, FR RAL 1004 M22-XAK Négynyelvű EN, SV, FI, DA RAL 1004 M22-XAK Négynyelvű DE, EN, FR, IT RAL 1004 M22-XBK

16 2/12 Működtető- és jelzőkészülékek RMQ-Titan VÉSZ-ÁLLJ / VÉSZ-KI felirati táblák M22-X... Felirat Nyelv RAL-kód VÉSZ-ÁLLJ / VÉSZ-KI felirati táblák Egyedi felirattal a Labeleditor segítségével, a Tervezés RAL 1004 M22-XZK-* Felirat nélküli RAL 1004 M22-XZK Egyedi felirattal a Labeleditor segítségével, a Tervezés RAL 1004 M22-XYK-* darab Egyedi felirattal a Labeleditor segítségével, a Tervezés RAL 1004 M22-XAK-* Felirat nélküli RAL 1004 M22-XAK Egyedi felirattal a Labeleditor segítségével, a Tervezés RAL 1004 M22-XBK-* Felirat nélküli RAL 1004 M22-XBK

17 Működtető- és jelzőkészülékek RMQ-Titan STOP-/KI-nyomógombok M /13 STOP-/ÁLLJ-nyomógombok Gombafej színe RAL-kód Védettség STOP-/KI-nyomógombok Nem világító, visszaállítása húzással történik Nem világító, visszaállítása elforgatással történik Világító, visszaállítása húzással történik Világító, visszaállítása elforgatással történik RAL 9005 IP66, 69K M22S-PV RAL 9005 IP67, 69K M22S-PVT RAL 9005 IP66, 69K M22S-PVL RAL 9005 IP67, 69K M22S-PVLT Védőgallér STOP-/KI-nyomógombhoz IP67, 69K M22G-XGPV

18 2/14 Működtető- és jelzőkészülékek RMQ-Titan Komplett készülékek előlapra rögzíthető kivitelben M Komplett készülékek előlapra rögzíthető kivitelben Nyomógomblapka Érintkező-kiosztás: f = Biztonsági funkció kényszernyitással, IEC/EN szerint Z = záró érintkező Ny = nyitó érintkező Titan előlapgyűrű Kapcsolási ábra Védettség Nyomógombok Lapos gomb 1 Ny f 21 IP67, IP69K M22-D-R-X0/K Z 13 IP67, IP69K M22-D-G-X1/K Kettős nyomógombok LED-elemmel, fehér előtétlapkával V AC 1 Z 1 Ny f IP66 M22-DDL-GR-X1/X0/K11/230-W X1 X2 22 Választó-kapcsolók Fekete forgatókar A reteszelés/visszaállás funkció az M22-XC-Y kódolóelemekkel megváltoztatható a Tervezés A 0, I, II kapcsolási állások a működtetőszerv elölnézetben látható állásának felelnek meg Aranyozott előlapgyűrű a 2/48. oldal 2-állású, 1 Z 13 IP66 M22-WRK/K10 0 reteszelt állású, reteszelt 2 Z IP66 M22-WRK3/K Kulcsos kapcsoló A reteszelés/visszaállás funkció az M22-XC- kódolóelemekkel megváltoztatható a Tervezés 2-állású, reteszelt MS1 zár, 1 db kulccsal 1 Z 1 Ny f IP66 M22-WRS/K

19 Működtető- és jelzőkészülékek RMQ-Titan Komplett készülékek tokozott kivitelben M /15 Komplett készülékek tokozott kivitelben Működtetőhelyek száma Darabszám Érintkező-kiosztás: f = Biztonsági funkció kényszernyitással, IEC/EN szerint Z = záró érintkező Ny = nyitó érintkező Kapcsolási ábra Ház felső részének színe RALkód Védettség Titan előlapgyűrű Nyomógombok Lapos gomb 1 1 Z 1 Ny f RAL 7035 IP67, IP69K M22-D-G-X1/KC11/I Z 1 Ny f RAL 7035 IP67, IP69K M22-D-R-X0/KC11/I Kulcsos kapcsoló A reteszelés/visszaállás funkció az M22-XC- kódolóelemekkel megváltoztatható a Tervezés 1 db kulccsal 2-állású, reteszelt MS1 zár 1 1 Z 1 Ny f RAL IP66 M22-WRS/KC11/I Kettős nyomógombok Jelzőlámpa nélkül Jelzőlámpa nélkül 2 2 Z 2 Ny f RAL 7035 IP67, IP69K M22-I2-M Fehér jelzőlámpával LED-elem V AC 2 2 Z 2 Ny f RAL IP67, IP69K M22-I3-M Hármas nyomógomb 3 3 Z 3 Ny f RAL 7035 IP67, IP69K M22-I3-M Vevőspecifikus komplett készülékek a Tervezés A rendelés az FO315 rendelési nyomtatvánnyal történik a Adatlap az elektronikus katalógusban: * = Vevőspecifikus által szabadon választható ismertetőjel, ill. raktári szám, max. 10 karakter M22-COMBINATION-*

20 2/16 Működtető- és jelzőkészülékek RMQ-Titan Kettős nyomógombok M22-DDL... Kettős nyomógombok Titan előlapgyűrű Kiviteli forma Nyomógomblapka Fekete előlapgyűrű Kettős nyomógombok Jelzőlámpával, IP66 Fehér előtétlapkával, Visszaálló Aranyozott előlapgyűrű a 2/48. oldal Nyomógombok és jelzőlámpák előreállnak M22-DDL-GR M22S-DDL-GR M22-DDL-GR-X1/X M22S-DDL-GR-X1/X M22-DDL-GR-GB1/GB M22S-DDL-GR-GB1/GB M22-DDL-WS M22S-DDL-WS M22-DDL-WS-X1/X M22S-DDL-WS-X1/X M22-DDL-WS-GB1/GB M22S-DDL-WS-GB1/GB M22-DDL-S-X7/X M22S-DDL-S-X7/X M22-DDL-S-X4/X M22S-DDL-S-X4/X Egyedi felirattal a Labeleditor segítségével a Megjegyzés M22-DDL-*-*-* M22S-DDL-*-*-* Nyomógombok és jelzőlámpák szintben vannak M22-DDLF-GR-X1/X M22S-DDLF-GR-X1/X M22-DDLF-WS-X1/X M22S-DDLF-WS-X1/X Egyedi felirattal a Labeleditor segítségével a Megjegyzés M22-DDLF-*-*-* M22S-DDLF-*-*-* Az I. nyomógomb és a jelzőlámpa szintben van, a 0. nyomógomb előreáll M22-DDLM-GR-X1/X M22-DDLM-WS-X1/X M22S-DDLM-GR-X1/X M22S-DDLM-WS-X1/X Egyedi felirattal a Labeleditor segítségével a Megjegyzés M22-DDLM-*-*-* Megjegyzés 1. csillag (*) = A nyomógomblapka színe: B = kék, G = zöld, R = piros, S = fekete B/S = fent kék/lent fekete G/R = fent zöld/lent piros G/S = fent zöld/lent fekete W/S = fent fehér/lent fekete 2. és 3. csillag (*) = A Labeleditor által megadott fájlnév (kétszer adja meg), további színkombinációk külön kérésre a Tervezés

21 Működtető- és jelzőkészülékek RMQ-Titan Nyomógombok M22-D(R)H... 2/17 Nyomógombok Titan előlapgyűrű Fekete előlapgyűrű Nyomógomblapka Megjegyzés Nyomógombok IP67, IP69K Aranyozott előlapgyűrű a 2/48. oldal Lapos gomb Visszaálló M22-D-S M22-D-W M22-D-R M22-D-G M22-D-Y M22-D-B M22-D-GR M22-D-X M22-D-R-X M22-D-G-X M22-D-S-X M22-D-W-X darab M22S-D-S M22S-D-W M22S-D-R M22S-D-G M22S-D-Y M22S-D-B M22S-D-GR M22S-D-X darab M22S-D-R-X M22S-D-G-X M22S-D-S-X M22S-D-W-X darab 10 darab Lapos gomb Reteszelt M22-DR-S M22S-DR-S Reteszelt/visszaálló nyomógombok programozása M22-DR-W M22-DR-R M22S-DR-W M22S-DR-R mm M22-DR-G M22S-DR-G M22-DR-Y M22S-DR-Y M22-DR-B M22-DR-X M22S-DR-B M22S-DR-X O I O I M22-DR-R-X M22S-DR-R-X M22-DR... M22-D... M22-DR-G-X M22S-DR-G-X M22-DR-S-X M22S-DR-S-X M22-DR-W-X M22S-DR-W-X

22 2/18 Működtető- és jelzőkészülékek RMQ-Titan Nyomógombok M22-D(R)H... Nyomógombok Titan előlapgyűrű Fekete előlapgyűrű Nyomógomblapka Megjegyzés Nyomógombok IP67, IP69K Aranyozott előlapgyűrű a 2/48. oldal Magas gomb Visszaálló M22-DH-S M22S-DH-S M22-DH-W M22S-DH-W M22-DH-G M22S-DH-G M22-DH-R M22S-DH-R M22-DH-Y M22S-DH-Y M22-DH-B M22S-DH-B M22-DH-R-X M22S-DH-R-X M22-DH-G-X M22S-DH-G-X M22-DH-S-X M22S-DH-S-X M22-DH-W-X M22S-DH-W-X Magas gomb Reteszelt M22-DRH-S M22S-DRH-S Reteszelt/visszaálló nyomógombok programozása M22-DRH-W M22-DRH-R M22S-DRH-W M22S-DRH-R mm M22-DRH-G M22S-DRH-G M22-DRH-Y M22S-DRH-Y M22-DRH-B M22-DRH-R-X M22S-DRH-B M22S-DRH-R-X O I O I M22-DRH-G-X M22S-DRH-G-X M22-DR... M22-D... M22-DRH-S-X M22S-DRH-S-X M22-DRH-W-X M22S-DRH-W-X Védőgalléros nyomógombok, visszaálló, IP66, IP69K Aranyozott előlapgyűrű a 2/48. oldal M22-DG-X

23 Működtető- és jelzőkészülékek RMQ-Titan Gombafejű nyomógombok M22-D(R)P... 2/19 Gombafejű nyomógombok Titan előlapgyűrű Fekete előlapgyűrű Nyomógomblapka A gomba színe Megjegyzés Gombafejű nyomógombok, IP67, IP69K Aranyozott előlapgyűrű a 2/48. oldal Visszaálló M22-DP-S M22-DP-R M22-DP-G M22-DP-Y M22-DP-R-X M22-DP-G-X M22-DP-S-X M22-DP-W-X M22-DP-S-X M22-DP-R-X M22-DP-G-X M22-DP-Y-X M22S-DP-S M22S-DP-R M22S-DP-G M22S-DP-Y M22S-DP-R-X M22S-DP-G-X M22S-DP-S-X M22S-DP-W-X M22S-DP-S-X M22S-DP-R-X M22S-DP-G-X M22S-DP-Y-X Reteszelt M22-DRP-S M22S-DRP-S Reteszelt/visszaálló nyomógombok programozása M22-DRP-R M22-DRP-G M22S-DRP-R M22S-DRP-G mm M22-DRP-Y M22S-DRP-Y M22-DRP-R-X M22S-DRP-R-X M22-DRP-G-X M22-DRP-S-X M22S-DRP-G-X M22S-DRP-S-X O I O I M22-DRP-W-X M22S-DRP-W-X M22-DR... M22-D... M22-DRP-S-X M22S-DRP-S-X M22-DRP-R-X M22S-DRP-R-X M22-DRP-G-X M22S-DRP-G-X M22-DRP-Y-X M22S-DRP-Y-X

24 2/20 Működtető- és jelzőkészülékek RMQ-Titan Választó-kapcsolók M22-W(R)K... Választó-kapcsolók Funkció: v= visszaálló V= reteszelt Titan előlapgyűrű Nyomógomblapka Felirat Funkció Fekete előlapgyűrű Választó-kapcsolók, IP66 Aranyozott előlapgyűrű a 2/48. oldal A reteszelés/visszaállás funkció a kódolóelem-készlettel megváltoztatható a 2/23. oldal 2-állású kivitelek Forgatógombbal v40 M22-W V60 M22-WR V60 M22-WR-X V60 AUTO HAND M22-WR-X V60 * = Egyedi felirattal a Labeleditor segítségével a Tervezés M22-WR-* Forgatókarral v40 M22-WK V60 M22-WRK V60 M22-WRK-GVP Forgatókarral, V-állásban Z 60 M22-WKV M22S-W M22S-WR M22S-WR-X M22S-WR-X M22S-WR-* M22S-WK darab M22S-WRK 10 darab darab darab M22S-WKV állású kivitelek (működtetőhíddal a Tervezés) Forgatógombbal 40 x 40 M22-W X 60 M22-WR X 60 AUTO 0 MAN. M22-WR3-X Forgatókarral 60 X 60 * = Egyedi felirattal a Labeleditor segítségével a Tervezés M22-WR3-* x 40 M22-WK X 60 M22-WRK M22-WRK3-* 1) állású kivitelek Nem alkalmas kódolóelemekhez M22-A4 rögzítőadaptert kell használni a 2/31. oldal, Felirati táblák a 2/26. oldal Forgatógombbal M22-WR M22S-W M22S-WR M22S-WR3-X M22S-WR3-* M22S-WK M22S-WRK M22S-WRK3-* 1) M22S-WR Forgatókarral M22-WRK M22S-WRK Megjegyzés 1) A csillag (*) helyére 1 vagy 2 helyettesíthető. * = 1 : 60 c 40 * = 2 : 40 C 60

25 Működtető- és jelzőkészülékek RMQ-Titan Kulcsos kapcsolók M22-W(R)S... 2/21 Kulcsos kapcsolók Titan előlapgyűrű Fekete előlapgyűrű Funkció: A kulcs az alábbi állásokban húzható ki v= visszaálló V= reteszelt Kulcsos kapcsolók egyedi zárásokhoz, IP66 Aranyozott előlapgyűrű a 2/48. oldal Zárrendszerekhez nem alkalmas 1 db kulccsal A reteszelés/visszaállás funkció és a kulcskihúzhatóság a kódolóelem-készlettel megváltoztatható a 2/23. oldal a Tervezés 2-állású kivitelek MS1 zár v40 0 M22-WS V60 0 I M22-WRS V60 0 I M22-WRS-GVP V60 0 M22-WRS-A Zár: MS2 - MS20 (A zárszámot be kell írni a típusjelölésbe) v40 0 M22-WS-MS* 1) V60 0 I M22-WRS-MS* 1) V50 0 M22-WRS-MS*-A1 1) állású kivitelek (működtetőhíddal a Tervezés) MS1 zár 40 x 40 0 M22-WS X 60 I 0 II M22-WRS X 60 I 0 II M22-WRS3-GVP X Választható M22-WRS3-A* 1)4) 2) Zár: MS1 - MS20 (A zárszámot be kell írni a típusjelölésbe) M22-WRS3-MS*-A* 1)2) Választható Választható 2) x 40 0 M22-WS3-MS* 1) X 60 I 0 II M22-WRS3-MS* 1) M22S-WS M22S-WRS M22S-WRS-A M22S-WS-MS* 1) M22S-WRS-MS* 1) M22S-WRS-MS*-A1 1) M22S-WS M22S-WRS M22S-WRS3-A* 1)4) M22S-WRS3-MS*-A* 1)2) M22S-WS3-MS* 1) M22S-WRS3-MS* 1) Két vagy három állású kivitelek Zár: MS1 - MS20 (A zárszámot be kell írni a típusjelölésbe) Választható Választható M22-WRS*-MS*-* 1)3)

26 2/22 Működtető- és jelzőkészülékek RMQ-Titan Kulcsok M22-ES-MS Titan előlapgyűrű Fekete előlapgyűrű Funkció: A kulcs az alábbi állásokban húzható ki v= visszaálló V= reteszelt Kulcsok Pótkulcs AUTO - OFF/RESET - HAND kulcsos kapcsolóhoz MS1 zárhoz MS2 - MS20 zárhoz Megjegyzés 1) Szállítási idő: a megrendelés gyárba történő beérkezésétől számított 4 hét 2) Példa: M22(S)-WRS3-MS*-A* M22-ES-MS M22-ES-MS* MS*: * = MS1 MS20 (az egyedi zárás száma) A*: * = 1, X funkció, a kulcs 0 kapcsolási állásban húzható ki * = 2, X funkció, a kulcs I, 0 kapcsolási állásban húzható ki * = 3, X funkció, a kulcs 0, II állásban húzható ki * = 4, c funkció, a kulcs I, 0 kapcsolási állásban húzható ki * = 5, c funkció, a kulcs 0 kapcsolási állásban húzható ki * = 6, C funkció, a kulcs 0, II állásban húzható ki * = 7, C funkció, a kulcs 0 kapcsolási állásban húzható ki * = 10, X funkció, a kulcs I, II kapcsolási állásban húzható ki 3) Példa: M22(S)-WRS*-MS*-* WRS*: * = 2 vagy 3 állás (funkció és a kulcs kihúzhatósága, mint M22-WRS vagy M22-WRS3) esetén MS*: * = * = MS1 MS20 (az egyedi zárás száma) -*: * = Egyedi feliratozás a Labeleditor segítségével; a *-hoz be kell írni az automatikusan megadott fájlneveket (a Tervezés) vagy üres, amennyiben nincs feliratozás 4) Az A10 változat nem választható.

27 Működtető- és jelzőkészülékek RMQ-Titan Kulcsos kapcsolók M22-W(R)S..., M22-XC 2/23 Kulcsos kapcsolók Titan előlapgyűrű Fekete előlapgyűrű Funkció: A kulcs az alábbi állásokban húzható ki v= visszaálló V= reteszelt Kulcsos kapcsolók zárrendszerekhez, IP66 Aranyozott előlapgyűrű a 2/48. oldal 2 db kulccsal 2-állású kivitelek v40 0 M22-WS-SA(*)-* V60 0 M22-WRS-SA(*)-* V 0 I M22-WRS-SA(*)-*-A állású kivitelek 60 X 60 I 0 II M22-WRS3-SA(*)-*-A x 40 0 M22-WS3-SA(*)-* X 60 0 M22-WRS3-SA(*)-* M22S-WS-SA(*)-* M22S-WRS-SA(*)-* M22S-WRS-SA(*)-*-A M22S-WRS3-SA(*)-*-A M22S-WS3-SA(*)-* M22S-WRS3-SA(*)-* Egyedi kulcsok zárrendszerekhez 0 M22-ES-SA(*)-* darab Megjegyzés Zárrendszerek: a megrendelésnek a gyárba történt beérkezésétől számított 4 6 hét a szállítási idő A megrendelés az FO276 rendelési nyomtatvánnyal történik a Adatlap az elektronikus katalógusban Működés Kódolóelem-készletek Zárberendezések kulcsos kapcsolóihoz nem használható A kulcskihúzhatóság megváltoztatásához a Tervezés 50 M22-XC-R darab A reteszelt/visszaálló funkció megváltoztatásához a Tervezés 40 M22-XC-Y darab

28 2/24 Működtető- és jelzőkészülékek RMQ-Titan Joystickok, 4-es nyomógombok M22(S)-W(R)J..., M22(S)-D(I)4... Koordináta-kapcsolók, 4 állású Titan előlapgyűrű Felirat Funkció: Alkalmazható: v= visszaálló V= reteszelt Fekete előlapgyűrű Joystickok, IP66 Aranyozott előlapgyűrű a 2/48. oldal, M22-A4 adaptert kell használni a 1/11. oldal. Működtetési irányonként egy kapcsolási ponttal 2-állású M22-WJ2H M22-WRJ2H M22-WJ2V M22-WRJ2V állású M22-WRJ állású M22-WJ M22S-WJ2H M22S-WRJ2H M22S-WJ2V M22S-WRJ2V M22S-WRJ M22S-WJ Működtetési irányonként két kapcsolási ponttal Ezek a joystickok M22-K10 normál záró érintkezővel és M22-K10P sietve záró érintkezővel kombinálhatók 2-állású M22-WJ2H-2P állású M22-WJ2V-2P állású M22-WJ4-2P es nyomógombok, IP66 A nyomógombok Nincs felirat, a gombok nincsenek fekete színűek mechanikusan A nyomógombok reteszelve egymással feliratozása és színe egyedi a Megjegyzés M22-D4-S M22-D4-*-* M22S-D4-S M22S-D4-*-* Fehér nyilak, a gombok fekete színűek M22-D4-S-X M22S-D4-S-X A szemben lévő gombok egymással mechanikusan reteszelve vannak Fehér nyilak, a gombok fekete színűek A nyomógombok feliratozása és színe egyedi a Megjegyzés M22-DI4-S-X M22-DI4-*-* M22S-DI4-S-X M22S-DI4-*-* Megjegyzés -*-*: * = B = kék, G = zöld, R = piros, S = fekete, W = fehér, Y = sárga A szín megadása az óramutató járása szerint, 12:00 órától kezdve B S G W -*-*: * = A Labeleditor által megadott fájlnév a Tervezés

29 Működtető- és jelzőkészülékek RMQ-Titan Joystickok, 4-es nyomógombok M22-XCK... 2/25 Titan előlapgyűrű Felirat Alkalmazható: Felirati táblák Felirat nélkül Joystick 4-részes választónyomógombok M22-XCK darab 4 iránynyíl Joystick 4-részes választónyomógombok M22-XCK iránynyíl, 90 -kal elfordítható 2-állású joystick M22-XCK részes választónyomógombok M22-XCK Egyedi felirattal a Labeleditor segítségével a Tervezés Joystick 4-részes választónyomógombok M22-XCK-* Megjegyzés -*-*: * = B = kék, G = zöld, R = piros, S = fekete, W = fehér, Y = sárga A szín megadása az óramutató járása szerint, 12:00 órától kezdve S B W G -*-*: * = A Labeleditor által megadott fájlnév a Tervezés

30 2/26 Működtető- és jelzőkészülékek RMQ-Titan Jelzőlámpák M22-L... Jelzőlámpák Szín Kiviteli forma Védettség Jelzőlámpák LED-ek jelzőlámpákhoz a 2/33. oldal és köv. oldalak Fehér Lapos IP67, IP69K M22-L-W Piros Lapos IP67, IP69K M22-L-R Zöld Lapos IP67, IP69K M22-L-G Sárga Lapos IP67, IP69K M22-L-Y Kék Lapos IP67, IP69K M22-L-B Lapka nélkül 1) Lapos IP67, IP69K M22-L-X darab Jelzőlámpák, kúpos kivitel, BA 9s Fehér Magas, kúpos IP67, IP69K M22-LH-W Piros Magas, kúpos IP67, IP69K M22-LH-R Zöld Magas, kúpos IP67, IP69K M22-LH-G Sárga Magas, kúpos IP67, IP69K M22-LH-Y Kék Magas, kúpos IP67, IP69K M22-LH-B darab M20/M25 alsó rész kikönnyített részébe beépíthető Izzó- és glimmlámpákhoz 2,4 W-ig Piros Kúpos IP67, IP69K L-R Zöld Kúpos IP67, IP69K L-G Sárga Kúpos IP67, IP69K L-Y Fehér Kúpos IP67, IP69K L-W Kompakt jelzőlámpák Fényforrás nélkül Izzó-, glimmlámpákhoz és LED-ekhez, 2,4 W-ig BA 9s lámpafoglalattal Fehér Lapos IP67, IP69K M22-LC-W Piros Lapos IP67, IP69K M22-LC-R Zöld Lapos IP67, IP69K M22-LC-G Sárga Lapos IP67, IP69K M22-LC-Y Kék Lapos IP67, IP69K M22-LC-B Lapka nélkül 1) Lapos IP67, IP69K M22-LC-X Fehér Magas, kúpos IP67, IP69K M22-LCH-W Piros Magas, kúpos IP67, IP69K M22-LCH-R Zöld Magas, kúpos IP67, IP69K M22-LCH-G Sárga Magas, kúpos IP67, IP69K M22-LCH-Y Kék Magas, kúpos IP67, IP69K M22-LCH-B darab Megjegyzés 1) Lapkák jelzőlámpákhoz a 2/40. oldal

31 Működtető- és jelzőkészülékek RMQ-Titan Potenciométerek, akusztikus jelzők M22(S)-R..., M22-AMC 2/27 Potenciométerek, akusztikus jelzők Titan előlapgyűrű Csatlakozó-jelölés Villamos ellenállás R k Fekete előlapgyűrű Potenciométerek, IP66 Aranyozott előlapgyűrű a 2/48. oldal 3 külön csavaros csatlakozó, P max = 0,5 W Az ellenállásérték pontossága: ± 10% (lineáris) M22 RH nagy működtetőfejjel Z1 Z2 1 M22-R1K ,7 M22-R4K M22-R10K M22-R47K M22-R100K M22-R470K Választható, a Megjegyzés 1) M22-R*-* M22S-R1K M22S-R4K M22S-R10K M22S-R47K M22S-R100K M22S-R470K M22S-R*-* Választható, a Megjegyzés 1) M22-R*-*-RH Megjegyzés 1) A típusjelölést megrendeléskor a következő adatokkal kell kiegészíteni: 1. csillag q Ellenállásérték 2. csillag q Standard skála/feliratozás: * *: * = Tényleges ellenállásérték: 1K = 1 k 2K2 = 2,2 k 4K7 = 4,7 k 10K = 10 k 22K = 22 k 47K = 47 k 100K = 100 k 470K = 470 k 1M = 1 M * *: * = Standard skála/feliratozás: X1000 skála/feliratozás nélkül: üres Titan előlapgyűrű Fekete előlapgyűrű Kompakt akusztikus jelzők, IP40 Fekete előlap, zümmögő nélkül BA 9s lámpafoglalat M22-AMC Zümmögők, akusztikus jelzőhöz BA 9s foglalathoz 83 db/10 cm, ma, a plusz pólus X1-re, f = 2300 Hz Folytonos hang, V AC/DC Szaggatott hang, 24 V DC (+10%/-15%) M22-XAM M22-XAMP

32 2/28 Működtető- és jelzőkészülékek RMQ-Titan Világító nyomógombok M22(S)-D(R)L... Világító nyomógombok Titan előlapgyűrű Fekete előlapgyűrű Szín Nyomógomb lapka Megjegyzés Világító nyomógombok, IP67, IP69K Aranyozott előlapgyűrű a 2/48. oldal Lapos kivitel, visszaálló M22-DL-W M22-DL-R darab M22S-DL-W M22S-DL-R darab M22-DL-G M22S-DL-G M22-DL-Y M22S-DL-Y M22-DL-B M22S-DL-B M22-DL-X M22S-DL-X M22-DL-R-X darab M22S-DL-R-X darab M22-DL-G-X M22S-DL-G-X M22-DL-W-X M22S-DL-W-X M22-DL-W-X M22S-DL-W-X Aranyozott előlapgyűrű a 2/48. oldal Lapos kivitel, reteszelt M22-DRL-W M22-DRL-R M22-DRL-G M22S-DRL-W M22S-DRL-R M22S-DRL-G Reteszelt/visszaálló nyomógombok programozása 3 mm M22-DRL-Y M22S-DRL-Y M22-DRL-B M22S-DRL-B M22-DRL-X M22-DRL-R-X M22S-DRL-X M22S-DRL-R-X O I O I M22-DRL-G-X M22S-DRL-G-X M22-DR... M22-D... M22-DRL-W-X M22S-DRL-W-X M22-DRL-W-X M22S-DRL-W-X Aranyozott előlapgyűrű a 2/48. oldal Magas kivitel, visszaálló M22-DLH-W M22-DLH-R M22S-DLH-W M22S-DLH-R M22-DLH-G M22S-DLH-G M22-DLH-Y M22S-DLH-Y M22-DLH-B M22S-DLH-B M22-DLH-R-X M22S-DLH-R-X M22-DLH-G-X M22S-DLH-G-X M22-DLH-W-X M22S-DLH-W-X M22-DLH-W-X M22S-DLH-W-X

33 Működtető- és jelzőkészülékek RMQ-Titan Világító nyomógombok M22(S)-D(R)L... 2/29 Titan előlapgyűrű Fekete előlapgyűrű Szín Nyomógomb lapka Megjegyzés Aranyozott előlapgyűrű a 2/48. oldal Magas kivitel, reteszelt M22-DRLH-W M22-DRLH-R M22-DRLH-G M22S-DRLH-W M22S-DRLH-R M22S-DRLH-G Reteszelt/visszaálló nyomógombok programozása 3 mm M22-DRLH-Y M22S-DRLH-Y M22-DRLH-B M22S-DRLH-B M22-DRLH-R-X M22-DRLH-G-X M22S-DRLH-R-X M22S-DRLH-G-X O I O I M22-DRLH-W-X M22S-DRLH-W-X M22-DR... M22-D... M22-DRLH-W-X M22S-DRLH-W-X Aranyozott előlapgyűrű a 2/48. oldal Védőgallérral, visszaálló M22-DGL-X

34 2/30 Működtető- és jelzőkészülékek RMQ-Titan Világító választó-kapcsolók M22-W(R)LK... Világító választó-kapcsolók Titan előlapgyűrű Funkció: Szín v = visszaálló V= reteszelt Fekete előlapgyűrű Világító választó-kapcsolók, forgatókar, IP66 Aranyozott előlapgyűrű a 2/48. oldal A reteszelt/visszaálló funkció az M22-XC-Y-nal kódolható a Tervezés 2-állású kivitelek Visszaálló v 40 Fehér M22-WLK-W v 40 Piros M22-WLK-R v40 Zöld M22-WLK-G v40 Sárga M22-WLK-Y v40 Kék M22-WLK-B Reteszelt V 60 Fehér M22-WRLK-W V 60 Piros M22-WRLK-R V 60 Zöld M22-WRLK-G V60 Sárga M22-WRLK-Y V60 Kék M22-WRLK-B állású kivitelek Visszaálló 40 x 40 Fehér M22-WLK3-W x 40 Piros M22-WLK3-R x 40 Zöld M22-WLK3-G x 40 Sárga M22-WLK3-Y x 40 Kék M22-WLK3-B Reteszelt 60 X 60 Fehér M22-WRLK3-W X 60 Piros M22-WRLK3-R X 60 Zöld M22-WRLK3-G X 60 Sárga M22-WRLK3-Y X 60 Kék M22-WRLK3-B Választható Választható M22-WRLK3-*/* a Megjegyzés V-állású kivitel Z 60 Fehér M22-WLKV-W Z 60 Piros M22-WLKV-R Z 60 Zöld M22-WLKV-G Z 60 Sárga M22-WLKV-Y Z 60 Kék M22-WLKV-B M22S-WLK-W M22S-WLK-R M22S-WLK-G M22S-WLK-Y M22S-WLK-B M22S-WRLK-W M22S-WRLK-R M22S-WRLK-G M22S-WRLK-Y M22S-WRLK-B M22S-WLK3-W M22S-WLK3-R M22S-WLK3-G M22S-WLK3-Y M22S-WLK3-B M22S-WRLK3-W M22S-WRLK3-R M22S-WRLK3-G M22S-WRLK3-Y M22S-WRLK3-B M22S-WRLK3-*/* M22S-WLKV-W M22S-WLKV-R M22S-WLKV-G M22S-WLKV-Y M22S-WLKV-B Megjegyzés Példa: M22-WRLK3-*/* */*: *= 1 a c-hoz vagy 2 a C-hoz */*: *= Szín

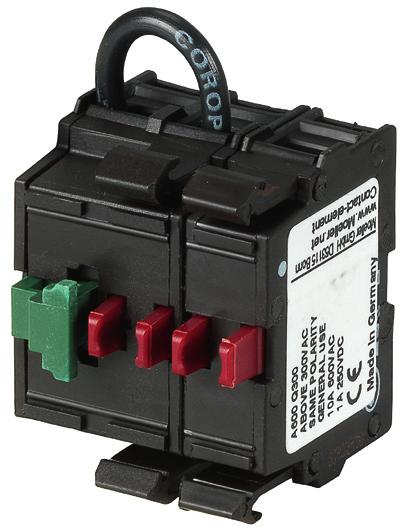

35 Működtető- és jelzőkészülékek RMQ-Titan Rögzítőadapterek, érintkezőelemek M22-A..., M22-K..., M22-CK... 2/31 Rögzítőadapterek, érintkezőelemek Kiosztás Rögzítőadapterek Rögzítőadapter (előlapra rögzítés) 3 db érintkezőelemhez/led-elemhez M22-(C)K érintkezőelemekhez és M22-(C)LED LED-elemekhez Rendezőszámok a rögzítőadapteren M22-A darab Rögzítőadapter (előlapra rögzítés) 4 db érintkezőelemhez, felhasználható M22-WR4, -D4, -WJ, -WRJ esetén M22-(C)K érintkezőelemekhez M22-A darab Rögzítőadapterek, érintkezőelemek Csatlakoztatási mód Érintkező-kiosztás: f = Biztonsági funkció kényszernyitással, IEC/EN szerint Csatlakozójelölés Érintkezőút-diagram, az előlapra szerelt elemmel összeköttetésben létrejött lökethossz Kiosztás Érintkezőelemek Előlapra rögzítés Csavaros kapcsok 1 Z.3 M22-K Z.7 M22-K10P Ny f.1 M22-K Ny f.5 M22-K01D darab 20 darab 20 darab 20 darab Alaplapra rögzítés Csavaros kapcsok 1 Z.3 M22-KC Ny f.1 M22-KC darab 20 darab Előlapra rögzítés Feszítő-rugós kapcsok 1 Z.3 M22-CK darab 1 Ny f.1 M22-CK Ny f.5 M22-CK01D Alaplapra rögzítés Feszítő-rugós kapcsok 1 Z.3 M22-CKC darab 1 Ny f.1 M22-CKC darab

36 2/32 Működtető- és jelzőkészülékek RMQ-Titan Érintkezőelemek M22-K..., M22-CK..., M22-AK... Érintkezőelemek Csatlakoztatási mód Érintkezőkiosztás: f = Biztonsági funkció kényszernyitással, IEC/EN szerint Csatlakozójelölés Érintkezőút-diagram az előlapra szerelt elemmel összeköttetésben létrejött lökethossz Kiosztás Önellenőrző érintkezőelemek A záró érintkező a nyomógombra szereléskor működtetve lesz Előlapra rögzítés Csavaros kapcsok 1 Z 1 Ny f M22-K01SMC Z 2 Ny f M22-K02SMC Alaplapra rögzítés Csavaros kapcsok 1 Z 1 Ny f M22-KC01SMC Z 2 Ny f M22-KC02SMC Rögzítőadapterek, érintkezőelemek Csatlakoztatási mód Érintkező-kiosztás: a = Biztonsági funkció kényszernyitással, IEC/EN szerint Csatlakozójelölés Érintkezőút-diagram, az előlapra szerelt elemmel összeköttetésben létrejött lökethossz Kiosztás Kettős érintkezőelemek Előlapra rögzítés, M22-PV vészleállító nyomógombok használata esetén, max. 2 érintkezőelem = 4 nyitó/záró érintkező Szorítócsatlakozó 2 Z.3.3 M22-CK (Cage Clamp) Ny f.1.1 M22-CK Z 1 Ny f M22-CK darab Komplett modulok Csavaros csatlakozókapcsokkal rendelkező érintkezőelem és rögzítőadapter kombinációja előlapra rögzítés Csavaros kapcsok 1 Z 1 Ny f M22-AK Z 13 M22-AK Ny f 21 M22-AK Megjegyzés Az EN szerinti rendezőszámokkal ellátott rögzítőadapter érintkező-kiosztása x = Rendezőszám a rögzítőadapteren xy xy y = Funkciószám az érintkezőelemen

37 Működtető- és jelzőkészülékek RMQ-Titan LED-elemek M22-LED... 2/33 LED-elemek Névleges üzemi feszültség Névleges üzemi áram U e I e P V ma W Teljesítményfelvétel Szín LED-elemek csavaros csatlakozókapcsokkal a Tervezés Előlapra rögzítés Alaplapra rögzítés V AC/DC ,26, 24 V-on M22-LED-W M22-LED-R M22-LED-G M22-LED-B V AC, 50/60 Hz ,33, 230 V-on M22-LED230-W M22-LED230-R M22-LED230-G M22-LED230-B V AC, 50/60 Hz ,33, 230 V-on M22-LED230H-* 1) V AC/DC ,26, 24 V-on M22-LEDC-W M22-LEDC-R M22-LEDC-G M22-LEDC-B V AC, 50/60 Hz ,33, 230 V-on M22-LEDC230-W M22-LEDC230-R M22-LEDC230-G M22-LEDC230-B V AC, 50/60 Hz ,33, 230 V-on M22-LEDC230H-* 1)2) darab 20 darab 20 darab 20 darab 20 darab 20 darab Megjegyzés 1) * Esetén meg kell adni a színt: W = fehér, R = piros, G = zöld, B = kék Nyomógombok, jelzőlámpák, világító nyomógombok, világító választó-nyomógombok esetén érvényes: M22 -R csak M22-LED -R-rel együtt használható M22 -G csak M22-LED -G-vel együtt használható M22 -W csak M22-LED -W-vel együtt használható M22 -Y csak M22-LED -W-vel együtt használható M22 -B csak M22-LED -W-vel vagy M22-LED -B-vel együtt használható 2) Javasolt alkalmazés: A LED nem szándékos világításának elkerülésére. (Pl.: hosszú vezetékeken indukált feszültség)

38 2/34 Működtető- és jelzőkészülékek RMQ-Titan LED-elemek M22-CLED..., M22-XLED... Névleges üzemi feszültség Névleges üzemi áram U e I e P V ma W Teljesítményfelvétel Szín Szorítócsatlakozós LED-elemek a Tervezés A Cage-Clamp szorító-csatlakozó a Wago Kontakttechnik GmbH (Minden) bejegyzett védjegye. Előlapra rögzítés Alaplapra rögzítés LED-elemek V AC/DC ,26, 24 V-on M22-CLED-W M22-CLED-R M22-CLED-G M22-CLED-B V AC, 50/60 Hz ,33, 230 V-on M22-CLED230-W M22-CLED230-R M22-CLED230-G M22-CLED230-B V AC/DC ,26, 24 V-on M22-CLEDC-W M22-CLEDC-R M22-CLEDC-G M22-CLEDC-B V AC, 50/60 Hz ,33, 230 V-on M22-CLEDC230-W M22-CLEDC230-R M22-CLEDC230-G M22-CLEDC230-B LED-előtételemek csavaros csatlakozókapcsokkal Előlapra és alaplapra rögzítés a Tervezés 20 darab 20 darab 20 darab 20 darab LED-ellenálláselem V-os LED-elemek csatlakoztatásához LED-lámpapróba függetlenített működés-ellenőrzéshez (lámpaellenőrzés) V AC/DC M22-XLED V AC/DC M22-XLED220 1) V AC/DC M22-XLED-T V AC M22-XLED230-T darab Megjegyzés Nyomógombok, jelzőlámpák, világító nyomógombok, világító választónyomógombok esetén érvényes: M22 -R csak M22-LED -R-rel együtt használható M22 -G csak M22-LED -G-vel együtt használható M22 -W csak M22-LED -W-vel együtt használható M22 -Y csak M22-LED -W-vel együtt használható M22 -B csak M22-LED -W-vel vagy M22-LED -B-vel együtt használható 1) Maximális környezeti hőmérséklet: -25 C +55 C A LED fényereje csökkentett.
