1 Kondenzációs hőtermelők Kompakt kondenzációs hőtermelők cocompact készülék e aurocompact készülék (drainback)

2 Kondenzációs hőtermelők A felszereltség áttekintése Gázüzemű, kondenzációs kompakt készülékek Felszereltség ecocompact aurocompact VSC 06/45 VSC D 206/45 Szabványos hatásfok (Hi) 109% 109% Elektromos teljesítményfelvétel (92/42/EEC szerint) 105 W 105 W % % Tárolótöltés kondenzációs üzemben Beállítható túláram szelep Tágulási tartály 15 l Motoros váltószelep komfortbiztosító programok Szabadon programozható relékimenet Digitális nyomásmérő egyéb csatolókártyák kezelőfelületbe történő bekötésére Rétegtöltésű használati melegvíztároló Szolár hőcserélővel ellátott, rétegtöltésű használati melegvíztároló Tárolótöltés szabályozás Integrált szolár szabályozó drainback elv szerinti működéssel Beépített szolár köri szivattyú 8 méter geodetikus emelőmagassággal összehangolása a fűtési rendszerrel, garanciajegy kitöltése 2 év gyártói garancia (jótállási feltételek a garanciajegyen) Modulációs tartomány (készüléktípus szerint) Kondenzációs hőtermelők Integrált kondenzációs hőcserélő Nemesacél hőcserélő, körbeburkolt füstgázgyűjtővel AquaPowerPlus 20%kal magasabb teljesítmény a használati melegvíz készítéshez, illetve tárolótöltésre AquaKondensSystem Nagyhatékonyságú, fordulatszám szabályozott fűtési szivattyú automatikus gyorslégtelenítővel Nagyhatékonyságú, fordulatszám szabályozott szivattyú a rétegtároló töltéséhez DIA rendszer háttérvilágított és magyarázó szöveggel ellátott képernyővel Digitális Információs és Analízis rendszer a készülék üzemállapotainak kijelzésére. Szerviz és hibakód menü, a készülék speciális beállításainak paraméterezése Vezérlőpanel ön és funkcióteszt automatikus gáztípus ellenőrzőprogrammal Öntanuló (adaptív) fűtési részterhelés illesztés és ebus kommunikációra alkalmas vezérlés a calormatic 470/450 típusú időjáráskövető szabályozó és ProE elektromos bekötési rendszer a gyors és egymással össze nem keverhető, színnel kódolt csatlakozók elektromos bekötésére Beüzemelés a gyári márkaszerviz által A szabályozó beállításainak ismertetése, a fűtési hőtermelő beállítása és Fontos tudnivalók Az eco/aurocompact készülékek elektronikus gáz/levegő arányszabályozással működő kondenzációs készülékek. A készülékek II2HP gázminőségre vannak tanúsítva, ahol a gyári előzetes beállítás 20,0 mbar csatlakozási gáznyomáson történik. Az eco/aurocompact készülékek gyári égéstermék elvezető elemei a hőtermelővel együtt bevizsgált termékek, ezért rendszertanúsítással rendelkeznek. 42

3 A drainback elven működő aurocompact készülék kollektorbekötési lehetőségei Maximális geodetikus magasságkülönbség és vezetékhossz a kollektor darabszám függvényében: Kondenzációs hőtermelők L = 2 az 1ben összekötő cső hossza H aurocompact VSC D 206/ db VFK VD vagy D kollektor: Hmax = 8 m és Lmax = 20 m Hmax = 12 m és Lmax = 20 m a készülékbe építhető sönt szivattyúval (külön rendelhető a cikkszám alatt) együtt. aurocompact VSC D 206/ db VFK VD vagy D kollektor: Hmax = 8 m és Lmax = 20 m Hmax = 12 m és Lmax = 15 m a készülékbe építhető sönt szivattyúval (külön rendelhető a cikkszám alatt) együtt Hmax = 12 m és Lmax = 20 m a készülékbe építhető sönt szivattyúval (külön rendelhető a cikkszám alatt) és az aurostep kiegészítő tartállyal (rendelési szám: 0262) együtt. Figyelem! Az aurocompact VSC D 206/45 készülék szolár hőcserélője (belső űrtartalom: 8,6 liter) nincs gyárilag a Vaillant szolár hőhordozó folyadékával előre feltöltve, így azt külön kell megrendelni ( liter). Vaillant termékkatalógus

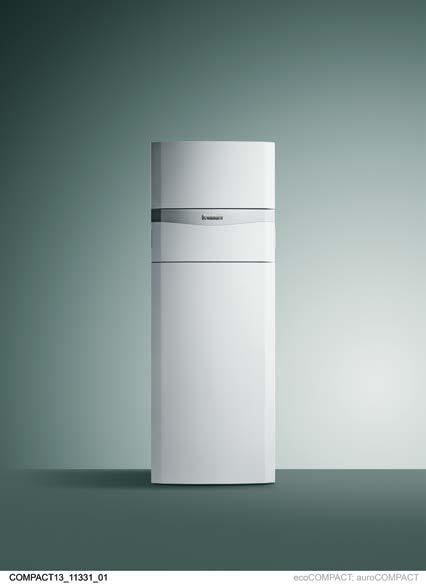

4 Gázüzemű, kompakt kondenzációs ecocompact hőközpont Rendelési áttekintő A készülék csatlakozó készletei A készülék tartozékai ecocompact VSC Csatlakozó készletek VSC 06/ Szaniter tágulási tartály 5 literes űrtartalmú, a VSC/45 készülék burkolata alá integrálható HMV tágulási tartály A helyszínen kötelezően beépítendő elem Kondenzációs hőtermelők Fűtési hőtermelő Cirkulációs szivattyú bekötő csőkészlet VSC/45 készülékekhez, szivattyú nélkül Fűtési csatlakozó és karbantartó csapkészlet VSC/45 készülékhez, biztonsági szelepekkel együtt Opcionális tartozék ecolevel kondenzvíz átemelő szivattyú Hidraulikus váltók WH 27 (2 m/h) Kisebb méretű hidraulikus váltó Tudnivaló: Külön kell hozzá a VR 10 standard érzékelőt megrendelni (06787) WH 40 (,5 m/h) WHV 5 (,5 m/h) Kétkörös osztó/gyűjtő egység integrált hidraulikus váltóval Levegő/égéstermék elvezető Lásd a Termékkatalógus 58. oldalától Tudnivaló Ha a VRC 470/4 szabályozót hidraulikus váltóval, de bővítő modul nélkül használja, akkor adott esetben szükség lehet a 2 a 7ből kártyára ( ) Hőszigetelt osztók és szivattyús egységek Lásd a Termékkatalógus 54. oldalától 44

5 A szabályozók opcionális tartozékai Egykörös időjáráskövető szabályozó A calormatic 470/4 és 470f kiegészítő modulja calormatic 470/4 Egykörös időjáráskövető szabályozó VR 61/4 Bővítőmodul a további egy, kevert fűtési körre calormatic 470f Rádiófrekvenciás időjáráskövető szabályozó A calormatic 470/4 és 470f távvezérlője Kondenzációs hőtermelők Szabályozók Többkörös időjáráskövető szabályozó calormatic 60/ Három fűtési körre VR 2/ (a 2/. hőtermelőtől kezdve) Kapcsoló buszcsatoló Helyiséghőmérséklet szabályozás calormatic 50/50f Vezetékes vagy rádiófrekvenciás szobatermosztát heti programmal calormatic 70 Heti programmal a fűtés és a melegvízkészítés számára calormatic 70f Vezeték nélküli, heti programmal a fűtés és a melegvízkészítés számára VR 81/2 Szimbólumokkal működő kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát calormatic 60/ keverőmodul VR 60/ 2 db kevert körre calormatic 60/ távvezérlő VR 90/ Szöveges kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát VR 4 moduláló buszcsatoló Külső szabályozótól érkező, 010 Volt bemenő jel átalakítására Vaillant termékkatalógus

6 Gázüzemű hőtermelők Kondenzációs kompakt készülék, beépített rétegtárolóval ecocompact VSC 06/ Főbb jellemzők Kondenzációs üzemű, kompakt kialakítású ecocompact készülék burkolat alá integrált alkotóelemekkel és utólag rendelhető, opcionális tartozékokkal 18 és 100% közötti modulációs tartomány, AquaPowerPlus funkcióval (20%kal több teljesítmény a használati melegvíz készítésre) Kondenzációs hőtermelők Elektronikus gáz/levegő arányszabályozás adaptív fűtési részterhelés illesztéssel Nagyhatékonyságú, fordulatszám szabályozott fűtési és rétegtöltő szivattyú AquaKondensSystem funkció (kondenzációs égőüzem tárolótöltés közben is) SplitMountingConcept a könnyű szállíthatóságra (a termék két részből áll) A rétegtöltésű használati melegvíz tárolónak (korrózió elleni védelem magnézium anóddal) köszönhetően gyors tároló felfűtési idő és a legmagasabb melegvízkomfort biztosítható a legkisebb helyen Az integrált használati melegvíz tárolót (150 liter) bronzházas rétegtöltő szivattyú, illetve nemesacél szekunder hőcserélő fűti bronzházas belső motoros váltószelep segítségével Beépített fűtési tágulási tartály (15 liter), nyomásszenzor és térfogatárammérő Nemesacél kondenzációs hőcserélő automatikus bypass szeleppel A tárolótöltés szabályozását is magában foglaló, grafikus szimbólumokkal és magyarázó szövegekkel ellátott háttérvilágított képernyő, ebus kommunikációra képes DIA rendszerrel Figyelem! A biztonsági szerelvények (pl.: fűtési és HMV lefúvató szelepek) nem tartoznak bele a termék szállítási terjedelmébe, így azokat külön kell megvásárolni! Jellemző paraméterek Egység VSC 06/ Névleges hőteljesítmény tartomány (40/0 C) kw 6,7 2,4 Névleges hőteljesítmény tartomány (50/0 C) kw 6,6 2,5 Névleges hőteljesítmény tartomány (60/40 C) kw 6,4 1,7 Névleges hőteljesítmény tartomány (80/60 C) kw 5,8 0,0 A melegvíz készítés teljesítménye kw 4,0 Fűtés hőterhelés tartomány kw 6,2 0,6 Legnagyobb hőterhelés (HMV) kw 4,7 Beállítható fűtővíz hőmérséklet C 0 80 A fűtési rendszer maximális nyomása bar l 15 Tágulási tartály térfogata Bevizsgált égéstermék elvezetési módok C1; C; C4; C5; C8; C9; B(P); B5(P) Égéstermék hőmérséklet (min/max) C 9/75 Égéstermék tömegáram (min/max) g/s 2,9/15,6 NOXemisszió mg/kwh 6,2 COemisszió mg/kwh 9,4 CO2tartalom térf % 9,2 l/óra,1 NOX osztály Kondenzvíz mennyiség (50/0 C) 5 Éves hatásfok (40/0 C) % 109 Hatásfok 0%os részterhelés mellett (EN 48 szerint) % 108 Névleges tömegáram (ΔT=20K) l/óra 1290 Szivattyú maradék szállítónyomás (névleges) mbar (250) Maximális hálózati víznyomás Tároló űrtartalom Tartós melegvíz teljesítmény (ΔT=5K) Legnagyobb melegvízhozam 46 bar 10 l 150 l/óra 87 l/10 perc 25

7 Jellemző paraméterek Egység VSC 06/ Teljesítmény jelzőszám (NL) 2,8 Beállítható melegvíz hőmérséklet C 5 65 kwh/nap 1,62 HMV komfort (EN 1201 szerint) *** Készenléti energiaveszteség Földgáz H, HU=10,5 kwh/m m/óra,7 Földgáz S, HU=8,82 kwh/m m/óra 4,4 Popán, HU=12,8 kwh/kg kg/óra 2,7 Földgáz mbar 20 (25) Propán mbar 0 Elektromos csatlakozás V/Hz 20/50 W 105 Kondenzációs hőtermelők Csatlakozási gázterhelés: Csatlakozási gáznyomás: Legnagyobb elektromos teljesítményfelvétel Elektromos védettség IPX 4 D Égéstermék csatlakozó mm Ø 60/100 kg 129 Tömeg, kb. Rendelési szám Nettó listaár HUF ecocompact VSC 06/45, befoglaló méretek Mindestabstände und Montagefreiräume G 5 2 D E A 40 Maradék emelőmagasság [mbar] 7 100% PWM 85% 70% 60% 5% Minimum Auto üzemnél 600 Szállított mennyiség [l/h] B A B C D E F Draufsicht 600 ±10 C Seitenansicht Fűtési előremenő, G /4 Fűtési visszatérő, G /4 Melegvíz csatlakozó, G /4 Hidegvíz csatlakozó, G /4 Gázcsatlakozás, G /4 F Levegő/égéstermék csatlakozó Kondenzvíz csatlakozó 1640 mm 941 mm 770 mm 1577 mm 1627mm 599 Szállítási terjedelem Heizungsrücklauf G /4 Heizungsvorlauf G /4 Warmwasseranschluss G /4 Kaltwasseranschluss G /4 Gasanschluss G /4 Luft/Abgasanschluss Kondenswasserablauf Készre szerelt készülék raklapra rögzítve Gerätetyp A 90 l l l 1880 B C D E F 1) ( 00) ( 00) ( 00) Maße in mm Luft/Abgasführung Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy G 1) mindestens auf einer Geräteseite 60/100 80/ Maße in mm einen ausreichenden seitlichen Abstand vorsehen, um den Zugang bei Wartungs und Reparaturarbeiten zu erleichtern Vaillant termékkatalógus

8 Gázüzemű és drainback elven működő, kompakt kondenzációs aurocompact hőközpont Rendelési áttekintő A készülék csatlakozó készletei A készülék tartozékai aurocompact VSC D Csatlakozó készletek VSC D 206/ Szaniter tágulási tartály 8 literes űrtartalmú, a VSC D/45 készülék burkolata alá integrálható HMV tágulási tartály A helyszínen kötelezően beépítendő elem Kondenzációs hőtermelők Fűtési hőtermelő Cirkulációs szivattyú bekötő csőkészlet VSC D/45 készülékekhez, szivattyú nélkül Előtét szivattyú VSC D/45 készülék esetén alkalmazható, 12 méteres geodetikus magasságig Fűtési csatlakozó és karbantartó csapkészlet VSC D/45 készülékhez, biztonsági szelepekkel együtt Opcionális tartozék ecolevel kondenzvíz átemelő szivattyú Hidraulikus váltók WH 27 (2 m/h) Kisebb méretű hidraulikus váltó Tudnivaló: Külön kell hozzá a VR 10 standard érzékelőt megrendelni (06787) WH 40 (,5 m/h) WHV 5 (,5 m/h) Kétkörös osztó/gyűjtő egység integrált hidraulikus váltóval aurotherm szolárrendszerek Lásd a Termékkatalógus 10. fejezetét Levegő/égéstermék elvezető Lásd a Termékkatalógus 58. oldalától Tudnivaló Ha a VRC 470/4 szabályozót hidraulikus váltóval, de bővítő modul nélkül használja, akkor adott esetben szükség lehet a 2 a 7ből kártyára ( ) Hőszigetelt osztók és szivattyús egységek Lásd a Termékkatalógus 54. oldalától 48

9 A szabályozók opcionális tartozékai Egykörös időjáráskövető szabályozó A calormatic 470/4 és 470f kiegészítő modulja calormatic 470/4 Egykörös időjáráskövető szabályozó VR 61/4 Bővítőmodul a további egy, kevert fűtési körre calormatic 470f Rádiófrekvenciás időjáráskövető szabályozó A calormatic 470/4 és 470f távvezérlője Kondenzációs hőtermelők Szabályozók Többkörös időjáráskövető szabályozó calormatic 60/ Három fűtési körre VR 2/ (a 2/. hőtermelőtől kezdve) Kapcsoló buszcsatoló Helyiséghőmérséklet szabályozás calormatic 50/50f Vezetékes vagy rádiófrekvenciás szobatermosztát heti programmal calormatic 70 Heti programmal a fűtés és a melegvízkészítés számára calormatic 70f Vezeték nélküli, heti programmal a fűtés és a melegvízkészítés számára VR 81/2 Szimbólumokkal működő kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát calormatic 60/ keverőmodul VR 60/ 2 db kevert körre calormatic 60/ távvezérlő VR 90/ Szöveges kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát VR 4 moduláló buszcsatoló Külső szabályozótól érkező, 010 Volt bemenő jel átalakítására Vaillant termékkatalógus

10 Gázüzemű hőtermelők Kondenzációs kompakt készülék, beépített rétegtárolóval és drainback rendszerű szolár használati melegvíz készítésre aurocompact VSC D 206/ Főbb jellemzők Kondenzációs hőtermelők Kondenzációs üzemű, kompakt kialakítású aurocompact készülék burkolat alá integrált alkotóelemekkel, drainback rendszerű napenergia hasznosításra is alkalmas rétegtöltésű használati melegvíz tárolóval és utólag rendelhető, opcionális tartozékokkal 17 és 100% közötti modulációs tartomány, AquaPowerPlus funkcióval (20%kal több teljesítmény a használati melegvíz készítésre) Elektronikus gáz/levegő arányszabályozás adaptív fűtési részterhelés illesztéssel Nagyhatékonyságú, fordulatszám szabályozott fűtési és rétegtöltő, valamint a saját működését optimalizáló szolár szivattyú AquaKondensSystem funkció (kondenzációs égőüzem tárolótöltés közben is) SplitMountingConcept a könnyű szállíthatóságra (a termék két részből áll) A szolár hőcserélővel rendelkező, rétegtöltésű használati melegvíz tárolónak (korrózió elleni védelem magnézium anóddal) köszönhetően gyors tároló felfűtési idő és a legmagasabb melegvízkomfort biztosítható a legkisebb helyen Az integrált használati melegvíz tárolót (190 liter) bronzházas rétegtöltő szivattyú, illetve nemesacél szekunder hőcserélő fűti bronzházas belső motoros váltószelep segítségével Beépített fűtési tágulási tartály (15 liter), nyomásszenzor és térfogatárammérő, szolár biztonsági lefúvató szelep, betekintő üveg és HMV termosztatikus keverőszelep Nemesacél kondenzációs hőcserélő automatikus bypass szeleppel A tárolótöltés és a napenergia hasznosítás szabályozását is magában foglaló, grafikus szimbólumokkal és magyarázó szövegekkel ellátott háttérvilágított képernyő, ebus kommunikációra képes DIA rendszerrel Figyelem! A biztonsági szerelvények (pl.: fűtési és HMV lefúvató szelepek) nem tartoznak bele a termék szállítási terjedelmébe, így azokat külön kell megvásárolni! A készülékhez maximum 2 db aurotherm VFK 15 VD vagy D típusú, drainback kollektort javaslunk rákötni. Jellemző paraméterek Egység VSC D 206/ Névleges hőteljesítmény tartomány (40/0 C) kw 4, 21,6 Névleges hőteljesítmény tartomány (50/0 C) kw 4, 21,5 Névleges hőteljesítmény tartomány (60/40 C) kw 4,1 20,8 Névleges hőteljesítmény tartomány (80/60 C) kw,8 20,0 A melegvíz készítés teljesítménye kw 24,0 Fűtés hőterhelés tartomány kw 4,0 20,4 Legnagyobb hőterhelés (HMV) kw 24,5 Beállítható fűtővíz hőmérséklet C 0 80 A fűtési rendszer maximális nyomása bar l 15 Tágulási tartály térfogata Bevizsgált égéstermék elvezetési módok 50 C1; C; C4; C5; C8; C9; B(P); B5(P)

11 Egység VSC D 206/ Égéstermék hőmérséklet (min/max) C 46/78 Égéstermék tömegáram (min/max) g/s 1,8/11,0 NOXemisszió mg/kwh 5,7 COemisszió mg/kwh 19,7 CO2tartalom térf % 9,2 l/óra 2,0 NOX osztály Kondenzvíz mennyiség (50/0 C) 5 Éves hatásfok (40/0 C) % 109 Hatásfok 0%os részterhelés mellett (EN 48 szerint) % 108 Névleges tömegáram (ΔT=20K) l/óra 860 Szivattyú maradék szállítónyomás (névleges) mbar (250) Maximális hálózati víznyomás Tároló űrtartalom Tartós melegvíz teljesítmény (ΔT=5K) Legnagyobb melegvízhozam bar 10 l 190 l/óra 591 l/10 perc 207 Teljesítmény jelzőszám (NL) 2,0 Beállítható melegvíz hőmérséklet C 5 65 HMV komfort (EN 1201 szerint) Készenléti energiaveszteség *** kwh/nap 1,91 Földgáz H, Hu=10,5 kwh/m m/óra 2,6 Földgáz S, Hu=8,82 kwh/m m/óra,1 Popán, H u=12,8 kwh/kg kg/óra 1,9 Földgáz mbar 20 (25) Propán mbar 0 Elektromos csatlakozás V/Hz 20/50 Csatlakozási gázterhelés: Csatlakozási gáznyomás: Legnagyobb elektromos teljesítményfelvétel W 105 Elektromos védettség Égéstermék csatlakozó IPX 4 D mm Ø 60/100 Magasság mm 1880 Szélesség mm 599 Mélység mm 69 kg 168 Tömeg, kb. Rendelési szám Nettó listaár HUF Figyelem! A termékkatalógus zárásakor még nem állt rendelkezésre a befoglaló méretek és a készülék csatlakozásainak méretarányos ábrája. Szállítási terjedelem Készre szerelt készülék raklapra rögzítve Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Vaillant termékkatalógus Kondenzációs hőtermelők Jellemző paraméterek

12 Speciális tartozékok kondenzációs hőtermelőkhöz Tartozék Megnevezés Kompakt készülék csatlakozó szett Vaillant eco/aurocompact VSC (D)/45 típusú kondenzációs hőtermelők csatlakoztatása esetén alkalmazható bekötő szett a helyszínen már előkészített csőkötések számára. A készlet tartozékai: kézi légtelenítővel ellátott karbantartó csapok (/4 ); gázoldali csatlakozó adapter (R/Rp 1/2); gázcsap; töltő és ürítőcsap (1/2 ); fűtési biztonsági szelep ( bar); hidegvíz oldali biztonsági szelep (10 bar) szaniter tágulási tartály csatlakozó csonkkal; gégecső. Cikkszám Kondenzációs hőtermelők Figyelem! A lefolyó tölcsérszifont külön kell megrendelni (00076) 52 Szaniter tágulási tartály (8 l) 8 literes űrtartalmú, az aurocompact VSC D/45 készülék burkolata alá integrálható HMV tágulási tartály bekötő csővel és a beépítéshez szükséges szerelési segédanyagokkal Szaniter tágulási tartály (5 l) 5 literes űrtartalmú, az ecocompact VSC/45 készülék burkolata alá integrálható HMV tágulási tartály bekötő csővel és a beépítéshez szükséges szerelési segédanyagokkal Cirkulációs szivattyú bekötő csőkészlet Vaillant eco/aurocompact VSC (D)/45 típusú kondenzációs készülékekhez alkalmazható, a hőtermelő hátsó részébe integrálható csőkészlet a helyszínen már telepített cirkulációs szivattyú számára. A csőkészlet részei: részben szigetelt összekötő cső (G /4); réz könyök; csatlakozó Tidom integrált visszacsapó szeleppel; szigetelt könyök (G /4); tömítések Előtét szivattyú Vaillant aurocompact VSC D/45 készülék esetén alkalmazható, a maximum 12 méteres geodetikus magasság eléréséhez Nettó listaár

13 űrezsdner sóyloftá kőtígelemzív ilaf Kondenzációs hőtermelők ketezygej Jegyzetek

14 Gázüzemű kondenzációs hőtermelők Általános tartozékok Tartozék Kondenzációs hőtermelők Megnevezés Cikkszám Egyenes kivitelű gázcsap /4 Krómozott szerelvényházú, vétlen nyitás ellen biztosított műanyag elzáró gombbal ellátott, a hazai és európai szabványoknak is megfelelő gyári Vaillant gázcsap. Megengedett hőmérséklet, illetve nyomástartomány: C, valamint 0 5 bar. Figyelem! Az eco és aurocompact készülékeknél a gázcsap a fűtési bekötő készlet tartozéka Egyenes kivitelű gázcsap 1 Krómozott szerelvényházú, vétlen nyitás ellen biztosított műanyag elzáró gombbal ellátott, a hazai és európai szabványoknak is megfelelő gyári Vaillant gázcsap. Megengedett hőmérséklet, illetve nyomástartomány: C, valamint 0 5 bar. Figyelem! Ez a gázcsap alapvetően a nagyobb teljesítményű hőtermelők esetén alkalmazható Lefolyó tölcsérszifon Tölcsérszifon a lefolyó vezetékhez történő csatlakozáshoz, takaró rozettával (R 1) Fűtési karbantartó csapkészlet (40 kw felett) Elzáró szerelvénnyel, ürítő csappal és a fűtési biztonsági szelep ( bar) csatlakoztatására alkalmas csatlakozóval ellátott fűtési bekötő készlet. Beépített visszacsapó szelep, valamint fűtési tágulási tartály csatlakozó. Csatlakozó méretek: G 1 1/2 x Rp 1 1/ Cirkulációs vezeték (VIH CL 20 S) ecotec pro/plus VUI készülék esetén alkalmazható csatlakozó csővezeték cirkulációs hálózathoz. Alkalmazása csak az alábbi paramétereket teljesítő, idő és hőmérséklet vezérelt cirkulációs szivattyúval együtt alkalmazható: csatlakozó méret 1/2, max. 500 mbar és 500 l/óra. Javasolt típusok: Grundfos UP 2014 BXUT, Laing E115/700 U/W vagy Laing S11/100 BR U/W Átépítő készlet kombi készülékekhez Vaillant kombi készülékekhez alkalmazható átépítő készlet, amelynek segítségével az átfolyó rendszerű hőtermelő (VUW) fűtő készülékké (VU) alakítható át. Az átépítő készlet tartalma: összekötő csövek és csatlakozó kábelfa WH 27 típusú hidraulikus váltó Hőszigeteléssel ellátott, önállóan vagy szivattyús/keverőszelepes Vaillant csőcsatalkozó garnitúrához, illetve osztó/gyűjtő egységhez csatlakoztatható hidraulikus váltó. Teljesítmény: 2 m/óra, csatlakozó méretek: primer Rp 1, szekunder G 1 1/4. Figyelem! Gyárilag nem tartalmaz gyűjtőhőmérséklet érzékelőt (VR 10), így azt külön kell megrendelni hozzá WH 40 típusú hidraulikus váltó Hőszigetelt hidraulikus váltó fali tartókonzollal, légtelenítővel és ürítő csappal. Gyári tartozék a merülő hüvelybe helyezhető gyűjtőhőmérsékletérzékelő, valamint az új Vaillant VRC/VRS típusú időjáráskövető szabályozókhoz alkalmazható VR 10 típusú érzékelő. Teljesítmény:,5 m/óra, csatlakozó méretek: Rp 1 1/4 54 Nettó listaár

15 Megnevezés Cikkszám WH 95 típusú hidraulikus váltó Hőszigetelt hidraulikus váltó fali tartókonzollal, légtelenítővel és ürítő csappal. Gyári tartozék a merülő hüvelybe helyezhető gyűjtőhőmérsékletérzékelő, valamint az új Vaillant VRC/VRS típusú időjáráskövető szabályozókhoz alkalmazható VR 10 típusú érzékelő. Teljesítmény: 8 m/óra, csatlakozó méretek: Rp WH 160 típusú hidraulikus váltó Földön álló hőszigetelt hidraulikus váltó merülő hüvellyel és érzékelővel. Teljesítmény: 12 m/óra, csatlakozó méretek: DN WH 280 típusú hidraulikus váltó Földön álló hőszigetelt hidraulikus váltó merülő hüvellyel és érzékelővel. Teljesítmény: 21,5 m/óra, csatlakozó méretek: DN Hőszigetelt osztó/gyűjtő egység (2 fűtési körre) Hőszigeteléssel ellátott, 2 db Vaillant csőcsatlakozó garnitúra (direkt vagy keverőszelepes fűtési kör) közvetlen csatlakoztatására alkalmas, illetve teljesen előkészített gyári osztó/gyűjtő egység. Csatlakozó méretek: G 1 1/ Hőszigetelt osztó/gyűjtő egység ( fűtési körre) Hőszigeteléssel ellátott, db Vaillant csőcsatlakozó garnitúra (direkt vagy keverőszelepes fűtési kör) közvetlen csatlakoztatására alkalmas, illetve teljesen előkészített gyári osztó/gyűjtő egység. Csatlakozó méretek: G 1 1/ WHV 5 integrált hidraulikus váltóval ellátott osztó/gyűjtő egység Integrált hidraulikus váltóval ellátott, hőszigetelt osztó/gyűjtő egység fali tartókonzollal, két fűtési kör számára. Vaillant csőcsatlakozó garnitúrákkal (direkt vagy keverőszelepes fűtési kör) együtt alkalmazva gyors, illetve esztétikus szerelés valósítható meg. Gyári tartozék a merülő hüvelybe helyezhető gyűjtőhőmérsékletérzékelő. Teljesítmény:,5 m/óra, csatlakozó méretek: G 1 1/4. Nettó listaár ecolevel kondenzvíz átemelő szivattyú Vaillant ecotec/5 és eco/aurocompact.../45 típusú hőtermelők működése közben keletkező kondenzvíz átemelésére alkalmazható eszköz azokra az esetekre, amikor nincs lehetőség gravitációs kondenzvíz elvezetésre. Komplett kondenzvíz átemelő szivattyú, vízszint szabályozóval együtt, 0,5 liter űrtartalmú belső tartállyal. Elektromos csatlakozása 20 V/50 Hz, szállított térfogatáram: 150 l/óra, súlya 1,8 kg. Belépő csővezeték 24 mm Ø x 1,15 m; lefolyócső: 6 mm Ø x 6,0 m. Maximális emelőmagasság: 4 m Vaillant termékkatalógus Kondenzációs hőtermelők Tartozék

16 Tartozék Kondenzációs hőtermelők 56 Megnevezés Cikkszám Előszerelt szivattyús egység kevert fűtési körre Nagyhatékonyságú (Aenergia osztály), fordulatszám szabályozott szivattyúval ellátott előremenő/visszatérő (G 1 1/4 az osztó csatlakozója; szekunder kör: Rp 1) csőcsatlakozó garnitúra háromutas keverőszeleppel (R 1/2; KVs 6, m/h). Az előszerelt egység tartozékai: 2 db, integrált hőmérővel rendelkező golyós elzárócsap, ebből az egyik visszacsapó szeleppel; motoros keverőszelep (20 V); hőszigetelt burkolat Előszerelt szivattyús egység kevert fűtési körre Nagyhatékonyságú (Aenergia osztály), fordulatszám szabályozott szivattyúval ellátott előremenő/visszatérő (G 1 1/4 az osztó csatlakozója; szekunder kör: Rp 1) csőcsatlakozó garnitúra háromutas keverőszeleppel (R /4; KVs 6, m/h). Az előszerelt egység tartozékai: 2 db, integrált hőmérővel rendelkező golyós elzárócsap, ebből az egyik visszacsapó szeleppel; motoros keverőszelep (20 V); hőszigetelt burkolat Előszerelt szivattyús egység kevert fűtési körre Nagyhatékonyságú (Aenergia osztály), fordulatszám szabályozott szivattyúval ellátott előremenő/visszatérő (G 1 1/4 az osztó csatlakozója; szekunder kör: Rp 1) csőcsatlakozó garnitúra háromutas keverőszeleppel (R 1; KVs 8,0 m/h). Az előszerelt egység tartozékai: 2 db, integrált hőmérővel rendelkező golyós elzárócsap, ebből az egyik visszacsapó szeleppel; motoros keverőszelep (20 V); hőszigetelt burkolat Előszerelt szivattyús egység direkt fűtési körre Nagyhatékonyságú (Aenergia osztály), fordulatszám szabályozott szivattyúval ellátott előremenő/visszatérő (G 1 1/4 az osztó csatlakozója; szekunder kör: Rp 1) csőcsatlakozó garnitúra keverőszelep nélkül. Az előszerelt egység tartozékai: 2 db, integrált hőmérővel rendelkező golyós elzárócsap, ebből az egyik visszacsapó szeleppel; hőszigetelt burkolat Semlegesítő berendezés 200 kwig Kondenzvíz átemelő szivattyúval ellátott semlegesítő berendezés. Lefolyó (DN 20) és elvezető csővel (DN 20) ellátott műanyag tartály semlegesítő granulátummal feltöltve Semlegesítő granulátum Semlegesítő granulátum utántöltő csmag (5 kg) Semlegesítő berendezés 450 kwig Semlegesítő berendezés kondenzvíz átemelő szivattyú nélkül. Lefolyó (DN 20) és elvezető csővel (DN 20) ellátott műanyag tartály semlegesítő granulátummal feltöltve Nettó listaár

17 Cikkszám Nettó listaár Keverőcsap mozgató motor Vaillant típusú háromjáratú keverőcsapokhoz alkalmazható csapmozgató motor (~ 20 V; Hz) 120 másodperces átfordulási idővel. Teljesítmény: 4,5 VA; nyomaték: 10 Nm. Elektromos védelmi osztály: IP 4, megengedett környezeti hőmérséklet: C között. Gyári tartozék a csapmozgatás jelző, a színkódolt elektromos bekötőkábel, illetve a keverőcsap adapter. Az állító tárcsával kézi üzemben is működtethető. VRM, háromjáratú keverőcsap Vaillant típusú kétutú, háromjáratú keverőcsap jobb, illetve bal oldali bekötési lehetőséggel. Megengedett maximális nyomás: 6 bar. Legfeljebb 10 C fokos fűtővíz hőmérsékletig alkalmazható. Rp 1/2 (DN 15); kvs=4 m/óra Rp /4 (DN 20); kvs=6, m/óra Rp 1 (DN 25); kvs=10 m/óra Rp 5/4 (DN 2); kvs=16 m/óra Vaillant termékkatalógus Kondenzációs hőtermelők N Zu Megnevezés Auf Tartozék

18 Égéstermék elvezetések Zárt égésterű, kondenzációs működésű fali és kompakt hőtermelők ecotec és eco/aurocompact Áttekintés az égéstermék elvezetésről (Az ábrázolás nem teljeskörű, részletes égéstermék elvezetési lehetőségek a következő oldalakon) Kondenzációs hőtermelők Általános tudnivalók az égéstermék elvezetésről Az égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell létesíteni, amit szükség esetén egyeztetni kell a helyileg illetékes kéményseprő vállalattal. Az égéstermék elvezető rendszer kivitelezésénél eleget kell tenni az országos építési rendeleteknek, az építészeti feltételeknek, a helyi előírásoknak és műszaki szabályoknak. A Vaillant gyártmányú zárt égésterű fali kazánok égéstermék elvezetéssel együtt üzemelő gázkészülékek, így rendszertanúsítással rendelkeznek. Azok az égéstermék elvezetések alkalmazhatók, amelyek a készülék típusvizsgálati engedélyében fel vannak sorolva. A készülék szerelési utasításában megadott előírásokat, műszaki szabályokat és irányelveket is be kell tartani. A levegő /égéstermék elvezető rendszert huzamosabb emberi tartózkodásra szolgáló helyiségeken nem szabad keresztül vezetni. Üzemmód Helyiséglevegőtől független üzemmód Helyiséglevegőtől függő üzemmód Égéstermék elvezetés módja C C1 C4 C9 C5 B2/B 65. oldal Égéstermék elvezetés ismertetése: 59. oldal 60. oldal 61. oldal oldal 67. oldal 66. oldal 68. oldal 69. oldal 707. oldal oldal 78. oldal 79. oldal 80. oldal 77, 81. oldal 828, 85. oldal oldal 84. oldal Égési levegő bevezetése: kívülről kívülről LAS kémény kívülről akna Felállítási helyiségből Alkalmazható rendszerméret: 60/100 60/100 60/100 80/80 80/80 80/80 80/125 80/125 80/125 80/80 80/80 80/125 Telepíthető készülék: Több készülék elhelyezése: 1 1 * nem nem igen nem nem nem * Az LASkéményhez csatlakoztatható készülékek számát a gyűjtőkémény átmérője határozza meg. 58

19 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø60/100 mm koncentrikus függőleges rendszer ferde vagy lapostetőn keresztül (C) Koncentrikus égéstermék elvezetés Készüléktípus: Maximális egyenértékű hossz: VU(I)W INT II..6/5x (0 kw alatt) 12 m VU INT II..6/5x (0 kw alatt) 12 m VU INT II 06/55 és VU(I)W INT II 46/55 8m VU INT II 56/55 8m VSC D 206/ m VSC 06/ m Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m / Magyarázat az ábrához: 0900 Függőleges tetőátvezető fekete Magastető gallér 0980 Univerzális magastető gallér 0902 Koncentrikus hosszabbító cső (0,5 m) 090 Koncentrikus hosszabbító cső (1,0 m) 0905 Koncentrikus hosszabbító cső (2,0 m) 0910 Koncentrikus könyökcső (90º) 0916 Koncentrikus könyökcső revíziós elemmel 0918 Revíziós elem További opcionális elemek (Ø60/100 mm) Lapostető gallér 0911 Koncentrikus könyökidom (45º/2 db) 0919 Koncentrikus teleszkópos illesztő idomcső (0,29 0,74 m) 0821 Csőbilincs (5 db) 0915 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A függőleges égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell telepíteni és a helyileg illetékes kéményseprő vállalattal kell átvetetni. A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A koncentrikus rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A függőleges égéstermék elvezető rendszerbe közvetlenül a készülék fölé revíziós idomot kell beépíteni. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A függőleges égéstermék elvezető rendszert be kell kötni a villámvédelmi rendszerbe. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Kondenzációs hőtermelők 0900

20 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø60/100 mm koncentrikus vízszintes rendszer (C1) Koncentrikus égéstermék elvezetés 0915 Készüléktípus: VU(I)W INT II..6/5x (0 kw alatt) VU INT II..6/5x (0 kw alatt) VU INT II 06/55 és VU(I)W INT II 46/55 VU INT II 56/55 Kondenzációs hőtermelők VSC D 206/ VSC 06/ Maximális egyenértékű hossz: 8m 8m 5,5 m 6m 8m 5,5 m Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m Figyelem! Az indító könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! Magyarázat az ábrához: 09 Vízszintes fali/tetőátvezető 0922 Vízszintes fali/tetőátvezető tisztító könyökkel 096 Teleszkópos vízszintes fali/tetőátvezető 0902 Koncentrikus hosszabbító cső (0,5 m) 090 Koncentrikus hosszabbító cső (1,0 m) 0905 Koncentrikus hosszabbító cső (2,0 m) 0919 Koncentrikus teleszkópos illesztő cső 0915 Nyitható csőtoldat További opcionális elemek (Ø60/100 mm) 0910 Koncentrikus könyökcső (90º) 0911 Koncentrikus könyökidom (45º/2 db) 0918 Koncentrikus revíziós elem (0,19 m) 0821 Csőbilincs (5 db) 0916 Füstgáz könyök vizsgáló nyílással (90º) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez Az égéstermék elvezető rendszer oldalfali megbontást igényel, ezért feltétlenül tájékozódjon az illetékes szerveknél az alkalmazási lehetőségekről és vegye figyelembe az előírt védőtávolságokat (ablakoktól és szellőzőktől)! Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). A koncentrikus rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Érdeklődje meg a helyi kéményseprőknél a tisztító nyílás szükségességét. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A fényforrás közelében felszerelt égéstermék elvezetés esetén a tömegesen berepülő rovarok elszennyezhetik az égéstermék elvezető torkolatát. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 60

21 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø60/100 mm koncentrikus csatlakozás, LASgyűjtőkéményes égéstermék elvezetés (C4) Koncentrikus égéstermék elvezetés Készüléktípus: Maximális vízszintes elhúzás VU(I)W INT II..6/5x,0 m VU INT II..6/5x,0 m VSC 06/45 150,0 m VSC D 206/45 190,0 m Figyelem! Az indító könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! A vízszintes koncentrikus elvezetés ezen kívül további 2 db 90ºos könyököt tartalmazhat, ezek elhagyása azonban nem növeli meg a teljes egyenértékű hosszt. Magyarázat az ábrához: 092 Vízszintes LAScsatlakozó (0,5 m) További opcionális elemek (Ø60/100 mm) 0902 Koncentrikus hosszabbító cső (0,5 m) 090 Koncentrikus hosszabbító cső (1,0 m) 0910 Koncentrikus könyökcső (90º) 0911 Koncentrikus könyökidom (45º/2 db) 0915 Nyitható csőtoldat 0821 Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z LASgyűjtőkéményt a gyártói előírások szerint külön kell méretezni! A A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A méretezés során ügyeljen a kéménygyártó által megkövetelt engedélyekre, illetve vegye figyelembe a gyártó által előírt kéményméretezési utasításokat. Az LASkéményen nem szabad közvetlenül semmilyen rögzítési módot alkalmazni, mert különben az akna fala nem tudja betölteni statikai és tűzvédelmi feladatait. A kazán felszerelése csak a kéményakna mellett lehetséges. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Kondenzációs hőtermelők a kéményig: 092

22 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø60/100 mm koncentrikus csatlakozás, kéményaknás égéstermék elvezetés (C9) Koncentrikus/kéményaknás égéstermék elvezetés 096 Készüléktípus: Akna mérete VU INT II 146/5x Kondenzációs hőtermelők Max. egyenértékű hossz (konc. vízsz./na 80 függ.): Ø10, 120 x 120 2/9 m Ø120, 110 x 110 2/9 m Ø110, 100 x 100 2/9 m VU INT II 246/5, 256/55 és Ø10, 120 x 120 2/1 m VU(I)W INT II 286/5 Ø120, 110 x 110 2/9 m Ø110, 100 x 100 2/9 m VU(I)W INT II 26/5, Ø10, 120 x 120 2/16 m VU(I)W INT II 246/55 és Ø120, 110 x 110 2/1 m VSC D 206/ Ø110, 100 x 100 2/1 m Ø10, 120 x 120 2/10 m Ø10, 120 x 120 2/6 m VU INT II 06/55, VU(I)W INT II 46/55 és VSC 06/ VU INT II 56/55 Egyenértékű csőhossz: 90º = 1,0 m; 45º = 0,5 m Figyelem! A vízszintes koncentrikus elhúzás további 2 db 90ºos könyököt tartalmazhat (kivéve az Ø100, 100 x 100 mmes kürtő) az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 0920 Koncentrikus csatlakozó kéményaknás elvezetéshez 0902 Koncentrikus hosszabbító cső (0,5 m) 090 Koncentrikus hosszabbító cső (1,0 m) 0905 Koncentrikus hosszabbító cső (2,0 m) 0252 Ø80 hosszabbító cső (0,5 m) 025 Ø80 hosszabbító cső (1,0 m) 0255 Ø80 hosszabbító cső (2,0 m) Füstgázcső távtartó (7 db) 096 Műanyag kéményakna tető További opcionális elemek (Ø60/100 mm és Ø80 mm) 0910 Koncentrikus könyökcső (90º) 0919 Koncentrikus teleszkópos illesztő idomcső (0,29 0,74 m) 0911 Koncentrikus könyökidom (45º/2 db) 0821 Csőbilincs (5 db) 0257 Füstgáz vezeték (Ø80) könyökcső (15º) 0256 Revíziós elem (Ø80/0,25 m) 0915 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell átvetetni. A A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Az égést tápláló levegő bevezetésére használt kémény állapotát előzőleg a kéményseprővel ellenőriztetni, szükség esetén tisztíttatni kell akkor, ha korábban azt fa/szén/olaj/gáztüzeléshez használták. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. 62

23 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø60/100 mm koncentrikus csatlakozás, flexibilis (NA 60) kéményaknás égéstermék elvezetés (C9) Koncentrikus/kéményaknás égéstermék elvezetés Készüléktípus: max. 5 m L1 VU INT II 146/5x Max. egyenértékű hossz (L1+L2/L): Ø10, 120 x 120 2/12 m Ø110, 100 x m VU INT II 246/5, 256/55 és Ø10, 120 x 120 2/9 m VU(I)W INT II 286/5 Ø110, 100 x 100 8m VU(I)W INT II 26/5, Ø10, 120 x 120 2/11 m VU(I)W INT II 246/55 és Ø110, 100 x m Ø10, 120 x 120 2/6 m L L Akna mérete VSC D 206/ VU INT II 06/55, VU(I)W INT II 46/55 és VSC 06/ Egyenértékű csőhossz: 90º = 1,0 m; 45º = 0,5 m; Tidom = 1,0 m Figyelem! A vízszintes koncentrikus elhúzás az indító és a támasztó könyök ekvivalens hosszúságát is tartalmazza. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: Koncentrikus csatlakozó kéményaknás elvezetéshez 0902 Koncentrikus hosszabbító cső (0,5 m) 090 Koncentrikus hosszabbító cső (1,0 m) 0905 Koncentrikus hosszabbító cső (2,0 m) Flexibilis alaprendszer (NA 60) Tisztító elem flexibilis elvezetéshez Flexibilis összekötő cső (NA 60) Flexibilis égéstermék elvezető cső (15 m) További opcionális elemek (Ø60/100 mm) 0910 Koncentrikus könyökcső (90º) 0919 Koncentrikus teleszkópos illesztő idomcső (0,29 0,74 m) 0911 Koncentrikus könyökidom (45º/2 db) 0821 Csőbilincs (5 db) 0915 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell átvetetni. A A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Az égést tápláló levegő bevezetésére használt kémény állapotát előzőleg a kéményseprővel ellenőriztetni, szükség esetén tisztíttatni kell akkor, ha korábban azt fa/szén/olaj/gáztüzeléshez használták. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Vaillant termékkatalógus Kondenzációs hőtermelők

24 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø60/100 mm koncentrikus csatlakozás, flexibilis (NA 80) kéményaknás égéstermék elvezetés (C9) Koncentrikus/kéményaknás égéstermék elvezetés Készüléktípus: Akna mérete 0512 max. 5 m 0511 VU INT II 146/5x Kondenzációs hőtermelők L (L1+L2/L): Ø10, 120 x 120 2/7 m Ø120, 110 x 110 2/7 m VU INT II 246/5, 256/55 és Ø10, 120 x 120 2/11 m VU(I)W INT II 286/5 Ø120, 110 x 110 2/7 m VU(I)W INT II 26/5, Ø10, 120 x 120 2/14 m VU(I)W INT II 246/55 és Ø120, 110 x 110 2/11 m Ø10, 120 x 120 2/8 m L Max. egyenértékű hossz VSC D 206/ L1 VU INT II 06/55, VU(I)W INT II 46/55 és VSC 06/ Egyenértékű csőhossz: 90º = 1,0 m; 45º = 0,5 m; Tidom = 1,0 m Figyelem! A vízszintes koncentrikus elhúzás további 2 db 90ºos könyököt tartalmazhat (kivéve az Ø100, 100 x 100 mmes kürtő) az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 0920 Koncentrikus csatlakozó kéményaknás elvezetéshez 0902 Koncentrikus hosszabbító cső (0,5 m) 090 Koncentrikus hosszabbító cső (1,0 m) 0905 Koncentrikus hosszabbító cső (2,0 m) 0510 Flexibilis alaprendszer 0511 Tisztító elem flexibilis elvezetéshez 0512 Flexibilis összekötő cső 0514 Flexibilis égéstermék elvezető cső (15 m) További opcionális elemek (Ø60/100 mm) 0910 Koncentrikus könyökcső (90º) 0919 Koncentrikus teleszkópos illesztő idomcső (0,29 0,74 m) 0911 Koncentrikus könyökidom (45º/2 db) 0821 Csőbilincs (5 db) 0915 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell átvetetni. A A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Az égést tápláló levegő bevezetésére használt kémény állapotát előzőleg a kéményseprővel ellenőriztetni, szükség esetén tisztíttatni kell akkor, ha korábban azt fa/szén/olaj/gáztüzeléshez használták. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. 64

25 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact helyiséglevegőtől függő Ø80 mm égéstermék elvezetés kéményaknában (B) Koncentrikus/kéményaknás égéstermék elvezetés légtérfüggő 096 Készüléktípus: Max. egyenértékű hossz VU(I)W INT II..6/5x (0 kw alatt) /0 m VU INT II..6/5x (0 kw alatt) /0 m VSC 06/ /0 m VU INT II 06/55 és VU(I)W INT II 46/55 /0 m VU INT II 56/55 /0 m VSC D 206/ /0 m Egyenértékű csőhossz: 90º = 1,0 m; 45º = 0,5 m Figyelem! A vízszintes koncentrikus elhúzás további 2 db 90ºos könyököt tartalmazhat az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát B Magyarázat az ábrához: 0920 LAScsatlakozó készlet (Ø60/100) 0252 Ø80 hosszabbító cső (0,5 m) 025 Ø80 hosszabbító cső (1,0 m) 0255 Ø80 hosszabbító cső (2,0 m) Füstgázcső távtartó (7 db) 096 Műanyag kéményakna tető 0924 Légbeszívó fedél További opcionális elemek (Ø60/100 és Ø80 mm) 0902 Koncentrikus hosszabbító cső (0,5 m) 090 Koncentrikus hosszabbító cső (1,0 m) 0905 Koncentrikus hosszabbító cső (2,0 m) 0910 Koncentrikus könyökcső (90º) 0911 Koncentrikus könyökidom (45º/2 db) 0919 Koncentrikus teleszkópos illesztő idomcső (0,29 0,74 m) 0915 Nyitható csőtoldat 0257 Füstgáz vezeték (Ø80) könyökcső (15º) 0256 Revíziós elem (Ø80/0,25 m) 0821 Csőbilincs (5 db) 0918 Revíziós elem Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell engedélyeztetni és átvetetni. A A biztonságos működéshez kellő mértékű frisslevegő utánpótlás szükséges. A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A felállítási helyiség megfelelő légellátását minden esetben biztosítani kell, mesterséges elszívást alkalmazni tilos! A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A kémény átszellőztetésére (B) 125 cm2 keresztmetszetű szellőztető rácsot kell kialakítani. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). A koncentrikus csatlakozó rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Vaillant termékkatalógus Kondenzációs hőtermelők (vízsz. /NA 80 függ.):

26 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø80/125 mm koncentrikus függőleges rendszer ferde vagy lapostetőn keresztül (C) Koncentrikus égéstermék elvezetés 0200 Készüléktípus: Kondenzációs hőtermelők VU(I)W INT II 26/5 és 246/55 2 m VU INT II 246/5 és 256/55 28 m VU(I)W INT II 286/5 28 m VU INT II 146/5x 11 m VU INT II xx6/55 (0 kwtól), VU(I)W INT II 46/55 és 2 m VSC D 206/ VSC 06/ m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m; Tidom = 2,5 m / 0217 Maximális egyenértékű hossz: 0210 Figyelem! A függőleges koncentrikus elvezetés db 90ºos könyököt tartalmazhat a maximális egyenértékű hossz tartományában. Ezek elhagyása azonban nem növeli meg a teljes egyenértékű hosszt. Magyarázat az ábrához: 0200 Függőleges tetőátvezető fekete Magastető gallér 0980 Univerzális magastető gallér 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0210 Koncentrikus könyökcső (90º) 0217 Füstgáz könyök Tidom vizsgáló nyílással (90º) 0218 Revíziós elem Indító adapter (60/100 80/125 mm) További opcionális elemek (Ø80/125 mm) Lapostető gallér 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A függőleges égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell telepíteni és a helyileg illetékes kéményseprő vállalattal kell átvetetni. A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A koncentrikus rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A függőleges égéstermék elvezető rendszerbe közvetlenül a készülék fölé revíziós idomot kell beépíteni. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A függőleges égéstermék elvezető rendszert be kell kötni a villámvédelmi rendszerbe. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 66

27 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact homlokzaton vezetett, rozsdamentes acél koncentrikus (Ø80/125 mm) égéstermék elvezetés külső légellátással (C5) Koncentrikus égéstermék elvezetés L L1 Maximális egyenértékű hossz: VU(I)W INT II 26/5, 246/55 és m VSC D 206/ VU INT II 246/5, 256/55 és max. 2m L2 Készüléktípus: 20 m VU(I)W INT II 286/5 VU INT II 146/5x 10 m VU INT II 06/55, VU(I)W INT II 46/55 és 22 m VSC 06/ VU INT II 56/55 21 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m; Tidom = 2,5 m Figyelem! Az égéstermék elvezetés összesen 4 db, 90os könyököt tartalmazhat a maximális egyenértékű hosszúság tartományában. Ezek elhagyása azonban nem növeli meg a teljes egyenértékű hosszt. Magyarázat az ábrához: Alapszett homlokzati égéstermék elvezetéshez Beállítható tartókonzol Beállítható (5090 mm) külső fali tartó Homlokzati hosszabbító cső (0,5 m) Homlokzati hosszabbító cső (1,0 m) Vágható homlokzati hosszabbító cső (0,5 m) Homlokzati revíziós elem (0,25 m) Indító adapter (60/100 80/125 mm) További opcionális elemek (Ø80/125 mm) Homlokzati könyökidom (87 ) Homlokzati ív (2 x 45 ) Homlokzati ív (2 x 0 ) Esővédő gallér 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0218 Revíziós elem 0217 Füstgáz könyök Tidom vizsgáló nyílással (90 ) 0211 Koncentrikus könyökidom (45 /2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A függőleges égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell telepíteni és a helyileg illetékes kéményseprő vállalattal kell átvetetni. A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A légbeszívó nyílás legalább 1,0 méterrel legyen a talajszint felett, hogy a légbeszívó nyílást adott esetben ne torlaszolhassa el a hó. A külső fali tartót max. 2,0 mes osztástávolság mellett szerelje fel. Ez a kritérium a légbeszívó felett és a végelem esetén is érvényes. Az égéstermék elvezetés kitorkollása (Las szakasz) legalább 0,4 méterrel legyen a tető síkja felett. Lapos tetők túlnyúlása, illetve ferde tetők esetén a homlokzati égéstermék elvezetőt lapos vagy ferdetető gallérral kell telepíteni. A függőleges égéstermék elvezető rendszert be kell kötni a villámvédelmi rendszerbe. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Kondenzációs hőtermelők

28 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø80/125 mm koncentrikus vízszintes rendszer (C1) Koncentrikus égéstermék elvezetés 0215 Készüléktípus: Kondenzációs hőtermelők Max. egyenértékű hossz VU(I)W INT II 26/5 és 246/55 2 m VU INT II 246/5 és 256/55 28 m VU(I)W INT II 286/5 28 m VU INT II 146/5x 11 m VU INT II xx6/55 (0 kwtól), VU(I)W INT II 46/55 és 2 m VSC D 206/ VSC 06/ m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m; Tidom = 2,5 m Figyelem! Az indító könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! A vízszintes koncentrikus elvezetés ezen kívül további 2 db 90ºos könyököt tartalmazhat a maximális egyenértékű hossz tartományán belül. Ezek elhagyása azonban nem növeli meg a teljes egyenértékű hosszúságot. Magyarázat az ábrához: 0209 Vízszintes fali/tetőátvezető 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0215 Nyitható csőtoldat Indító adapter (60/100 80/125 mm) További opcionális elemek (Ø80/125 mm) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0218 Koncentrikus revíziós elem (0,19 m) 0616 Csőbilincs (5 db) 0217 Füstgáz könyök vizsgáló nyílással (90º) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez Az égéstermék elvezető rendszer oldalfali megbontást igényel, ezért feltétlenül tájékozódjon az illetékes szerveknél az alkalmazási lehetőségekről és vegye figyelembe az előírt védőtávolságokat (ablakoktól és szellőzőktől)! Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Érdeklődje meg a helyi kéményseprőknél a tisztító nyílás szükségességét. A koncentrikus rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A fényforrás közelében felszerelt égéstermék elvezetés esetén a tömegesen berepülő rovarok elszennyezhetik az égéstermék elvezető torkolatát. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 68

29 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø80/125 mm koncentrikus csatlakozás, LASgyűjtőkéményes égéstermék elvezetés (C4) Koncentrikus égéstermék elvezetés Készüléktípus: VU(I)W INT II..6/5x,0 m VU INT II..6/5x,0 m VSC 06/45 150,0 m VSC D 206/45 190,0 m Figyelem! Az indító könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! A vízszintes koncentrikus elvezetés ezen kívül további 2 db 90ºos könyököt tartalmazhat, ezek elhagyása azonban nem növeli meg a teljes egyenértékű hosszt. Magyarázat az ábrához: 0208 Vízszintes LAScsatlakozó (0,5 m) Indító adapter (60/100 80/125 mm) További opcionális elemek (Ø80/125 mm) 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0215 Nyitható csőtoldat 0616 Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z LASgyűjtőkéményt a gyártói előírások szerint külön kell méretezni! A A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A méretezés során ügyeljen a kéménygyártó által megkövetelt engedélyekre, illetve vegye figyelembe a gyártó által előírt kéményméretezési utasításokat. Az LASkéményen nem szabad közvetlenül semmilyen rögzítési módot alkalmazni, mert különben az akna fala nem tudja betölteni statikai és tűzvédelmi feladatait. A kazán felszerelése csak a kéményakna mellett lehetséges. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Kondenzációs hőtermelők a kéményig: Maximális vízszintes elhúzás

30 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø80/125 mm kéményaknás, a kürtőben végig koncentrikus égéstermék elvezetés (C9) Koncentrikus égéstermék elvezetés 069 Készüléktípus: 0218 max. 5 m Kondenzációs hőtermelők L Maximális egyenértékű hossz: VU(I)W INT II 26/5 és 246/55 2 m VU INT II 246/5 és 256/55 28 m VU(I)W INT II 286/5 28 m VU INT II 146/5x 11 m VU INT II xx6/55 (0 kwtól), VU(I)W INT II 46/55 és 2 m VSC D 206/ VSC 06/ L L1 2 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m; Tidom = 2,5 m Figyelem! A függőleges koncentrikus elvezetés db 90ºos könyököt tartalmazhat a maximális egyenértékű hossz tartományában. Ezek elhagyása azonban nem növeli meg a teljes egyenértékű hosszt. Magyarázat az ábrához: 0220 Koncentrikus (Ø80/125 mm) csatlakozó készlet 096 Műanyag kéményakna tető 0980 Univerzális magastető gallér 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0218 Revíziós elem Indító adapter (60/100 80/125 mm) További opcionális elemek (Ø80/125 mm) 0217 Füstgáz könyök Tidom vizsgáló nyílással (90 ) 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A függőleges égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell telepíteni és a helyileg illetékes kéményseprő vállalattal kell átvetetni. A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A koncentrikus rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A függőleges égéstermék elvezető rendszerbe közvetlenül a készülék fölé revíziós idomot kell beépíteni. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A függőleges égéstermék elvezető rendszert be kell kötni a villámvédelmi rendszerbe. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 70

31 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø80/125 mm koncentrikus csatlakozás, kéményaknás égéstermék elvezetés (C9) Koncentrikus/kéményaknás égéstermék elvezetés Készüléktípus: Akna mérete VU INT II 146/5x Max. egyenértékű hossz (konc. vízsz./na 80 függ.): Ø120, 110 x m Ø10, 120 x m VU(I)W INT II 26/5, 246/55 és Ø120, 110 x m VSC D 206/ m Ø10, 120 x 120 VU INT II 246/5, 256/55 és Ø120, 110 x m VU(I)W INT II 286/5 Ø10, 120 x m VU(I)W INT II 46/55 Ø120, 110 x /15* m VSC 06/ és Ø10, 120 x m VU INT II 06/55 és VU INT II 56/55* VU/VUW/VUI INT II..6/5x VSC (D)..6/45 xxx Ø150, 10 x 10 2/ m Ø180, 140 x 140 2/ m Ø150, 10 x 10 2/ m Ø180, 140 x 140 2/ m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Tidom = 2,5 m Figyelem! A vízszintes koncentrikus elhúzás további (kivéve a *al jelölt adat) 2 db 90ºos könyököt tartalmazhat az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 0250 Koncentrikus csatlakozó kéményaknás elvezetéshez 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0252 Ø80 hosszabbító cső (0,5 m) 025 Ø80 hosszabbító cső (1,0 m) 0255 Ø80 hosszabbító cső (2,0 m) Füstgázcső távtartó (7 db); 096 Műanyag kéményakna tető Indító adapter (60/100 80/125 mm) További opcionális elemek (Ø80/125 mm) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat 0256 Revíziós elem (Ø80/0,25 m) 0257 Füstgáz vezeték (Ø80) könyökcső (15º) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell átvetetni. A A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Az égést tápláló levegő bevezetésére használt kémény állapotát előzőleg a kéményseprővel ellenőriztetni, szükség esetén tisztíttatni kell akkor, ha korábban azt fa/szén/olaj/gáztüzeléshez használták. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Vaillant termékkatalógus Kondenzációs hőtermelők 096

32 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact Ø80/125 mm koncentrikus csatlakozás, flexibilis (NA 80) kéményaknás égéstermék elvezetés (C9) Koncentrikus/kéményaknás égéstermék elvezetés Készüléktípus: Akna mérete 0512 max. 5 m 0511 VU INT II 146/5x Kondenzációs hőtermelők L L1 (L1+L2/L): Ø120, 110 x 110 9m Ø10, 120 x 120 9m VU(I)W INT II 26/5, 246/55 és Ø120, 110 x m VSC D 206/ Ø10, 120 x m VU INT II 246/5, 256/55 és Ø120, 110 x m VU(I)W INT II 286/5 Ø10, 120 x m VU(I)W INT II 46/55 Ø120, 110 x /1* m VSC 06/ és Ø10, 120 x m L Max. egyenértékű hossz VU INT II 06/55 és VU INT II 56/55* VU/VUW/VUI INT II..6/5x VSC (D)..6/45 xxx Ø150, 10 x 10 2/1 m Ø180, 140 x 140 2/1 m Ø150, 10 x 10 2/1 m Ø180, 140 x 140 2/1 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Tidom = 2,5 m Figyelem! A vízszintes koncentrikus elhúzás további (kivéve a *al jelölt adat) 2 db 90ºos könyököt tartalmazhat az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 0250 Koncentrikus csatlakozó kéményaknás elvezetéshez 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) Indító adapter (60/100 80/125 mm) 0510 Flexibilis alaprendszer 0511 Tisztító elem flexibilis elvezetéshez 0512 Flexibilis összekötő cső 0514 Flexibilis égéstermék elvezető cső (15 m) További opcionális elemek (Ø80/125 mm) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell átvetetni. A A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Az égést tápláló levegő bevezetésére használt kémény állapotát előzőleg a kéményseprővel ellenőriztetni, szükség esetén tisztíttatni kell akkor, ha korábban azt fa/szén/olaj/gáztüzeléshez használták. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. 72

33 Levegő/égéstermék elvezetés ecotec pro/plus helyiséglevegőtől független égéstermék elvezetés, légellátás kéményaknából (C9) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: VU(I)W INT II 26/5, 246/55 2 m VU INT II 246/5, 256/55 és 28 m VU INT II 146/5x 11 m VU INT II 06/55 és VU(I)W INT II 46/55 2 m VU INT II 56/55 2 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Revíziós Tidom = 2,5 m Figyelem! A frisslevegő cső hosszúságát csak abban az esetben kell az égéstermék elvezetés egyenértékű hosszúságához hozzáadni, ha a frisslevegő oldal hosszabb, mint az égéstermék elvezető. A maximálisan megengedett ekvivalens hosszúság (frisslevegő + égéstermék elvezetés) összesen 2 db 90ºos könyököt tartalmazhat az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 096 Műanyag kéményakna tető Füstgázcső távtartó (7 db) Fali takarólemez 0252 Hosszabbító cső (0,5 m) 025 Hosszabbító cső (1,0 m) 0255 Hosszabbító cső (2,0 m) 0264 Tidom vizsgáló nyílással 0265 Támasztékkal ellátott könyökcső (90º) 0256 Revíziós elem (0,25 m) Készülék adapter (60/100 80/80) További opcionális elemek (Ø80 mm) 0259 Könyökidom (45º/2 db) 0258 Könyökidom (0º/2 db) 0257 Könyökidom (15º/2 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A A megfelelő légellátás biztosítása végett a kéményaknának az alábbi minimális keresztmetszettel kell rendelkeznie: 120 x 120 mm vagy Ø10 mm. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. Az égéstermék elvezető cső lejtése º legyen a készülék felé (1 m esetén kb. 50 mm). A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A tüzelőberendezés felállítási helyiségének legalább 125 cm2 keresztmetszetű légbeeresztő nyílással kell rendelkeznie, mert az égéstermék vezeték helyisége nincs szellőztetve. A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A hideg környezetben vezetett égéstermék elvezető csövek esetén adott esetben utólagos szigetelésre is szükség lehet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Kondenzációs hőtermelők VU(I)W INT II 286/ Maximális egyenértékű hossz:

34 Levegő/égéstermék elvezetés ecotec pro/plus helyiséglevegőtől független égéstermék elvezetés kéményben, légellátás oldalfalon (C5) Ø80/80 Levegő/égéstermék elvezetés 096 Készüléktípus: (levegő/égéstermék elvezető) 0256 Kondenzációs hőtermelők VUW INT II..6/5x 8*/** m VU INT II..6/5x 8*/** m VUI INT II..6/5x 8*/** m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Revíziós Tidom = 2,5 m B Max. egyenértékű hossz Figyelem! A hideg térben vezetett szakasz maximális hossza 5 méter lehet. A frisslevegő oldal (*) maximális egyenértékű hossza csak az indító könyököt tartalmazza. Az égéstermék elvezetés (**) maximálisan megengedett hossza akár 2 db 90ºos könyököt is tartalmazhat az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 096 Műanyag kéményakna tető Füstgázcső távtartó (7 db) Fali takarólemez 0252 Hosszabbító cső (0,5 m) 025 Hosszabbító cső (1,0 m) 0255 Hosszabbító cső (2,0 m) 0265 Támasztékkal ellátott könyökcső (90º) 0264 Tidom vizsgáló nyílással 0256 Revíziós elem (0,25 m) Készülék adapter (60/100 80/80) Szélfogó elem További opcionális elemek (Ø80 mm) 0259 Könyökidom (45º/2 db) 0258 Könyökidom (0º/2 db) 0257 Könyökidom (15º/2 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A Az égéstermék elvezető cső lejtése º legyen a készülék felé (1 m esetén kb. 50 mm). Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. A teljes elvezetési hosszt a légbeszívástól az égéstermék elvezető torkolati nyílásának végéig kell számítani. A kémény átszellőztetésére (B) 125 cm2 keresztmetszetű szellőztető rácsot kell kialakítani. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A hideg környezetben vezetett égéstermék elvezető csövek esetén adott esetben utólagos szigetelésre is szükség lehet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A szélfogó szerelhetőségéhez a levegőcső torkolatának legalább cmre kell a külső fal síkjától kiállnia. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 74

35 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact helyiséglevegőtől független égéstermék elvezetés kéményben, légellátás koncentrikus rendszerben (C5) Ø80/80 Levegő/égéstermék elvezetés 096 Készüléktípus: Maximális egyenértékű hossz max. 5 m L VUW INT II..6/5x 8*/** m VU INT II..6/5x 8*/** m VUI INT II..6/5x 8*/** m VSC D 206/ */** m VSC 06/ */** m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Revíziós Tidom = 2,5 m 0250 L L1 L Figyelem! A hideg térben vezetett szakasz maximális hossza 5 méter lehet. A frisslevegő oldal (*) maximális egyenértékű hossza 1 db könyököt foglal magába. Az égéstermék elvezetés (**) maximálisan megengedett hossza akár 2 db 90ºos könyököt is tartalmazhat az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 096 Műanyag kéményakna tető Füstgázcső távtartó (7 db) 0252 Hosszabbító cső (0,5 m) 025 Hosszabbító cső (1,0 m) 0255 Hosszabbító cső (2,0 m) 0250 Konc. csatl. kéményaknás elvezetéshez Báziskészlet osztott rendszerre (80/125 mm) Indító adapter (60/100 80/125 mm) 0218 Revíziós elem További opcionális elemek (Ø80/125 és Ø80 mm) 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat 0259 Könyökidom (45º/2 db) 0258 Könyökidom (0º/2 db) 0257 Könyökidom (15º/2 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A Az égéstermék elvezető cső lejtése º legyen a készülék felé (1 m esetén kb. 50 mm). Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. A teljes elvezetési hosszt a légbeszívástól az égéstermék elvezető torkolati nyílásának végéig kell számítani. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A hideg környezetben vezetett égéstermék elvezető csövek esetén adott esetben utólagos szigetelésre is szükség lehet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. A kémény átszellőztetésére 125 cm2 keresztmetszetű szellőztető rácsot kell kialakítani. Ajánlás a telepítéshez A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Kondenzációs hőtermelők (L4/L1+L2+L):

36 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact helyiséglevegőtől független flexibilis (NA 80) égéstermék elvezetés kéményben, koncentrikus légellátással (C5) Ø80/80 Levegő/égéstermék elvezetés max. 5 m L 0514 Kondenzációs hőtermelők 0511 Készüléktípus: Max. egyenértékű hossz (L4/L1+L2+L): VUW INT II..6/5x 8*/1** m VU INT II..6/5x 8*/1** m VUI INT II..6/5x 8*/1** m VSC D 206/ */1** m VSC 06/ */1** m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Revíziós Tidom = 2,5 m 0250 L L1 L Figyelem! Minimális kéménykeresztmetszet: Ø10 vagy 120 x 120 mm. A hideg térben vezetett szakasz maximális hossza 5 méter lehet. A frisslevegő oldal (*) maximális egyenértékű hossza 1 db könyököt foglal magába. Az égéstermék elvezetés (**) maximálisan megengedett hossza akár 2 db 90ºos könyököt is tartalmazhat az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 0250 Konc. csatl. kéményaknás elvezetéshez Báziskészlet osztott rendszerre (80/125 mm) Indító adapter (60/100 80/125 mm) 0218 Revíziós elem 0510 Flexibilis alaprendszer 0511 Tisztító elem flexibilis elvezetéshez 0512 Flexibilis összekötő cső 0514 Flexibilis égéstermék elvezető cső (15 m) További opcionális elemek (Ø80/125 mm) 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A Az égéstermék elvezető cső lejtése º legyen a készülék felé (1 m esetén kb. 50 mm). Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. A teljes elvezetési hosszt a légbeszívástól az égéstermék elvezető torkolati nyílásának végéig kell számítani. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A hideg környezetben vezetett égéstermék elvezető csövek esetén adott esetben utólagos szigetelésre is szükség lehet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. A kémény átszellőztetésére 125 cm2 keresztmetszetű szellőztető rácsot kell kialakítani. Ajánlás a telepítéshez A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 76

37 Levegő/égéstermék elvezetés ecotec pro/plus többrészes, túlnyomásos égéstermék elvezető rendszer gyűjtőkémény felújításra, helyiséglevegőtől független üzemben (C4) A teljes hatásos kéménymagasság (Ø100 mm PP) a legalsó bekötéstől kezdve (m) Db L max. = 1,4 m + x 90 vagy,0 m + 2 x 90 Koncentrikus bekötés (Ø60/100 vagy ecotec pro/plus (0 kw alatt) 80/125) a belső kürtőméret alapján (cm) 14 kw 20 kw 25 kw 2 14 x 14 vagy Ø16 cm 2, 22,8 14 x 20 vagy Ø18 cm 25,0 25,0 17,0 20 x 20 vagy Ø22 cm 25,0 25,0 25,0 Ø80/125 mm min. 2m 6, 14 x 14 vagy Ø16 cm 25,0 25,0 12,8 14 x 20 vagy Ø18 cm 25,0 25,0 25,0 20 x 20 vagy Ø22 cm 25,0 25,0 25,0 14 x 14 vagy Ø16 cm 11,0 11,2 Ø60/100 mm 14 x 20 vagy Ø18 cm 25,0 25,0 5,5 20 x 20 vagy Ø22 cm 25,0 25,0 7,9 14 x 14 vagy Ø16 cm 14,0 14,1 7,0 Ø80/125 mm 14 x 20 vagy Ø18 cm 25,0 25,0 14,6 20 x 20 vagy Ø22 cm 25,0 25,0 25, x 14 vagy Ø16 cm 8, 8,4 Ø60/100 mm 14 x 20 vagy Ø18 cm 15,1 15, 20 x 20 vagy Ø22 cm 25,0 25,0 14 x 14 vagy Ø16 cm 9,9 10,0 Ø80/125 mm 14 x 20 vagy Ø18 cm 20,7 20,2 8,0 20 x 20 vagy Ø22 cm 25,0 25,0 11, x 14 vagy Ø16 cm Ø60/100 mm 14 x 20 vagy Ø18 cm 10,5 20 x 20 vagy Ø22 cm 14,1 14,5 14 x 14 vagy Ø16 cm Ø80/125 mm 14 x 20 vagy Ø18 cm 1,6 12,5 20 x 20 vagy Ø22 cm 21,7 17,9 Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A Ez az égéstermék elvezető rendszer csak a táblázatban megadott hőtermelők esetén alkalmazható. Az egyes koncentrikus bekötések közötti függőleges szakasz minimum 2 méter lehet. Lakáson belül az égéstermék elvezető cső lejtése º legyen (1 m esetén kb. 50 mm). A készülékből kifolyó kondenzvíz adott esetben a kéménybe is visszavezethető. Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszer függőleges szakaszába. Egy rendszerbe eltérő teljesítményű hőtermelő is beköthető. A készülékbe külön rendelhető visszaáramlást gátló csappantyút kell beépíteni. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Vaillant termékkatalógus Kondenzációs hőtermelők Ø60/100 mm

38 Levegő/égéstermék elvezetés ecotec pro/plus és eco/aurocompact kaszkád rendszerű égéstermék elvezetés helyiséglevegőtől függő légellátással (B2) L4 Kondenzációs hőtermelők L2 L Kaszkád rendszerű égéstermék elvezetés (Ø10 mm) L1* Maximális csőhosszúság a készülék és az égéstermék gyűjtővezeték között: 2 m + x 87 L2 Készülékek közötti távolság: 0,5 m (0,7 m VSC esetén) és 1,5 m között + 1 x 87 (vagy 2 x 45 ) L Készülék és kémény közötti távolság: 0,5 m (0,6 m VSC esetén) és 1,5 m között + 1 x 87 (vagy 2 x 45 ) L4 Hatásos kéménymagasság a kürtőben: 0 m** * Két vagy több ecotec plus VU 656/45 készülék kaszkád kapcsolása esetén minden egyes hőtermelőbe visszaáramlást gátló csappantyút kell beépíteni (0960) ** Hideg szakaszban vezetett maximális hossz: 5 méter L1 Legrövidebb hatásos kéménymagasság: 4 m (könyökök nélkül). Az alkalmazható készülék kombinációkról, illetve a maximális csőhos szúságokról további információk a szerelési útmutatóban találhatók Magyarázat az ábrához: Bővítő adapter (Ø80/125 mm) Kaszkád alapszett két készülék csatlakoztatására Alapszett kéményaknás bekötéshez Kaszkád bővítőszett három készülék csatlakoztatására Kaszkád bővítőszett négy készülék csatlakoztatására 0960 Visszaáramlást gátló csappantyú (VU 656/45 esetén) További opcionális elemek (Ø10 mm) Hosszabbító cső (1,0 m) Hosszabbító cső (2,0 m) Könyökidom Revíziós idom Távtartó (7 db) Könyökidom 15 (2 db) Könyökidom 0 (2 db) Könyökidom 45 (2 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez Az égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell telepíteni és a helyileg illetékes kéményseprő vállalattal kell átvetetni. A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A kürtő átszellőztetéséhez egy minimum 150 cm2 keresztmetszetű nyílás szükséges. A hőtermelők felállítási helyiségét a megfelelő légellátás biztosítása végett minimum 150 cm2 felületű szellőző nyílással kell ellátni, amit 50 kwonként további 2 cm2el kell növelni. Az engedélyezett és bevizsgált készülék kombinációk áttekintő táblázata a vonatkozó szerelési utasításban, illetve az égéstermék elvezetési segédletben található meg. Ezek figyelmen kívül hagyása a készülékek működési zavarait okozhatja. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. A nagyobb összteljesítményű hőtermelő berendezés telepítése során figyelembe kell venni az adott szabványok és műszaki előírások speciális követelményeit is. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. 78

39 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) Ø80/125 mm koncentrikus függőleges rendszer ferde vagy lapostetőn keresztül (C) Koncentrikus égéstermék elvezetés 0200 Készüléktípus: Maximális egyenértékű hossz: VU INT 466/45 21 m VU INT 656/45 18 m / Magyarázat az ábrához: 0200 Függőleges tetőátvezető fekete Magastető gallér 0980 Univerzális magastető gallér 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0210 Koncentrikus könyökcső (90º) 0217 Füstgáz könyök Tidom vizsgáló nyílással (90º) 0218 Revíziós elem További opcionális elemek (Ø80/125 mm) Lapostető gallér 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A függőleges égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell telepíteni és a helyileg illetékes kéményseprő vállalattal kell átvetetni. A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A koncentrikus rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A függőleges égéstermék elvezető rendszerbe közvetlenül a készülék fölé revíziós idomot kell beépíteni. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A függőleges égéstermék elvezető rendszert be kell kötni a villámvédelmi rendszerbe. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Vaillant termékkatalógus Kondenzációs hőtermelők Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m; Tidom = 2,5 m

40 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) Ø80/125 mm koncentrikus vízszintes rendszer (C1) Koncentrikus égéstermék elvezetés 0215 Készüléktípus: Max. egyenértékű hossz VU INT 466/45 16 m VU INT 656/45 15 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m; Tidom = 2,5 m Kondenzációs hőtermelők Figyelem! Az indító könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! Magyarázat az ábrához: 0209 Vízszintes fali/tetőátvezető 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0215 Nyitható csőtoldat További opcionális elemek (Ø80/125 mm) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0218 Koncentrikus revíziós elem (0,19 m) 0616 Csőbilincs (5 db) 0217 Füstgáz könyök vizsgáló nyílással (90º) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez Az égéstermék elvezető rendszer oldalfali megbontást igényel, ezért feltétlenül tájékozódjon az illetékes szerveknél az alkalmazási lehetőségekről és vegye figyelembe az előírt védőtávolságokat (ablakoktól és szellőzőktől)! Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Érdeklődje meg a helyi kéményseprőknél a tisztító nyílás szükségességét. A koncentrikus rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A fényforrás közelében felszerelt égéstermék elvezetés esetén a tömegesen berepülő rovarok elszennyezhetik az égéstermék elvezető torkolatát. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. 80

41 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) Ø80/125 mm koncentrikus csatlakozás, LASgyűjtőkéményes égéstermék elvezetés (C4) Koncentrikus égéstermék elvezetés Készüléktípus: Maximális vízszintes elhúzás VU INT 466/45,0 m VU INT 656/45,0 m Figyelem! Az indító könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! A vízszintes koncentrikus elvezetés ezen kívül további 2 db 90ºos könyököt tartalmazhat, ezek elhagyása azonban nem növeli meg a teljes egyenértékű hosszt. Magyarázat az ábrához: 0208 Vízszintes LAScsatlakozó (0,5 m) További opcionális elemek (Ø80/125 mm) 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0215 Nyitható csőtoldat 0616 Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z LASgyűjtőkéményt a gyártói előírások szerint külön kell méretezni! A A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A méretezés során ügyeljen a kéménygyártó által megkövetelt engedélyekre, illetve vegye figyelembe a gyártó által előírt kéményméretezési utasításokat. Az LASkéményen nem szabad közvetlenül semmilyen rögzítési módot alkalmazni, mert különben az akna fala nem tudja betölteni statikai és tűzvédelmi feladatait. A kazán felszerelése csak a kéményakna mellett lehetséges. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Vaillant termékkatalógus Kondenzációs hőtermelők a kéményig: 0208

42 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) Ø80/125 mm koncentrikus csatlakozás, kéményaknás égéstermék elvezetés (C9) Koncentrikus/kéményaknás égéstermék elvezetés Készüléktípus: Akna mérete Max. egyenértékű hossz: VU INT 466/45 Ø120, 110 x m Ø10, 120 x m Ø120, 110 x 110 8m Ø10, 120 x m VU INT 656/45 Kondenzációs hőtermelők Készüléktípus: 0250 Akna mérete VU INT 466/45 VU INT 656/ Max. egyenértékű hossz (konc. vízsz./na 80 függ.): Ø150, 10 x 10 2/26 m Ø180, 140 x 140 2/ m Ø150, 10 x 10 2/20 m Ø180, 140 x 140 2/28 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Tidom = 2,5 m Figyelem! A vízszintes koncentrikus elhúzás az ecotec plus VU 466/45 és 656/45 készülékeknél 1 db 90ºos könyököt tartalmazhat az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 0250 Koncentrikus csatlakozó kéményaknás elvezetéshez 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0252 Ø80 hosszabbító cső (0,5 m) 025 Ø80 hosszabbító cső (1,0 m) 0255 Ø80 hosszabbító cső (2,0 m) Füstgázcső távtartó (7 db); 096 Műanyag kéményakna tető További opcionális elemek (Ø80/125 mm és Ø80 mm) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat 0256 Revíziós elem (Ø80/0,25 m) 0257 Füstgáz vezeték (Ø80) könyökcső (15º) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell átvetetni. A A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Az égést tápláló levegő bevezetésére használt kémény állapotát előzőleg a kéményseprővel ellenőriztetni, szükség esetén tisztíttatni kell akkor, ha korábban azt fa/szén/olaj/gáztüzeléshez használták. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. 82

43 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) Ø80/125 mm koncentrikus csatlakozás, kéményaknás égéstermék elvezetés flexibilis (NA 80) rendszerrel (C9) Koncentrikus/kéményaknás égéstermék elvezetés 0514 Készüléktípus: Akna mérete 0512 max. 5 m 0511 VU INT 466/45 L VU INT 656/45 Max. egyenértékű hossz (L1+L2+L): Ø120, 110 x ,5 m Ø10, 120 x ,5 m Ø120, 110 x 110 5,5 m Ø10, 120 x 120 1,5 m Akna mérete Max. egyenértékű hossz L2 Készüléktípus: 0250 L1 VU INT 466/45 VU INT 656/45 (L1+L2/L): Ø150, 10 x 10 2/24 m Ø180, 140 x 140 2/1 m Ø150, 10 x 10 2/18 m Ø180, 140 x 140 2/26 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Tidom = 2,5 m Figyelem! A vízszintes koncentrikus elhúzás az ecotec plus VU 466/45 és 656/45 készülékeknél 1 db 90ºos könyököt tartalmazhat a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 0250 Koncentrikus csatlakozó kéményaknás elvezetéshez 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0510 Flexibilis alaprendszer 0511 Tisztító elem flexibilis elvezetéshez Flexibilis összekötő cső lexibilis égéstermék F elvezető cső (15 m) További opcionális elemek (Ø80/125 és Ø80 mm) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell átvetetni. A A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Az égést tápláló levegő bevezetésére használt kémény állapotát előzőleg a kéményseprővel ellenőriztetni, szükség esetén tisztíttatni kell akkor, ha korábban azt fa/szén/olaj/gáztüzeléshez használták. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Vaillant termékkatalógus Kondenzációs hőtermelők 0510

44 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) helyiséglevegőtől függő Ø80 mm égéstermék elvezetés kéményaknában (B) Koncentrikus/kéményaknás égéstermék elvezetés légtérfüggő 096 Készüléktípus: Max. egyenértékű hossz (vízsz. /függ.): Kondenzációs hőtermelők VU INT 466/45 /0 m VU INT 656/45 /0 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m Figyelem! A vízszintes koncentrikus elhúzás további 2 db 90ºos könyököt tartalmazhat az indító és a támasztó könyök mellett. Ezek elhagyása azonban nem növeli meg a vízszintes szakasz egyenértékű hosszát B Magyarázat az ábrához: 0250 LAScsatlakozó készlet (Ø80/125) 0252 Ø80 hosszabbító cső (0,5 m) 025 Ø80 hosszabbító cső (1,0 m) 0255 Ø80 hosszabbító cső (2,0 m) Füstgázcső távtartó (7 db) 096 Műanyag kéményakna tető Légbeszívó fedél További opcionális elemek (Ø80/125 és Ø80 mm) 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0215 Nyitható csőtoldat 0257 Füstgáz vezeték (Ø80) könyökcső (15º) 0256 Revíziós elem (Ø80/0,25 m) 0616 Csőbilincs (5 db) 0218 Revíziós elem Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez z égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell engedélyeztetni és átvetetni. A A biztonságos működéshez kellő mértékű frisslevegő utánpótlás szükséges. A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A felállítási helyiség megfelelő légellátását minden esetben biztosítani kell, mesterséges elszívást alkalmazni tilos! A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A kémény átszellőztetésére (B) 125 cm2 keresztmetszetű szellőztető rácsot kell kialakítani. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). A koncentrikus csatlakozó rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. 84

45 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) helyiséglevegőtől független égéstermék elvezetés, légellátás kéményaknából (C9) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: VU INT 466/45 19 m VU INT 656/45 16 m Figyelem! A frisslevegő cső hosszúságát csak abban az esetben kell az égéstermék elvezetés egyenértékű hosszúságához hozzáadni, ha a frisslevegő oldal hosszabb, mint az égéstermék elvezető. Az ecotec plus VU 466/45 és 656/45 készülékeknél a maximális hosszúság csak az indító és a támasztó könyököt tartalmazza, amelyek elhagyása nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 096 Műanyag kéményakna tető Füstgázcső távtartó (7 db) Fali takarólemez 0252 Hosszabbító cső (0,5 m) 025 Hosszabbító cső (1,0 m) 0255 Hosszabbító cső (2,0 m) 0264 Tidom vizsgáló nyílással 0265 Támasztékkal ellátott könyökcső (90º) 0256 Revíziós elem (0,25 m) 098 Készülék adapter (Ø80/125 80/80 mm) Adapter lemez (VU 656/45 esetén) További opcionális elemek (Ø80 mm) 0259 Könyökidom (45º/2 db) 0258 Könyökidom (0º/2 db) 0257 Könyökidom (15º/2 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A A megfelelő légellátás biztosítása végett a kéményaknának az alábbi minimális keresztmetszettel kell rendelkeznie: 120 x 120 mm vagy Ø10 mm. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. Az égéstermék elvezető cső lejtése º legyen a készülék felé (1 m esetén kb. 50 mm). A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! A hideg környezetben vezetett égéstermék elvezető csövek esetén adott esetben utólagos szigetelésre is szükség lehet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Vaillant termékkatalógus Kondenzációs hőtermelők Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Revíziós Tidom = 2,5 m Max. égéstermék elvezető hossz:

46 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) helyiséglevegőtől független égéstermék elvezetés kéményben, légellátás oldalfalon (C5) Ø80/80 Levegő/égéstermék elvezetés 096 Készüléktípus: (levegő/égéstermék elvezető) 0256 Kondenzációs hőtermelők Max. egyenértékű hossz VU INT 466/45 8*/** m VU INT 656/45 8*/21** m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Revíziós Tidom = 2,5 m 0265 Figyelem! A hideg térben vezetett szakasz maximális hossza 5 méter lehet. A frisslevegő oldal (*) maximális egyenértékű hossza csak az indító könyököt tartalmazza. Az ecotec plus VU 466/45 és 656/45 készülékeknél az ekvivalens hossz csak az indító és a támasztó könyököt tartalmazza, amelyek elhagyása nem növeli meg a vízszintes szakasz egyenértékű hosszát B Magyarázat az ábrához: 096 Műanyag kéményakna tető Füstgázcső távtartó (7 db) Fali takarólemez 0252 Hosszabbító cső (0,5 m) 025 Hosszabbító cső (1,0 m) 0255 Hosszabbító cső (2,0 m) 0265 Támasztékkal ellátott könyökcső (90º) 0264 Tidom vizsgáló nyílással 0256 Revíziós elem (0,25 m) 098 Készülék adapter (Ø80/125 80/80 mm) Szélfogó elem Adapter lemez (VU 656/45 esetén) További opcionális elemek (Ø80 mm) 0259 Könyökidom (45º/2 db) 0258 Könyökidom (0º/2 db) 0257 Könyökidom (15º/2 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A Az égéstermék elvezető cső lejtése º legyen a készülék felé (1 m esetén kb. 50 mm). Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. A teljes elvezetési hosszt a légbeszívástól az égéstermék elvezető torkolati nyílásának végéig kell számítani. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A hideg környezetben vezetett égéstermék elvezető csövek esetén adott esetben utólagos szigetelésre is szükség lehet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. A kémény átszellőztetésére 125 cm2 keresztmetszetű szellőztető rácsot kell kialakítani. 86

47 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) helyiséglevegőtől független égéstermék elvezetés kéményben, légellátás koncentrikus rendszerben (C5) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: 096 Maximális egyenértékű hossz (L4/L1+L2+L): max. 5 m L 0250 L L1 L4 VU INT 466/45 8*/** m VU INT 656/45 8*/21** m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Revíziós Tidom = 2,5 m Figyelem! A hideg térben vezetett szakasz maximális hossza 5 méter lehet. A frisslevegő oldal (*) maximális egyenértékű hossza csak az indító könyököt tartalmazza. Az ecotec plus VU 466/45 és 656/45 készülékeknél az ekvivalens hossz csak az indító és a támasztó könyököt tartalmazza, amelyek elhagyása nem növeli meg a vízszintes szakasz egyenértékű hosszát Magyarázat az ábrához: 096 Műanyag kéményakna tető Füstgázcső távtartó (7 db) 0252 Hosszabbító cső (0,5 m) 025 Hosszabbító cső (1,0 m) 0255 Hosszabbító cső (2,0 m) 0250 Konc. csatl. kéményaknás elvezetéshez Alapszett osztott rendszerre (80/125 mm) 0218 Revíziós elem További opcionális elemek (Ø80/125 és Ø80 mm) 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat 0259 Könyökidom (45º/2 db) 0258 Könyökidom (0º/2 db) 0257 Könyökidom (15º/2 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A Az égéstermék elvezető cső lejtése º legyen a készülék felé (1 m esetén kb. 50 mm). Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. A teljes elvezetési hosszt a légbeszívástól az égéstermék elvezető torkolati nyílásának végéig kell számítani. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A hideg környezetben vezetett égéstermék elvezető csövek esetén adott esetben utólagos szigetelésre is szükség lehet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. A kémény átszellőztetésére 125 cm2 keresztmetszetű szellőztető rácsot kell kialakítani. Vaillant termékkatalógus Kondenzációs hőtermelők

48 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) helyiséglevegőtől független flexibilis (NA 80) égéstermék elvezetés kéményben, koncentrikus légellátással (C5) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: 0510 Max. egyenértékű hossz (L4/L1+L2+L): 0514 max. 5 m L 0512 VU INT 466/45 8*/1** m VU INT 656/45 8*/19** m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1 m; Revíziós Tidom = 2,5 m Kondenzációs hőtermelők L L1 L Figyelem! A hideg térben vezetett szakasz maximális hossza 5 méter lehet. A frisslevegő oldal (*) maximális egyenértékű hossza csak az indító könyököt tartalmazza. Az ecotec plus VU 466/45 és 656/45 készülékeknél az ekvivalens hossz csak az indító és a támasztó könyököt tartalmazza, amelyek elhagyása nem növeli meg a vízszintes szakasz egyenértékű hosszát. Magyarázat az ábrához: 0250 Konc. csatl. kéményaknás elvezetéshez Alapszett osztott rendszerre (80/125 mm) 0218 Revíziós elem 0510 Flexibilis alaprendszer 0511 Tisztító elem flexibilis elvezetéshez 0512 Flexibilis összekötő cső 0514 Flexibilis égéstermék elvezető cső (15 m) További opcionális elemek (Ø80/125 mm) 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0210 Koncentrikus könyökcső (90º) 0211 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A Az égéstermék elvezető cső lejtése º legyen a készülék felé (1 m esetén kb. 50 mm). Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. A teljes elvezetési hosszt a légbeszívástól az égéstermék elvezető torkolati nyílásának végéig kell számítani. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A hideg környezetben vezetett égéstermék elvezető csövek esetén adott esetben utólagos szigetelésre is szükség lehet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. A kémény átszellőztetésére 125 cm2 keresztmetszetű szellőztető rácsot kell kialakítani. 88

49 Levegő/égéstermék elvezetés ecotec plus (4070 kw között) homlokzaton vezetett, rozsdamentes acél koncentrikus (Ø80/125 mm) égéstermék elvezetés külső légellátással (C5) Koncentrikus égéstermék elvezetés L VU INT 466/45 22 m VU INT 656/45 22 m Figyelem! Az égéstermék elvezetés összesen 4 db, 90os könyököt tartalmazhat a maximális egyenértékű hosszúság tartományában. Ezek elhagyása azonban nem növeli meg a teljes egyenértékű hosszt. A légbeszívó elem maximum 4 méterre lehet a készülékcsatlakozótól, illetve a könyököktől/támasztó könyöktől. Magyarázat az ábrához: Alapszett homlokzati égéstermék elvezetéshez Beállítható tartókonzol Beállítható (5090 mm) külső fali tartó Homlokzati hosszabbító cső (0,5 m) Homlokzati hosszabbító cső (1,0 m) Vágható homlokzati hosszabbító cső (0,5 m) Homlokzati revíziós elem (0,25 m) Indító adapter (60/100 80/125 mm) További opcionális elemek (Ø80/125 mm) Homlokzati könyökidom (87 ) Homlokzati ív (2 x 45 ) Homlokzati ív (2 x 0 ) Esővédő gallér 0202 Koncentrikus hosszabbító cső (0,5 m) 020 Koncentrikus hosszabbító cső (1,0 m) 0205 Koncentrikus hosszabbító cső (2,0 m) 0218 Revíziós elem 0217 Füstgáz könyök Tidom vizsgáló nyílással (90 ) 0211 Koncentrikus könyökidom (45 /2 db) 0616 Csőbilincs (5 db) 0215 Nyitható csőtoldat Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A függőleges égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell telepíteni és a helyileg illetékes kéményseprő vállalattal kell átvetetni. A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A légbeszívó nyílás legalább 1,0 méterrel legyen a talajszint felett, hogy a légbeszívó nyílást adott esetben ne torlaszolhassa el a hó. A külső fali tartót max. 2,0 mes osztástávolság mellett szerelje fel. Ez a kritérium a légbeszívó felett és a végelem esetén is érvényes. Az égéstermék elvezetés kitorkollása (Las szakasz) legalább 0,4 méterrel legyen a tető síkja felett. Ez a hosszúság 50 kw felett legalább 0,4 (tetőgerinc) vagy 1,0 méter (tetőfelület) lehet. Lapos tetők túlnyúlása, illetve ferde tetők esetén a homlokzati égéstermék elvezetőt lapos vagy ferdetető gallérral kell telepíteni. A függőleges égéstermék elvezető rendszert be kell kötni a villámvédelmi rendszerbe. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Kondenzációs hőtermelők L2 Maximális egyenértékű hossz: Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m; Tidom = 2,5 m max. 2m L1 Készüléktípus:

50 Jegyzetek Jegyzetek Kondenzációs hőtermelők Átfolyós rendszerű fali vízmelegítők

51 Atmoszférikus fali hőtermelők Atmoszférikus fali hőtermelők atmotec és turbotec pro atmotec és turbotec plus

52 Hagyományos működésű hőtermelők A felszereltség áttekintése Gázüzemű, hagyományos működésű fali fűtő készülékek Felszereltség turbotec plus, atmotec plus atmotec pro VU 122/5, VU 202/5, VU 240/ VU 242/5, VU 282/5 VU 200/5, VU 240/5 VU 280/5 AquaComfortSystem A kifolyó használati melegvíz közvetlen mérése, valamint szabadon programozható Warmstart funkció automatikus gyorslégtelenítővel Tágulási tartály (10 liter, pro készülék esetén 6 liter) Fűtési biztonsági szelep ( bar) * illetve a rendszer optimális illesztésére Digitális nyomásmérő a szivattyú szárazon futása ellen turbotec az égéstermék torlódás, illetve visszaáramlás felismerésére atmotec atmotec Vízszintes csatlakozások (plus modelleknél takaró ráccsal) Elektromosan szabályozott, kétfokozatú szivattyú automatikus gyorslégtelenítővel Atmoszférikus fali hőtermelők Kétfokozatú fűtési szivattyú Motoros váltószelep használati melegvíz tároló töltésére Fokozatmentesen beállítható túláram szelep a termosztatikus szelepen fellépő áramlási zajok elkerülése, ebus kommunikációra alkalmas vezérlés a calormatic 470/450 típusú időjáráskövető szabályozó és egyéb csatolókártyák kezelőfelületbe történő bekötésére ProE elektromos bekötési rendszer a gyors és egymással össze nem keverhető, színnel kódolt csatlakozók elektromos bekötésére Vaillant égéstermék elvezetés rendszertanúsított levegő/égéstermék elvezető csövekkel atmoguard funkció Beüzemelés a gyári márkaszerviz által A szabályozó beállításainak ismertetése, a fűtési hőtermelő beállítása és összehangolása a fűtési rendszerrel, garanciajegy kitöltése DIA rendszer háttérvilágított és szimbólumokkal ellátott képernyővel Digitális Információs és Analízis rendszerrel a készülék üzemállapotainak kijelzésére. Szerviz és hibakód menü, a készülék speciális beállításainak paraméterezése DIA rendszer digitális képernyővel Digitális Információs és Analízis rendszerrel a készülék üzemállapotainak kijelzésére. Szerviz és hibakód menü, a készülék speciális beállításainak paraméterezése * külön rendelhető motoros váltószelep szükséges hozzá Fontos tudnivalók Az atmo/turbotec pro/plus gázüzemű készülékek hagyományos működésű hőtermelők. A készülékek II2HSP gázminőségre vannak tanúsítva, illetve a gyári előzetes beállítás 25,0 mbar csatlakozási gáznyomáson történik. A készülék léptetőmotoros gázarmatúrája előfojtó fúvókát tartalmaz. Más gáztípusra történő átállás esetén a szerelési utasítás előírásait kell figyelembe venni, illetve gázarmatúrát kell cserélni. 92

53 Gázüzemű, hagyományos működésű fali kombi készülékek Felszereltség turbotec plus, atmotec plus turbotec pro, atmotec pro VUW 202/5, VUW 242/5 VUW 242/, VUW 240/ VUW 282/5, VUW 200/5 VUW 240/5, VUW 280/5 AquaComfortSystem A kifolyó használati melegvíz közvetlen mérése, automatikus gyorslégtelenítővel Tágulási tartály (10 liter, pro készülék esetén 6 liter) Fűtési biztonsági szelep ( bar) turbotec az égéstermék torlódás, illetve visszaáramlás felismerésére atmotec atmotec Vízszintes csatlakozások (plus modelleknél takaró ráccsal) valamint szabadon programozható Warmstart funkció Elektromosan szabályozott, kétfokozatú szivattyú automatikus gyorslégtelenítővel Motoros váltószelep használati melegvíz készítésre Fokozatmentesen beállítható túláram szelep a termosztatikus szelepen fellépő áramlási zajok elkerülése, illetve a rendszer optimális illesztésére Digitális nyomásmérő a szivattyú szárazon futása ellen ebus kommunikációra alkalmas vezérlés a calormatic 470/450 típusú időjáráskövető szabályozó és egyéb csatolókártyák kezelőfelületbe történő bekötésére ProE elektromos bekötési rendszer a gyors és egymással össze nem keverhető, színnel kódolt csatlakozók elektromos bekötésére Vaillant égéstermék elvezetés rendszertanúsított levegő/égéstermék elvezető csövekkel atmoguard funkció Beüzemelés a gyári márkaszerviz által A szabályozó beállításainak ismertetése, a fűtési hőtermelő beállítása és összehangolása a fűtési rendszerrel, garanciajegy kitöltése DIA rendszer háttérvilágított és szimbólumokkal ellátott képernyővel Digitális Információs és Analízis rendszerrel a készülék üzemállapotainak kijelzésére. Szerviz és hibakód menü, a készülék speciális beállításainak paraméterezése DIA rendszer digitális képernyővel Digitális Információs és Analízis rendszerrel a készülék üzemállapotainak kijelzésére. Szerviz és hibakód menü, a készülék speciális beállításainak paraméterezése Az atmotec pro készülékek tanúsítása száma: CE0085BQ0288 A turbotec pro készülék tanúsítása száma: CE006BQ944 Az atmotec plus készülékek tanúsítása száma: CE0085BR040 A turbotec plus készülékek tanúsítása száma: CE006BR07 Vaillant termékkatalógus Atmoszférikus fali hőtermelők Kétfokozatú fűtési szivattyú

54 Hagyományos működésű hőtermelők Kombinációs lehetőségek atmo és turbotec fali készülékekhez alkalmazható használati melegvíz tárolók Melegvíztároló atmotec és turbotec VU 200/5 VU 240/5, 240/ VU 280/5 VU 122/5 VU 202/5 VU 242/5 VU 282/5 VUW VUW VUW VUW VUW VUW 200/5* 240/5* 280/5* 202/5* 242/5*, 282/5* 242/* Atmoszférikus fali hőtermelők Fali, szögletes melegvíztároló unistor VIH Q 75 B actostor VIH QL 75 B* Álló, hengeres melegvíztároló (200 liter űrtartalomig) unistor VIH R 120/6 unistor VIH R 150/6 unistor VIH R 200/6 Álló, hengeres melegvíztároló (200 liter felett) unistor VIH R 00 unistor VIH R 400 unistor VIH R 500 Álló, hengeres szolár melegvíztároló aurostor VIH S 00/2 aurostor VIH S 400/2 aurostor VIH S 500/2 Javasolt Lehetséges, de nem javasolt Nem lehetséges Az actostor VIH QL 75 B típusú, rétegtöltésű fali melegvíztároló befoglaló méreteit és csatlakoztatási lehetőségeit tekintve az ecotec pro és plus VUW kombi készülékekhez javasolt, de más kombi Vaillant hőtermelőkhöz is használható. * 94

55 Hőközponti kialakítás: turbotec plus és unistor VIH R.../ / (22 x 1,5) 4 1 (22 x 1,5) D C 10 A Felülnézet (csatlakozások a készülékben) B VU és VIH R Méretek (mm) 120/6 150/6 A / B C ) D ) A VIH R 200/6 típusú használati melegvíz tároló a magasság miatt nem telepíthető közvetlenül a készülék alá. 1) VU és VIH R Új telepítés (falsík alatt) 1 Fűtési visszatérő, Ø22 mm 2 Tárolófűtés visszatérő, Ø15 mm Hidegvízcsatlakozó 4 Gázcsatlakozás, Ø15 mm 5 Tárolófűtés előremenő, Ø15 mm 6 Melegvízcsatlakozó 7 Fűtési előremenő, Ø22 mm 8 Készüléktartó sín 9 Faláttörés oldalfali égéstermék elvezetéshez 10 Égéstermékelvezetés csatlakozó 11 Biztonsági lefúvató szelep lefolyócsöve, Ø15 mm 12 Cirkulációs szivattyúkészlet (rendelési szám: ) 1 Helyszükséglet a falon 14 Lefúvató szelep lefolyócső 15 Biztonsági szerelvénycsoport (rendelési szám: ) 16 Szifoncsatlakozó, R 1 17 Cirkulációs vezeték Vaillant termékkatalógus Atmoszférikus fali hőtermelők 1

56 Nyílt égésterű atmotec plus és pro fali gázkészülékek (VU fűtő) Rendelési áttekintő Atmoszférikus fali hőtermelők Fűtő fali gázkészülék Csatlakozó készletek Opcionális tartozékok fali készülékekhez Melegvíztároló atmotec plus Tárolóval Fűtőkészülék tartozék Fali tároló VU HU 200/ Tároló NTC és menetes csapszár VU... készülékhez Lefolyó tölcsérszifon VIH Q 75 B VU HU 240/ Tároló nélkül VU HU 280/ atmotec pro VU HU 240/ Hőközponti kialakításhoz a külön rendelhető motoros váltószelep készlet is szükséges! Fűtőkészülék tartozék A fűtési karbantartó csapkészlet és azok bekötő csővezetékei, valamint a gázoldali roppantógyűrűs csavarzat a készülék gyári tartozéka. Lefolyó tölcsérszifon Opcionális tartozék Egyenes kivitelű gázcsap / unistor melegvíztároló VIH R 120/6 M VIH R 150/6 M VIH R 200/6 M VIH R 120/6 BR VIH R 150/6 BR VIH R 200/6 BR unistor melegvíztároló VIH R aurotherm szolárrendszerek Lásd a Termékkatalógus 10. fejezetét Hőszigetelt osztók és szivattyús egységek Lásd a Termékkatalógus 114. oldalától Ohne Speicher Tároló nélkül 96

57 Biztonsági szerelvénycsoportok Szabályozók A szabályozók opcionális tartozékai Telepítés a fűtőkészülék mellett Biztonsági szerelvénycsoportok Egykörös időjáráskövető szabályozó A calormatic 470/4 és 470f kiegészítő modulja calormatic 470/4 Egykörös időjáráskövető szabályozó VR 61/4 Bővítőmodul a további egy, kevert fűtési körre calormatic 470f Rádiófrekvenciás időjáráskövető szabályozó VR 68/ Szolármodul Összekötő csőkészlet VIH Q 75 B tárolóhoz A fűtési hőtermelő mellé történő telepítésre VIH Q 75 B tárolóhoz 6 bar nyomás alatt, nyomáscsökkentő nélkül VIH Q 75 B tárolóhoz 612 bar nyomás között, nyomáscsökkentővel A calormatic 470/4 és 470f távvezérlője Összekötő csőkészlet Csőcsatlakozó készlet VIH R 120/6 tárolóhoz Vakolat alatti/feletti szereléshez Csőcsatlakozó készlet VIH R 150/6 tárolóhoz Vakolat alatti/feletti szereléshez VIH R 200 számára helyszínen biztosított bekötés Helyszínen szerelt melegvíztároló bekötés Biztonsági szerelvénycsoport Többkörös időjáráskövető szabályozó VIH R tárolókhoz, nyomáscsökkentő nélkül Vaillant csőkészlet nélküli helyszíni szerelésekhez 10 bar nyomásig és 200 liter űrtartalomig calormatic 60/ Három fűtési körre auromatic 620/ Szolár rendszerszabályozó Biztonsági szerelvénycsoport Helyiséghőmérséklet szabályozás VIH R tárolókhoz 10 bar nyomásig és 200 liter űrtartalom felett calormatic 70 Heti programmal a fűtés és a melegvízkészítés számára calormatic 70f Vezeték nélküli, heti programmal a fűtés és a melegvízkészítés számára calormatic 50/50f Vezetékes vagy rádiófrekvenciás szobatermosztát heti programmal VR 81/2 Szimbólumokkal működő kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát calormatic 60/ keverőmodul VR 60/ 2 db kevert körre calormatic 60/ távvezérlő VR 90/ Szöveges kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát Vaillant termékkatalógus Atmoszférikus fali hőtermelők Opcionális tároló tartozékok

58 Atmoszférikus működésű Nyílt égésterű fali fűtési hőtermelők atmotec pro VU HU 240/ M Főbb jellemzők Gravitációs kéménybe köthető, hagyományos működésű fali fűtő gázkészülék 40100% közötti modulációs tartománnyal Vízszintes kialakítású hidraulikus csatlakozások a készülékhez gyárilag csomagolt karbantartó csapkészlettel és réz bekötő csövekkel Kétfokozatú fűtési szivattyú, nyomásszenzor, fűtési biztonsági szelep ( bar), szennyfogó szűrő, automata bypass Lamellás réz fűtési hőcserélő ebus kommunikációra képes DIA rendszer tesztprogramokkal, üzemállapot jelző szintekkel, hibakód rendszerrel Atmoszférikus fali hőtermelők Integrált tárolófűtés előnykapcsolás (külön kell megrendelni a készülékhez a motoros váltószelepet) atmoguard égéstermék visszaáramlás érzékelő (2 db) a maximális üzembiztonság érdekében Fémből készült kezelőajtó Figyelem! Hőközponti kialakítás esetén a készülékhez külön kell megrendelni a cikkszámú motoros váltószelep készletet Jellemző paraméterek Egység VU HU 240/ M Névleges hőteljesítmény tartomány (80/60ºC, földgáz) kw 9,6 24,0 Legkisebb hőterhelés kw 10,7 Legnagyobb hőterhelés tárolótöltés során kw 26,7 Tárolótöltő/HMV teljesítmény kw 24 Minimális huzatigény Pa 1,5 Égéstermék hőmérséklet min./max. ºC 86/10 Égéstermék tömegáram min./max. CO2tartalom max./min. Üzemi hatásfok (80/60ºC) Égéstermék csatlakozás g/s 16,0/20,0 térf. % 5,1/2,4 % 90,5 mm 10 Szivattyú maradék szállítónyomás (névleges) mbar (250) Keringtetett névleges tömegáram (Δt=20K) l/óra 102 Az előremenő fűtővíz beállítható hőmérséklettartománya ºC 0 85 Zárt tágulási tartály térfogata liter 6 A fűtési rendszer megengedett max. nyomása bar Csatlakozási gázterhelés: Földgáz H Hu=10,5 kwh/m m/óra 2,55 Földgáz S Hu=8,8 kwh/m m/óra,04 Propán/bután Hu=12,8 kwh/kg kg/óra 2,09 Csatlakozási gáznyomás: Földgáz H/S mbar 25 Propán/bután mbar 0 vagy 50 Fűtési előremenő/visszatérő csatlakozó Ø mm 22 Tárolófűtés csatlakozó Ø mm Gázoldali bekötés Magasság/Szélesség/Mélység Tömeg Elektromos csatlakozás Elektromos teljesítményfelvétel mm 0 V/Hz 20/50 W 110 IPX4D Rendelési szám /410/00 kg Elektromos védettség Nettó listaár 15 R /4 HUF

59 Maradék szállítási magasság [mbar] atmotec pro VU HU 240/ M, befoglaló méretek fokozat fokozat Fűtési visszatérő, Ø22 mm 2 Tárolófűtés visszatérő, Ø15 mm Gázcsatlakozás, Ø15 mm 4 Tárolófűtés előremenő, Ø15 mm 5 Fűtési előremenő, Ø22 mm 6 Készüléktartó sín 7 Égéstermékelvezetés csatlakozó Szállítási terjedelem Fali készülék szerelő sablonnal és készüléktartó sínnel, szerelési segédanyagokkal Bizonsági szelep lefúvató cső Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Fűtési karbantartó csapkészlet, gázoldali csatlakozó atmotec pro VU HU 240/ M, speciális tartozék Tartozék Megnevezés Motoros váltószelep kompozit házzal atmotec pro VU 240/ készülékhez alkalmazható motoros váltószelep hőközponti kialakítás esetén. Cikkszám Nettó listaár Tudnivaló! Ezt az elemet kizárolólag indirekt fűtésű melegvíztároló csatlakoztatása esetén kell akár utólag beépíteni a VU 240/ típusú készülékbe. Vaillant termékkatalógus Atmoszférikus fali hőtermelők Szállított mennyiség [l/h]

60 atmotec plus VU HU 200/5 280/5 Főbb jellemzők Gravitációs kéménybe köthető, hagyományos működésű fali fűtő gázkészülék 9100% közötti modulációs tartománnyal Vízszintes kialakítású hidraulikus csatlakozások a készülékhez gyárilag csomagolt karbantartó csapkészlettel és réz bekötő csövekkel Automatikus kétfokozatú fűtési szivattyú, nyomásszenzor, fűtési biztonsági szelep ( bar), bronzházas motoros váltószelep, szennyfogó szűrő, automata bypass Supral bevonattal ellátott lamellás réz fűtési hőcserélő ebus kommunikációra képes DIA rendszer tesztprogramokkal, üzemállapot jelző szintekkel és hibakód rendszerrel Háttérvilágított digitális képernyő grafikus szimbólumokkal Integrált tárolófűtés előnykapcsolás atmoguard égéstermék visszaáramlás érzékelő (2 db) a maximális üzembiztonság érdekében Fémből készült kezelőajtó Atmoszférikus fali hőtermelők Jellemző paraméterek Egység Névleges hőteljesítmény tartomány (80/60ºC, földgáz) kw VU HU 200/5 VU HU 240/5 VU HU 280/5 7,7 20,0 9,1 24,0 10,9 28,0 Legkisebb hőterhelés kw 8,9 10,7 12,4 Legnagyobb hőterhelés tárolótöltés során kw 22,2 26,7 1,1 Tárolótöltő teljesítmény kw Minimális huzatigény Pa 1,5 1,5 1,5 Égéstermék hőmérséklet min./max. ºC 85/110 85/120 90/125 Égéstermék tömegáram min./max. g/s 12,5/15, 16,0/20,0 17,9/19,6 Üzemi hatásfok (80/60ºC) % CO2tartalom min./max. % 5,7 5, 6,4 Égéstermék csatlakozás mm Szivattyú maradék szállítónyomás (névleges) mbar (250) (250) (250) Keringtetett névleges tömegáram (Δt=20K) l/óra ºC Zárt tágulási tartály térfogata liter A fűtési rendszer megengedett max. nyomása bar Az előremenő fűtővíz beállítható hőmérséklettartománya Csatlakozási gázterhelés: Földgáz H Hu=10,5 kwh/m m/óra 2,12 2,55 2,97 Földgáz S Hu=8,8 kwh/m m/óra 2,5,04,54 Propán/bután Hu=12,8 kwh/kg kg/óra 1,74 2,09 2,45 Csatlakozási gáznyomás: Földgáz H/S mbar Propán/bután mbar 0 vagy 50 0 vagy 50 0 vagy 50 Fűtési előremenő/visszatérő csatlakozó Ø mm Tárolófűtés csatlakozó Ø mm R /4 R /4 R /4 mm 800/440/8 800/440/8 800/440/8 kg V/Hz 20/50 20/50 20/50 W IPX4D IPX4D IPX4D Gázoldali bekötés Magasság/Szélesség/Mélység Tömeg Elektromos csatlakozás Elektromos teljesítményfelvétel Elektromos védettség Rendelési szám Nettó listaár 100 HUF

61 Maradék szállítási magasság [mbar] atmotec plus VU HU 200/5 280/5, befoglaló méretek fokozat fokozat Fűtési visszatérő, Ø22 mm 2 Tárolófűtés visszatérő, Ø15 mm Gázcsatlakozás, Ø15 mm 4 Tárolófűtés előremenő, Ø15 mm 5 Fűtési előremenő, Ø22 mm 6 Készüléktartó sín 7 Égéstermékelvezetés csatlakozó Ø110 mm: 20 kw Ø10 mm: 24 és 28 kw Szállítási terjedelem Fali készülék szerelő sablonnal és készüléktartó sínnel, szerelési segédanyagokkal Bizonsági szelep lefúvató cső Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Fűtési karbantartó csapkészlet, gázoldali csatlakozó Vaillant termékkatalógus Atmoszférikus fali hőtermelők Szállított mennyiség [l/h]

62 Atmoszférikus működésű Nyílt égésterű fali kombi hőtermelők atmotec pro VUW HU 240/ M Főbb jellemzők Gravitációs kéménybe köthető, hagyományos működésű fali kombi gázkészülék 40100% közötti modulációs tartománnyal Hatásfok névleges üzemben: 90,5% Vízszintes kialakítású hidraulikus csatlakozások a készülékhez gyárilag csomagolt karbantartó csapkészlettel és réz bekötő csövekkel Kétfokozatú fűtési szivattyú, nyomásszenzor, fűtési biztonsági szelep ( bar), kompozit házas motoros váltószelep, szennyfogó szűrő, automata bypass Lamellás réz fűtési és nemesacél HMV hőcserélő (1 lemez) Atmoszférikus fali hőtermelők ebus kommunikációra képes DIA rendszer tesztprogramokkal, üzemállapot jelző szintekkel, hibakód rendszerrel Már kis vízmennyiség (1,5 l/perc) érzékelésére is alkalmas áramlásérzékelő (AquaSensor) atmoguard égéstermék visszaáramlás érzékelő (2 db) a maximális üzembiztonság érdekében Fémből készült kezelőajtó Jellemző paraméterek Egység VUW HU 240/ M Névleges hőteljesítmény tartomány (80/60ºC, földgáz) kw 9,6 24,0 Legkisebb hőterhelés kw 10,7 Legnagyobb hőterhelés melegvíz üzemben kw 26,7 A melegvíz készítés teljesítménye kw 24 Minimális huzatigény Pa 1,5 Égéstermék hőmérséklet min./max. ºC 86/10 Égéstermék tömegáram min./max. g/s 16,0/20,0 térf. % 5,1/2,4 % 90,5 CO2tartalom max./min. Üzemi hatásfok (80/60ºC) Égéstermék csatlakozás mm 10 Szivattyú maradék szállítónyomás (névleges) mbar (250) Keringtetett névleges tömegáram (Δt=20K) l/óra 102 ºC 0 85 Zárt tágulási tartály térfogata liter 6 A fűtési rendszer megengedett max. nyomása bar A használati melegvíz beállítható hőmérséklettartománya ºC 5 65 Csapolható max. melegvíz mennyiség (Δt=0K) l/perc 11,5 Csapolható max. melegvíz mennyiség (Δt=45K) l/perc 7,6 Az előremenő fűtővíz beállítható hőmérséklettartománya Maximális hálózati hidegvíz nyomás Begyújtási vízmennyiség Minimális hálózati víznyomás bar 10 l/perc 1,5 bar 0,15 Csatlakozási gázterhelés: Földgáz H Hu=10,5 kwh/m m/óra 2,55 Földgáz S Hu=8,8 kwh/m m/óra,04 Propán/bután Hu=12,8 kwh/kg kg/óra 2,09 mbar 25 Propán/bután mbar 0 vagy 50 Fűtési előremenő/visszatérő csatlakozó Ø mm 22 Hideg/melegvíz csatlakozó Ø mm 15 Csatlakozási gáznyomás: Földgáz H/S Gázoldali bekötés 102 R /4

63 Jellemző paraméterek Egység VUW HU 240/ M mm 700/410/00 Magasság/Szélesség/Mélység Tömeg Elektromos csatlakozás Elektromos teljesítményfelvétel kg 0 V/Hz 20/50 W 110 Elektromos védettség IPX4D Rendelési szám Nettó listaár HUF Atmoszférikus fali hőtermelők Maradék szállítási magasság [mbar] atmotec pro VUW HU 240/ M, befoglaló méretek fokozat fokozat Szállított mennyiség [l/h] 1 Fűtési visszatérő, Ø22 mm 2 Hidegvízcsatlakozó, Ø15 mm Gázcsatlakozás, Ø15 mm 4 Melegvízcsatlakozó, Ø15 mm 5 Fűtési előremenő, Ø22 mm 6 Készüléktartó sín 7 Égéstermékelvezetés csatlakozó Szállítási terjedelem Fali készülék szerelő sablonnal és készüléktartó sínnel, szerelési segédanyagokkal Bizonsági szelep lefúvató cső Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Fűtési karbantartó és hidegvíz bekötő csapkészlet, gázoldali csatlakozó Vaillant termékkatalógus

64 atmotec plus VUW HU 200/5 280/5 Főbb jellemzők Gravitációs kéménybe köthető, hagyományos működésű kombi fali gázkészülék 9100% közötti modulációs tartománnyal Vízszintes kialakítású hidraulikus csatlakozások a készülékhez gyárilag csomagolt karbantartó csapkészlettel és réz bekötő csövekkel Automatikus kétfokozatú fűtési szivattyú, nyomásszenzor, fűtési biztonsági szelep ( bar), bronzházas motoros váltószelep, szennyfogó szűrő, automata bypass Supral bevonattal ellátott lamellás réz fűtési és nemesacél HMV hőcserélő (19 lemez) ebus kommunikációra képes DIA rendszer tesztprogramokkal, üzemállapot jelző szintekkel és hibakód rendszerrel Háttérvilágított digitális képernyő grafikus szimbólumokkal Már kis vízmennyiség (1,5 l/perc) érzékelésére is alkalmas áramlásérzékelő (AquaSensor) Atmoszférikus fali hőtermelők atmoguard égéstermék visszaáramlás érzékelő (2 db) a maximális üzembiztonság érdekében Fémből készült kezelőajtó Jellemző paraméterek Egység Névleges hőteljesítmény tartomány (80/60ºC, földgáz) kw VUW HU 200/5 VUW HU 240/5 VUW HU 280/5 7,7 20,0 9,1 24,0 10,9 28,0 Legkisebb hőterhelés kw 8,9 10,7 12,4 Legnagyobb hőterhelés melegvíz üzemben kw 22,2 26,7 1,1 A melegvíz készítés teljesítménye kw Minimális huzatigény Pa 1,5 1,5 1,5 Égéstermék hőmérséklet min./max. ºC 85/110 85/116 90/122 Égéstermék tömegáram min./max. g/s 12,5/15, 16,0/20,0 17,9/19,6 Üzemi hatásfok (80/60ºC) % CO2tartalom % 5,7 5, 6,4 mm Szivattyú maradék szállítónyomás (névleges) mbar (250) (250) (250) Keringtetett névleges tömegáram (Δt=20K) l/óra Égéstermék csatlakozás Az előremenő fűtővíz beállítható hőmérséklettartománya ºC Zárt tágulási tartály térfogata liter A fűtési rendszer megengedett max. nyomása bar ºC A használati melegvíz beállítható hőmérséklettartománya Csapolható max. melegvíz mennyiség (Δt=0K) l/perc 9,6 11,4 1,4 Csapolható max. melegvíz mennyiség (Δt=45K) l/perc 6,4 7,5 9,2 bar Maximális hálózati hidegvíz nyomás Begyújtási vízmennyiség Minimális hálózati víznyomás l/perc 1,5 1,5 1,5 bar 0,15 0,15 0,15 Csatlakozási gázterhelés: Földgáz H Hu=10,5 kwh/m m/óra 2,12 2,55 2,97 Földgáz S Hu=8,8 kwh/m m/óra 2,5,04,54 kg/óra 1,74 2,09 2,45 Propán/bután Hu=12,8 kwh/kg Csatlakozási gáznyomás: Földgáz H/S mbar Propán/bután mbar 0 vagy 50 0 vagy 50 0 vagy 50 Fűtési előremenő/visszatérő csatlakozó Ø mm Hideg/melegvíz csatlakozó Ø mm Gázoldali bekötés R /4 R /4 R /4

65 Jellemző paraméterek Magasság/Szélesség/Mélység Tömeg Elektromos csatlakozás Elektromos teljesítményfelvétel Egység VUW HU 200/5 VUW HU 240/5 VUW HU 280/5 mm 800/440/8 800/440/8 800/440/8 kg V/Hz 20/50 20/50 20/50 W IPX4D IPX4D IPX4D Elektromos védettség Rendelési szám Nettó listaár HUF fokozat fokozat Szállított mennyiség [l/h] 1 Fűtési visszatérő, Ø22 mm 2 Hidegvízcsatlakozó, Ø15 mm Gázcsatlakozás, Ø15 mm 4 Melegvízcsatlakozó, Ø15 mm 5 Fűtési előremenő, Ø22 mm 6 Készüléktartó sín 7 Égéstermékelvezetés csatlakozó Ø110 mm: 20 kw Ø10 mm: 24 és 28 kw Szállítási terjedelem Fali készülék szerelő sablonnal és készüléktartó sínnel, szerelési segédanyagokkal Bizonsági szelep lefúvató cső Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Fűtési karbantartó és hidegvíz bekötő csapkészlet, gázoldali csatlakozó Vaillant termékkatalógus Atmoszférikus fali hőtermelők Maradék szállítási magasság [mbar] atmotec plus VUW HU 200/5 280/5, befoglaló méretek

66 Zárt égésterű turbotec plus fali gázkészülékek (VU fűtő) Rendelési áttekintő Atmoszférikus fali hőtermelők Fűtő fali gázkészülék Csatlakozó készletek Opcionális tartozékok fali készülékekhez Melegvíztároló turbotec plus Tárolóval Fűtőkészülék tartozék Fali tároló VU HU 122/ Tároló NTC és menetes csapszár VU... készülékhez Lefolyó tölcsérszifon VIH Q 75 B VU HU 202/ Tároló nélkül VU HU 242/ VU HU 282/ Fűtőkészülék tartozék A fűtési karbantartó csapkészlet és azok bekötő csővezetékei, valamint a gázoldali roppantógyűrűs csavarzat a készülék gyári tartozéka. Lefolyó tölcsérszifon Opcionális tartozék Egyenes kivitelű gázcsap / unistor melegvíztároló VIH R 120/6 M VIH R 150/6 M VIH R 200/6 M VIH R 120/6 BR VIH R 150/6 BR VIH R 200/6 BR unistor melegvíztároló VIH R Levegő/égéstermék elvezető Lásd a Termékkatalógus 116. oldalától Hőszigetelt osztók és szivattyús egységek Lásd a Termékkatalógus 114. oldalától Tároló nélkül 106

67 Biztonsági szerelvénycsoportok Szabályozók A szabályozók opcionális tartozékai Telepítés a fűtőkészülék mellett Biztonsági szerelvénycsoportok Egykörös időjáráskövető szabályozó A calormatic 470/4 és 470f kiegészítő modulja calormatic 470/4 Egykörös időjáráskövető szabályozó VR 61/4 Bővítőmodul a további egy, kevert fűtési körre calormatic 470f Rádiófrekvenciás időjáráskövető szabályozó VR 68/ Szolármodul Összekötő csőkészlet VIH Q 75 B tárolóhoz A fűtési hőtermelő mellé történő telepítésre VIH Q 75 B tárolóhoz 6 bar nyomás alatt, nyomáscsökkentő nélkül VIH Q 75 B tárolóhoz 612 bar nyomás között, nyomáscsökkentővel A calormatic 470/4 és 470f távvezérlője Összekötő csőkészlet Csőcsatlakozó készlet VIH R 120/6 tárolóhoz Vakolat alatti/feletti szereléshez Csőcsatlakozó készlet VIH R 150/6 tárolóhoz Vakolat alatti/feletti szereléshez VIH R 200 számára helyszínen biztosított bekötés Helyszínen szerelt melegvíztároló bekötés Biztonsági szerelvénycsoport Többkörös időjáráskövető szabályozó VIH R tárolókhoz, nyomáscsökkentő nélkül Vaillant csőkészlet nélküli helyszíni szerelésekhez 10 bar nyomásig és 200 liter űrtartalomig calormatic 60/ Három fűtési körre auromatic 620/ Szolár rendszerszabályozó Biztonsági szerelvénycsoport Helyiséghőmérséklet szabályozás VIH R tárolókhoz 10 bar nyomásig és 200 liter űrtartalom felett calormatic 70 Heti programmal a fűtés és a melegvízkészítés számára calormatic 70f Vezeték nélküli, heti programmal a fűtés és a melegvízkészítés számára calormatic 50/50f Vezetékes vagy rádiófrekvenciás szobatermosztát heti programmal VR 81/2 Szimbólumokkal működő kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát calormatic 60/ keverőmodul VR 60/ 2 db kevert körre calormatic 60/ távvezérlő VR 90/ Szöveges kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát Vaillant termékkatalógus Atmoszférikus fali hőtermelők Opcionális tároló tartozékok

68 Atmoszférikus működésű Zárt égésterű fali fűtési hőtermelők turbotec plus VU HU 122/5 282/5 Főbb jellemzők Zárt égésterű, helyiséglevegőtől független üzemű és hagyományos működésű fali fűtő gázkészülék 4100% (kivéve VU 122/5) közötti modulációs tartománnyal Vízszintes kialakítású hidraulikus csatlakozások a készülékhez gyárilag csomagolt karbantartó csapkészlettel és réz bekötő csövekkel Automatikus kétfokozatú fűtési szivattyú, nyomásszenzor, fűtési biztonsági szelep ( bar), bronzházas motoros váltószelep, szennyfogó szűrő, automata bypass Supral bevonattal ellátott lamellás réz fűtési hőcserélő ebus kommunikációra képes DIA rendszer tesztprogramokkal, üzemállapot jelző szintekkel és hibakód rendszerrel Atmoszférikus fali hőtermelők Háttérvilágított digitális képernyő grafikus szimbólumokkal Integrált tárolófűtés előnykapcsolás Egyfokozatú égéstermék elvezető ventilátor a turbókamrába integrált mérőcsonkokkal, külön tartozékként rendelhető, rendszertanúsított égéstermék elvezető elemekkel Fémből készült kezelőajtó Jellemző paraméterek Egység VU HU 122/5 VU HU 202/5 VU HU 242/5 VU HU 282/5 Névleges hőteljesítmény tartomány (80/60ºC, földgáz) kw 6,4 12,0 6,8 20,0 8,1 24,0 9,5 28,0 Legkisebb hőterhelés kw 7, 7,8 9,4 10,9 Legnagyobb hőterhelés tárolótöltés során kw 1, 22,2 26,7 1,1 Tárolótöltő teljesítmény kw Bevizsgált égéstermék elvezetési módok C12; C2; C42; C52; C82; C92; B22; B2 Égéstermék hőmérséklet min./max. ºC 80/95 100/10 100/10 110/150 Égéstermék tömegáram min./max. g/s 8,/11,1 1,9/15, 16,7/18,1 19,4/20,8 Üzemi hatásfok (80/60ºC) % CO2tartalom min./max. % 6, 6,5 6,5 6, Égéstermék csatlakozás mm 60/100 60/100 60/100 60/100 Szivattyú maradék szállítónyomás (névleges) mbar (250) (250) (250) (250) Keringtetett névleges tömegáram (Δt=20K) l/óra Az előremenő fűtővíz beállítható hőmérséklettartománya ºC Zárt tágulási tartály térfogata liter A fűtési rendszer megengedett max. nyomása bar Földgáz H Hu=10,5 kwh/m m/óra 1,26 2,12 2,55 2,97 Földgáz S Hu=8,8 kwh/m m/óra 1,51 2,5,04,54 kg/óra 1,04 1,74 20,9 2,4 Csatlakozási gázterhelés: Propán/bután Hu=12,8 kwh/kg Csatlakozási gáznyomás: Földgáz H/S mbar Propán/bután mbar 0 vagy 50 0 vagy 50 0 vagy 50 0 vagy 50 Fűtési előremenő/visszatérő csatlakozó Ø mm Tárolófűtés csatlakozó Ø mm R /4 R /4 R /4 R /4 Gázoldali bekötés Magasság/Szélesség/Mélység Tömeg 108 mm kg 800/440/8 800/440/8 800/440/8 800/440/

69 Jellemző paraméterek Egység Elektromos csatlakozás V/Hz 20/50 20/50 20/50 W IPX4D IPX4D IPX4D IPX4D Elektromos teljesítményfelvétel VU HU 122/5 VU HU 202/5 VU HU 242/5 VU HU 282/5 Elektromos védettség Rendelési szám Nettó listaár 20/50 HUF Maradék szállítási magasság [mbar] Atmoszférikus fali hőtermelők turbotec plus VU HU 122/5 282/5, befoglaló méretek fokozat fokozat Szállított mennyiség [l/h] Szállítási terjedelem 1 Fűtési visszatérő, Ø22 mm 2 Tárolófűtés visszatérő, Ø15 mm Fali készülék szerelő sablonnal és készüléktartó sínnel, szerelési segédanyagokkal Gázcsatlakozás, Ø15 mm 4 Tárolófűtés előremenő, Ø15 mm jegy 5 Fűtési előremenő, Ø22 mm Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási 6 Készüléktartó sín Fűtési karbantartó csapkészlet, gázoldali csatlakozó 7 Égéstermékelvezetés csatlakozó Bizonsági szelep lefúvató cső Fojtótárcsa Vaillant termékkatalógus

70 Atmoszférikus működésű Zárt égésterű fali kombi hőtermelők turbotec pro VUW HU 242/ M Főbb jellemzők Zárt égésterű, helyiséglevegőtől független üzemű és hagyományos működésű fali kombi gázkészülék 40100% közötti modulációs tartománnyal Hatásfok névleges üzemben: 90,2% Vízszintes kialakítású hidraulikus csatlakozások a készülékhez gyárilag csomagolt karbantartó csapkészlettel és réz bekötő csövekkel Kétfokozatú fűtési szivattyú, nyomásszenzor, fűtési biztonsági szelep ( bar), kompozit házas motoros váltószelep, szennyfogó szűrő, automata bypass Lamellás réz fűtési és nemesacél HMV hőcserélő (1 lemez) Atmoszférikus fali hőtermelők ebus kommunikációra képes DIA rendszer tesztprogramokkal, üzemállapot jelző szintekkel, hibakód rendszerrel Már kis vízmennyiség (1,5 l/perc) érzékelésére is alkalmas áramlásérzékelő (AquaSensor) Egyfokozatú égéstermék elvezető ventilátor a turbókamrába integrált mérőcsonkokkal, külön tartozékként rendelhető, rendszertanúsított égéstermék elvezető elemekkel Fémből készült kezelőajtó Jellemző paraméterek Egység VUW HU 242/ M Névleges hőteljesítmény tartomány (80/60ºC, földgáz) kw 9,6 24,0 Legkisebb hőterhelés kw 10,7 Legnagyobb hőterhelés tárolótöltés során kw 26,7 Tárolótöltő/HMV teljesítmény kw 24 Bevizsgált égéstermék elvezetési módok C12; C2; C42; C52; C82; C92; B22; B2 Égéstermék hőmérséklet min./max. ºC 90/150 Égéstermék tömegáram min./max. g/s 16,2/17,7 térf. % 6,/2,2 CO2tartalom max./min. Üzemi hatásfok (80/60ºC) % 90,2 mm 60/100 Szivattyú maradék szállítónyomás (névleges) mbar (250) Keringtetett névleges tömegáram (Δt=20K) l/óra 102 ºC 0 85 Zárt tágulási tartály térfogata liter 6 A fűtési rendszer megengedett max. nyomása bar A használati melegvíz beállítható hőmérséklettartománya ºC 5 65 Csapolható max. melegvíz mennyiség (Δt=0K) l/perc 11,5 Csapolható max. melegvíz mennyiség (Δt=45K) l/perc 7,6 Égéstermék csatlakozás Az előremenő fűtővíz beállítható hőmérséklettartománya Maximális hálózati hidegvíz nyomás bar 10 l/perc 1,5 bar 0,15 Földgáz H Hu=10,5 kwh/m m/óra 2,55 Földgáz S Hu=8,8 kwh/m m /óra,04 kg/óra 2,09 Begyújtási vízmennyiség Minimális hálózati víznyomás Csatlakozási gázterhelés: Propán/bután Hu=12,8 kwh/kg Csatlakozási gáznyomás: Földgáz H/S mbar 25 Propán/bután mbar 0 vagy 50 Fűtési előremenő/visszatérő csatlakozó Ø mm 22 Tárolófűtés csatlakozó Ø mm 15 Gázoldali bekötés 110 R /4

71 Jellemző paraméterek Egység VUW HU 242/ M mm 700/410/00 Magasság/Szélesség/Mélység Tömeg Elektromos csatlakozás Elektromos teljesítményfelvétel kg 2 V/Hz 20/50 W 145 Elektromos védettség IPX4D Rendelési szám Nettó listaár HUF Atmoszférikus fali hőtermelők Maradék szállítási magasság [mbar] turbotec pro VUW HU 242/ M, befoglaló méretek fokozat fokozat Szállított mennyiség [l/h] Fűtési visszatérő vezeték, Ø22 mm Hidegvízcsatlakozás, Ø15 mm Gázoldali csatlakozó, Ø15 mm Melegvízcsatlakozás, Ø15 mm Fűtési előremenő vezeték, Ø22 mm Készüléktartó sín Égéstermékelvezetés csatlakozó Szállítási terjedelem Fali készülék szerelő sablonnal és készüléktartó sínnel, szerelési segédanyagokkal Bizonsági szelep lefúvató cső Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Fűtési karbantartó és hidegvíz bekötő csapkészlet, gázoldali csatlakozó Fojtótárcsa Vaillant termékkatalógus

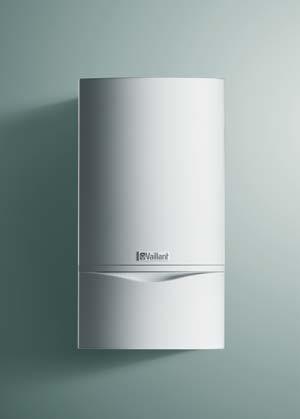

72 turbotec plus VUW HU 202/5 282/5 Főbb jellemzők Zárt égésterű, helyiséglevegőtől független üzemű és hagyományos működésű fali kombi gázkészülék 4100% közötti modulációs tartománnyal Vízszintes kialakítású hidraulikus csatlakozások a készülékhez gyárilag csomagolt karbantartó csapkészlettel és réz bekötő csövekkel Automatikus kétfokozatú fűtési szivattyú, nyomásszenzor, fűtési biztonsági szelep ( bar), bronzházas motoros váltószelep, szennyfogó szűrő, automata bypass Supral bevonattal ellátott lamellás réz fűtési és nemesacél HMV hőcserélő (19 lemez), Warmstart funkció ebus kommunikációra képes DIA rendszer tesztprogramokkal, üzemállapot jelző szintekkel és hibakód rendszerrel Háttérvilágított digitális képernyő grafikus szimbólumokkal Már kis vízmennyiség (1,5 l/perc) érzékelésére is alkalmas áramlásérzékelő (AquaSensor) Atmoszférikus fali hőtermelők Egyfokozatú égéstermék elvezető ventilátor a turbókamrába integrált mérőcsonkokkal, külön tartozékként rendelhető, rendszertanúsított égéstermék elvezető elemekkel Fémből készült kezelőajtó Jellemző paraméterek Egység Névleges hőteljesítmény tartomány (80/60ºC, földgáz) kw VUW HU 202/5 VUW HU 242/5 VUW HU 282/5 6,8 20,0 8,1 24,0 9,5 28,0 Legkisebb hőterhelés kw 7,8 9,4 10,9 Legnagyobb hőterhelés melegvíz készítés során kw 22,2 26,7 1,1 A melegvíz készítés teljesítménye kw Égéstermék hőmérséklet min./max. ºC 100/10 100/10 110/150 Égéstermék tömegáram min./max. g/s 1,9/15, 16,7/18,1 19,4/20,8 Bevizsgált égéstermék elvezetési módok C12; C2; C42; C52; C82; C92; B22; B2 Üzemi hatásfok (80/60ºC) % CO2tartalom min./max. % 6,5 6,5 6, Égéstermék csatlakozás mm 60/100 60/100 60/100 Szivattyú maradék szállítónyomás (névleges) mbar (250) (250) (250) Keringtetett névleges tömegáram (Δt=20K) l/óra ºC Zárt tágulási tartály térfogata liter A fűtési rendszer megengedett max. nyomása bar Az előremenő fűtővíz beállítható hőmérséklettartománya A használati melegvíz beállítható hőmérséklettartománya ºC Csapolható max. melegvíz mennyiség (Δt=0K) l/perc 9,6 11,4 1,4 Csapolható max. melegvíz mennyiség (Δt=45K) l/perc 6,4 7,5 9,2 Maximális hálózati hidegvíz nyomás Begyújtási vízmennyiség Minimális hálózati víznyomás bar l/perc 1,5 1,5 1,5 bar 0,15 0,15 0,15 Csatlakozási gázterhelés: Földgáz H Hu=10,5 kwh/m m/óra 2,12 2,55 2,97 Földgáz S Hu=8,8 kwh/m m/óra 2,5,04,54 kg/óra 1,74 20,9 2,4 Propán/bután Hu=12,8 kwh/kg Csatlakozási gáznyomás: Földgáz H/S mbar Propán/bután mbar 0 vagy 50 0 vagy 50 0 vagy 50 Fűtési előremenő/visszatérő csatlakozó Ø mm Hideg/melegvíz csatlakozó Ø mm R /4 R /4 R /4 Gázoldali bekötés 112

73 Jellemző paraméterek Magasság/Szélesség/Mélység Tömeg Elektromos csatlakozás Elektromos teljesítményfelvétel Egység VUW HU 202/5 VUW HU 242/5 VUW HU 282/5 mm 800/440/8 800/440/8 800/440/8 kg V/Hz 20/50 20/50 20/50 W IPX4D IPX4D IPX4D Elektromos védettség Rendelési szám Nettó listaár HUF fokozat fokozat Szállított mennyiség [l/h] 1 Fűtési visszatérő, Ø22 mm 2 Hidegvízcsatlakozó, Ø15 mm Gázcsatlakozás, Ø15 mm 4 Melegvízcsatlakozó, Ø15 mm 5 Fűtési előremenő, Ø22 mm 6 Készüléktartó sín 7 Égéstermékelvezetés csatlakozó Szállítási terjedelem Fali készülék szerelő sablonnal és készüléktartó sínnel, szerelési segédanyagokkal Bizonsági szelep lefúvató cső Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Fűtési karbantartó és hidegvíz bekötő csapkészlet, gázoldali csatlakozó Fojtótárcsa Vaillant termékkatalógus Atmoszférikus fali hőtermelők Maradék szállítási magasság [mbar] turbotec plus VUW HU 202/5 282/5, befoglaló méretek

74 Gázüzemű hagyományos működésű hőtermelők Általános tartozékok Tartozék Megnevezés Cikkszám Egyenes kivitelű gázcsap /4 Krómozott szerelvényházú, vétlen nyitás ellen biztosított műanyag elzáró gombbal ellátott, a hazai és európai szabványoknak is megfelelő gyári Vaillant gázcsap. Megengedett hőmérséklet, illetve nyomástartomány: C, valamint 0 5 bar Lefolyó tölcsérszifon Tölcsérszifon a lefolyó vezetékhez történő csatlakozáshoz, takaró rozettával (R 1) Atmoszférikus fali hőtermelők WH 27 típusú hidraulikus váltó Hőszigeteléssel ellátott, önállóan vagy szivattyús/keverőszelepes Vaillant csőcsatalkozó garnitúrához, illetve osztó/gyűjtő egységhez csatlakoztatható hidraulikus váltó. Teljesítmény: 2 m/óra, csatlakozó méretek: primer Rp 1, szekunder G 1 1/4. Figyelem! Gyárilag nem tartalmaz gyűjtőhőmérséklet érzékelőt (VR 10), így azt külön kell megrendelni hozzá. WH 40 típusú hidraulikus váltó Hőszigetelt hidraulikus váltó fali tartókonzollal, légtelenítővel és ürítő csappal. Gyári tartozék a merülő hüvelybe helyezhető gyűjtőhőmérsékletérzékelő, valamint az új Vaillant VRC/VRS típusú időjáráskövető szabályozókhoz alkalmazható VR 10 típusú érzékelő. Teljesítmény:,5 m/óra, csatlakozó méretek: Rp 1 1/4 Hőszigetelt osztó/gyűjtő egység (2 fűtési körre) Hőszigeteléssel ellátott, 2 db Vaillant csőcsatlakozó garnitúra (direkt vagy keverőszelepes fűtési kör) közvetlen csatlakoztatására alkalmas, illetve teljesen előkészített gyári osztó/gyűjtő egység. Csatlakozó méretek: G 1 1/ Hőszigetelt osztó/gyűjtő egység ( fűtési körre) Hőszigeteléssel ellátott, db Vaillant csőcsatlakozó garnitúra (direkt vagy keverőszelepes fűtési kör) közvetlen csatlakoztatására alkalmas, illetve teljesen előkészített gyári osztó/gyűjtő egység. Csatlakozó méretek: G 1 1/ WHV 5 integrált hidraulikus váltóval ellátott osztó/gyűjtő egység Integrált hidraulikus váltóval ellátott, hőszigetelt osztó/gyűjtő egység fali tartókonzollal, két fűtési kör számára. Vaillant csőcsatlakozó garnitúrákkal (direkt vagy keverőszelepes fűtési kör) együtt alkalmazva gyors, illetve esztétikus szerelés valósítható meg. Gyári tartozék a merülő hüvelybe helyezhető gyűjtőhőmérsékletérzékelő. Teljesítmény:,5 m/óra, csatlakozó méretek: G 1 1/4. Átépítő készlet kombi készülékekhez Vaillant kombi készülékekhez alkalmazható átépítő készlet, amelynek segítségével az átfolyó rendszerű hőtermelő (VUW) fűtő készülékké (VU) alakítható át. Az átépítő készlet tartalma: összekötő csövek és csatlakozó kábelfa. VRM, háromjáratú keverőcsap Vaillant típusú kétutú, háromjáratú keverőcsap jobb, illetve bal oldali bekötési lehetőséggel. Megengedett maximális nyomás: 6 bar. Legfeljebb 10 C fokos fűtővíz hőmérsékletig alkalmazható. Rp 1/2 (DN 15); kvs=4 m/óra Rp /4 (DN 20); kvs=6, m/óra Rp 1 (DN 25); kvs=10 m/óra Rp 5/4 (DN 2); kvs=16 m/óra Nettó listaár

75 Cikkszám Nettó listaár Keverőcsap mozgató motor Vaillant típusú háromjáratú keverőcsapokhoz alkalmazható csapmozgató motor (~ 20 V; Hz) 120 másodperces átfordulási idővel. Teljesítmény: 4,5 VA; nyomaték: 10 Nm. Elektromos védelmi osztály: IP 4, megengedett környezeti hőmérséklet: C között. Gyári tartozék a csapmozgatás jelző, a színkódolt elektromos bekötőkábel, illetve a keverőcsap adapter. Az állító tárcsával kézi üzemben is működtethető. Előszerelt szivattyús egység kevert fűtési körre Nagyhatékonyságú (Aenergia osztály), fordulatszám szabályozott szivattyúval ellátott előremenő/visszatérő (G 1 1/4 az osztó csatlakozója; szekunder kör: Rp 1) csőcsatlakozó garnitúra háromutas keverőszeleppel (R 1/2; KVs 6, m/h). Az előszerelt egység tartozékai: 2 db, integrált hőmérővel rendelkező golyós elzárócsap, ebből az egyik visszacsapó szeleppel; motoros keverőszelep (20 V); hőszigetelt burkolat Előszerelt szivattyús egység kevert fűtési körre Nagyhatékonyságú (Aenergia osztály), fordulatszám szabályozott szivattyúval ellátott előremenő/visszatérő (G 1 1/4 az osztó csatlakozója; szekunder kör: Rp 1) csőcsatlakozó garnitúra háromutas keverőszeleppel (R /4; KVs 6, m/h). Az előszerelt egység tartozékai: 2 db, integrált hőmérővel rendelkező golyós elzárócsap, ebből az egyik visszacsapó szeleppel; motoros keverőszelep (20 V); hőszigetelt burkolat Előszerelt szivattyús egység kevert fűtési körre Nagyhatékonyságú (Aenergia osztály), fordulatszám szabályozott szivattyúval ellátott előremenő/visszatérő (G 1 1/4 az osztó csatlakozója; szekunder kör: Rp 1) csőcsatlakozó garnitúra háromutas keverőszeleppel (R 1; KVs 8,0 m/h). Az előszerelt egység tartozékai: 2 db, integrált hőmérővel rendelkező golyós elzárócsap, ebből az egyik visszacsapó szeleppel; motoros keverőszelep (20 V); hőszigetelt burkolat Előszerelt szivattyús egység direkt fűtési körre Nagyhatékonyságú (Aenergia osztály), fordulatszám szabályozott szivattyúval ellátott előremenő/visszatérő (G 1 1/4 az osztó csatlakozója; szekunder kör: Rp 1) csőcsatlakozó garnitúra keverőszelep nélkül. Az előszerelt egység tartozékai: 2 db, integrált hőmérővel rendelkező golyós elzárócsap, ebből az egyik visszacsapó szeleppel; hőszigetelt burkolat Atmoszférikus fali hőtermelők N Zu Megnevezés Auf Tartozék Vaillant termékkatalógus

76 Égéstermék elvezetések Zárt égésterű, atmoszférikus működésű fali hőtermelők turbotec pro és plus Áttekintés az égéstermék elvezetésről (Az ábrázolás nem teljeskörű, részletes égéstermék elvezetési lehetőségek a következő oldalakon) Atmoszférikus fali hőtermelők Általános tudnivalók az égéstermék elvezetésről Az égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell létesíteni, amit szükség esetén egyeztetni kell a helyileg illetékes kéményseprő vállalattal. Az égéstermék elvezető rendszer kivitelezésénél eleget kell tenni az országos építési rendeleteknek, az építészeti feltételeknek, a helyi előírásoknak és műszaki szabályoknak. A Vaillant gyártmányú zárt égésterű fali kazánok égéstermék elvezetéssel együtt üzemelő gázkészülékek, így rendszertanúsítással rendelkeznek. Azok az égéstermék elvezetések alkalmazhatók, amelyek a készülék típusvizsgálati engedélyében fel vannak sorolva. A készülék szerelési utasításában megadott előírásokat, műszaki szabályokat és irányelveket is be kell tartani. A levegő /égéstermék elvezető rendszert huzamosabb emberi tartózkodásra szolgáló helyiségeken nem szabad keresztül vezetni. Üzemmód Helység levegőtől független üzemmód Égéstermék elvezetés módja C2 C12 C42 C92 Égéstermék elvezetés ismertetése: 117. oldal 118. oldal 119. oldal 124. oldal 126. oldal 128. oldal 120. oldal 121. oldal 125. oldal 127. oldal Égési levegő bevezetése: kívülről kívülről LAS Alkalmazható rendszerméret: 60/100 60/100 80/125 80/125 Telepíthető készülék: Több készülék elhelyezése: 60/100 kémény C52 kívülről C82 aknából C82 B22/B oldal 122. oldal kívülről akna 80/80 Légtérfüggő üzem 12. oldal Felállítási helyiségből 80/80 80/80 80/80 80/80 80/ * nem nem igen nem nem nem nem nem *Az LASkéményhez csatlakoztatható készülékek számát a gyűjtőkémény átmérője határozza meg. Figyelem! Szétválasztott rendszerű égéstermék elvezető rendszerek esetén a nagyobb elvezetési hosszak miatt kötelező kondenzvízgyűjtő idomot elhelyezni a szétválasztó adapter után. Ilyenkor csak a gyári kondenzvízgyűjtő idom és szifon használható, ellenkező esetben égéstermék léphet ki a szifonon keresztül. A kondenzvízgyűjtő idomot nem szabad tömítetten összekötni a szennyvízelvezető rendszerrel, nehogy káros hatások érjék a készüléket a csatorna felől. A kondenzvíz tömlőt nem szabad megtörni, vagy rövidebbre vágni. 116

77 Levegő/égéstermék elvezetés turbotec pro/plus Ø60/100 mm koncentrikus függőleges rendszer ferde vagy lapostetőn keresztül (C2) Koncentrikus égéstermék elvezetés Készüléktípus: VUW HU 242/ M 5,5 m VU HU 122/5 6, m VU(W) HU 202/5 6, m VU(W) HU 242/5 5,5 m VU(W) HU 282/5 4, m Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m Magyarázat az ábrához: 0800 Függőleges tetőátvezető fekete Magastető gallér 0980 Univerzális magastető gallér 0801 Koncentrikus hosszabbító cső (0,5 m) 0802 Koncentrikus hosszabbító cső (1,0 m) 080 Koncentrikus hosszabbító cső (2,0 m) 0804 Teleszkópos koncentrikus cső (0,5 0,79 m) 0808 Koncentrikus könyökcső (90º) 086 Füstgáz könyök vizsgáló nyílással (90º) 0816 Nyitható csőtoldat További opcionális elemek (Ø60/100 mm) Lapostető gallér 0805 Kondenzvíz gyűjtő 087 Koncentrikus revíziós elem (0,145 m) 0809 Koncentrikus könyökidom (45º/2 db) 0820 Koncentrikus könyökidom (15º/1 db) 0819 Koncentrikus teleszkópos illesztő idomcső (0,29 0,46 m) 086 Füstgáz könyök vizsgáló nyílással (90º) 0821 Csőbilincs (5 db) 0827 Koncentrikus mérőcsonkos idom Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A függőleges égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell telepíteni és a helyileg illetékes kéményseprő vállalattal kell átvetetni. A függőleges égéstermék elvezető rendszerbe közvetlenül a készülék fölé revíziós idomot kell beépíteni. Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 2,0 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 4,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. Tartósan alacsony égéstermék hőmérséklet esetén kondenzvíz képződik, melynek elvezetését biztosítani kell. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Atmoszférikus fali hőtermelők Maximális egyenértékű hossz:

78 Levegő/égéstermék elvezetés turbotec pro/plus Ø60/100 mm koncentrikus vízszintes rendszer (C12) Koncentrikus égéstermék elvezetés Készüléktípus: Maximális egyenértékű hossz: VUW HU 242/ 4,5 m VU HU 122/5 5, m VU(W) HU 202/5 5, m VU(W) HU 242/5 4,5 m VU(W) HU 282/5, m Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m Atmoszférikus fali hőtermelők Figyelem! Az indító könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! Magyarázat az ábrához: 0845 Vízszintes fali/tetőátvezető 0806 Teleszkópos fali/tetőátvezető (0,45 0,65 m) 0801 Koncentrikus hosszabbító cső (0,5 m) 0802 Koncentrikus hosszabbító cső (1,0 m) 080 Koncentrikus hosszabbító cső (2,0 m) 0804 Teleszkópos koncentrikus cső (0,5 0,79 m) 0816 Nyitható csőtoldat További opcionális elemek (Ø60/100 mm) 087 Koncentrikus revíziós elem (0,145 m) 0808 Koncentrikus könyökcső (90º) 0809 Koncentrikus könyökidom (45º/2 db) 0820 Koncentrikus könyökidom (15º/1 db) 0819 Koncentrikus teleszkópos illesztő idomcső (0,29 0,46 m) 0821 Csőbilincs (5 db) 086 Füstgáz könyök vizsgáló nyílással (90º) 0827 Koncentrikus mérőcsonkos idom Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Az égéstermék elvezető rendszer oldalfali megbontást igényel, ezért feltétlenül tájékozódjon az illetékes szerveknél az alkalmazási lehetőségekről és vegye figyelembe az előírt védőtávolságokat (ablakoktól és szellőzőktől)! Az égéstermék elvezető cső lejtése 1º legyen kifelé (1 m esetén kb. 15 mm). Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 2,0 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 4,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A fényforrás közelében felszerelt égéstermék elvezetés esetén a tömegesen berepülő rovarok elszennyezhetik az égéstermék elvezető torkolatát. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 118

79 Levegő/égéstermék elvezetés turbotec pro/plus Ø60/100 mm koncentrikus csatlakozás, LASgyűjtőkéményes elvezetés (C42) Koncentrikus égéstermék elvezetés Készüléktípus: Maximális vízszintes elhúzás a kéményig: VUW HU 242/ M 1,4 m VU HU 122/5 1,4 m VU(W) HU 202/5 1,4 m VU(W) HU 242/5 1,4 m VU(W) HU 282/5 1,4 m 088 Figyelem! Az indító könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! A vízszintes koncentrikus elvezetés ezen kívül további 2 db 90º könyököt tartalmazhat, ezek elhagyása azonban nem növeli meg a teljes egyenértékű hosszt Magyarázat az ábrához: 088 LAScsatlakozó rendszer (0,5 m) 0827 Koncentrikus mérőcsonkos idom További opcionális elemek (Ø60/100 mm) 0801 Koncentrikus hosszabbító cső (0,5 m) 0802 Koncentrikus hosszabbító cső (1,0 m) 0805 Kondenzvíz gyűjtő 0804 Teleszkópos koncentrikus cső (0,5 0,79 m) 0808 Koncentrikus könyökcső (90º) 087 Koncentrikus revíziós elem (0,145 m) 0809 Koncentrikus könyökidom (45º/2 db) 0820 Koncentrikus könyökidom (15º/1 db) 0816 Nyitható csőtoldat 0819 Koncentrikus teleszkópos illesztő idomcső (0,29 0,46 m) 0821 Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez Az LASgyűjtőkéményt a gyártói előírások szerint külön kell méretezni! A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A méretezés során ügyeljen a kéménygyártó által megkövetelt engedélyekre, illetve vegye figyelembe a gyártó által előírt kéményméretezési utasításokat. Ha az égéstermék elvezető rendszer egyenértékű hossza 2,0 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell a pro/plus típusok esetén. Az LASkéményen nem szabad közvetlenül semmilyen rögzítési módot alkalmazni, mert különben az akna fala nem tudja betölteni statikai és tűzvédelmi feladatait. A kazán felszerelése csak a kéményakna mellett lehetséges. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Atmoszférikus fali hőtermelők Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m

80 Levegő/égéstermék elvezetés turbotec pro/plus Ø80/125 mm koncentrikus függőleges rendszer ferde vagy lapostetőn keresztül (C2) Koncentrikus égéstermék elvezetés Készüléktípus: Maximális egyenértékű hossz: VUW HU 242/ M 12,5 m VU HU 122/5 15,4 m VU(W) HU 202/5 15,4 m VU(W) HU 242/5 15,4 m VU(W) HU 282/5 12,5 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m Atmoszférikus fali hőtermelők Magyarázat az ábrához: 0600 Függőleges tetőátvezető fekete Magastető gallér 0980 Univerzális magastető gallér 0602 Koncentrikus hosszabbító cső (0,5 m) 060 Koncentrikus hosszabbító cső (1,0 m) 0605 Koncentrikus hosszabbító cső (2,0 m) 0610 Koncentrikus könyökcső (90º) 0617 Nyitható csőtoldat 0814 Készülék adapter kondenzvíz gyűjtővel (60/100 80/125) További opcionális elemek (Ø80/125 mm) Lapostető gallér 0614 Koncentrikus revíziós elem (0,25 m) 0611 Koncentrikus könyökidom (45º/2 db) 0612 Koncentrikus Tidom vizsgáló nyílással 0616 Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A függőleges égéstermék elvezető rendszert az országos építésügyi jogszabályok szerint kell telepíteni és a helyileg illetékes kéményseprő vállalattal kell átvetetni. A függőleges égéstermék elvezető rendszerbe közvetlenül a készülék fölé revíziós idomot kell beépíteni. Tartósan alacsony égéstermék hőmérséklet esetén kondenzvíz képződik, melynek elvezetését biztosítani kell. A koncentrikus rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 6,6 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 8,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 120

81 Levegő/égéstermék elvezetés turbotec pro/plus Ø80/125 mm koncentrikus vízszintes rendszer (C12) Koncentrikus égéstermék elvezetés Készüléktípus: Maximális egyenértékű hossz: VUW HU 242/ M m VU HU 122/5 12,9 m VU(W) HU 202/5 12,9 m VU(W) HU 242/5 12,9 m VU(W) HU 282/5 10,0 m Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m Figyelem! Az indító könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! Magyarázat az ábrához: 0609 Vízszintes fali/tetőátvezető 0602 Koncentrikus hosszabbító cső (0,5 m) 060 Koncentrikus hosszabbító cső (1,0 m) 0814 Készülék adapter kondenzvíz gyűjtővel (60/100 80/125) 0605 Koncentrikus hosszabbító cső (2,0 m) 0617 Nyitható csőtoldat További opcionális elemek (Ø80/125 mm) 0614 Koncentrikus revíziós elem (0,25 m) 0610 Koncentrikus könyökcső (90º) 0611 Koncentrikus könyökidom (45º/2 db) 0616 Csőbilincs (5 db) 0612 Koncentrikus Tidom vizsgáló nyílással Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Az égéstermék elvezető rendszer oldalfali megbontást igényel, ezért feltétlenül tájékozódjon az illetékes szerveknél az alkalmazási lehetőségekről és vegye figyelembe az előírt védőtávolságokat (ablakoktól és szellőzőktől)! Az égéstermék elvezető cső lejtése 1º legyen kifelé (1 m esetén kb. 15 mm). Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 6,6 m aláesik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 8,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. A fényforrás közelében felszerelt égéstermék elvezetés esetén a tömegesen berepülő rovarok elszennyezhetik az égéstermék elvezető torkolatát. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Atmoszférikus fali hőtermelők 0609

82 Levegő/égéstermék elvezetés turbotec pro/plus helyiséglevegőtől függő Ø80 mm égéstermék elvezetés (B22) Ø80/80 Levegő/égéstermék elvezetés 096 Készüléktípus: hossz/függőleges hossz: VUW HU 242/ M 28/25 m VU HU 122/5 /0 m VU(W) HU 202/5 /0 m VU(W) HU 242/5 /0 m VU(W) HU 282/5 20/18 m Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m; kondenzvíz gyűjtő = 2 m 0091 Atmoszférikus fali hőtermelők 0815 Maximális egyenértékű Magyarázat az ábrához: 096 Műanyag kéményakna tető Füstgázcső távtartó (7 db) Fali takarólemez 008 Hosszabbító cső (0,5 m) Hosszabbító cső (1,0 m) 0082 Hosszabbító cső (2,0 m) Támasztékkal ellátott könyökcső (90º) Könyökcső (90º) 0091 Kondenzvíz gyűjtő (0,1 m) 0815 Készülék adapter További opcionális elemek (Ø80 mm) 009 Nyitható csőtoldat 0092 Revíziós elem (0,5 m) 0084 Könyökidom (45º/1 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Az égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell engedélyeztetni és átvetetni. A felállítási helyiség megfelelő légellátását minden esetben biztosítani kell, mesterséges elszívást alkalmazni tilos! Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 12 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 18,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. A teljes elvezetési hosszt a készülék tetejétől az égéstermék kitorkolási nyílásának végéig kell számítani. Az égéstermék elvezető cső lejtése º legyen a kondenzvíz gyűjtő felé (1 m esetén kb. 50 mm). Üzem közben magas felületi hőmérséklet alakulhat ki az égéstermék elvezetőn, ezért az éghető anyagoktól kellő távolságban kell vezetni. A hideg környezetben vezetett égéstermék elvezető csövek esetén utólagos szigeteléssel kell megakadályozni az égéstermék kondenzációját. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 122

83 Levegő/égéstermék elvezetés turbotec pro/plus helyiséglevegőtől függő Ø80 mm égéstermék elvezetés (B2) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: Maximális egyenértékű hossz a kéményig: VUW HU 242/ M 28 m VU HU 122/5 m VU(W) HU 202/5 m VU(W) HU 242/5 m VU(W) HU 282/5 20 m Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m; kondenzvíz gyűjtő = 2 m Magyarázat az ábrához: Fali takarólemez 008 Hosszabbító cső (0,5 m) Hosszabbító cső (1,0 m) 0082 Hosszabbító cső (2,0 m) Könyökcső (90º) 0091 Kondenzvíz gyűjtő (0,1 m) 0815 Készülék adapter További opcionális elemek (Ø80 mm) 009 Nyitható csőtoldat 0092 Revíziós elem (0,5 m) 0084 Könyökidom (45º/1 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Az égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell engedélyeztetni és átvetetni. Az égéstermék elvezető rendszer függőleges szakasza depressziós nyomáson működik, ezért ezt külön méretezni kell! A kémény alsó részébe megfelelően méretezett légbelépő nyílást kell elhelyezni! A felállítási helyiség megfelelő légellátását minden esetben biztosítani kell, mesterséges elszívást alkalmazni tilos! Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 12 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 18,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. A teljes elvezetési hosszt a készülék tetejétől egészen a kéménycsatlakozásig kell számítani. Az égéstermék elvezető cső lejtése º legyen a kondenzvíz gyűjtő felé (1 m esetén kb. 50 mm). Üzem közben magas felületi hőmérséklet alakulhat ki az égéstermék elvezetőn, ezért az éghető anyagoktól kellő távolságban kell vezetni. A hideg környezetben vezetett égéstermék elvezető csövek esetén utólagos szigeteléssel kell megakadályozni az égéstermék kondenzációját. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot javasolt beszerelni. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Atmoszférikus fali hőtermelők

84 Levegő/égéstermék elvezetés turbotec pro/plus helyiséglevegőtől független égéstermék elvezetés, légellátás kéményaknából (C92) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: 096 Maximális egyenértékű hossz/függőleges hossz: VUW HU 242/ M 16/12 m VU HU 122/5 19/17 m VU(W) HU 202/5 19/17 m VU(W) HU 242/5 18/17 m VU(W) HU 282/5 14/12 m Atmoszférikus fali hőtermelők Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m; kondenzvíz gyűjtő = 2 m 0091 Figyelem! Minimális kéménykeresztmetszet: Ø10 vagy 120 x 120 mm Magyarázat az ábrához: 096 Műanyag kéményakna tető Fali takarólemez Füstgázcső távtartó (7 db) 008 Hosszabbító cső (0,5 m) Hosszabbító cső (1,0 m) 0082 Hosszabbító cső (2,0 m) Könyökcső (90º) Támasztékkal ellátott könyökcső (90º) 0091 Kondenzvíz gyűjtő (0,1 m) 0818 Készülék adapter (60/100 80/80) További opcionális elemek (Ø80 mm) 009 Nyitható csőtoldat 0092 Revíziós elem (0,5 m) 0084 Könyökidom (45º/1 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 12 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 18,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. A teljes elvezetési hosszt a légbeszívástól az égéstermék elvezető torkolati nyílásának végéig kell számítani. Az égéstermék elvezető cső lejtése º legyen a kondenzvíz gyűjtő felé (1 m esetén kb. 50 mm). Üzem közben magas felületi hőmérséklet alakulhat ki az égéstermék elvezetőn, ezért az éghető anyagoktól kellő távolságban kell vezetni. A hideg környezetben vezetett égéstermék elvezető csövek esetén utólagos szigeteléssel kell megakadályozni az égéstermék kondenzációját. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot célszerű beszerelni. A korábban olajtüzeléshez használt, jelenleg pedig az égési levegő bevezetésére használni kívánt kémények esetén ajánlatos a helyileg illetékes kéményseprő vállalat szakemberével minden szóba jöhető kéményaknát ellenőriztetni és az adott kéményaknát kitisztíttatni, mielőtt a fűtési rendszer helyiséglevegőtől független üzemeltetéséhez a kéményaknába égéstermék elvezető vezetéket szerelnének be. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 124

85 Levegő/égéstermék elvezetés turbotec pro/plus Ø80/125 mm koncentrikus csatlakozás, kéményaknás égéstermék elvezetés (C92) Koncentrikus/kéményaknás égéstermék elvezetés Készüléktípus: Maximális egyenértékű hossz /NA 80 függőleges hossz: VUW HU 242/ M 10,5/6,5 m VU HU 122/5 1,4/12 m VU(W) HU 202/5 1,4/12 m VU(W) HU 242/5 1,4/12 m VU(W) HU 282/5 10,5/10 m Figyelem! Minimális kéménykeresztmetszet: Ø10 vagy 120 x 120 mm. Az indító és támasztó könyök egyenértékű hosszát nem kell a maximális csőhossz kalkulációja során külön számítani! 0814 Magyarázat az ábrához: 096 Műanyag kéményakna tető Füstgázcső távtartó (7 db) 008 Hosszabbító cső (0,5 m) Hosszabbító cső (1,0 m) 0082 Hosszabbító cső (2,0 m) 0602 Koncentrikus hosszabbító cső (0,5 m) 060 Koncentrikus hosszabbító cső (1,0 m) 0605 Koncentrikus hosszabbító cső (2,0 m) 0615 Alapszett kéményaknás égéstermék elvezetéshez, revíziós Tidommal 0618 Kéményaknás alapszett 0814 Készülék adapter kondenzvíz gyűjtővel (60/100 80/125) További opcionális elemek (Ø80/125 és Ø80 mm) 0614 Koncentrikus revíziós elem (0,25 m) 0610 Koncentrikus könyökcső (90º) 0611 Koncentrikus könyökidom (45º/2 db) 0612 Koncentrikus Tidom vizsgáló nyílással 0617 Nyitható csőtoldat 0616 Csőbilincs (5 db) 0092 Revíziós elem (0,5 m) 0084 Könyökidom (45º/1 db) 0818 Könyökcső (90º) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez Az égéstermék elvezető rendszert a helyileg illetékes kéményseprő vállalattal kell átvetetni. A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Az égéstermék elvezetési hosszokat a készülék csonktól a torkolati nyílás végéig kell mérni. Az égéstermék elvezető cső lejtése º legyen befelé (1 m esetén kb. 50 mm). Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 6,6 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 8,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. Az égést tápláló levegő bevezetésére használt kémény állapotát előzőleg a kéményseprővel ellenőrizetni, szükség esetén tisztíttatni kell akkor, ha korábban azt fa/szén/olaj/gáztüzeléshez használták. Ha a légellátásra használt kémény közvetlenül érinti egy szilárdtüzelésű kazán kéményét, akkor annak kiömlő torkolatát az átmérő négyszeresére kell megemelni, hogy elkerülhető legyen a szennyező anyagok bejutása az égést tápláló levegőbe. A levegő/égéstermék elvezető rendszert nem szükséges biztonsági védőtávolságra elhelyezni az éghető anyagoktól, mert a készülék névleges hőteljesítménye esetén sem alakul ki az elemek felületén magas hőmérséklet. Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Vaillant termékkatalógus Atmoszférikus fali hőtermelők Egyenértékű csőhossz: 90º = 2,5 m; 45º = 1,0 m; Tidom = 2,5 m

86 Levegő/égéstermék elvezetés turbotec pro/plus helyiséglevegőtől független égéstermék elvezetés kéményben (C52) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: 096 Maximális egyenértékű hossz/függőleges hossz: VUW HU 242/ M 28/25 m VU HU 122/5 /0 m VU(W) HU 202/5 /0 m VU(W) HU 242/5 /0 m VU(W) HU 282/5 20/18 m Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m; kondenzvíz gyűjtő = 2 m Atmoszférikus fali hőtermelők Magyarázat az ábrához: 096 Műanyag kéményakna tető Füstgázcső távtartó (7 db) Fali takarólemez 008 Hosszabbító cső (0,5 m) Hosszabbító cső (1,0 m) 0082 Hosszabbító cső (2,0 m) Támasztékkal ellátott könyökcső (90º) Könyökcső (90º) 0091 Kondenzvíz gyűjtő (0,1 m) 0818 Készülék adapter (60/100 80/80) Szélfogó elem További opcionális elemek (Ø80 mm) 009 Nyitható csőtoldat 0092 Revíziós elem (0,5 m) 0084 Könyökidom (45º/1 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. A függőleges rendszer hideg környezetben vezetett szakaszának nem szabad 5 méternél hosszabbnak lennie! Az égéstermék elvezető cső lejtése º legyen a kondenzvíz gyűjtő felé (1 m esetén kb. 50 mm). Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 12 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 18,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. A teljes elvezetési hosszt a légbeszívástól az égéstermék elvezető torkolati nyílásának végéig kell számítani. Üzem közben magas felületi hőmérséklet alakulhat ki az égéstermék elvezetőn, ezért az éghető anyagoktól kellő távolságban kell vezetni. A hideg környezetben vezetett égéstermék elvezető csövek esetén utólagos szigeteléssel kell megakadályozni az égéstermék kondenzációját. Alacsony külső hőmérséklet esetén a frisslevegő csövön is létrejöhet kondenzáció! Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot célszerű beszerelni. A szélfogó szerelhetőségéhez a levegőcső torkolatának legalább cmre kell a külső fal síkjától kiállnia. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 126

87 Levegő/égéstermék elvezetés turbotec pro/plus helyiséglevegőtől független égéstermék elvezetés oldalfalon keresztül (C52) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: Maximális egyenértékű hossz: VUW HU 242/ M 28 m VU HU 122/5 m VU(W) HU 202/5 m VU(W) HU 242/5 m VU(W) HU 282/5 20 m Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m; kondenzvíz gyűjtő = 2 m 0818 Magyarázat az ábrához: Fali takarólemez 008 Hosszabbító cső (0,5 m) Hosszabbító cső (1,0 m) 0082 Hosszabbító cső (2,0 m) Könyökcső (90º) 0091 Kondenzvíz gyűjtő (0,1 m) 0818 Készülék adapter (60/100 80/80) Szélfogó elem További opcionális elemek (Ø80 mm) 009 Nyitható csőtoldat 0092 Revíziós elem (0,5 m) 0084 Könyökidom (45º/1 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Az égéstermék elvezető rendszer oldalfali megbontást igényel, ezért feltétlenül tájékozódjon az illetékes szerveknél az alkalmazási lehetőségekről és vegye figyelembe az előírt védőtávolságokat (ablakoktól és szellőzőktől)! Az égéstermék elvezető cső lejtése º legyen a kondenzvíz gyűjtő felé (1 m esetén kb. 50 mm). Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 12 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 18,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. A teljes elvezetési hosszt a légbeszívástól az égéstermék elvezető torkolati nyílásának végéig kell számítani. Üzem közben magas felületi hőmérséklet alakulhat ki az égéstermék elvezetőn, ezért az éghető anyagoktól kellő távolságban kell vezetni. A hideg környezetben vezetett égéstermék elvezető csövek esetén utólagos szigeteléssel kell megakadályozni az égéstermék kondenzációját. Alacsony külső hőmérséklet mellett a frisslevegő csövön is létrejöhet kondenzáció! Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot célszerű beszerelni. A szélfogó szerelhetőségéhez a levegőcső torkolatának legalább cmre kell a külső fal síkjától kiállnia. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Atmoszférikus fali hőtermelők 0091

88 Levegő/égéstermék elvezetés turbotec pro/plus helyiséglevegőtől független égéstermék elvezetés gravitációs kéményaknán keresztül (C82) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: Maximális egyenértékű hossz: VUW HU 242/ M 28 m VU HU 122/5 m VU(W) HU 202/5 m VU(W) HU 242/5 E m VU(W) HU 282/5 20 m Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m; kondenzvíz gyűjtő = 2 m Atmoszférikus fali hőtermelők Magyarázat az ábrához: Fali takarólemez 008 Hosszabbító cső (0,5 m) Hosszabbító cső (1,0 m) 0082 Hosszabbító cső (2,0 m) Könyökcső (90º) 0091 Kondenzvíz gyűjtő (0,1 m) 0818 Készülék adapter (60/100 80/80) További opcionális elemek (Ø80 mm) 009 Nyitható csőtoldat 0092 Revíziós elem (0,5 m) 0084 Könyökidom (45º/1 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Az égéstermék elvezető rendszer függőleges szakasza gravitációs működésű, ezért ezt külön méretezni kell! A kémény alsó részébe megfelelően méretezett légbelépő nyílást kell elhelyezni! Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 12 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 18,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. A teljes elvezetési hosszt a légbeszívástól a kéménycsatlakozásig kell számítani. Az égéstermék elvezető cső lejtése º legyen a kondenzvíz gyűjtő felé (1 m esetén kb. 50 mm). Üzem közben magas felületi hőmérséklet alakulhat ki az égéstermék elvezetőn, ezért az éghető anyagoktól kellő távolságban kell vezetni. A hideg környezetben vezetett égéstermék elvezető csövek esetén utólagos szigeteléssel kell megakadályozni az égéstermék kondenzációját. Alacsony külső hőmérséklet mellett a frisslevegő csövön is létrejöhet kondenzáció! Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot célszerű beszerelni. A korábban olajtüzeléshez használt, jelenleg pedig az égési levegő bevezetésére használni kívánt kémények esetén ajánlatos a helyileg illetékes kéményseprő vállalat szakemberével minden szóba jöhető kéményaknát ellenőriztetni és az adott kéményaknát kitisztíttatni, mielőtt a fűtési rendszer helyiséglevegőtől független üzemeltetéséhez a kéményaknába égéstermék elvezető vezetéket szerelnének be. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. 128

89 Levegő/égéstermék elvezetés turbotec pro/plus helyiséglevegőtől független égéstermék elvezetés gravitációs kéményaknán keresztül (C82) Ø80/80 Levegő/égéstermék elvezetés Készüléktípus: Maximális egyenértékű hossz: VUW HU 242/ M 28 m VU HU 122/5 m VU(W) HU 202/5 m VU(W) HU 242/5 m VU(W) HU 282/5 20 m Magyarázat az ábrához: Fali takarólemez 008 Hosszabbító cső (0,5 m) Hosszabbító cső (1,0 m) 0082 Hosszabbító cső (2,0 m) Könyökcső (90º) 0091 Kondenzvíz gyűjtő (0,1 m) 0818 Készülék adapter (60/100 80/80) Szélfogó elem További opcionális elemek (Ø80 mm) 009 Nyitható csőtoldat 0092 Revíziós elem (0,5 m) 0084 Könyökidom (45º/1 db) Csőbilincs (5 db) Fontos tudnivalók az égéstermék elvezető rendszer tervezéséhez A telepítés megkezdése előtt egyeztessen az égéstermék elvezetési lehetőségekről a helyi kéményseprővel. Az égéstermék elvezető rendszer függőleges szakasza gravitációs működésű, ezért ezt külön méretezni kell! A kémény alsó részébe megfelelően méretezett légbelépő nyílást kell elhelyezni! Érdeklődje meg, hogy szükségese a tisztító elem beépítése az égéstermék elvezető rendszerbe. Abban az esetben, ha az égéstermék elvezető rendszer egyenértékű hossza 12 m alá esik, a készülékhez tartozó fojtótárcsát is alkalmazni kell. A pro típus esetén 18,0 m ekvivalens hosszúságig szükséges a tárcsa beépítése. A teljes elvezetési hosszt a légbeszívástól a kéménycsatlakozásig kell számítani. Az égéstermék elvezető cső lejtése º legyen a kondenzvíz gyűjtő felé (1 m esetén kb. 50 mm). Üzem közben magas felületi hőmérséklet alakulhat ki az égéstermék elvezetőn, ezért az éghető anyagoktól kellő távolságban kell vezetni. A hideg környezetben vezetett égéstermék elvezető csövek esetén utólagos szigeteléssel kell megakadályozni az égéstermék kondenzációját. Alacsony külső hőmérséklet mellett a frisslevegő csövön is létrejöhet kondenzáció! Minden további tervezési és kivitelezési lépést, illetve előírást a készülékhez tartozó szerelési és égéstermék elvezetési útmutató szerint kell végrehajtani. Ajánlás a telepítéshez A megbontási helyek könnyebb kezelhetősége érdekében a könyök és a hosszabbító csövek közé nyitható csőtoldatot célszerű beszerelni. A szélfogó szerelhetőségéhez a levegőcső torkolatának legalább cmre kell a külső fal síkjától kiállnia. A hosszabbító csöveket csőbilincsekkel célszerű rögzíteni a falon/mennyezeten. Vaillant termékkatalógus Atmoszférikus fali hőtermelők Egyenértékű csőhossz: 90º = 1 m; 45º = 0,5 m; kondenzvíz gyűjtő = 2 m

90 Jegyzetek Jegyzetek Atmoszférikus fali hőtermelők Átfolyós rendszerű fali vízmelegítők

91 Állókazánok Atmoszférikus működésű és kondenzációs állókazánok Egyfokozatú öntvény állókazánok Kétfokozatú öntvény állókazánok Kétfokozatú, nagyteljesítményű állókazánok Kondenzációs állókazánok

92 Atmoszférikus működésű állókazánok Kombinációs lehetőségek atmovit VK INT állókazánokhoz közvetlenül alkalmazható használati melegvíz tárolók* Melegvíztároló Állókazánok atmovit VK INT VK VK VK VK 164/15 254/15 24/15 414/15 VK VK Álló, hengeres melegvíztároló (200 liter űrtartalomig) unistor VIH R 120/6 unistor VIH R 150/6 unistor VIH R 200/6 Álló, hengeres melegvíztároló (200 liter felett) unistor VIH R 00 unistor VIH R 400 unistor VIH R 500 Álló, hengeres szolár melegvíztároló aurostor VIH S 00/2 aurostor VIH S 400/2 aurostor VIH S 500/2 Rétegtöltésű, hengeres melegvíztároló actostor VIH RL 0060 actostor VIH RL actostor VIH RL /15 564/15 Javasolt Lehetséges, de nem javasolt Nem lehetséges * Hidraulikus váltó alkalmazásával a tároló hőcserélőjének névleges teljesítményénél nagyobb hőteljesítményű kazán is csatlakoztatható. Tudnivalók Az atmoszférikus működésű atmovit VK INT típusú állókazánok az elektromos panelre integrált tárolófűtés előnykapcsolás opcióval rendelkeznek. A CE tanúsítvány száma: CE0085BN

93 atmovit VK exclusiv állókazánokhoz közvetlenül alkalmazható használati melegvíz tárolók* atmovit VK exclusiv VK VK VK VK VK VK VK 164/8 214/8 264/8 14/8 64/8 424/8 474/8 Álló, hengeres melegvíztároló (200 liter űrtartalomig) unistor VIH R 120/6 unistor VIH R 150/6 unistor VIH R 200/6 Álló, hengeres melegvíztároló (200 liter felett) unistor VIH R 00 unistor VIH R 400 unistor VIH R 500 Álló, hengeres szolár melegvíztároló aurostor VIH S 00/2 aurostor VIH S 400/2 aurostor VIH S 500/2 Rétegtöltésű, hengeres melegvíztároló actostor VIH RL 0060 actostor VIH RL actostor VIH RL Javasolt Lehetséges, de nem javasolt Nem lehetséges * Hidraulikus váltó alkalmazásával a tároló hőcserélőjének névleges teljesítményénél nagyobb hőteljesítményű kazán is csatlakoztatható. Tudnivalók Az atmoszférikus működésű atmovit VK exclusiv típusú állókazánok az elektromos panelre integrált tárolófűtés előnykapcsolás opcióval rendelkeznek. A CE tanúsítvány száma: CE0085BN056 Vaillant termékkatalógus Állókazánok Melegvíztároló

94 Egyfokozatú, atmoszférikus égőjű öntvény atmovit VK INT állókazánok Rendelési áttekintő Gázkazán Külön rendelhető tartozékok Külön rendelhető tartozékok Melegvíztároló atmovit VK INT Külön rendelhető tartozékok Külön rendelhető tartozékok unistor melegvíztároló (200 literig) Kazánköri csatlakozó csőkészlet Előremenő/visszatérő R Egyenes kivitelű gázcsap / VIH R 120/6 M Egyenes kivitelű gázcsap VIH R 150/6 M Lefolyó tölcsérszifon VIH R 200/6 M VIH R 120/6 BR VIH R 150/6 BR VIH R 200/6 BR VK INT 164/ VK INT 254/ Állókazánok VK INT 24/ VK INT 414/ VK INT 484/ VK INT 564/ Kazánköri flexibilis csatlakozó csőkészlet Előremenő/visszatérő R Kazánköri biztonsági szerelvénycsoport Biztonsági szelep Rp 1/2; < 50 kw Kazánköri biztonsági szerelvénycsoport Biztonsági szelep Rp /4; 50 kw Nagyobb víztartalmú rendszerek esetén Termosztatikus visszakeverő szelep Rp 1 maximum 40 kwig Termosztatikus visszakeverő szelep Rp 1 1/2 maximum 60 kwig unistor melegvíztároló VIH R VIH R VIH R aurotherm szolárrendszerek Lásd a Termékkatalógus 10. fejezetét Tároló nélkül 14

95 Opcionális tároló tartozékok Szabályozók Szabályozók A szabályozók opcionális tartozékai Opcionális tároló tartozékok Egykörös időjáráskövető szabályozó A calormatic 470/4 és 470f kiegészítő modulja Csőcsatlakozó készletek calormatic 470/4 Egykörös időjáráskövető szabályozó VR 61/4 Bővítőmodul a további egy, kevert fűtési körre calormatic 470f Rádiófrekvenciás időjáráskövető szabályozó VR 68/ Szolármodul Tárolóérzékelő Minden melegvíztároló esetén szükséges Többfunkciós panel 1 az 5ből Az egyik funkció, pl.: cirkulációs szivattyú, gáz mágnesszelep vezérlésére 0625 A VIH R 500 tároló töltését a helyszínen kell megoldani Biztonsági szerelvénycsoportok Vaillant csőkészletekhez és helyszíni szerelésekhez 10 bar nyomásig és 200 liter űrtartalomig bar és 200 liter űrtartalom felett Tudnivaló Tároló csatlakoztatása esetén külön kell megrendelni a tároló érzékelőt Többkörös időjáráskövető szabályozó calormatic 60/ Három fűtési körre A calormatic 470/4 és 470f távvezérlője VR 81/2 Szimbólumokkal működő kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát Tudnivaló Egy rendszeren belül max. 6 db VR 60/ keverőmodul használható calormatic 60/ keverőmodul auromatic 620/ Szolár rendszerszabályozó VR 60/ 2 db kevert körre VR 1 (a 2/. hőtermelőtől kezdve) Kapcsoló buszcsatoló calormatic 60/ távvezérlő Helyiséghőmérséklet szabályozás calormatic 2 Heti programmal calormatic 50/50f Vezetékes vagy rádiófrekvenciás szobatermosztát heti programmal , VR 90/ Szöveges kijelzővel Hőszigetelt osztó/gyűjtő Két fűtési körre Hőszigetelt osztó/gyűjtő Három fűtési körre Szivattyús egység Keverőszeleppel R 1/2, nagyhatékonyságú szivattyúval Rp Szivattyús egység Keverőszeleppel R /4, nagyhatékonyságú szivattyúval Rp Szivattyús egység Keverőszeleppel R 1, nagyhatékonyságú szivattyúval Rp Szivattyús egység Keverőszelep nélkül, nagyhatékonyságú szivattyúval Rp Kiegészítő csatolókártya atmovit VK INT állókazánhoz VR 9 Buszcsatoló kártya Tudnivaló: Bővítő modul egy már meglévő vagy új atmovit VK INT állókazán és egy ebus kommunikációra képes szabályozó összekapcsolására. Közvetlenül a hőtermelő kapcsolódobozába kell beépíteni. Vaillant termékkatalógus Állókazánok Tárolótöltő készlet VIH R típusú melegvíztárolókhoz

96 Egyfokozatú, atmoszférikus égőjű Öntvény állókazánok atmovit VK INT Főbb jellemzők Nyílt égésterű, gravitációs kéménybe köthető, öntvény állókazán Egyfokozatú, atmoszférikus nemesacél égővel rendelkező fűtési hőtermelő elektronikus gyújtással és ionizációs lángőrzéssel Szabványos hatásfok 92% (HI) Az alacsony károsanyag kibocsátás biztosítására (NOx < 150 mg/kwh) az égő kerámia rudakkal hűtött Széles teljesítménykínálat, beépített égéstermék visszaáramlás érzékelő Nem tartalmaz fűtési keringtető szivattyút, illetve tágulási tartályt Elektromos védettség: IP 20 Töltő és ürítő csap, szerelőbarát befoglaló méretek A tárolótöltő kör (saját szivattyúval és hőmérséklet érzékelővel) közvetlenül beköthető (elektromos panelre integrált tárolófűtés előnykapcsolás opció) Digitális kijelző üzemállapot és diagnózis kódokkal, önálló hibakijelzéssel (DIA rendszer) Állókazánok Időjáráskövető szabályozó (BiDirendszerű) vagy hagyományos szobatermosztát csatlakoztatható a ProE elektromos bekötési rendszerre Jellemző paraméterek Egység VK INT VK INT VK INT VK INT VK INT VK INT 164/15 254/15 24/15 414/15 484/15 564/15 Névleges hőteljesítmény kw 16,9 25,0 1,5 41,0 48,9 56,0 Névleges hőterhelés kw 18,7 27,5 4,8 45,0 5,8 61,5 Kazántagok száma db Szükséges kéményhuzat 1) Pa,0,0,0,0,0,0 Füstgázhőm. névleges teljesítménynél 1) ºC g/s 16,0 20,0 25,0 2,0 40,0 46,0 Füstgáz tömegáram névl. teljesítményen 1) CO2tartalom névl. teljesítménynél % 4,2 5, 5, 5,5 5,7 5,8 Vízoldali ellenállás ΔT=20 K esetén mbar 2,8 6, ,5 0,5 40,5 Vízoldali ellenállás ΔT=10 K esetén mbar 14,0 22,0 48, bar 1) Megengedett üzemi túlnyomás Éves hatásfok (75/60ºC esetén) % 91,5 91,5 91,5 91,5 91,5 91,5 Beállítható előremenő hőmérséklet ºC Gázcsatlakozási értékek: H földgáz, Hi = 1,5 kwh/m m/h 1,78 2,62,1 4,29 5,12 5,86 S földgáz, Hi = 8,8 kwh/m m/h 2,1,1,95 5,11 6,11 6,99 Propán, Hi = 12,8 kwh/kg 2) kg/h 1,46 2,15 2,72,52 4,2 4,8 Csatlakozási gáznyomás: Csatlakozási gáznyomás földgáznál mbar Csatlakozási gáznyomás Propánnál mbar Elektromos csatlakozás V/Hz 20/50 20/50 20/50 20/50 20/50 20/50 Elektromos teljesítményfelvétel max. W <25 <25 <25 <25 <25 <25 Előremenő és visszatérő csatlakozó Rp Gázcsatlakozó Füstgázcsatlakozó 1) 2) Rp /4 /4 /4 /4 /4 /4 Ømm Számítási érték a kémény DIN 4705 szerinti méretezéséhez Átállítás földgázról Propánra fúvókakészlettel 16

97 Jellemző paraméterek Egység VK INT VK INT VK INT VK INT VK INT VK INT 164/15 254/15 24/15 414/15 484/15 564/15 Nettó tömeg kg Víztartalom kg Üzemi tömeg kg Kategória IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Rendelési szám Nettó listaár HUF Állókazánok atmovit VK INT, befoglaló méretek * kwos készülékre érvényes méret Égéstermékcsatlakozó Fűtési előremenő csatlakozó (Rp 1) Fűtési visszatérő csatlakozó (Rp 1) Gázcsatlakozás (R /4) Méretek (mm) VK INT VK INT VK INT VK INT VK INT VK INT 164/15 254/15 24/15 414/15 484/15 564/15 A Kéménycsatlakozás C D Szállítási terjedelem Palettán rögzített, készre szerelt állókazán Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Fúvókakészlet (csak földgáz) Vaillant termékkatalógus

98 Kétfokozatú, atmoszférikus égőjű öntvény atmovit VK exclusiv állókazánok Rendelési áttekintő Gázkazán Külön rendelhető tartozékok Melegvíztároló atmovit VK exclusiv Külön rendelhető tartozékok unistor melegvíztároló (200 literig) Kazánköri csatlakozó csőkészlet Előremenő/visszatérő R VIH R 120/6 M VIH R 150/6 M VIH R 200/6 M VIH R 120/6 BR VIH R 150/6 BR VIH R 200/6 BR VK 164/8 E VK 214/8 E 0921 Állókazánok VK 264/8 E VK 14/8 E VK 64/8 E VK 424/8 E VK 474/8 E Kazánköri flexibilis csatlakozó csőkészlet Előremenő/visszatérő R Kazánköri biztonsági szerelvénycsoport Biztonsági szelep Rp 1/2; < 50 kw Kazánköri biztonsági szerelvénycsoport Biztonsági szelep Rp /4; 50 kw Nagyobb víztartalmú rendszerek esetén Termosztatikus visszakeverő szelep Rp 1 maximum 40 kwig aurotherm szolárrendszerek Lásd a Termékkatalógus 10. fejezetét VIH R Termosztatikus visszakeverő szelep Rp 1 1/2 maximum 60 kwig VIH R Opcionális tartozékok VIH R Egyenes kivitelű gázcsap / Egyenes kivitelű gázcsap Lefolyó tölcsérszifon unistor melegvíztároló Tároló nélkül

99 Opcionális tároló tartozékok Szabályozók Szabályozók A szabályozók opcionális tartozékai Opcionális tároló tartozékok Egykörös időjáráskövető szabályozó A calormatic 470/4 és 470f kiegészítő modulja Csőcsatlakozó készletek calormatic 470/4 Egykörös időjáráskövető szabályozó VR 61/4 Bővítőmodul a további egy, kevert fűtési körre calormatic 470f Rádiófrekvenciás időjáráskövető szabályozó VR 68/ Szolármodul Tárolóérzékelő Minden melegvíztároló esetén szükséges Érzékelő készlet ( db) A napenergiával támogatott használati melegvízkészítésre Többfunkciós panel 1 az 5ből Az egyik funkció, pl.: cirkulációs szivattyú, gáz mágnesszelep vezérlésére 0625 A VIH R 500 tároló töltését a helyszínen kell megoldani Biztonsági szerelvénycsoportok Vaillant csőkészletekhez és helyszíni szerelésekhez 10 bar nyomásig és 200 liter űrtartalomig bar és 200 liter űrtartalom felett Tudnivaló Tároló csatlakoztatása esetén külön kell megrendelni a tároló érzékelőt Többkörös időjáráskövető szabályozó calormatic 60/ Három fűtési körre A calormatic 470/4 és 470f távvezérlője VR 81/2 Szimbólumokkal működő kijelzővel Feltétlenül szükséges a padlófűtési körhöz VRC 9642 Felületi határoló termosztát Tudnivaló Egy rendszeren belül max. 6 db VR 60/ keverőmodul használható calormatic 60/ keverőmodul auromatic 620/ Szolár rendszerszabályozó VR 60/ 2 db kevert körre VR 1 (a 2/. hőtermelőtől kezdve) Kapcsoló buszcsatoló calormatic 60/ távvezérlő Helyiséghőmérséklet szabályozás calormatic 2 Heti programmal calormatic 50/50f Vezetékes vagy rádiófrekvenciás szobatermosztát heti programmal , VR 90/ Szöveges kijelzővel Hőszigetelt osztó/gyűjtő Két fűtési körre Hőszigetelt osztó/gyűjtő Három fűtési körre Szivattyús egység Keverőszeleppel R 1/2, nagyhatékonyságú szivattyúval Rp Szivattyús egység Keverőszeleppel R /4, nagyhatékonyságú szivattyúval Rp Szivattyús egység Keverőszeleppel R 1, nagyhatékonyságú szivattyúval Rp Szivattyús egység Keverőszelep nélkül, nagyhatékonyságú szivattyúval Rp Kiegészítő csatolókártya atmovit VK exclusiv állókazánhoz VR 9 Buszcsatoló kártya Tudnivaló: Bővítő modul egy már meglévő vagy új atmovit VK INT állókazán és egy ebus kommunikációra képes szabályozó összekapcsolására. Közvetlenül a hőtermelő kapcsolódobozába kell beépíteni. Vaillant termékkatalógus Állókazánok Tárolótöltő készlet VIH R típusú melegvíztárolókhoz

100 Kétfokozatú, atmoszférikus égőjű Öntvény állókazánok atmovit VK exclusiv Főbb jellemzők Nyílt égésterű, gravitációs kéménybe köthető, öntvény állókazán tisztító fedéllel Kétfokozatú, lambda vezérléssel (motoros füstgázcsappantyú) ellátott atmoszférikus nemesacél égő, elektronikus gyújtással és ionizációs lángőrzéssel Szabványos éves hatásfok 94% (HI) Az alacsony károsanyag kibocsátás biztosítására (NOx < 60 mg/kwh) az égő kerámia rudakkal hűtött Széles teljesítménykínálat, beépített égéstermék visszaáramlás érzékelő Nem tartalmaz fűtési keringtető szivattyút, illetve tágulási tartályt Elektromos védettség: IP 20 Töltő, illetve ürítő csap, nyomásmérő, szerelőbarát befoglaló méretek A tárolótöltő kör (saját szivattyúval és hőmérséklet érzékelővel) közvetlenül beköthető (elektromos panelre integrált tárolófűtés előnykapcsolás opció) Háttérvilágított digitális kijelző üzemállapot és diagnózis kódokkal, önálló hibakijelzéssel (DIA rendszer), illetve az elektromos vezérlőpanelre integrált szolár szabályozóval Állókazánok Időjáráskövető szabályozó (BiDirendszerű) csatlakoztatható a ProE elektromos bekötési rendszerre Jellemző paraméterek Egység VK VK VK VK VK VK VK 164/8 E 214/8 E 264/8 E 14/8 E 64/8 E 424/8 E 474/8 E Névleges hőteljesítmény kw 8,6/15,8 11,6/21,2 14,5/26,6 17,4/1,7 20,1/7,0 2,/42,4 26,/47,7 Névleges hőterhelés kw 9,6/17,4 12,8/2,2 16,0/29,0 19,1/4,8 22,/40,6 25,5/46,4 28,7/52,2 Kazántagok száma db Szükséges kéményhuzat 1) Pa 2,0/,0 2,0/,0 2,0/,0 2,5/,0 2,5/,5 2,5/,5 2,5/4,0 Füstgázhőm. névleges teljesítménynél 1) ºC ºC g/s 15 17,2 21,7 25,8 0, 2,8 4,2 g/s 12,5 14,7 18, 21,9 25,6 28, 27,5 6,2 Füstgázhőm. legkisebb teljesítménynél 1) Füstgáz tömegáram névl. teljesítményen 1) Füstgáz tömegáram legkisebb teljesítményen 1) CO2tartalom névl. teljesítménynél % 4,6 5,4 5,4 5,4 5,4 5,7 CO2tartalom legkisebb teljesítménynél 1) %,0,4,4,4,4,4 4,1 Vízoldali ellenállás ΔT=20 K esetén mbar 2,1 4, 9, 17,4 25,6 1,2 9,8 Vízoldali ellenállás ΔT=10 K esetén mbar 11, 22,0,1 70,2 102, 112,5 119,1 1) Megengedett üzemi túlnyomás bar Éves hatásfok (75/60ºC esetén) % 94,0 94,0 94,0 94,0 94,0 94,0 94,0 Beállítható előremenő hőmérséklet ºC H földgáz, Hi = 1,5 kwh/m m/h 1,66 2,21 2,76,1,87 4,42 4,97 S földgáz, Hi = 8,8 kwh/m m/h 1,98 2,6,,95 4,61 5,27 5,9 Propán, Hi = 12,8 kwh/kg kg/h 1,6 1,81 2,26 2,72,17,62 4,08 Csatlakozási gáznyomás földgáznál mbar Csatlakozási gáznyomás Propánnál mbar 0/50 0/50 0/50 0/50 0/50 0/50 0/50 Gázcsatlakozási értékek: 2) Csatlakozási gáznyomás: Számítási érték a kémény DIN 4705 szerinti méretezéséhez 2) Átállítás földgázról Propánra fúvókakészlettel 1) 140

101 Jellemző paraméterek VK VK VK VK VK VK VK Egység 164/8 E 214/8 E 264/8 E 14/8 E 64/8 E 424/8 E 474/8 E Elektromos csatlakozás V/Hz 20/50 20/50 20/50 20/50 20/50 20/50 20/50 Elektromos teljesítményfelvétel max. W Előremenő és visszatérő csatlakozó Rp Gázcsatlakozó R /4 /4 /4 /4 /4 /4 /4 Nettó tömeg kg Víztartalom kg Üzemi tömeg kg Kategória IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Rendelési szám Nettó listaár HUF Állókazánok atmovit VK exclusiv, befoglaló méretek Méretek (mm) Égéstermékcsatlakozó Fűtési előremenő csatlakozó (Rp 1) Gázcsatlakozás (R /4) Fűtési visszatérő csatlakozó (Rp 1) VK 164/8 VK 214/8 VK 264/8 VK 14/8 VK 64/8 VK 424/8 VK 474/8E A ØB C Szállítási terjedelem Palettán rögzített, készre szerelt állókazán Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Fúvókakészlet (csak földgáz) Tisztító kefe Vaillant termékkatalógus

102 Atmoszférikus működésű, nagyteljesítményű állókazánok Kombinációs lehetőségek atmocraft VK állókazánokhoz közvetlenül alkalmazható használati melegvíz tárolók* Melegvíztároló VK VK 654/9 VK 754/9 Állókazánok atmocraft VK VK VK VK 854/9 VK 1154/9 VK 1054/9 VK 104/9 Álló, hengeres melegvíztároló unistor VIH R 00 unistor VIH R 400 unistor VIH R 500 Álló, hengeres szolár melegvíztároló aurostor VIH S 00/2 aurostor VIH S 400/2 aurostor VIH S 500/2 Rétegtöltésű, hengeres melegvíztároló actostor VIH RL 0060 actostor VIH RL actostor VIH RL actostor VIH RL actostor VIH RL actostor VIH RL Javasolt Lehetséges, de nem javasolt Nem lehetséges * Hidraulikus váltó alkalmazásával a tároló hőcserélőjének névleges teljesítményénél nagyobb hőteljesítményű kazán is csatlakoztatható. 142 VK VK 1504/9 VK 1654/9

103 atmocraft VK állókazánok a felszereltség áttekintése Felszereltség atmocraft VK 654/9, VK 754/9, VK 854/9, VK 1054/9 VK 1154/9, VK 104/9, VK 1504/9, VK 1654/9 Éves hatásfok Elektromos teljesítményfelvétel (92/42/EEC szerint) 9% 60 Speciális öntvényből készült, tagosított kazántest töltő és ürítő csappal Tárolótöltés szabályozás integrált tárolótölés előnykapcsolás tárolótöltő szivattyú bekötési lehetőséggel ProE elektromos bekötési rendszer a gyors és egymással össze nem keverhető, színnel kódolt csatlakozók elektromos bekötésér DIA rendszer háttérvilágított képernyővel Digitális Információs és Analízis rendszer a készülék üzemállapotainak kijelzésére. Bidirekcionális kommunikációra alkalmas vezérlés a VRC 410 és 420s típusú időjáráskövető szabályozó kezelőfelületbe történő bekötésére Teljes előkeverésű, kétfokozatú atmoszférikus égő alacsony károsanyag kibocsátással Kb. 11 kwtal visszaszabályozható maximális teljesítmény valamennyi égőnél Beállítható egyfokozatú égőüzem Beépített motoros füstgázcsappantyú a kétfokozatú égőüzem biztosítására Opcionálisan beépíthető égéstermék visszaáramlásérzékelő Fagyvédelmi funkció Integrált érzékelőkkel, égő és szivattyúvezérléssel Beüzemelés a gyári márkaszerviz által A szabályozó beállításainak ismertetése, a fűtési hőtermelő beállítása és összehangolása a fűtési rendszerrel, garanciajegy kitöltése Fontos tudnivalók Az atmocraft VK öntvény állókazánok kétfokozatú égővezérléssel rendelkeznek, ahol a mindkét üzemmódban motoros füstgázcsappantyú biztosítja a tökéletes égést. A készülékek II2HSP gázminőségre vannak tanúsítva, ahol a gyári előzetes beállítás 25,0 mbar csatlakozási gáznyomáson történik. Az atmocraft VK állókazánok az elektromos panelre integrált tárolófűtés előnykapcsolás opcióval rendelkeznek. A CE tanúsítvány száma: CE0085BP0161 Speciális kedvezmények szerint, egyedi ajánlatok alapján értékesítve. A pontos részletekről érdeklődjön az ipari projektmérnök Kollégánál. Vaillant termékkatalógus Állókazánok Szerviz és hibakód menü, a készülék speciális beállításainak paraméterezése

104 Kétfokozatú, atmoszférikus égőjű Nagyteljesítményű állókazánok atmocraft VK Főbb jellemzők Nyílt égésterű, gravitációs kéménybe köthető, nagyteljesítményű állókazán Kétfokozatú, lambda vezérléssel (motoros füstgázcsappantyú) ellátott atmoszférikus nemesacél égő, elektronikus gyújtással és ionizációs lángőrzéssel Szabványos hatásfok 9% (HI) Az alacsony károsanyag kibocsátás biztosítására (NOx < 60 mg/kwh) az égő kerámia rudakkal hűtött Széles teljesítmény kínálat, külön rendelhető égéstermék visszaáramlás érzékelő Nem tartalmaz fűtési keringtető szivattyút, illetve tágulási tartályt Elektromos védettség: IP 20 A tárolótöltő kör (saját szivattyúval és hőmérséklet érzékelővel) közvetlenül beköthető (elektromos panelre integrált tárolófűtés előnykapcsolás opció) Háttérvilágított digitális kijelző üzemállapot és diagnózis kódokkal, önálló hibakijelzéssel (DIA rendszer) Időjáráskövető szabályozó (BiDirendszerű) csatlakoztatható a ProE elektromos bekötési rendszerre Állókazánok Jellemző paraméterek Egység VK VK VK VK VK VK VK VK 1654/9 654/9 754/9 854/9 1054/9 1154/9 104/9 1504/9 Névleges hőteljesítmény kw Névleges hőterhelés kw 70,7 81,5 92, , , Legkisebb hőteljesítmény kw 42,2 48,7 55,2 68,2 74,7 84,5 97,5 107,5 Legkisebb hőterhelés kw ,1 81, 91, , Kazántagok száma db Szükséges kéményhuzat 1) Pa Füstgázhőm. névleges teljesítménynél C Füstgázhőm. legkisebb teljesítménynél 1) C kg/h kg/h ) Füstgáztömegáram névl. teljesítménynél 1) Füstgtömegáram legkisebb teljesítménynél 1) CO2tartalom névl. teljesítménynél % 6,5 6,5 6,5 6,5 6,6 6,6 6,6 6,6 % 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 Vízoldali ellenállás ΔT = 20 K esetén mbar Vízoldali ellenállás ΔT = 10 K esetén 280 1) CO2tartalom legkisebb teljesítménynél 1) mbar Megengedett üzemi túlnyomás bar 0%os éves hatásfok (75/60 C) % 92,5 92,5 92,5 92,5 92,5 92,5 92,5 92,5 Előremenő hőmérséklet, beállítható C Gázcsatlakozási értékek: H földgáz, Hi = 10,5 kwh/m m/h 7,4 8,5 9,7 11,9 1,0 14,9 17,0 18,8 S földgáz, Hi = 8,8 kwh/m m/h 8,7 10,0 11,4 14,0 15,4 17, 20,0 22,0 Propán, Hi = 12,8 kwh/kg 2) kg/h 5,5 6, 7,2 8,8 9, ,7 14 mbar Csatlakozási gáznyomás: Csatlakozási gáznyomás földgáznál Csatlakozási gáznyomás Propánnál 2) Elektromos csatlakozás Elektromos teljesítményfelvétel max. 1) 2) Hi fűtőértékre vonatkoztatva DIN része szerint meghatározva 144 mbar V/Hz 20/50 20/50 20/50 20/50 20/50 20/50 20/50 20/50 W < 60 < 60 < 60 < 60 < 60 < 60 < 60 < 60

105 Jellemző paraméterek VK VK VK VK VK VK VK VK Egység 654/9 754/9 854/9 1054/9 1154/9 104/9 1504/9 1654/9 Előremenő és visszatérő csatlakozó Rp R 1 1/2 R 1 1/2 R 1 1/2 R 1 1/2 R 1 1/2 R 1 1/2 R 1 1/2 R 1 1/2 Gázcsatlakozó Rp R1 R1 R1 R1 R1 R 1 1/4 R 1 1/4 R 1 1/4 Saját tömeg kg Víztartalom kg Össztömeg kg Kategória IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Rendelési szám Nettó listaár HUF atmocraft, befoglaló méretek Ød 4 Állókazánok c b 690 a 4 min. 100 Méretek (mm) Fűtési előremenő Gázcsatlakozó Fűtési visszatérő Füstgázsalakozó VK 654/9 VK 754/9 VK 854/9 VK 1054/9 VK 1154/9 VK 104/9 VK 1504/9 VK 1654/9 a b c Ød Szállítási terjedelem 1. raklap: a burkolat elemei, áramlásbiztosító és a kezelőfelület ajtaja 2. raklap: fenéklemez, önvény kazántest, komplett égő, elektromos egység, hőszigetelés, tisztító kefe és kisebb alkatrészek Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Vaillant termékkatalógus

106 Kondenzációs működésű állókazánok Kombinációs lehetőségek ecocraft VKK exclusiv állókazánokhoz hidraulikus váltó után köthető használati melegvíz tárolók Melegvíztároló ecocraft VKK exclusiv VKK VKK VKK VKK VKK VKK 806/E 1206/E 1606/E 2006/E 2406/E 2806/E Állókazánok Javasolt Lehetséges, de nem javasolt Nem lehetséges 146 Álló, hengeres melegvíztároló unistor VIH R 00 unistor VIH R 400 unistor VIH R 500 Álló, hengeres szolár melegvíztároló aurostor VIH S 00/2 aurostor VIH S 400/2 aurostor VIH S 500/2 Rétegtöltésű, hengeres melegvíztároló actostor VIH RL 0060 actostor VIH RL actostor VIH RL actostor VIH RL actostor VIH RL actostor VIH RL

107 ecocraft VKK exclusiv állókazánok a felszereltség áttekintése Felszereltség ecocraft VKK 806/E, VKK 1206/E, VKK 1606/E VKK 2006/E, VKK 2406/E, VKK 2806/E Szabványos hatásfok (Hi DIN 4702, 8. fejezet; 40/0 C) 0 80 W Modulációs tartomány (készüléktípus szerint) % Speciális AlSi öntvényből készült, tagos kondenzációs hőcserélő tisztító/revíziós nyílásokkal, kondenzvízgyűjtő káddal AquaKondensSystem tárolótöltés kondenzációs üzemben Tárolótöltés szabályozás integrált tárolótölés előnykapcsolás tárolótöltő szivattyú bekötési lehetőséggel ProE elektromos bekötési rendszer a gyors és egymással össze nem keverhető, színnel kódolt csatlakozók elektromos bekötésére DIA rendszer háttérvilágított képernyővel és magyarázó szövegekkel Digitális Információs és Analízis rendszer a készülék üzemállapotainak szöveges kijelzésére (magyar nyelven). Szerviz és hibakód menü, a készülék speciális beállításainak paraméterezése ebus kommunikációra alkalmas vezérlés a calormatic 470/450 típusú időjáráskövető szabályozó és egyéb csatolókártyák kezelőfelületbe történő bekötésére Idegen szabályozók bekötésére szolgáló csatolókártya Külön rendelhető VR 4 csatolókártya az idegen vezérlés által kiadott, 010 V alapú bemeneti jel átalakítására (hőmérséklet vagy teljesítménybázisú működtetés) Vaillant égéstermék elvezetés rendszertanúsított levegő/égéstermék elvezető csövekkel Vaillant komfortbiztosítás A különböző szenzorok, érzékelők és határoló eszközök bekötésével a legmagasabb fokú üzembiztonság valósítható meg a hőellátás zavartalan üzeméhez Fagyvédelmi funkció Integrált érzékelőkkel, égő és szivattyúvezérléssel Beüzemelés a gyári márkaszerviz által A szabályozó beállításainak ismertetése, a fűtési hőtermelő beállítása és összehangolása a fűtési rendszerrel, garanciajegy kitöltése Leválasztás nemesacél lemezes hőcserélővel A leválasztással megelőzhető a kazánkör eliszaposodása régi épületek fűtési rendszereinek felújítása esetén, valamint magasabb épületek esetén lehetőséget ad a szekunder oldalon a magasabb rendszernyomásra Programozható kimenet külső tárolótöltő vagy fűtési szivattyúra, cirkulációhoz Fontos tudnivalók Az ecocraft exclusiv állókazánok pneumatikus gáz/levegő arányszabályozással működő kondenzációs hőtermelők. A készülékek I2HS gázminőségre vannak tanúsítva, ahol a gyári előzetes beállítás 25,0 mbar csatlakozási gáznyomáson történik. Az ecocraft exclusiv állókazánok gyári égéstermék elvezető elemei a hőtermelővel együtt bevizsgált termékek, ezért rendszertanúsítással rendelkeznek. Az ecocraft exclusiv állókazánok az elektromos panelre integrált tárolófűtés előnykapcsolás opcióval rendelkeznek. A CE tanúsítvány száma: CE006BS740 Vaillant termékkatalógus Állókazánok 110% Elektromos teljesítményfelvétel (92/42/EEC szerint)

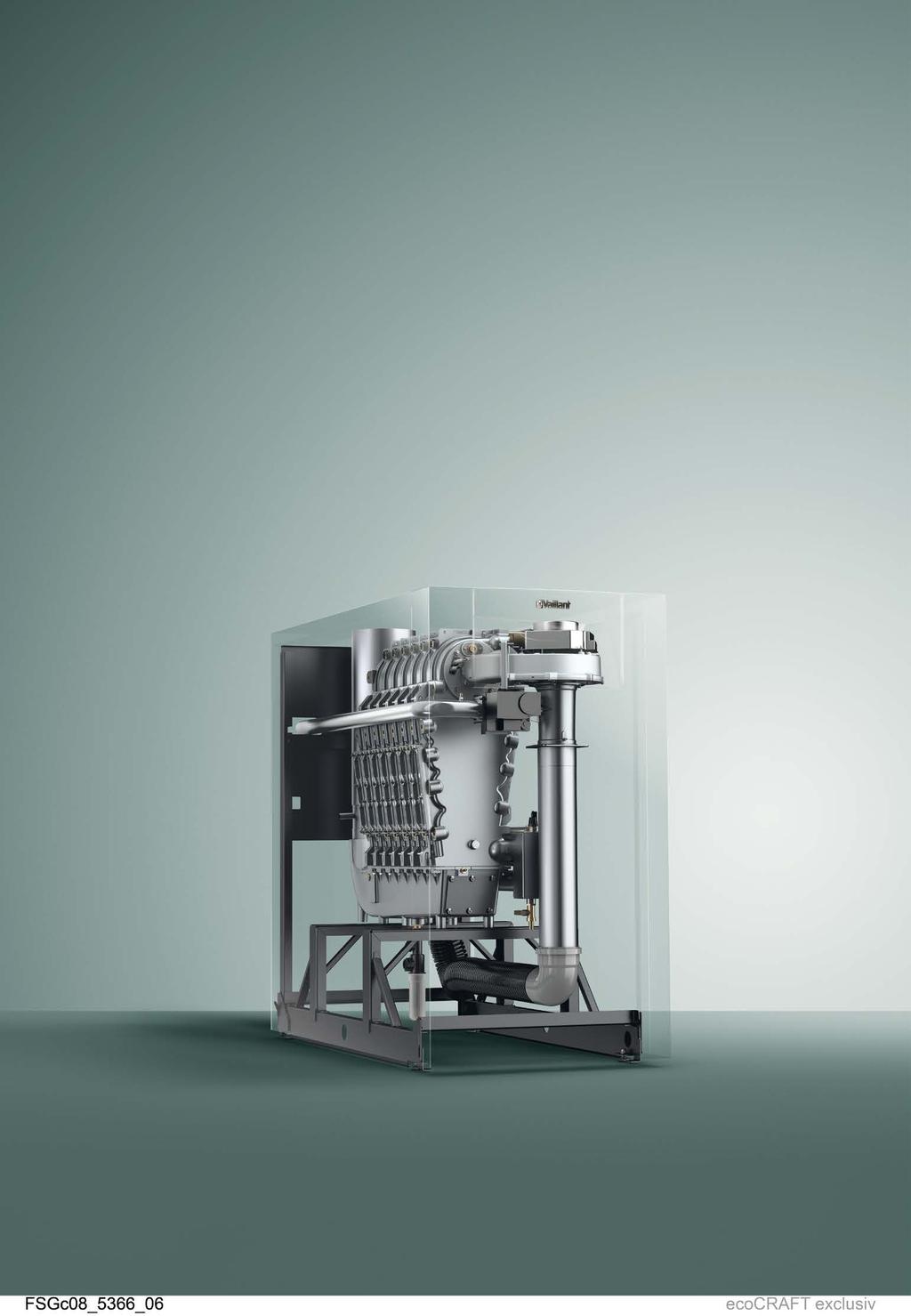

108 Gázüzemű, kondenzációs működésű Öntvény állókazánok ecocraft VKK exclusiv Főbb jellemzők Kompakt kialakítású, gázüzemű kondenzációs állókazán ebus kommunikációra képes vezérlőpanellel Szabványos hatásfok: 110% (Hi) Csekély károsanyag kibocsátás (NOx < 60 mg/kwh) 17 és 100% közötti fokozatmentes teljesítményszabályozási tartomány NTC érzékelőkkel ellátott speciális AlSi öntvény hőcserélő Teljes előkeverésű, széles modulációra képes nemesacél felületi égő Vákuumos gáz/levegő nyomásszabályozás fordulatszám szabályozott ventilátorral ProE elektromos bekötési rendszer, integrált töltő és ürítő csap Könnyen átlátható kezelőfelület, háttérvilágított, magyar nyelvű multifunkciós képernyő Magyarázó szövegekkel támogatott DIA rendszer a készülékállapot, a karbantartási igény és a különböző hibakódok kijelzésére Nyomásszenzor és légoldali finomszűrő Állókazánok Figyelem! A kazán működéséhez szükséges minimális tömegáram biztosítása végett minden esetben meg kell vizsgálni, hogy elhagyhatóe a hidraulikus váltó beépítés. Speciális kedvezmények szerint, egyedi ajánlatok alapján értékesítve. A pontos részletekről érdeklődjön az ipari projektmérnök Kollégánál. Jellemző paraméterek Egység VKK VKK VKK VKK VKK VKK 806/E 1206/E 1606/E 2006/E 2406/E 2806/E kw 14,7 84,1 2,1 121,8 28,4 168,2 46,2 210,2 50,4 252,2 54,7 294, kw 14,1 80,4 22,1 116,5 27,1 160,8 44,2 201,0 48,2 241,2 52, 281,4 kw 1,6 78,2 21, 11,4 26,2 156,5 4,1 196,8 47,0 26,2 51,0 275,5 kw , % 108,4 108,4 108,4 108,2 108,2 108,2 % 110,0 110,0 110,0 110,0 110,0 110,0 % 106,0 106,0 106,0 106,0 106,0 106,0 H földgáz (G20) m/h 8,5 12, 16,9 21,2 25,4 29,6 S földgáz (G25.1) m/h 9,8 14,2 19,7 24,6 29,5 4,4 Csatlakozási gáznyomás G20 és G25.1 mbar Elektromos csatlakozás V/Hz 20/50 20/50 20/50 20/50 20/50 20/50 W Névleges hőteljesítménytartomány (40/0 C) Névleges hőteljesítménytartomány (60/40 C) Névleges hőteljesítménytartomány (80/60 C) Névleges hőterhelési tartomány H 1) i 0%os részterhelés hatásfok (DIN EN 48) Szabványos hatásfok névleges hőteljesítményre vonatkoztatva 40/0 C esetén (DIN 47028) Szabványos hatásfok névleges hőteljesítményre vonatkoztatva 75/60 C esetén (DIN 47028) Csatlakozási értékek: Max. elektromos teljesítményfelvétel Elektromos teljesítményfelvétel (készenlét) W Beépített biztosíték AT 4 AT 4 AT 4 AT 4 AT 4 AT

109 Jellemző paraméterek Egység VKK VKK VKK VKK VKK VKK 806/E 1206/E 1606/E 2006/E 2406/E 2806/E Max. füstgázhőmérséklet (80/60 C) 2) C Min./max. füstgáztömegáram 2) g/s 6,/5,4 10,0/51,2 12,2/70,7 19,9/88,4 21,7/106,1 2,5/12,8 Min./max. CO2tartalom 2) % 9,1/9, 9,1/9, 9,1/9, 9,1/9, 9,1/9, 9,1/9, Pa A ventilátor maradék szállítási magassága 2) NOXosztály NOxemisszió mg/kwh < 60 < 60 < 60 < 60 < 60 < 60 COemisszió mg/kwh < 20 < 20 < 20 < 20 < 20 < 20 Kondenzvízmennyiség 40/0 C esetén, kb. ) ph érték, kb. ) l/h,4,4,4,4,4,4 Vízoldali ellenállás ΔT = 20 K esetén mbar m/h,44 4,99 6,88 8,60 10, 12,05 m/h 0,48 0,76 0,9 1,51 1,51 1,79 Előremenő hőmérséklet (beállítható) C Készenléti hőveszteség 70 C % < 0,4 < 0,4 < 0,4 < 0,4 < 0,4 < 0,4 Megengedett üzemi túlnyomás bar (ΔT = 20 K) Min. telj. keringtetett vízmennyiség. (ΔT = 25 K) Csatlakozók: Előremenő és visszatérő coll R2 R2 R2 R2 R2 R2 Gázcsatlakozó coll R 1 1/2 R 1 1/2 R 1 1/2 R 1 1/2 R 1 1/2 R 1 1/2 Kondenzvíz kifolyó (csonk) mm Ø coll R /4 R /4 R /4 R /4 R /4 R /4 mm Ø 150/10 150/10 150/10 200/10 200/10 200/10 Saját tömeg kg Víztartalom l 5,74 8,07 10,4 12,7 15,05 17,7 Össztömeg kg Ürítés Füstgáz/levegőcsatlakozó Kategória I2HS I2HS I2HS I2HS I2HS I2HS Védettség IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Engedélyezett égéstermék elvezetési módok B2, C, C4, C5, C8, C9 Rendelési szám* Nettó listaár HUF A DIN 4702 szerint meghatározva. Számítási értékek a kémény DIN EN 1841 szerinti méretezéséhez. Max. kondenzvízmennyiség a kondenzvíz kifolyó és a semlegesítő berendezés méretezéséhez. Az A 251. sz. ATVmunkalapnak a kondenzvíz alkotóanyagaival szembeni követelményei teljesülnek (lásd a. fejezetet) * Az ecocraft VKK/ állókazánok új cikkszámai április 1től érvényesek. 1) 2) ) Szállítási terjedelem Burkolattal együtt készre szerelt hőtermelő Dokumentációs csomag szerelési és kezelési útmutatóval, valamint a jótállási jegy Rövid használati útmutató és égéstermék elvezetési segédlet Az ecocraft VKK/ típusú kondenzációs állókazánok esetén alkalmazható, a hőtermelővel együtt tanúsított égéstermék elvezetési lehetőségekről a vonatkozó tervezési segédletből kaphat átfogó tájékoztatást. Egyéb kérdések esetén kérjük, forduljon az ipari projektmérnök kollégához. Vaillant termékkatalógus Állókazánok Névleges keringtetett vízmennyiség

110 ecocraft VKK exclusiv, befoglaló méretek 50 A C B D Állókazánok Fűtési előremenő R 2 2 Fűtési visszatérő R 2 Gázcsatlakozó R 1 1/2 4 Levegőcsatlakozó 10 mm Ø 5 Égéstermék elvezető csatlakozó ØB 6 Kondenzvízkifolyó vezeték Ø21 mm belső átmérő 7 Állítható kazánlábak 0 20 mm Méretek (mm) VKK 806/E VKK 1206/E VKK 1606/E VKK 2006/E VKK 2406/ VKK 2806/ A ØB C D

111 Tervezési tudnivalók az ecocraft exclusiv VKK 806/E VKK 2806/E állókazánok telepítéséhez Figyelem! A zárt központi fűtési rendszerek korrózióból, valamint lerakódásokból és vízkőképződésből adódó károsító hatásai ellen a fűtővizet megfelelő adalékokkal kell kezelni. Régi fűtési rendszerek modernizációja esetén javasolt a köztes hőcserélő beépítése az alábbi ábra szerint: RL VL Jellemző paraméterek Egység VKK VKK VL RL VKK Állókazánok Hőcserélő Kazánköri szivattyú Tágulási tartály Biztonsági szelep Nyomásmérő Elzáró csap Átöblítő csonkok Fűtési előremenő Fűtési visszatérő VKK VKK VKK 806/E 1206/E 1606/E 2006/E 2406/E 2806/E A hőcserélő típusa CB520L CB5250L CB5260L CB5280L CB7660H CB7660H Átadott hőteljesítmény (ΔT = 20 K) kw Felület m 1,4 2,4,0 4,0 5,8 5,8 R 1 / R 5/4 R 1 / R 5/4 R 1 / R 5/4 R 1 / R 5/4 R2 R2 mbar Magasság mm Szélesség mm Mélység mm Max. üzemi nyomás bar 16,0 16,0 16,0 16,0 16,0 16,0 2 Csatlakozások primer/szekunder Nyomásesés a szekunder oldalon Méretek: A kazán és a hőcserélő közé a helyszínen beépített csővezetékek és szerelvények maximális nyomásvesztesége nem lépheti át a következő értékeket: Egység mbar VKK 806/E 264 VKK 1206/E VKK 1606/E VKK 2006/E VKK 2406/ VKK 2806/ A maximális értékek átlépése esetén újra kell számolni a rendszert másik hőcserélővel és kazánköri szivattyúval. Vaillant termékkatalógus

112 Atmoszférikus működésű és kondenzációs állókazánok Általános tartozékok Tartozék Állókazánok 152 Megnevezés Cikkszám Egyenes kivitelű gázcsap /4 Krómozott szerelvényházú, vétlen nyitás ellen biztosított műanyag elzáró gombbal ellátott, a hazai és európai szabványoknak is megfelelő gyári Vaillant gázcsap. Megengedett hőmérséklet, illetve nyomástartomány: C, valamint 0 5 bar Lefolyó tölcsérszifon Tölcsérszifon a lefolyó vezetékhez történő csatlakozáshoz, takaró rozettával (R 1) Egyenes kivitelű gázcsap 1 Krómozott szerelvényházú, vétlen nyitás ellen biztosított műanyag elzáró gombbal ellátott, a hazai és európai szabványoknak is megfelelő gyári Vaillant gázcsap. Megengedett hőmérséklet, illetve nyomástartomány: C, valamint 0 5 bar. Figyelem! Ez a gázcsap alapvetően a nagyobb teljesítményű állókazánok esetén alkalmazható Termosztatikus visszakeverő szelep Nagy víztartalmú fűtési rendszerek esetén alkalmazható segédenergia nélküli visszakeverő szelep. Maximum 60 kw egységteljesítményig használható. Csatlakozó méret: Rp 1 1/ Termosztatikus visszakeverő szelep Nagyobb víztartalmú fűtési rendszerek esetén alkalmazható segédenergia nélküli visszakeverő szelep. Maximum 40 kw egységteljesítményig használható. Csatlakozó méret: Rp WH 95 típusú hidraulikus váltó Hőszigetelt hidraulikus váltó fali tartókonzollal, légtelenítővel és ürítő csappal. Gyári tartozék a merülő hüvelybe helyezhető gyűjtőhőmérsékletérzékelő, valamint az új Vaillant VRC/VRS típusú időjáráskövető szabályozókhoz alkalmazható VR 10 típusú érzékelő. Teljesítmény: 8 m/óra, csatlakozó méretek: Rp WH 160 típusú hidraulikus váltó Földön álló hőszigetelt hidraulikus váltó merülő hüvellyel és érzékelővel. Teljesítmény: 12 m/óra, csatlakozó méretek: DN WH 280 típusú hidraulikus váltó Földön álló hőszigetelt hidraulikus váltó merülő hüvellyel és érzékelővel. Teljesítmény: 21,5 m/óra, csatlakozó méretek: DN Nettó listaár

113 Megnevezés Cikkszám Kazánköri biztonsági szerelvénycsoport Vaillant állókazánokhoz maximum 50 kw névleges teljesítményig használható, gyárilag teljesen előszerelt biztonsági szerelvénycsoport, amely a következő elemeket tartalmazza: nyomásmérő; automatikus légtelenítő (mindkettő automatikus elzáró szerelvénnyel); töltő és ürítőcsap; fűtési biztonsági szelep ( bar); komplett hőszigetelés és bekötő cső. Csatlakozási méret: Rp 1/2. Nettó listaár Kazánköri biztonsági szerelvénycsoport Vaillant állókazánokhoz maximum 65 kw névleges teljesítményig használható, gyárilag teljesen előszerelt biztonsági szerelvénycsoport, amely a következő elemeket tartalmazza: nyomásmérő; automatikus légtelenítő (mindkettő automatikus elzáró szerelvénnyel); töltő és ürítőcsap; fűtési biztonsági szelep ( bar); komplett hőszigetelés és bekötő cső. Csatlakozási méret: Rp / Kazánköri biztonsági szerelvénycsoport ecocraft/ állókazánokhoz maximum 80 kw névleges teljesítményig használható, gyárilag teljesen előszerelt biztonsági szerelvénycsoport, amely a következő elemeket tartalmazza: nyomásmérő; automatikus légtelenítő (mindkettő automatikus elzáró szerelvénnyel); töltő és ürítőcsap; fűtési biztonsági szelep ( bar); komplett hőszigetelés és bekötő cső. Csatlakozási méret: / Kazánköri biztonsági szerelvénycsoport ecocraft/ állókazánokhoz maximum 200 kw névleges teljesítményig használható, gyárilag teljesen előszerelt biztonsági szerelvénycsoport, amely a következő elemeket tartalmazza: nyomásmérő; automatikus légtelenítő (mindkettő automatikus elzáró szerelvénnyel); töltő és ürítőcsap; fűtési biztonsági szelep ( bar); komplett hőszigetelés és bekötő cső. Csatlakozási méret: Biztonsági szelep bar Fűtési rendszerekben alkalmazható biztonsági lefúvató szelep ( bar) Rp 1/2 csatlakozó mérettel Kazánköri csatlakozó csőkészlet Merev falú előremenő és visszatérő összekötő csővezeték, amely a következő elemekből áll: előremenő/visszatérő csatlakozó (R 1); akár 90 ban elfordítható csővezeték az előszerelt szivattyús egység bekötésére. Használati melegvíztároló, tágulási tartály és biztonsági szerelvénycsoport csatlakoztatási lehetőség (G 1) komplett hőszigeteléssel. A teljes szett az atmovit állókazánhoz hátulról köthető be Vaillant termékkatalógus Állókazánok Tartozék

114 Tartozék Állókazánok 154 Megnevezés Cikkszám Kazánköri flexibilis csatlakozó csőkészlet atmovit kazánokhoz alkalmazható flexibilis előremenő/visszatérő csatlakozó csőkészlet, amely a követlkező elemekből áll: hőszigetelt nemesacél flexibilis csővezetékek (G 1), amelyek az osztóra vagy az előszerelt szivattyús egységre közvetlenül rácsatlakoztathatók. Szerelési tartozék a fali rögzítő és a csatlakozó fitting. Használati melegvíztároló, kazánköri biztonsági szerelvénycsoport vagy tágulási tartály bekötési lehetőség (G 1). A bekötés a kazán mögött a jobb, illetve a bal oldalon is elvégezhető Hőszigetelt osztó/gyűjtő egység (2 fűtési körre) Hőszigeteléssel ellátott, 2 db Vaillant csőcsatlakozó garnitúra (direkt vagy keverőszelepes fűtési kör) közvetlen csatlakoztatására alkalmas, illetve teljesen előkészített gyári osztó/gyűjtő egység. Csatlakozó méretek: G 1 1/ Hőszigetelt osztó/gyűjtő egység ( fűtési körre) Hőszigeteléssel ellátott, db Vaillant csőcsatlakozó garnitúra (direkt vagy keverőszelepes fűtési kör) közvetlen csatlakoztatására alkalmas, illetve teljesen előkészített gyári osztó/gyűjtő egység. Csatlakozó méretek: G 1 1/ Égéstermék visszaáramlás érzékelő Áramlásbiztosító deflektoron elhelyezhető égéstermék visszaáramlás érzékelő szenzor. Figyelem! Füstgázgyűjtő alkalmazása esetén 2 db érzékelőre van szükség Érzékelő készlet ( db) Három db érzékelőt tartalmazó szenzorszett atmovit exclusiv állókazánok szolár rendszerrel történő összekötése esetén Nagyhatékonyságú kazánköri szivattyú ecocraft VKK 806/E, VKK 1206/E és VKK 1606/E kondenzációs állókazánok esetén alkalmazható nagyhatékonyságú (Aenergia osztályú), fordulatszám szabályozott kazánköri szivattyú. Hőszigetelt szivattyúház és csatlakozó kábelek, szerelési útmutatóval együtt Nagyhatékonyságú kazánköri szivattyú ecocraft VKK 2006/E; VKK 2406/E és VKK 2806/E kondenzációs állókazánok esetén alkalmazható nagyhatékonyságú (Aenergia osztályú), fordulatszám szabályozott kazánköri szivattyú. Hőszigetelt szivattyúház és csatlakozó kábelek, szerelési útmutatóval együtt Semlegesítő granulátum Semlegesítő granulátum utántöltő csmag (5 kg) Semlegesítő berendezés 450 kwig Semlegesítő berendezés kondenzvíz átemelő szivattyú nélkül. Lefolyó (DN 20) és elvezető csővel (DN 20) ellátott műanyag tartály semlegesítő granulátummal feltöltve Semlegesítő berendezés 200 kwig Kondenzvíz átemelő szivattyúval ellátott semlegesítő berendezés. Lefolyó (DN 20) és elvezető csővel (DN 20) ellátott műanyag tartály semlegesítő granulátummal feltöltve Nettó listaár
