1 1. Tartalomjegyzék 2 1. Tartalomjegyzék oldal 2. Rendeltetés, felhasználás 3 3. Szerelés, üzembe helyezés Üzembe helyezés 5 / Villamos bekötés Elemek behelyezése és cseréje 8 / 9 4. A pontos idő és a hét napjának beállítása A kapcsolási időpontok beállítása A hőmérséklet-szintek beállítása Kézi kapcsoló és üzemmódok Fútési ciklus beállítása 14 / Fútési ciklus (ED-érték) beállítása Reset (alaphelyzetbe állítás) Műszaki adatok ibák és elhárításuk Karbantartás Garanciális javítás, csere Betűrendes útmutató 19 Graues Feld kennzeichnet den Bereich des Anwenders

2 2. Rendeltetés, felhasználás 3 Ez a szoba hőmérséklet-kapcsolóóra egyszerü módon gondoskodik a kellemes helyiség-hőmérsékletről. A két hőmérséklet-szintet: = komfort hőmérsékletet és a = süllyeszett hőmérsékletet a hozzájuk tartozó nyomógombok segítségével állíthatjuk be. Beállítható hőmérsékletek: 5 C és 32 C között. Az üzemmódot az ábrán látháto kézi kapcsolóval lehet 3 lehetséges üzemmód közül kiválasztani. = automatikus = a készűlék a beállított kapcsolási időpontokban kapcsol és hőmérséklet-szintek között Kérem vigyázzon ha a kézi kapcsolót használja, mivel a hőmérséklet süllyesztésből átkapcsol az automatikus üzemmódba, rövid ideig a kézi kapcsoló AUTO üzemmódba kerül, ezért az automatika azonnal elindul. Állandó hőmérséklet üzemmódjai = komfort hőmérséklet = süllyesztett hőmérséklet A beállított hőmérséklet addig marad meg, amíg egy újabb üzemmód beállítását végre nem hajtják.

3 3. Szerelés, üzembe helyezés 4 A szerelést üzembe helyezés előtt szakembernek át kell vizsgálni. A fűtőberendezést erre az időre ki kell kapcsolni Ellenőrizni kell, hogy a csatlakozó vezetékek feszültségmentesek. Tudnivalók a szereléshez: csak PVC a szereléshez a szerelési felület sima legyen, és erősen rögzítsük fel a készüléket a készülék környezete tiszta legyen, szennyezéstől mentes a szerelés szakszerű legyen, a VDE 0100 szabvány 40. pontja szerint, az érinthető részek kettős szigetelésűek legyenek! (Érintésvédelmi osztály: II. MSZ 172/1.) Tudnivalók az üzemmeltetéshez: A készülék elektronikája védelmet nyújt különböző zavarok ellen. Szereléskor nem árt vigyázni, mert a hálózati feszültség lökéseket hoz létre. A beépített ezek felléphetnek pl.: mágnesszelepek bekapcsolásakor, védelmeken fellépő zavarok hatására. A beépített zavarvédelemtől függetlenül ezek a feszültség lökések befolyásolhatják a szabályozó működését. A nagyfokú üzembiztonság érdekében az összes csatlakozásnál az alábbiakra kell vigyázni: nagy berendezéseknél előfordulnak behúzó tekercsek, pl.: mágnesszelepeknél, védelmek, melyeket a szabályozónak közvetlenül kapcsolni kell, ezeket varisztorral, RC-taggal védeni kell induktív terhelésű, egyenáramú tápegységeket kell kapcsolni a szabályozónak, itt diódás védelmet kell alkalmazni induktív és kapacitív terhelések kapcsolásakor a kimeneti érintkezők nagy terhelésnek vanak kitéve. Ellenőrizze minden esetben, hogy a: leválasztó jelfogó vagy a védelem, illetve a hálózati zavarszűrő be van-e építve pl.: NEF 2.-1,0 A Fa. típusú biztosítót Tudnivalók a kezeléshez A nyomógombok működtetését egy segédeszközzel célszerű elvégezni. Ez azonban ne legyen hegyes fémtű, mert a gumi nyomógombok megsérülnek!

4 3.1 Üzembe helyezés 5 A szabályozó kicsomagolása után vegyük le a teleptartó fedelét, és végezzük el a következőket: a teleptartóban található két reteszt forgassuk el 90 -kal (6. ábra) majd az 7. ábra szerint nyissuk ki a ház alsó részét a 7. ábran a fedél és a ház alsó része közé a nyíl irányába helyezzünk vékony pengéjű csavarhúzót és nyissuk meg a burkolatot. távolítsuk el a ház alsó részét a fedéltől szereljük fel a ház alsó részét megfelelő felületre (8. ábra) a felszereléskor használjuk az ábra szerinti csavart és a műanyag tiplit csatlakoztassuk az 8. ábra szerinti sorkapocsba a 9. ábra szerint előkészített villamos vezetőket és húzzuk meg a csavarokat

5 3.1 Üzembe helyezés 6 a villamos vezetéket bújtassuk át a műszer alaplapjának nyílásán max. 3,5 mm 2 a műszer alaplapját szilárd felületre vagy csatlakozó dobozra szereljük helyezzük a műszert az alaplapra, majd rögzítsük ismét a reteszek elfordításával

6 3.2 Villamos bekötés 7 max. 2,5 mm mm A villamos bekötést csak szakember végezheti. Ellenőrizni és biztosítaní kell, hogy a csatlakozó vezetékek feszültségmentesek legyenek. A csatlakozó vezeték-végek csupaszítását szakszerűen végezzük el, majd kössük be a vezetékeket az ábra szerint a 4. és 5. érintkezők zárt állapotában fűtési üzemmód van

7 3.3 Elemek behelyezése és cseréje 8 Az elemek elhelyezéséhez nyissuk ki a teleptartó fedelét elyezzük be a 2 db LR6/AA típusú elemet polaritás-helyesen Zárjuk be a teleptartó fedelét Fontos: a az elemcsere alkalmával a kijelzőn nem jelenik meg a hőmérséklet értéke, kézzel nyomja meg a Reset gombot (16. oldal).

8 3.3 Elemek behelyezése és cseréje 9 a a kijelzőn látható az elem jele, akkor üzemben van a szabályozó. a nem cseréljük ki az elemet, a készülék megbízható működése enm biztosítható. A beállított adatok elemcsere esetén is megmaradnak. Fontos: A szabályozó méri be- és kikapcsolás alatt a telep-feszültséget. Nem következik be kapcsolás, amíg látható az elem-szimbólum a kijelzőn.

9 4. A pontos idő és a hét napjának beállítása 10 A 800-as típus napi kapcsolóóra A 800-es típus heti kapcsolóóra Toljuk el, majd vegyük le a fedelet a programtárcsáról Fontos! A mechanikus programtárcsát csak a nyíl irányában szabad elforgatni a beállításnál. Napi kapcsolóóra beállítása Például állítsuk be a órát Forgassuk el a programtárcsát a nyíl irányába, míg a kívánt időpont jele a beállító jellel nem esik egybe A pontos beállításhoz használjuk a percmutatót. eti kapcsolóóra beállítása Például csütörtök óra (Donnerstag) Forgassuk el a tárcsát, míg a kívánt nap tartománya a beállító jellel nem esik egybem a pontos beállítást a percmutatóval végezzük.

10 5. A kapcsolási időpontok beállítása A kapcsolási időpontok beállítása hőmérséklet-váltáshoz napi kapcsolóóránál (famoso 800) Az egyes időtartományokat és a hozzájuk tartozó hőmersékleti szintet a következő módon állíthatjuk be: 15. ábra Például órától óráig tartó = komfort hőmerséklet Például órától óráig = süllyesztett éjszakai hőmerséklet Belső szegmensekkel = süllyesztett hőmerséklet Külső szegmensekkel = komfort hőmerséklet 1 szegmens = 15 perc. A hét napjainak jelölése az ábrán: Mo = hétfő, Di = kedd, Mi = szerda, Do = csütörtök Fr = péntek, Sa = szombat, So = vasárnap 5.2 A kapcsolási időpontok beállítása hőmérséklet-váltáshoz heti kapcsolóóránál (famoso 850) Az egyes kapcsolási időtartományt, napot és a hozzá tartozó hőmerséklet szintet a következőképpen állíthatjuk be: Például: hétfőtôl... péntekig Például órától óráig = komfort hőmerséklet Például órától óráig = süllyesztett hőmerséklet Nap: szombat vasárnap Például órától óráig = komfort hőmerséklet Például órától óráig = süllyesztett hőmerséklet Belső szegmensek = süllyesztett hőmerséklet Külső szegmensek = komfort hőmerséklet 1 szegmens 1 óra

11 6. A hőmérséklet-szintek beállítása 12 A két hőmérséklet kívánt értéke egymástól függetlenül kerül beállításra. A kívánt hőmérséklet 0,5 C-os lépésekben állítható be a +5 C C-os tartományban komfort hőmérséklet például +22 C (gyári beállítás +21 C) süllyesztett hőmérséklet például +15 C A baloldali (1) nyomógombokkal a komfort hőmérséklet, a jobboldali (2) gombokkal pedig a süllyesztett hőmérséklet-szint állítható be. Kb. 4 mp elteltével a műszer az aktuális állapotba kapcsol. A fagyvédelem minden esetben biztosított, mivel +5 C alatti hőmérséklet beállítása nem lehetséges.

12 7. Kézi kapcsoló, üzemmódok 13 A kézi kapcsolóval 3 üzemmód választható ki: = automatikus üzemmód A készülék a beállított időpontokban átkapcsol a és hőmérséklet között. Fontos: Kérem vigyázzon a kézi működtetéskor, mikor hőmérsékletből átkapcsol pozícióba, rövid ideig a kézi kapcsoló AUTO üzemmódban van, ezért az automatika azonnal aktivzálódik. Üzemmódok állandó hőmérsékleten: A kézi kapcsoló automatikus állásban van. = komfort hőmérséklet = süllyesztett hőmérséklet (éjjeli) A választott hőmérséklet addig marad állandó, míg az üzemmód nem változik meg.

13 8.1 Fútési ciklus beállítása A fútési ciklus beállítására és a szabályozási tartományhoz való illesztésére az ED-érték szolgál Ezt befolyásolja: helyiség nagysága a fútés módja, pl.: konvektoros vagy etázsfútés van a szerelés módja a hőmérséklet szabályozó (termosztát) Az előbbiekkel egy optimális fútésszabályozás érhető el és lehetőség van beállítási értékek változására. A beállítási érték 1 és 6 között változtatható, ez eredményezi, hogy a helyiségben nagy hőmerséklet-változás (például szellőztetés) esetén a fútési ciklus rövidebb idő alatt befejeződik, illetve új kapcsolás történik. a a helyiségben a hőmerséklet különbség nagy, a berendezés túl ritkán kapcsol be és ki, ezért az ED-értéket kisebbre kell választani. a a berendezés gyakran kapcsol be, nagyobb ED-értéket kell beállítani. Gyárilag beállított értéke ED = 4 Ajánlott beállítási érték és beállítás A beállítási érték (ED) a szabályozó kapcsolási hőmerséklet különbségét jelenti, azt, hogy milyen hőmerséklet különbség mellett történik a szabályozás.

14 8.2 Fútési ciklus (ED érték) beállítása 15 Ajánlott beállítási értékek a fűtési rendszerektől függően Elektromos fűtés 1 vagy 2 Fürdőszobai elektromos 2 vagy 3 hősugárzó Egyedi helyiség fűtés-szabályozás villamos hősugárzó (melegvíz fűtés), 3 vagy 4 kis és közepes helyiség esetén Egyedi helyiség fűtés-szabályozás 4 vagy 5 villamos hősugárzó (melegvíz fűtés), közepes és nagy helyiség esetén Fali gázkazánnal működő 4 vagy 5 központi fűtés esetén 04 Álló gáz-és olajkazán, nagy 4,5 vagy 6 légterek fűtése esetén Beállítási érték Ciklus idő 1x be - 1x ki/ perc , ,5 A beállítási érték beállítását az ábrán látható baloldali gombbal lehet elvégezni, hegyes tárgy alkalmazásával. nyomjuk meg a gombot 1-szer ED-érték megjelenik nyomjuk meg a gombot még egyszer, az érték változik. A gombok vált, és a kiindulási állapot jelenik meg a kijelzőn. Az utoljára beállított értéket a szabályozó tárolja.

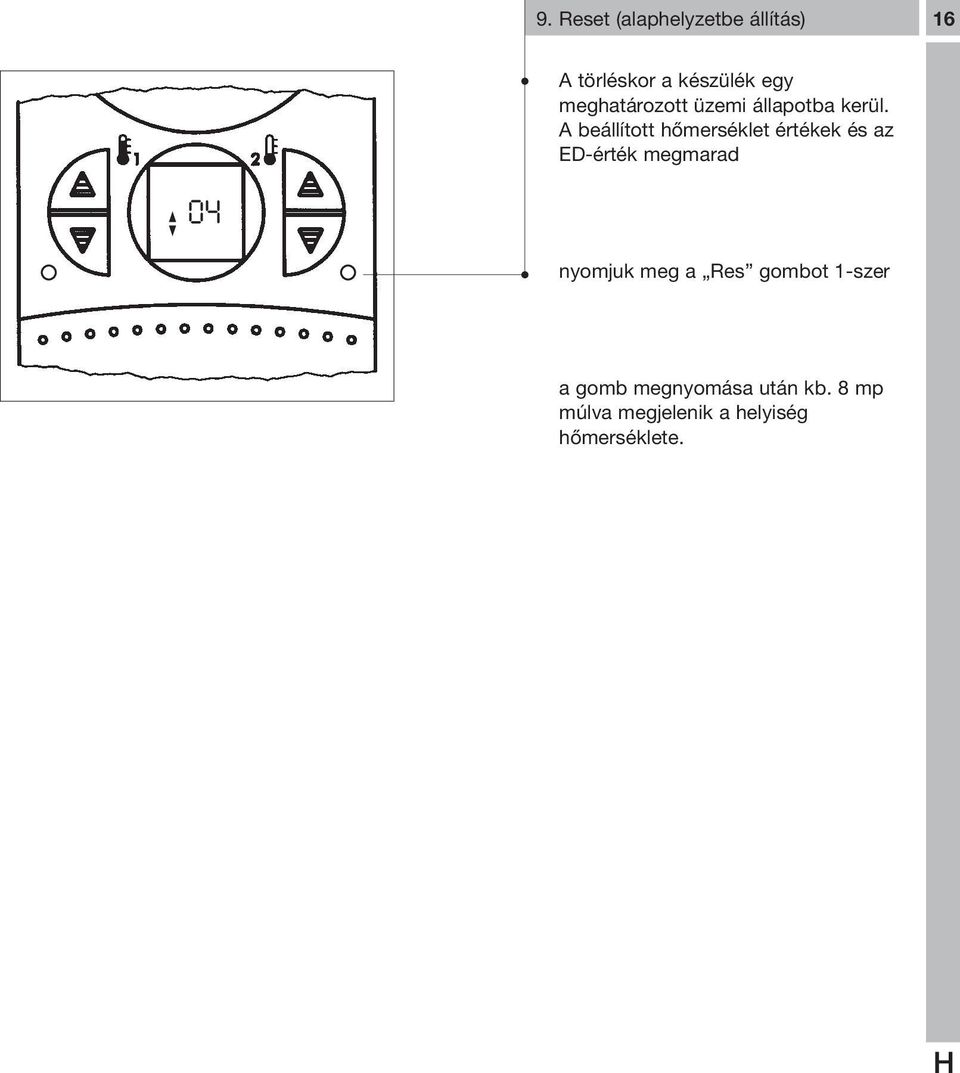

15 9. Reset (alaphelyzetbe állítás) 16 A törléskor a készülék egy meghatározott üzemi állapotba kerül. A beállított hőmerséklet értékek és az ED-érték megmarad 04 nyomjuk meg a Res gombot 1-szer a gomb megnyomása után kb. 8 mp múlva megjelenik a helyiség hőmerséklete.

16 10. Műszaki adatok 17 Méret ( x Sz x M) 158 x 75 x 36,5 Üzemmódok Üzemi feszültség LR6/AA típusú elem (2 db) automatikus üzemmód komfort hőmérséklet Kapcsolási teljesítmény ohmikus terhelésnél 5 A/250 V~ induktív terhelésnél 1 A/250 V~ cos ϕ 0,6 min. 1 ma bei 24 V DC süllyeszett hőmérséklet komfort hőmérséklet tartós üzemmód Kapcsolási kimenet feszültségmentes süllyeszett hőmérséklet tartós üzemmód Kapcsolási érintkezők 1 válto Környezeti hőmérséklet -5 C +45 C Érintésvédelmi osztály II őmérséklet-szabályozási tartomány -5 C C Óramű pontossága 2,5 mp/nap, + 25 C mellett őmérsékletkapcsoló hibája 0,25 0,5 K* Elem élettartama kb. 1 év Szabályozó digitális Legrövidebb kapcsolási idő napi program 15 perc heti program 2 orá, beállítható minden óra Védelem IP 20 * Nagyobb eltérés is lehetséges a fűtési rendszer és fűtött tér nagyságának függvényében.

17 11. ibák és elhárításuk 18 ibajelenség: Elhárítás: oldal Korlátozott szolgáltatás és működés esetén a kijelzőn megjelenik az elem jele elemcsere 8 / 9 A helységben túl meleg, illetve túl hideg van Ellenőrizzük a hőmerséklet-szabályozót beállítását 12 A fűtés nem időben kapcsol be, illetve ki Ellenőrizzük a beállított pontos 10 / 11 időt és kapcsolási időt A fűtés nem kapcsol be, illetve ki Ellenőrizzük a kézi kapcsolót, a műszer valamelyik állandó 13 üzemmódba van kapcsolva A fűtés lassan éri el a beállított hőmersékletet A fűtés túl gyakran kapcsol Ellenőrizzük a fűtési ciklus beállítását, 15 illetve módosítsuk a ciklusidőt A kijelzőn : jel látható és a környezeti hőmerséklet kisebb, illetve nagyobb a beállítható hőmerséklet-tartománynál Változtassuk meg a környezeti hőmersékletet pl. szüntessük meg a közvetlen napsugárzás hatását

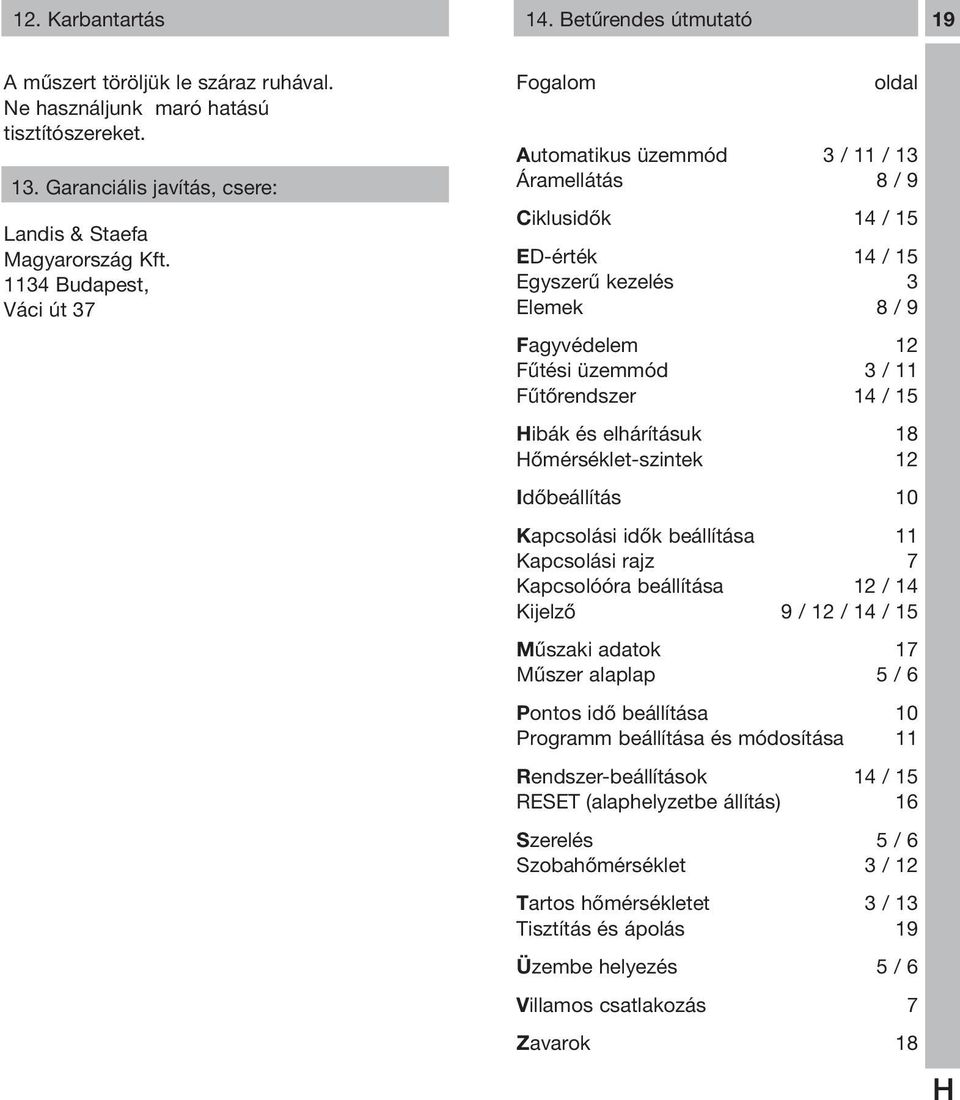

18 12. Karbantartás 14. Betűrendes útmutató 19 A műszert töröljük le száraz ruhával. Ne használjunk maró hatású tisztítószereket. 13. Garanciális javítás, csere: Landis & Staefa Magyarország Kft Budapest, Váci út 37 Fogalom oldal Automatikus üzemmód 3 / 11 / 13 Áramellátás 8 / 9 Ciklusidők 14 / 15 ED-érték 14 / 15 Egyszerű kezelés 3 Elemek 8 / 9 Fagyvédelem 12 Fűtési üzemmód 3 / 11 Fűtőrendszer 14 / 15 ibák és elhárításuk 18 őmérséklet-szintek 12 Időbeállítás 10 Kapcsolási idők beállítása 11 Kapcsolási rajz 7 Kapcsolóóra beállítása 12 / 14 Kijelző 9 / 12 / 14 / 15 Műszaki adatok 17 Műszer alaplap 5 / 6 Pontos idő beállítása 10 Programm beállítása és módosítása 11 Rendszer-beállítások 14 / 15 RESET (alaphelyzetbe állítás) 16 Szerelés 5 / 6 Szobahőmérséklet 3 / 12 Tartos hőmérsékletet 3 / 13 Tisztítás és ápolás 19 Üzembe helyezés 5 / 6 Villamos csatlakozás 7 Zavarok 18
