1 Használati Útmutató

2 Az Elephant Dental küldetése Célunk, hogy kiváló minőségű innovatív termékrendszerek kifejlesztésével, gyártásával és értékesítésével garantált sikerrel megkönnyítsük a fogászatban dolgozó profik munkáját, elégedetté tegyük a pácienseket és gyakoroljunk pozitív hatást a társadalomra. Vázkiválasztás (indikáció): A Sakura Interaction alacsony expanziójú, alacsony olvadáspontú fogászati kerámia cirkonoxid vázakhoz. A Sakura Interaction probléma nélkül égethető 10,0 10,6 μm/m.k ( C) WAK-értékű cirkonoxid vázakra. Kontraindikáció: Fémből, alumíniumoxidból vagy üveginfiltrált cirkonoxidból készült vázak. Ha a páciens az alkotórészek egyikére allergiás.

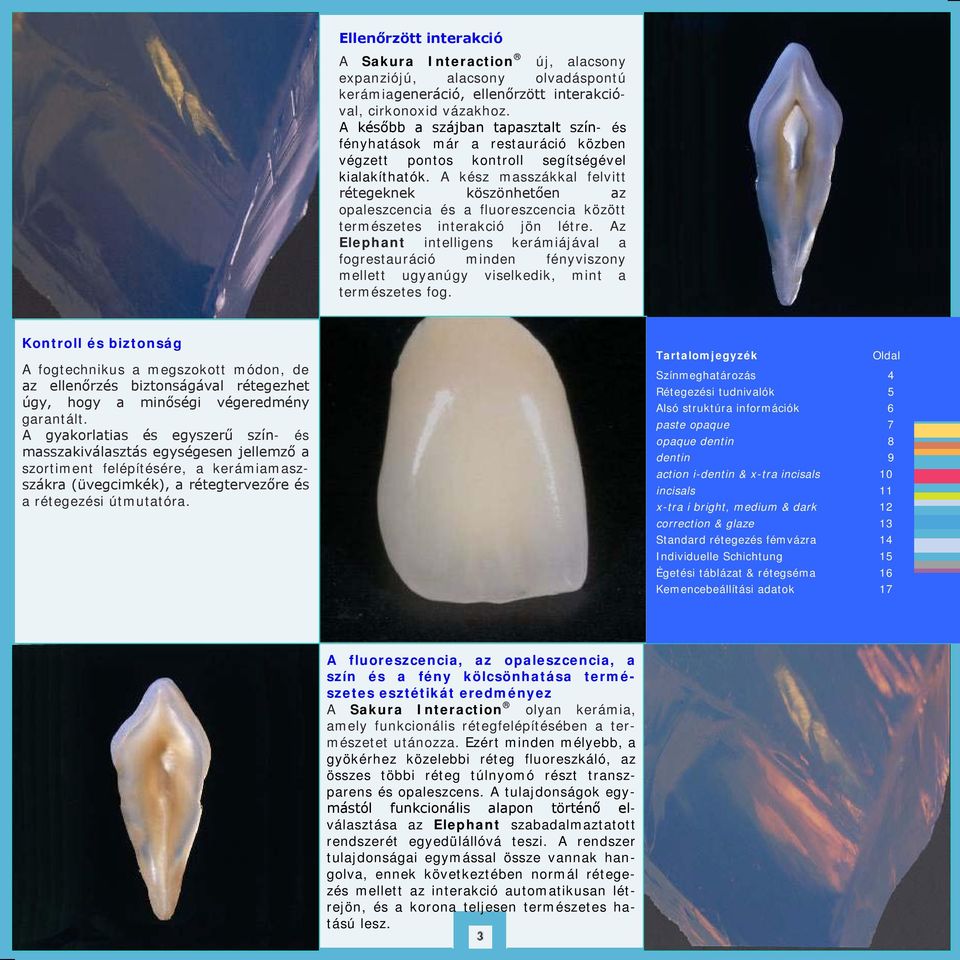

3 Ellenőrzött interakció A Sakura Interaction új, alacsony expanziójú, alacsony olvadáspontú kerámiageneráció, ellenőrzött interakcióval, cirkonoxid vázakhoz. A később a szájban tapasztalt szín- és fényhatások már a restauráció közben végzett pontos kontroll segítségével kialakíthatók. A kész masszákkal felvitt rétegeknek köszönhetően az opaleszcencia és a fluoreszcencia között természetes interakció jön létre. Az Elephant intelligens kerámiájával a fogrestauráció minden fényviszony mellett ugyanúgy viselkedik, mint a természetes fog. Kontroll és biztonság A fogtechnikus a megszokott módon, de az ellenőrzés biztonságával rétegezhet úgy, hogy a minőségi végeredmény garantált. A gyakorlatias és egyszerű szín- és masszakiválasztás egységesen jellemző a szortiment felépítésére, a kerámiamaszszákra (üvegcimkék), a rétegtervezőre és a rétegezési útmutatóra. Tartalomjegyzék Oldal Színmeghatározás 4 Rétegezési tudnivalók 5 Alsó struktúra információk 6 paste opaque 7 opaque dentin 8 dentin 9 action i-dentin & x-tra incisals 10 incisals 11 x-tra i bright, medium & dark 12 correction & glaze 13 Standard rétegezés fémvázra 14 Individuelle Schichtung 15 Égetési táblázat & rétegséma 16 Kemencebeállítási adatok 17 A fluoreszcencia, az opaleszcencia, a szín és a fény kölcsönhatása természetes esztétikát eredményez A Sakura Interaction olyan kerámia, amely funkcionális rétegfelépítésében a természetet utánozza. Ezért minden mélyebb, a gyökérhez közelebbi réteg fluoreszkáló, az összes többi réteg túlnyomó részt transzparens és opaleszcens. A tulajdonságok egymástól funkcionális alapon történő elválasztása az Elephant szabadalmaztatott rendszerét egyedülállóvá teszi. A rendszer tulajdonságai egymással össze vannak hangolva, ennek következtében normál rétegezés mellett az interakció automatikusan létrejön, és a korona teljesen természetes hatású lesz.

4 Színmeghatározás & Sakura Interaction színgyűrűk A Sakura Interaction 100%-ban kompatibilis a Lumin Vakuum/Vitapan Classical-lal. Nagyon fontos azonban, hogy a színmeghatározás és a színközvetítés során minden érintett ugyanannak a referenciaanyagnak a színéből induljon ki. Az egyszerű és abszolút biztos színmeghatározás érdekében a Sakura Interaction színgyűrűk mintái az eredeti masszákból készülnek. Opaque-dentin színgyűrű Biztonság a színmeghatározásban A Sakura Interaction esetén a színekre vonatkozó minden adat és információ összehangolt és következetes, ennek köszönhetően a fogon végzett eredeti színmeghatározás megegyezik a későbbi végeredménnyel. A különböző masszák kombinációja a rétegtervezővel egyszerűen meghatározható. Dentin színgyűrű Tudnivalók az optimális színmeghatározáshoz Tegyük fel magunknak rendszeresen az alábbi kérdéseket: Minden alkalommal ugyanolyan fényviszonyok mellett végzem a színmeghatározást? A környezet (pl. színintenzív kontrasztok) befolyásolja-e a fényérzékelésemet? A megfelelő színgyűrűt használom-e? Mindig optimális szögből (45 ) nézem-e a páciens orális státusát? Élszínek színgyűrű Színgyűrűk EREDETI anyagból

5 Rétegtervező (Layer Organizer) Milyen masszákat használjunk Lehetséges x- tra incisal színek Praktikus és egyszerű A rétegtervező praktikus és egyszerű segédeszköz az egy rétegstruktúrához szükséges masszák meghatározásához. Lentről felfelé a paste opaqueer-től az incisal-ig pontosan leolvasható, hogy mely masszák tartoznak a megadott színekhez. Egyszerűen leolvassuk és kész A rétegtervező alsó szélesebb betétlapja szemlélteti az egy rétegezés színsávján belüli helyes színkombinációkat. Az élek rétegezésekor vagy az első és második dentinégetés közötti színkorrekciókor lehetőség van a mindenkori színt x-tra i bright, x-tra i medium és x- tra i dark segítségével világosabbá vagy sötétebbé tenni. Egyedi jellemzők egyszerű kommunikáció A rétegtervező felső keskeny sávja az egyedileg kívánt speciális színjellemzők választékát szemlélteti. Ezek a színek a rétegezés utolsó szakaszában lehetővé teszik az incizális tartomány individualizálását. Az itt említett x-tra incisal tónusok mindegyike opaleszcens, és az előző rétegek interakciójának köszönhetően természetes hatást kelt.

6 Cirkonoxiddal jól kombinálható A Sakura Interaction termékünket a fejlesztés során az alábbi cirkonoxid vázakkal próbáltuk ki: Cercon Base (DeguDent) Procera All Zirkon (Nobel biocare) DC Zirkon (DCS) YZ Cubes (Vita) Lava Frame (3M ESPE) Vázelőkészítés: Sakura Interaction -nal való égetés előtt figyelmesen olvassuk el a cirkonoxid vázanyag gyártójának használati utasítását. (Az itt leírt minden teszt esetén ez megtörtént.) Vizuális ellenőrzés termikus kölcsönhatás vizsgálat után A fenti vázak Sakura Interaction - nal kipróbált minden kombinációja jó eredményeket hozott. Termikus kölcsönhatás vizsgálat Minden termékkombináción elvégezzük az Elephant termikus kölcsönhatásvizsgálati tesztjét. A vizsgálat során húszszor egymás után égetett hidakat mártunk felváltva jeges és forrásban lévő vízbe. Ezt követően az anyagon repedésvizsgálatot végzünk. Egy nap elteltével az anyagot újra megvizsgáljuk, hogy nem keletkeztek-e rajta esetleg későbbi repedések. Valamennyi termékkombinációnk hiba nélkül állta ki a próbát. Harapás-szimulációs teszt: Az Elephanton kívül a Sakura Interaction és a cirkonoxid kombinációját tesztelte a Regensburgi Egyetem is (Németország), a teszteredmények jónak bizonyultak. Az ott végzett harapásszimulációs teszt időközben jól bevált eljárássá fejlődött, amely segítségével szimulálható akár öt éves időtartam alatti terhelés a szájban. A háromtagú hidakat változó hőmérséklet mellett 1,2 milliószor terhelik 50 N rágónyomással. Elephant Dental nyomáspróba Elephant termikus kölcsönhatás vizsgálat Nyomáskísérletek Regensburgi Egyetem Németország Elephant nyomáspróba A termikus kölcsönhatás vizsgálat után minden munkát maximális nyomásellenállási próbának vetettünk alá. Az a nyomásérték, amely alatt a vázanyag és a kerámia kombinációja eltörik, megbízható információt ad az anyagkombináció szilárdsági tulajdonságairól. A mérési eredmények minden kombináció esetén megfeleltek a fémkerámia kombinációk mérési eredményeivel. Elephant Dental Regensburgi Egyetem Nyomásvizsgálati laboratórium

7 Feszültségelemzés A hőtágulási együttható a Sakura Interaction -t kiválóan alkalmassá teszi a cirkonoxid-vázakhoz történő felhasználásra. Az Elephant az Amszterdami Egyetem által az égetett koronák hűlési feszültségeinek megállapítására kidolgozott számítási modell alapján a 9,9 μm/m.k ( C) WAK-érték mellett döntött. Kiindulási pontként a kerámia tágulási értékei, a vázanyag és a felvitt rétegvastagság szolgált. Sakura Interaction biotanúsítvány Ajánlott eszközök Biokompatibilitási teszt 1 Vázelőkészítés: Az 1. rendszer (System 1) a Carrara PdF és a Carrara Interaction bevált kombinációja. Ugyanez a feszültségfelépítés (zöld) látható a 2. rendszernél (System 2). A 3. rendszer (System 3) a feszültségeloszlást szemlélteti olyan kerámia alkalmazása esetén, amelynek túl alacsony a tágulása. Ennek következtében a cirkonoxidban (piros) viszonylag magas húzófeszültség keletkezik. Az anyag ezt jól viseli, de az okkluzális tartományban (sárga) túl magas lesz a húzófeszültség, ami negatív következményeket eredményezhet. A Sakura Interaction citotoxikus jellemzőinek meghatározása a L-929- Fibrobalst-módszerrel történt; Test on extracts, XTT-Staining EN ISO :1999, EN ISO :2002 és EN ISO 7405:1997 (5.4.a)3) alapján. Teszteredmény: A Sakura Interaction nem rendelkezik citotoxikus tulajdonságokkal. Dr. Henning & Co Dental Engineering Basel, Svájc Sakura Interaction -nal való égetés előtt figyelmesen olvassuk el a cirkonoxid vázanyag gyártójának használati utasítását. (Az itt leírt minden teszt esetén ez megtörtént.) ACTA, Amsterdami Egyetem Amsterdam-Hollandia 7 2 Cirkonoxid váz

8 i Ecset és ecsettisztító folyadék: Figyelem! A pastaopaquer használatra kész kiszerelésű. A mellékelt folyadékot csak az ecset nedvesítésére vagy tisztítására használjuk. Az egyes munkafázisok között az ecsetet ne tisztítsuk vízben. Ha a pastaopaquer vízzel érintkezik, égetéskor az anyagban repedések és buborékok keletkezhetnek 2 Felvitt pastaopaquer Rendelkezésre álló színek: A1, A2, A3, A3,5, A4,B1, B2, B3, B4, C1, C2, C3, C4, D2, D3, D4 2 Feldolgozás: Első opáquer réteg: A tubusból csak annyi anyagot nyomjunk ki, amennyire szükség van Használjuk a mellékelt pastaopaquer ecsetet Anyagot jól keverjük át Az első réteget egyenletes fedést biztosítva incizális irányból cervikális irányba vigyük fel Recés profilú fémeszközzel a felületet még simábbá, tömörebbé tehetjük Égetési tábla: Szárítás Starthőm. Vákumstart Felfűtés 7 min. 400 C 400 C 60 C/min. Véghőm. Tartási idő Kinézet 920 C 2 min. selymesen matt Az optimális rétegfelépítés érdekében ragaszkodjunk a rétegtervező színfelépítési sémájához. 3 Feldolgozás: Rendelkezésre álló színek: A1, A2, A3, A3,5, A4,B1, B2, B3, B4, C1, C2, C3, C4, D2, D3, D4 Az opaque-dentin a dentin-nel együtt a komplett színfelépítés alapszínét (alaprétegét) képezi. A Sakura Interaction esetén a fluoreszcencia a mélyebben lévő anyagokban koncentrálódik, az innen visszaverődő fehér fény növeli a transzparensebb felső rétegek opaleszcenciáját. Az opaque-dentin felhasználására további lehetőség kínálkozik ott, ahol kevés a hely, ezenkívül alacsonyabb transzlucenciát szeretnénk. Ez lehet pl. a köztes tagok bazális vagy palatinális/lingvális oldalán, valamint általában ott, ahol egy normál kerámiaréteg felvitelére kevés hely áll rendelkezésre. 3 Opaque-dentin felvitele

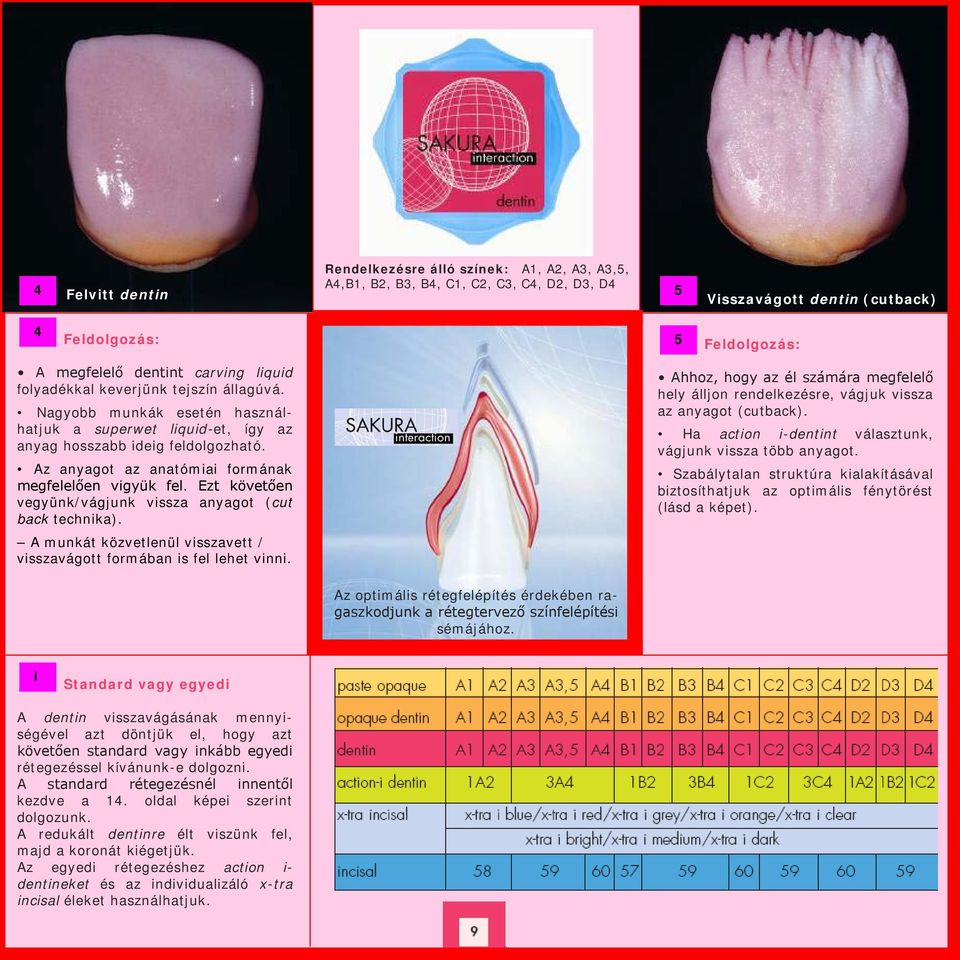

9 Rendelkezésre álló színek: A1, A2, A3, A3,5, 4 Felvitt dentin A4,B1, B2, B3, B4, C1, C2, C3, C4, D2, D3, D4 5 Visszavágott dentin (cutback) 4 Feldolgozás: 5 Feldolgozás: A megfelelő dentint carving liquid folyadékkal keverjünk tejszín állagúvá. Nagyobb munkák esetén használhatjuk a superwet liquid-et, így az anyag hosszabb ideig feldolgozható. Az anyagot az anatómiai formának megfelelően vigyük fel. Ezt követően vegyünk/vágjunk vissza anyagot (cut back technika). A munkát közvetlenül visszavett / visszavágott formában is fel lehet vinni. Ahhoz, hogy az él számára megfelelő hely álljon rendelkezésre, vágjuk vissza az anyagot (cutback). Ha action i-dentint választunk, vágjunk vissza több anyagot. Szabálytalan struktúra kialakításával biztosíthatjuk az optimális fénytörést (lásd a képet). Az optimális rétegfelépítés érdekében ragaszkodjunk a rétegtervező színfelépítési sémájához. i Standard vagy egyedi A dentin visszavágásának mennyiségével azt döntjük el, hogy azt követően standard vagy inkább egyedi rétegezéssel kívánunk-e dolgozni. A standard rétegezésnél innentől kezdve a 14. oldal képei szerint dolgozunk. A redukált dentinre élt viszünk fel, majd a koronát kiégetjük. Az egyedi rétegezéshez action i- dentineket és az individualizáló x-tra incisal éleket használhatjuk.

10 6 Feldolgozás: 6 Felvitt action i-dentin Rendelkezésre álló színek: 1A2, 3A4, 1B2, 3B4, 1C2, 3C4 Az action i-dentinek szín és világosság szerint csoportosított fluoreszkáló dentinek karakterisztikák bevitelére az incizális tartományban (pl. mamelonok) vagy a korona chromájának befolyásolására szolgálnak. i = incizális, i = individuális, i = intenzív, i = interaktív A dentinmasszákhoz hasonlóan az anyagot carving liquid folyadékkal keverjük tejszín állagúvá. Nagyobb munkák esetén használhatjuk a superwet liquid-et, így az anyag hosszabb ideig feldolgozható. Az optimális rétegfelépítés érdekében ragaszkodjunk a rétegtervező színfelépítési sémájához. Rendelkezésre álló színek: X-tray i kék, x-tray i vörös, x-tray i narancs, x-tray i szürke, x-tray i clear 7 Garantált siker az individualizálásban Az x-tra incisal élek között megkülönböztetünk világosságot (fényértéket) irányító (11. és 12. oldal) és individualizáló masszákat. Utóbbiak kaphatók x-tra i red, x-tra i grey, x-tra i orange, x-tra i blue és x-tra i clear színben. Opaleszcensek, ezért nagyon egyszerűvé teszik az él peremterületének individualizálását. Az x-tra incisal blue-ra rétegezzünk mindig incisal-t. 7a Individualizáló x-tra i i l él k 7b Különböző x-tra incisal-ok felvitele i i l él k

11 8a incisalis keret Rendelkezésre álló színek: 57, 58, 59, 60 8b Incizális lamella rétegezés 8a Feldolgozás Az Sakura Interaction incisal-ok valódi opaleszkáló tulajdonságaiknak köszönhetően a fog természetes környezetében esztétikus összhatást biztosítanak. Az alatta lévő fluoreszkáló rétegekkel együtt ez a koronának teljesen természetes megjelenést kölcsönöz változó fényhatások mellett is. A tulajdonságok optimális kihasználása érdekében fontos, hogy ezt a masszát csak viszonylag vékony rétegben vigyük fel. Mint a dentin-nél, az anyagot carving liquid folyadékkal keverjük tejszín állagúvá. Nagyobb munkák esetén használhatjuk a superwet liquid-et, így az anyag hosszabb ideig feldolgozható. Az optimális rétegfelépítés érdekében ragaszkodjunk a rétegtervező színfelépítési sémájához. 8b Feldolgozás Az incisal élek jól használhatók lamella rétegtechnikában az x-tra incisalokkal. 9 Egy lehelettel sötétebb Az x-tra incisal bright, medium és dark-kal nagyon pontosan irányítható egy szín ún. színértéke. Ha pl. a megrendelésen az áll, hogy fognyak egy picivel sötétebb, a rétegezésnek ebben a fázisában lehetőség van ezt a hatást a fognyak tartományban x-tra i dark segítségével elérni. 9a incisal-lal kompletté téve 9b Palatinális nézetben

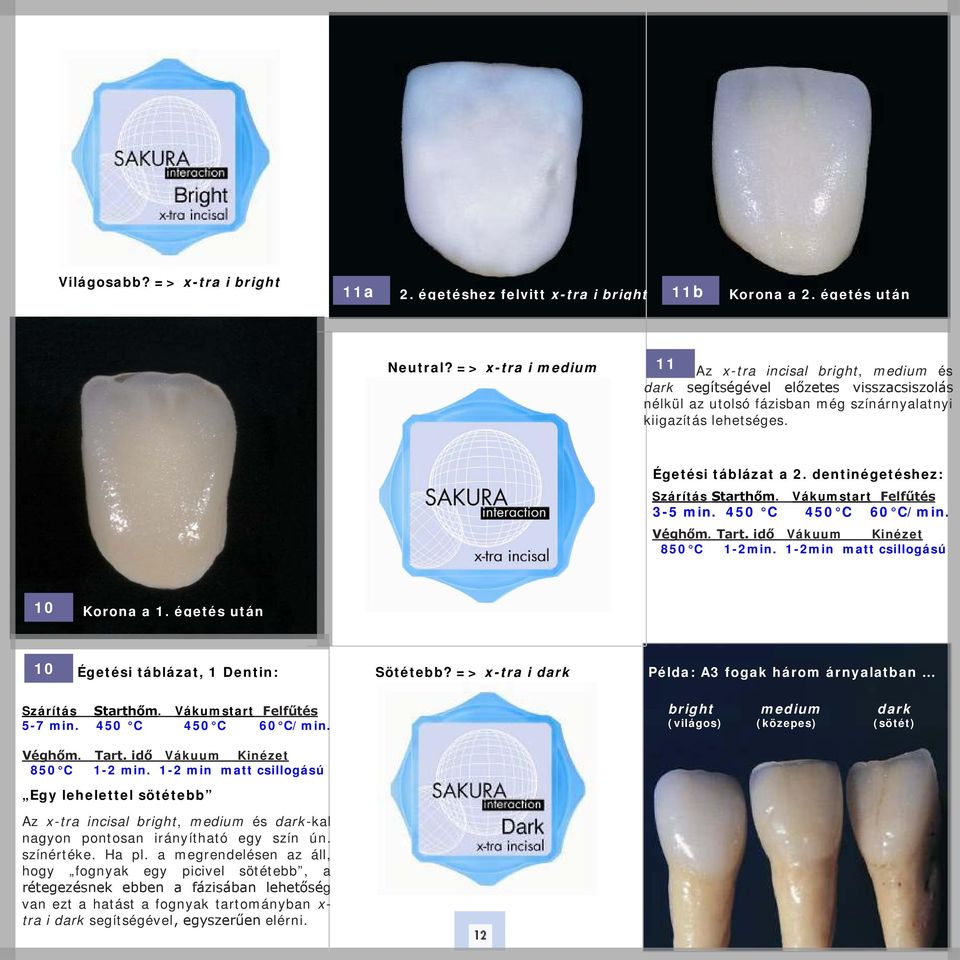

12 Világosabb? => x-tra i bright 11a 2. égetéshez felvitt x-tra i bright 11b Korona a 2. égetés után Neutral? => x-tra i medium 11 Az x-tra incisal bright, medium és dark segítségével előzetes visszacsiszolás nélkül az utolsó fázisban még színárnyalatnyi kiigazítás lehetséges. Égetési táblázat a 2. dentinégetéshez: Szárítás Starthőm. Vákumstart Felfűtés 3-5 min. 450 C 450 C 60 C/min. Véghőm. Tart. idő Vákuum Kinézet 850 C 1-2min. 1-2min matt csillogású 10 Korona a 1. égetés után 10 Égetési táblázat, 1 Dentin: Sötétebb? => x-tra i dark Szárítás Starthőm. Vákumstart Felfűtés 5-7 min. 450 C 450 C 60 C/min. Példa: A3 fogak három árnyalatban bright medium dark (világos) (közepes) (sötét) Véghőm. Tart. idő Vákuum Kinézet 850 C 1-2 min. 1-2 min matt csillogású Egy lehelettel sötétebb Az x-tra incisal bright, medium és dark-kal nagyon pontosan irányítható egy szín ún. színértéke. Ha pl. a megrendelésen az áll, hogy fognyak egy picivel sötétebb, a rétegezésnek ebben a fázisában lehetőség van ezt a hatást a fognyak tartományban x- tra i dark segítségével, egyszerűen elérni.

13 i Feldolgozás: correction-t a carving liquid folyadékkal keverjük össze tejszín halmazállapotúvá A masszát a kívánt mennyiségben vigyük fel a megfelelő helyre és jól tömörítsük Égetés az égetési táblázat szerint Égetési táblázat 1: Szárítás Starthőm. Vákuum Felfűtés 3-5 min. 450 C IGEN 60 C/min. Véghőm. Tartási. Vakuum Kinézet 780 C 1-2 min. 1 min félcsillogó Az Antagon Interaction -hoz és a Carrara Interaction -hoz készült universale glaze NEM(!) alkalmas a Sakura Interaction -hoz. Az alacsony WAK-érték miatt csak Sakura Interaction glaze-t használjunk! i Egyszerű javítóanyag: A Sakura Interaction correction pigmens nélküli alacsony olvadáspontú massza, amely fizikai tulajdonságait tekintetében a Sakura Interaction - hoz van hangolva. Alkalmazási terület: Kontaktpontok korrekciója Okkluzális és incizális élek javítása Felszíni formák javítása i Felületalakítás: az optimális opaleszcencia záloga A fogrestauráció későbbi esztétikai hatása tekintetében a felület kialakításának döntő jelentősége van. Az ezüstpor segítségével a gipszmodell szomszéd elemeinek felszíni struktúrája jól láthatóvá tehető. 12 Feldolgozás: A Sakura Interaction glazúrt a stains liquid folyadékkal keverjük egyenletes, sűrű halmazállapotúvá. Anyagot egyenletesen vékonyan vigyük fel a felszínre. Égetés az égetési táblázatnak megfelelően. Égetési táblázat: Szárítás Starthőm. Vákuum Felfűtés 2-3 min. 450 C NEM 60 C/min. Véghőm. Tartási. Vakuum Kinézet 810 C 1-2 min. NEM csillogó 12 Elkészült korona

14 1 Pastaopaquer 2 Opaq-Dentin 3 Dentin komplett A rétegezés nyomonkövetése lépésről lépésre az Sakura Interaction Standard rétegtechnikánál 4 Dentin visszavágva (cutback) 5 6 Incizális keret Az él rétegezve Első égetés Korrektúrégetés A kész korona

15 1 Pastaopaquer felvitele 2 Opaq-Dentin réteg felvitele 3 A redukált Dentinréteg (cutback) Az egyéni rétegtechnika nyomonkövetése lépésről lépésre az Sakura Interaction kerámiánál 4 Az action i-dentin felhelyezése 5 Az x-tray incizalisok felhelyezése 6 Az incizalis keret 7 Az ún. éli szendvicsstruktúra 8 9 A komplett éli kialakítás készen Az elkészült korona

16 StratoPlus StratoPress 1. Dentin 2. Dentin Korrekciós égetés Pastaopaquer Fényégetés Előmelegítés - Starthőmérséklet (ºC) Szárítási/előmelegítési idő (perc) Hőmérsékletemelkedés (ºC/min) Véghőmérséklet (ºC) Tartásidő vakuumban (perc) Tartásidő vakuum nélkül (perc) ,5 1 Vákuumstart (ºC) StratoPress Vákuumstopp (ºC) Fontos! A megadott égetési hőmérsékletek irányadó értékek. Különböző kemenceteljesítmények miatt ettől való eltérések előfordulhatnak. Ilyenkor korrekcióra van szükség. Minden égetési fázist gyorsan (0 min.) hűtsünk le. A váz előkészítése FONTOS! Mielőtt a Sakura Interaction kerámiával elkezdünk dolgozni, olvassuk el figyelmesen a cirkonváz alapanyagának gyártójának, használati utasításait. I Információra van szüksége a kerámiaégetési paramétereinek beállításával kapcsolatban? Esetleg kérdése van a rétegtechnika kialakításáról? I Ne habozzon! Kérdezze szakavatott, kiképzett fogtechnikus kollégáinkat! 1,Galambosi Tünde:(Veszprém-FOG-HÁZ Kft) Tel.: 30/ Mail: galambosi.tunde@gmail.com Web: 2, Kapuvári Pál: (Szeged - Alfa- Omega Dent) Tel.: 20/ Mail: kapuvaripal@vipmail.hu Web: 3, Karsai András: (Letenye-Dent-Art 98 Kft.) Tel.: 30/ Mail: karsaia@hu.inter.net Web: 4, Szőnyi Krisztián: (Miskolc F & E Kft.) Tel.: 20/ Mail: fande@fande.hu Web: 5, Dudás László: (Budapest ) Tel.: 70/ Mail: ifjdudas@gmail.com Web:

17 Vacumat 2500 Starthőmérséklet Véghőmérséklet Szárítási idő Hőm. Emelkedés Tartási idő Vakuumidő Pastaopaquer 400 ºC 920 ºC Dentinégetés 450 ºC 850 ºC Dentinégetés 450 ºC 845 ºC Fényégetés 450 ºC 810 ºC Korrekturégetés 450 ºC 780 ºC Fontos! A megadott égetési hőmérsékletek irányadó értékek. Különböző kemenceteljesítmények miatt ettől való eltérések előfordulhatnak. Ilyenkor korrekcióra van szükség. Minden égetési fázist gyorsan (0 min.) hűtsünk le. Austromat 3001 Pastaopaquer C450 T180 T240 L9V9 T060 C920 T60 VO T60 CO LO T2 C Dentinégetés C450 T120 T180 L9V9 T060 C850 T60 VO T60 CO LO T2 C Dentinégetés C450 T120 T120 L9V9 T060 C845 T60 VO T60 CO LO T2 C450 Fényégetés C450 T120 T120 L9 T060 C810 T60 VO T90 CO LO T2 C450 Korrekturégetés C450 T120 T180 L9V9 T060 C780 T60 VO T60 CO LO T2 C450 Programat P90 / P95 Starthőmérséklet Hőm. Emelkedés Véghőmérséklet Zárásidő Tartási idő Vakuum Be Vakuum Ki Pastaopaquer 400 ºC ºC ºC 920 ºC 1. Dentinégetés 400 ºC ºC ºC 850 ºC 2. Dentinégetés 400 ºC ºC ºC 845 ºC Fényégetés 400 ºC ºC ºC 810 ºC Korrekturégetés 400 ºC ºC ºC 780 ºC

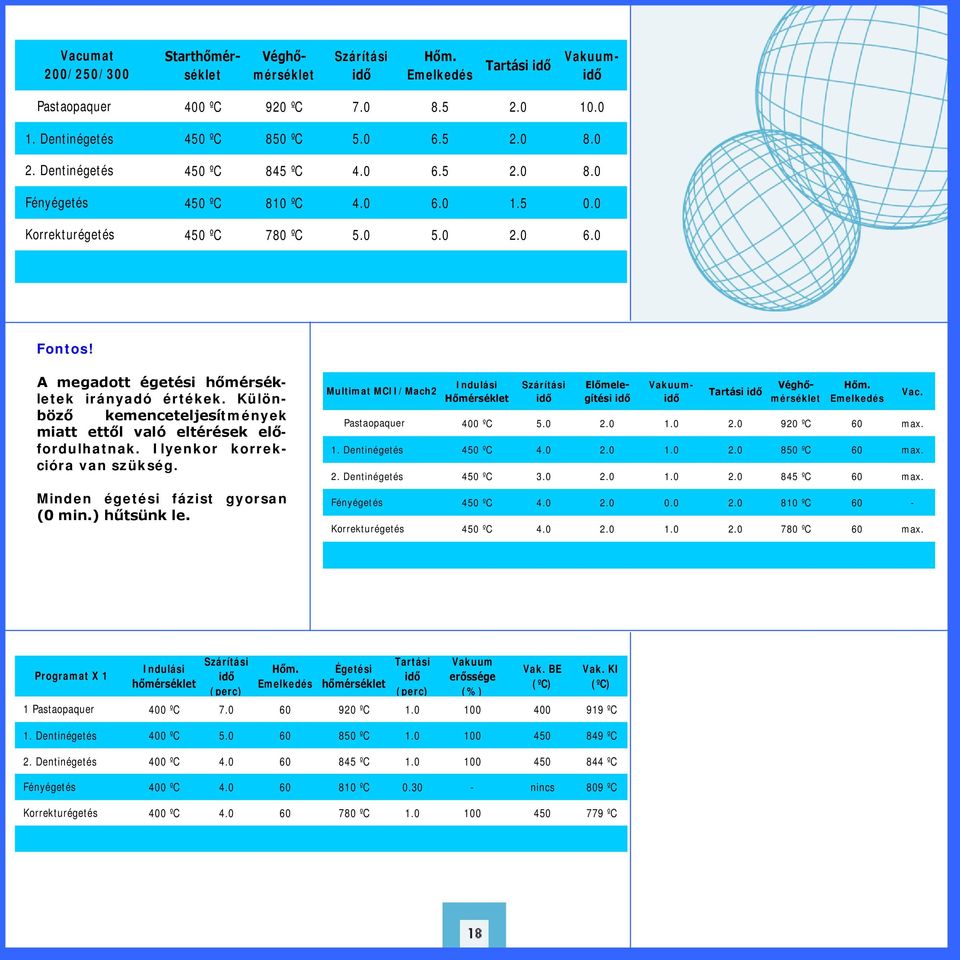

18 Vacumat 200/250/300 Starthőmérséklet Véghőmérséklet Szárítási idő Hőm. Emelkedés Tartási idő Vakuumidő Pastaopaquer 400 ºC 920 ºC Dentinégetés 450 ºC 850 ºC Dentinégetés Fényégetés Korrekturégetés 450 ºC 845 ºC ºC 810 ºC ºC 780 ºC Fontos! A megadott égetési hőmérsékletek irányadó értékek. Különböző kemenceteljesítmények miatt ettől való eltérések előfordulhatnak. Ilyenkor korrekcióra van szükség. Minden égetési fázist gyorsan (0 min.) hűtsünk le. Multimat MCII/Mach2 Pastaopaquer Indulási Hőmérséklet Szárítási idő Előmelegítési idő Vakuumidő Tartási idő Véghőmérséklet Hőm. Emelkedés 400 ºC ºC 60 max. 1. Dentinégetés 450 ºC ºC 60 max. 2. Dentinégetés 450 ºC ºC 60 max. Fényégetés Korrekturégetés 450 ºC ºC ºC ºC 60 max. Vac. Programat X 1 1 Pastaopaquer Indulási hőmérséklet Szárítási idő (perc) Hőm. Emelkedés Égetési hőmérséklet Tartási idő (perc) Vakuum erőssége (%) Vak. BE (ºC) Vak. KI (ºC) 400 ºC ºC ºC 1. Dentinégetés 400 ºC ºC ºC 2. Dentinégetés 400 ºC ºC ºC Fényégetés Korrekturégetés 400 ºC ºC nincs 809 ºC 400 ºC ºC ºC

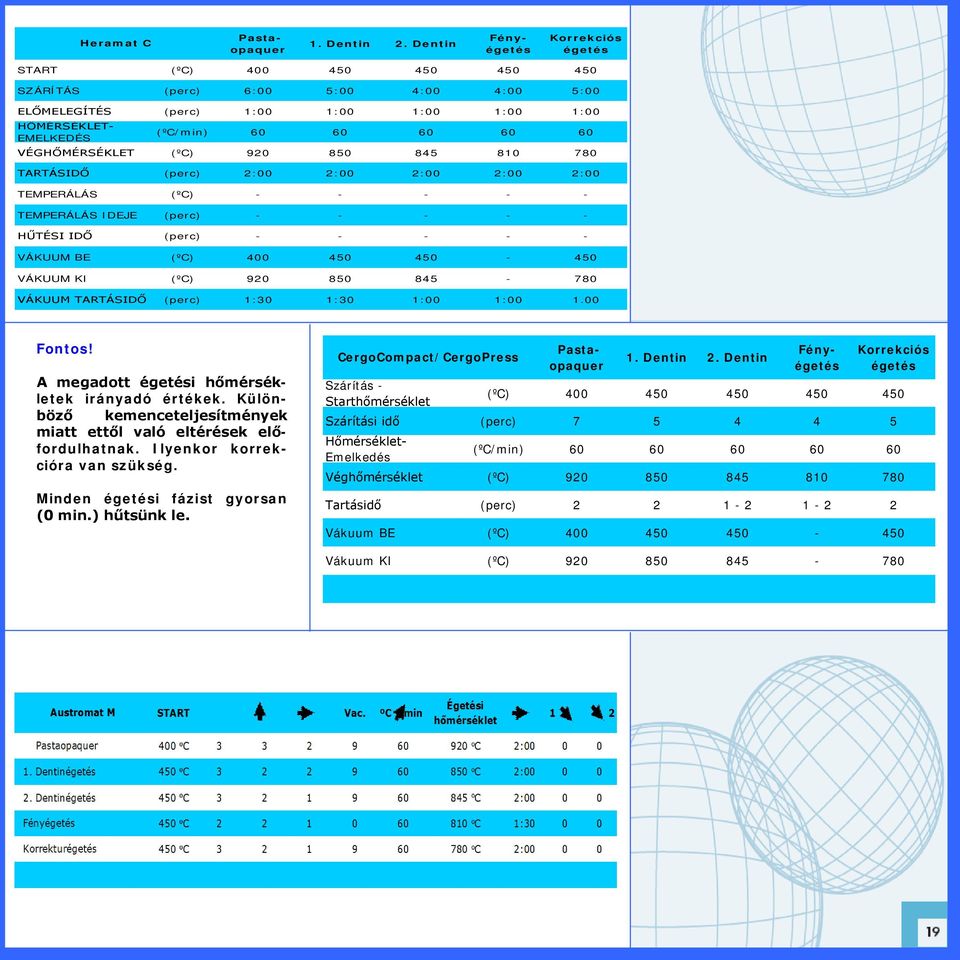

19 Heramat C 1. Dentin 2. Dentin Pastaopaquer Fényégetés Korrekciós égetés START (ºC) SZÁRÍTÁS (perc) 6:00 5:00 4:00 4:00 5:00 ELŐMELEGÍTÉS (perc) 1:00 1:00 1:00 1:00 1:00 HŐMÉRSÉKLET- EMELKEDÉS (ºC/min) VÉGHŐMÉRSÉKLET (ºC) TARTÁSIDŐ (perc) 2:00 2:00 2:00 2:00 2:00 TEMPERÁLÁS (ºC) TEMPERÁLÁS IDEJE (perc) HŰTÉSI IDŐ (perc) VÁKUUM BE (ºC) VÁKUUM KI (ºC) VÁKUUM TARTÁSIDŐ (perc) 1:30 1:30 1:00 1: Fontos! A megadott égetési hőmérsékletek irányadó értékek. Különböző kemenceteljesítmények miatt ettől való eltérések előfordulhatnak. Ilyenkor korrekcióra van szükség. Minden égetési fázist gyorsan (0 min.) hűtsünk le. CergoCompact/CergoPress 1. Dentin 2. Dentin Korrekciós égetés Pastaopaquer Fényégetés Szárítás - Starthőmérséklet (ºC) Szárítási idő (perc) Hőmérséklet- Emelkedés (ºC/min) Véghőmérséklet (ºC) Tartásidő (perc) Vákuum BE (ºC) Vákuum KI (ºC)

20 Kiadványban szereplő képek: ZTM Jan Schünemann (Bielefeld, Németország) Od. Fabiano Bolzani (Trezzano Rosa, Olaszország) Jürgen Gebhardt (Heroldsberg, Németország) Sakura Interaction alacsony expanziójú, alacsony olvadáspontú fogászati kerámia cirkonoxid vázakhoz. A Sakura Interaction probléma nélkül égethető 10,0 10,6 μm/m.k ( C) WAK-értékű cirkonoxid vázakra. Magyarországon forgalmazza: Budapest: Kiss Zoltán 1091 Budapest Viola u Tel.: 30 / Kissné Farmati Gréti Tel.: 30 / É-Ny Magyarország: Bíró Gábor 8230 Balatonfüred Tel.: 30 / K-Ny Magyarország: Tóth Csaba 8360 Keszthely Tel.: 30 / D-Ny Magyarország: Skoda István 8885 Valkonya Tel.: 30 / Szeged: Hitri Fedor 6726 Szeged Tel.: 30 / Sopron: DentAvantgArt 9400 Sopron Virágvölgyi u. 59. Tel.: 99 / , Fax.: 99 / WEB.: .: dentav@t-online.hu Gyártó: Elephant Dental B.V. Verlengde Lageweg PM Hoorn, Hollandia Tel.: Fax.: info@elephant.nl Web:
