II. rész tartalomjegyzéke

Átírás

1 II. rész

2

3

4

5 II. rész tartalomjegyzéke Esettanulmányok Vízelvezetés korszerű elemei Kalandozások a nagyvilágban még egy kicsit a vízáteresztő pályaszerkezetekről Oktatás, képzés Építő és fenntartó gépek A hézagzárás fontosságáról anyagairól Tapintható kövekről 5

6 6

7 3 a magyar igazság! (vagy gyakoroljuk az útépítést) 1. vízáteresztő rétegrend 2. Beton alap+fuga 3. SIKA Fastfix 133 TP 7

8

9

10

11 Anyagminőség: döntő tényező Nyomószilárdság 20 C, 28 nap Hajlítószilárdság 20 C, 28 nap SIKA Fastfix 133 M0 beton burkolata 70 N/mm 2 37 N/mm 2 12 N/mm 2 3 N/mm 2 11

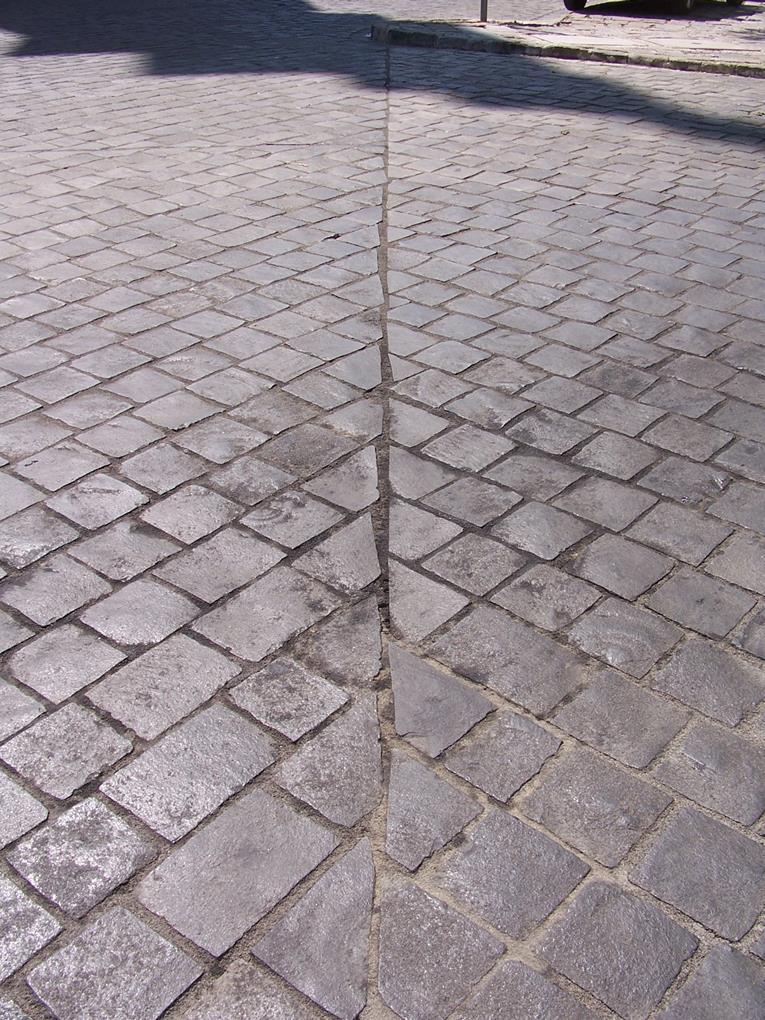

12

13

14 Forrás: Pierres naturelles (RGRA) Terjeszkedési hézagot kell képezni 20-25m 2 -ként, egyes kőtípusok esetében 40-50m 2 -ként, diagonál rakásminta esetén 8-10m-ként.

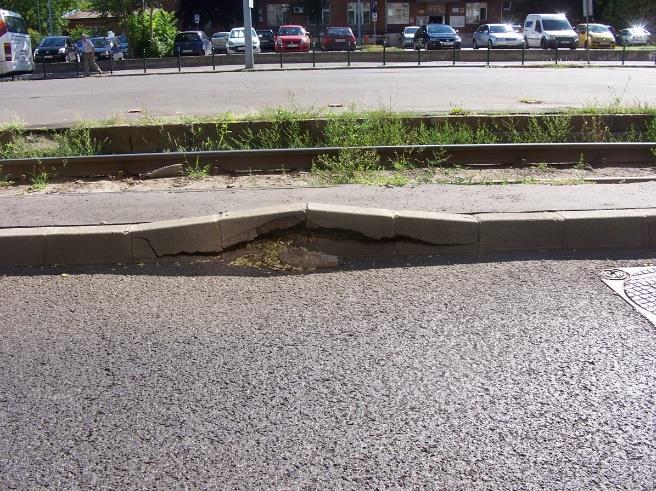

15 15

16

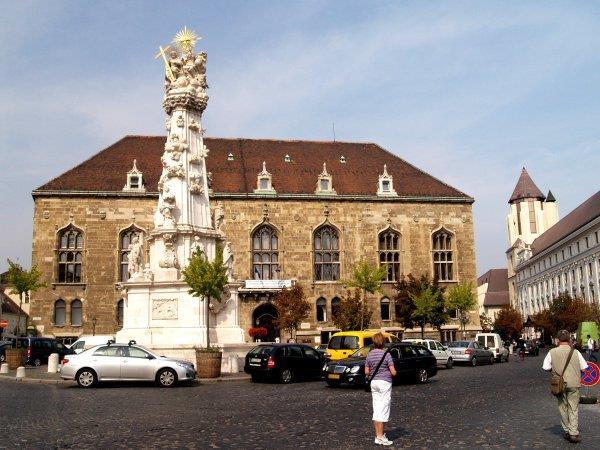

17 A ritka kivételek egyike a minőségi térkő burkolásra: Vár, Kard utca 17

18 Tanulság Autóbusz forgalom Földmű teteje E 2 65 N/mm 2 A félmerev (Ckt), vagy merev (C12/16) betonalap SIKA Fastfix ágyazó habarcs + 2/4 zúzalék Hézagolás (SIKA Fastfix hézagoló habarccsal) Terjeszkedési hézag teljes keresztmetszet átmetszésével faltól falig 18

19 Esettanulmány II. Helyszín: Lényegtelen, a jelenség a fontos! Terv: Vízáteresztő rétegrend Adria típusú mészkőből Jótállás: 10 év! Kő származási helye: Szerbia Minőség tanúsítás: belgrádi minőségtanúsítási hivatal, szerb nyelven Fagyással szembeni ellenállás: 20 fagyási ciklus 19

20 20

21 Hogyan lesz a ciklopsz kőből 9 év alatt murva? Kiírás (tervező): Adria mészkő Belgrádi minősítő intézet tanúsítványa (20 fagyási ciklust bír) Műszaki ellenőr? Vízáteresztő rétegrend, talajvíz 1,5 m mélyen k cm/sec Építtető!!! 21

22 Esettanulmány III. Budapest, Erzsébet tér, vagy gyakoroljuk az útépítést 31 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30

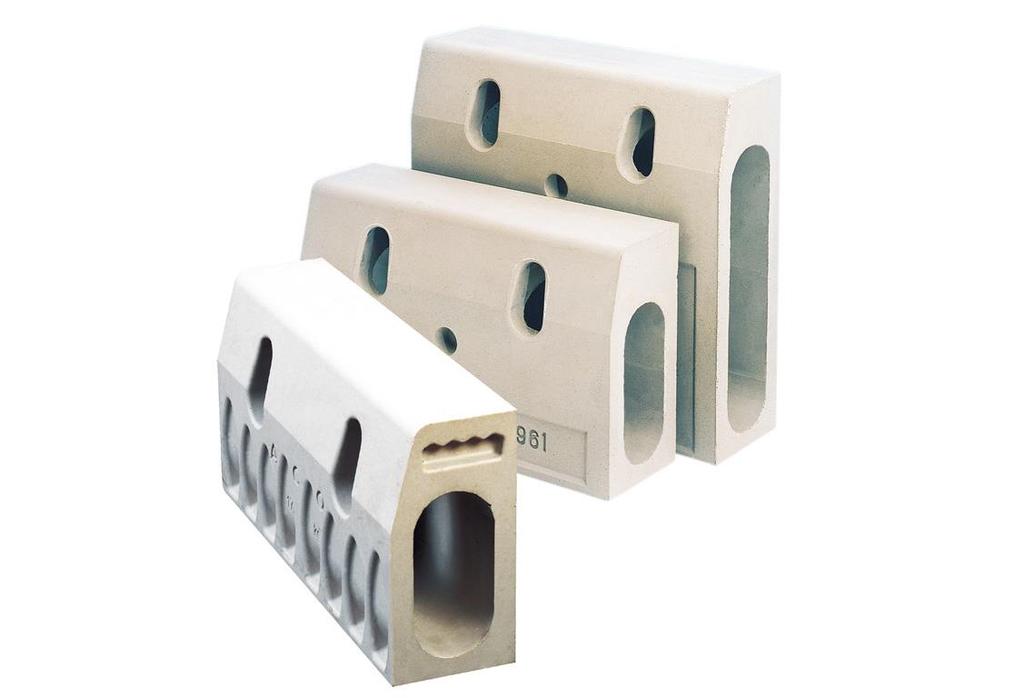

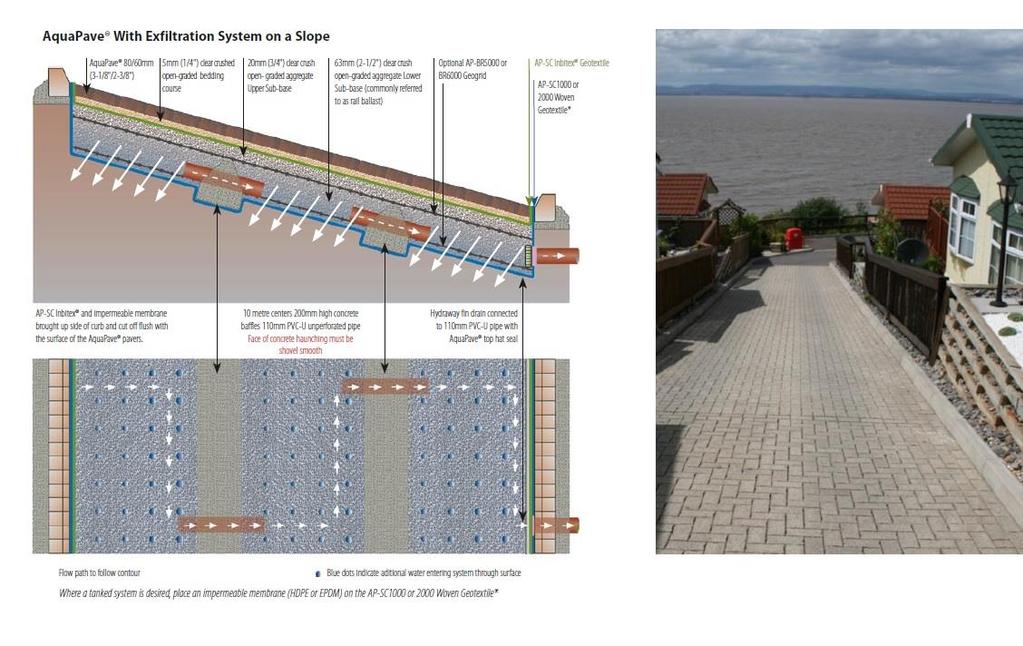

31 Felszíni csapadékvíz elvezetés intelligens megoldásai 31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47 A hibák típusainak megoszlása Forrás: Soenke: Quality improvement with continuous job-site monitoring (XI. Nemzetközi betonkő konferencián tartott előadásából) 47

48 48

49

50

51

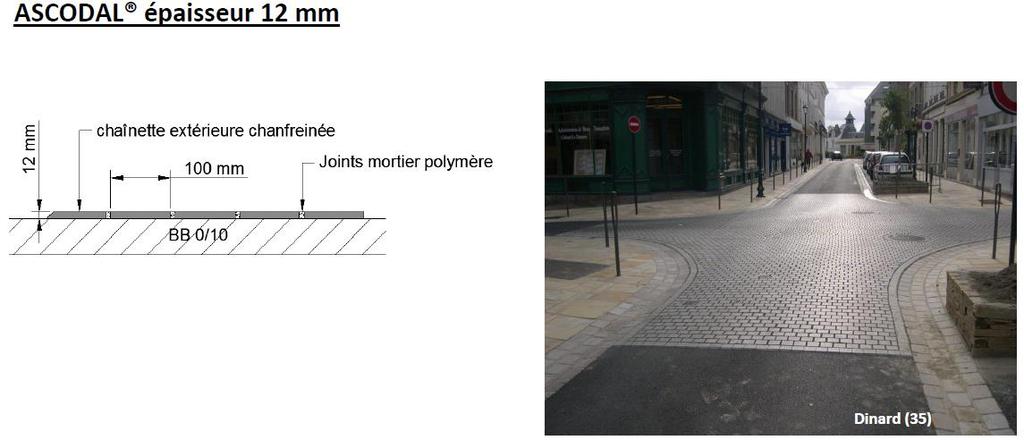

52

53 53

54 Ragasztott vékony kőburkolat Vékonyköves ragasztott burkolat, Franciaország 54

55 55

56 56

57 57

58 DR.BRIAN SHACKEL élt 71 évet meghalt 2012.nov.18 58

59

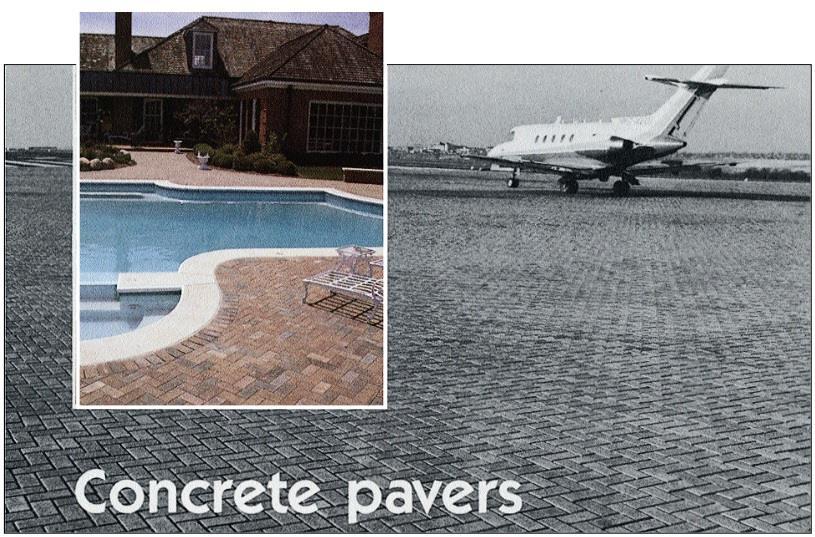

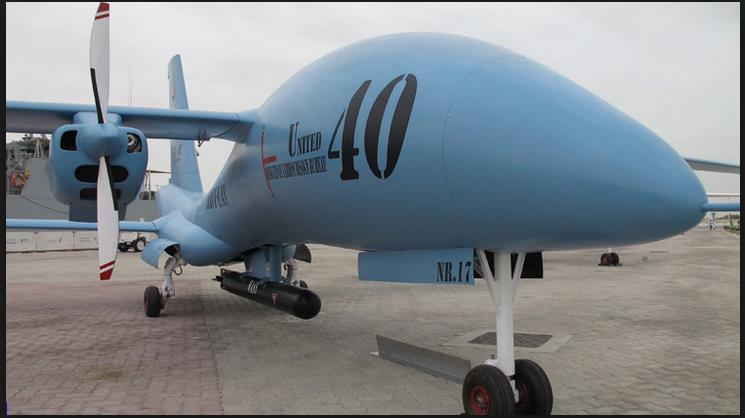

60 JOHN KNAPTON PhD 62 éves NEW CASTLE Egyetem kiemelkedő térkőtudósa 60

61 JOHN EMERY PAVING CONSULTANS Pte. Ltd. M. LAZAR 61

62 REPÜLŐTEREK

63

64 1. Példa: London Luton magánrepülőtér, Nemzetközi kiselemes világkonferencia, Buenos Aires. Angliában ekkor már 30! Éve használták ezt a burkolatot nehéz terhelésre is. 64

65

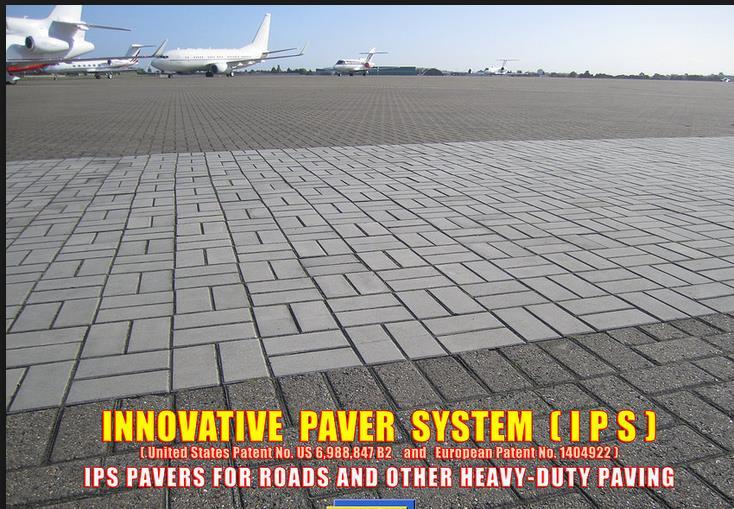

66 Michael Lazar és John Emery által kifejlesztett térkövek Egy innovatív technológia az angolul tongue and groove (nyelv és horony)-nak nevezett kövek, különösen nagy terhelésekre 7-szeres erővel lehet csak kimozdítani mint a hagyományos térkőkapcsolatokat 66

67 2. példa: Hong Kong nemzetközi repülőtér 67

68 68

69 A hong-kongi repülőtér rétegrendje, 3% cementtel stabilizálva a plasztikus deformáció csökkentésére 69

70 70

71 71

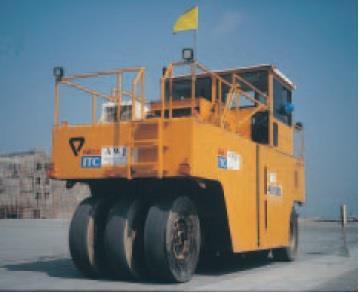

72 72

73 73

74

75 A felhasznált térkő tulajdonságai Vastagság: 80mm Beton minőség: C40/50 Porózusság: 0,347 Vízáteresztő képesség: 0,019m/s 75

76 MILYEN LEHET A FELÜLETE A KŐNEK????????

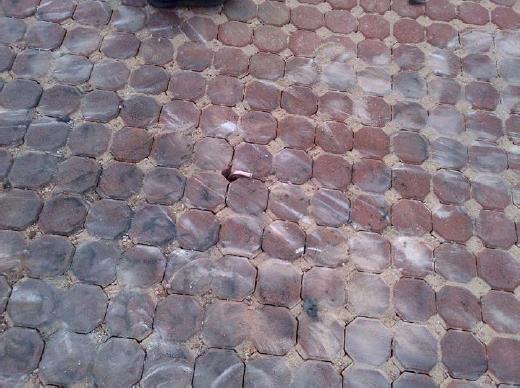

77 77

78 78

79 Repülőtér 8cm-es térkő BS6717. szerint Minimális, zárt, halszálkás hézag Ágyazás: jól graduált 3% finom rész 0,075mm micro deval max 2% finom rész 450g/m 2 geotextil, bitumen emulziós permetezéssel alap 98%tömörség talaj 10% CBR Konténer bázis 10cm-es térkő, egyedi tulajdonságú Nem zárt, halszálkás hézag Ágyazás: jól graduált 3% finom rész 0,075mm micro deval max 2% finom rész 450g/m 2 geotextil, bitumen emulziós permetezéssel alap 98%tömörség talaj 10% CBR 79

80 Hazai lehetőségek Einstein Térkő használata (Semmelrock Stein and design) Megfelelő pályaszerkezet víztelenítés Egészen kiváló alaprétegek Baggeres ágyazat Einstein speciális térkő (Példa Móricz Zs.K.) körtér 80

81 81

82 82

83

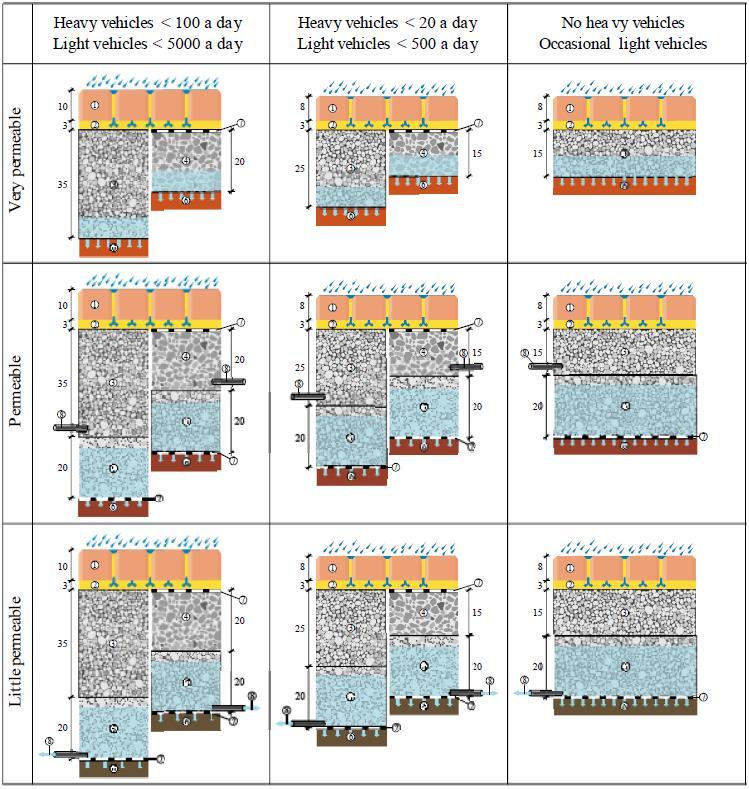

84 Nagy esésű szakaszokon 12%-30m,15%-20m,20%15m 84

85

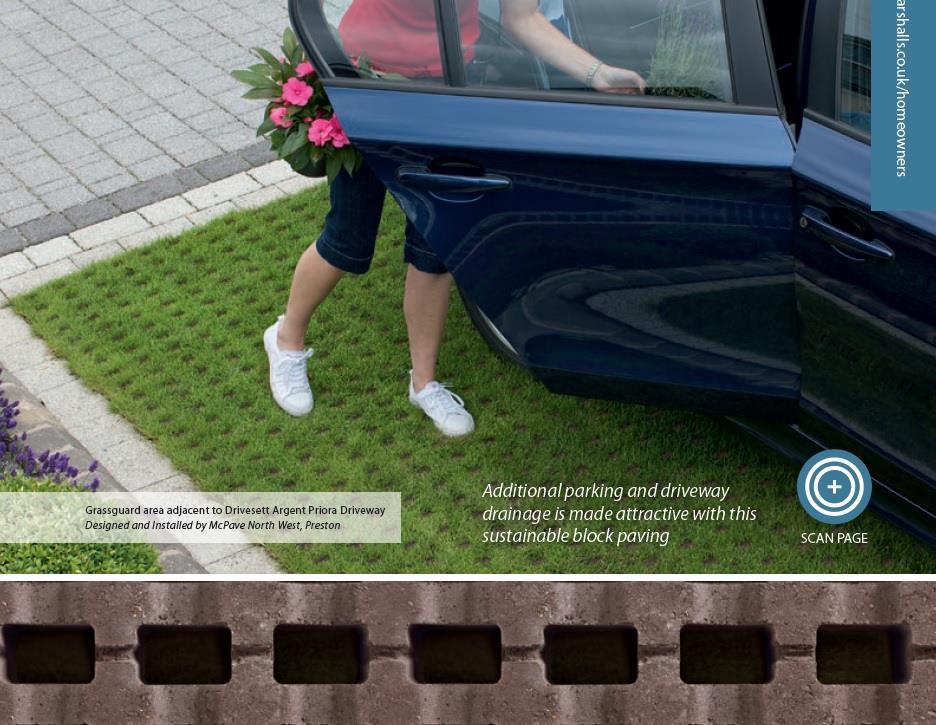

86 Vízáteresztő rétegrend előnyben részesítése Észak-Belgiumban építési engedélyt csak olyan házakra adnak ki, amely rendelkezik 5000l-es esővíz gyűjtő tartállyal. Az esővizet öntözésre használják, mint nálunk a fúrt kutakat. A tartály túlfolyója a burkolat alá vezeti a többletvizet, így a térkő burkolatok alaprétegei víztározó funkciót is betöltenek. Alacsony terhelésű mellékutak esetén kivitelezhető (max 100 kamion/nap, max 30-50km/h)

87 Forrás: Anne Beeldens

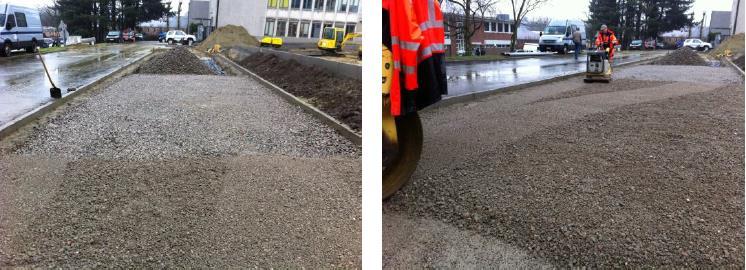

88 88

89

90 Egy jó példa az újrahasznosításra: az alaprétegbe összetört óbetont tesznek Forrás: Beeldens Mérési eredményekkel igazolták, hogy az újrahasznosított beton nem rontja az alap teherbírását és vízáteresztő képességét.

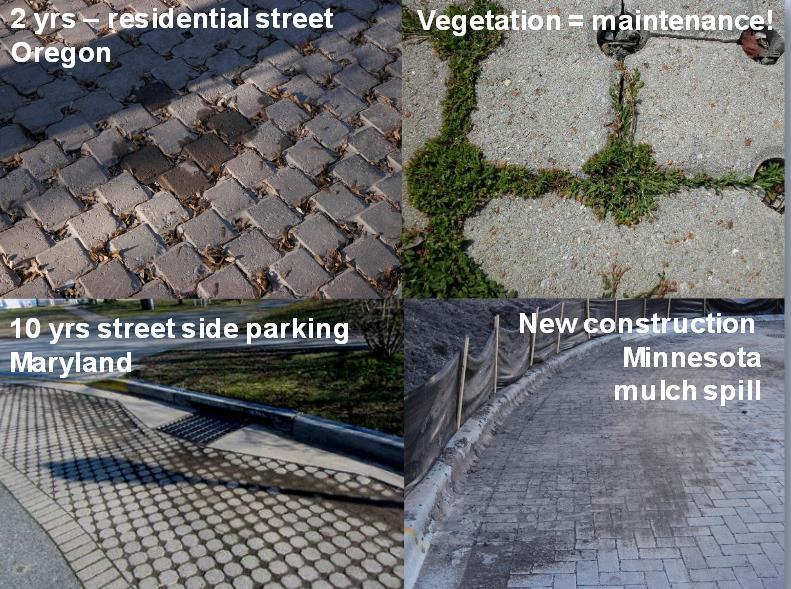

91 Forrás: Beeldens Hibák azonban itt is előfordulnak

92

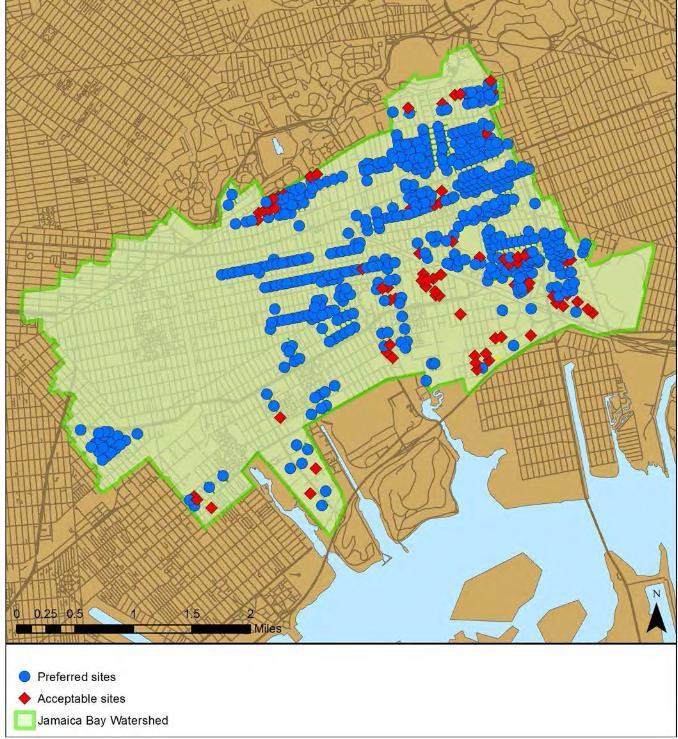

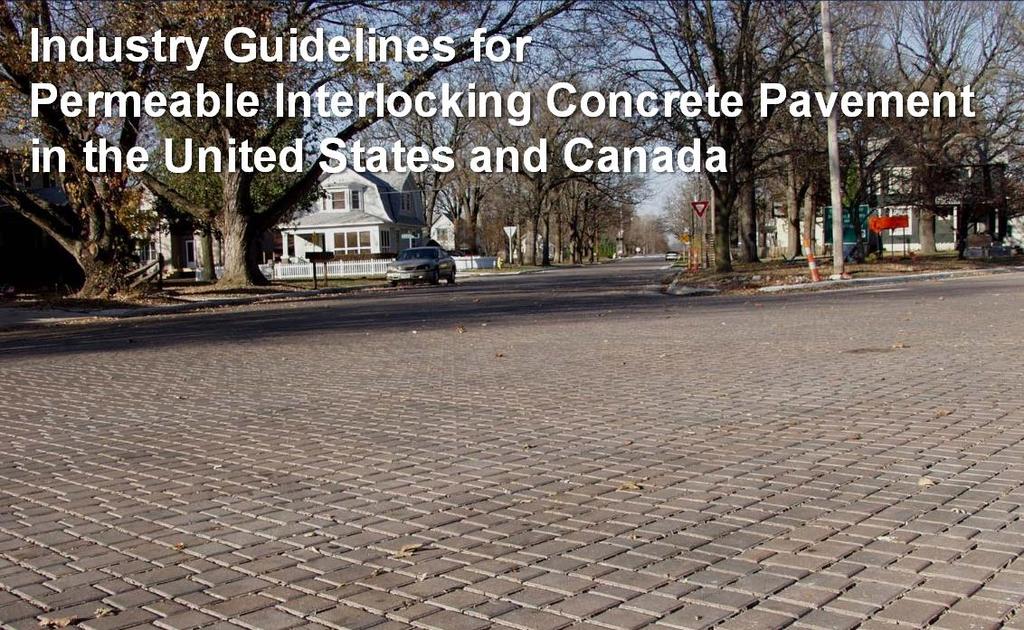

93 Észak-Amerika

94 Számítás egyszerűsítése

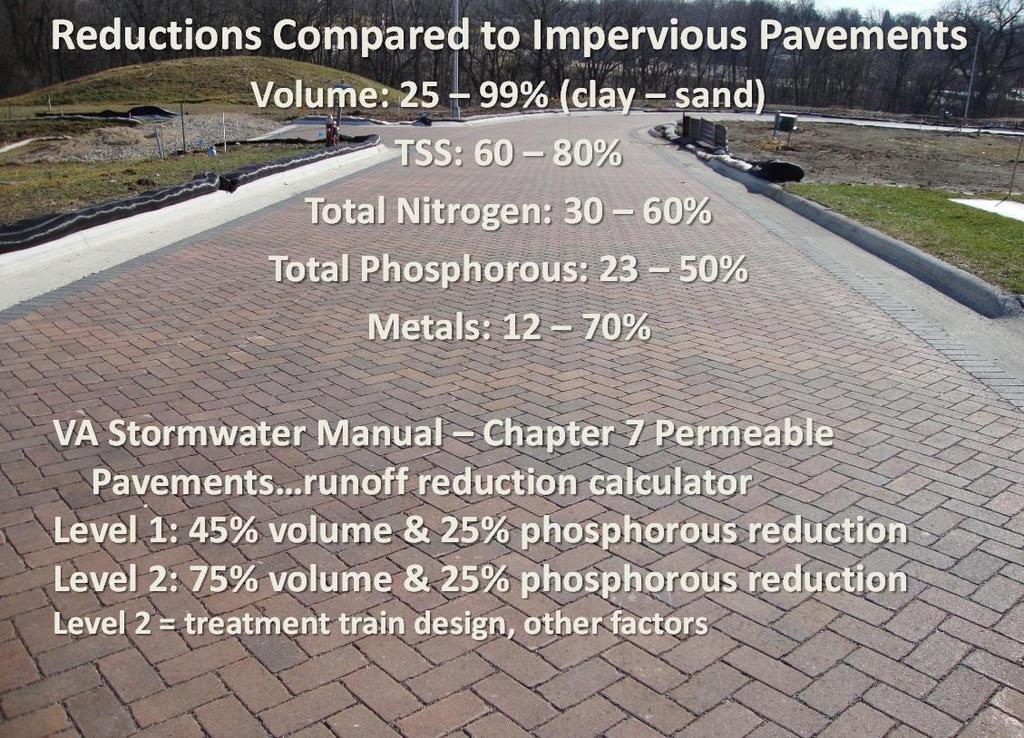

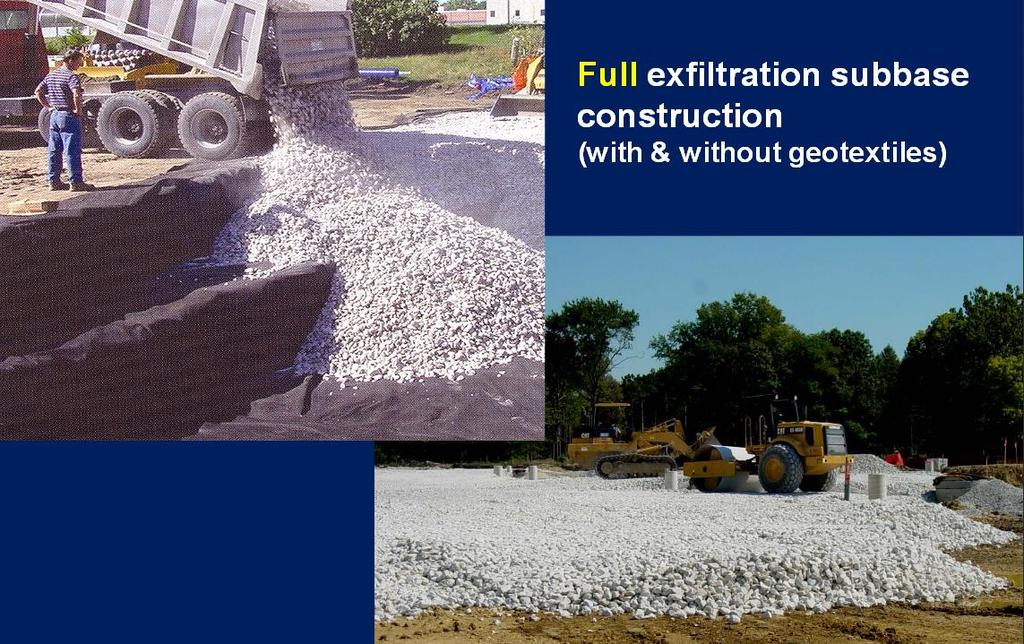

95 Tározás és beszivárgás

96 Modell kísérlet

97 Az egyéb környezetvédelmi haszna

98 Árakról

99

100

101 Oktatás, képzés

102 Útburkoló és karbantartó (korábbi neve: útburkoló, aszfaltozó, kövező) szakmunkás képzés 39 éve megszűnt!!!! 102

103 Kövezéshez is kell egy alapképzés

104

105

106

107

108

109

110

111

112

113

114 114

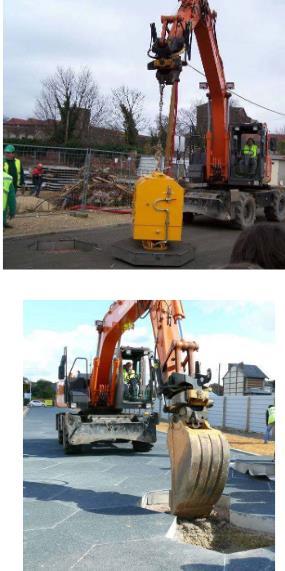

115

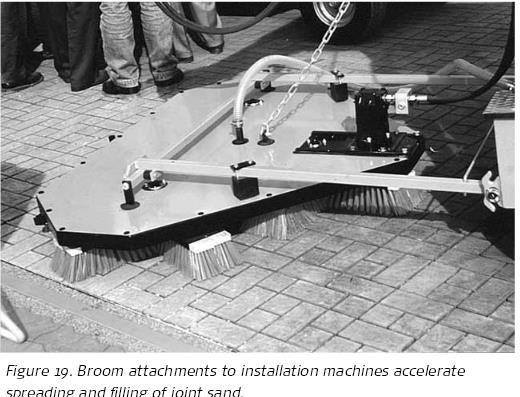

116 116

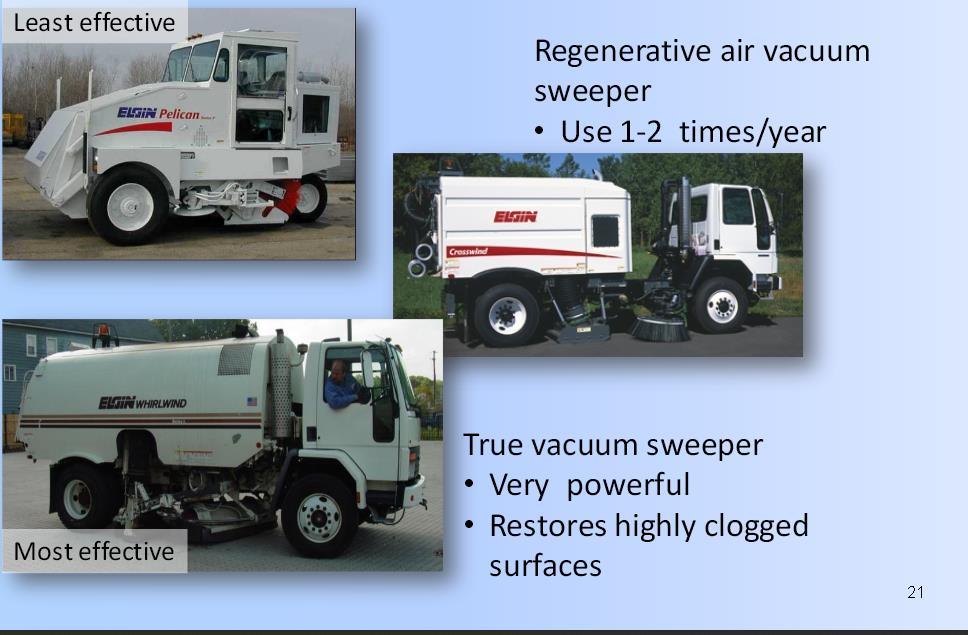

117 Gépek

118 Gépi ágyazat beépítés

119

120 Gépi ágyazó anyag terítése

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

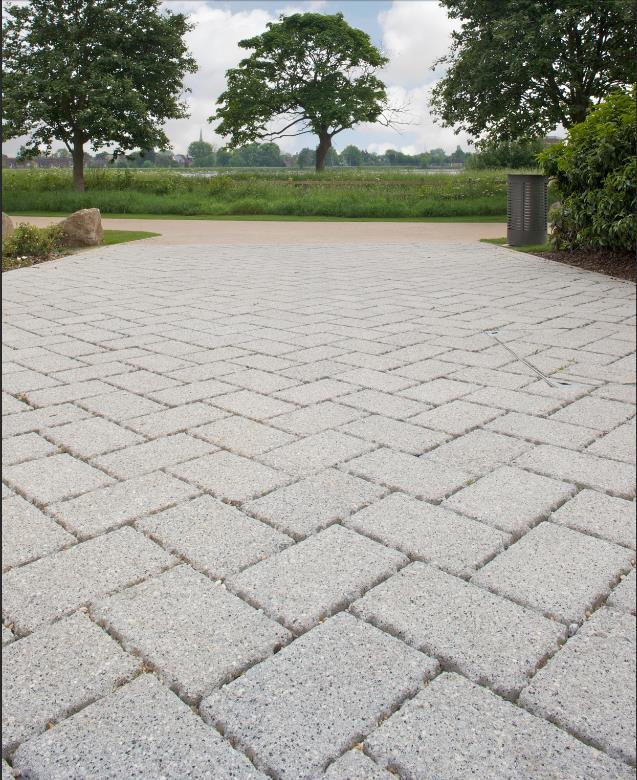

138

139

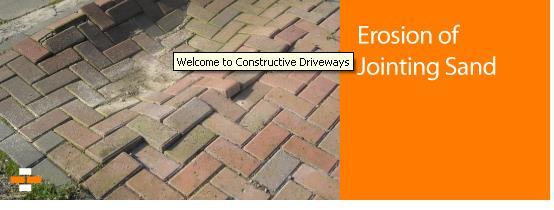

140

141

142

143

144

145 145

146

147

148

149

150

151

152

153

154

155

156

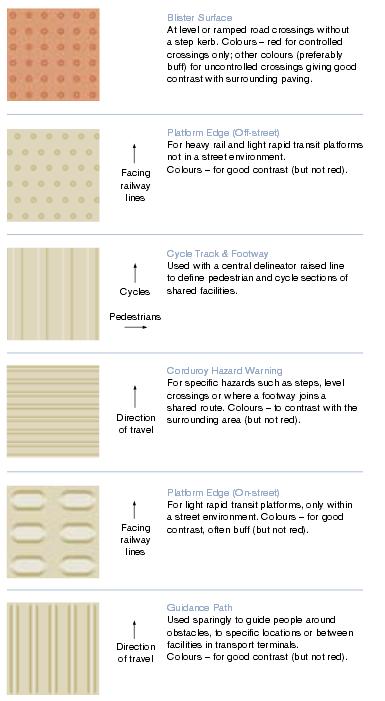

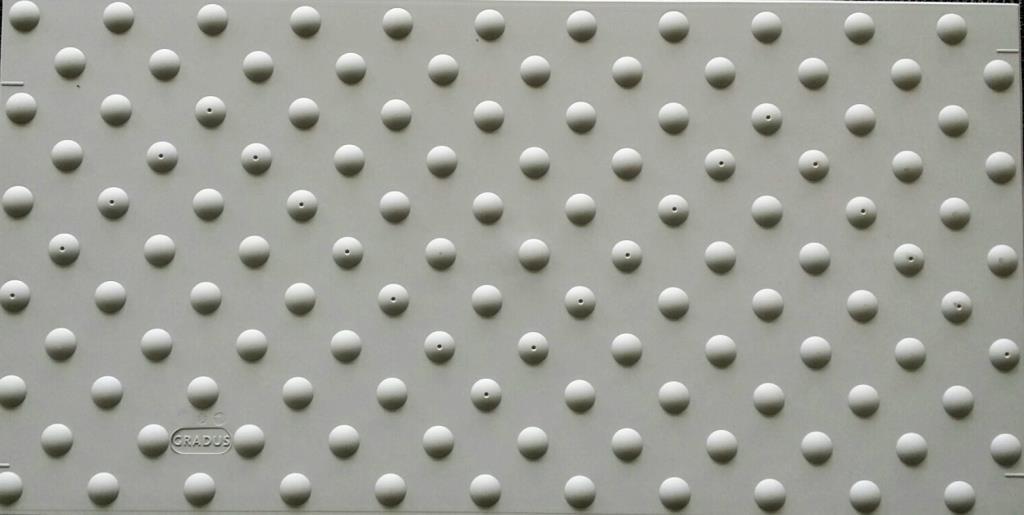

157 Bitumenes homokba helyezés

158

159 A taktilis (tapintható) térkövek A gyalogosok 15-35%-a mozgásban, vagy látásban korlátozott Európai Unió alapdokumentuma az akadálymentes közlekedésről A taktilis kövekre nincs egységes európai és hazai szabályozás, a jelzések geometriáját szabályozza az ISO/FDIS 23599:2012 szabvány Magyar Vakok és Gyengénlátók Országos Szövetsége állásfoglalása 159

160 Magyar Vakok és Gyengénlátók Országos Szövetsége állásfoglalása alapján készült kövek (rávezető sor és veszélyt jelző kövek)

161

162

163

164 Vége a II. résznek
