1 ,,,,, KEZELESI ES SZERELESI UTASITAS KÖZPONTI SZELLŐZTETŐ BERENDEZÉS HŐVISSZANYERÉSSEL» LWZ 170 E PLUS» LWZ 370 PLUS A jövô komfortos technikája

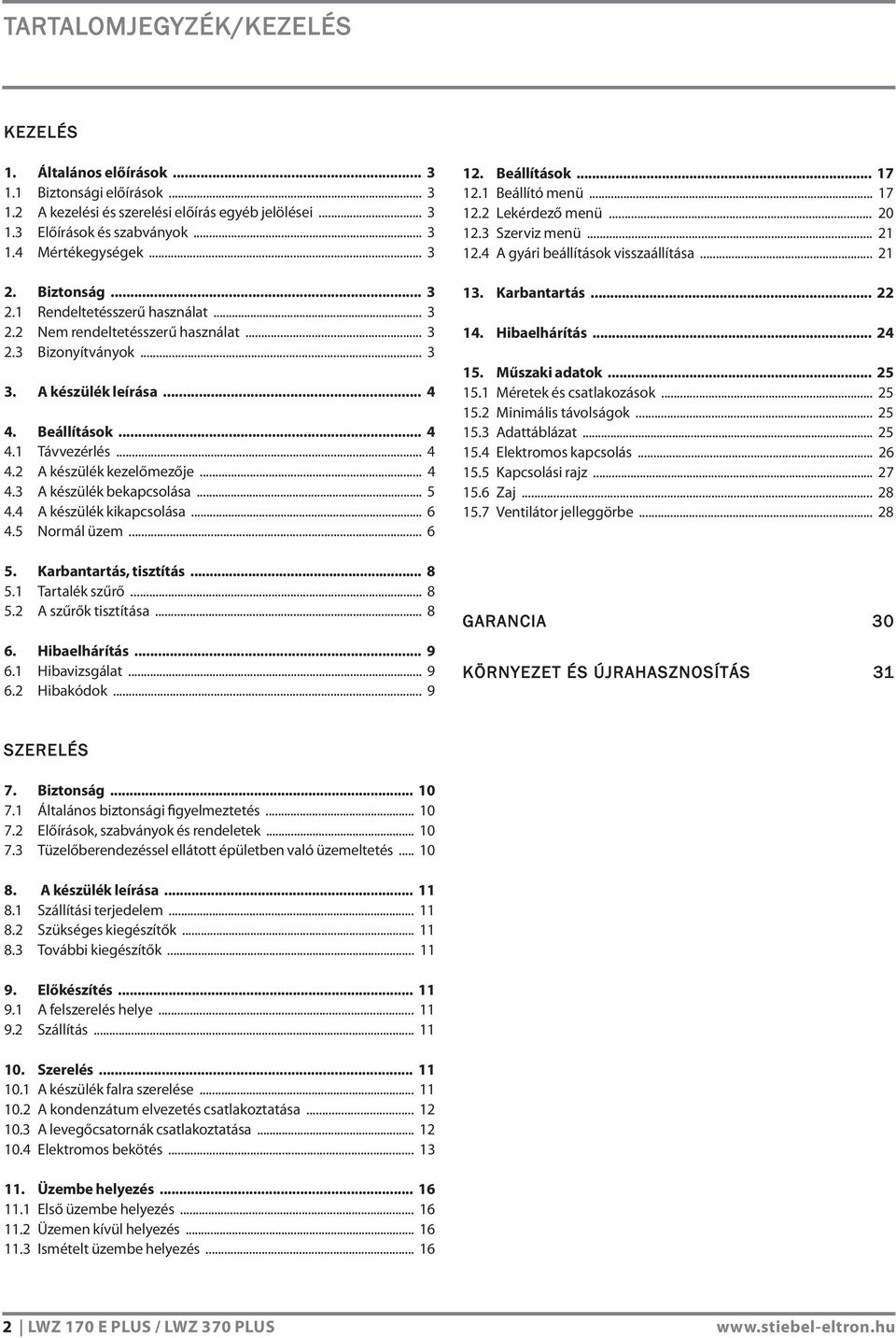

2 TARTALOMJEGYZÉK/KEZELÉS KEZELÉS 1. Általános előírások Biztonsági előírások A kezelési és szerelési előírás egyéb jelölései Előírások és szabványok Mértékegységek Biztonság Rendeltetésszerű használat Nem rendeltetésszerű használat Bizonyítványok A készülék leírása Beállítások Távvezérlés A készülék kezelőmezője A készülék bekapcsolása A készülék kikapcsolása Normál üzem Karbantartás, tisztítás Tartalék szűrő A szűrők tisztítása Hibaelhárítás Hibavizsgálat Hibakódok Beállítások Beállító menü Lekérdező menü Szerviz menü A gyári beállítások visszaállítása Karbantartás Hibaelhárítás Műszaki adatok Méretek és csatlakozások Minimális távolságok Adattáblázat Elektromos kapcsolás Kapcsolási rajz Zaj Ventilátor jelleggörbe GARANCIA 30 KÖRNYEZET ÉS ÚJRAHASZNOSÍTÁS 31 SZERELÉS 7. Biztonság Általános biztonsági figyelmeztetés Előírások, szabványok és rendeletek Tüzelőberendezéssel ellátott épületben való üzemeltetés A készülék leírása Szállítási terjedelem Szükséges kiegészítők További kiegészítők Előkészítés A felszerelés helye Szállítás Szerelés A készülék falra szerelése A kondenzátum elvezetés csatlakoztatása A levegőcsatornák csatlakoztatása Elektromos bekötés Üzembe helyezés Első üzembe helyezés Üzemen kívül helyezés Ismételt üzembe helyezés LWZ 170 E PLUS / LWZ 370 PLUS

3 KEZELÉS Biztonság KEZELÉS 1. Általános előírások Dokumentum információ A Kezelés fejezet a készülék használójának és a szakembernek szól. A Szerelés fejezet csak a szakembernek szól. 1.2 A kezelési és szerelési előírás egyéb jelölései Figyelmeztetés A figyelmeztetések a szöveg feletti és alatti vízszintes vonallal vannak behatárolva. Az általános figyelmeztetéseket a szöveg melletti szimbólum jelzi. Olvassa el figyelmesen a figyelmeztetéseket! Figyelmeztetés Olvassa el figyelmesen ezt a kezelési utasítást még a készülék használata előtt, és tartsa be az abban foglaltakat. Adott esetben adja át a következő tulajdonosnak. Szimbólum Jelentése Készülék és környezeti károsodás A készülékről való gondoskodás 1.1 Biztonsági előírások A biztonsági előírások felépítése JELZŐSZÓ a veszély típusa Itt vannak leírva a biztonsági előírások be nem tartásának lehetséges következményei. Itt vannak leírva a veszély elhárításához szükséges tevékenységek Szimbólumok, a veszély típusa Szimbólum Jelzőszavak Veszélytípus sérülésveszély áramütés veszély égés, forrázás veszély Ez a szimbólum jelzi, hogy valamit tennie kell. A szükséges tevékenység lépésről lépésre le van írva. 1.3 Előírások és szabványok A Teljesítmény adatok meghatározása és értelmezése a hatályos szabványok szerint történt EN Szabvány A szövegben, a diagramokban és a táblázatokban megadott teljesítmény adatok a fenti szabványban meghatározott mérési feltételek alapján lettek meghatározva. Ezek a szabványos feltételek nem minden esetben egyeznek meg a felhasználónál megtalálható feltételeknek. Az eltérések a választott mérési módszer és a fenti szabványban meghatározott módszerek között jelentősek lehetnek. További a mérési eredményt befolyásoló tényezők lehetnek a mérési eszközök, a rendszer felépítése, a rendszer üzemi paraméterei. A megadott teljesítmény értékek megerősítése csak akkor lehetséges, ha a mérési feltételek a fent megadott szabványnak megfelelnek. JELZŐSZÓ VESZÉLY FIGYELEM VIGYÁZAT Veszélytípus Figyelmeztetés, melynek figyelmen kívül hagyása súlyos sérülést vagy halált okozhat. Figyelmeztetés, melynek figyelmen kívül hagyása súlyos sérülést vagy halált okozhat. Figyelmeztetés, melynek figyelmen kívül hagyása közepes vagy könnyű súlyosságú sérülést okozhat. 1.4 Mértékegységek Figyelmeztetés Ha másképp nincs jelölve, a méretek milliméterben értendők. 2. Biztonság 2.1 Rendeltetésszerű használat A készülék szabályozott lakásszellőztetésre szolgál központi elszívással és befúvással. Más célra való használata nem minősül rendeltetésszerűnek. A rendeltetésszerű használathoz tartozik jelen kezelési utasítás betartása is. LWZ 170 E PLUS / LWZ 370 PLUS 3

4 KEZELÉS A készülék leírása 2.2 Nem rendeltetésszerű használat Nincs megengedve: - a készülék használata zsírpárával szennyezett, robbanóképes gázokat tartalmazó, poros vagy ragasztóanyag aeroszollal szennyezett levegőben, - a készülék szabadban való üzemeltetése, - a készülék konyhai páraelszívó vezetékére való csatlakoztatása. A helyiségekben lévő befúvó és elszívó szelepeket ne állítsák el. Ezeket a szerelő a készülék üzembe helyezésekor állítja be. 2.3 Tanúsítványok Lásd a készülék adattábláján. A kerülő ági csapantyú helyzete nyitott zárt Feltételek A kültéri hőmérséklet magasabb, mint 10 C, a kültéri hőmérséklet alacsonyabb, mint a helyiséghőmérséklet, és a helyiséghőmérséklet magasabb, mint a 05 sz. paraméternél beállított bypass hőmérséklet. A kültéri hőmérséklet alacsonyabb, mint 10 C. A kültéri hőmérséklet legalább 0,5 K-kal magasabb, mint a helyiséghőmérséklet. A helyiséghőmérséklet alacsonyabb, mint a bypass üzem hiszterézisével csökkentett bypass hőmérséklet. A kívánt bypass hőmérsékletet a 05 sz. paraméternél kell beállítani, a bypass hiszterézist pedig a 06 sz. paraméternél. 3. A készülék leírása A készülék egy ventilátorral szívja be a kültéri levegőt. Egy második ventilátor szívja el a szagokkal és nedvességgel teli beltéri levegőt a lakás ilyen levegőjű helyiségeiből (konyha, fürdőszoba, WC). A kültéri és a beltéri levegő elválasztott csatornákon áramlik. Mind a kültéri mind a beltéri levegő megtisztításáról külön szűrő gondoskodik. A kétfajta levegő a készülékben egy kereszt-ellenáramú hőcserélő két oldalára van vezetve. A beltéri levegő a hőjét a hőcserélőn keresztül a kültéri levegőnek adja át, ami azt jelenti, hogy az elszállítandó, elhasznált levegő a friss, tiszta kültéri levegőt felmelegíti. Ezáltal energia takarítható meg, miközben a friss levegőt felmelegítve vezetik a lakás megfelelő helyiségeibe. A készülék kezelőmezőjében a levegő térfogatáramok fokozatmentesen állíthatók be. A készüléknek van egy, a szűrőkarbantartást jelző egysége, és választhatóan egy hasonló egység a fokozatkapcsolón. A készülék fel el van látva egy fagyvédelmi vezérléssel, ami biztosítja, hogy a készülék alacsony külső hőmérsékletek esetén is optimálisan üzemeljen. Szükség esetén a vezérlés bekapcsolja a beépített elektromos fűtőregisztert. Ha a kerülő ági (bypass) csappantyú nyit, a kifújt levegő nem áramlik át a hőcserélőn, hanem közvetlenül a kültérbe van kivezetve. Ezáltal a beszívott kültéri levegőnek nem adja át a hőjét. Fagyvédelem A készülékbe be van építve egy levegő előmelegítő elektromos fűtőregiszter, valamint egy fagyvédelmi szabályozás a kereszt-ellenáramú hőcserélő elfagyásának megakadályozása érdekében. A fagyvédelem (-1,5 C) aktiválása után az előmelegítő regiszter fokozatmentesen bekapcsol, ha a hőcserélő kezd elfagyni. A fagyvédelmi szabályozás a kifújt levegő oldali nyomásnövekedésből ismeri fel a hőcserélő elfagyásának kezdetét. A befúvó és az elszívó ventilátor továbbra is azonos levegőárammal üzemel. Csak ha a fűtőregiszter teljesítménye már nem elegendő az elfagyás megakadályozására, akkor csökkenti a szabályozás a befúvó ventilátor fordulatszámát fokozatmentesen, egészen a kikapcsolásig (ha szükséges). A készülék dugaszolóvillás csatlakozóval van kiszállítva, és teljesen automatikusan üzemel. A vezérlés három ventilátorfokozatot tud kapcsolni. A levegő térfogatáramot fokozatonként a szerelő állítja be. Az állandó térfogatáramra való szabályozás biztosítja, hogy az elszívó és a befúvó ventilátorok által szállított levegőáram a csatorna ellenállásoktól függetlenül állandó legyen. Az 1. ventilátorfokozat a minimális szellőzést biztosítja, melyet például távollét esetére lehet beállítani. A 2. ventilátorfokozatban a készülék a névleges szellőztető levegőáramokkal üzemel, míg a 3. ventilátorfokozat az intenzív szellőztető beállítás, melyre időszakosan lehet szükség nagy levegő szennyezőanyag terhelésnél (pl. vendégség esetén). Megkerülő (bypass) üzemmód A készülékbe egy automatikus megkerülő ági csappantyú van beépítve. A megkerülő ágon lehet a lakásba felmelegítetlenül kültéri levegőt bevezetni. Különösen nyári estéken van igény a hűvös levegő befúvására. Ilyen esetekben a belső meleg levegőt a lakásból a hűvös külső levegővel lehet kiszorítani, amennyire csak lehetséges. A megkerülő ági csappantyú automatikusan nyit és zár, amennyiben az alábbi feltételek fennállnak. 4 LWZ 170 E PLUS / LWZ 370 PLUS

5 KEZELÉS Beállítások 4. Beállítások Figyelmeztetés Az üzemeltetői kezelés a készülék be- és kikapcsolására korlátozódik. 4.1 Távvezérlés Vegyék figyelembe a mindenkori távvezérlő kezelési és szerelési utasítását (lásd a Készülék leírása/szükséges kiegészítők, valamint a Készülék leírása/további kiegészítők fejezetekben). Nyomógomb Nyomógomb funkciója Menü Menü megnyitása; almenü megnyitása; paraméter aktiválása az érték megváltoztatásához; A megváltoztatott érték megerősítése = eltárolása - Görgetés; Az érték változtatása; A készülék normál üzemből való be- és kikapcsolása (minimum 5 másodpercig nyomva tartva) + Görgetés; Az érték változtatása R Egy lépéssel vissza a menüben; a megváltoztatott érték visszaállítása; Szűrőtisztítás jelző alaphelyzetbe való viszszaállítása (reset = minimum 5 másodpercig nyomva tartva); Hibalista törlése 4.2 A készülék kezelőmezője A készülék egy kijelzős kezelőmezővel van ellátva. Ez teszi lehetővé a levegőáramok fokozatmentes beállítását, valamint az üzemi adatok leolvasását. 1. Szerviz csatlakozó 2. Menü nyomógomb 3. Mínusz nyomógomb 4. LCD kijelző 5. Plusz nyomógomb 6. R nyomógomb A négy kezelő nyomógombbal (Menü, plusz, mínusz, R) lehet a beállításokat lekérdezni és változtatni. A hálózati feszültség rákapcsolása után két másodpercig a kijelzőn lévő összes szimbólum látható. Ezen kívül a háttérvilágítás is bekapcsol 60 másodpercre. Ha egy nyomógombot működtetnek, a kijelző háttérvilágítása 30 másodpercre kapcsol be. Ha egy gombot se nyomnak meg, és ha nem lép fel hiba, a kijelző normál üzemmódra kapcsol. A menü gomb megnyomása után a plusz és mínusz gombokkal három almenü közül lehet választani: - Beállító menü (SET) - Leolvasó menü (READ) - Szerviz menü (SERV) Az R (rückwärts = vissza) gomb megnyomásával mindegyik választott menüből a normál kijelzéshez lehet visszatérni. A háttérvilágítás bekapcsolásához, anélkül, hogy a választott menüben bármit változtatnának, nyomják meg rövid időre (rövidebben, mint 5 másodpercre) az R (rückwärts = vissza) gombot. LWZ 170 E PLUS / LWZ 370 PLUS 5

6 KEZELÉS Beállítások 4.3 A készülék bekapcsolása Nyomják be a csatlakozót egy védőföldeléssel ellátott dugaszoló aljzatba! 4.4 A készülék kikapcsolása A készülék programjának kikapcsolása Tartsák nyomva a mínusz (-) gombot legalább 5 másodpercig a készülék kikapcsolásához! A kijelzőn megjelenik az OFF felirat. Ekkor két másodpercre a kijelző összes szimbóluma láthatóvá válik. Az áramellátás megszakítása Utána megjelenik a szoftver verziószáma. A készülék a fokozatkapcsoló állásának megfelelő fokozatban működik. Ha a készülékre fokozatkapcsoló nincsen csatlakoztatva, a készülék állandóan az 1. ventilátorfokozatban üzemel. A kijelzőn semmi nem látható FIGYELEM Áramütés A készülék belsejében végzendő munkák esetén először a készülék programját kell kikapcsolni a fentebb írtak szerint, és csak ezután húzzák ki a csatlakozót a dugaszoló aljzatból az áramellátás megszakítása érdekében. A készülék programjának kikapcsolása Ha a készülék áramellátása nincs megszakítva, csak a programot kapcsolták ki, a kijelzőn OFF felirat látható. 4.5 Normál üzem A normál üzem alatt a kijelzőn maximum négy különböző információ látható egyidejűleg (üzemmódok és értékek). Kapcsolják be a készülék programot a mínusz (-) gomb 5 másodpercen túli nyomva tartásával! 1. A ventilátorfokozat kijelzője, a csatolt készülékek kijelzője 2. A levegő térfogatáram kijelzője 3. Szöveges kijelzés például a szűrő állapotáról, a külső kapcsolókontaktus működéséről. 4. Hibaszimbólum 6 LWZ 170 E PLUS / LWZ 370 PLUS

7 KEZELÉS Beállítások Ventilátorfokozat Kijelzett szövegek normál üzemben Ha a befúvó és az elszívó ventilátor működik, a kijelzőn egy ventilátor szimbólum látható. Ha a ventilátorok állnak, a szimbólum nem látható. A szimbólum utáni szám jelzi a ventilátorfokozatot, amellyel a készülék üzemel. A ventilátorfokozat kijelzője Leírás A ventilátorok 50 m 3 /h térfogatáramot szállítanak, vagy állnak. Ez a 01 paraméter beállításától függ. Ezt az üzemállapotot a háromfokozatú fokozatkapcsolóval nem lehet aktiválni. A ventilátorok a fokozatkapcsoló 1. fokozatához beállított értéken üzemelnek. A szállított térfogatáram a 02 paraméter beállításától függ. A ventilátorok a fokozatkapcsoló 1. fokozatához beállított értéken üzemelnek. A szállított térfogatáram a 03 paraméter beállításától függ. A ventilátorok a fokozatkapcsoló 1. fokozatához beállított értéken üzemelnek. A szállított térfogatáram a 04 paraméter beállításától függ. Ekkor a készülék egy központi vezérlővel van ebus vagy OpenTherm-csatlakozó révén összekapcsolva. A ventilátorok a központi vezérlő utasításának megfelelő fokozatban és térfogatárammal üzemelnek. Ha a készülék kaszkád kapcsolásban van, a kijelzőn a készülékhez a központi vezérlőn rendelt szám látható. A kijelző nyíllal jelzett részén szöveges üzenetek jeleníthetők meg. A FILTER szövegmegjelenítés mindig előnyt élvez a többi szöveggel szemben. Szöveg FILTER EWT CN1 vagy CN2 Leírás Ha a kijelzőn a FILTER felirat látható, a készülék szűrőit tisztítani vagy cserélni kell. Ha a kijelzőn az EWT felirat látható, a földhő hőközlés aktív A levegő térfogatáram kijelzője V1 vagy V2 Ha a kijelzőn a CN1 vagy CN2 felirat látható, a külső kapcsoló bemenetek egyike aktív. Ha a kijelzőn a V1 vagy V2 felirat látható, a 0 10 V-os bemenetek valamelyike aktív. A kijelzőn olvasható a befúvó, valamint az elszívó ventilátor részére beállított levegő térfogatáram. Ha a két ventilátor által szállított levegőáram, például egy külső kapcsoló kontaktus alkalmazása miatt eltér egymástól, a készülék mindig a magasabb térfogatáramot jelzi ki. Ha a készülék programját kikapcsolják, a kijelzőn az OFF felirat látható. Csak az X1 csatlakozó használata esetén (e-bus vagy OpenTherm kapcsolatnál): Szöveg Slave1, Slave2, és így tovább Leírás Vezérlő (master = mester) készülék Alárendelt (slave = szolga) készülék Együttműködő készülékek esetén a szövegkijelzőn látható, mely készülékek az alárendelt egységek (Slave1-től Slave9-ig). A vezérlő (master) készülék kijelzőjén a ventilátorüzemre jellemző feliratok láthatók. LWZ 170 E PLUS / LWZ 370 PLUS 7

8 KEZELÉS Karbantartás és tisztítás 5. Karbantartás és tisztítás A felhasználó karbantartási tevékenysége a szűrő meghatározott időintervallumonkénti tisztítására, valamint cseréjére korlátozódik. 5.1 Tartalék szűrő A termék neve Megrendelési szám Leírás FMS G Durvapor szűrő anyag: G4; Csomagolási egységenként 10 db FMS F Finomszűrő: F5; Csomagolási egységenként 2 db FMS F Finomszűrő: F7; Csomagolási egységenként 2 db 5.2 A szűrők tisztítása A szűrőket tisztítani kell, ha a kijelzőn a FILTER felirat jelenik meg, vagy ha egy fokozatkapcsoló alkalmazása esetén a kapcsolón a szűrőtisztítást jelző piros LED világít. Húzzák ki mindkét szűrőt! Jegyezzék meg, hogyan voltak a szűrők a készülékben elhelyezve! Tisztítsák a szűrőket legalább évente! Soha ne üzemeltessék a készüléket szűrők nélkül! A szűrő tisztítása, illetve cseréje Nyomják meg 5 másodperc hosszan a mínusz (-) nyomógombot a készülékprogram kikapcsolásához! Tisztítsák meg a szűrőket például egy porszívóval! Tolják vissza a megtisztított vagy az új szűrőket a készülékbe! 1. Elszívott levegő szűrője 2. Befújt levegő szűrője Nyissák ki a szűrőrész ajtaját! Csukják be a készülék szűrőrészének az ajtaját! 8 LWZ 170 E PLUS / LWZ 370 PLUS

9 KEZELÉS Hibaelhárítás 6. Hibaelhárítás 6.1 Hibavizsgálat Kapcsolják be a készülékprogramot úgy, hogy a mínusz (-) gombot 5 másodpercig nyomva tartják! A tisztítás/csere után tartsák nyomva 5 másodpercig az R nyomógombot a szűrőfigyelő egység kezdő állapotba állítása (reset) érdekében! A visszaállítás sikerességét visszaigazolandó, a FILTER szöveg jelenik meg a kijelzőn egy rövid ideig. Ha a FILTER felirat még nem figyelmeztetett a szűrő tisztításra/cserére, a kezdő állapotba való viszszaállítást akkor is el lehet végezni. A visszaállításkor a számláló ismét nulla értékre áll. A szűrőfigyelő visszaállítása után a kijelzőről a FILTER felirat eltűnik, a fokozatkapcsolón a piros LED kialszik, és a kijelző a normál üzemi kijelzéshez tér vissza. Ha a készülék hibát észlel, a kijelzőn egy villogó hibaszimbólum (villáskulcs) jelenik meg, adott esetben egy hibaszámmal együtt. A készülék megkülönbözteti a hibákat annak függvényében, hogy az adott hiba esetén a készülék korlátokkal ugyan, de tovább üzemelhet, vagy a hiba jellege olyan, hogy a készülék mindkét ventilátorát le kell állítani. Utóbbi esetben a beállító menü és a lekérdező menü kikapcsol, és csak a szervizmenühöz lehet hozzáférni. A készülék ebben az üzemállapotban marad, míg a hibát el nem hárítják. A hibaelhárítás után a készülék önmagától (Autoreset) viszszakapcsol, és a kijelzőn a normál üzemállapot értékei láthatók. 6.2 Hibakódok Leállítást nem okozó hibák Ha a készülék leállítást nem okozó hibát észlel, a hiba okozta korlátozásokkal tovább üzemel. Ezeket a hibákat a kijelzőn a hibaszimbólum (villáskulcs) jelzi. Leállítást okozó hibák Ha a készülék leállítást okozó hibát észlel, leállítja az üzemelést. A folytonosan kivilágított kijelzőn a hibaszimbólum mellett a hibakód is látható. A fokozatkapcsolón (ha van) a piros LED folyamatosan világít. Értesítsék a szerelőt, aki megszünteti a hibát! A leállítást okozó hiba nem törölhető a feszültségnek a készülékről való lekapcsolásával. Először a hiba okát kell megszüntetni. Ha a hibaokot nem tudják elhárítani, értesítsék a szerelőt. A gyorsabb és jobb hibaelhárítás érdekében közöljék vele az adattáblán lévő számot ( ). LWZ 170 E PLUS / LWZ 370 PLUS 9

10 Biztonság SZERELÉS 7. Biztonság A készülék szerelését, első üzembe helyezését, valamint a karbantartását és a javítását csak képzett szakember végezheti. 7.1 Általános biztonsági figyelmeztetés Csak akkor garantáljuk a zavarmentes üzemet és az üzemelési biztonságot, ha a készüléket eredeti, gyári alkatrészekkel és kiegészítőkkel szerelik fel. 7.2 Előírások, szabványok és rendeletek Figyelmeztetés Vegyék figyelembe a szerelésnél az összes országos és helyi előírást és rendeletet. 7.3 Tüzelőberendezéssel ellátott épületben való üzemeltetés Ha a lakásban kéményes tüzelőberendezés van (kazán, cserépkályha), a felelős kéményseprő szakembert már a tervezésbe be kell vonni. Ő bírálja el, hogy a törvényi rendeletek be vannak-e tartva. Ebből a szempontból a helyiséglevegőt használó és a helyiséglevegőtől független tüzelőberendezések különböznek. A szellőztető berendezés és a tüzelőberendezés együttes használatára való igény esetén javasoljuk, hogy a tüzelőberendezés a helyiség levegőjétől függetlenül üzemelő, engedélyezett típus legyen A helyiség levegőjétől független tüzelőberendezések Ezen készülékek használata esetén általában nincs szükség különleges intézkedésekre. Ezt hivatalosan a kéményseprő szakember tudja megállapítani A helyiség levegőjét használó tüzelőberendezések VESZÉLY sérülés Ha a lakásban tüzelőberendezés (cserépkályha, gázkazán, egyéb kéményes kályha) van, a szellőztető berendezéshez egy engedélyezett biztonsági készülék beépítése szükséges. Ha ilyen nincs, az égéslevegőt a szellőztető berendezéstől függetlenül kell a tüzelőberendezésekhez vezetni. A helyiség levegőjét használó tüzelőberendezés esetében meg kell különböztetni az egymást váltó üzemet és az együttes üzemet. Egymást váltó üzem Az egymást váltó üzem azt jelenti, hogy a tüzelőberendezés bekapcsolásakor a szellőztető berendezés kikapcsol, illetve nem kapcsolhat be. Együttes üzem VESZÉLY sérülés Hogy a lakóhelyiségbe ne kerülhessen füstgáz, meg kell győződni arról, hogy a tüzelőberendezéshez mindig elegendő égéslevegő áramlik, azaz a tüzelőberendezés helyiségében a vákuum 4 Pa értéknél kisebb. Ehhez egy engedélyezett biztonsági készüléket kell a helyiségbe szerelni, amely a kéményhuzatot figyeli (nyomáskülönbség védelem), és szükség esetén a szellőztető berendezést kikapcsolja. Egy ilyen biztonsági készüléknek a következő követelményeket kell teljesíteni: - A nyomáskülönbség figyelése a tüzelőberendezés kéménycsatlakozó idomában mért nyomás és a tüzelőberendezés helyiségében mért nyomás között. - A nyomáskülönbség kapcsolási értékének beállíthatósága a tüzelőberendezés minimálisan szükséges huzatértékére. - Potenciálmentes kontaktus a szellőztető berendezés kikapcsolásához. - Lehetőség egy hőmérsékletérzékelő bekötésére, amellyel biztosítható, hogy a nyomáskülönbség figyelése csak a tüzelőberendezés üzeme esetén legyen aktiválva, hogy a környezeti hatásokból adódó nyomásingadozások kiküszöbölhetők legyenek. Figyelmeztetés A fenti célra olyan nyomáskapcsoló, amely a kültéri légnyomás és a beltéri légnyomás különbségét méri, nem felel meg. Kössék be a biztonsági kikapcsoló készülék potenciálmentes kontaktusát (lásd az Elektromos bekötés fejezetben, az X15 csatlakozónál). Ha a nyomáskülönbség védelem megszólal, a szellőztető berendezés kikapcsol. Mivel a szellőztető berendezés üzem során a szellőztetett helyiségben vákuumot kelt, javasoljuk, hogy egy tüzelőberendezéssel való együttes üzem esetén a tüzelőberendezés telepítési helyisége és a lakótér közé egy tömören záró ajtót építsenek be. Ha a tüzelőberendezés helyisége annak lakótérként való használata miatt a szellőztető rendszerhez csatlakozik, ebben a speciális esetben tervezzenek be a helyiségbe egy befúvó ventilátort, hogy a helyiségben a vákuum ne növekedhessen tovább. A szellőztető készülék keltette vákuumot a külső levegő beszívó csatornájának ellenállása erősen befolyásolja. Fenti ok miatt különösen ezt a vezetékszakaszt olyan rövidre építsék, amilyenre csak lehetséges. Figyelmeztetés A maximálisan megengedett nyomásesést nem szabad túllépni. 10 LWZ 170 E PLUS / LWZ 370 PLUS

11 A készülék leírása 8. A készülék leírása 8.1 Szállítási terjedelem A készülékkel szállítjuk: - A falra függesztéshez szükséges csomagot (2 db függesztőléc, 3 db védőkupak, 1 db gumiszalag, 2 db gumigyűrű, 1 db szerelési utasítás), - A PVC csöves kondenzátum elfolyás csatlakozáshoz szükséges csomagot (1 db műanyag menetes anya; 1,5, 1 db tömítőgyűrű, 1 db 32 mm-es PVC ragasztós csonk. - Távvezérlő csatlakozó kábel (kb. 90 cm) 9.2 Szállítás Hogy a szállítás közbeni sérülések elkerülhetők legyenek, a készüléket a felszerelés helyéig az eredeti csomagolásban kell elszállítani. 10. Szerelés 10.1 A készülék falra szerelése 8.2 Szükséges kiegészítők - Olyan távszabályozókat, amelyekkel a az előre beállított három különböző térfogatáramot szabályozni lehet illetve további plusz lehetőségeket kínál a kiegészítő kínálatunkban talál. 8.3 További kiegészítők FEZ FEQ Háromfokozatú kapcsoló Leírás Vezetékes távvezérlő, amellyel az előre beállított három szellőztetési fokozat között lehet váltogatni. Az üzemmód választó kapcsolónak vendégség, nappali (normál), éjszakai (csökkentett), automatikus és készenléti (kikapcsolt) állása van. A programozható analóg kapcsolóóra vezérli a nappali és az éjszakai üzemmód közötti átkapcsolást. Egy kijelző lámpa jelzi a szükséges szűrőcserét. Vezetékes távvezérlő levegő minőség érzékelővel, amellyel az előre beállított három szellőztetési fokozat között lehet váltogatni. Az üzemmód választó kapcsolónak vendégség, nappali (normál), éjszakai (csökkentett), automatikus és készenléti (kikapcsolt) állása van. Vezetékes távvezérlő, amellyel az előre beállított három szellőztetési fokozat között lehet váltogatni. Az üzemmód választó kapcsolónak vendégség, nappali (normál), és éjszakai (csökkentett) állása van. Csavarozzák ki mindkét felső kereszthornyos csavart a készülékből! A két szerelősín közül a többszörösen hajlítottat rögzítsék a csavarokkal a készüléken! Anyagi károk Ellenőrizzék, hogy a kiválasztott fal a készüléket elbírja-e! Alkalmazzanak a fal szerkezetének megfelelő tipliket és csavarokat a tartók felszereléséhez! A levegővezetékeket, az elszívó és befúvó szelepeket, valamint a hasonló szerkezeteket szintén tudjuk szállítani. 9. Előkészítés Szereljék fel a másik sínt tartóként a falra! Tegyék a készülékkel szállított alátéttárcsákat a fal és a sín közé a hangterjedés megakadályozása érdekében! Ragasszák fel a készülék hátoldalára a vele szállított távtartókat! 9.1 A felszerelés helye A készüléket a vele szállított szerelőcsomag felhasználásával a falra lehet felszerelni. Anyagi károk A rázkódásmentes felszereléshez egy masszív, minimálisan 200 kg/m 2 fajlagos tömegű falra van szükség. Erre a célra a gipszkarton vagy a fémszerkezetű falak nem felelnek meg. Ekkor kiegészítő intézkedésekre, pl. dupla burkolatra vagy egyéb megerősítésre van szükség. Nyomják rá a készülékkel szállított gumicsíkot a falra szerelt sínre! A gumicsík a zajszigetelést erősíti. Akasszák fel a készüléket úgy, hogy a két sín egymásba akadjon! Ezen túlmenően a további előírásokat kell betartani: - A készüléket vízszintes helyzetben kell a falra felszerelni. - A felszerelési helyiséget úgy kell kiválasztani, hogy a kondenzátum folyamatos lejtéssel való elvezetése és egy bűzelzáróval bíró csatornába való vezetés biztosítható legyen. - A felszerelés helyének fagymentesnek kell lennie. LWZ 170 E PLUS / LWZ 370 PLUS 11

12 Szerelés 10.2 A kondenzátum elvezetés csatlakoztatása Anyagi károk A kondenzátum elvezetés zavartalanságának biztosításához az elvezető csőnek nem szabad megtörnie. A folyamatos lejtés minimum 10 % legyen, és a készüléket vízszintes helyzetben kell felszerelni. Külső fali átvezetések A friss külső levegőnek olyan helyről kell jönnie, ahol lehetőleg alacsony a levegő szennyezőanyag tartalma (por, korom, szagmolekulák, kipufogó gázok, bentről kifújt, elhasznált levegő). A külső fali átvezető nyílások kialakításánál ügyeljenek arra, hogy a kifújt levegő ne kerülhessen a beszívó nyílás közelébe (rövidzár). Hangtompítók Alapként egy-egy hangtompítót kell szerelni a befúvó és az elszívó csatornába. Javasoljuk, hogy az alvó és lakóhelyiségek, továbbá a különösen zajmentes igényű helyiségek előtt, valamint a zajterjedés meggátlása érdekében további hangtompítókat építsenek be. Ha egy olyan helyiséget kell szellőztetni, amelyben a zajszint magas, ez elé a helyiségek elé is építsenek be a levegőcsatornákba egy-egy hangtompítót, hogy meggátolja a zaj szomszédos helyiségekbe való átterjedését. Az egyéb tényezőket, például a visszhangot vagy a lépészajt szintén figyelembe kell venni bebetonozott csatornák esetében is. A viszszhang elkerülése érdekében a befúvó szelepeket külön leágazással kell megszerelni. Igény esetén a befúvó vezetékeket szigetelni kell, például, ha azok a szigetelt falburkolaton kívül vannak megszerelve. Átömlő nyílások Mivel a lakó- és hálóhelyiségekbe csak frisslevegő befúvás, a szag és nedvesség terhelésű helyiségekből pedig csak elhasznált levegő elszívás van, az ezeket a helyiségeket elválasztó ajtókban, illetve falakban kialakított nyílásokba levegőrácsot kel beépíteni, vagy az ajtók alján lévő légrést legalább 8 mm magasra kell megnövelni, hogy a helyiségek közötti levegőáramlás zavartalansága biztosított legyen. 1. Kondenzátum kifolyás 2. Kondenzátum elvezetés csonkja (Ø 32 mm) hollandi anyával A kondenzátum az alaplemezen át van kivezetve. A kondenzátumot a házi csatornahálózatba kell csatlakoztatni. Csavarozzák rá a készülékkel szállított kondenzátum elvezető csonkot a tömítés és a hollandi anya felhasználásával a készülék alján található kondenzátum kifolyóra! A csonk átmérője 32 mm. Erre a csonkra lehet ragasztós kötéssel a (szükség esetén íves) kondenzátum elvezető csövet csatlakoztatni. Töltsék meg az elvezetőcső szifonját vízzel a felszerelése előtt, ezáltal a cső bűzzárása biztosítható! A kondenzátum elvezető csőnek a szifonban a vízszint alatt kell végződnie. Hőszigetelés a páralecsapódás elkerülése érdekében Anyagi károk Ha a meleg levegő hideg felülettel érintkezik, páralecsapódás jöhet létre. Használjanak a külső levegő beszívó csatornához és a friss levegő befúvó csatornákhoz szigetelt csöveket! Ha nem szigetelt csövekből és idomokból vannak összeépítve, megfelelő hőszigeteléssel kell ellátni ezeket. Szigeteljék le azokat a befúvó és elszívó csatornákat, amik fűtetlen helyiségeken haladnak keresztül! Az elszívó csatornát nem kell szabályozó csappantyúval felszerelni, mert a levegőáramot a készülék ventilátor fordulatszám szabályozása állítja be A levegőcsatornák csatlakoztatása A szerelésnél arra kell ügyelni, hogy a csőrendszerben ne maradjanak fémdarabkák. Ha mégis megtörténne, ezeket el kell távolítani, különben kárt tehetnek a ventilátorokban. 12 LWZ 170 E PLUS / LWZ 370 PLUS

13 Szerelés 10.4 Elektromos bekötés FIGYELEM Áramütés Az elektromos szerelési és bekötési munkákat a nemzeti és a helyi előírásoknak megfelelően végezzék. FIGYELEM Áramütés A készülék hálózatra való bekötése előtt áramtalanítsák az összes bekötő vezetéket. Az áramtalanító készülék kontaktusai kikapcsolt állapotban legalább 3 mm-es távolságúak legyenek egymástól, pl. egy minden póluson megszakító kisbiztosító beépítésével. A készülék a hálózatra a készülékre szerelt csatlakozónak egy dugaszoló aljzatba való becsatlakoztatásával lehetséges. Vegyék figyelembe a beépített elektromos előfűtő betét teljesítményfelvételét! Attól függően, hogy milyen fokozatkapcsolót használnak, azt egy RJ11 vagy RJ12 típusú dugaszolóval kell csatlakoztatni. - Négyfokozatú, szűrőkijelzővel bíró kapcsoló alkalmazása esetén RJ12 dugaszoló szükséges egy hateres moduláris kábellel kombinálva. (Pl. FEQ, FEZ) - Háromfokozatú, szűrőkijelző nélküli kapcsoló alkalmazása esetén RJ11 dugaszoló szükséges egy négyeres moduláris kábellel kombinálva. Távvezérlésre vezeték nélküli távvezérlő vagy a fokozatkapcsolók kombinálása is lehetséges. Az X2 csatlakozó csak kisfeszültségű összekötésre alkalmas X14 csatlakozó X1 csatlakozó Az ebus, valamint az OpenTherm csatlakozás A készülék képes az OpenTherm és az ebus protokollal is üzemelni. A beállító üzemmódban a 08 paraméter beállításával választhat az OpenTherm és az ebus protokollok között. Az X14 csatlakozó egy külső elektromos fűtőbetét csatlakoztatására alkalmas. A kétpólusú X14 csatlakozó a kijelző burkolat levétele után férhető hozzá. A kijelző burkolat egy második hollandi anyával is el van látva. Ezen keresztül lehet adott esetben az X14 csatlakozóra bekötött 230 V feszültségű kábelt a készülékből kivezetni. Az OpenTherm és az ebus protokollok csatlakoztatására a kijelző burkolat hátoldalán található, kétpólusú X1 csatlakozó szolgál. Az ebus protokoll a készülékek összekapcsolására (kaszkád szabályozására) alkalmas. A polaritásérzékenység miatt az X1-1 csatlakozó pólust az X1-1 ellenpólussal, az X1-2 csatlakozó pólust az X1-2 ellenpólussal kell összekötni. Amennyiben ez fordítva történik, a készülék nem üzemel. Az OpenTherm protokoll esetében a pólusok felcserélésének a készülék üzemére nincs hatása. Gyárilag a 08 paraméter az ebus csatlakozásra van beállítva. Az X1 csatlakozó csak kisfeszültségű összekötésre alkalmas. Gyárilag ez a csatlakozó nincs aktiválva. Ha egy külső fűtőbetétet csatlakoztatnak a készülékre, a beállító menü 13 paraméterénél a megfelelő programozást el kell végezni. A maximálisan ráköthető teljesítmény 1000 W. Ha egy külső fűtőbetétet csatlakoztatnak a készülékre, a fűtőbetét hőmérséklet érzékelőjét az X15-7 és X15-8 pólusokra kell rákötni. A fűtőbetét elektromos vezetékét lazán kell a kijelző burkolat alatt elrendezni, és csak aztán rögzíteni X15 csatlakozó X2 csatlakozó A fokozatkapcsoló bekötése A fokozatkapcsolót (nem tartozék) az RJ12 típusú moduláris csatlakozóba (X2 csatlakozó) kell bedugni. Az X2 csatlakozó a készülék kijelző burkolatának hátoldalán található. A 9 pólusú X15 csatlakozó a készülék kinyitása nélkül a kijelző fedél hátoldalán hozzáférhető. LWZ 170 E PLUS / LWZ 370 PLUS 13

14 Szerelés X15 csatlakozó Alkalmazás 15 paraméter 21 paraméter 1 & 2 Külső kapcsoló kontaktus & V bemenet & 6 24 V csatlakozás Max. 4,5 VA; 5 = föld; 6 = + 7 & 8 Érzékelő csatlakozás; az utánfűtő betét érzékelője vagy a földhő hőcserélő külső érzékelője 9 Szelep vezérlő jel (0 vagy 10 V) 9 = + ; 5 = föld Zárókontaktus (gyári beállítás) 0-10V bemenet; X15-1 = GND [föld] & X15-2 = 0-10V Nyitókontaktus Kapcsoló bemenet 1/Bypass nyitott 12 V; Bypass zárt 0V Kapcsoló bemenet 1/Bypass nyitott 0 V; Bypass zárt 12V Zárókontaktus 0-10V bemenet; (= gyári beállítás) Nyitókontaktus Kapcsoló bemenet 2/Bypass nyitott 12 V; Bypass zárt 0V Kapcsoló bemenet 2/Bypass nyitott 0 V; Bypass zárt 12V Külső kapcsoló kontaktus bekötése az X15-1 és X15-2 pólusokra A 18 paraméter megfelelő értékre állítása révén az 1. külső kapcsoló kontaktus (X15-1 és X15-2) zárásával öt különböző üzemállapotot lehet bekapcsolni a befúvó és elszívó ventilátorokhoz. A 19 és 20 paraméter beállításának függvényében a ventilátorokat különböző levegőáramok szállítására lehet beprogramozni (a kijelzőn a magasabb levegőáram értéke látható). 18 paraméter Funkció feltételek A befúvó és elszívó ventilátor üzemállapota 19 paraméter 0 Kapcsoló bemenet (X15-1 és X15-2) zárva. 1 Kapcsoló bemenet (X15-1 és X15-2) zárva. 2 Kapcsoló bemenet (X15-1 és X15-2) zárva. Kerülőút (bypass) feltétel csappantyú nyitva teljesült. 3 Kapcsoló bemenet (X15-1 és X15-2) zárva. 4 Kapcsoló bemenet (X15-1 és X15-2) zárva. Ha az X15-3 és X kapcsoló bemenetnek van programozva, a 24, 25 és 26 paramétereket ugyanúgy lehet beállítani, mint az 1. kapcsoló bemenetnél a 18, 19 és 20 paramétereket. A 2. kapcsoló bemenet kontaktusának zárásakor a kijelzőn a CN2 felirat látható. 20 paraméter Nincs változás, mer az 1. kontaktus nincs aktiválva (18 paraméter értéke: 0). Az üzemállapot a befúvó ventilátor (paraméter 19) és az elszívó ventilátor (paraméter 18) beállításaitól függ. A kerülőút csappantyúja nyit; az automatikus bypass szabályozás áthidalva; Az üzemállapot a befúvó ventilátor (paraméter 19) és az elszívó ventilátor (paraméter 18) beállításaitól függ. A befúvás átkapcsoló szelep nyit. A befúvás átkapcsoló szelep (24 V) az X15-5 (24 V-föld), X15-6 (24 V+) és X15-9 (0-10 V vezérlés) pólusokra van bekötve. Az üzemállapot a befúvó ventilátor (paraméter 19) és az elszívó ventilátor (paraméter 18) beállításaitól függ A befúvó és elszívó ventilátorok üzeme az X15-1 és X15-2 kontaktusok zárásakor A ventilátor kikapcsol. A ventilátor min. fordulatszámon üzemel (50 m3/h) A ventilátor 1 fokozatban üzemel A ventilátor 2 fokozatban üzemel A ventilátor 3 fokozatban üzemel A ventilátor a fokozatkapcsoló állásának megfelelő fokozatban üzemel. A ventilátor max. fordulatszámon üzemel 14 LWZ 170 E PLUS / LWZ 370 PLUS

15 Szerelés Biztonsági eszköz csatlakoztatása a nyitott kandalló használatához. Lehetőség 1: A biztonsági eszköz csatlakoztatása a X15 csatlakozáson. Csatlakoztassa a feszültségmenetes érintkezőit a nyitott kandalló biztonsági eszközének az X15-1 és X15-2 csatlakozókra. Állítsa a 18-as Paraméter 1 értékre és a 19-es és 20-as Paramétereket 0 értékre. Ha zárja a biztonsági eszköz az áramkört az X15-1 és X15-2 érintkezők között az elszívó és befújó ventillátorok kikapcsolnak. Figyelmeztetés A távvezérlő vezérlő feszültség kábeleit és a készülék hálózati betáp kábeleit egymástól eltérő nyomvonalon kell vezetni. Lehetőség 2: A tápfeszültség megszakítása a biztonsági eszközön keresztül. Csatlakoztassa a biztonsági eszközt az Elektromos csatlakozások/szabványos csatlakoztatás képnek megfelelően Biztonsági eszköz csatlakoztatása a nyitott kan Három fokozatú kapcsoló Levegőminőség érzékelő FEQ Távszabályozó FEZ 6 x 0,5 mm 2 max. 30m Nyomáskülönbség kapcsoló a kandallóhoz LWZ 170 E PLUS / LWZ 370 PLUS 15

16 Üzembe helyezés 11. Üzembe helyezés 11.1 Első üzembe helyezés A térfogatáramok beállítása A teljesítmény felvétel és az energiafogyasztás a légcsatorna rendszer ellenállásától és a szűrő ellenállásától függ. A ventilátorfokozat kijelzője Levegő térfogatáram Beállítható 0 és 50 m 3 /h között Kisebb kell legyen, mint a 2. fokozat Kisebb kell legyen, mint a 3. fokozat Beállítható 50 és 400 m 3 /h között (LWZ 370 plus) Beállítható 50 és 300 m 3 /h között (LWZ 170 E plus) Ha a fenti feltételek közül az egyik nem teljesül, a levegő térfogatáram automatikusan az eggyel feletti térfogatáram értékére áll be Üzemen kívül helyezés Hosszabb távollétek esetére is javasoljuk, hogy a szellőztetést az 1. kapcsolóállásban hagyják tovább üzemelni. ha a készüléket a fenti javaslat ellenére hosszabb időre üzemen kívül kell helyezni, először kapcsolják ki a készülék programot a kezelőmezőn, majd a készülék dugaszoló csatlakozóját a hálózatból kihúzva feszültségmentesítsék a készüléket! Tisztítsák meg vagy cseréljék ki a szűrőket! 11.3 Ismételt üzembe helyezés Ellenőrizzék, hogy a szűrők a készülékben vannak-e. Sohase helyezzék üzembe a készüléket szűrők nélkül! Ellenőrizzék, hogy a kondenzátum elvezetés nem károsodott-e, vagy a csővezeték nincs-e megtörve! 16 LWZ 170 E PLUS / LWZ 370 PLUS

17 Beállítások 12. Beállítások 12.1 Beállító menü A paraméter megváltoztatása Nyomják meg a menü gombot! A készülék optimális üzemének biztosítása érdekében azokat a paramétereket, amelyekkel a készüléket a helyi viszonyokhoz lehet illeszteni, ebben a menüben állíthatják be. Néhány paramétert, mint például a levegő térfogatáramokat a tervezés során az épület adottságainak megfelelően kell meghatározni. Figyelmeztetés A beállítások leírásánál nem említett paramétereket csak a gyártóval való konzultáció után szabad megváltoztatni. A hibás beállítások a készülék üzemét komolyan megzavarhatják. A paraméterérték villogni kezd. Módosítsák a paramétert a kívánt értékre a + és gombok segítségével! A paraméterbeállítások rendszere Nyomják meg normál üzemben a menü gombot! A kijelzőn a beállító menü szimbóluma jelenik meg ( SET ). A megváltoztatott paraméter el nem tárolása Ha a megváltoztatott paramétert nem akarják eltárolni, nyomják meg az R gombot! A beállító menü aktiválása Nyomják meg ismét a menü gombot a beállító menü aktiválásához! A megváltoztatott paraméter eltárolása (megerősítése) A paraméter kiválasztása Menjenek a beállító menüben a + és gombok segítségével a kívánt paraméterhez, amelyet be akarnak állítani! Ha a megváltoztatott paramétert el akarják tárolni, nyomják meg a menü gombot! 1. A paraméter sorszáma 2. A paraméter értéke Figyelmeztetés További paraméterek megváltoztatásához ismételjék meg a paraméter kiválasztása részben leírt lépéseket. Ha már nem akarnak további paramétereket megváltoztatni, nyomják meg az R gombot a normál üzemhez való visszatérés érdekében. LWZ 170 E PLUS / LWZ 370 PLUS 17

18 Beállítások A beállító menü paramétereinek listája Paraméter Leírás Gyári Beállítási tartomány beállítás 01 Levegő térfogatáram min. 50 m 3 /h 0 m 3 /h vagy 50 m 3 /h Léptetési egység Kijelző szöveg és szimbólumok 02 Levegő térfogatáram 1. fokozat 100 m 3 /h 50 m 3 /h 400 m 3 /h (50 m 3 /h m 3 /h LWZ 170 E plus) 5 m 3 /h 03 Levegő térfogatáram 2. fokozat 200 m 3 /h (150 m 3 /h LWZ 170 E plus) 50 m 3 /h 400 m 3 /h (50 m 3 /h m 3 /h LWZ 170 E plus) 5 m 3 /h 04 Levegő térfogatáram 3. fokozat 300 m 3 /h (225 m 3 /h LWZ 170 E plus) 50 m 3 /h 400 m 3 /h (50 m 3 /h m 3 /h LWZ 170 E plus) 5 m 3 /h 05 Levegő térfogatáram 3. fokozat 22,0 C 15,0 C 35,0 C 0,5 C 06 Bypass hiszterézis 2,0 C 0,0 C 5,0 C 0,5 C BYPASS BYP HYS 07 Bypass csappantyú üzem 0 0 (= automatikus üzem) 1 (= csappantyú zárva) BYPASS 2 (= csappantyú nyitva) 08 Kommunikáció ebus Ot (= Opentherm) ebus OT/BUS 09 Bus címzés (0 = master) BUSADR 10 További elszívott levegőáram bekötése OFF Ennek a paraméternek a gyári OFF beállításban kell maradnia 11 Nyomáseltérés engedély ON OFF (= Befúvás/ elszívás térfogatáram egyenlő) ON (= Nyomáskülönbség megengedett) 12 Rögzített levegőáram eltérés 0 m 3 /h -100 m 3 /h +100 m 3 /h 1 m 3 /h CV+WTW 13 Fűtőbetét 0 0 (= kikapcsolva) 1 (= előfűtő betét) HEATER 2 (= utánfűtő betét) 14 Utánfűtő betét utáni hőmérséklet 21 C 15,0 C 30,0 C 0,5 C HEATER bemenet kiválasztása 0 0 (= zárókontaktus) V1 1 (= 0-10V bemenet) 2 (= nyitókontaktus) 3 (= Kapcsoló bemenet 1/Bypass nyitott 12 V; Bypass zárt 0V) 4 (= Kapcsoló bemenet 1/Bypass nyitott 0 V; Bypass zárt 12V) bemenet minimális feszültség 0,0 V 0 V - 10 V 0,5 V V1 MIN bemenet maximális feszültség 10,0 V 0 V - 10 V 0,5 V V1 MAX kapcsoló bemenet feltétel 0 0 (= ki) 1 (= be) 2 (= be, ha a kerülőági csappantyú nyitva feltétel teljesül) 3 (= Bypass vezérlés) 4 (= befúvóági átkapcsoló szelep) kapcsoló bemenet által vezérelt befúvó ventilátor üzemmód kapcsoló bemenet által vezérelt elszívó ventilátor üzemmód 5 0 (= befúvó ventilátor ki) 1 (= min. térfogatáram: 50 m 3 /h) 2 (= 1. fokozat térfogatáram) 3 (= 2. fokozat térfogatáram) 4 (= 3. fokozat térfogatáram) 5 (= fokozatkapcsoló vezérlés) 6 (= max. térfogatáram) 7 (= nincs vezérelve) 5 0 (= elszívó ventilátor ki) 1 (= min. térfogatáram: 50 m 3 /h) 2 (= 1. fokozat térfogatáram) 3 (= 2. fokozat térfogatáram) 4 (= 3. fokozat térfogatáram) 5 (= fokozatkapcsoló vezérlés) 6 (= max. térfogatáram) 7 (= nincs vezérelve) bemenet kiválasztása 1 0 (= zárókontaktus) V2 1 (= 0-10V bemenet) 2 (= nyitókontaktus) 3 (= Kapcsoló bemenet 2/Bypass nyitott 12 V; Bypass zárt 0V) 4 (= Kapcsoló bemenet 2/Bypass nyitott 0 V; Bypass zárt 12V) bemenet minimális feszültség 0 V 0 V - 10 V 0,5 V V2 MIN bemenet maximális feszültség 10 V 0 V - 10 V 0,5 V V2 MAX CN1 CN1 CN1 18 LWZ 170 E PLUS / LWZ 370 PLUS

19 Beállítások Paraméter Leírás Gyári beállítás Beállítási tartomány kapcsoló bemenet feltétel 0 0 (= ki) 1 (= be) 2 (= be, ha a kerülőági csappantyú nyitva feltétel teljesül) 3 (= Bypass vezérlés) 4 (= befúvóági átkapcsoló szelep) kapcsoló bemenet által vezérelt befúvó ventilátor üzemmód kapcsoló bemenet által vezérelt elszívó ventilátor üzemmód 5 0 (= befúvó ventilátor ki) 1 (= min. térfogatáram: 50 m 3 /h) 2 (= 1. fokozat térfogatáram) 3 (= 2. fokozat térfogatáram) 4 (= 3. fokozat térfogatáram) 5 (= fokozatkapcsoló vezérlés) 6 (= max. térfogatáram) 7 (= nincs vezérelve) 5 0 (= elszívó ventilátor ki) 1 (= min. térfogatáram: 50 m 3 /h) 2 (= 1. fokozat térfogatáram) 3 (= 2. fokozat térfogatáram) 4 (= 3. fokozat térfogatáram) 5 (= fokozatkapcsoló vezérlés) 6 (= max. térfogatáram) 7 (= nincs vezérelve) Léptetési egység 27 Földhő hőcserélő OFF OFF (= földhő hőcserélő szelepvezérlés kikapcsolva) ON (= földhő hőcserélő szelepvezérlés bekapcsolva) 28 A földhő hőcserélő minimális 5 C 0,0 C - 10 C 0,5 C hőmérséklete (ez alatt a hőmérséklet alatt a szelep nyit) 29 A földhő hőcserélő maximális 25 C 15,0 C - 40 C 0,5 C hőmérséklete (e felett a hőmérséklet felett a szelep nyit) Kijelző szöveg és szimbólumok CN2 CN2 CN2 EWT EWT T- EWT T+ LWZ 170 E PLUS / LWZ 370 PLUS 19

20 Beállítások 12.2 Lekérdező menü Paraméter A tényleges érték megnevezése Egység A lekérdező menüvel néhány műszaki adatot lehet megjeleníteni a készülék üzemével kapcsolatos információk bővítése céljából. Az adatok megváltoztatása vagy beállítása ebben a menüben nem lehetséges. Nyomják meg normál üzemben a menü gombot! A kijelzőn a beállító menü szimbóluma jelenik meg ( SET ) 01 Helyiséghőmérséklet C 02 Külső hőmérséklet C (a külső hőmérséklet érzékelő által átlagolva) 03 Kerülőági (bypass) állapot (ON = kerülőági csappantyú nyitva, OFF = kerülőági csappantyú zárva) 04 Fagyvédelem üzemállapot (ON = fagyvédelem aktív, OFF = fagyvédelem nem aktív) 05 Nyomás a befújt levegő csatornában Pa 06 Nyomás az elszívott levegő csatornában Pa 07 A befúvó ventilátor által szállított levegő térfogatárama 08 Az elszívó ventilátor által szállított levegő térfogatárama m 3 /h m 3 /h Váltsanak a + vagy gombok segítségével a lekérdező menüre ( READ )! Nyomják meg kétszer az R gombot a normál üzemi kijelzéshez való visszatéréshez! Ha 5 percen keresztül semmilyen gomb nincs működtetve, a készülék automatikusan a normál üzemi kijelzéshez tér vissza. Aktiválják a lekérdező menüt a menü gomb megnyomásával! Aktiválják a lekérdező menüt a menü gomb megnyomásával! 20 LWZ 170 E PLUS / LWZ 370 PLUS

21 Beállítások 12.3 Szerviz menü A szerviz menüben az utolsó 10 hibajelentést nézhetik meg. Egy készülékleállást okozó hiba esetén a beállító menü és a lekérdező menü le van zárva, és csak a szerviz menü nyitható meg. Ebben az esetben a menü gomb megnyomásával a szerviz menü közvetlenül megnyitható. A szervizmenü megnyitása Nyomják meg normál üzemben a menü gombot! A kijelzőn a beállító menü szimbóluma jelenik meg ( SET ). Aktuális hibajelentés (villáskulcs szimbólum a kijelzőn) Azoknál a hibajelentéseknél, melynél a hiba oka még nincs megszüntetve, a kijelzőn a villáskulcs szimbólum látható. Törölt hibajelentés (nincs villáskulcs szimbólum a kijelzőn) Azoknál a hibajelentéseknél, melynél a hibaokot már elhárították, a kijelzőn a villáskulcs szimbólum látható. Váltsanak a + vagy gombok segítségével a szerviz menüre ( SERV )! Visszatérés a normál üzemi kijelzéshez Nyomják meg kétszer az R gombot a normál üzemi kijelzéshez való visszatéréshez! Aktiválják a szerviz menüt a menü gomb megnyomásával! Az összes hibajelentést törölni lehet a szerviz menüben az R gomb 5 másodpercig való nyomva tartásával. Ez csak akkor lehetséges, ha a rendszerben nincs aktív hiba A gyári beállítások visszaállítása 1. A hibajelentés száma 2. Hibakód Lehetséges az összes megváltoztatott paraméternek a gyárilag beállított értékre való egyidejű visszaállítása. Ekkor az összes megváltoztatott érték arra az értékre áll, amit gyárilag beprogramoztak, és ahogy a készülék kiszállítása történt; egyben az összes jelentés és hibakód törlődik a szerviz menüből. Nyomják meg 10 másodpercen keresztül egyidejűleg a + és a gombot! A szerviz menüben a + és a gombok segítségével tudnak lapozni. A Nincs hibajelentés kijelzése A visszaállítás után három másodpercig a kijelző összes szimbóluma látható, aztán a készülék a normál üzemi kijelzéshez tér vissza. LWZ 170 E PLUS / LWZ 370 PLUS 21

22 Karbantartás 13. Karbantartás A szakember általi karbantartás magában foglalja a kereszt/ellenáramú hőcserélő tisztítását, és a ventilátort tisztítását. Az üzemóraszámtól függően kell a karbantartási munkákat 3 évenként elvégezni. Kapcsolják ki a készülék programját úgy, hogy a mínusz (-) gombot 5 másodpercig nyomva tartják! Kapcsolják le a készülékről a feszültséget! Nyissák ki a szűrőajtót! Húzzák ki a szűrőket! Jegyezzék meg, hogy voltak a szűrők betéve a készülékbe! Tisztítsák meg a hőcserélőt mosogatószeres, meleg vízzel (vízhőmérséklet: max. 55 C)! Mossák át a hőcserélőt a tisztítás után vízzel! Húzzák ki a csatlakozókat a kijelző hátoldalán lévő dugaszoló aljzatokból! Szereljék le a mellső burkolatot! Csavarják ki mindkét csavart, amikkel a kijelző fedél a készülékhez van rögzítve! Húzzák ki óvatosan a hőcserélőt a készülékből! Eközben ne sértsék meg a habanyagból készült részeket! Vegyék le a kijelző fedelet! Vegyék le az elektronikáról a 4 db nyomásközvetítő csövet és a 3 db csatlakozót! 22 LWZ 170 E PLUS / LWZ 370 PLUS

23 Karbantartás Húzzák ki a ventilátoregységet a készülékből! Fektessék a ventilátoregységet egy lapos felületre a nyomásközvetítő csövekkel felfelé! Húzzák le a ventilátoregység csatlakozó csőcsonkjairól a piros és a kék (fekete jelzés nélküli) csöveket! Ügyeljenek rá, hogy a csőcsonkokba szennyeződés ne kerüljön! Fordítsák megy az egységet úgy, hogy a nyomásközvetítő csövek lefelé legyenek! Tisztítsák meg a ventilátorokat egy puha ecsettel. A kiegyenlítő súlyoknak nem szabad elmozdulni! Tegyék vissza a felső EPS részt a ventilátorokra! Húzzák rá a korábban levett csöveket a csőcsonkokra! Ügyeljenek arra, hogy a csövekbe és a csonkokba ne kerüljön szennyeződés! Építsék vissza a komplett ventilátoregységet a készülékbe! Csatlakoztassák vissza a nyomásközvetítő csöveket és a ventilátor vezetékeket az elektronikára! Ügyeljenek a csövek nyomásérzékelőkre való, a felragasztott jelöléseknek megfelelő, helyes csatlakoztatására! Ügyeljenek az elektromos csatlakozóknak a felragasztott jelzéseknek megfelelő csatlakoztatására is! Szereljék vissza a kijelző fedelet! Nyomják vissza a korábban kihúzott csatlakozókat a kijelző fedél hátoldalán lévő dugaszoló aljzatokba! Csúsztassák vissza a hőcserélőt a készülékbe! Szereljék vissza a mellső burkolatot! Tegyék vissza a szűrőket a helyükre, mindig a tiszta oldalukkal a hőcserélő felé! Csukják be a szűrőajtót! Kapcsolják vissza a feszültséget a készülékre! Kapcsolják be a készülék programját úgy, hogy a mínusz (-) gombot 5 másodpercig nyomva tartják! A szűrőtisztítás/csere után nullázzák a szűrőfigyelőt úgy, hogy az R gombot 5 másodpercig nyomva tartják! A levegőcsatornák tisztítása A levegőcsatornákat szabályos időközönként ellenőrizni és, ha szükséges, tisztítani kell. Az ellenőrzés és a tisztítás a befúvó és elszívó levegőcsatornák készülékről való leszerelése után lehetséges. Vegyék le az egység felső EPS felét, így mindkét ventilátor hozzáférhető lesz. Ügyeljenek rá, hogy a ventilátorok az alsó EPS félben maradjanak. LWZ 170 E PLUS / LWZ 370 PLUS 23
