Önálló típusú FELHASZNÁLÓI KÉZIKÖNYV

Átírás

1 Önálló típusú FELHASZNÁLÓI KÉZIKÖNYV

2 Tartalom 1. DVR jellemzői Megjelenés Előlap Hátlap Távirányító DVR telepítése Merevlemez beépítése (HDD) Kamerák és monitor csatlakoztatása Táp csatlakoztatása VGA kimenet Táp alá helyezés DVR rendszerindítás Merevlemez érzékelése Elveszett adatok visszaállítása Felvételi folyamat visszaállítása Fő képernyő DVR beállítások Főmenü Kameraválasztás Felvétel kiválasztása Felvételi mód Felvételi képsebesség Felvételi minőség

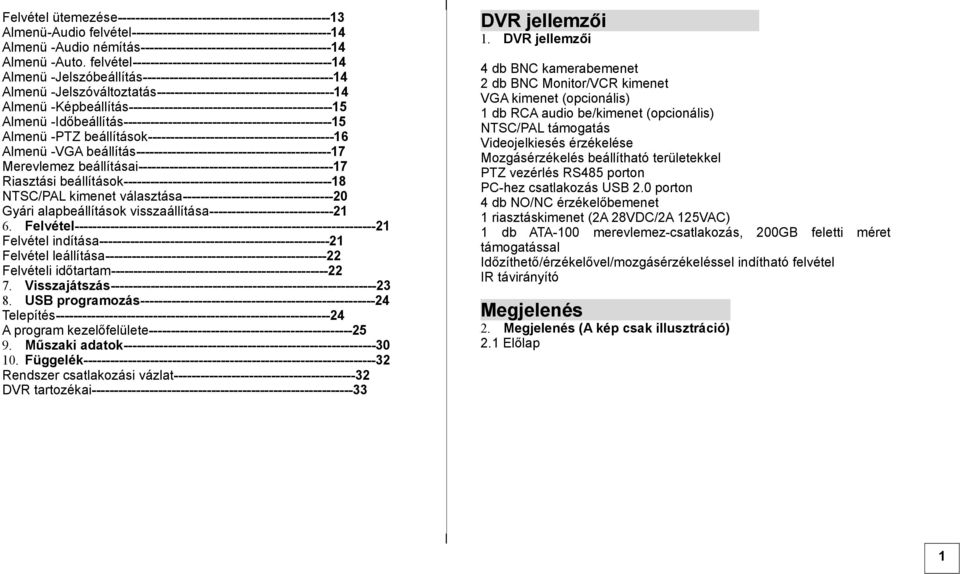

3 Felvétel ütemezése Almenü-Audio felvétel Almenü -Audio némítás Almenü -Auto. felvétel Almenü -Jelszóbeállítás Almenü -Jelszóváltoztatás Almenü -Képbeállítás Almenü -Időbeállítás Almenü -PTZ beállítások Almenü -VGA beállítás Merevlemez beállításai Riasztási beállítások NTSC/PAL kimenet választása Gyári alapbeállítások visszaállítása Felvétel Felvétel indítása Felvétel leállítása Felvételi időtartam Visszajátszás USB programozás Telepítés A program kezelőfelülete Műszaki adatok Függelék Rendszer csatlakozási vázlat DVR tartozékai DVR jellemzői 1. DVR jellemzői 4 db BNC kamerabemenet 2 db BNC Monitor/VCR kimenet VGA kimenet (opcionális) 1 db RCA audio be/kimenet (opcionális) NTSC/PAL támogatás Videojelkiesés érzékelése Mozgásérzékelés beállítható területekkel PTZ vezérlés RS485 porton PC-hez csatlakozás USB 2.0 porton 4 db NO/NC érzékelőbemenet 1 riasztáskimenet (2A 28VDC/2A 125VAC) 1 db ATA-100 merevlemez-csatlakozás, 200GB feletti méret támogatással Időzíthető/érzékelővel/mozgásérzékeléssel indítható felvétel IR távirányító Megjelenés 2. Megjelenés (A kép csak illusztráció) 2.1 Előlap 1

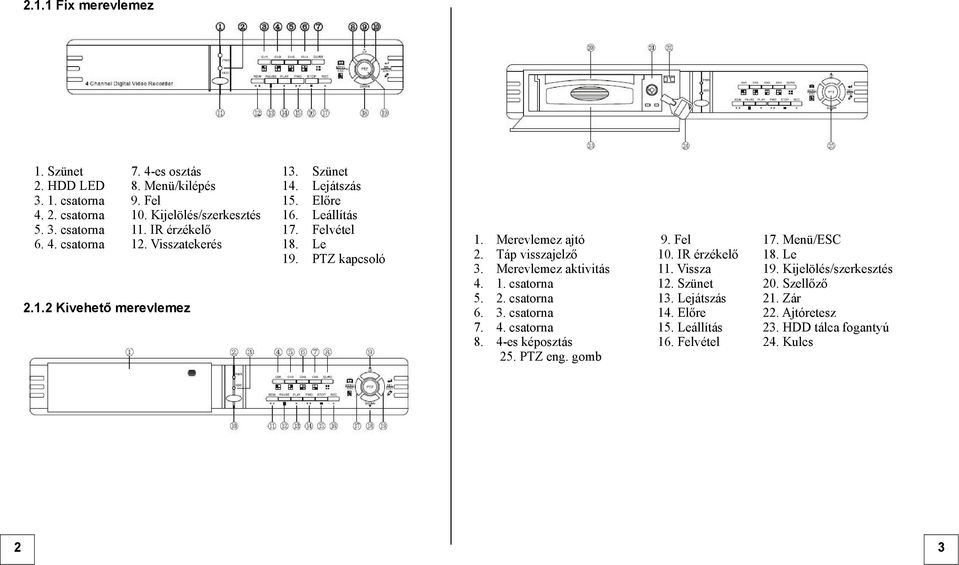

4 2.1.1 Fix merevlemez 1. Szünet 2. HDD LED csatorna csatorna csatorna csatorna Kivehető merevlemez 7. 4-es osztás 8. Menü/kilépés 9. Fel 10. Kijelölés/szerkesztés 11. IR érzékelő 12. Visszatekerés 13. Szünet 14. Lejátszás 15. Előre 16. Leállítás 17. Felvétel 18. Le 19. PTZ kapcsoló 1. Merevlemez ajtó 9. Fel 17. Menü/ESC 2. Táp visszajelző 10. IR érzékelő 18. Le 3. Merevlemez aktivitás 11. Vissza 19. Kijelölés/szerkesztés csatorna 12. Szünet 20. Szellőző csatorna 13. Lejátszás 21. Zár csatorna 14. Előre 22. Ajtóretesz csatorna 15. Leállítás 23. HDD tálca fogantyú 8. 4-es képosztás 16. Felvétel 24. Kulcs 25. PTZ eng. gomb 2 3

5 2.2. Hátlap : Felvétel vagy lejátszás leállítása PTZ: PTZ vezérlés Z-: Zoom ki F+: Fókusz+ Z+: Zoom be F-: Fókusz- MENU: Beállítási menübe be/kilépés SEL/EDIT: Kijelölés módosítása UP: Kijelölés mozgatása felfele DOWN: Kijelölés mozgatása lefele 1. Audio (opcionális) 2. Video kimenet 3. VGA kimenet 4. DC táp kapcsoló 5. USB port 2.3 Távirányító Vissza Lejátszás Előre Felvétel Szünet 6. Video bemenet 7. RS485/érzékelőbemenet/riasztáskim. 8. DC tápbemenet 9. Ház földelése CH1: 1. kam. választás/nagyítás CH2: 2. kam. választás/nagyítás CH3: 3. kam. választás/nagyítás CH4: 4. kam. választás/nagyítás QUAD: 4-es képosztás DVR telepítése 3. DVR telepítése 3.1 Fix merevlemez beépítése Csatlakoztassa a táp és az adatkábelt a merevlemezhez, és csavarozza a lemezt a fémtartóhoz vagy a DVR házához. (A merevlemezt a felhasználó biztosítja.) A merevlemez beállítása MASTER legyen! FIGYELEM Ne nyissa fel a burkolatot üzem közben! 4 5

6 3.2 Kivehető merevlemeztartó beépítése Csatlakoztassa az adatkábelt és a tápkábelt a merevlemezre (2. ábra). 2. ábra 1. Táp visszajelző 5. Fogantyú 2. Merevlemez aktivitás 6. Szellőző 3. Zár 7. HDD adatkábel 4. PVC keret 8. HDD tápkábel 3. ábra Tolja be a tartót a keretbe ütközésig, és hajtsa le a fogantyút (3. ábra). Zárja le a tartót és helyezze táp alá a készüléket. Az új merevlemezt mindig formázni kell (lásd: Lemezbeállítások menü). 1. ábra Húzza ki a tokot a keretből (1. ábra) FIGYELEM Ne vegye ki a lemezt üzem közben! Zár A: Zárt (Nem kivehető) B: Nyitott (Kivehető) 6 7

7 3.3 Kamerák és monitor csatlakoztatása 4 kamerabemenet és 2 monitorkimenet van (BNC csatlakozás) 3.4 VGA kimenet (opcionális) 1 CRT vagy LCD monitor csatlakoztatható VGA csatlakozóval. 3.5 Tápcsatlakozás 4.2 Elveszett adatok visszaállítása A tápellátás megszakadása adatvesztést okozhat. A rendszer kérdésére: Recover HDD, választhatja a pontot, ha a lemezen mentendő anyag van. Válassza a pontot a video mentése nélküli gyorsabb rendszerindításhoz. Csak a rögzítőhöz mellékelt tápegységet használja. DVR Rendszerindítás 4. DVR Rendszerindítás 4.1 Merevlemez érzékelése 4.3 Felvételi folyamat visszaállítása Felvétel közben történő táphiba esetén a rendszer automatikusan folytatja a felvételt, ha a tápellátás visszaállt. A táp alá helyezés után a rendszer betölt, és észleli a merevlemezt. A monitoron megjelennek a Master és Slave merevlemez információi. A merevlemezek sorrendjének beállításához nézze meg a merevlemez leírását. (Master vagy Slave) 8 9

8 4.4 Fő képernyő Menütérkép A DVR indításakor a 4-es képosztás jelenik meg. Bal felső sarok: használt merevlemez-terület százalékosan. Középső: csatorna neve (CH1~CH4). Jobb alsó sarok: dátum és idő. A DVR programozásához nyomja meg a gombot. Főmenü Kameraválasztás Felvétel kiválasztás Felvételi mód Felvételi képsebesség Videominőség Felvétel ütemezése Almenü Merevlemez beállításai Riasztásbeállítások Gyári alap visszaállítása Audio rögzítés Audio némítás Auto. felvétel Jelszóbeállítások Jelszóváltoztatás Képbeállítás Időbeállítás PTZ beállítás VGA beállítás DVR beállításai 5. DVR beállításai 5.1 Főmenü Nyomja meg a és gombot a főmenübe belépéshez. A gombokkal választhatók ki a beállítások, a gombbal módosíthatók, : rögzítés/kilépés. 5.2 Kameraválasztás A DVR 4 kameraképet tud megjeleníteni egy képernyőn (4-es osztás). Megadhatók a megjelenítendő kamerák. Nyomja meg a gombot a beállítás módosításához, vagy nyomja meg a,,, gombokat az egyes csatornák külön történő beállításához. A nem használt csatornák helyén a monitoron OFF kiírás látható

9 5.3 Felvétel kiválasztása Adja meg a rögzítendő csatornákat 5.4 Felvételi mód Külön mód: Minden csatorna külön tömörítése és rögzítése, így az egyes csatornák teljes képernyőre nagyíthatók. Pl. lekapcsolható az 1. és 2. csatorna felvétele, és a rendszer csak a 3. és a 4. csatornát rögzíti. A,,, gombokkal választhat csatornát visszajátszás közben. Ebben a módban, élőkép vagy rögzítés közben nyomja meg a 3 mp-re, ekkor az egyes csatornák és a 4-es osztás léptetődik, mindaddig, amíg nem nyom meg egy gombot. Osztott mód: Mind a 4 csatorna tömörítése és rögzítése egyetlen fájlban, így az egyes csatornák külön-külön nem nagyíthatók teljes képernyőre. Ebben a módban nem használható a külön mód. A rögzítési képsebesség befolyásolja a mozgások folyamatosságát és a tárigényt. Az alapértelmezett érték 25 fps. Ez azt jelenti, hogy a rendszer másodpercenként 25 képet rögzít. A képsebesség beállítható 25, 12, 8, 6, 4, 3, 2, 1 képkocka/mp-re. Megj.: Ha az AUDIO RÖGZÍTÉS (az ALMENÜben) be van kapcsolva, a képsebesség 25, 12, 8, 6, 4 fps-re állítható. (lásd: 5.8 AUDIO RÖGZÍTÉS ). 5.5 Rögzítési képsebesség A rögzítési képsebesség befolyásolja a képen látható mozgásokat. A nagyobb sebesség simább mozgásokat eredményez, és nagyobb tárhelyet igényel. Az alapértelmezett érték 25 fps. Ez azt jelenti, hogy a rendszer másodpercenként 25 képet rögzít. A képsebesség beállítható 25, 12, 8, 6, 4, 3, 2, 1 képkocka/mp-re. Megj.: Ha az AUDIO RÖGZÍTÉS (az ALMENÜben) be van kapcsolva, a képsebesség 25, 12, 8, 6, 4 fps-re állítható. (lásd: 5.8 AUDIO RÖGZÍTÉS ). 5.6 Rögzítési minőség 3 különböző minőségi szint állítható be: Magas, Normál és Alacsony. Minél jobb a minőség, annál nagyobb tárhelyet igényel. A rögzítési képsebesség, minőség és a merevlemez mérete együtt határozza meg a DVR teljes rögzítési idejét. 5.7 Felvétel ütemezése Különböző felvételi módok ütemezhetőek be: idő szerint, érzékelésre indított és mozgásra indított rögzítés. - Nincs felvétel. T Folyamatos (alapértelmezett) A Érzékelésre vagy mozgásra indított. A DVR együtt működhet többféle külső érzékelőeszközzel (PIR, gázérzékelő...stb). A DVR nem rögzít, amíg nem kap jelet a külső érzékelő kimenetéről a megadott időszakban. A kijelölés a gombokkal mozgatható

10 5.8 Almenü Audio rögzítés ON választása esetén a hang rögzítésre kerül. OFF választása esetén a hang nem kerül rögzítésre. 5.9 Almenü Audio némítás ON választása esetén az audiokimenet ki van kapcsolva. OFF választása esetén az audiokimenet be van kapcsolva. Minden gomb használható a jelszóban, kivéve a gomb, ennek a funkciója a megerősítés és kilépés Almenü Auto. rögzítés ON választása esetén a DVR automatikusan indítja a felvételt, ha nem történt felhasználói művelet 5 percig. OFF választása esetén a DVR nem rögzít, amíg meg nem nyomja a [.RECORD] gombot Almenü Képbeállítás 5.11 Almenü Jelszó beállítása Ha ON -ra van állítva, a felvétel leállításához vagy a menübe lépéshez jelszó szükséges. Ha OFF -ra van állítva, nem szükséges jelszó Almenü Jelszóváltoztatás Alapértelmezett jelszó: gomb 6-szori megnyomása. ÁRNYALAT : 0-99 TELÍTETTSÉG 0-99 KONTRASZT 0-99 FÉNYERŐ 0-99 A gombok funkciói: : kijelölés mozgatása : Érték növelése : Érték csökkentése : Csatorna választása : Kilépés Almenü Időbeállítás 14 15

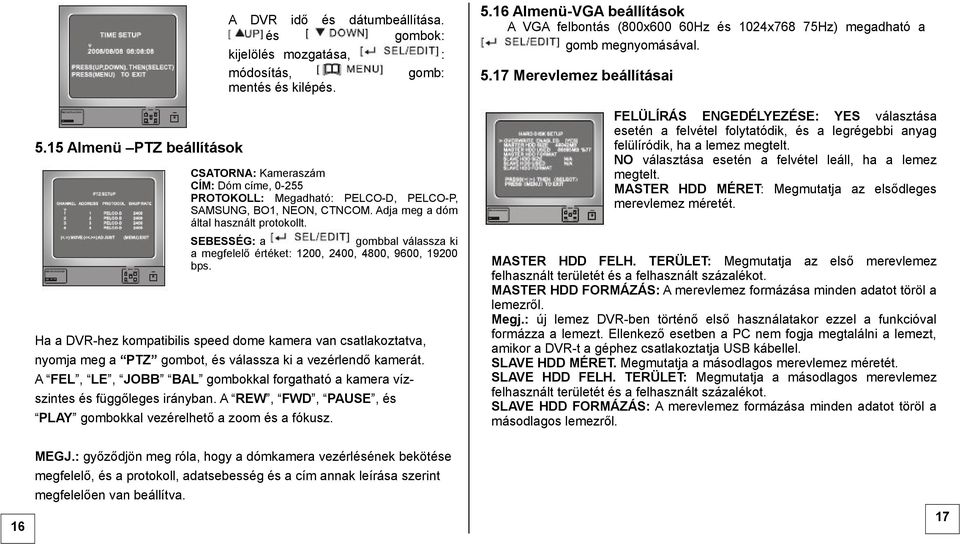

11 5.15 Almenü PTZ beállítások Ha a DVR-hez kompatibilis speed dome kamera van csatlakoztatva, nyomja meg a PTZ gombot, és válassza ki a vezérlendő kamerát. A FEL, LE, JOBB BAL gombokkal forgatható a kamera vízszintes és függőleges irányban. A REW, FWD, PAUSE, és PLAY gombokkal vezérelhető a zoom és a fókusz. A DVR idő és dátumbeállítása. és gombok: kijelölés mozgatása, : módosítás, gomb: mentés és kilépés. CSATORNA: Kameraszám CÍM: Dóm címe, PROTOKOLL: Megadható: PELCO-D, PELCO-P, SAMSUNG, BO1, NEON, CTNCOM. Adja meg a dóm által használt protokollt. SEBESSÉG: a gombbal válassza ki a megfelelő értéket: 1200, 2400, 4800, 9600, bps Almenü-VGA beállítások A VGA felbontás (800x600 60Hz és 1024x768 75Hz) megadható a gomb megnyomásával Merevlemez beállításai FELÜLÍRÁS ENGEDÉLYEZÉSE: YES választása esetén a felvétel folytatódik, és a legrégebbi anyag felülíródik, ha a lemez megtelt. NO választása esetén a felvétel leáll, ha a lemez megtelt. MASTER HDD MÉRET: Megmutatja az elsődleges merevlemez méretét. MASTER HDD FELH. TERÜLET: Megmutatja az első merevlemez felhasznált területét és a felhasznált százalékot. MASTER HDD FORMÁZÁS: A merevlemez formázása minden adatot töröl a lemezről. Megj.: új lemez DVR-ben történő első használatakor ezzel a funkcióval formázza a lemezt. Ellenkező esetben a PC nem fogja megtalálni a lemezt, amikor a DVR-t a géphez csatlakoztatja USB kábellel. SLAVE HDD MÉRET. Megmutatja a másodlagos merevlemez méretét. SLAVE HDD FELH. TERÜLET: Megmutatja a másodlagos merevlemez felhasznált területét és a felhasznált százalékot. SLAVE HDD FORMÁZÁS: A merevlemez formázása minden adatot töröl a másodlagos lemezről. 16 MEGJ.: győződjön meg róla, hogy a dómkamera vezérlésének bekötése megfelelő, és a protokoll, adatsebesség és a cím annak leírása szerint megfelelően van beállítva. 17

12 5.18 Riasztási beállítások Riasztási felvétel időtartama: Ez adja meg, hogy a bemeneti indítójel vagy a kamera előtti mozgás után a felvétel mennyi ideig fut. Riasztás időtartama: Ez adja meg, hogy bemeneti jel után a riasztás mennyi ideig áll fenn (mp-ben). Hangjelzés időtartama: Hangjelzés idejének megadása (OFF, 05, 10, 15, 20, 25, 30 mp és CONT). Az idő a gombbal állítható be. OFF beállításnál nincs hangjelzés, CONT beállításnál a hangjelzés folyamatos. Rendszerpélda: PTZ vezérlés Táp Riasztás ÉRZÉKELŐ RIASZTÁS Érzékelőbeállítás: 3 különböző beállítási mód van: NINCS, ALAPBAN ZÁRT és ALAPBAN NYITOTT. A szükséges beállítás a használt érzékelőtől függ. Ha az érzékelő kimenete ALAPBAN NYITOTT, akkor a DVR-ben a beállítás ALAPBAN NYITOTT legyen. Ha az érzékelő érzékel, a DVR a bemenetére csatlakoztatott kábelen jelet kap és indítja a felvételt. There are four pairs of input terminal supported by DVR. Táp PIR érzékelő Csatlakoztassa a PIR érzékelő NO/NC kimenetét a DVR megfelelő bemenetére. (Max. 5V DC)

13 Nyomja be a rögzítőgombot a bemeneti lyuk felett, ekkor bedugható a vezeték Gyári alapbeállítások visszaállítása Mozgás beállítása: Első lépésként a felvételi módot mozgással indítottra kell állítani. Lásd: 5.7. rész. 1-4 CSATORNA ÉRZÉKENYSÉGE: A mozgásérzékelés érzékenysége beállítható a gombbal. A szintek: Magas (1.9, KI) alacsony, KI beállításnál a csatorna mozgásra nem rögzítődik. 1-4 CSATORNA TERÜLETEI: Nyomja meg a gombot a területbeállításokba való belépéshez. A kiválasztott csatorna képe 144 (12x12) blokkra van felosztva. A kijelölés a,,, gombokkal (balra, jobbra, fel le) mozgatható, a kijelölt terület állapota (érzékel/nem érzékel) a gombbal állítható. Ha a terület átlátszó, aktív (érzékel és rögzít), ha árnyalt, nem aktív (nem érzékel és nem rögzít). A mozgásérzékelés beállítása után a menüből kilépve a gomb megnyomására a mozgásfelvételi mód bekapcsol NTSC/PAL kimenet választása Vegye le a tápot, és helyezze át a J10 jumpert az NTSC vagy PAL videokimenetnek megfelelően az áramköri kártyán. Nyomja meg a MENU gombot, és válassza a Restore factory default pontot az alapbeállítások visszatöltéséhez. Megj.: Ha elfelejti a jelszavát, nyomja meg a PAUSE gombot tízszer az alapértékek visszaállításához. Ha a DVR felvételi módban van, vegye le a tápot, vegye ki a merevlemezt, adja rá a tápot, és nyomja meg a PAUSE gombot tízszer az alapértékek visszaállításához. FELVÉTEL FELVÉTEL 6.1 Felvétel indítása A felvétel indításához nyomja meg a gombot. A monitor különböző információkat jelenít meg. Egy csatorna csak KÜLÖN MÓDban nagyítható teljes képernyőre. NTSC/PAL választás 20 21

14 6.2 Felvétel leállítása Nyomja meg a gombot. A rendszer kérheti a jelszót. A felvétel ekkor csak érvényes jelszóval állítható le (ha ez a funkció engedélyezve van). 1 Használt lemezterület aránya 2 R Felvétel szombóluma 3 Csatornanevek 4 Mód (Osztott vagy KÜLÖN) 5 Állapot (Felv., Lejátszás, Előre 1, 2, 3, Vissza, Szünet) 6 Lemez info ([M] Master lemez haszn.) 7 Ütemezés ((T)Folyamatos, (A) Érz. vagy mozgás, (-) Nincs felvétel) 8 Rendszeridő és dátum 6.3 Felvételi időtartam Becsült idő 120GB merevlemezen (Osztott mód) Formátum Minőség Képsebessé g NTSC(óra) Magas 20k/kép Normál 15k/kép Alacsony 12k/kép Formátum Minőség Képsebessé g PAL(óra) Magas 20k/kép Normál 15k/kép Alacsony 12k/kép A felvételi időtartam az alábbi képlet segítségével megbecsülhető (120GB Normál minőség 120(GB) x 1024 (MB) x 1024 (KB) 15(KB/kocka) x 7 (kép/mp) x 60 (mp) x 60 (perc) Becsült idő: 322 óra. Visszajátszás 7. Visszajátszás Nyomja meg a gombot, ekkor a DVR automatikusan visszajátssza a legutóbbi eseményt. Az eseménylista megjelenítéséhez nyomja meg a gombot. A & gombokkal válassza ki a visszajátszandó eseményt, majd a lejátszáshoz nyomja meg a gombot

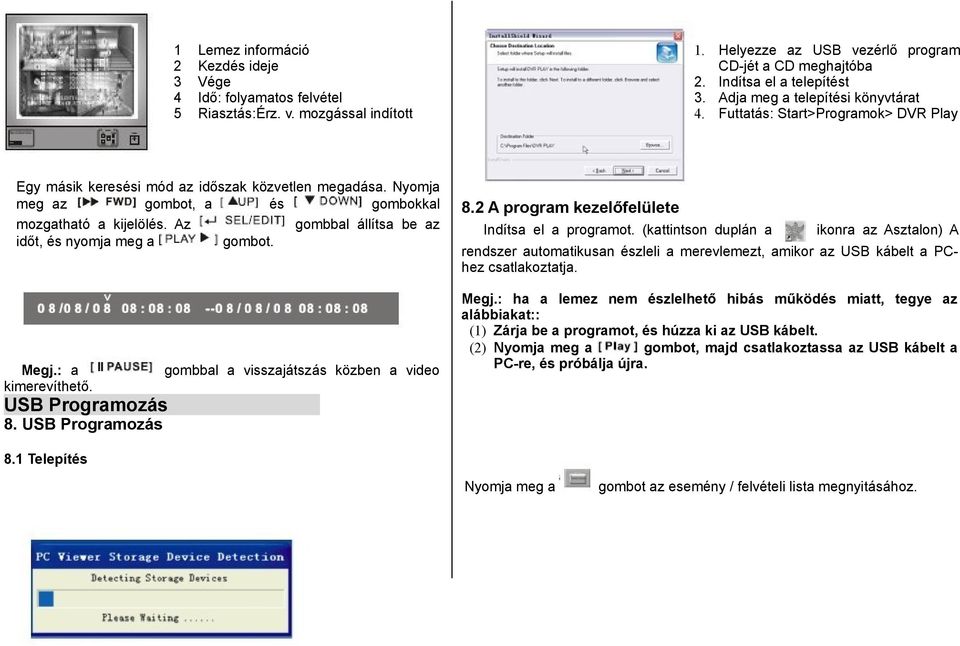

15 1 Lemez információ 2 Kezdés ideje 3 Vége 4 Idő: folyamatos felvétel 5 Riasztás:Érz. v. mozgással indított 1. Helyezze az USB vezérlő program CD-jét a CD meghajtóba 2. Indítsa el a telepítést 3. Adja meg a telepítési könyvtárat 4. Futtatás: Start>Programok> DVR Play Egy másik keresési mód az időszak közvetlen megadása. Nyomja meg az gombot, a és gombokkal mozgatható a kijelölés. Az gombbal állítsa be az időt, és nyomja meg a gombot. Megj.: a kimerevíthető. USB Programozás 8. USB Programozás gombbal a visszajátszás közben a video 8.2 A program kezelőfelülete Indítsa el a programot. (kattintson duplán a ikonra az Asztalon) A rendszer automatikusan észleli a merevlemezt, amikor az USB kábelt a PChez csatlakoztatja. Megj.: ha a lemez nem észlelhető hibás működés miatt, tegye az alábbiakat:: (1) Zárja be a programot, és húzza ki az USB kábelt. (2) Nyomja meg a gombot, majd csatlakoztassa az USB kábelt a PC-re, és próbálja újra. 8.1 Telepítés Nyomja meg a gombot az esemény / felvételi lista megnyitásához.

16 Gombok funkciója 1. Képkocka mentése 2. Video mentése 3. Beállítás 4. Nyomtató 5. Eseménylista 6. DVR/PC mód csatorna csatorna 9. Osztott mód csatorna csatorna 12. Visszatekerés 13. Vissza 1 képkockával 14. Lejátszás visszafele 15. Szünet 16. Visszajátszás 17. Előre 1 képkockával 18. Előretekerés 19. Ablak kis méret 20. Ablak bezárása 21. Hangerő 22. Audio BE/KI 23. Visszajátszási pozíciójelző A listáról a kívánt video visszajátszható, a video a gomb megnyomásával PC-re menthető mys vagy avi formátumban. Nyomja meg a DVR/PC mód gombot a PC mód átváltásához, majd nyomja meg a gombot a MYS formátumú lejátszáshoz. Nyomja meg a gombot az aktuális képkocka kinyomtatásához

17 Nyomja meg a gombot a DVR lejátszás/felvétel beállításához. Nyomja meg a gombot a video lejátszásához.

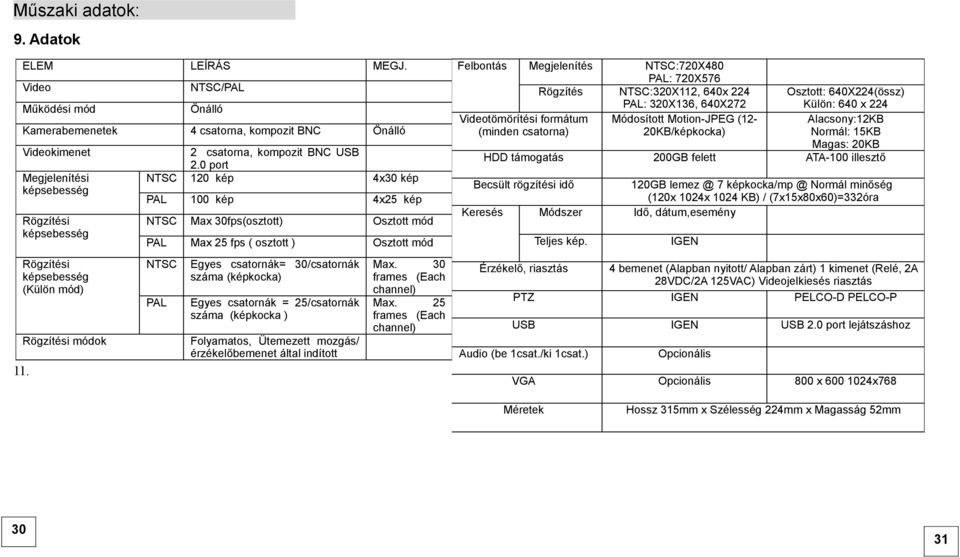

18 Műszaki adatok: 9. Adatok 11. ELEM LEÍRÁS MEGJ. Video Működési mód NTSC/PAL Önálló Kamerabemenetek 4 csatorna, kompozit BNC Önálló Videokimenet Megjelenítési képsebesség Rögzítési képsebesség Rögzítési képsebesség (Külön mód) Rögzítési módok 2 csatorna, kompozit BNC USB 2.0 port NTSC 120 kép 4x30 kép PAL 100 kép 4x25 kép NTSC Max 30fps(osztott) Osztott mód PAL Max 25 fps ( osztott ) Osztott mód NTSC PAL Egyes csatornák= 30/csatornák száma (képkocka) Egyes csatornák = 25/csatornák száma (képkocka ) Folyamatos, Ütemezett mozgás/ érzékelőbemenet által indított Max. 30 frames (Each channel) Max. 25 frames (Each channel) Felbontás Megjelenítés NTSC:720X480 PAL: 720X576 Rögzítés NTSC:320X112, 640x 224 PAL: 320X136, 640X272 Osztott: 640X224(össz) Külön: 640 x 224 Videotömörítési formátum (minden csatorna) Módosított Motion-JPEG (12-20KB/képkocka) Alacsony:12KB Normál: 15KB Magas: 20KB HDD támogatás 200GB felett ATA-100 illesztő Becsült rögzítési idő 120GB 7 Normál minőség (120x 1024x 1024 KB) / (7x15x80x60)=332óra Keresés Módszer Idő, dátum,esemény Függelék 10. Függelék Teljes kép. IGEN Érzékelő, riasztás 4 bemenet (Alapban nyitott/ Alapban zárt) 1 kimenet (Relé, 2A 28VDC/2A 125VAC) Videojelkiesés riasztás PTZ IGEN PELCO-D PELCO-P USB IGEN USB 2.0 port lejátszáshoz Audio (be 1csat./ki 1csat.) Opcionális VGA Opcionális 800 x x768 Méretek Hossz 315mm x Szélesség 224mm x Magasság 52mm 30 31

19 10.1 Rendszer csatlakozási vázlat 10.2 A DVR tartozékai TV vagy monitor 1-4 érzékelő Riasztás Gyorsdóm kamera Leírás USB vezérlő CD USB kábel Tápegység Távirányító GNG VCR DVR 1-4 kamera PC Gyorsdóm vezérlő
