2 Tudnivalók a kezelési utasításhoz Ez a kezelési utasítás az eredeti kezelési útmutató - és fontos tudnivalókat tartalmaz a gép biztonságos és gazdaságos használatához. ismerteti az m-pro-400se állomáskontroller (a következőkben csak m-pro-400se) működését és kezelését. a műszaki adatok és karbantartási intervallumok kézikönyveként szolgál tudnivalókat tartalmaz az opciókra vonatkozóan További információk P2044PA Csavarozóvezérlő szoftver programozási útmutató, állomás Kiemelések a szövegben: cselekvési felszólítást jelöl. felsorolást jelöl. Kiemelések a rajzokon egy bizonyos irányba történő mozgást jelöl. működést és erőt jelöl. Jogvédelmi megjegyzések: Az Apex Tool Group fenntartja magának a jogot, hogy a dokumentációt vagy a terméket előzetes értesítés nélkül módosítsa, kiegészítse, vagy javítsa. Ezt a dokumentumot tilos egészben vagy részben az Apex Tool Group határozott hozzájárulása nélkül bármilyen formában lemásolni, vagy bármilyen természetes vagy géppel olvasható adathordozóra másolni, mindegy, hogy az elektronikus, mechanikus, optikai vagy egyéb elven működik. A DGD az Apex Tool Group Division márkajele. 2 P2037BA/HU hu00b411.fm,

3 Tartalomjegyzék 1 Biztonság Szimbólumok Biztonsági tudnivalók A személyzet oktatása Rendeltetésszerű üzemeltetés EMC óvintézkedések Szállítás 4 3 Általános ismertető Áttekintés Leírás Alkalmazási terület Csatlakozók S S S Be- / kimenetei Ethernet RJ ARCNet rendszerbusz CAN-Bus Profibus Slave (DP) RS232 kiegészítő készülékekhez Tápellátás LVDS monitor VGA monitor PS/2 egér PS/2 billentyűzet Memóriahozzáférések, hordozható memóriák Üzembe Hálózati hozzáférés MAC-cím Karbantartás 17 7 Szerviz S cseréje a házban S , S cseréje a házban Műszaki adatok Környezeti feltételek Méretek S , S Beépítési irányelvek Feszültségellátás P2037HU-HU_ _m-Pro-400SE-HWIVZ.fm, P2037BA/HU

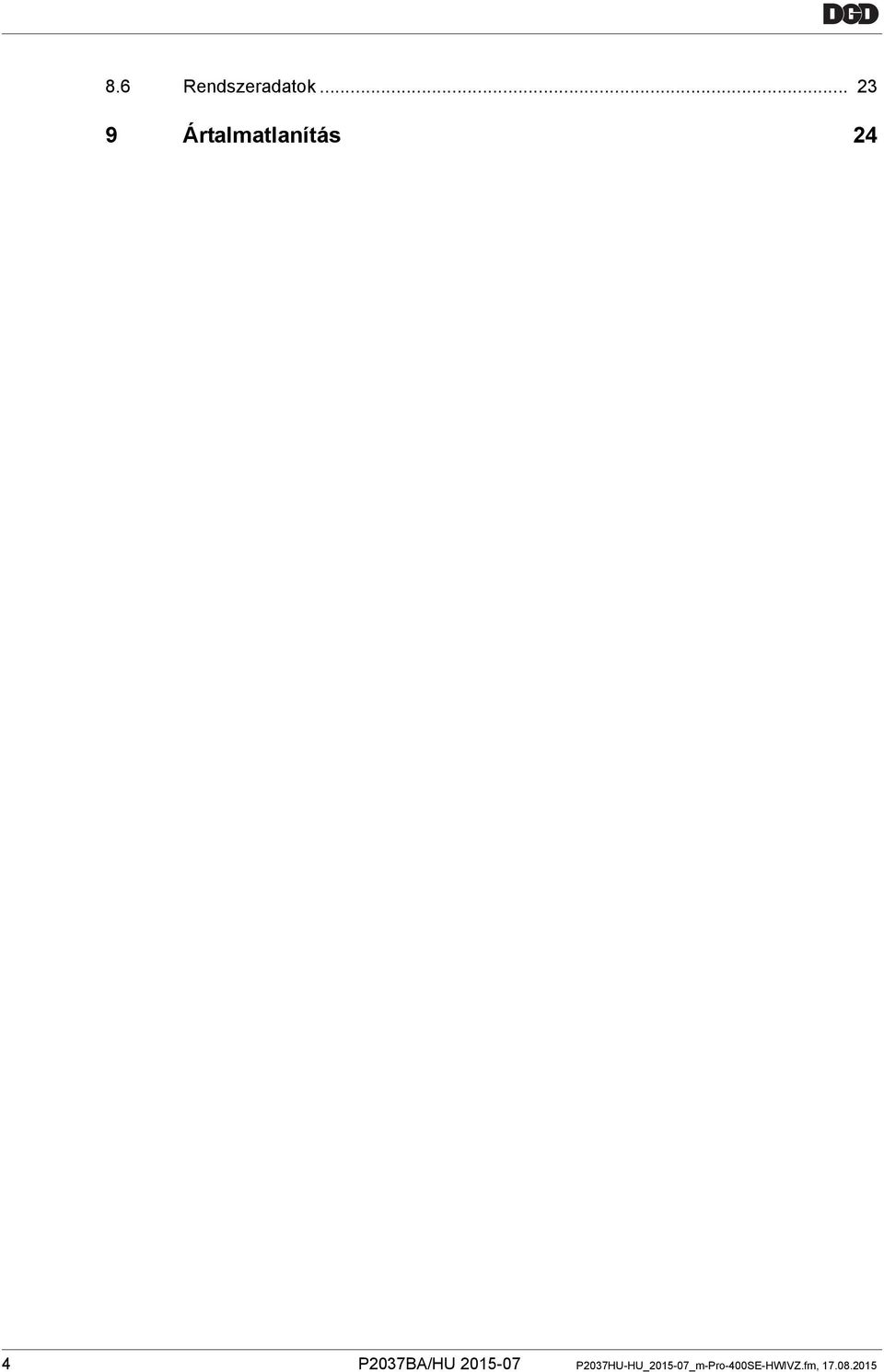

4 8.6 Rendszeradatok Ártalmatlanítás 24 4 P2037BA/HU P2037HU-HU_ _m-Pro-400SE-HWIVZ.fm,

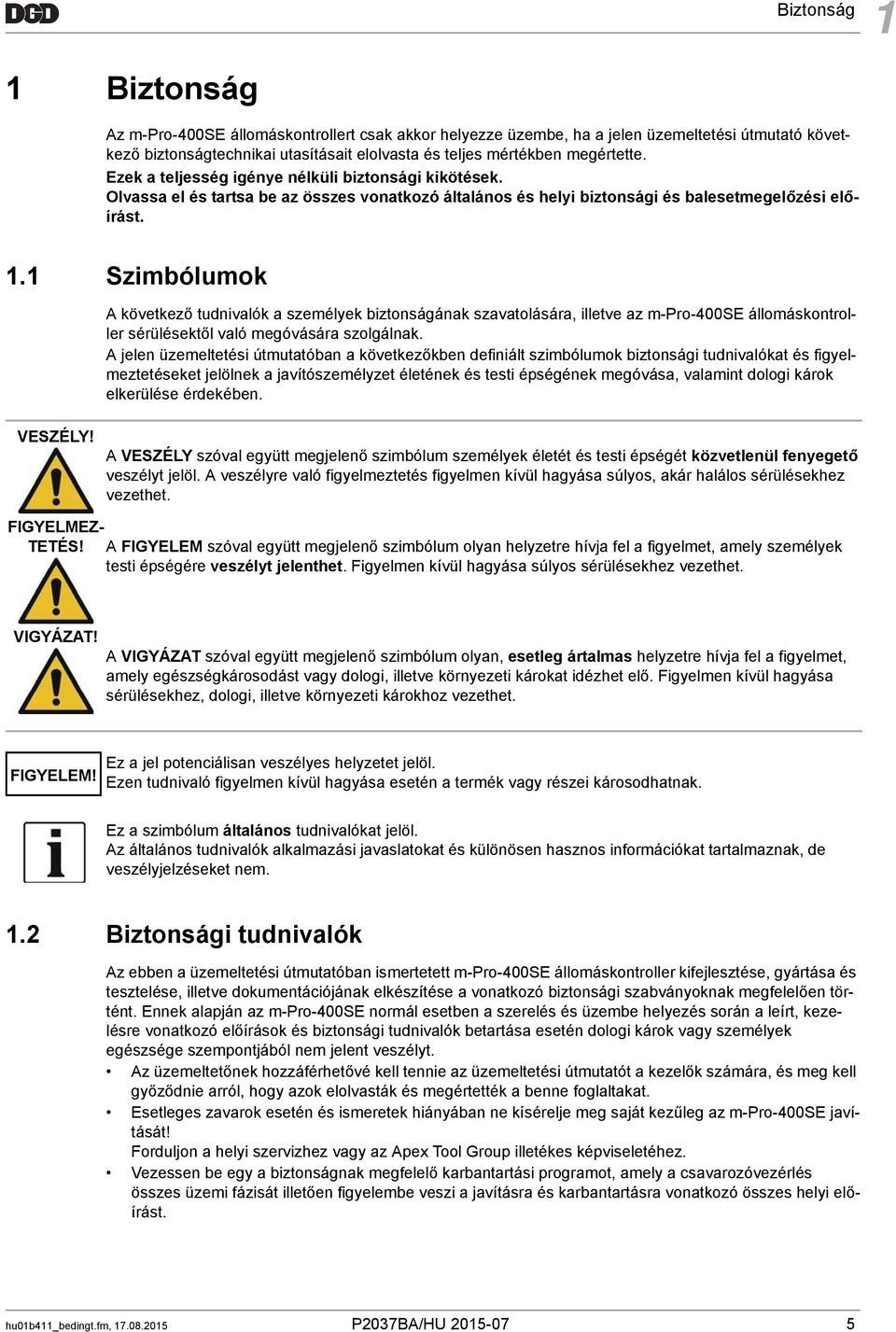

5 Biztonság 1 1 Biztonság Az m-pro-400se állomáskontrollert csak akkor helyezze üzembe, ha a jelen üzemeltetési útmutató következő biztonságtechnikai utasításait elolvasta és teljes mértékben megértette. Ezek a teljesség igénye nélküli biztonsági kikötések. Olvassa el és tartsa be az összes vonatkozó általános és helyi biztonsági és balesetmegelőzési előírást. 1.1 Szimbólumok A következő tudnivalók a személyek biztonságának szavatolására, illetve az m-pro-400se állomáskontroller sérülésektől való megóvására szolgálnak. A jelen üzemeltetési útmutatóban a következőkben definiált szimbólumok biztonsági tudnivalókat és figyelmeztetéseket jelölnek a javítószemélyzet életének és testi épségének megóvása, valamint dologi károk elkerülése érdekében. VESZÉLY! A VESZÉLY szóval együtt megjelenő szimbólum személyek életét és testi épségét közvetlenül fenyegető veszélyt jelöl. A veszélyre való figyelmeztetés figyelmen kívül hagyása súlyos, akár halálos sérülésekhez vezethet. Az ebben a üzemeltetési útmutatóban ismertetett m-pro-400se állomáskontroller kifejlesztése, gyártása és tesztelése, illetve dokumentációjának elkészítése a vonatkozó biztonsági szabványoknak megfelelően történt. Ennek alapján az m-pro-400se normál esetben a szerelés és üzembe helyezés során a leírt, kezelésre vonatkozó előírások és biztonsági tudnivalók betartása esetén dologi károk vagy személyek egészsége szempontjából nem jelent veszélyt. Az üzemeltetőnek hozzáférhetővé kell tennie az üzemeltetési útmutatót a kezelők számára, és meg kell győződnie arról, hogy azok elolvasták és megértették a benne foglaltakat. Esetleges zavarok esetén és ismeretek hiányában ne kísérelje meg saját kezűleg az m-pro-400se javítását! Forduljon a helyi szervizhez vagy az Apex Tool Group illetékes képviseletéhez. Vezessen be egy a biztonságnak megfelelő karbantartási programot, amely a csavarozóvezérlés összes üzemi fázisát illetően figyelembe veszi a javításra és karbantartásra vonatkozó összes helyi előírást. FIGYELMEZ- TETÉS! A FIGYELEM szóval együtt megjelenő szimbólum olyan helyzetre hívja fel a figyelmet, amely személyek testi épségére veszélyt jelenthet. Figyelmen kívül hagyása súlyos sérülésekhez vezethet. VIGYÁZAT! A VIGYÁZAT szóval együtt megjelenő szimbólum olyan, esetleg ártalmas helyzetre hívja fel a figyelmet, amely egészségkárosodást vagy dologi, illetve környezeti károkat idézhet elő. Figyelmen kívül hagyása sérülésekhez, dologi, illetve környezeti károkhoz vezethet. FIGYELEM! Ez a jel potenciálisan veszélyes helyzetet jelöl. Ezen tudnivaló figyelmen kívül hagyása esetén a termék vagy részei károsodhatnak. Ez a szimbólum általános tudnivalókat jelöl. Az általános tudnivalók alkalmazási javaslatokat és különösen hasznos információkat tartalmaznak, de veszélyjelzéseket nem. 1.2 Biztonsági tudnivalók hu01b411_bedingt.fm, P2037BA/HU

6 2 Szállítás 1.3 A személyzet oktatása Az m-pro-400se állomáskontrollert csak szakirányú képzettséggel (elektrotechnika/mechanika) rendelkező személyek helyezhetik üzembe. Az üzemeltető kezelő- és karbantartó személyzetét a Apex Tool Group szakképzett munkatársai fogják betanítani. Javítást csak az Apex Tool Group által felhatalmazott személy végezhet. 1.4 Rendeltetésszerű üzemeltetés Az m-pro-400se állomáskontroller csak a következő feltételek teljesülése esetén üzemeltethető: Ipari környezet, EMC határértékosztály: A (EN 55011). Zárt, IP54 védettségű ház. ARCNET-kábelként csak az Apex Tool Group által engedélyezett kábeltípus használható. Csak az Apex Tool Group által engedélyezett tartozékokat szabad használni. Önhatalmú átépítés, javítás és módosítás biztonsági és termékszavatossági okokból tilos. A hőmérséklet a kapcsolószekrény belsejében nem haladhatja meg az 50 C-ot. 1.5 EMC óvintézkedések FIGYELEM! A készülék A osztályú berendezés. Lakótérben elektromágneses zavarokat okozhat; ebben az esetben az üzemeltetőtő kötelessége a megfelelő EMC intézkedések foganatosítása és az ezzel kapcsolatos költségek viselése. A nyitott házzal történő működés az árnyékolási jellemzők megváltozása és a zavarkisugárzás megnövekedése miatt tilos. Az EMC-előírások teljesítéséhez szükséges szűrőket és intézkedéseket a felépítmény tartalmazza. A zárt fémház igen jó védelmet biztosít a be- és kisugárzott zavarokkal szemben. EMC szabványok látni megfelelőségi nyilatkozat 2 Szállítás Csak alkalmas csomagolásban szállítható és tárolható. Szükség esetén kérje az Apex Tool Group segítségét. A csomagolás újrahasznosítható. Sérült csomagolás esetén ellenőrizni kell az m-pro-400se látható sérüléseit. Ilyenkor értesítendő a szállító, szükség esetén az Apex Tool Group. 6 P2037BA/HU hu01b411_bedingt.fm,

7 Általános ismertető 1 1 Általános ismertető 1.1 Áttekintés Rendelési szám (szoftver nélkül) S S S Megnevezés Használható szoftver Controller-SE, Basic megjelenítés nélkül Controller-SE, komplett készülék Standard, kézi vezetésű alkalmazás: S Standard, helyhez kötött alkalmazás: S Standard, kézben tartott alkalmazás: S Lehetséges számtartomány S S Részletes információkkal a Sales & Service Center szolgál. 1.2 Leírás Az m-pro-400se a következő funkciókat tartalmazza: Kommunikáció az üzemi eszközök vezérlésével (pl. digitális I/O, Profibus, Interbus, ). Kommunikáció adathálózatokkal (pl. Ethernet). Kommunikáció az STM csavarozómodulokkal ARCNET nagy teljesítményű terepi buszon keresztül. Nyomtatóvezérlés Csavarozási folyamat vezérlése A menük kezelése érintőképernyőn keresztül vagy kiegészítő egérrel és/vagy külső billentyűzettel. 1) Megjelenítés TFT színes LCD képernyővel. 1) 1.3 Alkalmazási terület Az m-pro-400se állomáskontroller az STM és STMH csavarozómodulokkal fejszámítógépként, adatkoncentrátorként és interfészkoncentrátorként használatos. Az STM csavarozómodulokkal folytatott kommunikáció ARCNET nagy teljesítményű soros terepi buszon keresztül történik. Így az m-pro-400se és az STM-ek maximálisan 100 m távolságú decentrális elhelyezése valósítható meg. 1) csak S esetén hu02b411_bedingt.fm, P2037BA/HU

8 2 Csatlakozók 2 Csatlakozók Minden csatlakozás rövidzárbiztos. FIGYELEM! A soros interfészek nincsenek galvanikusan leválasztva. RS232-4_4 interfész 24 VDC-vel az érintkezőn: egyszerű készülékekhez üzemi feszültségként használható. Egy standard modem, illetve egy nullmodemkábelen keresztül csatlakozó PC azonban megsérülhet! 2.1 S Alul Be-/Kimenetek USB 1.1-es változat Ethernet1, RJ45 ARCNet rendszerbusz CAN-Bus (jelenleg funkció nélkül) Profibus Slave (DP) RS232 kiegészítő készülékekhez Tápellátás CF-kártya Oldalt, balról + Elem 1)) 8 P2037BA/HU hu02b411_bedingt.fm,

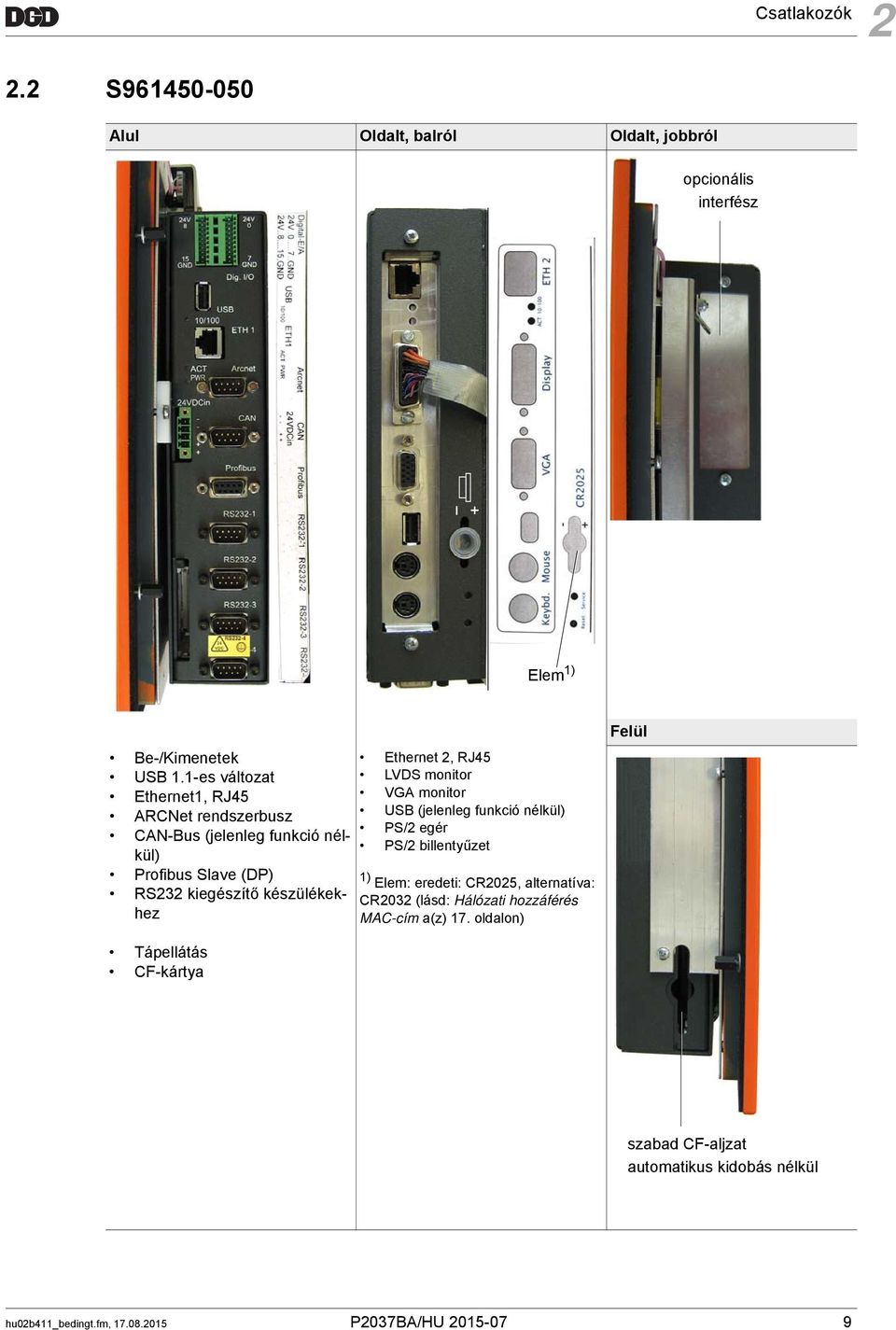

9 Csatlakozók S Alul Oldalt, balról Oldalt, jobbról opcionális interfész + Elem 1) Be-/Kimenetek USB 1.1-es változat Ethernet1, RJ45 ARCNet rendszerbusz CAN-Bus (jelenleg funkció nélkül) Profibus Slave (DP) RS232 kiegészítő készülékekhez Ethernet 2, RJ45 LVDS monitor VGA monitor USB (jelenleg funkció nélkül) PS/2 egér PS/2 billentyűzet 1) Elem: eredeti: CR2025, alternatíva: CR2032 (lásd: Hálózati hozzáférés MAC-cím a(z) 17. oldalon) Felül Tápellátás CF-kártya szabad CF-aljzat automatikus kidobás nélkül hu02b411_bedingt.fm, P2037BA/HU

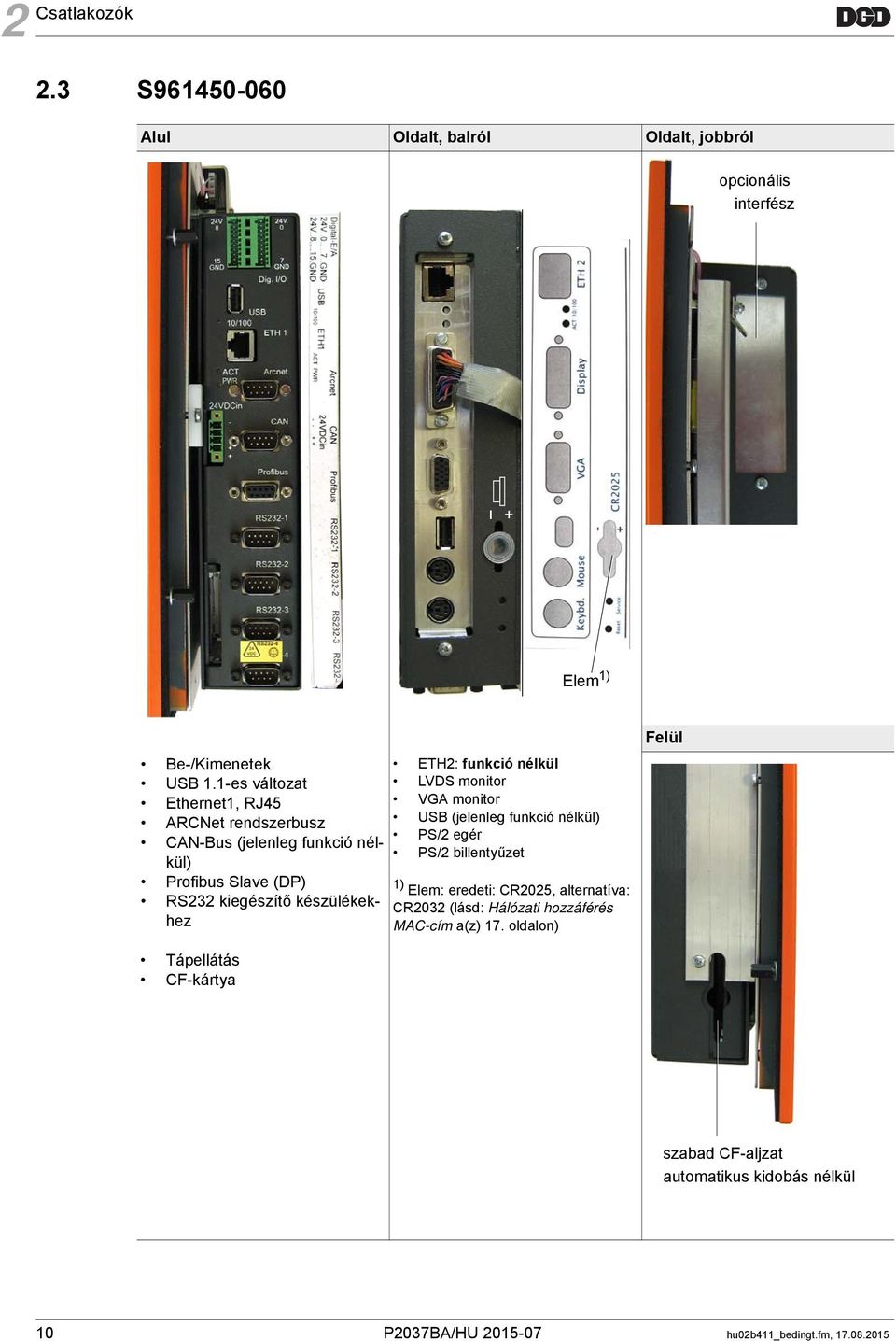

10 2 Csatlakozók 2.3 S Alul Oldalt, balról Oldalt, jobbról opcionális interfész + Elem 1) Be-/Kimenetek USB 1.1-es változat Ethernet1, RJ45 ARCNet rendszerbusz CAN-Bus (jelenleg funkció nélkül) Profibus Slave (DP) RS232 kiegészítő készülékekhez ETH2: funkció nélkül LVDS monitor VGA monitor USB (jelenleg funkció nélkül) PS/2 egér PS/2 billentyűzet 1) Elem: eredeti: CR2025, alternatíva: CR2032 (lásd: Hálózati hozzáférés MAC-cím a(z) 17. oldalon) Felül Tápellátás CF-kártya szabad CF-aljzat automatikus kidobás nélkül 10 P2037BA/HU hu02b411_bedingt.fm,

11 Csatlakozók Be- / kimenetei Ezeken a be- / kimeneti dugaszolható csatlakozókon találhatók a szükséges jelkapcsolatok. A jelcsoportok tápellátásai nincsenek galvanikus kapcsolatban, elválasztott elhelyezés volt az igény. Típus: DIO16 (10-pól. MICRO Combicon RM2,5) 16 bites digitális be-/kimenetek, optikai leválasztással 24 V-os szintre / 0,5 A Pin DIO8-15 Pin DIO VDC VDC 12 I bit 2 IO 0 1. bit 13 IO bit 3 IO 1 2. bit 14 IO bit 4 IO 2 3. bit 15 IO bit 5 IO 3 4. bit 16 IO bit 6 IO 4 5. bit 17 IO bit 7 IO 5 6. bit 18 IO bit 8 IO 6 7. bit 19 IO bit 9 IO 7 8. bit 20 GND 10 GND Digitális be- / kivitel 16 be- vagy kimenetként szabadon programozható vezeték áll rendelkezésre 24 V-os technikához. hu02b411_bedingt.fm, P2037BA/HU

12 2 Csatlakozók 2.5 Ethernet RJ45 A hozzáférés belül vagy kábelátvezetésekkel valósul meg és közvetlenül a számítógépegységhez csatlakozik. 10/100 BASE-T Érintkező Jel 1 TPOP 2 TPON 3 TPIP 4 nc 5 nc 6 TPIN 7 nc 8 nc 2.6 ARCNet rendszerbusz Erre az interfészre egy ARCNet kábel csatlakoztatható. Az állomáskontroller egy buszlezárást tartalmaz, ezért külső lezárásra nincs szükség. A hozzáférés belül vagy kábelátvezetésekkel valósul meg és közvetlenül az állomáskontrollerhez csatlakozik. Típus: 9-pól. D-Sub csap eltolható reteszeléssel Érintkező Jel 1 PE 2 nc 3 DATA-B (ARC L) 4 nc 5 GND (ARCNET) 6 +5 V (ARCNet) max. 100 ma 7 nc 8 DATA-A (ARC H) 9 nc Ház PE árnyékoláscsatlakozás 12 P2037BA/HU hu02b411_bedingt.fm,

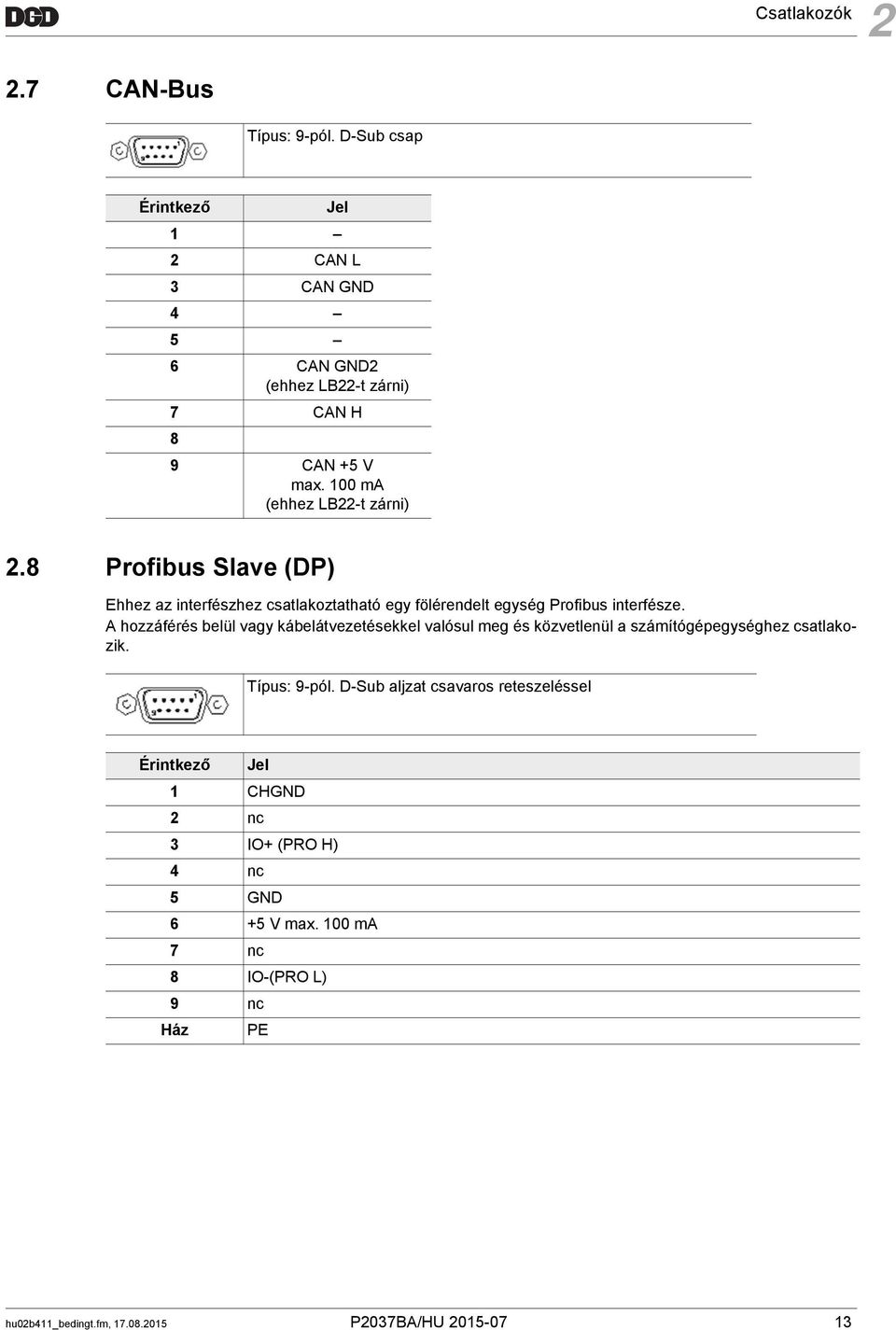

13 Csatlakozók CAN-Bus Típus: 9-pól. D-Sub csap Érintkező Jel 1 2 CAN L 3 CAN GND CAN GND2 (ehhez LB22-t zárni) 7 CAN H 8 9 CAN +5 V max. 100 ma (ehhez LB22-t zárni) 2.8 Profibus Slave (DP) Ehhez az interfészhez csatlakoztatható egy fölérendelt egység Profibus interfésze. A hozzáférés belül vagy kábelátvezetésekkel valósul meg és közvetlenül a számítógépegységhez csatlakozik. Típus: 9-pól. D-Sub aljzat csavaros reteszeléssel Érintkező Jel 1 CHGND 2 nc 3 IO+ (PRO H) 4 nc 5 GND 6 +5 V max. 100 ma 7 nc 8 IO-(PRO L) 9 nc Ház PE hu02b411_bedingt.fm, P2037BA/HU

14 2 Csatlakozók 2.9 RS232 kiegészítő készülékekhez Minden kimenet RS232-konform jeleket szolgáltat. A bemenetek -15 V V nagyságú feszültségeket engednek meg. - A < 0,8 V feszültség Nullának felel meg. - A > 2,4 V feszültség mint Egy értelmeződik. - A nyitott bemenetek lehúzó ellenállásokkal Nulla szintre vannak előbeállítva. A tápérintkezők közvetlenül a panel tápellátásához csatlakoznak. Egy fogyasztó nem igényelhet 500 ma-nél nagyobb áramot. - A fogyasztókat üzem közben csatlakoztatni vagy leválasztani tilos. Ennek következménye a rendszer resetelése lehet! Ehhez az interfészhez pl. kereskedelemben kapható vonalkódolvasó csatlakoztatható (a használt szoftvert függvényében). A hozzáférés belül vagy kábelátvezetésekkel valósul meg és közvetlenül az állomáskontrollerhez csatlakozik. Típus: 9-pól. D-Sub csap csavaros reteszeléssel FIGYELEM! A soros interfészek nincsenek galvanikusan leválasztva. RS232-4_4 interfész 24 VDC-vel az érintkezőn: egyszerű készülékekhez üzemi feszültségként használható. Egy standard modem, illetve egy nullmodemkábelen keresztül csatlakozó PC azonban megsérülhet! D-Sub érintkező RS232_1 RS232_2 RS232_3 RS232_ V 500 ma 2 RxD PSC1_1 RxD PSC1_1 RxD PSC3_1 RxD PSC6_0 3 TxD PSC6_0 TxD PSC2_0 TxD PSC3_0 TxD PSC6_2 4 5 GND Gnd Gnd Gnd 6 7 RTS PSC6_2 RTS PSC2_2 RTS PSC3_2 RTS PSC6_3 8 CTS PSC6_3 CTS PSC2_3 CTS PSC3_3 CTS PSC6_1 9 GND 2.10 Tápellátás Típus: 4-pól. Mini Combicon PHOENIX Rendelési szám S Érintkező Jel V V 3 Gnd 4 Gnd 14 P2037BA/HU hu02b411_bedingt.fm,

15 Csatlakozók LVDS monitor Típus: 15-pól. D-Sub Érintkező Jel Érintkező Jel 1 Érintőpanel X+ 14 LVDS TXOUT3+ 2 Érintőpanel Y+ 15 LVDS CLKOUT+ 3 Inverter /Panel Be 1) 16 LVDS TXOUT3+ 4 GND 17 LVDS TXOUT1+ 5 LVDS TXOUT3-18 LVDS TXOUT0+ 6 LVDS CLKOUT- 19 Érintőpanel Y- 7 LVDS TXOUT3-20 LVDS Panel VCC (táp) 8 LVDS TXOUT1-21 Inverter 12_PANEL (táp) 9 LVDS TXOUT0-22 Inverter /BL_ON_12 V 10 Érintőpanel X- 23 GND 11 Érintőpanel 5W 24 Inverter BL_ON_5V 12 Inverter 12_PANEL (táp) 25 Inverter /BL_ON_5V 13 Inverter DIMM ( 0 5 V) 26 GND 1) Húzás /PANEL_IO a GND-re a 12V_PANEL bekapcsolásához VGA monitor Típus: 15-pól. D-Sub aljzat (HD típus) Érintkező Jel 1 CRT_RT 2 CRT_GN 3 CRT_BL 4 ID2 5 GND 6 RT_GND 7 GN_GND 8 BL_GND 9 10 Sync-GND 11 ID2 12 ID1 / SDA 13 CRT_HS 14 CRT_VS 15 SCL hu02b411_bedingt.fm, P2037BA/HU

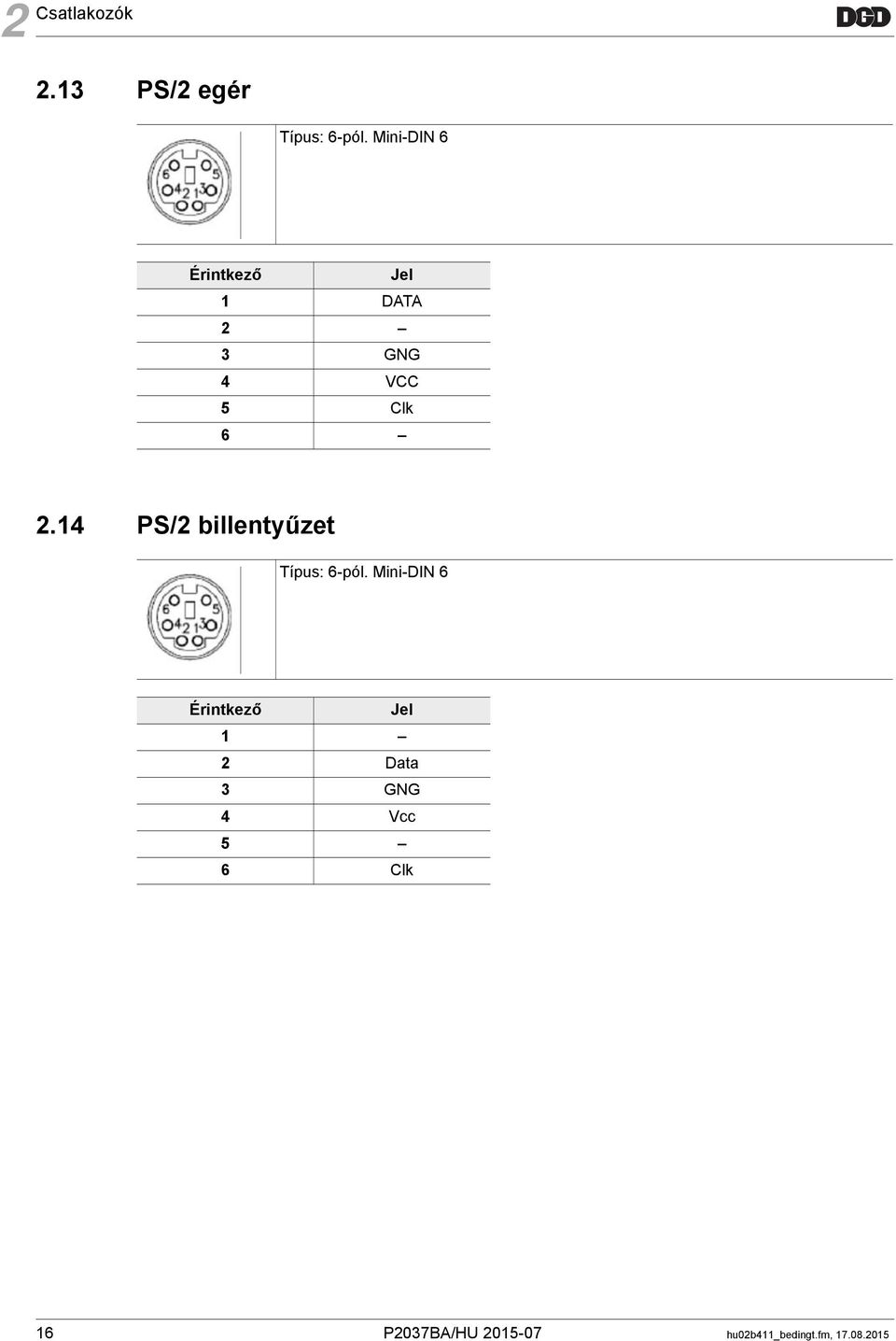

16 2 Csatlakozók 2.13 PS/2 egér Típus: 6-pól. Mini-DIN 6 Érintkező Jel 1 DATA 2 3 GNG 4 VCC 5 Clk PS/2 billentyűzet Típus: 6-pól. Mini-DIN 6 Érintkező Jel 1 2 Data 3 GNG 4 Vcc 5 6 Clk 16 P2037BA/HU hu02b411_bedingt.fm,

17 Csatlakozók Memóriahozzáférések, hordozható memóriák Interfész m-pro-400se S m-pro-400se megjelenítés nélkül S USB Aljzat Compact Flash számára Szabad Compact Flash aljzat (belső) USB (1.1-es változat) Nem soros készülékekhez vagy hálózathoz való. Csak USB memóriák (stick) csatlakoztathatók hozzá. Az ilyen beágyazott PC-khez csak bizonyos termékek használhatók. Használható USB memória A kereskedelemben kapható USB memóriáknál tapasztalható állandó termékváltozások miatt előzetes működési teszt elvégzése javasolt. Az Apex Tool Group 1 GB-os stickjének használatát ajánljuk, rendelési száma: S Aljzat Compact Flash számára Az S esetében az operációs rendszer és az alkalmazás számára. A működéshez egy (belső) CF-kártya szükséges. Típus Méret MB MB MB 4 2 GB-ig hu02b411_bedingt.fm, P2037BA/HU

18 2 Csatlakozók 18 P2037BA/HU hu02b411_bedingt.fm,

19 Üzembe 1 1 Üzembe 1.1 Hálózati hozzáférés MAC-cím A MAC-cím (Media-Access-Control-Adresse) az állomáskontroller hardvercíme, amely a készülék egyértelmű azonosítására szolgál az Ethernet hálózatban. A MAC-cím az állomáskontroller hátoldalán megtalálható, de a sorozatszámból is létrehozható. MAC = xx.xx. xx.xx a sorozatszám utolsó 4 jegyével leírt szám kétszeres szorzata hexadecimális ábrázolásban. Példa: Ha a sorozatszám A20035: = 70 = 0x0046 MAC = Ha a sorozatszám A20080: = 160 = 0x00A0 MAC = A0 Az állomáskontroller grafikus kártyáján keresztül egy második Ethernet- hozzáférés is lehetséges. Az ehhez az interfészhez tartozó MAC-cím az első interfész MAC-címénél 1-gyel nagyobb. Példa: Ha a sorozatszám A20035: = 70 = 0x = 0x0047 MAC = Ha a sorozatszám A20080: = 160 = 0x00A0 + 1 = 0x00A1 MAC = A1 2 Karbantartás Időköz 1 év alternatíva 2 év Intézkedések Elemcsere Az elem a valós idejű óra és az adatmegőrzés tápellátását szolgálja kikapcsolt hálózati tápfeszültség mellett. Elem eredeti: Varta CR2025: 170 mah / 3,0 V vagy rendelési szám: lítiumelem (tipikus élettartam adatmegőrzés esetén = 1,4 év) Elem karbantartáshoz ajánlott: Varta CR2032: 230 mah / 3,0 V vagy rendelési szám: lítiumelem (tipikus élettartam adatmegőrzés esetén = 2,1 év). Az elemet az állomáskontroller kikapcsolt állapotában kell cserélni. A pozíciót lásd: 12. oldal. hu04b411_bedingt.fm, P2037BA/HU

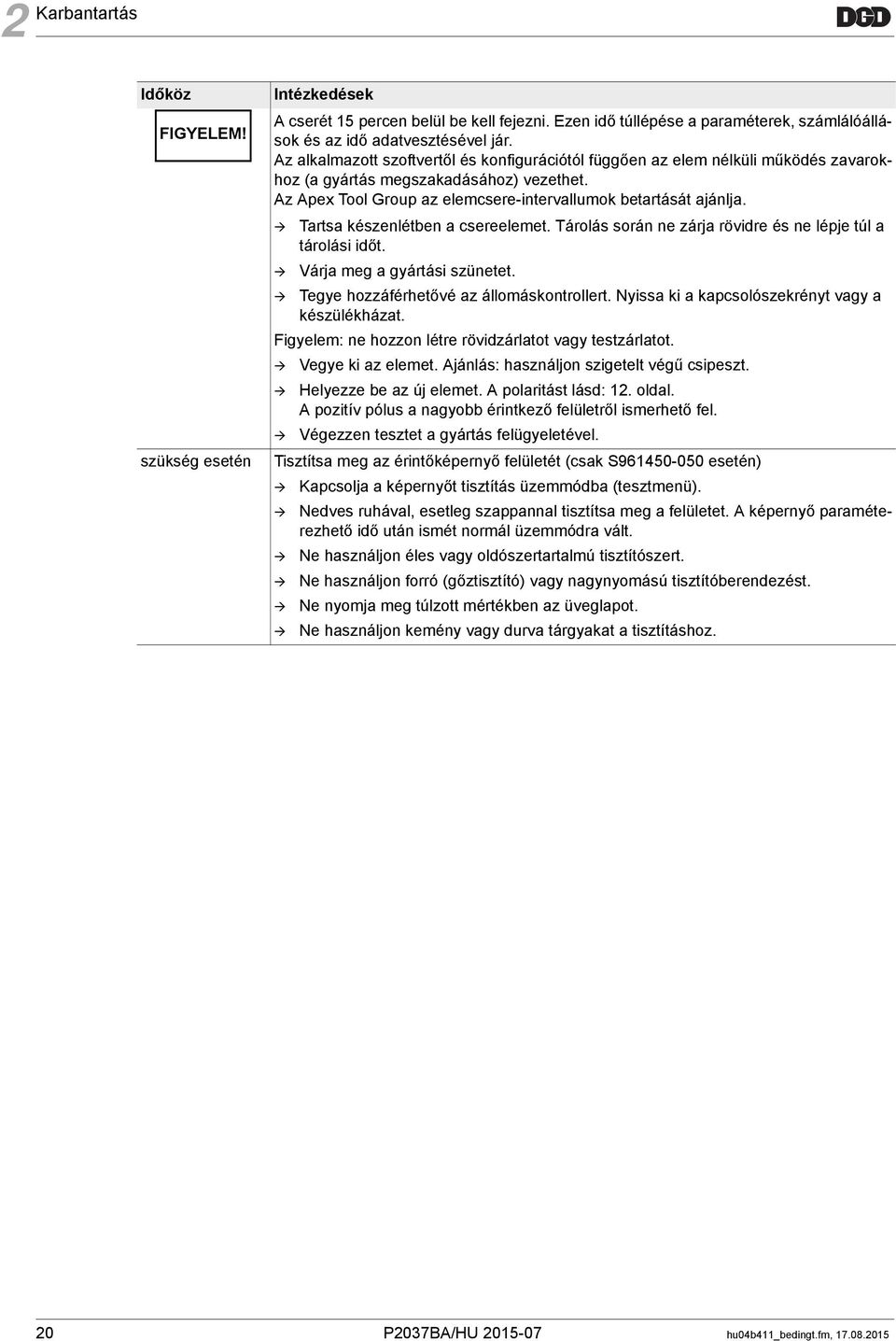

20 2 Karbantartás Időköz FIGYELEM! szükség esetén Intézkedések A cserét 15 percen belül be kell fejezni. Ezen idő túllépése a paraméterek, számlálóállások és az idő adatvesztésével jár. Az alkalmazott szoftvertől és konfigurációtól függően az elem nélküli működés zavarokhoz (a gyártás megszakadásához) vezethet. Az Apex Tool Group az elemcsere-intervallumok betartását ajánlja. Tartsa készenlétben a csereelemet. Tárolás során ne zárja rövidre és ne lépje túl a tárolási időt. Várja meg a gyártási szünetet. Tegye hozzáférhetővé az állomáskontrollert. Nyissa ki a kapcsolószekrényt vagy a készülékházat. Figyelem: ne hozzon létre rövidzárlatot vagy testzárlatot. Vegye ki az elemet. Ajánlás: használjon szigetelt végű csipeszt. Helyezze be az új elemet. A polaritást lásd: 12. oldal. A pozitív pólus a nagyobb érintkező felületről ismerhető fel. Végezzen tesztet a gyártás felügyeletével. Tisztítsa meg az érintőképernyő felületét (csak S esetén) Kapcsolja a képernyőt tisztítás üzemmódba (tesztmenü). Nedves ruhával, esetleg szappannal tisztítsa meg a felületet. A képernyő paraméterezhető idő után ismét normál üzemmódra vált. Ne használjon éles vagy oldószertartalmú tisztítószert. Ne használjon forró (gőztisztító) vagy nagynyomású tisztítóberendezést. Ne nyomja meg túlzott mértékben az üveglapot. Ne használjon kemény vagy durva tárgyakat a tisztításhoz. 20 P2037BA/HU hu04b411_bedingt.fm,

21 Szerviz 1 1 Szerviz Az m-pro-400se állomáskontrollert mindig kompletten kell cserélni. Az állomáskontroller szervizcseréje esetén figyelembe kell venni a szoftver üzemeltetési útmutatóját. 1.1 S cseréje a házban VIGYÁZAT! A ház felnyitása különleges veszélyekkel jár. Az m-pro-400se állomáskontrollert csak kioktatott szakemberek cserélhetik ki. Az m-pro-400se állomáskontrollert mindig kompletten kell cserélni. FIGYELEM! A belső biztosítékok a készülék belső vezetőpályáinak védelmét szolgálják hiba és a külső biztosítás túlméretezése esetén. A belső biztosítékokat csak az Apex Tool Group cserélheti ki. 1. Állítsa a kapcsolószekrényen levő főkapcsolót KI, ill. 0 állásba. 2. Válassza le a hálózati kábelt a hálózatról. 3. Válassza le a tápkábelt az állomáskontrollerről. 4. Válassza le az ARCNet-et az állomáskontrollerről. 5. Válassza le az összes dugaszolható csatlakozót az állomáskontrollerről. 6. Oldja a rögzítőkereten levő 2 csavart és akassza ki előre az állomáskontrollert. 7. Akassza be az új állomáskontrollert és rögzítse a 2 csavarral a rögzítőkeretre. 8. Fordított sorrendben csatlakoztassa újra az állomáskontrollert. FIGYELEM! A berendezés első bekapcsolása előtt csatlakoztassa az összes szükséges komponenst, illetve ellenőrizze a csatlakozásokat. A Profibus interfészt még ne csatlakoztassa. Először ellenőrizze a paramétereket! 9. Kapcsolja be és paraméterezze újra a berendezést, vagy vegye át a mentett paramétereket. 10. Ellenőrizze a csavarozóvezérlés működését. Szükség esetén vele együtt ellenőrizze a környező funkciók működését is, pl. ha a csavarozóvezérlés szerelési folyamat része vagy szalagmunkához kapcsolódik. hu06b411.fm, P2037BA/HU

22 1 Szerviz 1.2 S , S cseréje a házban VIGYÁZAT! A ház felnyitása különleges veszélyekkel jár. Az m-pro-400se állomáskontrollert csak kioktatott szakemberek cserélhetik ki. Az m-pro-400se állomáskontrollert mindig kompletten kell cserélni. FIGYELEM! A belső biztosítékok a készülék belső vezetőpályáinak védelmét szolgálják hiba és a külső biztosítás túlméretezése esetén. A belső biztosítékokat csak az Apex Tool Group cserélheti ki. 1. Állítsa a kapcsolószekrényen levő főkapcsolót KI, ill. 0 állásba. 2. Válassza le a hálózati kábelt a hálózatról. 3. Válassza le a tápkábelt az állomáskontrollerről. 4. Válassza le az összes dugaszolható csatlakozót az állomáskontrollerről. 5. Oldja a PE csatlakozást. 6. Oldja a rögzítőkereten levő 8 csavart és akassza ki előre az állomáskontrollert. Figyelem: elölről támassza meg az állomáskontrollert, mert előrebillenhet. 7. Akassza be az új állomáskontrollert és rögzítse a 8 csavarral a rögzítőkeretre. 8. Állítsa vissza a PE csatlakozást. 9. Fordított sorrendben csatlakoztassa újra az állomáskontrollert. FIGYELEM! A berendezés első bekapcsolása előtt csatlakoztassa az összes szükséges komponenst, illetve ellenőrizze a csatlakozásokat. A Profibus interfészt még ne csatlakoztassa. Először ellenőrizze a paramétereket! 10. Kapcsolja be és paraméterezze újra a berendezést, vagy vegye át a mentett paramétereket. 11. Ellenőrizze a csavarozóvezérlés működését. Szükség esetén vele együtt ellenőrizze a környező funkciók működését is, pl. ha a csavarozóvezérlés szerelési folyamat része vagy szalagmunkához kapcsolódik. 22 P2037BA/HU hu06b411.fm,

23 Műszaki adatok 1 1 Műszaki adatok 1.1 Környezeti feltételek Jellemző Adat Környezeti hőmérséklet C Tárolási hőmérséklet C Hűtési mód Konvekciós (önhűtés) Relatív páratartalom % páralecsapódás nélkül Munkavégzési magasság 3000 m-ig tengerszint felett 1) Por, szennyeződés külön burkolatot igényel (IP20, beépítés nélkül) Napsugárzás Figyelem: hőmérséklet-emelkedéshez vezet. Közvetlen napsugárzástól védeni kell Olajok, zsírok A felületet olajokkal és zsírokkal való érintkezéstől védeni kell. 1) STM modulokkal való alkalmazás esetén: 1000 m a középtengerszint felett 1.2 Méretek S Jellemző Súly Üzemi élettartam Adat 1,2 kg h hu07b411_bedingt.fm, P2037BA/HU

24 1 Műszaki adatok 1.3 S , S _front.psd Jellemző Magasság előlappal együtt Szélesség előlappal együtt Mélység Súly Üzemi élettartam (lámpák) Adat 250 mm 310 mm 72 mm 3kg h 1.4 Beépítési irányelvek Acéllemezből készült zárt készülékházat kell használni. Biztosítani kell a külön burkolathoz menő EMC-tömörséget. Szigetelő festékréteg nem fordulhat elő. A ház nyílásait az m-pro-400se alatt és felett alkatrészekkel (kábelcsatornák, stb.) lefedni nem szabad. Kivágás ajtóba való beépítéshez A házban a rögzítés M4-es menetes anyákra történik. 24 P2037BA/HU hu07b411_bedingt.fm,

25 Műszaki adatok Feszültségellátás FIGYELEM! Az m-pro-400se állomáskontroller 24 VDC feszültségtől eltérő (pl. 15 VAC / 230 VAC) feszültséggel való működtetésének kísérlete azonnali és javíthatatlan, teljes tönkremenetelhez vezet! FIGYELEM! Jellemző Adat Adat Rendelési szám S S S Névleges tápfeszültség 24 VDC 24 VDC Tápfeszültség-határok DC DC Névleges ellátó-áramerősség 0,83 A32 0,4 A32 Belső biztosítás (lomha) 2 A32 2 A32 Veszteség-teljesítmény (stand-by) 20 W 9 W A tápellátás dugaszolható csatlakozásán levő biztosítás feladata az m-pro-400se belső vezetékeinek védelme a külső biztosítás hibája és túlméretezése esetén. A fő panelen levő biztosítás a tápegységhez menő vezetősávok védelmét szolgálja. A belső biztosítékokat csak az Apex Tool Group cserélheti ki. 1.6 Rendszeradatok Hardver nem felejtő memória Interfészek S ARCNET-interfész (rendszerbusz) 4 RS232 soros adatinterfész nyomtatóval (CON3) együtt 1 hálózati interfész, 10/100 Base-T/RJ45 Folyamatinterfész Rendszerfunkciók Elem 1 CF-kártya a rendszer és az alkalmazás számára 256 MB kapacitással (belső) S ARCNET-interfész (rendszerbusz) 4 RS232 soros adatinterfész nyomtatóval (CON3) együtt 2 hálózati interfész, 10/100 Base-T/RJ45 1 PS/2 egér-/billentyűzetinterfész (CON4) 1 szabad CF-aljzat 1) 1 LVDS kijelző 1 VGA külső monitor 1 USB1.1 S ARCNET-interfész (rendszerbusz) 4 RS232 soros adatinterfész nyomtatóval (CON3) együtt 1 hálózati interfész, 10/100 Base-T/RJ45 1 PS/2 egér-/billentyűzetinterfész (CON4) 1 szabad CF-aljzat 1 LVDS kijelző 1 VGA külső monitor 1 USB1.1 I/O (folyamat)16-bites be- / kimenetek 24 V-os, optocsatolóval leválasztott Profibus-DP (slave) CAN-Bus (nincs aktiválva) RTC valós idejű óra naptárral Watchdog: feszültségfelügyelet Eredeti: Varta CR2025: 170 mah / 3,0 V vagy rendelési szám: lítiumelem Alternatíva: Varta CR2032: 230 mah / 3,0 V vagy rendelési szám: lítiumelem hu07b411_bedingt.fm, P2037BA/HU

26 2 Ártalmatlanítás Hardver Kijelző 1) Operációs rendszer HMI (ember-gép interfész) Adatvédelem Bővítmények opcionális Színes LCD kijelző, 1280x1024 képpont, Képernyőátló: 305 mm (12 ) Érintőképernyő OS-9000 valós idejű operációs rendszer, mechanikusan mozgatott meghajtók nélkül is bootolható, UPS nem szükséges ablakorientált, grafikus kezelőfelület (S csak PC-n keresztül, távkezelő programmal) Felhasználói hozzáférési jogosultság, beállítható (távkezelő program) ProfiNet, 2. Profibus-csatlakozás (kérésre több is lehetséges) 2 Ártalmatlanítás VIGYÁZAT! A nem szakszerű ártalmatlanítás személyi és környezeti károsodást okoz. A Beépített csavarozó hajtómű alkatrészei az egészséget és a környezetet veszélyeztető kockázatokat rejtenek magukban. A állomáskontroller újrahasznosítható és speciális ártalmatlanítást igénylő alkatrészeket is tartalmaznak. Válogassa szét és fajtánként ártalmatlanítsa az alkatrészeket. Válassza szét, és fajtánként elkülönítve ártalmatlanítsa a különféle csomagolóanyagokat. Vegye figyelembe a helyileg érvényes előírásokat. Tartsa be az általános érvényű ártalmatlanítási irányelveket, például az elektromos és elektronikus készülékekre vonatkozó törvényt (ElektroG): a állomáskontroller berendezést az üzemi gyűjtőhelyen vagy a Értékesítési és szervizközpont kirendeltségen adja le. 26 P2037BA/HU hu07b411_bedingt.fm,
