2 A SZÁMÍTÓGÉP HARDVERELEMEI - BEVITELI ESZKÖZ: AZ EGÉR CSATLAKOZTATÁSA, SZERELÉSE, ESETFELVETÉS MUNKAHELYZET Munkahelyén Önt bízzák meg azzal, hogy határozza meg, a munkatársai által általános irodai célra használt multimédiás desktop (asztali) számítógépekhez, valamint hordozható eszközökhöz milyen mutatóeszközöket célszerű kiválasztani. Fontos tudni: a kollégák különböző telephelyeken dolgoznak, néhányan pedig távmunkában végzik feladataikat. A számítógépeken grafikus operációs rendszert használnak, és multimédiás, valamint CAD alkalmazásokat is gyakran vezérelni kell. Melyek a nélkülözhetetlen beviteli perifériás egységek? Melyek a mutatóeszközök multimédiás szolgáltatásokhoz igazodó lehetőségei? A munkatársak munkáját ismerve felvetődik-e speciális mutatóeszköz beszerzésére vonatkozó igény? Milyen karbantartási, szerelési feladatai vannak a mutatóeszközök rendeltetésszerű működésének fenntartása érdekében? Melyek a javítás gazdaságos esetei, és melyek a korlátai? SZAKMAI INFORMÁCIÓTARTALOM A LEGGYAKORIBB MUTATÓESZKÖZ: AZ EGÉR Ma el sem tudjuk képzelni életünket egér nélkül és ha ezt említjük, nem egy szürke kis emlősállat képe ötlik fel képzeletünkben. Ez az eszköz a grafikus felületeken a pozícionálás, a kijelölés és az utasításadás legfőbb eszköze napjainkban. De bizonyos esetekben nem helyes a mutatóeszközök csoportját csupán az egérre szűkíteni, különféle élethelyzetek és eltérő működtetési környezet esetén szerencsésebb helyette más eszközt választani. Így tehát a mutatóeszközök az alábbiak lehetnek: - egér; - hanyattegér (trackball); - fényceruza; 1

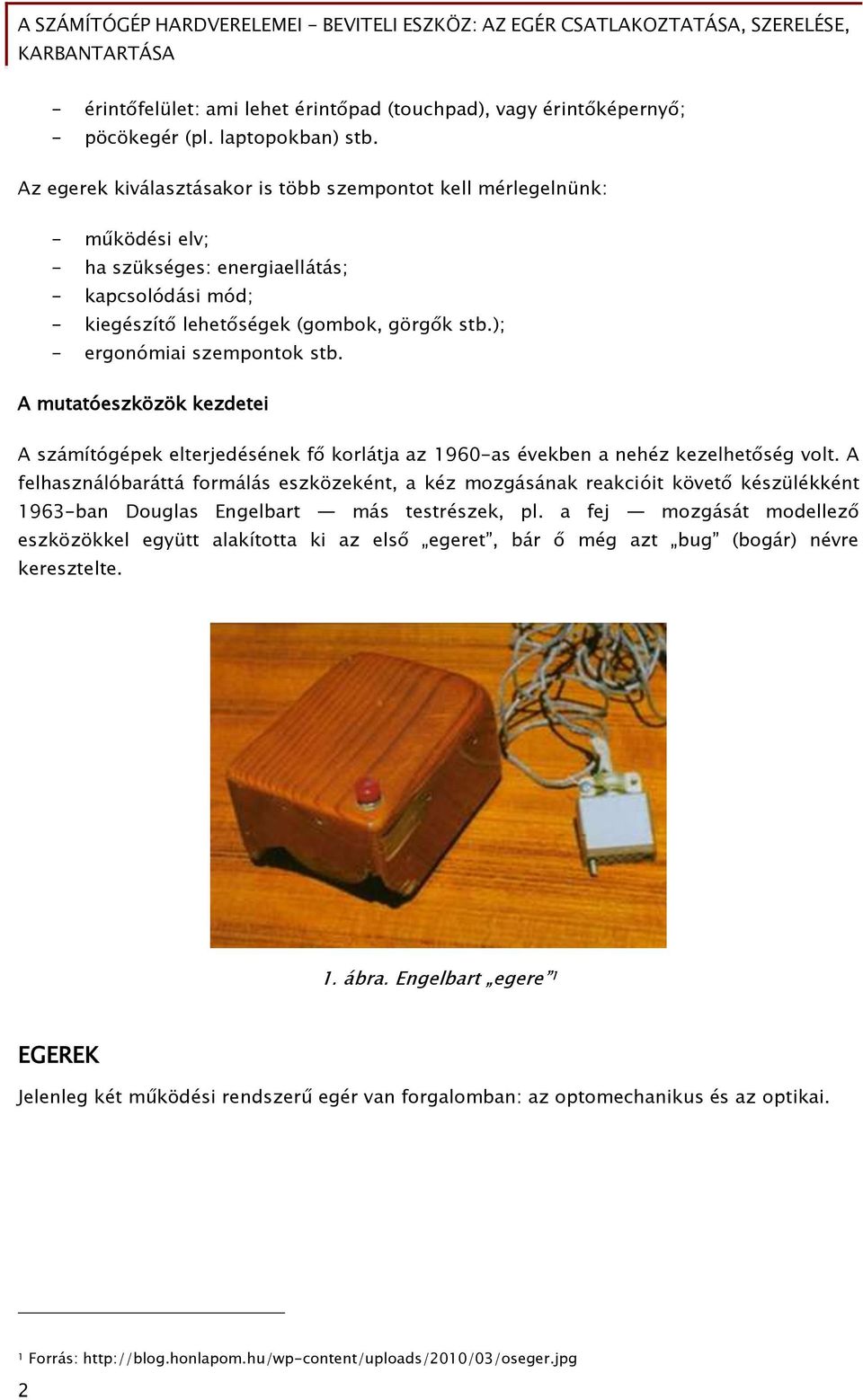

3 - érintőfelület: ami lehet érintőpad (touchpad), vagy érintőképernyő; - pöcökegér (pl. laptopokban) stb. Az egerek kiválasztásakor is több szempontot kell mérlegelnünk: - működési elv; - ha szükséges: energiaellátás; - kapcsolódási mód; - kiegészítő lehetőségek (gombok, görgők stb.); - ergonómiai szempontok stb. A mutatóeszközök kezdetei A számítógépek elterjedésének fő korlátja az 1960-as években a nehéz kezelhetőség volt. A felhasználóbaráttá formálás eszközeként, a kéz mozgásának reakcióit követő készülékként 1963-ban Douglas Engelbart más testrészek, pl. a fej mozgását modellező eszközökkel együtt alakította ki az első egeret, bár ő még azt bug (bogár) névre keresztelte. 1. ábra. Engelbart egere 1 EGEREK Jelenleg két működési rendszerű egér van forgalomban: az optomechanikus és az optikai. 1 Forrás: 2

4 2. ábra. A grafikus operációs rendszerek legfőbb kezelőszerve: az egér Mechanikus, optomechanikus egerek Az optomechanikai egerekben az alul található golyó a kezelőfelületen (asztal, egéralátét) történő mozgást két tengelyhez továbbítja. A tengelyeken fogazott tárcsák vannak, amelyek optikai kapuk előtt mozognak. Az egyik tengely a függőleges, a másik a vízszintes irányú elmozdulást érzékeli. Ennek nagyságát a tengelyen elforduló, a fény útját meg-megszakító tárcsa mozgása révén határozza meg. 3. ábra. Elektromechanikus egér szerkezeti kialakítása, részegységei 2 2 Forrás: Mouse_mechanism_diagram.svg.png 3

5 Látható, hogy két, egymásra merőlegesen elhelyezett tengelyt mozdít el a közéjük feszített golyó. Az egyik tengely a képernyő vízszintes (X), a másik a függőleges (Y) irányú elmozdulásává alakítja át a tetszőleges irányú mozgást. Az egér pontosságát ennek az átalakításnak a finomsága, precizitása határozza meg. Az átalakításra a mechanikus egerekben egyszerű potenciométereket használtak. Az optomechanikus egerek a mozgás érzékelésére és átalakítására, digitalizálására, a tengelyekre épített optoelektronikai kapukat alkalmaznak. Ezek lényege, hogy a fényt kibocsátó, és azt érzékelő áramköri elemek között egy fogas tárcsa a tengely elmozdulásának hatására hol akadályt képez (hisz nem átlátszó), hol pedig nem. Ez önmagában még nem volna elegendő, hisz így nem derül ki a tárcsa forgásának iránya, e célból alkalmas geometriai helyzetben még egy optokaput építenek be mindkét tárcsához. Az egér mozgásának pontosságát a tárcsa szerkezete, mérete, a rajta lévő bevágások száma határozza meg. 4. ábra. Optokapu elektromechanikus egérben Mint minden mechanikus eszköz, az ilyen egér is kopik, és egyre pontatlanabbá válik. Növeli a problémát a golyó által a szerkezet belsejébe behordott kosz, amely megtapad a tengelyeken (ezzel megváltoztatva annak átmérőjét, hengerességét) és a támasztó görgőn. Márpedig fontos, hogy a gumigolyó jól tapadjon az alatta lévő felülethez ennek hiányában végképp pontatlanná, megbízhatatlanná válik a pozícionálás. 4

6 Optikai egerek Ez a probléma fel sem merül az optikai egerek esetében. Ezekben nem találunk mozgó alkatrészeket, itt az optika a fénykibocsátó dióda fényét az asztal felé irányítja, és az onnan visszaverődő fény eltéréseiből egy összetett elektronikai képelemző rendszer von le következtetéseket az elmozdulás irányára, nagyságára. Ezzel a technológiával jelentősen nagyobb pontosság érhető el, ám megviccelhetjük magunkat, ha tükrös felületen próbáljuk használni, hisz kellően homogén viszonyok között működésképtelenné, érzéketlenné válik. Az ábra az optikai érzékelő kialakításának elvét mutatja: 5. ábra. Az optikai egér működési rendszere 3 A képen egy működő optikai egér látható megbontva, amely bemutatja a szokásos megvalósítást: 6. ábra. Az optikai egér részei 4 3 Forrás: 5

7 Ugyanakkor a fénykibocsátó dióda és az érzékelő elektronika is elektromos energiát használ fel működéséhez, amelyet biztosítani kell. Ha az eszköz vezetéken kapcsolódik a számítógéphez, akkor ez nem is jelent gondot. De sok esetben a felhasználó igényli a szabadabb elhelyezhetőséget, amely vezeték nélküli, rádiófrekvenciás kapcsolattal valósítható meg. Ebben az esetben az egerekben elhelyezett elem vagy akkumulátor szolgáltatja az energiát. Az elemek használata nem vall környezettudatos szemléletre, hisz azok csak egyszer használhatók fel, lemerülésük után veszélyes hulladékká válnak. Az akkumulátorok töltéséről viszont rendszeresen gondoskodni kell. Erre szolgálnak a használati időn kívül az egér elhelyezését is biztosító dokkolóegységek (amelyek egyúttal a rádiókapcsolatban a vevő szerepét is ellátják), illetve léteznek speciális indukciós egérpadok, ám ezek ellen szól áruk mellett az, hogy ilyen használatakor annak van vezetékes kapcsolata a számítógéppel, így az jelent elhelyezésbeli megkötést Az energiaellátást egy vagy két darab AA, vagy AAA típusú egység segítségével oldják meg. De használjunk bár elemeket, akár akkumulátorokat, egy biztos: mindig a legfontosabb pillanatban fognak lemerülni, és hagynak cserben bennünket. 7. ábra. A vezeték nélküli egerek csatlakozását adó-vevő egység biztosítja Az egerek nem csupán a mozgást átvitelét valósítják meg. A rajta található különböző gombok és görgők segítségével kijelölések és parancsok is végrehajthatók. Eredetileg két gomb volt, de ma már számtalan funkciót megvalósító, egyedileg programozható vezérlőelem található az egereken. A görgők segítségével kezelhetjük a gördítősávokat, különböző gombok szolgálhatnak például a böngészőben a visszalépéshez, az előrelépéshez. 4 Forrás: 6

8 A szerkezeti kialakítástól függetlenül további vezérlőegységeket is találunk minden egéren. Kezdetben két gombbal voltak ellátva, ma ezeket további gombok és görgők egészíthetik ki. Fontos, hogy ezek programozhatók legyenek, azaz az egérhez a gyártó által biztosított illesztőprogram segítségével magunk választhassuk ki az egyes gombok, görgők funkcióját, beállításait. 8. ábra. Multifunkciós egér Válasszuk bármelyik működési módot, csatlakoztatási lehetőséget, fontos, hogy az eszköz illeszkedjék kezünk méreteihez. Egérből számos méretben választhatunk, és mivel ez a billentyűzet mellett a legnagyobb időhányadban használt eszköz, mindenképp a megfelelő formájú és méretű kiválasztása indokolt. Ráadásul ez költség szempontjából is közömbös. Az egerek árát nem méretük, hanem a divatot leszámítva minőségük határozza meg. Sokkal szűkebb a kínálat a balkezesek számára. Bár lehet megfelelő geometriájú egeret kapni balkezeseknek, tapasztalat, hogy rendszerint ők is a szokásos, de rendszerint szimmetrikus változatot használják bal kézzel. Azonban eszközbeszerzésnél mérjük fel e körülményt, az ilyen eszközre vonatkozó igényt! HANYATTEGÉR (TRACKBALL) Különleges felhasználási környezetekben esetleg semmilyen egér használata sem tűnik alkalmasnak: - ha jármű utasaként (vonaton, gépkocsiban, stb.) használjuk gépünket; - ha a géphez bárki hozzáfér, nyilvános helyen van, így fennáll a rongálódás veszélye; - vagy ha a kezelő személyes adottságai (fogyatékossága, mozgásbeli korlátozottsága) ezt indokolják. Ilyenkor célszerű választás lehet a trackball, azaz a hanyattegér alkalmazása. Ez működését tekintve egyezik az optomechanikus egérével, a különbség a golyó elhelyezkedése. 7

9 9. ábra. Trackball hanyattegér A kezünkkel a felül elhelyezkedő golyót mozgatva visszük át a mozgást a tengelyekre, ahol az optikai kapuk ezt digitális jellé alakítják tovább. Fő előnye, hogy nem igényel helyet a mozgatáshoz, illetve a kezünket sem kell mozgatni, csak ujjainkat. 10. ábra. A nagy igénybevételnek kitett helyeken is trackballt használnak vandálbiztossága miatt PÖCÖKEGÉR Hordozható eszközökön azonban még ez is nehezen volna megvalósítható, márpedig ezek (laptop, netbook stb.) egyre nagyobb számban kerülnek piacra. Jellegét tekintve két megoldás született. Elsőként a pöcökegér (trackpoint), amely egy kis karocska, amit a megfelelő irányba (mint egy mini joysticket) kell elmozdítani. 8

10 11. ábra. A hordozható eszközökön a billentyűzetbe épített pöcök segíti a navigálást A billentyűzet közepén kap helyet, így mindenképpen kézre esik. Rendszerint mutatóujjal kezeljük. Kis mérete miatt attól sem kell tartanunk, hogy véletlenül, gépelés közben mozdítjuk el ez ellen a megfelelő mechanikai ellenállást kifejtő kivitele is véd. Ám mindenképpen megszokást igényel a pontos pozícionáláshoz. A hagyományos egérgombok a billentyűzet alatt kapnak melyet, és a megszokottól eltérően, a hüvelykujjunkkal tudjuk azokat kezelni. ÉRINTŐLAP (TOUCHPAD) A másik megoldást a touchpad, vagy a magyar informatikai szlengben tapipad elnevezésű érintésérzékeny felület jelenti. 12. ábra. Az érintőpad kezelése könnyen megszokható Ezt a billentyűzet alatt helyezik el. Előnye, hogy mindjárt mellette a szokásos két egérgomb is, illetve egyes típusoknál az érintőfelület jobb (esetleg alsó) széle vezérli a függőleges (vízszintes) gördítősávokat is. Azonban ez is megszokást igényel, de talán rövidebb betanulási idő is elegendő a pontos és gyors pozícionáláshoz viszont nagyobb mozgások esetén fel kell emelnünk róla ujjunkat, mert a mozgás nagysága és pontossága közötti kompromisszum az érintőfelület kicsi mérete miatt másként feloldhatatlan. 9

11 Egyes gyártók mindkettővel felszerelik a laptopokat. Ennek oka, hogy mindkét kezelési módnak hívő tábora van, akiket érvekkel aligha lehet meggyőzni De legyen bár egyik, másik, vagy mindkettő, akár egy rendes egeret is csatlakoztathatunk. FÉNYCERUZA A mutatóeszközök között illik megemlékezni a fényceruzáról is. Bár időrendben ez az első egerekkel együtt jelent meg, mára szinte kiveszett, működési elve miatt. A számítógéppel vezetékkel összekötött, fényérzékelővel ellátott, ceruza alakú eszköz, a képcsöves képalkotás technikai megvalósítása alapján azonosítja a képernyő megfelelő koordinátájú pontját. Erről részletesen a monitorok bemutatásánál szólunk. Sejthető, hogy a hagyományos monitorokkal együtt tűnnek el a fényceruzák is. 13. ábra. A fényceruza működése, részei Jelentőségüket ma az adja, hogy ipari vezérlőeszközök jelentős számban használják, és erre kiválóan alkalmas. Ugyanis ha egy technológiai folyamatban kell döntést hozni, közvetlenül összekapcsolódik (az emberi tanulás, kontroll esetében egyébként megszokott módon) a motoros mozgással, a látással és egyéb érzékekkel, így erősebb a visszacsatolás, ezzel pedig csökkenthető egy végzetes hiba valószínűsége (pl. egy erőműben). 10

12 MUTATÓESZKÖZÖK CSATLAKOZTATÁSA A számítógépeken a mutatóeszközök csatlakoztatására több felület is rendelkezésre áll. - Eredendően a soros port (akár a 9 tűs SUB-D, akár a 25 tűs SUB-D csatlakozó, mint RS 232 kompatibilis soros felület utóbbi nem tévesztendő össze a párhuzamos port csatlakozójával!) áll rendelkezésre, de ehhez már új eszközt a kereskedelem kínálatában aligha találunk. 14. ábra. Soros port csatlakozója az alaplapon - Az ATX szabvány részeként a PS/2 csatlakozók egyike is erre szolgál. Bár a PS/2 csatlakozók általában színjelöléssel, de legalább a csatlakozó mellett elhelyezett ikonnal azonosíthatók, ezek hiányában is biztosak lehetünk abban, hogy a két egyforma csatlakozó közül az alaplap felületétől távolabbi (a fölső) szolgál az egér, vagy más kompatibilis mutatóeszköz csatlakoztatására. 11

13 15. ábra. A PS/2 csatlakozók közül a zöld az egéré (geometriailag ez van távolabb az alaplap síkjától) - Ma már leginkább USB csatlakozón kapcsolódnak a kereskedelemben kapható típusok. 16. ábra. Az univerzális soros port csatlakozója akár mutatóeszközök számára is A vezetékes csatlakozás mellett rádiófrekvenciás csatlakozási módok hódítanak egyre nagyobb teret mobilitásuk miatt: 12

14 - Speciális frekvenciájú rádiójeleket használva kommunikál a billentyűzet a PS/2, vagy USB csatlakozóba kapcsolt adó-vevő egységével (emlékezzünk: a kétirányú adatátvitel a sikeres adatátvitel visszaigazolása miatt mindenképpen szükséges). - Bluetooth (szintén rádiófrekvenciás) kapcsolatot használó eszközök, amelyeknél az adó-vevő funkciót a szabványos protokoll veszi át. Asztali gépeken még előfordul a soros port megfelelő csatlakozója, de hordozható eszközökön egyre ritkább. Ebben az esetben megfelelő átalakítót találhatunk: 17. ábra. A PS/2 és az USB csatlakozású egerek átalakítói Ha az egerünk USB csatlakozójú, ám nem rendelkezünk megfelelő számú ilyen foglalattal a számítógépen, lehetőségünk van átalakító használatára, és így PS/2 felületen is tud kommunikálni mutatóeszközünk. Ilyen átalakítót gyakran találunk mellékelve az egérhez, de külön is beszerezhetjük azt. MUTATÓESZKÖZÖK SZERELÉSE, Minden ember alkotta eszköznek szüksége van karbantartásra, a használati érték és a működőképesség megőrzéséhez. Ennek ellenére is előfordulhat műszaki meghibásodás, amelyet javítani szükséges. Ez alól az informatikai eszközök sem kivételek, bár ennek ellenére sok beviteli eszköz esetében, a javítás előtt mérlegelnünk kell, hogy figyelembe véve az eszközök gyors technikai fejlődését, valóban érdemes-e anyagi áldozat a meglévő eszköz kijavítása. Sok esetben erre nemleges választ kapunk. A pótalkatrészekkel való ellátottság hiánya, az eszközök viszonylag alacsony ára (legalábbis a pótalkatrészek árához képest), illetve az újonnan beszerezhető azonos célú eszköz többletszolgáltatásai gyakran az eszközök cseréjét mutatják helyes döntésnek. Ilyen esetben ne feledjük: Az elhasznált elektronikai eszközök, berendezések veszélyes hulladékok! Így ezeket kommunális szemétben elhelyezni TILOS! Gondoskodjunk azok szakszerű ártalmatlanításáról, a bennük felhalmozott értékes anyagok újrahasznosításra való kinyeréséről. 13

15 Azonban a baj sok esetben egyszerű eszközökkel megelőzhető. A legegyszerűbb ilyen módszer a tervszerű és rendszeres karbantartás. Ez mindenekelőtt az eszközök állapotának felmérésével kezdődik. A tapasztaltakat érdemes (gyakran kötelező) a munkahelyen rendszeresített űrlapon rögzíteni. Így visszakereshető, ha egy-egy felhasználó rendszeres hanyagsága több esetben meghibásodáshoz, az eszközök tönkremeneteléhez vezet. Az eszközeink meghálálják a tisztántartásukat. Természetesen nem elegendő maguknak a beviteli perifériáknak a tisztasága, lehetőségeink szerint gondoskodjunk a környezeti tisztaságról is. Ebben mindenképpen együtt kell működni munkatársainkkal, a felhasználókkal, tudatosítani kell bennük az egyes szennyeződések hatását a készülék működésére. Erre kiváló alkalom kínálkozik a billentyűzet, és az egér tisztítása során: mutassuk meg az adott kollégának, mit találtunk az általa használt eszközben legközelebb bizonnyal jobban vigyáz környezete tisztaságára. A számítógépeket, illetve a hozzájuk kapcsolt perifériás eszközöket karbantartani csak azok kikapcsolt, áramtalanított állapotában szabad. Nem elegendő a gépet leállítani, meg kell szüntetni annak 230 V-os hálózati elektromos kapcsolatát is! A KARBANTARTÁS ESZKÖZEI A bemeneti perifériák karbantartása előtt készítsük elő az alábbi eszközöket: - porecset; - sűrített levegős flakon; - kontakt spray; - erős fényű lámpa, kézilámpa; - nagyító; - csipeszek; - fogók (lapos, kúpos, oldalcsípő); - csavarhúzók (kereszthornyú és egyenes, a készülékekhez illeszkedő méretekben). Szükség van az egyes készülékek szervizdokumentációjára. Ezt elolvasva ismerhetjük meg a konkrét feladatokon kívül az esetlegesen szükséges speciális szerszámigényt, valamint az adott eszközhöz használható tisztító, ápoló vegyszerekre vonatkozó gyártói előírásokat is. Ezekkel is kellő mennyiségben készüljünk fel a munkavégzésre. Összetett elektronikai berendezések megbontása után a káros elektrosztatikus kisülések elleni védekezésül használjunk antisztatikus csuklópántot. Ezt a készülék áramtalanítása és megbontása után, de a készülék belsejében lévő elektronikai elemek érintése előtt csatlakoztassuk a készülékház megfelelő fémes részéhez. 14

16 AZ EGÉR TISZTÍTÁSA A modern vezeték nélküli optikai egerek igénylik a legkevesebb karbantartást. A megfelelő energiaellátásról kell csupán gondoskodnunk, és a külsejéről (főleg az aljáról) letörölni a szennyeződést. Sokkal nehezebb az optomechanikai egerek tisztántartása, hisz az annak alján lévő gumihenger nem csak az asztal lapjához tapad, hanem minden koszhoz is, amelyet mi magunk forgatunk be az egér belsejébe, amikor mozgatjuk azt pozícionálás közben. A zsíros kosz aztán feltapad a tengelyekre és a támasztógörgőre is. Szerencsére a golyót egy bajonettzáras fedél tartja, amely egy mozdulattal eltávolítható, így hozzáférünk az elszennyeződött részekhez. Csipesszel, pálcikás törlővattával, kis csavarhúzóval, óvatosan dolgozzunk! 18. ábra. Az optomechanikai egerek gumigörgőjének rögzítése Ha nagyon összeállt a benti kosz, szedjük szét az egeret (ez néhány csavar, de egyikmásikat matrica, vagy gumitalp alá rejtik ne feszegessük, keressük meg!), és így végezzük el a tisztítást. Összeszereléskor ügyeljünk a csatlakozó vezeték megfelelő elhelyezésére, ez rendszerint csupán egy kulisszába hajtott megoldás. Ezt a műveletet kell elvégeznünk akkor is, ha az egérből működés közben csúszott ki a csatlakoztató vezetéke. Szerelési, javítási feladat a mutatóeszközök esetében gazdaságossági okokból nem vetődik fel. Ugyanis a javítás anyagszükséglete, valamint a rá fordított idő valószínűleg önmagában is nagyobb költség, mint egy megfelelő, új eszköz beszerzése, és akkor még a várható élettartamot nem is mérlegeltük. 15

17 Ritka esetben, a csatlakozóvezetékkel kell szerelést végeznünk, az ugyanis többnyire nem túl hatékonyan van rögzítve, csupán egy kulisszán keresztül akadályozzák meg a kicsúszását. Ha pedig egy-egy erősebb rántás nyomán abból kicsúszik, akkor kizárólag a vezetékek forrasztásai jelentik a rögzítést, amelyek közül előbb-utóbb valamelyik (amelyik leginkább feszül) enged, elszakad. Ez egyúttal a működésképtelenséget is eredményezi. Ha ilyet tapasztalunk, az egér szétbontása után a kiszakadt vezetékcsonkot távolítsuk el előmelegített forrasztópákával az egér nyomtatott áramköri lapjáról, és gondoskodjunk a furat átjárhatóságáról (például gombostű, injekciós tű segítségével). Ezt követően csupaszoljuk meg rövid szakaszon a vezetéket, sodorjunk rajta annak érdekében, hogy könnyebben be tudjuk helyezni a furatába, és forrasszuk be. Ellenőrizzük a többi vezeték állapotát, ha szükséges, azokat is forrasszuk újra. Ha egyszerre csak egy vezeték forrasztását bonjuk meg, nem kell különösebben figyelnünk a vezetékek elhelyezkedésére a nyomtatott áramköri lapon, de ha egynél több vezetéket egyszerre forrasztunk ki, mindenképpen pontosan jegyezzük fel színenként a csatlakozási helyeket. A helytelen sorrendben (rossz pontokra) forrasztott csatlakozás a mutatóeszköz, esetleg az alaplap tönkremenetelét is okozhatja. Az összeszerelés során, lehetőleg stabilan rögzítsük a csatlakozóvezetéket a kicsúszás ellen, esetleg ragasszuk is be azt a műanyag kulisszába. TANULÁSIRÁNYÍTÓ 1. feladat Mérje fel a mutatóeszközökkel felszerelendő számítógépek számát, típusát, műszaki paramétereit! eszközök száma: Az egyes eszközök jellemző paramétereit külön-külön rögzítse az alábbi minta alapján: 16

18 eszköz jellege: asztali PC / hordozható számítógép / egyéb eszköz: jelenleg csatlakozatott mutató eszköz: csatlakoztatási mód (felület): felvetődő speciális használati igény: a speciális használathoz kapcsolódó különleges szolgáltatás, csatlakozás: javasolt változtatás, kiegészítés: 2. feladat Nézzen utána internetes források felhasználásával, milyen beszerzési források állnak rendelkezésre! Próbaképpen hordozható számítógépekhez USB felületen kapcsolódó hanyattegér (trackball) beszerzésére végezze el a kutatást. Legalább három forrást keressen, és értékelje ezeket szállítási határidő és ár szempontjából! szállító neve ajánlati ár szállítási határidő feladat Végezze el egy optomechanikai egér teljes (és alapos) karbantartását! Távolítsa el a rendszerből a mutatóeszközt! Tanulmányozza szerkezetét, írja le megállapításait! 17

19 19. ábra. Alapos tisztításhoz szétszedett optomechanikus egér típus: optomechanikai egér szerkezete: Vegye számba a látható mechanikai sérüléseket, a csatlakozó vezeték rögzítettségét. Írja le a tapasztaltakat! sérülések: csatlakozó vezeték állapota: Oldja a gumigörgő bajonettzáras rögzítését, emelje ki (borítsa ki) belőle a görgőt. Ügyeljen, hogy az ne guruljon el! 18

20 20. ábra. A gumigörgő és rögzítő fedele tisztítás előtt Szemrevételezéssel ellenőrizze, hogy a belső egységek milyen állapotban vannak, hová és milyen mértékben rakódott le kosz. Rögzítse a tapasztaltakat. gumigörgő állapota: támasztó görgő állapota: érzékelők tengelyei: Keresse meg az egér összeszerelését biztosító csavarok helyét. Ha nem találja, támpont lehet a belső szerkezeti kialakítás is. A megfelelő csavarhúzóval oldja a csavarkötéseket és pattintsa szét a szerkezetet. Ennek során a csatlakozó vezeték rögzítése is rendszerint megszűnik, azt csak a forrasztások tartják ügyeljen rá, hogy ne feszüljön! A szétszerelt egérben jelentősen könnyebb hozzáférni az elpiszkolódott részekhez. Takarítsa le ezeket, használjon pálcikás törlővattát, csipeszt, ha szükséges a körkörösen feltapadt szennyeződést lazítsa meg óvatosan csavarhúzóval. Ennek során ügyeljen a mechanikai sérülés elkerülésére! A port sűrített levegős flakonnal, porecsettel távolítsa el. 19

21 21. ábra. Az egér belsejének tisztítása Ellenőrizze az egyes kapcsolók állapotát, a csatlakozóvezeték forrasztási pontjait (vagy csatlakozóját), a mechanikai mozgó elemek akadálymentes mozgását. Vegye észre a rendellenességeket! A nyomtatók papírtovábbító görgőihez alkalmazott tisztítófolyadékkal törölje át a gumigörgőt, távolítsa el róla a zsírréteget, más szennyeződéseket. Ha alakja sérült, cserélje ki azonos átmérőjű darabra. Az összeszerelés során először a csatlakozóvezetéket fűzze be a műanyag kulisszába, majd pattintsa össze a szerkezet alsó és felső felét. Mértéktartó rángatással ellenőrizze a csatlakozó vezeték megfelelően stabil rögzítettségét. Ha mindent rendben talál, csavarozza össze a szerkezetet, majd helyezze vissza a gumigörgőt és annak fedelét. 22. ábra. A csatlakozóvezetéket kellő stabilitással kell rögzíteni Végül puha ruhával törölje át a szerkezetet, és csatlakoztassa a számítógéphez. 20

22 Bekapcsolás után ellenőrizze az összes funkciót: - vízszintes és függőleges irányú elmozdulás pontos, szaggatástól, ugrástól mentes követése; - kapcsolók működése; - görgők működése. Összegezze tapasztalatait! Ez alapján határozhatja meg a karbantartási tervet a következő időszakra. szennyezettség általános foka: kritikus pontok a szerkezet belsejében: előző karbantartás (tisztítás) óta eltelt idő: javasolt karbantartási ciklus: A helyben szokásos módon, írásban is rögzítse a karbantartás elvégzését. A tapasztaltak alapján, szükség szerint tegyen javaslatot az eszköz cseréjére. Ajánlatában vegye figyelembe a gazdaságosság, az üzemelési körülmények, a használati mód szempontjait. 21

23 ÖNELLENŐRZŐ FELADATOK 1. feladat Soroljon fel legalább öt szempontot, amelyet a mutatóeszközök kiválasztásánál érvényesítenie kell! 2. feladat Milyen mutatóeszközöket alkalmazunk a gyakorlatban? 3. feladat Milyen módon csatlakoztathatók a mutatóeszközök a számítógépekhez? PC: Notebook: 4. feladat Nevezze meg a mutatóeszközök karbantartásához leggyakrabban alkalmazott eszközöket, anyagokat! eszközök: anyagok: 22

24 MEGOLDÁSOK 1. feladat Ergonómia, működési elv, csatlakoztatás módja, fő- és kiegészítő funkciók, gazdaságosság (ár). 2. feladat Egér, hanyattegér (trackball), pöcökegér, érintőpad. 3. feladat PC: soros port, PS/2, USB. Notebook: rendszercsatlakozás az egybeépítés folytán, PS/2 (egyre ritkább), USB, bluetooth. 4. feladat Eszközök: speciális alakú tisztító szivacs, porecset, sűrített levegős flakon, csipeszek, csavarhúzók; Anyagok: tisztító folyadék. 23
