1 WESTPOINT MOBIL KLÍMA WPK95RC WPK125RC WPK95HRC WPK125HRC HASZNÁLATI ÚTMUTATÓ A készülék megfelelő és biztonságos használata érdekében gondosan olvassa el ezt a használati útmutatót és az abban foglaltakat maradéktalanul tartsa be. Őrizze meg a használati útmutatót

2 Műszaki adatok Típusjelölés WPK95HRC WPK125HRC Hűtőteljesítmény 9000 btu/h 2268 kcal/h 2637 W btu/h 3024 kcal 3529 W Fűtőteljesítmény Teljesítmény- / áramfelvétel - hűtésnél btu/h 2520 kcal/h 2930 W btu/ h 3150 kcal/h 3676 W 830 W / 3,9 A 850 W / 4,2 A Teljesítmény - / 910 W / 4,25 A 960 W / 4,5 A áramfelvétel - fűtésnél Légszállítás / max. 470 m3/h 520 m3/h ventilációs fokozaton / Párátlanítási teljesítmény 26,4 l/nap 31,2 l/nap Javasolt szobaméret 18 m2 24m2 Hálózati feszültség 230V / 50 Hz Kompresszor típusa rotációs Hűtőközeg típusa R-407C Hűtőközeg töltet 470 g 480 g Ventilációs fokozatszám 2 Előprogramozási időtartam Mechanikus kapcsoló 1 8 óra Elektronikus kapcsoló 1 12 óra Termosztat 18 32oC Nettó súly 29 kg 31 kg Befoglaló méretek 420 x 400 x 750 mm MEGJEGYZÉSEK : 1. A fűtőteljesítmény adat csak a fűtési funkcióval ellátott, v.i. RCH típusjelölésű modellre vonatkozik 2. A * - gal jelölt adatok műszaki fejlesztés eredményeként változhatnak, a pontos adatközlést ld. a készülék hátoldalán elhelyezett adattáblán. 3. A fenti adatok mérési feltételei: Hűtés T 27oC, RH 60% Fűtés - T 20oC, RH 60% Rövidítések: T szobahőmérséklet, RH relatív páratartalom 2

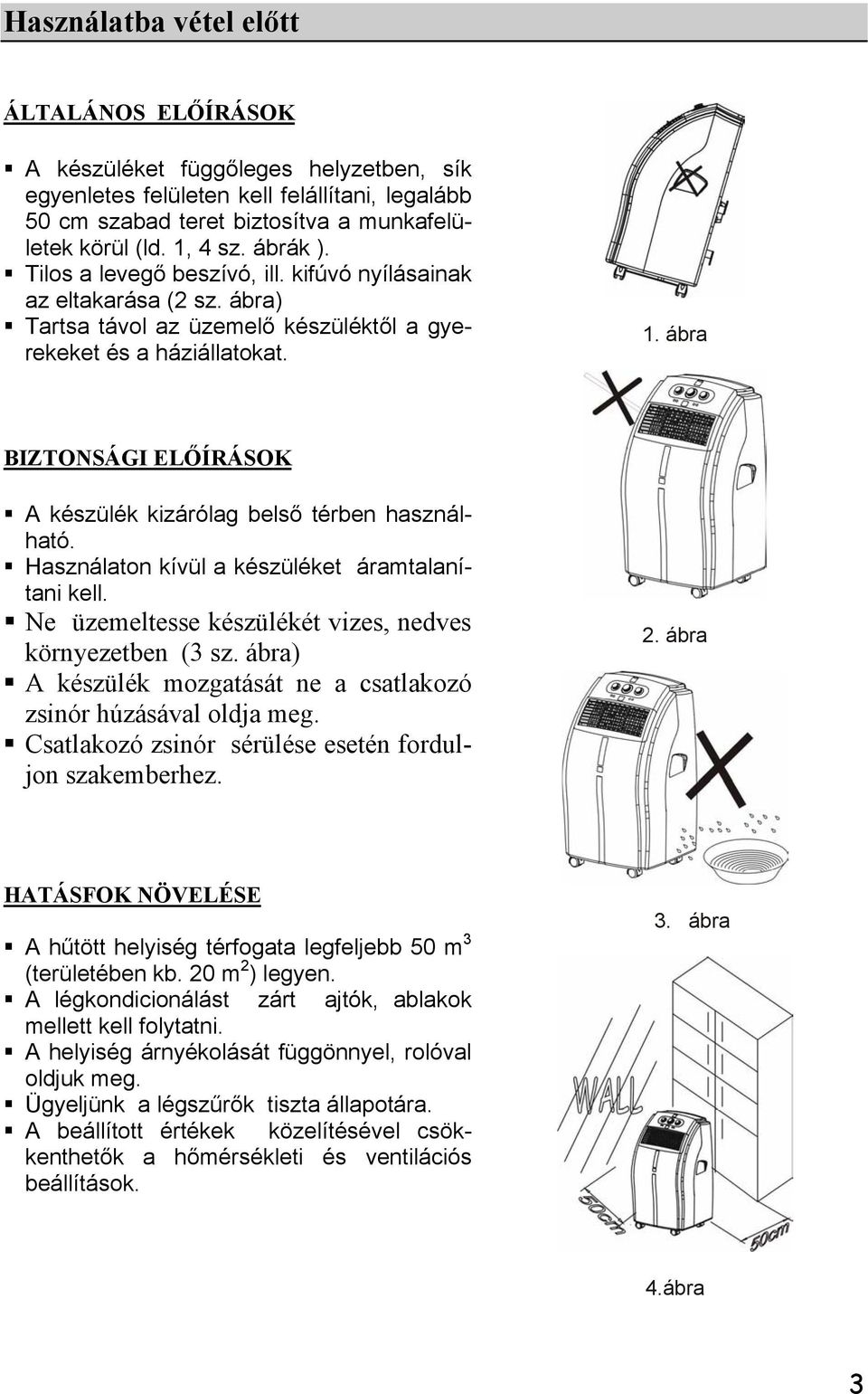

3 Használatba vétel előtt ÁLTALÁNOS ELŐÍRÁSOK A készüléket függőleges helyzetben, sík egyenletes felületen kell felállítani, legalább 50 cm szabad teret biztosítva a munkafelületek körül (ld. 1, 4 sz. ábrák ). Tilos a levegő beszívó, ill. kifúvó nyílásainak az eltakarása (2 sz. ábra) Tartsa távol az üzemelő készüléktől a gyerekeket és a háziállatokat. 1. ábra BIZTONSÁGI ELŐÍRÁSOK A készülék kizárólag belső térben használható. Használaton kívül a készüléket áramtalanítani kell. Ne üzemeltesse készülékét vizes, nedves környezetben (3 sz. ábra) A készülék mozgatását ne a csatlakozó zsinór húzásával oldja meg. Csatlakozó zsinór sérülése esetén forduljon szakemberhez. 2. ábra HATÁSFOK NÖVELÉSE A hűtött helyiség térfogata legfeljebb 50 m 3 (területében kb. 20 m 2 ) legyen. A légkondicionálást zárt ajtók, ablakok mellett kell folytatni. A helyiség árnyékolását függönnyel, rolóval oldjuk meg. Ügyeljünk a légszűrők tiszta állapotára. A beállított értékek közelítésével csökkenthetők a hőmérsékleti és ventilációs beállítások. 3. ábra 4.ábra 3

4 A készülék felépítése Elülső nézet Hátulsó nézet 1. Kezelő panel 2. Légkifúvó rács 3. Fogantyú 4. Görgő 5. Légszűrő 6. Levegő kifúvás 7. Levegő kivezető cső 8. Kábeltartó 9. Vízürítő cső Tartozékok 10. Belső adapter a levegő kivezető cső beillesztéséhez a készülékhez 11. Külső adapter a levegő kivezető cső illesztéséhez a külső kivezető nyíláshoz 12. Levegő kivezető cső 13. Szigetelő szivacs kivezető nyílással 14. Szigetelő szivacs 15. Záró karima 16. Vízürítő cső 17. Szűrőbetét 18. Távirányító (csak elektronikus típusnál) 4

5 A készülék beüzemeltetése Az adott klímakészülék mobil egységként működik, vi. igény szerint mozgatható és üzemeltethető különböző helyiségekben. A forró levegő két módon vezethető ki ablakon vagy falon keresztül: 1. A szigetelő szivacs alkalmazásával Szigetelő szivacs 5.ábra A levegő kivezető cső átvezető elemét be kell helyezni a szigetelő szivacs nyílásába. A szigetelő szivacsot az ablak nyílásába kell helyezni. 2. Az átvezető elem (adapter) alkalmazásával 6. ábra 7. ábra A falban, ill. üvegben ki kell vágni egy kb. 130 mm átmérőjű nyílást. Csavarja le a levegő kivezető csőről a külső adaptert, erősítse rá az átvezető nyílás külső síkjára és kösse össze a csővel. Használaton kívül a nyílást le kell zárni záró karimával. 5

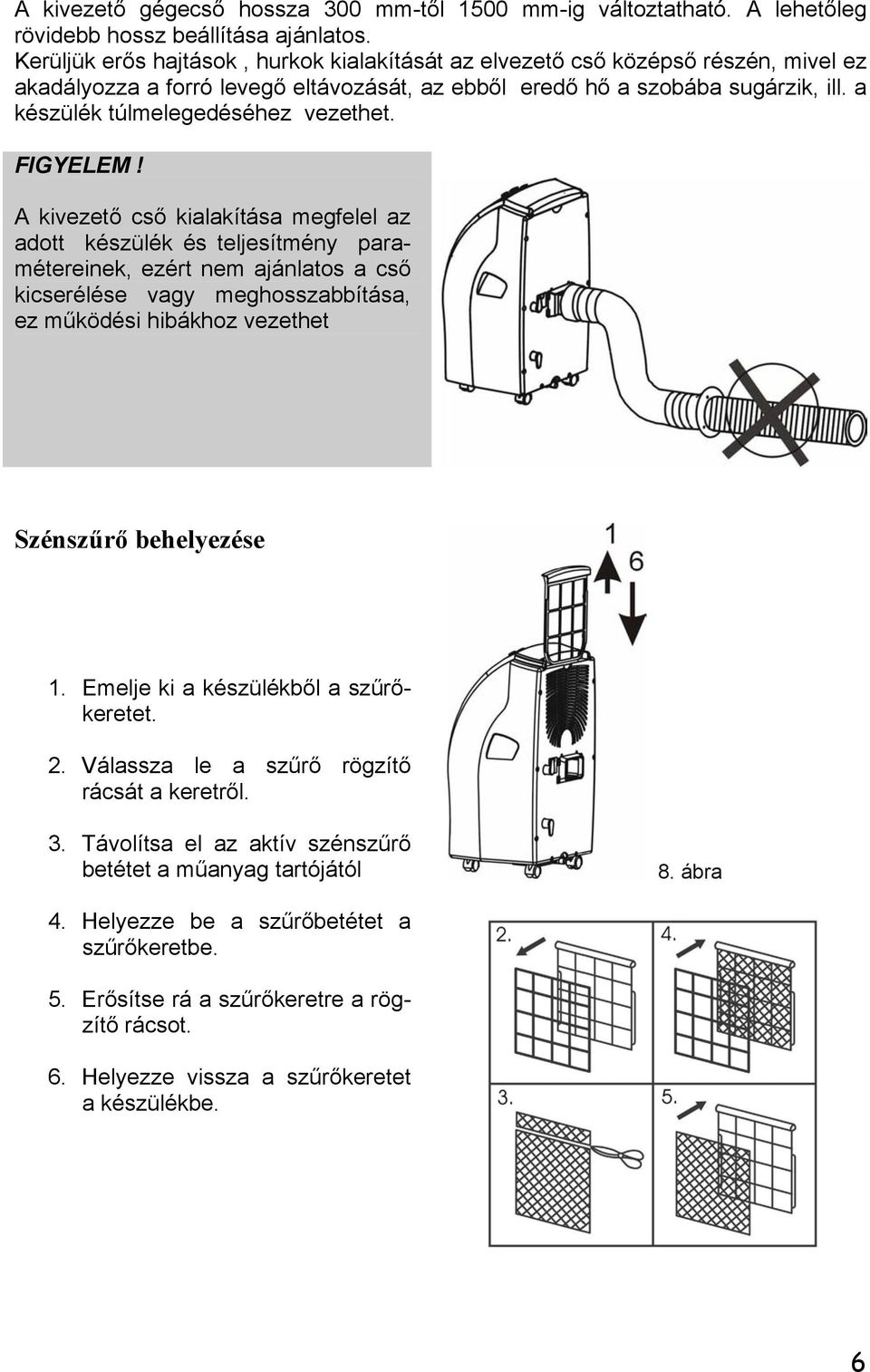

6 A kivezető gégecső hossza 300 mm-től 1500 mm-ig változtatható. A lehetőleg rövidebb hossz beállítása ajánlatos. Kerüljük erős hajtások, hurkok kialakítását az elvezető cső középső részén, mivel ez akadályozza a forró levegő eltávozását, az ebből eredő hő a szobába sugárzik, ill. a készülék túlmelegedéséhez vezethet. FIGYELEM! A kivezető cső kialakítása megfelel az adott készülék és teljesítmény paramétereinek, ezért nem ajánlatos a cső kicserélése vagy meghosszabbítása, ez működési hibákhoz vezethet Szénszűrő behelyezése 1. Emelje ki a készülékből a szűrőkeretet. 2. Válassza le a szűrő rögzítő rácsát a keretről. 3. Távolítsa el az aktív szénszűrő betétet a műanyag tartójától 8. ábra 4. Helyezze be a szűrőbetétet a szűrőkeretbe. 5. Erősítse rá a szűrőkeretre a rögzítő rácsot. 6. Helyezze vissza a szűrőkeretet a készülékbe. 6

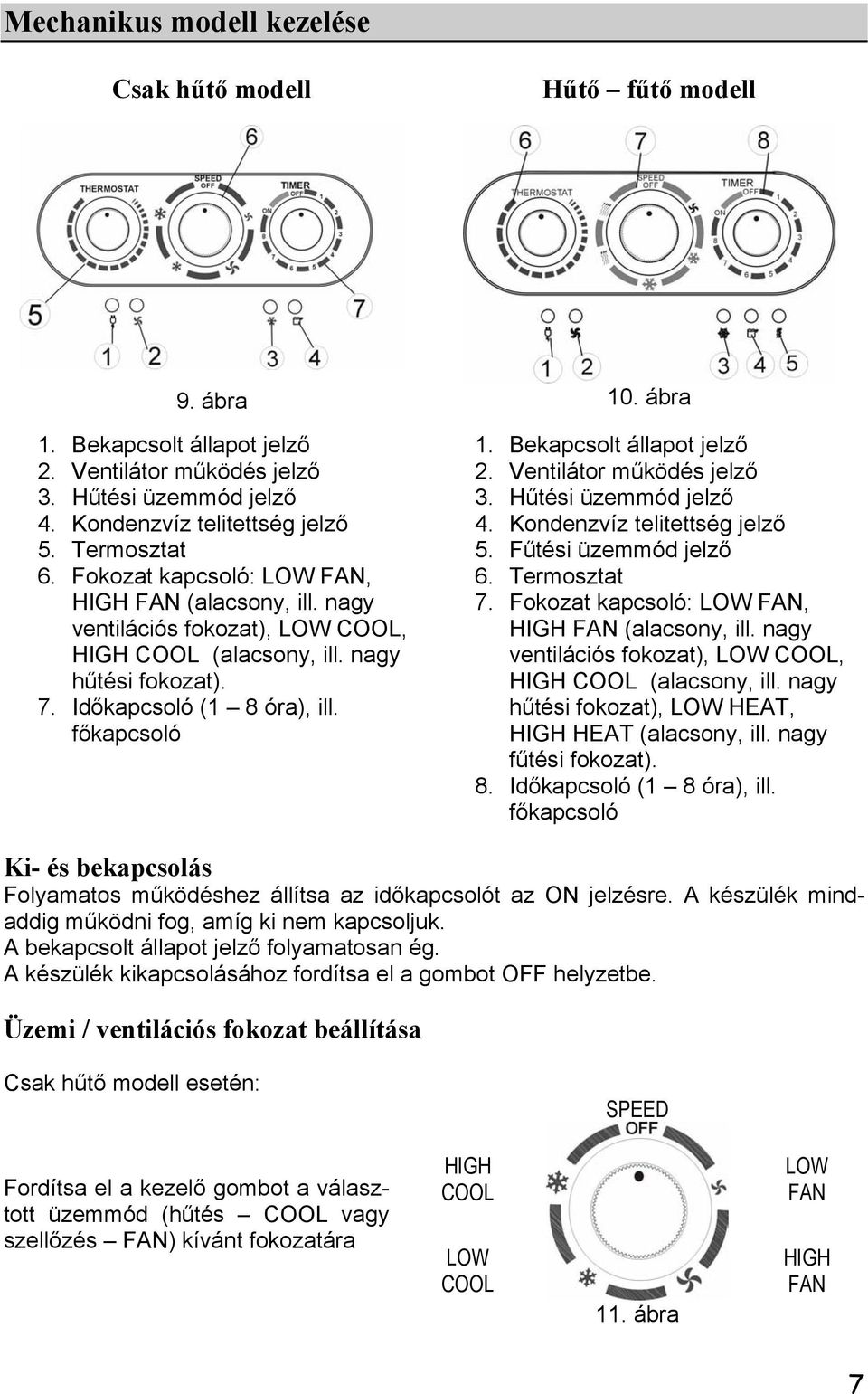

7 Mechanikus modell kezelése Csak hűtő modell Hűtő fűtő modell 9. ábra 10. ábra 1. Bekapcsolt állapot jelző 2. Ventilátor működés jelző 3. Hűtési üzemmód jelző 4. Kondenzvíz telitettség jelző 5. Termosztat 6. Fokozat kapcsoló: LOW FAN, HIGH FAN (alacsony, ill. nagy ventilációs fokozat), LOW COOL, HIGH COOL (alacsony, ill. nagy hűtési fokozat). 7. Időkapcsoló (1 8 óra), ill. főkapcsoló 1. Bekapcsolt állapot jelző 2. Ventilátor működés jelző 3. Hűtési üzemmód jelző 4. Kondenzvíz telitettség jelző 5. Fűtési üzemmód jelző 6. Termosztat 7. Fokozat kapcsoló: LOW FAN, HIGH FAN (alacsony, ill. nagy ventilációs fokozat), LOW COOL, HIGH COOL (alacsony, ill. nagy hűtési fokozat), LOW HEAT, HIGH HEAT (alacsony, ill. nagy fűtési fokozat). 8. Időkapcsoló (1 8 óra), ill. főkapcsoló Ki- és bekapcsolás Folyamatos működéshez állítsa az időkapcsolót az ON jelzésre. A készülék mindaddig működni fog, amíg ki nem kapcsoljuk. A bekapcsolt állapot jelző folyamatosan ég. A készülék kikapcsolásához fordítsa el a gombot OFF helyzetbe. Üzemi / ventilációs fokozat beállítása Csak hűtő modell esetén: SPEED Fordítsa el a kezelő gombot a választott üzemmód (hűtés COOL vagy szellőzés FAN) kívánt fokozatára HIGH COOL LOW COOL 11. ábra LOW FAN HIGH FAN 7

8 Hűtő fűtő modell esetén: Fordítsa el a kezelő gombot a választott üzemmód (hűtés COOL, szellőzés FAN vagy fűtés - HEAT) kívánt fokozatára HIGH HEAT LOW HEAT SPEED HIGH COOL 12. ábra FAN LOW COOL Hőfok beállítás Fordítsa el a THERMOSTAT gombot a hűtés kívánt hőmérsékleti fokozatának jelzéséig. A hűtés intenzitása az óramutató járásával megegyező irányban nő. Időkapcsoló beállítás Állítsa be az időkapcsoló gombját a szükséges üzemeltetési időre ( 1 8 óra ). A beállított idő leteltével a készülék automatikusan lekapcsol. Légáramlás szabályozás A vízszintes légterelő lamellákat kézzel kell beállítani a kívánt légáramlási irányt. 13. ábra Figyelem! A kompresszor élettartamának meghosszabbítása érdekében kérjük, hogy a készülék kikapcsolása után legalább 3 percig várjon az újrakapcsolással. A hűtés lekapcsol, ha a környezeti hőmérséklet alá kerül a beállított hőmérséklet értékének. A ventilátormotor folyamatosan üzemel beállított fokozaton. Ha a környezeti hőmérséklet a beállított érték fölé emelkedik, a készülék újra bekapcsol. Értelemszerűen, a fűtési üzemmódban akkor kapcsol ki a készülék, ha a környezeti hőmérséklet magasabb mint a beállított érték. A ventilátormotor folyamatosan üzemel beállított fokozaton. A környezeti hőmérséklet csökkenésénél a beállított érték alá a készülék újra bekapcsol. A készülék el van látva eljegesedés elleni védelemmel. Alacsony hőmérsékletnél történő fűtésnél a készülék időnként kikapcsol a kondenzátor lamelláin keletkező jegesedés megszűnéséig. 8

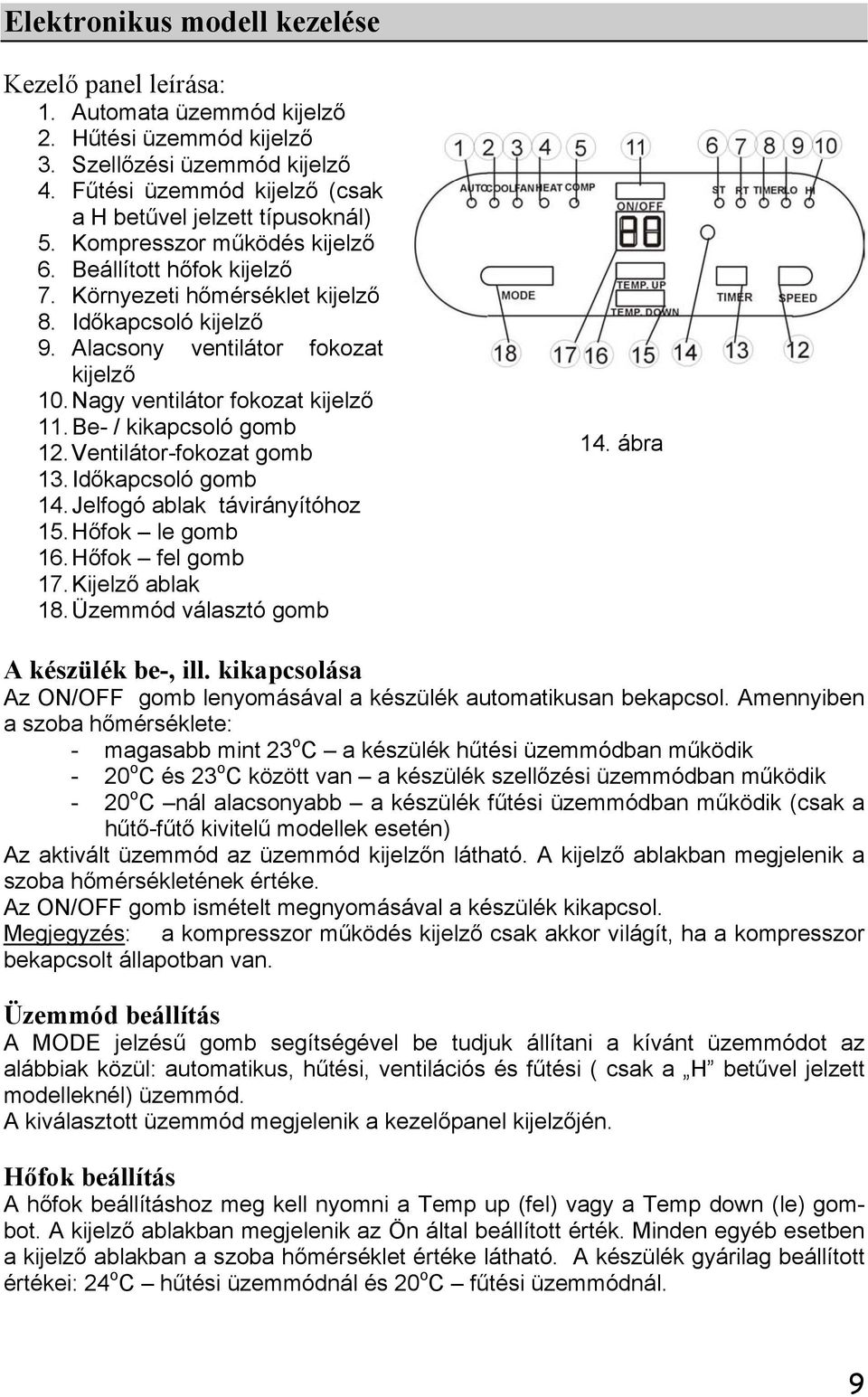

9 Elektronikus modell kezelése Kezelő panel leírása: 1. Automata üzemmód kijelző 2. Hűtési üzemmód kijelző 3. Szellőzési üzemmód kijelző 4. Fűtési üzemmód kijelző (csak a H betűvel jelzett típusoknál) 5. Kompresszor működés kijelző 6. Beállított hőfok kijelző 7. Környezeti hőmérséklet kijelző 8. Időkapcsoló kijelző 9. Alacsony ventilátor fokozat kijelző 10. Nagy ventilátor fokozat kijelző 11. Be- / kikapcsoló gomb 12. Ventilátor-fokozat gomb 13. Időkapcsoló gomb 14. Jelfogó ablak távirányítóhoz 15. Hőfok le gomb 16. Hőfok fel gomb 17. Kijelző ablak 18. Üzemmód választó gomb 14. ábra A készülék be-, ill. kikapcsolása Az ON/OFF gomb lenyomásával a készülék automatikusan bekapcsol. Amennyiben a szoba hőmérséklete: - magasabb mint 23 o C a készülék hűtési üzemmódban működik - 20 o C és 23 o C között van a készülék szellőzési üzemmódban működik - 20 o C nál alacsonyabb a készülék fűtési üzemmódban működik (csak a hűtő-fűtő kivitelű modellek esetén) Az aktivált üzemmód az üzemmód kijelzőn látható. A kijelző ablakban megjelenik a szoba hőmérsékletének értéke. Az ON/OFF gomb ismételt megnyomásával a készülék kikapcsol. Megjegyzés: a kompresszor működés kijelző csak akkor világít, ha a kompresszor bekapcsolt állapotban van. Üzemmód beállítás A MODE jelzésű gomb segítségével be tudjuk állítani a kívánt üzemmódot az alábbiak közül: automatikus, hűtési, ventilációs és fűtési ( csak a H betűvel jelzett modelleknél) üzemmód. A kiválasztott üzemmód megjelenik a kezelőpanel kijelzőjén. Hőfok beállítás A hőfok beállításhoz meg kell nyomni a Temp up (fel) vagy a Temp down (le) gombot. A kijelző ablakban megjelenik az Ön által beállított érték. Minden egyéb esetben a kijelző ablakban a szoba hőmérséklet értéke látható. A készülék gyárilag beállított értékei: 24 o C hűtési üzemmódnál és 20 o C fűtési üzemmódnál. 9

10 Ventilációs fokozat beállítás A kívánt ventilációs fokozat beállításhoz nyomja meg a SPEED gombot, ennek segítségével választhatja ki az alacsony (LOW) vagy nagy (HIGH) ventilációs fokozatot. A kiválasztott fokozatot a megfelelő ventilációs kijelző jelzi. Automatikus üzemmódban a készülék önállóan állítja be a ventilációs fokozatot a környezeti hőmérséklettől függően ( a megfelelő kijelző világít). Ebben az esetben a SPEED gomb nem működik. Időkapcsoló beállítás Az adott funkció segítségével beállítható, hogy hány óra múlva kapcsoljon ki a készülék. A TIMER gomb segítségével beállítjuk a kívánt időtartamot ( 1 és 12 óra közötti értékben), ennek leteltével a készülék kikapcsol. A kijelző ablakban látható a beállított órák száma. Időkapcsoló beállítás hiányában a készülék folyamatosan üzemel. Kikapcsolt üzemmód funkció mellett az időkapcsoló segítségével beállított óraszám az üzemelés kezdetére vonatkozik. Így például, a beállított 2 érték azt jelenti, hogy a készülék 2 óra múlva automatikusan bekapcsol. A fentiekben ismertetett funkciók mindegyike az adott kivitelű készülékhez tartozó távirányítóval is vezérelhető. A távirányító 2 db AAA szárazelemről működik 15. ábra 10

11 Kondenzvíz kiürítés A hűtés folyamatán a készülékben kondenzvíz keletkezik. A kondenzvíz tartály megteltével: a/ mechanikus modell esetén, a kompresszor leáll, a ventilátormotor folytatja működését. A kondenzvíz telitettség jelző világít, emlékeztetve arra, hogy a kondenzvíz tartály megtelt. b/ elektronikus modell esetén, mint a kompresszor, úgy a ventilátormotor leáll, a kompresszor működés jelző villog, jelezve a tartály megteltét. A hűtési üzemmód újraindításához az alábbiak szerint járjon el: 1. Kapcsolja ki a készüléket 2. Helyezzen el egy tálkát a hátlap alsó részében található ürítő nyílás alá. 3. Csavarja le a záró fedelet és húzza ki a gumidugót a vízürítő nyílásból, a víz azonnal folyni kezd. 4. Teljes mértékig folyassa le a vizet és helyezze vissza a dugót, ill. a záró fedelet 5. Kapcsolja be a készüléket. A kondenzvíz telitettség jelző nem fog jelezni. 16. ábra Amennyiben a kondenzvíz folyamatos elvezetésével szeretné működtetni készülékét: 1. Csavarja le a záró fedelet és húzza ki a gumidugót a vízürítő nyílásból. 2. Csatlakoztassa a vízürítő nyíláshoz a vízelvezető tömlőt és vezesse el azt a kondenzvíz eltávolítását biztosító módon. 3. A víztelenítő cső meghosszabbításánál ügyeljen a megfelelő csatlakoztatásra és a kifolyó víz megfelelő gyűjtésére, ill. eltávolítására. Megjegyzés: A víztelenítésnél ügyeljen arra, hogy a víztelenítő cső a vízürítő nyílás szintje alatt helyezkedjen. A kondenzvíz folyamatos elvezetése esetén a tartály telítettség jelző nem működik. A víztelenítő csonkra csatlakozó tömlő belső átmérője 18 mm legyen. 17. ábra 18. ábra Fűtési üzemmód esetén! A levegő kivezető cső a hideg levegő kivezetésére szolgál ( A csatlakozással kapcsolatos teendőket ld. feljebb) Biztosítsa a kondenzvíz folyamatos elvezetését. Fűtési üzemmódban a készülék működési tartománya: 5 27 o C ( hűtési üzemmódban ez a tartomány: o C). Az ezen kívüli értékek veszélyeztethetik a készülék megfelelő működését. 11

12 A készülék karbantartása A tisztítás, karbantartás elkezdése előtt áramtalanítsa a készüléket! Tisztításhoz használjon puha nedves rongyot. Sose használjon tisztításhoz maró, súroló anyagokat, vegyszereket. A szűrőkről távolítsa el a port és piszkot és mossa át azokat langyos folyóvízben. Visszahelyezés előtt szárítsa meg a szűrőket. FONTOS! Tilos a készülék működtetése szűrő nélkül! A hűtési szezon befejeztével, tárolás előtt áramtalanítsa a készüléket és végezze el a kondenzvíz teljes kiürítését. Tisztítsa meg vagy cserélje ki a szűrőket. Szép napos időben néhány órán át járassa a készüléket ventilációs üzemmódban, hogy a belső egységek tökéletesen megszáradjanak. Ha lehetséges, ajánlatos a készüléket eredeti csomagolásában tárolni. Ne helyezzen a készülékre nehéz tárgyakat. Mielőtt a szervizhez fordulna Hibajelenség Nem működik a készülék Lehetséges ok A készüléket nem csatlakoztatta a hálózatra Áramszünet van Megtelt a kondenzvíz tartály (jelez a kompr./ telitettség jelző) A beállított hőmérséklet értéke a szobahőmérséklet fölött van Nem megfelelő a készülék működésének hatásfoka Nem érzékelhető a készülék működésének hatásfoka Túlságosan zajos a készülék Nem működik a kompresszor A közvetlen napsugárzás hatása (Húzza be a függönyöket vagy húzza le a rolót) Nyitva maradtak ablakok, ajtók Túlságosan sokan tartózkodnak a szobában Hőforrás működik a helyiségben Eltömődött a szűrő Akadályozva van a levegő be-, ill. kifúvása A beállított hőmérséklet értéke a szoba hőmérséklet alatt van. A készülék elhelyezése nem megfelelő, így vibráció keletkezik A padló szintje nem egyenletes Lehetséges hogy bekapcsolt a kompresszor túlmelegedési védelme. Várjon egy kicsit a kompresszor lehűléséig. Ne kísérletezzen önálló javítással, alkatrész cserével! 12
