1 Szécsény Óvoda Primer energia ellátó rendszer gépészeti és villamos terve Készítette: S + N Management KFT 1012 Budapest, Várfok u. 7. Ügyvezetı: Tallér Ferenc Telefonszám: 06/ Telefax szám: 06/ snkft@t-online.hu Budapest, november

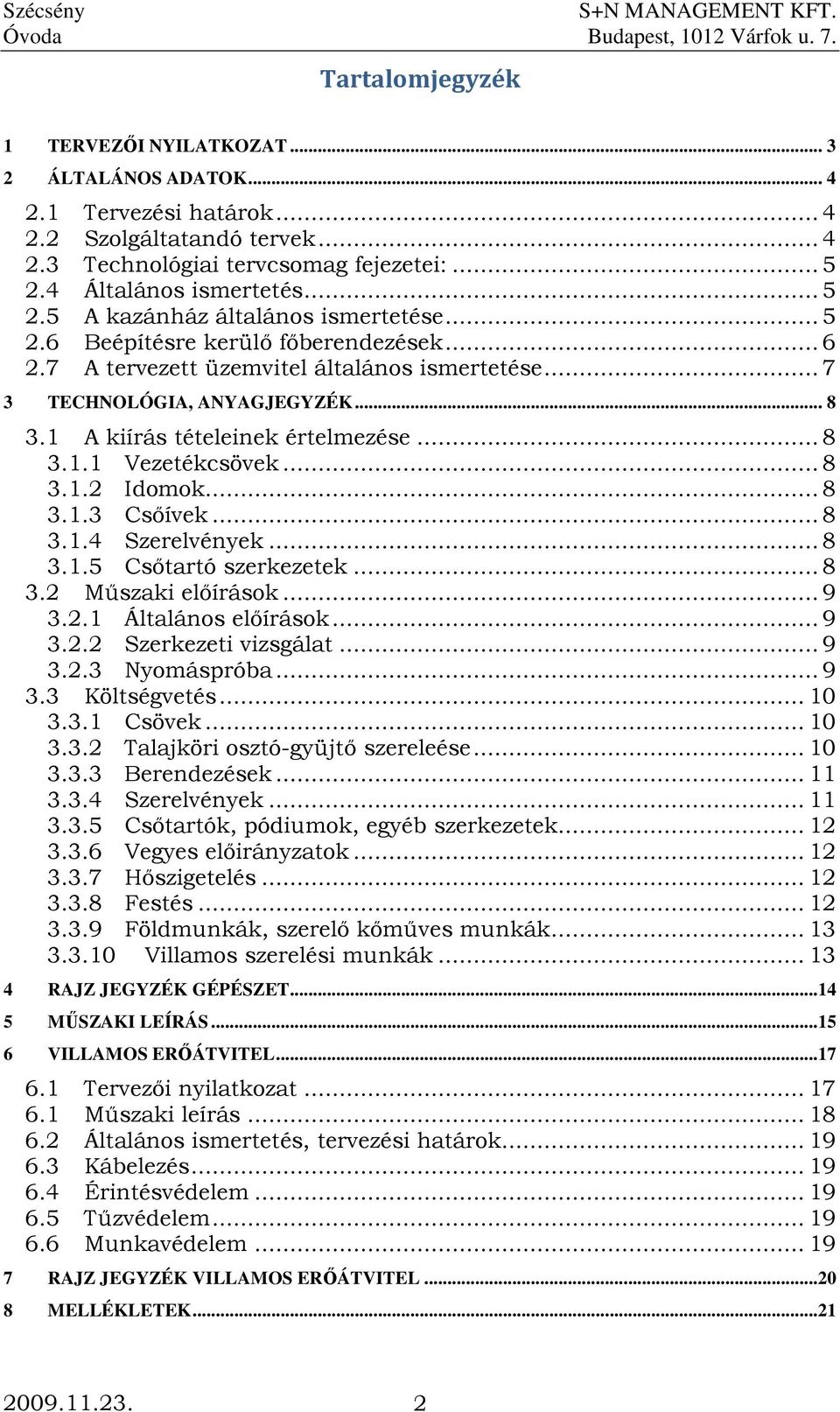

2 Tartalomjegyzék 1 TERVEZİI NYILATKOZAT ÁLTALÁNOS ADATOK Tervezési határok Szolgáltatandó tervek Technológiai tervcsomag fejezetei: Általános ismertetés A kazánház általános ismertetése Beépítésre kerülı fıberendezések A tervezett üzemvitel általános ismertetése TECHNOLÓGIA, ANYAGJEGYZÉK A kiírás tételeinek értelmezése Vezetékcsövek Idomok Csıívek Szerelvények Csıtartó szerkezetek Mőszaki elıírások Általános elıírások Szerkezeti vizsgálat Nyomáspróba Költségvetés Csövek Talajköri osztó-gyüjtı szereleése Berendezések Szerelvények Csıtartók, pódiumok, egyéb szerkezetek Vegyes elıirányzatok Hıszigetelés Festés Földmunkák, szerelı kımőves munkák Villamos szerelési munkák RAJZ JEGYZÉK GÉPÉSZET MŐSZAKI LEÍRÁS VILLAMOS ERİÁTVITEL Tervezıi nyilatkozat Mőszaki leírás Általános ismertetés, tervezési határok Kábelezés Érintésvédelem Tőzvédelem Munkavédelem RAJZ JEGYZÉK VILLAMOS ERİÁTVITEL MELLÉKLETEK

3 1 Tervezıi nyilatkozat Tervezı: S+N MANAGEMENT KFT Budapest, Várfok u.7. Alulírott a vonatkozó rendeletek alapján kijelentjük, hogy a 3170 Szécsény Magyar út 13 alatt levı óvoda új hıszivattyús kazánháza technológiai terveit, a tervezés idıszakában hatályos és a tervezett létesítményre vonatkozó általános érvényő hatósági elıírások, szabványok, munka és tőzvédelmi elıírások figyelembevételével készítettük. A tervezett mőszaki megoldások, melyeket a november keltő dokumentáció tartalmaz, megfelelnek az általános érvényő hatósági elıírásoknak, azoktól eltérés nem vált szükségessé. Budapest, november hó Stiebel József S+N Management Kft. Fıtervezı Tallér Ferenc S+N Management Kft. Ügyvezetı

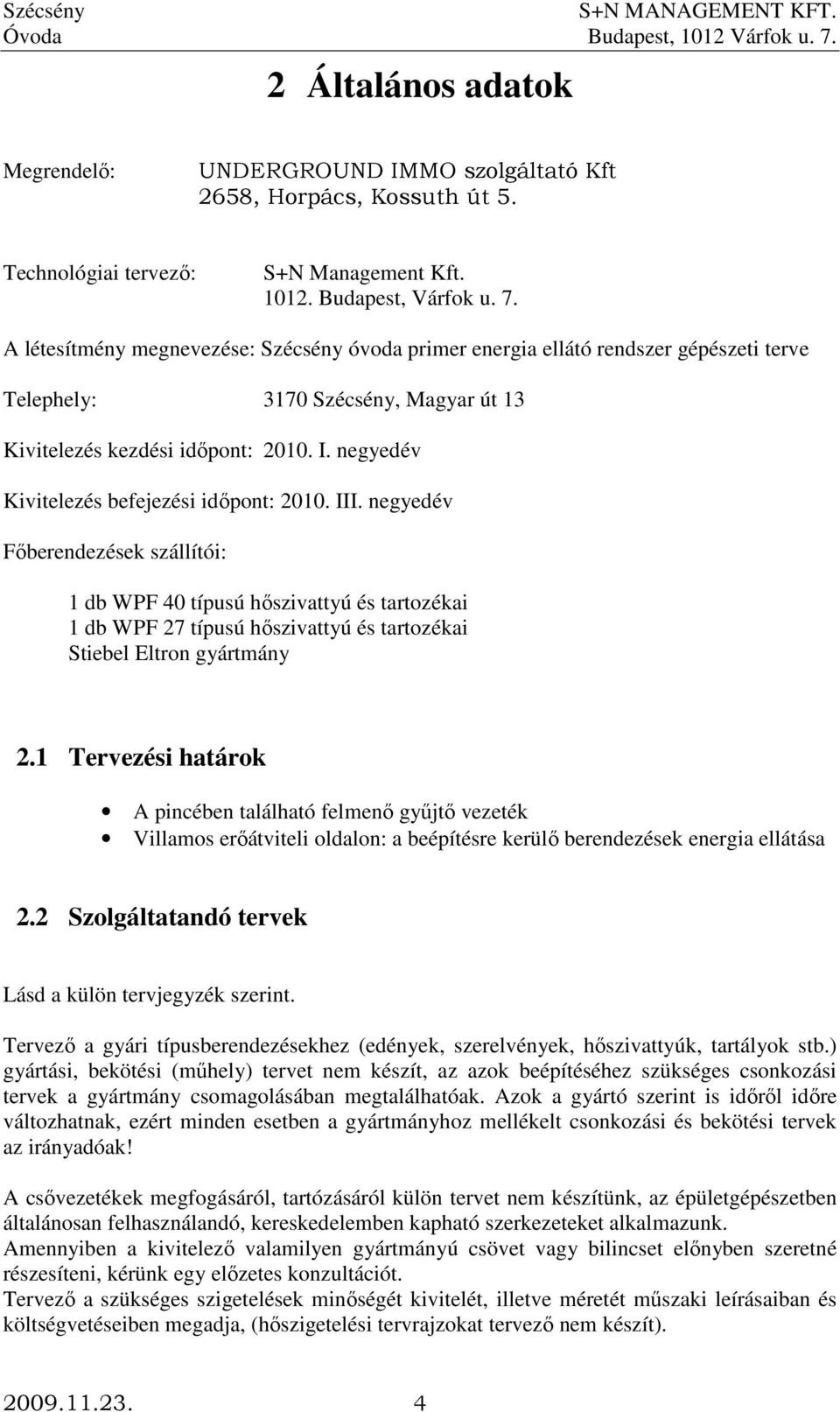

4 2 Általános adatok Megrendelı: UNDERGROUND IMMO szolgáltató Kft 2658, Horpács, Kossuth út 5. Technológiai tervezı: S+N Management Kft Budapest, Várfok u. 7. A létesítmény megnevezése: Szécsény óvoda primer energia ellátó rendszer gépészeti terve Telephely: 3170 Szécsény, Magyar út 13 Kivitelezés kezdési idıpont: I. negyedév Kivitelezés befejezési idıpont: III. negyedév Fıberendezések szállítói: 1 db WPF 40 típusú hıszivattyú és tartozékai 1 db WPF 27 típusú hıszivattyú és tartozékai Stiebel Eltron gyártmány 2.1 Tervezési határok A pincében található felmenı győjtı vezeték Villamos erıátviteli oldalon: a beépítésre kerülı berendezések energia ellátása 2.2 Szolgáltatandó tervek Lásd a külön tervjegyzék szerint. Tervezı a gyári típusberendezésekhez (edények, szerelvények, hıszivattyúk, tartályok stb.) gyártási, bekötési (mőhely) tervet nem készít, az azok beépítéséhez szükséges csonkozási tervek a gyártmány csomagolásában megtalálhatóak. Azok a gyártó szerint is idırıl idıre változhatnak, ezért minden esetben a gyártmányhoz mellékelt csonkozási és bekötési tervek az irányadóak! A csıvezetékek megfogásáról, tartózásáról külön tervet nem készítünk, az épületgépészetben általánosan felhasználandó, kereskedelemben kapható szerkezeteket alkalmazunk. Amennyiben a kivitelezı valamilyen gyártmányú csövet vagy bilincset elınyben szeretné részesíteni, kérünk egy elızetes konzultációt. Tervezı a szükséges szigetelések minıségét kivitelét, illetve méretét mőszaki leírásaiban és költségvetéseiben megadja, (hıszigetelési tervrajzokat tervezı nem készít)

5 Azokat a csıvezetékeket, amelyek hőtési feladatokat is ellátnak, zárt sejtszerkezető hıszigeteléssel kell ellátni (ARMAFLEX) az azok beépítéséhez szükséges mőszaki elıírások betartásával. Nem képezik szerzıdés tárgyát az alábbiak: építészet, statikus, mőszer automatika (önálló tervet nem készítünk, csupán gyártmány beépítésérıl van szó, a gyártmány felhasználási utasításában meglévı kapcsolások adaptálásáról) zajvédelem, világítás tervezése. 2.3 Technológiai tervcsomag fejezetei: 1. Kapcsolási séma 2. Elrendezési tervek 3. Gépészeti mőszaki leírás és specifikáció 4. Villamos erıátviteli tervek 5. Hıszivattyú használati utasítása 6. Hıszivattyú vezérlés használati utasítása 2.4 Általános ismertetés A dokumentáció a gépészeti technológiai, és villamos terveket tartalmazza. A legfontosabb elemek összefüggéseit a hidraulikus kapcsolási séma és a vezérlési kapcsolási séma tartalmazza. A séma tünteti fel az összes technológiai vezetéket. Ezen az összes vezeték feltüntetésre került méretekkel, a benne lévı szerelvényekkel, és csatlakozási adatokkal. A sorkapocs tervben szereplı szekrény olyan sorkapocs kiosztást tartalmaz, amit a tervezıi segédlet is. A sorkapocs kiosztást a vezérlés leszállítása után minden esetben ellenırizni kell, miután a gyártó a változtatás jogát fenntartja magának. Amennyiben a leszállított és a tervezett kiosztás egymással nem egyezik, azt szükség esetén tervezıi mővezetéssel, terveken történı javítással, vagy új terv kiadással igazítjuk. A szekrény tartalék sorkapcsokat is tartalmaz, amelyre jelen esetben kábel nem csatlakozik. Egy esetleges bıvítés során lehet szükség ezekre a sorkapcsokra. 2.5 A kazánház általános ismertetése A hidraulikus kapcsolási séma száma: A vezérlés kapcsolási séma száma: SN-195/3-G-1 SN-195/3-G

6 Általános ismertetés A hıszivattyús kazánház az arra kijelölt helyiségben a pincében kerül kialakításra. A jelenlegi állapot: Meglévı épület. 2.6 Beépítésre kerülı fıberendezések Megnevezés Mennyiség [db] WPF 40 talaj hı / víz hıszivattyú 1 WPF 27 talaj hı / víz hıszivattyú 1 WPMW II hıszivattyús vezérlés 1 FE-7 távszabályzó termosztát 2 SBP 700 E főtési puffer tároló 1 SBB 401 HMV tároló 1 WPKI-6 kompakt bekötıkészlet 1 K-tétel osztó-győjtı készítése mőanyag vezetékbıl 32 kör 1 számára Hıhordozó közeg ~2300 L 25 % etilénglikol -13 C-ra kalibrálva Talajköri keringetı szivattyú UPF 40/1-8 E 1 Talajköri keringetı szivattyú UPF 50/1-12 E 1 AVF6 csıre illeszthetı érzékelı 7 UPF 40/1-8E keringetı szivattyú 3 50 L tágulási tartály glikolkörre (T 1, T 2 ) 2 18 L tágulási tartály Melegvíz (T 3, T 4 ) 2 24 L tágulási tartály Hidegvíz (T 5 )

7 2.7 A tervezett üzemvitel általános ismertetése A beépülı hıszivattyú az év legnagyobb idıszakában cca %-os kihasználtsággal üzemel. A hıszivattyút a külsı hımérsékletrıl vezérlı WPMW elektronikus szabályozó mőködteti. A szabályozó programozható A készülék programozását a jelen dokumentáció mellékletét képezı WPMW gépkönyv tartalmazza. A készüléken beállítható (többek között): a puffer tartály parancsolt hıfoka az elıremenı vízhımérséklet max. értéke a visszatérı vízhımérséklet max. értéke a termosztát helyén lévı helyiség parancsolt hımérsékletének értéke Ezeket az értékeket az üzembe helyezı mérnök induláskor beállítja, ezek megváltoztatását a helyszíni kezelı a gépkönyv utasításai alapján elvégezheti. A hıszivattyúk automatikusan mőködnek, mőködtetésüket a szabályozók végzik. A helyszínen csupán a szükséges víznyomás értékeinek ellenırzésére, ill. után állítására van szüksége. A rendszer utántöltése szükség esetén természetes ivóvízzel a hálózatról történik. Az optimális nyomásérték 2 ~ 3 bar. A hıszivattyúhoz megfúrt szondákat etilén- vagy propilén-glikollal kell feltölteni -13 C fagypontig. A szondák áramlástani beállítása különösen fontos. A körbe szőrık beépítése szükséges. A rendszer felületfőtése esetén passzív hőtés megoldható lenne, ehhez azonban jelentıs költségtöbblettel a szekunder rendszert át kellene alakítani. A keverı szivattyúk főtési idényben folyamatosan üzemelnek. Kikapcsolásuk esetén rövid idın belül a hıszivattyúk is leállnak és az egész épület főtés nélkül marad

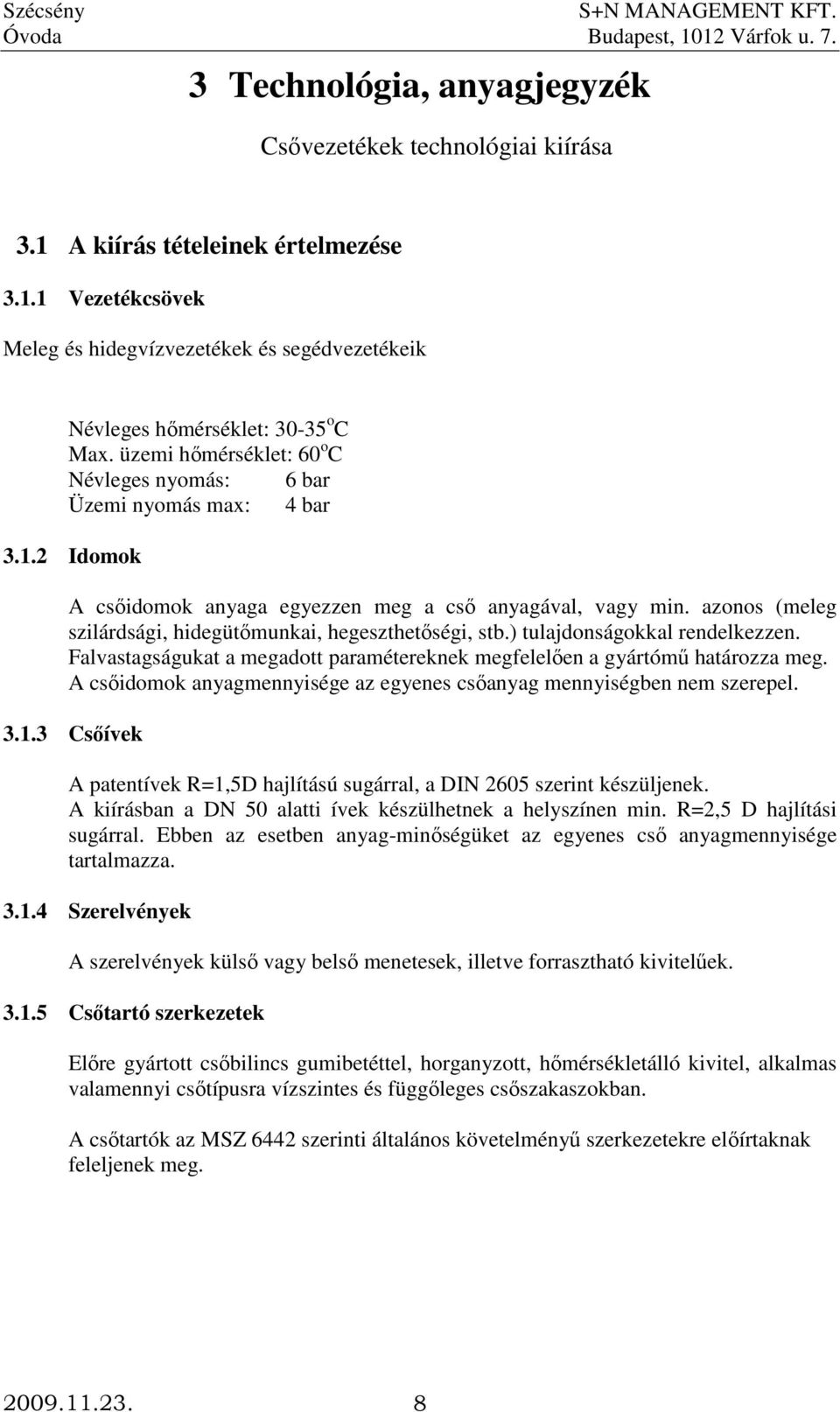

8 3 Technológia, anyagjegyzék Csıvezetékek technológiai kiírása 3.1 A kiírás tételeinek értelmezése Vezetékcsövek Meleg és hidegvízvezetékek és segédvezetékeik Névleges hımérséklet: o C Max. üzemi hımérséklet: 60 o C Névleges nyomás: 6 bar Üzemi nyomás max: 4 bar Idomok A csıidomok anyaga egyezzen meg a csı anyagával, vagy min. azonos (meleg szilárdsági, hidegütımunkai, hegeszthetıségi, stb.) tulajdonságokkal rendelkezzen. Falvastagságukat a megadott paramétereknek megfelelıen a gyártómő határozza meg. A csıidomok anyagmennyisége az egyenes csıanyag mennyiségben nem szerepel Csıívek A patentívek R=1,5D hajlítású sugárral, a DIN 2605 szerint készüljenek. A kiírásban a DN 50 alatti ívek készülhetnek a helyszínen min. R=2,5 D hajlítási sugárral. Ebben az esetben anyag-minıségüket az egyenes csı anyagmennyisége tartalmazza Szerelvények A szerelvények külsı vagy belsı menetesek, illetve forrasztható kivitelőek Csıtartó szerkezetek Elıre gyártott csıbilincs gumibetéttel, horganyzott, hımérsékletálló kivitel, alkalmas valamennyi csıtípusra vízszintes és függıleges csıszakaszokban. A csıtartók az MSZ 6442 szerinti általános követelményő szerkezetekre elıírtaknak feleljenek meg

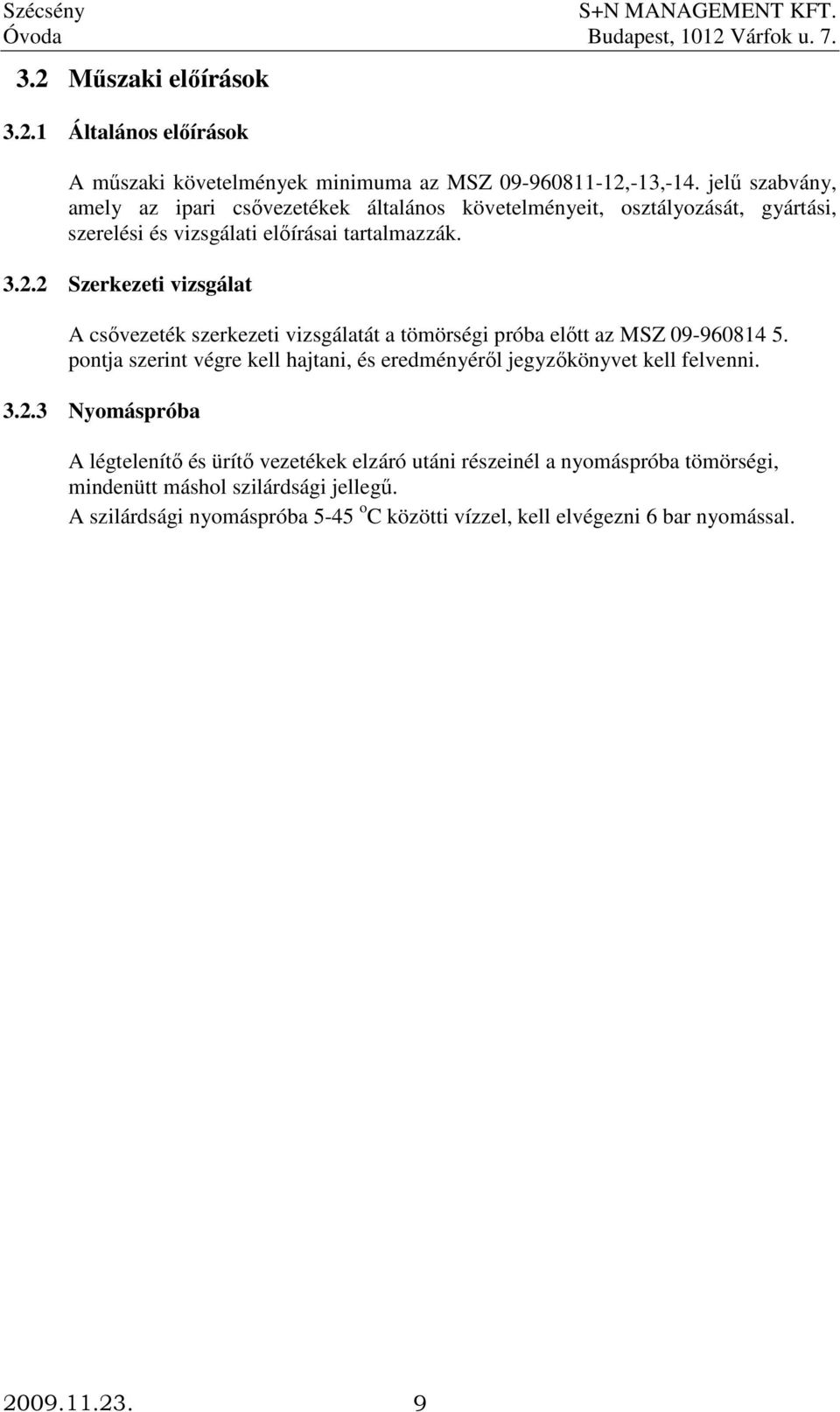

9 3.2 Mőszaki elıírások Általános elıírások A mőszaki követelmények minimuma az MSZ ,-13,-14. jelő szabvány, amely az ipari csıvezetékek általános követelményeit, osztályozását, gyártási, szerelési és vizsgálati elıírásai tartalmazzák Szerkezeti vizsgálat A csıvezeték szerkezeti vizsgálatát a tömörségi próba elıtt az MSZ pontja szerint végre kell hajtani, és eredményérıl jegyzıkönyvet kell felvenni Nyomáspróba A légtelenítı és ürítı vezetékek elzáró utáni részeinél a nyomáspróba tömörségi, mindenütt máshol szilárdsági jellegő. A szilárdsági nyomáspróba 5-45 o C közötti vízzel, kell elvégezni 6 bar nyomással

10 3.3 Költségvetés Csövek Mőanyag csıvezetéki rendszerek hideg-, melegvíz nyomóvezetékei valamint központifőtési célokra Nny: 16 Elektromosan hegesztett kötésekkel és idomkapcsolatokkal átm. 32 mm 40 fm átm. 65 mm 200 fm átm. 80 mm 20 fm Vörösrézcsı szerelése hideg-, melegvíz nyomóvezetékei, valamint központifőtési célokra Kemény kivitelben (bevonat nélkül) kötésekkel és idomkapcsolatokkal x1,5 20 fm x1,5 60 fm x1,5 60 fm x2,9 120 fm x2,9 160 fm Talajköri osztó-gyüjtı szereleése osztó győjtı készítése NA 150 KPE csıbıl 3-3 db NA 65 csonkkal osztó győjtı készítése fektetett NA 100 acélcsıbıl 3 db NA 65 csonkkal NA 80 KPE csıbıl 12 db NA 32, és 1 db NA 65 csonkkal NA 80 KPE csıbıl 20 db NA 32, és 1 db NA 65 csonkkal 1 pár 1 pár

11 3.3.3 Berendezések Stiebel gyártmányú hıszivattyús berendezés szerelése A berendezés a következı anyagokból áll: Megnevezés Mennyiség [db] WPF 40 talaj hı / víz hıszivattyú 1 WPF 27 talaj hı / víz hıszivattyú 1 WPMW II hıszivattyús vezérlés 1 FE-7 távszabályzó termosztát 2 SBP 700 E főtési puffer tároló 1 SBB 401 HMV tároló 1 WPKI-6 kompakt bekötıkészlet 1 K-tétel osztó-győjtı készítése mőanyag vezetékbıl 32 kör 1 számára Hıhordozó közeg ~2300 L 25 % etilénglikol -13 C-ra kalibrálva Talajköri keringetı szivattyú UPF 40/1-8 E 1 Talajköri keringetı szivattyú UPF 50/1-12 E 1 AVF6 csıre illeszthetı érzékelı 7 UPF 40/1-8E keringetı szivattyú 3 50 L tágulási tartály glikolkörre (T 1, T 2 ) 2 18 L tágulási tartály Melegvíz (T 3, T 4 ) 2 24 L tágulási tartály Hidegvíz (T 5 ) Szerelvények Kétoldalon menetes szerelvény elhelyezése, külsı vagy belsı menettel, illetve hollandival csatlakoztatva AHA Mofém gömbcsap NA 15 NA 25 NA 40 NA 50 NA db 20 db 20 db 16 db 12 db Visszacsapó szelep NA db SPIROVENT gyártmányú szennyfogó szőrı NA 65 2 db

12 3.3.5 Csıtartók, pódiumok, egyéb szerkezetek Csıtartók ( Kereskedelmi termékek ) Összesen: 75- kg Vegyes elıirányzatok Mosatás, kifúvatás Az elkészült vezetékeknél mosatásra és kifúvatásra elıirányozva: Szp óra 16 óra Tömörség próba Elıirányozva: Szp óra 4 óra Beszabályozás Szp óra 60óra Csıszerelı állvány szükség szerint Hıszigetelés Hıszigetelés A hıszigetelés ARMAFLEX hıszigetelı anyaggal 20 mm vastagságban egyenes és ívelt vonalon. NA 15 NA 25 NA 40 NA 50 NA fm 60 fm 60 fm 120 fm 160 fm Festés A festéshez történı elıkészítés az MSZ 1891, a festés az MSZ elıírásainak figyelembevételével készüljön Szigetelendı vezetékek: - felület elıkészítés: sk2+t0 - alapozás: 2 rétegben (min. vastagság rétegenként 30 µ.) 3 alatt: 255 fm

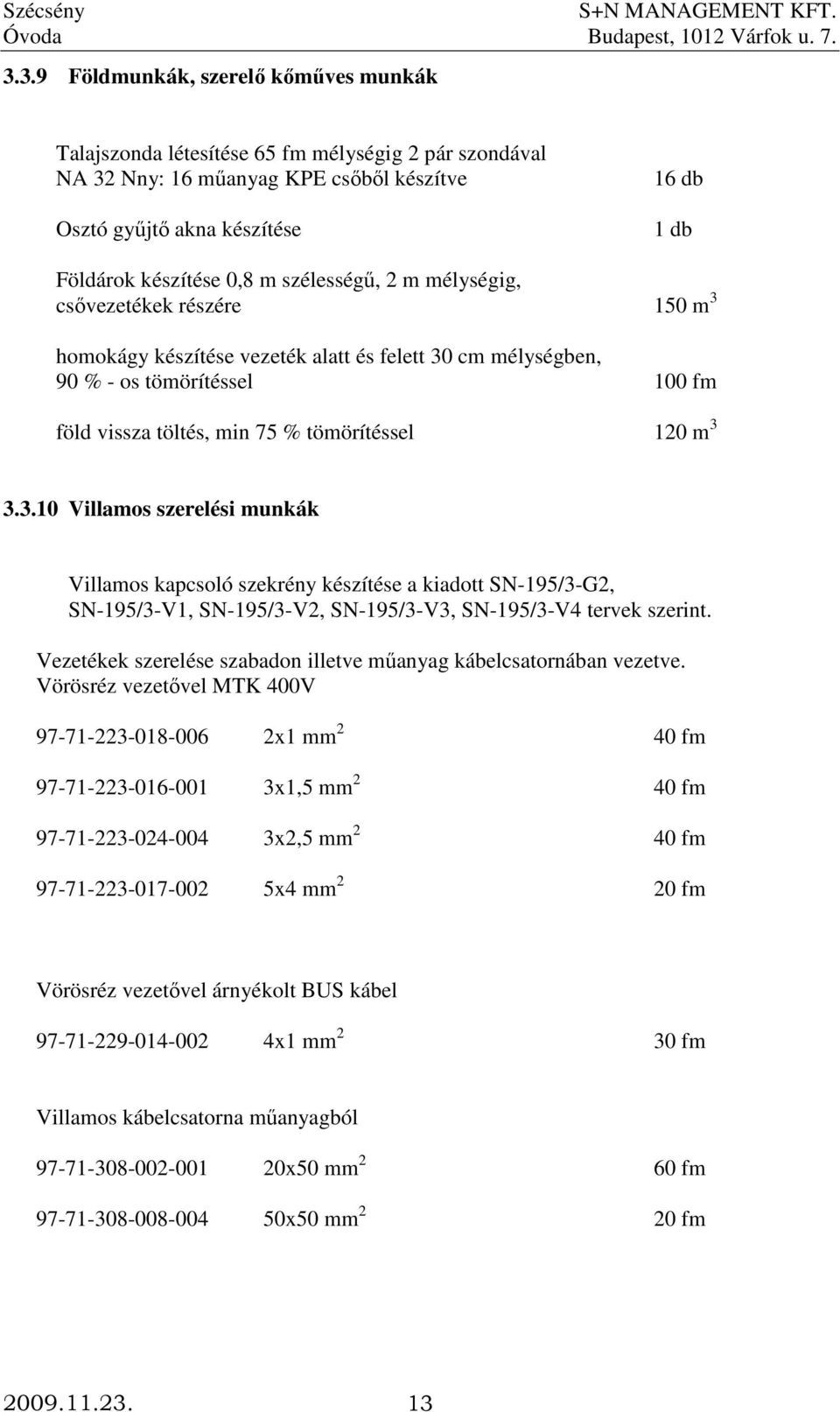

13 3.3.9 Földmunkák, szerelı kımőves munkák Talajszonda létesítése 65 fm mélységig 2 pár szondával NA 32 Nny: 16 mőanyag KPE csıbıl készítve Osztó győjtı akna készítése 16 db 1 db Földárok készítése 0,8 m szélességő, 2 m mélységig, csıvezetékek részére 150 m 3 homokágy készítése vezeték alatt és felett 30 cm mélységben, 90 % - os tömörítéssel 100 fm föld vissza töltés, min 75 % tömörítéssel 120 m Villamos szerelési munkák Villamos kapcsoló szekrény készítése a kiadott SN-195/3-G2, SN-195/3-V1, SN-195/3-V2, SN-195/3-V3, SN-195/3-V4 tervek szerint. Vezetékek szerelése szabadon illetve mőanyag kábelcsatornában vezetve. Vörösréz vezetıvel MTK 400V x1 mm 2 40 fm x1,5 mm 2 40 fm x2,5 mm 2 40 fm x4 mm 2 20 fm Vörösréz vezetıvel árnyékolt BUS kábel x1 mm 2 30 fm Villamos kábelcsatorna mőanyagból x50 mm 2 60 fm x50 mm 2 20 fm

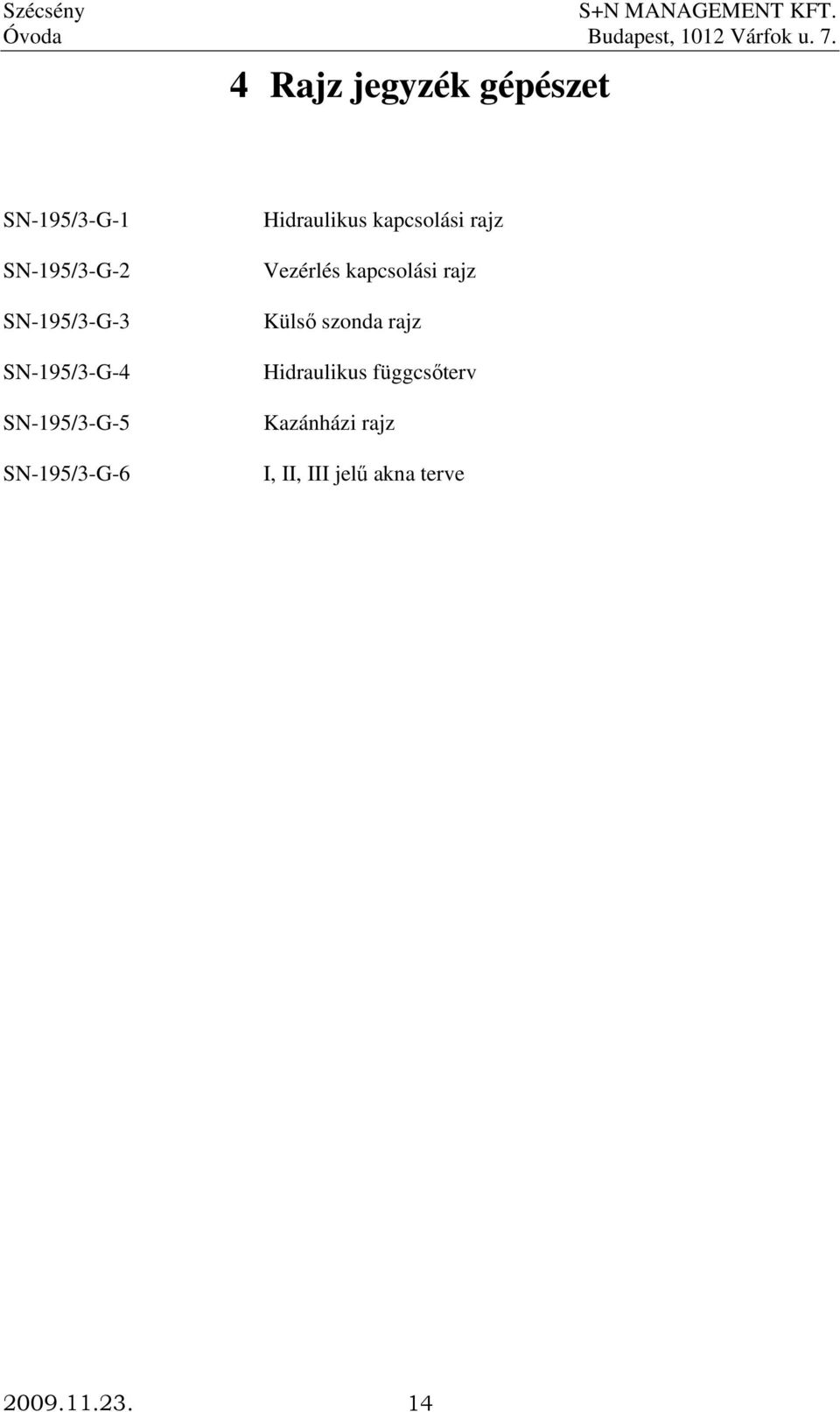

14 4 Rajz jegyzék gépészet SN-195/3-G-1 SN-195/3-G-2 SN-195/3-G-3 SN-195/3-G-4 SN-195/3-G-5 SN-195/3-G-6 Hidraulikus kapcsolási rajz Vezérlés kapcsolási rajz Külsı szonda rajz Hidraulikus függcsıterv Kazánházi rajz I, II, III jelő akna terve

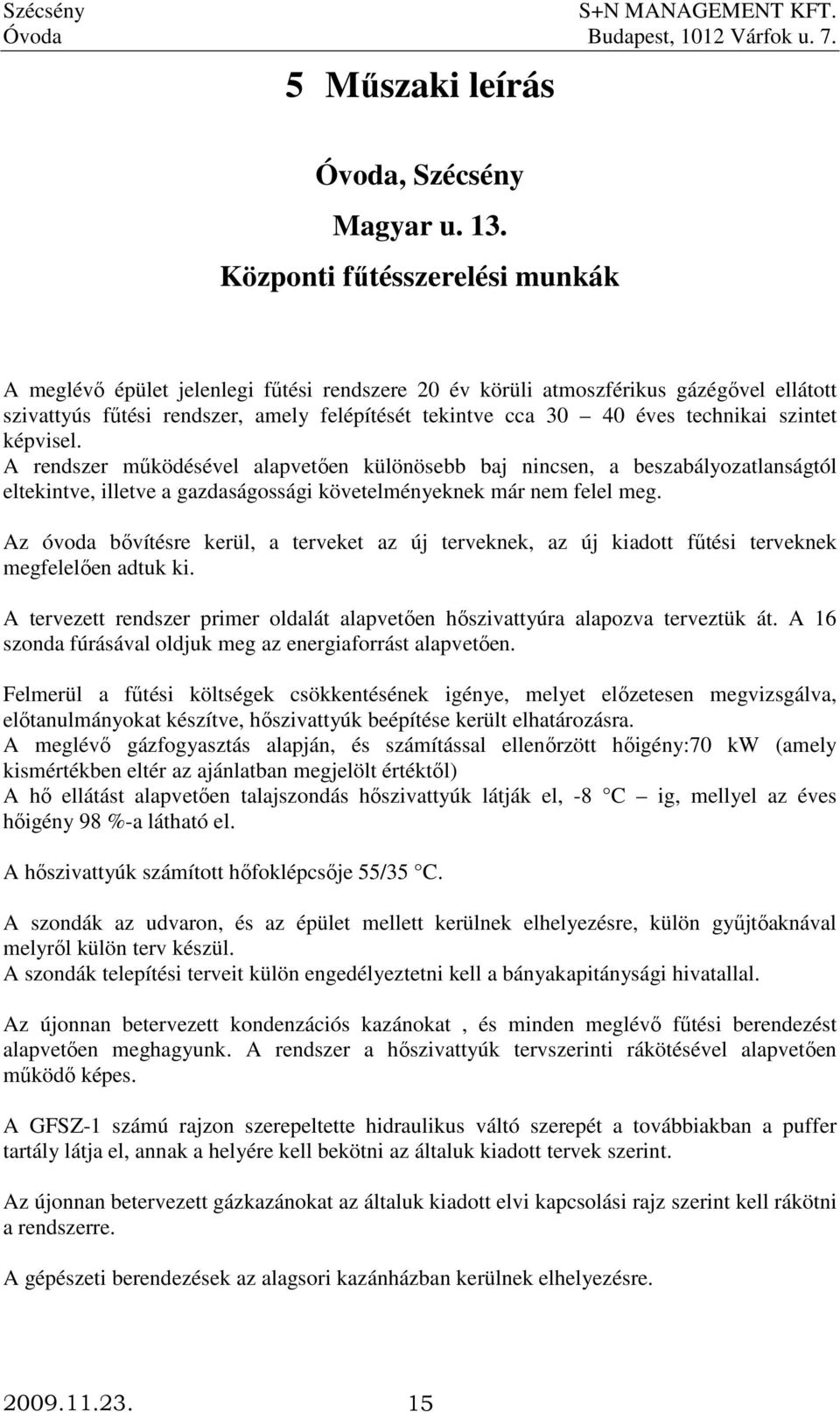

15 5 Mőszaki leírás Óvoda, Szécsény Magyar u. 13. Központi főtésszerelési munkák A meglévı épület jelenlegi főtési rendszere 20 év körüli atmoszférikus gázégıvel ellátott szivattyús főtési rendszer, amely felépítését tekintve cca éves technikai szintet képvisel. A rendszer mőködésével alapvetıen különösebb baj nincsen, a beszabályozatlanságtól eltekintve, illetve a gazdaságossági követelményeknek már nem felel meg. Az óvoda bıvítésre kerül, a terveket az új terveknek, az új kiadott főtési terveknek megfelelıen adtuk ki. A tervezett rendszer primer oldalát alapvetıen hıszivattyúra alapozva terveztük át. A 16 szonda fúrásával oldjuk meg az energiaforrást alapvetıen. Felmerül a főtési költségek csökkentésének igénye, melyet elızetesen megvizsgálva, elıtanulmányokat készítve, hıszivattyúk beépítése került elhatározásra. A meglévı gázfogyasztás alapján, és számítással ellenırzött hıigény:70 kw (amely kismértékben eltér az ajánlatban megjelölt értéktıl) A hı ellátást alapvetıen talajszondás hıszivattyúk látják el, -8 C ig, mellyel az éves hıigény 98 %-a látható el. A hıszivattyúk számított hıfoklépcsıje 55/35 C. A szondák az udvaron, és az épület mellett kerülnek elhelyezésre, külön győjtıaknával melyrıl külön terv készül. A szondák telepítési terveit külön engedélyeztetni kell a bányakapitánysági hivatallal. Az újonnan betervezett kondenzációs kazánokat, és minden meglévı főtési berendezést alapvetıen meghagyunk. A rendszer a hıszivattyúk tervszerinti rákötésével alapvetıen mőködı képes. A GFSZ-1 számú rajzon szerepeltette hidraulikus váltó szerepét a továbbiakban a puffer tartály látja el, annak a helyére kell bekötni az általuk kiadott tervek szerint. Az újonnan betervezett gázkazánokat az általuk kiadott elvi kapcsolási rajz szerint kell rákötni a rendszerre. A gépészeti berendezések az alagsori kazánházban kerülnek elhelyezésre

16 A hıszivattyúk alapvetıen külsı hıfokszerinti szabályozással mőködnek, melyet 700 literes puffer tartályon keresztül vezetünk a szabályozott körökhöz, ahová a gázkazánok is csatlakoznak. A rendszerben alapvetıen bivalens paralel üzemet tervezünk, a gázkazánokat, mint 2. számú hı termelıt a hıszivattyú vezérlése indítja. Stiebel József okl. gépészmérnök G1-01/

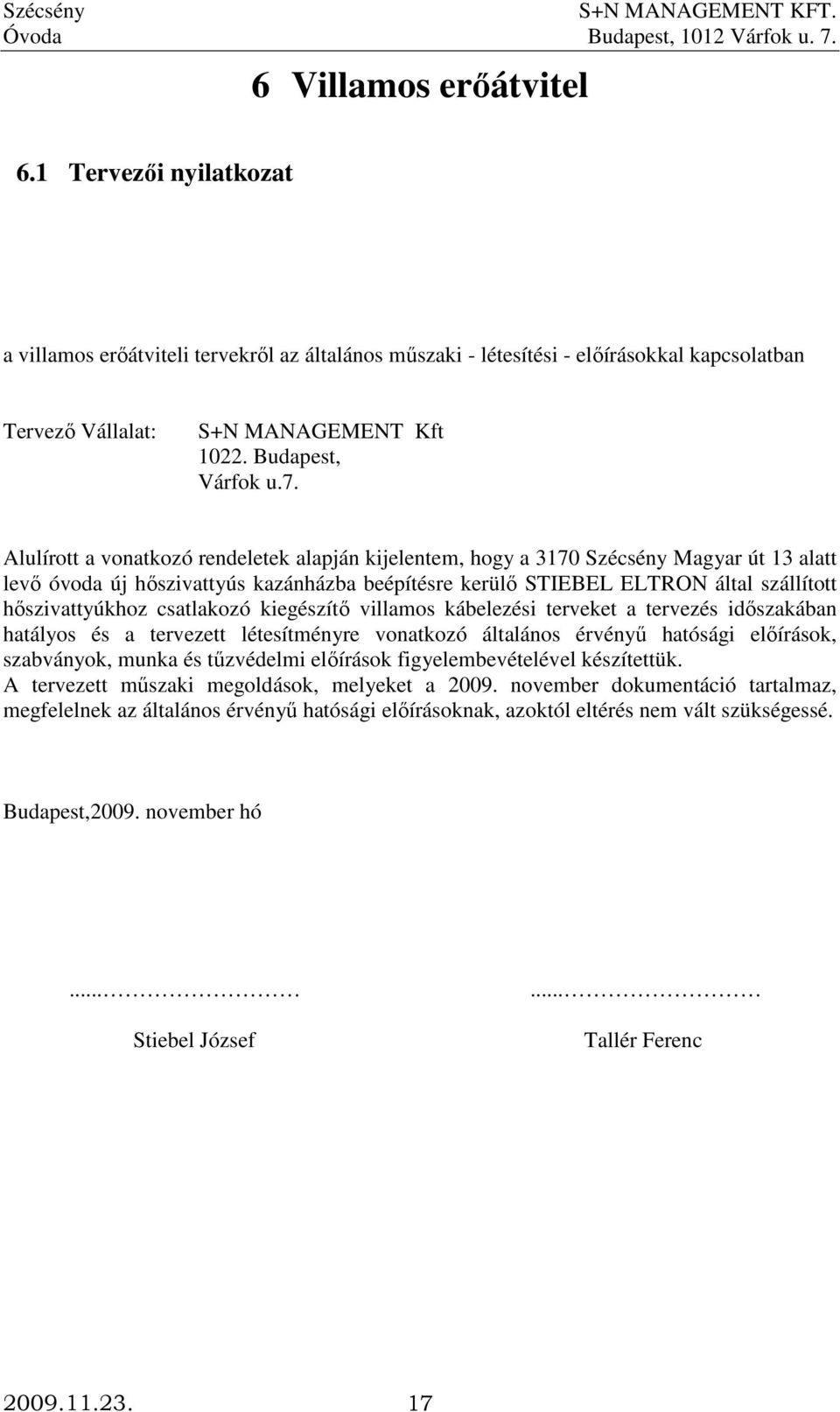

17 6 Villamos erıátvitel 6.1 Tervezıi nyilatkozat a villamos erıátviteli tervekrıl az általános mőszaki - létesítési - elıírásokkal kapcsolatban Tervezı Vállalat: S+N MANAGEMENT Kft Budapest, Várfok u.7. Alulírott a vonatkozó rendeletek alapján kijelentem, hogy a 3170 Szécsény Magyar út 13 alatt levı óvoda új hıszivattyús kazánházba beépítésre kerülı STIEBEL ELTRON által szállított hıszivattyúkhoz csatlakozó kiegészítı villamos kábelezési terveket a tervezés idıszakában hatályos és a tervezett létesítményre vonatkozó általános érvényő hatósági elıírások, szabványok, munka és tőzvédelmi elıírások figyelembevételével készítettük. A tervezett mőszaki megoldások, melyeket a november dokumentáció tartalmaz, megfelelnek az általános érvényő hatósági elıírásoknak, azoktól eltérés nem vált szükségessé. Budapest,2009. november hó... Stiebel József... Tallér Ferenc

18 6.1 Mőszaki leírás Az épületcsoport betáplálását követıen az óraszekrényben elhelyezett biztosítékokról kell leágaztatni a hıszivattyúk számára szükséges kb. 60 kw villamos teljesítményt. A villamos kábel melynek mérete 5x16 mm 2 cu nyomvonalát az épület villamos tervezıje határozza meg a hıszivattyúk betáplálására szolgáló villamos kapcsolószekrény a kazánházban kerül elhelyezésre. Amennyiben megszületik az energiahivatal állásfoglalása szerinti hıszivattyús villamos tarifa, akkor a helyi elektromos mővek elıírás szerinti óraszekrény kialakítása is itt kerül elhelyezésre. A berendezések energiaellátására szolgáló kapcsolószekrény kapcsolási rajzát és sorkapocs tervét a dokumentáció tartalmazza. Kivitelezés során ettıl eltérni csak a tervezı jóváhagyásával lehet. Külön meggondolást igénylı kábelkeresztmetszetek a több évi tapasztalatok alapján kerültek meghatározásra. Lehet hogy a villamos szerelı némely esetben a szokásos gyakorlattól eltérıen a tervekben nagyobb keresztmetszető méreteket talál, melynek oka a következı: a hıszivattyúk indítási árama lényegesen meghaladja az üzemi áram értékét és abban az esetben ha a keresztmetszetek kicsinek bizonyulnak a hıszivattyú bekapcsolást követıen leállhatnak ami gyakori újraindítást eredményez, amely a hıszivattyúk védelmi rendszerének idı elıtti elöregedéséhez vezethet. ezért fontos a tervben szereplı kábelméretek betartása. A vezetékek kábellétrába fektetendık a mechanikai védelmi megoldása érdekében. A központi kapcsolószekrény és az áramfogyasztó berendezések közötti kábelezés nyomvonalát a helyi szerelı jelöli ki. A hıszivattyúk végleges bekötését a sorkapcsokba az üzembe helyezı mérnök végzi, melynek során ellenırzi a szerelés pontosságát. A sorkapocs tervek a Stiebel Eltron tervezési útmutatója alapján készült, a helyszíni szerelés során a hıszivattyúkkal együtt szállított gépkönyvekben szereplı villamos sorkapocs tervek alapján a terveket ellenırizni kell, ugyanis a gyártómő eltérhet a tervezési segédletben megadottaktól, a sorkapocs terveknél irányadó a hıszivattyúval együtt szállított dokumentációban szereplı terv. Kábelkeresztmetszetek esetében eltérés esetén mindig a nagyobb érték veendı figyelembe, mert a tervek készítése során a hálózat adatait is figyelembe vettük, így ezért eltérés lehet a gyári elıírás és a terv szerinti érték között. A szerelés befejezését követıen a feszültség alá helyezésrıl az üzembe helyezı mérnök adhat engedélyt

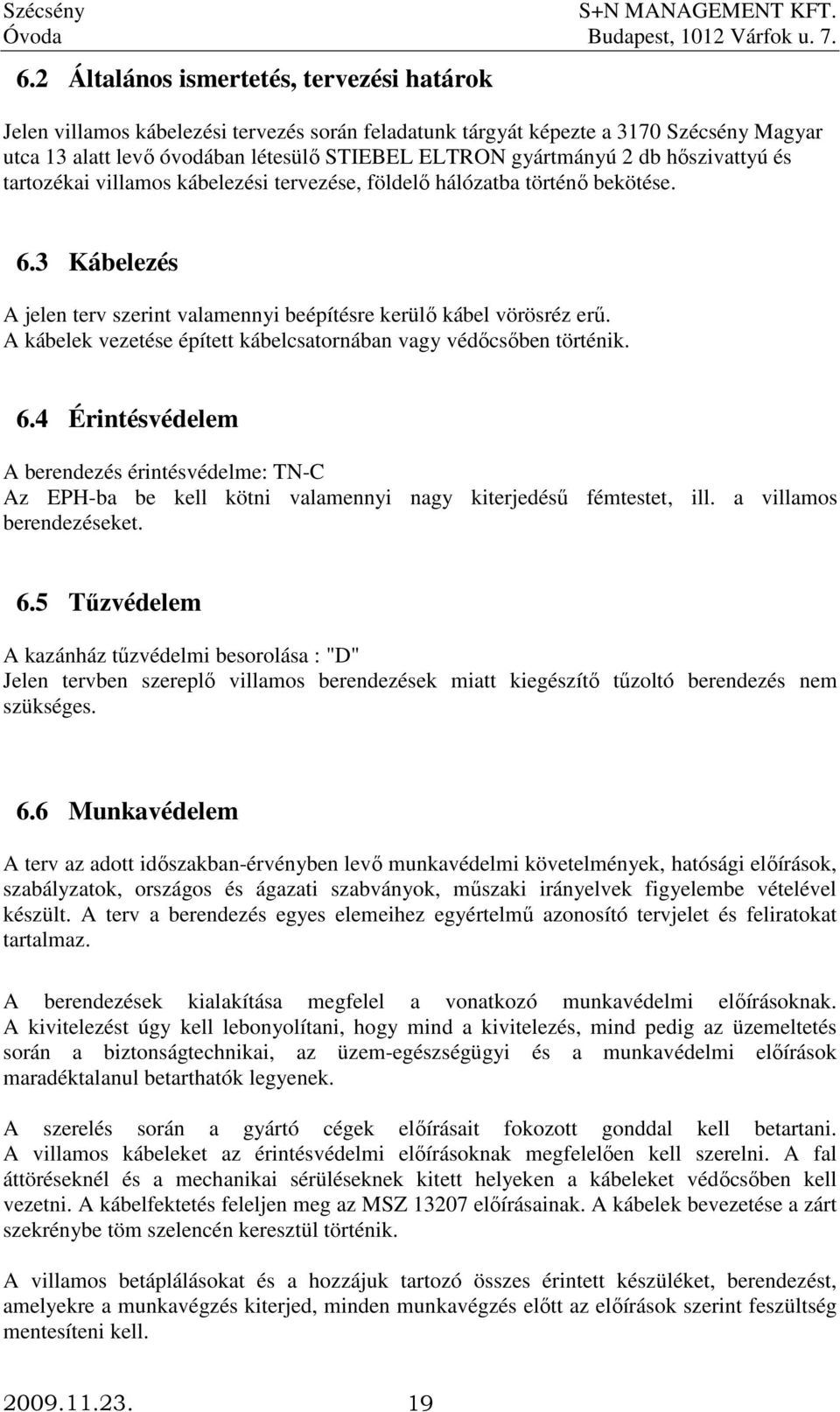

19 6.2 Általános ismertetés, tervezési határok Jelen villamos kábelezési tervezés során feladatunk tárgyát képezte a 3170 Szécsény Magyar utca 13 alatt levı óvodában létesülı STIEBEL ELTRON gyártmányú 2 db hıszivattyú és tartozékai villamos kábelezési tervezése, földelı hálózatba történı bekötése. 6.3 Kábelezés A jelen terv szerint valamennyi beépítésre kerülı kábel vörösréz erő. A kábelek vezetése épített kábelcsatornában vagy védıcsıben történik. 6.4 Érintésvédelem A berendezés érintésvédelme: TN-C Az EPH-ba be kell kötni valamennyi nagy kiterjedéső fémtestet, ill. a villamos berendezéseket. 6.5 Tőzvédelem A kazánház tőzvédelmi besorolása : "D" Jelen tervben szereplı villamos berendezések miatt kiegészítı tőzoltó berendezés nem szükséges. 6.6 Munkavédelem A terv az adott idıszakban-érvényben levı munkavédelmi követelmények, hatósági elıírások, szabályzatok, országos és ágazati szabványok, mőszaki irányelvek figyelembe vételével készült. A terv a berendezés egyes elemeihez egyértelmő azonosító tervjelet és feliratokat tartalmaz. A berendezések kialakítása megfelel a vonatkozó munkavédelmi elıírásoknak. A kivitelezést úgy kell lebonyolítani, hogy mind a kivitelezés, mind pedig az üzemeltetés során a biztonságtechnikai, az üzem-egészségügyi és a munkavédelmi elıírások maradéktalanul betarthatók legyenek. A szerelés során a gyártó cégek elıírásait fokozott gonddal kell betartani. A villamos kábeleket az érintésvédelmi elıírásoknak megfelelıen kell szerelni. A fal áttöréseknél és a mechanikai sérüléseknek kitett helyeken a kábeleket védıcsıben kell vezetni. A kábelfektetés feleljen meg az MSZ elıírásainak. A kábelek bevezetése a zárt szekrénybe töm szelencén keresztül történik. A villamos betáplálásokat és a hozzájuk tartozó összes érintett készüléket, berendezést, amelyekre a munkavégzés kiterjed, minden munkavégzés elıtt az elıírások szerint feszültség mentesíteni kell

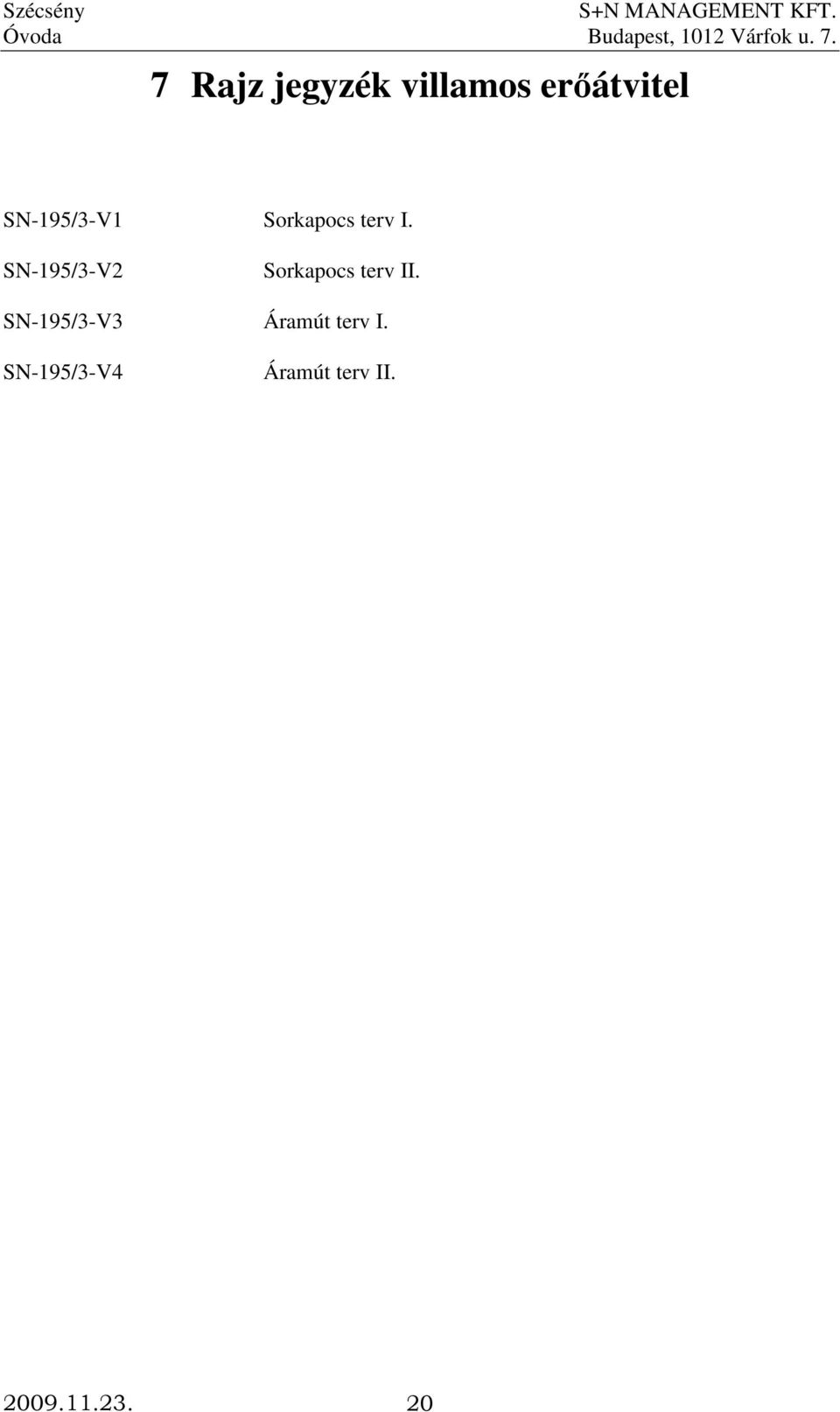

20 7 Rajz jegyzék villamos erıátvitel SN-195/3-V1 Sorkapocs terv I. SN-195/3-V2 Sorkapocs terv II. SN-195/3-V3 Áramút terv I. SN-195/3-V4 Áramút terv II

21 8 Mellékletek WPF kezelési utasítás WPM vezérlés kezelési utasítás
