1 Power Plus Power Plus Box Egyedi illetve kaszkád fűtési megoldások lakossági és ipari rendszerekhez Rendszerek

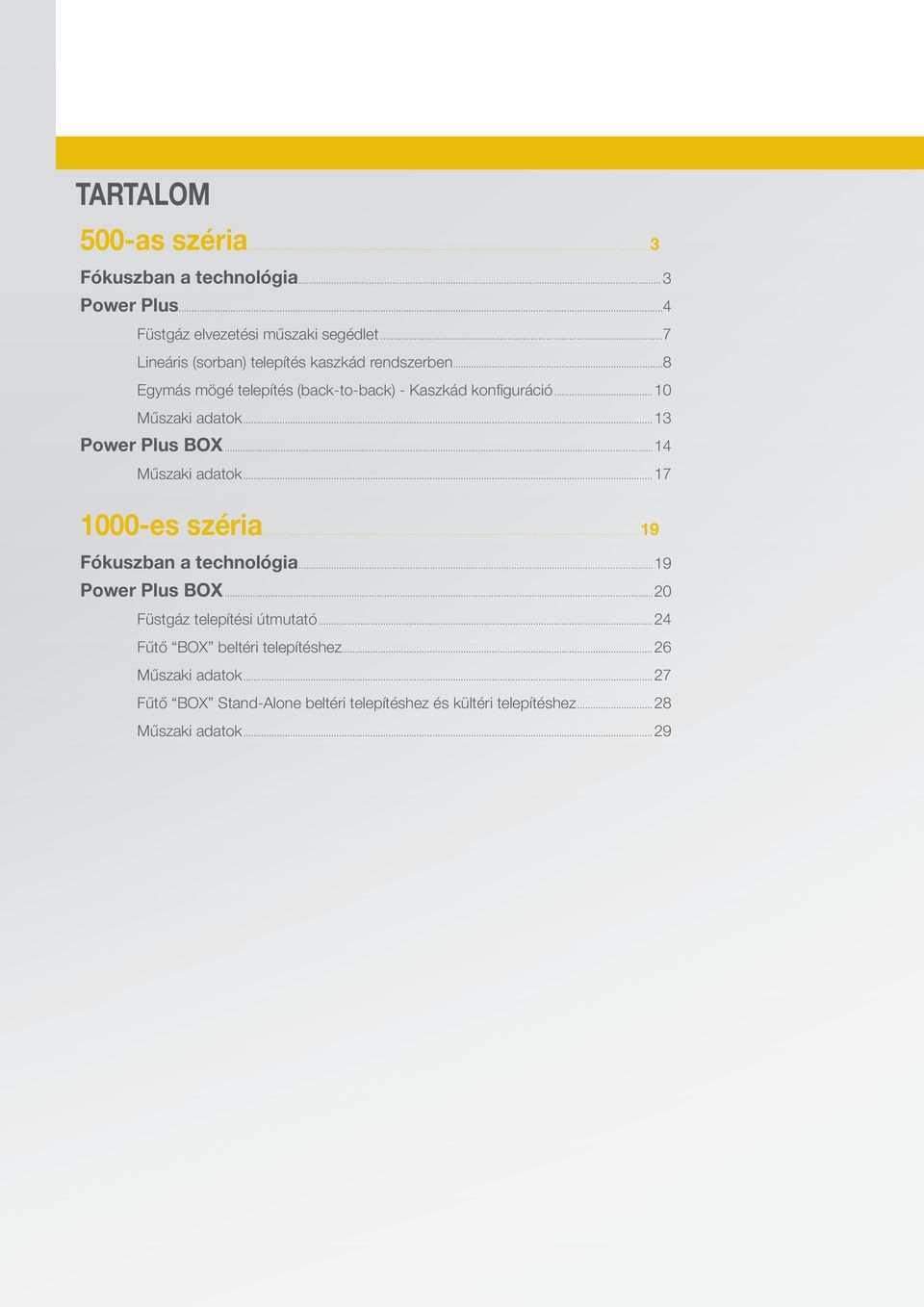

2 TARTALOM 500-as széria...3 Fókuszban a technológia...3 Power Plus...4 Füstgáz elvezetési műszaki segédlet...7 Lineáris (sorban) telepítés kaszkád rendszerben...8 Egymás mögé telepítés (back-to-back) - Kaszkád konfiguráció... 0 Műszaki adatok... 3 Power Plus BOX...4 Műszaki adatok es széria...9 Fókuszban a technológia...9 Power Plus BOX...20 Füstgáz telepítési útmutató...24 Fűtő BOX beltéri telepítéshez Műszaki adatok Fűtő BOX Stand-Alone beltéri telepítéshez és kültéri telepítéshez Műszaki adatok... 29

3 Rendszerek 500-as széria 500-as széria Fókuszban a technológia 3

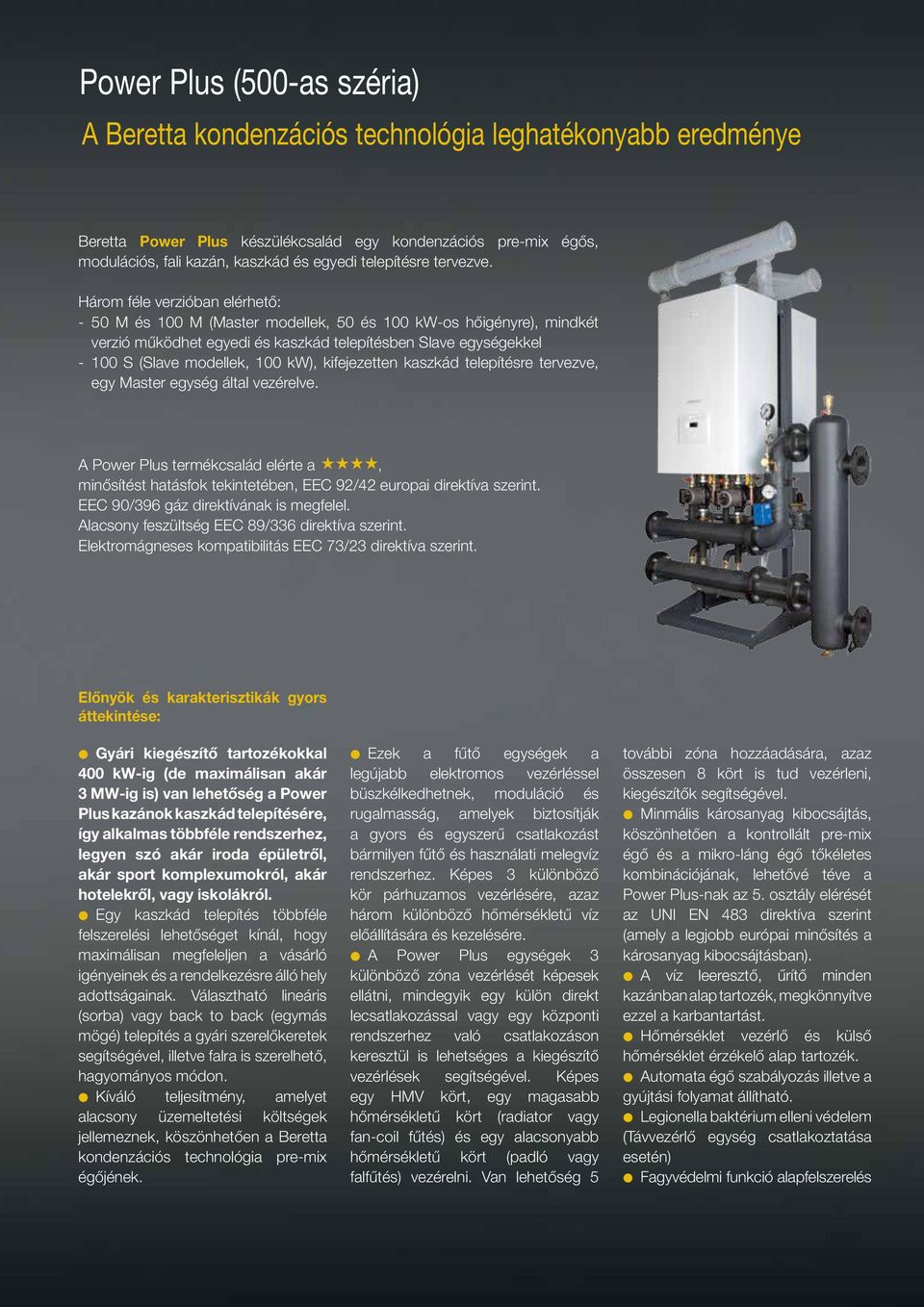

4 Power Plus (500-as széria) A Beretta kondenzációs technológia leghatékonyabb eredménye Beretta Power Plus készülékcsalád egy kondenzációs pre-mix égős, modulációs, fali kazán, kaszkád és egyedi telepítésre tervezve. Három féle verzióban elérhető: - 50 M és 00 M (Master modellek, 50 és 00 kw-os hőigényre), mindkét verzió működhet egyedi és kaszkád telepítésben Slave egységekkel - 00 S (Slave modellek, 00 kw), kifejezetten kaszkád telepítésre tervezve, egy Master egység által vezérelve. A Power Plus termékcsalád elérte a ««««, minősítést hatásfok tekintetében, EEC 92/42 europai direktíva szerint. EEC 90/396 gáz direktívának is megfelel. Alacsony feszültség EEC 89/336 direktíva szerint. Elektromágneses kompatibilitás EEC 73/23 direktíva szerint. Előnyök és karakterisztikák gyors áttekintése: Gyári kiegészítő tartozékokkal 400 kw-ig (de maximálisan akár 3 MW-ig is) van lehetőség a Power Plus kazánok kaszkád telepítésére, így alkalmas többféle rendszerhez, legyen szó akár iroda épületről, akár sport komplexumokról, akár hotelekről, vagy iskolákról. Egy kaszkád telepítés többféle felszerelési lehetőséget kínál, hogy maximálisan megfeleljen a vásárló igényeinek és a rendelkezésre álló hely adottságainak. Választható lineáris (sorba) vagy back to back (egymás mögé) telepítés a gyári szerelőkeretek segítségével, illetve falra is szerelhető, hagyományos módon. Kíváló teljesítmény, amelyet alacsony üzemeltetési költségek jellemeznek, köszönhetően a Beretta kondenzációs technológia pre-mix égőjének. Ezek a fűtő egységek a legújabb elektromos vezérléssel büszkélkedhetnek, moduláció és rugalmasság, amelyek biztosítják a gyors és egyszerű csatlakozást bármilyen fűtő és használati melegvíz rendszerhez. Képes 3 különböző kör párhuzamos vezérlésére, azaz három különböző hőmérsékletű víz előállítására és kezelésére. A Power Plus egységek 3 különböző zóna vezérlését képesek ellátni, mindegyik egy külön direkt lecsatlakozással vagy egy központi rendszerhez való csatlakozáson keresztül is lehetséges a kiegészítő vezérlések segítségével. Képes egy HMV kört, egy magasabb hőmérsékletű kört (radiator vagy fan-coil fűtés) és egy alacsonyabb hőmérsékletű kört (padló vagy falfűtés) vezérelni. Van lehetőség 5 további zóna hozzáadására, azaz összesen 8 kört is tud vezérleni, kiegészítők segítségével. Minmális károsanyag kibocsájtás, köszönhetően a kontrollált pre-mix égő és a mikro-láng égő tőkéletes kombinációjának, lehetővé téve a Power Plus-nak az 5. osztály elérését az UNI EN 483 direktíva szerint (amely a legjobb európai minősítés a károsanyag kibocsájtásban). A víz leeresztő, űrítő minden kazánban alap tartozék, megkönnyítve ezzel a karbantartást. Hőmérséklet vezérlő és külső hőmérséklet érzékelő alap tartozék. Automata égő szabályozás illetve a gyújtási folyamat állítható. Legionella baktérium elleni védelem (Távvezérlő egység csatlakoztatása esetén) Fagyvédelmi funkció alapfelszerelés

5 Rendszerek A Power Plus felépítése 500-as széria Power Plus teljesítmény szerint egy (50 kw) vagy kettő (00 kw) darab egységből tevődik össze, melyből mindegyik a következőket tartalmazza: Pre-mix légelőkeveréses égőtér, amely egy modulációs gázszelepet és egy nagy teljesítményű ventilátort tartalmaz. Ez a rendszer állandó gáz-levegő keveréket garantál, biztosítva a magasabb hatékonyságot bármilyen működési körülmény között. A nagy hatékonyságú hőcserélő kíváló hatásfokát egy bi-metál (réz a vízoldalon és AISI 36 rozsdamentes acél a füstgáz oldalon), korrugált csőnek is köszönheti, a szigetelt burkolat alatt. A mikro-láng égője a hőcserélő felső részében található, ahol a gyújtó elektróda, így könnyen hozzáférhető. A Master vezérlőpanel, amely tartalmazza a kaszkád vezérlőt, akár 30 db készüléket is képes vezérelni kaszkád rendszerben. Ezen kívül az összes funkciót és paramétert elérhetővé teszi a kazán kijelzőjén keresztül, illetve a 3 különböző hőmérsékletű fűtési zóna is folyamatosan szabályozható. A hőcserélő technológiája A Power Plus kondenzációs hőcserélőt nagy hőátadó felület és kíváló korrózió elleni védelem jellemzi. A hőcserélőnek cilinder formája van és a következő összetevők alkotják: - Mikro-láng égő; - Rozsdamentes acél AISI 36L; - Bi-metál, korrugált, spriál cső, amelyben rézből van a víz oldal és rozsdamentes acél a füstgáz oldal, feltekerve a szigetelt burkolat alá; - Tűzálló szigetelés, ami a hőt bent tartja az égőtérben, optimalizálva a hőátadási folyamatot. - Mérőcsonk, illetve füstgáz érzékelő a füstgáz kicsatlakozásnál, hogy lehetőséget adjon a füstgáz paraméterek folyamatos ellenőrzésére Alkatrészek: Ventilátor 2 Gáz szelep 3 Levegő beszívó oldal 4 Füstgáz kieresztő oldal 5 Kondenzvíz leeresztő 6 Gyújtó elektróda és lángőr elektróda 7 Fűtési előremenő Égő Hőcserélő Fűtési visszatérő Tűzálló szigetelés Kondenzációs hőcserélő HATÁSFOK EEC 92/42 európai direktíva szerint

6 Kondenzációs kazánok és radiátoros rendszerek a Power Plus erőssége! Az elmúlt években az volt az elterjedt gondolat, hogy a kondenzációs kazánok csak a felületfűtésű (alacsony) hőmérsékletű rendszerek esetén hoznak igazán megtakarítást. Ez igaz lehet a legtöbb kondenzációs kazánnál, de nem a PLUS esetében! A lényeges megkülönböztető eleme a mi kondenzációs kazánunknak, az a speciális hőcserélő, amely lehetővé teszi, hogy rendkívül alacsony ΔT-vel (3 C a füstgáz és visszatérő közti hőmérséklet különbség) képes dolgozni a készülék, míg ez egy hagyományos kondenzációs kazán esetében C körül alakul. Ezáltal jóval hosszabb a kondenzációs üzemben töltött időszak, tehát nagyobb hatásfok és megtakarítás jellemzi a PLUS technológiát. Hagyományos kondenzációs kazán Power Plus kondenzációs kazán T T Padlófűtéses rendszer Harmatponti hőmérséklet 55 C 40 C 35 C Füstgáz HŐMÉRSÉKLET = T visszatérő + 20 C 55 C 40 C 35 C Harmatponti hőmérséklet Füstgáz HŐMÉRSÉKLET = T visszatérő + 3 C Füstgáz - Fűtési előremenő Távozó - füstgáz Fűtési visszatérő Füstgáz - Fűtési előremenő Távozó füstgáz - Fűtési visszatérő Alacsony hőmérsékletű rendszerek (pl. 40 C/35 C) esetén a többi kondenzációs kazán kb. 50 C-55 C füstgáz hőmérséklettel képes dolgozni, ami a harmatpont alatti tartományt éppen megközelíti. Alacsony hőmérsékletű rendszerek esetén a Power Plus hőcserélője oly mértékben képes a füstgáz hőenergiáját visszaforgatni a rendszerbe, hogy a fűtési visszatérő és a füstgáz közötti hőmérséklet különbség 3 C körül lesz, ezért szinte folyamatosan kondenzációs üzemben tud működni. Hagyományos kondenzációs kazán Power Plus kondenzációs kazán T T Radiátoros rendszer 70 C 70 C 55 C 50 C Füstgáz Harmatponti hőmérséklet HŐMÉRSÉKLET = T visszatérő + 20 C 55 C 50 C Harmatponti hőmérséklet Füstgáz HŐMÉRSÉKLET = T visszatérő + 3 C Füstgáz - Fűtési előremenő Távozó - füstgáz Fűtési visszatérő Magas hőmérsékletű rendszerek esetén (pl. 70 C/50 C) a legtöbb kondenzációs kazán szinte folyamatosan magasabb hőmérsékleten dolgozik, mint a harmatponti hőmérséklet. A füstgáz és a visszatérő közötti hőmérséklet különbség kb. 25 C, így kondenzációs üzemben ritkán tud működni a készülék (rendszertől függően). Füstgáz - Fűtési előremenő Távozó füstgáz - Fűtési visszatérő Magas hőmérsékletű rendszerek esetén (pl. 70 C/50 C) a Power Plus kondenzációs kazán egyedi hőcserélőjének köszönhetően, a rendkívül alacsony dt hőmérséklet különbség (3 C), ami a füstgáz és a fűtési visszatérő között adódik, nagy mértékű kondenzációs üzemet és ezáltal magas hatásfokot tesz lehetővé. 6

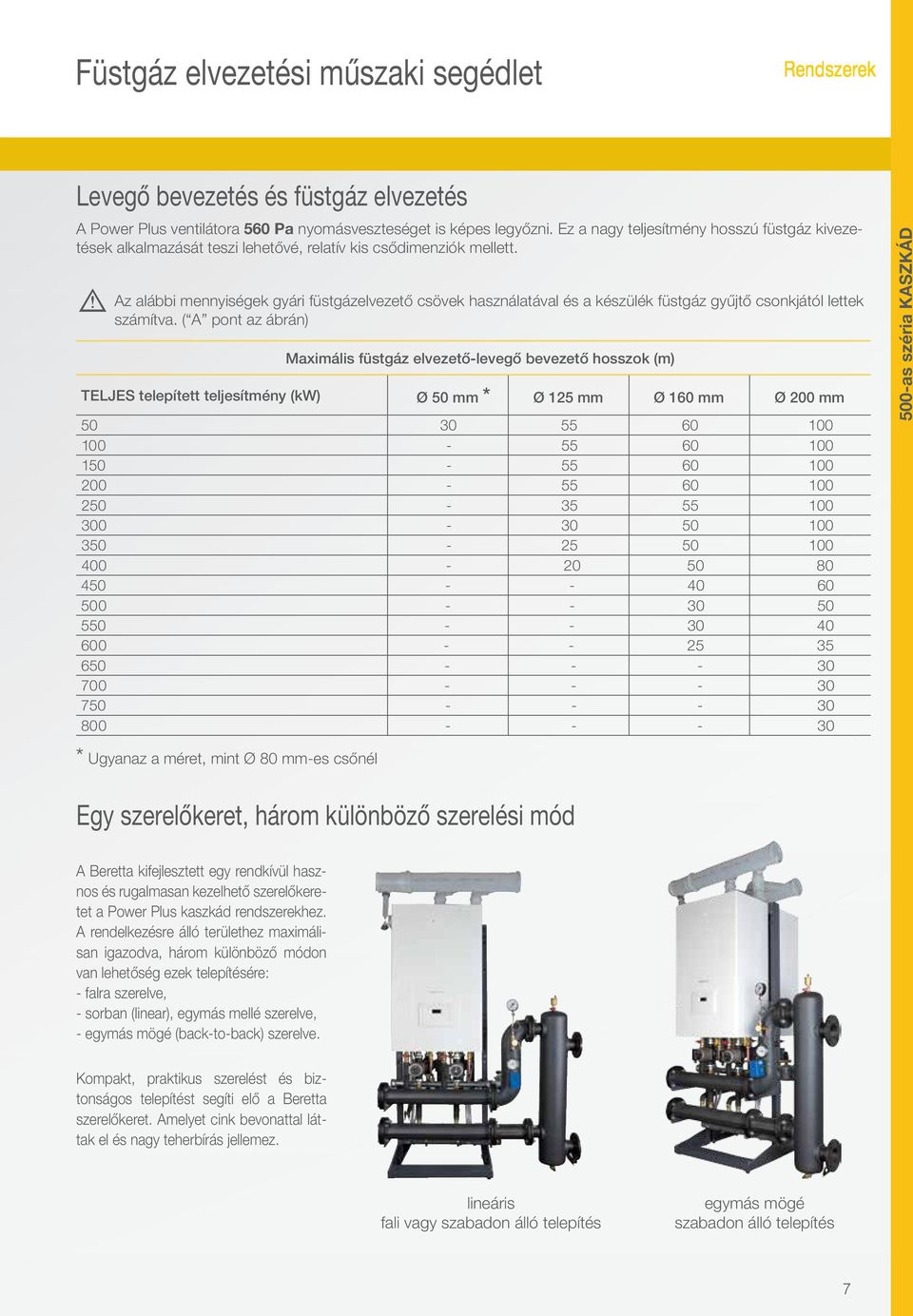

7 Füstgáz elvezetési műszaki segédlet Levegő bevezetés és füstgáz elvezetés b Az alábbi mennyiségek gyári füstgázelvezető csövek használatával és a készülék füstgáz gyűjtő csonkjától lettek számítva. ( A pont az ábrán) Maximális füstgáz elvezető-levegő bevezető hosszok (m) Rendszerek A Power Plus ventilátora 560 Pa nyomásveszteséget is képes legyőzni. Ez a nagy teljesítmény hosszú füstgáz kivezetések alkalmazását teszi lehetővé, relatív kis csődimenziók mellett. TELJES telepített teljesítmény (kw) Ø 50 mm * Ø 25 mm Ø 60 mm Ø 200 mm as széria 500-as széria KASZKÁD * Ugyanaz a méret, mint Ø 80 mm-es csőnél Ugyanezek a hosszok iránytörések esetén (m) Egy szerelőkeret, három különböző szerelési mód Elemek típusai Ø 50 mm * Ø 25 mm Ø 60 mm Ø 200 mm 45 könyök,2,7,7 87 könyök 3 5 7,5 7,5 A T Beretta csatlakozó kifejlesztett egy rendkívül hasznos és rugalmasan kezelhető szerelőkere ,5 7,5 tet a Power Plus kaszkád rendszerekhez. A rendelkezésre álló területhez maximálisan igazodva, három különböző módon van lehetőség ezek telepítésére: - falra szerelve, - sorban (linear), egymás mellé szerelve, - egymás mögé (back-to-back) szerelve. Kompakt, praktikus szerelést és biztonságos telepítést segíti elő a Beretta szerelőkeret. Amelyet cink bevonattal láttak el és nagy teherbírás jellemez. lineáris fali vagy szabadon álló telepítés egymás mögé szabadon álló telepítés 7

8 Lineáris (sorban) telepítés kaszkád rendszerben kw Fali vagy szabadon álló Ø 25 Ø 25 Ø 25 Ø PLUS 00 S PLUS 00 S PLUS 00 S PLUS 50 M Az ábra kizárólag bemutató jellegű. pontok cikkszám leírás db pontok cikkszám leírás db Hőtermelő egység Power Plus 50 M Power Plus 00 S 3 Felhasználói felület * Távvezérlő egység * Hidraulikus váltó/ leválasztó kw Hidraulikai osztó-gyűtő csatlakozó szett ( kw) ISPESL biztonsági szerelvény csomag (400 kw-ig) * Elzáró szerelvények Szerelőkeret lineáris vagy szabadon álló telepítéshez Hidraulikus tartozékok * Opcionális tétel Hidraulikai osztó-gyűjtő, gyári szerelőkerethez Vakkarima osztógyűjtőhöz (400 kw-ig) 5a Szivattyú egység csomag, gyári szerelőkerethez 5b vagy Energiatakarékos szivattyú egységcsomag, gyári szerelőkerethez ( ) Power Plus szerelőkeret 4 Füstgázelvezető elemek Égéstermék elvezető gyűjtő egység ø25 (50 kw) Égéstermék elvezető gyűjtő egység ø25 (00 kw) Kondenzvíz gyűjtő készlet ø25, űrítő csonkkal 3

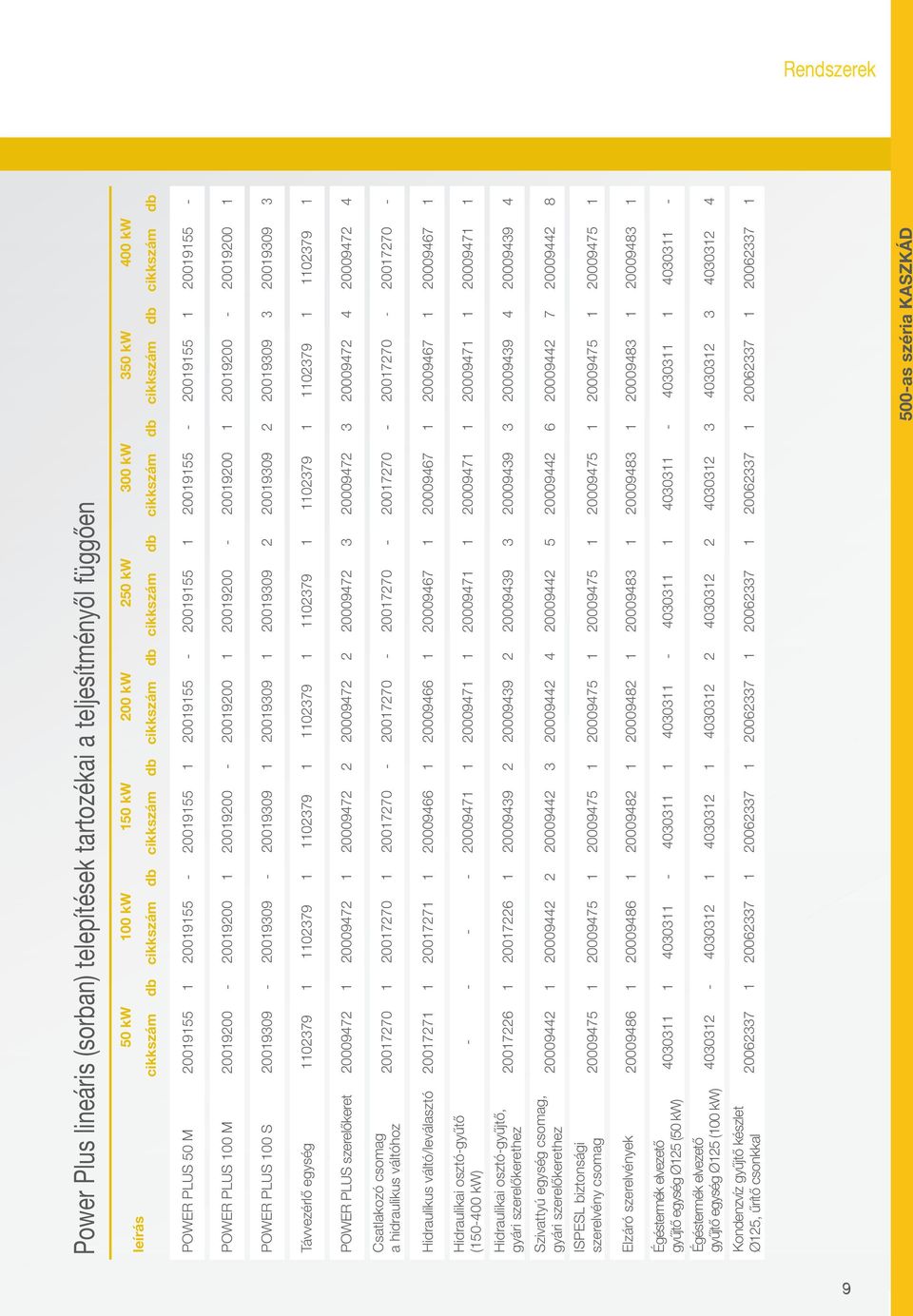

9 Rendszerek Power Plus lineáris (sorban) telepítések tartozékai a teljesítményől függően leírás 50 kw 00 kw 50 kw 200 kw 250 kw 300 kw 350 kw 400 kw cikkszám db cikkszám db cikkszám db cikkszám db cikkszám db cikkszám db cikkszám db cikkszám db Power Plus 50 M Power Plus 00 M Power Plus 00 S Távvezérlő egység Power Plus szerelőkeret Csatlakozó csomag a hidraulikus váltóhoz Hidraulikus váltó/leválasztó Hidraulikai osztó-gyűtő ( kw) Hidraulikai osztó-gyűjtő, gyári szerelőkerethez Szivattyú egység csomag, gyári szerelőkerethez ISPESL biztonsági szerelvény csomag Elzáró szerelvények Égéstermék elvezető gyűjtő egység ø25 (50 kw) Égéstermék elvezető gyűjtő egység ø25 (00 kw) Kondenzvíz gyűjtő készlet ø25, űrítő csonkkal as széria KASZKÁD 500-as széria 9

10 Egymás mögé telepítés (back-to-back) kw Kaszkád konfiguráció Ø 25 Ø 25 Ø PLUS 00 S PLUS 50 M 3 9 PLUS 00 S PLUS 50 M PLUS 00 S PLUS 00 S Ø 25 Ø Ø PLUS 00 S PLUS 50 M 3 9 PLUS 00 S PLUS 50 M Az ábra kizárólag bemutató jellegű. PLUS 00 S PLUS 00 S pontok cikkszám leírás db pontok cikkszám leírás db Hőtermelő egység Power Plus 50 M Power Plus 00 S 3 Felhasználói felület * Távvezérlő egység Hidraulikus tartozékok Hidraulikus egység 400 kw-ig (kazánköri osztó/gyűjtó) Vakkarima osztógyűjtőhöz (400 kw) 5a Egységszivattyú készlet (szemben) 5b vagy Energiatakarékos szivattyú egység csomag, gyári szerelőkerethez ( ) 6a Egységszivattyú készlet (hátsó) 6b vagy Energiatakarékos szivattyú egység csomag,(hátsó) szerelőkerethez ( ) Hidraulikus váltó, légtelenítővel ( kw-hoz) Hidraulikai osztó-gyűtő csatlakozó szett ( kw) * * 2 Szerelőkeret lineáris vagy szabadon álló telepítéshez Back to back (egymás mögé) szerelő- telepítés esetén talp kiegészítő keretes, 2 Füstgázelvezető elemek Ø Ø Ø 25 Ø 25 Ø ISPESL biztonsági szerelvény csomag (400 kw-ig) Gáz biztonsági elzáró 7 szerelvény (400 kw-ig) Power plus szerelőkeret, egymás mögé telepítéshez 20 Égéstermék elvezető gyűjtő egység ø25 50 kw-hoz Égéstermék elvezető gyűjtő Ø 25 Ø 60 egység ø25 00 kw-hoz Távtartók 23 kéményben vezetéshez/rögzítéshez Ø25 Kondenzvíz gyűjtő készlet ø25, űrítő csonkkal Ø 25 Ø 25 Ø * Opcionális tétel 0 23 Füstgáz kapcsolási rajz

11 Rendszerek Power Plus back to back (egymás mögé) telepítések tartozékai a teljesítménytől függően leírás 50 kw 200 kw 250 kw 300 kw 350 kw 400 kw cikkszám db cikkszám db cikkszám db cikkszám db cikkszám db cikkszám db Power Plus 50 M Power Plus 00 M Power Plus 00 S Távvezérlő egység Power Plus szerelőkeret Back to back (egymás mögé) szerelőkeretes Hidraulikai osztó-gyűjtő, gyári szerelőkerethez Szivattyú egység csomag, gyári szerelő szerelőkerethez Egységszivattyú készlet (hátsó) Hidraulikus váltó, légtelenítővel Hidraulikai osztó-gyűtő ISPESL biztonsági szerelvény csomag Elzáró szerelvények Égéstermék elvezető gyűjtő egység ø25 (50 kw) Égéstermék elvezető gyűjtő egység ø25 (00 kw) Kondenzvíz gyűjtő készlet ø25, űrítő csonkkal Távtartók kéményben vezetéshez/rögzítéshez Ø as széria KASZKÁD 500-as széria

12 Power Plus Tíz ok, amiért a Power Plus kaszkád rendszer a logikus megoldás A Beretta Power Plus készülékek kifejezetten kaszkád telepítésre lettek tervezve. Köszönhetően a külön egységekből felépített szerkezetnek és a könnyen kezelhető, intelligens vezérlésének, a legjobb választás a közepes és nagyobb épületek fűtésére, akár új építésűről, akár régi fűtési rendszer korszerűsítéséről legyen szó. Maximális hatékonyság minden körülmény között A hatékonysága egy Power Plus kaszkád rendszernek nagyságrendekkel nagyobb, mint egy hagyományos, ugyanolyan teljesítményű, egyedi telepítésű kazánnak. Tulajdonképpen a rendszer intelligens, automata vezérlésének köszönetően a fűtésre szánt energia folyamatosan optimalizálásra kerül a hőigény változásának függvényében. Például ősszel és tavasszal, amikor a fűtési igény ingadozó és jóval kisebb, mint télen, vagy olyan épületek esetén, ahol a hőigény nem konstans (hotelek, éttermek stb.), ezekben az esetekben a rendszer automatikusan ki és belépteti a fűtő egységeket, hogy biztosítsa a maximális hatékonyságot. A folyamatos kiegyensúlyozottság és maximális harmónia A Power Plus kaszkád telepítés megbízhatóbb, mint egy hagyományos fűtő készülék. Mivel minden egyes fűtő egység külön karbantartható és szervizelhető, független a többi egységtől, így probléma esetén nincs szükség leállásra, mert a többi egység gond nélkül el tudja látni a funkcióját. Maximális megtakarítás A magas hatásfoknak és az intelligens vezérlésnek köszönhetően a Power Plus kaszkád rendszer annyi megtakarítást hoz, hogy néhány éven belül megtérül a fűtési rendszerre fordított beruházás. Ráadásul még a könnyű és gyors telepíthetősége a rendszernek és a meghibásodási arányok alacsony visszajelzése is további értékes magtakarításhoz vezetnek. Maximális gördülékenység a szervizelésben A Power Plus termékek (az összes többi Beretta termékhez hasonlóan) úgy lettek kitalálva, hogy minden alkatrész és tartozék könnyedén hozzáférhető, így a készülék egyszerűen, szemből karbantarható és szervizelhető. Ezen kívül minden fűtő egység egymástól függetlenül szervizelhető és karbantartható, amíg a többi zavartalanul működik Maximális környezettudatosság Power Plus készülékek megkapták az 5. osztályba való besorolást az UNI 483 európai direktíva szerint, köszönhetően a hatékony kondenzációs hőcserélőnek és a pre-mix égőnek. Egy Power Plus kaszkád rendszerben az intelligens vezérlésnek köszönhetően a hőigény függvényében folyamatosan változik a bevitt teljesítmény, azaz ki és bekapcsolásra kerülnek és modulálnak a fűtő egységek, ami további károsanyag kibocsájtás csökkenésével párosul. Maximális helytakarékosság A Power Plus kaszkád rendszer úgy lett tervezve, hogy a lehető legkevesebb helyet foglalja el a hasznos alapterületből és könnyedén illeszthető legyen bármilyen rendelkezésre álló helységbe. A kompakt méretei 000x600x380 (magasság x szélesség x mélység) és a gyári szerelő keretek, amelyek akár egymás mellé vagy egymás mögé való telepítést is lehetővé tesznek, maximális rugalmasságot biztosítanak és helytakarékos szerelést tesznek lehetővé. (Pl. Egymás mögé való telepítés esetén egy 400 kw-os rendszer,30 m²-ert foglal mindössze el.) Maximális rugalmasság a telepítésnél Power Plus kaszkád rendszert rendkívül egyszerűen és gyorsan lehet telepíteni. A kazánok egyesével könnyedén szállíthatók a legtöbb, szabványos nyílászárón átférnek, nincs szükség daruzásra, faláttörésekre, kazánalap létrehozására az elhelyezésnél. Maximális megbízhatóság A Beretta termékek körültekintően válogatott, minőségi alkatrészekből és tartozékokból állnak. Amennyiben a komplett rendszer Beretta Power Plus és tartozékaiból tevődik össze, akkor az egész garantáltan harmónikusan, maximális megbízhatósággal és probléma nélkül fog működni, hosszú távon. Maximális modulációs intervallum A Power Plus M (master modell) készülék tartalmaz egy olyan komplex vezérlő panelt, amely akár 60 db fűtő egységet képes vezérelni, 3 MW teljesítményig, oly módon, hogy a minimum teljesítmény mindössze 6 kw lesz. Hiszen a teljes kaszkád rendszer minimuma, megfelel egy darab fűtő egység minimum teljesítményének. 2

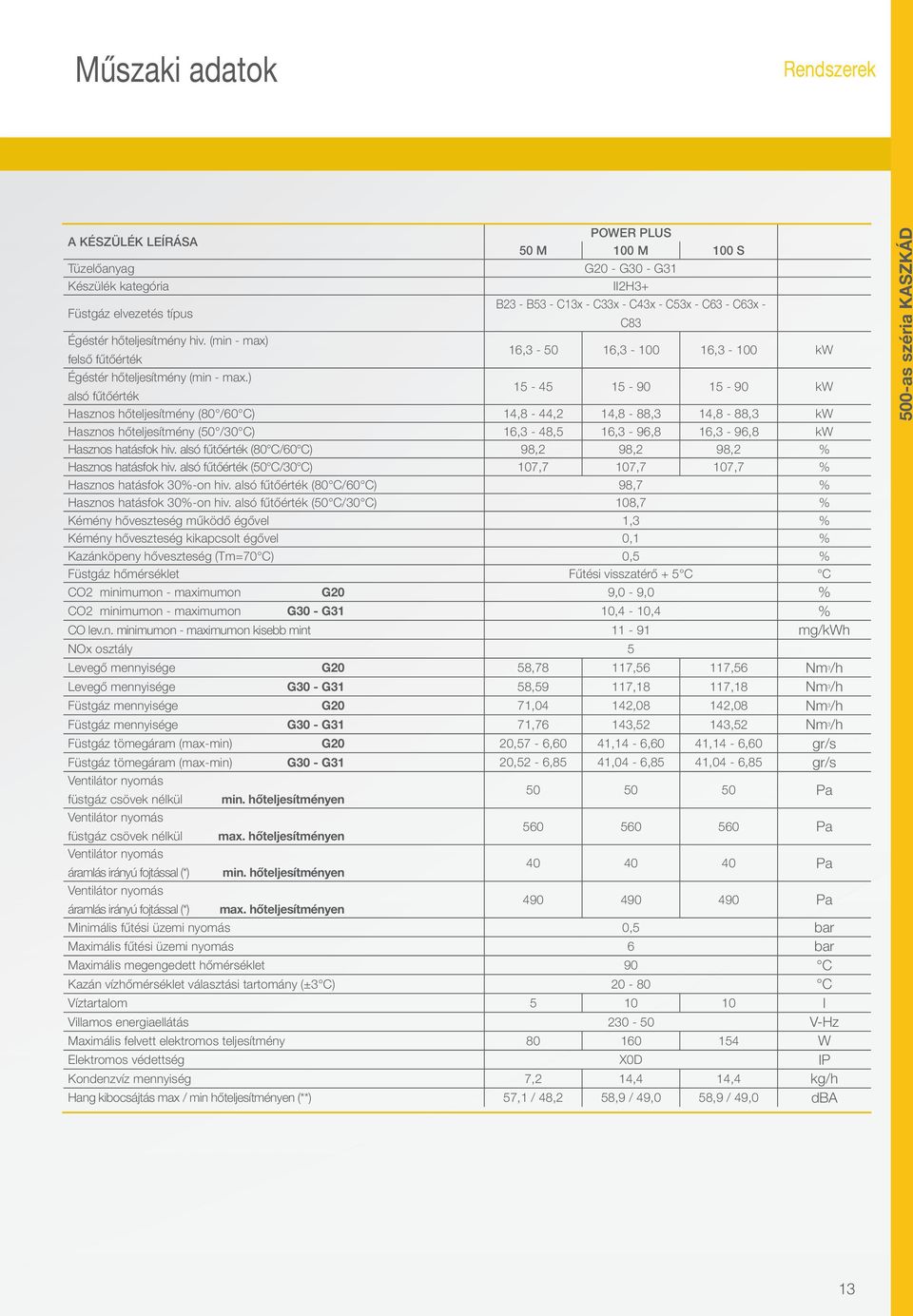

13 Műszaki adatok Rendszerek 500-as széria A KÉSZÜLÉK LEÍRÁSA Tüzelőanyag Készülék kategória PLUS 50 M 00 M 00 S G20 - G30 - G3 II2H3+ B23 - B53 - C3x - C33x - C43x - C53x - C63 - C63x - Füstgáz elvezetés típus C83 Égéstér hőteljesítmény hiv. (min - max) felső fűtőérték 6,3-50 6,3-00 6,3-00 kw Égéstér hőteljesítmény (min - max.) alsó fűtőérték kw Hasznos hőteljesítmény (80 /60 C) 4,8-44,2 4,8-88,3 4,8-88,3 kw Hasznos hőteljesítmény (50 /30 C) 6,3-48,5 6,3-96,8 6,3-96,8 kw Hasznos hatásfok hiv. alsó fűtőérték (80 C/60 C) 98,2 98,2 98,2 % Hasznos hatásfok hiv. alsó fűtőérték (50 C/30 C) 07,7 07,7 07,7 % Hasznos hatásfok 30%-on hiv. alsó fűtőérték (80 C/60 C) 98,7 % Hasznos hatásfok 30%-on hiv. alsó fűtőérték (50 C/30 C) 08,7 % Kémény hőveszteség működő égővel,3 % Kémény hőveszteség kikapcsolt égővel 0, % Kazánköpeny hőveszteség (Tm=70 C) 0,5 % Füstgáz hőmérséklet Fűtési visszatérő + 5 C C CO2 minimumon - maximumon G20 9,0-9,0 % CO2 minimumon - maximumon G30 - G3 0,4-0,4 % CO lev.n. minimumon - maximumon kisebb mint - 9 mg/kwh NOx osztály 5 Levegő mennyisége G20 58,78 7,56 7,56 Nm /h 3 Levegő mennyisége G30 - G3 58,59 7,8 7,8 Nm /h 3 Füstgáz mennyisége G20 7,04 42,08 42,08 Nm /h 3 Füstgáz mennyisége G30 - G3 7,76 43,52 43,52 Nm /h 3 Füstgáz tömegáram (max-min) G20 20,57-6,60 4,4-6,60 4,4-6,60 gr/s Füstgáz tömegáram (max-min) G30 - G3 20,52-6,85 4,04-6,85 4,04-6,85 gr/s Ventilátor nyomás füstgáz csövek nélkül min. hőteljesítményen Pa Ventilátor nyomás füstgáz csövek nélkül max. hőteljesítményen Pa Ventilátor nyomás áramlás irányú fojtással (*) min. hőteljesítményen Pa Ventilátor nyomás áramlás irányú fojtással (*) max. hőteljesítményen Pa Minimális fűtési üzemi nyomás 0,5 bar Maximális fűtési üzemi nyomás 6 bar Maximális megengedett hőmérséklet 90 C Kazán vízhőmérséklet választási tartomány (±3 C) C Víztartalom l Villamos energiaellátás V-Hz Maximális felvett elektromos teljesítmény W Elektromos védettség X0D IP Kondenzvíz mennyiség 7,2 4,4 4,4 kg/h Hang kibocsájtás max / min hőteljesítményen (**) 57, / 48,2 58,9 / 49,0 58,9 / 49,0 dba 500-as széria KASZKÁD 3

14 Power Plus Box (500-as széria) A hatékonysága a mi kondenzációs technológiánknak A Beretta Power Plus Box egy előre összeszerelt zárt, lemez szekrény, amelyben több kondenzációs, fűtő egység kapott helyet, amelyek egy komplett hőközpontot alkotnak. Lehetőség van BELTÉRI és KÜLTÉRI telepítésére. A Power Plus Box sorozat is megkapta a ««««-os hatásfok minősítést, az EEC 92/42 Európai Direktíva szerint. Megfelel az EEC 90/396 gáz direktívának. Megfelel az EEC 89/336 alacsony feszültség direktívának. Megfelel az EEC 73/23 elektromágneses kompatibilitás direktívának. Főbb jellemzők és előnyök: Könnyedén bővíthető a rendszer, bármikor utólag is, egészen 3 MW teljesítményig. Az összes BOX teszt üzemen megy keresztül a gyárban és készre szerelve szállítjuk le. A telepítésére lehetőség van sorban, vagy egymás mögé, a rendelkezésre álló hely függvényében. Minden BOX egység gyárilag elő van készítve a csatlakozásra fűtés, gáz, kondenzvíz és füstgáz oldalon. (füstgáz visszacsapóval felszerelve) Mindig a legújabb elektromos vezérléssel vannak felszerelve, biztosítva a könnyű és gyors csatlakozási lehetőséget, minden típusú fűtési rendszerhez. Három különböző zóna vezérlésére alkalmas egy alacsony, egy magas hőmérsékletú fűtő kör és egy használati melegvizes kör. A Power Plus Box elektronikája 3 különböző kört tud vezérelni, de kiegészítő tartozékok segítségével ezt lehet bővíteni 8 db zónáig. Széles modulációs tartomány. Minimális szennyezőanyag kibocsájtás, köszönhetően a pre-mix és a mikro-láng égő kombinációjának, amely lehetővé tette, hogy az 5. osztályú (legjobb) besorolást elérte a készülék. Ürítő csap minden egységnél alapfelszerelés. Beépített hőmérséklet szabályozó, időjáráskövető vezérlés és külső hőmérséklet érzékelő alapfelszerelés. Glykol keverékkel is tud működni 50%-os keverési arányig. Automata égő gyújtás vezérlés. Anti- legionella baktérium elleni védelem (amennyiben van távvezérlő csatlakoztatva). Fagyvédelmi funkció.

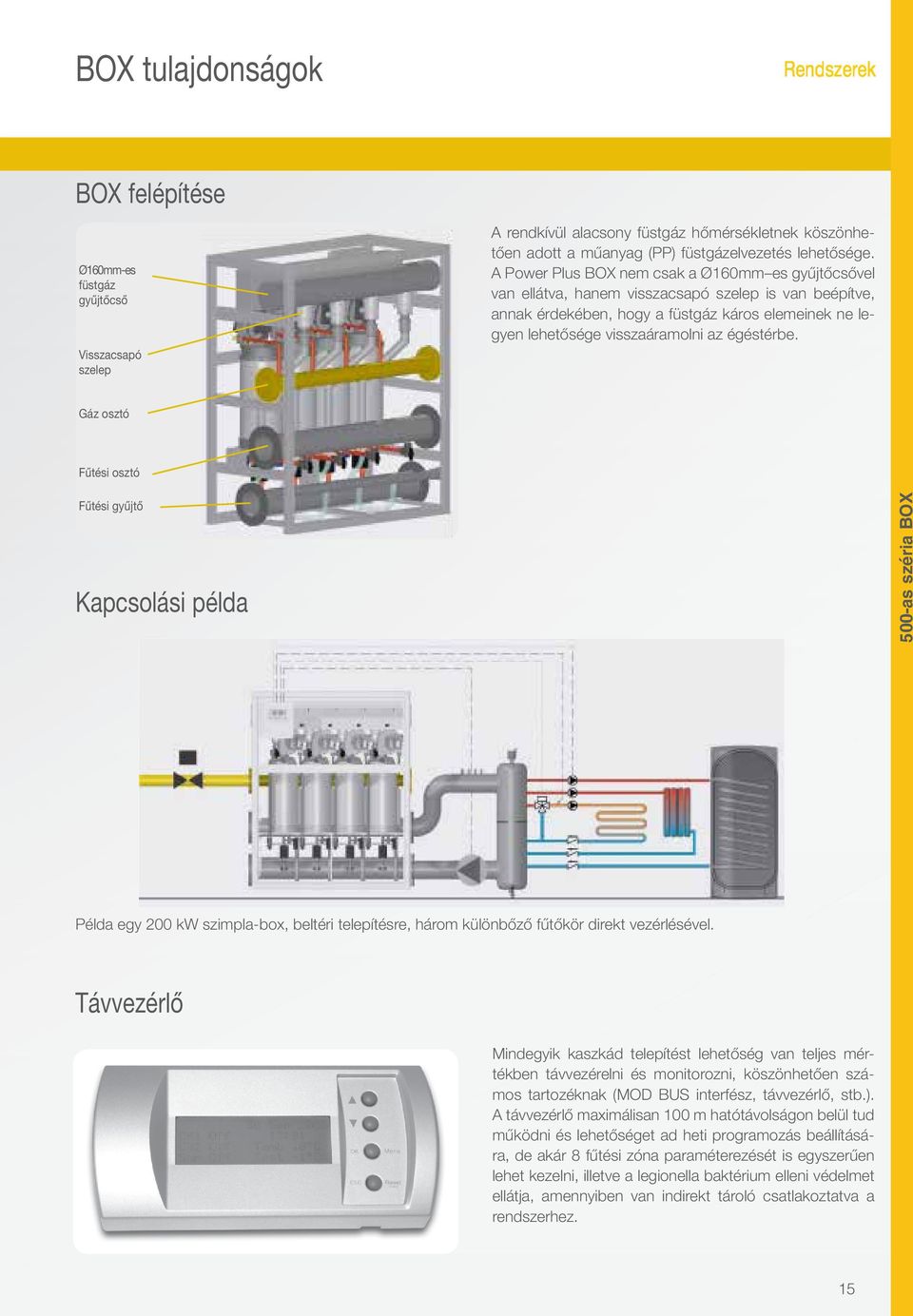

15 BOX tulajdonságok Rendszerek BOX felépítése Ø60mm-es füstgáz gyűjtőcső Visszacsapó szelep A rendkívül alacsony füstgáz hőmérsékletnek köszönhetően adott a műanyag (PP) füstgázelvezetés lehetősége. A Power Plus BOX nem csak a Ø60mm es gyűjtőcsővel van ellátva, hanem visszacsapó szelep is van beépítve, annak érdekében, hogy a füstgáz káros elemeinek ne legyen lehetősége visszaáramolni az égéstérbe. Gáz osztó Fűtési osztó Fűtési gyűjtő Kapcsolási példa 500-as széria BOX Példa egy 200 kw szimpla-box, beltéri telepítésre, három különbőző fűtőkör direkt vezérlésével. Távvezérlő Mindegyik kaszkád telepítést lehetőség van teljes mértékben távvezérelni és monitorozni, köszönhetően számos tartozéknak (MOD BUS interfész, távvezérlő, stb.). A távvezérlő maximálisan 00 m hatótávolságon belül tud működni és lehetőséget ad heti programozás beállítására, de akár 8 fűtési zóna paraméterezését is egyszerűen lehet kezelni, illetve a legionella baktérium elleni védelmet ellátja, amennyiben van indirekt tároló csatlakoztatva a rendszerhez. 5

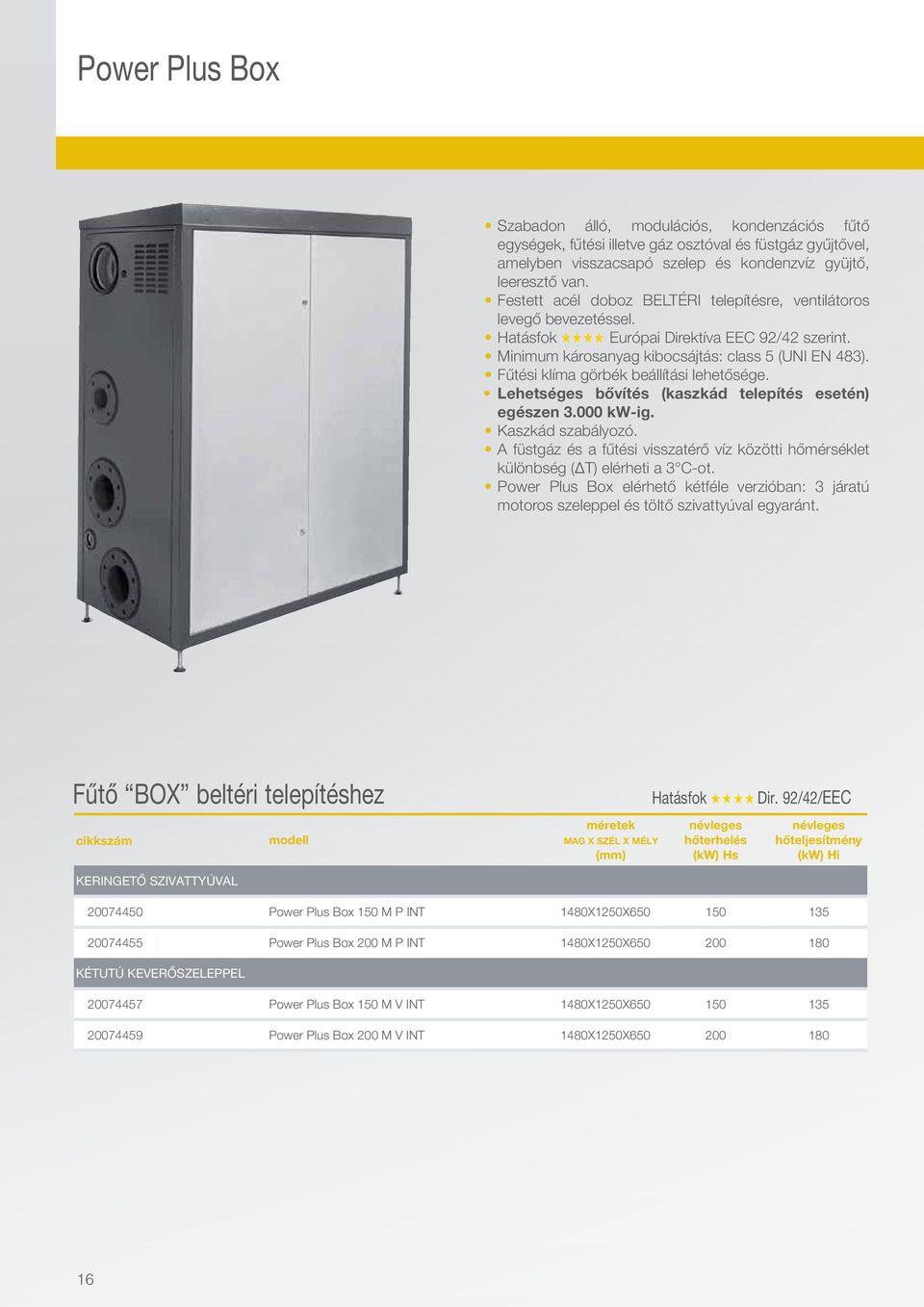

16 Power Plus Box Szabadon álló, modulációs, kondenzációs fűtő egységek, fűtési illetve gáz osztóval és füstgáz gyűjtővel, amelyben visszacsapó szelep és kondenzvíz gyüjtő, leeresztő van. Festett acél doboz BELTÉRI telepítésre, ventilátoros levegő bevezetéssel. Hatásfok Európai Direktíva EEC 92/42 szerint. Minimum károsanyag kibocsájtás: class 5 (UNI EN 483). Fűtési klíma görbék beállítási lehetősége. Lehetséges bővítés (kaszkád telepítés esetén) egészen kw-ig. Kaszkád szabályozó. A füstgáz és a fűtési visszatérő víz közötti hőmérséklet különbség (ΔT) elérheti a 3 C-ot. Power Plus Box elérhető kétféle verzióban: 3 járatú motoros szeleppel és töltő szivattyúval egyaránt. Fűtő BOX beltéri telepítéshez Hatásfok Dir. 92/42/EEC cikkszám modell méretek MAG X SZÉL X MÉLY (mm) névleges hőterhelés (kw) Hs névleges hőteljesítmény (kw) Hi KERINGETŐ SZIVATTYÚVAL Power Plus Box 50 M P INT 480X250X Power Plus Box 200 M P INT 480X250X KÉTUTÚ KEVERŐSZELEPPEL Power Plus Box 50 M V INT 480X250X Power Plus Box 200 M V INT 480X250X

17 Műszaki adatok Rendszerek D L G M H R 500-as széria BOX LEÍRÁS Power Plus Box 50 M P/V INT Power Plus Box 200 M P/V INT Névleges hőterhelés (Hs) kw Névleges hőteljesítmény (Hi) kw Névleges hőteljesítmény (80-60 C) kw 32,5 76,6 Névleges hőteljesítmény (50-30 C) kw 45,3 93,6 Minimum névleges hőterhelés (Hs) kw 6 6 Minimum névleges hőteljesítmény (Hi) kw 4,4 4,4 Hatásfok a 92/42/CEE Európai uniós irányelvnek megfelelően Hatásfok névleges hőteljesítmény-en (80-60 C) (HI) % 98,2 Hatásfok névleges hőteljesítmény-en (50-30 C) (HI) % 07,7 Hatásfok 30%-on hőterhelés (80-60 C) (HI) % 98,7 Hatásfok 30%-on hőterhelés (50-30 C) (HI) % 08,7 Emissziós értékek NOx osztály 5 CO lev.n. minimumon - maximumon kisebb mint mg/kwh 0/80 Füstgáz hőmérséklet C T visszatérő + MAX 2,5 C Fűtési üzemmód Maximális nyomás bar 6 Állítható fűtővíz hőmérséklet-tartomány C 20/80 Maximális kondenzvíz termelés l/h 20,7 27,6 Elektromos paraméterek Villamos energiaellátás V-Hz Maximális teljesítményfelvétel W 648/255 92/340 Méretek, Tömeg, Gáz Magasság x Szélesség x Mélység mm 480 x 250 x 650 Tömeg üresen kg Víztartalom l Alkalmazható gáz típusok Földgáz / Pb gáz Gáz csatlakozás Ø 3 Fűtési előremenő/visszatérő csatlakozás Ø 5 / 5 Kondenzvíz csatlakozás mm 50 Füstgáz csatlakozás mm 60 7

18 Power Plus Box Tíz ok, amiért a Power Plus Box rendszer a logikus választás A Beretta Power Plus készülékek kifejezetten kaszkád telepítésre lettek tervezve. Köszönhetően a külön egységekből felépített szerkezetnek és a könnyen kezelhető, intelligens vezérlésének, a legjobb választás a közepes és nagyobb épületek fűtésére, akár új építésűről, akár régi fűtesi rendszer korszerűsítésről legyen szó. Maximális hatékonyság minden körülmény között A hatékonysága egy Power Plus Box kaszkád rendszernek nagyságrendekkel nagyobb, mint egy hagyományos, ugyanolyan teljesítményű, egyedi telepítésű kazánnak. Tulajdonképpen a rendszer intelligens, automata vezérlésének köszönetően a fűtésre szánt energia folyamatosan optimalizálásra kerül a hőigény változásának függvényében. Például ősszel és tavasszal, amikor a fűtési igény ingadozó és jóval kisebb, mint télen, vagy olyan épületek esetén, ahol a hőigény nem konstans (hotelek, éttermek stb.), ezekben az esetekben a rendszer automatikusan ki és belépteti a fűtő egységeket, hogy biztosítsa a maximális hatékonyságot. A folyamatos kiegyensúlyozottság és maximális harmónia A Power Plus Box kaszkád telepítés megbízhatóbb, mint egy hagyományos fűtő készülék. Mivel minden egyes fűtő egység külön karbantartható és szervizelhető, független a többi egységtől, így probléma esetén nincs szükség leállásra, mert a többi egység gond nélkül el tudja látni a funkcióját. Maximális megtakarítás A magas hatásfoknak és az intelligens vezérlésnek köszönhetően a Power Plus BOX kaszkád rendszer annyi megtakarítást hoz, hogy néhány éven belül megtérül a fűtési rendszerre fordított beruházás. Ráadásul még a könnyű és gyors telepíthetősége a rendszernek és a meghibásodási arányok alacsony visszajelzése is további értékes magtakarításhoz vezetnek. Maximális gördülékenység a szervizelésben A Power Plus termékek (az összes többi Beretta termékhez hasonlóan) úgy lettek kitalálva, hogy minden alkatrész és tartozék könnyedén hozzáférhető és pótolható, így a készülék egyszerűen, szemből karbantarható és szervizelhető. Ezen kívül minden fűtő egység egymástól függetlenül szervizelhető és karbantartható, amíg a többi zavartalanul működik. Maximális környezettudatosság Power Plus készülékek megkapták az 5. osztályba való besorolást az UNI EN 483 európai direktíva szerint, köszönhetően a hatékony kondenzációs hőcserélőnek és a pre-mix égőnek. Egy Power Plus kaszkád rendszerben az intelligens vezérlésnek köszönhetően a hőigény függvényében folyamatosan változik a bevitt teljesítmény, azaz ki és bekapcsolásra kerülnek és modulálnak a fűtő egységek, ami további károsanyag kibocsájtás csökkenésével párosul. Maximális helytakarékosság A Power Plus Box kaszkád rendszer úgy lett tervezve, hogy a lehető legkevesebb helyet foglalja el a hasznos alapterületből és könnyedén illeszthető legyen bármilyen rendelkezésre álló helységbe. Maximális megbízhatóság A Beretta termékek körültekintően válogatott, minőségi alkatrészekből és tartozékokból állnak, amelyek gyári körülmények között tesztelésre kerültek. Amennyiben a komplett rendszer Beretta Power Plus Box és tartozékaiból tevődik össze, akkor az egész garantáltan harmónikusan, maximális megbízhatósággal és probléma nélkül fog működni, hosszú távon. Maximális rugalmasság A Power Plus Box telepítésére lehetőség van kültérben és beltérben illetve különböző típusok léteznek szivattyúval vagy motoros szeleppel, csatlakozás szerint. Továbbá van lehetőség a BOX-okat egymás mellé, lineáris, soros kapcsolásban telepíteni vagy egymás mögé (back to back), a rendelkezésre álló helyhez alkalmazkodva. Maximális gördülékenység a telepítésnél Az égőtér, ventilator, víz és gáz osztó-gyűjtő illetve ezek elzárói és adott esetben szivattyúi már készre szerelve vannak előkészítve a BOX-okba és csak a csatlakozó csonkokra való rákötés szükséges a komplett hőközpont telepítéséhez. A SIS modellek már a hidraulikus váltót is magukban foglalják. A beépített füstgáz gyűjtő csövek pedig lehetővé teszik, hogy alacsonyan tartsuk a rendszer magasságot és kompakt méreteket. Széles modulációs tartomány Akár 60 fűtő egység is kaszkád rendszerbe köthető, így 3 MW teljesítmény is elérhető maximálisan és a rendszer egészen 6 kw-ig le tudja magát modulálni, tehát rendkívül széles teljesítmény tartományban tud működni. A legújabb, intelligens vezérlő automatikának köszönhetően a moduláció folyamatos és mindig igazodik a hőigényhez, illetve a külső hőmérséklethez, de a beállítási paraméterekkel teljesen manuálisan vagy fél automata üzemmódban is van lehetőség a szabályozásra. 8

19 Rendszerek 000-es széria 500-as széria BOX Fókuszban a technológia 000-es széria 9

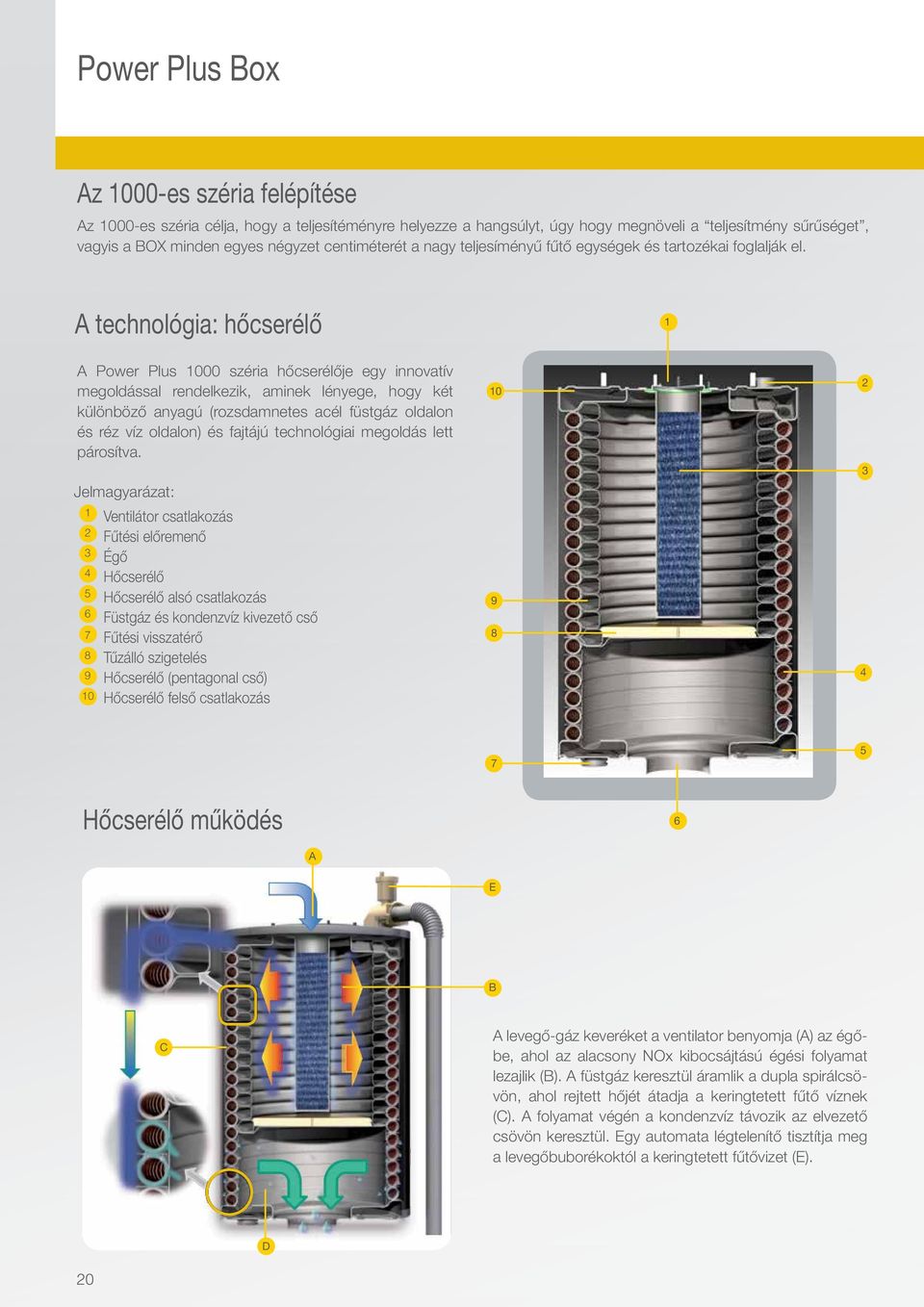

20 Power Plus Box Az 000-es széria felépítése Az 000-es széria célja, hogy a teljesítéményre helyezze a hangsúlyt, úgy hogy megnöveli a teljesítmény sűrűséget, vagyis a BOX minden egyes négyzet centiméterét a nagy teljesíményű fűtő egységek és tartozékai foglalják el. A technológia: hőcserélő A Power Plus 000 széria hőcserélője egy innovatív megoldással rendelkezik, aminek lényege, hogy két különböző anyagú (rozsdamnetes acél füstgáz oldalon és réz víz oldalon) és fajtájú technológiai megoldás lett párosítva. Jelmagyarázat: Ventilátor csatlakozás 2 Fűtési előremenő 3 Égő 4 Hőcserélő 5 Hőcserélő alsó csatlakozás 6 Füstgáz és kondenzvíz kivezető cső 7 Fűtési visszatérő 8 Tűzálló szigetelés 9 Hőcserélő (pentagonal cső) 0 Hőcserélő felső csatlakozás Hőcserélő működés 6 A E B C A levegő-gáz keveréket a ventilator benyomja (A) az égőbe, ahol az alacsony NOx kibocsájtású égési folyamat lezajlik (B). A füstgáz keresztül áramlik a dupla spirálcsövön, ahol rejtett hőjét átadja a keringtetett fűtő víznek (C). A folyamat végén a kondenzvíz távozik az elvezető csövön keresztül. Egy automata légtelenítő tisztítja meg a levegőbuborékoktól a keringtetett fűtővizet (E). D 20

21 Rendszerek Az 000-es széria felépítése Amíg az 500-as széria egy spirálcsőből áll, úgy az 000-es BOX két párhuzamosan működő spirálcsőből épül fel. A külső cső a korrugált, kör keresztmetszetű Curposteel rozsdamentes acélból, a belső cső a ötszög keresztmetszetű és rendkívül sima felületű. 500-as széria BOX A két cső hidraulikailag össze van kötve a hőcserélő alsó és felső részében, ami azt jelenti, hogy egy valódi hidraulikus váltóként is funcionál ez az alkatrész. 000-es széria Technológiai tulajdonságok 28 kw teljesítmény (5 kw tényleges hőteljesítmény). Rendkívül széles modulációs tartomány 26 és 28 kw között, 9%-os CO2 görbével. Hatásfok: 08,6% magas hőmérsékleten és 09% alacsony hőmérsékletű rendszer esetén (50 C-30 C). Hőmérésklet különbségek a füstgáz és visszatérő között: kevesebb mint 0 C. CO szint a névleges nyomáson: kevesebb mint 30 mg/ kwh. Minimum nyomáson: kevesebb, mint 23 mg/kwh. NOx osztály: 5. (legjobb besorolás) EBM ventilátor NRG37 típus rendkívül alacsony energia felhasználással és integrált ventouri csővel, illetve magas ventilátor nyomással. Hőcserélő osztóval, automata légtelenítővel, hőmérséklet érzékelőkkel (előremenő-visszatérő), határoló termosztáttal. Gázszelepet és differenciál nyomáskapcsolót tartalmaz a készülék. 2

22 Power Plus Box Hatásfok vs. fűtési visszatérő hőmérséklet Egy nagyon fontos tulajdonsága a Power Plus BOX-nak, hogy a füstgáz és a fűtési visszatérő közötti hőmérséklet különbség rendkívül alacsony (3-5 C). Az alacsony füstgáz hőmérséklet azt jelenti, hogy könnyebb elérni a kondenzációt (amikor a füstgáz a harmatpont, azaz 50 C alá csökken), így nagyobb hatékonyság és gazdaságos üzemmód, tehát több megtakarítás érhető el. Hatásfok Rendimento és fűtési visszatérő Hi vs.t hőmérséklet ritorno acqua összefüggése Corollaaz serie 000-es 000szériánál RendimentoHia30% Hatásfok 30%-on RendimentoHia00% Hatások 00%-on 0,0% 08,0% 06,0% 04,0% 02,0% 00,0% 98,0% A fenti diagram segítségével könnyedén megállapítható, hogy hogyan alakul a fűtési visszatérő és a füstgáz közötti hőmérséklet különbség kondenzációs és nem kondenzációs üzemben egyaránt. Hatásfok Rendimento és fűtési visszatérő Hi vs.t hőmérséklet ritorno acqua összefüggése Corolla serie az 000-es szériánál RendimentoHia30% Hatásfok 30%-on RendimentoHia00% Hatások 00%-on 0,0% 08,0% 06,0% 04,0% 02,0% 00,0% 98,0% Ha a fűtési visszatérő C alatt van, akkor kondenzációs üzem Ha a fűtési visszatérő C felett van, akkor NEM kondenzációs üzem max T hatásfok > 00% Hi 22

23 Power Plus Box (000-széria) A hatékonysága a Mi kondenzációs technológiánknak A Beretta Power Plus Box egy előre összeállított fűtő berendezés, amely a következőkből épül fel: pre-mix égő, kondenzációs fűtő egység és tartozékai, ventilátor. Elérhető BELTÉRI és KÜLTÉRI verzióban egyaránt. Power Plus Box fűtő egységek elérték a legmagasabb hatásfok besorolást:««««eec 92/42 európai direktíva szerint. Megfelel az EEC 90/396 gáz direktívának. EEC 89/336 alacsony feszültésg direktíva. EEC 73/23 elektromágneses kompatibilitás. Karakterisztika és előnyök Lehetőség van a Power Plus Boxok kombinálására és bővítésére egészen 6,9 MW teljesítményig. Minden BOX előre össze van szerelve és tesztelve lett, gyári körülmények között. Magas hatékonyság és kompakt méretek jellemzik Lehetőség van kültérben és beltérben, illetve sorban és egymás mögé telepíteni a BOX egységeket. Az összes BOX egység előre öszszeszerelt víz és gáz osztókkal, illetve füstgáz gyüjtőcsővel és kondenvíz leeresztővel van ellátva. Mindig a legújabb elektromos vezérléssel vannak felszerelve, biztosítva a könnyű és gyors csatlakozási lehetőséget, minden típusú fűtési rendszerhez. Három különböző zóna vezérlésére alkalmas egy alacsony, egy magas hőmérsékletú fűtő kör és egy használati melegvizes kör. A Power Plus Box elektronikája 3 különböző kört tud vezérelni, de kiegészítő tartozékok segítségével ezt lehet bővíteni 8 db zónáig Széles modulációs tartomány. Minimális szennyezőanyag kibocsájtás, köszönhetően a pre-mix és a mikro-láng égő kombinációjának, amely lehetővé tette, hogy az 5. osztályú (legjobb) besorolást elérte a készülék. Ürítő csap minden egységnél alapfelszerelés. Beépített hőmérséklet szabályozó, időjáráskövető vezérlés és külső hőmérséklet érzékelő alapfelszerelés. Glikol keverékkel is tud működni 50%-os keverési arányig. Automata égő gyújtás vezérlés. Anti-legionella baktérium elleni védelem (ha van távvezérlő csatlakoztatva). Fagyvédelmi funkció.

24 Füstgáz telepítési útmutató Power Plus Box füstgáz kivezetés Füstgáz kivezetés BELTÉRI telepítésnél Az 000-es széria dobozai nem tartalmaznak füstgáz gyűjtő csövet. Minden egyes fűtőegységnek saját Ø 0 mmes kivezetése van, ahova van lehetőség csatlakoztatni a gyűjtőcsövet. A Ø 200 mm-es az ajánlott gyűjtőcső átmérő, de nagyobb rendszereknél terveztetés szükséges. Távvezérlő Mindegyik kaszkád telepítést lehetőség van teljes mértékben távvezérelni és monitorozni, köszönhetően számos tartozéknak (MOD BUS interfész, távvezérlő, stb.). A távvezérlő maximálisan 00 m hatótávolságon belül tud működni és lehetőséget ad heti programozás beállítására, de akár 8 fűtési zóna paraméterezését is egyszerűen lehet kezelni, illetve a legionella elleni baktérium elleni védelmet is ellátja, amennyiben van indirekt tároló csatlakoztatva a rendszerhez. Kompakt sorban telepítés lehetősége A telepítés és tervezés szinte összes beruházási költségét fedi a kompakt kialakítás és a nagy teljesítmény. Például az alábbiakban látható egy telepítés 8 egységgel MW körüli teljesítménnyel. Master PCB 500 A Master PCB vezérlő egység (amelyet külön szállítunk) irányítja az összes fűtőegységet és ez a hálózat magja, amely kapcsolatot teremt minden részegységgel és további csatlakoztatható tarozékok sorával (PCB plusz zónák hozzáadására, távvezérlő, stb.). Együtt kerül szállításra egy vakkarimákat tartalmazó készlettel és a külső hőmérséklet érzékelővel, hogy a telepítés teljes legyen

25 Rendszerek Hidraulikai kör tartozékai SC CF SC CF SC CF CL CL CL CL CL CL CL CL CL CG VE TB VG SA SM V VE TB VG SA SM V CG VE TB VG SASM V TB VE VG SASM V TB VE VG SASM V CG VE TB VG SASM V TB VE VG SASM V TB VE VG SASM V TB VE VG SASM V CM PM SR PM SR CM PM SR PM SR PM SR CM PM SR PM SR PM SR PM SR CP CP CP CP CP CP CP CP CP CR VI VI CR VI VI VI CR VI VI VI VI CF CL VG VE Power Plus Box 002 P INT Power Plus Box 003 P INT Power Plus Box 004 P INT Megnevezés Füstgáz kollektor Füstgáz visszacsapó szelep Automata gáz szelep Venturi pre-mix egység Tartozékok Opcionális és külső tartozék Ø 200 mm méretben PP-ből Ø 0mm-es PP Opcionális és külső tartozék a füstgáz visszaáramlása ellen A teljes pre-mix technológia folyamatát teszi lehetővé V Ventilátor Max teljesítmény 80 W rpm között modulál SM Előremenő NTC szonda NTC típus, 0 kohm TB Max T határ: 90 C +/- 5 C Határoló thermosztát Max T manual reset: 80 C +/- 5 C SA Automata légtelenítő Jolly típus, 3/8 csatlakozás SC PM Megnevezés Kondenzvíz leeresztő egység Minimum nyomás kapcsoló (differenciál) Tartozékok SR Visszatérő NTC szonda NTC típus, 0 kohm CP Szivattyú egy fűtő egységnek A fűtőegység tartalmazza szállítása 5000 l/h és 4,5 m vízoszlop nyomásra lett beállítva ( T 2 C) VI Biztonsági szelep Ø 3/4 alaptartozék CG Gáz cső Ø 3 karimás cső PN6, alaptartozék CM Előremenő osztó Ø 5 karimás cső PN6, alaptartozék CR Visszatérő gyűjtő Ø 5 karimás cső PN6, alaptartozék 500-as széria BOX 000-es széria es széria BOX

26 Power Plus Box Szabadon álló, modulációs, kondenzációs fűtő egységek, 5 -os fűtési illetve 3 -os gáz osztóval és Ø 0mm füstgáz gyűjtővel, amelyben visszacsapó szelep és kondenzvíz gyüjtő, leeresztő van. Festett acél doboz BELTÉRI telepítésre, ventilátoros levegő bevezetéssel. Hatásfok Európai Direktíva EEC 92/42 szerint. Minimum károsanyag kibocsájtás: class 5 (UNI EN 483). Fűtési klíma görbék beállítási lehetősége a Master Vezérlő egységgel (külön tartozék). Lehetséges bővítés (kaszkád telepítés esetén) egészen 60 egységig. Kaszkád szabályozó a Master Vezérlővel. A füstgáz és a fűtési visszatérő víz közötti hőmérséklet különbség (ΔT) elérheti a 8 C körüli értéket. Visszacsapó szelep beépítve a füstgáz visszaáramlás elkerülése érdekében. Fűtő BOX beltéri telepítéshez Hatásfok Dir. 92/42/EEC cikkszám modell méretek MAG X SZÉL X MÉLY (mm) névleges hőterhelés (kw) Hs névleges hőteljesítmény (kw) Hi KERINGETŐ SZIVATTYÚVAL Power Plus Box 002 P INT 590x900x Power Plus Box 003 P INT 590x700x Power Plus Box 004 P INT 590x700x Elektromos vezérlés kaszkád rendszerhez cikkszám leírás * Master Vezérlő egység (vezérli a fűtő modulokat kaszkádban, tartalmazza a külső érzékelőt) * Minden egyes kaszkád fűtő rendszerhez mellékelni kell egy Master Vezérlő egységet. 26

27 Műszaki adatok Rendszerek Power Plus Box 002 Power Plus Box Power Plus Box LEÍRÁS Power Plus Box 002 P INT Power Plus Box 003 P INT Power Plus Box 004 P INT Készülék tipus B23, B53, B53P, C3, C33, C53, C63 CE homologizációs szám 0085CL0333 Égők száma 2 (x28 kw) 3 (x28 kw) 4 (x28 kw) Méretek és csatlakozások Magasság x Szélesség x Mélység mm 590x900x x700x750 Tömeg üresen kg Víztartalom l Víz osztó-gyűjtő in 5 Gáz osztó-gyűjtő in 3 Füstgáz mm 0 Kondenzvíz gyűjtő mm 50 Teljesítmény és hatékonyság Égéstér hőteljesítmény hiv. (min - max) felső fűtőérték kw 25,5-255,6 25,5-383,4 25,5-5,2 Égéstér hőteljesítmény hiv. (min - max) alsó fűtőérték kw Hasznos hőteljesítmény (80 /60 C) kw 226,8 340,2 453,6 Hasznos hőteljesítmény (50 /30 C) kw 249,8 374,7 499,6 Hasznos hőteljesítmény (60 /40 C) kw 239,6 359,4 479,2 Kondenzátum termelés óránként 00%-on (50-30 C) - gas G20 kg/h 34,4 5,6 68,8 Hasznos hatásfok hiv. alsó fűtőérték (80 C/60 C) % 98,6 98,6 98,6 Hasznos hatásfok hiv. alsó fűtőérték (50 C/30 C) % 08,6 08,6 08,6 Hasznos hatásfok hiv. alsó fűtőérték Tm=50 C (60/40 C) (50 C/30 C) % 04,2 04,2 04,2 Hasznos hatásfok 30%-on hiv. alsó fűtőérték (80 C/60 C) % 99,2 99,2 99,2 Hasznos hatásfok 30%-on hiv. alsó fűtőérték (50 C/30 C) % Hasznos hatásfok 30%-on hiv. alsó fűtőérték Tm=50 C (60 40 C) % Kazánköpeny hőveszteség (Tm=70 C) % 0, 0, 0, Hatásfok osztaly a 92/42/CEE európai uniós irányelvnek szerint Fogyasztás és az elektromos energia Gáz típus II2H3+ Gáz fogyasztás (G20) m 3 /h 2,43 / 24,3 2,43 / 36,5 2,43 / 48,7 Villamos energiaellátás 230V - 50Hz Maximális elektomos áramerősség kw 0,6 0,9,2 Füstgázelvezetési adatok Maximálisan rendelkezésre álló ventilátor nyomás egységenként Pa 500 CO kibocsájtás mg/kwh NOx kibocsájtás 5 Primer fűtő kör Fűtési hőmérséklet szabályozás (min / max) C 20 / 80 Víz működési nyomása max/min bar (kpa) 6 / 0,5 (600/50) Maximális rendelkezésre álló nyomás 5500 l/h tömegáram esetén Pa [m c.a.] 500 [,5] 500-as széria BOX 000-es széria 000-es széria BOX 27

28 Power Plus Box - stand-alone KÜLTÉRI (EXT) BELTÉRI (INT) Szabadon álló, modulációs, kondenzációs fűtő egységek 5 kw teljesítményben, előre összeállított hidraulikai modullal és több zóna fogadására előkészítve. Festett acél doboz BELTÉRI telepítésre, ventilátoros levegő bevezetéssel. Rozsdamentes acél doboz (inox) kültéri telepítésre, ferde tetővel és ventilátoros levegő bevezetéssel. Hatásfok Európai Direktíva EEC 92/42 szerint, biztosítva az alacsony működési költséget. Minimum károsanyag kibocsájtás: class 5 (UNI EN 483). Kompakt méretek. Telepítésre előkészítve. (csak a megfelelő vezetékek csatlakoztatása szükséges) Power Plus Box 00 INT egy szabadon álló, kondenzációs fűt egység beltéri telepítésre (festett). Ez a kompakt készülék telepítésre elő van készítve és tartalmaz:komplett kazánt, szivattyút, amely A energia osztályú besorolású és hidraulikus váltót, ISPESL hidraulikus osztó-gyűjtőt, biztonsági tartozékokkal és füstgáz gyüjtő csövet. A hőteremelő egységek tartalmaznak továbbá: rendszer leeresztő csapot, hőcserélő leeresztő csapot, gáz csapot, kondenzvíz ellenörző idomot, biztonsági szelepet, ventilator, külső hőmérséklet érzékelőt, magas és alacsony hőmérsékletű zónákhoz érzékelőket, használati melegvíz érzékelőt és PB gáz átalaktó készletet Nagyfokú rugalmasság a telepítésnél: a vezérlés tud kezelni 3 független zónát, egy magas hőmérsékletű kör, egy alacsonyabb hőmérsékletű, kevert kör és egy használati melegvízes kör, amely indirekt tároló fűtésének kezelését teszi lehetővé. Speciális kiegészítő tartozék hozzáadásával lehetséges további kevert köröknek a vezérlése. Fűtő BOX beltéri és kültéri telepítéshez Hatásfok Dir. 92/42/EEC cikkszám modell méretek MAG X SZÉL X MÉLY (mm) névleges hőterhelés (kw) Hs névleges hőteljesítmény (kw) Hi KERINGETŐ SZIVATTYÚVAL Power Plus Box 00 INT (5 all inside) 590x900x Power Plus Box 00 EXT (5 all inside) 640x900x

29 Műszaki adatok Rendszerek Power Plus Box 00 INT Power Plus Box 00 EXT LEÍRÁS Power Plus Box 00 INT Power Plus Box 00 EXT Füstgáz elvezetés típus B23, B53, B53p CE homologizációs szám 0085CL0333 Méretek és csatlakozások Magasság x Szélesség x Mélység (Power Plus Box 00 INT) mm 590x898x750 Magasság x Szélesség x Mélység (Power Plus Box 00 EXT) mm 637x898x750 Tömeg üresen kg 40 Víztartalom l 27 Víz osztó-gyűjtő csatlakozás in 2 Gáz osztó-gyűjtő csatlakozás in Füstgáz csatlakozás mm 0 Kondenzvíz gyűjtő csatlakozás mm 50 Teljesítmény és hatásfok Égéstér hőteljesítmény hiv. (min - max) felső fűtőérték kw 25,5 27,8 Égéstér hőteljesítmény hiv. (min - max) alsó fűtőérték kw 23 5 Hasznos hőteljesítmény (80 /60 C) kw 3,4 Hasznos hőteljesítmény (50 /30 C) kw 24,9 Hasznos hőteljesítmény (60 /40 C) kw 9,8 Kondenzvíz képződés óránként kg/h 7,2 Hasznos hatásfok hiv. alsó fűtőérték (80 C/60 C) % 98,6 Hasznos hatásfok hiv. alsó fűtőérték (50 C/30 C) % 08,6 Hasznos hatásfok hiv. alsó fűtőérték Tm=50 C (60/40 C) (50 C/30 C) % 04,2 Hasznos hatásfok 30%-on hiv. alsó fűtőérték (80 C/60 C) % 99,2 Hasznos hatásfok 30%-on hiv. alsó fűtőérték (50 C/30 C) % 09 Hasznos hatásfok 30%-on hiv. alsó fűtőérték Tm=50 C (60 40 C) % 05 Kazánköpeny hőveszteség (Tm=70 C) % 0, Hatásfok osztaly a 92/42/CEE európai uniós irányelvnek szerint Fogyasztás és elektromos áramerősség Gáz típus II2H3+ Gáz fogyasztás (G20) m3/h 2,43 / 2,2 Villamos energiaellátás 230V - 50Hz Maximális elektomos áramerősség kw 0,25 Elektromos védettség IPX4D (for STAINLESS STEEL version only) Maximálisan rendelkezésre álló ventilátor nyomás egységenként Pa 800 CO kibocsájtás mg/kwh NOx kibocsájtás 5 Primer fűtő kör Fűtési hőmérséklet szabályozás (min / max) C Víz működési nyomása max/min bar (kpa) 6 / 0,5 (600/50) Maximális rendelkezésre álló nyomás 5500 l/h tömegáram esetén Pa [m c.a.] 500 [,5] as széria BOX 000-es széria 000-es széria BOX 29

30 5002_00 en 03/4 Riello SpA Magyarországi Fióktelepe 39 Budapest, Lomb u Tel.: Fax: Internet: A Beretta fenntartja magának a jogot, hogy termékei korszerűsítéséből és fejlesztéséből adódó műszaki változás miatt bármikor, előzetes értesítés nélkül módosítsa a dokumentációban található jellemzőket és adatokat. A jelen dokumentáció harmadik személyekkel szemben nem tekinthető szerződésnek.
