1 TERvEzésI és alkalmazási útmutató TETÔ HELYETT MONDD: BRAMAC A MONIER GROUP tagja

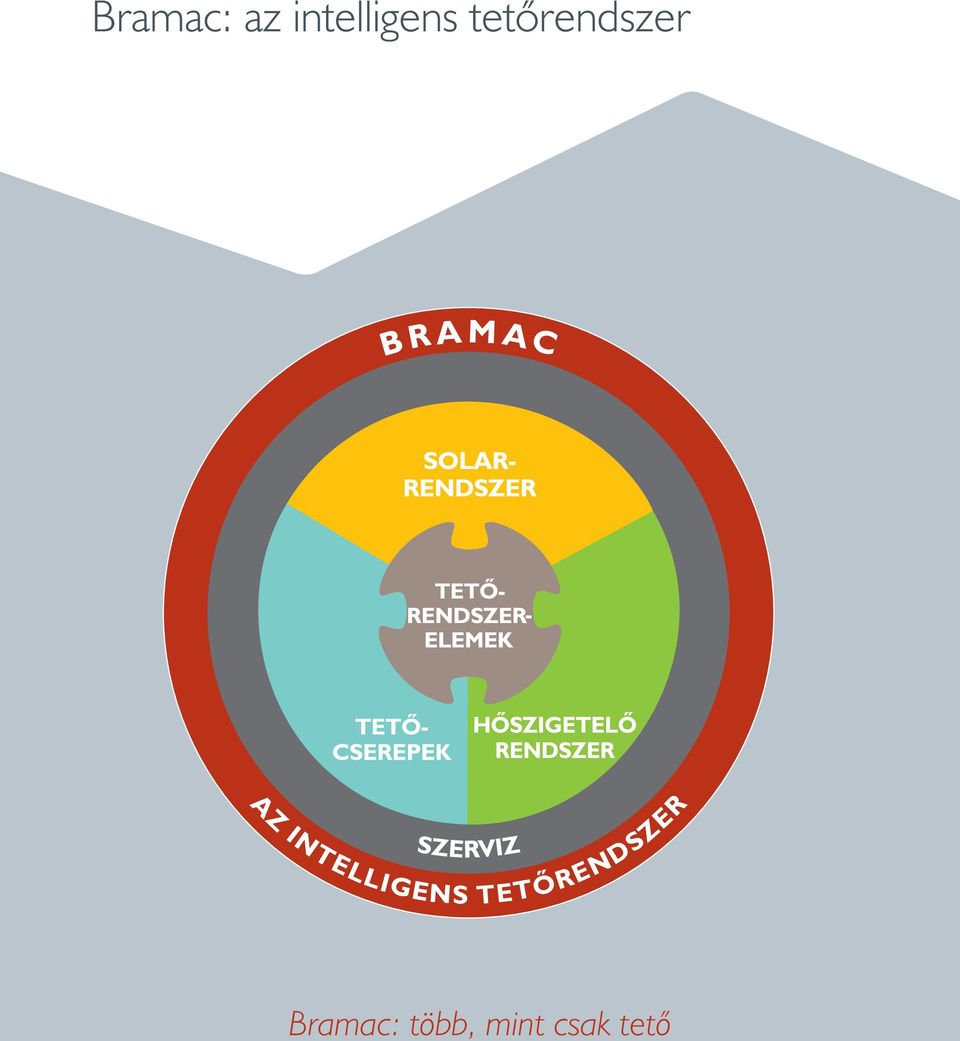

2 Bramac: az intelligens tetôrendszer Bramac: több, mint csak tetô

3 Tartalom Bramac tetõcserepek 2 Tetõ helyett mondd: Bramac 4 Bramac felületek új kategóriái 6 Mivel fedjük tetõinket 8 Bramac Natura Plus 9 Bramac Duna 10 Bramac Római 11 Bramac Classic 12 Bramac Montero 13 Bramac Adria 14 Bramac Reviva 15 Bramac Tectura 16 Bramac Hódfarkú 17 Tetõrendszer termékinformáció Bramac Natura Plus 18 Bramac Duna 19 Bramac Római 20 Bramac Classic 21 Bramac Montero 22 Bramac Adria 23 Tartozékok hullámos tetõcserepekhez 24 Bramac Reviva 25 Bramac Tectura 26 Tartozékok Bramac Reviva és Bramac Tectura tetõcserepekhez 27 Bramac Hódfarkú 28 Tartozékok Bramac Hódfarkú tetõcserepekhez 29 Tartozékok minden tetõcserepekhez 30 Fém ereszcsatorna-rendszer 32 Felhasználás 36 Félcserép 37 Félnyeregtetõ 38 Oromszegély 39 Taréj- és élgerinc 40 Biztonsági tetôhorog 44 Járás a tetõn 45 Hófogás 46 Átszellõzés 47 Tetõáttörés 49 Bevilágítás 53 Rögzítés 54 Vápa 56 Alátéthéjazat 58 Kémény- és falszegély 60 Ereszcsatorna-rendszerek 61 Bramac Therm hõszigetelõ rendszer 62 Alkalmazástechnikai útmutató 66 Átfedés, léctávolság, cserépszükséglet 67 Hullámos, hornyolt tetõcserepek 68 Sík, hornyolt tetõcserepek 69 Bramac Hódfarkú fedések 70 Teljes fedési hossz - Hornyolt hullámos tetõcserepek 71 Szerkezeti szélesség - Hornyolt hullámos tetõcserepek 73 Teljes fedési hossz - Bramac Tectura tetõcserép 74 Szerkezeti szélesség - Bramac Tectura tetõcserép 75 Teljes fedési hossz - Bramac Reviva tetõcserép 76 Szerkezeti szélesség - Bramac Reviva tetõcserép 77 Teljes fedési hossz - Sík horony nélküli tetõcserepek 78 Szerkezeti szélesség - Sík horony nélküli tetõcserepek 79 Terhek, léckeresztmetszetek 80 Szellõzés 81 Hófogás 85 Részlettervek 88 Bramac tetõcserép fedések részletrajzai 89 Eresz 90 Hófogás 94 Oromszegély 96 Taréjgerinc 100 Félnyereg gerinc 102 Vápa 104 Élgerinc 106 Tetõhajlásszög-törés 108 Járócserép 112 Állóablak és tetõcsatlakozás 114 Tetõkibúvó ablak 116 Durovent antennakivezetõ egység 118 Durovent csatornaszellõzõ egység 120 Durovent helyiségkiszellõzõ egység 122 Durovent füstgázkivezetõ egység 124 Tetõsík ablak csatlakozás 126 Falszegély 129 Biztonsági tetõhorog 133 Bramac Therm 1 Íves fedések 142 Íves fedésû függôleges tetônyílás 143 Íves felület fedése 144 Kúpfelület fedésének szerkesztési szabályai 145 Kúpfelület fedésképei 146 Két cserép széles, bekötött német hajlat fedésképe 147 Három cserép széles, bekötött német hajlatfedés 148 1

4 Bramac tetôcserepek Az Ön választása a legszebb formákból Bramac Natura Plus Bramac Duna sötétvörös natúrbarna téglavörös antracit Bramac Montero Bramac Reviva canyon rubinvörös téglavörös rubinvörös téglavörös / Novo gránit sötétvörös antik Bramac Classic antracit Bramac Tectura sötétbarna téglavörös ébenfekete 2 ébenfekete antik

5 6X BUSINESS 5X Bramac Római Bramac Adria téglavörös antik rubinvörös vecchio téglavörös / Protector Plus magico rubinvörös vörösbarna montano sötétvörös sötétbarna antracit Bramac Hódfarkú ébenfekete antik téglavörös A tetõcserepek alapszíneinek ára azonos. Az antik színû tetõcserepek (Bramac Reviva Protector, Bramac Tectura Protector, Bramac Római Protector, Bramac Hódfarkú Protector) a felhasznált anyagok és az egyedi gyártási költségek miatt magasabb áron kerülnek forgalomba. Az antik, vörösbarna, sötétbarna, sötétvörös, canyon, vecchio és montano színû tetõ-cserepeinkhez barna, magico és téglavörös színû cserepünkhöz vörös színû tartozékot ajánlunk. Az antik (Bramac Reviva Protector, Bramac Tectura Protector, Bramac Római Protector, Bramac Hódfarkú Protector) a Bramac Natura Plus és a Bramac Adria tetõcserepeknél ezek sajátossága miatt az egységes felület érdekében 3 5 raklapból keverve fedje a tetõt. A ka ta ló gus ban be mu ta tott ter mé kek szí nei a va ló sá gos szí ne ket a nyom dai tech no ló gia mi att csak megköze lí tô en ad ják vis sza. Vá sár lás elôtt te kint se meg az el adás he lyen be mu ta tott min ta cse re pe ket. 3

6 Tetõ helyett mondd: Bramac Magyarország legismertebb tetômárkája Az építkezôk közel 3 évtizede bíznak a máig is egyedülálló Bramac minôségben. Több mint 900 millió db tetôcserép, 600 ezer családi ház, 600 ezer építkezô jelzi, hogy a Bramac tetôrendszer már bizonyított, úgy az új építkezéseknél mint a felújításoknál. A Bramac a családok otthonainak biztonságáért, az építészeti kultúráért, ha gyo mányaink megôrzésé ért tesz Magyar országon. Iránymutató és vezetõ a tetõinnovációban A Bramac nem csak mondja, hanem tettekkel és tényekkel is bizonyítja, hogy piac veze tô a tetôinnovációban. Novo, Protector, Protector Plus felületi fej lesztéseivel megreformálta a tetô cserepek esz tétikai megjelenését. Solar és Hőszigetelési innovációi többletfunkciót, több - letértéket adnak a tetônek. Rendszerszemléletű, esztétikus, ökologikus tetô fedési rendszerei a fenn tart ható építészetet támogatják. 6X 5X BUSINESS 4

7 Viharálló és garantáltan fagyálló Kevesebb zaj, több nyugalom A mi ígéreteink garantáltan 30 évre szólnak. A Bramac tetôk a legnagyobb vihart és szelet is bírják, hiszen Európa legna gyobb szél csatornájában tesz telik. Szélsôséges idôjárás esetén is a legmagasabb védelmet nyújtják. Magas szilárdságuk révén garantáltan fagyállóak, amelyre a Bramac 30 év új érték és kiegé szítô fagyállósági garanciát nyújt. A Bramac betoncserepek épületfizikai tulajdonságai, méretpontossága révén, lényegesen kevesebb zajt engednek át, mint más tetôfedô anyagok. Egy német zajvédelmi centrum vizsgálta a különféle tetô fedô anyagok akusztikai visel ke dé sét, amelynek során meg állapította, hogy a betoncserepeknek más tetôfedô anyagok hoz képest 3-7 decibellel jobb a zajvédô képes ségük. 5

8 Szép, szebb, legszebb A Bramac felületek új kategóriái Értékteremtô fejlesztéseivel a Bramac új fejezetet nyitott tetôcserepei szépségéért. Bramac Novo: az új színvonal Az új Novo felület paraméterei választ adnak a megnövekedett építkezôi elvárásokra. A hagyományos felületekhez képest fokozott színvédelmet, fokozott UV védelmet nyújt, nagyobb ellenállóságot biztosít a szennyezôdések ellen. 6

9 Bramac Protector: ötszörös védelem A jól ismert Protector felület pedig már bizonyított. Több tízezer tetô jelzi országszerte, hogy a Prote c tor felület nem csupán a környezeti és idôjárási hatásoktól óvja mag a tetôt, de hosszantartó védelmet nyújt a tetôt elcsúfító szennyezôdések, mohásodás színfakulás ellen. Bramac Protector Plus: a minôség csúcsa A Bramac forradalmi technológiája révén a Protector Plus-szal új idôszámítás kezdôdik a tetôcserepek felületi megjelenésében. Az egyedülálló Protector Plus gyártástechnológiája áttörést jelent a tetô cserepek optikai, esztétikai megjelenésében. Finom, sima felülete, elegáns selyemfénye, extrém ellenálló képessége révén a Protector Plus felületû tetôcserepek ma a minôség csúcsát jelentik. 7

10 Mivel fedjük tetôinket? A felelôsség kérdése Egy saját otthon építése sok családnál a biztos jövô gondolatával kapcsolódik össze. Eközben egyre világosabbá válik, hogy a legfontosabb erôforrásaink nem állnak korlátlanul rendelkezésre. Az évszázadok óta mûködô ökológia rendszert súlyos problémák fenyegetik. Ezek a következô generációk jövôjét is kockára teszik. Mindezek tudatában egyre fontosabb az építôanyagok kiválasztásánál az ökológiai fenntarthatóságra figyelni a következô szempontok mentén. A Bramac innovatív termékeivel, tetômegoldásaival a környezettudatos, fenntartható építést támogatja. 8

11 Bramac Natura Plus A természet új színe nagy szilárdságú, anyagában színezett beton Felület: sima, felületkezelt 332x420 mm 4,4 kg/db Fedési szélesség: 30,0 cm Tetôlécméret: min. 24/48 mm Tetôléctávolság*: max.,0 cm Átfedés: min. 8,0 cm Színek átlag 10 db/tetô m 2 * Szegélycserépnél min. 31,5 cm. natúrbarna 9

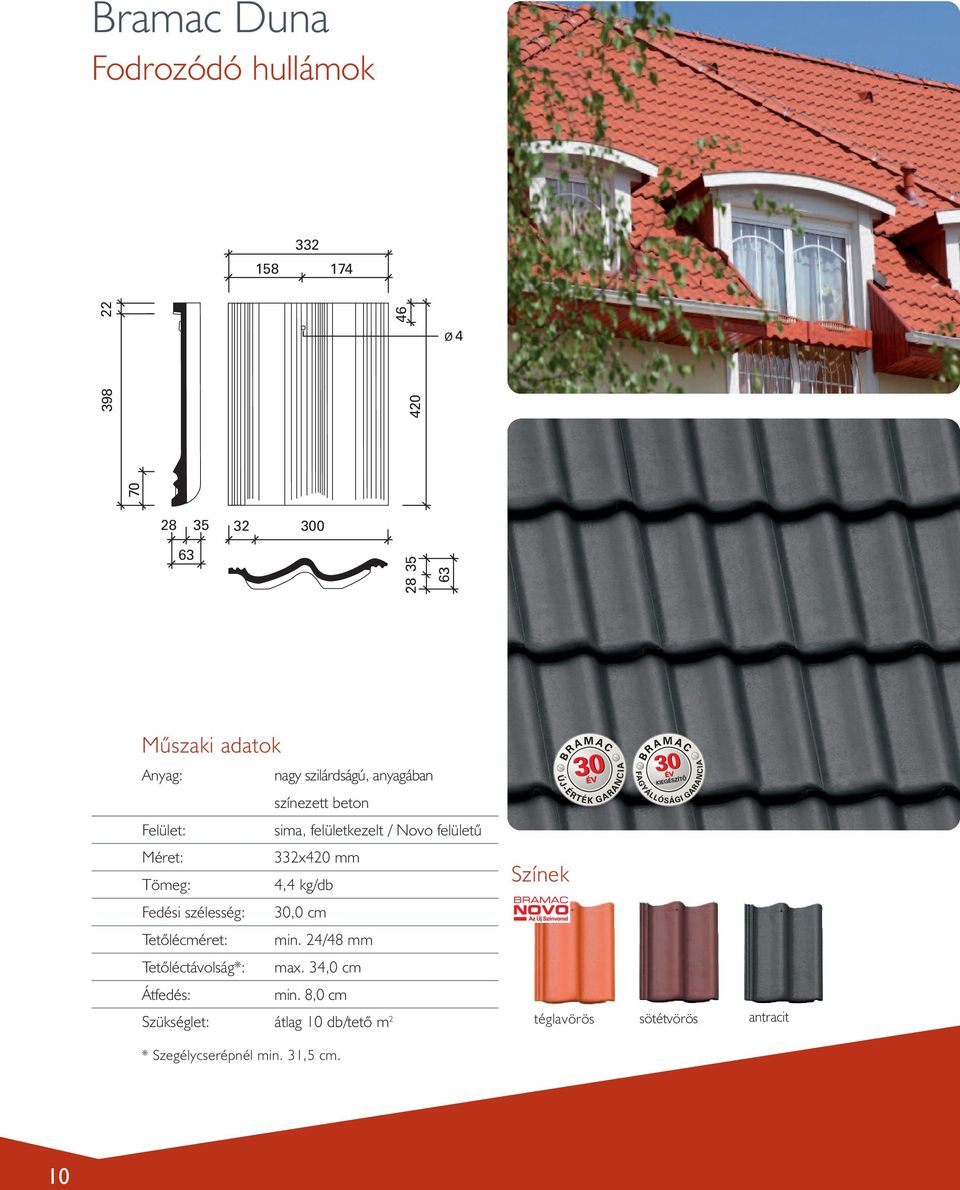

12 Bramac Duna Fodrozódó hullámok nagy szilárdságú, anyagában színezett beton Felület: sima, felületkezelt / Novo felületû 332x420 mm 4,4 kg/db Színek Fedési szélesség: 30,0 cm Tetôlécméret: min. 24/48 mm Tetôléctávolság*: max.,0 cm Átfedés: min. 8,0 cm átlag 10 db/tetô m 2 téglavörös sötétvörös antracit * Szegélycserépnél min. 31,5 cm. 10

13 Bramac Római A szépség mesterhármasa Színek nagy szilárdságú, anyagában színezett beton Felület: sima, felületkezelt / Novo, Protector, Protector Plus felületû 333x420 mm 4,5 kg/db Fedési szélesség: 30,0 cm Tetôlécméret: min. 24/48 mm Tetôléctávolság*: max.,0 cm Átfedés: min. 8,0 cm átlag 10 db/tetô m 2 * Szegélycserépnél min. 31,5 cm. téglavörös rubinvörös sötétvörös antracit antik téglavörös rubinvörös vörösbarna sötétbarna ébenfekete 11

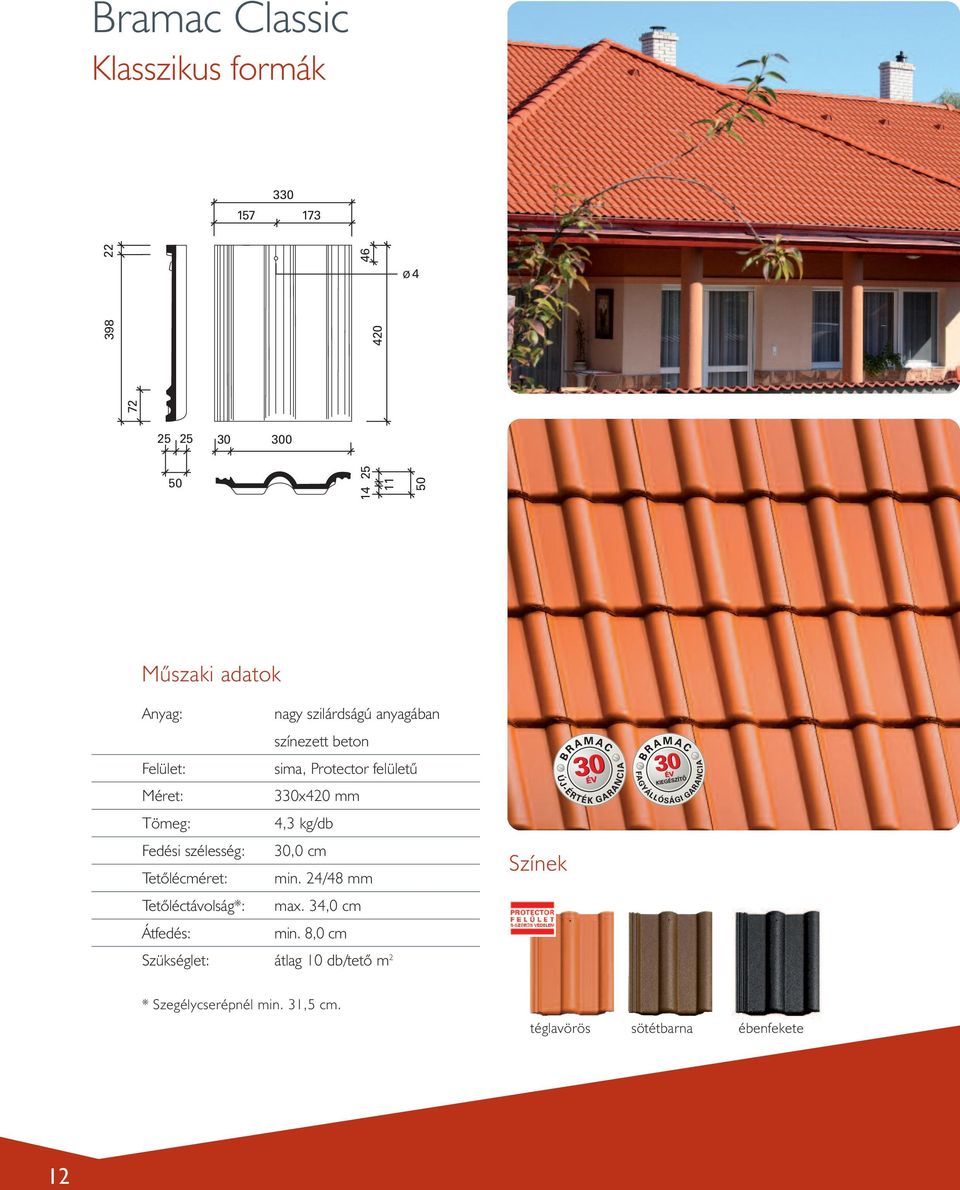

14 Bramac Classic Klasszikus formák Felület: Fedési szélesség: Tetôlécméret: Tetôléctávolság*: Átfedés: nagy szilárdságú anyagában színezett beton sima, Protector felületû 330x420 mm 4,3 kg/db 30,0 cm min. 24/48 mm max.,0 cm min. 8,0 cm Színek átlag 10 db/tetô m 2 * Szegélycserépnél min. 31,5 cm. téglavörös sötétbarna ébenfekete 12

15 Bramac Montero Erôs. Gyönyörû. Legyôzhetetlen Felület: Fedési szélesség: Tetôlécméret: Tetôléctávolság*: Átfedés: nagy szilárdságú, anyagában színezett beton granulált, Protector felületû 330x420 mm 4,3 kg/db 30,0 cm min. 24/48 mm max.,0 cm min. 8,0 cm Színek átlag 10 db/tetô m 2 * Szegélycserépnél min. 31,5 cm. rubinvörös canyon gránit 13

16 Bramac Adria Hamisítatlan déli életérzés nagy szilárdságú anyagában színezett beton Felület: háromrétegû, többszínû, tapinthatóan rusztikus felület 333x420 mm 4,4 kg/db Színek Fedési szélesség: 30,0 cm Tetôlécméret: min. 24/48 mm Tetôléctávolság*: min. 31,5 cm-max.,0 cm Átfedés: min. 8,0 cm-max. 10,5 cm átlag 10 db/tetô m 2 * Szegélycserépnél min. 31,5 cm. magico vecchio montano 14

17 Bramac Reviva A hagyomány újjászületése 32, nagy szilárdságú anyagában színezett beton Felület: sima, felületkezelt Novo, Protector felületû 329x420 mm 4,5 kg/db Fedési szélesség: 30,0 cm Tetôlécméret: min. 24/48 mm Tetôléctávolság*: min. 28,0 cm-max. 31,0 cm Átfedés: min. 11,0 cm-max. 14,0 cm átlag 11 db/tetô m 2 * Szegélycserépnél min. 28,0 cm. Színek téglavörös rubinvörös sötétvörös antracit téglavörös antik 15

18 Bramac Tectura Modern. Idôtálló. Bramac , Ø Felület: Fedési szélesség: Tetôlécméret: Tetôléctávolság: Átfedés: nagy szilárdságú anyagában színezett beton sima, Protector felületû 330x420 mm 4,6 kg/db 30,0 cm 30/50 mm min. 28,0 - max. 31,0 cm min. 11,0 - max. 14,0 cm átlag 11 db/tetô m 2 * Szegélycserépnél min. 28,0 cm. Színek antik ébenfekete 16

19 Bramac Hódfarkú A hagyományos rajzolatú Felület: Fedési szélesség: Fedési módok: Tetôlécméret: Tetôléctávolság: Átfedés: nagy szilárdságú anyagában színezett beton sima, Protector felületû 168x420 mm 2,33 kg/db 17,0 cm kettõsfedés, koronafedés min. 24/48 mm 15,5-17,0 cm min. 8,0 cm Színek db/tetô m 2 téglavörös antik 17

20 Bramac Natura Plus Színek natúrbarna Megnevezés Szükséglet Egység Oldalszám Tetôcserepek 1 Bramac Natura Plus 1/1 10 db/tetô m 2 db 2 Bramac Natura Plus 1/2 szükség szerint db 3 Szegélycserép balos, jobbos 3 db/oromszegély fm db 9 Szellôzôcserép min. 1 db/10 tetô m 2 db 13 Kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 15 Kezdô élgerinccserép szükséges rögzítôkkel 1 db/élgerinc db 16 Elosztó kúpcserép szükséges rögzítôkkel 1 db/kontycsúcs db

21 Bramac Duna Színek téglavörös sötétvörös antracit Megnevezés Szükséglet Egység Oldalszám Tetôcserepek 1 Bramac Duna Novo 1/1 10 db/tetô m 2 db 2 Bramac Duna Novo 1/2 szükség szerint db 3 Szegélycserép balos, jobbos 3 db/oromszegély fm db 9 Szellôzôcserép min. 1 db/10 tetô m 2 db 11 Félnyeregtetô cserép 3,3 db/fm db 12 Félnyeregtetô szegélycserép balos, jobbos szükség szerint db 13 Kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 15 Kezdô élgerinccserép szükséges rögzítôkkel 1 db/élgerinc db 16 Elosztó kúpcserép szükséges rögzítôkkel 1 db/kontycsúcs db

22 Bramac Római Színek téglavörös rubinvörös sötétvörös antracit antik téglavörös rubinvörös vörösbarna sötétbarna ébenfekete Megnevezés Szükséglet Egység Oldalszám Tetôcserepek 1 Bramac Római 1/1 10 db/tetô m 2 db 2 Bramac Római 1/2 szükség szerint db 3 Szgélycserép balos, jobbos 3 db/oromszegély fm db 9 Szellôzôcserép min. 1 db/10 tetô m 2 db 11 Félnyeregtetô cserép 3,3 db/fm db 12 Félnyeregtetô szegélycserép balos, jobbos szükség szerint db 13 Kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 15 Kezdô élgerinccserép szükséges rögzítôkkel 1 db/élgerinc db 16 Elosztó kúpcserép szükséges rögzítôkkel 1 db/kontycsúcs db

23 Bramac Classic Színek téglavörös sötétbarna ébenfekete Megnevezés Szükséglet Egység Oldalszám Tetôcserepek 1 Bramac Classic Protector 1/1 10 db/tetô m 2 db 2 Bramac Classic Protector 1/2 szükség szerint db 3 Szegélycserép balos, jobbos 3 db/oromszegély fm db 9 Szellôzôcserép min. 1 db/10 tetô m 2 db 11 Félnyeregtetô cserép 3,3 db/fm db 12 Félnyeregtetô szegélycserép balos, jobbos szükség szerint db 13 Kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 15 Kezdô élgerinccserép szükséges rögzítôkkel 1 db/élgerinc db 16 Elosztó kúpcserép szükséges rögzítôkkel 1 db/kontycsúcs db

24 Bramac Montero Színek rubinvörös canyon gránit Megnevezés Szükséglet Egység Oldalszám Tetôcserepek 1 Bramac Montero Protector 1/1 10 db/tetô m 2 db 2 Bramac Montero Protector 1/2 szükség szerint db 3 Szegélycserép balos, jobbos 3 db/oromszegély fm db 9 Szellôzôcserép min. 1 db/10 tetô m 2 db 13 Kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 15 Kezdô élgerinccserép szükséges rögzítôkkel 1 db/élgerinc db 16 Elosztó kúpcserép szükséges rögzítôkkel 1 db/kontycsúcs db

25 Bramac Adria Színek magico vecchio montano Megnevezés Szükséglet Egység Oldalszám Tetôcserepek 1 Bramac Adria 1/1 10 db/tetô m 2 db 2 Bramac Adria 1/2 szükség szerint db 3 Szegélycserép balos, jobbos 3 db/oromszegély fm db 9 Szellôzôcserép min. 1 db/10 tetô m 2 db 13 Kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 15 Kezdô élgerinccserép szükséges rögzítôkkel 1 db/élgerinc db 16 Elosztó kúpcserép szükséges rögzítôkkel 1 db/kontycsúcs db

26 Tetôáttörés, padlástér-megvilágítás, járás a tetôn, hófogás hullámos tetôcserepekhez , , , 31 Színek Alapcserép típusok vörös barna antracit rubinvörös Duna, Natura Plus Római, Adria Classic, Montero Megnevezés Szükséglet Egység Oldalszám Tetôáttörés 17 Durovent csatornaszellôzô-egység fóliagyûrûvel 1 db/csatornaszellôzô-kivezetés db 18 Durovent antennakivezetô-egység 1 db/antennakivezetés db 19 Durovent helyiség-kiszellôztetô egység fóliagyûrûvel 1 db/helyiség kiszellôztetés db 20 Durovent füstgázkivezetô-egység (AK116, AK128) 1 db/gázkémény db 21 Durovent csôcsatlakozó 1 db/csatornaszellôzô db 22 Szûkítôidom 1 db/csatornaszellôzô db Padlástér-megvilágítás 23 Átvilágító cserép 1 db/megvilágítóhely db 24 Luminex tetôkibúvó ablak (univerzális) igény szerint db Járás a tetôn 26 Lépcsôfok (41,0 x 24,0 cm) igény szerint db 27 Biztonsági rács (81,5 x 24,0 cm) igény szerint db 28 Biztonsági rács- vagy lépcsôfoktartó elem 2 db/biztonsági rács vagy lépcsôfok db Hófogás 29 Fém hófogó (acél) 1,4 2,5 db/m 2 db 30 Hófogórács (3,0 m-es) +2 db összekötôidom 1 db/3,0 fm db 31 Hófogórácstartó (fém cserép + fém tartó) 1 db/0,9 fm db

27 Bramac Reviva Színek téglavörös rubinvörös sötétvörös antracit téglavörös antik Megnevezés Szükséglet Egység Oldalszám Tetôcserepek 1 Bramac Reviva 1/ db/tetô m 2 db 2 Bramac Reviva 1/2 szükség szerint db 3 Szegélycserép 1/1 balos, jobbos 1,8 db/oromszegély fm db 4 Szegélycserép 3/4 balos, jobbos 1,8 db/oromszegély fm db 9 Szellôzôcserép min. 1 db/10 tetô m 2 db 13 Kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 15 Kezdô élgerinccserép szükséges rögzítôkkel 1 db/élgerinc db 16 Elosztó kúpcserép szükséges rögzítôkkel 1 db/kontycsúcs db

28 Bramac Tectura Színek ébenfekete antik Megnevezés Szükséglet Egység Oldalszám Tetôcserepek 1 Bramac Tectura Protector 1/ db/tetô m 2 db 2 Bramac Tectura Protector 1/2 szükség szerint db 3 Szegélycserép 1/1 balos, jobbos 3,6 db/oromszegély fm db 9 Szellôzôcserép min. 1 db/10 tetô m 2 db 13 Kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 15 Kezdô élgerinccserép szükséges rögzítôkkel 1 db/élgerinc db 16 Elosztó kúpcserép szükséges rögzítôkkel 1 db/kontycsúcs db

29 Tetôáttörés, padlástér-megvilágítás, járás a tetôn, hófogás Bramac Reviva és Bramac Tectura tetôcserepekhez , , 26 25, , 31 Színek Reviva alapcserép Tectura alapcserép vörös barna antracit Megnevezés Szükséglet Egység Oldalszám Tetôáttörés 17 Durovent csatornaszellôzô-egység fóliagyûrûvel 1 db/csatornaszellôzô-kivezetés db 18 Durovent antennakivezetô-egység 1 db/antennakivezetés db 19 Durovent helyiség-kiszellôztetô egység fóliagyûrûvel 1 db/helyiség kiszellôztetés db 20 Durovent füstgázkivezetô-egység (AK116, AK128) 1 db/gázkémény db 21 Durovent csôcsatlakozó 1 db/csatornaszellôzô db 22 Szûkítôidom 1 db/csatornaszellôzô db Padlástér-megvilágítás 24 Luminex tetôkibúvó ablak (univerzális) igény szerint db Járás a tetôn 25 Fém járócserép kengyellel (alumínium) igény szerint db 26 Lépcsôfok (41,0 x 25,0 cm) (alumínium) igény szerint db 27 Biztonsági rács (89,5 x 25,0 cm) (alumínium) igény szerint db Hófogás 29 Fém hófogó (acél) 1,4 2,5 db/m 2 db 30 Hófogórács (3,0 m-es) +2 db összekötôidom 1 db/3,0 fm db 31 Hófogórácstartó (fém cserép + fém tartó) 1 db/0,9 fm db

30 Bramac Hódfarkú , Színek téglavörös antik Megnevezés Szükséglet Egység Oldalszám Betoncserepek 1 Bramac Hódfarkú Protector 1/ db/tetô m 2 db 3 Szegélycserép (univerzális) 3 db/fm db 5 Ereszcserép 6 db/eresz fm db 6 Taréjcserép (kettôs fedéshez) 12 db/taréjgerinc fm db 8 Szellôzô fedôcserép (kettôs fedéshez) 1 db/szellôzôegység db 9 Szellôzôcserép 2,5 db/10 tetô m 2 db 10 Szellôzô alapcserép 1 db/szellôzôegység db 13 Kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 14 Kis kúpcserép kúpcseréprögzítôvel 2,5 db/gerinc fm db 15 Kezdô élgerinccserép szükséges rögzítôkkel 1 db/élgerinc db 16 Elosztó kúpcserép szükséges rögzítôkkel 1 db/kontycsúcs db

31 Tetôáttörés, padlástér-megvilágítás, járás a tetôn, hófogás Bramac Hódfarkú tetôcseréphez , , 26 25, , 31 Megnevezés Szükséglet Egység Oldalszám Tetôáttörés 17 Durovent csatornaszellôzô-egység fóliagyûrûvel 1 db/csatornaszellôzô-kivezetés db 18 Durovent antennakivezetô-egység 1 db/antennakivezetés db 19 Durovent helyiség-kiszellôztetô egység fóliagyûrûvel 1 db/helyiség kiszellôztetés db 20 Durovent füstgázkivezetô-egység (AK116, AK128) 1 db/gázkémény db 21 Durovent csôcsatlakozó 1 db/csatornaszellôzô db 22 Szûkítôidom 1 db/csatornaszellôzô db Padlástér-megvilágítás 23 Átvilágító cserép min. 5 db/megvilágítóhely db 24 Luminex tetôkibúvó ablak (univerzális) igény szerint db Járás a tetôn 25 Fém járócserép kengyellel (alumínium) 2 db/biztonsági rács vagy lépcsôfok db 26 Lépcsôfok (41,0 x 25,0 cm) (alumínium) igény szerint db 27 Biztonsági rács (89,5 x 25,0 cm) (alumínium) igény szerint db Hófogás 29 Fém hófogó (acél) 1,4 2,5 db/m 2 db 30 Hófogórács (3,0 m-es) +2 db összekötôidom 1 db/3,0 fm db 31 Hófogórácstartó (fém cserép + fém tartó) 1 db/0,85 fm db

32 Tartozékok minden tetôcseréphez 32, 37 33, a 39 b 40, , 44 39, Megnevezés Szükséglet Egység Oldalszám Tetôfóliák 32 Bramac Veltitech 120 párazáró tetôfólia tetô m % (75 m 2 /tekercs) m 2 33 Bramac Pro Plus páraáteresztô tetôfólia tetô m % (75 m 2 /tekercs) m 2 Bramac Universal ECO-2S páraáteresztô tetôfólia ragasztósávval tetô m % (75 m 2 /tekercs) m 2 35 Bramac Clima Plus 2S páraáteresztõ, hôtükrös tetôfólia ragasztósávval tetô m % (75 m 2 /tekercs) m 2 36 Bramac Membran 100 2S belsô oldali párazáró tetôfólia ragasztósávval tetô m % (75 m 2 /tekercs) m 2 37 Univerzális ragasztószalag tetôfóliához 1 tekercs /50,0 fm tekercs Durovent rendszer elemei vörös, sötétbarna, antracit és rubinvörös színekben 38 Átvezetô csô fekete db 39 a.) Mûanyag alapcserép (Natura Plus, Duna, Montero, Római, Classic, Adria) db 39 b.) Mûanyag alapcserép (Reviva, Tectura, Hódfarkú) db 40 Csatornaszellôzô feltét db 41 Esôvédô-sapka csatornaszellôzôhöz db 42 Antennakivezetô feltét db 43 Helyiség-kiszellôztetô feltét db 44 Esôvédô helyiség-kiszellôztetôhöz db 45 Füstgázkivezetô feltét db 46 Fóliagyûrû-szett db Wakaflex kémény- és falszegély vörös, sötétbarna és antracit színekben 47 Wakaflex kémény- és falszegély 1 tekercs/5,0 fm tekercs 48 Szegélylemez 12 db beütôdübellel 1 db/2,4 fm db 49 Tömítôanyag (szilikonmentes) kinyomó nélkül 1 tubus/kémény tubus

33 Tartozékok minden tetôcseréphez , , , 65, Megnevezés Szükséglet Egység Oldalszám Tartozékok eresz, gerinc, vápa kialakításához 50 Szellôzôszalag 1 tekercs/5,0 eresz fm tekercs 51 Taréjgerincszalag 1 tekercs/5,0 taréj fm tekercs 52 Lezárófésû 1 db/eresz fm db 53 Szellôzôléc 1 db/eresz fm db 54 Univerzális taréjgerinc kúpalátét 1 db/taréjgerinc fm db 55 Bramac EcoRoll univerzális kúpalátét 1 tekercs/5,0 taréj vagy élgerinc fm tekercs 56 BasicRoll univerzális kúpalátét 1 tekercs/5,0 taréj vagy élgerinc fm tekercs 57 FigaRoll Plus univerzális kúpalátét 1 tekercs/5,0 taréj vagy élgerinc fm tekercs 58 Bramac szegtömítô szalag 1 tekercs/25 fm ellenléc tekercs 59 Kúpcseréplezáró igény szerint db 60 Rögzítôkarom (vágott cserepekhez) igény szerint db 61 Cseréprögzítô kapocs (30mm-es) 45 felett 6-19 db/m 2 db 62 Viharkapocs 45 felett 3,3 10 db/m 2 db 63 Profilo S fém vápa (acél) 1 db/2,0 vápa fm db 64 Vario vápaelem rögzítõvel (alumínium) 1 db/1,5 vápa fm db 65 Vápaszegély 2 db/vápa fm db 66 Vápalezáró szalag (0,5 m/db) 1 db/vápacsatlakozás db 67 Biztonsági tetôhorog igény szerint db Gerincléctartó* 1 db/0,7 gerinc fm db Horganyzott szeg 2,8x50 mm* igény szerint kg Horganyzott szeg 3,1x75 mm* igény szerint kg Profilo S fém vápa-adapter * igény szerint db Rögzítôcsavar (kezdô- vagy elosztó kúpcseréphez)* igény szerint db Kúpcseréprögzítô* 1 db/kúpcserép db * Fotó nélkül

34 Fém ereszcsatorna-rendszer 6 1, Színek vörös sötétbarna , 13 antracit 4 külsô belsô

35 Fém ereszcsatorna-rendszer Megnevezés Szükséglet Egység Oldalszám Ereszcsatorna NA 150 ha a tetôfelület vízszintes vetülete: m 2 / lefolyócsô 1 Ereszcsatorna 2,0 m-es szükség szerint db 2 Ereszcsatorna 4,0 m-es szükség szerint db 3 Összekötô idom 1 db/ereszcsatorna-csatlakozás db 4 Csatornaszöglet külsô, belsô 1 db/csatornaszöglet db 5 Csatornaszöglet egyedi 1 db/csatornaszöglet db 6 Véglezáró elem szükség szerint db 7 Betorkoló csonk NA db/lefolyócsô-csatlakozás db 8 Csatornatartó 200-as 1 db/max. 0,8 eresz fm db 9 Csatornatartó 300-as 1 db/max. 0,8 eresz fm db 10 Csatornatartó homlokdeszkára 1 db/max. 0,8 eresz fm db 11 Cseppentôlemez 2,0 m-es 1 db/2,0 eresz fm db Lefolyócsô NA Lefolyócsô 1,0 m-es szükség szerint db 13 Lefolyócsô 3,0 m-es szükség szerint db 14 Lefolyócsô-könyökelem 72 -os szükség szerint db 15 Lefolyócsô lábazati elem szükség szerint db 16 Lefolyócsô-elágazás 72 -os 1 db/lefolyócsô-elágazás db 17 Toldóelem 1 db/lefolyócsôtoldás db 18 Lefolyócsô-csatlakozó csapadékcsatornához 1 db/csatlakozás db 19 Kifolyóelem esôvízgyûjtôhöz 1 db/esôvízgyûjtô db 20 Állványcsô perem szükség szerint db 21 Csôbilincs 140 mm-es csavarszárral 1 db/max. 2,0 lefolyócsô fm db 22 Csõbilincs 200 mm-es csavarszárral 1 db/max. 2,0 lefolyócsô fm db 23 Csõbilincs 140 mm-es tüskével 1 db/max. 2,0 lefolyócsô fm db 24 Csõbilincs 200 mm-es tüskével 1 db/max. 2,0 lefolyócsô fm db 25 Javítófesték (stift) /fotó nélkül/ szükség szerint db 26 Csatornatartó-hajlító szerszám /fotó nélkül/ szükség szerint db 27 Lombrács (fekete) 1db/0,4 m db 28 Táblalemez 1x2 m /fotó nélkül/ szükség szerint db

36 Stabicor ereszcsatorna-rendszer 9 1, 2 3 réz-szín , , 24, 25,

37 Stabicor ereszcsatorna-rendszer Megnevezés Szükséglet Egység Oldalszám Ereszcsatorna NA 125, ha a tetôfelület vízszintes vetülete: m 2 /lefolyócsô 1 Ereszcsatorna 2,0 m-es szükség szerint db 2 Ereszcsatorna 4,0 m-es szükség szerint db 3 Összekötô idom 1 db/ereszcsatorna-csatlakozás db 4 Csatornaszöglet külsô, belsô 1 db/csatornaszöglet db 5 Csatornaszöglet egyedi 1 db/csatornaszöglet db 6 Véglezáró elem szükség szerint db 7 Betorkoló csonk NA db/lefolyócsô-csatlakozás db 8 Állítható betorkolás NA db/lefolyócsô-csatlakozás db 9 Csatornatartó (horganyzott és festett) 1 db/max. 0,8 eresz fm db 10 Ereszlemez 2,0 m-es 1 db/2,0 eresz fm db 11 Ereszlemez rögzítô 4 db/ereszlemez db Ereszcsatorna NA 150, ha a tetôfelület vízszintes vetülete: m 2 /lefolyócsô 1 Ereszcsatorna 2,0 m-es szükség szerint db 2 Ereszcsatorna 4,0 m-es szükség szerint db 3 Összekötô idom 1 db/ereszcsatorna-csatlakozás db 4 Csatornaszöglet külsô, belsô 1 db/csatornaszöglet db 5 Csatornaszöglet egyedi 1 db/csatornaszöglet db 6 Véglezáró elem szükség szerint db 7 Betorkoló csonk NA db/lefolyócsô-csatlakozás db 8 Állítható betorkolás NA db/lefolyócsô-csatlakozás db 9 Csatornatartó (horganyzott és festett) 1 db/max. 0,8 eresz fm db 10 Ereszlemez 2,0 m-es 1 db/2,0 eresz fm db 11 Ereszlemez rögzítô 4 db/ereszlemez db Lefolyócsô NA Lefolyócsô 0,5 m-es szükség szerint db 24 Lefolyócsô 1,0 m-es szükség szerint db 25 Lefolyócsô 2,0 m-es szükség szerint db 26 Lefolyócsô 4,0 m-es szükség szerint db 27 Lefolyócsô-könyökelem 15 -os szükség szerint db 27 Lefolyócsô-könyökelem 45 -os szükség szerint db 27 Lefolyócsô-könyökelem 67 -os szükség szerint db 28 Lefolyócsô-sarokelem 30 -os szükség szerint db 29 Lefolyócsô-elágazás 45 -os NA db/lefolyócsô-elágazás db 30 Toldóelem 1 db/lefolyócsôtoldás db 31 Lefolyócsô-csatlakozó csapadékcsatornához 1 db/csatlakozás db 32 Kifolyóelem esôvízgyûjtôhöz 1 db/esôvízgyûjtô db 33 Csôbilincs (horganyzott és festett) 1 db/max. 2,0 lefolyócsô fm db Csatornatartó-hajlító szerszám /fotó nélkül/ db 35

38 36 Felhasználás, mûszaki adatok Rendszerelemek

39 Tetõcserepek Félcserép Tetôcserép 1/2 Szegélycserepekkel kialakított nyeregtetôknél fedési szélességtôl függôen szükség lehet félcserép alkal - mazására is. Felhasználható ezen kívül éleknél, vápáknál, tetõfelépítményeknél és tetôáttöréseknél a rögzíthetôség javítására, valamint a vágási munkák csökkentésére. A félcserepek alkalmazásánál ügyelni kell arra, hogy a fedési szélesség osztható legyen 15,0 cm-el! Ebbôl a méretbôl 5 cm-t levonva megkapható a burkolt ácsszerkezeti szélessége. Félcserép használatával az élek vápák kialakításánal a nehezen rögzíthetõ, könnyen kimozduló cserépdarabok helyett, nagyobb biztonságosan felhelyezhetõ és rögzíthetõ vágott cserepek építhetünk be Bra mac Tectura tetôcserép 1/2 A hor nyolt sík Bra mac Tectura te tõ cse re pe ket az egyen le tes fe dés kép ki ala kí tá sa és a jobb víz el ve ze tés ér de ké ben, kö tés ben kell el he lyez ni. Eh hez szük séges félcse rép is. A tel jes fe dé si szé les ség vál to za tos ki ala kí tá sá hoz és a vá gott cse re pek vi har ál ló rög zí té sé hez szin tén szük sé - ges fél cse rép. Félcse rép re van szük ség ak kor is, ha olyan rend szer ele - met hasz ná lunk mely nek alap cse re pe 1/2 mé re tû. Bra mac Reviva tetôcserép 1/2 A hor nyolt sík Bra mac Reviva te tõ cse re pe ket az egyen - le tes fe dés kép ki ala kí tá sa és a jobb víz el ve ze tés ér de ké - ben, kö tés ben kell el he lyez ni. Eh hez szük séges félcse - rép is. A tel jes fe dé si szé les ség vál to za tos ki ala kí tá sá hoz és a vá gott cse re pek vi har ál ló rög zí té sé hez szin tén szük sé - ges fél cse rép. Félcse rép re van szük ség ak kor is, ha olyan rend szer ele - met hasz ná lunk mely nek alap cse re pe 1/2 mé re tû. nagyszilárdságú, anyagában nagyszilárdságú, anyagában nagyszilárdságú, anyagában is színezett beton is színezett beton is színezett beton a cseréptípusoknak a cseréptípusoknak a cseréptípusoknak megfelelô megfelelô megfelelô Cseréptipusok: Montero, Cseréptípusok: Bramac Tectura Cseréptípusok: Bramac Reviva Classic Protector, tetôcserép tetôcserép Római, Bramac Adria, 180x420 mm 180x420 mm Natura Plus, 2,2 kg/db 2,2 kg/db Duna Novo tetôcserép Fedési szélesség: 15,0 cm Fedési szélesség: 15,0 cm 180x420 mm a tetô alakjától és a tetô alakjától és 2,40 kg/db méretétôl függ méretétôl függ Fedési szélesség: 15,0 cm a tetô alakjától és méretétôl füg 37

40 Félnyeregtetõ, oromszegély Félnyeregtetô cse rép A félnyeregtetôk fe dé sé hez ajánl ha tó idom cse re pek, me lyek kel a félnyereg-gerinc ki ala kí tá sa egy sze rû en kivitelezhetô, al kal ma zá suk biz ton sá gos meg ol dást és egy sé ges fe dés ké pet ered mé nyez. A te tõ cse re pek rög zí té se a félnyereg-szoknyák hor nya i - ban ta lál ha tó ru gal mas anyag ból ké szült át ve ze tõ fu ra to - kon át be haj tott rozsdamentes csa va rok kal tör té nik. A rög zí tõ csa va rok így fe det ten ma rad nak, ez a meg ol - dás nem csak esz té ti kus, de vi har- és kor ró zió ál ló is. Félnyeregtetô szegélycserép Balos és jobbos kivitelben készül az oromszegély és félnyeregtetô gerinc csatlakozás lezárásához. A te tõ cse re pek rög zí té se a félnyereg-szoknyák hor nya i - ban ta lál ha tó ru gal mas anyag ból ké szült át ve ze tõ fu ra to - kon át be haj tott hor gany zott csa va rok kal tör té nik. A rög zí tõ csa va rok így fe det ten ma rad nak, ez a meg ol - dás nem csak esz té ti kus, de vi har- és kor ró zió ál ló is. Szegélycserép hullámos, hornyolt tetôcserepekhez Alkalmazásával az oromszegélyek egységes fedésképet nyújtó és egyszerû kivitelezése biztosítható, ha a léctávolság legalább 31,5 cm. Jobbos és balos kivitelben, két szeglyukkal készül. Minden esetben korrózió- és viharállóan rögzítendô! 11 cm nagyszilárdságú, anyagában nagyszilárdságú, anyagában nagyszilárdságú, anyagában is színezett beton is színezett beton is színezett beton a cseréptípusoknak a cseréptípusoknak a cseréptípusoknak megfelelô megfelelô megfelelô Cseréptípusok: Classic Protector, Cseréptípusok: Római, Cseréptípusok: Montero, Natura Plus, Duna Novo, Classic Protector, Classic Protector, Római tetôcserép Duna Novo tetôcserép Duna, Római, Adria 330x420/100 mm 330x420 mm 330x420/110 mm 6,25 kg/db 9,00 kg/db 6,70 kg/db Fedési szélesség: 30,0 cm Fedési szélesség: 33,0 cm balos Fedési szélesség: 33,0 cm balos kb. 3,3 db/gerinc fm 30,0 cm jobbos 30,0 cm jobbos 1db/orom-gerinc kb. 3 db/ orom fm, csatlakozás léctávolságtól függôen Léctávolság: 31,5,0 cm Szeglyuk átmérô: 4 mm 38

41 Oromszegély Sze gély cse rép sík, ho rony nél kü li be ton cse re pek hez Al kal ma zá sá val biz to sít ha tó a Hód far kú be ton cse rép pel fe - dett tetôk orom sze gé lyé nek egy sé ges fe dés ké pet nyúj tó, egy sze rû és gyors ki vi te le zé se. Szim met ri kus ki ala kí tá sa mi att egy aránt al kal maz ha tó job bos vagy ba los elem ként. A szegélycserep két szeg lyuk kal ké szül. Min den eset ben kor - ró zió - és vi har ál ló an rögzítendô! Sze gély cse rép sík hor nyolt te tõ cse rép hez 3/4*, 1/1 A sík hor nyolt te tõ cse re pek orom sze gé lye i nek rend szer - be il lõ le zá rá sá ra szol gál. Nye reg te tõ nél el he lyez he tõ szim met ri ku san vagy aszim - met ri ku san is, de min den képp so ron ként vál ta koz va. A fel he lye zés tõl füg gõ en (esetleg 1/2 cse rép pel ki egé szít ve) több lép csõ ben vál to zik a te tõ tel jes fe dé si szé les sé ge. Min den eset ben rozsdamentes csa va rok kal kell rög zí te ni. Al kal ma zá sa min. 28,0 cm léc tá vol ság ese tén le het sé ges. Sze gély cse rép sík hor nyolt te tõ cse rép hez 3/4*, 1/1 A sík, hornyolt tetõcserepek oromszegélyeinek rendszerbe illõ lezárására szolgál. Nyeregtetõ esetében, a szegélycserepek mellé közvetlenül 1-1 db félcserepet kell elhelyezni minden második sorban, így biztosítva az egyenletes fedésképet, valamint a kötésben történõ elhelyezést a jobb vízelvezetés érdekében. A szegély - cserepeket minden esetben viharállóan kell rögzíteni!, alkalmazásuk min. 28,0 cm léctávolság esetén lehetséges. * Bramac Tectura Protector tetõcserépnél csak 1/1 szegély cserép kapható, a kötésben történõ elhelyezést félcseréppel kell biztosítani. alkalmazásukkor ügyeljünk a szerkezeti szélesség pontos meghatározására gyors, egyszerû kivitelezés, pénzt és idõt spórolunk meg vele, amit a bádogos munkára fordítanánk nagyszilárdságú, anyagában nagyszilárdságú, anyagában is nagyszilárdságú, anyagában is is színezett beton színezett beton színezett beton a cseréptípusoknak a cseréptípusoknak a cseréptípusoknak megfelelô megfelelô megfelelô Cseréptípusok: Bramac Hódfarkú Cseréptípusok: Bramac Reviva Cseréptípusok: Bramac Tectura 111x111x420 mm 3/4 225/255x420x85 mm 1/1 300/330x420x85 mm 2,90 kg/db 1/1 300/330x420x85 mm 1/1 5,4/5,8 kg/db Szeglyuk átmérô: 4 mm 3/4 4,1/4,4 kg/db Fedési 1/1 30,0/33,0 cm kb. 3 db/ orom fm 1/1 5,6/5,9 kg/db szélesség: Léctávolság: 15,5 17,0 cm, ill. Fedési 3/4 22,5/25,0 cm Reviva tetôcserép esetén korona (lovag)fedésnél szélesség: 1/1 30,0/33,0 cm 1,8/1,8 db/fm 31,0-32,0 cm 1,8/1,8 db/fm minden 2. sorban, minden 2. sorban Tectura tetôcserép esetén jobbos/balos 3,6 db/fm 39

42 Taréj- és élgerinc Kúp cse rép A ge rin cek kó nu szos ki ala kí tá sú fedôeleme. Be épí té se a ge rinc jellegétôl függô alá tét ele met igé - nyel. Ezek: az uni ver zá lis kúp alá té tek vagy a ta réj ge rinc sza lag. A ge rinc léc hez kúpcseréprögzítôvel és kor ró - zió ál ló sze ge zés sel, csa va ro zás sal rög zít ve vi har ál ló ge - rinc kép zés ké szít he tõ. Gerincléctartó A kúpcserepeket tartó gerincléc elhelyezésére és rögzítésére alkalmas, speciális fejû, nagy méretû szeg. A gerincléctartó pontos magasságának meghatározásához segítséget nyújt a 67. oldalon található táblázat. Kúpcseréplezáró A ta réj- vagy élgerincet le zá ró, mû anyag elem. Meg gá - tol ja a ma da rak be ju tá sát, egyút tal kiegészítô szellôzést is biz to sít. A ge rinc léc hez kor ró zió és vi har ál ló mó don rögzítendô! A gerincléc túl alacsony beállítása egyenetlen él- és gerincvonalat eredményezhet nagy szilárdságú, horganyzott acél anyagában színezett anyagában is színezett Felhasználása: taréj-, élgerincnél PVC beton 3,0x5,0x21,0 cm vörös, barna, fekete a cseréptípusoknak 0,15 kg/db 0,10 kg/db megfelelô 1 db /0,7 gerinc fm 1 db/gerincvégzôdés Felhasználása: valamennyi cseréptípushoz 250/218x450 mm 4,80 kg/db Fedési hossz: 40,0 cm Szeglyuk átmérô: 4 mm 2,5 db/ gerinc fm 40

43 Taréj- és élgerinc Kezdô élgerinccserép Az élgerincek leg al só le göm bö lyí tett vé gû kúp cse re - pe, mely nek al kal ma zá sá val egy sze rûbb a ge rinc kép zés és egy sé ge sebb a fe dés kép, mint kúpcseréplezáróval és kúp cse rép pel. Rögzítôcsavarral va la mint kúpcserép-rögzítôvel vi har ál - ló an rögzítendô! Elosztó kúpcserép Kon tyolt te tõ nél a két él- és a ta réj ge rinc ta lál ko zá sá nak esz - té ti kus és víz zá ró le zá rá sát biz to sít ja. Vi har ál ló rög zí té se rögzítõcsavarral és két da rab kúpcseréprögzítõvel biz to sít - ha tó. Ta réj cse rép A Hód far kú kettôs fe dés nél a legfelsô sor ban rö vi debb hosszmé re té vel biz to sít - ja a fe dés tö ret len rit mu sát, a fe dés kép egy sé ges sé gét. Ko ro na- vagy lo vag fe dés nél nem al kal maz ha tó! Kúpcserép Kúpcseréprögzítô Rögzítôcsavar Élgerinc Gerincléc Taréjgerinc Gerincléctartó Kezdô élgerinccserép Élgerinc nagyszilárdságú, anyagában nagyszilárdságú, anyagában nagyszilárdságú, anyagában is színezett beton is színezett beton is színezett beton a cseréptípusoknak a cseréptípusoknak a cseréptípusoknak megfelelô megfelelô megfelelô Felhasználása: valamennyi Felhasználása: valamennyi Cseréptipusok: Bramac Hódfarkú cseréptípushoz cseréptípushoz 168x301 mm 250/218x450 mm 4,50 kg/db 1, 70 kg/db 4,75 kg/db Szeglyuk átmérô: 5 mm Fedési szélesség: 17, 0 cm Fedési hossz: 40,0 cm 1 db/kontycsúcs 6 db/fm, Szeglyuk átmérô: 4 mm 12 db/ taréjgerinc fm kúpcseréprögzítôhöz, (kétoldalon) 5 mm rögzítôcsavarhoz 1db/ élgerinc 41

44 Taréj- és élgerinc Ereszcserép A Hódfarkú fedéseknél az eresz vonalában, az elsô fedôsorban kerül elhelyezésre. Egyenes vonalú alsó élével az ereszcsatorna és a fedés közti távolságot csökkentve - a csapadékvíz jobb elvezetését biztosítja. Két szeglyukkal készül Uni ver zá lis ta réj ge rinc kúp alá tét A cse re pek hul lá mai és a kúp cse re pek kö zöt ti ré se ket le zá ró elem, mely a hor nyolt tetôcseréppel készülô fe dé - sek nél lehetôvé te szi a ta réj ge rinc idôjárásálló, gyors és esz té ti kus ki ala kí tá sát. A ré sek zá rá sát a hos szan ti élek men 338 tén elhelyezkedô ru gal mas filc- fésû biz to sít ja, mely el he lye zés kor a cse - re pek hul lá ma i ra fe szül ve meg gá tol ja a csapóesô és por hó be ju tá sát. A ge rinc átszellôztetését se gí tik az elem nagy ke reszt - met sze tû szellôzônyílásai. A ha bar csos el he lye zés sel szem ben gyors és tar tós meg ol dás. Kor ró zió és vi har ál ló mó don a ge rinc léc hez rögzítendô! Taréjgerinc szalag A sík tetôcserepek és a kúpcserepek közötti kisebb réseket lezáró, de a fedés átszellôzését is biztosító - tekercsben forgalmazott - szalag. A habarcsos elhelyezéssel szemben gyors és tartós megoldás. Korrózió és viharálló módon a gerincléchez rögzítendô! LT LT LT LT LT LT * 168 Cseréptípusok: Fedési szélesség: Szeglyuk átmérô: anyagában és felületén színezett beton a cseréptípusoknak megfelelõ Bramac Hódfarkú 168x270 mm 1,60 kg/db 17,0 cm 4 mm 368 kb. 6 db/eresz fm modifikált PVC vörös, barna, fekete Felhasználása: Fedési hossz: Szellôzô keresztmetszet oldalanként: Montero, 52 Classic Protector, Duna, Római, Adria, Natura Plus 110,0 cm 102, 0 cm 190 cm 2 /fm 52 1 db/gerinc fm lágy PVC fekete Felhasználása: Hódfarkú Protector betoncserepekhez Reviva, Tectura 24,0 cm széles, 5,0 m hosszú tekercs 2,90 kg/tekercs Szellôzô 50 cm 2 /fm keresztmetszet oldalanként: 1 tekercs/5fm

45 Taréj- és élgerinc Bramac EcoRoll Univerzális kúpalátét Gaz da sá gos ki ala kí tá sú, te ker cses kúp alá tét, fém ol - dal sá vok kal. A kö zép sõ polipropilénsáv in ten zív át - szel lõ zést biz to sí tó 3 mm át mé rõ jû lyu kasz tá sok kal ké szül. Por hó men tes zá rás ról az ön ta pa dó butilcsíkok gon dos kod nak. Ba sicroll Uni ver zá lis kúp alá tét A te kercs ben for gal ma zott elem há rom kü lön bö zõ anya gú (hos szan ti) rész bõl áll. A kö zép sõ po lip ro pi lén rögzítõsáv fel sõ fe lü le tén lé - võ je lö lés az egye nes vo na lú el he lye zést se gí ti. E mel lett ké tol dalt, a ge rin cek nél szük sé ges át szel lõ - zést pá ra át eresz tõ filc bõl ké szült szel lõ zõ sáv biz to sít - ja. A szél sõ re dõ zött alu mí ni um ol dal sáv al só fe lü le - tén lé võ 2 cm szé les, a ta pa dást és az esõbiztos, por hó men tes zá rást biz to sí tó butil ön ta pa dó csí ko - kat le húz ha tó szil iko nos fó lia vé di. Ta réj- és élgerincre egy aránt al kal mas. Szá raz, por - men tes fe lü let re he lyez he tõ. FigaRoll Plus Uni ver zá lis kúp alá tét A ta réj- és élgerinc idôtálló ki vi te le zés ét te szi lehetôvé. A te kercs ben for gal ma zott elem há rom különbözô anya gú (hos szan ti) részbôl áll: kö zé pen a rög zí tés vo na lá ban ta lál ha tó az erôsebb fó lia csík, mely nek felsô ol da lán lévô je lö lés az egye nes vo na lú el he lye - zést se gí ti. E mel lett ké tol dalt az élgerinceknél szük - sé ges átszellôzést a labirintus kialakítás biz to sít ja. Kiemelkedõ nyújthatósága révén különösen alkalmas nagy hullámú fedõanyagok esetén. Ta réj- és élgerincre egy aránt al kal mas. Szá raz, por men tes fe lü let re he lyez he tõ. alkalmazásuk elengedhetetlen, hogy a tetõ jól mûködjön Tekercses kúpalátétek esetén a szellõzõ keresztmetszet függ a beépítés módjától, így ez pontosan nem adható meg. 5 C fok alatt hõlégfúvó hasz ná la ta szük sé ges. mindkét oldalon bevonattal ellátott alumínium oldalsáv, középsõ sáv polipropilén vörös, barna, antracit Felhasználása: valamennyi cseréptípushoz 32 cm széles, 5,0 fm hosszú tekercs 0,75 kg/tekercs Formázhatóság: 30% rögzítõsáv: mûanyag, oldalsáv:polipropilén (PP) filc és színes redõzött alumínium lemez vörös, barna, antracit 29,5 x 5,0 fm 0,85 kg/tekercs 1 tekercs /5,0 gerinc fm Formázhatóság: 30% fémhálóval erôsített UV- és idôjárásálló filc, butil bázisú ragasz tósávval, polipropilén páraáteresztô fóliával vörös, barna, antracit Felhasználása: valamennyi cseréptípushoz 28,0-31,0 cm kö zött vál toz - tat ha tó szé les sé gû 5,0 m hos szú te kercs 1 tekercs /5 gerinc fm Formázhatóság: 50% 43

46 Biztonsági tetõhorog Biztonsági tetôhorog Biztonsági tetôhorog, amely egyéni védôfelszerelés és tetôlétra rögzítésére szolgál. Idôjárásálló, színezett kivitelben készül, a fedésbe tartósan beépül. Ezáltal a tetô és a tetôre szerelt egyéb berendezések, (például klíma, kollektor) karbantartási munkái is biztonságban elvégezhetôk. A termék megfelel az EN 517 szabványban elôírtaknak, ezáltal bármely - akár az eresszel ellentétes- irányban is terhelhetô. A biztonsági tetôhorog a szükséges rögzít sínnel és csavarkészlettel kerül forgalomba. Rögzítôsín horganyzott acéllemezbôl A biztonsági tetôhorog szarufáktól független pozícionálását teszi lehetôvé. Anyaga nagy teherbírású horganyzott acél. 120 cm szarufatengelytávolságig beépíthetô. Csavarkészlet a rögzítôsín számára A készlet tetôhorgonként 8 darab 140 mm hosszúságú csavart tartalmaz. 2-2 darabbal a szarufákat és ellenléceket kapcsoljuk egymáshoz, 2-2 darabbal pedig a rögzítôsínt kapcsoljuk az ellenléceken át a szarufákhoz. téglavörös barna antracit gyors, univerzális megoldás, amit akár tovább is vihetünk egyik tetőről a másikra Biztonsági tetõhorog horganyzott acél porszórásos bevonattal Keret lemezszalagból: 30x5 mm (szélesség/vastagság) Acéllemez: 2 mm Önszorító csavarok: M8x16 + csavaranya téglavörös, barna, antracit Rögzítôsín horganyzott acél C-Profil: 1250x100x20x3 mm (hosszúság/szélesség/ magasság/vastagság Csavarkészlet rôgzítôsín számára 8 db Assy Kombi II csavar 8x140/80 (átmérõ x teljes hossz/menet hossza 4 db csavar a rögzítôsín számára 4 db csavar az ellenléc stabilitásának növelésére 44

47 Járás a tetôn Biztonsági rács- vagy lépcsõfoktartó elem, hullámos, hornyolt tetõcserepekhez Hullámos, hornyolt tetõcserepek esetén alkalmazható a tetõn történõ biztonságos közlekedéshez. A tetõcserepekkel érintkezõ felületén habgumi található. A biztonsági rács- vagy lépcsõfoktartót 40 -os tetõhajlásszögig egy, os tetõhajlásszög között kettõ alátámasztó léchez kell rögzíteni (min. 2 db 4,5 45 mmes facsavarral) legalább két szarufa távolságban. Ehhez rögzítendõ az íves tartó, a hozzá tartozó 2 db korrózióálló csavarral (5,8 25 mm). Az íves tartón található furatoknak köszönhetõen, a biztonsági rács- vagy lépcsõfoktartó os tetõhajlásszög között vízszintes síkba állítható. A biztonsági rács- vagy lépcsõfoktartó a hozzá tartozó 5,8 50 mm-es csavarokkal rögzíthetõk. Biztonsági rács- vagy lépcsõfoktartó elem porszórt bevonattal ellátott rozsdamentes acél téglavörös, barna, antracit Cseréptipusok: Adria, Montero Protector, Classic Protector, Duna Novo, Natura Plus, Római tetõcserepek Hossz: 48,7 cm Szélesség: 4,0 cm Vastagság: 6 mm Alkalmazás: 3,0-4,0 cm vastag tetõléc esetén, os tetőhajlásszög között 1,41 kg/db 2 db/biztonsági rács vagy lépcsõfok Tartó porszórt bevonattal ellátott rozsdamentes acél téglavörös, barna, antracit 0,71 kg/db 1 db/biztonsági rács vagy lépcsõfok tartó Biztonsági rács vagy lépcsõfok porszórt bevonattal ellátott rozsdamentes acél téglavörös, barna, antracit biztonsági rács: 3,26 kg/db lépcsõfok: 1,69 kg/db biztonsági rács: 81,5 24,0 cm lépcsõfok: 41,0 24,0 cm igény szerint Já ró cse rép és biz ton sá gi rács- vagy lép csõ fok sík hor nyolt te tõ cse rép hez A biz ton sá gos köz le ke dés a te tõn el kép zel he tet len ezen ele - mek nél kül. A sík hor nyolt te tõ cse re pek hez 1/2 cse rép mé ret - ben fém bõl ké szül. Az el he lye zés sza bá lya it a ter mék hát ol da - lán ta lál ha tó áb rák szem lél te tik. A biz ton sá gi rács- vagy lép csõ - fok nagy te her bí rá sú elem, amely csú szás men tes fe lü let tel ren - del ke zik. Igény sze rint so rol ha tó. So ro lá sá val te tõ jár da is ké szít - he tõ. A já ró cse rép csa var ja i hoz rög zít he tõk az íves biz ton sá gi rács- vagy lép csõ fok tar tók, me lyek le he tõ vé te szik a já ró fe lü le - tek víz szin tes be ál lí tá sát. Az alá tá masz tó léc re he lye zett ele me - ket a te tõ léc hez csa va rok kal kell rög zí te ni. Járócserép (sík hornyolt) Cseréptipusok: Tartó Biztonsági rács Lépcsôfok festett felületû alumínium öntvény Bramac Reviva, Bramac Tectura tetõcserép bevonattal ellátott alumínium öntvény vörös, barna, fekete 0,30 kg/db 2 db/ biztonsági rács vagy lépcsôfok bevonattal ellátott alumínium öntvény vörös, barna, fekete 25,0 x 88,0 x 3,0 cm 3,20 kg/db igény szerint bevonattal ellátott alumínium öntvény vörös, barna, fekete 25,0 x 41,0 x 3,0 cm 1,45 kg/db igény szerint Já ró cse rép, biz ton sá gi rácssal vagy lépcsôfokkal sík fe dé sek hez Biz ton sá gos meg ol dás a köz le ke dés re a Hód far kú fe dé sek - nél. A fém já ró cse rép alatt az al só cse re pek kö zé he lye - zett merevítôlemez biz to sít ja a kellô szi lárd sá got. A já ró - cse re pet két darab kor ró zió ál ló 4, 5x45 mm-es fa csa var ral kell a tetôléchez rög zí te ni és egy 30x50 mm-es léc cel alá tá - masz ta ni. A já ró cse rép csa var ja i hoz rögzíthetô az íves fém tar tó, majd eh hez a biz ton sá gi rács vagy a lépcsô. Járócserép (sík horony nélküli) Cseréptipusok: Fedési szélesség: Merevítô lemez festett felületû alumínium öntvény vörös, barna, fekete Bramac Hódfarkú 170 x 420 mm 0,91 kg/db 17,0 cm 2 db/biztonsági rács vagy lépcsô festett felületû rozsdamentes acéllemez 170 x 0 mm 0,59 kg/db 1db/ járócserép 45

48 Hófogás Fém hó fo gó A tetõfelületen elhelyezett fém hófogók megelõzik a hó megcsúszását a tetõn. A tetõ teljes felületén beépítve nyújt hatásos védelmet, de elhelyezésük ajánlott mennyiségét rendelet szabályozza: Az OTÉK 60. (2)-e alapján a hófogás kötelezõ: közötti tetõhajlású közterülettel határos 6m-es ereszmagasság feletti tetõszerkezeteknél Hó fo gó rács és hófogórácstartó A hó fo gó rács-rend szer kiegészítô vé del met nyújt a hó le csú szá sa el len. A hó fo gó rács-rend szer hó fo gó rács ból, összekötô elembôl és hó fo gó rács tar tó ból áll. A fes tett alu mí ni um öntvénybôl készülô alap cse rép alak - ja és mé re te meg egye zik az 1/2 cse rép pel. Cserépfedések tervezési és kivitelezési szabályai alapján: minden közötti hajlásszögû tetõn szükséges, függetlenül a tetõ nagyságától, az eresz helyzetétõl és magasságától nem megfelelõ alkalmazásából komoly anyagi következmények lehetnek. Gondoljunk csak a lezúduló hó erejére. 46 Hossza: horganyzott acél mûanyag bevonattal vörös, barna, fekete 380 mm 0, 22 kg/db a tetôhajlástól és a várható hóter he léstôl függôen 1, 4-2, 5 db/m 2 Hófogórács tartó (fém alapcseréppel) Hófogórács festett alumínium öntvény vörös, barna, fekete 15,0 x 42,0 cm ill. 18,0 x 42,0 cm 1,20 kg/db 1 db/ max. 0,85 fm Bramac Hódfarkú 1 db/ max. 0, 90 fm Montero,Classic, Adria, Duna, Római, Natura Plus festett horganyzott acél vörös, barna, fekete 20,0 x 300,0 cm 3,75 kg/db 1 db/3,00 fm

49 420 Átszellôzés Szellôzôcserép hullámos, hornyolt cserepekhez Levegôkivezetô nyílásként alkalmazva, elhelyezésük a taréjgerinc alatti 2. sorban ajánlott. Kontyolt tetôknél az élgerinc két oldalán is elhelyezendôk. A héjazat alatti szellôzôlevegô bevezetését is bizto sít hat ja az eresznél és a vápánál. 52 Szellôzôegység sík, ho rony nél kü li cse re pek hez A hé ja zat alat ti szellôzôlevegô be ve ze té sét biz to sít ja vá pák nál, ill. ki ve ze té sét élgerinceknél, ta réj ge rin cek nél. Egy aránt fel hasz nál ha tó kettôs és ko ro na- vagy lo vag fe dés nél. Ko ro na fe dés nél a szellôzôegység fedôcserepére nincs szük ség. A szellôzôegység be épí té se 5 vagy 3 db tetô - cs erepet he lyet te sít. 52 Szellôzôegység sík, hor nyolt cse re pek hez A hé ja zat alat ti szellôzôlevegô be ve ze té sét biz to sít ja vá pák nál, ill. ki ve ze té sét élgerinceknél, ta réj ge rin cek nél , nagyszilárdságú, anyagában is színezett beton a cseréptípusoknak megfelelõ Cseréptípusok: Montero, Classic, Duna, Római, Adria, Natura Plus 330x420 mm 5,90 kg/db Fedési szélesség: 30,0 cm Szellôzô keresztmetszet: 50 cm 2 /db Szeglyuk átmérô: 4 mm min. 10db/100 m 2 Szellôzô alapcserép 338 x 420 mm 4,30 kg/db Fedési szélesség:,0 cm Szeglyuk átmérô: 4 mm 1db/szellôzôegység Szellôzôcserép 168 x 420 mm 3,0 kg/db Fedési szélesség: 17,0 cm Szellôzô keresztmetszet: 7,5 cm 2 /db Szeglyuk átmérô: 4 mm min. 25 db/100m 2 Szellôzô fedôcserép 338 x 420 mm 4,30 kg/db Fedési szélesség:,0 cm Szeglyuk átmérô: 4 mm 1db/szellôzôegység/ kettôsfedésnél 111 Cseréptípusok: Fedési szélesség: Szellôzô keresztmetszet: Szeglyuk átmérô: nagyszilárdságú, anyagában is színezett beton a cseréptípusoknak megfelelõ Bramac Tectura Bramac Reviva 329 x 420 mm 4,50 kg/db 30,0 cm 28 cm 2 /db 4 mm 1db/szellôzôegység min. 10 db/100 m 2 47

50 Átszellôzés Szellôzôszalag Az eresz nél az alátéthéjazat alat ti lég rést vé di a ma da rak be ju tá sá tól, egy ben biz to sít ja a szellôzôlevegô be ve ze - té sét a hé ja zat alá. Sík és hor nyolt tetôcserepeknél egy aránt al kal maz ha tó. Szellôzôléc Segítségével 200 cm 2 -rel nô a szellôzô keresztmetszet az eresz mentén. A hullámos cse re peknél a fésûk meg - gá tolják a madarak bejutását. Beépítésével szükségtelenné válik az elsô tetôléc meg kettôzése. A szellôzôlécet köz vet le nül az elsô, legalsó lécre kell elhelyezni. Kialakításának köszönhetôen nem szükséges a csatornatartó vasakat besüllyeszteni az ereszdeszkázatba. Lezárófésû A rugalmas mûanyag elem a hullámos keresztmetszetû cserepek és az ereszléc közötti rést lezárva meggátolja a madarak bejutását, de biztosítja a szellôzôlevegô bevezetését a héjazat alá. Rögzítése szegezéssel, csavarozással történik. Alkalmazható a vápák mentén is. a cserépen keresztül besugárzó hõ elvezetése érdekében rendkívül fontos a jó átszellõztetés kemény PVC polietilén polietilén vörös, fekete fekete fekete Hosszúság: 5,0 m Felhasználása: minden cseréptípusnál Felhasználása: Montero, Classic, Szélesség: 10,0 cm Hosszúság: 100,0 cm Duna, Adria, Római, Vastagság: 1,3 mm Magasság: 3,0 cm (fésû nélkül) Natura Plus Szellôzô 0,16 kg/db 3,0 x 8,0 x 100,0 cm keresztmetszet: 583 cm 2 /fm Szellôzô 0,10 kg/db 0, 47 kg/tekercs keresztmetszet: 200 cm 2 /fm 1 db/eresz fm, 1 tekercs/5 eresz fm 1 db/eresz fm 2 db/vápa fm 48
