Reaktortechnika. A reaktortechnikában használatos anyagok II. Reaktivitáskompenzáló, illetve reaktivitásszabályozó

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Reaktortechnika. A reaktortechnikában használatos anyagok II. Reaktivitáskompenzáló, illetve reaktivitásszabályozó"

Átírás

1 Reaktortechnika A reaktortechnikában használatos anyagok II. Reaktivitáskompenzáló, illetve reaktivitásszabályozó anyagok

2 A reaktivitásszabályozás anyagai Nagy neutronbefogási hatáskeresztmetszet Természetes anyagok Szóba jöhető elemek: Gd, Eu, B, Cd, Hf, Ag Leginkább használatos: gadolínium, bór, kadmium Ritkábban: európium, hafnium, ezüst, illetve ezek különféle ötvözetei

3 Bór Fekete színű félfémes anyag

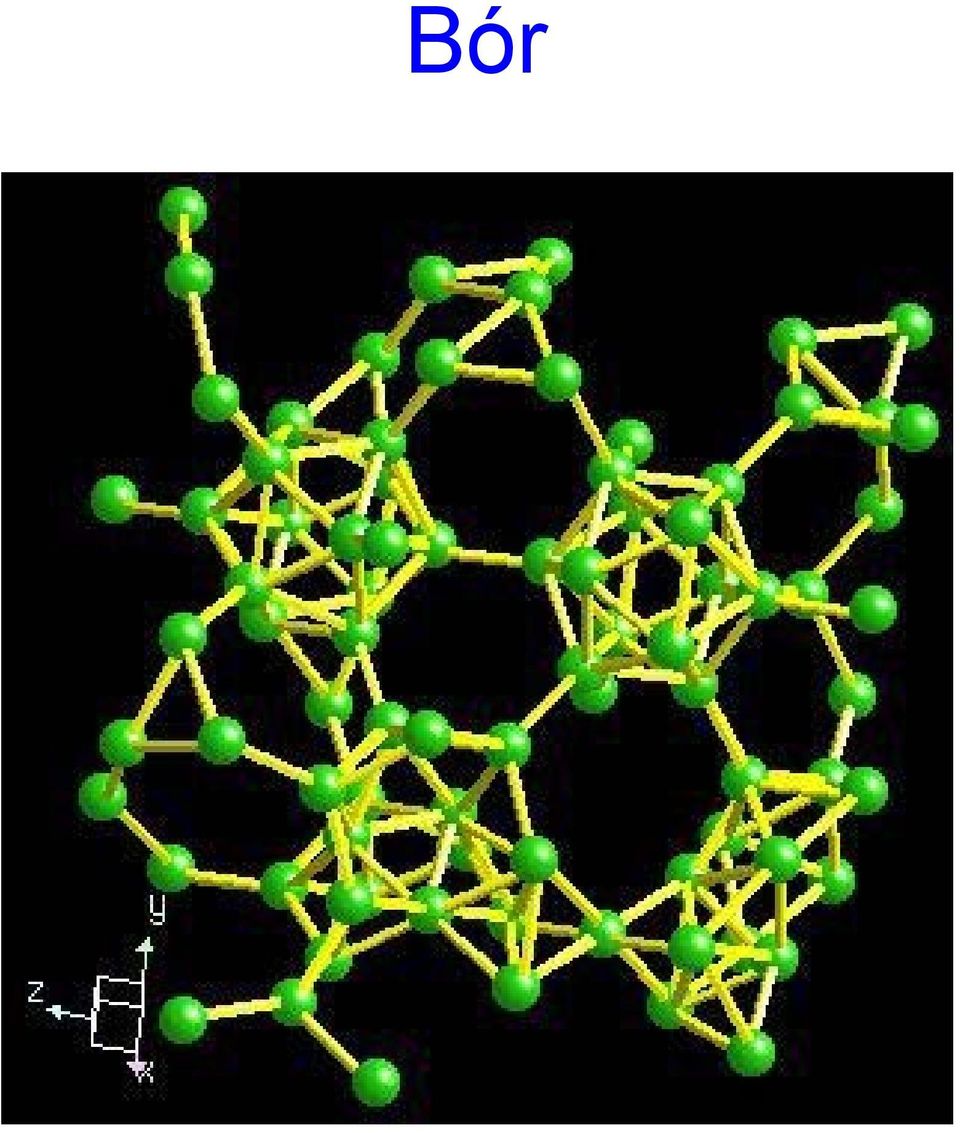

4 Bór

5 A bór gyakorisága a természetben Előfordulási hely ppb tömeg ppb atomszám Univerzum 1 0,1 Nap 2 0,2 Meteorit Földkéreg (kőzet) Tengervíz Friss víz (folyó) 10 1 Emberi test

6 A bórvegyületek A természetes bór két izotóp keveréke: 10 B: 19,8% 11 B: 80,2% 10 B(n,α) 7 Li reakció hatáskeresztmetszete E n =0,025 ev-nál 3838 barn Elegendő mennyiségben áll rendelkezésre, nem drága Felhasználása (reaktortechnikában): boridként (pl. ZrB 2, cirkónium-borid) hordozó anyagba ötvözve (pl. bóracél) bórkarbidként (B 4 C) por vagy szilárd tabletta formájában valamilyen mátrixba (pl. Al 2 O 3 -ba) belekeverve

7 Bórkarbid (B 4 C) Gyakran használt abszorbensanyag Magas olvadáspont Sűrűség: 2,4 g/cm 3 (elméleti: 2,51 g/cm 3 ) Rideg, hőálló anyag Al 2 O 3 -ba keverve kiégő méregként is szóba jöhet A sűrűség növelése érdekében az Al 2 O 3 és B 4 C porok összekeverését szinterelés követi

8 Sűrűség a B 4 C tartalom és a szinterelési hőmérséklet függvényében Bórkarbid (B 4 C)

9 Bórkarbid (B 4 C) Tartósfolyásra nem hajlamos Jó korrózióálló Magas hőtágulási és hővezetési együttható Kompatibilis a zircaloy ötvözettel Kristályrácsa neutronsugárzás hatására torzul, de a rácshibák C-on nagyrészt megszűnnek Fő sugárkárosodása a gázos duzzadás (a 10 B(n,α) 7 Li reakció következményeként, ahol egy atomból két atom keletkezik) B-fogyás/cm 3 -nél: 0,15% ΔV/V B-fogyás/cm 3 -nél repedések jelentkeznek a szemcsehatároknál

10 Cirkónium-borid (ZrB 2 ) Az üzemanyag-tabletta felületének borításaként kiégő méregként használható Miután a 10 B(n,α) 7 Li reakcióban He keletkezik, alacsonyabb kezdeti He nyomást kell alkalmazni

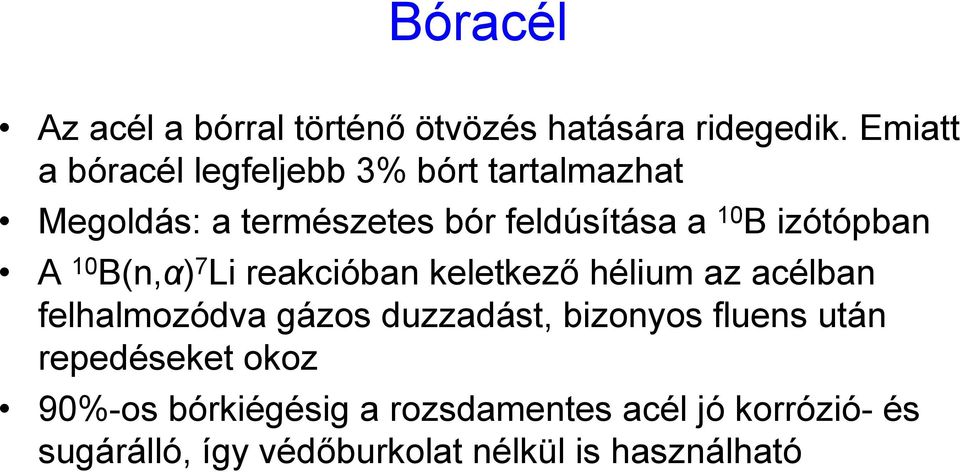

11 Bóracél Az acél a bórral történő ötvözés hatására ridegedik. Emiatt a bóracél legfeljebb 3% bórt tartalmazhat Megoldás: a természetes bór feldúsítása a 10 B izótópban A 10 B(n,α) 7 Li reakcióban keletkező hélium az acélban felhalmozódva gázos duzzadást, bizonyos fluens után repedéseket okoz 90%-os bórkiégésig a rozsdamentes acél jó korrózió- és sugárálló, így védőburkolat nélkül is használható

12 Ritkaföldfémek Neutronabszorbensként az európium (Eu) és gadolínium (Gd) használatos

13 Európium Két természetes izotóp: 151 Eu: 47,9%, 153 Eu: 52,1% Nagy befogási hatáskeresztmetszet, a keletkező izotópok esetén is (nem jó kiégő méregnek) Rendkívül drága, emiatt nem terjedt el

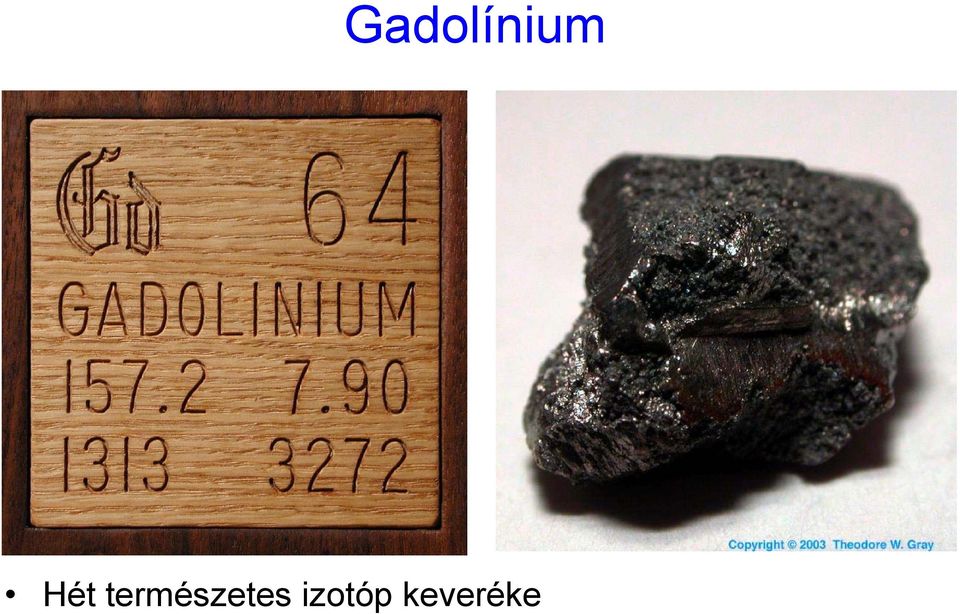

14 Gadolínium Hét természetes izotóp keveréke

15 Gadolínium A Gd 2 O 3 az UO 2 -vel keverve kiégő méregként alkalmazható A Gd rozsdamentes acélok és titánötvözetek ötvözőeleme is lehet (legfeljebb 25%-ban). Az ilyen ötvözetek 360 C-ig jó korrózióállóak. A Gd-tartalom növelésével nő a rozsdamentes acél keménysége és ridegsége

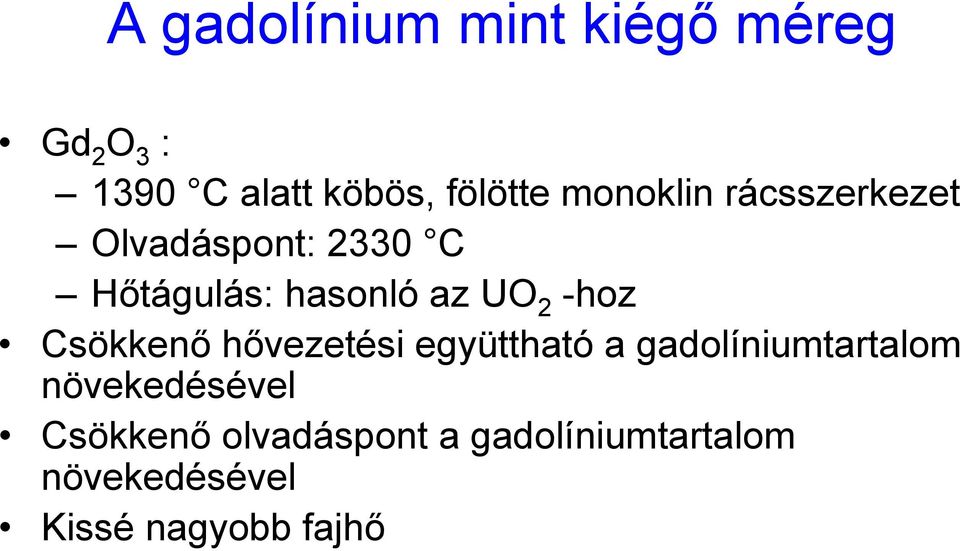

16 A gadolínium mint kiégő méreg Gd 2 O 3 : 1390 C alatt köbös, fölötte monoklin rácsszerkezet Olvadáspont: 2330 C Hőtágulás: hasonló az UO 2 -hoz Csökkenő hővezetési együttható a gadolíniumtartalom növekedésével Csökkenő olvadáspont a gadolíniumtartalom növekedésével Kissé nagyobb fajhő

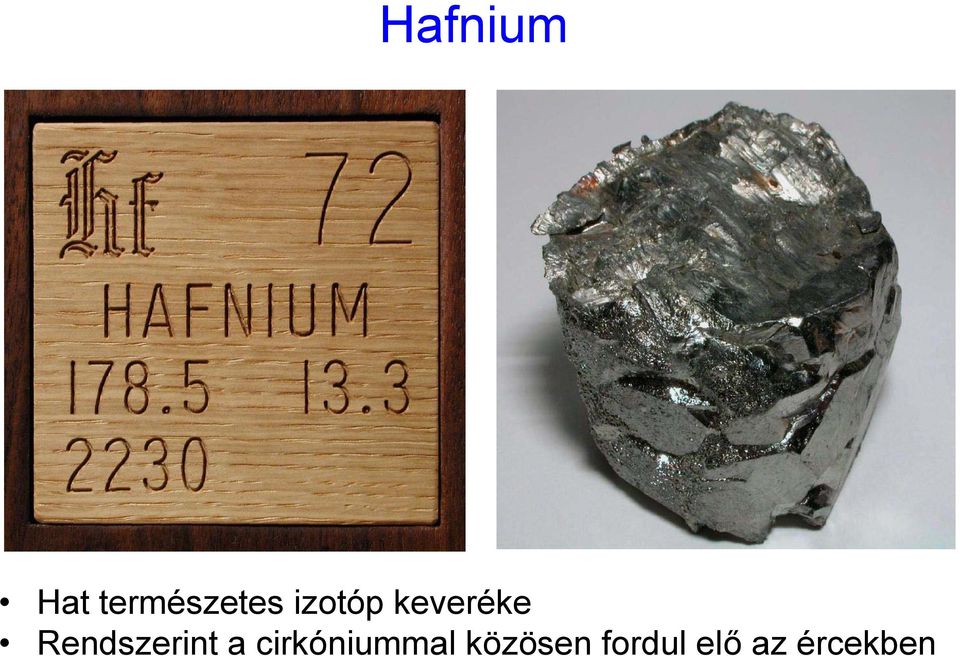

17 Hafnium Hat természetes izotóp keveréke Rendszerint a cirkóniummal közösen fordul elő az ércekben

18 Hafnium

19 Hafnium Hat természetes izotóp keveréke: 174 Hf: 0,16% 176 Hf: 5,2% 177 Hf: 18,6% 178 Hf: 27,1% 179 Hf: 13,7% 180 Hf: 35,2% A természetes hafnium befogási hatáskeresztmetszete E n =0,025 ev-nál 102,6 ± 1,4 barn, rezonanciaintegrálja: 1992 ± 50 barn

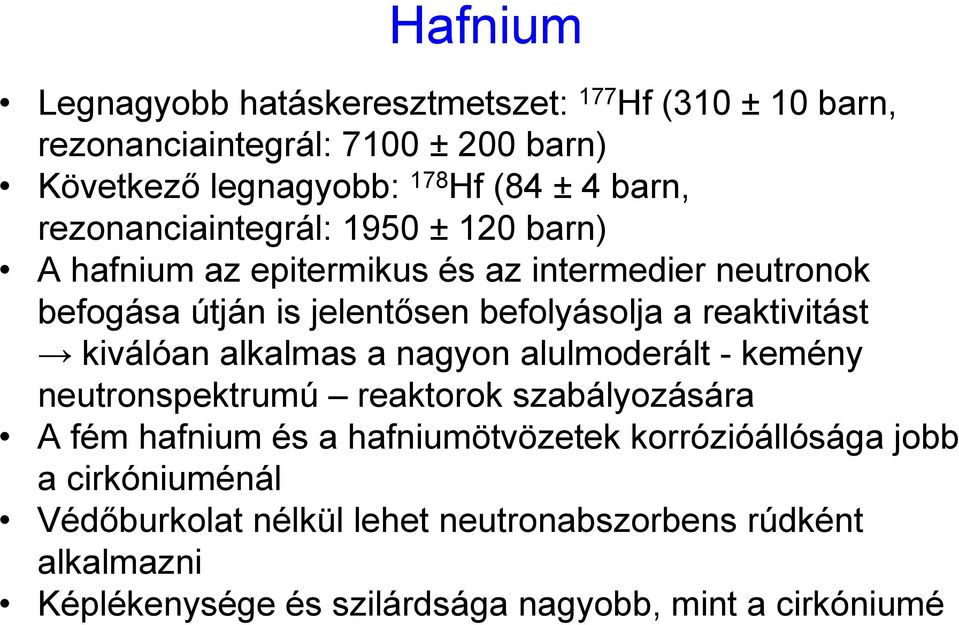

20 Hafnium Legnagyobb hatáskeresztmetszet: 177 Hf (310 ± 10 barn, rezonanciaintegrál: 7100 ± 200 barn) Következő legnagyobb: 178 Hf (84 ± 4 barn, rezonanciaintegrál: 1950 ± 120 barn) A hafnium az epitermikus és az intermedier neutronok befogása útján is jelentősen befolyásolja a reaktivitást kiválóan alkalmas a nagyon alulmoderált - kemény neutronspektrumú reaktorok szabályozására A fém hafnium és a hafniumötvözetek korrózióállósága jobb a cirkóniuménál Védőburkolat nélkül lehet neutronabszorbens rúdként alkalmazni Képlékenysége és szilárdsága nagyobb, mint a cirkóniumé

21 Ezüst, indium, kadmium Szabályozó rúdként gyakran használt ötvözet: 80% ezüst (Ag) 15% indium (In) 5% kadmium (Cd) Elterjedt a Cd használata önmagában is

22 Ezüst A földkéregben 40-szer ritkább az uránnál

23 Indium

24 Indium

25 Kadmium Használatát korlátozza az alacsony olvadáspont (321 C) Szobahőmérsékleten képlékeny, jól alakítható anyag Neutronbefogási hatáskeresztmetszet: Neutronspektrum mérésében szűrőanyagként használható

26 Ezüst-indium-kadmium Az Ag-In-Cd ötvözet olvadáspontja lényegesen nagyobb a kadmiuménál A neutronelnyelés hatására az ezüst kadmiummá, a kadmium kis része indiummá, az indium ónná alakul az ötvözet összetétele a besugárzás előrehaladtával egyre inkább megváltozik Mivel az Ag, In, Cd izotópok neutronbefogása csak (n,γ) reakcióval jár, az ötvözet sugárkárosodása kisebb, mint a bórötvözeteké. Még 1, n/cm 2 fluensű besugárzás sem okoz jelentős szövetszerkezeti vagy méretváltozást Az Ag-In-Cd ötvözet 265 C-os vízben sem

27 Reaktortechnika A reaktortechnikában használatos anyagok III. Szerkezeti anyagok

28 A reaktortechnika szerkezeti anyagai Az alumínium és ötvözetei A cirkónium és ötvözetei Az ausztenites rozsdamentes krómnikkel acélok A perlites acélok Krómtartalmú rozsdamentes acélok Nikkelalapú ötvözetek A sugárvédelem anyagai

29 Alumínium

30 Alumínium

31 Alumínium Kiterjedten használják kutatórektorok és korábban épített egyes energetikai reaktorok szerkezeti anyagaként Kis befogási hatáskeresztmetszet Felhasználása mérsékelt mechanikai követelmények és alacsony fellépő hőmérsékletek esetén előnyös Lapközepes köbös kristályszerkezet Befogási hatáskeresztmetszete E n =0,025 ev-nál 0,215 barn, csak 30%-kal nagyobb, mint a cirkóniumé Lineáris hőtágulási együtthatója (a C tartományban): 28, /K (nagyobb, mint az UO 2 üzemanyagé, és ~4-szerese a cirkóniuménak) Hővezetési tényezője (a C tartományban: 0,58 0, W/m/K (több mint egy nagyságrenndel nagyobb a cirkóniuménál)

32 Alumínium A reaktorépítésben alkalmazott alumíniumötvözetek csoportosítása: 99,5% tisztaságú alumínium (AD típus). Fő szennyezők: vas és szilícium nikkellel és vassal ötvözött alumínium nagyszilárdságú alumíniumötvözet: ebből készítik a technológiai csatornákat A tiszta (legalább 99,99%-os) alumínium nagyon képlékeny, szilárdsága kicsi A technikai minőségű alumínium keménysége és szilárdsága nagyobb A hőmérséklet növekedésével szilárdsága csökken, képlékenysége nő A fűtőelem-burkolathoz használt alumíniumötvözetnek nagy képlékenységgel, a csatornák és a szerkezeti elemek anyagainak nagy szilárdsággal kell rendelkezniük

33 Alumínium 200 C fölött reakcióba lép az uránnal, UAl 4 és UAl 3 intermetallidok keletkeznek, amelyek igen kicsi szilárdságúak Az urándioxiddal 260 C alatt, az uránkarbiddal 540 C alatt kompatibilis Az Al kémiailag aktív, alacsony hőmérsékleten azonban kiváló korrózióállósággal rendelkezik, Ez a felületén kialakuló, erősen tapadó tömör oxidrétegnek (Al 2 O 3 ) köszönhető Az atmoszférikus körülmények között keletkező oxidréteg vastagsága: 0,002-0,003 μm A hőmérséklet növekedésével az oxidréteg vastagsága nő, C-on elérheti a 0,2-0,3 μm-t is

34 Alumínium Három fajta felületi oxidréteg alakulhat ki (a kezelés hőmérsékletétől és időtartamától függően): bőmit (hidratált alumíniumoxid, Al 2 O 3 H 2 O, ortorombuszos kristály) bayerit (Al 2 O 3 3H 2 O, monoklin kristály gibbsit A vízzel érintkező nagytisztaságú alumínium felületén bayerit keletkezik, 100 C fölött azonban a bayerit egyre inkább bőmitté alakul Az alumínium korróziós sebessége a hőmérséklet függvénye 100 C alatt vízben jó korrózióálló, afölött megnő a korrózió Amfoter fém: a korróziós sebesség semleges közegben a legkisebb A hőmérséklet növekedésével a minimális korrózió ph értéke lefelé tolódik

35 Alumínium Nedves környezetben elsősorban a lyukkorrózió (pitting) veszélyezteti A lyuk mélysége lényegesen gyorsabban növekszik, mint a kiterjedése Hibahelyek, repedések környezetében alakulnak ki Réskorrózió is kialakulhat (a hézagokban, résekben felhalmozódó egyéb korróziós termékek miatt) Védekezés: eloxálás, μm-es védőréteg ( fekete anódozás : fekete színű, μm vastag védőréteg)

36 Alumínium Az alumínium és ötvözetei nagyon sugárállóak A besugárzás hatására a szakítószilárdság és a folyáshatár nő A neutronsugárzás bizonyos fluens alatt inkább javítja, mint rontja az alumínium és ötvözeteinek mechanikai jellemzőit Ugyanakkor a sugárzás rontja az alumínium korrózióállóságát (a sugárzás hatására megsérül a passziváló vékony oxidréteg) Alacsony vízhőmérsékleten (kutatóreaktorokban) a korrózióállóság még így is jó, ehhez azonban megfelelő vízminőséget kell fenntartani

37 Cirkónium

38 Cirkónium

Reaktortechnika. A reaktortechnikában használatos anyagok I. Üzemanyagok

Reaktortechnika. A reaktortechnikában használatos anyagok I. Üzemanyagok Reaktortechnika A reaktortechnikában használatos anyagok I. Üzemanyagok Bevezetés A ma elterjedt energetikai reaktorokban majdnem kizárólag UO 2 vagy MOX (Mixed Oxid Fuel: UO 2 +PuO 2 ), illetve gadolíniummal

Részletesebben

Reaktivitás kompenzálás és szabályozás

Reaktivitás kompenzálás és szabályozás Reaktivitás kompenzálás és szabályozás Reaktivitástartalék = a reaktorban felszabadítható maximális nagysága tart Felszabadítható, ha a neutronabszorbens anyagokat kivonjuk Viszont függ a reaktor állapotától

Részletesebben

Rea e k a ti t vitá t s á k om o pe p n e z n ál á ás á é s é szabályozás

Rea e k a ti t vitá t s á k om o pe p n e z n ál á ás á é s é szabályozás Reaktivitás kompenzálás és szabályozás Reaktivitástartalék ρ tart = a reaktorban felszabadítható maximális ρ nagysága Felszabadítható, ha a neutronabszorbens anyagokat kivonjuk Viszont függ a reaktor állapotától

Részletesebben

Az alumínium és ötvözetei valamint hegeszthetőségük. Komócsin Mihály

Az alumínium és ötvözetei valamint hegeszthetőségük. Komócsin Mihály Az alumínium és ötvözetei valamint hegeszthetőségük Magyar Hegesztők Baráti Köre Budapest 2011. 11. 30. Komócsin Mihály 1 Alumínium termelés és felhasználás A földkéreg átlagos fémtartalma Annak ellenére,

Részletesebben

Anyagismeret tételek

Anyagismeret tételek Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő

Részletesebben

SiAlON. , TiC, TiN, B 4 O 3

SiAlON. , TiC, TiN, B 4 O 3 ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak

Részletesebben

Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze:

Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: alapfém: pl. vas, alumínium, ötvözőanyagok: amelyek kedvezően befolyásolják az alapfém tulajdonságait pl. a vas esetében a szén,

Részletesebben

Alumínium ötvözetek nagyteljesítményű speciális TIG hegesztése

Alumínium ötvözetek nagyteljesítményű speciális TIG hegesztése Alumínium ötvözetek nagyteljesítményű speciális TIG hegesztése Gyura László okl. heg.szakmérnök, CIWE/CEWE Linde Gáz Magyarország Zrt. 5/11/2018 Fußzeile 1 Az alumínium/acél(ok) jellemzői Tulajdonság Mértékegység

Részletesebben

Fogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7.

Fogorvosi anyagtan fizikai alapjai 7. Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai

Részletesebben

2. Műszaki kerámiák mechanikai és hővezetési tulajdonságai

2. Műszaki kerámiák mechanikai és hővezetési tulajdonságai Tartalom: Tevékenység: A lecke áttanulmányozása után, a követelményekben meghatározottak alapján rögzítse, majd foglalja össze a lecke tartalmát, készítsen feljegyzéseket (pl. a kulcsfogalmakról) 1. Definíció

Részletesebben

PhD beszámoló. 2015/16, 2. félév. Novotny Tamás. Óbudai Egyetem, június 13.

PhD beszámoló. 2015/16, 2. félév. Novotny Tamás. Óbudai Egyetem, június 13. PhD beszámoló 2015/16, 2. félév Novotny Tamás Óbudai Egyetem, 2016. június 13. Tartalom Tézisek Módszer bemutatása Hidrogénezés A hidrogénezett minták gyűrűtörő vizsgálatai Eredmények Konklúzió 2 Tézisek

Részletesebben

TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ

TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ Vas-karbon diagram: A vas olvadáspontja: a) 1563 C. b) 1536 C. c) 1389 C. Mennyi a vas A1-el jelölt hőmérséklete? b) 1538 C. Mennyi a vas A2-el jelölt hőmérséklete?

Részletesebben

Fémek. Fémfeldolgozás - Alumínium

Fémek. Fémfeldolgozás - Alumínium Fémek Fémfeldolgozás - Alumínium Felosztás - Vas - Nemvasfémek Nemvasfémek: - könnyűfémek (Al, Mg, Be, Ti) ρ < 5000kg / m3 - színesfémek (Cu, Pb, Sb, Zn) - nemesfémek (Au, Ag, Pt) Előfordulás - Elemi állapotban

Részletesebben

SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék. Ötvözők hatása, a vasötvözetek tulajdonságaira

SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék. Ötvözők hatása, a vasötvözetek tulajdonságaira SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Ötvözők hatása, a vasötvözetek tulajdonságaira E275K2+Q 1.0035 34CrNiMo6 1.6582 X38CrMoV16 1.2316 HS10-4-3-10 (W-Mo-V-Co) EN-GJS-350-22 EN-GJLA-XNiMn13-7

Részletesebben

tervezési szempontok (igénybevétel, feszültségeloszlás,

tervezési szempontok (igénybevétel, feszültségeloszlás, Elhasználódási és korróziós folyamatok Bagi István BME MTAT Biofunkcionalitás Az élő emberi szervezettel való kölcsönhatás biokompatibilitás (gyulladás, csontfelszívódás, metallózis) aktív biológiai környezet

Részletesebben

MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408

MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408 MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403 Dr. Dogossy Gábor Egyetemi adjunktus B 408 Az anyag Az anyagot az ember nyeri ki a természetből és

Részletesebben

A réz és ötvözetei jelölése

A réz és ötvözetei jelölése A réz és ötvözetei jelölése A réz (Cuprum) vegyjele: Cu, neve Ciprus szigetének nevéből származik, amely már az ókorban fontos rézlelőhely volt. A réz folyamatosan 100%-ban újrahasznosítható anélkül, hogy

Részletesebben

Tömeg (2) kg/darab NYLATRON MC 901 NYLATRON GSM NYLATRON NSM 40042000 40050000 40055000 50. Átmérő tűrései (1) mm. Átmérő mm.

Tömeg (2) kg/darab NYLATRON MC 901 NYLATRON GSM NYLATRON NSM 40042000 40050000 40055000 50. Átmérő tűrései (1) mm. Átmérő mm. NYLTRON M 901, kék (színezett, növelt szívósságú, öntött P 6) NYLTRON GSM, szürkésfekete; (MoS, szilárd kenőanyagot tartalmazó, öntött P 6) NYLTRON NSM, szürke (szilárd kenőanyag kombinációt tartalmazó

Részletesebben

ÁGAZATI SZAKMAI ÉRETTSÉGI VIZSGA KOHÁSZAT ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA MINTAFELADATOK

ÁGAZATI SZAKMAI ÉRETTSÉGI VIZSGA KOHÁSZAT ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA MINTAFELADATOK KOHÁSZAT ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA MINTAFELADATOK Tesztjellegű feladatok 1.) Írja be az a, b és c pontok elé az oda tartozó helyes fogalom sorszámát! 6 pont A kenőanyagok tulajdonságai: a)

Részletesebben

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2016/17 Szilárdságnövelés Dr. Mészáros István meszaros@eik.bme.hu 1 Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti

Részletesebben

Kerámia, üveg és fém-kerámia implantátumok

Kerámia, üveg és fém-kerámia implantátumok Kerámia, üveg és fém-kerámia implantátumok Bagi István BME MTAT Bevezetés Kerámiák csoportosítása teljesen tömör bioinert porózus bioinert teljesen tömör bioaktív oldódó Definíciók Bioinert a szomszédos

Részletesebben

Anyagos rész: Lásd: állapotábrás pdf. Ha többet akarsz tudni a metallográfiai vizsgálatok csodáiról, akkor: http://testorg.eu/editor_up/up/egyeb/2012_01/16/132671554730168934/metallografia.pdf

Részletesebben

ACÉLOK MÉRNÖKI ANYAGOK

ACÉLOK MÉRNÖKI ANYAGOK ACÉLOK MÉRNÖKI ANYAGOK 80%-a (5000 kg/fő/év) kerámia, kő, homok... Ebből csak kb. 7% a iparilag előállított cserép, cement, tégla, porcelán... 14%-a (870 kg/fő/év) a polimerek csoportja, melynek kb. 90%-a

Részletesebben

Hőkezelő technológia tervezése

Hőkezelő technológia tervezése Miskolci Egyetem Gépészmérnöki Kar Gépgyártástechnológiai Tanszék Hőkezelő technológia tervezése Hőkezelés és hegesztés II. című tárgyból Név: Varga András Tankör: G-3BGT Neptun: CP1E98 Feladat: Tervezze

Részletesebben

Fűtőelemek üzemi visel e ked e é d s é e

Fűtőelemek üzemi visel e ked e é d s é e Fűtőelemek üzemi viselkedése Üzemanyag Követelmények (geometriai, hőtani, kémiai, reaktorfizikai, gazdaságossági) az üzemanyag + burkolat Zr ötvözet UO 2 Szemcsék (5-20 mikron) Üzemanyag Üzemanyag Keramikus

Részletesebben

Öntészeti szimuláció, hıfizikai adatbázis. Szerzı: Dr. Molnár Dániel

Öntészeti szimuláció, hıfizikai adatbázis. Szerzı: Dr. Molnár Dániel Öntészeti szimuláció, hıfizikai adatbázis Szerzı: Dr. Molnár Dániel Tartalom 1. Fázisdiagramok...4 2. Öntészeti ötvözetek kémiai összetétele...7 2.1 Alumínium nyomásos öntészeti ötvözetek kémiai összetétele...7

Részletesebben

Bevezetés a lézeres anyagmegmunkálásba

Bevezetés a lézeres anyagmegmunkálásba Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 13. A lézeres l anyagmegmunkálás szempontjából l fontos anyagi tulajdonságok Optikai tulajdonságok Mechanikai tulajdonságok

Részletesebben

Diffúzió. Diffúzió sebessége: gáz > folyadék > szilárd (kötőerő)

Diffúzió. Diffúzió sebessége: gáz > folyadék > szilárd (kötőerő) Diffúzió Diffúzió - traszportfolyamat (fonon, elektron, atom, ion, hőmennyiség...) Elektromos vezetés (Ohm) töltés áram elektr. potenciál grad. Hővezetés (Fourier) energia áram hőmérséklet különbség Kémiai

Részletesebben

Hatékonyság a gyorsacél tartományában

Hatékonyság a gyorsacél tartományában New 2017. június Új termékek forgácsoló szakemberek számára Hatékonyság a gyorsacél tartományában Az új, HSS-E-PM UNI típusú fúró lefedi a rést a gyorsacél és a tömör keményfém szerszámok között TOTAL

Részletesebben

!MICHAEL KFT Csavar és kötőelem szaküzlet '1103 Budapest Gyömrői út 150 Telfon:0611/4310170 Fax:06/1/260-36-46

!MICHAEL KFT Csavar és kötőelem szaküzlet '1103 Budapest Gyömrői út 150 Telfon:0611/4310170 Fax:06/1/260-36-46 !MICHAEL ' Telfon:0611/4310170 Fax:06/1/260-36-46 i '/; -""1' Igényesetén a hitelesitett műbizonylat a fenti cimen kérhető! Kötőelemeink A1, A2 és A4-es minőségi ostályba sorolhatók, ausztenites acélokból

Részletesebben

Atomenergetikai alapismeretek

Atomenergetikai alapismeretek Atomenergetikai alapismeretek Dr. Czifrus Szabolcs czifrus@reak.bme.hu BME Nukleáris Technikai Intézet BME NTI 2015 Atomenergetikai alapismeretek 1 Tartalom Bevezetés A reaktivitás-szabályozás és kompenzálás

Részletesebben

Korrózióálló acélok felületkezelési eljárásai. Pető Róbert

Korrózióálló acélok felületkezelési eljárásai. Pető Róbert Korrózióálló acélok felületkezelési eljárásai Pető Róbert 1. Miért? 2. Mikor? 3. Hogyan? 4. Egyéb felhasználási lehetőségek 1. Miért? 2. Mikor? 3. Hogyan? 4. Egyéb felhasználási lehetőségek Miért? A jó

Részletesebben

Megbízható teljesítmény.

Megbízható teljesítmény. A Kaiflex EF rendkívül flexibilis, zárt mikrocellás szerkezetű szigetelőanyag, mely alkalmazható azon létesítményekben ahol légkondicionáló HVAC rendszerek szükségesek, amelyeknél az energia megtakarításra

Részletesebben

Pattex CF 850. Műszaki tájékoztató

Pattex CF 850. Műszaki tájékoztató BETON / TÖMÖR KŐ HASZNÁLAT FELHASZNÁLÁSI ÚTMUTATÓ 1. ALKALMAZÁSI TERÜLETEK ALAP ANYAGA: beton, tömör kő Nehéz terhet hordozó elemek rögzítése tömör kőben, betonban, porózus betonban és könnyű betonban.

Részletesebben

Szilárdság (folyáshatár) növelési eljárások

Szilárdság (folyáshatár) növelési eljárások Képlékeny alakítás Szilárdság (folyáshatár) növelési eljárások Szemcseméret csökkentés Hőkezelés Ötvözés allotróp átalakulással rendelkező ötvözetek kiválásos nemesítés diszperziós keményítés interstíciós

Részletesebben

Szilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások

Szilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások Anyagszerkezettan és anyagvizsgálat 2015/16 Szilárdságnövelés Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti alapjait; Technológiai

Részletesebben

Új típusú fűtőelemek vízhűtésű reaktorokhoz

Új típusú fűtőelemek vízhűtésű reaktorokhoz Új típusú fűtőelemek vízhűtésű reaktorokhoz Hózer Zoltán, Slonszki Emese, Kunstár Mihály, Pintérné Csordás Anna TSO Szeminárium, OAH, 2015. április 29. A projekt célja Vízhűtésű termikus reaktorokhoz használható

Részletesebben

Négyszögrúd. Körrúd. Ötvözet: EN-AW-6060, 6063, 6005A Súly (kg/m) = 0,0027 x a2 mm (ha r=0) Hossz 6 méter. * EN-AW-6082 (AlMgSi1) Sapa profil

Négyszögrúd. Körrúd. Ötvözet: EN-AW-6060, 6063, 6005A Súly (kg/m) = 0,0027 x a2 mm (ha r=0) Hossz 6 méter. * EN-AW-6082 (AlMgSi1) Sapa profil Négyszögrúd (kg/m) = 0,0027 x a2 mm (ha r=0) a r kg/m a r kg/m 40098 * 8 1 0,172 40071 * 22 1 1,306 40001 * 10 1 0,270 40026 * 25 1 1,687 40004 * 12 1 0,389 40031 * 30 1,5 2,430 40007 * 14 1 0,529 40083

Részletesebben

Anyagismeret. 3. A vas- karbon ötvözet

Anyagismeret. 3. A vas- karbon ötvözet Anyagismeret 3. A vas- karbon ötvözet A fémek és ötvözetek szerkezete Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos,

Részletesebben

XT - termékadatlap. az Ön megbízható partnere

XT - termékadatlap. az Ön megbízható partnere XT termékadatlap az Ön megbízható partnere TARTALOMJEGYZÉK Általános tulajdonságok 3. oldal Mechanikai tulajdonságok 4. oldal Akusztikai tulajdonságok 5. oldal Optikai tulajdonságok 5. oldal Elektromos

Részletesebben

KÉRDÉSEK - MŰSZAKI (TECHNIKAI) ANYAGOK-TKK-2016

KÉRDÉSEK - MŰSZAKI (TECHNIKAI) ANYAGOK-TKK-2016 KÉRDÉSEK - MŰSZAKI (TECHNIKAI) ANYAGOK-TKK-2016 1. A szén tartalmának növelésével növekszik (keretezd be a pontos válaszokat): 2 a) a szívósság b) keménység c) hegeszthetőség d) szilárdság e) plasztikusság

Részletesebben

Fogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák.

Fogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák. Fogászati anyagok fajtái Fémes kötés FÉMEK KERÁMIÁK Fémes és nemfémes elemek vegyületei. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák Kiemelt

Részletesebben

KURZUS: VÁLOGATOTT FEJEZETEK AZ ANYAGTUDOMÁNYBÓL. Szerző: Dr. Zsoldos Ibolya Lektor: Dr. Réger Mihály. 1. MODUL: Példák különleges fémötvözetekre

KURZUS: VÁLOGATOTT FEJEZETEK AZ ANYAGTUDOMÁNYBÓL. Szerző: Dr. Zsoldos Ibolya Lektor: Dr. Réger Mihály. 1. MODUL: Példák különleges fémötvözetekre KURZUS: VÁLOGATOTT FEJEZETEK AZ ANYAGTUDOMÁNYBÓL Szerző: Dr. Zsoldos Ibolya Lektor: Dr. Réger Mihály 1. MODUL: Példák különleges fémötvözetekre Bevezetés Az alapozó anyagismereti, anyagtudományi tartalmú

Részletesebben

Optikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás

Optikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás Optikai tulajdonságok (áttetszőség, szín) szín 3 fluoreszcencia Beeső fény spektrális összetétele! Megfigyelő szemének érzékenysége! Fogorvosi anyagtan fizikai alapjai 10. Tankönyv fej.: 20, 21 Optikai

Részletesebben

Vas- karbon ötvözetrendszer. Összeállította: Csizmazia Ferencné dr.

Vas- karbon ötvözetrendszer. Összeállította: Csizmazia Ferencné dr. Vas- karbon ötvözetrendszer Összeállította: Csizmazia Ferencné dr. 1 Vas- Karbon diagram 2 Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos,

Részletesebben

FÉMÖTVÖZETEK HŐKEZELÉSE

FÉMÖTVÖZETEK HŐKEZELÉSE FÉMÖTVÖZETEK HŐKEZELÉSE ANYAGMÉRNÖK BSC KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET

Részletesebben

ÖSSZEFOGLALÁS HŐTANI FOLYAMATOK

ÖSSZEFOGLALÁS HŐTANI FOLYAMATOK ÖSSZEFOGLALÁS HŐTANI FOLYAMATOK HŐTÁGULÁS lineáris (hosszanti) hőtágulási együttható felületi hőtágulási együttható megmutatja, hogy mennyivel változik meg a test hossza az eredeti hosszához képest, ha

Részletesebben

5.) Ismertesse az AWI hegesztő áramforrások felépítését, működését és jellemzőit, különös tekintettel az inverteres ívhegesztő egyenirányítókra!

5.) Ismertesse az AWI hegesztő áramforrások felépítését, működését és jellemzőit, különös tekintettel az inverteres ívhegesztő egyenirányítókra! 1.) Ismertesse a széntartalom hatását az acél mechanikai tulajdonságaira (szilárdság, nyúlás, keménység), valamint a legfontosabb fémek (ötvözetlen és CrNi acél, Al, Cu) fizikai tulajdonságait (hővezetés,

Részletesebben

ABA ORIGINAL EGYENES PÁNTÚ BILINCSEK. Eredeti, egy az egyben. Anyagok. Előnyök összefoglalása. Jellemző alkalmazási területek ABA TERMÉKKATALÓGUS

ABA ORIGINAL EGYENES PÁNTÚ BILINCSEK. Eredeti, egy az egyben. Anyagok. Előnyök összefoglalása. Jellemző alkalmazási területek ABA TERMÉKKATALÓGUS EGYENES PÁNTÚ BILINCSEK ABA ORIGINAL 1 Extra erős, egyrészes, sajtolt ház 1 2 Felhajtott pántszélek 2 3 Sima alsó pántfelület 3 Eredeti, egy az egyben Az ABA Original bilincsek extra erős, egyrészes, sajtolt

Részletesebben

Atomerőművek. Záróvizsga tételek

Atomerőművek. Záróvizsga tételek Energetikai mérnök BSc képzés - Atomenergetika szakirány Atomerőművek Záróvizsga tételek 1. (AE) Mely reaktortípusok tartoznak a III. generációs reaktorok közé? Ismertesse az EPR fő jellemzőit, berendezéseit!

Részletesebben

Természetes vizek, keverékek mindig tartalmaznak oldott anyagokat! Írd le milyen természetes vizeket ismersz!

Természetes vizek, keverékek mindig tartalmaznak oldott anyagokat! Írd le milyen természetes vizeket ismersz! Összefoglalás Víz Természetes víz. Melyik anyagcsoportba tartozik? Sorolj fel természetes vizeket. Mitől kemény, mitől lágy a víz? Milyen okokból kell a vizet tisztítani? Kémiailag tiszta víz a... Sorold

Részletesebben

2. ábra. 1. ábra. Alumínium-oxid

2. ábra. 1. ábra. Alumínium-oxid Alumínium-oxid Alumínium-oxid, más nevén alumina, a leghatékonyabb, széles körben használt és kiváló min ség anyag a m szaki kerámiák között. A természetben csak nagyon kötött formában létezik más anyagokkal,

Részletesebben

ANYAGISMERET. 2011. 01. 28. Készítette: Csonka György 1

ANYAGISMERET. 2011. 01. 28. Készítette: Csonka György 1 ANYAGISMERET 2011. 01. 28. Készítette: Csonka György 1 AZ ANYAG Az anyagot az ember nyeri ki a természetből és alakítja olyanná, ami az igényeknek leginkább megfelel. 2011. 01. 28. Készítette: Csonka György

Részletesebben

Sugárzások kölcsönhatása az anyaggal

Sugárzások kölcsönhatása az anyaggal Radioaktivitás Biofizika előadások 2013 december Sugárzások kölcsönhatása az anyaggal PTE ÁOK Biofizikai Intézet, Orbán József Összefoglaló radioaktivitás alapok Nukleononkénti kötési energia (MeV) Egy

Részletesebben

Lánghegesztés és lángvágás

Lánghegesztés és lángvágás Dr. Németh György főiskolai docens Lánghegesztés és lángvágás 1 Lánghegesztés Acetilén (C 2 H 2 ) - oxigén 1:1 keveréke 3092 C 0 magas lánghőmérséklet nagy terjedési sebesség nagy hőtartalom jelentéktelen

Részletesebben

FIZIKA. Ma igazán belemelegszünk! (hőtan) Dr. Seres István

FIZIKA. Ma igazán belemelegszünk! (hőtan) Dr. Seres István FIZIKA Ma igazán belemelegszünk! (hőtan) Dr. Seres István Hőtágulás, kalorimetria, Halmazállapot változások fft.szie.hu 2 Seres.Istvan@gek.szi.hu Lineáris (vonalmenti) hőtágulás L L L 1 t L L0 t L 0 0

Részletesebben

kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca 32/B Magyarország

kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca 32/B Magyarország Epoxi gyanta epoxi ragasztó pultrud profilok szendvics panelek TERMÉK KATALÓGUS PULTRUDÁLT PROFILOK kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt. 6728 Szeged, Délceg utca

Részletesebben

Szilárdságnövelés. Az előkészítő témakörei

Szilárdságnövelés. Az előkészítő témakörei ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Alapképzés Anyagszerkezettan és anyagvizsgálat 2007/08 Szilárdságnövelés Dr. Palotás Béla palotasb@eik.bme.hu Dr. Németh Árpád arpinem@eik.bme.hu Szilárdság növelés

Részletesebben

VVER-440 (V213) reaktor (főberendezések és legfontosabb üzemi jellemzők)

VVER-440 (V213) reaktor (főberendezések és legfontosabb üzemi jellemzők) VVER-440 (V213) reaktor (főberendezések és legfontosabb üzemi jellemzők) Reaktor és fővízkör A főkeringtető kör névleges adatai Névleges hőteljesítmény A hőhordozó közepes hőmérséklete Megnevezés Névleges

Részletesebben

HŐMÉRSÉKLETMÉRÉS. Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja. 961,93 C Ezüst dermedéspontja. 444,60 C Kén olvadáspontja

HŐMÉRSÉKLETMÉRÉS. Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja. 961,93 C Ezüst dermedéspontja. 444,60 C Kén olvadáspontja Hőmérsékletmérés HŐMÉRSÉKLETMÉRÉS Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja 961,93 C Ezüst dermedéspontja 444,60 C Kén olvadáspontja 0,01 C Víz hármaspontja -182,962 C Oxigén forráspontja

Részletesebben

Alumínium ötvözetek. hőkezelése. Fábián Enikő Réka

Alumínium ötvözetek. hőkezelése. Fábián Enikő Réka Alumínium ötvözetek hőkezelése Fábián Enikő Réka fabianr@eik.bme.hu Általános Al-ötvözet jellemzők T a b A Alakítható ötvözetek B Önthető ötvözetek Nemesíthető, kiválásosan keményedő ötvözetek Az alumínium

Részletesebben

Az atomok elrendeződése

Az atomok elrendeződése Anyagtudomány 2015/16 Kristályok, rácshibák, ötvözetek, termikus viselkedés (ismétlés) Dr. Szabó Péter János szpj@eik.bme.hu Az atomok elrendeződése Hosszú távú rend (kristályok) Az atomok elhelyezkedését

Részletesebben

Anyagválasztás dugattyúcsaphoz

Anyagválasztás dugattyúcsaphoz Anyagválasztás dugattyúcsaphoz A csapszeg működése során nagy dinamikus igénybevételnek van kitéve. Ezen kívül figyelembe kell venni hogy a csapszeg felületén nagy a kopás, ezért kopásállónak és 1-1,5mm

Részletesebben

Optikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás. Tankönyv fej.

Optikai tulajdonságok (áttetszőség, szín) Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás. Tankönyv fej. Optikai tulajdonságok (áttetszőség, szín) szín 3 fluoreszcencia Fogorvosi anyagtan fizikai alapjai 10. Optikai tulajdonságok. Összefoglalás Tankönyv fej.: 20, 21 Beeső fény spektrális összetétele! Megfigyelő

Részletesebben

FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév

FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.

Részletesebben

FIZIKA II. 2. ZÁRTHELYI DOLGOZAT A MŰSZAKI INFORMATIKA SZAK

FIZIKA II. 2. ZÁRTHELYI DOLGOZAT A MŰSZAKI INFORMATIKA SZAK FIZIKA II. 2. ZÁRTHELYI DOLGOZAT A MŰSZAKI INFORMATIKA SZAK 2007-2008-2fé EHA kód:.név:.. 1. Egy 5 cm átmérőjű vasgolyó 0,01 mm-rel nagyobb, mint a sárgaréz lemezen vágott lyuk, ha mindkettő 30 C-os. Mekkora

Részletesebben

5.) Ismertesse a melegen hengerelt, hegeszthető, finomszemcsés szerkezeti acélokat az MSZ EN alapján!

5.) Ismertesse a melegen hengerelt, hegeszthető, finomszemcsés szerkezeti acélokat az MSZ EN alapján! 1.) Ismertesse a széntartalom hatását az acél mechanikai tulajdonságaira (szilárdság, nyúlás, keménység), valamint a legfontosabb fémek (ötvözetlen és CrNi acél, Al, Cu) fizikai tulajdonságait (hővezetés,

Részletesebben

A vizsgálatok eredményei

A vizsgálatok eredményei A vizsgálatok eredményei A vizsgált vetőmagvak és műtrágyák nagy száma az eredmények táblázatos bemutatását teszi szükségessé, a legfontosabb magyarázatokkal kiegészítve. A közölt adatok a felsorolt publikációkban

Részletesebben

merevség engedékeny merev rugalmasság rugalmatlan rugalmas képlékenység nem képlékeny képlékeny alakíthatóság nem alakítható, törékeny alakítható

merevség engedékeny merev rugalmasság rugalmatlan rugalmas képlékenység nem képlékeny képlékeny alakíthatóság nem alakítható, törékeny alakítható Értelmező szótár: FAFA: Tudományos elnevezés: merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát, hajlékonyságát vesztett . merevség engedékeny merev Young-modulus, E (Pa)

Részletesebben

ANYAGISMERET I. ACÉLOK

ANYAGISMERET I. ACÉLOK ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK ANYAGISMERET I. ACÉLOK Dr. Palotás Béla Dr. Németh Árpád Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus Hipereutektikus

Részletesebben

Méréstechnika. Hőmérséklet mérése

Méréstechnika. Hőmérséklet mérése Méréstechnika Hőmérséklet mérése Hőmérséklet: A hőmérséklet a termikus kölcsönhatáshoz tartozó állapotjelző. A hőmérséklet azt jelzi, hogy egy test hőtartalma milyen szintű. Amennyiben két eltérő hőmérsékletű

Részletesebben

Acélok és öntöttvasak definíciója

Acélok és öntöttvasak definíciója ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÉS ALKALMAZÁSUK Dr. Palotás Béla palotasb@eik.bme.hu Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus

Részletesebben

Réz és ötvözetei. Katt ide! Technikusoknak

Réz és ötvözetei. Katt ide! Technikusoknak Réz és ötvözetei Katt ide! Technikusoknak Tartalomjegyzék Réz Sárgaréz Ónbronz Alumíniumbronz Bemutató vége Réz tulajdonságai Hidegen jól alakítható, nagy gázoldó képessége miatt rosszul önthető. Kémiailag

Részletesebben

Négyszögrúd. Körrúd. Ötvözet: EN-AW-6060, 6063, 6005A Súly (kg/m) = 0,0027 x a2 mm (ha r=0) Hossz 6 méter. * EN-AW-6082 (AlMgSi1) Sapa profil

Négyszögrúd. Körrúd. Ötvözet: EN-AW-6060, 6063, 6005A Súly (kg/m) = 0,0027 x a2 mm (ha r=0) Hossz 6 méter. * EN-AW-6082 (AlMgSi1) Sapa profil Négyszögrúd (kg/m) = 0,0027 x a2 mm (ha r=0) a r kg/m a r kg/m 40098 * 8 1 0,172 40071 * 22 1 1,306 40001 * 10 1 0,270 40026 * 25 1 1,687 40004 * 12 1 0,389 40031 * 30 1,5 2,430 40007 * 14 1 0,529 40083

Részletesebben

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2007/08. Károsodás. Témakörök

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2007/08. Károsodás. Témakörök ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2007/08 Károsodás Dr. Lovas Jenő jlovas@ eik.bme.hu Dr. Éva András mal.eva@mail.datanet.hu Témakörök Bevezetés Tönkremeneteli módok Fáradás, méretezés

Részletesebben

A korrózió elleni védekezés módszerei. Megfelelő szerkezeti anyag alkalmazása

A korrózió elleni védekezés módszerei. Megfelelő szerkezeti anyag alkalmazása A korrózió elleni védekezés módszerei Megfelelő szerkezeti anyag kiválasztása és alkalmazása Elektrokémiai védelem A korróziós közeg agresszivitásának csökkentése (inhibitorok alkalmazása) Korrózió-elleni

Részletesebben

Vízkezelés és korrózióvédelem az épületgépészetben. Vízellátás, csatornázás, gázellátás II március 12.

Vízkezelés és korrózióvédelem az épületgépészetben. Vízellátás, csatornázás, gázellátás II március 12. Vízkezelés és korrózióvédelem az épületgépészetben Vízellátás, csatornázás, gázellátás II. 2007. március 12. Tartalom A víz tulajdonságai, vízminőség Épületgépészeti berendezések korróziója A berendezéseket

Részletesebben

Korszerű duplex acélok hegesztéstechnológiája és alkalmazási lehetőségei; a BME Anyagtudomány és Technológia Tanszék legújabb kutatási eredményei

Korszerű duplex acélok hegesztéstechnológiája és alkalmazási lehetőségei; a BME Anyagtudomány és Technológia Tanszék legújabb kutatási eredményei Új szerkezeti acélok hegeszthetősége és a kapcsolódó hegesztéstechnológiai újdonságok Szakmai nap, 2010. április 29. Korszerű duplex acélok hegesztéstechnológiája és alkalmazási lehetőségei; a BME Anyagtudomány

Részletesebben

Magfizika tesztek. 1. Melyik részecske nem tartozik a nukleonok közé? a) elektron b) proton c) neutron d) egyik sem

Magfizika tesztek. 1. Melyik részecske nem tartozik a nukleonok közé? a) elektron b) proton c) neutron d) egyik sem 1. Melyik részecske nem tartozik a nukleonok közé? a) elektron b) proton c) neutron d) egyik sem 2. Mit nevezünk az atom tömegszámának? a) a protonok számát b) a neutronok számát c) a protonok és neutronok

Részletesebben

Energiagazdálkodás és környezetvédelem 3. Előadás

Energiagazdálkodás és környezetvédelem 3. Előadás Energiagazdálkodás és környezetvédelem 3. Előadás Tüzeléstechnika Kapcsolódó államvizsga tételek: 15. Települési hulladéklerakók Hulladéklerakó helyek fajtái kialakítási lehetőségei, helykiválasztás szempontjai.

Részletesebben

SIGMATHERM rózsaszín, szürke / matt. (Keverékre vonatkozóan, 20 C-on) Lásd, táblázat. legalább 12 hónap

SIGMATHERM rózsaszín, szürke / matt. (Keverékre vonatkozóan, 20 C-on) Lásd, táblázat. legalább 12 hónap 2009. október 2008. februári kiadás átdolgozása TERMÉKLEÍRÁS JELLEMZŐI SZÍN/FÉNY MŰSZAKI ALAPADATOK Két komponenses nagy rétegvastagságú, hőálló fenol-epoxy bevonat - alkalmazható szigetelés alá hőálló

Részletesebben

Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások.

Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. dr. Fábián Enikő Réka fabianr@eik.bme.hu BMEGEMTAGM3-HŐKEZELÉS 2016/2017 Kétalkotós ötvözetrendszerekkel kapcsolatos alapfogalmak Az alkotók

Részletesebben

MAGNÉZIUM ÉS ÖTVÖZETEI. Cél

MAGNÉZIUM ÉS ÖTVÖZETEI. Cél MAGNÉZIUM ÉS ÖTVÖZETEI Cél A magnézium és ötvözeteinek szerkezete, tulajdonságai, a hőkezelés, szilárdságnövelés és korrózióállóság javítás elvi alapjainak, valamint autóipari alkalmazásainak elsajátítása

Részletesebben

(11) Lajstromszám: E 005 472 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA

(11) Lajstromszám: E 005 472 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA !HU00000472T2! (19) HU (11) Lajstromszám: E 00 472 (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 06 1003 (22) A bejelentés napja: 06.

Részletesebben

Nagy teljesítmény Az új FORMAT GT

Nagy teljesítmény Az új FORMAT GT Nagy teljesítmény Az új FORMAT GT Érvényes 2019. 0. 30-ig _00_0001-001_GT_HU 1 UNIVERÁLIS nagy teljesítményű maró Mostantól gyorsabban haladhat. Szerszám univerzális megmunkáláshoz Egyenetlen spirál és

Részletesebben

Atomerőművi dekontamináló berendezés gépész. Atomerőművi gépész

Atomerőművi dekontamináló berendezés gépész. Atomerőművi gépész A 10/07 (II. 27.) SzMM rendelettel módosított 1/06 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés,

Részletesebben

1. Hidegalakítás, melegalakítás, félmelegalakítás

1. Hidegalakítás, melegalakítás, félmelegalakítás Ismételje át a hidegalakítás fogalmát, hatását a fémek tulajdonságaira! Olvassa el a bekezdést! Jegyezze meg a hideg-, félmeleg és melegalakító eljárások jellemzőit és alkalmazási területeit. 1. Hidegalakítás,

Részletesebben

Acélok nem egyensúlyi átalakulásai

Acélok nem egyensúlyi átalakulásai Acélok nem egyensúlyi átalakulásai Acélok egyensúlyitól eltérő átalakulásai Az ausztenit átalakulásai lassú hűtés Perlit diffúziós átalakulás α+fe 3 C rétegek szilárdság közepes martensit bainit finom

Részletesebben

Az Országos Képzési Jegyzékről és az Országos Képzési Jegyzék módosításának eljárásrendjéről szóló 133/2010. (IV. 22.) Korm.

Az Országos Képzési Jegyzékről és az Országos Képzési Jegyzék módosításának eljárásrendjéről szóló 133/2010. (IV. 22.) Korm. Az Országos Képzési Jegyzékről és az Országos Képzési Jegyzék módosításának eljárásrendjéről szóló 133/2010. (IV. 22.) Korm. rendelet alapján: Szakképesítés, szakképesítés-elágazás, rész-szakképesítés,

Részletesebben

ACÉLOK HEGESZTHETŐSÉGE

ACÉLOK HEGESZTHETŐSÉGE ACÉLOK HEGESZTHETŐSÉGE Budapesti Műszaki és Gazdaságtudományi Egyetem Mechanikai Technológia és Anyagszerkezettani Tanszék Dr. Palotás Béla Szerző: dr. Palotás Béla 1 A hegeszthetőség fogalma Az acél hegeszthetősége

Részletesebben

SIGMACOVER 690 (SigmaCover Aluprimer) 7414

SIGMACOVER 690 (SigmaCover Aluprimer) 7414 2009. szeptember 2005. szeptember kiadás átdolgozása TERMÉKLEÍRÁS kétkomponenses, magas szárazanyag tartalmú, alumíniummal pigmentált, poliaminnal térhálósodó, módosított epoxi bázisú alapozó / bevonat

Részletesebben

lindab velünk egyszerű az építés DuraFrost Újdonság a Lindabtól LindabPLX lágy állókorcos síklemez fedés Építészeti álmok megvalósításához

lindab velünk egyszerű az építés DuraFrost Újdonság a Lindabtól LindabPLX lágy állókorcos síklemez fedés Építészeti álmok megvalósításához lindab velünk egyszerű az építés DuraFrost Újdonság a Lindabtól LindabPLX lágy állókorcos síklemez fedés Építészeti álmok megvalósításához Premium bevonati rendszer Fehér Galambszürke Antracitmetál Fekete

Részletesebben

Vas- karbon ötvözetrendszer

Vas- karbon ötvözetrendszer Vas- karbon ötvözetrendszer Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos, és szaggatott vonallal is fel vannak

Részletesebben

3. Laboratóriumi gyakorlat A HŐELLENÁLLÁS

3. Laboratóriumi gyakorlat A HŐELLENÁLLÁS 3. Laboratóriumi gyakorlat A HŐELLENÁLLÁS 1. A gyakorlat célja A Platina100 hőellenállás tanulmányozása kiegyensúlyozott és kiegyensúlyozatlan Wheatstone híd segítségével. Az érzékelő ellenállásának mérése

Részletesebben

HŐMÉRSÉKLETMÉRÉS. Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja. 961,93 C Ezüst dermedéspontja. 444,60 C Kén olvadáspontja

HŐMÉRSÉKLETMÉRÉS. Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja. 961,93 C Ezüst dermedéspontja. 444,60 C Kén olvadáspontja Hőmérsékletmérés HŐMÉRSÉKLETMÉRÉS Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja 961,93 C Ezüst dermedéspontja 444,60 C Kén olvadáspontja 0,01 C Víz hármaspontja -182,962 C Oxigén forráspontja

Részletesebben

High-Soft nyomásközvetítő membrán

High-Soft nyomásközvetítő membrán 14.04.2009 RJ/BV Oldal 1 / 6 Oldal 2 / 6 Az új nyomásközlőkhöz készült High-Soft membránunkat egy elektromos nyomásátalakítóval, vagy más nyomásmérő eszközökkel kombinálva elérhető a hőmérsékelti hatástól

Részletesebben
