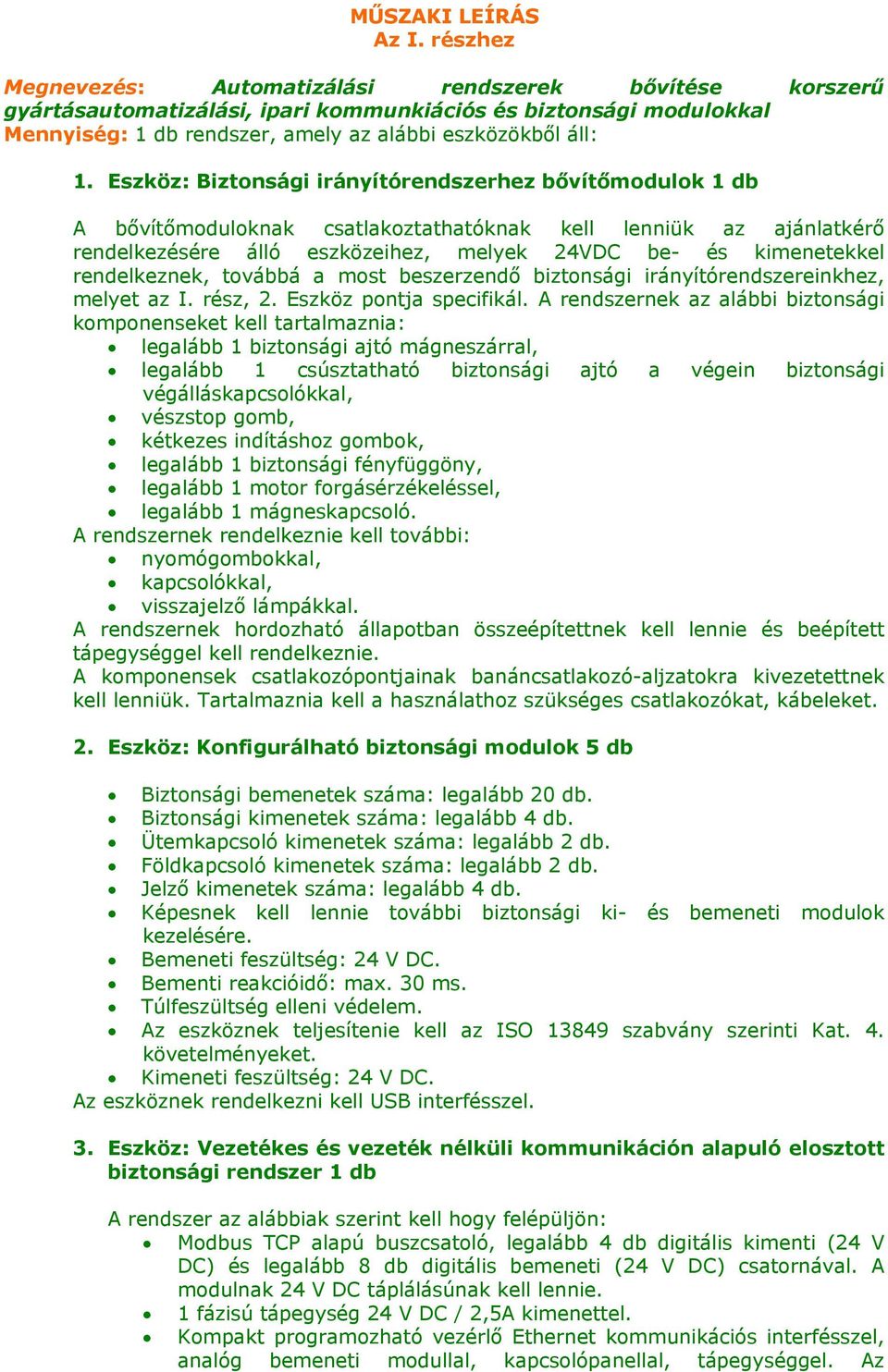

1 MŰSZAKI LEÍRÁS Az I. részhez Megnevezés: Automatizálási rendszerek bővítése korszerű gyártásautomatizálási, ipari kommunkiációs és biztonsági modulokkal Mennyiség: 1 db rendszer, amely az alábbi eszközökből áll: 1. Eszköz: Biztonsági irányítórendszerhez bővítőmodulok 1 db A bővítőmoduloknak csatlakoztathatóknak kell lenniük az ajánlatkérő rendelkezésére álló eszközeihez, melyek 24VDC be- és kimenetekkel rendelkeznek, továbbá a most beszerzendő biztonsági irányítórendszereinkhez, melyet az I. rész, 2. Eszköz pontja specifikál. A rendszernek az alábbi biztonsági komponenseket kell tartalmaznia: legalább 1 biztonsági ajtó mágneszárral, legalább 1 csúsztatható biztonsági ajtó a végein biztonsági végálláskapcsolókkal, vészstop gomb, kétkezes indításhoz gombok, legalább 1 biztonsági fényfüggöny, legalább 1 motor forgásérzékeléssel, legalább 1 mágneskapcsoló. A rendszernek rendelkeznie kell további: nyomógombokkal, kapcsolókkal, visszajelző lámpákkal. A rendszernek hordozható állapotban összeépítettnek kell lennie és beépített tápegységgel kell rendelkeznie. A komponensek csatlakozópontjainak banáncsatlakozó-aljzatokra kivezetettnek kell lenniük. Tartalmaznia kell a használathoz szükséges csatlakozókat, kábeleket. 2. Eszköz: Konfigurálható biztonsági modulok 5 db Biztonsági bemenetek száma: legalább 20 db. Biztonsági kimenetek száma: legalább 4 db. Ütemkapcsoló kimenetek száma: legalább 2 db. Földkapcsoló kimenetek száma: legalább 2 db. Jelző kimenetek száma: legalább 4 db. Képesnek kell lennie további biztonsági ki- és bemeneti modulok kezelésére. Bemeneti feszültség: 24 V DC. Bementi reakcióidő: max. 30 ms. Túlfeszültség elleni védelem. Az eszköznek teljesítenie kell az ISO szabvány szerinti Kat. 4. követelményeket. Kimeneti feszültség: 24 V DC. Az eszköznek rendelkezni kell USB interfésszel. 3. Eszköz: Vezetékes és vezeték nélküli kommunikáción alapuló elosztott biztonsági rendszer 1 db A rendszer az alábbiak szerint kell hogy felépüljön: Modbus TCP alapú buszcsatoló, legalább 4 db digitális kimenti (24 V DC) és legalább 8 db digitális bemeneti (24 V DC) csatornával. A modulnak 24 V DC táplálásúnak kell lennie. 1 fázisú tápegység 24 V DC / 2,5A kimenettel. Kompakt programozható vezérlő Ethernet kommunikációs interfésszel, analóg bemeneti modullal, kapcsolópanellal, tápegységgel. Az

2 egységnek egy panelon készre szereltnek kell lennie. Moduláris bővítési lehetőséggel. Biztonsági digitális kimeneti modul, mely a fenti buszcsatoló egységhez és a fenti programozható vezérlőhöz egyaránt csatlakoztatható. A modulnak legalább 8 biztonsági digitális kimeneti (24 V DC) csatornával kell rendelkeznie. A modulnak az alábbi szabványok jelölt követelményeit kell tudni teljesíteni: EN SIL 3, EN SIL CL 3, EN ISO PL e. Biztonsági digitális bemeneti modul, mely a fenti buszcsatoló egységhez és a fenti programozható vezérlőhöz egyaránt csatlakoztatható. A modulnak legalább 8 biztonsági digitális bemeneti (24 V DC) csatornával kell rendelkeznie. A modulnak az alábbi szabványok jelölt követelményeit kell tudni teljesíteni: EN SIL 3, EN SIL CL 3, EN ISO PL e. Interfész konverter, mely a programozható vezérlő és a buszcsatoló vezetékes Ethernet alapú összeköttetését képes 2,4GHz-es Bluetooth v2.0 szerinti vezeték nélküli kommunikációval kiváltani. A modulnak 24 V DC táplálásúnak kell lennie. Maximális adóteljesítmény: 20 dbm (automatikusan szabályozott). 4. Eszköz: Távmérő rendszer 1 db 1 db WirelessHART / WLAN átjáró. Az eszköz WLAN interfészének IEEE b/g típusúnak kell lennie. WLAN oldalon legalább 13 csatorna-csoporttal kell rendelkeznie. WirelessHART oldalon legalább 15 csatorna-csoporttal kell rendelkeznie. Rendelkeznie kell vezetékes Ethernet csatlakozóval. 24 V DC megtáplálású. Nem kültéri kialakítás, IP 20 védettségű. Modbus TCP protokoll. Legalább 128 bites AES titkosítás. 2 db RP-SMA anya antenna csatlakozó a WLAN oldalon. 1 db RP-SMA anya antenna csatlakozó a WirelessHART oldalon. 4 db HART/WirelessHART adapter, tápegységgel. A modulnak képesnek kell lennie 4 db 4-20mA-es HART eszköz csatlakoztatására. Levehető, cserélhető antennával kell rendelkeznie. A modulnak kültéri üzemeltetésre alkalmasnak kell lennie, IP 67 védettség szükséges. 24 V DC megtáplálású. N típusú anya antenna csatlakozó. 3 db parabolaantenna Nyereség: min. 19 dbi Csatlakozási mód: N (anya) Védettség: IP65 3 db irányantenna Nyereség: min. 8 dbi Csatlakozási mód: SMA (anya)

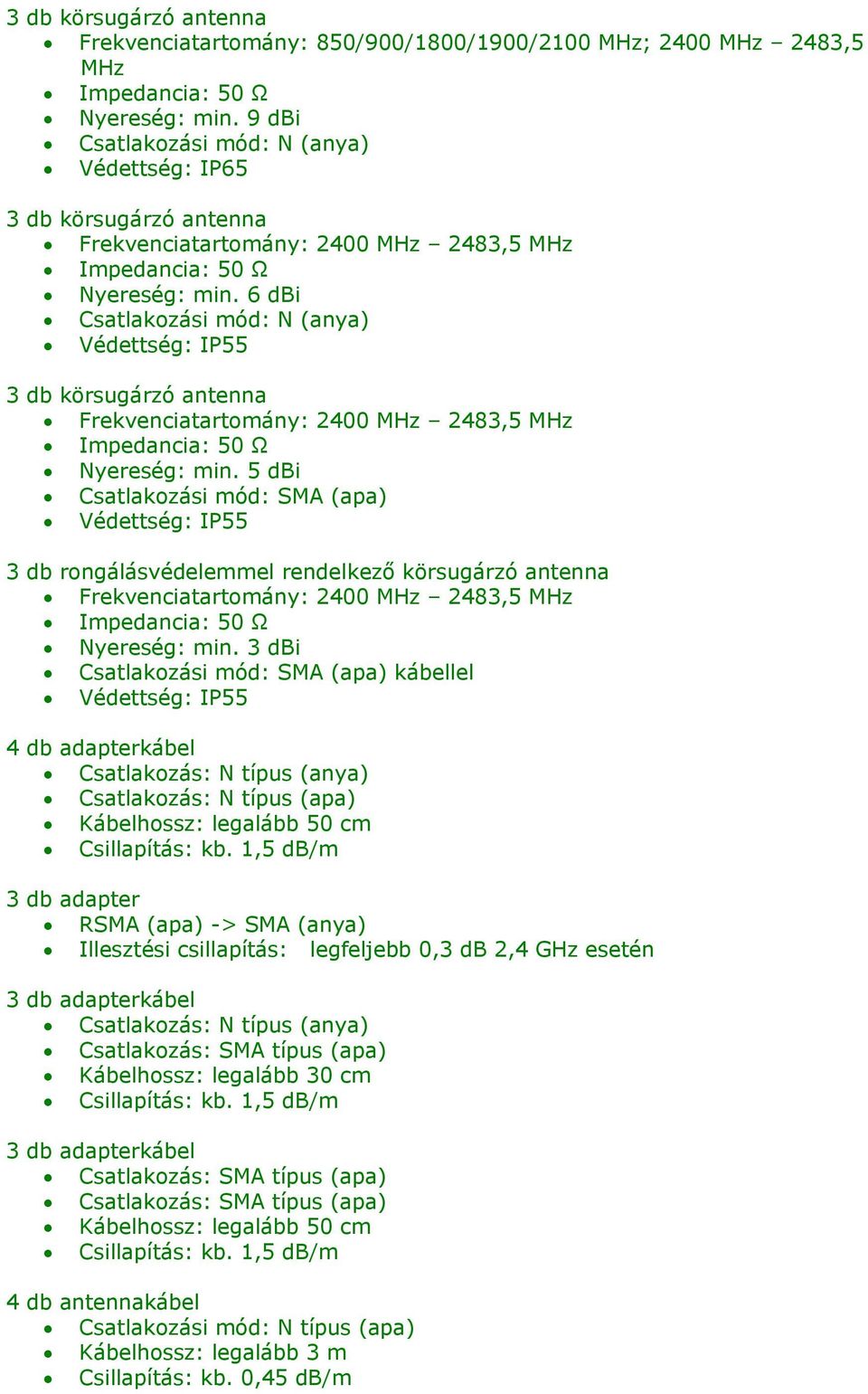

3 3 db körsugárzó antenna Frekvenciatartomány: 850/900/1800/1900/2100 MHz; 2400 MHz 2483,5 MHz Nyereség: min. 9 dbi Csatlakozási mód: N (anya) Védettség: IP65 3 db körsugárzó antenna Nyereség: min. 6 dbi Csatlakozási mód: N (anya) 3 db körsugárzó antenna Nyereség: min. 5 dbi Csatlakozási mód: SMA (apa) 3 db rongálásvédelemmel rendelkező körsugárzó antenna Nyereség: min. 3 dbi Csatlakozási mód: SMA (apa) kábellel 4 db adapterkábel Csatlakozás: N típus (anya) Csatlakozás: N típus (apa) Kábelhossz: legalább 50 cm Csillapítás: kb. 1,5 db/m 3 db adapter RSMA (apa) -> SMA (anya) Illesztési csillapítás: legfeljebb 0,3 db 2,4 GHz esetén 3 db adapterkábel Csatlakozás: N típus (anya) Csatlakozás: SMA típus (apa) Kábelhossz: legalább 30 cm Csillapítás: kb. 1,5 db/m 3 db adapterkábel Csatlakozás: SMA típus (apa) Csatlakozás: SMA típus (apa) Kábelhossz: legalább 50 cm Csillapítás: kb. 1,5 db/m 4 db antennakábel Csatlakozási mód: N típus (apa) Kábelhossz: legalább 3 m Csillapítás: kb. 0,45 db/m

4 7 db közdugasz túlfeszültség-védelemhez Csatlakozási mód: N csatlakozó Szabványok/előírások: IEC Összegáram-lökés: 20 ka legalább 4 db adapter SMA (anya) -> SMA (anya) Illesztési csillapítás: <0,3 db 2,4 GHz esetén 3 db antennakábel Csatlakozási mód: N típus (apa) Kábelhossz: legalább 15 m Csillapítás: kb. 0,45 db/m 1 db vezeték nélküli adatgyűjtő, vonalkód olvasási képességgel 1D lézerolvasó. Az olvasónak RS232 interfésszel kell rendelkeznie a meglévő PLC rendszereinkhez történő csatlakoztathatóság biztosítása érdekében. Az eszköznek önálló adatgyűjtő feladatok ellátására is alkalmasnak kell lennie. Az eszköznek konfigurálhatónak, programozhatónak kell lennie. Legalább 300MHz-es CPU-t kell tartalmaznia, legalább 64MB memóriával. Elvárás a Windows CE 5.0 operációs rendszer, vagy azzal egyenértékű. Legalább IP 54 védettséggel kell rendelkeznie. Vezeték nélküli kommunikációra is alkalmasnak kell lennie IEEE a/b/g típusú rádióval. Tartozékok: töltő, rádiós bölcső, PC szinkronizáláshoz szükséges kiegészítők.

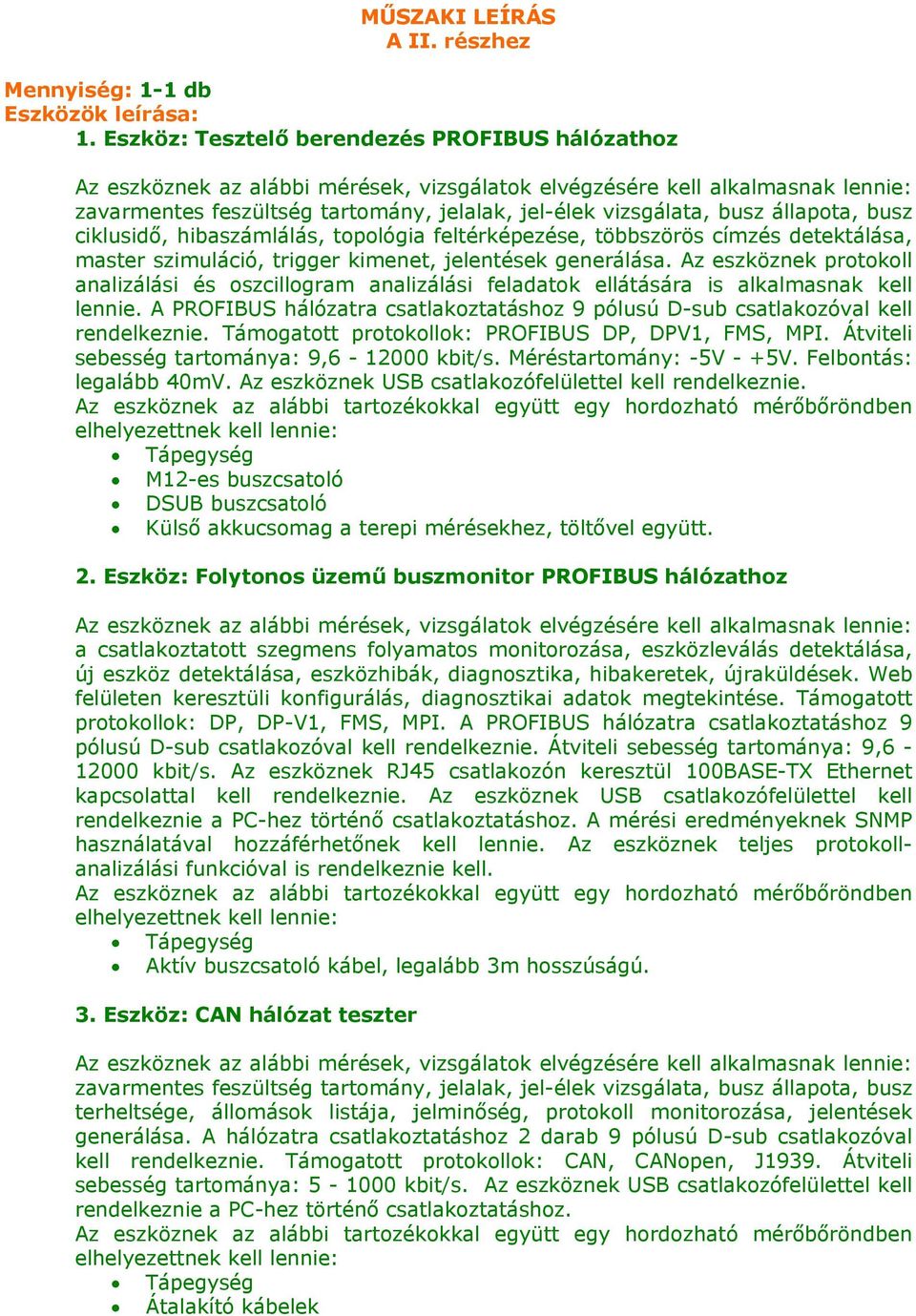

5 MŰSZAKI LEÍRÁS A II. részhez Mennyiség: 1-1 db Eszközök leírása: 1. Eszköz: Tesztelő berendezés PROFIBUS hálózathoz zavarmentes feszültség tartomány, jelalak, jel-élek vizsgálata, busz állapota, busz ciklusidő, hibaszámlálás, topológia feltérképezése, többszörös címzés detektálása, master szimuláció, trigger kimenet, jelentések generálása. Az eszköznek protokoll analizálási és oszcillogram analizálási feladatok ellátására is alkalmasnak kell lennie. A PROFIBUS hálózatra csatlakoztatáshoz 9 pólusú D-sub csatlakozóval kell rendelkeznie. Támogatott protokollok: PROFIBUS DP, DPV1, FMS, MPI. Átviteli sebesség tartománya: 9, kbit/s. Méréstartomány: -5V - +5V. Felbontás: legalább 40mV. Az eszköznek USB csatlakozófelülettel kell rendelkeznie. Az eszköznek az alábbi tartozékokkal együtt egy hordozható mérőbőröndben elhelyezettnek kell lennie: Tápegység M12-es buszcsatoló DSUB buszcsatoló Külső akkucsomag a terepi mérésekhez, töltővel együtt. 2. Eszköz: Folytonos üzemű buszmonitor PROFIBUS hálózathoz a csatlakoztatott szegmens folyamatos monitorozása, eszközleválás detektálása, új eszköz detektálása, eszközhibák, diagnosztika, hibakeretek, újraküldések. Web felületen keresztüli konfigurálás, diagnosztikai adatok megtekintése. Támogatott protokollok: DP, DP-V1, FMS, MPI. A PROFIBUS hálózatra csatlakoztatáshoz 9 pólusú D-sub csatlakozóval kell rendelkeznie. Átviteli sebesség tartománya: 9, kbit/s. Az eszköznek RJ45 csatlakozón keresztül 100BASE-TX Ethernet kapcsolattal kell rendelkeznie. Az eszköznek USB csatlakozófelülettel kell rendelkeznie a PC-hez történő csatlakoztatáshoz. A mérési eredményeknek SNMP használatával hozzáférhetőnek kell lennie. Az eszköznek teljes protokollanalizálási funkcióval is rendelkeznie kell. Az eszköznek az alábbi tartozékokkal együtt egy hordozható mérőbőröndben elhelyezettnek kell lennie: Tápegység Aktív buszcsatoló kábel, legalább 3m hosszúságú. 3. Eszköz: CAN hálózat teszter zavarmentes feszültség tartomány, jelalak, jel-élek vizsgálata, busz állapota, busz terheltsége, állomások listája, jelminőség, protokoll monitorozása, jelentések generálása. A hálózatra csatlakoztatáshoz 2 darab 9 pólusú D-sub csatlakozóval kell rendelkeznie. Támogatott protokollok: CAN, CANopen, J1939. Átviteli sebesség tartománya: kbit/s. Az eszköznek USB csatlakozófelülettel kell rendelkeznie a PC-hez történő csatlakoztatáshoz. Az eszköznek az alábbi tartozékokkal együtt egy hordozható mérőbőröndben elhelyezettnek kell lennie: Tápegység Átalakító kábelek

6 4. Eszköz: Protokoll analizátor CAN hálózathoz A rendszernek az alábbi mérések, vizsgálatok elvégzésére kell alkalmasnak lennie: adatforgalom monitorozása, analizálása, üzenetek küldése a buszra, ID alapú szűrés. Szimbolikus nevek hozzárendelése ID-hoz, mérnöki egységek használata. Oszcilloszkóp szerű grafikus megjelenítésre alkalmasnak kell lennie. Támogatott CAN ID-k: 11 és 29 bites. Átviteli sebességek: 50 kbit/s - 1 Mbit/s. A rendszernek tartozéka kell legyen egy USB interfésszel ellátott, számítógépet a CAN buszra csatoló modul. További elvárás egy CANopen OPC szerver a fizikai adatok alkalmazások általi hozzáférésének biztosítására. Támogatandó protokollok: CANopen DeviceNet J Eszköz: Ipari-Ethernet hálózat diagnosztizáló eszköz kábel tesztelése, hálózat tesztelése, a hálózat statisztikai analízise, adatcsomagok azonosítása, rögzítése, terhelési teszt RFC2544 alapján. Akkumulátorról és hálózatról is kell üzemelnie. Hálózattípusok: 10/100/1000 Base-T. A kezelői felület színes, érintőképernyős. Az eszköznek USB csatlakozófelülettel kell rendelkeznie a PC-hez történő csatlakoztatáshoz. 6. Eszköz: Ipari-Ethernet forgalom diagnosztikai eszközök Az eszközöknek az alábbi mérések, vizsgálatok elvégzésére kell alkalmasnak lenniük: a hálózati topológia feltérképezése, a hálózati forgalom monitorozása, rögzítése. Támogatandó protokollok: Ipv4, Ipv6, TCP/IP, UDP, SMTP, SNMP, PROFINET, MODBUS TCP, EtherNet/IP, SIEMENS H1, S5, S7. Az egyik eszköznek egy mobil, a monitorozandó ággal sorba köthetőnek kell lennie. A másik eszköznek fixre telepíthetőnek kell lennie egy hálózati elosztó mellé. 7. Eszköz: Digitális szivárgásvizsgáló szivárgó áram mérése (DIN VDE 0701/0702), differenciál áram mérése, feszültségmérés, ellenállás mérés, minimum, maximum és relatív értékek. Frekvenciatartomány AC feszültségre/áramra: 40 Hz - 1 khz. Manuális méréstartomány állítás. A lakatfogó nyílása: 30mm. 8. Eszköz: S7 OPC szerver és interfészek 1 db SIEMENS S7 PLC-k kezelésére alkalmas OPC szerver. 1 db csatoló interfész a számítógép és az S7 PLC MPI/PROFIBUS DP alapú összekötéséhez Ethernet interfésszel 1 db csatoló interfész a számítógép és az S7 PLC MPI/PROFIBUS DP alapú összekötéséhez USB interfésszel 9. Eszköz: RS485/RS422 soros interfész modul 1 db 4 csatornás RS485/RS422 soros interfész modul a meglévő National Instruments CompactRIO rendszerünkhöz.

7 MŰSZAKI LEÍRÁS A III. részhez Eszközök leírása: 1. Eszköz: Bluetooth ipari kommunikációs rendszer 1 db Mikrovezérlő alapú, beágyazott ipari vezetéknélküli kommunikációs rendszer szenzorokkal. A rendszernek az alábbi tulajdonságokkal kell rendelkeznie: RF interfész: Bluetooth. Interfészek: USB, RS232-C, SPI. Beágyazott rendszer grafikus interfésszel. Hordozható kivitel. Részletes használati utasítás. Mérési utasítások a funkciók gyakorlat-orientált megismeréséhez. A rendszernek az alábbi elemeket kell tartalmaznia: Hőmérséklet szenzor: C. Infravörös szenzor. Érintés szenzor. Ultrahang szenzor 10m hatótávval. Gázérzékelő. Érintésérzékelő. Páratartalom mérő: %. Nyomásmérő 10 psi-ig. További elemek: antennák, kábelek, tápegységek. DC és léptetőmotor vezérlőmodulokkal. Feszültségvezérlő modul. A használathoz szükséges szoftverek. 2. Eszköz: RFID ipari kommunikációs rendszer 1 db A rendszernek az alábbi tulajdonságokkal kell rendelkeznie: Legyen alkalmas RFID rendszerek működésének a megismerésére. Részletesen ismertesse az olvasók és a tag-ek beállítását. Hordozható kivitel. Részletes használati utasítás. Mérési utasítások a funkciók gyakorlat-orientált megismeréséhez. A rendszer tegye lehetővé az RFID-alkalmazás programozás elsajátítását. A rendszernek az alábbi elemeket kell tartalmaznia: 13,56 MHz- es RFID rendszer passív TAG-ekkel: o RFID olvasó egység, o antenna, o RFID TAG-ek (legalább 3 db), o RS-232 interfész, o ISO protokoll támogatása. 915 MHz-es RFID rendszer aktív TAG-ekkel: o RFID olvasó egység, o antennák, o RFID TAG-ek (legalább 3 db), o RS-232 interfész. További elemek: a szükséges kábelek, tápegységek.

8 3. Eszköz: Rádió kommunikációs mérőrendszer 1 db Mérőrendszer antennák és RF jelek terjedésének vizsgálatára. A rendszernek az alábbi tulajdonságokkal kell rendelkeznie: Az alábbi mérések elvégzésére kell alkalmasnak lennie: besugárzott terület, állóhullám, fading (fáziskésés, csillapítás), Doppler frekvencia, terjedési veszteség. A rendszernek alkalmasnak kell lennie antennák bemérésére, a rádióhullámok terjedésének a vizsgálatára. A rendszer részét képező grafikus szoftvernek alkalmasnak kell lennie a terjedés és veszteség modellezésére. A rendszernek belső kalibrációval kell rendelkeznie. Hordozható kivitel. Részletes használati utasítás. Mérési utasítások a funkciók gyakorlat-orientált megismeréséhez. A rendszernek az alábbi elemeket kell tartalmaznia: A mérések elvégzéséhez szükséges hardver és szoftver elemek. Legalább 10 db antenna (minimum 8 féle). 2 db antennatartó konzol. Antennaforgatási funkció 360 -ban, legalább 400 lépésben. Frekvenciák: 914MHz, 2,42GHz. RF kábelek. 2 db 50 Ohm-os lezáró ellenállás. További elemek: a szükséges kábelek, tápegységek.

9 MŰSZAKI LEÍRÁS A IV. részhez Eszközök leírása: 1. Eszköz: Hordozható rádiófrekvenciás spektrumanalizátor kiegészítőkkel 1 db TDMA power, channel power, térerő, foglalt sávszélesség, scalar átvitel, scalar reflexió, frekvencia beállítások csatorna táblából. Egyéb integrált funkciók: előerősítő, követő generátor, VSWR híd. Frekvencia tartomány: 100 khz - 8 GHz. TOI 300MHz-en tipikusan +11dBm vagy jobb. Teljes szintbizonytalanság: 10MHz-8GHz-ig 0,8dB vagy attól jobb. Trigger funkciók: Free Run, External, Video, IF power. Átviteli mérés dinamika tartománya 300kHz-6GHz : typ 100dB. Frekvencia felbontás: 1Hz. Kalibrációs értékek dokumentációja. Távoli elérés LAN-on és USB-n keresztül. A rendszernek alkalmasnak kell lennie Distance To Fault, vektor visszaverődés és átvitel, vektor feszültség típusú mérések elvégzésére. RF kábel 1 m hosszú, DC to 8GHz. Open/Short/ 50Ohm kalibráló készlet a VSWR és DTF mérések kalibrálásához. Hordtáska. Aktív irányított antenna MHz. Loop antenna 9 khz - 20 MHz. Kiegészítő antenna szett a főbb ISM sávok vizsgálatára. (Legalább 3 darab.) Mérési adatok mentése SD kártyára. Cseppálló kivitel kültéri használatra. Mozgó alkatrész nélküli hűtés. 2. Eszköz: Digitális oszcilloszkóp 1 db Analóg sávszélesség 50 Ω -on: 2 GHz Analóg sávszélesség 1 MΩ -on: 500 MHz Bemeneti csatornák száma: 4 Bemeneti impedancia: 50 Ω ±1.5 % Bemenet érzékenysége a teljes sávszélesség tartományban: 50 Ω/2GHz: legalább 1 mv/div - 1 V/Div; 1MΩ/500MHz: 1 mv/div - 10 V/Div 50 Ω on a maximális zajszint: 150µV, vagy attól jobb. Csatornaizoláció: legalább 55dB, vagy jobb. Időalap pontosság: közvetlenül kalibráció után ±5 ppm, vagy annál jobb. A műszer legyen alkalmas későbbi bővítéssel akár ±0,2 ppm időalap pontosságra. Memória: 20MS/csatorna, vagy több. A tejles memória legyen összevonható egy csatornára. A műszer legyen alkalmas history módban történő üzemelésre. A/D átalakító: 8 bit, vagy annál jobb. A digitalizáló áramkör tényleges dinamika tartománya: ENOB=7 bit, vagy annál több. Adatgyűjtési sebesség: a teljes műszerfunkcionalitás megőrzésével akár waveform/sec. Trigger jitter: 1 ps, vagy alatta a teljes sávszélesség tartományban. Trigger típusok: Edge, Glitch, Width, Runt, Window, Time-out, Interval, Slew Rate, Data2Clock, Pattern, State, Serial Pattern és bővítési lehetőség a következőkhöz:uart/rs-232, LIN, CAN, FlexRay, I²C, SPI. Szűrők: analóg sávszélesség korlátozás: 200MHz, 20MHz; DSP szűrők, melyek a felhasználó által is definiálhatóak. Matematikai műveletek hardveres gyorsítással. A méréseknek és analizálásoknak hardveres gyorsításúnak kell lenniük. A műszernek alkalmasnak kell lennie CAN és LIN alapú valamint RS-232 és UART triggerelésre és az üzenetek dekódolására.
