DD REC-1 recirkulációs vízellátó készülék. Gyémánttechnika. Alapanyagok beton, vasbeton, márvány, terméskövek, mûkõ, tégla, csempe

Átírás

1 DD EC-1 kézi gyémánt fúrókészülék Alkalmazás pontos és gyors furatok készítése zaj és vibráció nélküli munkavégzés tiszta munkavégzés külsõ vízellátástól független DD-CR 1 állvány: pontosan beállítható furatok készítése Alapanyagok beton, vasbeton, márvány, terméskövek, mûkõ, tégla, csempe Mûszaki adatok 1450 W Áramfelvétel: 6,7 A Készülék súlya: 5,7 kg Készülék méretei: mm Falközelítés: 36 mm Üresjárati fordulatszám: 9100 ford./perc Max. megengedett víznyomás: 6 bar Csúszótengely-kapcsoló kioldás: 13 Nm EN szerint Érintésvédelem: I. védelmi osztály, védõföldeléssel: EN DD REC-1 recirkulációs vízellátó készülék Mûszaki adatok 300 W Áramfelvétel: 6,7 A Készülék súlya (feltöltés nélkül): 25 kg Vízmennyiség: 4 13 l Fúrókapacitás: kb. 50 furat Készülék méretei (futómû nélkül): mm Max. víznyomás: # 6 bar Megengedett üzemi hõmérséklet: C Megengedett tárolási/szállítási hõmérséklet (víz és szûrõ nélkül): C EN szerint Érintésvédelem: I. védelmi osztály, védõföldeléssel: EN Pontos dûbelfuratok (HVZ, HVA, HSL-TZ, HDA, HST, HAS, HKD-S, HRD) Átmenõfuratok ø35 mm-ig Elõnyök TopSpin kinematika egyszerû kezelhetõség nagy fordulatszám gyors munkavégzés komfortos munkavégzés hatásos és környezetbarát: egyedülálló recirkulációs vízellátásának köszönhetõen a visszamaradó furatiszap minimális elektronikus vízmennyiség-szabályozás szerszám nélküli koronacsere különbözõ alapanyagokhoz használható alacsony zaj- és vibrációszint pontosan elhelyezhetõ furatok 104

2 Fúrás- és véséstechnika DD EC-1 kézi gyémánt fúrókészülék DD-REC1 recirkulációs vízellátó készülék DD-REC1 recirkulációs vízellátó készülék csatlakoztatható szállítószerkezettel, 5 m-es tömlõcsomaggal (csatlakozókábel nélkül), törlõkendõvel, használati utasítással DD-REC1F kerámiaszûrõ Tömítõgyûrû fej fölötti fúráshoz* DD-CR 1 állvány DD EC-1 gyémánt fúrókészülék vizes fúráshoz vízgyûjtõvel, oldalmarkolattal, mélységütközõvel, 5 m-es csatlakozókábel, beépített áramvédõ kapcsolóval, Hilti spray, törlõkendõ, használati utasítás, mûanyag készülékdobozban DD-CR 1 állvány vákuum/dûbel alaplap, vezetõház, hajtókar DD-CR tartalék tömítés* DD-VPX vákuumszivattyú ST-170 gyorsfeszítõ tám* Fúrókoronák, furatmag eltávolítók DD EC-1 fúrókészülékhez és TopSpin kinematikához kifejlesztett DD-C fúrókoronák. Vízgyûjtõgyûrûvel együtt. A 600 mm hosszú fúrókoronákat csak a 300 mm hosszú koronával történõ elõfúrás után szabad használni! T2 fúrókoronák T4 fúrókoronák Furatmag eltávolítók átmérõ (mm) hasznos hossz (mm) 8 70 DD-C 8/70 T DD-C 10/150 T DD-C 12/150 T DD-CB 12* DD-C 14/150 T2* DD-C 14/150 T DD-CB 14* DD-C 15/150 T2* DD-C 15/150 T4* DD-CB 15** DD-C 16/150 T2* DD-C 16/150 T DD-CB 16* DD-C 16/300 T2* DD-C 16/300 T DD-CB 16* DD-C 18/150 T2* DD-C 18/150 T DD-CB 18* DD-C 18/300 T2* DD-C 18/300 T DD-CB 18* DD-C 20/150 T2* DD-C 20/150 T4* DD-CB 20* DD-C 20/300 T2* DD-C 20/300 T DD-CB 20* DD-C 22/300 T2* DD-C 22/300 T DD-CB 22* DD-C 24/300 T DD-C 24/300 T DD-CB 24* DD-C 25/300 T2* DD-C 25/300 T DD-CB 25* DD-C 28/300 T2* DD-C 28/300 T DD-CB 28* DD-C 30/300 T2* DD-C 30/300 T DD-CB 30* DD-C 32/300 T2* DD-C 32/300 T DD-CB 32* DD-C 35/300 T2* DD-C 35/300 T DD-CB 35* DD-C 18/600 T2* DD-C 18/600 T4* DD-C 20/600 T2* DD-C 20/600 T4** DD-C 22/600 T2* DD-C 22/600 T4** DD-C 24/600 T2* DD-C 24/600 T4* DD-C 25/600 T2* DD-C 25/600 T4* DD-C 28/600 T2* DD-C 28/600 T4* DD-C 30/600 T2* DD-C 30/600 T4** DD-C 32/600 T2* DD-C 32/600 T4* DD-C 35/600 T2* DD-C 35/600 T4** T2 T4 alacsony és közepes abrazivitású, kevéssé, ill. közepesen vasalt betonhoz, terméskövekhez, klinkerhez közepes, ill. erõs abrazivitású, közepesen, ill. erõsen vasalt betonhoz, égetett téglához * 3 napon belül szállítható ** Egyedi szállítási határidô Dûbelelhelyezéshez tesztelt fúrókoronák Speciálisan illesztett fúrókorona-átmérõk: a HSL-TZ, HAS, HST, HKD-S, HRD, HVZ, HVA, HIT RE-500 Hilti dûbelek optimális teher átadásához (a HIT-HY150 csak feldurvított furatfelület esetén alkalmazható). 105

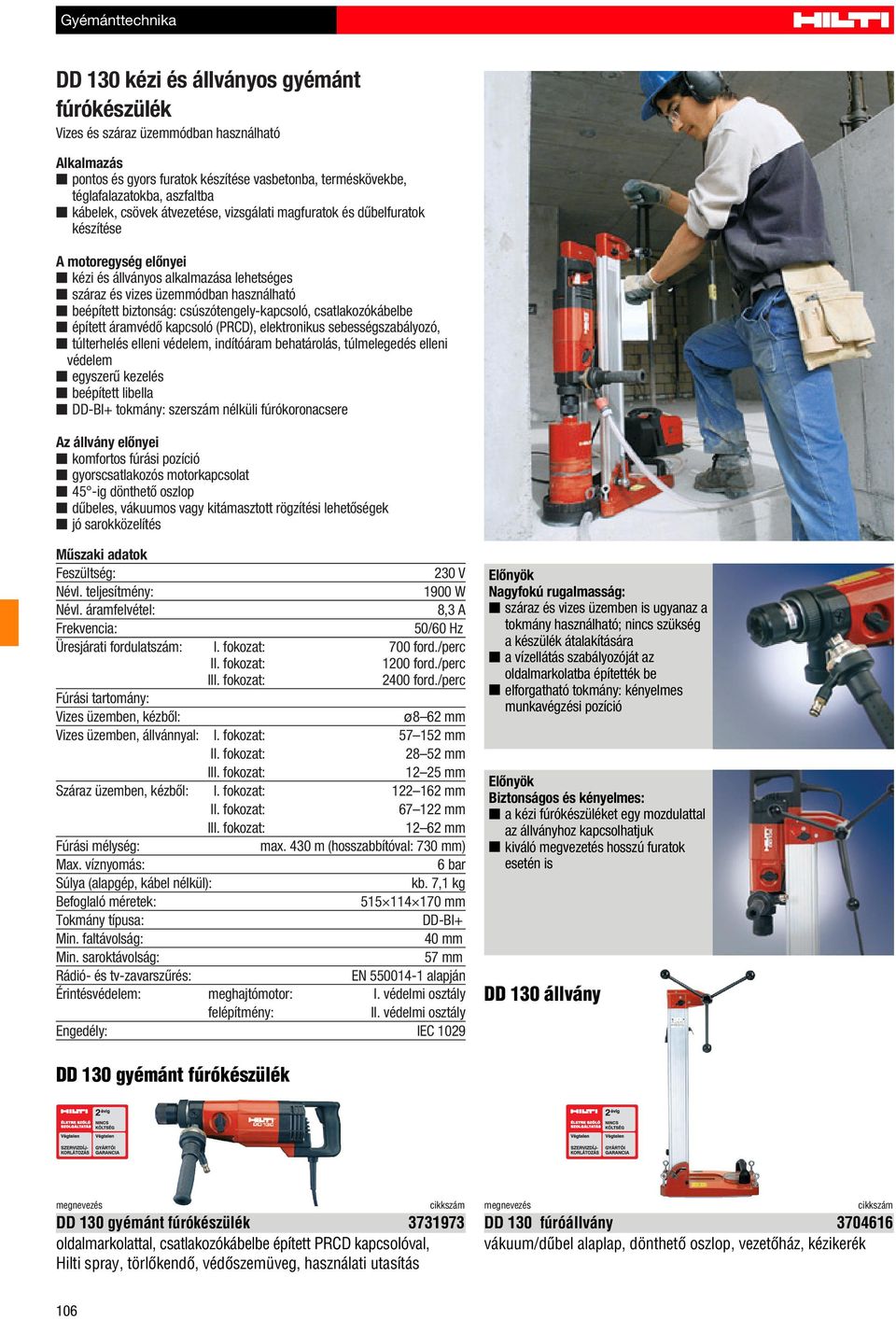

3 DD 130 kézi és állványos gyémánt fúrókészülék Vizes és száraz üzemmódban használható Alkalmazás pontos és gyors furatok készítése vasbetonba, terméskövekbe, téglafalazatokba, aszfaltba kábelek, csövek átvezetése, vizsgálati magfuratok és dûbelfuratok készítése A motoregység elõnyei kézi és állványos alkalmazása lehetséges száraz és vizes üzemmódban használható beépített biztonság: csúszótengely-kapcsoló, csatlakozókábelbe épített áramvédõ kapcsoló (PRCD), elektronikus sebességszabályozó, túlterhelés elleni védelem, indítóáram behatárolás, túlmelegedés elleni védelem egyszerû kezelés beépített libella DD-BI+ tokmány: szerszám nélküli fúrókoronacsere Az állvány elõnyei komfortos fúrási pozíció gyorscsatlakozós motorkapcsolat 45 -ig dönthetõ oszlop dûbeles, vákuumos vagy kitámasztott rögzítési lehetõségek jó sarokközelítés Mûszaki adatok 1900 W Névl. áramfelvétel: 8,3 A Frekvencia: 50/60 Hz Üresjárati fordulatszám: I. fokozat: 700 ford./perc II. fokozat: 1200 ford./perc III. fokozat: 2400 ford./perc Vizes üzemben, kézbõl: ø8 62 mm Vizes üzemben, állvánnyal: I. fokozat: mm II. fokozat: mm III. fokozat: mm Száraz üzemben, kézbõl: I. fokozat: mm II. fokozat: mm III. fokozat: mm Fúrási mélység: max. 430 m (hosszabbítóval: 730 mm) Max. víznyomás: 6 bar Súlya (alapgép, kábel nélkül): kb. 7,1 kg Befoglaló méretek: mm Tokmány típusa: DD-BI+ Min. faltávolság: 40 mm Min. saroktávolság: 57 mm EN alapján Érintésvédelem: meghajtómotor: I. védelmi osztály felépítmény: II. védelmi osztály Engedély: IEC 1029 Elõnyök Nagyfokú rugalmasság: száraz és vizes üzemben is ugyanaz a tokmány használható; nincs szükség a készülék átalakítására a vízellátás szabályozóját az oldalmarkolatba építették be elforgatható tokmány: kényelmes munkavégzési pozíció Elõnyök Biztonságos és kényelmes: a kézi fúrókészüléket egy mozdulattal az állványhoz kapcsolhatjuk kiváló megvezetés hosszú furatok esetén is DD 130 állvány DD 130 gyémánt fúrókészülék DD 130 gyémánt fúrókészülék oldalmarkolattal, csatlakozókábelbe épített PRCD kapcsolóval, Hilti spray, törlõkendõ, védõszemüveg, használati utasítás DD 130 fúróállvány vákuum/dûbel alaplap, dönthetõ oszlop, vezetõház, kézikerék 106

4 Fúrás- és véséstechnika DD 130 vízgyûjtõ rendszerek Az állvány rögzítése DD-VPX vákuumszivattyú DD-CS M12S orsó DD-CN-SML szorítóanya HKD-D M12 feszítõhüvely HSD-G M12 elhelyezõ Kiegészítõk DD-BI fúrókoronák kézi fúráshoz DD-100 MEC és DD-130 magfúró készülékekhez (Ezek a fúrókoronák a koronavéggel együtt készülnek!) HWC HDM1 HDM2 PCM átmérô hasznos hossz vizes száraz száraz száraz (mm) (mm) DD-BI 8/ * DD-BI 10/ DD-BI 12/ DD-BI 14/ DD-BI 16/ DD-BI 16/ * DD-BI 18/ * DD-BI 20/ * DD-BI 24/ * DD-BI 25/ * DD-BI 25/ DD-BI 28/ * ** DD-BI 30/ ** DD-BI 32/ * DD-BI 35/ * DD-BI 42/ * * DD-BI 42/ DD-BI 52/ DD-BI 52/ * * DD-BI 67/ DD-BI 67/ ** DD-BI 82/ * DD-BI 87/ * DD-BI 87/ ** ** DD-BI 102/ * DD-BI 102/ ** ** DD-BI 112/ * DD-BI 112/ ** * DD-BI 122/ DD-BI 132/ ** ** * DD-BI 152/ ** ** ** DD-BI 162/ ** ** * DD 130 WCS-H kézi vízgyûjtõ* vízgyûjtõszorító, vízgyûjtõgyûrû, 3 m tömlõ, vezetõgyûrû készlet, univerzális tömítõtárcsa, 2 db elszívóadapter DD 130 WCS-R állványos vízgyûjtõ vízgyûjtõ szorító, vízgyûjtõgyûrû, tömítõgyûrû adapter, 3 m tömlõ, 2 db univerzális tömítõtárcsa, 2 db elszívóadapter Tömítõgyûrûk Állványos fúráshoz Kézi fúráshoz DD-BP/SW 10 12* DD-SW-8-S** DD-BP/SW 14 16* DD-SW-10/12-S* DD-BP/SW 18 20* DD-SW-14/16-S* DD-BP/SW 24 25* DD-SW-18/20-S* DD-BP/SW 28 30* DD-SW-24/25-S* DD-BP/SW 32* DD-SW-28/30-S* DD-BP/SW 37 42* DD-SW-32/40-S* DD-BP/SW 47 56* DD-SW-42-S* DD-BP/SW 62 72* DD-SW-47/56-S* DD-BP/SW 77 87* DD-SW-62/72-S* DD-BP/SW * DD-SW 77/87-S* DD-BP/SW * DD-BP/SW * DD-BI állványos fúrókoronákat és tartozékokat lásd még a oldalon. DD-BI PCM száraz gyémánt fúrókoronák és DD-SC PCM száraz gyémánt dobozfúrók lásd a 89. oldalon. * 3 napon belül szállítható ** Egyedi szállítási határidô vízgyûjtõszorító (kézi fúráshoz) vízgyûjtõgyûrû (kézi fúráshoz) vízgyûjtõszorító (állványos fúráshoz) tömítõgyûrû vízgyûjtõgyûrû (állványos fúráshoz) tömítõgyûrû adapter (állványos fúráshoz) DD-BR/BS tokmány* DD-BI DD-BR/BS adapter* DD-BW futómû* DD-BI-ET fúrókorona hosszabbító (ø62 fölött) DD vízellátó készülék (10 l; 3,5 m tömlôvel) DD-BI M24 szerszámvég

5 DD 200 gyémánt fúrókészülék Alkalmazási terület áttörések vezetékekhez (víz, gáz, csatorna) áttörések szellõzõnyílásokhoz sorozatfuratok közmûcsatlakozások nagy átmérõjû furatok készítése mély- és ferde furatok A rendszer magában foglalja a: szerszám nélküli fúrókorona-cserét nagy teljesítményû meghajtómotort 3 fokozatú váltóval holtjáték nélküli erõteljes vezetõházat új állványt, masszív, könnyen összeállítható mindezt 12,7 kg-ba sûrítve az alkalmazáshoz illeszkedõ gyémánt fúrókorona programmal Meghajtómotor mûszaki adatai mm Optimális: mm 2600 W Névl. áramfelvétel: 11,3 A Üresjárati fordulatszám: 1. fokozat: 320 U/min mm (8" 16") 2. fokozat: 550 U/min mm (4" 7") 3. fokozat: 1120 U/min mm (1" 3 3 /4") Súly (tokmány és korona nélkül): 12,7 kg EN alapján Érintésvédelem: meghajtómotor: I. védelmi osztály felépítmény: II. védelmi osztály Engedély: IEC 1029 és EN DD 200 gyémánt fúrókészülék db/cs DD 200 gyémánt fúrókészülék, DD-BL tokmánnyal Motor és állványf d/cs DD 200 motor BL tokmánnyal 1 DD Állvány 1 DD-HD Fúrókoronákat és tartozékokat lásd a és oldalakon. 108

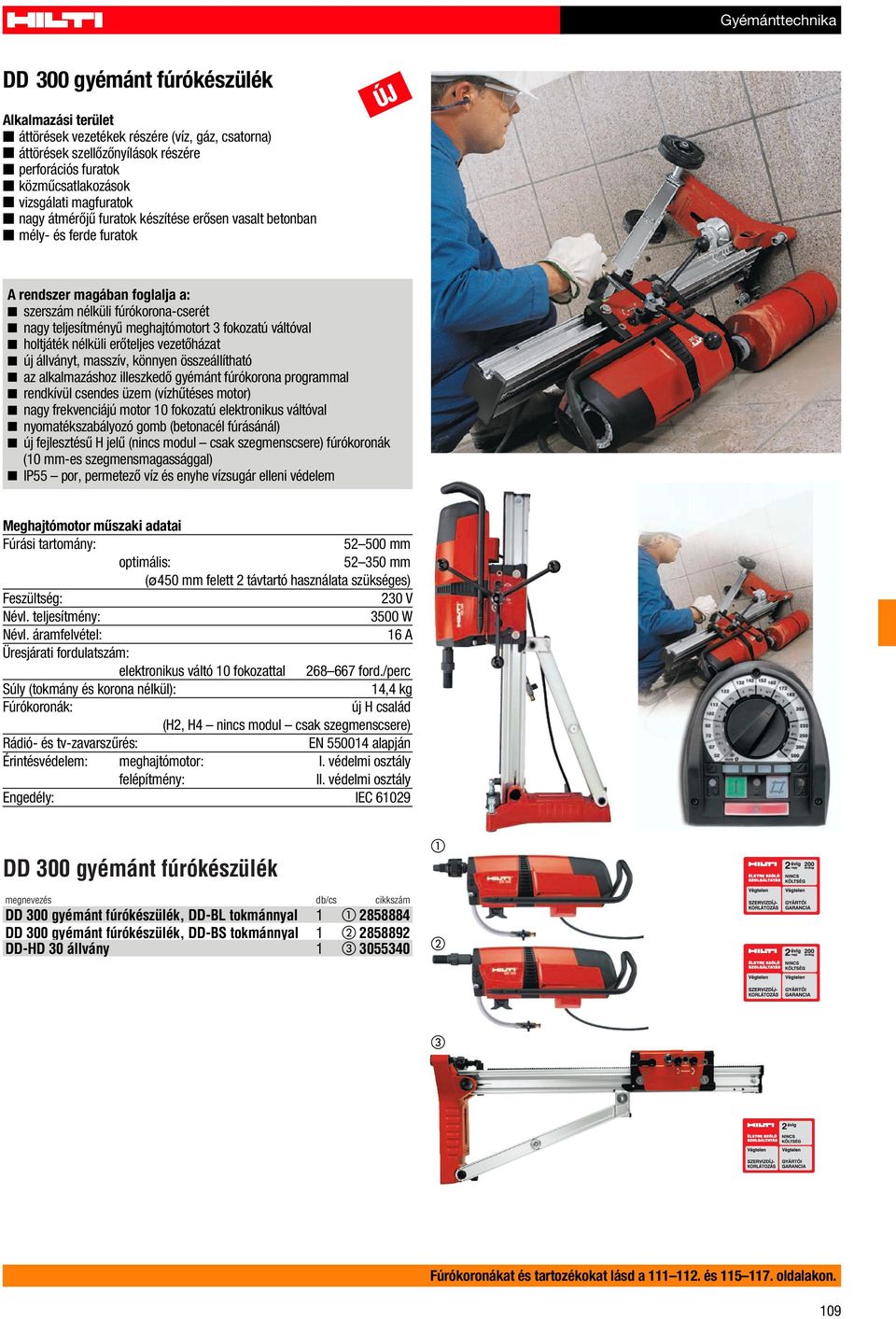

6 Fúrás- és véséstechnika DD 300 gyémánt fúrókészülék Alkalmazási terület áttörések vezetékek részére (víz, gáz, csatorna) áttörések szellõzõnyílások részére perforációs furatok közmûcsatlakozások vizsgálati magfuratok nagy átmérõjû furatok készítése erõsen vasalt betonban mély- és ferde furatok ÚJ A rendszer magában foglalja a: szerszám nélküli fúrókorona-cserét nagy teljesítményû meghajtómotort 3 fokozatú váltóval holtjáték nélküli erõteljes vezetõházat új állványt, masszív, könnyen összeállítható az alkalmazáshoz illeszkedõ gyémánt fúrókorona programmal rendkívül csendes üzem (vízhûtéses motor) nagy frekvenciájú motor 10 fokozatú elektronikus váltóval nyomatékszabályozó gomb (betonacél fúrásánál) új fejlesztésû H jelû (nincs modul csak szegmenscsere) fúrókoronák (10 mm-es szegmensmagassággal) IP55 por, permetezõ víz és enyhe vízsugár elleni védelem Meghajtómotor mûszaki adatai mm optimális: mm (ø450 mm felett 2 távtartó használata szükséges) 3500 W Névl. áramfelvétel: 16 A Üresjárati fordulatszám: elektronikus váltó 10 fokozattal ford./perc Súly (tokmány és korona nélkül): 14,4 kg Fúrókoronák: új H család (H2, H4 nincs modul csak szegmenscsere) EN alapján Érintésvédelem: meghajtómotor: I. védelmi osztály felépítmény: II. védelmi osztály Engedély: IEC DD 300 gyémánt fúrókészülék db/cs DD 300 gyémánt fúrókészülék, DD-BL tokmánnyal DD 300 gyémánt fúrókészülék, DD-BS tokmánnyal DD-HD 30 állvány Fúrókoronákat és tartozékokat lásd a és oldalakon. 109

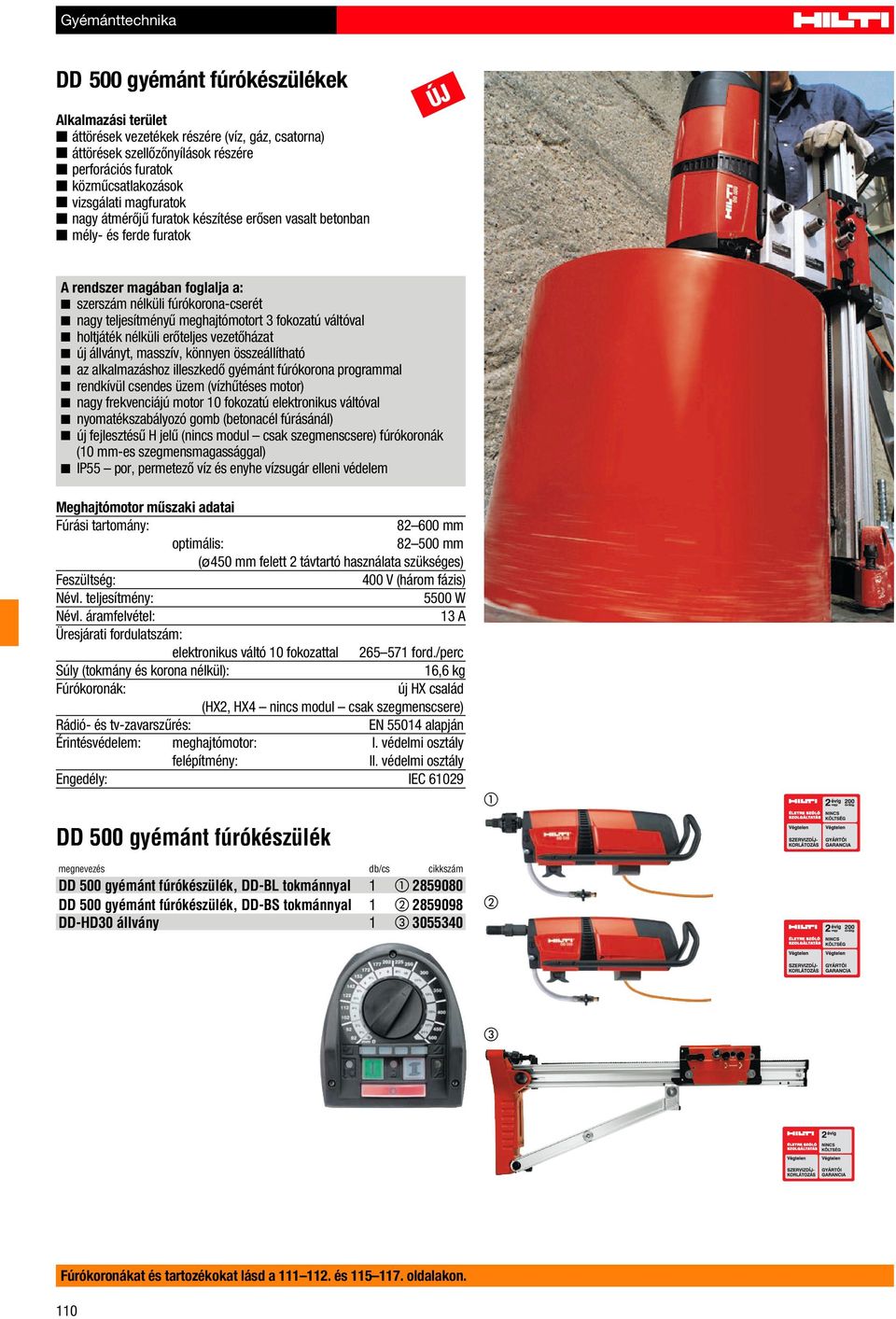

7 DD 500 gyémánt fúrókészülékek Alkalmazási terület áttörések vezetékek részére (víz, gáz, csatorna) áttörések szellõzõnyílások részére perforációs furatok közmûcsatlakozások vizsgálati magfuratok nagy átmérõjû furatok készítése erõsen vasalt betonban mély- és ferde furatok ÚJ A rendszer magában foglalja a: szerszám nélküli fúrókorona-cserét nagy teljesítményû meghajtómotort 3 fokozatú váltóval holtjáték nélküli erõteljes vezetõházat új állványt, masszív, könnyen összeállítható az alkalmazáshoz illeszkedõ gyémánt fúrókorona programmal rendkívül csendes üzem (vízhûtéses motor) nagy frekvenciájú motor 10 fokozatú elektronikus váltóval nyomatékszabályozó gomb (betonacél fúrásánál) új fejlesztésû H jelû (nincs modul csak szegmenscsere) fúrókoronák (10 mm-es szegmensmagassággal) IP55 por, permetezõ víz és enyhe vízsugár elleni védelem Meghajtómotor mûszaki adatai mm optimális: mm (ø450 mm felett 2 távtartó használata szükséges) 400 V (három fázis) 5500 W Névl. áramfelvétel: 13 A Üresjárati fordulatszám: elektronikus váltó 10 fokozattal ford./perc Súly (tokmány és korona nélkül): 16,6 kg Fúrókoronák: új HX család (HX2, HX4 nincs modul csak szegmenscsere) EN alapján Érintésvédelem: meghajtómotor: I. védelmi osztály felépítmény: II. védelmi osztály Engedély: IEC DD 500 gyémánt fúrókészülék db/cs DD 500 gyémánt fúrókészülék, DD-BL tokmánnyal DD 500 gyémánt fúrókészülék, DD-BS tokmánnyal DD-HD30 állvány Fúrókoronákat és tartozékokat lásd a és oldalakon. 110

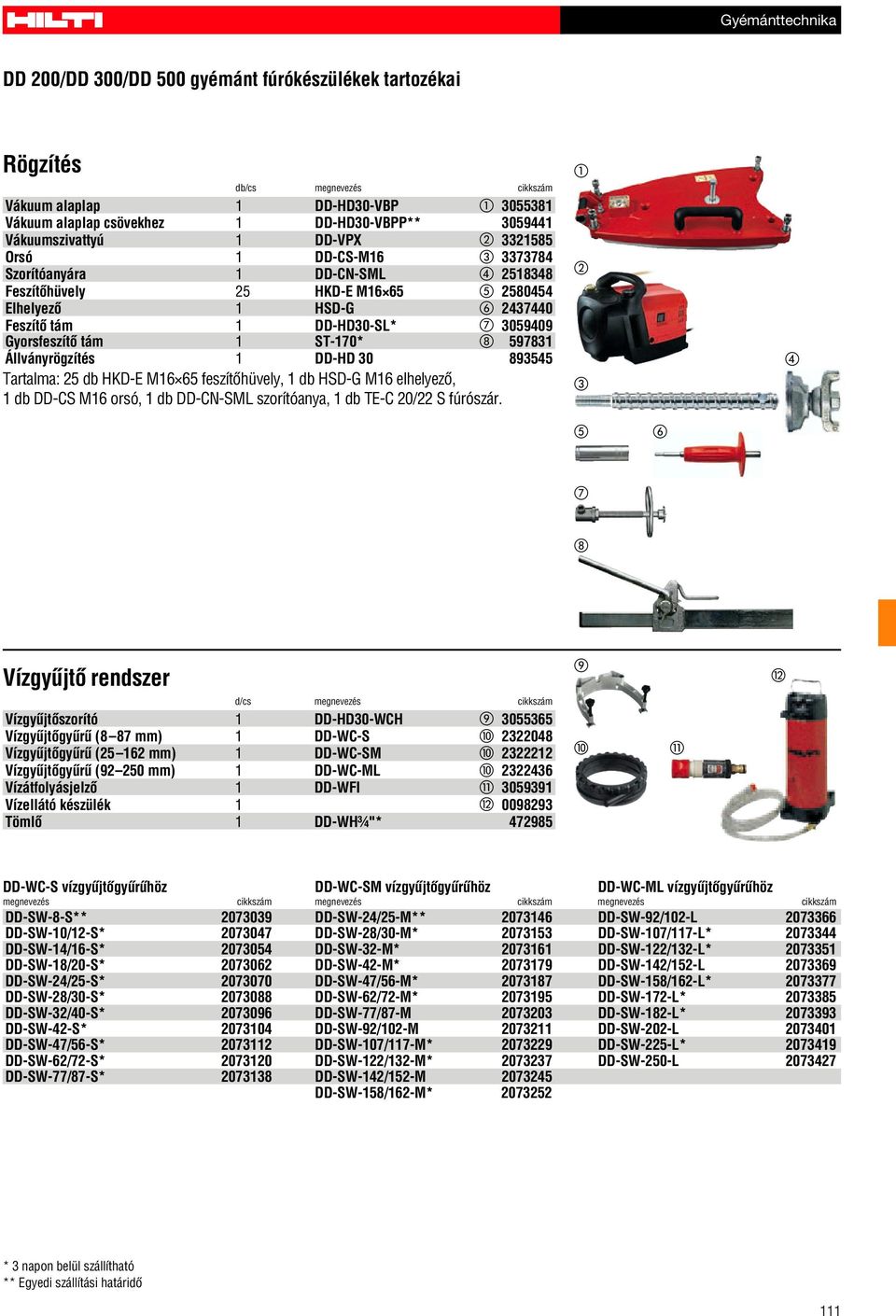

8 Fúrás- és véséstechnika DD 200/DD 300/DD 500 gyémánt fúrókészülékek tartozékai Rögzítés db/cs Vákuum alaplap 1 DD-HD30-VBP Vákuum alaplap csövekhez 1 DD-HD30-VBPP** Vákuumszivattyú 1 DD-VPX Orsó 1 DD-CS-M Szorítóanyára 1 DD-CN-SML Feszítõhüvely 25 HKD-E M Elhelyezõ 1 HSD-G Feszítõ tám 1 DD-HD30-SL* Gyorsfeszítõ tám 1 ST-170* Állványrögzítés 1 DD-HD Tartalma: 25 db HKD-E M16 65 feszítõhüvely, 1 db HSD-G M16 elhelyezõ, 1 db DD-CS M16 orsó, 1 db DD-CN-SML szorítóanya, 1 db TE-C 20/22 S fúrószár. Vízgyûjtõ rendszer d/cs Vízgyûjtõszorító 1 DD-HD30-WCH Vízgyûjtõgyûrû (8 87 mm) 1 DD-WC-S Vízgyûjtõgyûrû ( mm) 1 DD-WC-SM Vízgyûjtõgyûrû ( mm) 1 DD-WC-ML Vízátfolyásjelzõ 1 DD-WFI Vízellátó készülék Tömlõ 1 DD-WH¾"* DD-WC-S vízgyûjtôgyûrûhöz DD-WC-SM vízgyûjtôgyûrûhöz DD-WC-ML vízgyûjtôgyûrûhöz DD-SW-8-S** DD-SW-24/25-M** DD-SW-92/102-L DD-SW-10/12-S* DD-SW-28/30-M* DD-SW-107/117-L* DD-SW-14/16-S* DD-SW-32-M* DD-SW-122/132-L* DD-SW-18/20-S* DD-SW-42-M* DD-SW-142/152-L DD-SW-24/25-S* DD-SW-47/56-M* DD-SW-158/162-L* DD-SW-28/30-S* DD-SW-62/72-M* DD-SW-172-L* DD-SW-32/40-S* DD-SW-77/87-M DD-SW-182-L* DD-SW-42-S* DD-SW-92/102-M DD-SW-202-L DD-SW-47/56-S* DD-SW-107/117-M* DD-SW-225-L* DD-SW-62/72-S* DD-SW-122/132-M* DD-SW-250-L DD-SW-77/87-S* DD-SW-142/152-M DD-SW-158/162-M* * 3 napon belül szállítható ** Egyedi szállítási határidô 111

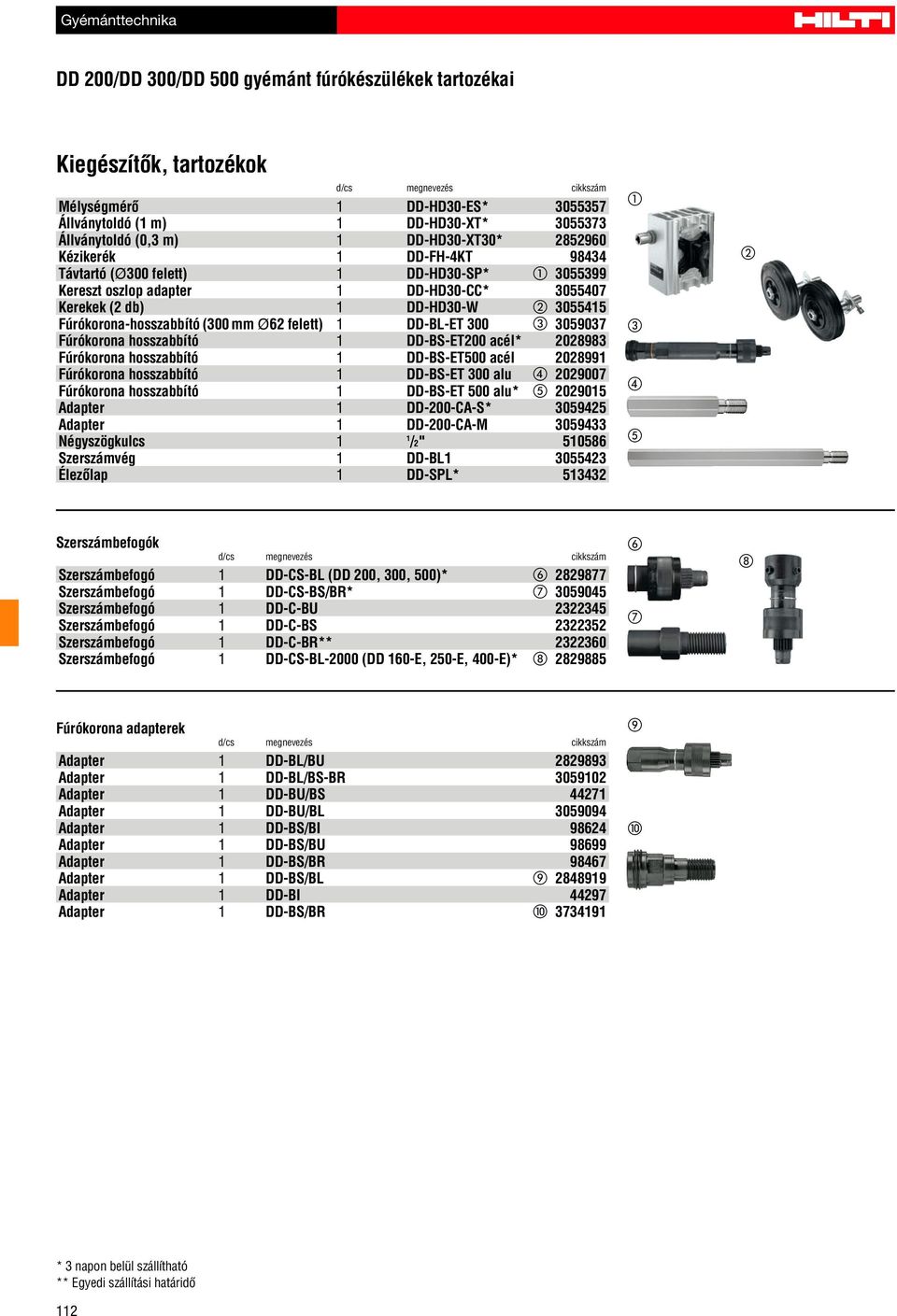

9 DD 200/DD 300/DD 500 gyémánt fúrókészülékek tartozékai Kiegészítõk, tartozékokt d/cs Mélységmérõ 1 DD-HD30-ES* Állványtoldó (1 m) 1 DD-HD30-XT* Állványtoldó (0,3 m) 1 DD-HD30-XT30* Kézikerék 1 DD-FH-4KT Távtartó (Ø300 felett) 1 DD-HD30-SP* Kereszt oszlop adapter 1 DD-HD30-CC* Kerekek (2 db) 1 DD-HD30-W Fúrókorona-hosszabbító (300 mm Ø62 felett) 1 DD-BL-ET Fúrókorona hosszabbító 1 DD-BS-ET200 acél* Fúrókorona hosszabbító 1 DD-BS-ET500 acél Fúrókorona hosszabbító 1 DD-BS-ET 300 alu Fúrókorona hosszabbító 1 DD-BS-ET 500 alu* Adapter 1 DD-200-CA-S* Adapter 1 DD-200-CA-M Négyszögkulcs 1 1 /2" Szerszámvég 1 DD-BL Élezõlap 1 DD-SPL* Szerszámbefogók d/cs Szerszámbefogó 1 DD-CS-BL (DD 200, 300, 500)* Szerszámbefogó 1 DD-CS-BS/BR* Szerszámbefogó 1 DD-C-BU Szerszámbefogó 1 DD-C-BS Szerszámbefogó 1 DD-C-BR** Szerszámbefogó 1 DD-CS-BL-2000 (DD 160-E, 250-E, 400-E)* Fúrókorona adapterek d/cs Adapter 1 DD-BL/BU Adapter 1 DD-BL/BS-BR Adapter 1 DD-BU/BS Adapter 1 DD-BU/BL Adapter 1 DD-BS/BI Adapter 1 DD-BS/BU Adapter 1 DD-BS/BR Adapter 1 DD-BS/BL Adapter 1 DD-BI Adapter 1 DD-BS/BR * 3 napon belül szállítható ** Egyedi szállítási határidô 112
