1 MŰANYAG SZÁDLEMEZ RENDSZER

2 A gyártó cégről A Pietrucha csoport egy kereskedelmi vállalatból és három műanyag feldolgozó üzemből áll. A gyártás három helyszínen történik, több mint 300 munkavállaló foglalkoztatásával. A termékek széles skáláját kínálva sikerült stabil pozíciót biztosítani a lengyel és a világpiacon, mind építési, mind vízépítési területeken. Hatékony megoldásokat kínál, melyet jól bizonyít, hogy Európában és szerte a világon számos sikeres projektet valósított meg. A tapasztalat, mely az évek során felhalmozódott, teszi lehetővé, hogy kiváló minőségű termékeket gyártva új, innovatív megoldásokat bevezetve a piacra, megfeleljen a vásárlók elvárásainak. A fejlett technológiának köszönhetően, az építőipari termékek széles választéka készül hőre lágyuló műanygból. A Ksawerow-i székhelyű (Lódzkie Province, Lengyelország) cég felelős a műanyag szádlemezek gyártásáért és a közvetlen értékesítésért. Gyártó üzem Ksawerow, Lengyelország A kiváló minőségű szádlemezek nem csak a modern gépparknak, hanem a műanyag feldolgozásban szerzett 20 éves tapasztalatnak is köszönhetőek. A PVC szádlemezek gyártása egy olyan folyamat, amely a lehető legnagyobb gondosságot igényli, ezért a gyártás minden szakaszában szigorú minőségi ellenörzés érvényesül. Saját labor és akkreditált tudományos központokkal való együttműködés biztosítja, a termékek kiváló minőségét. Technológiaitervezés, műszaki tanácsadás, szerelési részleg és gépek, berendezések bérbeadásával foglalkozó osztály segíti az ügyfeleket. Különböző színű és hosszúságú szádlemezeket gyártanak a megrendelő igényei szerint. Gyárterület 2

3 DuoLock műanyag szádlemez rendszer A műanyag szádlemezek gyártása során a PVC-hez adagolt különleges anyagok megkönnyítik a feldolgozást, növelik az ütésállóságot, hő- és UV-stabilitást biztosítanak a hozzáadott ásványi töltőanyagokkal együtt. A szádlemezek gyártása újrahasznosított PCV felhasználásával készül. A PVC-t extrudálják majd monolitikus profilokat öntenek, majd a mag anyaga egy réteg bevonatot kap. A szádlemezek alapszínekben készülnek, szürke, zöld és barna, de a megrendelő kívánsága szerint bármely szín előállítható. Komplett rendszer Fontos előnye DuoLock szádlemezeknek, hogy teljes rendszert alkotnak. A rendszer több mint tíz fajta különböző szádlemez felhasználását biztosítja, számos kiegészítő használatával pedig komplett rendszer alakítható ki, melyet az alábbiakban szemléltetünk. A szádfalakat sarok csatlakozóval kötjük össze 90 -os szögben, a szádfal tetejére védőkupak kerül, melyhez egy flexibilis kiegészítőt erősítve véd az ütközéstől. Ezt a megoldást használják kajak kikötők építésekor. A műanyag szádlemez rendszert egészítik ki a TerraDeck deszkázat táblák. Lényeges előnye, hogy kedvezőtlen időjárási körülményekkel szembeni ellenállása kiemelkedő. Ahol a vízzel szembeni ellenállás az egyik legfontosabb parameter, alkalmazása kiemelkedően hasznos. A deszkák falisztből, PVC-ből készülnek, mely lehetővé teszi, hogy összekapcsolják a természetes fa szépségét a műanyag funkcionalitásával és kitartásával. A DuoLock és TerraDeck rendszer együtt biztosítja a tökéletes hatás elérését idegenforgalmi és teher rakpartok, mólók és magán yacht kikötők építése során. 3

4 Műanyag szádlemez rendszer előnyei Könnyű szerkezet, építése egyszerűbb mint az acél szádlemezé. Olcsóbb mint az acél szádlemez, szállítása, szerelése kedvezőbb árú. Hosszú távú karbantartás nélküli védelem - anyagában ellenáló: - UV sugárzás - bio-korrózió, rozsda - repedés, kopás, karcolás - sósvíz Rendkívüli élettartam 50 év, kiváló mechanikai paraméterek. Környezetbarát újrahasznosított PVC-ből készül, felhasználást követően újrahasznosítható. A falak vízzáróságát a Lock csatlakozások biztosítják. Tiszta, egyszerű és esztétikus megjelenés, a csatlakozások gyakorlatilag láthatatlanok. Telepítése egyszerű, hagyományos eszközök felhasználásával építhető. Könnyen kialakítható síkok, ívek, alakzatok követhető a természetes partvonal. 4

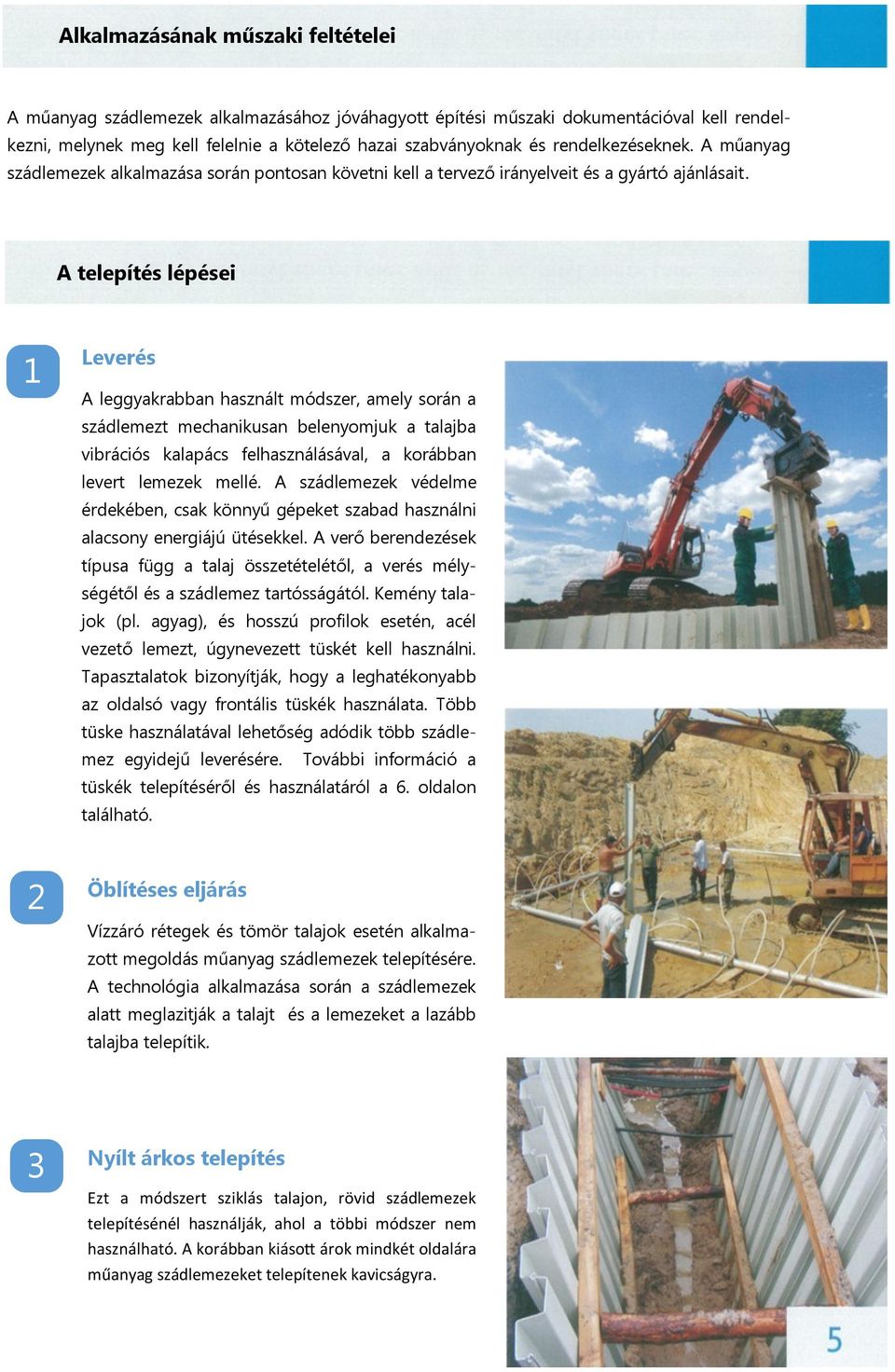

5 Alkalmazásának műszaki feltételei A műanyag szádlemezek alkalmazásához jóváhagyott építési műszaki dokumentációval kell rendelkezni, melynek meg kell felelnie a kötelező hazai szabványoknak és rendelkezéseknek. A műanyag szádlemezek alkalmazása során pontosan követni kell a tervező irányelveit és a gyártó ajánlásait. A telepítés lépései 1 Leverés A leggyakrabban használt módszer, amely során a szádlemezt mechanikusan belenyomjuk a talajba vibrációs kalapács felhasználásával, a korábban levert lemezek mellé. A szádlemezek védelme érdekében, csak könnyű gépeket szabad használni alacsony energiájú ütésekkel. A verő berendezések típusa függ a talaj összetételétől, a verés mélységétől és a szádlemez tartósságától. Kemény talajok (pl. agyag), és hosszú profilok esetén, acél vezető lemezt, úgynevezett tüskét kell használni. Tapasztalatok bizonyítják, hogy a leghatékonyabb az oldalsó vagy frontális tüskék használata. Több tüske használatával lehetőség adódik több szádlemez egyidejű leverésére. További információ a tüskék telepítéséről és használatáról a 6. oldalon található. 2 Öblítéses eljárás Vízzáró rétegek és tömör talajok esetén alkalmazott megoldás műanyag szádlemezek telepítésére. A technológia alkalmazása során a szádlemezek alatt meglazitják a talajt és a lemezeket a lazább talajba telepítik. 3 Nyílt árkos telepítés Ezt a módszert sziklás talajon, rövid szádlemezek telepítésénél használják, ahol a többi módszer nem használható. A korábban kiásott árok mindkét oldalára műanyag szádlemezeket telepítenek kavicságyra.

6 Műanyag szádlemez leverése acél vezető-szádlemez használatával A siker kulcsát a tömör szerkezetű talajokba történő telepítés és a hosszú lemezek használata esetén, egy speciális vezető szádlemez jelenti. Ez egy fém elem, amit a műanyag szádlemezzel együtt kell leverni. A vezető hossza megegyezik a műanyag lemezével. Használatának előnyei lehetővé teszi, a műanyag szádlemez leverését nehéz talajszerkezeti körülmények között is (tömör agyag) lehetővé teszi a hosszú lemezek telepítését, akár 12m-ig megakadályozza a szádlemezek repedését leverés közben eltávolítja az akadályokat a talajban (gyökerek, kövek) a műanyag szádlemez elöl segít fenntartani az egyenes verési vonalat több vezető-szádlemez használata jelentősen felgyorsítja a telepítést 6

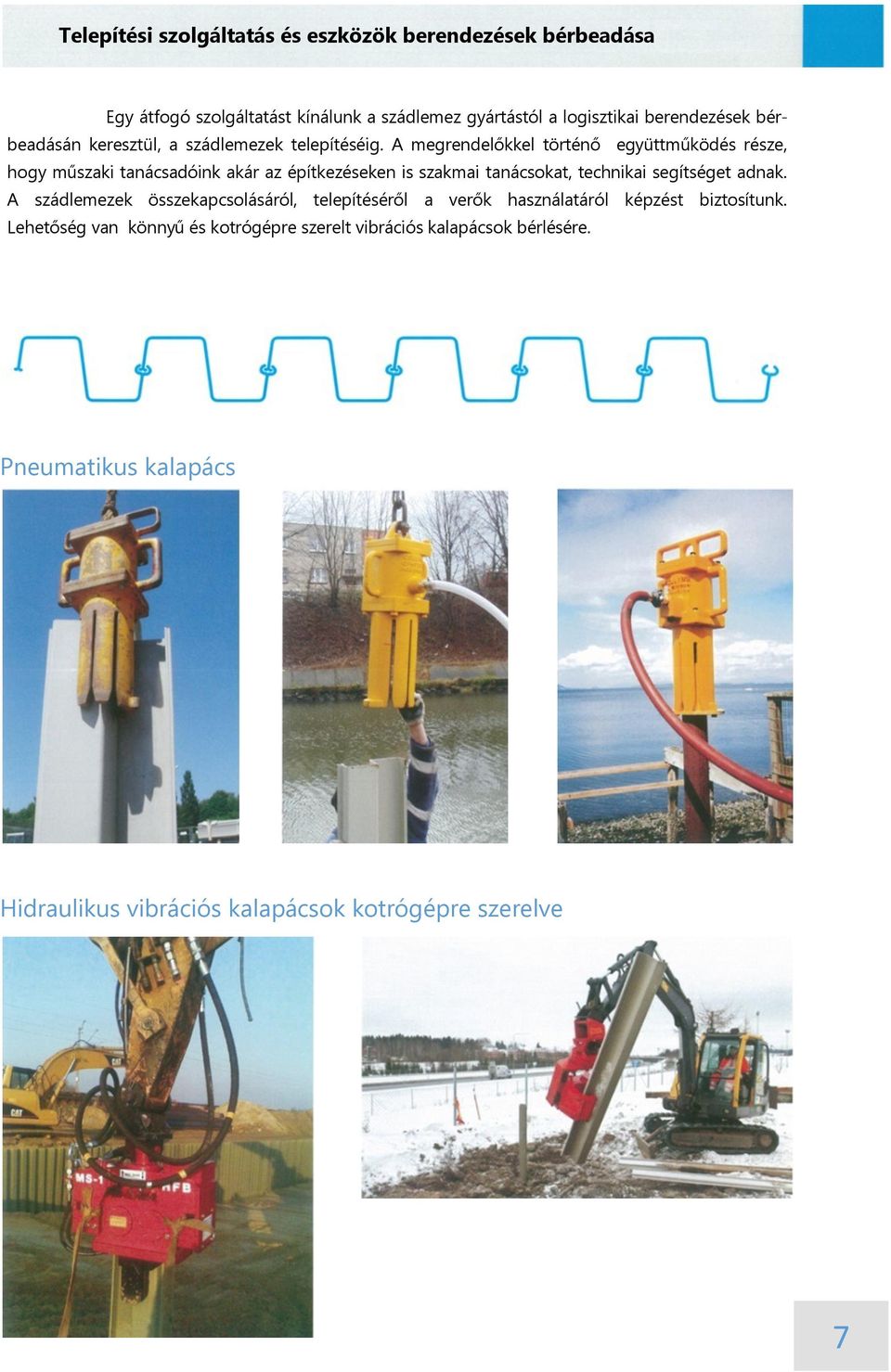

7 Telepítési szolgáltatás és eszközök berendezések bérbeadása Egy átfogó szolgáltatást kínálunk a szádlemez gyártástól a logisztikai berendezések bérbeadásán keresztül, a szádlemezek telepítéséig. A megrendelőkkel történő együttműködés része, hogy műszaki tanácsadóink akár az építkezéseken is szakmai tanácsokat, technikai segítséget adnak. A szádlemezek összekapcsolásáról, telepítéséről a verők használatáról képzést biztosítunk. Lehetőség van könnyű és kotrógépre szerelt vibrációs kalapácsok bérlésére. Pneumatikus kalapács Hidraulikus vibrációs kalapácsok kotrógépre szerelve 7

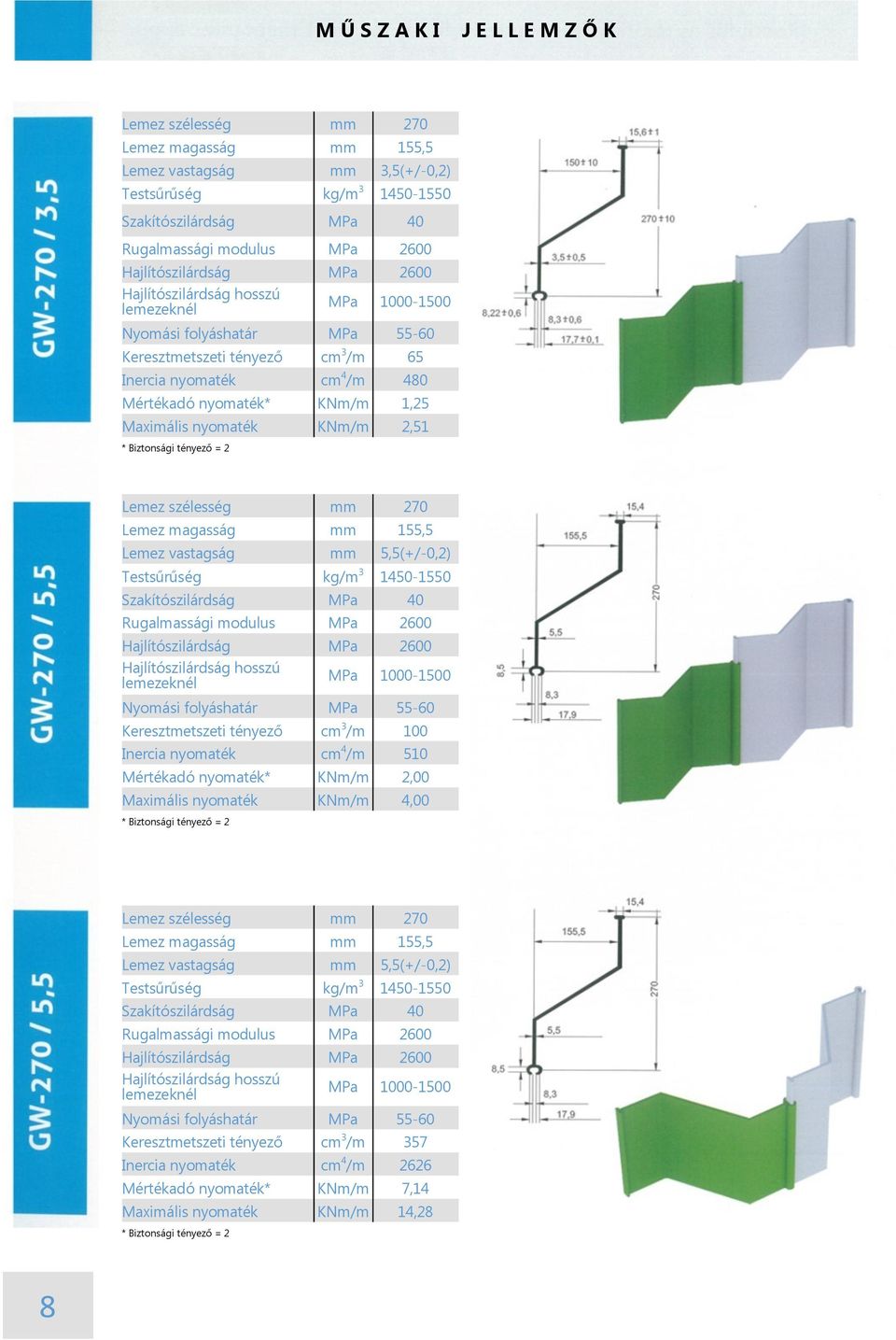

8 M Ű S Z A K I J E L L E M Z Ő K Lemez szélesség mm 270 Lemez magasság mm 155,5 Lemez vastagság mm 3,5(+/-0,2) Keresztmetszeti tényező cm 3 /m 65 Inercia nyomaték cm 4 /m 480 Mértékadó nyomaték* KNm/m 1,25 Maximális nyomaték KNm/m 2,51 Lemez szélesség mm 270 Lemez magasság mm 155,5 Lemez vastagság mm 5,5(+/-0,2) Keresztmetszeti tényező cm 3 /m 100 Inercia nyomaték cm 4 /m 510 Mértékadó nyomaték* KNm/m 2,00 Maximális nyomaték KNm/m 4,00 Lemez szélesség mm 270 Lemez magasság mm 155,5 Lemez vastagság mm 5,5(+/-0,2) Keresztmetszeti tényező cm 3 /m 357 Inercia nyomaték cm 4 /m 2626 Mértékadó nyomaték* KNm/m 7,14 Maximális nyomaték KNm/m 14,28 8

9 M Ű S Z A K I J E L L E M Z Ő K Lemez szélesség mm 300 Lemez magasság mm 115 Lemez vastagság mm 5,5(+/-0,2) Keresztmetszeti tényező cm 3 /m 320 Inercia nyomaték cm 4 /m 1800 Mértékadó nyomaték* KNm/m 6,40 Maximális nyomaték KNm/m 12,80 Lemez szélesség mm 460 Lemez magasság mm 130 Lemez vastagság mm 5,5(+/-0,2) Keresztmetszeti tényező cm 3 /m 380 Inercia nyomaték cm 4 /m 2413 Mértékadó nyomaték* KNm/m 7,65 Maximális nyomaték KNm/m 15,30 Lemez szélesség mm 458 Lemez magasság mm 254 Lemez vastagság mm 11,7(+/-0,2) Keresztmetszeti tényező cm 3 /m 1660 Inercia nyomaték cm 4 /m Mértékadó nyomaték* KNm/m 37,00 Maximális nyomaték KNm/m 74,00 9

10 M Ű S Z A K I J E L L E M Z Ő K Lemez szélesség mm 606 Lemez magasság mm 180 Lemez vastagság mm 6,4(+/-0,2) Keresztmetszeti tényező cm 3 /m 580 Inercia nyomaték cm 4 /m 5174 Mértékadó nyomaték* KNm/m 11,55 Maximális nyomaték KNm/m 23,10 Lemez szélesség mm 606 Lemez magasság mm 200 Lemez vastagság mm 7,2 Keresztmetszeti tényező cm 3 /m 780 Inercia nyomaték cm 4 /m 7895 Mértékadó nyomaték* KNm/m 15,60 Maximális nyomaték KNm/m 31,20 Lemez szélesség mm 606 Lemez magasság mm 230 Lemez vastagság mm 9 (+/-0,2) Keresztmetszeti tényező cm 3 /m 1100 Inercia nyomaték cm 4 /m Mértékadó nyomaték* KNm/m 22,05 Maximális nyomaték KNm/m 41,10 10

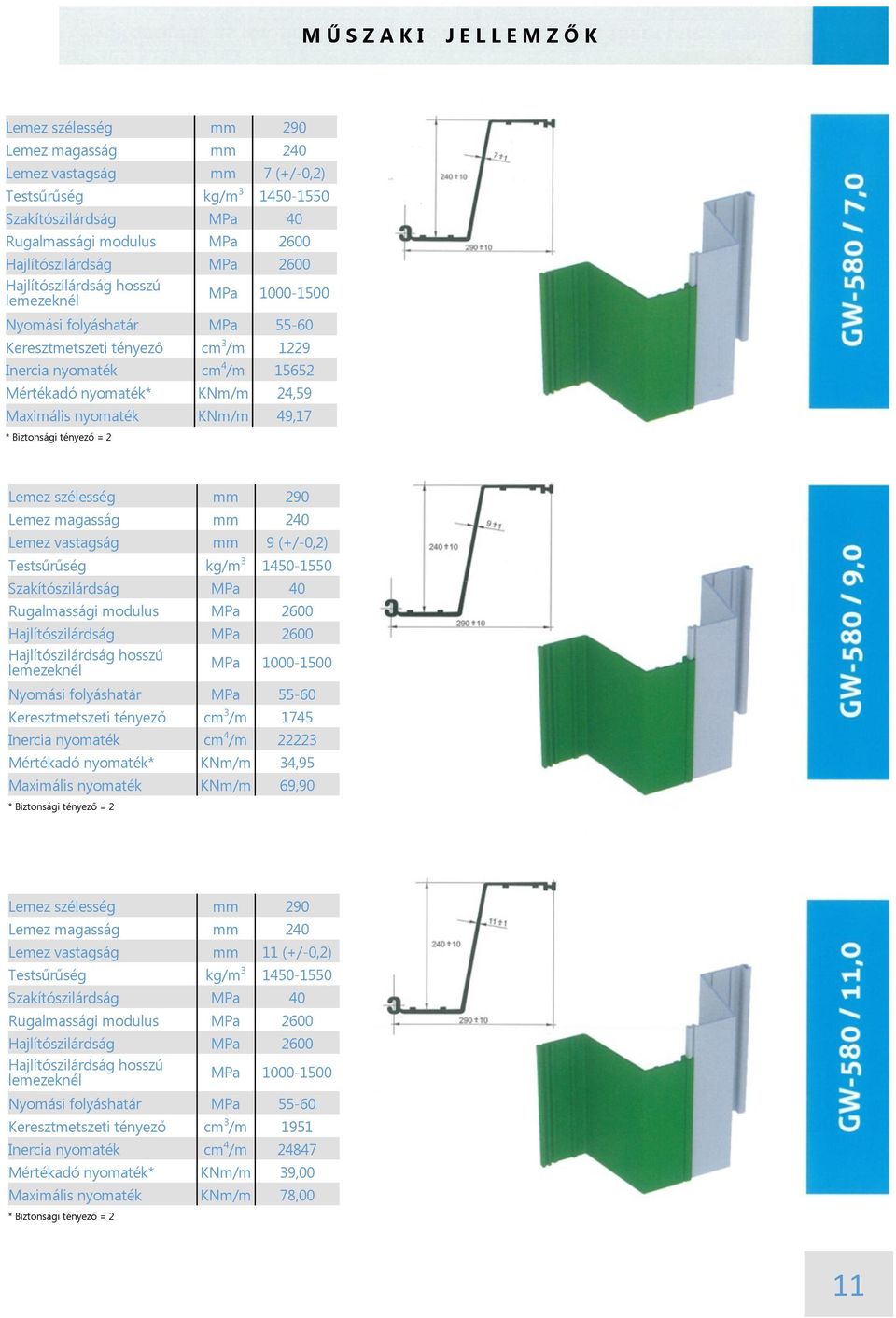

11 M Ű S Z A K I J E L L E M Z Ő K Lemez szélesség mm 290 Lemez magasság mm 240 Lemez vastagság mm 7 (+/-0,2) Keresztmetszeti tényező cm 3 /m 1229 Inercia nyomaték cm 4 /m Mértékadó nyomaték* KNm/m 24,59 Maximális nyomaték KNm/m 49,17 Lemez szélesség mm 290 Lemez magasság mm 240 Lemez vastagság mm 9 (+/-0,2) Keresztmetszeti tényező cm 3 /m 1745 Inercia nyomaték cm 4 /m Mértékadó nyomaték* KNm/m 34,95 Maximális nyomaték KNm/m 69,90 Lemez szélesség mm 290 Lemez magasság mm 240 Lemez vastagság mm 11 (+/-0,2) Keresztmetszeti tényező cm 3 /m 1951 Inercia nyomaték cm 4 /m Mértékadó nyomaték* KNm/m 39,00 Maximális nyomaték KNm/m 78,00 11

12 K I E G É S Z Í T Ő K M Ű S Z A K I J E L L E M Z Ő K Sarok elem 610/580 Lemez szélesség mm 290 Lemez magasság mm 240 Sűrűség Kg/m Sarok elem 300 Szélesség mm 45,00 Magasság mm 15,60 Sűrűség Kg/m Cölöpvédő tető 290 Lemez szélesség külső mm 290 Lemez szélesség belső mm 270 Lemez magasság külső mm 90 Lemez magasság belső mm 80 Lemez vastagság mm 10 Cölöpvédő tető 180 Lemez szélesség külső mm 180 Lemez szélesség belső mm 160 Lemez magasság külső mm 90 Lemez magasság belső mm 80 Lemez vastagság mm 10 Ütköző Szélesség mm 82 Magasság mm 50,60 Sűrűség Kg/m

13 Műanyag szádlemez rendszerek alkalmazásának lehetőségei 13

14 Megvalósított beruházások Pietrucha cég már 10 év gyárt szádlemezeket. Büszkék vagyunk a magas, évről-évre növekvő értékesítési dinamikánkra. Termékeink nagy részét a exportáljuk. Az általunk forgalmazott termékeket az ügyfelek Európa, a Távol-Kelet és Dél-Amerika számos részén használják. Termékeink a versenyképes ár és a magas minőség által váltak világhírűvé. Blans, Dánia. GW-580 / 11 Yacht kikötő Padang, Indonesia. GW-610 / 9 Folyó meder erózió elleni védelme Padang, Indonesia. GW-610 / 9 Folyó meder erózió elleni védelme Dél-Korea GW-580 / 7 Árvízvédelmi töltés védképességének 14

15 Wroclaw, Lengyelország. GW-300 / 5.5 Támfal Poköj, Poland. GW-300 / 5.5 Víz csatorna mederrendezés Swiçcianowo, Poland. GW-300 / 5.5 Haltenyésztő tó Kowal, Poland. GW-580 / 7 Víztározó az A1 út mellett Szczecin, Poland. GW-300 / 5.5 Wharf megerősítés Warszawa, Poland. GW-300 / 5.5 Vízfolyás partvédelme Biestrzynnik, Poland. GW-580 / 11 Vízküszöb 15

16 Lunawy Wielkie, Lengyelország. GW-300 / 5.5 Vízerőmű alapjának biztosítása Warta, Lengyelország, Jeziorsko Reservoir. GW 580 / 7.0 Kajak kikötő Utrecht, Hollandia. GW-610 / 9.0 Folyómeder szabályozás Sopot. GW-610 / Támfal építése Bizonyítványok és jóváhagyások ÉME Építőipari Műszaki Engedély száma: A-179/2011 Érvényessége: Műszaki szaktanácsadás, értékesítés, kivitelezés: Sebesvári Judit judit@sebesvari.hu, Tel.:30/ Fábián István greencoast2013@gmail.com Tel.:70/ Parti Nagy Zsolt partinagyzsolt@gmail.com Tel.:20/ Oltványi József oltvanyi@oktaeder.eu Tel.:30/ Green Coast Kft Kecskemét, Tatár sor
