1 SPORT PARQUET Grabo Sport Parquet The simplest professional solution

2 Grabo sport parketta rendszerek sport parketta SpringAir Elite Nagy igénybevételre tervezett rendszer, amelyet többféle versenysport és szabadidős sporttevékenységek céljára egyaránt ajánlunk. Grabo Sport Parquet The simplest professional solution Sport parketta rendszereinket verseny- és szabadidős sporttevékenységekhez ajánljuk. Alkalmasak labdás csapatsportok versenyeihez, edzéseihez, gimnasztikához, tánc- és fi tness termek burkolataként. A sport és védelmi funkciók szem előtt tartása mellett fejlesztésükkor arra törekedtünk, hogy egyszerűen installálható, tartós rendszereket alakítsunk ki. táblásított erőelnyelő aljzat sport parketta páraelvezető JumpAir Elite Olyan iskolai sporttermek burkolata, ahol a magas szintű sportteljesítmény mellett fontos a sportolók védelme is. páraelvezető táblásított erőelnyelő aljzat JumpAir Basic sport parketta Ideális burkolat fi tnesshez, tánchoz és kerekes székes sportokhoz is. páraelvezető

3 Sport parketta rendszerek kivá lasz tási szempontjai Egyenletesség A jó sport burkolatnak azonos feltételeket kell biztosítania s sportolók számára a pálya minden pontján. Fényesség Fontos, hogy a burkolat ne zavarja a sportolókat és/vagy a sport közvetítést. Mérettartás A fa alapú sport burkolatok egyik fontos kritériuma, hogy ne legyenek kirívóan érzékenyek a páratartalom változásokra. Labda visszapattanás A sport burkolat egyik legfontosabb feladata, hogy elősegítse a magas szintű sport teljesítményt. A labda visszapattanás a vizsgált burkolat betonhoz viszonyított viselkedését mutatja százalékban. Súrlódási tényező A túl magas és túl alacsonyon súrlódás is potenciális veszélyforrás, és nem kívánt módon befolyásolhatja a sporttevékenységet. Ezért a súrlódási tényezőnek a szabványban meghatározott optimális határértékeken belül kell maradnia. Védő funkció Kopásállóság A jó sport padló hosszú időn keresztül megőrzi felületi tulajdonságait. Élettartam A sport padló rendszerek használatuk során ún. fárasztásos igénybevételnek vannak kitéve. A fárasztásos terhelésekkel szembeni ellenállásuk információval szolgál a rendszerek várható élettartamáról. Reverzibilitás A burkolati rendszer hosszú használat során is tartsa meg eredeti rugalmasságát. Használati érték Függőleges deformáció Ez tulajdonképpen a fékút a burkolati rendszeren történő landolás során. Ha Függőleges deformáció Erőleépülés Tapadás Labda visszapattanás Optimális fény túl kicsi, ütésszerűen hat a sportolóra a burkolat. Míg ha túl nagy, a sportolás indokolatlan izomfáradást okoz. Egyenletesség Erőleépülés Megmutatja, hogy a talajra érkező sportoló által közölt energia hány százalékát nyeli el a burkolati rendszer. Az elnyelés nagysága mellett legalább olyan fontos az erőelnyelés gyorsasága, hiszen az emberi test védőmechanizmusai az ütközés utáni első 30 századmásodpercben nem képesek működésbe lépni. Reverzibilitás Élettartam Kopásállóság Mérettartás Tartósság

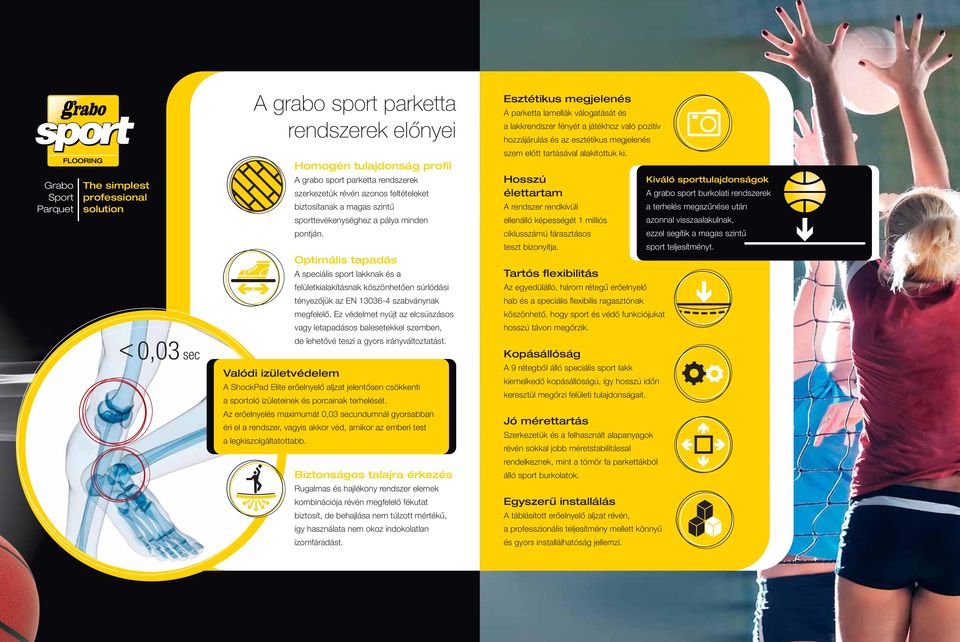

4 A grabo sport parketta rendszerek előnyei Esztétikus megjelenés A parketta lamellák válogatását és a lakkrendszer fényét a játékhoz való pozitív hozzájárulás és az esztétikus megjelenés Grabo Sport Parquet The simplest professional solution Homogén tulajdonság profil A grabo sport parketta rendszerek szerkezetük révén azonos feltételeket biztosítanak a magas szintű sporttevékenységhez a pálya minden pontján. Optimális tapadás A speciális sport lakknak és a szem előtt tartásával alakítottuk ki. Hosszú élettartam A rendszer rendkívüli ellenálló képességét 1 milliós ciklusszámú fárasztásos teszt bizonyítja. Tartós flexibilitás Kiváló sporttulajdonságok A grabo sport burkolati rendszerek a terhelés megszűnése után azonnal visszaalakulnak, ezzel segítik a magas szintű sport teljesítményt. felületkialakításnak köszönhetően súrlódási Az egyedülálló, három rétegű erőelnyelő tényezőjük az EN szabványnak hab és a speciális fl exibilis ragasztónak megfelelő. Ez védelmet nyújt az elcsúszásos köszönhető, hogy sport és védő funkciójukat vagy letapadásos balesetekkel szemben, hosszú távon megőrzik. < 0,03 sec de lehetővé teszi a gyors irányváltoztatást. Kopásállóság Valódi izületvédelem A ShockPad Elite erőelnyelő aljzat jelentősen csökkenti a sportoló izületeinek és porcainak terhelését. A 9 rétegből álló speciális sport lakk kiemelkedő kopásállóságú, így hosszú időn keresztül megőrzi felületi tulajdonságait. Az erőelnyelés maximumát 0,03 secundumnál gyorsabban éri el a rendszer, vagyis akkor véd, amikor az emberi test a legkiszolgáltatottabb. Jó mérettartás Szerkezetük és a felhasznált alapanyagok révén sokkal jobb méretstabilitással Biztonságos talajra érkezés rendelkeznek, mint a tömör fa parkettákból álló sport burkolatok. Rugalmas és hajlékony rendszer elemek kombinációja révén megfelelő fékutat Egyszerű installálás biztosít, de behajlása nem túlzott mértékű, A táblásított erőelnyelő aljzat révén, így használata nem okoz indokolatlan a professzionális teljesítmény mellett könnyű izomfáradást. és gyors installálhatóság jellemzi.

5 5,1 mm keményfa színréteg Termékeink felső rétegéhez a sport célokra legmegfelelőbb keményfa fajtákat Grabo Sport Parquet The simplest professional solution SpringAir Elite A SpringAir Elite sport parketta rendszert multisport célokra fejlesztettük ki. Kifejezetten ajánljuk labdás csapatsportokhoz (pl. kosárlabda, kézilabda, röplabda, futsal, stb,) verseny és edzések céljára, valamint tornához, gimnasztikához, küzdősportokhoz, tánchoz, fi tnesshez és kerekes székes sportokhoz is. A SpringAir Elite rendszer páraelvezető fóliából (Vaporex), táblásított erőelnyelő aljzatból (ShockPad Elite) és sport használ juk, melyek keménységüknek és jó mérettar tásuknak köszönhetően hosszú távú, tartós megoldást biztosítanak. 5,1 mm-es vastagságuk révén akár többször is felújíthatók. A leggyorsabban installálható professzionális erőelnyelő aljzat Táblásított kivitelének köszönhetően gyerekjáték a fektetése. A felhasznált első osztályú alapanyagok révén rendkívül tartós és haté kony. Konstrukciójának köszönhetően fektetésekor kis anyagveszteséggel kell számolni. parkettából (SpringAir) áll. Hosszú távú igénybevételre tervezett Jobb mérettartás és flexibilitás A mérnöki pontossággal kidolgozott és gyártott parketta konstrukciójának köszönhetően jobb mérettartással és fl exibilitással rendelkezik, mint a tömör fa parketták. Sport parketta rendszerünknek - szerkezete révén - nincsenek gyenge pontjai, így a pálya minden részén azonos feltételeket biztosít a sportolók számára. Rendkívüli tartósságát mutatja, hogy nem károsodott abban a fárasztásos vizsgálatban, mely során egy sportoló talajra érkezését modelleztük szor, 1 méter magasságból. UV-térhálós sport lakk A speciálisan erre a célra fejlesztett kopásálló lakkunkat 9 rétegben, teljesen pormentes körülmények között hordjuk fel a felületre. Az eredmény egy tartós, könnyen karbantartható felület, amely lehetővé teszi a gyors irányváltoztatást és véd a kontrollálatlan csúszástól. Valódi izületvédelem Alacsony fajlagos tömege és kis deformációs teknője révén a rendszer 30 milli szekundumon belül eléri erőleépülésének maximumát, így valódi védelmet nyújt az izületek számára, akkor véd, amikor az emberi test védőmechanizmusai még nem tudnak működésbe lépni.

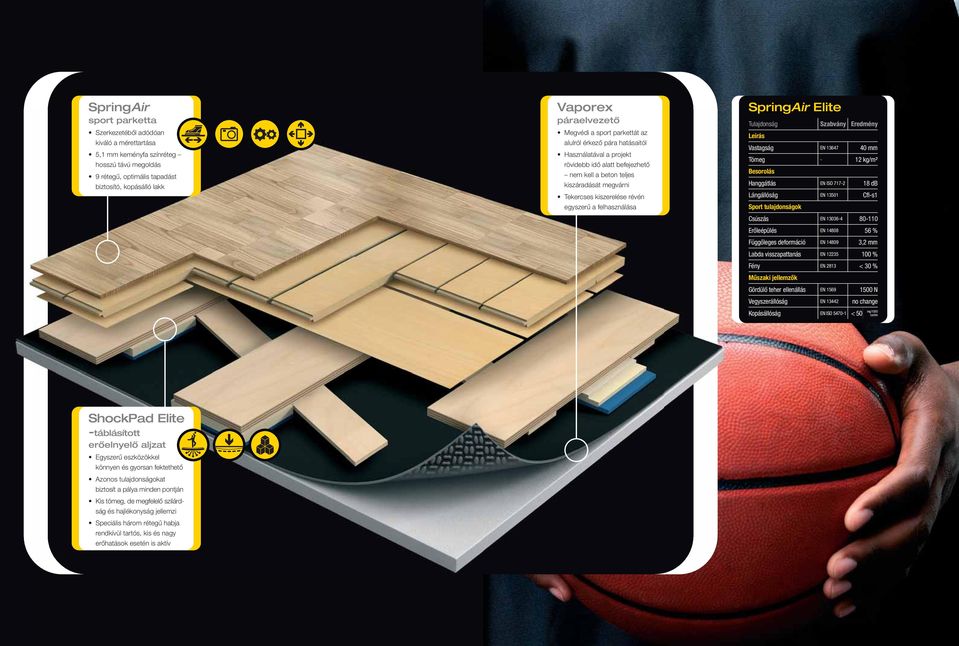

6 SpringAir sport parketta Szerkezetéből adódóan kiváló a mérettartása 5,1 mm keményfa színréteg hosszú távú megoldás 9 rétegű, optimális tapadást biztosító, kopásálló lakk Vaporex páraelvezető Megvédi a sport parkettát az alulról érkező pára hatásaitól Használatával a projekt rövidebb idő alatt befejezhető nem kell a beton teljes kiszáradását megvárni Tekercses kiszerelése révén egyszerű a felhasználása SpringAir Elite Tulajdonság Szabvány Eredmény Leírás Vastagság EN mm Tömeg - 12 kg/m² Besorolás Hanggátlás EN ISO db Lángállóság EN Cfl -s1 Sport tulajdonságok Csúszás EN Erőleépülés EN % Függőleges deformáció EN ,2 mm Labda visszapattanás EN % Fény EN 2813 < 30 % Műszaki jellemzők Gördülő teher ellenállás EN N Vegyszerállóság EN no change Kopásállóság EN ISO < 50 mg/1000 cycles ShockPad Elite -táblásított erőelnyelő aljzat Egyszerű eszközökkel könnyen és gyorsan fektethető Azonos tulajdonságokat biztosít a pálya minden pontján Kis tömeg, de megfelelő szilárd - ság és hajlékonyság jellemzi Speciális három rétegű habja rendkívül tartós, kis és nagy erőhatások esetén is aktív

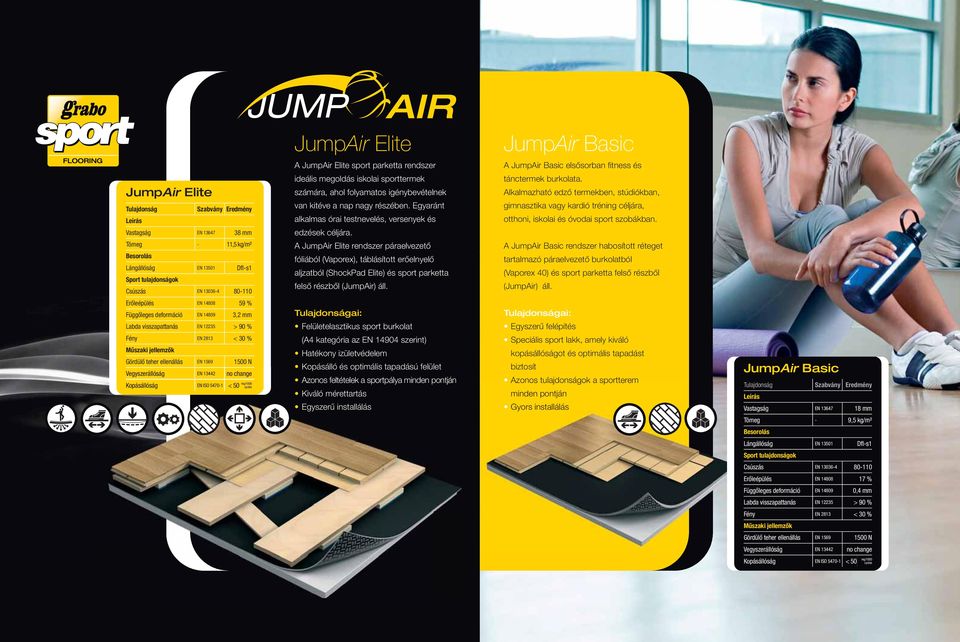

7 JumpAir Elite JumpAir Basic A JumpAir Elite sport parketta rendszer A JumpAir Basic elsősorban fi tness és JumpAir Elite Tulajdonság Szabvány Eredmény Leírás Vastagság EN mm Tömeg - 11,5 kg/m² Besorolás Lángállóság EN Dfl -s1 Sport tulajdonságok Csúszás EN ideális megoldás iskolai sporttermek számára, ahol folyamatos igénybevételnek van kitéve a nap nagy részében. Egyaránt alkalmas órai testnevelés, versenyek és edzések céljára. A JumpAir Elite rendszer páraelvezető fóliából (Vaporex), táblásított erőelnyelő aljzatból (ShockPad Elite) és sport parketta felső részből (JumpAir) áll. tánctermek burkolata. Alkalmazható edző termekben, stúdiókban, gimnasztika vagy kardió tréning céljára, otthoni, iskolai és óvodai sport szobákban. A JumpAir Basic rendszer habosított réteget tartalmazó páraelvezető burkolatból (Vaporex 40) és sport parketta felső részből (JumpAir) áll. Erőleépülés EN % Függőleges deformáció EN ,2 mm Labda visszapattanás EN > 90 % Fény EN 2813 < 30 % Műszaki jellemzők Gördülő teher ellenállás EN N Vegyszerállóság EN no change Kopásállóság EN ISO < 50 mg/1000 cycles Tulajdonságai: Felületelasztikus sport burkolat (A4 kategória az EN szerint) Hatékony izületvédelem Kopásálló és optimális tapadású felület Azonos feltételek a sportpálya minden pontján Kiváló mérettartás Egyszerű installálás Tulajdonságai: Egyszerű felépítés Speciális sport lakk, amely kiváló kopásállóságot és optimális tapadást biztosít Azonos tulajdonságok a sportterem minden pontján Gyors installálás JumpAir Basic Tulajdonság Szabvány Eredmény Leírás Vastagság EN mm Tömeg - 9,5 kg/m² Besorolás Lángállóság EN Dfl -s1 Sport tulajdonságok Csúszás EN Erőleépülés EN % Függőleges deformáció EN ,4 mm Labda visszapattanás EN > 90 % Fény EN 2813 < 30 % Műszaki jellemzők Gördülő teher ellenállás EN N Vegyszerállóság EN no change Kopásállóság EN ISO < 50 mg/1000 cycles

8 2 Szállítás, tárolás, installálás A grabo sport parketta rendszer három legfontosabb elemét, a sport parkettát (3) és a táblásított erőelnyelő aljzatot (2) különkülön rakatolva, míg a páraelvezetőt (1) tekercses formában szállítjuk. A sport parkettából maximum 2 egységrakat helyezhető egymásra. Az erőelnyelő aljzat rakatokat nem szabad egymásra rakva szállítani, és szállítás után a rakat pántjait el kell vágni. Felhasználásig a rendszer elemeket zárt, C állandó hőmérsékletű, % relatív páratartalmú helyiségben tároljuk. Felhasználás előtt egy héttel a rendszer elemeket a burkolandó helyiségben kell tárolni. 3 1 A sport parketta rendszert védeni kell aljzat nedvességtartalmától. Páravédőként, a hagyományos fólia helyett grabo Vaporex páraelvezető alátét alkalmazását javasoljuk. A grabo Vaporex speciális felülete révén megfelelő szellőzést biztosít. Széleit a falra 10 cm magasságig fel kell hajtani, hogy az esetleges pára el tudjon távozni. Minden installálás megkezdése előtt meg kell határozni aljzat nedvességtartalmát. 1,8 és 5 CM% között, vagy 800 m²-nél nagyobb burkolandó felület esetén grabo Vaporex páraelvezetőt kell használni. 5 CM% felett a burkolás nem kezdhető el. Részletes fektetési leírás a sportparketta csomagolásban elhelyezett terméktájékoztatón található.

9 Vaporex A grabo Vaporexet speciális felületével lefelé fektetjük, széleit ütköztetve, minimum 5 cm széles párazáró ragasztószalaggal végtelenítjük. ShockPad Az erőelnyelő aljzatot a terem rövidebb oldala mentén fektetjük. A táblákat tűzéssel rögzítjük egymáshoz. Parketta A terem hosszabbik oldala mentén fektetjük a sport parkettát, melyet fl exibilis ragasztóval rögzítünk az erőelnyelő aljzathoz. A parketták egymáshoz illesztéséhez horony ragasztót használunk. Pálya festés A játéktér felosztásához és különböző részeinek jelöléséhez a grabo Color kétkomponensű festéket ajánljuk. Kiegészítők Grabo Vaporex Speciális felületű, üvegszál erősítésű páraelvezető alátét, amely védi a burkolatot az alulról érkező nedvességtől és segít eltávolítani a párát. Tekercses kiszerelése miatt egyszerűen lefektethető, üvegszál erősítése méretstabillá teszi. Alkalmazásával nő a burkolat tartóssága tósság és csökkentheti eti az installáláshoz ásho szükséges időt. Grabo ProtectSport Ideiglenes védőburkolat nem sport jellegű rendezvények esetére. Védi az értékes sport burkolatot az esetleges sérülésektől és a szennyeződéstől. Könnyű ki- és feltekercselni. Elérhető szines és transzparens változatban. Közti réteg könnyű kiteríthetőség Üvegszál erősítés jó mérettartás Tulajdonság Szabvány Vaporex Vaporex40 Vaporex T Szélesség EN cm 145 cm 200 cm Standard hosszúság EN m ±10% 25 m ±10% 35 m ±10% Vastagság EN 428 1,4 mm 4,0 mm 1,0 mm Grabo Color Két komponensű polyuretán festék, mellyel a játéktér egyes elemei kijelölhetőek, illetve megkülönböztethetőek. Elérhető sárga, kék, piros, fehér és fekete színben. Szükséges mennyiség pályavonalazás esetén: 1l festék elegendő eg 100 m hosszú, 5 cm széles vonal kétszeri átfestésére. Tulajdonság Szabvány Protect Sport Protect Sport T Szélesség EN cm 200 cm Standard hosszúság EN m ±10% 35 m ±10% Vastagság EN 428 1,5 mm 1,0 mm Elérhető színek szürke, zöld transzparens Speciálisan mintázott felület biztosítja a pára kivezetését

10 Graboplast Floor Covering Manufacturers Ltd. H-9023 Gyõr, Fehérvári út. 16/b. Telefon: (+36)
