1 Fitting szerszámok Expander 0 5 Hidraulikus expander 6 7 Nyakkihúzás 8 24 Peremezõ gépek Egykezes hajlító készülék 29 3 Standard hajlító készülék Univerzális hajlító készülék Elektromos hajlító készülék Hajlítási táblázatok

2 A ROTHENBERGER minden réz, alumínium, lágyacél vagy rozsdamentes acélcsõvel végzett csõfektetési, szerelési és javítási munkához megoldást kínál. Mindegy, hogy idommentes szereléshez kézi vagy elektromos szerszámok, csõkötési szerszámok vagy elágazásokhoz nyakkihúzók a ROTHENBERGER minden profinak optimális megoldást kínál. A fölösleges csõkötéseket a forradalmi hajlítástechnika feleslegessé teszi ezzel idõt és költségeket takarít meg, ráadásul növeli a biztonságot. 9

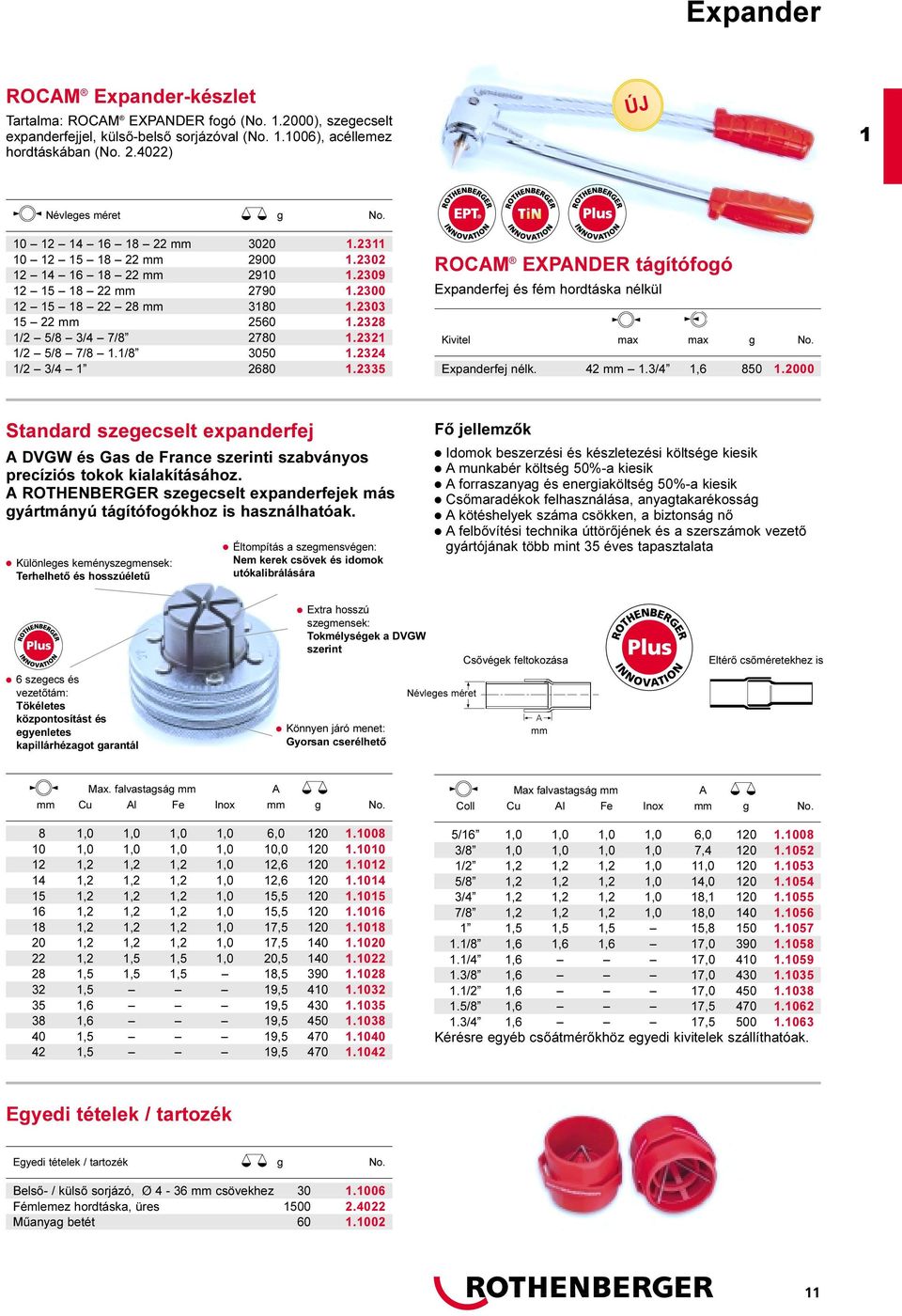

3 Expander ROCAM EXPANDER tágítófogó Csövek felbõvítésére, szûkítésére, kalibrálására: Lágy és félkemény réz Ø 8 42 mm, 5/6.3/4" max. falvastagság,6 mm Lágy alumínium Ø 8 28 mm, 5/6./8" max. falvastagság,6 mm Lágyacél Ø 8 28 mm, 5/6./8" max. falvastagság,6 mm Lágy nemesacél Ø 8 22 mm, 5/6 7/8" max. falvastagság,0 mm Víz, gáz, fûtés, hûtés, klímatechnikai csövek praktikus és idommentes szereléséhez. Idomok beszerzési és készletezési költsége kiesik A munkabér költség 50%a kiesik A forraszanyag és energiaköltség 50%a kiesik Csõmaradékok felhasználása, anyagtakarékosság A kötéshelyek száma csökken, a biztonság nõ A felbõvítési technika úttörõjének és a szerszámok vezetõ gyártójának több mint 35 éves tapasztalata Optimalizált erõátvitel: Erõmegtakarítás az optimális hatásmechanizmussal ÚJ KSO finombeállító: A kapilláris hézag pontos beállítása Hosszú erõkar: Csökkenti az erõigényt és bõvíti a lehetõségeket Ergonómikus fogó: Nincs megcsúszás, nincs becsípõdés EPT Technológia rejtett emelõkar: Védelem a szennyezõdésektõl, idegen anyagtól Acél befogás: Robusztus és kopásálló Szilárd, kovácsolt alumínium test: Kis súly, optimális kezelés Automatikus tüskevisszahúzás: Gyors munkavégzés AZ EPT technológia az alábbi elõnyöket kínálja: Rejtett emelõkar: Védelem az idegen szennyezõdésektõl Védelem a külsõ mechanikai sérüléstõl Optimalizált erõátvitel: A felhasználó kézi erejét optimálisan használó, ergonómikus erõlefutás Optimális mûködési elv erõmegtakarítás Az arany Titánnitrid (TiN) bevonat elõnyös tulajdonságok kiegyensúlyozott összetételével: Magas keménység 2300 HV: Abrazív kopás elleni védelem Acélhoz képest alacsonyabb súrlódás: Erõtakarékos Jó kémiai ellenálló képesség: Jó korrózióvédelem Univerzális kopó védõréteg: Hosszú élettartam ROCAM EXPANDER készlet EPTTechnológia rejtett emelõkar A bõvítõ tüske TiNbevonata jó korrózióállóságot, élettartam végéig tartó precizitást garantál Utólagos kalibrálási lehetõség 0

4 Expander ROCAM Expanderkészlet Tartalma: ROCAM EXPANDER fogó (No..2000), szegecselt expanderfejjel, külsõbelsõ sorjázóval (No..006), acéllemez hordtáskában (No ) ÚJ Névleges méret g No mm mm mm mm mm mm /2 5/8 3/4 7/ /2 5/8 7/8./ /2 3/ ROCAM EXPANDER tágítófogó Expanderfej és fém hordtáska nélkül Kivitel max max g No. Expanderfej nélk. 42 mm.3/4, Standard szegecselt expanderfej A DVGW és Gas de France szerinti szabványos precíziós tokok kialakításához. A ROTHENBERGER szegecselt expanderfejek más gyártmányú tágítófogókhoz is használhatóak. Különleges keményszegmensek: Terhelhetõ és hosszúéletû Éltompítás a szegmensvégen: Nem kerek csövek és idomok utókalibrálására Idomok beszerzési és készletezési költsége kiesik A munkabér költség 50%a kiesik A forraszanyag és energiaköltség 50%a kiesik Csõmaradékok felhasználása, anyagtakarékosság A kötéshelyek száma csökken, a biztonság nõ A felbõvítési technika úttörõjének és a szerszámok vezetõ gyártójának több mint 35 éves tapasztalata 6 szegecs és vezetõtám: Tökéletes központosítást és egyenletes kapillárhézagot garantál Extra hosszú szegmensek: Tokmélységek a DVGW szerint Könnyen járó menet: Gyorsan cserélhetõ Névleges méret Csõvégek feltokozása A mm Eltérõ csõméretekhez is Max. falvastagság mm A mm Cu Al Fe Inox mm g No. 8,0,0,0,0 6, ,0,0,0,0 0, ,2,2,2,0 2, ,2,2,2,0 2, ,2,2,2,0 5, ,2,2,2,0 5, ,2,2,2,0 7, ,2,2,2,0 7, ,2,5,5,0 20, ,5,5,5 8, ,5 9, ,6 9, ,6 9, ,5 9, ,5 9, Max falvastagság mm A Coll Cu Al Fe Inox mm g No. 5/6,0,0,0,0 6, /8,0,0,0,0 7, /2,2,2,2,0, /8,2,2,2,0 4, /4,2,2,2,0 8, /8,2,2,2,0 8, ,5,5,5 5, /8,6,6,6 7, /4,6 7, /8,6 7, /2,6 7, /8,6 7, /4,6 7, Kérésre egyéb csõátmérõkhöz egyedi kivitelek szállíthatóak. Egyedi tételek / tartozék Egyedi tételek / tartozék g No. Belsõ / külsõ sorjázó, Ø 4 36 mm csövekhez Fémlemez hordtáska, üres Mûanyag betét

5 Expander EXPANDER A0 Vastagfalú csövek felbõvítésére, szûkítésére, kalibrálására: Lágy és félkemény réz Ø mm, 7/8 2./2" és alumínium max. falvastagság 2,5 mm lágy precíziós Ø mm, 7/8 2./8" és nemesacél max. falvastagság,5 mm Víz, gáz, fûtés, hûtés, klímatechnikai csövek praktikus és idommentes szereléséhez. Alkalmazási és megtakarítási lehetõségek ld. ROCAM EXPANDER Precíz és pontos felbõvítés A0 expanderfogó pontosan vezetett és erõsített, hosszú bõvítõtüskével Rögzíthetõ finombeállítás: A tokméret és kapillárhézag fokozatmentes beállítása Speciális finommenet: Kisebb erõszükséglet Hosszú erõkarok: Csökkentik az erõigényt Erõs bõvítõtüske: Az expanderszegmensek egyenletes hordása nagy terhelhetõséget biztosít A0 EXPANDER klt. /A0 EXPANDER A készlet tartalmaz: A0 Expandert (No..004), szegecselt S típusú expanderfejet és speciális racsnit (no. 2.78), fémlemez hordtáskában (No ) A0 EXPANDER, szállítandó: 3" négyszöghajtás nyéllel, expanderfej és racsni nélkül Névleges méret g No mm /8.5/8 2./ EXPANDER A S Típusú szegecselt expanderfej Hagyományos és vastagfalú csövek precíziós tokozására, 2,5 mm falvastagságig Az erõsített expanderfejtartó a szegmenseket pontosan vezeti Névleges méret A mm Max. falvastagság mm Külméret A Coll Cu Al Fe Inox mm g No. 2 2,5,5 8, /8 2 2,5,5 9, /4 2 2,5,5 9, /8 2 2,5,5 9, /2 2 2,5,5 9, /8 2 2,5,5 9, ,5,5 7, /8 2,5 2,5,5,5 7, /2 2,5 2,5 7, Max. falvastagság mm Külméret A mm Cu Al Fe Inox mm g No ,5,5 8, ,5,5 8, ,5,5 9, ,5,5 9, ,5,5 9, ,5,5 9, ,5,5 9, ,5,5 9, ,5,5 9, ,5,5 9, ,5 2,5,5,5 9, ,5 2,5,5,5 9, ,5 2,5 9, ,5 2,5 9, Kérésre egyéb csõátmérõkhöz egyedi kivitelek szállíthatóak. Egyedi tételek / tartozék Egyedi tételek / tartozék mm g No. Fémlemez hordtáska, üres Mûanyag betét Spec. racsni A0 EXPANDERhez, B/J 3/4"

6 Expander Expanderadapter A ROCAM EXPANDER alkalmazásainak bõvítésére Az S típusú expanderfejek alkalmazását lágy rézcsõnél 67 mmig ill. 2 /2"ig kibõvíti. Kivitel max. max. mm g No. Expanderfej nélkül 67 mm 2./2 2, Peremes szegecselt expanderfejek Alkalmazható ROCAM EXPANDERhez, A0hoz és hidraulikus expanderhez Pontos tömlõcsatlakozások kialakítására, pl. rezgésnek kitett klímatechnikai berendezésekben, autóiparban és az ipari kötéstechnikában. Peremméret Perem/csõvég táv mm mm mm mm g No. 5, , , , , , Kérésre egyéb csõátmérõkhöz egyedi kivitelek szállíthatóak. A LÉPCSÕS EXPANDER Vastagfalú csövek felbõvítésére, szûkítésére, kalibrálására: Lágy réz Ø mm,.2/8 4./8" és alumínium max. falvastagság 2,5 mm Rögzíthetõ finombeállítás: A tokméret és kapillárhézag fokozatmentes beállítása Víz, gáz, fûtés, hûtés, klímatechnikai csövek praktikus és idommentes szereléséhez. Erõs bõvítõtüske: Az expanderszegmensek egyenletes hordása nagy terhelhetõséget biztosít 6lépcsõs expander: Bõvítés szerszámváltás nélkül Trapézmenet önkenõ bronzpersellyel: Optimális erõátvitel A EXPANDER Szállítás: lépcsõs expander fogantyúval, spec. racsni nélkül Névleges méret g No mm mm mm , 88,9 08 mm /8.5/8 2./8 2.5/8 3./8 4./ Különleges kivitelek egyéb csõátmérõkhöz (300 mm) és tokhosszakhoz kérésre szállítható. Hosszú erõkarok: Csökkentik az erõigényt Spec.racsni (No. 2.78) 3

7 Expander ROMAX EXPANDER MAXI Akkumulátoros hidraulikus lépcsõs tágító Felbõvítések készítésére lágy vagy feszültségmentesített alumínium és rézcsöveken, Ø 3508 mmig. Teljesen automata bõvítés: Sorozatgyártáshoz és nagy építkezésekhez ideális Lépcsõs expanderfej 6 csõátmérõhöz: Idõtakarékos és egyszerû felbõvítés szerszámcsere nélkül Kiegyenlített súlyelosztás és QUADRO kapcsolórendszer: Fáradtságmentes munkavégzés Erõteljes hajtás: Nagyméretû csövek gyors felbõvítése Kiegyenlített súlyelosztás: Minden pozícióban biztos tartás, egykezes üzemhez ideális Akkumulátoros üzem: Hálózati feszültségtõl független Teljesen automata bõvítés: A legjobb eredményekért Erõs és robusztus motor: Hosszú élettartamot, funkcionális biztonságot garantál 6lépcsõs expander: Bõvítés szerszámváltás nélkül 3508 mmig (.3/8"4./8"ig) Könnyû járású QUADROkapcsolás: Minden munkapozícióban könnyen elérhetõ biztonsági nyomókapcsoló ROMAX EXPANDER Maxi 6lépcsõs expander QUADRO kapcsolórendszer Tökéletes felbõvítések ROMAX EXPANDER MAXI Készlet: lépcsõs expander, akku (No..540) és töltõ (no..545) mûanyag hordtáskában (No..544). Névleges méret mm mm , 88,9 08 mm /8.5/8 2./8 2.5/8 3./8 4./ /4./2 2 2./ No. Egyedi tételek / tartozék Egyedi tételek / tartozék Tartalék akku 2 V / 2,0 Ah.540 Akku 2 V / 3,0 Ah, NiMH (opcionális).54 Töltõ 2 V / 230 V ~.545 Mûanyag koffer betéttel.544 No. 4

8 Expander ROMAX EXPANDER Akkumulátoros hidraulikus lépcsõs tágító Felbõvítések készítésére lágy vagy feszültségmentesített alumínium és rézcsöveken, Ø 67 mmig, PEX és többrétegû csöveken Kiegyenlített súlyelosztás: Minden pozícióban biztos tartás, egykezes üzemhez ideális Teljesen automata bõvítés: Sorozatgyártáshoz és nagy építkezésekhez ideális Expanderfejfelfogás kompatibilis a ROTHENBERGER szegecselt fejekkel: Nincs többletköltsége a speciális fejeknek Kiegyenlített súlyelosztás és QUADRO kapcsolórendszer: Fáradtságmentes munkavégzés Erõteljes hajtás: Nagyméretû csövek gyors felbõvítése Teljesen automata bõvítés: A legjobb eredményekért Expanderfejfelfogás kompatibilis a ROTHENBERGER szegecselt fejekkel: Nincs többletköltsége a speciális fejeknek Akkumulátoros üzem: Hálózati feszültségtõl független Fix beállítású tüske a kívánt expanderfejhez: Választási lehetõség standard, S vagy PEXexpanderfejek között Erõs és robusztus motor: Hosszú élettartamot, funkcionális biztonságot garantál Könnyû járású QUADROkapcsolás: Minden munkapozícióban könnyen elérhetõ biztonsági nyomókapcsoló ROMAX EXPANDER klt. Kompatibilis a ROTHENBERGER expanderfejekkel Quadro kapcsolórendszer ROTHENBERGER expanderfejek univerzális felfogása ROMAX EXPANDER klt. Készlet: ROMAX expander, akku (No..570) és töltõ (No..545) mûanyag hordtáskában (No..544). Kivitel No. Egyedi tételek / tartozék ROMAX EXPANDER készlet a standard tágítófejekhez.570 ROMAX EXPANDER készlet S tágítófejekhez.5702 ROMAX EXPANDER készlet a PEX tágítófejekhez.5703 Egyedi tételek / tartozék Tartalék akku 2 V / 2,0 Ah.540 Akku 2 V / 3,0 Ah, NiMH (opcionális).54 Töltõ 2 V / 230 V ~.545 Mûanyag koffer betéttel 8664 No. 5

9 Hidraulikus expander H 600 Hidraulikus expander Vastagfalú csövek sorozatszerû felbõvítésére, szûkítésére, kalibrálására: réz és alumínium Ø 8 0 mm, 5/6 4./4" max. falvastagság 3,0 mm precíziós és nemesacél Ø 8 0 mm, 5/6 4./4" max. falvastagság 3,0 mm Mûszaki adatok: Névleges áram: 2, A Névleges teljesítményfelvétel:,2 kw Munkanyomás: bar Max. üzemi nyomás: 700 bar Szállítási teljesítmény: 0,82 l/min Bekapcsolási tartam: 00 % 80 bar Védelem: IP 54 Ki/bekapcsolás, jelzõfények: Beüzemeléshez és automatikus üzemhez Fokozatmentesen, pontosan beállítható üzemi nyomás, beállítás után automatikus üzem: Anyagkímélõ és anyagspecifikus munkavégzés 400 V / 200 W meghajtás: Nagy átmérõjû vastagfalú csövek gyors felbõvítésére A tokméret rögzíthetõ finombeállítása: Felbõvítések ipari minõségben Csatlakozások a biztonsági lábkapcsoló, H és H2 expanderpisztoly és gyorskuplung a hidraulikus tömlõ számára Egyedi építõkockarendszer Minden típusú expanderfej csatlakoztatható: Multifunkcionális H 600 elektrohidraulikus expander berendezés Készlet: H 600 elektrohidraulikus expander berendezés kpl., H 600 hidraulikus egységgel (No..3002), H expanderpisztollyal (No..200), vezérlõkábellel, 2,5 m hidraulikatömlõvel és csatlakozókkal, beállítókulccsal, szerszámtartóval (No..3023), biztonsági lábkapcsolóval és l hidraulikaolajjal (No ). Exp. fejek nélkül. H 600 Elektrohidraulikus egység Szállítás: H 600 elektrohidraulikus egység biztonsági lábkapcsolóval, beállító kulccsal, szerszámtartóval (No..3023) és l hidraulikaolajjal (No ) Kivitel kg No. Hidraulikus egység kpl., fejek nélkül 36,0.300 Kivitel kg No. H 600 hidraulikus egység 33,.3002 H expanderpisztoly (No..200) H elektrohidraulikus expanderpisztoly Mûszaki adatok: Felhasználható fejek: Standard szegecselt Ø 8 42 mm, 5/6.3/4" expanderfejek,6 mm falvastagságig S típusú szegecselt Ø mm, 7/8 2./2" expanderfejek 2,5 mm falvastagságig Adapter (No..007) Kivitel kg No. H elektrohidraulikus expanderpisztoly 2,9.200 Szállítás: 2,5 m vezérlõkábel,5 F88928 Hidraulikatömlõ 2, Beállítókulcs 0,9.207 l hidraulikaolaj, Adapter Sfejekhez, H / P 0,6.007 Szerszámtartó H / P 0,

10 Hidraulikus expander H 2 elektrohidraulikus expanderpisztoly H 600 elektrohidraulikus egységhez. Felhasználható fejek: S típusú szegecselt expander Ø mm, 7/8 2./2" fejek (No adapterrel) 2,5 mm falvastagságig H 2 expanderfejek Ø mm,./8 2.3/4" 2. típus 2,5 mm falvastagságig H 2 expanderfejek Ø 70 0 mm, 2.3/4 4./4" 3. típus 3 mm falvastagságig HA 2 lépcsõs Ø 28 0 mm,./8 4./4" expanderfejek 3 mm falvastagságig H 2 expanderpisztoly (No..2002) Szállítás: H 2 elektrohidraulikus expanderpisztoly,2,5 m vezérlõkábellel, hidraulikatömlõvel, csatlakozókkal H 600hoz, beállítókulccsal Kivitel kg No. Adapter (No..2097) H 2 elektrohidraulikus expanderpisztoly 7, Adapter Sfejekhez, H 2,.2097 Szerszámtartó H 2 0, Beállítókulcs (No..208) H 2 szegecselt expanderfejek Minden csõátmérõhöz külön fej szükséges. Megrendeléskor kérjük a méretet megadni. HA 2 lépcsõs expanderfejek 6lépcsõs aluszegmensekkel. Megrendeléskor kérjük mind a 6 lépcsõhöz tartozó csõátmérõt megadni. Megnevezés Csõátmérõ Ø Tokhossz Típus mm max. mm mm kg No. H 2 / 2 tip ,5 40 2, H 2 / 3 tip ,0 50 0, HA ,0 8 3, H 2 / Típus 2 H 2 / Típus 3 HA 2 P 600 léghidraulikus expander berendezés Kompakt és könnyû: Mobil használathoz ideális Nyomáshatároló szeleppel: Állandó nyomásviszonyokhoz 3utas szelep: Nyomástartás megszakításkor is Készlet: P 600 léghidraulikus expanderberendezés, P 600 hidraulikus egységgel (No..320) P expanderpisztollyal (No..2004), 2,5 m hidarulikatömlõvel, csatlakozókkal, beállító kulccsal, szerszámtartóval (No..3023), l hidraulikaolajjal (No ). Expanderfejek nélkül. No..320 No Kivitel kg No. P 600 léghidraulikus ber., fejek nélkül 8, No P 600 léghidraulikus egység Szállítás: P 600 léghidraulikus egység préslégcsatlakozóval, forgatható könyökidommal, és hidraulikus gyorscsatlakozóval P pisztolyhoz. P léghidraulikus expanderpisztoly Teljesítményadatok és tartozékok mint a H pisztolynál, de csatlakozás P 600 léghidraulikus berendezéshez max. max. min. max. száll. Üzemi nyomás Csatl. nyomás Légmennyiség Teljesítmény kg No. 700 bar 7 bar 250 l/min 600 cm 3 4,9.320 Kivitel kg No. P expanderpisztoly, fejek nélkül 2,

11 Nyakkihúzás Nyakkihúzó Csõleágazások, és kihúzások készítéséhez: Lágy, félkemény, kemény réz, Ø 0 42 mm, 3/8 2./8" alumínium és precíziós max. falvastagság 2,5 mm acélcsövekhez Nyakképzés a beépített csöveken bontás nélkül is: Idõmegtakarítás és szereléskönnyítés Leágazások képzése csöveken: Tidomok megtakarítása Kompakt felépítés: Osztókészítés szûk helykínálat mellett is Speciális menet: Erõtakarékos munka No Egyszerû, gyors és költségkímélõ munkavégzés csupán 2 sec. egy Ø8 mm elágazás. Szakszerû kihúzás: Optimális kapilláris palást felület UNIDRILL Automatik 42: Méretpontos fúrás No No A pont behatárolja a csõbelógási mélységet: Optimális pozicionálás Pontozófogó: Befogási mélység beállításához A csõ méretpontos megfúrása pontozás nélkül, furatmélység ütközõ véd a csõ átfurása ellen. A nyakkihúzófej horogját akasszuk a kifúrt lyukba, a szorító harangot forgassuk rá a csõre. A horog balra forgatása úgy a racsnival, hogy a harangprizma a csõpaláston üljön. Kihúzást követõen a pontozófogóval a befogási mélység beállítása. Nyakkihúzó készlet A készlet áll: nyakkihúzó, speciális racsni (No ), pontozófogó (No ), speciális lyukfúró UNIDRILL Automatik 42 (No ), acéllemez hordládában (No. 2.22) A kihúzási Ø az UNIDRILL Automatik skáláján egyszerûen beállítható, a lyuk Ø illeszkedik a horogmérethez és a leágazásoknak megfelelõ. Névleges méret g No mm mm mm mm mm /2 5/8 3/4 7/ /2 5/8 7/8./ /2 3/ Alkatrészek / tartozékok Alaktrészek / tartozékok g No. Acéllemez hordláda, üres Mûanyag betét

12 Nyakkihúzás Nyakkihúzók racsni nélkül Kovácsolt horog speciális bemetszéssel, nemesítve és barnítva. Nikkelezett harang. egyenletes és anyagkímélõ megmunkálás, karc és sorjamentesen Szakszerû nyakképzés, optimális kapilláris hézaggal. Speciális trapéz menet: Optimális erõátvitel Dupla prizma: Biztonságos felfekvés a csõre 90 os elágazáshoz Kovácsolt és nemesített horog, speciális bemetszéssel: Sorjamentes munka Speciális horogkialakítás: Könnyen bevezethetõ a csõfuratba Ø Furat mm /Coll mm mm Kulcsméret mm g No. 0, , , , , , , , , , , , , ,5 30 3/ Ø Furat mm /Coll mm mm Kulcsméret mm g No. 3/8, /2, /8, /4 2, /8 2, , /8 2, /4 2, /8 2, /2 2, /8 2, /4 2, ,5 30 3/ /8 2,5 30 3/ Tartalék kihúzó horgok mm g No. mm g No. mm g No. mm g No / / / / / / / / / / / / Felhasználási javaslat: lágy rézcsõ esetén nagy felületû nyakkihúzó feltétet kell használni. Racsnis kulcs nyakkihúzáshoz ChromVanádium acél, finomosztású racsni, bal/jobb irányváltás átfordítással Nyakkihúzó mérethez Kulcsméret mm /Coll g No mm, 3/8.3/ mm, 2 4./4 3/

13 Nyakkihúzás No UNIDRILL Automatik 28 / 42 HSS speciális lefejtõfúró: Gyors és sorjamentes fúrás Speciális megfúróhegy: Pontozás nélküli pontos megfúrás Fúrólyukskála: A beállított fúrási átmérõ megegyezik a megfelelõ horogés leágazásmérettel Furatmélységütközõ: Megakadályozza a csõfal károsodását No Megnevezés Típus mm Coll klucza mm kg No. UNIDRILL /8./ UNIDRILL /8.5/ Kihúzó pontozó fogó Jelölõpont: Pontos betolás, túltolást kiküszöböli Skálázott mélységállító kerék: A mindenkori betolás beállítása mm Coll No /2./2 50 mm 70 g Kihúzó szorítófogó Szállítás: szorítófogó kihúzóharang nélkül Gyorskioldókarral: A fogó egyszerû és biztos rögzítése mm Coll E /8.5/8 370 mm,4 kg EVERCOOL fúró és kihúzópaszta Univerzális felhasználás, ivóvízvezetékek kivételével: Hosszú szerszámélettartamért Megnevezés / Típus tartalom g No. Stift mûa. burkolattal 50 g Kihúzófeltétek Lágy csõanyagokhoz: Megakadályozzák a kihúzáskori deformációt Fõcsõ Leágazás g No. 22 mm 20 mm mm 25 mm /2 3/ /8 / /4 5/ /8 3/ / /

14 Nyakkihúzás COMBI KIT Leágazások és kihúzások készítéséhez: Réz, alumínium és Ø 2 28 mm, /2./8 precíziós acélcsövekhez Nyakképzés beépített csöveken bontás nélkül is: Idõmegtakarítás és szereléskönnyítés Leágazások képzése csöveken: Tidomok megtakarítása Kompakt felépítés: Osztókészítés szûk helykínálat mellett is Idomok beszerzési és készletezési költsége kiesik A munkabér költség 50%a kiesik A forraszanyag, folyasztószer és energiaköltség 67%a kiesik Csõmaradékok felhasználása, anyagtakarékosság Kovácsolt, minõségi ROTHENBERGER szerszám a nyakkihúzásokhoz, kis erõkifejtéssel A felbõvítési technika úttörõjének és a szerszámok vezetõ gyártójának több mint 35 éves tapasztalata Minden szükséges szerszám mindig kéznél van ÚJ EPT Technológia rejtett emelõkar: Védelem a szennyezõdésektõl, idegen anyagtól Szilárd, kovácsolt alumínium test: Kis súly, optimális kezelés Bevált szegecselt expanderfejek: DVGW szerinti tökéletes csõkötések Nyakképzés beépített csöveken bontás nélkül is: Idõmegtakarítás és szereléskönnyítés Hosszú erõkar: Csökkenti az erõigényt és bõvíti a lehetõségeket COMBI KIT klt. EPT Technológia rejtett emelõkar UNIDRILL Automatik 28 Kihúzó pontozó fogó COMBI KIT Expander / nyakkihúzó készlet Készlet: ROCAM EXPANDER nyomatékfogó (No..2000), szegecselt expanderfejek, nyakkihúzók, speciális racsni (No ), UNIDRILL Automatik 28 (No ), kihúzó pontozófogó (No ), fémlemez tartóban (No ). Névleges méret g No mm X mm X /2 5/8 7/8./ X Egyedi tételek / tartozék Egyedi tételek / tartozék g No. Fémlemez hordtáska, üres Mûanyag betét X Speciális racsni UNIDRILL Automatik Kihúzó pontozófogó

15 Univerzális nyakkihúzó Nyakkihúzó készletek Leágazások és kihúzások készítéséhez: Réz, alumínium és Ø mm, 2./8 4./4 precíziós acélcsövekhez max. falvastagság 5 mm Nyakképzés lefektetett csöveken bontás nélkül is: Idõmegtakarítás és szereléskönnyítés Kompakt felépítés: Osztókészítés szûk helykínálat mellett is Összehangolt tartozékkínálat: A telepített készülékek költségtakarékos és építkezéskonform alternatívája ROKRAFT erõáttétel: Gyors és problémamentes kihúzás Horog és harang speciális trapézmenettel: Optimális erõátvitel Hosszú kettõs prizma: Biztos felfekvés és vezetés a pontosan 90 os leágazásokért Egy harang munkatartományában többféle horog alkalmazása: A felhasználási terület költségtakarékos kiterjesztési lehetõsége Figyelem: Kézi nyakkihúzásnál a rézcsövet a fúrólyuk körül kb. 20 mmre felmelegíteni, az anyagot feszültségmentesíteni UNIVERZÁLIS NYAKKIHÚZÓ tartozékokkal: ROKRAFT támasztóvilla (No ) ROKRAFT erõfokozó (No ) Speciális racsni (No. 2.78) Univerzális nyakkihúzó készlet Készlet: Nyakkihúzó 2 db láncos feszítõ fogóval (No / 2077), kétkaros teleszkópos felfogással (2.2093) a ROKRAFTmegtámasztáshoz és fémlemez bõrönddel (No ). Ø Furat mm Coll mm mm Racsni kg No. csatlakozó méret 54 2./8 3,0 30 3/4 0, /8 3,0 32 3/4 0, /2 3,0 32 3/4, /8 3,0 32 3/4, /4 3,0 35 3/4 2, ,0 40 3/4 4, ,0 44 3/4 4, /2 4,0 44 3/4 4, ,0 5 3/4 9, ,0 5 3/4 20, /4 5,0 54 3/4 20, Kovácsolt és edzett kihúzó horog speciális köszörüléssel: Sorjamentes munkavégzés Kihúzó horgok Azonos harangméret mellett egymás között felcserélhetõ más csõméretekhez egyszerû bõvítés. Harang Ø Furat mm Coll méret mm Racsni kg No. csatlakozó méret 54 2./8 30 3/4 0, /8 32 3/4 0, /2 32 3/4 0, /8 32 3/4 0, /4 35 3/4 0, /4, /4, / /4, /4 2, /4 2, / /4 2,

16 Univerzális nyakkihúzó, tartozékok HSS bimetállyukfûrész Felfogószár nélkül Átm. kihúzóhoz Ø furatátm. Felf. Ø mm típus g No. 54 mm / 2./8 30 A mm / 2.3/8 2.5/8 32 A mm / 2.3/4 35 A mm / 3 40 A mm / 3./2 44 A mm / 4 5 A mm / 4./4 54 A További lyukfûrészek a 4. fejezetben. Felfogószár központosító fúróval Kivitel SW g No. A, Ø 430 mm lyukfûrészekhez mm A 2, Ø 3252 mm lyukfûrészekhez mm HSS tartalék központosító fúró, Ø 6,35 mm ROKRAFT erõfokozó Gyors és egyszerû munkavégzéshez, bolygókerekes hajtómûvel, áttétel :4, max.,7 knm, támaszték nélkül. Megnevezés Kihúzási Típus méret Hajtás Horog kg No. ROKRAFT mm, 24./4 3/4 3/4 3, Kétkarú támaszték, Kihúzó racsni Krómvanádiumacél, finomfogazású, B/J átváltással Krómozott kihúzó racsni SW mm g No mm, 2 4./4 3/ Láncos feszítõ fogó Gyorskioldókarral, a kihúzó harang egyszerû és gyors rögzítéséhez. Megnevezés Típus max mm max. Coll mm g No. Láncos feszítõ fogó 80 3./ Láncos feszítõ fogó 08 4./ EVERCOOL fúró és kihúzópaszta Univerzális fúró, kenõ és hûtõpaszta: Hosszú szerszámélettartamért Univerzális felhasználás, ivóvízvezetékek kivételével: Alumínium és precíziós acélcsövekhez Megnevezés Típus Tartalom g No. Stift mûa.burkolattal 50 g

17 Elektromos nyakkihúzó RODRILL elektromos kihúzórendszer Csöveken nyakkihúzások gyors és pontos kialakításához, fõcsõ max. Ø 70 mm: Réz és precíziós Ø 8 35 mm, 3/8.3/8" acélcsõ max. falvastagság,85 mm Nyakképzés beépített csöveken bontás nélkül is: Idõmegtakarítás és szereléskönnyítés Összehangolt tartozékkínálat: A telepített készülékek költségtakarékos és építkezéskonform alternatívája Kompakt felépítés: Osztókészítés szûk helykínálat mellett is Bajonettzáras csatlakozás: Felhasználóbarát Gyorscsatlakozó: A kihúzófejek egyszerû és gyors cseréje Nagynyomatékú meghajtás: Sorozatmunkához optimális Leágazások képzése csöveken: Tidomok megtakarítása Támvillák: Automatikus önközpontosítás RODRILL készlet / RODRILL nyakkihúzógép Készlet: fémlemez doboz (No ), RODRILL nyakkihúzógép, kihúzófejek, pontozó fogó (No ) és ROCOL speciális kenõanyag (No ). RODRILL szállítás: kihúzógép fejek és tartozékok nélkül Tartozékok: 230 V Névleges méret kg 50 / 60 Hz mm, X mm, X mm, X mm 0, X RODRILL fejek és tartozékok nélkül 3, X Megnevezés g No. Pontozófogó 0 42 mm Fémlemez doboz, üres Alsó kofferbetét (habosított) Felsõ betét (profilhab) ROCOL kihúzó és peremezõ kenõanyag kizárólag fûtésszereléshez Kombinált szerszám: Megfúrás és nyakkihúzás egy folyamatban RODRILL kihúzófejek Elõbeállított névleges méretek: Az adott beállítási tartományon belül egyszerû átváltás más átmérõkre beállítási tart. mm Coll Ø mm max. mm g No. 8 5/6 8,0 8,5 0, /8 9,5 0,5, /2 2,0 3,0, / 5 / 6 5/8 4,0 6,5, /4 7,0 9,5, /8 20,0 23,5, ,5 27,0, /8 27,0 30,0, /4 30,0 34,0, /8 33,0 37,0,

18 Peremezõ készülékek Bolygótárcsás peremezõ Professzionális bolygótárcsás peremezõ mobil használatra Precíziós 45 peremek kialakítására rézcsöveken Rugóerõs racsnis kuplung: Nincs falvastagság csökkenés ÚJ No , No A peremkónusz tûcsapágyakon excentrikusan vezetve: A csõvég ellenõrzött és repedésmentes felbõvítése és hengerelése Kovácsolt acélból: Robusztus és hosszú élettartamú Fészkek metrikus és collméretekben: A csõ nem csúszik meg Minõségi peremezés Excentrikus peremkónusz Önközpontosító fészek: Precíz peremezés Fészek Készlet: bolygótárcsás peremezõ mûanyag kofferban, metrikus és collméretû fészkekkel Típus mm / Coll No. EB mm /8 3/6 /4 5/6 3/8 /2 5/8 3/4 Készlet: bolygótárcsás peremezõ mûanyag kofferben, metrikus méretû fészkekkel Típus mm No. EB mm Univerzális peremezõ Professzionális peremezõ mobil használatra Precíziós 45 peremek kialakítására rézcsöveken Önközpontosító csõszorító minden csõátmérõhöz: Univerzális felhasználás, precíziós peremezés Fix peremkónusz speciális geometriával: Ellenõrzött peremezés, repedések nélkül, tökéletes felületképzés No Legjobb peremezés Forgó peremkónusz Csõszorító ÚJ Készlet: univerzális peremezõ 46 mm, 3/6"5/8" csövekhez, mûanyag kofferben. Típus mm Coll No. EB 4 6 mm 3/6 5/

19 Peremezõ készülékek ROFLARE Kompakt peremezõ, nyitható Precíziós és egyszerû, 45 peremek kialakításához réz, KUNIFER, sárgaréz, alumínium és precíziós acélcsöveken, mm falvastagságig. Mobil felhasználása ideális hûtéstechnikai vagy autóipari vezetékeken (pl. fékvezetékek). ROFLARE duplaperemezõvel E, F típusú kettõs peremek és 80 os peremek készítése lehetséges. Speciális menet: Erõtakarékos és anyagkímélõ alakítás Keményített és köszörült peremkónusz: A perem kiváló tömítõfelülete Magas minõségû speciális acélból készült: Alacsony súly és hosszú élettartam Multiblokk többszörös feszítõpofák: A csövek biztos excentrikus gyorsmegfogása és automatikus központosítás No Fészkek metrikus és collméretekben: A csõ nem csúszik meg ROFLARE Szállítás: ROFLARE alapgép Típus mm / Coll g No. EB mm EB mm EB 3/6 /4 5/6 3/8 /2 5/ ROFORM készlet Precíziós 45 peremek és forrtokok készítéséhez, lágy és kemény csöveken Készlet: alapgép, 45 kónusz, bõvítõtüske, Ø 436 mm belsõ / külsõ sorjátlanító (No..006), TUBE CUTTER 28 csõvágó Ø 328 mm (No ), kompletten, mûanyag kofferben. Típus mm / Coll g No. ROFORM mm ROFORM mm ROFORM 3/6 /4 5/6 3/8 /2 5/ Adapter 80. ROFLARE / ROFORM tartozékok E és F típusú kettõs peremezõbetétek / 80 adapter. EB típusú ROFLARE peremezõkhöz, ROFORM tokozó és peremezõ készülékekhez. Típus mm / Coll g No. Kettõs perembetét csõmélységbeállítással, csõmegfogáshoz DB mm DB 3/6 /4 5/6 3/8 / Adapter 80 peremhez

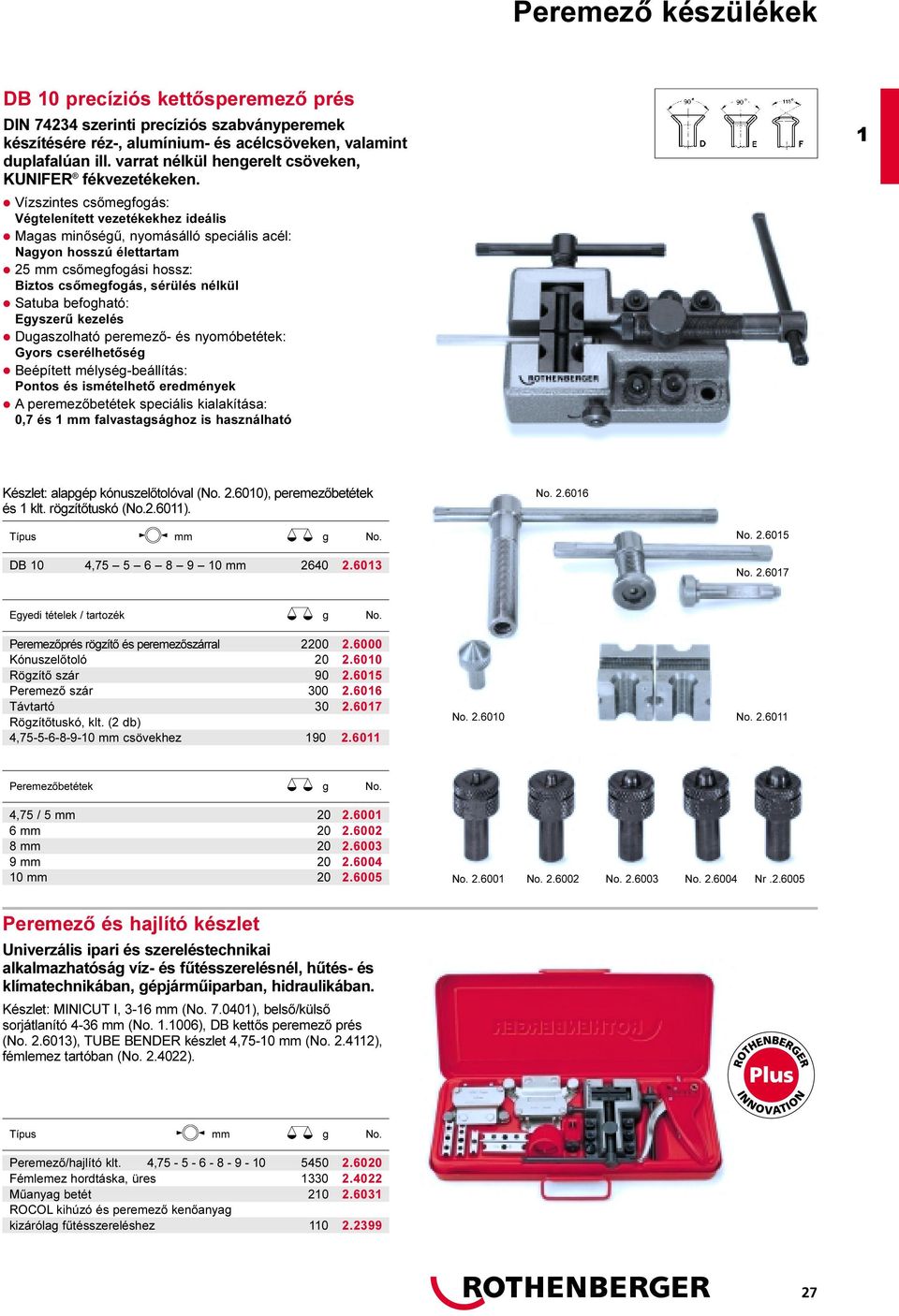

20 Peremezõ készülékek DB 0 precíziós kettõsperemezõ prés DIN szerinti precíziós szabványperemek készítésére réz, alumínium és acélcsöveken, valamint duplafalúan ill. varrat nélkül hengerelt csöveken, KUNIFER fékvezetékeken. Vízszintes csõmegfogás: Végtelenített vezetékekhez ideális Magas minõségû, nyomásálló speciális acél: Nagyon hosszú élettartam 25 mm csõmegfogási hossz: Biztos csõmegfogás, sérülés nélkül Satuba befogható: Egyszerû kezelés Dugaszolható peremezõ és nyomóbetétek: Gyors cserélhetõség Beépített mélységbeállítás: Pontos és ismételhetõ eredmények A peremezõbetétek speciális kialakítása: 0,7 és mm falvastagsághoz is használható Készlet: alapgép kónuszelõtolóval (No ), peremezõbetétek és klt. rögzítõtuskó (No.2.60). No Típus mm g No. DB 0 4, mm No No Egyedi tételek / tartozék g No. Peremezõprés rögzítõ és peremezõszárral Kónuszelõtoló Rögzítõ szár Peremezõ szár Távtartó Rögzítõtuskó, klt. (2 db) 4, mm csövekhez No No Peremezõbetétek g No. 4,75 / 5 mm mm mm mm mm No No No No Nr Peremezõ és hajlító készlet Univerzális ipari és szereléstechnikai alkalmazhatóság víz és fûtésszerelésnél, hûtés és klímatechnikában, gépjármûiparban, hidraulikában. Készlet: MINICUT I, 36 mm (No ), belsõ/külsõ sorjátlanító 436 mm (No..006), DB kettõs peremezõ prés (No ), TUBE BENDER készlet 4,750 mm (No. 2.42), fémlemez tartóban (No ). Típus mm g No. Peremezõ/hajlító klt. 4, Fémlemez hordtáska, üres Mûanyag betét ROCOL kihúzó és peremezõ kenõanyag kizárólag fûtésszereléshez

21 Peremezõ készülékek Standard peremezõk 45 egyszerû peremek kialakításához Réz, sárgaréz, alumínium, KUNIFER és precíziós acélcsövekhez, mm falvastagságig. Mobil használatra ideális a hûtéstechnikában és az autóiparban (fékvezetékek). Magas minõségû speciális acélból készült: Alacsony súly és hosszú élettartam Speciális menet: Erõtakarékos és anyagkímélõ alakítás Önközpontosító fészek: Precíz peremezés Keményített és köszörült peremkónusz: A perem kiváló tömítõfelülete Fészkek metrikus és collméretekben: A csõ nem csúszik meg Típus mm / Coll g No. EB 4 4, mm EB 3/6 /4 5/6 3/8 7/6 /2 5/ Standard peremezõ készlet 45 egyszerû peremek kialakításához réz, sárgaréz, alumínium, KUNIFER és precíziós acélcsövekhez, mm falvastagságig. Készlet: mûanyag doboz standard peremezõvel és TUBE CUTTER 30 PRO csõvágóval (No. 7.09), 330 mm ill. /8./8" csövekhez. Típus mm / Coll g No. EB 4 4, mm EB 3/6 /4 5/6 3/8 7/6 /2 5/ Standard peremezõ készlet 45 egyszerû és kettõs peremek kialakításához réz, sárgaréz, alumínium, KUNIFER és precíziós acélcsövekhez, mm falvastagságig. Készlet: mûanyag doboz standard peremezõvel és TUBE CUTTER 30 PRO csõvágóval (No. 7.09), Ø 330 mm ill. /8./8" csövekhez, 7 kettõs peremezõ betéttel. Típus mm / Coll g No. DB 4 4, mm DB 3/6 /4 5/6 3/8 7/6 /2 5/

22 Egykezes csõhajlító TUBE BENDER Egykezes csõhajlító, csövek max. 90 os méretpontos hajlításához: Lágy acél és alumínium Ø 4,75 2 mm, 3/6 /2 Lágy, bevonatos rézcsõ Ø 0 2 mm, 3/6 /2 Lágy precíziós Ø 4,75 0 mm, 3/6 3/8 acélcsõ Speciális illesztés kis csõátmérõkhöz: Alkalmazási lehetõségek a hûtés és klímatechnikában, olajellátásban, autóiparban, hidraulikában és préslégtechnikában Hajlított idomok, formák beszerzése, készletezése nem szükséges: Gyors megtérülés Nyitott hajlítókeret: Ellenív, kerülõív, csatlakozóív készítése minden szinten lehetséges Mechanikus racsnis elõtolás: Gyors és pontos hajlítás Fogasléc bajonettzárral: Hajlítószegmensek gyors váltása Ergonómikus kialakítás: Egykezes munkavégzés Kompakt felépítés: Méretpontos hajlítás szûk helyeken is Különbözõ ívek hajlítása lehetséges Hajlítószegmens és ellentartó lemez (hajlítókészlet) TUBE BENDER készlet Kérjük, hogy a pontos hajlítások érdekében olvassák a táblázatokban / példákban foglaltakat a késõbbi oldalakon. TUBE BENDER TUBE BENDER készletek Készlet: alapgép, hajlítókészletekkel, komplett fémlemez hordtáskában (No ) Típus g No. Alapgép hajlítókészletek nélkül Fémlemez hordtáska Mûanyag betét Névleges méret g No. 4,75/ mm mm mm /4 5/6 3/8 / TUBE BENDER hajlítókészletek Névleges méret g No. 4,75 / 5 mm mm mm mm mm mm / / / / / Hajlítószegmensek Ellentartó lemezek 29

23 Egykezes csõhajlító TUBE BENDER MAXI Csövek max. 90 os méretpontos hajlításához: Lágy acél és alumínium Ø 2 22 mm, 3/8 7/8 Lágy, bevonatos rézcsõ Ø 0 8 mm, 3/8 5/8 Lágy precíziós acélcsõ Ø 2 22 mm, 3/8 7/8 Vékonyfalú lágy nemesacélcsõ Ø 2 8 mm, 3/8 5/8 Alkalmazási lehetõségek a víz és fûtésszerelésben, padlófûtéseknél, hûtés és klímatechnikában, hidraulikában. Ívek, könyökök beszerzése, készletezése nem szükséges Forraszanyag, folyasztószer és energiamegtakarítás Kevesebb csatlakozás nagyobb biztonság Kevesebb munkaidõ Mechanikus racsnis elõtolás Univerzális ellentartószegmensek: Réz, többrétegû vagy bevonatos csövekhez Fogasléc bajonettzárral: Hajlítószegmensek gyors váltása Nyitott hajlítókeret: Ellenív, kerülõív, csatlakozóív készítése minden szinten lehetséges Könnyen járó elõtolókar: Egykezes munkához és szûk helyeken ideális Mûanyag hajlítószegmensek és ellentartók: Optimális hajlítás Alaptest ellenálló öntvénybõl: Robusztus és hosszúéletû Oldalsó kar: Hajlítószegmens gyors kioldása és visszaállítása Alapgép és ellentartó kengyel Hajlítószegmensek TUBE BENDER MAXI készlet Kérjük, hogy a pontos hajlítások érdekében olvassák a táblázatokban / példákban foglaltakat a késõbbi oldalakon. TUBE BENDER MAXI TUBE BENDER hajlítószegmensek Réz és precíziós acélcsövekhez Névleges méret max. mm g No. Egyedi tételek g No. Alapgép ellentartó kengyel nélkül Ellentartó kengyel ellenszegmensekkel B/J Fémlemez hordtáska Mûanyag betét mm, mm, mm, mm, mm, mm, mm, /8, /2, /8, /4, /8, TUBE BENDER MAXI készletek Készlet: alapgép (No ), ellentartó kengyel (No ) ellenszegmensekkel, fémlemez hordtáskában (No ). Névleges méret g No mm mm /8 /2 5/8 3/4 7/

24 Egykezes csõhajlító TUBE BENDER MAXI CT Csövek max. 90 os méretpontos hajlításához.: Vékonyfalú, lágy, bevonatos rézcsõ DIN EN 057 szerint Ø 0 x 0,6 8 x 0,8 mm Univerzálisan használható csõhajlító, bevonatos, vékonyfalú, lágy rézcsövekhez is. Jóváhagyva a KME Europa Metal AG, az outokumpu essen GmbH és a WielandWerke AG által. Ívek, könyökök beszerzése, készletezése nem szükséges Forraszanyag, folyasztószer és energiamegtakarítás Kevesebb csatlakozás nagyobb biztonság Kevesebb munkaidõ Mérretpontos hajlítás, szûk helyeken is Univerzális ellentartószegmensek: Réz, többrétegû vagy bevonatos csövekhez Fogasléc bajonettzárral: Hajlítószegmensek gyors váltása Könnyen járó elõtolókar: Egykezes munkához és szûk helyeken ideális Mûanyag hajlítószegmensek és ellentartók : Optimális hajlítás Alaptest ellenálló öntvénybõl: Robusztus és hosszúéletû Oldalsó kar: Hajlítószegmens gyors kioldása és visszaállítása Nyitott hajlítókeret: Ellenív, kerülõív, csatlakozóív készítése minden szinten lehetséges Hajlítószegmensek Különbözõ ívek hajlíthatók TUBE BENDER MAXI CT klt. TUBE BENDER MAXI CT hajlítószegmensek Ø Csõ külsõ átm. Egyedi tételek bevonat g No. CT hajlítószegmens 0 x 0,6 mm 4 mm CT hajlítószegmens 2 x 0,6 mm 6 mm CT hajlítószegmens 5 x 0,7 mm 9 mm CT hajlítószegmens 8 x 0,8 mm 22 mm TUBE BENDER MAXI CT készlet Rézcsõhöz Ø 0 x 0,6 / 2 x 0,6 / 5 x 0,7 / 8 x 0,8 mm Készlet: alapgép (No ), ellentartó kengyel (No ) ellenszegmensekkel, fémlemez hordtáskában (No ). Típus g No. TUBE BENDER MAXI CTkészlet

25 Standard csõhajlítók ÚJ Standard kétkezes 90 csõhajlító Csövek max. 90 os méretpontos hajlítására: Lágy, félkemény és kemény rézcsövekhez, DIN EN 057 szerint Ø 2 x,0 22 x,0 mm Szerelõk számára univerzálisan használható csõhajlító, víz, fûtés, hûtés és klímatechnikában. Hosszú erõkarok: Kemény rézcsövek is hajlíthatóak Hajlítófogó csúszkával: Milliméterre pontos hajlítás Erõkarhossz és hajlítósugár pontos összehangolása: Erõszükséglet csökkentésére Sugár Névleges méret max mm mm L mm g No. 2 mm, mm, mm, mm, Standard kétkezes 80 csõhajlító Csövek max. 80 os méretpontos hajlítására: Lágy réz, alumínium és precíziós acélcsövekhez. Hajlítósugár jelölése a hajlítón: Méretpontos hajlítás Szorítószerkezet a csövek jobb megfogásához: Rövid csõdarabok is hajlíthatóak Könnyû építési mód: Könnyû szabadkézi hajlítás Sugár Névleges méret mm mm g No. 6 mm mm mm mm mm mm mm mm / / / / / Kompakt felépítés: Három csõméret kis sugárral hajlítható MINIBEND Csövek max. 80 os méretpontos kétkezes hajlítására: Lágy réz, alumínium és precíziós acélcsövekhez. Ø mm, /4 5/6 3/8 Lehetséges alkalmazások: Hûtés és klímatechnika, olajellátás, autóipar, hidraulika, préslégtechnika Megnevezés Névleges méret g No. Méret és rádiusz mutatása a hajlítón: Méretpontos hajlítás lehetõsége MINIBEND mm /4 5/6 3/

26 Standard csõhajlítók MULTIBEND kétkezes hajlító 80 Csövek max. 80 os méretpontos hajlítására: Lágy, félkemény és bevonatos réz és precíziós acélcsövekhez. Hajlítósugár, méretskála és méret jelölése a hajlítón: Méretpontos hajlítás Önszorító: Szabadkézi hajlításhoz Könnyû építési mód: Könnyû szabadkézi hajlítás Sugár Névleges méret mm max mm g No. 0 mm 30, mm 36, mm 42, mm 48, mm 48, mm 54, EUROBEND ULTRA kétkezes hajlító Csövek max. 90 os méretpontos hajlítására. Méretpontos szabadkézi hajlítás Magas szilárdságú, üvegszálerõsítésû mûanyagból készült Lágy és félkemény rézcsövekhez Vékonyfalú és többrétegû csövekhez is Megnevezés No. EUROBEND ULTRA 0 mm EUROBEND ULTRA 2 mm EUROBEND ULTRA 4 mm (többrétegûhöz is) EUROBEND ULTRA 5 mm EUROBEND ULTRA 6 mm (többrétegûhöz is) EUROBEND ULTRA 8 mm EUROBEND ULTRA készlet (025mm) Külsõ rézcsõhajlító rugók Lágy rézcsövek kézi hajlítására. Felcsévélt kónusz: Ideális kezelhetõség hosszú csöveknél is Kadmiumozott rugóacél: Robusztus és hosszúéletû Optimális rugóforma: Nincs zömítés a hajlítási sugárban Névleges méret g No. 6 mm mm mm mm mm mm mm / / / / / /

27 Univerzális kézi csõhajlító ROBEND H+W PLUS Csövek max. 80 os méretpontos hideghajlítására: Lágy, félkemény és kemény rézcsövekhez, vékonyfalúhoz is Ø 8 22 mm, 5/6 7/8" Bevonatos rézcsõhöz Ø 0 8 mm, 3/8 5/8" vékonyfalúhoz is Alumínium és sárgaréz Ø 8 22 mm, 5/6 7/8" Precíziós acél, bevonatos is Ø 0 22 mm, 3/8 5/8" Varratnélküli nemesacél Ø 8 22 mm, 5/6 7/8" Ívek, könyökök beszerzése, készletezése nem szükséges Forraszanyag, folyasztószer és energiamegtakarítás Kevesebb csatlakozás nagyobb biztonság Milliméterre pontos hajlítás a szabad csövön Szabadalmaztatott ROLUB ANTIBLOCKSYSTEM Szabadalmaztatott ROLUB ANTIBLOCKSYSTEM: 42% erõmegtakarítás a jobb csúszás és a hajlító spray eloszlása miatt Villa és szegmens minõségi kovácsolt alumíniumból: Formatartó, nyomásálló Hajlítószegmens és ROLUB csúszópapucs optimális illesztése: Deformáció és ráncmentes hajlítás kisebb erõráfordítással Minimális méret és hajlítási sugár feltüntetve minden hajlítószegmensen: Méretpontos hajlítás Hajlítószegmens alaplappal: Egyszerû hajlításhoz satuba fogható Alaplap további fogantyú felvételére alkalmas: Szabadkézi hajlítás Ø 8 mm / 5/8" ig Hajlítás satuban Építkezéskonform munkavégzés Különbözõ ívek hajlítása ROBEND H+W készlet ROBEND H+W készlet Készlet: acéllemez hordtáska (No ), a mindenkori csõméreteknek megfelelõ csõhajlítókkal és 50 ml hajlító sprayvel (No ) Névleges méret mm kg No mm,0 6, mm,0 6, mm,0 4, Névleges méret mm kg No. /2 5/8 3/4,0 3, /2 5/8 7/8,0 3,

28 Univerzális kézi csõhajlító ROBEND H+W PLUS csõhajlítók Univerzális kézi csõhajlító hajlítószegmenssel, villa ROLUBcsúszópapuccsal és kézikarral. Univerzálisan használható a víz és fûtésszerelésben, a hûtés és klímatechnikában, az iparban. Sugár Névleges méret max mm mm g No. 8 mm, mm, mm, mm, mm, mm, mm, mm, mm, /6, /8, /2, /8, /4, /8, Ívek, könyökök beszerzése, készletezése nem szükséges Forraszanyag, folyasztószer és energiamegtakarítás Kevesebb csatlakozás nagyobb biztonság Milliméterre pontos hajlítás a szabad csövön Szabadalmaztatott ROLUB ANTIBLOCKSYSTEM ROLUB speciális blokkolásgátló csúszópapucs A ROBEND H+W hajlítóhoz illesztett speciális csúszópapucs, kétpontos kenõkamrarendszerrel Szabadalmaztatott ROLUB ANTIBLOCKSYSTEM: Jobb kenés és kenõanyagelosztás miatt max. 42% erõmegtakarítás Kétpontos kenõkamrarendszer: Biztosítja a kenõanyag optimális elosztását Elasztikus sejtszerû felépítés: Jobb kenés miatt max. 42% erõmegtakarítás Hagyományos hajlító ROBEND a ROLUB rendszerrel ROLUB speciális csúszópapucs minõségi polyamidból: Tökéletes hajlítás fémcsiszolatok nélkül Egypontos felfekvés Kétpontos felfekvés Névleges méret g No. 8 mm mm mm mm mm mm mm mm Névleges méret g No. 22 mm / / / / / /

29 Hordozható, robusztus, kompakt elektromos csõhajlító ROBEND MINI Hordozható, robusztus, kompakt elektromos csõhajlító Univerzálisan használható a víz és fûtésszerelésben, a hûtés és klímatechnikában, a vezetéképítésben. Csövek max. 80 os kézi hideghajlítására: Réz, alumínium és Ø 2 28 mm precíziós acélcsövekhez falvastagság 0,6,5 mm Varratmentes nemesacél Ø 2 22 mm DVGW W 54 falvastagság 0,7,2 mm Ívek, könyökök beszerzése, készletezése nem szükséges: Egyszerûbb elõkészületi munkák Kevesebb csatlakozás: Nagyobb biztonság Forraszanyag, folyasztószer és energiamegtakarítás: Gyors megtérülés Ellenív, kerülõív, csatlakozóív készítése minden szinten lehetséges: Univerzálisan alkalmazható Hajlítószegmens minõségi kovácsolt alumíniumból: Formatartó, nyomásálló Erõs 660 Wos motor: Építkezéseken legjobban bevált ÚJ Minõségi alumíniumház, csak 7,8 kg: Mobil használathoz optimális Beállítható csúszópapucs: Különbözõ falvastagságú csövekhez használható Kompakt, ergonómikus konstrukció: Ideálisan használható mûhelyben, építkezésen Speciális polyamidcsúszópapucs: Vékonyfalú metrikus csövek deformációés ráncmentes hajlítása Kovácsolt alumíniumszegmens hajlítósugárjelzéssel: Méretpontos hajlítás ROBEND MINI készlet Építkezéskonform munkavégzés ROBEND MINI készlet Készlet: 230 V alapgép, hajlítószegmensek és csúszópapucsok mûanyag kofferben. Névleges méret kg No mm 24, mm 26, mm 24, mm 26, mm 24, mm 26,
