2 Tisztelt leendő felhasználó! Bizonyára önben is felmerül a kérdés mi ez a különleges valami, amely tetőcserép is meg nem is, napelem is meg nem is?... Az érzések kérdésekkel párosulva kavarognak bennünk, hogy mi is ez a világviszonylatban is eddig nem létező új dolog, milyen intuíció vezérlte a megalkotóját? A válasz a múltban a kompromiszzumokat elfogadni kénytelen kezdetekre vezethető vissza. A közelmúltban egyre nagyobb választások elé állítja az emberiséget a természet, mely nem tűr megalkuvást, az ökológiai egyensúly megléte fontos mind környezetünk, mint pedig az emberiség számára. Az ember, az alkotó mindig is törekedett a folyamatosan növekvő energiaigényének biztosítására, melyre a fejlődő megújuló energiaforrások és az emberi tudat a természet tisztaságának megörzése érdekében inspirálta a mindenkori zöld energiaforrások alkalmazását. Joggal vetődik fel a kérdés, miben lehet még kirobbanó magasabb színvonalú, minden igényt kielégítő és kompromisszumot nem tűrő alternatív energia forrásokat megalkotni, létrehozni? Az élet tart meglepetéseket ezen a téren a ma emberének, ugyanúgy nekem is. A bennem megfogalmazódott igény, az esztétikum és a céltudatosság inspirált az általam megalkotott és világszabadalomként létrehozott új napelemes rendszer kifejlesztésében, melynek alkalmazásával a felhasználó korlátlan lehetőségeket kap a saját otthonának esztétikus, környezetbe illő napelemes energia rendszerének kialakításához. Az új termék megalkotásánál szemelőtt tartottam az épület saját stílusát és a felhasználók egyre szigorúbb elvárásait, valamint a technológiai hatékonyság növelését. Ezeknek az elvárásoknak megfelelve szeretném Technical Önökkel Data IS-W220 IS-W211 IS-W195 IS-W210 IS-W185 IS-W180 IS-W160 megosztani eddigi alkotásaim gyümölcseit amihez sok sikert kívánok! Maximum Power 22 W 21 W 19,5 W 21 W 18,5 W 18 W 16 W Power on1m² 220 W 211 W 195 W 210 W 185 W 180 W 160 W MPP Voltage 18,5 V 18,5 V 18,5 V 18,5 V 18,5 V 18 V 16,8 V Tóth Miklós Tamás MPP Current 1,2 A 1,15 A 1,06 A 1,14 A 1A 1A 0,96 A Maximum Efficiency 17,5% 16,0% 15,5% 13,9% 13,0% 12,0% 11,4% System Voltage Widht 295 mm Lenght Required qty. /1m² Power Balance +/m ² * Weight / qty. 10 qty. 120% 1,5 Kg * Power balance: TMT Solar Tile over Efficiency versus Standard PV panel on 1m² Standard testing conditions: 1000W / m², AM 1.5, T: 25 ºC,

3 Előzmények, napjainkban alkalmazott megoldások: A manapság alkalmazott napelem táblák /napenergiából áramot termelő Panelek/ kötött táblaméretekben, több szoláris egység összeépítésével fix egységeket alkotnak, sík felületű általában üvegtábla alá fémkeretben szerelt táblákból áll. A napelem táblák minden esetben a tetőre /cserépre/ kerülnek külön tartó szerkezet segítségével felrögzítésre. Emiatt azokat csak utólag lehet a tető síkjától kiemelve és a tetőfedés egységét, összképét megbontva kivitelezni. Fajlagos beruházási költsége általában drága, a kialakítás módja geometriailag kötött. Egy a napjainkban jelenleg alkalmazott megoldás, melynek sok hátránya van. Hátrányként megemlíthető továbbá, hogy bármely szolárcella meghibásodása esetén azok a gyárilag fixen a táblákban szerelten már nem cserélhetőek, vagy javíthatóak az elektromos energiát nem tárolják, külön a tetőbe Technical szerelt fém Data gyüjtősín és IS-W220 kábelezés IS-W211 szükséges. IS-W195 IS-W210 IS-W185 IS-W180 IS-W160 Maximum Power 22 W 21 W 19,5 W 21 W 18,5 W 18 W 16 W Power on1m² 220 W 211 W 195 W 210 W 185 W 180 W 160 W Az elkészült épületek tetőszerkezetei és héjazatai egy adott lakókörnyezetben, műemléki, belvárosi, MPP Voltage 18,5 V 18,5 V 18,5 V 18,5 V 18,5 V 18 V 16,8 V idegenforgalmi környezetet figyelembe véve készültek igény és látványtervek alapján, ezért a tábla méretű sík MPP Current 1,2 A 1,15 A 1,06 A 1,14 A 1A 1A 0,96 A napelem panelek megbontják a tetők összképét, védett műemléképületeknél nem alkalmazhatóak. Maximum Efficiency 17,5% 16,0% 15,5% 13,9% 13,0% 12,0% 11,4% System Voltage Widht Esztétikai és gazdaságossági szempontoknak kismértékben felelnek meg. 295 mm Lenght Required Az elektromos qty. /1m² energia tárolásához külön akkumulátorok és külön 10 akkutároló qty. helyiség szükséges. Power Balance +/m ² * 120% Weight / qty. 1,5 Kg * Power balance: TMT Solar Tile over Efficiency versus Standard PV panel on 1m² Standard testing conditions: 1000W / m², AM 1.5, T: 25 ºC,

4 A napenergia cserép elsődleges alkalmazása, előnyei: A napenergia cserép fényből elektromos energiát állít elő, alkalmazását tekintve legfőbb előnye, hogy a már meglévő /bármilyen típusú és formájú/ tetőcserép, tetőburkolat formával azonos formájú, méretű, színű, egyező rögzítési pontokkal rendelkező napelem cserépként és egyszerre tetőcserépként is alkalmazható darabonként. A működtetni kívánt készülékek, szükséges felvett teljesítményének arányában korlátlanul bármikor bővíthetőek az energia cserepek mennyisége. /financiális szempontokat is figyelembe véve, részletekben/ A tetőn bármilyen elrendezési módban alakzatban alkalmazhatóak, ferde és párhuzamos tető kialakításnál is. A napelem cserép rendelkezik saját tölthető speciális akkumulátorokkal, ezért külső akkumulátorok alkalmazása és külön akku helyiség nem kell. Napközben fény hatására elektromos energia termelés megy végbe, mely energia azonnal felhasználható, ugyanakkor a saját beépített akkumulátorok töltése is ilyenkor történik. Éjszaka fény hiányában a napelemek nem működnek, viszont a beépített akkumulátorok az energiát leadják, emiatt a működés 24 órás üzemű. A TMT Solar Tile Systems egység készül akkumulátorok nélkül is, ilyenkor közvetlenül a rákapcsolt elektromos fogyasztókat látja el. A szolár energia cserép bármely a piacon kapható DC/AC, DC/DC elektromos inverterrel használható azokkal kompatibilis, a hazai és nemzetközi szabványoknak megfelelő névleges feszültséggel készülnek. A beépítésekor csak a meglévő tetőcserepet kell kivenni és a helyére rakható /csavarozható/ az azonos formájú, méretű és színű TMT Solar Tile Systems egység. Az egyes Technical elemek Data /szolár cserepek/ IS-W220 meghibásodás IS-W211 esetén IS-W195 villogó IS-W210 piros jelzéssel IS-W185 tudatják, IS-W180 hogy melyik IS-W160 egység hibásodott meg, melyet a háztetőre nézve azonnal észlelhetünés egyenként cserélhetünk. Maximum Power 22 W 21 W 19,5 W 21 W 18,5 W 18 W 16 W Power on1m² 220 W 211 W 195 W 210 W 185 W 180 W 160 W MPP Voltage 18,5 V 18,5 V 18,5 V 18,5 V 18,5 V 18 V 16,8 V A TMT Solar Tile Systems egységhez nem kell külön áramvezető gyűjtősínt és kábelösszekötéseket MPP Current 1,2 A 1,15 A 1,06 A 1,14 A 1A 1A 0,96 A használni, mert azok integrálva vannak a készülékben. Maximum Efficiency 17,5% 16,0% 15,5% 13,9% 13,0% 12,0% 11,4% System Voltage Widht Required qty. /1m² Power Balance +/m ² * Weight / qty. A súlya harmad akkora, mint a tetőn lévő héjazaté, ezért a tetőt statikailag nem terheli, mert kiváltja az agyag, Lenght a beton, a pala tetőcserép súlyát. 295 mm 10 qty. 120% 1,5 Kg * Power balance: TMT Solar Tile over Efficiency versus Standard PV panel on 1m² Standard testing conditions: 1000W / m², AM 1.5, T: 25 ºC,

5 Beruházás szempontjából költségtakarékos, mert egyenként is bővíthető a rendszer a rendelkezésre álló anyagi források szerint. A tervezők és kivitelezők számára nagy szabadságot kínál a felhasználás területén új, egyedi építésű épületek tervezésében, kivitelezésében. A különböző formájú és színű szolár- energia cserepek katalógus szerinti választékával és a későbbi Archi-Cad grafikai szoftver kiegészítő csomag alkalmazásokban nagy tervezési szabadságot, különleges megvalósulási lehetőségeket kínál és segítséget ad. Technical Data IS-W220 IS-W211 IS-W195 IS-W210 IS-W185 IS-W180 IS-W160 Maximum Power 22 W 21 W 19,5 W 21 W 18,5 W 18 W 16 W Power on1m² 220 W 211 W 195 W 210 W 185 W 180 W 160 W MPP Voltage 18,5 V 18,5 V 18,5 V 18,5 V 18,5 V 18 V 16,8 V MPP Current 1,2 A 1,15 A 1,06 A 1,14 A 1A 1A 0,96 A Maximum Efficiency 17,5% 16,0% 15,5% 13,9% 13,0% 12,0% 11,4% System Voltage Widht Lenght 295 mm A következő oldalakon átfogóan ismertetjük a 2009 évi termék választékunkat. Required qty. /1m² 10 qty. Power Balance +/m ² * 120% Weight / qty. 1,5 Kg * Power balance: TMT Solar Tile over Efficiency versus Standard PV panel on 1m² Standard testing conditions: 1000W / m², AM 1.5, T: 25 ºC,

6

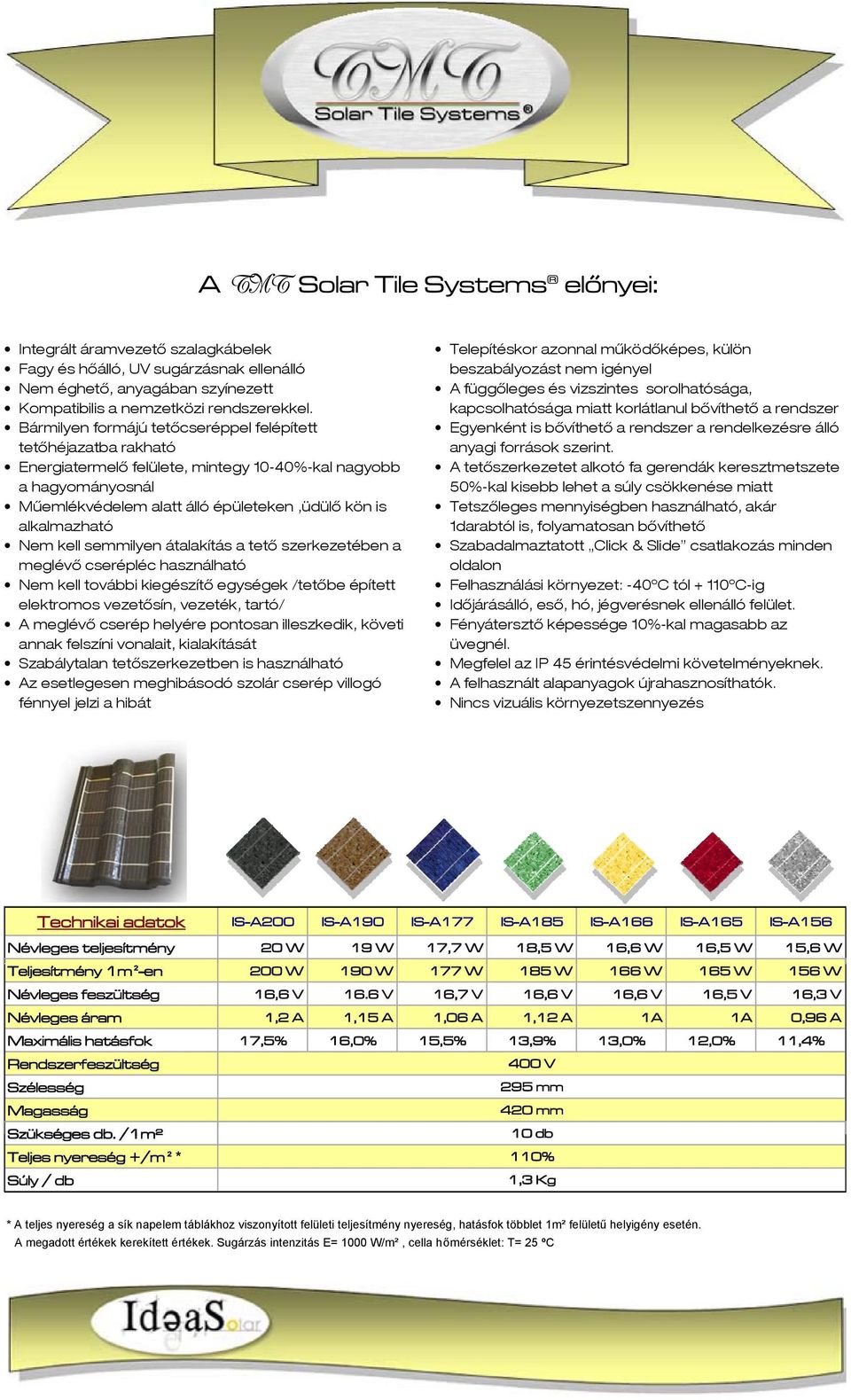

7 Integrált áramvezető szalagkábelek Fagy és hőálló, UV sugárzásnak ellenálló Nem éghető, anyagában szyínezett Kompatibilis a nemzetközi rendszerekkel. Bármilyen formájú tetőcseréppel felépített tetőhéjazatba rakható Energiatermelő felülete, mintegy 10-40%-kal nagyobb a hagyományosnál Műemlékvédelem alatt álló épületeken,üdülő kön is alkalmazható Nem kell semmilyen átalakítás a tető szerkezetében a meglévő cserépléc használható Nem kell további kiegészítő egységek /tetőbe épített elektromos vezetősín, vezeték, tartó/ A meglévő cserép helyére pontosan illeszkedik, követi annak felszíni vonalait, kialakítását Szabálytalan tetőszerkezetben is használható Az esetlegesen meghibásodó szolár cserép villogó fénnyel jelzi a hibát Telepítéskor azonnal működőképes, külön beszabályozást nem igényel A függőleges és vizszintes sorolhatósága, kapcsolhatósága miatt korlátlanul bővíthető a rendszer Egyenként is bővíthető a rendszer a rendelkezésre álló anyagi források szerint. A tetőszerkezetet alkotó fa gerendák keresztmetszete 50%-kal kisebb lehet a súly csökkenése miatt Tetszőleges mennyiségben használható, akár 1darabtól is, folyamatosan bővíthető Szabadalmaztatott Click & Slide csatlakozás minden oldalon Felhasználási környezet: -40ºC tól + 110ºC-ig Időjárásálló, eső, hó, jégverésnek ellenálló felület. Fényátersztő képessége 10%-kal magasabb az üvegnél. Megfelel az IP 45 érintésvédelmi követelményeknek. A felhasznált alapanyagok újrahasznosíthatók. Nincs vizuális környezetszennyezés Technikai adatok IS-W220 IS-W211 IS-W195 IS-W210 IS-W185 IS-W180 IS-W160 Névleges teljesítmény 22 W 21 W 19,5 W 21 W 18,5 W 18 W 16 W Teljesítmény 1m²-en 220 W 211 W 195 W 210 W 185 W 180 W 160 W Névleges feszültség 18,5 V 18,5 V 18,5 V 18,5 V 18,5 V 18 V 16,8 V Névleges áram 1,2 A 1,15 A 1,06 A 1,14 A 1A 1A 0,96 A Maximális hatásfok 17,5% 16,0% 15,5% 13,9% 13,0% 12,0% 11,4% Rendszerfeszültség Szélesség 295 mm Magasság Szükséges db. /1m² Teljes nyereség +/m ² * Súly / db 10 db 120% 1,5 Kg * A teljes nyereség a sík napelem táblákhoz viszonyított felületi teljesítmény nyereség, hatásfok többlet 1m² felület helyigény esetén. A megadott értékek kerekített értékek. Sugárzás intenzitás E= 1000 W/m², cella h mérséklet: T= 25 ºC
