Stílus és magas technikai színvonal

Átírás

1 MACH 5

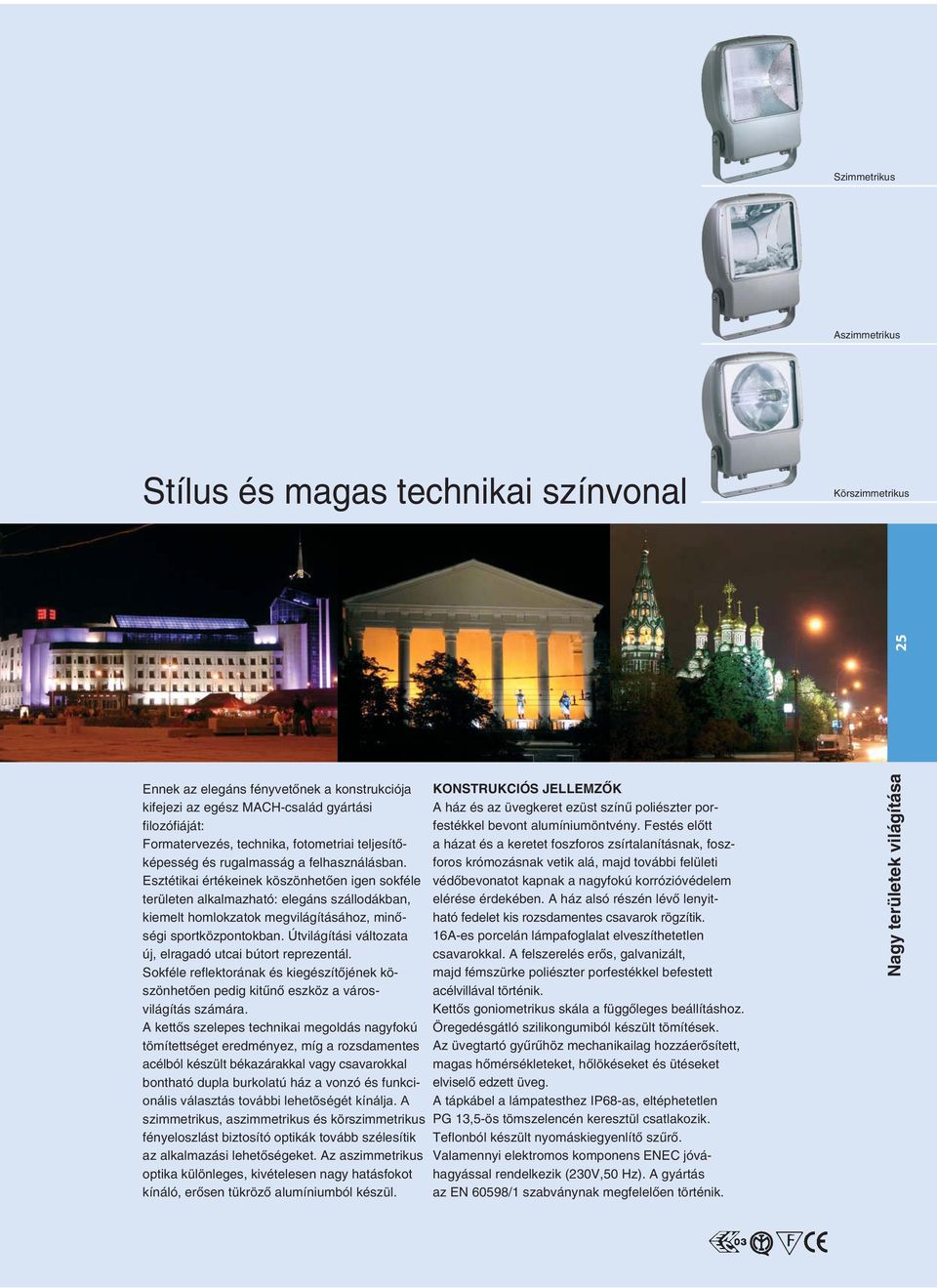

2 Szimmetrikus Aszimmetrikus Stílus és magas technikai színvonal Körszimmetrikus 25 Ennek az elegáns fényvetõnek a konstrukciója kifejezi az egész MACH-család gyártási filozófiáját: Formatervezés, technika, fotometriai teljesítõképesség és rugalmasság a felhasználásban. Esztétikai értékeinek köszönhetõen igen sokféle területen alkalmazható: elegáns szállodákban, kiemelt homlokzatok megvilágításához, minõségi sportközpontokban. Útvilágítási változata új, elragadó utcai bútort reprezentál. Sokféle reflektorának és kiegészítõjének köszönhetõen pedig kitûnõ eszköz a városvilágítás számára. A kettõs szelepes technikai megoldás nagyfokú tömítettséget eredményez, míg a rozsdamentes acélból készült békazárakkal vagy csavarokkal bontható dupla burkolatú ház a vonzó és funkcionális választás további lehetõségét kínálja. A szimmetrikus, aszimmetrikus és körszimmetrikus fényeloszlást biztosító optikák tovább szélesítik az alkalmazási lehetõségeket. Az aszimmetrikus optika különleges, kivételesen nagy hatásfokot kínáló, erõsen tükrözõ alumíniumból készül. KONSTRUKCIÓS JELLEMZÕK A ház és az üvegkeret ezüst színû poliészter porfestékkel bevont alumíniumöntvény. Festés elõtt a házat és a keretet foszforos zsírtalanításnak, foszforos krómozásnak vetik alá, majd további felületi védõbevonatot kapnak a nagyfokú korrózióvédelem elérése érdekében. A ház alsó részén lévõ lenyitható fedelet kis rozsdamentes csavarok rögzítik. 16A-es porcelán lámpafoglalat elveszíthetetlen csavarokkal. A felszerelés erõs, galvanizált, majd fémszürke poliészter porfestékkel befestett acélvillával történik. Kettõs goniometrikus skála a függõleges beállításhoz. Öregedésgátló szilikongumiból készült tömítések. Az üvegtartó gyûrûhöz mechanikailag hozzáerõsített, magas hõmérsékleteket, hõlökéseket és ütéseket elviselõ edzett üveg. A tápkábel a lámpatesthez IP68-as, eltéphetetlen PG 13,5-ös tömszelencén keresztül csatlakozik. Teflonból készült nyomáskiegyenlítõ szûrõ. Valamennyi elektromos komponens ENEC jóváhagyással rendelkezik (23V,5 Hz). A gyártás az EN 6598/1 szabványnak megfelelõen történik. Nagy területek világítása

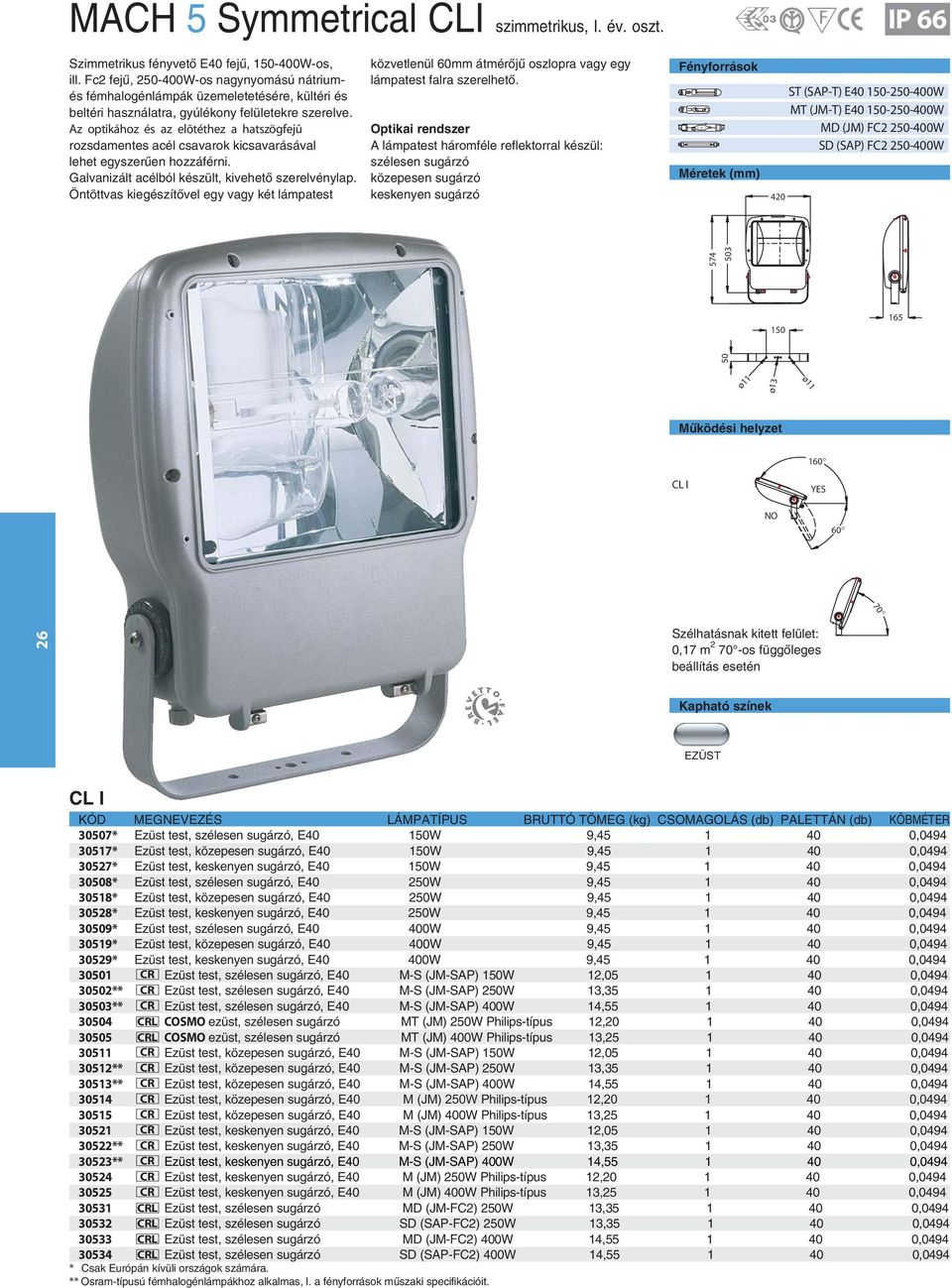

3 MACH 5 Symmetrical CLI szimmetrikus, I. év. oszt. Szimmetrikus fényvetõ E4 fejû, -4W-os, ill. Fc2 fejû, 25-4W-os nagynyomású nátriumés fémhalogénlámpák üzemeletetésére, kültéri és beltéri használatra, gyúlékony felületekre szerelve. Az optikához és az elõtéthez a hatszögfejû rozsdamentes acél csavarok kicsavarásával lehet egyszerûen hozzáférni. Galvanizált acélból készült, kivehetõ szerelvénylap. közvetlenül 6mm átmérõjû oszlopra vagy egy A lámpatest háromféle reflektorral készül: szélesen sugárzó közepesen sugárzó 42 ST (SAP-T) E4-25-4W MT (JM-T) E4-25-4W MD (JM) FC2 25-4W SD (SAP) FC2 25-4W ,17 m 2 7 -os függõleges beállítás esetén Kapható színek EZÜST 357* Ezüst test, szélesen sugárzó, E4 W 9, 1 4, * Ezüst test, közepesen sugárzó, E4 W 9, 1 4, * Ezüst test,, E4 W 9, 1 4, * Ezüst test, szélesen sugárzó, E4 25W 9, 1 4, * Ezüst test, közepesen sugárzó, E4 25W 9, 1 4, * Ezüst test,, E4 25W 9, 1 4, * Ezüst test, szélesen sugárzó, E4 4W 9, 1 4, * Ezüst test, közepesen sugárzó, E4 4W 9, 1 4, * Ezüst test,, E4 4W 9, 1 4, CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 4W 14,55 1 4, CRL COSMOezüst, szélesen sugárzó MT (JM) 25W Philips-típus 12,2 1 4, CRL COSMOezüst, szélesen sugárzó MT (JM) 4W Philips-típus 13,25 1 4, CR Ezüst test, közepesen sugárzó, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test, közepesen sugárzó, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test, közepesen sugárzó, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test, közepesen sugárzó, E4 M (JM) 25W Philips-típus 12,2 1 4, CR Ezüst test, közepesen sugárzó, E4 M (JM) 4W Philips-típus 13,25 1 4, CR Ezüst test,, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test,, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test,, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test,, E4 M (JM) 25W Philips-típus 12,2 1 4, CR Ezüst test,, E4 M (JM) 4W Philips-típus 13,25 1 4, CRL Ezüst test, szélesen sugárzó MD (JM-FC2) 25W 13,35 1 4, CRL Ezüst test, szélesen sugárzó SD (SAP-FC2) 25W 13,35 1 4, CRL Ezüst test, szélesen sugárzó MD (JM-FC2) 4W 14,55 1 4, CRL Ezüst test, szélesen sugárzó SD (SAP-FC2) 4W 14,55 1 4,494 * Csak Európán kívüli országok számára.

4 MACH 5 Symmetrical CLII szimmetrikus, II. év. oszt. Szimmetrikus fényvetõ E4 fejû, -4W-os, ill. Fc2 fejû, 25-4W-os nagynyomású nátriumés fémhalogénlámpák üzemeletetésére, kültéri és beltéri használatra, gyúlékony felületekre szerelve. Az optika és az elõtét a nagy mechanikai ellenállású, rozsdamentes acélból készült elülsõ rugós A panel könnyen kivehetõ a karbantartási munkák megkönnyítésére. A panel gyors csatlakozású, polaritásvédett csatlakozók segítségével leválasztható a táphálózatról. közvetlenül 6mm átmérõjû oszlopra vagy egy zár oldásával egyszerûen hozzáférhetõ. II. érintésvédelmi osztályú lámpatest leválasztó kapcsolóval ellátva, amely a fedél nyitásakor megszakítja a tápfeszültséget. Szerelvénylap, különleges, A lámpatest háromféle reflektorral készül: hõre lágyuló, V éghetõségi osztályú anyagba ágyazott, szélesen sugárzó megnövelt (cos > 9) teljesítménytényezõjû közepesen sugárzó elektromos elõtéttel. ST (SAP-T) E4-25-4W MT (JM-T) E4-25-4W MD (JM) FC2 25-4W SD (SAP) FC2 25-4W CLII 16 2,17 m 2 7 -os függõleges beállítás esetén 27 Kapható színek EZÜST I 371 CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test, szélesen sugárzó, E4 MT (JM) 25W Philips-típus 12,2 1 4,494 3 CR Ezüst test, szélesen sugárzó, E4 MT (JM) 4W Philips-típus 13,25 1 4, CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test, szélesen sugárzó, E4 M (JM) 25W Philips-típus 12,2 1 4, CR Ezüst test, szélesen sugárzó, E4 M (JM) 4W Philips-típus 13,25 1 4, CR Ezüst test, közepesen sugárzó, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test, közepesen sugárzó, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test, közepesen sugárzó, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test, közepesen sugárzó, E4 M (JM) 25W Philips-típus 12,2 1 4, CR Ezüst test, közepesen sugárzó, E4 M (JM) 4W Philips-típus 13,25 1 4, CRL Ezüst test, szélesen sugárzó MD (JM-FC2) 25W 13,35 1 4, CRL Ezüst test, szélesen sugárzó SD (SAP-FC2) 25W 13,35 1 4, CRL Ezüst test, szélesen sugárzó MD (JM-FC2) 4W 14,55 1 4, CRL Ezüst test, szélesen sugárzó SD (SAP-FC2) 4W 14,55 1 4,494 Nagy területek világítása

5 MACH 5 Asymmetrical aszimmetrikus, I. év. oszt. Aszimmetrikus fényvetõ E4 fejû, -4W-os, ill. Fc2 fejû, 25-4W-os nagynyomású nátriumés fémhalogénlámpák üzemeletetésére, kültéri és beltéri használatra, gyúlékony felületekre szerelve. Az optikához és az elõtéthez a hatszögfejû rozsdamentes acél csavarok kicsavarásával lehet egyszerûen hozzáférni. Galvanizált acélból készült, kivehetõ szerelvénylap. közvetlenül 6mm átmérõjû oszlopra vagy egy Az optika kielégíti az UNI 1819-es olasz szabvány és a helyi olasz eloírások követelményeit a felfelé kisugárzott fénykomponens korlátozására vonatkozóan. A lámpatest kétféle optikai rendszerrel készül: golyónyomott felületû, közepesen sugárzó aszimmetrikus reflektor tükrözõ felületû, nagy tisztaságú (99,99%-os) alumíniumból készült, nagy teljesítõképességû aszimmetrikus reflektor Döntés: % ULOR inst <,3% mellett ULORinst = -hoz speciális árnyékolót kell használni ST (SAP-T) E4-25-4W MT (JM-T) E4-25-4W MD (JM) FC2 25-4W SD (SAP) FC2 25-4W ,13 m 2 3 -os függõleges beállítás esetén Available colours SILVER 367* Ezüst test, szélesen sugárzó, E4 W 9, 1 4, * Ezüst test,, E4 W 9, 1 4, * Ezüst test, szélesen sugárzó, E4 25W 9, 1 4, * Ezüst test,, E4 25W 9, 1 4, * Ezüst test, szélesen sugárzó, E4 4W 9, 1 4, * Ezüst test,, E4 4W 9, 1 4, CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 4W 14,55 1 4, CRL ASTROezüst, szélesen sugárzó MT (JM) 25W Philips-típus 12,2 1 4, CRL ASTROezüst, szélesen sugárzó MT (JM) 4W Philips-típus 13,25 1 4, CR Ezüst test,, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test,, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test,, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test,, E4 M (JM) 25W Philips-típus 12,2 1 4, CR Ezüst test,, E4 M (JM) 4W Philips-típus 13,25 1 4, CRL Ezüst test, szélesen sugárzó MD (JM-FC2) 25W 13,35 1 4, CRL Ezüst test, szélesen sugárzó SD (SAP-FC2) 25W 13,35 1 4, CRL Ezüst test, szélesen sugárzó MD (JM-FC2) 4W 14,55 1 4, CRL Ezüst test, szélesen sugárzó SD (SAP-FC2) 4W 14,55 1 4,494 * Csak Európán kívüli országok számára.

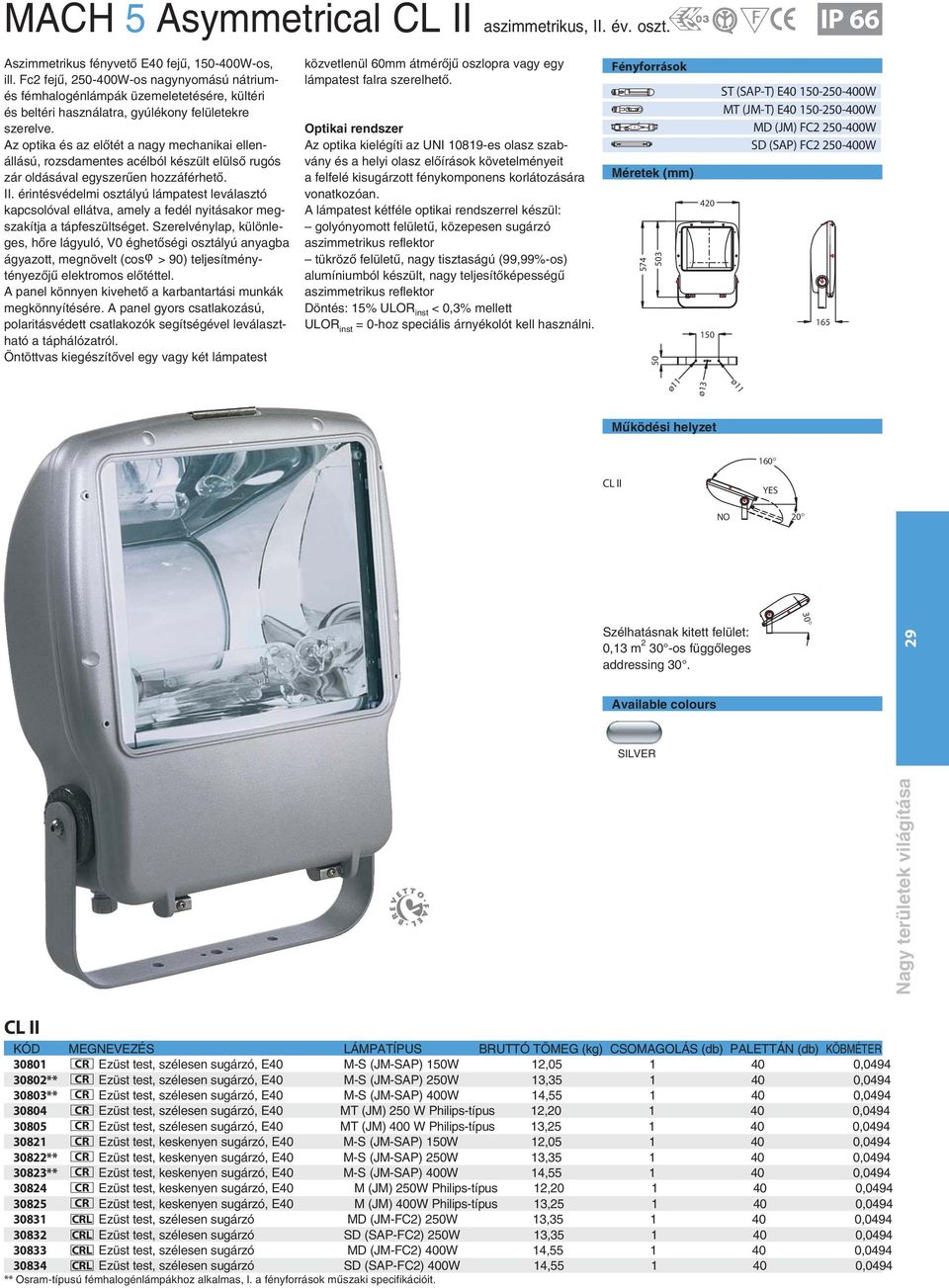

6 MACH 5 Asymmetrical I aszimmetrikus, II. év. oszt. Aszimmetrikus fényvetõ E4 fejû, -4W-os, ill. Fc2 fejû, 25-4W-os nagynyomású nátriumés fémhalogénlámpák üzemeletetésére, kültéri és beltéri használatra, gyúlékony felületekre szerelve. Az optika és az elõtét a nagy mechanikai ellenállású, rozsdamentes acélból készült elülsõ rugós zár oldásával egyszerûen hozzáférhetõ. II. érintésvédelmi osztályú lámpatest leválasztó kapcsolóval ellátva, amely a fedél nyitásakor megszakítja a tápfeszültséget. Szerelvénylap, különleges, hõre lágyuló, V éghetõségi osztályú anyagba ágyazott, megnövelt (cos > 9) teljesítménytényezõjû elektromos elõtéttel. A panel könnyen kivehetõ a karbantartási munkák megkönnyítésére. A panel gyors csatlakozású, polaritásvédett csatlakozók segítségével leválasztható a táphálózatról. közvetlenül 6mm átmérõjû oszlopra vagy egy Az optika kielégíti az UNI 1819-es olasz szabvány és a helyi olasz elõírások követelményeit a felfelé kisugárzott fénykomponens korlátozására vonatkozóan. A lámpatest kétféle optikai rendszerrel készül: golyónyomott felületû, közepesen sugárzó aszimmetrikus reflektor tükrözõ felületû, nagy tisztaságú (99,99%-os) alumíniumból készült, nagy teljesítõképességû aszimmetrikus reflektor Döntés: % ULOR inst <,3% mellett ULOR inst = -hoz speciális árnyékolót kell használni Nagy területek világítása 29 ST (SAP-T) E4-25-4W MT (JM-T) E4-25-4W MD (JM) FC2 25-4W SD (SAP) FC2 25-4W I ,13 m 2 3 -os függõleges addressing 3. Available colours SILVER I 381 CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test, szélesen sugárzó, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test, szélesen sugárzó, E4 MT (JM) 25 W Philips-típus 12,2 1 4, CR Ezüst test, szélesen sugárzó, E4 MT (JM) 4 W Philips-típus 13,25 1 4, CR Ezüst test,, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test,, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test,, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test,, E4 M (JM) 25W Philips-típus 12,2 1 4, CR Ezüst test,, E4 M (JM) 4W Philips-típus 13,25 1 4, CRL Ezüst test, szélesen sugárzó MD (JM-FC2) 25W 13,35 1 4, CRL Ezüst test, szélesen sugárzó SD (SAP-FC2) 25W 13,35 1 4, CRL Ezüst test, szélesen sugárzó MD (JM-FC2) 4W 14,55 1 4, CRL Ezüst test, szélesen sugárzó SD (SAP-FC2) 4W 14,55 1 4,494

7 MACH 5 Circular körszimmetrikus, I. év. oszt. Körszimmetrikus fényvetõ E4 fejû, -4W-os, ill. Fc2 fejû, 25-4W-os nagynyomású nátriumés fémhalogénlámpák üzemeletetésére, kültéri és beltéri használatra, normál gyúlékony felületekre szerelve. Az optikához és az elõtéthez a hatszögfejû rozsdamentes acél csavarok kicsavarásával lehet egyszerûen hozzáférni. Galvanizált acélból készült, kivehetõ szerelvénylap. közvetlenül 6mm átmérõjû oszlopra vagy egy Nagy intenzitású, kör alakú reflektor, a közvetlen káprázás megakadályozására fényterelõvel ellátva. 42 ST (SAP-T) E4-25-4W MT (JM-T) E4-25-4W MD (JM) FC2 25-4W SD (SAP) FC2 25-4W ,17 m 2 7 -os függõleges beállítás esetén Available colours SILVER 3681* Ezüst test, nagy intenzitású reflektor, E4 W 9, 1 4, * Ezüst test, nagy intenzitású reflektor, E4 25W 9, 1 4, * Ezüst test, nagy intenzitású reflektor, E4 4W 9, 1 4, CR Ezüst test, nagy intenzitású reflektor, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test, nagy intenzitású reflektor, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test, nagy intenzitású reflektor, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test, nagy intenzitású reflektor, E4 MT (JM) 25W Philips-típus 12,2 1 4, CR Ezüst test, nagy intenzitású reflektor, E4 MT (JM) 4W Philips-típus 13,25 1 4, CRL Ezüst test, nagy intenzitású reflektor MD (JM-FC2) 25W 13,35 1 4, CRL Ezüst test, nagy intenzitású reflektor SD (SAP-FC2) 25W 13,35 1 4, CRL Ezüst test, nagy intenzitású reflektor MD (JM-FC2) 4W 14,55 1 4, CRL Ezüst test, nagy intenzitású reflektor SD (SAP-FC2) 4W 14,55 1 4,494 * Csak Európán kívüli országok számára.

8 MACH 5 Circular I körszimmetrikus, II. év. oszt. Körszimmetrikus fényvetõ E4 fejû, -4W-os, ill. Fc2 fejû, 25-4W-os nagynyomású nátriumés fémhalogénlámpák üzemeletetésére, kültéri és beltéri használatra, gyúlékony felületekre szerelve. Az optika és az elõtét a nagy mechanikai ellenállású, rozsdamentes acélból készült elülsõ rugós zár oldásával egyszerûen hozzáférhetõ. II. érintésvédelmi osztályú lámpatest leválasztó kapcsolóval ellátva, amely a fedél nyitásakor megszakítja a tápfeszültséget. Szerelvénylap, különleges, hõre lágyuló, V éghetõségi osztályú anyagba ágyazott, megnövelt (cos > 9) teljesítménytényezõjû elektromos elõtéttel. A panel könnyen kivehetõ a karbantartási munkák megkönnyítésére. A panel gyors csatlakozású, polaritásvédett csatlakozók segítségével leválasztható a táphálózatról. közvetlenül 6mm átmérõjû oszlopra vagy egy Nagy intenzitású, kör alakú reflektor, a közvetlen káprázás megakadályozására fényterelõvel ellátva ST (SAP-T) E4-25-4W MT (JM-T) E4-25-4W MD (JM) FC2 25-4W SD (SAP) FC2 25-4W 31 Nagy területek világítása 5 I 16 2,17 m 2 7 -os függõleges addressing 7. Available colours SILVER I 3861 CR Ezüst test, nagy intenzitású reflektor, E4 M-S (JM-SAP) W 12,5 1 4, ** CR Ezüst test, nagy intenzitású reflektor, E4 M-S (JM-SAP) 25W 13,35 1 4, ** CR Ezüst test, nagy intenzitású reflektor, E4 M-S (JM-SAP) 4W 14,55 1 4, CR Ezüst test, nagy intenzitású reflektor, E4 MT (JM) 25W Philips-típus 12,2 1 4, CR Ezüst test, nagy intenzitású reflektor, E4 MT (JM) 4W Philips-típus 13,25 1 4, CRL Ezüst test, nagy intenzitású reflektor MD (JM-FC2) 25W 13,35 1 4, CRL Ezüst test, nagy intenzitású reflektor SD (SAP-FC2) 25W 13,35 1 4, CRL Ezüst test, nagy intenzitású reflektor MD (JM-FC2) 4W 14,55 1 4, CRL Ezüst test, nagy intenzitású reflektor SD (SAP-FC2) 4W 14,55 1 4,494

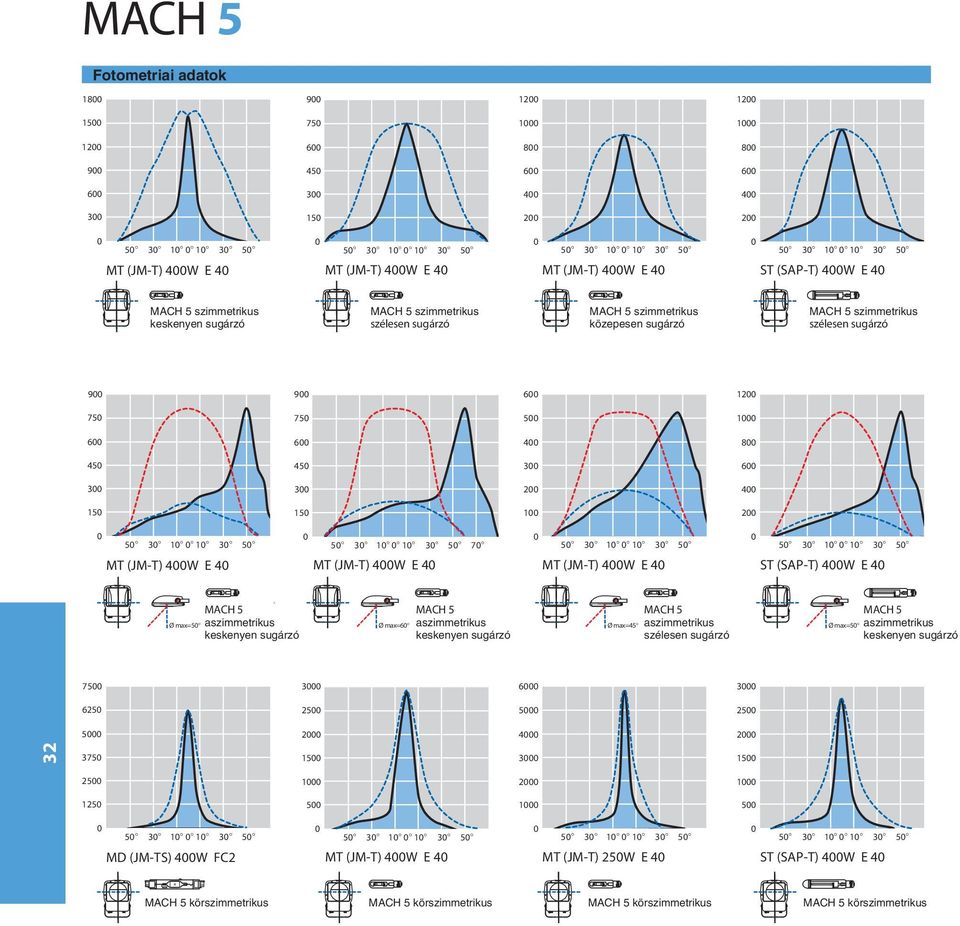

9 MACH 5 Fotometriai adatok MT (JM-T) 4W E 4 MT (JM-T) 4W E 4 MT (JM-T) 4W E ST (SAP-T) 4W E 4 MACH 5 szimmetrikus MACH 5 szimmetrikus szélesen sugárzó MACH 5 szimmetrikus közepesen sugárzó MACH 5 szimmetrikus szélesen sugárzó MT (JM-T) 4W E 4 MT (JM-T) 4W E 4 MT (JM-T) 4W E ST (SAP-T) 4W E 4 Ø max=5 MACH 5 aszimmetrikus Ø max=6 MACH 5 aszimmetrikus Ø max= MACH 5 aszimmetrikus szélesen sugárzó Ø max=5 MACH 5 aszimmetrikus MD (JM-TS) 4W FC2 MT (JM-T) 4W E 4 MT (JM-T) 25W E ST (SAP-T) 4W E 4 MACH 5 körszimmetrikus MACH 5 körszimmetrikus MACH 5 körszimmetrikus MACH 5 körszimmetrikus

10 MACH 5 KIEGÉSZÍTÕK ÉS TARTALÉKALKATRÉSZEK KÓD MEGNEVEZÉS BRUTTÓ TÖMEG (kg) CSOMAGOLÁS (db) SZÍN TÉRFOGAT 6231 Védõrács,6 1 ezüst, Védõ fényterelõ 1,7 1 ezüst, Kör alakú fényterelõ 1,7 1 ezüst, Káprázáskorlátozó,8 1 ezüst, mm-es meghosszabbító kar 6,5 1 ezüst, AKRON 1,5 1 ezüst, AKRON 2,5 1 ezüst, AKRON 3 1,65 1 ezüst, AKRON 4 Ø 76 mm 14, 1 tûzihorganyzott, AKRON 5 Ø 76 mm 1, 1 tûzihorganyzott, AKRON 4 Ø 6 mm 13,5 1 tûzihorganyzott, AKRON 5 Ø 6 mm 9,5 1 tûzihorganyzott, Védõrács. Horganyzott és fényes ezüst színû festékkel bevont acél Védo fényterelõ. Horganyzott és fényes ezüst színû festékkel bevont acél Kör alakú fényterelõ. Horganyzott és fényes ezüst színû festékkel bevont acél. A modulrendszeru Akron szerelési rendszer a következõ változatokban áll rendelkezésre a Mach 5 fényvetõkhöz: 6234 Káprázáskorlátozó fényterelõ. Horganyzott és fényes ezüst színû festékkel bevont acél mm-es meghosszabbító kar. Horganyzott és fényes ezüst színû festékkel bevont acél. 33 AKRON 1 kód: 6235 Fényes ezüst színû alumínium öntvény egy lámpatest 6mm átmérõjû oszlopcsúcsra történõ felszereléséhez AKRON 2 kód: 6237 Fényes ezüst színû alumínium öntvény két lámpatest 6mm átmérõjû oszlopcsúcsra történõ felszereléséhez AKRON 3 kód: 6238 Fényes ezüst színû alumínium öntvény egy vízszintesen állítható lámpatest falra történõ felszereléséhez AKRON 4 kód: 6242 Tûzihorganyzott acél kiegészítõ 4 db max. 4W-os fényvetõ 76mm átmérõjû oszlopra történõ felszereléséhez AKRON 4 kód: 624 Tûzihorganyzott acél kiegészítõ 4 db max. 4W-os fényvetõ 6mm átmérõjû oszlopra történõ felszereléséhez Nagy területek világítása AKRON 5 kód: 6246 Tûzihorganyzott acél kiegészítõ 2/4 db 6239-es kódú hosszabbító kar 76mm átmérõjû oszlopra történõ felszereléséhez AKRON 5 kód: 6244 Tûzihorganyzott acél kiegészítõ 2/4 db 6239-es kódú hosszabbító kar 6mm átmérõjû oszlopra történõ felszereléséhez
