1 MICRO-R lefejtőkészülék Használati utasítás Forgalmazza: Soós és Társa Kft Budapest Kövirózsa u. 5. Tel/Fax:

2 Általános információk MICRO-R lefejtő készülék használati utasítás Figyelmesen olvassa el a használati utasítást mielőtt a készüléket használatba veszi. F Max. üzemi nyomás 27 bar, presszosztáttal korlátozva. Használat közben rendszeresen ellenőrizze a lefejtendő hűtőrendszer nyomását a MICRO-R -en található szívóoldali feszmérőn. Ha a nyomás 27 bar fölé emelkedik, azonnal zárja el a golyóscsapot és csatlakozzon le a rendszerről. F Kompresszor leégés. (Ajánlatos az US 032 típusú leégés utáni szűrő használata.) Amennyiben egy leégett kompresszorú rendszert kell lefejteni, mindíg használjon járulékos leégés utáni szűrőt, melyet a rendszer és a kék színű tömlőn lévő golyós csap közé kell iktatni. F Mielőtt bekapcsolja a rendszert a főkapcsolóval: F Ellenőrizze a kompresszorban az olajszintet. F Bizonyosodjék meg, hogy a tömlők jól csatlakoznak a rendszerhez és a tömlővég csavarok megfelelően szorosak. F Amennyiben rugós mérleget használ, csatlakoztassa azt jackdugós aljzatba. (Egyébként rövidre záró jackdugót kell használni.) Állítsa be a max. súlyt, amelyen ki kell kapcsolni a mérlegnek és akassza fel a szabványos lefejtőpalackot a mérlegre, biztosítva az akadálymentes mérést. (Megjegyzés: Ugyancsak használhatók a CC400, CC700 vagy CC800 elektrónikus mérlegek is, de ebben az esetben a MICRO-R tápfeszültségét ezekhez kell csatlakoztatni. Lásd: 3 sz. ábra.) F A mérleg tápfeszültségét 220 voltos hálózatra kell kötni. F A készüléket mindig álló helyzetben kell szállítani és óvni kell az erős ütésektől és sérülésektől. F A készülékre egy év garanciát vállalunk, kivéve a nem rendeltetésszerű és szakszerűtlen használatot. A MICRO-R jellemzői F Szuper könnyű (mindössze 6,9 kg) és kompakt. F Használata egyszerű. F Nagy hatékonyságú: 5,5 kg/óra folyadék/gőz. F Autómatikusan fejti úgy a gőz mint a folyadék állapotú hűtőközegeket. F Túlnyomás ellen védett. F Rugós mérleg csatlakozási lehetőség. F Rendkívül csendes (csak 50 db). 2

Ha a nyomás 27 bar fölé emelkedik, azonnal zárja el a golyóscsapot és csatlakozzon le a rendszerről. F Kompresszor leégés. (Ajánlatos az US 032 típusú leégés utáni szűrő használata.

3 F Minden hűtőközeghez használható. (A beépített kompresszor észterolajjal van töltve, ezért használható minden hűtőközeghez, beleértve az R-134a -t is.) 1. Lefejtés a MICRO-R -rel A MICRO-R folyadék és gőz állapotú közeget is fejt. (1. ábra) 1.a. Csatlakoztassa a lefejteni kívánt hűtőrendszert a kékkel jelölt tömlővel a MICRO-R szívócsonkjára. Bárhova csatlakozhat a hűtőrendszeren, ugyanis a MICRO-R folyadékot és gőzt is képes szívni. Leégett hűtőrendszer lefejtése esetén leégéstisztító szűrőt kell beiktatni a szívócső elé. (US-32) 1.b. Csatlakoztassa a lefejtőpalackot a kimeneti csatlakozóhoz a pirossal jelölt tömlővel. 1.c. Állítsa be a rugósmérlegen a max. súlyt, ahol a mérlegnek ki kell kapcsolnia, de legfeljebb 75%-át a lefejtőpalack névleges kapacitásának. (Megjegyzés: Ugyancsak használhatók a CC400, CC700 vagy CC800 elektrónikus mérlegek is.) 1.d. Nyissa ki az összes szelepet és kapcsolja be a MICRO-R főkapcsolóját. Ha a főkapcsoló melletti piros dióda világít: 1. A beállított súlyt meghaladja a lefejtőpalack súlya. (A WS-30 rugósmérleg autómatikusan kikapcsolja a MICRO-R -t, ha a beállított súlyt elérte). 3

Bárhova csatlakozhat a hűtőrendszeren, ugyanis a MICRO-R folyadékot és gőzt is képes szívni. Leégett hűtőrendszer lefejtése esetén leégéstisztító szűrőt kell be

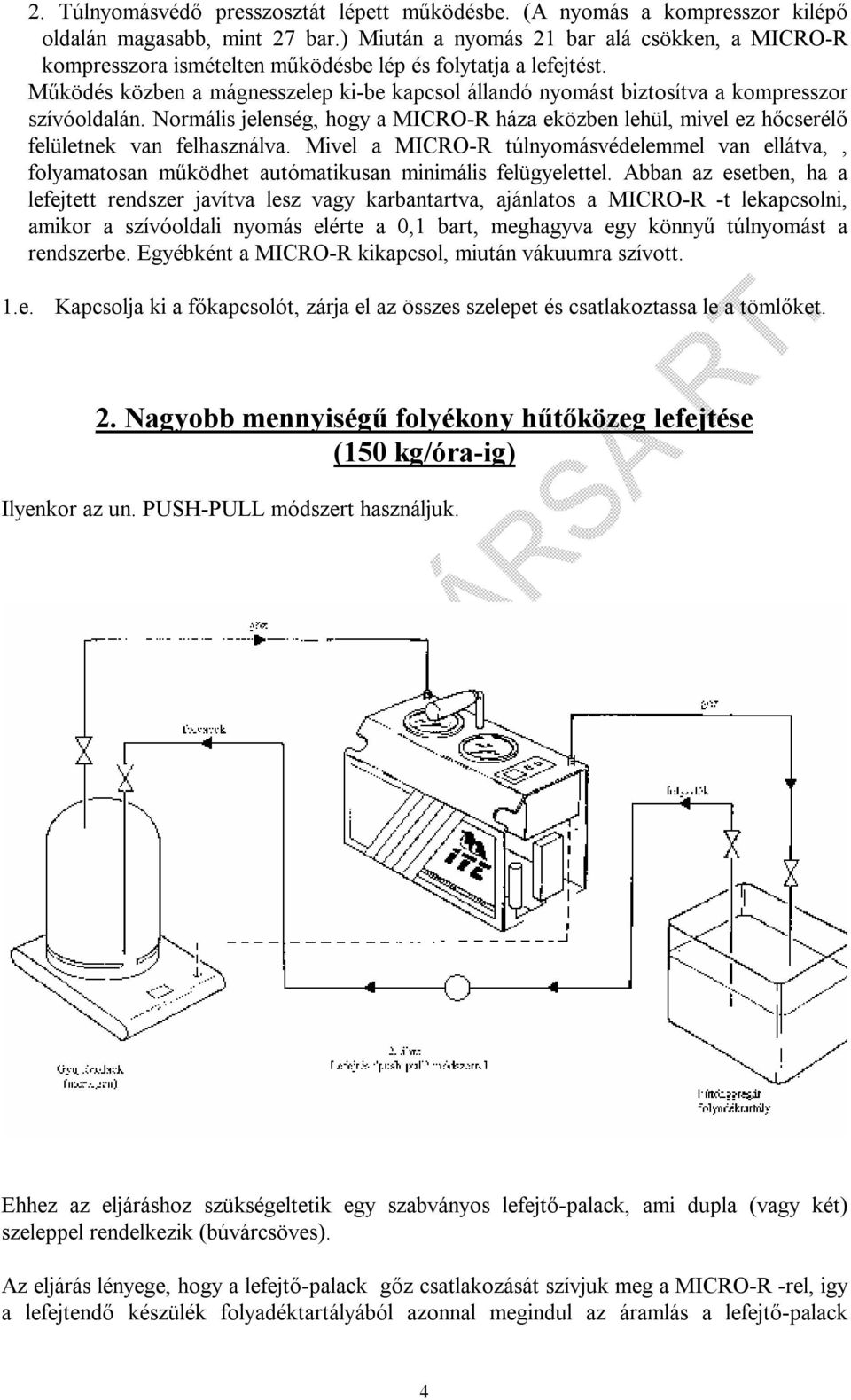

4 2. Túlnyomásvédő presszosztát lépett működésbe. (A nyomás a kompresszor kilépő oldalán magasabb, mint 27 bar.) Miután a nyomás 21 bar alá csökken, a MICRO-R kompresszora ismételten működésbe lép és folytatja a lefejtést. Működés közben a mágnesszelep ki-be kapcsol állandó nyomást biztosítva a kompresszor szívóoldalán. Normális jelenség, hogy a MICRO-R háza eközben lehül, mivel ez hőcserélő felületnek van felhasználva. Mivel a MICRO-R túlnyomásvédelemmel van ellátva,, folyamatosan működhet autómatikusan minimális felügyelettel. Abban az esetben, ha a lefejtett rendszer javítva lesz vagy karbantartva, ajánlatos a MICRO-R -t lekapcsolni, amikor a szívóoldali nyomás elérte a 0,1 bart, meghagyva egy könnyű túlnyomást a rendszerbe. Egyébként a MICRO-R kikapcsol, miután vákuumra szívott. 1.e. Kapcsolja ki a főkapcsolót, zárja el az összes szelepet és csatlakoztassa le a tömlőket. 2. Nagyobb mennyiségű folyékony hűtőközeg lefejtése (150 kg/óra-ig) Ilyenkor az un. PUSH-PULL módszert használjuk. Ehhez az eljáráshoz szükségeltetik egy szabványos lefejtő-palack, ami dupla (vagy két) szeleppel rendelkezik (búvárcsöves). Az eljárás lényege, hogy a lefejtő-palack gőz csatlakozását szívjuk meg a MICRO-R -rel, igy a lefejtendő készülék folyadéktartályából azonnal megindul az áramlás a lefejtő-palack 4

Működés közben a mágnesszelep ki-be kapcsol állandó nyomást biztosítva a kompresszor szívóoldalán. Normális jelenség, hogy a MICRO-R háza eközben lehül, mivel ez hőcserélő felületnek van felhasználva.

5 folyadék csatlakozásán át. Az elszívott gőzöket a MICRO-R-rel a folyadéktartály gőzterébe nyomjuk vissza, ezáltal biztosítva a folyamatos nyomáskülönbséget a két edény között. Ezzel a módszerrel akár 150 kg/óra hűtők özeg is továbbítható. AZ ELJÁRÁS 2.a. Csatlakoztassa a lefejtőpalackot a kimeneti csatlakozóhoz a kékkel jelölt tömlővel. Leégett hűtőrendszer lefejtése esetén leégéstisztító szűrőt kell beiktatni a szívócső elé. (US-32) 2.b. Csatalakoztassa a pirossal jelölt tömlőt a lefejtendő rendszer nyomóoldalára (pld a folyadéktartály belépő oldalára). 2.c. Kösse össze a folyadéktartály és a lefejtő-palack folyadék-oldali kivezetéseit egy szerviztömlővel. Ajánlatos egy nézőüveget is beépíteni a folyamat megfigyelésére. 2.d. A 3. ábra mutatja a csövezést (és az elektromos kötést, ha elektronikus mérleget használunk). 2.e. Nyissuk az összes szelepet és kapcsoljuk be a főkapcsolót. A hűtőközeg áramlás azonnal megindul a szerviztömlőn keresztül a lefejtő palackba. Ha a kívánt mennyiség átfejtődött, zárjuk el a szelepeket és kapcsoljuk ki a MICRO-R-t, bontsuk le a tömlőket. 2.f. A maradék gőz lefejtéséhez használjuk az 1. pont szerinti módszrt. A MICRO-R kezelése Minden munka megkezdése előtt ellenőrizze a kompresszor olajszintjét! FIGYELEM Az oldódott hűtőközeg esetleg megemelheti az olajszintet a kompresszorban. Ez úgy távolítható el, hogy a készüléket "önmagával vákuumolva" a kipárolgott gőzt a lefejtő-palackba sűrítjük, miközben a szívóoldali tömlőszelep természetesen zárva van. OLAJCSERE Minden kg lefejtett hűtőközeg ill. MINDEN leégett rendszer lefejtése után olajat kell cserélni. Az olajat az olajnéző-ablakon át kell kiönteni és a MICRO-R nyomó-oldalán található szervizcsonkon keresztül kell beszívatni. Ajánlatos egyúttal a beépített nedvességszűrőt is kicserélni. Az univerzális használat miatt a kompresszorba Észter-olajat kell beszívatni, Pld. Castrol SW32 vagy Ici EMKARATE RL32 tipust. Igy a készülék minden hűtő 5

Leégett hűtőrendszer lefejtése esetén leégéstisztító szűrőt kell beiktatni a szívócső elé. (US-32) 2.b. Csatalakoztassa a pirossal jelölt tömlőt a lefejtendő rendszer nyomóoldalára (pld a folyadéktartály belépő oldalára).

6 közeghez alkalmazható - kivéve persze az ammóniát. LEÉGETT RENDSZER LEFEJTÉSE A lefejtést kizárólag leégést tisztító szírőn kereszül szabad végezni, amit a MICRO-R elé, a szívóoldalra kell beiktatni. Megfelelő tipus: US-032 ill. MB20. ÁTVÁLTÁS MÁS HÜTÖKÖZEGRE Mielőtt más hűtőközeggel kezd dolgozni, bizonyosodjék meg, hogy a szívóoldali feszmérő "0" túlnyomást vagy vákuumot mutat. Igy a rendszerben maradó hűtőközegmennyiség elhanyagolhatóan kevés. Műszaki adatok F Tömeg: mindössze 6,9 kg F Méretek: 265 * 170 * 200 mm F Teljesítmény: Folyadék/gőz 5,5 kg/óra F Folyadék PUSH-PULL módszerrel 150 kg/óra F Feszültség: 220/240 V 50Hz F Hűtőközeg: R12-R22-R502-R134a-R404a-MP39 F A kompresszor olajszint-néző üveggel, és belső thermisztorral F Magas indítónyomatékú kompresszor F Cserélhető szűrő a kompresszor védelmére F Túlnyomás ellen védett (27 Bar) F Alacsony zajszint mindössze 50 dba F Stapabíro szelepes tömlőkkel és rezgésmentes 80mm-es feszmérővel szerelve F Észterolaj-töltet az összes szokásos hűtőközeghez Alkalmazás A MICRO-R egy nagyon praktikus eszköz hűtőközeg visszanyeréshez és más, hűtőközeggel kapcsolatos munkákhoz, mint pld.: Légkondicionáló rendszerek lefejtése. Karbantartáskor, javításkor a hűtőközegtöltet "megmentése". Hűtőközegek egyik palackból másikba történő átfejtése. Az egyedülállóan könnyű súly és kompakt kialakítás a készüléket elsősorban kisebb berendezések javításával foglalkozó műszerészek részére teszi ideálissá, azonban speciális konstrukciója révén közepes és nagy rendszerekhez is alkalmazható Forgalmazza: Soós és Társa Rt, 1163 Bp. Kövirózsa u. 5, T:

Igy a rendszerben maradó hűtőközegmennyiség elhanyagolhatóan kevés.
