FA, FALAZOTT ÉS KŐSZERKEZETEK 3. Előadás: Falazott (tégla) szerkezetek BME MET Előadó:

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "FA, FALAZOTT ÉS KŐSZERKEZETEK 3. Előadás: Falazott (tégla) szerkezetek BME MET Előadó:"

Átírás

1 3. Előadás: Falazott (tégla) szerkezetek BME MET Előadó: 2012/2013 II. szemeszter Medgyasszay Péter PhD egyetemi docens, BME Magasépítési Tanszék

2 TARTALOM 1. Égetett és vályogtéglák 2. Hagyományos téglafalak építési szabályai 3. Falak nedvesség- és hővédelme. Hangvédelem. Építésökológia 4. A fal szerkezetei: koszorú, áthidalók, falazott kémények 5. Boltozatok 6. Egyéb falazott szerkezetek 7. Irodalomjegyzék BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 2. dia /73

3 Falazott szerkezetek múltja A vályog és az égetett tégla ősi építőanyag, sok ezer éves múltra tekint vissza, fejlődése ma is tart. Catal-Hüyük rekonstrukciós látkép Kr.e évezred Jemen, Habban ókor BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 3. dia /73

4 Fal részlete és boltöv: Mezopotámia, Kr.e Ravenna: Galla Placidia mauzóleuma, 5.sz. BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 4. dia /73

5 Budapest, a Toldy Gimnázium bővítése BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 5. dia /73

6 Tégla homlokzat: társasház családi ház 6 BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 6. dia /73

7 Égetett téglák Méretek, méret-összefüggések: a.1: régi méretű falazótégla; a.2: kisméretű tégla; a.3: kettős méretű soklyukú tégla; a.4: kézi falazóelem BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 7. dia /73

8 Üreges téglák b.1: soklyukú tégla és kötése; b.2: falazó-elem és kötése Kis elemméretek nagyobb variabilitás, de munkaigényesebb; nagyobb elem-méretek a tervezés során méret-rendezés; különböző méretű elemek összefalazása nehezebb építés; különböző anyagok összefalazása hőtechnnikai problémák. (ld. a Magasépítéstan alapjai tárgy Falas épületek c. előadását.) BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 8. dia /73

9 Hőszigetelő betétes téglák U = 50 0,17 cm W/m U = 2 K0,14 W/m 2 K (hőszigetelő vakolattal) Forrás: Wienerberger Dia forrása: Wienergerger BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 9. dia /73

10 Fogalmak és eszközök Zsinórállás Hagyományos téglafalak építési szabályai 1) zsinór, 2) függőón, 3) kőművesléc, 4) vízmérték, 5) sorvezető léc 1: lépcsős csorbázat, 2: fogas csorbázat, 3: egyenes falvég, 4: falhorony, 5: fészkes csorbázat Állóhézag kitöltése habarccsal Segédeszközök BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 10. dia /73

11 Falazás szabályai Szabályok: a fal szabályos kötésben, egyenletes habarcshézagokkal, kitöltött állóhézagokkal (kivéve a nút-féderes blokkokat) épül; a falazást segédeszközök segítik: rétegosztó léc, zsinór, függő, vízmérték, stb.; az összefüggő falakat az egyenletes ülepedés érdekében azonos ütemben építik; a falazás megszakítása csorbázattal történik; Figyelembe kell venni, hogy: az égetett téglákat elő kell nedvesíteni, a könnyűbeton elemeket >10 hetes tárolás után lehet beépíteni és nem szabad nedvesíteni; fagyban 3 C alatt nem lehet falazni, az elkészült falat védeni kell; BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 11. dia /73

12 Téglakötés szabályai a sorok vízszintesek az épület összes falaiban; a fél téglánál vastagabb falakban a futó- és kötőtéglák soronként váltásban vannak; állóhézagok nem eshetnek egymás fölé, az eltolás mértéke ¼ vagy ½ tégla; az egyes rétegekbe a lehető legtöbb kötő- és legkevesebb faragott téglát kell beépíteni; belső sarokból minden rétegben csak egy állóhézag indulhat ki; hézagok a fal belsejében, hosszirányban nem eshetnek egymás fölé, mert a fal szétnyílik; a falvégeket ¾-es téglákkal célszerű indítani, egyik sorban futóként, másikban kötőként, így létrejön az ¼-es hézageltolás. futó helyzetű ¾-es téglákkal oldják meg a derékszögű falsarkot és a T csatlakozást; kereszteződő falakban felváltva vezetik át a sorokat az állóhézagok ¼- es eltolásával. BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 12. dia /73

13 Téglakötés a) fél tégla vastag fal futó téglákkal; b.1) egy tégla vastag fal kötő téglákkal; b.2) egy tégla vastag fal kötő és futó téglasorok váltakozásával, blokk- kötéssel; b.3) mint b.2, de kereszt-kötéssel; c) másfél tégla vastag fal; d) két tégla vastag fal; e) falvégek kötése; BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 13. dia /73

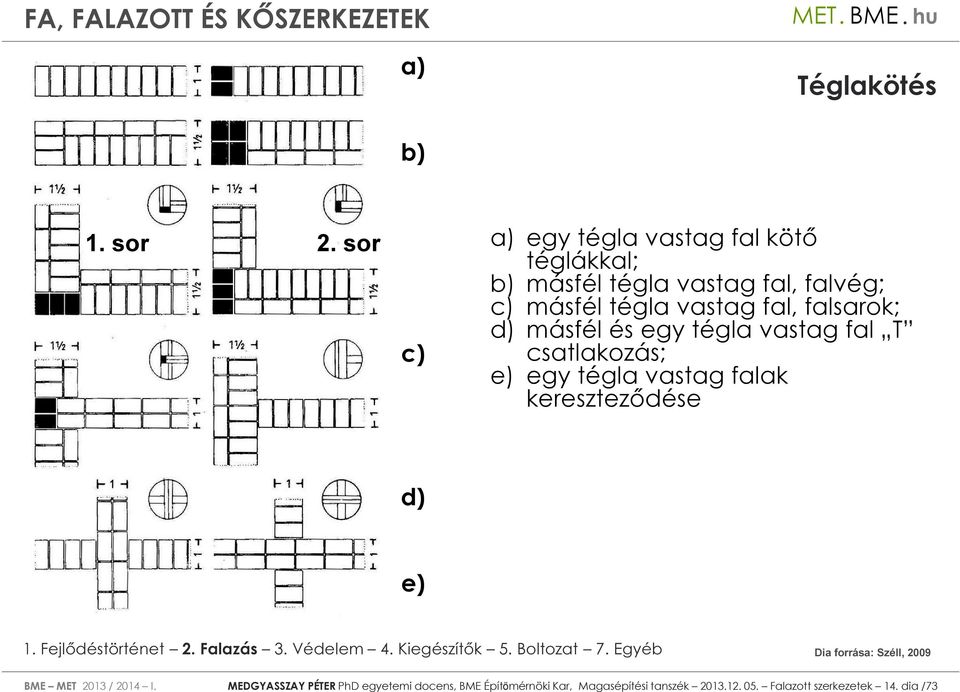

14 a) Téglakötés b) 1. sor 2. sor c) a) egy tégla vastag fal kötő téglákkal; b) másfél tégla vastag fal, falvég; c) másfél tégla vastag fal, falsarok; d) másfél és egy tégla vastag fal T csatlakozás; e) egy tégla vastag falak kereszteződése d) e) BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 14. dia /73

15 a) Téglakötés b) 1. sor 2. sor c) d) a) egy tégla vastag fal kötő és futó sorokkal; b) két tégla vastag fal; c) másfél és egy tégla vastag fal, falsarok; d) másfél tégla vastag falak T csatlakozása; e) másfél tégla vastag falak kereszteződése; e) BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 15. dia /73

16 a) b) Téglakötés c) 1. sor 2. sor d) e) a) Másfél tégla vastag fal falvég; b) Két tégla vastag fal, falvég; c) Két tégla vastag fal, falsarok; d) Két és másfél tégla vastag fal T csatlakozás; e) Másfél és egy tégla vastag fal kereszteződése; BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 16. dia /73

17 kávaszélesség Téglakötés kávamélység fülkemélység a) Kávás ablak- és ajtónyílás a falban b) Káva változatai: a) negyedes és b) feles káva falazása BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 17. dia /73

18 Falak védelme Nedvességvédelem: a) talajnedvesség (víz) elleni védelem: talajjal érintkező szerkezetek szigetelése; b) csapadékhatás elleni védelem: járdánál lábazati szigetelés, felületeken bevonatok, vakolatok, burkolatok, vízszintes tagozatokon lefedés; c) belső téri nedvességhatás elleni védelem: használati és üzemi víz elleni szigetelés, Tűzvédelem Páravédelem Hővédelem: a) homogén és b) réteges falak esetén, Hangvédelem Építésökológia (E témákkal a Magasépítéstan alapjai c. tárgy előadása is foglalkozik.) BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 18. dia /73

19 lábazati szigetelés Talajjal érintkező falak nedvességvédelme Lábazati szigetelés Talajnedvesség ellen: vízszintes falszigetelés, padlószigetelés, függőleges falszigetelés talajnedvesség elleni szigetelés BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 19. dia /73

20 Talajjal érintkező falak nedvességvédelme ma Dia forrása: Wienergerger BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 20. dia /73

21 Csapadékvédelem kémény-fedkő + felperemezés! párkánylefedés könyöklőlefedés Az erősen kitett felületek kőből épültek BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 21. dia /73

22 Csapadékvédelem - ma Dia forrása: Wienergerger BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 22. dia /73

23 Csapadékvédelem Az erősen kitett felületek kőből épültek Szeged: Dóm BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 23. dia /73

24 Védelem használati víz elleni védelem Használati víz elleni fal- és padlószigetelés védőfallal, védőrétegekkel és burkolatokkal BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 24. dia /73

25 Tűzvédelem 9/2008. (II. 22.): ÖTM rendelet az Országos Tűzvédelmi Szabályzat kiadásáról. Vastagság (cm) A falazóelem anyaga Tűzállósági határérték, óra Tömör km tégla* 3,5-5,0 Kevéslukú tégla* 3,5-5,0 Soklukú tégla* 3,5-5,0 B-30 kézi falazóblokk* - 3,0 - B-29 kézi falazóblokk* - 2,0 - Rába kézi falazóblokk* 2,5-4,0 UNIFORM kézi falazóblokk* - 2,0 - THERMOTON kézi falazóblokk* - 2,0 - POROTON PF 30/1 kézi falazóblokk* - 2,0 - POROTON PF 45 kézi falazóblokk - 2,0 - BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 25. dia /73

26 Pára és hő védelem BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 26. dia /73

27 Építésökológia 1 : 4,16 1 : 2,18 Passzív ház: Kb. 1 : 1!!! Általános családi ház létesítési és üzemeltetési energiaaránya 100 év használatra vetítve Környezetkímélő családi ház létesítési és üzemeltetési energiaaránya 100 év használatra vetítve kw h PET össz évre (kwh) Számított fenntartási energiafogyasztás (kwh) kwh PET össz évre (kwh) Számított fenntartási energiafogyasztás (kwh) BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 27. dia /73

28 Építésökológia 7 B30+22F gyártás használat 6 4 összes 5 V35F gyártás használat 6 4 összes PSBF 2 3 gyártás használat 6 4 összes 5 BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 28. dia /73

29 Koszorúk és áthidalások A falak és födémek kapcsolata: koszorú, nyílások kialakítása a falban: áthidalások. a.1) homlokzati nézet; a.2) alaprajz; a.3) metszet; a.4) axonometria BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 29. dia /73

30 A koszorú előde: a falkötő vas c.1: beépítés áttoló vassal c.2: toldás, lehorgonyzás BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 30. dia /73

31 Nyílásáthidalás Önboltozódás Kínai Nagyfal, sz. Az áthidaló terhei a fölé rajzolt egyenlő oldalú háromszögön belül hatók födémteher felfekvés nyílásméret BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 31. dia /73

32 Mai feladat: Pécs, Nádor Hotel rekonstrukciója Boltövek, téglapillérek megerősítése BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 32. dia /73

33 Nyílásáthidalás fagerenda kőgerenda boltöv BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 33. dia /73

34 A koszorú, áthidaló mai formája Dia forrása: Wienergerger Forrás: Wienerberger BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 34. dia /73

35 a) boltövvel kapcsolatos fogalmak Boltövek a) fogalmak b) alak és erőjáték félköríves: r =1/2 l szegmens: h = 1/20 l (1/15 l) egyenes: l 1,4 m; h = 1/50 l (3-4 cm) b) félköríves szegmens egyenes kedvezőtlen korrekt boltváll kialakítás BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 35. dia /73

36 a) Félköríves tégla-boltöv falazása mintaállványon Tégla-boltövek a) c) b) b) Szegmens boltöv téglakötése c) Római boltövek 1.sz. félköríves és egyenes BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 36. dia /73

37 Tégla-boltövek Félköríves boltöv Szegmens boltöv BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 37. dia /73

38 Tégla-boltövek Egyenes boltövek falazás látszó téglafalban falazás vakolt téglafalban BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 38. dia /73

39 Teherhárító boltövek Római kori teherhárító boltöv BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 39. dia /73

40 Teherhárító boltöv kő nyíláskeret fölött BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 40. dia /73

41 Boltövek erőjátéka !! Oldalnyomás 1: középső mezőkben kiegyenlítődik; 2: szélső mező nem állékony; Oldalnyomás felvételére: 3: támpillér; 4: faltest szélesítése; 5: vonóvas BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 41. dia /73

42 Kémények tömör falas épületek szerkezetei voltak, belső falba kerültek, igazodtak a teherhordó szerkezetekhez, vezetésük, falazásuk, elhúzásuk szigorú szabályok szerinti, magas hőmérsékletük miatt védőtávolságok, a tetőn rendezetten törnek át, a fedélszék fő elemeit elkerülik. BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 42. dia /73

43 Kémények Téglakötési változatok a két sor bemutatásával 1. változat 2. változat 1. sor 2. sor 1. sor 2. sor Az áthidalót nem zavarhatja Kályha bekötése Nem szerelvényezhető BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 43. dia /73

44 Kémények - ma Ábra forrása: Leier, Tricox BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 44. dia /73

45 Boltozatok Boltozatok: íves felületű térlefedő szerkezetek. Történelmi szerkezetek ismeretének szükségessége. Alakjukat tekintve: hengerfelületből: donga-, kolostor, teknő, római és a román keresztboltozat forgásfelületből: kupola, cseh és a csehsüveg boltozat. Fogalmak. Anyag: tégla vagy kő, esetleg vályog. Építési szabályok Szerkezeti viselkedés: vállnyomás, mezők boltnyomásainak felvétele, oldalnyomás figyelembe vétele bontás során. BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 45. dia /73

46 Boltozatok egy, vagy két irányban görbült szerkezetek, jellemzően nyomó igénybevétellel a: donga; b: boltsüveg és vaknegyed; keresztboltozatok: c.1: római c.2: román c.3: kolostor- és; c.4: teknőboltozat. BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 46. dia /73

47 Keresztboltozat, Esztergom boltsüveg vakolatlan és vakolt felülettel BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 47. dia /73

48 Keresztboltozat felülnézet a hátöntéssel Pécs: a Nádor Hotel rekonstrukciója BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 48. dia /73

49 d Kupolaboltozatok d: kupolaboltozatok alakjai e.1: csehboltozat e.2: csehsüveg boltozat BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 49. dia /73

50 Csehboltozat boltöveken, Esztergom boltozat boltöv záradék boltváll BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 50. dia /73

51 Kupolaboltozatok f.1: csegelyes kupola; f.2: csegelyes tamburos kupola BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 51. dia /73

52 Csegelyes tamburos kupola Esztergomi Bazilika BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 52. dia /73

53 Boltozattal kapcsolatos fogalmak a) fogalmak BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 53. dia /73

54 Dongaboltozat építése hátfalazat erősítő ívek c) falazás c.1:téglával; c.2: kőből; c.3: vegyesen. b) b) donga az erősítő ívekkel és a hátfalazattal, építés mintaállvány segítségével BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 54. dia /73

55 Dongaboltozat falazási módjai d) Metszet a boltozatokkal e.1: kupás e.2: fecskefarkú e.3: gyűrűs e.4: e.3 felfekvése; e.5: hosszmetszet a boltövvel BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 55. dia /73

56 Kupola építése f) Gyűrűsen falazott kupola-boltozat hézagfelületei csúcsán álló kúp felületére illeszkednek. BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 56. dia /73

57 Róma: Pantheon Épült a 2. században, a félgömb kupola átmérője 45 m BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 57. dia /73

58 Róma: Pantheon BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 58. dia /73

59 Firenze: Dóm A kupola között épült, fesztávolsága 42 m BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 59. dia /73

60 Boltozati vállnyomás felvétele a1) a2) a3) a1) vastag gyámfallal a2) támpillérekkel a3) vonóvasakkal + hátfalazattal + hátfalazattal 60 BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 60. dia /73

61 Boltozatok Vízszintes erők felvétele vonóvasakkal BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 61. dia /73

62 Pince fölötti dongaboltozat fiókboltozatos ablakkal b.1: geometria; b.2: metszet; b.3: külső nézet; b.4: belső nézet BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 62. dia /73

63 Dongaboltozat fiókboltozatos ablakkal, Esztergom kupás falazás BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 63. dia /73

64 Natúr és cementtel stabilizált vályog kupolák és dongák BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 64. dia /73

65 Egyéb falazott épületszerkezetek További alkalmazások: tégla alapok, külső térburkolatok, belső padlóburkolatok, tégla homlokzatburkolatok: téglafalazattal összeépítve, önálló burkolatként, a hátfalhoz acél kapcsokkal és szerelvényekkel bekötve. BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 65. dia /73

66 Egyéb falazott épületszerkezetek b) a.1) és a.2) tégla sávalapok b) tégla padlóburkolat BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 66. dia /73

67 Tégla épületszerkezetek.. Térburkolat fagyálló tégla, homokágy, (geotextil) aljzatbeton, kavicsréteg Tégla a kertépítészetben BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 67. dia /73

68 Hátfallal összeépített burkolat Tégla homlokzatburkolat Szeged, Dóm tér BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 68. dia /73

69 Tégla homlokzatburkolat Szellőző légréses hőszigetelt téglaburkolat BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 69. dia /73

70 Tégla homlokzatburkolat Ábra forrása: Wienerberger, Profix Forrás: Wienerberger, Profix BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 70. dia /73

71 Sókivirágzás téglahomlokzaton BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 71. dia /73

72 Ellenőrző kérdések 1. Ismertesse a tégla falazás szabályait! 2. Ismertesse a téglakötés szabályait! 3. Rajzi ábrával illusztrálja 1,5 soros kisméretű téglafal falvég/t csatlakozás/sarok-csatlakozásának / 14/14-es kürtőméretű kémény/ek téglakiosztását! 4. Rajzi ábrával illusztrálja a tégla falazatok csapadék elleni védelmének lehetőségeit (min 2 db.)! 5. Rajzi ábrával mutassa be a falkötő vasat, ismertesse szerepét! 6. Rajzi ábrával illusztrálva mutassa be a téglából falazott boltövek formáját, és geometriai szerkesztésük szabályait! 7. Rajzi ábrával illusztrálja a római/román/kolostor boltozatokat! 8. Rajzi ábrával illusztrálja a kupás/fecskefarkú/gyűrűs dongaboltozatokat! 9. Milyen előnyei vannak a nyitott rétegfelépítésű tégla burkolatnak? BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 72. dia /73

73 Ajánlott irodalom Dr. Széll László: Magasépítéstan I. Tankönyvkiadó, Budapest Dr. Gábor László: Épületszerkezettan I. Nemzeti Tankönyvkiadó, Budapest Frick, Knöll, Neumann, Weinbrenner: Baukonstruktionslehre 1., 2. BG. Teubner Stuttgart Egyéb felhasznált irodalom Széll Mária: Fa-, falazott és kőszerkezetek (előadásjegyzet) Diákon hivatkozott gyártók alkalmazástechnikai leírásai. Köszönöm a figyelmüket! medgyasszay.peter@met.bme.hu BME MET 2013 / 2014 I. MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Falazott szerkezetek 73. dia /73
