1 Tartalomjegyzék. A TRIBOLÓGIA ALAPJAI Súrlódási viszonyok Kenésállapotok bemutatása Határ kenésállapot Folyadék kenésállapot Vegyes kenésállapot A kopás folyamata A kopás típusai és befolyásoló tényezői Műanyagok kopása Kenőanyagok Kenőolajok A viszkozitás mértékegységei Kenőzsírok SIKLÓÁGYAZÁSOK..... A siklóágyazásokról általában, felosztásuk, típusaik és jellemzőik..... Kenőanyag-bevezető szerkezetek Vegyes súrlódású csapágyak elmélete és méretezése Hidrodinamikus csapágyak elmélete és méretezése Tetszőleges alakú résre vonatkozó kenéselmélet Hengeres radiális csapágyak melegedése A csapágy olajszükségletének számítása Változó terhelésű és fordulatszámú hidrodinamikus radiális csapágyak Hidrodinamikus axiális csapágyak elmélete és méretezése Hidrosztatikus csapágyak elmélete Hidrosztatikus radiális siklócsapágyak Hidrosztatikus axiális siklócsapágyak Siklócsapágyak anyagai A csapágyházak, tengely és tengelycsapok anyaga A csapágyanyagokkal szemben támasztott követelmények Csapágypersely és csapágybélés anyagok Siklócsapágyak szerkezeti kialakítása Radiális csapágyak persely és szerkezet kialakításai Osztatlan vagy szemcsapágyak Devecz János, BME

2 6 JÁRMŰ- ÉS HAJTÁSELEMEK II Osztott, merev perselyű csapágyak Osztott, beálló perselyű csapágyak Belsőégésű motor-csapágy Vasútijármű-csapágy Önkenő csapágyak Műanyag perselyű csapágy Néhány hidrodinamikus axiális csapágyszerkezet GÖRDÜLŐCSAPÁGYAK A gördülőcsapágy feladata és tulajdonságai Gördülőcsapágyak szerkezeti kialakítása Gördülőcsapágyak típusai Gördülőcsapágyak osztályozása Radiális és ferde hatásvonalú, vagy gyűrűs golyóscsapágyak Radiális görgőscsapágyak Axiális vagy tárcsás golyóscsapágyak Axiális vagy tárcsás görgőscsapágyak A gördülőcsapágyak jelölési rendszere A gördülőcsapágyak kiválasztása a megkívánt élettartam szempontjából Gördülőcsapágyak statikus alapteherbírása Gördülőcsapágyak kenése Zsírkenés Olajkenés Csapágyazásoknál alkalmazott tömítések Gördülőcsapágyak beépítése A gördülőcsapágyak illesztése, futáspontossága Gördülőcsapágy-típus kiválasztása Gördülőcsapágyak beépítése Gördülőcsapágyak szerelése TÖMÍTÉSEK A tömítések célja és fajtái Érintkező tömítések Nyugvó felületek érintkező tömítései Mozgó gépalkatrészek érintkező tömítései Nem érintkező tömítések Hidrodinamikus tömítések (fojtótömítések) Hidrosztatikus tömítések Devecz János, BME

3 TARTALOMJEGYZÉK 7 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK A hajtásról általában A hajtóművek csoportosítása Dörzskerékhajtások Erőhatások a dörzskerékhajtásban A dörzskerékhajtás kialakításának irányelvei Hornyos dörzskerék A dörzskerékhajtás méretezése A dörzskerékhajtások alkalmazásai Vonóelemes hajtások Erőzáró vonóelemes hajtások A szíjhajtások előnyei és hátrányai A szíjak fajtái és anyagai A szíjhajtások alkalmazásai, hajtások elrendezései A szíjhosszúság, tengelytáv meghatározása A szíjra ható erők és a feszültségviszony A szíjban keletkező feszültségek A szíjcsúszás, hatásfok és az áthúzási fok Ékszíjhajtások Az ékszíj kiválasztása Normál, és keskeny ékszíj Kettős ékszíj Fogazott ékszíj Többsoros ékszíj Nagy sebességű ékszíj Széles ékszíj Ékbordás ékszíj Ékszíj tárcsák kialakításai Alakrázó vonóelemes hajtások Fogasszíjhajtás tulajdonságai A fogasszíjak anyagai Alkalmazási területei, elrendezések A fogassszíj kiválasztása A trapéz fogalakú fogasszíj HTD fogasszíj STS/STD és CTD fogasszíjak Fogasszíjtárcsák kialakítása Devecz János, BME

4 8 JÁRMŰ- ÉS HAJTÁSELEMEK II Lánchajtások általában A lánchajtások előnyei és hátrányai A lánchajtások elrendezése A lánchajtás kinematikája Erőhatások a lánchajtásokban A lánchajtás tervezéséhez javasolt üzemi jellemzők Lánctípusok, alkalmazásuk Lánckerék típusok Fokozat nélkül állítható áttételű mechanikus hajtások, variátorok Fokozat nélkül állítható áttételű a dörzskerekes hajóművek Vonóelemes fokozat nélkül állítható áttételű hajtások FOGASKERÉK HAJTÓPÁROK TÍPUSAI FŐ JELLEMZŐI ÉS PARAMÉTEREI. ALAPFOGALMAK A fogaskerekek csoportosítása: párhuzamos, metsződő és kitérő tengelyvonalú fogaskerékhajtások A fogaskerékhajtások alapfogalmai: az áttétel és a fogszámviszony fogalma Az áttétel állandósága. A fogazat kapcsolódás alapvető feltétele A kapcsolóvonal, az ellenprofil és a kapcsolószám A FOGAZATOK ALAPTULAJDONSÁGAI ÉS JELLEMZŐI Fogprofilalakok A körevolvens származtatása Az alaposztás meghatározása Az evolvens fogazat kapcsolóvonala Az evolvens fogazat tengelytávváltozása Evolvens fogazatok gyártása lefejtő eljárással A modul és az osztás fogalma A fogazat alapvető elnevezései, jelölései FOGAZAT TÍPUSOK Külső, egyenes fogazatú hengeres kerekek Elemi fogazatkapcsolódás A profileltolás A kompenzált fogazat A fogazati rendszerek alkalmazhatóságának határai A fogvastagság kiszámítása tetszőleges sugáron Általános fogazat Az evolvens fogazat csúszási viszonyai Devecz János, BME

5 TARTALOMJEGYZÉK Fogazattartomány és fogazatrendszerek Ferde fogazat A ferde fogazat kialakulása és alapfogalmai Az elemi, a kompenzált és az általános ferde fogazat összefüggései A ferde fogazat kapcsolószámai Az alámetszés elkerülése ferde fogazatnál Belső fogazat A belső fogazatú kerekek geometriája A belső fogazat kapcsolószáma A belső kapcsolódás csúszásviszonyai A belső kapcsolódás interferenciái Kúpkerék hajtások A kúpkerekek kapcsolódása, alapfogalmai és fogazat típusok Az elemi és a kompenzált kúpkerekek összefüggései A képzelt hengeres kerékpár, az alámetszés elkerülése kúpkerekeknél A síkkerék Ferde és ívelt fogú kúpkerekek Hiperbolikus (hipoid) fogaskerekek tulajdonságai: Csigahajtás A csigahajtás geometriai viszonyai A csigahajtás hatásfoka A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE, GYÁRTÁSA ÉS MÉRÉSE A fogaskerekek szilárdsági méretezése A fogaskerekekre ható erők A fogazat károsodási, tönkremeneteli formái A fogaskerekek anyagai A fogaskerekek szilárdsági ellenőrzése A fogaskerekek gyártása Hengeres fogazatú kerekek gyártása A kúpkerekek gyártása A fogaskerekek mérése és illesztése A fogaskerekek tűrésezése, illesztése és a foghézag értelmezése A fogaskerekek mérése FOGASKERÉK-SZERKEZETEK, HAJTÓMŰVEK Fogaskerék-szerkezetek Hajtóműszerkezetek IRODALOMJEGYZÉK... 5 Devecz János, BME

6 0 JÁRMŰ- ÉS HAJTÁSELEMEK II.. A TRIBOLÓGIA ALAPJAI Az egymáshoz viszonyítva elmozduló és kölcsönösen egymásra ható felületek tudománya és technológiája a tribológia. Ez magában foglalja az ezzel kapcsolatban jelentkező tevékenységeket is. Mivel a súrlódás, kopás jelenségei a felületeken játszódnak le, így a felületfizika és felületkémia új ágának is tekinthető a tribológia. A súrlódás, kopás, kenés azonban nem korlátozódik csak a fémes felületekre, hanem pl. a mára nagymértékben elterjedt műanyagok törvényszerűségeit is vizsgálja. Ezek azonban nagymértékben eltérnek a fémekre jellemző megállapításoktól, melyek kutatása még ma is folyamatban van... Súrlódási viszonyok Az egymáshoz képest elmozduló anyag részecskéi között fellépő mozgás gátló hatást súrlódásnak nevezzük. Két főcsoportra bontható a jelenség: külső súrlódás, ez a szilárd testek érintkező felületein lép fel belső súrlódás keletkezik az anyag belső részecskéinek relatív elmozdulásakor. A külső súrlódási ellenállás nagysága Coulomb szerint: F, s F n ahol: μ a súrlódási tényező, F n a felületeket összeszorító normál erő. A külső súrlódáskor az elmozdulás jellege szerint három esetet különböztetünk meg: Csúszó súrlódás, ekkor az egyik alkatrész egy irányban csúszik a másik géprész felületén. Forgási súrlódás esetében az egymással érintkező alkatrészek érintkező pontjai egy forgási tengely körül koncentrikus körpályát írnak le. A súrlódási nyomaték: T F r, s n ahol: r az elmozduló felületek sugara. Gördülő súrlódás. A két egymáson legördülő forgástest mozgását egy erő nyomatéka idézi elő. Az egymással érintkező felületek közötti súrlódási állapotok (.. ábra): száraz súrlódás, határréteg-súrlódás, vegyes súrlódás, folyadéksúrlódás, az előző esetek kombinációja. Rácz Péter, SZE

7 . SIKLÓÁGYAZÁSOK.. ábra: Súrlódási állapotok Folyadéksúrlódásnál az elcsúszó rétegek között ébredő τ csúsztatófeszültség arányos a sebesség függőleges tengely menti változásával (.. ábra), vagyis du, dy ahol: η a kenőanyag viszkozitása. A felső síklap állandó U sebességű mozgatásához szükséges erő: F s du da, dy A y h ahol: da a síklap elemi felülete, A a síklap felülete. Rácz Péter, SZE

8 JÁRMŰ- ÉS HAJTÁSELEMEK II... Kenésállapotok bemutatása... Határ kenésállapot.. ábra: A viszkozitási tényező megállapítása Abban az esetben, ha kenőanyag borítja a súrlódó felületeket, a feltételei pedig nincsenek meg a folyadékkenés létrejöttének, akkor a tényleges érintkezési felületen a súrlódás a hozzátapadó kenőanyagrétegek közöttii kölcsönhatás következtében alakul ki. Ezt az állapotot nevezzük határ kenésállapotnak. Ekkor a kenőanyag legfőbb ismérvei a kötési szilárdság és a tapadóképesség. Kialakulhat kémiai kötödéssel vagy fizikai tapadással, továbbá befolyásolhatja a diffúzió és az elektrosztatikus erő. A határ kenőfilm kialakulását elősegíti a szilárd test felszínének magas szabadenergia-szintje. Ásványolajjal kent fémfelületek között kedvező határ kenésállapot alakul ki. Nagy terhelésű súrlódó kapcsolatok kenésére olyan kenőanyagokat használnak, amelynek adalékai nagy igénybevétel hatására, magasabb hőmérsékleten lépnek működésbe és csökkentik a berágódás, kopás valószínűségét. A szilárd kenőanyagok szintén hatékony hatrkenő filmet hozhatnak létre.... Folyadék kenésállapot Ha a kenőanyagréteg a súrlódó felületeket teljesen elválasztja egymástól, akkor folyadék kenésállapot alakul ki. Ebben az esetben a folyadék belsejében megnyilvánuló nyírásból származik a súrlódási ellenállás. Ez a kenésállapot a legkedvezőbb, itt a kopás elhanyagolható. A teherbírás nagysága a kenőfilmben kialakuló nyomás és a terhelt felület nagyságától függ. A kenőfilm nyírásából adódó súrlódási veszteség itt is növeli a hőmérsékletet, de ez sokkal könnyebben szabályozható itt, mint határ kenésállapotban, mert az egyes felületek a kenőanyaggal fűthetők-hűthetők. Hidrosztatikai vagy hidrodinamikai hatással alakítható ki. A hidrosztatikus szerkezetekben külső energiaforrás vagy tápegység biztosítja a megfelelő vastagságú kenőanyagréteg és a terhelés elviseléséhez szükséges nyomás kialakítását. Ezzel a megoldással - ha a kenőanyag a súrlódó felületekhez tapad és viszkózus bármilyen súrlódó szerkezetben létrehozható a folyadéksúrlódási állapot. Hidrodinamikai kenés esetén a mozgó súrlódó felületek bizonyos fordulatszám felett önműködően szállítják a terhelt zónába a kenőanyagot, így alakul ki a folyadéksúrlódás és a megfelelő nyomás. Kialakulásának feltételei: viszkózus folyadék jelenléte a kenőrésben, Rácz Péter, SZE

9 . SIKLÓÁGYAZÁSOK 3 tapadóképesség a kenőanyag és a fémfelületek között, relatív sebesség megléte a siklófelületek között, mozgás irányába szűkülő rés. E megoldással folyadék kenésállapot úgy valósítható meg, ha a felületek simák, azokon barázdák, mikro- és makro egyenetlenségek nincsenek...3. Vegyes kenésállapot Vegyes kenésállapotról beszélünk abban az esetben, ha nem megfelelő vastagságú a kenőfilm a felületek elválasztásához, így helyenként szilárdtest-érintkezés alakul ki, ezért egyidőben a folyadékkenés és a határkenés is fennáll. A legtöbb problémát a vegyes súrlódási állapotban működő berendezések teherbírásának és súrlódási veszteségének számítása okozza. E kenésállapotban üzemelő gépek tervezésénél általában ugyanúgy járunk el, mint a határ kenésállapot esetén. A teherbírást a p v szorzat ismeretében kiválasztott megengedett felületi nyomással határozzák meg. A súrlódási veszteséget pedig gyakorlati tapasztalatok alapján felvett súrlódási tényezővel számítjuk. A kenésállapotok az üzemi paraméterek változása miatt egymásba átmehetnek..3. A kopás folyamata A kopáson a felületi részeknek a súrlódó erők hatására bekövetkező folyamatos, az üzemeltetés szempontjából káros leválását értjük..3.. A kopás típusai és befolyásoló tényezői A kopást befolyásoló hatásokat három fő csoportba sorolhatjuk..) a felületre vonatkozó különböző jellegű igénybevételek döntő befolyást gyakorolnak a kopásra: Relatív mozgás Terhelés Súrlódás csúszó nyugvó száraz gördülő lüktető félszáraz csúszó- gördülő váltakozó vegyes folyamatos-szakaszos dinamikus folyadék.) További befolyásoló hatás a súrlódó anyagok tulajdonságaiból adódik: Rácz Péter, SZE

10 4 JÁRMŰ- ÉS HAJTÁSELEMEK II. 3.) A leglényegesebb befolyást a közbenső anyag, vagyis a kenőanyag jelenti: A kopás típusai: a.) Elsőrendű adhéziós, vagy hideg hegesedéses kopás b.) Oxidációs vagy súrlódásos kopás. c.) Meleghegesedéses, vagy másodrendű adhéziós kopás. d.) Abrazív kopás. e.) Fáradásos kopás. A kopás időbeni változása lehet degresszív, ha az idő folyamán a kopadék fajlagos mennyisége csökken, lineáris ha állandó és progresszív ha rohamosan növekszik (.3. ábra)..3. ábra: A kopás időbeni lefolyása Rácz Péter, SZE

11 . SIKLÓÁGYAZÁSOK 5 A gépalkatrészek tervezése során nagy gondot kell fordítani a minimális kopás elérésére. Ezért használunk egyrészt különböző kenőanyagokat, amelyeknél olyan összetételt igyekszünk elérni, hogy a kopás kedvezően alakuljon. Az egyes anyagpárosítások kopási viselkedésének meghatározása kísérleti úton történik..3.. Műanyagok kopása A fizikai-kémiai tulajdonságokban található eltérések miatt a műanyagok kopási típusa és mechanizmusa jelentősen eltér a fémekétől. A súrlódó műanyagok főleg termikusan kopnak, a felületi rétegek a hőhatás következtében elszenesednek. A súrlódási felülettől bizonyos távolságra elhelyezkedő rétegekben a műgyanta térhálósodik. Egy bizonyos hőmérsékletintervallumban a felületekhez közelebb lévő rétegekben, ahol a hőmérséklet magasabb, a műgyanta makrorészecskéi felbomlanak, valamint a töltőanyagok fizikai-kémiai tulajdonságai megváltoznak. A felbomlott műgyanta a súrlódó jellegű kopással szemben egész kis ellenállást mutat. Ha a hőhatás nem ilyen intenzív, akkor a kopás más jellegben alakul ki. Tipikus példája ennek a műanyagcsapágyak, illetve a műanyaggal bevont tengelyeknek öntöttvas perselyben bekövetkező kopásmechanizmusa. A műanyagcsapágy érintkező felületeinek csúcsai nem törnek le, hanem elhajlanak az akadály elől, rugalmas-képlékeny alakváltozással mintegy rásimulva a felületre. A fémfelület olyan csúcsai, amelyek szilárdsága nem bírja el az igénybevételt, letöredeznek. Az így letört fémrészecske legtöbbször beágyazódik a műanyagperselybe. Ez a folyamat játszódik le, amíg a csapágy be nem járódik..4. Kenőanyagok A kenőanyagok egymáson elmozduló géprészeken fontos szerepet játszanak. Kenőolajok, kenőzsírok ásványi, növényi vagy állati eredetűek lehetnek..4.. Kenőolajok A csapágyak kenése szempontjából a legfontosabb kenőanyag az ásványi eredetű kenőolaj. A nyers kenőolajokat tisztítják, finomítják, bizonyos esetekben adalékolják, hogy a legkülönfélébb feladatokra is alkalmasak legyenek. A kenőolajokkal szemben támasztott követelmények: megfelelő viszkozitás, jó tapadóképesség, magas viszkozitási index, alacsony dermedéspont, magas fokú tisztaság, stabil szerkezet, ellenálló legyen az oxidációval és egyéb vegyi hatásokkal szemben, nyomás-állóság, emulziót ne képezzen, kis habzási hajlam, tűzállóság, gépelemeket ne károsítsa, korrózióvédő hatás. A kenőolajok alapanyaga többségében ásványi eredetű. A nyers ásványolaj oldószeres finomítása útján kapjuk a különböző minőségű olajokat. A gépiparban, a mezőgazdaságban, közle- Rácz Péter, SZE

12 6 JÁRMŰ- ÉS HAJTÁSELEMEK II. kedésben használt csapágyak különböző minőségű olajat igényelnek, ezeket különböző csoportokba sorolhatjuk: Gépolajok. Turbinaolajok. Itt az olajnak nem csak súrlódáscsökkentő hatása van, hanem a feladat még a kellő hűtés biztosítása is. Nem szabad gyorsan öregednie, amit oxidációgátló adalékanyagokkal érnek el. Kompresszorolajok. A követelmény azonos, mint a belsőégésű motorolajokkal szemben. Műszerolajok. Igen nagyfokú tisztaság, aránylag kis viszkozitás, savmentesség, és nincs korróziós hatás. Motorolajok. Alacsony dermedéspont, minél nagyobb viszkozitási index. Különböző adalékanyagokkal csökkentik a szilárd, koromszerű lerakódást, oxidációt és korróziót. Használatos motorolaj típus: Szuper motorolaj (MSZ 357 8): SAE 0W-0, SAE- 30. Aktivált kenőolajok. Nagy felületi terhelésre, kényes kenési esetekre, különleges anyagok, kén, kénvegyületek, klórvegyületek adalékolásával ezeket az olajokat használják. Tipikus példa erre a gépkocsik differenciálműje, ívelt fogazatú kúpkerékhajtások. Szilikonolajok. Különleges esetekben használjuk, mivel viszkozitásuk nagy hőmérséklethatárok között alig változik, tehát viszkozitási indexük nagy, értéke 60-ig is felmehet. Hő hatására kb. 50 ºC-on bomlanak, viszont alacsony hőmérsékleten is jó kenőképességűek, műszerekben, repülőgépeken alkalmazzák. Az ásványolajokat a tulajdonságaik javítása és a költségek csökkentése miatt szintetikus olajokkal keverhetik. Az alapolajokhoz az alábbi adalékanyagok keverhetők: dermedéspont-csökkentők, viszkozitás módosítók, súrlódáscsökkentők, korrózió gátlók, kopás csökkentők, detergensdiszpergálók, oxidáció gátlók, demulgeátorok, habzás gátlók, nagynyomás-állók..4.. A viszkozitás mértékegységei A Newton-féle definició értelmében a viszkozitás a belső súrlódás arányossági tényezője..) Abszolút vagy dinamikai viszkozitás. Rácz Péter, SZE

13 . SIKLÓÁGYAZÁSOK 7 Rácz Péter, SZE ] [ Pas m Ns m m/s m N dy du..) Mozgástani vagy kinematikai viszkozitás: s m m s m N s m N m kg s m N / 3 3. A kinematikai viszkozitás korábban használt egysége: Stoke, jele [St]. 4 0 St s m, 6 0 cst s m s mm. Szokásos a kinematikai viszkozitást s mm -ban is megadni, átszámítása: ,9 0 0,9 0 0 s mm m m Ns s mm m kg s mm Pas. 3.) Mérés útján meghatározott viszkozitási egységek. A viszkozitás mérésére hssználjuk az Engler-féle, Höppler-féle, Vogel-Ossag-féle mérőműszereket. A viszkozitás a hőmérséklettől (.4. ábra és.5. ábra) és a nyomástól függ (.7. ábra). A hőmérséklet a kenés szempontjából kedvezőtlenül befolyásolja. A nagyobb viszkozitású olajok érzékenyebbek a hőmérsékletre..4. ábra: A viszkozitás változása a hőmérséklet függvényében

14 8 JÁRMŰ- ÉS HAJTÁSELEMEK II..5. ábra: Néhány hazai kenőolaj viszkozitási egyenese Az MSZ 358 szabvány az alábbi függvényt adja meg a kapcsolatra: log log 0,8 A B log T Az A és B a kenőolajra jellemző érték, υ a kinematikai viszkozitás, T az abszolút hőmérséklet. A különböző kenőolajok viszkozitása nem egyformán változik. A változás jellegét a viszkozitási index adja meg (.6. ábra). Rácz Péter, SZE

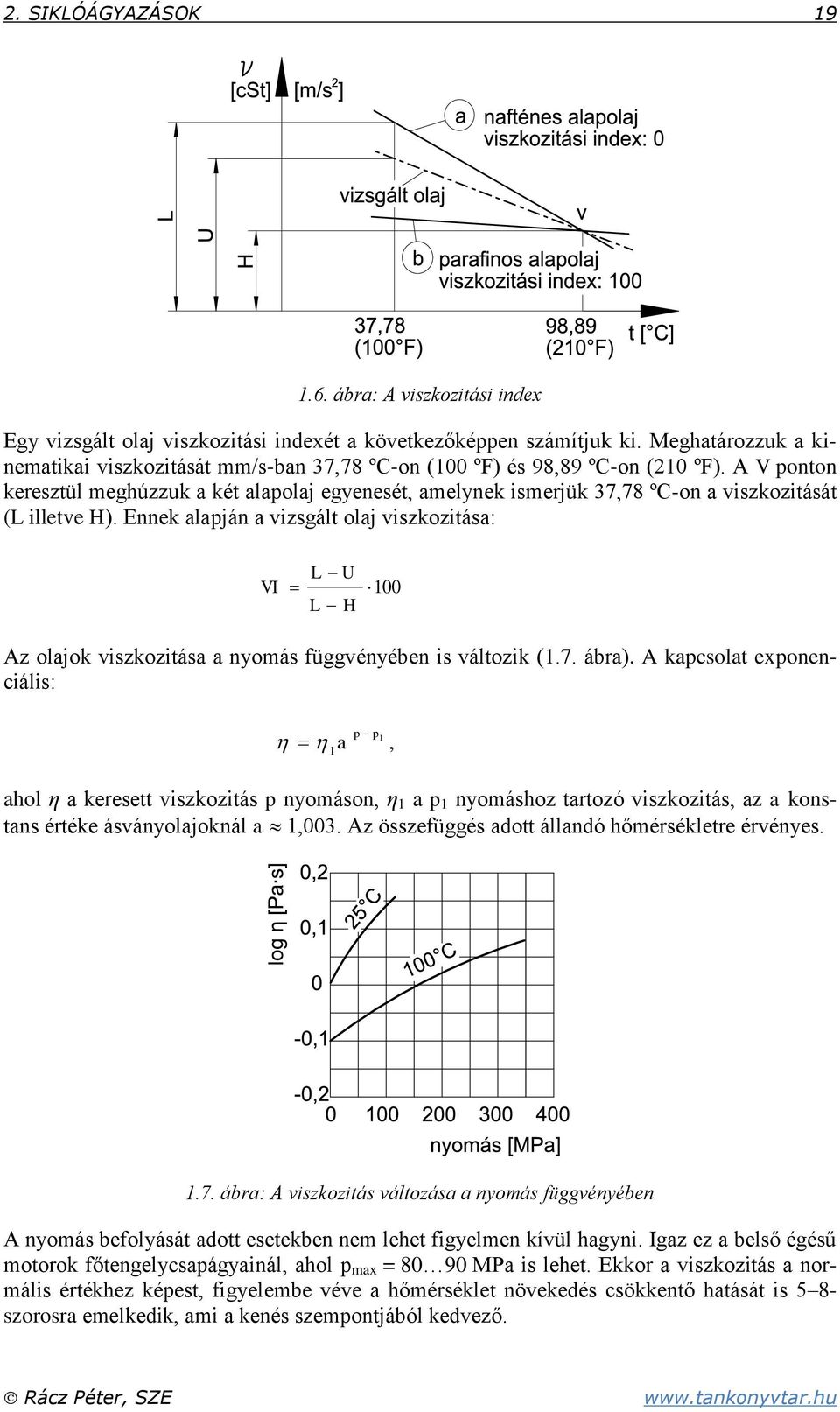

15 . SIKLÓÁGYAZÁSOK 9.6. ábra: A viszkozitási index Egy vizsgált olaj viszkozitási indexét a következőképpen számítjuk ki. Meghatározzuk a kinematikai viszkozitását mm/s-ban 37,78 ºC-on (00 ºF) és 98,89 ºC-on (0 ºF). A V ponton keresztül meghúzzuk a két alapolaj egyenesét, amelynek ismerjük 37,78 ºC-on a viszkozitását (L illetve H). Ennek alapján a vizsgált olaj viszkozitása: VI L U L H 00 Az olajok viszkozitása a nyomás függvényében is változik (.7. ábra). A kapcsolat exponenciális: p p a, ahol η a keresett viszkozitás p nyomáson, η a p nyomáshoz tartozó viszkozitás, az a konstans értéke ásványolajoknál a,003. Az összefüggés adott állandó hőmérsékletre érvényes..7. ábra: A viszkozitás változása a nyomás függvényében A nyomás befolyását adott esetekben nem lehet figyelmen kívül hagyni. Igaz ez a belső égésű motorok főtengelycsapágyainál, ahol p max = MPa is lehet. Ekkor a viszkozitás a normális értékhez képest, figyelembe véve a hőmérséklet növekedés csökkentő hatását is 5 8- szorosra emelkedik, ami a kenés szempontjából kedvező. Rácz Péter, SZE

16 0 JÁRMŰ- ÉS HAJTÁSELEMEK II Kenőzsírok Alapanyagai a különböző minőségű ásványolajok, amelyhez különböző bázisú fémszappanokat kevernek. Az olaj feladata a kenőképesség biztosítása, a szappantartalom pedig a zsír keménységét és tapadóképességét adja. Lehetnek mész- (kálcium-), nátrium-, lítium-, és alumínium bázisúak. Fontos tulajdonságuk a konzisztencia. A zsírok belső súrlódásánál egy bizonyos hőmérsékleten alul a kenőzsír egy vékony rétegének eltolódásához a zsír konzisztenciájától függő, τ 0 csúsztató feszültség szükséges. du 0, dy Meghatározásakor a vizsgálandó zsírba egy kúpos felületet nyomnak bele, meghatározott súllyal, 5 másodpercen keresztül. A benyomódás mélységének tizedmilliméterekben kifejezett értéke a penetráció. A bárium-, alumíniumzsírok igen lágyak, alacsony cseppenésponttal. Legkedvezőbb tulajdonságú a lítiumzsír, amely jó hőálló, jó tapadóképességű és vízálló. Kenőzsírokkal tiszta folyadéksúrlódás nem valósítható meg. Előnyösen alkalmazható viszont az alábbi esetekben: egyszerű csapágyszerkezeteknél, gördülőcsapágyaknál, nedvességnek, pornak kitett csapágyaknál, ahol kis fordulatszám van és a zsír porvédelem miatt is jó, ahol olajkenés nem lehetséges, kis kerületi sebesség és nagy fajlagos csapágyterhelés esetén. A zsírkenés hátránya, hogy az önműködő utántöltés általában nehézkes, az utánsajtolás a szűk csapágyhézagba jelentős erőt igényel. Hőátadása rosszabb, mint az olajkenésé, esetenként a zsírt rövid üzemidő után újra adagolni kell. A zsírok tulajdonságait szintén adalékanyagokkal lehet javítani. A fontosabb kenőzsírfajtákat szabványosították. Rácz Péter, SZE

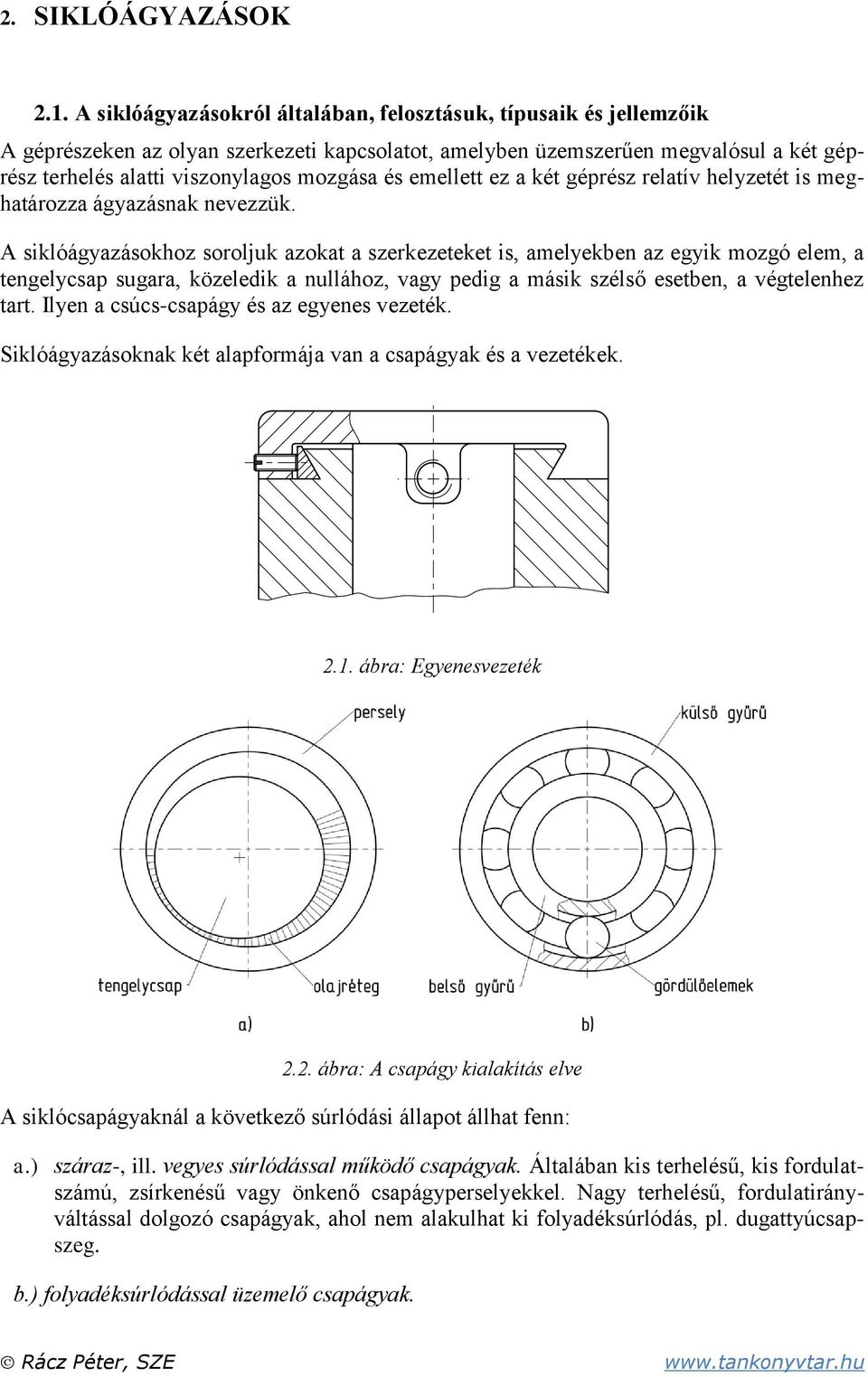

17 . SIKLÓÁGYAZÁSOK.. A siklóágyazásokról általában, felosztásuk, típusaik és jellemzőik A géprészeken az olyan szerkezeti kapcsolatot, amelyben üzemszerűen megvalósul a két géprész terhelés alatti viszonylagos mozgása és emellett ez a két géprész relatív helyzetét is meghatározza ágyazásnak nevezzük. A siklóágyazásokhoz soroljuk azokat a szerkezeteket is, amelyekben az egyik mozgó elem, a tengelycsap sugara, közeledik a nullához, vagy pedig a másik szélső esetben, a végtelenhez tart. Ilyen a csúcs-csapágy és az egyenes vezeték. Siklóágyazásoknak két alapformája van a csapágyak és a vezetékek... ábra: Egyenesvezeték.. ábra: A csapágy kialakítás elve A siklócsapágyaknál a következő súrlódási állapot állhat fenn: a.) száraz-, ill. vegyes súrlódással működő csapágyak. Általában kis terhelésű, kis fordulatszámú, zsírkenésű vagy önkenő csapágyperselyekkel. Nagy terhelésű, fordulatirányváltással dolgozó csapágyak, ahol nem alakulhat ki folyadéksúrlódás, pl. dugattyúcsapszeg. b.) folyadéksúrlódással üzemelő csapágyak. Rácz Péter, SZE

18 JÁRMŰ- ÉS HAJTÁSELEMEK II. hidrodinamikus, hidrosztatikus. Siklóágyazásokkal szemben a következő követelményeket támaszthatjuk: kis súrlódási tényező és kis mértékű kopás mellett üzembiztos működés, a kenés kimaradása vagy időszakos túlterhelés esetén is biztos üzemet lehessen fenntartani, tehát jó legyen a szükségfutási képesség, sugárirányban és tengelyirányban megfelelő legyen a futáspontosság. A siklócsapágyak a ható terhelőerő iránya szerint lehetnek: ha a terhelés sugárirányú, hordozócsapágy vagy radiális csapágy, ha a terhelés tengelyirányú, támasztócsapágy, talpcsapágy vagy axiális csapágy. A radiális megtámasztáson kívül a csapágyak feladata az is, hogy a tengelyt tengelyirányban vezesse. Erre szolgál a vezetőcsapágy, ami a tengelyirányú helyzetet meghatározza. Radiális csapágyak. A terhelés a tengelyre merőleges vagy sugárirányú. A tengelycsap lehet hengeres vagy kúpos felületű. A végcsap túlnyomóan hajlításra, a nyakcsap hajlításra és csavarásra is terhelve van, a nyíró igénybevétel elhanyagolható. Axiális vagy támasztó csapágyak. Feladatuk a tengelyirányú erő felvétele. Kialakításuk többféle lehet. Mindkét irányú terhelést fel tudja venni a gömbcsapágy, továbbá ennek beállónak is kell lenni... Kenőanyag-bevezető szerkezetek Megkülönböztetünk időszakos kenést biztosító berendezéseket, melyeket inkább a zsírkenésű csapágyaknál használunk. A folyamatos kenést biztosító rendszerek olajkenésűek. Itt a kenőanyag szükséglet tág határok között változhat. Önműködő kenés valósítható meg olyan persellyel, ahol a beépítés előtt kenőolajjal töltjük föl azt. Ez az önkenő vagy porfém csapágy. Zsírkenés. A kenőzsír bevezetésére a zsírzószelencék és a zsírzógombok használatosak..3. ábra: Zsírzógombok Rácz Péter, SZE

19 . SIKLÓÁGYAZÁSOK 3 Olajkenés. Ezzel folyamatos és megfelelően szabályozott kenést tudunk megvalósítani. Kenési rendszerek: a.) Tartós egyedi kenés. Pl.: kanócos olajozás, önkenő csapágyak kenési rendszere. b.) Átfolyó kenési mód. A kenőanyag itt csak egyszer végez kenést. c.) Keringtető (cirkulációs) kenési mód. A kenőanyag sokszor körbekering a rendszerben. A gyűrűs kenési megoldások esetében a kenőolaj egy része veszteségként a csapágypersely oldalán elfolyik, de a nagyobb része keringve újra felhasználódik. Két típusa ismeretes, a leggyakoribb a kenőgyűrűs kivitel (.4 ábra és.5. ábra)..4. ábra: Laza kenőgyűrű és kenési mód.5. ábra: Merev kenőgyűrű és kenési mód Korszerű kenési rendszer a központi kenés. Az olajat dugattyús- vagy fogaskerék szivattyú szállítja csővezetékeken keresztül a kenési helyekre. A legegyszerűbb központi kenési rendszert átfolyó kenéssel lehet megoldani. Ez a berendezés alkalmazható szerszámgépeken és szállítóberendezéseken. Rácz Péter, SZE

20 4 JÁRMŰ- ÉS HAJTÁSELEMEK II..6. ábra: Központi kenési rendszerek vázlata A.6. ábra olyan központi kenési rendszert mutat, amelyben a kenőolaj cirkulál. Működése automatizálható. A kenőanyag az olajtartályból a szivattyún, a 3 szűrőn és a 4 visszahűtőn keresztül az 5 elosztóba és onnan az egyes kenési helyekre (6) jut. Innen pedig az olaj visszaáramlik a tartályba. A rendszer helyes működését a 7 olajnyomás mérő és a 8 hőmérő jelzi. A központi olajozások leginkább fogaskerék-szivattyúval működnek. Belsőégésű motorokban is ezeket a konstrukciókat alkalmazzák. Zárt hajtóműházakban és a belsőégésű motorokban szokás szóróolajozást is alkalmazni. A merülőkenésnél az olajfürdőben lévő nyíláson keresztül a szivattyúzó hatás miatt az olaj az elmozduló felületek közé kerül. Belsőégésű motorok esetén a szivattyús kenést legtöbbször szóróolajozással kombinálják..7. ábra: Szóró- és szivattyús kenés kombinációja Különleges eljárás az olajködkenés. Itt a levegővel porlasztott olaj a csúszó felületek közé jut, mellyel bizonyos hűtőhatás is jelentkezik. Rácz Péter, SZE

21 . SIKLÓÁGYAZÁSOK 5.3. Vegyes súrlódású csapágyak elmélete és méretezése Hengeres felületű hordozó csapágyak esetén a csapterheléséből a csapvetület felületegységére vonatkoztatott terhelés (.8. ábra): p k F, b d ahol b a csap szélessége, d az átmérője. Ez egy elméleti érték, mert a valóságban a nyomás nem egyenletesen oszlik meg sem a kerület mentén, sem a szélesség irányában..8. ábra: A csapágy közepes felületi terhelése A siklócsapágyakban fellépő súrlódási tényező függ: a fajlagos csapágyterheléstől, a kenőanyag viszkozitásától, a fordulatszámtól valamint a persely és a csap közötti játéktól. A súrlódási tényező értékét különböző fordulatszámokra Stribeck állapította meg kísérleti úton (.9. ábra). Álló helyzetben vagy pedig igen kis fordulastzámon a perselyben a csap fémes súrlódással érintkezik, kenőolaj a felületek között nincs. Amint a csap forgásnak indul elkezd kialakulni a vegyes súrlódási állapot. A fordulatszám további növelésével a két alkatrész szétválik és tiszta folyadéksúrlódás jön létre. Ekkor a súrlódási tényező értéke öntöttvas perselynél 0,0035, fehérfém bélésűnél 0,007. A tengely a folyadéksúrlódás létrejöttével átdobódik a persely másik oldalára, vagyis a forgásirányban excentrikusan helyezkedik el. A persely és a csap között ekkor jelentkezik a legkisebb csapágyrés, a h omin résméret. A növekvő fordulatszámon az excentricitás csökken olyannyira, hogy elméletileg a csap koncentrikusan helyezkedik el a perselyben. Rácz Péter, SZE

22 6 JÁRMŰ- ÉS HAJTÁSELEMEK II..9. ábra: A súrlódási tényező változása a kerületi sebesség függvényében a.) Radiális csapágyak méretezése A tengelycsap szükséges hosszúsága kenéstechnikai (melegedési) szempontból: F n b. p k v meg A méretezéséhez létezik a b/d viszonyszám, amit táblázatból lehet felvenni. Néhány csapágytípusra létezik a (p k v) meg szorzat is. b.) Axiális csapágyak méretezése Zsírkenés esetére számíthatjuk a szükséges felfekvő felületet kör keresztmetszetre: Rácz Péter, SZE

23 . SIKLÓÁGYAZÁSOK 7 A r F ax p. vagy körgyűrű esetén: A Fax r r r b, 0 k p ahol r a külső, r 0 a belső, r k a középső sugár, b a gyűrűszélesség. A melegedésre való méretezéskor meg kel határozni a p v k szorzatot, ami egy adott értéknél nagyobb nem lehet. A fordulatszámból meghatározható a v k közepes kerületi sebesség körgyűrűfelület esetén: v k = r k ω, ahol r k r r 0. A legkisebb gyűrűszélesség: A csapágy súrlódási nyomatéka: Fax b. min p v k meg T s r r0 r r r0 r rdrp p r dr p. 3 r Hidrodinamikus csapágyak elmélete és méretezése.4.. Tetszőleges alakú résre vonatkozó kenéselmélet Ahhoz, hogy a siklófelületek között létrejöhessen a hordozóképes olajréteg a fentiekben közölt négy feltételnek teljesülni kell. A felső lap egyenlete y = h = f(x,z), ez a lap áll, az alsó lap x irányban U = állandó sebességgel mozog, helyzetét az y = 0 összefüggés határozza meg. Az elméleti tárgyalás során számos egyszerűsítő feltevés alkalmazásával éltünk. Rácz Péter, SZE

24 8 JÁRMŰ- ÉS HAJTÁSELEMEK II..0. ábra: Tetszőleges alakú kenőrés olajrétegének egyensúlya Így az elemi hasáb egyensúlyi egyenletét felírhatjuk x és z tengely irányában (.0. ábra): x irányban: du d x dzdx dpdzdy dxdydz dt 0, ebből p x x y. z irányban: d dxdz z dpdxdy 0, ebből p z z y. A további levezetéseket mellőzve az u és w sebességeloszlás egy adott helyen: u p x y yh U, y h p ill. w y yh z. Rácz Péter, SZE

25 . SIKLÓÁGYAZÁSOK 9 Rácz Péter, SZE.. ábra: Sebességeloszlás tetszőleges kenőrésben A sebességeloszlás csak közbenső eredmény a nyomáseloszlás meghatározása érdekében. A megoldáshoz a kontinuitásegyenletét kell felhasználni. Így megkapjuk a csapágykenés differenciálegyenletét (.. ábra): dx dh U z p h z x p h x. A nyomásfüggvény: dx h h h U p x A siklófelületet terhelő külső erő:. ), ( / / dxdz z x p F b b l x x A súrlódási erő: dxdz x F b b y l x x s / / 0. A súrlódási tényező a Coulomb-féle értelmezésben: F F s.

26 30 JÁRMŰ- ÉS HAJTÁSELEMEK II. Folyadéksúrlódási állapot hengeres radiális csapágyakban Feltételezzük, hogy a csapágyat terhelő F erő a csapágy hosszának közepén működik, a csap és a persely tengelyei párhuzamosak... ábra: Hengeres radiális csapágy geometriai jellemzői A polárkoordináta-rendszert a csap középpontjához kapcsoljuk. Ezzel kapcsolatos fogalmak: Csapágyjáték: a felületek legnagyobb relatív elmozdulási lehetősége egy meghatározott irányba. Relatív játék (.. ábra): J D d R r r. d d r r Csapágyhézag: a futófelületek között adott helyen mérhető legnagyobb távolság. Excentricitás: a csap és a perselyfurat középpontja között jelentkező távolság egy adott üzemállapotban: e, mm-ben. A relatív excentricitás: résjellemző, e. r Csapágyrés: a csapágy meghatározott üzemállapotában, a futófelületek között, adott helyen mérhető távolság, jele: h. Relatív résméret:. h r Résfüggvény: a csapágyrés vagy a relatív rés, hely szerinti változását leíró függvény: h = f(φ). Rácz Péter, SZE

27 . SIKLÓÁGYAZÁSOK 3 A résfüggvény nagysága a.. ábra jelöléseivel: cos r cos h r. A legkisebb résméret, itt φ = 0: h. 0 r A legnagyobb nyomás helyén: r cos h. A relatív résméret: h r cos. A legkisebb résméret: 0 h0. r A nyomásfüggvény: az olaj bevezetésének helyén: -nél p az olajkilépés helyén: -nél p p, p, 6. Végtelen hosszú csapágy esetében: p F, p, p,,, Rácz Péter, SZE

28 3 JÁRMŰ- ÉS HAJTÁSELEMEK II..3. ábra: A nyomás változása a csap kerülete mentén A kenőrésben keletkező olajnyomás egyensúlyozza ki a csapra ható külső terhelést. Rácz Péter, SZE

29 . SIKLÓÁGYAZÁSOK 33 Rácz Péter, SZE.4. ábra: A csapágy egyensúlyi állapota ',,,, 6 ) sin ( sin p p r rd p F, ',,,, 6 cos ) ( cos p p r rd p F. A két komponenst négyzetre emelve és összegezve, az eredő a csapágyterhelés lesz: ' ' ',,,, 6 6 p p r r F. A fenti összefüggések végtelen hosszúságú csapágyra vonatkoznak. Folyadéksúrlódási állapot véges szélességű hengeres radiális csapágyakban A véges csapágy szélénél a kialakuló nyomás nagysága csökken a végtelen széles csapágyhoz képest. A kisebb résméret megvalósítása csak gondos felületi megmunkálással érhető el, ekkor állhat elő a tiszta folyadéksúrlódás és a vegyes súrlódás elkerülhető. A végtelen csapágyra a nyomásfüggvény:,,,,, 6 p p F p. A nyomásfüggvény véges csapágyra:

30 34 JÁRMŰ- ÉS HAJTÁSELEMEK II. 6 p F,,, z, b / d. Ha azt feltételezzük, hogy a nyomás a csapágy szélessége mentén másodfokú parabola szerint változik, akkor véges csapágyszélességre a nyomásfüggvény: 6 z p c F,. b A c értéke a kerülte mentén állandó és nagysága a b/d viszonyszámtól és a relatív excentricitástól függ. Csapágyjellemző szám vagy csapágyterhelési szám (Sommerfeld-szám): p, /. k, b d So Ez az összefüggés a csapágykenés hidrodinamikai hasonlósági törvénye..5. ábra: A csapágyterhelési szám változása az ε, ill. a b/d viszonyszám függvényében Ha az előbbi összefüggést a nyomásra oldjuk meg, kapjuk:,, b / d So. p k Rácz Péter, SZE

31 . SIKLÓÁGYAZÁSOK 35 Általában kis terhelésnél kis viszkozitású, nagy terhelésnél nagy viszkozitású olajat célszerű használni. A terhelhetőség viszont fordítva arányos a relatív játék négyzetével. A csapágyban a súrlódási nyomaték meghatározása céljából a csap felületén működő csúsztatófeszültséget τ 0 -t kell meghatározni. A levezetéseket mellőzve (.6. ábra):.6. ábra: A súrlódási nyomaték meghatározásához cos U. cos r r cos Az elemi súrlódási erő: df s rd dz. 0 Véges szélességű csapágy esetén: r F s b,, b / d. A csapágyterhelés meghatározása: r F b,, b / d. A súrlódási tényező behelyettesítés után: F s C,, b / d. F A C függvényt kifejezve kapjuk a súrlódási számot, amelyet a csapágyak számításakor olyan jellegben használunk, mint a csapágyterhelési számot: C. A súrlódási szám értékét diagramokban tudjuk megadni a b/d viszonyszám, ill. az ε relatív excentricitás függvényében. A φ olajbevezetési szögre vonatkozóan félperselyre és zárt perselyre szintén külön diagramok vannak. Rácz Péter, SZE

32 36 JÁRMŰ- ÉS HAJTÁSELEMEK II. A súrlódási tényezőt úgy is meg szokták határozni, hogy a csapágyterhelési számból kifejezik a relatív játékot és ezt helyettesítik a súrlódási szám összefüggésbe: ηω ηω ψ φ és μ φ C ε,,b/d. p p k k A két jelölt függvényt egy betűvel felírva: ηω K ε,,b/d, vagyis C φ μ p k K..4.. Hengeres radiális csapágyak melegedése Üzem közben jelentős nagyságú súrlódási munka keletkezhet, amely hővé alakul. A kenőanyag belső súrlódása következtében keletkező veszteségteljesítmény: P v P μ F r ω. s N Ha a siklófelület hőmérséklete közel azonos a kenőrésből kifolyó olaj átlagos hőmérsékletével, akkor ez a csapágy üzemi hőmérséklete. A csapágyban keletkező veszteségteljesítmény: P v P P P P P P. ház ol λ sug k ol A csapágy típusa és szerkezeti felépítése határozza meg, hogy a hőmennyiségek közül melyik hanyagolható el és melyik dominál. Pl. kenőgyűrűs csapágy esetében P ol = 0. A tengely hővezetésével elvitt hőmennyiséget (P λ ) legtöbb esetben elhanyagolhatjuk. Általában a hőmennyiség 0..5% - a megy el a csapágyból vezetés útján. A sugárzással távozó hőmennyiség (P sug ): 4 4 T T cs k P c A, sug ahol: A a csapágyház szabad külső sugárzófelülete, m c a sugárzási tényező, T cs a csapágyház külső felületének, T k a környező testeknek az abszolút hőmérséklete, K Az áramlásos hőcsere útján hőátadással (konvekció) távozó hőáram: P k A αt-t W, 0 ahol: Rácz Péter, SZE

33 . SIKLÓÁGYAZÁSOK 37 A a csapágyház levegővel érintkező külső hőátadó felülete, m α hőátadási tényező, W/(m C) t a ház felületi felülete, C t 0 a környezeti hőmérséklet, C. A csapágyház külső sugárzó felülete: A π H L H/, ahol: H L a csapágyház magassága, a tengelyirányú hossza. A hőátadási tényező: ahol: v α 6 0 v, a levegőáramlási sebessége, értéke általában 0,5 m/s. Ha a csapágyház felülete által elvezetett hőmennyiség nem elegendő, akkor mesterséges hűtésről kell gondoskodni. Erre alkalmazzák a kenőolaj cirkulációs hűtését, ahol szivattyúval keringetjük a kenőolajat. A központi kenésnél két esetet különbeztetünk meg: a.) Ha az olaj túlnyomás nélkül lép be a csapágyba, ekkor az átfolyó olajmennyiség által elvitt hőmennyiség: P v P Q ρ c t-t, ol t ahol: P ol átfolyó olajmennyiség által elvitt hőmennyiség, W, Q természetes olajszükséglet, mm 3 /s, c az olaj fajlagos hőkapacitása J/g C, t a csapágy hőmérséklete, C, az olaj tárolótartály hőmérséklete, C, t t továbbá P v P P α A t -t W, ol t t t 0 ahol: t 0 környezeti hőmérséklet, C. b.) Ha a természetes olajmennyiség nem elegendő, akkor a többlet hűtőolaj-mennyiséget szivattyúval juttatjuk a csapágyba. A csapágy Q t teljes olajszükséglete két részből áll: a Q természetes olajszükségletből és a túlnyomást igénylő Q p mennyiségből: Q Q, ebből Q Q Q. t Q p p t Rácz Péter, SZE

34 38 JÁRMŰ- ÉS HAJTÁSELEMEK II. Q t a következő egyenletből számítható: P v Q Q ρ c t-t P. ol p.4.3. A csapágy olajszükségletének számítása A hordozóképes olajfilm előállításához szükséges, hogy a csap és a persely közé legalább egy minimális olajmennyiség bejusson..7. ábra: Az olajelfolyás számításához A bevezetett kenőolaj a résből oldalirányban elfolyik. A z tengely irányú w sebesség (.7. ábra): w η p z y hy. A csapágy két végén elfolyó elemi olajmennyiség: w r d dy dq z b/. A levezetéseket mellőzve és felhasználva a h = Δr(-ε cosυ) összefüggést: Q d 4 3 ωψ d b c 3 ε cos F ε, d. Csernavszkij szerint a statikusan terhelt álló csapágy esetére az olajtérfogat-áram: Q ψ ω d 3 q k, ahol q k az olajszükségletre vonatkozó tényező. A túlnyomás által szállított olajmennyiség: Rácz Péter, SZE

35 . SIKLÓÁGYAZÁSOK 39 Q p 3 3 ψ d p 0 q p. η b/d q p tényező nagysága: körbenfutó hornyos persely esetén: π/ 4, 5ε q p. úgynevezett táskás kialakítás esetén: q p k b/d c/d b/a- k 3. A k és k 3 tényezők meghatározása diagramok alapján történik. Hidrodinamikus hengeres csapágyak méretezésének menete Szilárdsági szempontok A csapágyazott tengelynél a csapátmérő (d) szabványos, b értéke pedig egész szám legyen. Ezekkel az adatokkal a tényleges p k és b/d értéket meg lehet határozni, így a tengelycsap szilárdságilag ellenőrizhető. A lehajlásból adódó deformáció: f, 5 p d k b E d 4 mm, ahol: p k a fajlagos csapágyhőmérséklet, MPa, E tengely anyag rugalmassági modulusa, MPa. A nyírásból származó deformáció: Beálló perselyű csapágynál: p b k f 0, 9 mm. E d f, 6 3 p d k b 0 E d 4 mm. A tengely lehajlásakor jelentkező szöghelyzet: ahol: α b tgα q, d ψ a hengeres tengelycsap és a csapágyfurat tengelyvonala által bezárt szög. A lehajlás következtében létrejövő legnagyobb excentricitás és a közepes excentricitás között a közelítő összefüggés: ε q ε max m, Rácz Péter, SZE

36 40 JÁRMŰ- ÉS HAJTÁSELEMEK II. ha q = 0, párhuzamos tengelyeknél ε max = ε m. A ψ relatív csapágyjáték meghatározása Ennek a tényezőnek a hatása a legjelentősebb a csapágy viselkedése szempontjából Vogelpohl szerint: ψ, v. Jellemzők ψ alsó értékei ψ felső értékei A csapágy anyaga Felületi terhelés Csapágyszélesség Megtámasztás jellege A terhelés módja lágy kicsi E (fehérfém) viszonylag nagy b/d 0,8 önbeálló forgó kemény nagy E (bronz) viszonylag kicsi b/d 0,8 merev álló.. táblázat: A ψ relatív játék alsó és felső határai A 0 C-on megvalósítandó csapágyjáték egy S tényező segítségével számítható, ahol S a persely anyagától és beépítési helyétől függ: 6 S t 0 C 0 0 ψ ü. Az S tényező értékeit táblázat tartalmazza. A felületi érdesség hatása A tervezésnél célszerű minimális résméretre törekedni, ennek egyik korlátját a felületek érdessége adja. Az általános gépépítésben célszerű, ha a tengelycsap érdessége R a 0,05 d μm, ahol d mm ben helyettesítendő. a.) Kis terhelésű csapágyakra: R a = 0,3.,5 (μm). b.) Nagyobb terhelésű és futáspontos csapágyakra: R a = 0,6.0,3 (μm). A legkisebb résméret értéke beálló perselyű csapágyaknál: R R f x h 0 max max 3. A legkisebb résméret értéke merev perselyű csapágyaknál, a deformációkat is figyelembe véve: R R f f x. h 0 max max Az x tényező helyes felvétele a megfelelő üzembiztonság érdekében fontos: kisméretű és kis terhelésű gépeknél:,,5 3. nagyméretű ágyazásoknál: 4. Rácz Péter, SZE

37 . SIKLÓÁGYAZÁSOK 4 A relatív excentricitás hatása Értékét célszerű ε min = 0,6 és ε max = 0,95 között tartani. Kis terheléskor ε ~ 0,6, míg nagy terhelésű, kényszerolajozású csapágy esetén ε ~ 0,7 betartására kell törekedni. Szokásos a csapágyterhelési szám korlátozása is 0,8 < Φ < 0 határ között, ami kb. az ε korlátozásának felel meg. A tiszta folyadéksúrlódás megvalósítása A gyakori indítású gépek siklócsapágyainál lényeges az átmeneti és a tiszta folyadéksúrlódás határához tartozó fordulatszám. Meghatározása: n h ω π h π p η k h ψ φ h. A Vogelpohl által levezetett összefüggéssel a határfordulatszám gyorsan meghatározható: n h F. C η V h Az n h /min ben adódik, ha η t MPa s ban, a térfogatot dm 3 ben helyettesítjük. A C h tényező megfelelő kivitel és b/d = 0,5..,5 közötti érték esetén nek vehető. El kell végezni az ellenőrzést a tűrésmező szélsőértékeire is. A kenőképes olajfilm kialakulása szempontjából a lehetséges legnagyobb játék a veszélyes, a melegedés szempontjából pedig a legkisebb játék. Ezért a J min ra való ellenőrzéskor a közepes játék számításakor kiadódott t üzemi hőmérsékletnél 3 5 C kal nagyobb t, J max nál pedig 3 5 C kal kisebb t csapágyhőmérséklet felvétele a célszerű. Több hordozófelületű hengeres siklócsapágyak Ezeknek a megoldásoknak nagy előnye a rezgések kiküszöbölése, a nagyobb futáspontosság, a terhelhetőség tág határok közötti változtathatósága, nyugodt, zajtalanabb járás és emellett a tiszta folyadéksúrlódás kialakulása. Hátrányuk a perselynek és ezzel a csapágyszerkezetnek a többnyire költséges előállítása, valamint a súrlódási ellenállás nagyobb értéke és az ebből adódó nagyobb hőfejlődés, melegedés. Ha a tengelycsap rezgése az üzemi viszonyok következtében várhatóan csak egy síkban jöhet létre, akkor az ún. citrom furatú csapágy is megfelel. A több hordozófelületű csapágyak típusai közül legkönnyebben a citrom furatú persely gyártható. Ennek a típusnak a méretezése a kenéselmélet alapján csak közelítőleg végezhető el Változó terhelésű és fordulatszámú hidrodinamikus radiális csapágyak Két esetről beszélhetünk, az egyik, ha a csapágy terhelése állandó és a csap fordulatszáma sem változik. Ez a feltételezés az esetek jó részében a valóságot jól közelíti. A másik eset, ha a csapterhelés nagysága és iránya is állandóan változik, sőt legáltalánosabb esetben nemcsak a csap, hanem a persely forgásával is kell számolni. Minden mozgásvariáció visszavezethető arra az esetre, amikor csak a tengelycsap forog. Rácz Péter, SZE

38 4 JÁRMŰ- ÉS HAJTÁSELEMEK II. Feltétlen szükséges bizonyos csapágytípusoknál a mozgásviszonyok vizsgálata. Különösen fontos ez pl. belsőégésű motorok, dugattyús légsűrítők esetén. A változó terhelésű siklócsapágy esetén a csap középpontjának gyors sugárirányú mozgása következtében a kiszorító hatás miatt olyan nyomáseloszlás áll elő a kenőrésben, amely igen nagy terhelést tud felvenni, pl. dugattyúcsapszeg. A csapágyterhelési szám általános forgó mozgás esetén: F ψ, b d η ω e a kiszorító hatás következtében: F ψ v. b d dε η dt Instacionárius terhelésű siklócsapágy kenőrétegének nyomásfüggvénye: h x 3 p x h z 3 p z u u η 0 6η h x h t A differenciálegyenlet megoldása során kétszeres integrálással a nyomásfüggvényt, a harmadik integrálás után terhelésfüggvényt kapjuk a csapterhelési szám alakjában Hidrodinamikus axiális csapágyak elmélete és méretezése A szűkülő rés ezeknél a csapágytípusoknál a tengelytárcsa vagy a gyűrű célszerű kialakításával érhető el. Ilyen réskialakításokat az alábbi szerkezeti meggondolásokkal érhetünk el: merev, megmunkálással előállított szegmensekkel, beállítható vagy pedig magától beálló billenő szegmensekkel, az álló gyűrűben kialakított deformálódó futófelületekkel. Az elméleti megfontolások egy szegmensekből összeállított talpcsapágy egyik ferde síklapú, végtelen szélesnek feltételezett siklósarujára érvényesek. Rácz Péter, SZE

39 . SIKLÓÁGYAZÁSOK 43 Rácz Péter, SZE.8. ábra: A sebességeloszlás végtelen széles saru esetén A résméret egyenlete (.8. ábra): mx h h 0, ahol l h h l t tgβ m 0. A ferde síklapra az y = 0, u = - U és y = h, u = 0 peremfeltételek mellett a sebességfüggvény: h y U yh y h h h h h h U u. A nyomásfüggvény: 6 C h h h m ηu p x = 0 helyen h = h 0, így h h h m ηu C. Célszerű dimenzió nélküli számokat bevezetni: l x ξ és a' t h h h h a

40 44 JÁRMŰ- ÉS HAJTÁSELEMEK II. Így a nyomásfüggvény: p a ξ ξ a a ξ 6ηUl 6ηUl K p. h h 0 0 Lépcsős rés esete: x szakaszra x szakaszra h h h h 0 Ék alakú rés esete: h0 h h h 0 mx Ívelt rés esete: h h h h h h x /l' A síklap terhelhetősége, ha a szélességet b vel jelöljük, a nyomást a szélesség mentén állandónak tekintjük, továbbá h h 0 m, l x l x 0 h h F b px dx b ph dh. ax m h h0 F b ax 6ηUl K F. h 0 A kenőrésben a közepes olajnyomás: p k F ax b l l x l x 0 p(x)dx 6ηUl h 0 K F. A kenőolaj térfogatárama: Q dp h b - η dh h 0 3 l h Uh, ahol dp dh h h 0 l dp. dx Az elemi súrlódási erő nagysága: F s bl ηl h 0 4 a' ln 6 a' a'. Rácz Péter, SZE

41 . SIKLÓÁGYAZÁSOK 45 A súrlódási tényező nagysága: μ 4 6 ln a' F h a' a' h s 0 0 f(a'). F 6l 6l ax ln a' a' a' a' A Schiebel féle levezetés szerint a siklósaru terhelhetősége: F ax 5 F ax 6 m(l/b), Az m a kenőrés geometriai viszonyától függő szorzó. A közepes nyomásra a következő alakot vezette le: p k ηul 5 h 0 m(l/b) a a ln a. a Mivel az axiális és radiális csapágy nyomáseloszlását ugyanaz a differenciálegyenlet írja le, ezért mindkét csapágytípus terhelhetőségét megadó összefüggések között szoros hasonlóság áll fent. Ezért a számítási eljárás is azonos mindkét típus esetére. Axiális csapágyaknál a legszűkebb résméret (h 0min ) Drescher javaslata szerint: 3 3 d k h min (... ) mm. 400 A szükséges legkisebb résméret: h0 szüks (,..., 5 )h ill. δ h 0 min 0 /h szüks szüks. A hidrodinamikus axiális csapágyak méretezésekor diagramból keresendő ki egy adott b/l és egy h 0 /t viszonyhoz a p h k 0 k érték. A szegmensek közötti kenőhornyok területét figye- ηub lembe vevő tényező: zl πd A tényleges közepes nyomás: k d zl d 0, ahol z a szegmensek száma. p k F F ax ax. zbl πd b k A legkisebb résméret így: Rácz Péter, SZE

42 46 JÁRMŰ- ÉS HAJTÁSELEMEK II. k zlb ηu h. 0 F ax Továbbá meg kell határozni a súrlódási veszteséget, ahova a súrlódási tényező ismerete kell: μ p k ηu b és ebből k ηu ηuzl k k. p b μ k F ax Ezzel a súrlódási veszteségteljesítmény: P s μf U k ηu 3 πd F. ax k ax Az olajszükséglet nagysága: Q a' buh Ubh q a' A q 0 (a ) függvény diagramalakban áll rendelkezésre. A teljes z számú szegmenshez tartozó olajszükséglet: Q q zbuh 0 0. A csapágy a szokásos módon ellenőrizendő melegedésre is..5. Hidrosztatikus csapágyak elmélete.5.. Hidrosztatikus radiális siklócsapágyak Itt a nyomással bevezetett kenőanyag választja szét a felületeket, ennek a módszernek a gazdaságos alkalmazása az alábbi esetekben lehetséges: a.) Nagy pontosságú szerszámgépek és műszerek esetén, kis súrlódás és nagy merevség céljából. b.) Ahol a gördülőcsapágy drágább, viszont a siklócsapágy segédberendezéseinek költségei nem nagyok. c.) Kis súrlódás elérése esetén, ha gördülőcsapágy és hidrodinamikus csapágy nem alkalmazható. A hidrosztatikus csapágy súrlódási állapotát úgy vizsgáljuk, hogy párhuzamos sík siklófelületeket veszünk fel. Rácz Péter, SZE

43 . SIKLÓÁGYAZÁSOK ábra: Végtelen szélességű párhuzamos siklófelületpár A nyomásfüggvény a nyomásfüggvény differenciál egyenletének kétszeres integrálásából adódik (.9. ábra): p C x C. 3 h A sebességeloszlás nagysága: p 0 y u - y hy U. η a h A mozgó sík felület egységnyi szélességű felületére ható súrlódási erő: F s au h aτ η p x y 0 0. h Egységnyi szélességen átáramoltatott kenőanyag mennyiség: q h 0 udy Uh 3 h p 0 ηa. Tehát az egész teljesítményszükséglet: P s ηu a p h 0 F U p q s 0. h ηa 3 Hengeres hidrosztatikus csapágyak esetén keskeny perselyt kis fordulatszámú, aránylag nagy terhelésű csapágyak esetében célszerű készíteni, kerületi irányú nyomókamrával. Ekkor a külső terhelés: Rácz Péter, SZE

44 48 JÁRMŰ- ÉS HAJTÁSELEMEK II. F (a c)rd p. - cos (a c)rp sin 0 0 A tengelyirányban kifolyó olajmennyiség: dq 3 4 p h 0 r 3 3 Rd ψ p ( ε cos ) d 0. ηc ηc Széles csapágyak esetén a nyomókamrát tengelyirányban l hosszúságban lehet elhelyezni. A tengelyirányú sebességet zérusnak véve, az átáramló olaj mennyisége: A nyomás függvény: h dp q l. ηrd 3 p 0 ηq B ε, 3 lr ψ ahol a B(ε) függvénykapcsolat ismert és az értékek diagramból leolvashatók. A külső terhelés nagysága: F π/ 0 p( )rl cos d. Keskeny tömítőperemes hengeres siklófelületeket gyakran készítenek hidrosztatikus csapágypersely szerkezetek kialakításakor. Ebben az esetben a terhelés nagysága: F p b'd' p b' r sin. / 0 0 Az átfolyó olajmennyiség cm szélességen: q dp 3 h. η dx A teljes olajveszteség a tömítőperem középvonalának hosszúságán: b' r p h 0 q. 6ηc 3 Rácz Péter, SZE

45 . SIKLÓÁGYAZÁSOK 49 A szivattyúteljesítmény: 3 b' r p h 0 P qp. 0 6ηc A súrlódási ellenállás: F s du rω τ A η A η b' r c t t, dh h ahol A t a tömítőperem felülete. A súrlódási teljesítmény: P s F s rω ηr h ω b' r c. Így a csapágyteljesítmény: P sz 3 p h 0 ηr ω P P s 6ηc h b' r b' r c. Bevezetve a veszteségnyomaték fogalmát: T Psz. ω A résméret szerinti optimumhoz tartozó veszteségnyomaték: T h 4 b'/r. 3 b'/r sin /.5.. Hidrosztatikus axiális siklócsapágyak Párhuzamos felületek között folyadéksúrlódási állapotot csak úgy tudunk létrehozni, ha megfelelő mennyiségű és nyomású olajat táplálunk a felületek közé. Az alábbi ábrán erre látható egy példa, ahol a tengely irányában furaton keresztül jut be az olaj a kenőtáskába. Rácz Péter, SZE

46 50 JÁRMŰ- ÉS HAJTÁSELEMEK II..0. ábra: Egy hidrosztatikus axiális csapágy kivitele Ha kellő mennyiségű olajat sajtolunk be, akkor a felületek szétválnak és h 0 résméret alakul ki. Vizsgálatunknál tételezzük fel először, hogy a csap nem forog, azaz U = 0, ekkor a sugárirányú sebesség (.0. ábra): w η dp dr y hy, amelyből egy r sugarú kör mentén kifolyó olaj mennyisége: Q h dp h rπ wdy rπ y hy dy rπ η dr 6η y 0 0 h 3 dp dr. A nyomásfüggvény: p 6ηQ r - ln. 3 πh r A kenőpárnában a belső nyomás r = r 0 helyen legyen p 0 ekkor: Rácz Péter, SZE

47 . SIKLÓÁGYAZÁSOK 5 6ηQ p - ln 0, 3 πh r0 r A két nyomásfüggvényt egymással elosztva: r ln p p r 0. r ln r 0 A tengelyirányú erő nagysága: F ax 3ηQ h 3 r r 0, ill. Q F h ax. 3η r r 3 0 A súrlódási erő nagysága: A súrlódási nyomaték: r rω πηω 3 3 F τda η πrdr r r. s 0 h 3h r0 T s r r ηω π 3 π ηω 4 4 rππτrd r dr r r. 0 h h r0 r0 A súrlósási tényező: μ πηω 3 3 r r F 3h πωh r r s 0. F 3ηQ 9Q ax r r r r h A súrlódási teljesítmény: P s π ηω 4 4 T ω r r. s 0 h A szivattyú teljesítményszükséglete: P sziv 3 3 F ln r /r F h F h ln r /r ax 0 ax ax 0 p Q. 0 r r π 3ηr r 0 0 3πη r r 0 Az együttes teljesítményigény: Rácz Péter, SZE

48 5 JÁRMŰ- ÉS HAJTÁSELEMEK II. P P s P sziv. Az eddigiekben azt feltételeztük, hogy a két siklófelület nem mozdul el egymáshoz képest u = 0. A valóságban viszont a relatív elmozdulás befolyásolja az összefüggéseket..6. Siklócsapágyak anyagai.6.. A csapágyházak, tengely és tengelycsapok anyaga Csapágyházaknál az öntöttvas vagy acélöntvény különböző minősége jön számításba. Kisebb szilárdsági követelmény esetén könnyűfémből, alumínium ötvözetből is gyárthatóak. Egyedi kialakítás esetén hegesztett acélházak gyártása is indokolt. A csap a tengely megfelelően kialakított része, hajlítást, csavarást, vagy összetett igénybevételt szenved. Kis vagy közepes terhelés esetén a szénacélok, míg nagy terhelésnél nagy szilárdságú ötvözött acélok jöhetnek számításba. Ötvözők lehetnek a nikkel, a króm. A csap felületét a követelményeknek megfelelően simára munkálják, köszörülik vagy tükrösítik, a kopásállóság növelésére felületi keményítő eljárásokat írnak elő, esetleg a kifáradási határ növelése céljából a felület görgőzése is szokásos..6.. A csapágyanyagokkal szemben támasztott követelmények A csapágyanyagokkal szemben támasztott követelmények: jó siklási tulajdonságok, alakíthatóság, beágyazó képesség, hővezető képesség, szilárdsági követelmények: nyomószilárdság, fáradás bírás szempontjából helyes, konstrukció kialakítás, korrózióval szembeni ellenállás, technológiai tulajdonságok: az anyag jól önthető és megmunkálható legyen. A nagyobb szilárdságú és keménységű ötvözeteket bélés nélkül is lehet használni, ezek a csapágypersely ötvözetek Csapágypersely és csapágy-bélés anyagok Csapágyperselyek gyártásához a leggyakrabban a következő anyagok használatosak: ónbronzok, vörösötvözetek, alumíniumbronzok, alumínium csapágyötvözetek, különleges sárgarezek, öntöttvas, szinterfémek, porfémből gyártott csapágyfémek, műanyag csapágypersely anyagok: o műgyanta alapú vázanyaggal erősített, hőre keményedő műanyagok, o poliamidok, hőre lágyuló nagy molekulasúlyú polimer anyagok, o teflonok, o gumi, o műszén, o üveg, finomkerámiai anyag o fa. Rácz Péter, SZE

49 . SIKLÓÁGYAZÁSOK 53 Csapágy-bélés ötvözeteknek nevezzük azokat a kis szilárdságú anyagokat, amelyeket csak nagy szilárdságú csapágycsészebélésként lehet alkalmazni. Leggyakrabban alkalmazott anyagfajták: ónalapú csapágyfémek, ólomalapú csapágyfémek, ólombronzok, kadmiumötvözetek, horganyalapú csapágyfémötvözetek..7. Siklócsapágyak szerkezeti kialakítása.7.. Radiális csapágyak persely és szerkezet kialakításai A siklócsapágy leglényegesebb része a persely, amely érintkezik a forgó tengelycsappal, azt megtámasztja és gondoskodik az olaj hozzávezetéséről és szétosztásáról. Az élen való fölfekvés elkerülésére beálló perselyt kell alkalmazni... ábra: Beálló gömbfelületű persely A persely 8-0 szögelfordulást tud felvenni és kismértékű tengelyirányú terheléssel is terhelhető. Készülhet osztott és osztatlan kivitelben. A házba fixen beépített perselyek készülhetnek egy anyagból, de a támasztópersely bélésfémmel van kiöntve. A merev perselynél gondoskodni kell az elfordulás elleni biztosításról és az olajelosztásról. Szokásos módszer a csapágyfedél és a persely közé behelyezett rövid csődarab vagy hengeres szeg is. Ha két anyag alkotja a perselyt, lényeges feladat a bélésfém és a támasztócsésze megbízható kötését elérni. A bélést öntéssel viszik fel. A bélésfém és a támasztócsésze között alakzáró kötés, vagy anyagzáró kötés alkalmazása lehetséges. Néhány mikrométer vastagság esetén elektrolitikus bevonás alkalmazható. A bronzpersely vastagsága bélésfém nélküli perselyeknél: v = 0,04d + 4 mm (d a furat átmérő). Rácz Péter, SZE

50 54 JÁRMŰ- ÉS HAJTÁSELEMEK II. A csapágycsésze vastagsága (d b a csésze belső átmérője): v = 0,d b acél, acélöntés és bronz esetén, v = 0, 0,4d b öntöttvas esetén... ábra: A persely siklófelületének kialakítása A radiális csapágyak szerkezeti kialakítását tekintve a következő szempontok szerint csoportosíthatóak:.) Megtámasztásuk és megfogásuk alapján: állócsapágy, függőcsapágy, falicsapágy vagy konzolos csapágy..) A szerelés módja szerint: osztatlan, tengelyirányban szerelhető, osztott, sugárirányban szerelhető. 3.) Persely kialakítás alapján: merev, beálló. 4.) Alkalmazási cél szerint: általános gépépítés csapágyai, meghatározott feladatot megoldó csapágyak..7.. Osztatlan vagy szemcsapágyak Zsírkenésre, kis fordulatszámra használatos a bronzperselyes csapágy. A perselyt akadó - vagy kötőillesztéssel erősítik a csapágyház öntvénybe (.3.a ábra). Lemezszerkezet esetén, Rácz Péter, SZE

51 . SIKLÓÁGYAZÁSOK 55 emelőgépekben használható a csavarral felerősíthető peremes szemcsapágy bronzpersellyel vagy anélkül is öntöttvas házzal (.3.b ábra). A szemcsapágyak egyszerű és olcsó kivitelűek, de kopás esetén a perselyt cserélni kell..3. ábra: Szemcsapágyak A szemcsapágyhoz hasonló a peremes vagy pajzscsapágy. Osztatlan kivitelű, villamos motorok csapágyazására használják. Szerszámgépek főorsóinak ágyazására is alkalmasak az osztatlan csapágyak. Ide általában utánállítható, hengeres furatú és kúpos palástú megoldást terveznek Osztott, merev perselyű csapágyak Két fő típus létezik: merev perselyű és beálló perselyű. Mindegyik létezik csepegtető kenéssel, gyűrűs kenéssel és központi olajozással. Rácz Péter, SZE

52 56 JÁRMŰ- ÉS HAJTÁSELEMEK II..4. ábra: Álló, osztott, merev perselyű csapágy A legegyszerűbb osztott kivitel a merev perselyű állócsapágy (.4. ábra). Az osztás síkját az erőhatásra merőlegesen kell felvenni. A leerősítő csavarokat úgy méretezhetjük, mintha a csapágyra ható terhelés felfelé működne. A persely kopása utánállítható. A csapágyfedelet hengeresre vagy gömbfelületűre vesszük. Felül, középen furatot készítünk a kenőanyag bevezetésére Osztott, beálló perselyű csapágyak Előfordulhat, hogy a csapágypersely és a tengelycsap hossztengelye egymással szöget zár be. Ekkor az élfelfekvés miatt a széleken megszűnhet a folyadéksúrlódás. Ha élfelfekvés nem is következik be, akkor is megváltozik a nyomáseloszlás. Ez úgy kerülhető el, hogy a perselyt beállási lehetőséggel tervezik meg. Ez azt jelenti, hogy a perselyeken felül és alul a tengely középpontjából húzott sugárral gömbfelületet alakítunk ki, ez megengedi a persely beállását. Példaként említhetők az egyszerű fehérfém bélésű, csepegtető kenésű, beálló perselyű csapágyak. Létezik olyan megoldásuk is ahol fogaskerék-szivattyú szállítja a szükséges kenőolaj mennyiséget Belsőégésű motor-csapágy Általában kétféle perselytípus van, az egyik, ahol az aránylag vastag acélcsészébe öntik bele a bélésfémet. A másik kivitelnél igen vékony acéllemez hordja fel a siklófelületet adó csapágyfémet, ez a lemezpersely. Rácz Péter, SZE

53 . SIKLÓÁGYAZÁSOK ábra: Belsőégésű motor főcsapágya A.5. ábra álló elrendezésű motorcsapágyat szemléltet. A persely vastag acélcsészéből és ebben egy vagy több rétegű bélésfémből áll. A bélésfém anyaga a dízelmotorok esetében ólombronz. A sokrétű követelmények kielégítésére szolgálnak a többrétegű csapágyperselyek. Benzinüzemű motorok esetében használatos a lemezpersely. A könnyűfém futófelületű kivitelnél a lemezre hengerléssel plattírozott alumínium ötvözetet visznek fel Vasútijármű-csapágy Vasúti kocsik, mozdonyok csapágyazására használják az Isothermos típusú csapágyat. Az olajat a tengelyvégen lévő szórókar szállítja. A kenés igen jó, üzeme nyugodt. 0 km/h sebességnél az üzemi hőmérséklet C-kal nagyobb a környezetinél. A tervezésnél szokásos jellemzők: b/d =,,5, p = 4 N/mm. Mára viszont a siklóágyazások háttérbe szorultak a vasúti üzemben Önkenő csapágyak A kenőanyag közvetlenül a súrlódó elemek egyikéből jut az elmozduló felületek közé. Három típus különböztethető meg: műanyag persely töltő kenőanyaggal, műanyag-bronz persely kenőanyaggal töltött bemunkálásokkal, olajjal itatott szinterfém persely. Rácz Péter, SZE

54 58 JÁRMŰ- ÉS HAJTÁSELEMEK II Műanyag perselyű csapágy.6. ábra: Porfém perselyek beépítése Két változat lehetséges: vagy tömör műanyag persely készítünk, vagy fémperselybe műanyag fóliát mint bélést használunk..7. ábra: Műanyag persely rugalmas alakváltozása Méretezésekor ha feltételezzük, hogy a tengelycsap és a fémház merev, az F terhelés a műanyag perselyt υ középponti szöghöz tartozó ívhossz mentén deformálja (.7. ábra): Δs( ) e cos Δr Δr ε cos A nyomásfüggvény: Δs Δr p( ) E ε cos E. s s Rácz Péter, SZE

55 . SIKLÓÁGYAZÁSOK 59 A legnagyobb nyomás: Δr max s p E ε ahol (υ=0). A felfekvéshez tartozó középponti szög: Δr arccos arccos. e ε A felületi terhelés: F Δr p E ε arccos, b d s ε ε s p meg ε. meg Δr E A megengedhető csapágyterhelés: F meg b d p meg b d Δr s E ε meg arccos ε meg ε meg..8. Néhány hidrodinamikus axiális csapágyszerkezet A legtöbb esetben az axiális megtámasztás mellett a tengelyt radiális irányban is vezetni kell. A.8. ábra ilyen szerkezetet szemléltet..8. ábra: Radiális és axiális megtámasztást adó csapágy Rácz Péter, SZE

56 60 JÁRMŰ- ÉS HAJTÁSELEMEK II. A tengely végén van a függesztett axiális megfogás, a csapágyház harangalakszerű kiképzése miatt nevezik a konstrukciót harangcsapágynak is. Függőleges tengelyelrendezés vízturbinák, villamos generátorok, vízszivattyúk esetén szokásos. Rácz Péter, SZE

57 3. GÖRDÜLŐCSAPÁGYAK A gördülőcsapágy az egyik leggyakrabban alkalmazott gépelem, ami szinte valamennyi forgómozgást végző gép és berendezés nélkülözhetetlen alkatrésze. A különböző szerkezeti kialakítású gördülőcsapágyakat a XIX. század második felében, illetve az 900-as évek elején fejlesztették ki. Általános elterjedésük azonban csak a gördülőcsapágy-gyártó üzemek kialakulásával indulhatott meg, amikor is a gördülőcsapágyakat jó minőségű és nagy tisztaságú anyagból, nagy pontossággal kezdték gyártani, biztosítva ezzel a terhelés alatti elmozdulás legkedvezőbb feltételeit. 3.. A gördülőcsapágy feladata és tulajdonságai A gördülőcsapágy relatív mozgást lehetővé tevő szerkezet, mely forgó vagy lengő mozgást végző, erőátvitelt biztosító alkatrészek, pl. tengelyek, csapok megtámasztására, vezetésére szolgál. A gördülőcsapágyak tulajdonságai: - terhelésátadást gördülőmozgással végzik, belső súrlódásuk kicsi, a gördülő ellenállásuk gyakorlatilag a fordulatszámtól független, - kis súrlódás miatt egyszerű és kismértékű a kenésigényük, - forgásértelmük tetszőleges, - karbantartási igényük kicsi, - nemzetközileg szabványosított, kereskedelmi áruként gyorsan pótolható, cserélhető gépelemek, - dinamikus hatásokra érzékenyek, - szinte kizárólag osztatlan kivitelűek, ezért alkalmazásuk korlátozott, - szilárd szennyeződésre (por-, fémszemcse) érzékenyek, - rezgéskeltő hatásra érzékenyek és a változó terhelések miatt zajosak. 3.. Gördülőcsapágyak szerkezeti kialakítása A gördülőcsapágyak jellemzően két gyűrűből, vagy két tárcsából állnak, e két elem között kosárral egybetartott, egyenlő osztásban, golyók vagy görgők helyezkednek el. A kosár feladata még a gördülőelemek vezetése is. A gördülőcsapágyakat szokás egy-, vagy két oldalon zártan, tömítéssel is gyártani. A gördülőcsapágyak gyűrűi, tárcsái acélból készülnek, a gördülőelemek tükrösítettek és anyaguk edzett acél. A kosárszerkezet készülhet acélból, sárgarézből, gömbgrafitos vasöntvényből, könnyűfémből vagy műanyagból. A porvédő elemek anyaga acéllemez vagy hőálló gumi lehet. Bider Zsolt, SZE

58 6 JÁRMŰ- ÉS HAJTÁSELEMEK II. 3.. ábra: Az egysorú mélyhornyú golyóscsapágy szerelése Szerelés előtt a csapágyalkatrészeket méret szerint összeválogatják, így pl. egy csapágyon belül a gördülőelemek átmérője közötti különbség az úgynevezett csoporttűrés nem lehet nagyobb, mint 0, m. A szerelés módja a csapágy szerkezeti kialakításától függ. A 3.. ábra példaképpen egysorú, mélyhornyú golyóscsapágy szerelését mutatja be. A szerelés után a csapágyakat demagnetizálni kell, mert a mágnesség vonzaná a vaskopadékot, ez pedig a csapágy idő előtti tönkremenetelét okozná. A gördülőcsapágyak általában zsírkenésűek, ritkábban olajkenésűek. 3.. ábra: Az egysorú mélyhornyú golyóscsapágy geometriai kialakítása Egy mélyhornyú golyóscsapágy geometriai kialakítását és jellemző belső méreteit a 3.. ábra mutatja. A csapágy közép- vagy osztókörátmérője a gördülőpálya-átmérők számtani közepe, ami jó közelítéssel a furat-, illetve palástátmérőből is számítható: D m =0,5(D p +d p )0,5(D+d) A külső és belső gördülőpálya, valamint a gördülőelem között értelmezhető a gördülőpálya és a gördülő elem simulása: f k =r k /d g és f b =r b /d g Mélyhornyú golyóscsapágyak esetében általában f k = f b =0,5-0,5. Bider Zsolt, SZE

59 3. GÖRDÜLŐCSAPÁGYAK 63 Fontos geometriai jellemző a csapágy radiális hézaga, ami szintén a geometriai méretekből számítható: Hr=Dp-dp-dg A csapágyak további fontos jellemzője az úgynevezett hatásvonal, amely az az egyenes, amelynek irányában a gördülőelem az erőt az egyik gyűrűről a másikra átviszi. A hatásvonal és a csapágy forgástengelyére merőleges sík által bezárt szög a hatásszög. A hatásvonal iránya, illetve a hatásszög nagysága elsősorban a csapágy szerkezeti kialakításától függ, de kis mértékben a csapágyra ható terhelés is befolyásolja. A hatásszög a csapágy egyik legfontosabb jellemzője, mert ettől függ a csapágy belső erőjátéka, ami megszabja, hogy a csapágy milyen irányú erők felvételére alkalmas. A 3.3. ábra mélyhornyú golyóscsapágy hatásvonalát és hatásszögét () mutatja tiszta radiális és tiszta axiális terhelés esetén ábra: Az egysorú mélyhornyú golyóscsapágy hatásvonala és hatásszöge A csapágyak készülhetnek tömített kivitelben is. A tömített csapágyak egyik, vagy mindkét oldalán védőlemez vagy védőtárcsa van. A kétoldalt tömített csapágyakat gyárilag töltik fel kenőzsírral, üzem közben utánkenést nem igényelnek, velük gondozást nem igénylő ágyazások készíthetők. A védőtárcsák, más néven porvédő lemezek lágyacél lemezből készülnek és nem súrlódó tömítések. A tömítőtárcsa anyaga gumi, ami csapágyba szerelve súrlódó tömítésként működik. A tömítőtárcsás csapágyak határfordulatszáma a gumitárcsa súrlódása miatt mintegy 30%-kal kisebb, mint a porvédő lemezes csapágyaké. A tömített csapágyakat olyan helyeken kell alkalmazni ahol, ahol a megfelelően hatásos tömítés helyszűke miatt nem alakítható ki, vagy a csapágy utánkenése nem biztosítható Gördülőcsapágyak típusai A különböző kialakítású gördülőcsapágyakat legáltalánosabban a hatásvonaluk szerint lehet csoportosítani, melyet szokás a felvett terhelés iránya szerinti besorolásnak is nevezni. További csoportosítási lehetőségek a gördülő testek alakja szerinti, illetve a beálló képességük szerinti csoportosítás. Bider Zsolt, SZE

60 64 JÁRMŰ- ÉS HAJTÁSELEMEK II Gördülőcsapágyak osztályozása A terhelés iránya szerint: a) Radiális csapágyak (hordozó csapágyak), melyek a forgástengelyre merőleges erőket vesznek fel, bár legtöbbjük kisebb axiális terhelés felvételére is alkalmas. A kis hatásszögű csapágyak sorolhatók ide, <0..5 b) Ferde hatásvonalú csapágyak, radiális terhelés felvétele mellett jelentősebb axiális terhelés felvételére is alkalmasak. Hatásszögük: 0..5<< c) Axiális csapágyak (támasztócsapágyak) vagy más néven tárcsáscsapágyak, melyek a tengelyirányú erőket veszik fel. Hatásszögük: >50..60, így egyes típusok kis mértékű radiális terhelés felvételére is alkalmasak. A szakirodalom egyes esetekben a radiális és a ferde hatásvonalú csapágyakat egységesen gyűrűscsapágyaknak is nevezi. A gördülőtestek alakja szerint: a) golyósak b) görgősek (hengergörgős, tűgörgős, hordógörgős, kúpgörgős, rugógörgős) Szerkezetük szerint a csapágyak lehetnek: a) merevek b) önbeállók Radiális és ferde hatásvonalú, vagy gyűrűs golyóscsapágyak A radiális golyóscsapágyak a fő radiális terhelésükön kívül, típustól függően kisebb-nagyobb axiális terhelést is fel tudnak venni. A 3.4. ábra különféle radiális golyóscsapágyakat szemléltet ábra: Radiális és ferde hatásvonalú golyós csapágyak Bider Zsolt, SZE

61 3. GÖRDÜLŐCSAPÁGYAK 65 a) Mélyhornyú golyóscsapágy (3.4. ábra a-b.) Az egysoros kivitel egyszerű felépítésű, leggyakoribb típus. Radiális- és mindkét irányú axiális terhelést is fel tud venni. Létezik egy és kétoldali porvédő lemezes (Z, Z) és gumitömítőtárcsás (RS, RS) kivitelben. (Szennyeződés bejutástól és kenőzsír kijutástól védettek). A kétsoros kivitelű ritkábban használatos. Az egysoroshoz képest nem dupla a teherbírása, de a rezgéskeltő hatás kisebb. Szennyezett helyeken pl. mezőgazdasági gépekben is használják. b) Vállcsapágy (3.4. ábra c.) Egysoros kivitelben készül. Külső gyűrűje aszimmetrikus, azaz egyvállas. A csapágy hatásszöge kicsi, határfordulatszáma nagy. Radiális- és egyirányú axiális terhelést tud felvenni. Gyakran párosával, szembefordítva építik be, hogy a mindkét irányú axiális terhelést felvegyék. Viszonylag kis méretekben készül, kb. 30 mm átmérőig. c) Beálló golyóscsapágy (3.4. ábra d.) A külső és belső gyűrű tengelyvonalánál szögelhajlás lehetséges. Külső gyűrűjének belső felülete gömbfelület, a furata hengeres, vagy kúpos kivitelű. Fészekfurat és tengelycsap szögeltérésére lazább az előírása (0,04-0,05 rad). Elsősorban radiálisan terhelhetők, de alkalmas mindkét irányban ható kisebb axiális erő felvételére is. A rossz simulás miatt a külső gyűrű és a gördülőelem érintkezése szilárdságtanilag kedvezőtlen, ezért a csapágy teherbírása csak mintegy kétharmada a hasonló méretű mélyhornyú golyóscsapágyénak. A súrlódási viszonyok viszont kedvezőek, ezért határfordulatszámuk nagy. Alapkivitelben sajtolt acéllemez kosárral készülnek, de beszerezhetők sárgaréz kosárral is. Hosszú tengelyek ágyazására, mezőgazdasági gépek csapágyazására használják. d) Ferdehatásvonalú egysoros golyóscsapágy (3.4. ábra e.) Az egy golyósoros kivitelű csapágyak egyirányú axiális terhelést is fel tudnak venni. A hatásszögük 5 40, de legelterjedtebben a 40-os hatásszögű csapágyakat használják. Az egysoros kivitelűek beépítése esetén a csapágyakra ható radiális terhelésből származó járulékos axiális erőt a másik csapágy veszi fel, és megfordítva. A csapágyak méretezésekor ezeket a járulékos axiális terheléseket is figyelembe kell venni. A csapágyak gyűrűszélesség-tűrései lehetővé teszik ezen csapágyak tetszőleges párosítású, egymás melletti beépítését. A tandem-elrendezés esetén, ugyan nagy, de csak egyirányú axiális erővel terhelhető. Ebben az esetben az axiális erő egyenletesen oszlik meg a két csapágyon. Pontos tengelyirányú vezetést igénylő helyeken, fogaskerék-hajtóművekben, szerszámgépekben, személygépkocsik kerékcsapágyazásánál használatosak. e) Ferdehatásvonalú kétsoros golyóscsapágy (3.4. ábra f.) Ezek a csapágyak radiális és kétirányú axiális terhelést is fel tudnak venni, valamint nyomatékkal is terhelhetőek. A hatásszögük 3 vagy 45. Szintén a pontos tengelyirányú vezetést igénylő helyeken, fogaskerék-hajtóművekben, szerszámgépekben, személygépkocsik kerékcsapágyazásánál használatosak. f) Négypont érintkezésű golyóscsapágy (3.4. ábra g.) A hatásszögük 35, így a radiális terhelés mellett mindkét irányban ható axiális erővel is terhelhetők. Készülhet osztott külső, vagy osztott belső gyűrűvel, mint az ábránk is mutatja. Az osztott külső vagy belső gyűrű több golyó elhelyezését teszi lehetővé, ebből következik a csapágy nagy teherbírása. g) Y-csapágy (3.4. ábra h.) Bider Zsolt, SZE

62 66 JÁRMŰ- ÉS HAJTÁSELEMEK II. Külső gyűrűje gömbfelületű, a belső gyűrűje pedig széles. Mindkét oldalán tömített kivitelű. Szögeltéréses ágyazásoknál alkalmazható. Mezőgazdasági gépekben gyakori Radiális görgőscsapágyak A radiális görgőscsapágyak a golyóscsapágyakhoz képest nagyobb terhelhetőségűek, és a dinamikus igénybevételekre is alkalmasak. Legtöbb típusuk egysoros, de a henger- és hordógörgősek kétsoros kivitelben is készülnek. A különféle radiális görgőscsapágyakat a 3.5 és 3.6 ábrák szemléltetik ábra: Hengergörgős csapágyak 3.6. ábra: Radiális görgős csapágyak a) Hengergörgős csapágyak (3.5. ábra) A hengergörgős csapágyak nagyobb teherbírásúak, mint a radiális golyóscsapágyak. Nagy fordulatszámmal üzemeltethetők. Szétszedhetők, ezért a be- és kiszerelésük könnyebb. Az NU (3.5. ábra a.) és N (3.5. ábra b.) jelű csapágyaknak csak egyik gyűrűjüknél van váll, így azok csak radiálisan terhelhetők. Az NJ (3.5. ábra c.) és NUP (3.5. ábra d.) típusok egy-, illetve két irányból fel tudnak venni bizonyos nagyságú axiális terhelést is. Bider Zsolt, SZE

63 3. GÖRDÜLŐCSAPÁGYAK 67 A kétsoros hengergörgős csapágyak (3.5. ábra e.) nagy futáspontosságúak, rezgésekre nem érzékenyek és nagy terhelhetőségűek. Ma már gyártanak kereszthengergörgős (3.5. ábra f.) kivitelt is, melyet nagy terhelésű, csapágyazásokhoz ajánlják. Radiális-, kétirányú axiális- és nyomatékterhelést is fel tud venni. b) Tűgörgős csapágyak (3.6. ábra a.) Kis átmérőjű, de hosszú hengergörgőkkel ellátottak. Radiális helyigényük kicsi. A kosárszerkezettel rendelkezők magas fordulatszámon is üzemeltethetők. Belső, vagy külső gyűrű nélküli kivitel pontos beépítési hely kialakítást igényel. Csak radiálisan terhelhetők. c) Kúpgörgős csapágyak (3.6. ábra b-c.) Csonkakúp alakú gördülőelemek a külső és belső gyűrű kúpfelületén gördülnek, ígyvalósul meg a vonalérintkezés a futópályák és a gördülőelemek között. A gördülőfelületek alkotóvonala és a gördülőelemek forgásközépvonala egy pontban, a tengelyvonalon metsződnek, így jön létre a tiszta gördülés (3.6. ábra b.). A gördülőelemsort a belsőgyűrűn kialakított pálya vezeti meg, a külső gyűrű pedig levehető. A csapágy hatásszöge a külső gördülőpálya félkúpszögével egyezik meg ami általában 0 8 között van. A radiális terhelés mellett, egyirányú jelentős nagyságú axiális terhelést is fel tud venni. Alkalmazáskor párosával, egymással szembefordítva építik be, így kétirányú axiális terhelést is fel tudnak venni. Ugyanakkor a kúpgörgős csapágyak is készülhetnek többsoros kivitelben, ekkor a közös belső gyűrű és a közös külső gyűrű ellentétes elrendezésű. A kúpgörgős csapágyak szétszedhetők, ezért beszerelésnél a csapágyhézagot be kell állítani, azaz a csapágyat elő kell feszíteni. A megfelelő előfeszítés növeli az ágyazás merevségét. További kedvező tulajdonságuk, hogy kopás esetén a csapágyhézag utánállítható. Nagy terhelésű és mindkét tengelyirányban adott játékkal rögzített tengelyek csapágyazására az egyszerű kúpgörgős csapágy helyett a párosított egysorú kúpgörgős csapágypárt lehet beépíteni. Ezek a csapágyak szerelési - és beállítási hibákra nem érzékenyek, pontos axiális tengelyvezetést biztosítanak, nagy axiális és radiális teherbírásúak, egyszerű a karbantartásuk és kenésük. A kúpgörgős csapágyak jellemző alkalmazási területei: járműkerék csapágyazás, hajtóművek- és szerszámgépek ágyazása. d) Beálló görgőscsapágyak (3.6. ábra d.) Hordó alakú gördülőelemekkel, hengeres vagy kúpos tengelyfurattal készülnek, egysoros vagy kétsoros megoldással. A nagymértékű radiális terhelés mellett az egysoros kivitel kisebb-, a kétsoros kivitel nagyobb axiális terhelést is fel tud venni. Nagy terheléseknél fellépő nagy súrlódás miatt kis fordulatszámnál alkalmazhatók. Nagy dinamikus terhelésekre is kiválóan alkalmasak. Egysoros csapágy belső gyűrűjénél a gördülőtestek két oldali vállal megtámasztottak, a kétsorosak belső gyűrűjén pedig a gördülőelemsorok között vezető vállkiképzés van. A korszerű csapágyaknál a vezető vállak helyett tömör üvegszállal erősített poliamid kosárszerkezetet alkalmaznak, és a csapágy még jobban terhelhető. Alkalmazásuk: emelőgépekben, hengerművekben, szállítógépekben, stb. e) CARB csapágyak (3.6. ábra e.) A hengergörgős és a beálló görgős csapágy jó tulajdonságait egyesíti a legújabb fejlesztésű SKF-csapágy, az úgynevezett CARB csapágy, amelyik a hengergörgős csapágy viszonylag nagy teherbírását és magas határfordulatszámát egyesíti a beálló görgős csapágy szerelési hibákkal szembeni érzéketlenségével. Előnyösen lehet alkalmazni olyan helyen, ahol a nagy terhelés és a szerelési szöghiba mellett magas Bider Zsolt, SZE

64 68 JÁRMŰ- ÉS HAJTÁSELEMEK II. hőmérséklet miatt jelentősebb hőtágulásokkal is számolni kell, mint például a papírgyártó gépsorok szárítóhengereinek vagy hengerműhengereinek csapágyazásai Axiális vagy tárcsás golyóscsapágyak A 3.7. ábra négy különböző típusú axiális golyóscsapágyat szemléltet. A golyós tárcsáscsapágyak túl nagy terheléseket és erős dinamikus hatásokat nem tudnak felvenni ábra: Axiális csapágyak a) Egyfelé ható axiális golyóscsapágy (3.7. ábra a.) A két tárcsa egyike a tengelytárcsa, a másik pedig a fészektárcsa, a golyósort a lemez kosárszerkezet fogja össze. A fészektárcsa átmérője néhány tized mm-rel nagyobb, mint a tengely tárcsa átmérője. Szerelése egyszerű mert három részre szétszedhető, és így a tárcsák külön-külön építhetők be. A csapágy hatásszöge 90, ezért radiális erővel nem terhelhető. Egy csapágyazáson belül a radiális terhelés felvételére külön radiális csapágyat kell beszerelni. Ezek a csapágyak kis fordulatszámon üzemeltethetők. b) Kétfelé ható axiális golyóscsapágy (3.7. ábra b.) A kétsoros axiális golyóscsapágyak kétirányú axiális erővel terhelhetők és nagyobb fordulatszámnál is alkalmazhatók, de mivel a kétsoros axiális golyóscsapágy hatásszöge is 90, radiálisan ez a csapágy sem terhelhető. A fészektárcsák és a golyós kosarak megegyeznek a megfelelő egyirányú terhelésre készült csapágyak alkatrészeivel. c) Beálló axiális golyóscsapágy (3.7. ábra c.) Mind az egyfelé ható, és mind a kétfelé ható axiális golyóscsapágy készülhet beálló fészektárcsával is, a gyártási és szerelési hibák kiegyenlítésére. A terheletlen beálló fészektárcsa befeszülésre hajlamos, ezért célszerű ezeket a csapágyakat axiálisan előfeszíteni. d) Ferdehatásvonalú kétsoros axiális golyóscsapágy (3.7. ábra d) Kétirányú nagy axiális erővel terhelhetők, illetve mivel a ferdehatásvonalú kétsoros axiális golyóscsapágy hatásszöge 60, így radiálisan is terhelhető, sőt nagyobb fordulatszámnál is alkalmazhatók, azaz a határfordulatszáma viszonylag magas. Fő alkalmazási területe a szerszámgépipar. Bider Zsolt, SZE

65 3. GÖRDÜLŐCSAPÁGYAK Axiális vagy tárcsás görgőscsapágyak a) Axiális görgős és tűgörgős csapágy (3.7. ábra e-f.) A kis helyszükséglete mellett merev csapágyazást biztosít. Nagy axiális teherbírású, de radiálisan nem terhelhető, viszont axiálisan a lökésszerű terhelésekre is érzéketlen. Az axiális kéttárcsás görgős csapágyakban a gördülőelem kúpgörgő is lehet. A hengergörgők több sorban is elhelyezkedhetnek a kosárszerkezetben. A csapágy kialakításából következik, hogy a görgő a gördülés mellett csúszik is, ezért kicsi a határfordulatszáma, kb csak fele, mint a hasonló méretű axiális golyós csapágyaké. A csapágy tárcsák nélkül is beépíthető, tehát mint görgős koszorú működik, ekkor a kosarat a gördülőelemek vezetik. Egy csapágyazáson belül a radiális terhelés felvételére ezen csapágy alkalmazásakor is külön radiális csapágyat kell beszerelni. b) Axiális beálló görgőscsapágy (3.7. ábra g.) A fészektárcsa gördülőpályája gömb felületű, amelyre aszimmetrikus hordógörgők illeszkednek. Kifejezetten nagy axiális terhelések felvételére készült, ugyanakkor a csapágy radiálisan is terhelhető, de csak az axiális terhelés 55%-áig. A csapágy súrlódási ellenállása viszonylag nagy, hasonlóan a radiális beálló görgős csapágyhoz, ezért a határfordulatszáma alacsony. Az axiális beálló görgőscsapágy olajkenésüek, csak kivételes esetekben és nagyon lassú fordulatszám esetén lehet zsírkenést alkalmazni. c) Axiális keresztgörgős csapágy (3.7. ábra h.) Az egymás melletti görgők tengelyeivel merőlegesek egymásra. A görgőket egymástól, mintegy kosárként, kis műanyag korongok választják el. Nagy axiális erők felvételére, és kifejezetten nagy méretekben készülnek. Nagy méretük ellenére is igen pontosan vezetnek, ezért elsősorban nagyméretű szerszámgépek függőleges tengelyeinek ágyazására használják, illetve a forgódaruk királycsapágyaként is elterjedtek. A csapágygyártók mára már kifejlesztették az úgynevezett kombinált csapágyakat is, amelyek a radiális és az egy irányba ható axiális erővel terhelhető, minden terhelési irányra a leghatékonyabb csapágytípus felhasználásával valósítanak meg, legnagyobb előnyük a kis beépítési helyszükséglet. Meg kell jegyeznünk azt is, hogy főleg különleges alkalmazásra az eddig megismert csapágytípusokhoz képest más szerkezeti kialakítású csapágyakat is gyártanak. A különleges alkalmazások tekintetében élen jár robottechnika és a gépjárműipar A gördülőcsapágyak jelölési rendszere A gördülőcsapágyak gyártóinak és felhasználóinak érdeke, hogy a csapágyak kiváló minőségben, megfelelő áron, könnyű cserélhetőség mellett, korlátozott számú nagyságban készüljenek. Az ISO, Nemzetközi Szabványosítási Szervezet, ezért a csapágyak fő méreteit Főmérettáblázatok ban rögzítette. (Radiális csapágyak ISO 5, kúpgörgős csapágyak ISO 355, axiális csapágyak ISO 04). A csapágyak jelölési rendszerét az ISO szabvány tartalmazza. A radiális csapágyak átmérő- és szélességsorozat értelmezése a 3.8. ábra a. részén látható. Minden d furatátmérőhöz egy D palástátmérő-sorozat (jobbra növekvően) tartozik, ezek alkotják a 8, 9, 0,,, 3, 4 jelű átmérősorozatot. Minden átmérősorozatban több szélességsorozat is van, ezeknek 0,,, 3, 4, 5, és 6 jele szerint a B csapágyszélesség a sorban jobbra haladva növekszik. Az axiális csapágyaknál is több méretsorozat létezik, de ott a szélességsorozatnak magasságsorozat felel meg. Bider Zsolt, SZE

66 70 JÁRMŰ- ÉS HAJTÁSELEMEK II. Az átmérősorozatok és a szélesség-, illetve magasság sorozatok kombinációjából képződnek a méretsorozatok. A gördülőcsapágyak jelölési rendszerét a 3.8. ábra b. része szemlélteti ábra: Gördülőcsapágyak méretsorozatának értelmezése, és jelölési rendszere 3.5. A gördülőcsapágyak kiválasztása a megkívánt élettartam szempontjából A forgó csapágyak üzemeltetésük során változó terhelésnek vannak kitéve, ezért a kifáradásig megtett körülfordulási számukat tekintjük a csapágyak élettartamának. A csapágyak méretezését a fejlesztő, gyártó vállalatok bonyolult elméleti számításokkal és kísérleti vizsgálatok segítségével elvégzik. Minden csapágytípusra meghatározzák a kifáradási görbét (Wöhler-görbe) (3.9. ábra) és annak egy pontját, a 0 6 igénybevételi számhoz tartozó dinamikus terhelhetőséget (C), amit csapágykatalógusban is megadnak. Bider Zsolt, SZE

67 3. GÖRDÜLŐCSAPÁGYAK ábra: A csapágy terhelés és a névleges élettartam közötti összefüggés A kifáradási görbe alakja hiperbola, az egyenletében szereplő kitevő golyóscsapágyaknál p=3, görgőscsapágyaknál p=0/3. A csapágy kifáradását, tönkremenetelét az üzemelés közbeni zajosabbá válás jelzi, ilyenkor a gördülőelemeken, futófelületeken kigödrösödés, kipattogzás (pitting) látható. Az alkalmazók, üzemeltetők a csapágyakat nem méretezik, hanem katalógusból kiválasztják. A csapágynagyság lényeges alapadata, a csapágyazandó tengelyátmérő. A típuskiválasztás az alkalmazási területtől, az igénybevételtől és az üzemviszonyoktól függ. Ezek ismeretében már kiválasztható katalógusból egy csapágy, melynek geometriai méretei és további jellemzői válnak így ismertté. A görgőscsapágyak élettartama: C p 6 p 0 const. P 3600 n L, h L p C 3600 n L h [millió fordulat ], 6 P 0 ahol: - p = 3 golyóscsapágyaknál - p = 0/3 görgőscsapágyaknál - C [N] = dinamikus alapteherbírás (katalógusból) - n [s - ] = fordulatszám - P [N] = terhelés - L h [üó] = élettartam üzemórában Járművekben, mobil gépekben millió kilométerben (L km ) adják meg az élettartamot, a futókerék átmérő D[m], felhasználásával L D L km ; [millió km]. 000 Bider Zsolt, SZE

68 7 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: Tengelyek terhelései a) radiális terhelés, b) axiális terhelés, c) összetett terhelés A csapágyak terhelése A tengelyre ható terhelések irányuk szerint lehetnek radiálisak vagy axiálisak. Az egyidejűleg ható, radiális- és axiális irányú terhelést összetett terhelésnek nevezzük. A terhelések elvi értelmezése a 3.0. ábrán látható. A gördülőcsapágyon belül az erő a tengelyről a csapágyházra a csapágygyűrűkön és a gördülőelemeken keresztül adódik át. Tehát az üzemelés során a csapágyakra az üzemi terhelés (radiális, axiális vagy mindkettő) ismétlődően és általában dinamikus hatásoktól sem mentesen hat. Mindezen hatásokat egy képzelt, állandó nagyságú, nyugvó radiális terheléssel, úgynevezett egyenértékű terheléssel (P) vesszük figyelembe. Radiális csapágyak egyenértékű dinamikus terhelése egyidejűleg ható radiális és axiális terhelésre P f (XF YF ), ü r a ahol: - f ü üzemtényező (nem várt dinamikus hatások beszámítására), - egyenletes üzemű forgógépeknél f ü =, (villamos gépek, ventillátorok, stb.), - egyenetlen járású gépeknél f ü =,,5 (dugattyúsgépek, kompresszorok), - erős lökésnek kitett gépeknél f ü =,5 3 (hengerművek), Bider Zsolt, SZE

69 3. GÖRDÜLŐCSAPÁGYAK 73 - X: a csapágy dinamikus radiális tényezője, - Y: a csapágy dinamikus axiális tényezője. A terhelési tényezőket az F F a r e és F F a r e esetekre adja meg a katalógus. A csapágyakra jellemző e értéket a katalógusok közlik. Axiális csapágyak egyenértékű dinamikus csapágyterhelése: mivel csak axiálisan terhelhetők. P = F ax, Beálló axiális csapágyak egyenértékű dinamikus csapágyterhelése: P = F ax +, F r. Egyenértékű terhelés periodikus vagy változó terhelésnél (változó terhelés és változó fordulatszám esetén) P p P p N P p N N P n p N n, ahol: P = terhelés, N körülfordulás alatt N = összes körülfordulás n = terhelési csoportok száma. Ferde hatásvonalú golyós- és kúpgörgős csapágyaknál a tisztán radiális külső terhelésből, a csapágyszerkezetből adódóan belső axiális erő is keletkezik. Ez a belső axiális erő a gördülőelemsort tengelyirányban (axiálisan) el tudja mozdítani. Ennek megakadályozására az ilyen csapágyakat párosával, egymással szemben építik be. Az ilyen esetekben az egyik csapágy radiális terheléséből adódó belső axiális terhelést a másik csapágy veszi fel. Gyakran előfordul (pl. gépjármű üzemelésnél), hogy külső axiális erő (K a ) is hat a csapágyazásra, mely csak az egyik csapágyra hat. Az egyenértékű terhelés számítása terhelési esetenként, csapágyanként különböző. A számítás menetét a görgős csapágyakra a 3.. ábra, a ferde hatásvonalú golyóscsapágyra pedig a 3.. ábra részletezi. Ezeket a számítási módokat a csapágykatalógusok is tartalmazzák. Az egyenértékű terhelések: P X P Y P és P X P Y P. I I ri I ai II II rii II aii Bider Zsolt, SZE

70 74 JÁRMŰ- ÉS HAJTÁSELEMEK II. 3.. ábra: Kúpgörgős csapágyak járulékos terhelése Bider Zsolt, SZE

71 3. GÖRDÜLŐCSAPÁGYAK ábra: Golyós csapágyak járulékos terhelése 3.6. Gördülőcsapágyak statikus alapteherbírása A gördülőcsapágyak terhelése álló helyzetű és lassú forgású üzemelés közben nem a kifáradás, hanem az érintkező felületeken létrejövő deformáció. Ilyen eseteknél a kiválasztott csapágyat statikus alapteherbírásra, más szóval határterhelésre ellenőrizzük. A határterhelésre ellenőrzés esetei, ha a csapágy: - üzemi fordulatszáma< 0,7 /s, Bider Zsolt, SZE

72 76 JÁRMŰ- ÉS HAJTÁSELEMEK II. - lengőmozgást végez, - álló helyzetben is terhelt, - forgó és lökésszerű csúcsterhelésekkel üzemel. A csapágy határterhelésének jele: - radiális terhelésnél: C 0 [N], - axiális terhelésnél: C 0a [N], - értékeik, típusonként a katalógusokban megtalálhatók. A határterhelés számítása: C 0 s 0 F 0 ill. C 0a s 0 F 0a, ahol: - F 0 a statikus egyenértékű terhelés, - s 0 a statikus tényező. - s 0 =,5 nagy igénybevétel, lökésszerű terhelés, átlagos futáspontosság és zajszegény üzemelésnél, - s 0 = nagy futáspontosságnál, - s 0 =0,8, normál igénybevételnél, - s 0 =0,5 0,8 kis igénybevételnél, lengőmozgásnál. A statikus egyenértékű terhelés: P 0 =X 0 P r +Y 0 P a, ahol: - X 0, Y 0 statikus terhelési tényezők (katalógusból) Gördülőcsapágyak kenése A kenés feladata a súrlódás, a kopás és velejáró melegedés csökkentése, valamint a csapágy korrózióvédelme. A kenőanyag megválasztásánál az alábbiakat kell figyelembe venni: fordulatszám csapágyméret csapágyterhelés üzemi hőmérséklet szennyeződés konstrukciós szempontok Zsírkenés A kenőzsírok alapolaj és sűrítőszerek alkotta félfolyékony vagy szilárd szuszpenziók. Az alapolaj általában ásványolaj, vagy szintetikus olaj lehet. A sűrítőszerként kalcium, nátrium, illetve lítium szappan és esetleg ezen elemek sójai is használatosak. Kálciumszappanos zsírok jó mechanikai stabilitásúak, vízben nem oldódnak, alacsony hőmérsékleten (-50 C +60 C-ig) kis terhelésnél, közepes fordulatszámig használatosak. Nátriumszappanos zsírok jó tapadási- és tömítő tulajdonsággal rendelkeznek, de vízben oldódnak. Magasabb hőmérsékletig (-50 C +0 C-ig) nem nedves helyen alkalmazhatók. Bider Zsolt, SZE

73 3. GÖRDÜLŐCSAPÁGYAK 77 Lítiumszappanos zsírok jó tapadóképességűek, magas hőmérsékleten is jó mechanikai stabilitásúak és elhanyagolható mértékig oldódnak vízben. Legtöbb alkalmazási területnél hatékony kenést biztosítanak, -50 C +50 C hőmérséklethatárnál. Szintetikus zsírok alapolaja szintetikus kenőolaj, sűrítőszerként fémszappanokat, alumíniumszilikátot, vagy teflont alkalmaznak. Nem olyan gyorsan oxidálódnak, mint az ásványolajosak, ezért szélesebb körben alkalmazhatók, mint az egyéb zsírok. Jó kenőképességűek széles hőmérséklettartományban (-70 C +50 C-ig). A kenőzsírokba különböző adalékokat is tesznek, hogy még további tulajdonságokkal is rendelkeznek: - a rozsdásodásgátló szerrel a fémszerkezetet védik, - az oxidáció gátlószerrel a magas hőmérsékleten is védetté válik a zsír (tartósabbá válik), - nagy nyomásállóságú adalékkal a kenőanyag teherbíró képessége nő. A csapágyakba helyezett zsír mennyisége, vagy a csapágy élettartamáig elegendő, vagy esetleg utánkenésre is szükség van. A 3.3. ábra az utánkenés időszakának diagramját mutatja.a diagrammban a k - a csapágytípustól függő tényező, n - a fordulatszám, d - a furat átmérő. Az utánkenéshez szükséges zsírmennyiség: G = 0,005 D B [g], ahol: D [mm] - a csapágy külső átmérője, B [mm] - a csapágy gyűrűszélessége. A csapágyak utánkenéséhez szükséges zsírmennyiség és az utánzsírzási időtartam, a csapágytípusok függvényében, a csapágykatalógusokban megtalálható diagramok és összefüggések segítségével is meghatározhatók. Bider Zsolt, SZE

74 78 JÁRMŰ- ÉS HAJTÁSELEMEK II Olajkenés 3.3. ábra: Gördülőcsapágy utánkenési diagram Olajkenést alkalmaznak nagy fordulatszámnál, magas üzemi hőmérsékletnél, kis súrlódásigénynél és olyan szerkezeteknél, amelyekben a csapágyon kívül más gépelem is kenést igényel. A csapágyazások szokásos olajkenési megoldásai: merülő, olajfürdős, szóróolajos, cirkulációs, friss olajbevezetéses. A kenőolajok ásványi, vagy szintetikus eredetűek. A gördülőcsapágyak leggyakrabban alkalmazott kenőolajai az ásványi olajok, melyek paraffinos, nafténos, vagy a kettő kombinációja szerinti összetételűek. Legelterjedtebbek az erősen finomított paraffinolajok. Szintetikus olajokat ritkábban alkalmazzák, de túl alacsony és magas üzemi hőmérsékletnél, nagy terhelésnél nélkülözhetetlenek. A kenőolajok tulajdonságait adalékokkal javítják. Leggyakrabban oxidációt gátló-, rozsdásodást gátló-, habzást gátló-, kopást csökkentő-, nyomásállóságot növelő adalékokkal gyártják az olajokat. A kenőolaj kiválasztásának főbb szempontjai: a terhelés a fordulatszám a hőmérséklet a használati időtartam. Bider Zsolt, SZE

75 3. GÖRDÜLŐCSAPÁGYAK ábra Használatos kenőolaj-viszkozitás A mértékadó üzemviszonyokhoz szükséges kenőolaj-viszkozitás alapján kell olajtípust választani. A kiválasztott csapágytípusra az n/n határ figyelembevételével az alsó ábra segítségével ez a viszkozitás érték tetszőleges hőmérsékletre átszámítható. A csapágy élettartama növelhető, ha a szükségesnél nagyobb viszkozitású kenőolajat választunk. (A hőmérsékletnövekedés lehatárolja a viszkozitás növelés lehetőségét). A 3.4. ábrában szereplő betűk értelmezése: a görbe: mélyhornyú-, beálló golyóscsapágy és hengergörgős csapágy, b görbe: mélyhornyú-, beálló golyóscsapágy axiális terhelésre, kúpgörgős csapágy radiális terhelésre, c görbe: kúpgörgős csapágy és axiális golyóscsapágy axiális terhelésre, a-b mező: mélyhornyú-, beálló golyóscsapágy összetett terhelésre, b-c mező: kúpgörgőscsapágy összetett terhelésre Csapágyazásoknál alkalmazott tömítések A tömítés feladata a csapágy kenőanyagának kenéshelyen tartása, és a csapágy szennyeződéstől való védelme. Bider Zsolt, SZE

76 80 JÁRMŰ- ÉS HAJTÁSELEMEK II. A tömítés típusának megválasztását a fordulatszám, a kenőanyag fajtája, a kenési mód, az üzemi hőmérséklet, a külső környezeti hatások, és maga a konstrukció befolyásolja. A csapágyak tömítésére legelterjedtebben az úgynevezett súrlódásos tömítéseket alkalmazzák. Ezek a nemeztömítés és a karmantyús tömítőgyűrű, vagy rugós tömítőgyűrű. A nemeztömítés zsírkenéshez, t<00 C üzemi hőmérsékletig alkalmazható. A karmantyús tömítőgyűrűt főleg olajkenésnél, magasabb fordulatszámnál és hőmérsékletnél szokás alkalmazni, viszont finom megmunkálású felületet igényelnek. A csapágyak tömítésére a szennyeződésmentes helyeknél, zsír- és olajkenés esetén is, az úgynevezett réstömítés, vagy a labirint-tömítés is alkalmazható. Ezekkel a tömítésekkel a tömítések című fejezetben részletesen foglalkozunk Gördülőcsapágyak beépítése A gördülőcsapágyak felhasználhatók a legkülönbözőbb csapágyazási feladatok esetében, a cél mindig a legmegfelelőbb típus kiválasztása, és a leghelyesebb beépítési mód megállapítása, amelyet az üzemeltetési, karbantartási, szerelési szempontok határoznak meg. így rendkívül változatos csapágybeépítési megoldások vannak A gördülőcsapágyak illesztése, futáspontossága A gördülőcsapágyak különböző gyártási hézaggal kerülnek forgalomba. Az alapkivitelű csapágyak, amelyek gyártási hézagait szabványok írják elő, normál hézagú csapágyak mellett kisebb, azaz szűkített hézagú jele C és C és nagyobb, azaz bővített hézagú - jele C3, C4 és C5 csapágyakat is készítenek. A csapágyhézagon az összeszerelt gördülőcsapágy egyik gyűrűjének a rögzített másik gyűrűhöz viszonyított elmozdulását értjük, az egyik szélső helyzettől a másikig anélkül, hogy a gyűrűk és a gördülő elemek közötti érintkezésnél rugalmas alakváltozás jön létre. A csapágy működése szempontjából elsősorban a radiális csapágyhézagnak van jelentősége. Általános szabály, hogy üzemmeleg állapotban a gördülőcsapágyak hézaga nulla vagy néhány mikrométer legyen. A golyós csapágyak esetén a kisebb mértékű előfeszítés nem káros. A gördülőcsapágyak, mint tömegcikkek méretei fix tűrésűek. Alkalmazásuknál az illesztés jellegét a tengelycsap és fészekfurat tűrései befolyásolják. Az illesztés belső gyűrűn mindig alaplyuk, a külső gyűrűn alapcsap rendszerű. Az illesztés megválasztásánál legfontosabb tényezők a gyűrűvándorlás megakadályozása, a terhelés jellege, a csapágyhőmérséklet és a futáspontosság. A gyűrűvándorlás megakadályozása miatt a radiális terheléshez viszonyítva a forgó csapágygyűrűt szilárdan kell illeszteni. A terhelés a belsőgyűrűt nyújtja, így a tengelycsap és a csapágyfurat kapcsolat lazul, emiatt szorosabb illesztéssel kell szerelni. Ugyanígy kell eljárni a növekvő üzemi hőmérsékletnél is. Nagy futáspontossági igénynél is az illesztés szilárd legyen. A csapágytűrések számértékeit az ISO illesztési rendszereknek megfelelően kell meghatározni. A normál pontossághoz P6 pontossági osztályt, furattűrésénél ~K6-ot, palásttűrésnél h6-ot célszerű alkalmazni. A csapágyak általában normál pontossággal (tűréssel) készülnek, az alapkivitelű csapágyak pontosságát a szabvány a 0 pontossági osztályba, azaz a normál pontosságba sorolja, és P0-val jelöli. A csapágyakat a normál tűrések mellett a szabvány szerint fokozott pontossággal azaz szűkített tűréssel is gyártják, ezeket a P6, P5, P4, és P-vel jelölik. Bider Zsolt, SZE

77 3. GÖRDÜLŐCSAPÁGYAK 8 A fokozott pontosságú csapágyak beépítésével egyrészt növelhető a tengely futáspontossága, másrészt növekszik a csapágy határfordulatszáma. A csapágyak méret-, alak- és futáspontosságát a katalógusok megadják. A tengelycsap tűrésfokozatai: g r (k a leggyakoribb), és minősége IT5, IT6. A házfurat tűrésfokozatai F P (J és K a leggyakoribb) és minősége IT6, IT Gördülőcsapágy-típus kiválasztása Minden csapágytípus, kiviteli alak rendelkezik jellegzetes tulajdonságokkal, amelyek bizonyos alkalmazási területre a csapágyat különösen használhatóvá teszi. Egy csapágyazási probléma kedvező megoldása során mindenekelőtt a következő szempontok játszanak szerepet a csapágy típus megválasztásakor: Konstrukció: Helyszükséglet, ki- és beszerelés, szögbeállóképesség. Üzemi feltételek: Terhelés, fordulatszám, futáspontosság, merevség, súrlódás, karbantartás. Költségek: Sok esetben a költségek játsszák a leglényegesebb szerepet. Ha több különböző műszaki lehetőség van, általában abból lehet kiindulni, hogy kisebb méretek esetén a mélyhornyú golyóscsapágy a legolcsóbb. Azonban nemcsak a csapágy, hanem az egész szerkezet önköltsége, a szerelési, karbantartási kiadások együttes mérlegelése vezet a gazdaságos konstrukcióra. Kiválasztási szempont a csapágytípus meghatározására: Terhelés A terhelés elsősorban a csapágy nagyságát határozza meg. Sokszor a beépítési körülmények korlátozzák a csapágy valamelyik főméretét. Ha a sugárirányú méretet kell lehetőleg kis értéken tartani, akkor a széles, hengergörgős, tűgörgős, a 30-as sorozatú kúp- görgős, a 30 és 40-es sorozatú hordógörgős csapágyak jönnek előtérbe. Ha tengelyirányban kicsi a hely, akkor a 60-as sorozatú mélyhornyú golyóscsapágyak, vagy az NU 0 sorozatú hengergörgős csapágyak használhatók. Ha pedig a furat átmérő az adott, vagy azt kell kis értéken tartani, akkor például a golyóscsapágyak közül a 33-as sorozatú görgőscsapágyak közül az NU 3E sorozatú a legnagyobb dinamikus alapteherbírású. Beállási képesség A szögbeállást kétféle módon lehet megvalósítani: - a csapágyon kívül a csapágyház tud beállni, - a csapágy áll be gömbfelületű futópályája segítségével. A csapágyház akkor készül önbeálló külső gömbfelülettel, ha a terhelhetőség, vagy más egyéb szempont miatt nem lehet beállócsapágyat beépíteni. (Pl. többsoros hengergörgős csapágy hengermű csapágyazásban.) Hosszú, nagyterhelésű tengelyek ágyazására viszont jól használható a beálló hordógörgőscsapágy. Fordulatszám A fordulatszám korlátot leginkább az idézi elő, hogy a gördülő elemek forognak, és tömegerők lépnek fel. Ezért a könnyű sorozatú golyóscsapágyak alkalmasak elsősorban nagy fordulatszámra. A növekvő súrlódás, hőfejlődés szintén lényeges szempont a határfordulatszám szempontjából. Egyidejű radiális és axiális terhelés esetén a ferdehatásvonalú golyóscsapágy alkalmas nagy fordulatszámra. A megfelelő kosárkonstrukció is segít a határfordulatszám növelésben. Pontos és merev vezetés Bider Zsolt, SZE

78 8 JÁRMŰ- ÉS HAJTÁSELEMEK II. Szerszámgépek főorsóinál, nagyfordulatszámú tengelyeknél (gázturbina), ívelt fogazatú kúpkeréktengelyeknél, zajtalan járású hajtásoknál feltétlen szükséges a tengely pontos, játék nélküli, merev vezetése. Így tehát a csapágyazással szembeni követelmény: a csapágyhézag pontos beállíthatósága, üzem közben hézagmentes futás, kis rugózás; kis rugalmas alakváltozás, nagy futáspontosság. A csapágyhézag kérdése az, amelyet a tervező a leginkább kézben tud tartani. Radiális csapágyaknál a csapágy gyártási hézagának értékéhez úgy kell az illesztéseket megállapítani, hogy beszerelt állapotban a hézag eltűnjön. Hengergörgős csapágyak hézaga nagyobb, mint a mélyhornyú golyóscsapágyaké. Szerszámgép-főorsó ágyazásnál ezért a normál hézagnál kisebb hézagú hengergörgőscsapágyat építenek be. Kúpos furatú csapágyak esetében a tengelyre szerelt kúposhüvely segítségével, axiális befeszítés útján, a sugárirányú hézag tetszőlegesen állítható (szorítóhüvelyes, illetve lehúzó- hüvelyes csapágyak). A radiális és axiális hézag egyidejű beállítása vagy megszüntetése legegyszerűbben ferde hatásvonalú csapágyakkal (vállcsapágy, kúpgörgős, ferdehatásvonalú golyós) érhető el. A csapágyak beállítását tengelyirányú rugóbeszorítás (pl. tányérrugók) útján, vagy pedig a gyűrűk oldalfelületére közvetlenül támaszkodó tárcsák, fedélnyúlványok útján merev beszorítással lehet elérni. A gördülőcsapágyak rugózása, rugalmas alakváltozása csekély, a legtöbb esetben figyelmen kívül hagyható. Bizonyos esetekben azonban a csapágyak merevsége lényeges szerepet játszik. A vonalmentén érintkező csapágyak (hengergörgős, kúpgörgős) kisebb rugalmas alakváltozással rendelkeznek, mint a pontszerűen érintkezők. Kényes esetekben elméleti úton számíthatók a rugalmas sugárirányú és tengelyirányú eltolódások, deformációk. Egy tengely terhelés alatti elhelyezkedése nemcsak a csapágyazás rugalmas viselkedésétől, hanem a csapágyat körülvevő szerkezeti rész (pl. hajtóműház) rugalmas alakváltozásától is függ. Ezért, adott esetben, igen fontos a csapágy rugózásának meghatározása. Nagyteljesítményű hajtómű tengelyek (pl. ívelt fogazatú kúpkerekek tengelyeinek) ágyazásakor, ha a nagy futáspontosság nem is nagy követelmény, de a fogaskerekek kapcsolódásához a deformációk korlátozása szükséges, olyan megoldást kell választani, hogy a legnagyobb merevség adódjék. A merevség növelhető még a csapágyak előfeszítése útján is (csapágyhézag nincs). Ki- és beszerelés A ki- és beszerelési lehetőségek meghatározóan befolyásolják a csapágykiválasztást. Nagy be- és kiszerelési erőt nem szabad a gördülőelemeken keresztül kifejteni, nehogy a futópályákon maradó deformáció (benyomódás) keletkezzék. Nem szétszedhető csapágyak esetén nehéz elkerülni, hogy a gördülőelemek ne vigyenek át erőhatást, különösen ha mindkét gyűrűt szorosan kell illeszteni, és nincsen olyan szerelési készülék, amellyel mindkét gyűrűt egyidőben lehet a helyére sajtolni. Ilyen esetben célszerűbb szétszedhető csapágyat (hengergörgős, kúpgörgős, vállcsapágy) tervezni, amelynek gyűrűit külön-külön könnyebb szerelni. Hasonló a helyzet olyan csapágyazásnál, amelyet gyakran kell szétszerelni és összeszerelni. Például száras kúpkeréktengely esetében hengergörgős és két kúpgörgős csapágyat Bider Zsolt, SZE

79 3. GÖRDÜLŐCSAPÁGYAK 83 építenek be, a belső gyűrűket a gördülőelem koszorúval a tengelyre kompletten fel lehet szerelni és a hajtóműházba így lehet beépíteni. Kenés és karbantartás Olajkenés esetén lényegében bármelyik csapágytípus választható. Zsírkenésnél azonban már nagyobb különbségek vannak az egyes csapágytípusok között, az utánkenési idő és a határfordulatszám jelent problémát. Hengergörgős csapágyaknak rövidebb az után- zsírzási ideje, mint a radiális golyóscsapágyaké, és a hordógörgős és kúpgörgős csapágyakat pedig a hengergörgős csapágyaknál is rövidebb üzemidő után kell újrazsírozni. Az axiális beállógörgős csapágyakat lehetőleg olajjal kell kenni. Nagyon igénytelen a kenésre a mélyhornyú golyóscsapágy, amely még akkor is megbízhatóan üzemel, amikor egész kevés zsír van a csapágyban, vagy csak olajköd jut bele. Ezért ezt a csapágytípust kell beépíteni olyan helyre, ahol nehéz az utánkenés, vagy igen ritkán lehetséges. A kúpgörgős, beállógörgős, axiálisan terhelt hengergörgős és axiális beállógörgős csapágyak jó kenést és rendszeres karbantartást igényelnek Gördülőcsapágyak beépítése A gördülőcsapágyak beépítésének vannak általános szempontjai, amelyeket szabályoknak is nevezhetünk. Ilyen szabály az, hogy minden forgótengelyt, forgóalkatrészt úgy kell csapágyazni, hogy két radiális megtámasztása legyen és függetlenül attól, hogy van-e axiális erő, vagy nincs, mindkét irányú axiális elmozdulással szemben megtámasztása legyen. Gördülőcsapágyak vezetése A tengelyek rögzítését kétféle módon lehet megoldani. Vezetőcsapágyas megtámasztás A tengely egyik végén levő radiális csapágy radiális terhelésen kívül mindkét irányú axiális terhelést is felveszi, illetve mindkét irányán rögzíti, vezeti a tengelyt. Ez a vezetőcsapágy, amely elvileg két csapágy is lehet. A tengely másik végén levő megtámasztás csak radiális terhelést vehet fel, és tengelyirányban elcsúszhat a tengelyen vagy a házban. Ilyen csapágybeépítést mutat a 3.5. ábra a. része, ahol a baloldali mélyhornyú golyóscsapágy veszi fel mindkét tengelyirányú erőt, míg a jobb oldalsó csapágy a házfuratban el tud csúszni (pl. hőtágulás miatt), így nem áll elő befeszülés, túlhatározottság. Vezetőcsapágyas ágyazást mutat a 3.5. ábra. b. része is, a két hengergörgős csapágy közül a bal oldalsó vezeti a tengelyt, míg a jobb oldalsó, a tengelyirányú elmozdulást (hőtágulás) megengedi, a görgősor a belső gyűrű hengeres futópályáján el tud tolódni. Ez a megoldás akkor előnyös, amikor nincs jelentős axiális erő, tehát a tengelyt csak rögzíteni kell axiális irányban. Természetesen a két változat kombinációja is lehetséges: a vezetőcsapágy mélyhornyú golyós, az elmozduló csapágy hengergörgős. Oldalról támasztott ágyazás Az oldalról támasztott ágyazás esetén a tengelyt megtámasztó két csapágy radiális terhelésen kívül axiális terhelést is fel tud venni. Ilyen beépítést mutat a 3.5. ábra c. része. Látható hogy a jobbra mutató axiális terhelést a jobb oldali csapágy külső gyűrűjének megtámasztása útján, míg az ellentétes irányú axiális erőt a bal oldali csapágy szintén a külső gyűrűjének megtámasztása útján veszi fel. Ez a csapágyazási megoldás a legegyszerűbb és egyben a legolcsóbbnak is mondható, mindenesetre azonban szerelés szempontjából körültekintést igényel. Bider Zsolt, SZE

80 84 JÁRMŰ- ÉS HAJTÁSELEMEK II. Az üzemeltetés során könnyen befeszülés jöhet létre a hőtágulás miatt, és ez a csapágyakat idő előtt tönkreteszi. Ezért ez a beépítés csak rövid támaszközök esetén jöhet számításba, illetve az egyik csapágyfedélnél célszerű néhány tized mm-es hézagot hagyni a befeszülés elkerülésére. Az oldal megtámasztás nem csak golyóscsapágyak esetén lehetséges, hanem hengergörgős csapágyakkal is, ekkor azonban nem lehet jelentős axiális erő, illetve a csapágyak csak tengelyirányú vezetést adnak (3.5. ábra d.) Ezt jelzi az is, hogy a tengelyre a belső gyűrű csak rögzítőgyűrűvel van felerősítve. Az egysoros, ferdehatásvonalú golyóscsapágyak és a kúpgörgőscsapágyak beépítésekor a csapágyhézagot szereléskor kell beállítani. Ezért ezek a csapágyak kellő körültekintéssel szerelendők. Ezek a típusok egyébként túlnyomó mértékben párosával kerülnek beépítésre, kétféle megoldásban: vezetőcsapágyas, illetve oldalról támasztott kivitelben. Mindkét esetben a párosan beépített csapágy hatásvonalának iránya szerint lehet O-beépítés, vagyis nagy szögmerevségű ágyazás, és lehet X-beépítés, vagyis kis szögmerevségű ágyazás. A 3.5. ábra e. része két kúpgörgős csapágy O elrendezésű beépítését mutatja vezető csapágyas megoldásban. A kúpgörgős csapágyaktól balra a tengelyre felhúzott távolságtartó csőnek fekszik fel, két csapágyanya (ez az ábrán már nem látható), amelynek meghúzásával lehet a csapágyhézagot a kívánt értékre beállítani. A tengely másik végén kétsoros hengergörgős csapágy van külön házba építve, ez csak radiális terhelést vesz fel. A kúpgörgős csapágy leginkább egymástól távolabb kerül beépítésre, mint oldalról támasztott ágyazás. A csapágyak szerelése egyaránt történhet O és X elrendezésben, de a csapágyhézag beállítása a beépítési helyzethez igazodik. A 3.5. ábra f. része az X beépítést mutatja, oldalmegtámasztott ágyazásban. A csapágyak belső gyűrűit a tengelyvállának a bal oldalon látható tengelyanya szorítja, így a csapágyak fixen rögzítve vannak a tengelyhez, a csapágyhézag állítása a külső gyűrűk mozgatása útján történhet. Ennek szokásos módszere az, hogy a bal oldalsó csapágy külső gyűrűjének megfelelő hosszúságú távtartó gyűrűt támasztunk a csapágyfedél segítségével. Mindenesetre a hézag beállítása gondos szerelést követel meg. Bider Zsolt, SZE

81 3. GÖRDÜLŐCSAPÁGYAK ábra: Vezetőcsapágyas és oldalról támasztott csapágybeépítések Bider Zsolt, SZE

82 86 JÁRMŰ- ÉS HAJTÁSELEMEK II. Csapágyak rögzítése tengelyhez A gördülőcsapágyak beépítésekor fontos szerepet játszik a csapágygyűrűk tengelyhez történő rögzítése. Ennek többféle módja lehetséges, néhány jellegzetes konstrukciós megoldást mutatunk be a következőkben. Rögzítés tengelyanyával, fogazott biztosítólemezzel (3.6. ábra a.). Leggyakrabban alkalmazott szerelési mód, a menetes rész kismértékben benyúlik a csapágy alá, így biztosabb a megszorítás. A tengelyanyák szabványosítottak, de a csapágykatalógusok is tartalmazzák a méreteit. A hornyos csapágyanyához kapcsolódó fogazott biztosítólemez az elfordulás ellen biztosít. Ehelyett gyakran használnak még egy hornyos anyát, ellenanyás biztosításként. Nagy axiális erő továbbításra alkalmas ez a felerősítés. Rögzítés tengelyvégtárcsával és hatlapfejű csavarral (3.6. ábra b.). Kisebb csapágyaknál szokás a tengely véget menetes résszel készíteni, és sasszeggel biztosított koronásanyát használni a felerősítésre, az alátéttárcsa itt is szükséges. Néha támasztócső segíthet a felerősítésben, ha a csapágy mellett pl. szíjtárcsa, fogaskerék, tengelykapcsolófél stb. van. Rögzítés biztosító, illetve rögzítő-gyűrűvel (3.6. ábra c.). Az axiális rögzítésre nagyon alkalmas egyszerű megoldás, beépítési helyszükséglete kicsi, egyszerűen, gyorsan szerelhető, a tengelybeépítés egyszerű. A tengelyre szerelhető rögzítő-gyűrű (Seeger-gyűrű) és a házfurat hornyába szerelhető gyűrű szintén szabványosított gépelem. A rögzítő-gyűrűk szerelése úgy történik, hogy a gyűrű fülén levő egy-egy furatba helyezett szerszám segítségével a gyűrűt szétnyitjuk (illetve házfurat horony esetén összehúzzuk), és a tengelyre ráhúzzuk. A gyűrű rugalmasságánál fogva belepattan a horonyba. A rögzítő-gyűrű alkalmas axiális erő felvételére is, ha nem is akkorára, mint a hornyosanya. A tengelyre készített horony azonban jelentős feszültséggyűjtő hatást idéz elő, ezért ezt a rögzítési módot inkább tengelyvégén célszerű alkalmazni, ahol csavaró- és hajlító nyomaték már igen kicsi. Kúpos ülés, felsajtolással (3.6. ábra d.). Legtöbb általánosan használt gördülőcsapágyat : kúposságú furattal is gyártják. Így a kúpfelületre történő rásajtolás is rögzítést ad. Rögzítés kúpos szorítóhüvellyel (3.6. ábra e.). A csapágy tengelyre való szerelése rendkívül egyszerű, nem szükséges a tengelyen vállat készíteni, és a mérettűrése is viszonylag laza lehet (h8...hl0). A szorítóhüvely külső felülete hornyos kialakítású, rugalmas acélból készül, és egy helyen, alkotója mentén fel van hasítva. A kúpos részhez menetes hengeres toldat csatlakozik a kisebb átmérőnél, a menetre rácsavart anya meghúzásával lehet a szorítóhüvelyt a tengelyre, a csapágyat pedig a szorítóhüvelyre befeszíteni. A hornyosanya biztosítása körtaréjos biztosítólemezzel történik, a lemez belső foga a szorítóhüvely hasítékában helyezkedik el. A csapágy axiális erőt is fel tud venni, mert vagy meg van támasztva a tengelyen egy vállnak, vagy pedig nincs, ekkor a hüvely és a tengely hengeres felülete között keletkező súrlódás adja az axiális terhelhetőséget. A szorítóhüvely szerelése során változik a csapágyhézag, ezért megfelelő befeszítéssel a kívánt hézag beállítható, ez különösen beálló hordógörgős csapágyaknál szükséges. Kúposülés, hidraulikus szereléssel (3.6. ábra f.). A kúpos tengelycsapra a megfelelő kúpos furatú csapágyat nem sajtolás útján kötjük, hanem megfelelő hidraulikus szerkezet segítségével, nagynyomású olajjal, rugalmas alakváltozással felbővítjük a csapágy belső gyűrűjét, és így feltoljuk a kúpos csapra. A nyomás megszüntetése után a gyűrű rászorul a csapra. A leszerelés hasonlóan történik. Bider Zsolt, SZE

83 3. GÖRDÜLŐCSAPÁGYAK ábra: Csapágygyűrű rögzítése tengelyhez Rögzítés lehúzó-hüvellyel (3.6. ábra g.). A kúpos lehúzó-hüvely teljesen hasonló a szorítóhüvelyhez, csak a menetes hengeres toldat a nagyobb átmérőjű kúpos részhez kapcsolódik. A csapágy szétszerelését segíti elő elsősorban a lehúzó-hüvely, amelynek méretei a szabványosítottak. A kúpos hüvelyt a tengelyen készített menetre felcsavart hornyosanya segítségével feszítjük be a csapágy kúpos furatába. így rögzítjük a hüvelyt a tengelyhez, a csapágyat pedig a hüvelyhez. A befeszítéssel változik a csapágyhézag, ezért a csapágy szerelése során a hézagot mérni kell, illetve az előírt értéket így kell beállítani. A csapágy kiszerelésekor a lehúzóhüvely menetére kell a csapágyanyát felcsavarni, amely meghúzáskor a csapágynak támaszkodva kihúzza a csapágy alól a hüvelyt. Kúpos hüvellyel rögzítés, hidraulikus szereléssel (3.6. ábra h.). Lényegében azonos az előző és a lehúzóhüvelyes megoldással, csak a csapágy és a tengely között van egy közbenső hüvely, amelyen keresztül történik a hidraulika olaj bevezetése. A gördülőcsapágy furata és a tengelyátmérő között jelentős különbség van (3.6. ábra i.). Az így jelentkező hézagba, különleges kialakítású, nagy rugalmasságú, úgynevezett Spiethszorító- elemet szerelnek be. A csapágy tengelyre rögzítése ennek segítségével történik. Csapágyak rögzítése házfuratba A csapágy külső gyűrűjének a házfúratba való rögzítése is többféle módon lehetséges. A továbbiakban szintén néhány jellegzetes konstrukciós kialakítást mutatatunk be. Bider Zsolt, SZE

84 88 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: Csapágygyűrű rögzítése házfuratban Csapágyfedél rögzíti a gyűrűt a házfurat vállának (3.7. ábra a.). Ez a megoldás jelentős axiális erő felvételére alkalmas. Hátrány a furatkészítés vállal. Rögzítés csapágyfedéllel és rögzítőgyűrűvel (furatba szerelhető Seeger-gyűrűvel) (3.7. ábra b.). Az egyik irányban jóval nagyobb axiális erőt tud felvenni a csapágyfedél, míg a rögzítőgyűrő inkább csak tengelyirányú rögzítést ad. Előny az átmenőfurat. Rögzítés két fedéllel (3.7. ábra c.). Előnye, hogy a csapágyházfurat megmunkálása egyszerű, bár a két fedél költségtöbbletet jelent. Rögzítés fedéllel és rugózó gyűrűvel (3.7. ábra d.). Ez a megoldás nem osztott ház esetén is használható, mert ilyen esetekben is szerelhető. Rögzítés rugózó gyűrűvel, osztott csapágyház esetén (a gyűrű csak ekkor szerelhető) (3.7. ábra e.). Bider Zsolt, SZE

85 3. GÖRDÜLŐCSAPÁGYAK 89 Rögzítés nagyrugalmasságú gyűrűvel (Spieth-elemmel) (3.7. ábra f.). A menetes tárcsa meghúzásával a különleges alakú rugalmas gyűrű befeszítésével állítható a hengergörgős csapágy hézaga Gördülőcsapágyak szerelése A gördülőcsapágy nagypontosságú gépelem, mely a fokozott üzemelési feltételeknek akkor tud megfelelni, ha a gyártást szakszerű szállítás, tárolás és szerelés követi. A gyárilag csomagolt csapágy kíméletes szállításkor nem károsodik. A tárolásra vonatkozó szabályok betartásával megvédjük a csapágyat a szennyeződéstől, korróziótól és sérüléstől. A szereléssel kapcsolatos előírásokat pontosan be kell tartani, mind a munkahelyre, mind a munkafolyamatra vonatkozókat. A csapágyszerelés legfontosabb felszerelései: - lemezborítású szennyeződésmentes munkapad, - lágybetétes satu, - elektromos fűtésű olajkád, melegítődoboz, melegítőgyűrű, - mechanikus-, vagy hidraulikus prés, - mosóedény, mosófolyadék, - utánkenő szerszámok, zsírtartály, - szerelőhüvelyek, - lehúzószerszámok, - fém- és gumikalapács, - mérőeszközök. A szakszerű be- és kiszereléshez jól felszerelt műhely, megfelelő szaktudás szükséges, emellett, még nagyon lényeges a csatlakozó alkatrészek helyes konstrukciója is. Bider Zsolt, SZE

86 90 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: Csapágyazás csatlakozó alkatrészeinek helyes konstrukciós kialakításai, hornyok és vezetőcsatornák kialakításai tengelyeken. A 3.8. ábra a. részén látható tengelyhornyokat a lehúzó-szerszám körmei részére alakították ki, belsőgyűrű szereléshez. A 3.8. ábra b. részén a házba készített menetes furatok, külső gyűrű kiszereléséhez használt, kinyomócsavaroknak készültek. A 3.8. ábra c. részén a csapágy külső gyűrűjét támasztó vállon lévő hornyokat a lehúzószerszám körmei részére munkálták ki. A csatlakozó alkatrészek lekerekítései, beszúrásai, letörései is a beépítés és működés jóságát nagyban befolyásolják. Bider Zsolt, SZE

87 3. GÖRDÜLŐCSAPÁGYAK 9 Helyes kialakításokat szemléltet a 3.8. ábra d-e. része. A csapágyhoz csatlakozó kialakítások méret-, alak- és helyzettűrései, felületi minősége is befolyásolja a pontos működést és az élettartamot, ezért szerelés előtt ezeket az adatokat mindig ellenőrizni kell. A hidraulikus szereléshez a tengelyeket hornyokkal és vezetőcsatornákkal kell ellátni az olajbevezetéshez.(3.8. ábra f.) 3.9. ábra: Szerelőhüvelyek és csapágylehúzó szerkezetek A gördülőcsapágyak be- és kiszereléséhez sokféle szerelőszerszámot fejlesztettek ki. A csapágygyártók szerelési- és karbantartási katalógusai részletesen bemutatják a szerszámokat és a szerelési eljárásokat. Szerelési módszerek típusai: - mechanikus: kisméretű csapágyakhoz, - hidraulikus: közepes és nagy csapágyakhoz, Bider Zsolt, SZE

88 9 JÁRMŰ- ÉS HAJTÁSELEMEK II. - olajbefecskendezéses: közepes és nagy csapágyakhoz, - melegítéses: közepes és nagy csapágyakhoz. A szerelés közben a csapágyak gyűrűit közvetlen ütésekkel nem szabad sem a fészekbe, sem a tengelyre kényszeríteni. A legegyszerűbb szerelőszerszámok a szerelőhüvelyek, melyekkel belső- és külsőgyűrűk helyükre kényszeríthetők. A kényszerítőerőt kézi kalapáccsal, vagy sajtoló berendezéssel fejthetjük ki. A 3.9. ábra a-b. részén csak az egyik gyűrűt támasztja meg a csőszerű szerelőhüvely, a 3.9. ábra c. részén látható szerszám pedig mindkét gyűrűt egyszerre támasztja meg. Hidegen történő szerelésnél gyakran alkalmaznak mechanikus és hidraulikus préseket az egyenletes sajtolóerő miatt. Szilárd illesztésű csapágybeépítésnél viszont célszerű a melegítéses technológiát alkalmazni. (Közvetlen, nyílt lángot használni tilos!) A csapágy felmelegítése fűtött olajkádban, száraz melegítődobozban, vagy indukciós melegítővel történhet. A beszerelt csapágyakat próbajáratással kell ellenőrizni. A jól szerelt csapágy nem zajos, nem melegszik túl (max. 00 C). Kiszereléshez lehúzó szerszámok használatosak. A 3.9. ábra d-e. részén mechanikus csapágylehúzó szerkezetek láthatók. A szerszám körmei mindig a gyűrűn feküdjenek fel! A lehúzó erőt nem szabad a gördülőelemeken keresztül működtetni, mert a futópályákba benyomódások keletkezhetnek. Bider Zsolt, SZE

89 3. GÖRDÜLŐCSAPÁGYAK ábra: Kúpos furatú csapágyak szerelésének módszerei Kúpos furatú csapágyak szerelőanyával (3.0. ábra a.), nagyméretűeknél speciális (kombinált) anyával lazíthatók fel (3.0. ábra b.) Kúpos- és hengeres furatú csapágyak kiszerelésénél gyakran alkalmaznak hidraulikus eljárást. Az olajnyomás az illesztett helyről fellazítja (bővíti) a gyűrűt és kis axiális erővel szerelhető ki a csapágy (3.0. ábra c.). Tervezési feladatoknál a csapágykiválasztáshoz csapágykatalógust kell használni, de szerelésekhez, üzemeltetéshez a gyártók speciális katalógusaikkal hasznos útmutatót adnak, ezért célszerű azokat is áttanulmányozni. 4. TÖMÍTÉSEK 4.. A tömítések célja és fajtái Legáltalánosabban úgy határozhatjuk meg a tömítésre szolgáló elemek célját, hogy segítségükkel különböző nyomású és különböző közeggel töltött tereket tudunk egymástól elválasz- Bider Zsolt, SZE

90 94 JÁRMŰ- ÉS HAJTÁSELEMEK II. tani. Látszólag ez a feladat nem nehéz, viszont a későbbiekben látható lesz, hogy ez a viszonylag olcsó alkatrész milyen fontos feladatot tölt be. Ugyanis ezen egyszerű alkatrész hibájából, vagy nem megfelelő szerkezeti kialakításából igen komoly üzemzavar, más drága szerkezeti rész tönkremenetele, de legalábbis sok bosszúság adódhat. A tömítések nemcsak különböző közegeket választanak szét, hanem védelmet adnak szennyeződések bejutásával szemben, vagy pedig megakadályozzák a kenőanyag elszivárgását. A tömítő hatást többféleképpen lehet elérni: A tömör zárás mechanikus összenyomás útján jön létre. A tömítettség arányos az öszszeszorítás mértékével. Hengeres felületre tömítő élt szorítunk. Ezt a tömítő élt rendszerint végtelenített csavarrugó szorítja a hengerfelületre, a tengelyre, amely forog. Forgótengelyek esetében, ha a homlok-felületen két egymáson elcsúszó gyűrűfelület adja a tömítést, csúszógyűrűs tömítésnek hívjuk. A nyomáskülönbség hatására a meghatározott alakra készített tömítés rugalmas alakváltozást szenved, így a felfekvő felület növekszik. Ezek a rugalmas tömítések tehát lényegében önműködő módon fejtik ki hatásukat. Hengeres felületek tömítésére szolgál a rugalmas, felhasított fém- vagy műanyaggyűrű pl. dugattyúgyűrű. Ezek a rugózó hatásuknál fogva szorulnak a tömítendő felületre, és biztosítják a tömítettséget. A tömítéseket többféle szempont szerint osztályozhatjuk. Működési módjuk szerint beszelünk: érintkező tömítésekről (a tömítőanyag és a tömítendő felületek érintkeznek), érintkezés nélküli tömítésekről (vagyis a tömítendő felületek között rés van). A csatlakozó felületek relatív elmozdulása szerint megkülönböztetjük: nyugvó felületek tömítéseit (az egymáshoz csatlakozó vagy a tömítés és a vele érintkező felület között relatív elmozdulás nincs), mozgó géprészek tömítéseit (a felületek között relatív elmozdulás van). A tömítési feladat szerint megkülönböztetünk: Folyamatos üzemelést biztosító (funkcionális) tömítések: o Ezen tömítések a gépek, berendezések működéséhez elengedhetetlenül szükségesek (pl. kazánfedél-, hengerfejtömítés); tönkremenetelük működési rendellenességet okoz. Védő (komfort) tömítések: o Ezek a tömítések a gépeket, berendezéseket védik a külső behatásoktól (pl. por, nedvesség), ill. a környezetet védi a szennyeződéstől (pl. kenőanyagszivárgás); tehát kis nyomáskülönbségek esetén. Biztonsági tömítések: o Élet-, baleset-, és vagyonbiztonsági szempontból jelentősek, a legkisebb hibájuk is veszélyt okozhat (pl. fékberendezések tömítései) 4.. Érintkező tömítések Az érintkező tömítések feladatai: a tömítettség elérése, ill. az áramló, tömítetlenségből adódó veszteségek csökkentése, Bider Zsolt, SZE

91 4. TÖMÍTÉSEK 95 a mozgó tömítéseknél a fellépő mechanikai veszteségek csökkentése Nyugvó felületek érintkező tömítései A tömítettség elérése történhet a tömítőanyag rugalmas alakváltozásával (gumi és műanyag tömítéseknél), a tömítőanyag képlékeny alakváltozásával (lágy fémtömítéseknél pl. alumínium, ólom, réz, fehérfém, esetleg lágyvas, ill. acélgyűrűk). A nyugvó tömítés a felületek pontos illesztésével, fokozott alakhűségével is megvalósítható, illetve a tömítettség elérésére ritkán pórusos anyagot is használnak, ezeknél a tömör zárás adszorpciós és kapilláris hatással magyarázható. A tömítésre ható tömítő nyomást létrehozhatja külső erő (pl. lapos, profilos és tömszelenceszerű tömítések esetén) vagy pedig elsődlegesen a tömítendő közeg nyomása (önműködő tömítések). A továbbiakban néhány fontosabb tömítési fajtát ismertetünk. a) Lapos tömítések A lapos tömítésekben az összeszorító erő hatására a tömítőanyag rugalmasan (4.. ábra a.), vagy pedig képlékenyen (4.. ábra b.) deformálódik. A belső túlnyomással szemben a felületek síkjában keletkező csúsztató feszültség tart egyensúlyt (4.. ábra c.) 4.. ábra: A lapos tömítések alakváltozása, egyensúlya és kialakításuk. A lapos tömítések kialakításukat tekintve lehetnek tárcsák, gyűrűk vagy kerekek különböző keresztmetszettel, ezek teljes szélességükkel felfekszenek a tömítő felületen. (4.. ábra d.) Az anyagaik jórészt kis alakváltozási ellenállással rendelkeznek (gyapot, kender, azbeszt, stb.) részint viszonylag lágyfémek. Sokszor a lágy műanyagot keményebb fémbevonattal látják el, ez rugalmas, míg a lágyabb anyag maradandó alakváltozást szenved. Elvileg a sík felületei tömítésekhez soroljuk azt a tömítést is, amikor a tömör zárást a felületek pontos illesztésével és fokozott alakhűséggel valósítunk meg. A tömítő hatás fokozása érdekében tömítő paszták is alkalmazhatók. A paszták adszorpciós és kapilláris hatás következtében adnak tömör zárást. Hengerfej tömítés tulajdonképpen síktömítés anyagkombinációból készült tömítés, A nyugvó, érintkező felületek közötti tömítés egyik legfontosabb, de legnehezebb területe a belsőégésű motorok hengerfejénél használt síktömítés. A hengerfejtömítés feladata a hengertömb és a hengerfej tereinek és nyílásainak tömítése, egymásközti és a környezethez viszonyított tömítése. Bider Zsolt, SZE

92 96 JÁRMŰ- ÉS HAJTÁSELEMEK II. b) Profilos tömítések Míg a lapos tömítéseknél a tömítő nyomás egy meghatározott felületen oszlik meg, addig ez a nyomás a profilos tömítéseknél viszonylag kicsi, kevésbé definiálható felületre, sokszor pedig csak egy vonal mentén hat. Két nagy csoportjuk van: a lágy és a kemény anyagú profiltömítések. Amennyiben a tömítést gyakran kell bontani, úgy lágy tömítő anyagot célszerű alkalmazni, mely rugalmas alakváltozásánál fogva ismételt összeszerelés után is biztosan tömít. 4.. ábra: O-gyűrű beépítése és működése (a) és profilos tömítőgyűrű alakok (b) Profilos lágytömítések leggyakoribb alakja a kör keresztmetszetű gyűrű, vagy a szokásos megnevezéssel O-gyűrű. A rugalmas anyagú O-gyűrűt gondosan kialakított horonyban helyezik el, majd külső nyomással összeszorítják. Az üzemi nyomás hatására a gyűrű felveszi a legjobb tömítő hatásnak megfelelő alakot (4.. ábra a.). Profilos kemény tömítések anyaga általában lágyvas, acél, vagy vörösréz. Nagyobb üzemi nyomásnál kemény alakos tömítés használandó, ekkor a tömítő erő igen kis felületre koncentrálódik és nem szükséges nagy előfeszítő erő. Néhány szokásos egyszerű tömítőgyűrű alakot mutat a 4.. ábra b. része. Az élfelfekvésű gyűrűk képlékeny alakváltozást szenvednek a beépítéskor (az élek letompulnak), ezért a felfekvő felület kismértékben kiszélesedik, a tömítés éle a tömítendő felületekbe benyomódik. A gyűrűk másik csoportja lényegében rugalmas alakváltozást szenved, és emiatt ismételten felhasználható. A gyűrű tömítő felülete lehet kúpos, lencse alakú körívekkel határolt. Ezeket a profilokat igen nagy nyomású és nagy hőmérsékletű közeg tömítésére használhatjuk. Lényeges megállapítás az, hogy a tömítő hatás elérése érdekében nem szükséges különleges tömítőanyag. A tömítés ugyanis nem tömítőanyagon múlik, hanem a megfelelő alakadás kérdése, és ezt olyan anyaggal is megvalósíthatjuk, amely általában nem jó tömítőanyag. Bider Zsolt, SZE

93 4. TÖMÍTÉSEK 97 c) Önműködő tömítések Ez esetben a külső előfeszítő erő csak egy kezdeti nyomás előidézésére szolgál. Az érintkező felületeken üzem közben a szükséges tömítő nyomás a közeg nyomásának megfelelően változik. A felhasznált tömítések lehetnek lágy ill. kemény tömítések. A lágy tömítéseket nagymérvű alakváltozás jellemzi, pl. a gumi gyűrűt (4.3. ábra a.) csak kevéssé kell elődeformálni, az üzemi nyomás a horony falának szorítja. Ugyanez a helyzet a kemény tömítőgyűrűknél is. Igen nagy nyomásoknál háromszög (delta) keresztmetszetű fémgyűrűt használunk. (4.3. ábra b.) ábra: Önműködő gumi gyűrű (a) és delta fém gyűrűtömítések (b) d) Tömszelenceszerű tömítések Ezek a tömítések átmenetet képeznek a tömítőszelencés tömítések felé. A rugalmas tokos kötéseknél rugalmas, gumi alapú tömítőanyagot használnak (4.4. ábra). A tömítő erőt a tömítő persely segítségével tudjuk utánállítani. A tömítendő cső, vagy hengeres rúd felületére ható radiális irányú fajlagos nyomóerőt a tömszelenceüregbe helyezett tömítőanyag axiális irányú összenyomása segítségével hozzuk létre. Nyugvó felületek között ez a tömítéstípus lényegében csak csővezetékek esetében fordul elő ábra: Tömszelenceszerű tömítés e) Nem bontható vagy csak korlátozottan bontható érintkező tömítések Két fő csoportja van: a hegesztett kötések a szilárd illesztésű kötések. Bider Zsolt, SZE

94 98 JÁRMŰ- ÉS HAJTÁSELEMEK II. A csövekben ébredő erők átvitelére is alkalmas hegesztett kötéseket nem sorolják a tömítések közé, pedig a hegesztési varratnak tömítési funkciója is van, mely a működés szempontjából igen lényeges. Az erőátvitel nélküli hegesztett kötéseknél a hegesztési varrat tisztán tömítési célra szolgál, mert az erőhatást a karimát összekötő csavarok viszik át. A szilárd illeszkedésű kötések (zsugorkötések) a nagy fajlagos felületi nyomás következtében a két alkatrész között tömítő hatást is kifejtenek Mozgó gépalkatrészek érintkező tömítései Mozgó gépalkatrészek tömítése lényegesen nehezebb feladat. Itt három tömítetlenségi út lezárásáról kell gondoskodni: a tömítőelem és a hozzá képest elmozduló felület között a tömítőanyagon keresztül a tömítés, valamint a hozzá képest álló felület között (fő tömítetlenségi út) A relatív elmozgástól függően a fő tömítetlenségi út, hengeres (radiális tömítések) vagy sugárirányú (axiális tömítések) felületen jöhet létre. A relatív mozgás lehet: egyenes vonalú, váltakozó értelmű mozgás forgó mozgás körív mentén lengőmozgás csavarvonalmozgás Leggyakoribb feladat a forgómozgást végző felületek tömítési kérdéseinek megoldása. Az itt alkalmazandó tömítések tipikus esetei a tengelyek beépítésénél találhatók. Ezek a tömítések gépekben, berendezésekben használt gépelemek, géprészek védelmét látják el, a környezet, a por, és a korrózív anyagokkal szemben. Másik feladatkörük a kenőolajok kijutásának megakadályozása. Kis és állandó fordulatszámon, egyszerű üzemviszonyok mellett a tömítési feladat megoldása egyszerű. Nehézséget okoz a forgó géprészeknél a nagy fordulatszám, esetleg a nagy radiális elmozdulás, a nagy hőmérséklet és a különösen szennyezett környezet. Általában a mozgó felületek érintkező tömítéseinek jó működési feltételei: gondosan megmunkált felület, (egészen lassú mozgásnál R max =...5μm, egyébként R max =...μm.), kopásállóság, (elérhető betétedzéssel, kemény krómozással stb.), futáspontosság, vagy körkörösség és kis értékű ütés, megfelelő tömítő hatású anyag, (a közeggel szemben tömör, ellenálló és megfelelő mechanikai szilárdságú), kellő nagyságú tömörítő (szorító) erő, (a tömítés éa a tömítendő felületek között). A mozgó felületek között kell tömíteni, azonban úgy, hogy a súrlódási erő és ezzel a hő fejlődés ne legyen túl nagy értékű. Radiális tömítések A radiális tömítések felépítésük, ill. működésük szerint az alábbi csoportokra oszthatók: kompressziós (tömszelencés tömítések) alaktartó gyűrűstömítések önműködő tömítések Bider Zsolt, SZE

95 4. TÖMÍTÉSEK 99 Tömszelencés tömítések Ezek a tömítések használatosak haladó (alternáló) mozgást végző rudak és forgó-tengelyek tömítésére is, nemcsak nyugvó tömítésre. A kialakításuk általános esetekre már több országban szabványos, egy megoldását a 4.5. ábra mutatja. Szokásos a tömítő persely alsó végét, illetve az üreg alját kúposra készíteni, hogy a tömítést a csavarerő jobban a rúdhoz szorítsa ábra: Tömszelencés tömítések A tömítések most tárgyalt csoportjába sorolhatjuk a nemezgyűrűs tömítéseket is, melyek elsősorban védőtömítések. Régebben elterjedten használták kisebb fordulatszámú tengelyek zsírkenésű gördülő csapágyházainak tömítésére. Por, szennyeződés, olaj bejutása ellen tömít. Maximálisan 70 C hőmérsékletig használható. Üzem közben, ha porral telítődik, gyakran a tengely felületét jelentősen megkoptatja. A kétféle kiviteli formáját szemlélteti a 4.6. ábra. Alaktartó gyűrűstömítések 4.6. ábra Nemezgyűrűs tömítések Nagy hőmérséklet, igen nagy csúszási sebesség és nagy nyomás esetén használatos az alaktartó gyűrűs tömítés. Anyaga: fehérfémötvözet, különleges bronzok, műszén, szinterfém, műanyagok. A tömítés felépítése olyan, mint egy tömítőszelence, amelynek üregébe váltakozva L gyűrű és körgyűrű van a tengelyre felfűzve. Osztott gyűrűnél az osztási hézagot nagy pontossággal kell elkészíteni, a tengelyre való rászorítást rugó végzi. Az osztás, illetve a felhasítás célja a tengelyre történő szerelés megkönnyítése. A szükséges tömítettség elérése érdekében az elem párokat sorba kell kapcsolni. A szereléskor azonban ügyelni kell arra, hogy az osztások ne essenek egybe, mert ez a tömítő hatást rontja (4.7. ábra). Bider Zsolt, SZE

96 00 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: Tömítőgyűrű forgó tengelyhez A tömítés működési elve lényegében az, hogy a pontos megmunkálás és a szorítóerő következtében előálló rendkívüli kis rés nagy ellenállást jelent a tömítendő közeggel szemben. A gyakorlati alkalmazása leginkább vegyipari gépek kimenő tengelyeinél (kompresszorok, szivattyúk), valamint kenés nélkül üzemeltetett gépeknél szokásos. Önműködő tömítések A radiális tömítések harmadik csoportját alkotják az önműködő tömítések. Ezen belül megkülönböztetjük a forgómozgást végző és a haladó mozgást végző géprészek tömítéseit. Önműködő tömítések forgómozgást végző géprészeken Rugós tömítőgyűrű Forgótengelyek tömítésére egyik legelterjedtebb megoldás a radiális (karmantyús) tengelytömítés. Tulajdonképpen radiális, lágy anyagú tengelytömítés, amely sok országban szabványosítva van, a rugós tömítőgyűrű nevet viselik, viszont a legismertebb megnevezése a Simmering-tömítés. A tengely felülete és a tömítő ajak közötti tömítő résben ébred a tömítő erő, amelyet vagy maga a rugalmas anyag, vagy pedig a rásegítő csavarrugó fejt ki (4.8. ábra). A tengely és a tömítőanyag egymással kölcsönhatásban van. A tengely forgás közben, a körkörösségtől való eltérése, valamint a felületi érdességből adódó mikro egyenetlenségek miatt a tömítőgyűrű anyagát koptatja, súrlódik vele. Általában vegyes súrlódás lép fel, azonban hidrodinamikus kenőfilm is keletkezhet. A keskeny tömítő résben a tömítettséget kapilláris erők idézik elő, egy bizonyos kis résvastagságig, ez az érték az olaj viszkozitásától is függ, általában néhány ezredmilliméter nagyságú. Bider Zsolt, SZE

97 4. TÖMÍTÉSEK ábra: Karmantyús tömítések A rugós tömítőgyűrű általában csak kis nyomásra használható, szennyeződés bejutása, vagy leginkább olaj kiszivárgásának megakadályozására. A karmantyú az ajak irányában tömít. A radiális tengelytömítések két jellegzetes kiviteli formában készülnek, fémházas, illetve fémerősítésű elasztomer-burkolatú kivitelben, a tömítőajka a legtöbb esetben elasztomerekből esetleg plasztomerekből készülhet. Leggyakoribb anyaga nitrilbutil gumi (NRB), vagy a Fluorgumi (FPM) esetleg poliakrilat gumi (ACM). Plasztomerből pedig a teflont (PTFE) alkalmazzák. Az egyes gyártó cégek igen sokféle változatban állítják elő, katalógusaik részletes ismertetéseket adnak. A szokásosabb megoldásokat az alábbiak: Egy ajakos típusok: elasztomer ajkas és -borítású szövetbetét-erősítéses elasztomer borítású (4.8. ábra a.) elasztomer ajkas, fémházas fémházas, teflon tömítőajkas fémházas, kúpos megtámasztással (4.8. ábra b.) Porvédőajakos típus (4.8. ábra c.) Külső ajakos típus, furatok belső hengerpalástjának tömítésére (4.8. ábra d.) Újszerű tömítés kialakítások A tartós tömítőhatás fokozására kifejlesztett egyik tömítőszerkezet a kombinált, duplakarmantyús tengelytömítés (4.9. ábra a.). A kombinált kialakítású duplakarmantyús radiális tengelytömítő gyűrű valójában egy nagyobb hatású porvédőajkas karmantyús tömítés. Kazettás radiális tengelytömítéseknél a tömítőszerkezet tartalmazza a saját, cserélhető futófelületét, amelyet a belső elasztomerborítás túlfedése rögzít a tengelyhez (4.9. ábra b.). A cserélhető futófelület a tengely kopását hivatott kiküszöbölni. Ezt a tömítést a járművek hátsóhídjaihoz fejlesztették ki, ugyanis a tengelykopás kiküszöbölésével a hidak élettartama jelentősen növelhetővé vált. Bider Zsolt, SZE

98 0 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: Duplakarmantyús és kazettás tengelytömítés Önműködő tömítések haladómozgást végző géprészeken A változó tengelyirányú mozgás esetén adódnak a legkedvezőtlenebb kenési viszonyok. Ez abból adódik, húgy nincs folyamatos mozgás. A löket végén ugyanis mozgásirányt változtat és ekkor, minden esetben újra kell, hogy épüljön a kenőfilm az elmozduló felületek között. Hidraulikában nagyobb tömítőnyomás maximum értékek szükségesek a száraz dugattyúrúd" elérésére (amikor nincs, vagy nem érzékelhető résveszteség a dugattyúrúdon). Pneumatika tömítéseknél egy-két nagyságrenddel kisebb üzemi nyomás használatos. amihez jóval kisebb tömítőnyomás beállítás indokolt. Pneumatikában ugyanis levegő üzemi közeget alkalmaznak és az indokolatlanul nagy tömítőnyomás feleslegesen rontaná a működtetés hatásfokát, növelné a tömítés kopását. Itt a résveszteségi követelmények engedékenyebbek, mivel a levegő korlátlanul" rendelkezésre áll és a rendszerből kijutva nem károsítja a környezetet. A használatos tömítések mindegyike lágyanyagú, beszélhetünk profiltömítésről és ajakos tömítésről. Profiltömítések Profiltömítések legegyszerűbb alakja a kör keresztmetszetű O-gyűrűk. Anyaga gumi, vagy gumi rugalmasságú műanyag (elasztomer). A súrlódási viszonyok javítását szolgálja csúszógyűrű beszerelése pl. PTFE anyagból. Az elasztomerből készült O-gyűrű és a csúszógyűrű együttesen a tömör zárást jobban elősegíti, emellett a súrlódási tényező mintegy egyharmadára esik, és az akadozó csúszás veszélye is csökken Kifejezetten dinamikus igénybevétel esetére használható a T-gyűrű. Előnye az O-gyűrűvel szemben a gyűrű nem csavarodik meg, nagyobb a megengedhető résméret, a gyűrű kevésbé deformálódhat a résbe, ezért lágyabb, kopásállóbb elasztomer is felhasználható (4.0. ábra). Bider Zsolt, SZE

99 4. TÖMÍTÉSEK ábra: T-gyűrű tömítés, terheletlen és terhelt állapotba Mindegyik típus hátránya, hogy viszonylag nagy résveszteséggel kell számolni, tehát csak olyan esetekben célszerű váltakozó tengelyirányú mozgás tömítésére alkalmazni, amikor a várható jelentős résveszteség megengedhető. Ajakos tömítések (mandzsetta tömítések) Az ajakos tömítések tömítettséget a kezdeti, nyomás mentes állapotban a tömítőélen fellépő, szerelési rugalmas túlfedésből adódó kezdeti tömítőnyomás maximum szolgáltatja. Az üzemi nyomás növekedésével a maximális tömítőnyomás az önműködő tömítőhatás" következtében arányosan növekszik, és ez biztosítja a kellő tömítettséget, illetve a tömítőhatást a működés során. Megkülönböztetünk egyszeres és kettős tömítő hatású (tömítő ajkú) mandzsetta tömítést Az egyszeresnél a radiális tömítetlenségi utat külső beszorítással zárjuk, míg a kettősnél a radiális és axiális tömítetlenség az üzemi nyomás hatására záródik (teljesen önműködő tömítés). Hidraulika és pneumatika tömítések Alapkonstrukciójukat tekintve mind a kalap alakú, mind az U-gyűrűs tömítéseket egyaránt alkalmazzák hidraulikus és pneumatikus berendezésekben. A V-gyűrűs tömítéseket leginkább hidraulika tömítésként alkalmazták, és a tömszelence tömitőtérbe helyezik. A V-gyűrűs tömítés, illetve tömítéskészlet, és az U-gyűrűs tömítések voltak a tömszelence tömítéseket követő, úttörő" hidraulikatömítések. Ezek a tömítések kezdetben (az elasztomer anyagok kifejlesztése előtt) növényi és krómcserzésű bőrből készültek. Az elasztomer anyagú U-gyűrű a korábbi konstruciókhoz hasonló ajakkialakításúak voltak, hosszú konzolon lévő tömítőéllel. A legjellegzetesebb alaptípusoknak különböző fejlesztett változatai vannak (4.. ábra). Ezek az alaptipusok a V-gyűrűs tömítések (eredetileg egyszerűn tömszelencébe építve), az U- gyűrűs tömítések (), az O-gyűrűs tömítések (3) és az erősített PTFE dugattyú- (4) és dugatytyúrúd tömítések. Az ábra felső sora az alaptípusokat ábrázolja és néhány jellegzetes fejlesztett változatot az oszlopok szemléltetnek. Valójában az ábra harmadik és negyedik sora kompakt tömítéseket ábrázol, ahol a konstrukciók már a funkciómegosztás elvét alkalmazzák: azaz a tömítettséget az elasztomer elemeken célszerűen kialakított rugalmas tömítőélek, míg a tömítés megtámasztását a merevebb, nagyobb szilárdságú támasztó elemek látják el. Egyes konstrukciókban a tömítés megvezetésére és a súrlódó felület tisztítására külön vezetőgyűrűt alkalmaznak. Bider Zsolt, SZE

100 04 JÁRMŰ- ÉS HAJTÁSELEMEK II. 4.. ábra: Jellegzetes hidraulika és pneumatika tömítések. A hidraulikatömítéseknél a nagyobb üzemi nyomásokra ma már megfelelő nyomó szilárdságú támasztó elemet, szövetbetét erősítéses gumit, vagy erősített teflon támasztógyűrűt alkalmaznak. Ezzel akadályozzák meg a tömítés gyors abrazív kopását, elmorzsolódását a tömítés hátoldalán, a tömítendő résnél, a nagy üzemi nyomás és az elmozdulási sebesség együttes fellépésekor. A műszaki fejlődés során a pneumatika tömítések szerkezeti kialakítása is módosult, pl. az elasztomer U-gyűrűk ajakvastagsága csökkent, ajakhosszúsága relatív megnövekedetett. Axiális tömítések Csúszógyűrűs homloklap tömítések A tömítő felületet a forgó és kopó tengelyfelületről a tengelyre merőleges körgyűrű felületre visszük át, amely még kopás esetében sem változtatja alakját. A csúszógyűrűs tömítés rendkívül sokféle szerkezetű lehet, de mindegyiknek négyféle fő alkatrésze van: álló tömítőgyűrű, amely az álló házban van, ahonnan a tengely kijön, forgó csúszógyűrű, amely a homlokfelületen szorul rá az álló tömítőgyűrűre, tömítőgyűrűk (legtöbbször O-gyűrű), amelyek az egymáshoz viszonyított álló alkatrészek között helyezkednek el, összeszorító rugó, amely az álló és forgó gyűrűk közötti tömítés létrehozásához szükséges összeszorító erő egy hányadát adja. Bider Zsolt, SZE

101 4. TÖMÍTÉSEK ábra: A csúszógyűrűs tömítés alaptípusai A csúszógyűrűs homloklap tömítést négy alaptípusra vezethetjük vissza: a tömítő csúszógyűrű a tengellyel együtt forog és a belső túlnyomás, valamint a rugóerő szorítja a házba szilárdan beépített jobb oldali gyűrűhöz. (4.. ábra A típus), a túlnyomásos téren kívül helyezkedik el a csúszógyűrű (4.. ábra B típus), a tömítőgyűrű a belső túlnyomású térben a házzal együtt áll és a tengelyre felhúzott gyűrű forog (4.. ábra C típus), csúszógyűrű a házban áll, a tömítő felület (súrlódó gyűrű) a nyomás alatti téren kívül helyezkedik el. (4.. ábra D típus). Axiális ajakos tömítések Itt a tömítettséget szintén a tömítő felület axiális irányú zárásával hozzák létre. Jellegében hasonló a radiális ajakos tengelytömítésekhez. Készül sokféle kivitelben, van ahol a tömítő ajkakat rugó terheli (4.3. ábra) nagyobb sebességhez és túlnyomáshoz, vannak rugó nélküli kialakítások általában gördülőcsapágyak védelmére. Készülnek fémházas, fémerősítésű és szabad kivitelben. A 4.3. ábrán látható axiális tengelytömítő gyűrűk tömítő ajka tengelyre merőleges homlokfelületre szorul, amelyet célszerű gondosan megmunkálni. Gördülőcsapágy esetében ez adott, a gyűrű a csapágyat megvédi a külső szennyeződéstől, és egyben megakadályozza a kenőanyag kiszivárgását a csapágytérből. Bider Zsolt, SZE

102 06 JÁRMŰ- ÉS HAJTÁSELEMEK II Nem érintkező tömítések 4.3. ábra: Axiális ajakos tömítés A mozgó, nem érintkező tömítéseknél a tömítőfelületek egyenetlenségeinek hatásos egymásba kapcsolódása nem engedhető meg, azaz meghatározott kis hézagot kell tartani a tömítőfelületek között, bizonyos mértékű tömítetlenséget megengedve. A szivárgási, illetve a résveszteségek csökkentése érdekében a nem érintkező tömítéseket úgy kell kialakítani, hogy a szerkezeti megoldás minél nagyobb áramlási ellenállást biztosítson Hidrodinamikus tömítések (fojtótömítések) A résen keresztül történő folyadékáramláskor fellépő veszteségeket használjuk fel tömítésre. A résben a folyadéknyomás a súrlódási és örvénylési veszteségek következtében csökken le a külső tér nyomására. Így tömör zárásról itt nem beszélhetünk. A nem érintkező tömítések esetén a rések között közegáramlás van. Az átfolyási utat úgy kell kialakítani, hogy az áramlási ellenállás minél nagyobb legyen. Megkülönböztetünk sima rést, labirintrést és labirintot A labirintrés a sima réshez képest egyik vagy mindkét felület szakaszos tagolással készül. A folyadékzárású labirint- és réstömítésekbe a zárófolyadékot túlnyomással vezetik be, majd pedig az innen kiáramló zárófolyadékból az elnyelt tömítendő közeget (mérges gáz, gőz) ki kell nyerni, le kell választani. Réstömítés 4.4. ábra: A réskialakítások szokásos változatai A réstömítés az esetek döntő többségében kis vastagságú körgyűrű keresztmetszetet jelent bizonyos hossz mentén. A szokásos résvastagság 0,...0, mm, esetleg néhány μm. Az elfolyás csökkentésére a rés hosszúságát amennyire csak lehet, nagyra kell választani, és töreked- Bider Zsolt, SZE

103 4. TÖMÍTÉSEK 07 ni kell amennyire lehetséges a résben turbulens áramlás előidézésére. A rés lehet hengeres felületű, kúpos felületek között állandó vagy változó vastagságú. A réskialakítás szokásos változatait a 4.4. ábra szemlélteti. Labirinttömítések A labirinttömítés olyan egymást követő fojtások sorát jelenti, ahol a folyadékáram energiáját az örvénylés majdnem teljes mértékben felemészti. A labirint tömítettsége a fojtási helyek számától függ. Helyesen kialakított labirint tömítés esetén, ha a tömítő felületek kölcsönös helyzetüket megtartják, a tömítő hatás állandó üzemi viszonyok között változatlan és mentes az elhasználódástól, így nem igényel utánállítást, nem fogyaszt tömítő anyagot ábra: Labirint kialakítások és labirinttömítések. A fentiek alapján ezt a tömítési módot közepes nyomású, nagy hőmérsékletű gáz és gőz tömítésénél jöhet leginkább szóba, nagy relatív sebességnél (pl. reakciós gőzturbina stb.), elsősorban forgó tengelyek tömítésére használják. Alkalmas tengelyirányú alternáló mozgást végző dugattyúk, dugattyúrudak tömítésére. A labirint szerkezeti kialakítási elveit a 4.5. ábra szemlélteti. A 4.5. ábra a. részén a rések fojtási helyének hosszúságát a b méret jelöli, ugyanakkor a kamra mélysége T, szélessége B, a résmagasság h, a fojtótárcsák dőlésszöge α. Bizonyos határon túl a résméretek nem csökkenthetők, gyártástechnológiai nehézségek, az elemek túlzott rugalmas alakváltozása miatt. Helyes kamra kialakítással azonban visszaáramlás érhető el a fojtási helyeken, így az ellenállás lényegesen nagyobb (4.5. ábra b. és c.). Bider Zsolt, SZE

104 08 JÁRMŰ- ÉS HAJTÁSELEMEK II. A fojtási helyek kialakítása szerint megkülönböztetünk radiális (4.5. ábra d.) és axiális (4.5. ábra e.) tömítéseket. A radiális tömítés a tengelyirányú hő tágulásra kevésbé érzékeny, míg a tengely radiális kilengései zavart idézhetnek elő. Az axiális tömítésre viszont éppen a tengelyirányú hő tágulás jelent veszélyt, mert esetlegesen összesúrlódás, dörzsölődés állhat elő. Védőtömítések A védőtömítések feladata azonos nyomású terek szétválasztása, a szennyeződés bejutása és a kenőanyag kiszivárgása elleni védelem, tehát nyomáskülönbségre nem tömítenek. A szokásos védőtárcsák (4.6. ábra a.), védőgyűrűk (4.6. ábra b-c.), lemezből sajtolt vagy forgácsolt kivitelűek, sík vagy pedig profilos kialakításúak, és lehetnek axiálisak vagy radiálisak. Legtöbbször a tömítő rést zsírral töltik ki, így az áramlás a résben nem lép fel ábra: Védőtömítések csapágyaknál a) védőtárcsás tömítés b) axiális védőgyűrűs tömítés c) radiális védőgyűrűs tömítés Folyadékszóró tömítési megoldások Olajkenésű csapágyházak esetén az olaj kijutását a tengely mentén a tengely anyagából kimunkált, vagy pedig a tengelyre szerelt szóró vállak, szóró élek, gyűrűk, tárcsák segítségével akadályozzuk meg (4.7. ábra). Ilyenkor célszerű a leszóródott olajat összegyűjteni és a csapágyházba kis furaton keresztül visszavezetni Hidrosztatikus tömítések 4.7. ábra: Folyadékszóró tömítések E tömítés esetében a tömítésben a tömítendő közeg nyomásával azonos hidrosztatikus nyomást hoznak létre, vagy magában a tömítésben vagy azon kívül létrehozva ezt a tömítéshez szükséges nyomást. A tömítésben a nyomás kialakításának egyik legjellemzőbb módja a ten- Bider Zsolt, SZE

105 4. TÖMÍTÉSEK 09 gelyre, ill. a házra vágott csavarmenet, mely a mozgórészekre tapadó viszkózus folyadékot visszafelé szállítja. (4.8. ábra) 4.8. ábra: Visszahordó menet Minden tömítendő nyomáshoz tartozik egy bizonyos menethosszúság, amelyet a tömítő folyadék kitölt. A záráshoz szükséges nyomást a tömítésen kívül is létre lehet hozni szivattyúval vagy ventilátorral, és ez megfelelő nyomással megakadályozza a tömítendő közeg kiáramlását. Természetesen a tömítésre használt anyagnál elfolyási veszteségek lépnek fel. A nem érintkező tömítések előnye, hogy mivel az elmozduló felületek nem érintkeznek, nincs kopás és súrlódási hőfejlődés. Nincs szennyeződés a kenőanyagból származóan. A tömítendő részek egymáshoz viszonyított sebessége nem korlátozott. Nem változik a tömítőhatás, a szerkezetben nincs tömítőanyag tehát a pótlásáról sem kell gondoskodni, azaz karbantartást nem igényelnek. Viszont a nem érintkező tömítések hátránya, hogy nincs teljes tömítettség, jelentős az előállítási költsége, minél kisebb a rés, annál gondosabb megmunkálást és fejlettebb technikát igényel. Bider Zsolt, SZE

106 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 5.. A hajtásról általában Gyakori gépészeti feladat az, amikor két különböző gépet kell összekapcsolni. Ezeknek a gépeknek általában igen különböző jelleggörbéjük van, és mégis úgy kell a kapcsolatot megvalósítani, hogy az jó hatásfokú és emellett rezgés- és zajmentes legyen. A feladat legtöbbször össze van kötve fordulatszámváltással, vagyis adott áttételt kell megvalósítani, vagy pedig nyomatékváltással, és adott esetben teljesítményelágaztatás is lehet követelmény. Az átalakítás lehet fokozatmentes, de leginkább adott merev fokozatot, áttételt kell betartani. Eközben igen gondosan ügyelni kell, hogy a teljesítményveszteség minél kisebb, vagyis a hatásfok a lehető legnagyobb legyen. Mindezeket a feladatokat olyan gépelemek végzik, amelyeket öszszefoglalóan hajtóelemeknek, ill. hajtásoknak nevezünk. Az ezekkel a kérdésekkel foglalkozó tudományterület a hajtástechnika. Az energiaféleségek változtatására átalakítókat használunk, az általános gépépítésben a mechanikai energia átalakítók játsszák a legnagyobb szerepet. Az átalakítandó teljesítményt meghatározó jellemzők szerint megkülönböztetjük a következőket: forgatónyomaték vagy fordulatszám átalakítók, ezek a nyomatékot és a fordulatszámot növelni vagy csökkenteni tudják, forgatónyomaték átalakítók, amelyek a nyomatékot erőhatássá vagy egy forgó mozgást nem forgóvá, legtöbbször egyenes vonalú mozgássá alakítják át (fogasléchajtás, csavarhajtás), az erő és sebesség átalakítók az erőket vagy a nem forgó mozgásokat változtatják meg (például hidraulikus hengerek, csigasoros emelők). Az átalakítás megvalósulhat periodikus módon vagy állandó áttételezéssel: egyenletes nyomaték, fordulatszám, erő és sebesség átalakítás, az ezeket megvalósító szerkezeteket a gépépítésben hajtóműveknek nevezzük, az egyenlőtlen nyomaték, erő, fordulatszám és sebesség átalakítást végző szerkezeteket periodikus áttételű hajtóműveknek vagy a nemzetközi szakirodalom alapján mechanizmusoknak nevezzük A hajtóművek csoportosítása A hajtóművek tehát olyan átalakító szerkezetek, amelyek a nyomatékot, az erőt, a fordulatszámot vagy a sebességet legtöbbször állandó áttétellel alakítják át. A hajtóműveket általában egy gép hajtásrendszerébe építik be. Osztályozásukat a hajtástechnikai követelmények szerint végezhetjük el. A hajtásrendszerben elfoglalt helyzetük, a fordulatszám-, ill. a nyomatékváltoztatásuk szerint csoportosításuk a következő lehet: Állandó áttételű hajtások: egytengelyű: hengeresfogaskerék-hajtás, bolygókerékhajtás, különleges bolygóhajtás; párhuzamos tengelyű: hengeresfogaskerék-hajtás, dörzskerékhajtás, vonóelemes súrlódóhajtás, lánchajtás; egymást metsző tengelyű: kúpkerékhajtás, kúpos dörzskerékhajtás; kitérő tengelyű csigahajtás, csavarkerékhajtás; Szalai Péter, SZE

107 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK tetszőleges: hidrosztatikus hajtómű. Fokozatonként beállítható áttételű hajtások: egytengelyű: hengeresfogaskerék-hajtás, bolygókerekes hajtómű; párhuzamos tengelyű: hengeresfogaskerék-hajtás. Fokozatmentesen beállítható áttételű hajtások: egytengelyű: hidrodinamikus hajtómű, hidrosztatikus hajtómű; párhuzamos tengelyű: dörzskerékhajtás, vonóelemes súrlódóhajtás, különleges lánchajtás; egymást metsző tengelyű: kúpos dörzskerékhajtás. Forgásirányváltó hajtások: egytengelyű: bolygókerékhajtás; párhuzamos tengelyű: hengeresfogaskerék-hajtás. Gyakorlatilag minden fokozatmentesen állítható hajtással megvalósítható a forgásirányváltás. A csoportosításból kitűnik, hogy egyik rendezőelv az áttétel megvalósításának módja, a másik a tengelyelrendezés jellege. A hajtóművek tulajdonságai közé tartozik még az is, hogy a nyomaték-, ill. forgómozgásátvitel történhet erőzárással (súrlódási erő) vagy alakzárással is (kényszerkapcsolat, fogazatok stb.). A kerekekkel megvalósított hajtásátvitelekhez soroljuk a dörzskerékhajtásokat (erőzáró kapcsolat), a fogaskerekeket (alakzáró kapcsolat), de a hajtóművek közé tartoznak a vonóelem es hajtások is, ezek lehetnek súrlódó hajtások és alakzáró (lánchajtás, fogazott szíjhajtás) hajtások. 5.. Dörzskerékhajtások Két párhuzamos vagy kitérő helyzetű tengely között a teljesítmény átvitele két érintkező forgástesttel, súrlódás révén történik. A kellő összeszorító erő biztosítása szükséges a hajtás működéséhez. Az átvitt nyomaték függ még az érintkező anyagpárra jellemző súrlódási tényezőtől, és a súrlódási erő támadáspontjától. A dörzshajtás másik elnevezése is beszédesen utal a működésre, erőzáró gördülőhajtás. Alkalmazható különböző dobok hajtására, ilyen a golyósmalom, vagy az élelmiszeripari keverőgép. A nyomtatókban a lap továbbítására is ezt használjuk. A járművek kerekei is felfoghatóak, mint dörzskerekek, hajtott vagy nem hajtott módon. A szállítószalagok vezető görgői is hasonló kialakításúak például a bányászati alkalmazásban Erőhatások a dörzskerékhajtásban Az 5.. ábra két sima tárcsa közötti nyomatékátvitel erőhatásait szemlélteti. Ha a tárcsákat F n erővel összeszorítjuk, akkor a maximális átvihető kerületi erő, a tapadási súrlódási erő lesz: F k F. n Ha csúszást nem tételezünk fel, akkor a kerületi sebességek: v r r, az áttétel pedig: Szalai Péter, SZE

108 JÁRMŰ- ÉS HAJTÁSELEMEK II. i r r n n. F n n F n r r n hajtott F k v F n hajtó 5.. ábra: Dörzshajtás erőhatásai Mivel azonban a gyakorlatban a súrlódó tárcsák között a csúszásmentes gördülés ritkán valósul meg, a valóságos áttétel a csúszás szlip figyelembe vételével: n d i ( s), n d ahol: s az úgynevezett szlip-tényező, ez gyakorlatban nem éri el a 3%-ot, A hatásfok pedig a következő módon határozható meg: P P s, tehát η 0,97. A dörzskerékhajtás előnyei: egyszerű felépítés, kis tengelytáv, karbantartást alig igényel, a megcsúszás lehetősége túlterhelés elleni védelmet nyújt, könnyen megvalósítható a fokozat nélküli áttétel, alacsony zajszintű üzem. A dörzskerékhajtás hátrányai: a nyomatékátvitelhez viszonylag nagy összeszorító erő szükséges, nagy csapágyterhelések lépnek fel, csúszás okozta kopás befolyásolja az élettartamot A dörzskerékhajtás kialakításának irányelvei Az átvihető nyomaték az érintkezésben levő anyagok, azok felületi kiképzése, geometriai kialakítása, valamint az összeszorító erő függvénye. Az edzett acél edzett acél anyagpár esetén nagy megengedett érintkezési feszültséggel (Hertz-feszültség) és viszonylag kis súrlódási Szalai Péter, SZE

109 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 3 tényezővel lehet nyomatékot átszármaztatni, például a vasúti járművek esetében. Amennyiben az acéltárcsákat olajjal kenjük, és vegyes súrlódási állapotot feltételezünk, μ=0,06 értékkel lehet számolni. A viszonyok vizsgálata során sokszor indokolt az elaszto-hidrodinamikai (EHD) kenéselmélet összefüggéseinek a felhasználása is. Az összeszorító erő nagyságát adott nyomatékátvitel esetén úgy lehet csökkenteni, hogy a tárcsákat nagyobb súrlódási tényezőjű anyagból készítjük vagy az acéltárcsákat bevonattal látjuk el. A szokásos súrlódási tényező értékek: öntöttvas öntöttvas 0, 0,5 öntöttvas bőr,papír 0,5 0,3 öntöttvas fa 0, 0,3 öntöttvas műanyag 0, 0,5 A felületi terhelés megengedett értéke öntöttvas - öntöttvas párosítás esetén: k meg = 0,3...0,7 [N/mm ]; öntöttvas - többi anyag esetén: k meg = 0,...0,3 [N/mm ] lehet. Acél dörzskerekek esetén a számítás pontos elvégzésekor az érintkezési feszültségeket kell kiszámítani. Az 5.. ábra különböző tárcsamegoldásokat szemléltet. Általában a kisebbik tárcsán szokták kialakítani a dörzsfelületet, bőrből, papírból vagy műanyagból. b b fenollam inát d a) gum ibevonat a) b) c) 5.. ábra: dörzstárcsák Igen gyakran használunk gumi vagy gumiszerű anyagú dörzskereket, amelyet gondosan megmunkált öntöttvas vagy acéltárcsával kapcsolunk. A súrlódási tényező nyugodt járású, egyenletes üzemben μ = 0,7-nek vehető, ami precíz rendszerben akár μ = 0,9 is lehet, gyakori indítás esetén μ = 0,5, nedves üzemben μ = 0,3 lehet. Az ilyen típusú dörzskerekekhez csak viszonylag kis értékű összenyomó erő engedhető meg, mert az alakváltozási munkából keletkező hőmennyiség nem melegítheti fel a gumit C-nál nagyobb hőmérsékletre. A használatos gumi Shore-keménységű, kopásálló, hőálló és öregedésre nem hajlamos, kiemelendő a szintetikus gumi anyagok közt a polikloroprén, és a természetes gumi is gyakori alapanyag. Tisztán és keverékként is alkalmazzuk a gumi anyagokat. Kivitelezett gumi dörzskerékre megoldásokat az 5.3. ábra szemléltet. A merevség és a hőelvezetés javítására a gumigyűrűt közvetlenül az acéltárcsára vulkanizáljuk, vagy pedig az acélbetétre vulkanizált gumigyűrűt felsajtoljuk a tárcsára. Szalai Péter, SZE

110 4 JÁRMŰ- ÉS HAJTÁSELEMEK II. a) b) c) d) ábra: Gumigyűrűs dörzskerék a) és acélbetétes gumigyűrűk b), c), d) Hornyos dörzskerék Az összeszorító erő csökkentését nagy súrlódási tényezőjű bevonatanyag felhasználásával lehet elérni, vagy a súrlódó felületek ék alakú hornyos kialakításával növeljük az összeszorító erő hatását (az ékszíjakhoz hasonló hatást érünk el). Az 5.4 ábra egy hornyos dörzskerékhajtást ábrázol. F n F t F n d d 5.4. ábra: hornyos dörzskerék erőhatásai Ha a tárcsára ható összeszorító erő F t, akkor a horonyfelületre merőleges F n erővel kifejezve: a kerületi erő pedig: F F sin, t n ' F F F F. k n t t sin A súrlódás látszólagosan megnövekszik és kisebb összeszorító erő elég azonos kerületi erő átviteléhez. A hornyos dörzskerékhajtás hátránya, hogy csak az áttételnek megfelelő átmérőkhöz tartozik tiszta gördülés, minden más érintkezési pontban csúszás van, ez pedig hő fejlődést és nagyobb kopást jelent A dörzskerékhajtás méretezése A dörzshajtás által átvitt nyomaték meghatározásánál célszerű bizonyos csúszás elleni biztonsággal számítani. A kimenő teljesítmény: Szalai Péter, SZE

111 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 5 P P, P P n üzemi max bizt A Continental dörzskerekekhez az n biztonsági tényezőt egy a kapcsolódó kerekek méretétől függő és egy üzemi tényezővel adja meg. n bizt c c, ahol c 3 d d Ahol d a kisebbik kerék átmérője. Az üzemi tényező c értéke és,8 közötti értéket vehet fel annak függvényében, hogy milyen gyakori a rendszer leállítása, elindítása, és függ még a napi munkaóra mennyiségtől, valamint az üzem közben várható lökés-szerű terhelésektől. A kerületi erő: F k T P d d n. A súrlódási erő: F S F S n, n k F F k ahol: a csúszás elleni biztonsági tényezőt S,... között választjuk. A felületi terhelésre fémtárcsák, kerekek esetében a Hertz-egyenlet szerinti érintkezési feszültségek az irányadók, a puhább, nagyobb súrlódási tényezőjű anyagoknál Stribeck szerint ellenőrizzük a érintkezési nyomást. A Hertz-féle érintkezési feszültség: H K F E ü n ( ) b r H m eg, ahol: K ü az üzemi tényező, E=E E /(E +E ) a redukált rugalmassági tényező, ρ r = ρ ρ /(ρ +ρ ) a redukált görbületi sugár, ν a Poisson tényező, b a dörzstárcsa aktív szélessége. A Stribeck szerinti érintkezési nyomás: p K ü F n d b p meg. A Hertz-féle érintkezési feszültségek, valamint a Stribeck szerinti érintkezési nyomás megengedett értékei segéd táblázatokban találhatók különböző anyagokra vonatkozóan. Szalai Péter, SZE

112 6 JÁRMŰ- ÉS HAJTÁSELEMEK II A dörzskerékhajtások alkalmazásai Az 5.5. ábra szemléltet három szerkezeti kialakítást dobhajtásra. A kiemelt kerék a hajtó dörzskerék, kivétel a c) esetben, ahol csak áthajtó szerepű. Az 5.6. ábra a) képe egy keskeny tárcsás, viszonylag kis nyomatékátvitelű hajtást szemléltet, amelynél a vízszintes tengelyen eltolható kis tárcsával az áttétel és forgásirány is változtatható. Egy frikciós csavarsajtó orsójának forgatására szolgáló dörzshajtást mutat be az 5.6. ábra b) képe. Ez egy kettős dörzshajtás, ahol az állandó irányban forgó vízszintes tengely jobbra vagy balra tolásával jön létre dörzskapcsolat a vízszintes síkú kerékkel, amely a függőleges csavarmenetes sajtótengelyt forgatja. Így a tengely két irányban tud forogni a sajtolóütemnek megfelelően. a) b) c) 5.5. ábra: Dörzskerekes hajtások, a) külső, b) belső és c) dörzskerekes áthajtás d n F n F n d n a) b) 5.6. ábra: Áttétel- a) és forgásirány váltó b) dörzshajtások A dörzshajtások általában állandó áttételt adnak, de könnyen megvalósíthatunk fokozatmentes áttételű hajtást is. Az ide vonatkozó anyagot a későbbi 5.6. fejezet tárgyalja Vonóelemes hajtások F n Két vagy több forgó elem között a mozgás- és az energiaátvitel húzóerővel terhelt vonóelemmel valósul meg. A forgó szerkezeti elemek sima, hornyos vagy fogas tárcsák lehetnek. A teljesítmény átvitel erőzáró, vagy alakzáró módú. Az alábbi összesítő táblázatban az egyes hajtás típusoknak a főbb jellemzőik láthatók. Ide tartozik még a drótköteles hajtás is, de annak tárgyalására nem térünk ki. Egy típuson belül a fizikai jellemzők maximális értékei egyszerre nem érhetőek el, az okok a különböző anyagok változatos tulajdonságaiban vannak. Szalai Péter, SZE

113 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 7 * egy vonóelem hurokra vonatkoztatva A járműipari alkalmazásokban a lapos heveder igen ritka, az ékszíjak közül a leggyakoribb az ékbordás (hosszbordás), valamint a fogazott ékszíj, amit a motorhoz kapcsolódó vízpumpa, generátor, klíma kompresszor, szervó pumpa hajtására használnak. A fogasszíj, és a görgősill. fogaslánc a motor vezérmű hajtó vonóeleme általában Erőzáró vonóelemes hajtások A vonóelemes hajtások domináns képviselője a szíjhajtás. A végtelenített szíj és a hajtó, illetve hajtott tengelyen levő szíjtárcsák között erőzáró kapcsolat van. A vonóelem és a tárcsák közötti tapadás, a kapcsolatban részt vevő anyagpárra jellemző súrlódási tényező kritikus része a hajtásnak. A nyomaték átviteléhez szükséges, hogy a szíjtárcsa és a szíj között súrlódó erő jöjjön létre, amit a szíj és a szíjtárcsa között előfeszítéssel keltett normál erő okoz. Legygyakrabban párhuzamosan, de esetenként a nagyobb tengelytávú tengelyek között tetszőleges szöget záróan a teljesítményt a vonóelem közvetíti. Az alakzáró vonóelemes hajtásokról az 5.5. fejezetben van szó A szíjhajtások előnyei és hátrányai A szíjhajtások a legjobban elterjedt hevederes hajtások. Kiválasztásuk az előnyök, és hátrányok mérlegelése alapján történik. Általában a fogaskerék és lánchajtással hasonlítjuk őket össze. Előnyök: rugalmas erőátvitel, Szalai Péter, SZE

114 8 JÁRMŰ- ÉS HAJTÁSELEMEK II. csendes, lökésmentes és rezgéscsillapító hajtás, egyszerű, olcsó kivitelezés, kenésnélküli, egyszerű karbantartás, nagyobb áttételek is megvalósíthatók egy fokozatban, magas kerületi sebességek. egyszerre több tengely is hajtható, amik különböző forgásértelműek lehetnek, kedvező hatásfok (90 98%) Hátrányok: a szlip, esetleg szíjcsúszás miatt az áttétel nem állandó, nagy tengely- és csapágyterhelés, a fogaskerékhajtással szemben nagyobb helyigény, korlátozott környezeti hőmérséklet, a környezetből származó szennyeződés (por, nedvesség, olaj, stb.) hatással van a súrlódásra A szíjak fajtái és anyagai A szíjhajtásoknál a szíj fajtát, valamint a szíj anyagát úgy kell megválasztani, hogy ez megfeleljen az üzemi terhelésnek és környezetnek. Elsődleges a szíj szilárdsága, a kerületi és az előfeszítő erőből származó feszültség elviseléséhez. A szíj és a tárcsa között jó súrlódási feltételeket kell elérni, hogy a kerületi erőt lehetőleg kis előfeszítésnél képes legyen átvinni a hajtás. A szíj anyagának ellen kell állnia az üzemi környezet hatásainak. Kivitelük lehet lapos heveder (vagy szíj), normálékszíj, keskenyékszíj, fogazott ékszíj, többsoros ékszíj, széles ékszíj, kettős ékszíj és ékbordás (hosszbordás) ékszíj. A szíjak legtöbbször több rétegből, anyagból állnak. A szíjak ágyazóanyaga lehet természetes és szintetikus gumi, műanyag (poliuretán, poliamid, polikloroprén), bőr, amik tisztán, és keverékként is használatosak. A bevonatnál az előbbieken túl szóba jöhet még textil (pamut, állatszőr, selyem, műselyem, nylon). A húzott szálak lehetnek kordból, aramidból, poliamidból, poliuretánból, szénből vagy poliészterből. A fogazott ékszíjak jellemzően tartalmaznak még a keresztirányú merevítés végett rövid, apró műanyag szálakat. A jelentősebb gyártók a szíjak szinte minden fajtáját kínálják, egy-egy típust akár többféle anyagkialakítással, így elérve a hosszabb élettartamot, vagy csendesebb működést, nagyobb terhelhetőséget. Pl. Contitech, Gates, Optibelt, Hutchinson, Bando, Roulunds A szíjhajtások alkalmazásai, hajtások elrendezései A különböző hajtáselrendezések a szíjfajtától is függnek. Leggyakoribb a nyitott hajtáselrendezés (5.7. ábra a) képe), amelyet minden szíjfajtával megvalósíthatunk. A hajtó és hajtott tárcsa forgásértelme ez esetben egyező. A hajtótárcsa forgásértelmét úgy kell megválasztani, hogy a laza ág felül legyen, így belógása növeli az átfogási szöget és ezzel a nyomatékátvitelt. Az átfogási szög növelését szíjfeszítő, terelő görgővel, szíjfeszítő szerkezettel lehet egyszerűen elérni, ami a előfeszítést is biztosítja (5.7. ábra b) és c) képe, autóipari példák). A szíjhurkot legtöbbször a két párhuzamos tengely egymáshoz képesti széthúzásával feszítjük meg. Ezt megvalósíthatjuk az egyik tengelyre szerelt tárcsafeszítő csavaros beállításával, vagy feszítőkocsi segítségével is. Szalai Péter, SZE

115 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 9 Több tengely hajtására a laposszíj, a kettős ékszíj, az ékbordás ékszíj (5.7. ábra b) és c) képei) alkalmazható. Ha a forgásértelem is bizonyos megkötéseket ad, a tengelyek nem párhuzamosak, akkor fordítógörgős, ill. terelőtárcsás hajtáselrendezést alkalmazunk. a) b) c) 5.7. ábra: Szíjhajtás elrendezések, a) nyitott, b) feszítő és vezető görgős, c) két forgásértelmű hajtás A szíjhosszúság, tengelytáv meghatározása A szíj hosszúságát a β átfogási szög ismeretében határozhatjuk meg. Jegyezzük meg, hogy az átfogási szög az áttétel és a tengelytávolság függvénye. A szokásos nyitott hajtások esetén az áttétel i max 5. Az 5.8. ábra szerint β=80 - α ábra: szíjhajtás jelöléseinek értelmezése A pontos szíjhosszúság adott tárcsaátmérőn és tengelytávolság esetén ( radiánban!, rad ): 80 L a cos ( d d ) ( d d ). Jó közelítéssel, ( d d ) L a ( d d ) 4 a. A feladat gyakran fordított, amikor az adott tárcsaátmérőkhöz és szíjhosszhoz kell a tengelytávolságot kiszámítani, ekkor az előbbi összefüggésből kiindulva: a p p q, Szalai Péter, SZE

116 0 JÁRMŰ- ÉS HAJTÁSELEMEK II. ahol: p 0, 5 L 0, 393 ( d d ) és q 0,5 L ( d d ) A szíjra ható erők és a feszültségviszony A szíjat terhelő erőhatások ismerete a szíjhajtások valamennyi erőzáró típusának méretezéséhez felhasználható kisebb módosításokkal. Az 5.8. ábra szerint az alsó feszes ágban ható F t erő nagyobb, mint a felső laza ágban ható F t ágerő. Ha a szíjcsúszástól eltekintünk, akkor a két szíjtárcsa kerületi sebessége megegyezik v v d n d n. A hajtást jellemző áttétel: i r r d d n n T T, ahol: az átvitt nyomaték T F r, ill. T F r, a kerületi erő pedig: k k F k F F. t t A kerületi erő mindkét tárcsa és szíj felületén egyenletesen elosztva hat és az ébredő elemi súrlódási erők összegével egyenlő. Az átvitt teljesítmény a kerületi erő és kerületi sebesség szorzata: P F v F v F v. k k k A teljesítmény és a nyomaték összefüggése: P F r n T. k A két ágerő különbsége a tárcsáról a szíjra, ill. a szíjról a tárcsára súrlódás által átvitt kerületi erőt képezi. Kötélsúrlódást (heveder súrlódást) feltételezve a két ágban ható erők között a következő összefüggés áll fenn: F F e, t t ahol: μ a súrlódási tényező, β az átfogási szög radiánban. Szalai Péter, SZE

117 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK F tc df c df r d F t F t d -df c F tc d -df c F tc d F tc h r F +df t t df r F tc F tc df c F t 5.9. ábra: szíjelemre ható erők Az 5.9. ábra alapján vizsgáljuk a szíjelemre ható erőket. A kerületen az erő fokozatosan F t - ről F t -re növekszik. Egy elemi dφ középponti szöghöz tartozó szíjelem mindkét végére F t és F t +df t érintőleges ágerők hatnak. Ezeknek az erőknek a sugárirányú összetevője df r. Ha a df t elemi erőnövekménytől eltekintünk, akkor: d df F sin r t, a kis szögek szinusza pedig magával a szöggel vehető egyenlőnek, ezért: df F d. r t A legtöbb esetben a fordulatszám és a kerületi sebesség nem elhanyagolható, ennek következtében fellépő centrifugális erő csökkenti a heveder tárcsára való ráfeszülését, egyben a szíjágban húzóerőt okoz, amely a szíjban ébredő húzófeszültséget növeli. A szíjelemre ható df c centrifugális erő arányos a szíjelem tömegével és a centripetális gyorsulással v df dm r b s r d v b s d, c r ahol: b a szíj szélessége, s pedig a szíj vastagsága. A centrifugális erő ellensúlyozására a szíjágakban ébredő F tc erők: d df F sin c tc, ill. d F F c tc d. Az előző egyenletekből: dfc F v b s. tc d A szíjelemet a df r erő a tárcsához szorítja, míg a df c erő ezt a ráfeszülést lazítja, a felületre merőleges eredő erő tehát: Szalai Péter, SZE

118 JÁRMŰ- ÉS HAJTÁSELEMEK II. df df df F d F d ( F F ) d. n r c t tc t tc A nyomatékátvitelt a súrlódás biztosítja, az elemi súrlódási erőt a felületre merőleges (normál) erő és a súrlódási tényező szorzataként kapjuk: df d F ( F F ) d. t n t tc A súrlódási tényezőt állandónak véve a fenti differenciálegyenlet megoldása, a változók szétválasztása után, integrálással: Ft Ft F t df t. F tc Integrálás és a határok behelyettesítése után: 0 d ln F F t t F tc F tc F F t, ill. F F t tc tc e. Az e értéket feszültségi viszonynak nevezzük, ez fejezi ki az ágak megfeszülésének viszonyát. A súrlódási tényező és az átfogási szög ismeretében meghatározhatók a szíjágakban ható F t és F t erők: F F F, ill. ( F F ) ( F F ) F. t t k t tc t tc k Ebből: F F t tc (F F ) F t tc k, F F t tc F t F tc F k, és F F F t k tc, F t F tc Fk, és F F F t k tc A szíjban keletkező feszültségek A szíjban egyrészt az F t és F t, feszes és laza ágakban ható húzó igénybevétel, másrészt a szíjnak a tárcsákra való ráhajlításából származó hajlító igénybevétel idéz elő feszültséget. A húzó igénybevétel szempontjából az F t húzóerő, a hajlító igénybevétel szempontjából pedig, a kisebbik tárcsa átmérője a mértékadó. Az F t erő, a feszes ágban ható erő, és a szíj keresztmetszete A b s ismeretében a szíjkeresztmetszetben keletkező feszültségeket meg lehet állapítani: F F t k b s b s v. Szalai Péter, SZE

119 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 3 Hasonlóan a laza ágban keletkező húzófeszültség: F F t k b s b s v, mindkét összefüggésben a centrifugális erő által előidézett feszültség: Ftc v c b s is szerepel. A vonóelemes hajtás célja tengelyek közötti nyomatékátvitel, ill. kerületi erő átvitele. Ez a hasznos erőhatás, a többi erő ennek érdekében keletkezik. Ennek értelmében a hasznos feszültség: Fk F. b s Ezzel kifejezve a és feszültségek: F c, ill. F c. A hajlító igénybevétel okozta feszültséget a görbületi sugár és a hajlító nyomaték összefüggéséből határozzuk meg: M. r I E Mivel a heveder vastagsága s a tárcsák sugaránál lényegesen kisebb, így a hajlítófeszültséget a Navier-képlet segítségével fejezhetjük ki: M E s e s E. 3 I r d Mivel a kis tárcsán keletkezik a nagyobb hajlítófeszültség, ezért célszerű a képletbe a d átmérőt behelyettesíteni. Szalai Péter, SZE

120 4 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: Szíjban ébredő feszültségek a hajtó oldalon A feszültségek eloszlását az 5.0. ábra mutatja. A legnagyobb feszültség a kis tárcsa felfutó feszes ág keresztmetszetében keletkezik: max 3 F c E s d meg. A szíj méretezés lényege, a ζ meg megengedett feszültség ismeretében, a hasznos feszültség meghatározása: F s F. b s k E v m eg d A szíjcsúszás, hatásfok és az áthúzási fok A szíj és a tárcsa között erőzáró kapcsolat biztosítja a nyomaték átvitelét. A szíj jó felfekvését a két tárcsa tengelyének egymáshoz viszonyított széthúzással biztosítjuk, ekkor a szíjban erők lépnek fel. Nyomatékátvitelnél a feszes és a laza ágban különböző erők hatnak, az F t és az F t. Mivel az ágerők különbözőek, a hozzájuk tartozó rugalmas megnyúlás is különböző. Ezért a hajtótárcsára való felfutás és a szíj lefutása között a rugalmas nyúlás különbségének megfelelő relatív elmozdulást kénytelen végezni a heveder a tárcsához viszonyítva. A megnyúláskülönbség: F l F l A E A E t t, ahol: l a v sebességnek megfelelő hevederhosszúság, A pedig a heveder keresztmetszete. A rugalmas csúszás, vagyis a szlip : s r v v l t t k F F F F v l A E A E E. Szalai Péter, SZE

121 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 5 A rugalmas csúszás annál nagyobb minél nagyobb kerületi erőt kívánunk átvinni, és minél kisebb az E rugalmassági tényező minél rugalmasabb a szíj. A szíjtárcsák kerületi sebességének különbsége nem azonos a szíjágak sebességkülönbségével, mert mindkét tárcsa érintkezésben áll mind a feszes, mind pedig a laza szíjággal. Ezáltal a tárcsák kerületi sebessége kisebb, mint a szíjágak sebessége. A gyakorlatban a kerületi sebességekre vonatkozó szlip általában nem nagyobb % értéknél, de 3% értékig még fenntartható az üzem. A szíjcsúszás miatt a hajtás nem veszteségmentes. A hajtó és hajtott tengely közötti teljesítménykülönbség a veszteségteljesítmény: P v P v P P, a hatásfok pedig: s. P v A csúszás okozta veszteségen túl számolni kell még a légellenállás, és a csapágyazás veszteségeivel is, így a hajtás összességében 93 98% hatásfokú. A csúszás miatt a hajtás valóságos áttétele is más lesz, ezt figyelembe véve: i d d ( s). A megbízható nyomatékátvitel érdekében a szíjhurkot meg kell feszíteni. A feszítőerőket azonban a mozgással ébredő centrifugális erő enyhíti, a tengelyekre ható erőket csökkenti. A szíjágerők összege vektoriálisan: F h F F F F. t tc t tc Nem nagy áttételnél a szíjágak közel párhuzamosak és az algebrai összegzés is megfelelő, vagyis: F h F t F tc F t F tc Fk F k Fk. Ez az üzem közben ható tengelyhúzás. Álló helyzetben, vagy lassú forgásnál nem érvényesül a centrifugális erő lazító hatása, így a tengelyek terhelése nagyobb. A vonóelemes hajtások minősítésére meg szokták határozni, hogy egy adott kerületi erő átviteléhez mekkora tengelyhúzást kell kifejteni. Ezt az áthúzási fokkal, vagyis a kerületi- és a tengelyhúzás hányadosával lehet kifejezni: F F k h. A tengelyeket és a csapágyakat a biztonság kedvéért F h =3F k értékre kell méretezni. Szalai Péter, SZE

122 6 JÁRMŰ- ÉS HAJTÁSELEMEK II Ékszíjhajtások Az erőzáró hajtások nyomatékátvitelekor döntő szerepet játszik a szíjtárcsa és a szíj közötti súrlódás. Megfelelő anyag kiválasztásával a súrlódási tényezőt, a tárcsa és a szíj érintkezésének geometriájával pedig a felületre merőleges erőt tudjuk befolyásolni. Az utóbbinál az ékhornyos tárcsa és ékszíj alkalmazása a legelterjedtebb. Az ékszíjtárcsa erőhatásai az 5.. ábra szerint: F n F F n 5.. ábra: Ékhatás a) F n F sin és ' F F F F k n sin. A súrlódási tényező látszólag az α=34 38, így a μ 3μ. ' értékre növekedik. A szabványos ékszíjtárcsáknál sin Az ékszíj kiválasztása A hajtás elemeit általában katalógus termékekből választjuk ki, esetleg a szíjtárcsák egyedi gyártásra kerülnek. Az ékszíjhajtás méretezéséhez ismert a hajtó és hajtott egység, a napi munkaórák száma, az átviendő teljesítmény, a bemenő és rendszerint a kimenő fordulatszám. A hajtás átvihető teljesítménye függ a hajtás rendszer elemeitől, és a munka körülményeitől ezt egy szerviz tényezővel fejezzük ki (jele: c ). Szalai Péter, SZE

123 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 7 Az áttétel meghatározható a be és kimenő fordulatszámok hányadosaként. A tárcsaátmérők méretét a rendelkezésre álló hely, ill. a szíjélettartam határozhatja meg, ugyanis kedvezőbb az élettartam, ha a kerületi sebesség 8 m/s közé esik (képlet a 0. oldalon, az átmérők a jellemző átmérők legyenek). Figyelembe kell még venni, hogy a kistárcsa átmérőjének szabvány szerinti alsó határa van, a nagy hajlító igénybevétel miatt. Természetesen az áttétel is meghatározó a méretekben. Mivel szabványos értékekről van szó, az áttételt csak egy határon belül lehet pontosan kihozni. Az ajánlott tengelytáv: 0, 7 ( d d ) a ( d d ). A tengelytávból és a tárcsaátmérőkből következik a szíj hossza (képlet a bekezdésben, L helyett itt helyénvalóbb az L p ), p p p p ami megint csak kötött értékű lehet, így a tengelytáv kicsit változik miatta, a közelítően pontos érték a bekezdésben levő képlettel számítható. A szíjhossz alapján egy újabb átvihető nyomatékot módosító tényezővel kell számolni (jele: c 3 ), ami a katalógusban található. Szalai Péter, SZE

124 8 JÁRMŰ- ÉS HAJTÁSELEMEK II. Meghatározandó még a kis tárcsán az átfogási szög, ami egy újabb átvihető nyomatékot módosító tényezőt ad (jele: c ). A szíj feszítése (x) és felszereléséhez (y) szükséges távolságok az átfogási szögből és a szíjhosszból adódnak: x 0, 0 L 0, 005 L h p p, y 360 sin / sin /. Hogy kedvező élettartamot kapjunk, a szíjfrekvencia értékeit célszerű ajánlott határok között betartani: 5 0 /s, ha a szíjszélesség l 0 0 mm, ill /s, ha a szíjszélesség l 0 3 mm. Az értékek normál ékszíjakra vonatkoznak. A szíjfrekvencia arányos a tárcsák z számával, a heveder v sebességével és fordítottan arányos az L p heveder hosszal: f v z L p. Ha az ékszíjhajtással átviendő teljesítmény P, az egy ékszíjjal átvihető névleges teljesítmény P 0, akkor a szükséges szíjhurok szám: z c P, P c c 0 3 a kapott értéket egész számra kell felkerekíteni. Minden egyes szíjprofil típushoz saját diagram tartozik, ami az átvihető teljesítményt mutatja. A Contitech forgalmazásában levő Conti Advance FO -Z fogazott ékszíjhoz az alábbi diagram tartozik, leolvasható az adott fordulatszámhoz tartozó szerviz tényezővel módosított teljesítményérték, a négy profil nagyság, ill. a kis szíjtárcsa átmérő szerint. Szalai Péter, SZE

125 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK ábra: Szíjteljesítmény hajtó fordulatszám függvények, tárcsaátmérő szerint Az effektív szíjhúzási erőt a következően számolhatjuk: F t P. v A tengelyterhelés is kiszámítandó: F k F z k v sin h t, ahol k a szíj feszességi és k a centrifugáliserő tényező, mindkettőt katalógus rögzíti. A felszerelés és feszítés helyességére egy ellenőrző erő határozandó meg, ami a szíjágnak kellő elmozdulását eredményezi Normál, és keskeny ékszíj Az 5.3. ábra szemlélteti a normál ékszíj (DIN5/ISO484) keresztmetszetét. A gumi ágyazóanyagba a vonóelemek, a húzóterhelést felvevő szálak, kétféleképen lehetnek beépítve. Az egyik esetben több sorban beágyazott kábelbetétes kivitelről, a másik esetben egy sorban elhelyezett kordfonalas ékszíjról beszélünk. Az egész keresztmetszetet kívül, két vagy több rétegben borítószövettel burkolják, hogy kopásálló legyen. A szíj keresztmetszeti nagysága DIN/ISO szerint jelölve lehet 8/-, 0/Z, 3/A, 7/B, 0/-, /C, 5/-, 3/D, 40/E. A megengedhető szíjsebesség 30 m/s, a szíjfrekvencia pedig 60 s -. A szíjtárcsa horony méreteit a DIN7/ISO483 tartalmazza. Szalai Péter, SZE

126 30 JÁRMŰ- ÉS HAJTÁSELEMEK II. l 0 betétek l p h p s h 0 burkolószövetek ágyazó- gum i gum im ag d p 5.3. ábra: Normál ékszíj keresztmetszet A keskeny ékszíj a normáltól abban tér el, hogy itt h 0 /l 0 =:,3, míg a másiknál h 0 /l 0 =:,6. Az ide tartozó szabvány a DIN7753/ISO484. A keresztmetszeteket jelölése SPZ, SPA, SPB, SPC. A megengedhető szíjsebesség 40 m/s, a szíjfrekvencia pedig 00 s -. A normál ékszíjhoz képest nagyobb az egységnyi szíjkeresztmetszettel átvihető teljesítmény. A szíjtárcsa horony méreteit a DIN/ISO483 tartalmazza. Parkfenntartó, és kerti gépeken a szélsőséges körülményekre kifejlesztett változatai elterjedtek Kettős ékszíj b) =40± 0 Az 5.4. ábra (Optibelt DK) a kettős ékszíj keresztmetszetét szerkezetét mutatja, szabvány DIN77/ISO589. Ezt a típust arra fejlesztették ki, amikor az ékszíjhurkot mindkét irányban kell hajtani, és szembeforgó tárcsákat kell forgatni. Az ékszíj kettőnél több tárcsával van kapcsolatban Fogazott ékszíj 5.4. ábra: Kettős ékszíj keresztmetszet A normál és keskeny ékszíjak hajlítási rugalmassága különösen magas profil esetén nem kedvező. A fogazott ékszíjjal nagyobb hajlékonyságot lehet elérni. A megengedett legkisebb tárcsaátmérő is kisebb a normál és a keskeny ékszíjhoz képest. A szíjon csak kívül van fedőréteg, a bázisrészben aprított szálak növelik a keresztirányú merevséget, de a hajlékonyságot nem csökkentik (5.5. ábra: Conti Standard Ultraflex). Ezzel a kialakítással nem hozunk létre alakzáró kapcsolatot. Járműipari felhasználtsága jelentős. A megengedhető szíjsebesség 50 m/s, a szíjfrekvencia pedig 0 /s. A szíjra a DIN5 és DIN7753/ISO484, a szíjtárcsákra a DIN7 és /ISO483 szabványok vonatkoznak. Szalai Péter, SZE

127 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK Többsoros ékszíj 5.5. ábra: Fogazott ékszíj szerkezete Amennyiben párhuzamosan kell használni legfeljebb öt ékszíjhurkot, akkor a felső oldalon össze lehet kapcsolni egy rugalmas szalaggal (pl. kloroprén). A kialakítással csökken a szíjak elcsavarodása, és a lengési jelenségek. A külső szalag bizonyos védelmet biztosít a külső szennyeződésekkel szemben, de a szíjak öntisztító hatása nem jelentkezik, beszorulhat az idegen anyag, tehát a hajtás burkolatáról gondoskodni kell. (Bando Power Ace Cog Combo). A mezőgazdasági járművek közt a kombájnokban gyakran alkalmazzák Nagy sebességű ékszíj 5.6. ábra: Többsoros ékszíj szerkezete A szíjtípust az igen nagy sebességű működésre fejlesztették ki (5.7. ábra: Gates Polyflex). A profilszöge 60, a legnagyobb profil szélessége is csak mm, a hátoldalán merevítő bordázattal ellátott. Kapható többsoros kivitelben is. A maximális fordulatszám 000 /min Széles ékszíj 5.7. ábra: Nagy sebességű ékszíj szerkezete Másik neve a variátor ékszíj, ugyanis az alkalmazási területe a fokozat nélkül állítható hajtások, pl. motorkerékpárok automata sebességváltója. Az 5.8. ábra a Conti Scooter XT típust Szalai Péter, SZE

128 3 JÁRMŰ- ÉS HAJTÁSELEMEK II. mutatja. A húzóterhelést felvevő sodrott rész itt üvegszálból készül, belső szövetbevonat pedig poliamidból. A szíjra a DIN779/ISO604 és ISO 340 szabvány vonatkozik Ékbordás ékszíj 5.8. ábra: Széles ékszíj szerkezete A szíj igen jelentős felhasználású a járműiparban. A szíj kialakításában egyesíti a lapos heveder, és az ékszíj tulajdonságait (5.9. ábra, Conti V Multirib). Az előírt minimális tárcsaátmérő kicsi (akár 0 mm, PJ profil esetén), a legnagyobb átvihető névleges nyomaték 400 kw (PM profil), a maximális szíjsebesség 60 m/s (PJ), legfeljebb 0000 /min fordulatszám (PJ) és 0 /s szíjfrekvencia. A megvalósítható áttétel pedig akár :40. Szabvány: DIN7867/ISO998. Lehetséges profilok: PJ, PK, PL, PM. A bordák száma 3-tól 0-ig. Az élettartama az egyenletes terheléseloszlás miatt igen nagy. A szíjra és a szíjtárcsákra a DIN7867/ISO998 a szabványok vonatkoznak. A szíjat nagyrugalmasságú kivitelben is gyártják, például mosógépek számára, ahol a tengelytáv állításra nincs lehetőség, és szíjfeszítő sincs külön, a szíj a tárcsákon éri el az előfeszített hosszt Ékszíj tárcsák kialakításai 5.9. ábra: Ékbordás ékszíj szerkezete Az ékszíjtárcsa anyaga legtöbb esetben öntött vas. Készülhet azonban más anyagból is, pl. acélból, színesfémből, alumínium ötvözetből, esetleg műanyagból. Az 5.0. ábra a) képe szemlélteti a szabványos normál ékszíj horonnyal kialakított tárcsát az ékszíjjal együtt, és pár kereskedelemből vett minta tárcsaformát (SKF). Minden fajta ékszíj esetén a szabvány rögzíti a horony kialakítását, méreteit, a tárcsához tartozó többi méret ajánlás, vagy szabad tervezés alapján állapítható meg. Gyártástechnológia szerint készülhet forgácsolással, öntéssel, forrasztással, hegesztéssel 5.0. ábra b) képei, valamint egy OPEL konstrukciót mutat az 5.0. ábra c) képe. Szalai Péter, SZE

129 h b 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 33 f f Fényesre munkálva r l l p R a 0,4 45 d e d p a) b) c) 5.0. ábra: Normál ékszíjtárcsa horony-, és tárcsakialakításai a), öntött, forrasztott és ponthegesztett tárcsa b), ékbordás ékszíj hajtás c) 5.5. Alakrázó vonóelemes hajtások Az ebbe a csoportba tartozó hajtások esetében, a csak húzóterhelés kifejtésére alkalmas vonóelem és a hajtó vagy hajtott tárcsa, ill. kerék között kényszerkapcsolat van. Ide tartozik a fogasszíj- és a lánchajtás Fogasszíjhajtás tulajdonságai Előnyök: csúszásmentes, rugalmas, hajlékony kényszerkapcsolat, nagy szilárdság, igen kis nyúlás, kis méretű előfeszítés, kis csapágyterhelés, nagy hatásfok 98 99% nagy áttétel, kis helyszükséglet kenésnélküli, egyszerű karbantartás, kopásállóság, dinamikus hatásokat jól tűri. Szalai Péter, SZE

130 34 JÁRMŰ- ÉS HAJTÁSELEMEK II. Hátrányok: az ékszíjhajtásnál erősebb zaj, a lánchajtással szemben kisebb hőmérséklet tartományban használható A fogasszíjak anyagai A kedvező tulajdonságokat a fogasszíj összetett szerkezetéből nyeri. A fő húzóterhelést felvevő rész itt is a beágyazott sodrott szálak, és anyagaiban is szinte megegyezik az előzőekben tárgyalt ékszíjakéval, kivéve hogy ezeknél előfordul a sodrott acélhuzal is Alkalmazási területei, elrendezések A hajtás elterjedtsége széles, megjelenik pl. a finommechanikában, háztartási gépekben, közúti járművekben (a személyautók vezérműtengely hajtása), építőgépekben, görgőjáratokban, papírgyártó gépekben is. Elrendezési példákat mutat az 5.. ábra, az e) képen egy V6 4 szelepes motor szelepvezérlés hajtása van. a) b) c) A fogassszíj kiválasztása d) e) 5.. ábra: Fogasszíjhajtás elrendezések Az alábbi ábrán egy nyitott elrendezésű fogassszíjhajtás látható a tengelytáv (a),az átfogási szög (β), a jellemző átmérő (d p ) és a tárcsa külső átmérője jelölésével. A jellemző átmérő a tárcsán kívül van! 5.. ábra: Fogasszíj hajtás jelölések értelmezése Szalai Péter, SZE

131 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 35 A jellemző áttétel a fordulatszámokkal kifejezve: i n n A fogkapcsolási szám tényező (c ) a kapcsolódó fogak számától (z β ) függ, ami a kis fogasszíjtárcsa fogszáma (z ), és az átfogási szög (β) adja: z z 360, z 3, c 0, 4 z 4, c 0, 6 z 5, c 0, 8 z 6, c. Az összegzett üzemtényező (c 0 ), a terhelés tényező (c ), a gyorsítási tényező (c 3 ) és a kifáradási tényező (c 4 ) összege: c c c c A gyorsítási tényező (c 3 ), és a kifáradási tényező (c 4 ): c 3 napi üzemórák száma, és jellege c óra 0, 0, óra felett 0,4,4 járulékos szíjhurok, pl. szíjfeszítő görgő 0,,5-0,,74 időszakos működés -,75-0, 0,,49,5-3,49 0,3 A kiválasztás során számolni kell a szíj hosszúságától függő tényezővel (c 5 ) is, ami 0,8 és, közötti szám. 3,50-0,4 A szíjtípus és típus nagyság kiválasztása az összegzett üzemtényezővel módosított átviendő teljesítmény és a kis tárcsa fordulatszáma alapján a katalógus ábrák alapján lehetséges. Az 5.3. ábrán egy kivonat látható a Conti Synchrobelt fogasszíjhoz tartozó diagramból. Szalai Péter, SZE

132 36 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: Trapéz fogalakú fogasszíj teljesítmény fordulatszám diagramja A jellemző átmérő (d p ) számítása, a fogszám (z), és az osztás (t) alapján: d p z t. Az átfogási szög a következő módon számolandó: t ( z z ). a arccos A tengelytáv hozzávetőleges meghatározása szabad tervezői feladat, ajánlott az alábbi képlettel megállapítható határok betartása: 0, (d d ) a 0, 7 (d d ) p p p p. A pontos értéket pedig a választott szabványos szíjhosszúság szabja meg. Közelítő képlettel: t t t a L z z ( ) 4 L z z p p z z Az irányadó szíjhossz, amit felfele, egy szabványos számra kerekítve kapjuk a véglegeset:. t L a sin d d ( ) d d p p p p p. 80 A szíjsebesség az osztás és a fogszámmal kifejezve: Szalai Péter, SZE

133 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 37 v t z n Szíjszélesség meghatározásához az alábbi egyenlőségnek kell teljesülnie: P c P c c, ahol P 0 az adott típusú, és szélességű fogasszíjjal átvihető teljesítmény, melynek pontos értéke katalógus adat. A szükséges tengelyre ható előfeszítő erő: F h P sin t z n A trapéz fogalakú fogasszíj Mind metrikus (DIN77), mind hüvelyk (DIN ISO 596 fogasszíjtárcssa DIN ISO 594) osztású kivitele létezik, így van T,5, T5, T0, T0, ill. MXL,XL, L, H, XH jelölésű. A fogalak trapéz keresztmetszetű, a profilszög 40, kivétel az XL típusú, ahol 50. Alkalmazunk borítással, vagy anélkül. A borítatlan kivitel, a poliuretán bázisanyag kedvező kopási tulajdonsága miatt, a szigorú tisztaságú szerkezetekben elterjedt. A vonó terhelést átvivő elem acél, üvegszál vagy aramid lehet. Teljesítmény határa ~80kW ábra: Trapéz fogalakú fogasszíj szerkezete A kétoldali fogazású kivitel (jele: T-DL) több tárcsa hajtására alkalmas, ellentétes és azonos forgásértelemmel is. A trapéz fogalakot több fejlesztés is átdolgozta. Így jött létre az AT, ATP, K forma ábra: különböző fogalakok A fogasszíjak felhasználási területéhez tartozik az ipari hajtástechnikán, és autóiparon túl a szállítóberendezések is. A papír-, fa-, kerámia-, üveg-, éleliszeripar, vagy a címkéző és csomagoló gépek a fogasszíjat, hátoldalán bevonattal ellátott módon használják. Így a PU, PVC, PAR, PAZ, Viton, Teflon, szilikon, bőr és a sokféle természetes, és szintetikus gumi bevonatokkal, kellő tapadás, kopás-, sav-, hőállóság, antisztatikusság megoldható. Szalai Péter, SZE

134 38 JÁRMŰ- ÉS HAJTÁSELEMEK II HTD fogasszíj Előnyös tulajdonsága, hogy a terhelés kedvezőbben oszlik el benne, mint a trapéz fogalak esetében (5.6. ábra). Neve az angol High Torque Drive rövidítése, utalva a nagy teljesítményátvivő képességére (~50 kw) ábra: A HTD fogalak előnyösebb izokromata képet ad a trapézzal szemben Az ISO 3050 szabvány alapján 3M, 5M, 8M, 4M jelölésű HTD szíjakat különböztetünk meg, ahol a szám a milliméterben kifejezett osztásra utal. A trapézprofilúval megegyezően itt is van borított, és anélküli, amelyek szerkezetükben, és anyagaikban is hasonlóak. A borított kivitelben (poliamid szövet) a nagy az alacsony fordulatszám és nagy nyomatékra kifejlesztettek esetén bázisanyagként az NBR, és a HNBR, a terhelést hordó elemeknek az üvegszál, és aramidszál használatos, a magas fordulatszám, és nagy teljesítménynél pedig a polikloroprén és az üvegszál STS/STD és CTD fogasszíjak A HTD fogalak továbbfejlesztésével született meg az STD, CTD (Contitech AG.), STS (Bando co.) jelzésű fogasszíjak, amelyek még tökéletesebben veszik fel a terhelést, a CTD esetében az átvihető teljesítmény ~000 kw. Az STS fogalakra vonatkozó szabvány az ANSI/RMA IP-4, profil nagyság választéka SM, S3M, S4.5M, S5M, S8M, S4M. Az CTD C8M és C4M kivitelben készül ábra: HTD, STD/STS, CTD fogasszíjak Szalai Péter, SZE

135 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK Fogasszíjtárcsák kialakítása A fogasszíjtárcsák kialakításánál a fogazatot szabvány alapján, a további méreteket szabad tervezéssel, ill. a kereskedelemben kapható választék szerint alakítjuk ki. Az ékszíjtárcsáknál ajánlott kivitelek ide is érvényesek (5.4.7 fejezet). A hajtás tervezés során ügyelni kell, hogy a fogasszíjhuroknak legalább az egyik tárcsája vagy görgője peremes legyen. Az 5.8. ábra a) és b) képén peremes szíjtárcsa látható, a c) képen pedig peremes feszítő görgő van beépítve a szelepvezérlés hajtásába. A d) kép a lehetséges variációkat mutatja. a) b) c) d) 5.8. ábra: Peremes fogasszíjtárcsák a), b), peremes feszítőgörgő c), lehetséges peremelhelyezések d) Fontos továbbá a tárcsák párhuzamossága, amelyben az eltérés legfeljebb a tengelytáv 0,5%-a lehet, a tengelyek egymáshoz viszonyított szöghibája pedig 0,5 /m a tengelytávra vetítve Lánchajtások általában A vonóelemes hajtások közül a lánchajtás, megbízhatósága és gazdaságossága, valamint sokoldalú felhasználhatósága miatt elterjedt. A lánchajtások vonóeleme a csuklósan egymásba kapcsolt lánctagok; azok kialakításától függően különböző típusú és rendeltetésű láncokról beszélünk. Alkalmazási területüknek megfelelően, vannak hajtó-, vonó-, teheremelő- és szállítóláncok. A hajtástechnikában az alakzáró kapcsolat a hajtó, ill. hajtott lánckerék és a lánc vonóelem között által valósul meg. A nyomatékátvitel két, esetleg több, nagyobb tengelytávú párhuzamos tengely között történik A lánchajtások előnyei és hátrányai Előnyök: alakzáró, csúszásmentes erőátvitel, kis előfeszítés, kis tengely- és csapágyterhelés, szennyeződésre, nedvességre, hőre kevésbé érzékeny, az olajkenés a csapok, görgők között csillapított hajtást tesz lehetővé, kisebb beépítési méretek, kisebb átfogási szög, nagy tengelytávra is jó, egyszerre több tengely is hajtható, jó a hatásfok. Szalai Péter, SZE

136 f 40 JÁRMŰ- ÉS HAJTÁSELEMEK II. Hátrányok: nem rugalmas, merev erőátvitel, párhuzamos tengelyek, lánckerekek azonos síkba szerelendők, drágább, mint a szíjhajtás, a poligonhatás miatt a hajtott tengely szögsebessége, így az áttétel is, ingadozik adott üzemi körülmények között hossz- és keresztirányú lengések keletkezhetnek, karbantartásuk igényesebb, zajos. áttétel i< A lánchajtások elrendezése A lánchajtás leggyakoribb elrendezése függőleges síkban vízszintes tengelyeken. Optimális elrendezés, amikor a láncágak ban hajlanak a vízszinteshez, és a felső a terhelt ág. Ilyenkor általában külön láncfeszítő szerkezet nem szükséges. Az 5.9. ábra a lánchajtások elrendezését mutatja. z Hajtó kerék z Hajtott kerék z l T d z Feszes ág d d z 30 z a) Laza ág a b) d c) 5.9. ábra: Lánchajtás elrendezések Függőleges és közel függőleges láncágak esetén célszerű feszítőszerkezeteket alkalmazni. Ha nagy tengelytávot kell áthidalni, támasztóvezetékek szükségesek. Az ábra különféle hajtáselrendezéseket mutat be: az a) többtárcsás, a b) feszítőkerekes, a c) rúgós és súlyos feszítőkerekes, a d) támasztókerekes, az e) Optichain-CC feszítőszerkezettel felszerelt és az f) támasztó- és feszítővezetékes lánchajtás elrendezést ábrázol. Szalai Péter, SZE

137 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 4 hajtó hajtó hajtó hajtó a) b) c) hajtó d) e) A lánchajtás kinematikája ábra: Láncfeszítő megoldások A lánchajtás közepes áttételét a fogszámok aránya adja. A tényleges áttétel e körül ingadozik, ezt poligonhatásnak nevezzük. Ez az ingadozás a fordulatszámmal és a fogfrekvenciával, vagyis a fogszám és a fordulatszám szorzatával arányos. A hajtókerék egyenletes forgómozgása ellenére a láncág egyenlőtlenül mozog, a lánccsukló középpontjának sugara ugyanis változik. Az egyenletlenség (poligonhatás) annál nagyobb, minél kisebb a fogszám és minél nagyobb az osztás értéke. A lánc sebessége egy képzelt hatfogú lánckeréknél az 5.3. ábra jelölései szerint: p cos v. sin A láncsebesség maximális és minimális értéke: v max p, ill. sin v min p. tg Poligonhatásból eredő sebességingadozás a lánchajtásnál v 4, 5 v /00 max. Szalai Péter, SZE

138 p/00 d d cos 4 JÁRMŰ- ÉS HAJTÁSELEMEK II. p v m ax v m in v m ax I =0 = II = s v v m ax v m in v/00 a I II I II I Erőhatások a lánchajtásokban 5.3. ábra: Poligonhatás A nyomatékot átvivő láncot lényegében háromféle erőhatás terheli, a hasznos terhelést jellemző lánchúzóerő (F h ), a saját tömegből adódó erő (F g ) és a forgó mozgásból keletkező centrifugális tömegerő (F c ). Ezeken a húzóerőkön kívül fellépnek a dinamikus hatásokból eredő erők, ezeket tényezőkkel vesszük figyelembe. A hasznos lánchúzóerő a poligonhatás miatt bizonyos határon beül ingadozik, de közelítően az alábbi képlettel számítjuk: F h T T d d. A saját tömegből adódó komponens a q [N/m] láncsúly, az a [m] tengelytáv és az f [m] belógással kifejezve (vízszintes láncot feltételezve): F q a f q a. g 8 Szalai Péter, SZE

139 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 43 A centrifugális erő, és annak láncirányú komponense (F c ): F c k c k k, Fc q p v F q p v q v g r sin sin g r g, ahol g a nehézségi gyorsulás, r a körívpálya sugara és p r sin az osztás. Tehát az összevont terhelőerő: F F F F. ö h g c A gyártói katalógus alapján, a járulékos terhelést, az üzemi körülményekből (,), a hajtó lánckerék fogszámából (0,64,5) és a tengelytávból adódó (0,85,3) tényezőkkel fejezhetjük ki. A kapott módosított összevont erőt a katalógusban található szakító erővel kell öszszevetni, ami típus és méret alapján rendszerezett táblázatban van, és meghatározni a biztonsági tényezőt. Görgős lánc esetén megadják a megengedett felületi nyomást is, amivel szintén lehet biztonsági tényező számolni, összehasonlítva a számolt felületi nyomással, ami az összevont erő, és a hüvely és a görgő közötti vetületfelület hányadosa. p F ö A p meg. A lánc kiválasztását másik módja a teljesítménydiagram használata. Az egy kísérleti eredményekre alapozott diagram, tehát meghatározott körülményekre vonatkozik, pl üzemórához, 9 fogú hajtó lánckerék, két párhuzamos, vízszintesen egy síkba eső tengelyek, egysoros lánc, C, nyugodt járású üzem és tiszta kifogástalan kenés ábra: Láncteljesítmény görbék (DIN 887 alapján) A lánchajtás tervezéséhez javasolt üzemi jellemzők Ajánlott tengelytáv: a ( ) p, megengedett tengelytáv: 0 p < a < p Megengedett láncnyúlás állandó tengelytávnál: 80. Szalai Péter, SZE

140 44 JÁRMŰ- ÉS HAJTÁSELEMEK II. l (0, 6..., 5)%, utánfeszítéssel 3%. l Javasolt legkisebb fogszám z =7 5, lehetőség szerint páratlan. Legnagyobb áttétel: p 9,55 mm osztásnál i max =8, p>9,55 mm osztásnál i max =6. A lánchajtás hatásfoka η 98,5% Lánctípusok, alkalmazásuk Az ábra a főbb lánctípusokat mutatja: az a) Gall-lánc, a b) Flyer-lánc teheremelésre, vontatásra szolgál. a) b) c) a) d) b) e) f) g) ábra: a) Gall-, b) Flyer-, c) hüvelyes, d) görgős, e) Rotary, f) csapszeg, g) szállító lánc Durva üzemű hajtásokra való a c) hüvelyes lánc. A leggyakrabban használt csuklós lánctípus a görgős lánc (5.33. ábra d) kép). A görgős láncok (ISO 606) belső és külső tagokból vannak összeépítve. A hüvelyes láncokhoz hasonló felépítésűek, de a hüvelyre görgőt is szerelnek, így a lánc és a lánckerék foga között nincs csúszósúrlódás. A görgő és a hüvely közötti olajpárna lökéscsillapító hatása csökkenti a hajtás zajosságát. Egy és többsoros kivitelben egyaránt használatos. A Rotary lánc (5.33. ábra e) kép) a kedvezőtlen üzemi viszonyok között dolgozó munkagépek nehéz hajtóműveiben alkalmazott lánctípus (földmunka-, olajfúrógépek). Nagy terhelés hatására fokozottabb nyúlásra képes a többi típussal szemben. A csapszeglánc (5.33. ábra f) kép) süllyesztékben kovácsolt, vagy temperöntvényből készült tagokból áll. Alkalmazása a nehézipari munkagépek lánctalpai. A szállítóláncok (5.33. ábra g) kép) hevedereinek kialakításával teszik alkalmassá különböző anyagok, termékek szállítására vagy tárolóelemek hozzákapcsolására. Szalai Péter, SZE

141 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 45 A fogasláncok (5.34. ábra), különösen nagyobb sebességek esetén, teljesítmény átvitelre, a görgős lánc mellett, leginkább használt lánctípus. A fogaslánc kétfogú lemezekből épül fel, a fogaknak adott ferde egyenes oldaluk van, és ezek támaszkodnak fel a lánckerék fogoldalára. A lánc oldalirányú elcsúszását vezetőhevederek akadályozzák meg, amelyek egymás után a lánc közepén (5.34. ábra a) kép), vagy a lánc két oldalán kívül (5.34. ábra b) kép) helyezkednek el. Üzeme mérsékelt zajú. Szabvány: DIN890. A hevederek összekapcsolására többféle kialakítást fejlesztettek ki, amire négy példát mutat az ábra. A c) képen a csapos, a d), e), f) képen pedig a különböző csappáros kapcsolódás van (Bosch HPC, HDL, KH). a) b) c) d) e) f) ábra: Fogaslánc középen a), kívül elhelyezett vezetőhevederekkel b), csapos c), csappáros összekapcsolás d), e), f) Lánckerék típusok A különböző lánctípusokhoz megfelelő fogalakú lánckerekeket kapcsolunk. A fogak profiljának biztosítani kell a lánctagok akadálymentes, nyugodt bekapcsolódását, kifutását és a nyomaték biztos átvitelét. Az ábra a) képe szemlélteti a hüvelyes és görgős lánc lánckerekének fogprofilját. A lánchajtás áttétele: i n, n z z d d ahol: n, n a hajtó és hajtott lánckerék fordulatszáma, z, z a hajtó és hajtott lánckerék fogszáma, d, d a hajtó és hajtott lánckerék osztóköri átmérője. Szalai Péter, SZE

142 46 JÁRMŰ- ÉS HAJTÁSELEMEK II. Az osztásszög és az osztókör átmérője: 80 z 0, ill. d p sin p 80 sin z 0. A lábkörátmérő és a fejkörátmérő a következőképpen számítható ki: d d d f, ill. cos d d k. a ábra: Görgőslánc a), fogaslánc lánckerék fogkialakítása b), fogaslánc lánckerék középen c), külső vezetés esetén d) A foghegyesedés félszöge 5, ha a láncsebesség v m/s, és 9 3 a láncsebesség v 8 m/s. Az ábra b) képe szemlélteti a fogaslánc lánckerekének fogprofilját, és a hozzá illeszkedő lánclemezt, a belső, vagy külső vezetésű módhoz tartozó lánckerék kialakítást pedig a c) és d) kép. Az osztókörátmérő, és az osztásszög azonosan számítandó mint a görgős lánc esetén,, ha Szalai Péter, SZE

143 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK 47 a fejkörátmérő: da d, a lábkörátmérő pedig d d h f (ahol h fogmagasság érték). A fogároknyílásszög / z 60, a profilszög 30. A lánckerekek kialakítása nagyrészt a fogszámtól és az átviendő teljesítménytől függ. Kivitelük pedig szerkezeti adottságuktól, gyártási darabszámuktól és cserélhetőségüktől függ, készülhetnek öntéssel, kovácsolással, hegesztéssel, forgácsolással. Anyaguk ennek megfelelően lehet öntöttvas, acél, ritkábban színesfém vagy műanyag. Néhány szerkezeti kialakítást az ábrán láthatunk. Egyszerű görgős lánchoz tartozó lánckerék a), b), c), d), háromsoros görgős lánchoz tartozó lánckerék e), fogaslánchoz tartozó lánckerék f), valamint egy hernyócsavaros, és egy kúpos rögzítésűt az utolsó két képen. a) b) c) d) e) f) g) h) d) e) f) ábra: Lánckerék görgős lánchoz a), b), c), hegesztett kivitel d), háromsoros lánckerék e), fogaslánc lánckerék f), egyszerű lánckerék kialakítás hernyócsavaros- g), kúpos szorítóhüvelyes rögzítéssel h) 5.6. Fokozat nélkül állítható áttételű mechanikus hajtások, variátorok A járműveink, egyes gyártási eljárások és más munkamenetek megkövetelik azt, hogy fokozat nélkül lehessen a műveleti sebességet változtatni. Elektronikus, hidraulikus vagy mechanikus módon ez a feladat igen jól megoldható, de egy szinergikus a több terület hasznos tulajdonságait alkalmazó rendszer a leghatásosabb. A mechanikus hajtóművek kizárólagosan erőzáró kapcsolattal működnek. Villamos módon a fordulatszám-változtatást meg lehet oldani, de a Szalai Péter, SZE

144 48 JÁRMŰ- ÉS HAJTÁSELEMEK II. teljesítmény állandó értéken tartására ez a rendszer nem alkalmas. Erre a célra, a hidraulikus és a mechanikus hajtóművek jönnek számításba. Minden mechanikus, fokozatmentes fordulatszám-változtatás, vagyis az áttétel fokozatmentes változtatásának alapelve az, hogy az a sugár, amelyen az átviendő kerületi erő működik, változik. Az áttétel szokásos állítási tartománya általában /4.../ 0. E hajtóműcsoport fejlesztése során lényegében kétféle mechanikus elven működő hajtástípus alakult ki, a dörzskerekes hajtómű, és a vonóelemes hajtómű. A fordulatszámot kétféle szempontból kiindulva lehet változtatni. A fordulatszám-változtatás állandó teljesítmény esetén ( P áll. ), a nyomaték ( T P / n ), tehát a fordulatszám függvényében a nyomaték hiperbolikusan változik. A fordulatszám-változtatás állandó nyomaték esetén a fordulatszámtól a teljesítmény lineárisan függ. A bemenő fordulatszámhoz képest a kimenő fordulatszám variálható, ezért ezeket a hajtóműveket variátoroknak is nevezik. A variátorok fokozat nélküli állítását, vagyis a fordulatszám-változtatást lehet manuálisan végezni, főként akkor, ha a hajtott gép működési körülményei ritkán változnak. Ha az üzemi követelmények folyamatosan vagy gyakran változnak, akkor célszerű az automatikus állítási lehetőség kialakítása. Motoros járművekben, pl. mopedekben, úttisztító gépekben, robogókban az automatikus szabályozású, fokozat nélküli hajtások nagyon elterjedtek, a tengelykapcsoló, sebességváltó kezelése tehát elmarad, és a közúti járművekben is egy fő fejlesztési terület. A gépipar legkülönbözőbb ágaiban is (szerszámgép-, élelmiszer-, könnyű-, építőipar, földmunkagépek) gyakran lehet a variátorokkal találkozni Fokozat nélkül állítható áttételű a dörzskerekes hajóművek A dörzskerekes variátorok tervezése és gyártása nagy körültekintést és szakértelmet igényel, mert nagy szerepet játszik a súrlódás, a kopás, a hőfejlődés. A teljesítmény átvitel két egymásnak szoruló dörzskerék közt valósul meg. Az áttétel változtatást az érintkezési pont, futópályára merőleges eltolásával lehet elérni (lásd: ábra a) f) képei). Kis nyomatékok átvitelére alkalmas hajtásokat mutat be az alábbi ábra g), h) és i) képei. Az elméletileg egy pontban, vagy vonal mentén érintkező forgástestekben a felület terhelése nagy, a méretezés során a Hertz-feszültségek az irányadók. Ugyanakkor a valós szerkezetben jelentős csúszások is fellépnek. Az előbbi az összeszorító erőnek szab határt, és a felület kifáradását okozza, az utóbbi miatt pedig komoly hőfejlődés van, tehát gondoskodni kell a hőelvezetésről. A száraz üzemű szerkezetek dörzs anyagpárjai műanyag vagy gumi acéllal. Kevésbé pontos megmunkálás is elegendő, viszont a hatásfok a rugalmas csúszás miatt alacsony. A kenőanyaggal működő berendezések kisebb a súrlódási tényező, de a kopás is, valamint jó a hőelvezetés, hűtés. A teljesítmény átvitel 0, 00 kw nagyságrendű lehet. Szalai Péter, SZE

145 5. HAJTÁSTECHNIKA ÉS HAJTÁSOK ábra: Dörzskerekes fokozat nélkül állítható áttételű hajtóműtípusok a), b), c), d), e), f), kis teljesítmény átvitelére alkalmas hajtások g), h), i) Vonóelemes fokozat nélkül állítható áttételű hajtások A vonóelemes variátorok kedvezően viselkednek lökésszerű igénybevételre, hatásfokuk elég jó, gyártásuk, javításuk általában egyszerű. Az elsődleges vonóelem a normál, vagy széles ékszíj. A szerkezet kialakításánál ügyelni kell az ékszíj kellő feszességére, és a futáspontosságára. Az alábbi d a) képe egy az egyik hajtó tárcsafél elmozdításával, és a hajtott ellentétes oldalon levő tárcsafél rugós utánállításával működő elvet mutat be. A robogókban található hajtómű hajtó oldali állítását röpsúlyos szerkezet végzi (lásd: d b) kép). Ugyancsak kenés nélküli üzemre fejlesztette ki a ContiTech vállalat a c) képen látható gumibevonatos variátorszíjat, ami gépkocsikban használatos. A d) képen a Bosch fejlesztésű variátor elve látható. A szerkezet kenéssel működik, hidraulikus vezérlésű. Az e) és f) képeken pedig a valós szerkezet látható, amelyek szintén közúti járművek hajtásának variátoraik, jelentős teljesítmény átvivő képességgel. Szalai Péter, SZE

146 50 JÁRMŰ- ÉS HAJTÁSELEMEK II. a) b) c) d) e) f) ábra: Variátor elv a), robogó hajtóműve b), ContiTech variátor vonóelem c), Bosch variátor elve d), Bosch variátor hatómű és vonóelem e), hajtómű LUK variátor vonóelemmel f) Szalai Péter, SZE

147 6. FOGASKERÉK HAJTÓPÁROK TÍPUSAI FŐ JELLEMZŐI ÉS PARAMÉTEREI. ALAPFOGALMAK A fogaskerékhajtást az emberiség évszázadok óta használja. A fogazatok geometriája már a 8-9. században kialakult, de a geometriai és szilárdsági méretezés kifejlesztése jórészt a 0. században történt. A fogaskerékhajtást alkotó fogaskerekeken kialakított fogazat biztosítja a kényszerkapcsolatot a tengelyek között. A fogaskerékhajtások feladata mozgás átvitele (forgó, hosszirányú eltolás), átalakítása illetve, nyomatékátvitel megvalósítása. A mozgásátvitel fogazatuk révén alakzárással történik, miközben a kimenő fordulatszámot is megváltoztathatják (módosíthatják) a bemenő fordulatszámhoz képest. 6.. A fogaskerekek csoportosítása: párhuzamos, metsződő és kitérő tengelyvonalú fogaskerékhajtások Az egymással kapcsolódó fogaskerekek tengelyvonalainak viszonylagos helyzete szerint párhuzamos, metsződő és kitérő helyzetű tengelyvonalú hajtásokat különböztetünk meg. Párhuzamos tengelyek esetén: Abban az esetben, ha a hengeres kerekek külső felületén helyezkedik el a fogazat, külső fogazatról beszélünk, míg a kerék belső hengerpalástján belső fogazat alakítható ki. A hengeres kerekek készülhetnek egyenes vagy ferde fogirányvonallal. A nyíl fogazat két egymással szembefordított ferdefogazat. Végtelen nagy sugarú hengeres keréknek tekinthető a fogasléc (6.. ábra). a) egyenes fogazat b) ferde fogazat c) nyíl fogazat d) belső fogazat 6.. ábra: Fogazat kapcsolódások párhuzamos tengelyek esetén Metsződő tengelyek esetén: A két tengely közötti kapcsolatot kúpkerekekkel lehet megvalósítani, amelyek általában külső fogazatúak és kialakíthatóak egyenes, ferde vagy ívelt fogirányvonallal (6.. ábra). A metsződő tengelyvonalak által bezárt szög legtöbbször 90 o, de ettől eltérő is lehet. Balogh Tibor, SZE

148 5 JÁRMŰ- ÉS HAJTÁSELEMEK II. a) egyenes b) ferde c) ívelt fogirányvonallal 6.. ábra: Kúpfogazat kapcsolódások metsződő tengelyek esetén Kitérő tengelyek esetén: A hajtás megvalósítható az ún. csavarkerékpárral, amely különböző hajlás értelmű ferde fogazatú hengeres kerékpár különleges esete (6.3. ábra a). A csigahajtást, amely hengeres csigából és csigakerékből áll, 90 o -os tengelyszög esetén használják. A leggyakoribb kivitel a henger-globoid (6.3. ábra b) és a globoid-globoid hajtás. (6.3. ábra c). Hiperbolikus (hipoid) fogaskerekek is alkalmasak kitérő tengelyek között forgásés nyomatékátvitelre. a) Csavarkerékpár b) Csigahajtás: henger-globoid c) Csigahajtás: globoid-globoid 6.3. ábra: Fogazat kapcsolódások kitérő tengelyek esetén 6.. A fogaskerékhajtások alapfogalmai: az áttétel és a fogszámviszony fogalma A csúszásmentes gördülés feltétele a kapcsolódó kerekek gördülőköreinek érintkezési pontjában a kerületi sebességek megegyezése v ), (6.4. ábra). ( v Balogh Tibor, SZE

149 6. FOGASKERÉK HAJTÓPÁROK 53 r a O n n r v =r.. v =r O v 6.4. ábra: A gördülőkörökön lévő kerületi sebességek r r n v r r n, ahol: az -es index a hajtó kerékre, a -es index a hajtott kerékre vonatkozik. Ebből kifejezhető a hajtás áttétele: i, i lassító áttétel esetén, i gyorsító áttétel esetén. n n r r d d A kerekek fogszámát z -vel jelölve bevezethető a fogszámviszony fogalma: z u, z u, ahol: az -es index a kisebb fogszámú kerékre (kiskerék), a -es index a nagyobb fogszámú kerékre vonatkozik. Tehát lassító áttételnél i u, gyorsító áttételnél viszont i. u 6.3. Az áttétel állandósága. A fogazat kapcsolódás alapvető feltétele A fogaskerékpár helyes fogazatkapcsolódásának alapvető feltétele, hogy i állandó maradjon a kapcsolódás egész folyamata alatt! A szögsebesség arány (az áttétel) állandóságát a foggörbe helyes alakjának kell biztosítani! Ellenkező esetben káros rezgések, interferencia léphet fel, amely megakadályozza a helyes mozgásátvitelt. Az áttétel állandóságának a feltétele, hogy a két fogprofil (p, p ) bármely érintkezési pontjában (P) állított közös fogmerőleges (n) átmenjen a C főponton (amely az r, r körök érintkezési pontja), (6.5. ábra). Balogh Tibor, SZE

150 54 JÁRMŰ- ÉS HAJTÁSELEMEK II. A P pontban a sugarak R, R, a kerületi sebességek v, v nagyságúak. A profilmerőleges irányába eső sebességkomponenseknek egyenlőnek kell lenni ( v v ) ahhoz, hogy a két n n fogprofil a kapcsolódás egész folyamata alatt érintkezésben maradjon: v R cos R cos v, n n O r b R n r r N r b p C P R p R r b N v =R v =v v =R n n v t v t r b O az O N P és O N P háromszögekből: R r cos b r 6.5. ábra: Fogprofilok kapcsolódásának sebességviszonyai r cos b, R, R b b b R egyszerűsítések után: i R az O N C és O N C háromszögekből, r R r i r b b r r állandó. Tehát bebizonyítottuk, hogy az áttétel állandó, ha a közös profilmerőleges átmegy a C főponton. Ez a fogmerőlegességről szóló tétel (Willis-tétel). A kerületi sebességek érintőirányba eső sebességkomponensei nem egyenlők v v (csak a C főpontban!), tehát csúszásról beszélünk. A csúszási sebesség: v v v t t s t t A kapcsolóvonal, az ellenprofil és a kapcsolószám Az előző alfejezet alapján tehát beláttuk, hogyha felveszünk egy tetszőleges fogprofilt, és az érintkezési ponton keresztül meghúzzuk a profilmerőlegest, akkor az átmegy a C főponton. r r b, Balogh Tibor, SZE

151 6. FOGASKERÉK HAJTÓPÁROK 55 Ezen a módszeren nyugszik a Reuleaux szerkesztés, amely segítségével egy fogprofilhoz két lépésben megkaphatjuk az ellenprofilt: - adott fogprofilhoz kapcsolóvonal szerkesztése (6.6. ábra a), - adott fogprofilhoz és kapcsolóvonalhoz ellenprofil szerkesztése (6.6. ábra b). A két kerék összegördítése során a kapcsolópont (az érintkezési pont) a fogprofilon vándorol. A kapcsolópontok összességét kapcsolóvonalnak nevezzük. a) kapcsolóvonal szerkesztés b) ellenprofil szerkesztés 6.6. ábra: A kapcsolóvonal és az ellenprofil Balogh Tibor, SZE

152 56 JÁRMŰ- ÉS HAJTÁSELEMEK II. A 6.6. ábra a. részén a tetszőlegesen felvett fogprofilon lévő pontokat a a n -nel jelöltük. A szerkesztés menetét az a ponthoz tartozó A kapcsolópont megszerkesztésén keresztül mutatjuk be. - Az a ponton keresztül körívet rajzolunk, mivel az a csakis az O középpontból húzott köríven mozoghat. - Az a pontban a foggörbére merőlegest állítunk, ami kimetszi az a talppontot. Az a a ' távolság a fogmerőlegeshossz. - Az a kapcsolódási helye az A pont egyrészt rajta van az a - en keresztül rajzolt ' köríven (a fejkörön), másrészt a C főponttól a a távolságra helyezkedik el ( AC ), mivel a kapcsolódás pillanatában az a a C-ben van! Hasonlóan kapjuk a k k 7 kapcsolópontokat is. Az ellenprofil b b n pontjait (6.6. ábra b) a kapcsolóvonalból és a fogprofilból kiindulva a fogmerőlegesség-tétel újbóli alkalmazásával tudjuk megszerkeszteni. A szerkesztés menetét az A kapcsolóponthoz tartozó b ellenprofilpont meghatározásán keresztül mutatjuk be. - A kerekek összegördítésekor az a a n talppontok meghatározzák az ellenprofil a a n talppontjait. - A b távolságnak ugyanakkorának kell lenni mint, az a ' távolságnak! '' a - Az A kapcsolópont az ellenkeréken az O középpontú köríven mozdulhat el, tehát a -ből a a ' távolsággal elmetsszük a körívet, akkor megkapjuk a b pontot. Egy fogoldal kapcsolódása során, a gördülőkörökön az ' ' n aa és a '' '' n aa ívdarabok gördülnek le ' ' egymáson. Ahhoz, hogy a folyamatos kapcsolódást biztosítani tudjuk, a teljes a a ív legördülése előtt a következő fogpárnak is már érintkezésbe kell lépni egymással! Ez azt jelenti, n hogy a fogak gördülőkörön (osztókörön) mért távolságának, vagyis a p osztásnak kisebbnek ' ' kell lenni, mint az a a ívhosszúság! n A profilkapcsolószámot a következőképpen definiálták: ' aa n p ' A helyes kapcsolódás érdekében a profilkapcsolószám minimális értéke,5, lehet! Balogh Tibor, SZE

153 7. A FOGAZATOK ALAPTULAJDONSÁGAI ÉS JELLEMZŐI 7.. Fogprofilalakok Foggörbének minden olyan profilgörbe használható, amelyekre érvényes az előzőekben ismertetett fogmerőlegességről szóló tétel. A gyakorlatban háromféle görbe használatos: körív, körciklois, körevolvens. a) A körív fogazat A 7.. ábra a. részén egy körívekből összetett fogoldalakból kialakított fogaskerékpár látható. A fogazat jellemzője, hogy minden egyes kapcsolódási pontban megszerkesztett közös fogmerőleges a C főponton megy át. (Az ábrán a körív középpontjait M -gyel és M -vel jelöltük.) Ezt a fogprofil típust Wildhaber-Novikov fogazatnak nevezik. A fogazat teherbírása növekszik a homorú-domború körív alakú fogprofil párosításnak köszönhetően, ami az érintkezési Hertz-feszültség szempontjából kedvezőbb, mint evolvens fogazatnál. Ennek a fogazat kialakításnak a hátránya, hogy - a profilkapcsolószám kicsi, - a tengelytávváltozásra nagyon érzékeny, - és külön fogazószerszám kell mindkét kerékhez. a) körív profilú fogazat b) epiciklois foggörbe c) hipociklois foggörbe 7.. ábra: Körív profilú fogazat és ciklois foggörbék Balogh Tibor, SZE

154 58 JÁRMŰ- ÉS HAJTÁSELEMEK II. b) A körciklois Abban az esetben, ha kört gördítünk le körön a legördülő kör és a mereven hozzá csatolt sík minden pontjának mozgáspályájaként ciklois görbét kapunk. Régebben általánosan használták az epiciklois és a hipociklois fogprofilt. Ha az alapkör (r b ) külső részén gördítünk le egy ρ sugarú kört, akkor a kör egy kijelölt P pontja epicikloist ír le (7.. b ábra). Hipocikloist kapunk, ha az alapkör (r b ) belső részén gördítjük le a ρ sugarú kört (7.. c ábra). (Az r b és a ρ arányától függően a ciklois görbe alakja különböző lesz.) A ciklois fogazatú fogaskerekek teljesítik azt az alapvető követelményt, hogyha a hajtó kerék fordulatszáma állandó, akkor a hajtott fogaskerék fordulatszáma is állandó. A ciklois fogazatú kerekek előnyei: - kis fogszámmal is gyárthatók, - a homorú és domború fogoldalak kapcsolódása miatt a teherbírásuk nagyobb, mint az evolvens fogazatú fogaskerekeké. Hátránya, hogy - minden fogszámhoz és fogmérethez más szerszámot kell készíteni, - a fordulatszám állandóságához a fogaskerekek tengelytávolságát pontosan kell beállítani. Az evolvens görbe a ciklois görbe határesete. Egyedülálló gyártástechnológiai előnyei és a lehetséges tengelytáv változtatás miatt a legelterjedtebb foggörbe az evolvens. A továbbiakban csak evolvens fogprofilú fogaskerekekkel foglalkozunk. 7.. A körevolvens származtatása Egy r sugarú alapkörön, ha csúszásmentesen legördítünk egy egyenest, akkor az egyenes b bármely pontja evolvens görbét ír le. Az alapkör érintési pontja N. Az evolvens egy tetszőleges pontja P Y. A érintőszakasz hosszúsága megegyezik a PN alapköri ívhosszúsággal (7.. ábra). P N Y y Balogh Tibor, SZE

155 7. A FOGAZATOK ALAPTULAJDONSÁGAI 59 P y P y y N r b O r y 7.. ábra: A körevolvens származtatása Tehát a P Y NO derékszögű háromszöget felhasználva kiszámítható a P Y N befogója, melynek az egyenes legördülése miatt egyenlőnek kell lennie a PN alapköri ívhosszal: r tg PN r ( ), tg. y b y b y y y Mivel az szög csak -tól függ, egyváltozós függvénynek tekinthető, jelöljük az y ( ) inv( ) névvel. (Az involut az evolvens latin neve. Az inv nem az inverz szóra utal!) y y Ezek alapján az ún. involut szög kifejezhető: inv tg. y y yrad A kifejezés utolsó tagjában az értékét radiánban kell behelyettesíteni. y y inv tg. y y o 80 A P Y NO derékszögű háromszögből meghatározható a fogazatkapcsolódásban alapvető jelentőségű középponti szög: y r b cos y vagy r r b y cos y r y. Mivel a képletből kifejezhető r csak -tól függ, függvénynek is tekinthető: y y r ( ) r / cos( ). E két utolsó függvény együtt az evolvens polárkoordinátás egyenletrendszere. y y b y y A 7. ábra további fontos következtetések levonására alkalmas az evolvens görbe tulajdonságaira vonatkozóan: Balogh Tibor, SZE

156 60 JÁRMŰ- ÉS HAJTÁSELEMEK II. Mivel az alapkörön legördülő egyenes pillanatnyi forgáspontja az N pont, az N-ből a tetszőleges P y -ba mutató szakasz nem más, mint az evolvens P y -beli görbületi sugara. Ugyanebből következik, hogy az evolvens érintője P y -ban a görbületi sugárra merőleges. y Az evolvensre minden pontjában csak olyan normálisa húzható, amely a r sugarú b alapkörét érinti. Bármely OP y = r sugarú O középpontú körnek P y y -ban meghúzott érintője és az evolvens normálisa szöget zár be egymással. (A merőleges szárú szögek y y egyenlőek.) Ezért az szöget evolvens fogazat esetén az adott sugárhoz tartozó kapcsolószögének is y nevezzük Az alaposztás meghatározása A 7.3. ábrán szomszédos fogprofilokat alkotó evolvens görbék láthatóak, amelyek a t származtató egyenes legördítésével jöttek létre. y 3 t Py p y p p b 4 inv y p b r y r r b O y 3 p b ábra: Az alaposztás értelmezése a körevolvens görbék segítségével Az evolvensek kiinduló pontjai (,, 3) az alapkörön kijelölik az alaposztást ( p ). Az érintő b egyenesek mentén az evolvensek azonos távolságra ( p ) helyezkednek el egymáshoz képest. b Az ábrán feltüntettük az osztást az osztókörön ( p ) és egy tetszőleges sugáron p ). Az osztás az adott sugarú kör kerületének egy fogra eső része. ( z a fogszám.) Így az alap(köri) osztás p r / z, az bármely körön az osztás / Tehát az osztás a sugárral arányos: b b y y ( y p r z. r r b y p b vagy p y r b r p b. p Az előző fejezet szerint az alaposztás kifejezhető: p cos vagy p b p cos m cos. b p y y Balogh Tibor, SZE

157 7. A FOGAZATOK ALAPTULAJDONSÁGAI 6 Az index nélküli r, p és az evolvens fogazatú fogaskerék osztókörén érvényes sugár, osztás és (szerszám) kapcsolószög mennyiséget jelenti. Az m a később definiálandó modul mennyiséget jelöli Az evolvens fogazat kapcsolóvonala A fogazatok kapcsolódása során az érintkezési pont a fogprofilokon vándorol. Mivel az érintkezés a közös fogmerőleges mentén történik emiatt, evolvens profilok esetén ez egy egyenes az ún. kapcsolóvonal, amely egyben az alapkörök érintője N ) is lesz (7.4. ábra). ( N 0 nagykerék fejköre r a N A C E r r b r b r N r a kiskerék fejköre ábra: Az elemi evolvens fogazat kapcsolóvonala A valós érintkezési hossz az N N szakasznál kisebb, mivel a nagykerék fejkörén jelölt A pontban lép érintkezésbe a két kerék, majd a kölcsönös elfordulás után a kiskerék fejkörén lévő E pontban szűnik meg a kapcsolat. Így a kapcsolóvonal hosszúsága: AE g (kapcsolóhossz). Mivel a kapcsolóvonal pontjai csúszásmentesen feltekerednek az alapkörökre, az AE távolság ívhosszban megjelenik az alapkörön, összevethető az aránya az alapköri fogosztással, ami nem más, mint az profilkapcsolószám. Vagy a kapcsolóvonalra letekeredik az alaposztás (v.ö ábra), és innen is kiadódik a profilkapcsolószám. Sőt, a fejköröknél megrajzolható profilnormálisok osztóköri talppontjainak C pontig tartó össz ívhossza az osztóköri osztással összevetve szintén ugyanezt a profilkapcsolószámot adja. (v.ö. a 6.6. ábrával.) Az ábrán a kapcsolóvonal hajlásszögét -val jelöltük Az evolvens fogazat tengelytávváltozása Evolvens profilok esetén a kapcsolódás helyessége nem függ a tengelytávolságtól, mivel ugyanakkora alapkörsugarú evolvensek különböző részei ugyanúgy használhatóak fogprofilként. A tengelytávolság növelésével ( a w a) a kapcsolószög is növekedik ( ). Az r w és r (osztókörsugarak) r és w -re (gördülőkörsugarak) módosulnak (7.5. ábra). rw Balogh Tibor, SZE

158 r w r Az evolvens fogprofilú fogaskerék gyártása fogasléc alakú szerszámmal történhet a legelőnyösebb módon, mivel a kinematikai kapcsolat az előzőekben ismertetett módon körön egyenes legördítéssel egyezik meg. Tehát, ha a gyártandó kerék osztókörén a szerszám osztóvonalát csúszásmentesen legöra w a r r w 6 JÁRMŰ- ÉS HAJTÁSELEMEK II. N' r b 0 evolvensek N C w C' kapcsolóvonalak N 0 r w ' 0 b r b N' 7.5. ábra: Az evolvens fogazat tengelytávváltozása A tengelytávolságok: a r r, a r r. w w w Az alapkörsugarak kifejezhetők az osztókör- és gördülőkörsugarakból: a gördülőkörsugarak: r b r b r cos r r w cos r w cos w cos w,, cos r w r és cos w cos r w r. cos w Ezek felhasználásával a megváltozott tengelytávolságot ( a ) w neveznek, kifejezhetjük: cos cos cos cos a r r r r r r a. w w w cos cos cos cos Átrendezve a következő alakot kapjuk: w w w w a cos a cos. w w 7.6. Evolvens fogazatok gyártása lefejtő eljárással, amit általános tengelytávnak is Balogh Tibor, SZE

159 7. A FOGAZATOK ALAPTULAJDONSÁGAI 63 dítjük, akkor a fogasléc profil különböző helyzeteihez tartozó burkológörbe a kapcsolódó kerék (evolvens) foggörbéjét adja (7.6. ábra). osztóvonal szerszám osztókör A modul és az osztás fogalma 7.6. ábra: A fogazat lefejtésének elve A fogaskerekek méreteinek meghatározására bevezették a modul (m ) fogalmát, melynek méretválasztékát nemzetközi megállapodás szerint szabványosították. Az alapprofil egyes geometriai méreteit a modul segítségével határozzuk meg. A szabványos modulsorozat kivonata MSZ 434 és DIN 780 szerint ( mm m 0 mm). sorozat,5,5, sorozat,5,375,75,5,75 3,5 4,5 5,5 7 9 Az osztókörátmérő a modullal és a fogszámmal: d m z. Az osztókör kerületén z db fogat elosztva kapjuk az osztóköri íven mért osztást: d m z p m. z z A modult azokban az országokban használják, ahol az ISO mértérendszer van használatban. Az angolszász országokban a modul helyett a Diametral Pitch P (inch - ) használatos. d P d z d Evolvens profilú hengeres kerekek szerszámalapprofilja a 7.7. a ábrán látható. Míg az evolvens hengeres kerekek alapprofilját a 7.7. b ábra mutatja. Balogh Tibor, SZE

160 64 JÁRMŰ- ÉS HAJTÁSELEMEK II. 0,5. p p=. m 0,5. p =.. m f f * Szerszám középvonal =0 h a0=m c * =0,5 * f =0,38 * c=c m h. * c=c m f. h =h *. m h =h m l * f w l w a * h =h m a a0 h a0 a) szerszámalapprofil p=. m 0,5. p 0,5. p *. középvonal h =h m. = m f *. f =0 h a * = h f * =,5 h * l = f * =0,38 h w * = c * =0,5 b) alapprofil 7.7. ábra: Evolvens profilú hengeres kerekek szerszám- és alapprofilja A szabvány által meghatározott evolvens alapprofil (fogasléc) a vele megegyező modulú fogaskerekekkel hézagmentesen kapcsolódik, és az ugyanilyen kialakítású kerekek egymással is képesek helyesen kapcsolódni A fogazat alapvető elnevezései, jelölései A 7.8. ábra alapján tanulmányozhatjuk a fogazat fogfelületeit, geometriai méreteit a megadott jelölések alapján. fejszalag fogárok fogfelület s a fogprofil(evolvens) b határpont s e p=m osztókör ( gördülőkör) fenékszalag f fogtőfelület d l fog da d df lábm agasság h f fogfejm agasság h fogm agasság h a 7.8. ábra: A fogazat alapvető elnevezései, jelölései Balogh Tibor, SZE

161 7. A FOGAZATOK ALAPTULAJDONSÁGAI 65 p osztás m modul d osztókörátmérő h foglábmagasság h fogfejmagasság f a b fogszélesség d lábkörátmérő f fogtő lekerekítési sugár e osztóköri fogárokszélesség f h teljes fogmagasság s osztóköri fogvastagság d határkörátmérő l s fogfejvastagság a d fejkörátmérő a Balogh Tibor, SZE

162 c h h f h a h h h h f w a c 8. FOGAZATTÍPUSOK 8.. Külső, egyenes fogazatú hengeres kerekek 8... Elemi fogazatkapcsolódás Ha a fogaskerékpár mindkét tagját profilmódosítás nélkül gyártották le, ez a két fogaskerék hézagmentesen kapcsolódik (képes együtt járni) az a r r elemi tengelytávolságon, akkor elemi fogazatról beszélünk. (Ebben az esetben a két kerék középpontja közötti távolság az előbb említett elemi tengelytávolságot (a ) adja ki.) Egymással kapcsolódó elemi fogazású kerekek a 8.. ábrán láthatóak. d a d e s d f C p d f d d a 8.. ábra: Egymással kapcsolódó elemi fogazású kerekek jelölései A fejmagasság: h a h * m, a ahol: a fejmagasságtényező értéke általában * a lábmagasság: h, a h f h * a m c * m, ahol: c a lábhézag, a lábhézagtényező értéke általában c * 0, 5, (de egyes estekben lehet c * 0, 35 is), a teljes fogmagasság: * * h h h m ( h c ), a f a a működő (közös) fogmagasság: Balogh Tibor, SZE

163 8. FOGAZATTÍPUSOK 67 Balogh Tibor, SZE * a a w h m h h. Az osztókörátmérőhöz a fejmagasság kétszeresét kell hozzáadni, hogy a fejkörátmérőt kapjuk: ) ( * * a a a a h z m h m z m h d d. Az osztókörből a lábmagasság kétszeresét kell levonni, hogy a lábkörátmérőt kapjuk:. ) ( * * * * c h z m m c h m z m h d d a a f f A tengelytávolság: ) ( z z m z m z m d d a. Az osztókörátmérő felírható a következő formában is: u a z m d vagy u u a z m d. Elemi fogazatnál az osztóköri fogvastagság és a fogárokszélesség egyenlő: m p e s A profileltolás Profileltolásról akkor beszélünk, ha a lefejtő gyártás során a gyártandó kerék osztókörén nem a szerszám középvonala gördül le, hanem egy ezzel párhuzamos másik vonala, amit osztóvonalnak nevezünk. A szerszám középvonal osztóvonaltól való kihúzásának mértéke m x, ahol az x profileltolástényező előjeles dimenziótlan szám. Ha az elemi fogazathoz képest a szerszámprofilt a kerék középpontjától kifelé mozdítjuk el, akkor pozitív profileltolás jön létre (8.. ábra). Abban az esetben viszont, ha befelé mozdítjuk el, akkor negatív profileltolással készített kerék alakul ki. 8.. ábra: A profileltolás iránya Pozitív profileltolás Szerszám - középvonal Szerszám - osztóvonal O sztókör C + x m. N egatív profileltolás S zerszám

164 -x m -x m m +x m m +x m 68 JÁRMŰ- ÉS HAJTÁSELEMEK II. A profileltolás hatására változik a fejkörátmérő ( d ) és a lábkörátmérő a ( d ) mérete, valamint f az osztóköri fogvastagság (s) értéke. Pozitív profileltolással készített fogazat esetén (8.3. a ábra) a fejkör- és lábkörátmérőt a profileltolás kétszeresével ( x m ) megnövekedik: d a m ( z ) x m, m ( z c ) x m d f *. s' a A profileltolás iránya s a s e s p/ szerszám - középvonal szerszám - osztóvonal x m tg a) Pozitív profileltolással készített fogazat A profileltolás iránya osztókör s e s p/ szerszám - osztóvonal szerszám - középvonal b) Negatív profileltolással készített fogazat 8.3. ábra: A profileltolással készített fogazat kialakítása Az osztóköri fogvastagság (a 8.3. a ábra alapján) x m tg értékkel változik meg: m s x m tg. Negatív profileltolással készített fogazat esetén (8.3. b ábra), mivel x előjeles mennyiség, a fejkör, a lábkör és az osztóköri fogvastagság értékei csökkennek. A 8.4. ábrán tekinthető meg összefoglalva a profileltolás hatása a fog alakjára. Balogh Tibor, SZE

165 8. FOGAZATTÍPUSOK 69 x.m elem i -x.m h f h a h a h f h a h f pozitív profileltolás negatív profileltolás A profileltolás alkalmazásának célja lehet: 8.4. ábra: A profileltolás hatása a fogazat alakjára jobb csúszási és kopási viszonyok elérése, megadott tengelytávolság betartása, az alámetszés elkerülése, nagyobb teherbírás megvalósítása A kompenzált fogazat Abban az esetben, ha az egyik keréken pozitív profileltolást a másik keréken ugyanakkora nagyságú negatív profileltolást alkalmazunk, kompenzált fogazatról beszélünk: x x. A fogvastagságok összege s ) megegyezik az elemi fogazat osztásával ( p m ), ezért a két ( s kerék az osztókörön tud legördülni, vagyis a tengelytávolság megegyezik az elemi tengelytávval: z z a a m komp elemi. Túl nagy negatív profileltolás hatására a fogazat fogtőben szilárdságilag gyengül (8.4. ábra), ezért káros! Nagy pozitív profileltolás esetén viszont a fog kihegyesedik, ami szintén káros lehet A fogazati rendszerek alkalmazhatóságának határai A fogazat megfelelő működéséhez (jó kapcsolódás, szilárdsági megfontolások) biztosítani kell: a.) a fogkihegyesedés elkerülését, b.) a szükséges kapcsolószámot, c.) az alámetszés elkerülését. a) A fogkihegyesedés elkerülése A fogfejvastagság legkisebb értéke a modullal kifejezve: s a s a 0, m natúr- és nemesített kerekeknél, 0, 4 m felületkeményített kerekeknél. A fogfejvastagság a fogaskerék fejköri fogvastagsága. (Lásd a következő 8..5 pontban.) Balogh Tibor, SZE

166 70 JÁRMŰ- ÉS HAJTÁSELEMEK II. b) A szükséges kapcsolószám A levezetés mellőzésével evolvens fogazatra felírható a következő összefüggés: ' aa ' n AE cos Ezt a profilkapcsolószám előzőleg megismert definíciójába behelyettesítve: ' ' n aa AE AE p p cos p b Tehát a profilkapcsolószám ( ) definíciója evolvens fogazat esetén úgy is megfogalmazható, hogy a kapcsolóhossz AE g osztva a szomszédos profilok kapcsolóegyenesen mért hosszával, azaz az alaposztással ( p ) : b g p b AE. m cos Szükséges a megfelelő kapcsolódáshoz, hogy g AE p b teljesüljön, mert különben bármelyik fogpár csak az előző fogpár szétválása után léphetne érintkezésbe! Így 5-0%-os átfedéssel számolva:,5,. min O kapcsolóvonal r b w r w g r a N A B C p b p b D E N r a r w w r b O 8.5. ábra: A profilkapcsolószám kiszámításához A 8.5. ábra segítségével a következő összefüggések írhatók fel: AE AN N E, N E N N N E, Balogh Tibor, SZE

167 8. FOGAZATTÍPUSOK 7 az első egyenletbe behelyettesítve a másodikat: AE AN, N E N N AN r a r b, N E r a r b, N N r sin r sin a sin. Általános fogazat esetén az N N r w kapcsolószám összefüggésébe helyettesíteni! sin r sin a w w w w sin, kifejezést kell a w Tehát a profil kapcsolószám elemi és kompenzált fogazat esetén: r a r b r r a sin a b. m cos Megjegyzés: A B és D pont a kapcsolóvonalon megmutatja az egy fogpár kapcsolódás határait: Amíg a fogprofilok az AB szakaszon kapcsolódnak, a fogosztás miatt a ED szakaszon az előző fogpár még nem lépett ki a kapcsolódásból. E két szakaszon tehát két fogpár kapcsolódás van, a fogra merőleges fogerő fele lép fel a terhelés átadáskor a kapcsolódó pontokon. Míg a BD kapcsolóvonal szakaszon egy fogpár kapcsolódás van, a teljes normál fogerő ezen adódik át. c) Az alámetszés elkerülése A határkerék fogszám alatti fogszámú fogaskerekeknél a fogasléc szerszám belemetsz a fogláb evolvens profiljába. A z lim határkerék fogszám, mint e pontban megmutatjuk, függ az szerszám kapcsolószögtől, a h a * fejmagasságtényezőtől, az x profileltolástényezőtől (fogazási paraméterektől). 8.6 ábra. Ilyen jelenséget mutat a 7.6. ábra is. S zerszám középvonal z=0 z lim=7 B r b r r C 4' 3' ' ' N ' ' 4 3 B r f ábra: Az alámetszés hatása Ezt a jelenséget alámetszésnek nevezzük. Az alámetszés nagyon hátrányos, mivel szilárdságilag gyengíti a fogtövet és csökkenti a kapcsolóhosszat. Balogh Tibor, SZE

168 x m m x m m 7 JÁRMŰ- ÉS HAJTÁSELEMEK II. Az alámetszés határesetében az evolvens az alapkörön kezdődik, és a kapcsolóvonal kezdőpontja (A) egybeesik a kapcsolóvonal alapköri érintkezési pontjával (N lim ), 8.7. a ábra. O lim r b r = lim z lim m N lim alapkör A C E a) Az alámetszés határesete 0 lim r lim = z lim m 0 N lim N Flim A F C r = z m x m (m -x m ) szerszám osztóvonal szerszám középvonal b) Az alámetszés elkerüléséhez szükséges profileltolás meghatározása 8.7. ábra: Az alámetszés esetei Az ábra alapján meghatározható az ún. határfogszám ( z ) lim h * esetén: a m z lim m N C sin lim, illetve N C lim sin m z lim m sin sin z 7 lim. sin * Tehát z 7 lim, ha x 0, o h és 0. a Az alámetszés elkerülésének legáltalánosabban használt módszere a (pozitív) profileltolás alkalmazása. A 8.7. b ábra hasonló háromszögei alapján írhatjuk: Balogh Tibor, SZE

169 8. FOGAZATTÍPUSOK 73 F lim FC C N C N C r lim lim lim, NC NC r F C : FC r : r, lim lim m z lim m z m : ( m x m ) : lim. Az egyenletet rendezve kapjuk az alámetszés elkerüléséhez szükséges profileltolás-tényező értékét: x lim z z z sin. z lim * h a lim Illetve: z * ha lim ( x). sin A fogvastagság kiszámítása tetszőleges sugáron Az előzőek alapján szükséges lehet a fogvastagság meghatározására különböző sugarakon ( r w - gördülőkörsugár, r - fejkörsugár, a r - tetszőleges sugár) vagy átmérőkön. A 8.8. ábrán nyomon kö- y vethetjük a meghatározás módját. S a / S y/ S w / S / E volvens a y w inv inv inv inv r r r r a y w w a y Fejkör Tetszőleges kör G ördülőkör O sztókör N N w N y N a O 8.8. ábra: A fogvastagság kiszámítása tetszőleges sugáron A tetszőleges sugárhoz (átmérőhöz) tartozó fogvastagság ( s ) a középponti szög többféle módon y történő felírása alapján határozható meg, ( = involut szög + félfogvastagsághoz tartozó középponti szög): Balogh Tibor, SZE

170 74 JÁRMŰ- ÉS HAJTÁSELEMEK II. s y inv inv y. r s r y Az egyenletet átrendezve a fogvastagság tetszőleges sugáron: s y s r inv inv y y. r Az osztóköri fogvastagság figyelembevételével: s y m x m tg r inv inv y y, m z s y 4 x tg r inv inv y y. z Az egyenletben a következő összefüggésből határozható meg: y cos y r r y cos Általános fogazat Igény lehet a nagyobb teherbírás elérése, illetve kötetlen tengelytávolság (az elemi tengelytávnál nagyobb) megvalósítása. Az evolvens görbék tulajdonságainak tanulmányozásakor láttuk, hogy nincs akadálya a nem elemi tengelytávon ( a ) történő kapcsolódásnak. w Abban az esetben, ha a fogaskerékpárt nem elemi tengelytávon járatjuk hézagmentes kapcsolódással, általános fogazatot kapunk. Tehát az általános fogazat főbb változásai: a tengelytáv a ról a re változik, w a kapcsolószög ról re változik, w az osztókör d és a gördülőkör d szétválnak egymástól. w A 8.9. ábrán két egymással kapcsolódó általános fogazatú kerékpár látható a jellemző méretek feltüntetésével. Balogh Tibor, SZE

171 c c 8. FOGAZATTÍPUSOK 75 fejkör r a r w r gördûlõkör osztókör alapkör r b w ( x-y)m lábkör N s w 0 C Z s w s lábkör 0 alapkör ( x-y)m osztókör h gördülõkör fejkör N Z r b r r w r a 8.9. ábra: Általános fogazatú kerekek kapcsolódása A most következő levezetés a hézagmentes fogkapcsolódás megvalósításához szükséges profilmódosítás mértékét határozza meg egy fogaskerékpáron általános fogazatra. A fogaskerekek gördülőkörei vannak ekkor csúszásmentes kapcsolatban egymással. Ezért írhatjuk, hogy a gördülőköri osztás egyenlő lesz a két gördülőköri fogvastagság összegével: p s s. Az -es jelű kerék osztására vonatkozó egyenlet: w w w r z w r w s r inv inv w r w s r inv inv w Az osztóköri fogvastagságokra s, ) az előzőekben levezetett összefüggéseket használjuk: ( s m m s x m tg, s x m tg, valamint figyelembe véve a gördülőkörök csúszásmentes gördülését lassító áttételnél: r z u r r. z w w w A helyettesítésekkel és a fejezet felhasználásával a fenti egyenlet a következő alakra hozható: r tg w r inv inv x w w z z z z tg inv inv w z z z r x w Balogh Tibor, SZE

172 76 JÁRMŰ- ÉS HAJTÁSELEMEK II. Az egyenlet mindkét oldalát z r w kifejezéssel osztva: x tg z (inv inv ) w x tg z (inv inv ), w 0 ( ) tg ( ) (inv inv ). x x z z w Bevezetve a profileltolások összegére a x x x összefüggést, a fenti egyenletből előírt tengelytáv ( a ) esetén kiszámítható a profileltolások összege: w x x x z z (inv inv ) w. tg Egyelőre csak a fogaskerékpár profileltolás tényezőinek összegét ismerjük, de nem tudjuk külön-külön meghatározni az x és x profileltolástényezőket. A legalapvetőbb szempont az, hogy a kisfogaskerék ne legyen alámetszett, tehát teljesítse az x >x lim feltételt. Természetesen az x >x lim feltételt is ellenőrizni kell. További szempont a x felosztására a relatív csúszáskiegyenlítés, hogy ne legyen fogkihegyesedés (a fogcsonkítás mellett) és a fogszilárdság is teljesüljön. A megváltozott kapcsolószöget ( ) az ismert a cos a cos egyenletből határozhatjuk w w w meg. A tengelytáv változását kifejezhetjük a modullal: a w a y m. ahol: y tengelytávtényező a következő formában is kifejezhető: y a a w a a w z z (cos cos ) w. m m a cos w A 8.9. ábrából látható, hogyha a fogmagasság nem változna a két pozitív profileltolás x m és x m nagysággal megnövelné a fejkörsugarakat (szaggatott vonal). Ebben az esetben a tengelytáv: x m x m x m értékkel növekedne, de láttuk, hogy a növekedés mértéke a valóságban csak y m mértékű. Ezért a fejkörsugarakon fogcsonkítást kell végrehajtani, azaz x m y m értékkel kisebbre kell készíteni! Így a működő fogmagasság is kisebb lesz értékkel: ( x y) m ( x y) m h w *. a h m ( x y ) m Balogh Tibor, SZE

173 8. FOGAZATTÍPUSOK 77 Az előzőek alapján a fejkörátmérők fogazathoz képest: ( x y ) m mértékben csökkennek a kompenzált d d * m z h x ( x ), y a a * m z h x ( x ). y a a A lábkörátmérők változatlanok maradnak: d * * m z h c ), ( x f a d * * m z h c ). ( x f a Az evolvens fogazat csúszási viszonyai A csúszássebesség változása A 6.5 ábrán bemutattuk az érintőirányú sebességkomponens vektorokat majd definiáltuk a csúszási sebességet: v v v s t t. A vektorábra alapján az érintőirányú sebességkomponenseket a következőképpen írhatjuk fel: v v sin R sin, t v v sin R sin. t Tehát a csúszási sebesség: v v v R sin R sin. s t t Evolvens görbére a 6.5 ábra felhasználásával a sin N P R és N P R sin összefüggés határozható meg a görbületi sugárra. A görbületi sugár értelmezését a 8.0. ábra az A első kapcsolópontban történő érintkezéskor mutatja. Balogh Tibor, SZE

174 d 78 JÁRMŰ- ÉS HAJTÁSELEMEK II. d O r b w r r a w N d A C E N a w r a rb d r w w O 8.0. ábra: A görbületi sugár és a szögelfordulás értelmezése a kapcsolóvonal mentén Behelyettesítve a csúszósebesség egyenletébe (figyelembe véve, hogy u ): v u u. s A csúszási sebesség változását a kapcsolóvonal mentén 8.. ábrán láthatjuk. Az érintőirányú sebességkomponensek az előzőek szerint lineárisan változnak az N és N pontok között. Ezért a csúszósebesség változását az ábrán bejelölt különbség metszékek határozzák meg. Megfigyelhetjük, hogy a C főpontban a csúszási sebesség nullával egyezik meg, vagyis itt tiszta gördülés van! Az abszolút és relatív csúszás értelmezése 8.. ábra: A csúszási sebesség változása Láttuk, hogy a kapcsolódó fogazatok közös érintőirányába eső sebességkomponensei nem egyenlők: v v, ezért a fogprofilok csúsznak egymáson. A 8.0. ábrán a kapcsolóegyenes kezdőpontjában t t (A) érintkező profilgörbék elemi szakaszai ill. sugarú elemi körívekkel helyettesíthetők. A d és d elemi szögelfordulásokhoz a kapcsolódás környezetében i d és i d Balogh Tibor, SZE

175 8. FOGAZATTÍPUSOK 79 elemi ívhosszak tartoznak. t idő alatt az egymáson elmozduló ívhosszak, ha d t, a következőalakban írhatók fel: i d t és i d t. Az ívdarabok csúszással érintkeznek egymással, ami kopáshoz és a fogazat tönkremeneteléhez is vezethet. A csúszás mértékét az egymáson elmozduló ívhosszak arányával lehet megadni. Kétféle mérőszámot vezettek be. Abszolút csúszásnak az egymáson elmozduló ívhosszak arányszámát nevezzük: y i d t i d t u y i d t u i d t y Ha a csúszva megtett út arányát a csúszásmentesen (gördülve) megtett úthoz viszonyítjuk, akkor a relatív csúszást kapjuk: d d y d u, <N C d d u y d. >N C A relatív csúszás a kapcsolódás kezdő- (A) és végpontjában (E) a következőképpen határozható meg: A A A u u E E és E. Tehát a relatív csúszás értéke egy olyan dimenziótlan mérőszám, amely a csúszva megtett út viszonyát fejezi ki a gördülve megtett úthoz. Az evolvens fogazat csúszásgörbéi A f ( ) függvény, az itt nem tárgyalt levezetéssel, bizonyítható, hogy egyenlő oldalú hiperbola. A 8.. ábrán az egyenes fogazat csúszásgörbéinek szerkesztése látható. Az y csúszás hiperbolának az aszimptótáit az N pontban húzott függőleges és az /u távolságban húzott vízszintes határozza meg. Az y hiperbolának az N pontban húzott függőleges és az u távolságban húzott vízszintes adja meg az érintőit. Ha az N N -vel egy egység távolsággal párhuzamost húzunk, akkor az ábrából leolvashatjuk a relatív csúszás értékeket (y, y görbe és 0 0 egyenes közötti metszékek). Az A és E pontokban a relatív csúszás értéke A és E nagyságú. A relatív csúszás legnagyobb értéke általában az A pontban van ( A ), tehát kopás Balogh Tibor, SZE

176 80 JÁRMŰ- ÉS HAJTÁSELEMEK II. szempontjából a kiskerék lábrésze lesz veszélyes. Ennek elkerülésére megoldás lehet, ha a két keréken a relatív csúszás értékeket egyenlővé próbáljuk tenni A E, azaz kiegyenlítjük őket, a fogazatgeometria helyesbítésével ( a profileltolások megfelelő felvételével). 8.. ábra: Az evolvens fogazat csúszásgörbéi A relatív csúszás kiegyenlítésének grafikus eljárása Az eljárás azon alapul, hogy az A ill. E pontokban lévő relatív csúszás értékeket több szerkesztési lépésben próbáljuk egyenlővé tenni úgy, hogy eközben x és h állandó maradjon. A szerkesztés w célja, hogy megkapjuk a fogfejmagasságot a nagyobbik keréken h ), majd ezt felhasználva a kiskerék profoleltolási tényezőjét ( x ) alapján: ( a számíthatjuk. Először nézzük a szerkesztés lépéseit a 8.3. a ábra Balogh Tibor, SZE

177 h w 8. FOGAZATTÍPUSOK 8 O P N w A C r a m E s h a r w N eg ység a w N r O b A E w A A r a E E N r a r w r a a w P r b w a) A relatív csúszás kiegyenlítésének grafikus eljárása b) A relatív csúszás számításához 8.3. ábra: A relatív csúszás kiegyenlítése. Az a, r és r ismeretében kijelöljük a középponti egyenesen az O w w w, O és C pontokat.. Az ismeretében, felvesszük az O w N és O N egyeneseket, valamint berajzoljuk az N N kapcsolóegyenest merőlegesen az O N ill. O N egyenesekre. 3. A kapcsolóegyenessel párhuzamosan egységnyi távolságra behúzzuk az s segédegyenest. A C főponton keresztül merőlegest állítunk az N N egyenesre (m jelű egyenes). 4. Az s és m egyenes metszéspontján keresztül az N és N pontokat felhasználva kijelöljük a P és P pontokat. 5. A számított h közösfogmagasság értékét felmérjük a középponti egyenesre úgy, hogy a C főpont a h szakasz felezőpontja körül helyezkedjen el. (A h kijelöli az -es és -es pontokat.) w w w Az O és O középpontokból az -es és -es pontokon keresztül köríveket húzunk, amelyek kimetszik az A és E pontokat az N N egyenesen. 6. A P A és P E pontokat összekötjük és meghosszabbítjuk az m egyenesig. 7. Ha az így megrajzolt egyenesek az m egyenesen nem egy pontban metszik egymást, akkor a szerkesztést meg kell ismételni mindaddig, amíg ez nem sikerül. (A h szakaszt eltoljuk a középponti egyenesen lefelé vagy felfelé.) O 8. Az ordináták egyenlőségekor az ábrából leolvassuk a h értékét. a A h értékét felhasználva a kiskerék lábkörsugarakat profileltolásos és általános fogazat esetében a egyenlővé téve kapjuk: * * * r h m c m x m r h c m, a w a w O w Balogh Tibor, SZE

178 8 JÁRMŰ- ÉS HAJTÁSELEMEK II. * a h és r m z helyettesítéssel a profileltolás-tényező a kiskeréken: x r z h w a, m m a profileltolás-tényező a nagykeréken: x x x. Német szakirodalomban található a Maag gyár képlete a profileltolás-tényező számítására: x x x lg u 0,5. z z lg Fogazattartomány és fogazatrendszerek Az előzőekben foglalkoztunk a fogazati rendszerek alkalmazhatóságának határaival (fogkihegyesedés, kapcsolószám, alámetszés), amelyek egy bizonyos geometriai korlátot jelentenek a fogaskerekek megvalósíthatóságára. Ismerjünk meg egy új fogalmat a fogtőinterferenciát. A fogtő-interferencia esetében az egyik kerék fogának fejéle a másik kerék fogtőfelületével érintkezik, és így nem teljesül az általános kapcsolódási törvény. Tehát nincs egyenletes szögsebességátvitel, azaz az áttétel nem állandó. Ez rezgéseket okoz, amit feltétlenül el kell kerülni! Ha az említett geometriai korlátokat a fogszám (z) és a kapcsolószög (α w ) koordináta-rendszerben ábrázoljuk, akkor egy érvényes fogazattartományt kapunk. A fogazattartományon belül megvalósíthatjuk a fogazatot, míg a határgörbéken kívül a geometriai okok miatt nem lehet vagy nem célszerű a fogaskerékpárt legyártani. A 8.4. ábra alapján (amely u= áttételre készült) vizsgáljuk meg közelebbről a korlátokat. Balogh Tibor, SZE

179 8. FOGAZATTÍPUSOK ábra: A fogazattartomány határai u= esetén A fogprofilok alámetszése a fogaskerékhajtás szilárdságát, terhelhetőségét csökkenti, ezért mindenképpen célszerű elkerülni! A klasszikus (elméleti) alámetszési határ alatt helyezkedik el a működő alámetszési határ, ami a kis fogszámok felől határolja a tartományt. A profilkapcsolószám minimális értékét, mint láttuk,5, fölé célszerű választani. min A 8.4. ábrán a kapcsolószám határ feltételezéssel adódik. o Az ábrán látható, hogy az alsó interferenciahatár aszimptotikusan közelít az 0 alapprofilszög függőlegeséhez. Minél inkább eltér a kapcsolószög (α w ) értéke az alapprofilszögtől (α), annál szűkebb lesz a gyártáshoz használható tartomány. Abban az esetben, ha u, akkor a határgörbék természetesen módosulnak. A görbék elhelyezkedését a profileltolások összegének ( x x x ) felosztása is befolyásolja, amely kivitelezésére különböző fogazati rendszerek jöttek létre: - kompenzált ( x x, Lasche 899), - általános fogazás kopáskiegyenlítésre alapozva (Maag 97), - relatívcsúszás kiegyenlítés (Vörös-Diker), - csúszásisebesség kiegyenlítés (Niemann), - élettartam kiegyenlítés (Huebner), - AE fogazat (Botka Imre), - szabványosított (DIN 399). A sokféle fogazatrendszer közül a tervezőnek kell kiválasztani, hogy melyiket használja a különböző alkalmazási esetekben, mert nincs közöttük egyértelműen eldönthető optimális megoldás. Balogh Tibor, SZE

180 p x 84 JÁRMŰ- ÉS HAJTÁSELEMEK II. 8.. Ferde fogazat 8... A ferde fogazat kialakulása és alapfogalmai A 8.5. a ábra az egyenes és ferde fogazat keletkezését mutatja be. egyenes fogazat r b kapcsolósík evolvens b ferdefogazat a) Az egyenes és ferde fogazat keletkezésének elve b w r b r rw b) Különböző átmérőkhöz tartozó foghajlásszögek ferde fogazatnál 8.5. ábra: Ferde fogazat keletkezése és foghajlásszögei Az alaphengeren csúszásmentesen legördülő sík (kapcsolósík) bármely az alaphenger tengelyével párhuzamos egyenese előállítja az egyenes fogfelületet. Ha ezen a kapcsolósíkon az előző egyenessel szöget (alaphengeri foghajlásszög) bezáró b egyenest jelölünk ki, ez a legördítés során ferde fogfelületet hoz létre (evolvens csavarfelület). Ha az alaphengerrel koncentrikus hengereket veszünk fel ( r, r sugárral), ezeket síkba terítve a csavarfelületből a csavarmenet menetemelkedési háromszögeit metszi ki, 8.5. b ábra. Az ábrán az osztóhengeri foghajlásszöget, p a közös menetemelkedést (axiális osztást) x jelenti. w p x d d b tg tg b d d b tg b cos t tg tg tg cos. b t Balogh Tibor, SZE

181 8. FOGAZATTÍPUSOK 85 Az - homlokkapcsolószög jelentését lásd később. t A 8.6. ábrán egymással kapcsolódó ferde fogazatú fogaskerékpár látható a jellemző méretek és metszetek feltüntetésével. Ferde fogazat az egyeneshez hasonlóan gyártható Maag-fogazógépen. Annyi eltéréssel, hogy a gyártott fogaskerék osztóhengerével (ez az osztókört tartalmazó, tengellyel párhuzamos alkotójú forgáshenger) legördüléses kapcsolatban lévő osztósíkhoz (ez az osztóvonalat tartalmazó érintősíkja az osztóhengernek) rögzített egyenes mozgású gépasztalon a henger alkotójával osztóköri fogferdeségi szöget állítunk be a fésűs kés mozgási irányának, miközben a fésű profil síkját is val vele együtt elforgatjuk. A ferde fogazatok előállításához az egyenes fogazathoz szabványosított fésüs késeket kell alkalmazni. Mivel a kés az osztókörön a fogirányra merőlegesen halad és erre merőleges a fésűskés síkja, a fésűs kés eredeti méreteit néha a normál(-metszeti) jelzővel egészítjük ki (normál modul m n = m, normál osztás p n = p, normál szerszám kapcsolószög n = ), fogaskeréknek ezen síkmetszetét pedig a normál metszetének hívjuk. A fogaskerék forgástengelyére merőleges metszetének a neve: homlokmetszet. Jelölése t index-szel (homlok(-metszeti) modul m t, homlok osztás p t, homlok szerszám kapcsolószög t ). A homlokmetszet és a normálmetszet síkja egymással szöget zár be ábra: A normál- és homlokmetszet értelmezése ferde fogazatú fogaskerékpárnál Balogh Tibor, SZE

182 86 JÁRMŰ- ÉS HAJTÁSELEMEK II. o o Az N-N normálmetszet és a H-H homlokmetszet hajlásszöge általában 0 30 (osztóhengeri foghajlásszög). A normálmetszetben a fogazat magassági méretei, osztása, modulja és kapcsolószöge megegyezik az egyenes fogazat méreteivel. A homlokmetszetben (jelölésben t index-szel jelöljük) a fogazat magassági méretei változatlanok, a szélességi méretei viszont nőnek. Így növekszik a homlokosztás p t p, a homlokmodul m t m és a homlokkapcsolószög. A 8.6. ábra szerint: t p p t cos p t p cos m cos m t, ahol: a homlokmodul: m m t, cos a homlokkapcsolószög változása: cos m h a m h * a * tg tg t tg t tg. cos 8... Az elemi, a kompenzált és az általános ferde fogazat összefüggései A ferde fogazat homlokmetszetében az osztással összefüggő méreteket a homlokmodullal ( m ) fejez- t zük ki. Az osztókörátmérő: m d m z z. t cos Figyelembe véve, hogy tiszta evolvens kapcsolódás a homlokmetszetben van, ezért a homlokkapcsolószög ( ) értékével kell az alapkör-átmérő méretét kiszámolni: t d b m z cos. t t Az elemi ferde fogazat A fogazat magassági méreteit mindig a normálmodullal fejezzük ki. Ezért elemi fogazatnál a következő összefüggések érvényesek: a fejkörátmérő: d a m t * z h m, a * * a lábkörátmérő: d m z m ( h c ) f, t a a fogvastagság az osztókörön: a tengelytáv: p t m s t, z z a m t. Balogh Tibor, SZE

183 b p x 8. FOGAZATTÍPUSOK 87 A kompenzált ferde fogazat Kompenzált fogazatnál x ) az osztókörátmérő, az alapkörátmérő és a tengelytávolság értéke ( x ugyanaz, mint elemi fogazatnál. A többi méret változása: * a fejkörátmérő: d m z m ( h x) a, * * a lábkörátmérő: d m z m ( h c x) f t, t a a a fogvastagság az osztókörön: Az általános ferde fogazat s m t x m tg. t Az általános ferde fogazatnál még a következő összefüggések érvényesek: * a fejkörátmérő: d m z m h x ( x y) a, t a a homlokkapcsolószög: a cos t cos, wt a w z z (inv inv ) wt t a profileltolások összege: x x x, tg a tengelytávtényező: y a a w z z (cos cos ) t wt. m cos wt A ferde fogazat kapcsolószámai A kapcsolószám meghatározását a 8.7. ábrán követhetjük figyelemmel, ahol az alaphenger kiterített palástjának egy részletét láthatjuk. b b tg b A g P bt F g E 8.7. ábra: A ferde fogazat kapcsolószáma A homlokalaposztás: az axiális osztás: p p x cos, bt m t t p m cos m bt t t t. tg tg cos tg b t Balogh Tibor, SZE

184 88 JÁRMŰ- ÉS HAJTÁSELEMEK II. Ferde fogazatnál úgy vehetjük, hogy az AE kapcsolóhossz AF g szakasszal meghosszab- bodik. g Így az összkapcsolószám: g g p bt g p bt g p bt. Az egyenes fogazatnál megismert módon számítható : AE N E N A N N p bt p bt r r r r a sin a b a b t. m t cos t Általános ferde fogazatnál a számláló utolsó tagja a w sin wt -re módosul. A ferde fogazat úgynevezett átfedése: g b tg b b p p tg p bt x b x, az axiális osztás előzőleg meghatározott értékével: b b tg b sin p m m x t Az alámetszés elkerülése ferde fogazatnál Az alámetszési határfogszám értéke ferde fogazatnál:. cos * z lim h x a sin t. Az alámetszés elkerüléséhez szükséges profileltolás-tényező értékének számítása: x lim h * a z sin t cos. A ferde fogazat előnyei: rezgésmentes, csendes üzem, a fogvastagság növekedése miatt nagyobb teherbírás, Balogh Tibor, SZE

185 a w 8. FOGAZATTÍPUSOK 89 kisebb alámetszési határfogszám, egyszerre több fog van kapcsolódásban, nagyobb kapcsolószám. hátránya: a kapcsolódó fogfelületek közötti erőnek axiális komponense is van, amely a tengelyt és a csapágyazást járulékosan terheli Belső fogazat A belső fogazatú kerekek geometriája Belső kapcsolódás esetén a nagykerék, ami belső fogazatú kerék, gördülőkörén belülről gördül le a kiskerék gördülőköre, ami külső fogazattal készül. Így a két fogaskerék forgásiránya megegyezik. A belső fogazat fogprofiljának kontúrvonala megegyezik egy pontosan ugyanolyan paraméterű külső fogazatéval, de a fog és fogárok felcserélődik oly módon, hogy a külső fogazat fogának a belső fogazat fogárka, míg a külső fogazat fogárkának a belső fogazat foga felel meg, a c lábhézag a lekerekítéssel együtt a Fellows metszőkerék által kimunkálva a külső lábkörátmérőhőz kerül a ábra. Belső fogazatú gyűrűkereket használnak például a bolygóműves hajtásokban, ami a járműiparban nagyon elterjedt. K ülső fogazat Fejkör B első fogazat Lábkör Lábkör Fejkör d f d a d f d a a) A külső és belső fogazat kialakítása nagykerék kiskerék 0 C 0 r w r w b) A belső és külső fogazat kapcsolódása 8.8. ábra: A külső és belső fogazat elrendezései A belső fogazatú nagykerék (-es index) és a kisebb méretű külső fogazatú kiskerék (-es index) a 8.8. b ábrán bemutatott elrendezésben kapcsolódhat egymáshoz. A belső fogazat előnyei: kis helyszükséglet, jó hatásfok, Balogh Tibor, SZE

186 90 JÁRMŰ- ÉS HAJTÁSELEMEK II. nagy teherbírás (a domború és homorú felületpár kapcsolódása miatt a Hertz feszültség kedvezőbben alakul), a fogirány mindkét keréknél azonos, profilkapcsolószám nagyobb, mint egyenes fogazatnál, relatív csúszások értékei sokkal kisebbek, mint egyenes fogazatnál bolygókerekes hajtóműben felhasználható. Hátrányai: csak fogaskerék alakú szerszámmal gyártható, a Fellows fogazókésnek nem elemi fogazat esetén a profilmódosítást tartalmaznia kell, a szabványos modulokon belül a profileltolások is csak szabványos választék szerintiek lehetnek, többféle interferenciára hajlamos (gondos geometriai tervezéssel elkerülhető), a kiskerék tengelye nem lehet átmenő, ezért csak egy oldalról csapágyazható. A belső fogazat lehet egyenes, vagy ferde ill. készülhet elemi, kompenzált vagy általános fogazással. Itt a továbbiakban csak az egyenes fogiránnyal készült belsőfogazat összefüggéseit tárgyaljuk. A kiskerekek méretei az előzőekben ismertetett (külső fogazatra érvényes) összefüggésekkel számíthatók ki. A nagykerékre vonatkozó összefüggések a 8.9. ábra segítségével határozhatóak meg. E C 5 4 N,A m m r N a r 0 b r ábra: A belső és külső fogazat kapcsolódási viszonyai és méretei Az alapkörsugár változatlan marad: m z r b cos, Elemi fogazat esetén a tengelytávolság: z z m z a r r m, az osztóköri fogvastagság: s m, Balogh Tibor, SZE

187 8. FOGAZATTÍPUSOK 9 * a fejkörátmérő: d m ( z h ), a a * * a lábkörátmérő: d m ( z h ). c f a Kompenzált fogazat esetén a tengelytáv az elemi tengelytávval megegyezik: a komp a. A tengelytáv változatlanságának feltétele a profileltolási tényezők egyenlősége: x x. Ebben az esetben az osztóköri fogvastagság: m s x m tg, * a fejkörátmérő: d m z h ) ( x a a, * * a lábkörátmérő: d m z h c ) ( x f a. Általános fogazat készítésekor nem szükséges a fejmagasságot módosítani, ezért a kompenzált fogazatra érvényes összefüggések s, d a, d ) használhatóak. A gördülőkörsugarak: ( f a r, r u r u w w w w, A kapcsolószög: a cos cos. w a w Az általános külső egyenes fogazatra levezetett összefüggések ( x, y ) belső fogazatnál a következőképpen változnak: x x x z z (inv inv ) w, tg y a a w z z cos. m cos w A belső fogazat kapcsolószáma A 8.0. ábra alapján nyomon követhetjük a profilkapcsolószám (ε α ) számítását belső fogazatnál. g a sin ( g a sin elemi és kompenzált fogazatnál). w w Balogh Tibor, SZE

188 9 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: A belső fogazat kapcsolószámához E a b r r és r r A a b g AE g E A sin w a b a b p m cos m cos m cos b a r r r r. A profilkapcsolószám értéke mindig nagyobb lesz belső fogazatnál, mint azonos geometriájú külső kapcsolódású fogaskerékpár esetén, mivel az A pont távolabb van a C főponttól A belső kapcsolódás csúszásviszonyai A belső kapcsolódásnál a csúszási hiperbola lefelé fordul a külső fogazathoz képest. Az egyik aszimptotája az N -ben húzott függőleges, a másik az N felett, a kapcsoló egyenessel u távolságban húzott párhuzamos egyenes. A megszerkesztett csúszási hiperbolákat a 8.. ábra mutatja. Balogh Tibor, SZE

189 8. FOGAZATTÍPUSOK ábra: A belső kapcsolódás relatív csúszásgörbéi A külső fogazatú kiskerék csúszási hiperbolájának az alakja nem változik. A relatív csúszások számítási összefüggései hasonlóan alakulnak, mint egyenes fogazatnál. A relatív csúszások az AC szakaszon: u, N A N C, N N a CE szakaszon: u, C N E N Természetesen a ρ és ρ értékeket a belső fogazat kapcsolódási viszonyinak megfelelően kell meghatározni! Elemi belső fogazatot nem érdemes használni a relatív csúszások közötti viszonylag nagy különbségek miatt. Pozitív profileltolással (kompenzált ill. általános fogazással) könnyen el lehet érni, hogy a csúszási metszék értékek kisebbek legyenek. Tehát megállapíthatjuk, hogy belső fogazat alkalmazása esetén a relatív csúszásmetszékek ( A E ) jóval kisebbek lesznek, mint az ugyanolyan fogszámú külső fogaskeréknél. A kisebb csúszás kisebb melegedést és kopást eredményez, ami a kenés körülményeit javítja. A kisebb csúszások miatt a relatív csúszás kiegyenlítésnek belső fogazat esetén nincs olyan jelentősége, mint külső fogazatnál. (Az előzőleg megismert szerkesztést értelemszerűen alkalmazhatjuk a belső kapcsolódásra is.) A belső kapcsolódás interferenciái A belső fogazatnál többféle interferencia jelenség léphet fel, mint külső fogazatnál, ezért nagy figyelmet kell fordítani azok elkerülésére. Az interferenciák két nagy csoportra oszthatóak: működési (kapcsolódási) és gyártási (előállítási) interferencia. A következőkben csak röviden ismertetjük a főbb interferencia típusokat és azok főbb jellemzőit. Balogh Tibor, SZE

190 94 JÁRMŰ- ÉS HAJTÁSELEMEK II. A működési interferencia fajták: evolvens interferencia: r a fejkörsugár nagyobb az r b alapkörsugárnál és a kapcsolóvonalat az N N szakaszon belül metszi, belső fogtő-interferencia: a belső fogazat fejköre a külső fogazat H határpontja alatt kapcsolódik, külső fogtő-interferencia: a z fogszámkülönbség kis értéke esetén jön létre, fogfej-interferencia: kis z fogszámkülönbség miatt a külső és belső fogazat fejélpontjai ütköznek egymással, elfordulási interferencia: z vagy esetén a kiskerék egyáltalán nem tud elfordulni a nagykerékben. A működési interferenciák elkerülhetők, ha a fogazat fogmagasságát csökkentjük, vagyis * alacsony fogazatot készítünk. h. a Gyártási interferencia fajták: előtolási interferencia: a lefejtő megmunkálás során a metszőkerék a neki útjában lévő fogprofilokat (fogfejeket) lemetszi. Akkor fordul elő, ha a belső fogazat fogszámához közeli metszőkerék fogszámmal végzik a fogazást. előállítási fogtő-interferencia: kis fogszámú metszőkerék esetében jöhet létre Kúpkerék hajtások A kúpkerekek kapcsolódása, alapfogalmai és fogazat típusok Egymást metsző tengelyek közötti kényszer kapcsolatot kúpfogaskerekekkel tudunk megvalósítani. Kúpkerekeknél a fogfelületet leíró evolvens görbe nem síkon, hanem gömbfelületen jelenik meg. A gömbi evolvens fogazatú kúpkerekek ugyanúgy kapcsolódnak egymással, mint az evolvens fogazatú hengeres kerekek 8.. ábra. 8.. ábra: A gömbi evolvensek alapkúpjai A felvett alapkúpcsúcsok az O gömbközéppontban helyezkednek el. Ha a kapcsolódó kúpkerekek alapkúpjaihoz érintősíkot szerkesztünk, akkor a gömbi evolvensek kapcsolósíkját kapjuk, amely a gömb középpontját tartalmazza. A kapcsolóvonal a gömbfelület és a kapcsolósík metszésvonalaként Balogh Tibor, SZE

191 8. FOGAZATTÍPUSOK 95 adódik, ami egy gömbi főkörív. Mivel az evolvens fogazatú kúpkerekek nem kényesek a tengelyszög betartására és gyártástechnológiai szempontból is előnyösebbek a gömbi cikloisnál, ezért szinte kizárólag evolvens fogazatú kúpkerekeket szoktak alkalmazni. A kúpkerekeket a fogak alakja illetve a magasságának változása alapján csoportosíthatjuk. A kúpkerekek a fogirányvonal alakja szerint lehetnek: egyenes, ferde, ívelt és zerol (A zerol fogazat az ívelt fogú kúpkerék egy különleges esete) 8.3.a ábra. A fogmagasság a foghossz mentén állandó vagy változó lehet (8.3.b ábra). a) A fogirányvonal alakja szerint b) A fogmagasság változó vagy állandó 8.3. ábra: A kúpkerekek típusai Vizsgáljuk meg általánosságban egy és osztókúpszögű kúpkerék kapcsolódási viszonyait a 8.4. ábra alapján. Balogh Tibor, SZE

192 96 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: Kúpkerekek kapcsolódása általánosságban Miközben a kúpkerekek a fogfelületeiken futó gömbi evolvenseik mentén folyamatosan hézagmentes kapcsolódásban vannak egymással, megvalósítva az állandó áttételt, a hajtás látszólag ugyanúgy viselkedik, mintha csúszásmentes dörzskapcsolat lenne két, közös alkotója mentén érintkező gördülőkúp között. Mivel az evolvens fogazatú kúpkerékpárokat csak elemi vagy kompenzált fogazattal készítik, a kúpkerékhajtásoknál a gördülőkúp és az osztókkúp itt ugyanazt jelenti, egymás szinonimája, külön jelzése sincs. Az és jelű gördülőkúpok csúszásmentesen gördülnek le egymáson a kúpok közös OC alkotója mentén, amelyek egyben osztókúpok is. A tengelyek által bezárt szög:, ahol: és az osztókúpszögek. A fogszámviszony illetve az áttétel a hengeres kerekekhez hasonlóan írható fel: u z z n n i (lassító áttétel esetén) A 8.4. ábrából a gördülőkör átmérők: d R sin e d R sin e Így a fogszámviszony tovább írható: Balogh Tibor, SZE

193 8. FOGAZATTÍPUSOK 97 u d d R e R e sin sin R e R sin( ) e sin sin cos cos sin sin. Ha az egyenletet elosztjuk cos -el és rendezzük, a következő összefüggést kapjuk tetszőleges tengelyszög esetén a kiskúpkerék osztókúpszögére: tg sin u cos Leggyakrabban 90 -os szögben metsződő tengelyeket használnak. (A továbbiakban csak a merőleges tengelykialakításokkal foglalkozunk.) Ebben az esetben a következőképpen fejezhetjük ki az osztókúpszögeket: tg, u tg u A kúpkerekek geometriai méreteit elemi és kompenzált fogazatra határozzuk meg. Osztókörként megállapodás szerint a külső fogvégen lévő kört ( d ) értelmezzük. A modult úgy használjuk, mint hengereskerekek esetén, így az osztókörátmérő: d m z. Ha az osztókúpon a kúp csúcsa felé haladunk definiálhatjuk a középső ( d ) és a belső osztókört m ( d ) is. A 8.5. ábra alapján írhatjuk, hogy: i d d b sin, m ahol: b a kúpalkotó hossza. Ezekhez az átmérőkhöz tartozó osztókúp hosszúságokat rendre ábra. R, e R, R -vel jelöljük, lásd 8.5. m i Balogh Tibor, SZE

194 i m d i d m d 98 JÁRMŰ- ÉS HAJTÁSELEMEK II. b/ b R e R m R i q f q a r = r = r = 8.5. ábra: A kúpkerekek jellemző méretei Egyes esetekben használják az ún. középmodult ( m ) : m d m m m z R m z R m e m m R m m. R e Az ábrán ill. a számításoknál változó fogmagasságú kúpkereket vettünk figyelembe, de mint láttuk, léteznek állandó fogmagasságú kerekek is. A kapcsolódás további részleteit a hátkúpok palástján mutatkozó fogprofilok alapján vizsgáljuk (8.6. ábra). Így a térbeli problémát síkgeometriai kérdésként vezetjük le. Ezt a közelítő eljárást Tredgold dolgozta ki. Először lássuk a fogszámviszonyra érvényes összefüggés levezetését elemi és kompenzált fogazatnál. Balogh Tibor, SZE

195 d m d a 8. FOGAZATTÍPUSOK 99 m,5 m b b/ R e d m d d a q a q f 0 0 b P b P C 0 d v v r r z v z v 0 r vb N m N r vb m cos d a C 0 Lassító áttétel esetén: 8.6. ábra: A Tregold-féle közelítés elemi fogazatnál i z u. z d d m z m z A CP O háromszögből: d R e sin d R sin, e hasonlóan a CP O háromszögből: d R e sin d R sin, e az áttétel: i R sin sin sin e u R sin sin cos e tg o, ha ( 90 ), tehát: i u tg. Balogh Tibor, SZE

196 00 JÁRMŰ- ÉS HAJTÁSELEMEK II. Elemi fogazat Az elemi és a kompenzált kúpkerekek összefüggései Fejkörátmérőként a kúpfogaskerék legnagyobb átmérőjét értelmezzük: * d, d d m h cos, a a * d m h cos a a a lábkörátmérők: d * * * * d ( h c ) m cos f a, d d ( h c ) m cos f a, a fogfejszögek: tg a h R a e m h R e * a a foglábszögek: Kompenzált fogazat tg h * f m ( h * c ) a f. R e R e Kompenzált fogazat x ) gyártásakor módosulnak a fejkörátmérők, lábkörátmérők, ( x fogfejszögek és foglábszögek értékei a következő módon: a fejkörátmérők: d * * d ( m h x m ) cos, d d ( m h x m ) cos, a a a a a lábkörátmérők: d * * * * d ( h c x ) m cos f a, d d ( h c x ) m cos f a, ( h x m a a fogfejszögek: tg ) a, R * e tg a * ( h x a R e ) m ( h c x m a a foglábszögek: tg ) f, R * * e * * ( h c x a ) m tg f. R e A képzelt hengeres kerékpár, az alámetszés elkerülése kúpkerekeknél A 8.6. ábra alsó részén látható, hogy a kúpkerekek kapcsolódási viszonyait egy képzelt hengeres kerékpárral helyettesíthetjük, amelynek a képzelt osztókörsugarai a CP O ill. a CP O háromszögekből: r r v, cos r v r cos a r r. v v v Balogh Tibor, SZE

197 8. FOGAZATTÍPUSOK 0 Mivel a fogszámok az osztókörsugarakkal arányosak a képzelt fogszámok kifejezhetők: z z v, cos z z v, cos z z z v v v a képzelt fogszámviszony (derékszögű hajtás esetén 90 o ) : z cos sin v u u u u tg u v z cos cos v. Alámetszés akkor következik be, ha z v ( h x) a z, lim sin * figyelembe véve, hogy: z v z cos z z lim cos * ( h x) cos a. sin Ebből átrendezve meghatározható a minimális profileltolástényező: sin * z x x h. lim a cos Ha a két kerék képzelt fogszámát összeadjuk: * ( h x ) ( h x ) 4 h a a a z z z, v v v sin sin sin a kompenzálás x x behelyettesítésével. Ez a kompenzálhatóság határa a profilmódosítástól függetlenül. Szokásos esetben, ha h * és * 0 akkor nem kerülhető el az alámetszés, ha: z 34. Tehát a minimális képzelt fogszám összeg A síkkerék Egy kúpfogaskerék síkkereke egy vele hézagmentes kapcsolódást megvalósító v * 90 osztókör félkúpszögű kúpfogaskerék. A síkkerék fogoldala olyan sima vonalfelület, melyeknek a síkkerék tengelyével állandó szöget bezáró egyenes alkotói vannak a síkkerék osztósíkjában futó vezérgörbéje minden pontján át a vezérgörbe normálsíkjában. Egyenes fogú kúpkerék esetén a vezérgörbe e síkkerék tengelyvonalába befutó sugár: ekkor a síkkerék fogoldala sík. (Hasonlóan a Maag-fogasléc fogoldalához. A síkkerék képzelt fogszáma úgyszintén végtelen.) p a Balogh Tibor, SZE

198 h fp h ap p 0 JÁRMŰ- ÉS HAJTÁSELEMEK II. A 8.7. a ábra baloldalán a síkkerék látható. d p b R p R e d c d ic V o c a) A síkkerék értelmezése b) A síkkerék és a kúpkerekek kapcsolódása 8.7. ábra: A síkkerék értelmezése és kapcsolódása Egymással érintkező kúpkerékpárokhoz olyan síkkerék rendelhető, amely mindkét kúpkerékkel helyesen kapcsolódik, 8.7. b ábra. A síkkerék osztókörsugara: d R e r. Ha sin r sin 90, akkor: R e r r. A síkkerék z fogszáma a síkkerék osztókör kerületéből és az osztóköri fogosztásból számítható ki. Sőt a sugár arányok az egyes kúpkerekeken az osztókúpszögek színuszával is. (Lásd a c 8.4. ábrát.) z c R e m z R z m e z R d e R z r e z sin z sin Mivel az osztókörátmérők a fogszámokkal arányosak a síkkerék fogszáma számítható a következőképpen is: z z z, ha 90 c A síkkerekeknek a kúpfogazatok gyártása szempontjából van nagy jelentősége! Ferde és ívelt fogú kúpkerekek o. A ferde és ívelt fogú kúpkerekek ugyanolyan előnyös tulajdonságokkal rendelkeznek, mint ahogy láttuk a hengeres kerekek esetében. (A gyakorlatban ferde fogú kúpkereket alig alkalmaznak.) Ferde fogú kúpkerekek esetén a fogirányvonal szintén egyenes. Az ívelt fogazatok fogirányvonala körív, evolvens és ciklois lehet. A továbbiakban néhány ívelt fogú kúpkerékpár típus legjellemzőbb tulajdonságait ismertetjük. Gleason (körív) fogazat: - fogirányvonala körív, - a megmunkálás lefejtőeljárással foganként történik, - a fogprofilok kismértékben eltérnek az evolvenstől, Balogh Tibor, SZE

199 8. FOGAZATTÍPUSOK 03 - a fog magassága a foghossz mentén állandó, - ha a késfejet úgy állítják be, hogy a foghajlásszöge a fogközepén zérus lesz, zerol fogazatot kapunk. Palloid (Klingelnberg-féle) fogazat: - kúpos lefejtőmaróval gyártják, ezért a fogprofil evolvens, - a fogirányvonala hurkolt evolvens, - a fog magassága a foghossz mentén állandó nagyságú. Oerlikon (ciklois ívű) fogazat: - a fogirányvonal hurkolt epiciklois, - szerszáma késfej, a betétkések több bekezdésben, több spirális mentén helyezkednek el, - a fogazás során három folytonos forgás valósul meg, - a lefejtőeljárás miatt a fogprofil evolvens, - a fog magassága a foghossz mentén állandó Hiperbolikus (hipoid) fogaskerekek tulajdonságai: - kitérő tengelyek esetén használják, - a fogazat forgási hiperboloid felületen helyezkedik el, - a kiskerék méretei növelhetők ugyanazon áttétel mellett, - két oldalról csapágyazható, - nagy kapcsolószám, - foghossz menti csúszás is van, az eredő csúszás körülbelül állandó (zajtalanabb járást eredményez), - kisebb hatásfok Csigahajtás Két kitérőtengely közötti (általában a tengelykitérés szöge 90 o ) mozgás és teljesítmény átvitelre csigahajtópárokat alkalmazunk, amelyekkel egy fokozatban (lépcsőben), viszonylag kis méretekkel is nagy áttételű (i max 00) nyomatékátvitel valósítható meg. A csigahajtás csigából és csigakerékből áll. A kiskeréknek megfelelő csiga menetes orsóhoz (a hengeres csiga készülhet egy vagy több bekezdéssel is), a nagykeréknek megfelelő csigakerék, pedig ferde fogazatú fogaskerékhez hasonlítható. A csiga forgatásakor a menetemelkedésének megfelelően a csigakerék fogait mozgásba hozza, és így a csigakerék forogni kezd. A 8.8. ábra a leggyakrabban előforduló csiga-csigakerék kapcsolódásokat mutatja, a) henger-henger; b) henger-globoid; c) globoid-globoid hajtás. Balogh Tibor, SZE

200 04 JÁRMŰ- ÉS HAJTÁSELEMEK II. a) b) c) 8.8. ábra: A csigahajtópárok típusai A csiga fogfelületének kiképzése szerint a hengeres és globoid csigatípusokat a következőképpen lehet csoportosítani: Lineáris csiga, amelynek a fogfelületeit egyenes alkotónak a csiga tengelyvonala körüli forgatása és egyidejű tengelyirányú haladó mozgása képezi le: - Archimedesi csiga (ZA jelű), - Evolvens csiga (ZI jelű), - Hernyós konvolút csiga (ZN jelű), - Árkos konvolút csiga (ZN jelű). ZK típusú csiga, amelynek a fogfelületeit kúpos felületű szerszám képezi le: - Egykúpos csiga (ZK jelű), - Kétkúpos csiga (ZK jelű). ZT típusú csiga, amelynek a fogfelületeit körív vagy körgyűrűfelület képezi le: - Ívelt profilú hengeres csigák (ZTA, ZTN, ZTN és ZTK jelű). Globoid csigák: - Globoid csigák egyenes alkotóval (GA és GKF jelű), - Ívelt profilú globoid csigák (GTA és GTF jelű) A csigahajtás geometriai viszonyai A 8.9. ábra alapján vizsgálhatjuk meg a csigahajtás geometriai viszonyait. Balogh Tibor, SZE

201 n 8. FOGAZATTÍPUSOK 05 p n b p n d a h a =m d a d f h =,m f n p x x p z p x d h a d e d a d f d n b p z p x p x p x 8.9. ábra: A hengeres csiga és csigakerék kapcsolódása A hajtás áttétele: n i u n T T z z ahol: az -es index a csigára, a -es index a csigakerékre vonatkozik. ( i 5 min és i ), megjegyzés: lassító hajtás esetén nagyobb is lehet. z max a csiga bekezdéseinek számát jelenti. A csigahajtás geometriai áttétele nem egyezik meg a fogszámviszonnyal!, i z z d d! A hengeres csiga paraméterei: az axiális osztás: p x m, a több bekezdéssel ( z ) készülő csigánál az osztás: a normál metszetben az osztás: ahol: m n a normál modul. p z p z m z x, p n m n A normál osztás és normál modul kifejezhető az axiális osztással ill. modullal: p n p x cos és, m n m cos, ahol: a csiga menetemelkedési szögének értelmezését a 8.9. ábra jobb oldalán látható. Balogh Tibor, SZE

202 06 JÁRMŰ- ÉS HAJTÁSELEMEK II. A csigára egy speciális fogalmat vezettek be, az átmérőhányadost (q ) : tehát az osztókör átmérő: d q, 5 q 7, m d m q. Így a csiga menetemelkedési szöge a következő alakban írható fel: p z p z tg x z m z d m q m q q A csiga további méreteit elemi fogazásra vezetjük le (a csigánál egyáltalán nem alkalmaznak profileltolást). a fejkörátmérő: m ( q ) d a, * a lábkörátmérő: m ( q c ) m ( q,4) d f, c * 0,, a csiga menetes szakaszának hossza: m z b. A csigakerék méretei a fogaskerekek mintájára fejezhetők ki: az osztás: p d z a kapcsolódás feltétele: az osztókörátmérő: d m z. d p p m x z Elemi fogazat esetén a fejkör, a lábkör és a csigakerék külső körének mérete: a fejkörátmérő: m z ) d a, ( * a lábkörátmérő: m z c ) m ( z,4) a külső kör átmérője: Egyéb méretek: a csigakerék fogszélessége: d f, ( d d m m z 3 m. e a b 0,45 ( q 6) m,. az elemi tengelytáv: a d d ( q z ) m. Abban az esetben, ha x profileltolást alkalmazunk a csigakeréken az összefüggések a következőképpen módosulnak: a fejkörátmérő: a lábkörátmérő: d a ( x m z ), * m z c x ) m ( z,4 ), d f ( x Balogh Tibor, SZE

203 8. FOGAZATTÍPUSOK 07 a tengelytávolság változása: a w q z a x m x m A csigahajtás hatásfoka A csigahajtás hatásfoka, mint általában a hatásfok, a hasznos és bevezetett teljesítmény hányadosa. Abban az estben, ha a csiga hajtja a csigakereket, a következő írható a hatásfokra: P T F v, P T F v ahol: az -es index a csigára, a -es index a csigakerékre vonatkozik, v, v - kerületi sebességek. Az összefüggésből látható ahhoz, hogy meg tudjuk határozni a hatásfokot, meg kell vizsgálni a csiga és csigakerék érintkezési pontjában a sebességi viszonyokat és az erőhatásokat. A ábrán a csiga sebességi viszonyait tüntettük fel. t VV V s V n V Vt ábra: A csiga sebességi viszonyai Jelölések: v v - érintőirányú sebességkomponensek, v n v s, t t - érintősíkra merőleges sebességkomponens, - csúszási sebesség. A v érintősíkra merőleges sebességkomponens a csigán, ill. a csigakeréken megegyezik n egymással, ezért írható a derékszögű háromszögek felhasználásával, hogy: Balogh Tibor, SZE

204 r 08 JÁRMŰ- ÉS HAJTÁSELEMEK II. v n v sin v cos sin v v v tg. cos A 8.3. ábrán az erőhatások láthatóak az érintkezési pontban. r F" n x F F r F" n F n F r ' F' n F x F' n ' F F F Jelölések: F, F - kerületi erők, - radiális irányú erő, F r F n ' F n - normálfogerő, 8.3. ábra: Az erőhatások csigahajtásnál - erőkomponens a csiga gördülőhengerének érintősíkjában, '' F - erőkomponens a csiga tengelysíkjában, n ' ' arctg a súrlódási félkúpszög. ( ' tg ' a fogsúrlódási tényező) A 8.3. ábrából a normálfogerő meghatározható: F n F F r F, ahol: F F tg, az értelmezése az ábrából leolvasható. r x x A két kerületi erő közötti összefüggés: ' F F, tg( ) a hatásfok: Balogh Tibor, SZE

205 8. FOGAZATTÍPUSOK 09 F v F v tg tg ' tg F v F tg( ) v tg( ) ' ctg ' ' a levezetés mellőzésével: z q z ' q z q ' adódik. ahol: ' a látszólagos súrlódási tényező, ' esetén a hajtás önzáró. A hatásfok változását láthatjuk a 8.3. ábrán a menetemelkedési szög függvényében különböző fogsúrlódási tényezők ( ' ) esetében. A görbék kezdetben meredeken emelkednek, majd lassú emelkedéssel közel állandó értéket vesznek fel. A legnagyobb hatásfok értékeket ( ) ponttal jelöltük. Megfigyelhetjük, hogy a maximális hatásfokokhoz nagy max menetemelkedési szögek tartoznak, amit gyártási nehézségek miatt nem nagyon használnak. De azt is leolvashatjuk a diagramból, hogy kis súrlódási tényezőnél és 5 5 o -os menetemelkedési szögnél is jó hatásfok adódik már (75 90%) ábra: A menetemelkedési szög és hatásfok közötti kapcsolat Abban az esetben, ha a csigakerék hajtja a csigát (ez csak akkor lehetséges, ha a hajtás nem önzáró) a hatásfok a következő lesz: ' P F v F tg( ) v tg( ) P F v F v tg tg ' a levezetés mellőzésével: q z q ' z q z ' adódik. Ebben az üzemmódban, ha a hajtás önzáró lenne ( ' ) P =0 miatt, a csigakerék nem tudja forgatni a csigát. Balogh Tibor, SZE

206 0 JÁRMŰ- ÉS HAJTÁSELEMEK II. Abban az esetben, ha a csiga hajtja a csigakereket és feltételezzük, hogy a hajtás az önzárás határán van ( ' ) a hatásfokra a következő kifejezést kapjuk: ' ' tg tg ' ' tg tg 0, 5 0, 5, ' tg ( ') tg ' tg ez mindig kisebb, mint 50%. A csigahajtás összhatásfokának számolásakor figyelembe kell venni a teljesítményveszteségeket is. Így a hatásfok összefüggését a következő alakban írhatjuk fel: P, P P v ahol P v a csigahajtómű összvesztesége: P P P P, v vz volaj vcs ahol: P vz - a fogsúrlódási teljesítményveszteség, P volaj - az olajkavarásból származó veszteség, P vcs - a csapágysúrlódás miatti teljesítményveszteség. Balogh Tibor, SZE

207 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE, GYÁRTÁSA ÉS MÉRÉSE 9.. A fogaskerekek szilárdsági méretezése 9... A fogaskerekekre ható erők ( ( A fogaskerekek igénybevételein alapuló méretezési számítások az átviendő névleges teljesítményből ( P ) ill. a bemenő n ) vagy kimenő n ) fordulatszámból indulnak ki. Tehát a mechanikai igénybevételt létrehozó csavarónyomaték a bemenő tengelyen ( T ) és a kimenő tengelyen ( T ) : T P P n és T P P n. A valóságban a fogaskerekek érintkezési pontjában a fogfelületekre merőlegesen (a kapcsolóvonal irányában) adódik át a terhelés. Az erőhatások vizsgálatakor azonban úgy tekintjük, hogy a kerekek közti erőhatás, a normálfogerő ( F ), a gördülőkör mentén n működik. Erőhatások egyenes fogazatnál Egyenes fogazatú hengeres fogaskerekeknél az erőviszonyokat a 9.. a ábra mutatja. O n r w F r b F t F n C F wt r w n O w F n F r F ax F a) egyenes fogazat erőhatásai b) ferde fogazat erőhatásai 9.. ábra: Hengeres kerekek erőhatásai A normálfogerő ( F ) két komponense az F kerületi erő és az F n r radiális irányú erő. A gördülőkörökre számított kerületi erő: F T T, r r w w Balogh Tibor, SZE

208 JÁRMŰ- ÉS HAJTÁSELEMEK II. a vektorháromszögből a normálfogerő: a radiális irányú erő: F n F, cos w F F tg. r w Erőhatások ferde fogazatú fogaskeréknél Az F terhelést koncentrált erőnek feltételezzük, amely a normálsíkban működik. Ez egy térbeli erőrendszert határoz meg. Tehát a normálfogerőnek itt három komponense van: F kerületi erő, amely a n gördülőkör kerületén hat, az F radiális irányú erő, ami a tengelyre merőleges, valamint F axiális irányú erő, amely a tengely irányába hat. A 9.. b ábra alapján a homlokfogerő: r ax F t F, cos wt így a normálfogerő: F n F t, cos b cos wt F cos b a tengely és a csapágyak méretezéséhez szükséges erők: Az erőösszetevők ismeretében az F F tg, F F tg. r wt ax F normálfogerő felírható a következő alakban is: n F n F F F ax r. Kúpfogaskerekek erőhatásai Kúpkerekeknél azt tételezzük fel, hogy a foghossz közepén (9.. ábra osztókörsugáron koncentráltan hat az ( F ) normálfogerő. n n-n metszet) r közepes m Balogh Tibor, SZE

209 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE ábra: Kúpkerekek erőhatásai Az n-n metszet vektorháromszöge alapján a normálfogerő: F F n, cos a normálfogerő összetevője az n-n metszetből: ' n F F tg, ' az osztókúpalkotókra merőleges irányú F két komponensre bontható: a tengelyirányú F és n ax a tengelyre merőleges F r erőkre. Ezek az erők a tengely és a csapágyak méretezése szempontjából fontosak: ' n F F sin F tg sin, ax ' n F F cos F tg cos. r 9... A fogazat károsodási, tönkremeneteli formái A fogkapcsolódás folyamata során az előzőekben ismertetett erőhatások nagysága, iránya és támadáspontja is változik, vagyis nem statikus igénybevétel lép fel. Egy fog terhelése egy körülfordulás alatt a nulláról egy maximális értékre nő, majd újra nullára csökken, tehát lüktető váltakozó az igénybevétel. A fogakon fellépő felületi nyomás a fogfelület kifáradását okozhatja. Míg fogra ható hajlító és nyíró igénybevétel fogtő kifáradást eredményezhet. Ezenkívül az érintkező fogfelületek csúsznak egymáson, ami súrlódással, kopással jár, aminek berágódás lehet a következménye. A fogfelület főbb károsodási formái a következők: a.) Fogtörés. - A fog teljes hosszában a hajlító igénybevétel hatására a fog tőben eltörhet, ami lehet fáradásos törés vagy hirtelen túlterhelés következménye. b.) Fogoldal kifáradás (pitting). - Az érintkezési hely környezetében fellépő nagy lüktető nyomóigénybevétel hatására a fogfelület kigödrösödése. c.) Kopások. Balogh Tibor, SZE

210 4 JÁRMŰ- ÉS HAJTÁSELEMEK II. - Az erőhatás alatti csúszás kopással jár, ami káros lehet a fogfelület alakváltozása miatt. A káros hatás főleg akkor jelentkezik, ha nem jó a kenés vagy szennyeződés kerül a felületek közé. d.) Berágódás. - A súrlódás felületi hőhatást okoz, melynek következtében a felület túlmelegedhet. Ez nagy felületi terheléssel és elégtelen kenéssel párosulva a fogfelületről anyagdarabok leszakadását eredményezheti. e.) Egyéb felületi sérülések: - anyaghiba miatti repedések, - hőkezelési repedések, - megmunkálások (köszörülés) okozta repedések A fogaskerekek anyagai A fogaskerekeket leggyakrabban ötvözetlen vagy ötvözött acélból gyártják. Kisebb terhelés és kis kerületi sebesség esetén használják a különböző minőségű (általában gyengébb szilárdsági jellemzőkkel rendelkező) öntöttvasakat, temperöntvényeket és acélöntvényeket. Nagy áttételű hajtásoknál a nagykerék szintén készülhet valamilyen öntvényből. Legtöbbször az egymással kapcsolódó fogaskerekeket különböző anyagból állítják elő. Például az ötvözetlen szerkezeti acélból gyártott nagykerekeket szokásos nemesített vagy betétben edzhető kiskerékkel párosítani. A modern hajtóművekben (bolygómű, differenciálmű, sebességváltómű), fogaskerék beépítésekben egyre nagyobb követelmény, hogy nagyobb nyomatékot tudjunk átvinni kisebb fogaskerék méretekkel. Ezért előtérbe kerültek a kedvezőbb szilárdsági tulajdonságú krómmal, molibdénnel, nikkellel, vanádiummal és mangánnal erősebben ötvözött acélok. Igen nagy teherbírást lehet elérni betétben edzhető acélok alkalmazásakor is. Legideálisabb, ha a fogfelületi keménységérték 60 6 HRC között van. Ennél kisebb keménységnél berágódásra hajlamossá válik a fogaskerék. Fontos, hogy az edzett kéreg vastagságát jól válasszuk meg, mert például túl nagy kéregvastagság esetén nő a gyártási költség, viszont a fogtőszilárdság csökken. A 9. és 9. táblázatban az MSZ, MSZ ISO, MSZ EN és DIN anyagszabványoknak megfelelő megnevezéseket és jelöléseket találhatjuk meg. A táblázat tartalmazza az anyagminőséghez tartozó szilárdsági adatokat is, mint szakító szilárdság, folyáshatár, fogtőkifáradási határfeszültség, fogfelület palástnyomás kifáradás és határ Hertz feszültség. Balogh Tibor, SZE

211 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 5 FOGASKERÉKANYAGOK SZILÁRDSÁGI ADATAI () Megnevezés Szabvány Rövid jel Szak. szil. R m, [N/mm ] Folyáshatár R eh v R p0, [N/mm ] Lemezgrafitos öntöttvasak MSZ ISO 85 Fekete temperöntvények MSZ ISO 59 Gömbgrafitos öntöttvasak MSZ 877 Ötvözetlen acélöntvények MSZ 876 GG GG GTS GTS GGG GGG GS GS S 35 JR S 75 JR Ötvözetlen szerkezeti acélok MSZ EN 005 E E E C5E C35E C45E Nemesíthető szerkezeti acélok MSZ EN 0083 C60E CrMo CrMo CrNiMo CrNiMo Acél láng- és ind. edzéshez DIN 7 4CrMo Nitridálható acél DIN 7 3CrMoV C0E C5E Betétben edzhető acélok MSZ EN MnCr CrNi CrNiMo táblázat: A fogaskerékanyagok táblázatos összefoglalása Balogh Tibor, SZE

212 6 JÁRMŰ- ÉS HAJTÁSELEMEK II. Rövid jel FOGASKERÉKANYAGOK SZILÁRDSÁGI ADATAI () Fogtőkifáradási határfeszültség σ Flim, [N/mm ] Fogfelület palástnyomás kifáradás σ Hlim, [N/mm ] Határ Hertz feszültség σ Hmax, [N/mm ] GG-00 40,4 300 GG-50 55,5 330 GTS , GTS , GGG ,-3, GGG ,33-4, GS-5 0,08 80 GS-60 0,33 30 S 35 JR 5,36 30 S 75 JR 35, E 95 40, E ,9 380 E ,7 450 C5E 00, C35E 5,5 435 C45E 50 3, 490 C60E 80 4, CrMo ,9-6, CrMo ,7-7, CrNiMo ,7-7, CrNiMo ,54-8, CrMo ,35-0, CrMoV ,74-0, C0E 5 3,35-6, C5E 45 3,35-6, MnCr ,56-30, CrNi ,56-30, CrNiMo ,56-30, táblázat: A fogaskerékanyagok táblázatos összefoglalása A fogaskerekek szilárdsági ellenőrzése A kidolgozott méretezési eljárások szerint a fogaskerekeket fogfelületi teherbírásra (fogfelületi nyomó igénybevételre), fogtőigénybevételre és berágódásra ellenőrzik. A 9.3. ábrán egy fogaskerékpár meghibásodási határait mutatja. A feltüntetett görbék a kerületi sebesség függvényében azt a terhelést adják meg, amelynél a fogaskerekek valamilyen ok miatt károsodnak, tönkremennek. A fogaskerekek szilárdsági ellenőrzését a nemzetközi ISO szabványnak megfelelő méretezési javaslat alapján tárgyaljuk röviden a főbb tényezők figyelembevételével. Balogh Tibor, SZE

213 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 7 Méretezés felületi teherbírásra (nyomásra) 9.3. ábra: A fogaskerekek meghibásodási határai Egy fogaskerékpár összenyomódásakor a fogfelületi teherbírás az a terhelés, amelynél az érintkező fogfelületek nem gödrösödnek ki, nem képződik ún. pitting. A felületi nyomásra történő méretezés a Hertz elméleten alapszik. Ha két hengeres felületű ( és görbületi sugarú, valamint E és E rugalmassági modulusú) testet F erővel egymáshoz nyomunk, n akkor a 9.4. ábra szerinti feszültségeloszlás ( H ) jön létre az érintkezés környezetében. H F n F n E E 9.4. ábra: A fogakat terhelő érintkezési Hertz-feszültség A feszültség maximumát a következő összefüggésből kapjuk: F n H m ax l E E, ahol: F n - az érintkezésben ható normális irányú erő (valós kapcsolódásban a normálfogerő), l - az érintkezésben lévő alkotók összes hossza, (fogaskerekeknél a közös fogszélesség b), és - az érintkező felületek görbületi sugara, E és E - az érintkező anyagok rugalmassági modulusa, Balogh Tibor, SZE

214 8 JÁRMŰ- ÉS HAJTÁSELEMEK II. és az érintkező anyagokra jellemző Poisson-szám. Ha az előző egyenletet fogaskerekekre alkalmazzuk, figyelembe kell venni, hogy a méretezés során a C főpontban történő érintkezést vizsgáljuk. Így a geometriai viszonyok alapján, a levezetés mellőzésével, a főponti Hertz feszültségre a következő összefüggést kapjuk: 000 T u Z Z Z Z Z H C H E B b d u ahol: T a csavarónyomaték a bemenő tengelyen, b - a közös fogszélesség, d a kiskerék osztókörátmérő, u a fogszámviszony, Z H - a fogerők helyzetét figyelembevevő gördülőköri tényező (általában:,5), Z H cos tg w, Z E az anyagsajátosságot kifejező rugalmassági tényező, Z E E E, Z ε a kapcsolószám tényező, egyenes fogazatnál: 4 Z, 3 4 Z, 3 ferde fogazatnál: Z β a fogferdeséget figyelembevevő tényező, Z cos, Z B kis fogszámok esetén a görbületi sugarakat célszerű a C főpontjából az egyedi kapcsolódás határára a B pontba átszámítani, C C Z B. B B Balogh Tibor, SZE

215 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 9 A névleges Hertz-feszültség számításánál a terhelést állandónak feltételeztük és nem vettük figyelembe a környezeti hatásokat (a beépítési, üzemeltetési és pontossági sajátosságokat). Ha az egyes befolyásoló tényezőkkel módosítjuk a névleges érintkezési feszültség értékét, akkor megkapjuk a tényleges feszültséget: 000 T u Z Z Z Z Z K K K K H H E B A v H H b d u, ahol: K A - üzemtényező, az üzemeltetés körülményeit (a hajtó- és hajtott gép jellegét, a dinamikai jellegből adódó túlterhelések hatását) figyelembe vevő tényező, nagysága K A =-,5 között változik, K v belső dinamikus tényező, amely figyelembe veszi a gyártási pontosságot, a járás egyenetlenségét, a belső dinamikus hatásokat, általában K v =,6, K Hβ a fogszélesség menti terheléseloszlás egyenlőtlenségét figyelembe vevő tényező, a terheléseloszlás a fogirányhiba, a tengelypárhuzamossági hiba és a fog deformációjának a következményeként nem lesz egyenletes, K Hα a homlok-terheléseloszlás tényező, lényegében az egy és két fogpárkapcsolódás váltást veszi figyelembe. A fogaskerék fogfelülete kifáradással (gödrösödéssel) szemben biztonságosnak mondható, ha a tényleges érintkezési Hertz-feszültség ( H ) kisebb-egyenlő a fogaskerék anyagára jellemző fogfelületi kifáradási határból ( H lim ) számítható megengedett feszültségnél ( HP ). Fogaskerékhajtásoknál különböző anyagú próbatesteken végzett fárasztóvizsgálatok segítségével határozzák meg a értéket. Tehát: H lim Z H lim NT Z Z Z Z Z H HP L R V W X S H min, ahol: H lim a fogfelület érintkezési feszültségből származó kifáradási határa, S Hmin - a felületi kifáradás elleni biztonsági tényező, ajánlott értéke S Hmin =-,3, Z NT a terhelés ciklusszámától függő élettartam tényező, Z L a kenőanyagtól függő tényező, általában:, Z R az érdességtől függő tényező, általában:, Z V a sebességtől függő tényező, általában:, Z W az anyagpárosítástól függő tényező, általában:, Z X a mérettől függő tényező, általában:. Kifejtve az összefüggést kapjuk: 000 T u H lim N T Z Z Z Z Z K K K K Z Z Z Z Z H H E B A v H H L R V W X b d u S H m in Z Balogh Tibor, SZE

216 Fn 0 JÁRMŰ- ÉS HAJTÁSELEMEK II. Ha bevezetjük a b/d viszonyszámot, akkor a kiskerék minimális osztókörátmérőjét a következő kifejezésből számíthatjuk ki: Z Z Z Z Z S 000 T u K K K K d Z Z Z Z Z Z u d H E B H min A v H H 3 L R V W X H lim NT b A fenti összefüggést az ipari hajtóművek előtervezéséhez a jellemző K * teherbírás mutató szám bevezetésével a következő alakra hozhatjuk: d 000 T u b u K d 3 *. A képletben szereplő b/d viszonyszámot és a K * teherbírás mutatót az anyagminőség alapján előzetesen fel kell venni! Méretezés fogtő igénybevételre A fogaskerékpár szükséges modulját a fogakat terhelő erők okozta igénybevételek alapján lehet meghatározni. A fogtőteherbírás számításához ismerni kell a fogtő kritikus (törési) keresztmetszetét. A fogtő igénybevételének legkedvezőtlenebb esete, amikor a normálfogerő ( F ) támadáspontja a fog n fejélén van 9.5. ábra. F n F nt h =m F F nr 30 C G 60 s = m F H ny N h w ábra: A fogtőhajlítás terhelési és igénybevételi modellje Balogh Tibor, SZE

217 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE A fogkontúron ébredő feszültségek maximuma a fogtőgörbe érintőjének érintési pontjában van, amely a fog középvonalával 30 o -os szöget zár be. A fogtő veszélyes keresztmetszetét az ábrán G és H pontokkal jelöltük. A normálfogerő merőleges komponensei ( F és F ) a nt nr fogtőben nyomó ( ), hajlító ( ) és nyíró ( ) igénybevételt okoznak. A számítási ny h modellek általában csak a tiszta hajlítást veszik figyelembe, és a fogat csak arra méretezik. A fog 9.5. ábrán megadott geometriai adataival írhatjuk: M F h 6 F cos h 6 F cos m h K s s b m b nt F n Fn F Fn b F cos F w 6 F 6 cos F Fn Y b m cos b m w Fa, ahol: M - a hajlító nyomaték, K - a keresztmetszeti tényező, hf m - az Fnt erőkomponens távolsága a G ponttól. sf m - a GH pontok távolsága, b - a fogszélesség, Y - a fogalaktényező. Fa Az így meghatározott névleges hajlítófeszültséget, ha a valós kapcsolódási feltételek szerint módosítjuk, akkor a tényleges fogtő feszültséget kapjuk (dinamikus hatások nélkül): F Y Y Y Y FO Fa Sa, b m ahol: Y a feszültségkoncentrációs tényező, amely a fogtőgörbület feszültséggyűjtő Sa hatását veszi figyelembe, Y ε - a kapcsolószám-tényező, az gyakorolt hatását veszi figyelembe, kapcsolószám teherbírás növekedésére Y β a fogferdeségi tényező, az osztóhengeri foghajlásszög (β) hatását veszi figyelembe (egyenes fogazatnál Y β =). A módosított névleges fogtőfeszültség számításánál a terhelést állandónak feltételeztük és nem vettük figyelembe a környezeti hatásokat (a beépítési, üzemeltetési és pontossági sajátosságokat). Ha az egyes befolyásoló tényezőkkel módosítjuk FO fogtőfeszültség értékét, akkor a maximális feszültség: F K K K K Y Y Y Y K K K K b m F FO A v F F Fa Sa A v F F, Balogh Tibor, SZE

218 JÁRMŰ- ÉS HAJTÁSELEMEK II. ahol: K A és K v - jelentése teljesen megegyezik a felületi teherbírásra történő méretezéskor ismertetettel, K Fβ és K Fα - jelentése is hasonló az előzőekben megismert K Hβ és K Hα -val, csak a fogtőszilárdság esetére vonatkozik. A fogaskerék fogtőkifáradással szemben biztonságosnak mondható, ha a maximális fogtőfeszültség ( F ) kisebb-egyenlő a fogaskerék anyagára jellemző fogtő névleges hajlító kifáradási határból ( F ) számítható megengedett feszültségnél ( FP ). lim Fogaskerékhajtásoknál különböző anyagú próbatesteken végzett fárasztóvizsgálatok segítségével határozzák meg a értéket. Tehát: F lim Y Y F lim ST NT Y Y Y F FP relt RrelT X S F min, ahol: F lim a névleges hajlítófeszültségből kifáradási határa, S Fmin - a fogtő kifáradásra megengedett legkisebb biztonsági tényező, ajánlott értéke cserélhető kerekeknél S Fmin =,6-,7, általános esetben S Fmin =,0, Y ST a fogtőfeszültség koncentrációs tényező, Y NT az élettartam tényező, Y δrelt relatív feszültségcsúcs-tényező, egyszerűsített számításoknál Y δrelt =, Y RrelT relatív érdességi tényező, egyszerűsített számításoknál Y RrelT =, Y X a mérettényező, általában Y X =. Kifejtve az összefüggést kapjuk: F Y Y Y Y Y Y K K K K Y Y Y b m S F lim ST NT F Fa Sa A v F F relt RrelT X FP F min, ahonnan a fogaskerék szélessége (b) ismeretében a minimálisan szükséges modul (m min ) meghatározható: F Y Y Y Y S m K K K K b Y Y Y Y Y Fa Sa F min min A v F F relt RrelT X F lim ST NT. Ellenőrzés berágódásra A berágódás a fogfelületek durva kopása a relatív csúszás, a nagy terhelés és az elégtelen kenés hatására. A fogaskerekek kapcsolódása közben fellépő helyi kontakthőmérséklet (t c ) a keréktest hőmérsékletéből (t M ) és a kapcsolódás helyén létrejövő pillanatnyi hőmérséklet-emelkedésből ún. hőfokvillámból (t fla ) határozható meg: Balogh Tibor, SZE

219 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 3 t t t c M fla A 9.6. ábrán látható a kerék fogfelületének hőmérséklet-eloszlása. Megfigyelhetjük, hogy az egyes jellegzetes kapcsolódási pontokban a csúszási körülményeknek megfelelően a kontakthőmérséklet ugrásszerűen változik. H. Blok kísérletei alapján a t fla villanási hőmérsékletre vonatkozó pontos számítási összefüggések a szakirodalomban megtalálhatók ábra: A fogfelület hőterhelése A berágódás elkerülésének az a feltétele, hogy ez az előbb említett érintkezési hőmérséklet ne érje el a kenőanyagra vonatkozó berágódási hőmérsékletet (t s ): t t t t x t, c M fla s w krit ahol: x anyagszerkezeti tényező, w t krit - a kenőanyag kritikus hőmérséklete. A berágódással szembeni biztonsági tényezőt, tehát a következőképpen írhatjuk fel: S B t t s c t t olaj olaj Létezik egy másik számítási mód is, amelynél a fogfelület hőterhelésére vonatkozó ún. integrálthőmérsékletet (t int ) határozzák meg és hasonlítják össze a berágódási határhőmérséklettel (t Sint ). Ha a berágódással szembeni biztonsági tényezőre teljesül: S S in t t S int t int, akkor nem kell félni a berágódástól. Az EHD kenési állapot ellenőrzése A fogaskerekek érintkezése során a fogfelületek részben legördülnek, részben csúsznak egymáson. A súrlódási állapot jellegét valójában a kenőanyagréteg vastagsága határozza meg. A kenési állapot, tehát a kialakult rétegvastagság függvényében lehet vegyes súrlódás, esetleg határrétegkenés vagy a főpont közelében tiszta folyadéksúrlódás is. A fogfelületek között a kerületi erő függvényében igen nagy érintkezési nyomás jön létre, amely előidézi a kenőolaj Balogh Tibor, SZE

220 4 JÁRMŰ- ÉS HAJTÁSELEMEK II. viszkozitásának növekedését is, aminek következtében a fogak között olajfilm alakul ki. Ez a vékony olajfilm, olajpárna adja át a terhelést az egyik fogról a másikra, miközben a fogfelületeken rugalmas alakváltozás lép fel. A kialakult résben hidrodinamikai kenés jön létre rugalmas deformációval együtt. Ezt nevezzük elaszto-hidrodinamikai kenési állapotnak (EHD-kenés). Az EHD-kenés kedvezően befolyásolja a fogaskerekek élettartamát, súrlódási ellenállását valamint a berágódás veszélyét is csökkenti, ezért célszerű törekedni az elasztohidrodinamikai kenés kialakítására. Ehhez ki kell számítanunk azt a legkisebb kenőréteg vastagságot (h Cmin), amelynél az EHD kenési állapot létrejön. Kimutatták, hogy a fogfelületek deformációja és a nyomáseloszlás a kenőrétegben nem követi a Hertz-féle elméletet. A 9.7. ábrán jól látható egy kiugró csúcsérték a valóságos nyomáseloszláson ábra. A kenőrés alakja és a nyomáseloszlás az EHD kenés esetén Tehát a minimálisan szükséges kenőanyagréteg vastagság a C főpontban a következő empirikus összefüggéssel számítható ki: h C min 0,7 0,3 ' v E b M t C ' F C tn 0,6 ', 6 E C E, ahol: ρ C a kapcsolódó fogprofilok homloksíkban értelmezett redukált görbületi sugara, C C C C C, E - a redukált rugalmassági modulus, acél fogaskerekeknél E ' 5, 6 0 MPa 0, 5 ' E E E α a kenőanyag nyomás-viszkozitás tényezője, ásványolajokra Balogh Tibor, SZE

221 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 5 (...4) 0 mm N, η M a kenőolaj dinamikai viszkozitása atmoszférikus nyomáson és üzemi hőmérsékleten, v t a kapcsolódó fogprofilok összegördülési sebessége a C főpontban, b - a működő fogszélesség, F tn a homlokfogerő. Vezessük be a következő viszonyszámot: hc min, R ahol: h Cmin az előzőekben számított érték μm-ben, a a a a R R R - a kapcsolódó fogfelületek átlagos érdessége μm-ben. λ értékétől függően a kenési állapot a következő lehet: - Ha, hidrodinamikai kenés, berágódási veszély nincs, - Ha 0,, vegyes súrlódás vagy kvázi-hidrodinamikai kenési állapot, berágódás még nem valószínű, - Ha 0,, berágódási veszély van (EP adalékot tartalmazó kenőanyaggal a berágódás elkerülhető lehet). 9.. A fogaskerekek gyártása A fogaskerék gyártási eljárásokat két nagy csoportra lehet osztani: forgácsolással történő megmunkálás, forgácsnélküli alakítás. Magyarországon a forgácsmentes gyártási eljárásokat (MULTI cégek kivételével) alig alkalmazzák, pedig ezekkel a korszerű gyártási módszerekkel különösen nagysorozatban és tömeggyártásban gazdaságosan és sokszor jobb minőségben állíthatók elő a fogaskerekek (a fogtő kifáradási tulajdonságai javulnak). Néhány forgácsnélküli fogazatellőállítási mód: alaklétrehozás folyékony, kásaszerű vagy pépes állapotból, alaklétrehozás elektronikus leválasztással, alaklétrehozás alaktalan szilárd szemcsés vagy porszerű anyagból, képlékenyalakítás, fogsajtolás, foghengerlés. A forgácsolás főbb lépései: a keréktest bázisfelületeinek kialakítása, fogazási műveletek, hőkezelési eljárások, Balogh Tibor, SZE

222 6 JÁRMŰ- ÉS HAJTÁSELEMEK II. a fogazat finom megmunkálása (köszörülés). A továbbiakban a fogaskerekek forgácsoló gyártástechnológiai módszereit ismertetjük röviden összefoglalva. Ezen belül is a fogázási műveletek és finom megmunkálások rövid leírására szorítkozunk Hengeres fogazatú kerekek gyártása Profilozó, lefejtő eljárások A hengeres kerekek fogazása profilozó, vagy lefejtő eljárással történhet. A profilozó eljárásnál a szerszám kontúrja pontosan megegyezik a gyártandó kerék fogárokprofiljával. A szerszám lehet tárcsamaró vagy ujjmaró 9.8. ábra ábra. Profilozás tárcsamaróval és ujjmaróval A bemutatott két profilozó eljárás hátránya, hogy azonos modul esetén is minden fogszámhoz és profileltoláshoz más-más szerszám kell, ezért kis termelékenységű és nagyon költséges megmunkálás. Főleg nagyolásra használják, mert a következő lépésben lefejtéssel pontos, hibátlan profil alakítható ki. Megfelelő kialakítású tárcsamaróval belső fogazatú kereket is lehet gyártani. A lefejtő eljárások során használt szerszámok profilja nem egyezik meg a fogprofillal, hanem a kölcsönös legördítés alatti kinematikai kapcsolat során alakul ki a fogazat burkológörbéje. Mint az előzőekben láthattuk az evolvens foggörbe úgy jött létre, hogy egy körön (az alapkörön) legördítettünk egy egyenest (a fogaslécet). A három elterjedt lefejtő fogazó eljárás a következő: Maag-rendszerű, fésűskés-szerszámú lefejtő gyalulás lépéseit láthatjuk 9.9. ábrán, amikor is a fogasléchez hasonló, egyenes profilú szerszám végzi a gyaluló (alternáló) főmozgást, a munkadarab pedig a szakaszosan gördülő mellékmozgást. Ez a legegyszerűbb alakú lefejtőszerszám, amelynek alapprofilját a szabvány meghatározza. Határfelületeit síkok alkotják, ezért nagy pontossággal tudják elkészíteni és kopás esetén utánélezni. A fogazandó kereket a fejkörátmérő méretére esztergálják. A szerszámtartó megfelelő szögű beállításával ferde fogazatú kerekek előállítására is alkalmas. Balogh Tibor, SZE

223 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE ábra. Fogaskerékgyártás Maag-rendszerű fésűskéssel Pfauter-rendszerű, csigamarós lefejtő marás (9.0. ábra), amikor a forgó főmozgást a trapéz keresztmetszetű csigamaró szerszám (fogasléc alapprofillal) végzi. Eközben a marónak a gyártandó kerék tengelyirányába történő előtolása is megvalósul. A munkadarab mellékmozgása szintén folytonos forgó mozgás. A lefejtőmaró csavarvonalának menetemelkedése miatt a marót a menetemelkedési szögnek ( ) megfelelően kell beállítani, hogy egyenes fogazat jöjjön létre. A maró tengelyének megfelelő beállításával ferde fogazat is készíthető. elő to lá s csig a m u n k a d a ra b 9.0. ábra: Fogaskerékgyártás Pfauter-rendszerű csigamaróval Fellows-rendszerű, metszőkerekes lefejtő vésés (9.. a ábra), amikor az alternáló (le- és felfelé) főmozgású, evolvens fogprofilú, fogaskerék alakú szerszám mellékmozgásként szakaszosan összegördül a munkadarabbal. A metszőkerék fejkörátmérője a gyártandó kerék lábkörátmérőjéig ér, így ezt a lábhézag mértékével nagyobbra készítik. Nagy előnye, hogy a belső fogazatok gyártására egyedül alkalmas lefejtő eljárás (9.. b ábra). A metszőkerekes gyártás hátránya, hogy a szerszám sokkal bonyolultabb alakú az előzőekben említetteknél. Balogh Tibor, SZE

224 8 JÁRMŰ- ÉS HAJTÁSELEMEK II. Fellows-rendszernél a metszőkeréknek is ferde fogazatúnak kell lenni ferde fogazat előállításához, ami nagyon költséges és csak nagy sorozatban térül csak meg. Tehát a három említett módszer mindegyike alkalmas ferde fogazatú hengeres kerekek gyártására. M etszőkerék M unkadarab a) Fogaskerékgyártás Fellows-rendszerű metszőkerékkel b) Belső fogazatú fogaskerék gyártása 9.. ábra. Fogaskerékgyártás Fellows-rendszerű metszőkerékkel Hengeres fogaskerekek finommegmunkálása A nagy kerületi sebességű és nagy teherbírású fogaskerekek fogfelületeit finommegmunkálással kis felületi érdességűre készítik el. Ezek az eljárások: foghántolás, hámozó lefejtőmarás és fogköszörülés. A foghántolás: Foghántoláskor a szerszám a munkadarabbal (a megmunkálandó kerékkel) csavarkerékpárként kapcsolódik (9.. ábra). Balogh Tibor, SZE

225 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE ábra: A sebességek és főmozgások foghántoláskor Mivel a csavarkerekek kapcsolódásakor a fogak a foghossz irányában elcsúsznak egymáson, ezért sebességkülönbség lesz (v s csúszósebesség) a szerszám kerék és a megmunkálandó kerék között. A v s csúszósebesség a 9.. ábrán feltüntetett vektorábrán a munkadarab v k kerületi sebességének és a szerszám v sz kerületi sebességének különbsége, ami a tangenciális vetületben határozható meg. A jó működéshez a tengelyeket 0 o -os szögben célszerű beállítani. A hántoló szerszámfogaskerék fog felületeire kb. mm szélességű barázdákat munkálnak be a fogprofillal párhuzamos vagy a fogfelületen ívelt helyzetben. A hántoló eljárást főleg a hőkezelés nélküli ill. nemesített kerekek és indukciósan edzett valamint nitridált fogaskerekek finomfelületi megmunkálására használják. A hámozó lefejtőmarás: A lefejtőmaró szerszámot keményfémlapkás kivitelben készítik el, ami a hagyományos lefejtőmaró kinematikai viszonyainak megfelelően működik. A keménylapkás lefejtőmaró lehetővé teszi az edzett (max 64 HRC keménységű) fogaskerekek megmunkálását is. A hámozó fogmarást a fogköszörüléssel összehasonlítva megállapítható, hogy olcsóbb és sokkal termelékenyebb technológia. A megmunkált kerekek 6 8 pontossági fokozatban készíthetők el. Fogköszörülés: A fogköszörüléskor a fogtőben köszörülési lépcső jöhet létre, amely a fogtő kifáradási határát csökkenti. Ezért az edzett fogfelületű fogaskerekeket köszörülési ráhagyással forgácsolják (9.3. a ábra), majd hőkezelés után köszörülik. Köszörüléssel általában csak 0, 0,5 mm rétegvastagság távolítható el, ezért a köszörülési ráhagyást is ekkora nagyságúra kell felvenni! Balogh Tibor, SZE

226 30 JÁRMŰ- ÉS HAJTÁSELEMEK II. köszörülés előtti fogprofil köszörülési lépcső a) A köszörülési ráhagyás értelmezése b) Profilozó fogköszörülés típusai 9.3. ábra: A fogköszürülés A terheléseloszlás javítása érdekében a fogakat hosszirányú íveléssel, domborítva készítik vagy a fogmagasság irányában fejlenyesést, láblenyesést alkalmaznak. Ezeket a módosításokat leginkább köszörüléssel tudják megvalósítani. Megkülönböztetünk: profilozó fogköszörülést, lefejtő fogköszörülést. Profilozó fogköszörüléssel (9.3. b ábra) a legpontosabb minőségű (3-as pontossági fokozat) fogaskerekeket lehet előállítani. A köszörű korong profilja megegyezik a gyártandó kerék fogazatának fogárok normálmetszetével. Az ábrán az egytárcsás és kéttárcsás profilozás szerszáma látható. Fontos kérdés a köszörűtárcsa kopása miatti utánállítás, amelyet a korszerű köszörűgépeknél vezérléssel oldanak meg. Lefejtő fogköszörülés esetén a szerszám és a munkadarab egymáshoz képest lefejtő mozgást végez. A legismertebb fogköszörülési módok: Niles-féle egytárcsás fogköszörülés (9.4. a ábra). A fogasléc alapprofilnál keskenyebb trapézszelvényű köszörűkoronghoz, mint fogasléchez képest gördül le a köszörülendő kerék. A köszörűkerék a fogárokban, függőleges irányban alternáló mozgást végez. Egyszerre csak az egyik oldalon történik köszörülés. Az ábra bal ill. jobb oldala ugyanazon fogárok jobb ill. bal oldali fogfelületének köszörülését mutatja. Balogh Tibor, SZE

227 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE I II r b a) Niles-féle fogköszörülés b) 0 o -os Maag-fogköszörülés 9.4. ábra: Lefejtő fogköszörülések Maag-féle kéttárcsás fogköszörülés. A két köszörűtárcsa egyszerre dolgozik, az egyik a bal oldali a másik a jobb oldali fogoldalt köszörüli. A köszörűtárcsák tányér alakúak és csak kb. o mm széles köszörülő felület található a külső kerületen. Két típusa van: az 0 -os alapprofilszöggel bedöntött köszörű tárcsákkal ill. az ún. 0 o -os Maag fogköszörű (9.4. b ábra), amikor a köszörűtárcsák síkjai egymással párhuzamosak, és a megmunkálandó kerék ingamozgással gördül be közéjük. A tárcsák és a fogprofilok érintkezési pontjait összekötő egyenes az r b sugarú alapkört érinti A kúpkerekek gyártása Ebben a részben csak az egyenes fogú kúpkerekek gyártási eljárásaiból ismertetünk néhányat. Mivel a kúpkerekek nem gördíthetők össze közvetlenül sem fogasléccel, sem hengeres kerékkel, ezért a lefejtő eljárás során a hozzákapcsolódó síkkerékkel gördítjük össze. A képzelt síkkerék fogprofilja egyenes vonal és a kapcsolódás úgy működik, mintha fogasléccel gördülne össze a gyártandó fogaskerék. A 9.5. ábrán látható gyaluló löketeket végző szerszám, amely egyenes vágóélű késpár, készíti a fog evolvens fogprofilját. Balogh Tibor, SZE

228 3 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: A kúpkerék lefejtőeljárással történő gyártásának elve Egyenes fogazatú kúpkerekek gyártására alkalmas két lefejtő eljárást mutatunk be: Heidenreich-Harbeck rendszerű, kétkéses lefejtő gyalulás (9.6. a ábra), amikor is a felváltva (ellenfázisban) dolgozó késpár a kúpkerékhez tartozó síkkerék egy fogárkának két oldalfelületét helyettesíti. Amikor az egyik kés forgácsol, a másik visszafelé az üres löketet végzi. Egy fog teljes elkészítése után a munkadarab elfordul és kezdődik a következő fog megmunkálása. a) Heidenreich-Harbeck rendszerű, kétkéses lefejtő gyalulás =0 =0 b) Klingenberg-Gleason kétkéses lefejtő gyalulás rendszerű, két tárcsamarós lefejtő marás 9.6. ábra: A kúpkerék gyártása lefejtőeljárással Klingenberg-Gleason rendszerű, két tárcsamaróval dolgozó lefejtő marás (9.6. b ábra), amikor a két nagyátmérőjű tárcsamaró betétkései a síkkerék egy fogoldalát képviselik. Ez a Balogh Tibor, SZE

229 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 33 lefejtőmarási eljárás három-négyszeres termelékenységű az előzőleg tárgyalt kétkéses lefejtő gyaluláshoz képest A fogaskerekek mérése és illesztése A fogaskerekek rendeltetésének megfelelően, a korszerű gépgyártás igényeihez igazodva, a gyártás során bizonyos méret- és alaktűréseket kell előírni, valamint ezeket mérés útján ellenőrizni kell. A mérések segítségével meg lehet állapítani a hibákat, a végtermék pontosságát valamint ezekből következtethetünk a hibák forrására is. A fogaskerekek tűrésezését szabványelőírások tartalmazzák. Az előforduló hibafajták egyedi vagy összetett hibák lehetnek. Az egyedi (analitikus) hibának azt nevezzük, amikor a mért jellemző értéke független minden más jellemzőtől. Összetett hibamérés esetén a hibák együttes hatását tudjuk megállapítani, és azt vizsgáljuk, hogy a fogaskerék megfelelő vagy sem. A pontossági előírások három fő csoportba sorolhatók: kinematikai pontosság - a kerék egy teljes körülfordulása alatt határozzák meg az elfordulási szög megengedett legnagyobb hibáját, egyenletes járás a kerék egy fogosztásnyi elfordulása alatt határozzák meg az elfordulási szög megengedett legnagyobb hibáját, fogérintkezési pontosság a működő fogfelületek érintkezését határozzák meg A fogaskerekek tűrésezése, illesztése és a foghézag értelmezése A fogazat illesztésének fogalma magában foglalja mindazokat az előírásokat, amelyek segítségével biztosítani lehet a megfelelő foghézag értékét. A szerszám alapprofil helyzetét a hézagmentes kapcsolódás esetére állapítják meg. Ha viszont valamilyen foghézagot kívánunk megvalósítani, akkor külső fogazat esetén negatív értékű járulékos profileltolást kell előírni! A fogaskerekek és fogaskerékhajtások pontossági fokozatba oszthatók. Ezek a pontosság csökkenésének sorrendjében:,, 3, 4, 5, 6, 7, 8, 9, 0,,. A gépészetben a legáltalánosabban alkalmazott a 7, 8, 9 pontossági fokozat, aminek a b megválasztását a viszonyszámtól teszik függővé. d w A fogazat illesztésére nyolc illesztési fokot használnak, amelynek jelei: A, B, C, D, E, F, G, H. A hozzájuk tartozó foghézag T tűrésére nyolc tűrésosztályt állapítanak meg: jn x, y, z, a, b, c, d, h. A 9.7. ábra a foghézag tűrése és az illesztési fok közötti kapcsolatot mutatja. Balogh Tibor, SZE

230 T 34 JÁRMŰ- ÉS HAJTÁSELEMEK II. Illesztési fok A B C D E H j nm in. jn T jn : foghézag tűrése j : m inim ális garantált nm in. foghézag N ullavonal j =0 nm in ábra: A foghézag tűrése és az illesztési fok A fogaskerekek kapcsolódásakor fontos jellemző a kapcsolóvonal mentén jelentkező ún. normál foghézag ( j n ). A melegedés miatti hőtágulások, a szerelési, gyártási hibák elkerülésére illetve a kenési feltételek biztosítása érdekében szükséges a megfelelő foghézag. A szabvány egy minimális garantált foghézagot határoz meg az illesztési fok függvényében, amely csak H illesztési fok esetén j min 0. n A 9.8. ábrán a különböző foghézagok értelmezését követhetjük figyelemmel. j r O e j t n n s j n O 9.8. ábra: A foghézagok értelmezése Jelölések: j - normálfoghézag, n j - tangenciális foghézag, t j r - radiális foghézag. A különböző foghézagok közötti összefüggések: j j cos, n t jt j. r tg w Balogh Tibor, SZE

231 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 35 A foghézag megállapítása azért fontos, hogy elkerüljük a fogaskerekek túlmelegedését, zajosságát: kis foghézag nagy foghézag túlmelegedés, a fogak beszorulása, zajos működés. A tengelytáv tűrésére hat osztályt állapítanak meg a csökkenő pontosság sorrendjében: I, II, III, IV, V, VI. A fogaskerekeknél és fogaskerékhajtásoknál a pontossági fokozatot és az illesztési fokot meg kell adni. A foghézag és a tengelytáv tűrésosztályát csak akkor kell kiírni, ha ezek eltérnek a szabvány által megadott párosítási szabályoktól A fogaskerekek mérése A fogaskerék alkatrészek egymáshoz kapcsolódásakor (illesztésekor) biztosítani kell a megfelelő pontosságot, tűrést. Ezért a fogaskerekek gyártása során keletkező hibákat, a hibák keletkezésének okát az adott célnak megfelelő mérőműszerekkel vizsgálják. Megkülönböztetünk egyedi és összetett hibamérési eljárásokat. A teljesség igénye nélkül néhány fontos mérési eljárást ismertetünk. Egyedi hibamérések: A mérés során vizsgált paraméter értéke független más méretektől, egyedileg mérhető. Ezeket az eljárásokat analitikus méréseknek is nevezik. a.) A fogvastagság ellenőrzése: - : többfogmérés: többfogméret W és tűrése T, w - : csapmérés, - 3: foghúrmérés. b.) A fogazat radiális ütésének ellenőrzése: - radiális ütés F rr és tűrése F r. c.) A fogprofil ellenőrzése: - profilhiba f és tűrése f fr r. d.) A fogirány mérése: - fogirányhiba F és tűrése F. r e.) Az osztás ellenőrzése: - alaposztás mérés: az alaposztáshiba f és tűrése f. pbr pb a.) A fogvastagság ellenőrzése. A többfogmérés Az egyik legelterjedtebb mérési eljárás, amely külső egyenes és ferde fogazatú hengereskerekekre és belső fogazatú kerekekre egyaránt alkalmazható. A 9.9. a ábrán Balogh Tibor, SZE

232 36 JÁRMŰ- ÉS HAJTÁSELEMEK II. látható, hogy a mérőeszköz (tárcsás mikrométer) sík lapjai az osztókör közelében (A és B pont) fekszenek fel. (Ez akkor következik be, ha a közrefogott fogak számát jól meghatároztuk.) Mivel az AB egyenes profilmerőleges, ezért érinti az alapkört az N pontban. W A N B r rb osztókör alapkör a) Tárcsás mikrométer többfogméréshez b) A többfogméret számításához 9.9. ábra: A többfogmérés A mért W többfogméretet a számított értékkel összehasonlítva dönthető el, hogy a fogvastagság megfelelő vagy nem. A számítás két részből áll: a közrefogott fogak számának (k) meghatározása, az elméleti W többfogméret számítása. A 9.9. b ábra segítségével írhatjuk: AB p ( k ) p ( k 0,5) m, másrészt a középponti szöggel kifejezve: AB r m z, a két egyenlet jobb oldalának egyenlősége alapján: ( k 0,5) m m z 0, 5 80 k z 80, o 0 esetén 0, 5 k z 9, nagyobb profileltolásoknál, ha az kapcsolószög ismert: w Balogh Tibor, SZE

233 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 37 k w z 0,5 80. Az evolvens tulajdonságai alapján: AB ab W, ab ) ( k p b s, tehát W k ) p b b s b (, ahol az alaposztás: p b m cos, az alapköri fogvastagság az előző fejezetek alapján: s b s r inv b r, figyelembe véve, hogy 0 ezért inv 0, b b d d b s s d inv ( s d inv ) cos b b, mivel b cos. d d m Az s x m tg összefüggést a fenti egyenletbe helyettesítve kapjuk, hogy: tehát a többfogméret: s x tg z inv m cos, b W ( k ) m cos x tg z inv m cos, rendezés után: W ( k 0, 5) z inv m cos x m sin. Az egyenlet első tagja elemi fogazatra vonatkozik, míg a második tagja a profileltolás hatását veszi figyelembe. A bemutatott eljárás kis módosításokkal alkalmas ferde fogazatú kerekek mérésére is úgy, hogy a homloksík helyett a normálsíkban történik a mérés. A többfogméret ingadozása ( V ) : A fogaskerék mért legnagyobb és legkisebb többfogméret wr különbsége ( V W W ), tűrése V. wr r max r min w Balogh Tibor, SZE

234 M / / M r M d cos 90 M z M r M M / 38 JÁRMŰ- ÉS HAJTÁSELEMEK II.. A csapmérés Külső és belső fogazatú kerekekre egyaránt alkalmazható mérési módszer. A 9.0. ábrán külső fogazat esetén, páros ill. páratlan fogszámnál látható a M sugarú mérőcsap elhelyezése a fogárokban. M / M / M / r M r M 90 z 80 z M 9.0. ábra. A külső fogazat csapmérése A mérőelemek által meghatározott M távolság az ábra jelöléseivel a következőképpen számítható: páros fogszám esetén: M, d M M páratlan fogszám esetén: M d M o 90 cos. M z A csapméret eltérése: E Mr, tűrése T M. A csapmérés az egyik legpontosabb eljárás, de kicsit nehézkes a végrehajtása. 3. A foghúrmérés A fogvastagság ellenőrzésére alkalmazott legrégebbi mérési módszer a foghúrmérés. Ennél a mérési eljárásnál az osztófelületi normál fogvastagság húrméretét ( s ) mérjük úgy, hogy a műszer a fogtetőfelületre (a fejkörre) támaszkodik (9.. ábra). A műszer egy kettős tolómérő, amelynek segítségével az osztókörön mérhetjük a húrméretet ( s ) és a mérőmagasságot ( h a ). Balogh Tibor, SZE

235 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE ábra: A foghúrmérő és a foghúrméret számítása A fogazat geometriájából a 9.. ábra alapján meghatározhatjuk az elméleti húrméretet ( s ) és az elméleti mérőmagasságot ( h a ). Először a húrmérethez tartozó középponti szöget számítjuk ki: rad s, r majd ezzel a húrméretet s r sin, és a mérőmagasságot h h r ( co s ). a a A számított és a mért foghúrméretet összehasonlítjuk, amiből a mérés pontosságára következtethetünk. A mérés pontosságát befolyásolhatja a tolómérő éleinek kopása és az, hogy általában a fejkörátmérő aránylag durva tűréssel készül. Az ismertetett három mérési módszer közül a többfogmérés a legalkalmazhatóbb eljárás, mivel egyszerűen elvégezhető és az eredmény független a fogtetőfelülettől. b.) A fogazat ütésének ellenőrzése Ha a fogaskerék tárcsán az elméleti osztókörhöz képest a fogazat excentrikusan készül el, a fogazaton radiális ütés (F rr ) keletkezik. A radiális ütés rendkívül káros lehet. Zajosságot, rezonanciát ill. törést okozhat. Különösen káros lehet abban az esetben, ha pontos szögsebességátvitel a követelmény vagy nagyon kis foghézaggal kell a kereket elkészíteni. Balogh Tibor, SZE

236 Fogláb V izsgált Fogfej profilszakasz V izsgálandó profilrész 40 JÁRMŰ- ÉS HAJTÁSELEMEK II. c.) A fogprofil ellenőrzése A profilhiba a valóságos fogprofil eltérése a névleges (evolvens) fogprofiltól. A profilhiba értelmezése a 9.. a ábrán látható. a m ozgás iránya A lapkörtárcsa V alódi profil N évleges fogprofilok f fr írószerkezet Tapintó göm bcsap A lapkör Ö sszes profilhiba Ideális evolvens felület G ördülő vonalzó Á lló diagram papír P rofilalak hiba, felületi hibák P rofilszöghiba, hibás alapkörátm érő a) a profilhiba értelmezése b) a profilmérő gép mérési elve c) Fejlenyesés vagy fejlekerekítés kezdete f fr f fr f fr A z alapkör n agyobb a szám ítottnál A z alapkör m egfelelő, de a fogprofil nem pontos evolvens c) az evolvensprofil-diagramok 9.. ábra: A profilhiba mérése A z alapkör kisebb a szám ítottnál A profilhiba lényegében magában foglalja a profilalakhibát és a profilszöghibát. Profilszöghibáról akkor beszélünk, ha az alapkör nem megfelelő méretűre készült. A profilhiba mérési elvét a 9.. b ábra szemlélteti. A fogaskerékkel együtt forgó alapkörtárcsán a gördülővonalzót csúszásmentesen gördítjük le. A gördülővonalzóra rögzített tapintógömb ráfekszik a vizsgálandó fogoldalra. Miközben a tapintó az evolvens fogoldalon végig mozog az írószerkezet a diagrampapíron rögzíti a mozgást. Ha a fogoldal pontos evolvens az írószerkezet egyenest ír le. A görbe ingadozása profilalakhibára, felületi hibára utal. Az egyenes ferde elhelyezkedése profilszöghibát jelez. A 9.. c ábrán három különböző hibalehetőséget mutatunk be. Balogh Tibor, SZE

237 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 4 d.) A fogirány mérése A fogirányhiba két olyan névleges fogirányvonal közötti távolság a homlokmetszetben, amelyek a valóságos fogirányvonalat a teljes működő fogszélességen közrefogják, 9.3. ábra. V alóságos osztóhengeri fogirányvonal N évleges osztóhengeri fogirányvonalak O sztóhenger Fogszélesség F r 9.3. ábra: A fogirány mérése e.) Az osztás ellenőrzése A fogazat osztáshibája a fogak kapcsolódásakor ütközéseket, szögsebesség ingadozást, nyugtalan zajos járást okozhat. Az alaposztáshiba a valóságos és a névleges alaposztás különbsége (f pbr ), két szomszédos fog azonos fogfelületén mérve, 9.4 a. ábra. N évleges alaposztás V alóságos fogprofil N évleges fogprofil V alóságos alaposztás a) az alaposztáshiba értelmezése A lapkör Balogh Tibor, SZE

238 4 JÁRMŰ- ÉS HAJTÁSELEMEK II. b) a Maag-féle alaposztásmérő 9.4. ábra: Az alaposztás mérése Az alaposztás ellenőrzése különösen fontos nagy teljesítményt átvivő hajtások és köszörült kerekek esetén. Az alaposztás mérésére hazánkban a könnyen kezelhető kézi Maag mérőkészüléket használják (9.4 b. ábra). A műszeren található a és c beállítható mérőnyúlványok segítségével különböző modulú kerekek is mérhetőek. Az a és b tapintópontokat a kerék névleges alaposztásának megfelelő etalon segítségével állítják be. A tapintót a fogoldalon a műszer mozgatásának segítségével a fejkörtől a határkörig végig kell vinni, majd az előzetesen beállított értékhez képest a mérőórán leolvasott érték lesz az f pbr alaposztáshiba. Összetett hibamérések: A fogaskerék nem egy jellemző méretét, tulajdonságát vizsgálják, hanem az összképet. A hibaforrásokat nem különítik el egymástól, így csak arra adnak felvilágosítást, hogy megfelelő-e a kerék vagy nem. Módszerei: a.) kétprofilos gördülőhiba mérés: '' '' - kétprofilos gördülőhiba F ir tűrése F i, '' - kétprofilos gördülőlépéshiba tűrése b.) hordképvizsgálat. f ir '' f i. a.) A kétprofilos gördülőhiba mérés A 9.5. a ábrán látható vizsgáló berendezés működési elve a következő. A vizsgálandó kereket rugó segítségével a pontos mesterkerékhez szorítják, és a hézagmentes legördítés során a mérőtengelytáv ingadozását vizsgálják. Balogh Tibor, SZE

239 9. A FOGASKEREKEK SZILÁRDSÁGI MÉRETEZÉSE 43 V izsgálandó kerék F" ir M érőtengelytáv a m ax a m in M esterkerék Egy fogosztás szöge f " ir r G ördülőlépéshiba " Fir K étprofilos gördülőhiba O O r M érőóra és írószerkezet R ugó a) a vizsgáló berendezés b) a kördiagram 9.5. ábra: A kétprofilos gördülőhiba mérés Az eredmények kördiagramon ábrázolhatók (9.5. b ábra). Egy teljes körülfordulás során a külső és belső érintőkör közötti távolság az kétprofilos gördülőhiba. Egy fogosztásnak megfelelő szöghöz '' F ir '' tartozó legnagyobb ugrás a gördülőlépéshiba. f ir b.) Hordképvizsgálat Az eljárás során az egyik kerék fogfelületét lassan száradó festékkel kenik be, majd összeszerelt állapotban, az ellenkerékkel kis terhelés mellett együtt járatják. A festék a másik kerék fogoldalára tapadva adja a hordképet. Ennek az elhelyezkedésének és nagyságának vizsgálatából következtethetünk a kapcsolódás helyességére ill. jellemzőire. Az előzőekben ismertetett mérési eljárások tűréseinek táblázatos összefoglalása: Többfogméret és tűrése W, T w Többfogméret ingadozás tűrése Radiális ütés tűrése Profilhiba tűrése Fogirányhiba tűrése Alaposztáshiba tűrése Kétprofilos gördülőhiba tűrése Kétprofilos gördülőlépéshiba tűrése A minimális (garantált) foghézag Tengelytávolság és tűrése V w F r F f F f pb '' F i '' f i j n min a, f a 9.3. táblázat: Mérési eljárások tűréseinek táblázatos összefoglalása Balogh Tibor, SZE

240 s R s R s R d s s s D l s R D D 0. FOGASKERÉK-SZERKEZETEK, HAJTÓMŰVEK 0.. Fogaskerék-szerkezetek Ebben a fejezetben a teljesség igénye nélkül, néhány az általános gépészetben használt fogaskerék szerkezeti kialakítását mutatjuk be. A fogaskerekek tárcsáját, vagyis a keréktestet készíthetik öntéssel, hegesztéssel vagy kovácsolással majd az ezt követő forgácsolással. A kisméretű fogaskerekek általában kovácsolt vagy hengerelt nyers darabból kiindulva forgácsolással alakítják ki. A kisméretű kerekek hegesztett kivitelben történő gyártását gazdaságossági szempontok, és esetleg a rövid határidő indokolhatja. A 0.. ábrán egytárcsás és kéttárcsás hegesztett fogaskerék kialakítások láthatóak. Néhány jellemző vastagsági méretet (s, s ) a modul függvényében szoktak meghatározni. b b s =(...) m f =0,5b s f d a f sd 3 d a s=0,7 m f =,5 s s 3=(0,8...,5) m s R > = 3,5 m L L 0.. ábra: Egytárcsás és kéttárcsás hegesztett fogaskerék kialakítások Az öntött fogaskerekeket ma már főleg nagyméretű kerekek előállításakor használják. A keréktárcsát az agy és a koszorú közötti bordák alkalmazásával merevíthetik. A 0.. ábrán öntött kivitelű tárcsás fogaskerekeket és bordákkal merevített fogaskerekeket szemléltet. F t s s s s h A B h s l s s =(,8...,) m h =(4...6) s s=,8 m h =(3...5) s d sh e=(3,8...4,) m m : m odul 0.. ábra: Tárcsás fogaskerék és bordákkal merevített fogaskerekek Változtatható áttételű hajtóművekben (sebességváltókban) találkozhatunk ún. tömbfogaskerekekkel (0.3. a ábra), melyek egy agyhoz tartozóan több koszorúból állnak és bordás furatúra képezik ki őket és ezáltal bordás tengelyen eltolhatóak lesznek axiális irányban. Balogh Tibor, SZE

241 s t.5 m t 0. FOGASKERÉK-SZERKEZETEK, HAJTÓMŰVEK 45 Sokszor előfordul, hogy a fogazatok anyaga készül csak nagyobb szilárdságú vagy jobb súrlódási jellemzőkkel rendelkező anyagból. Ebben az esetben (ha a kerék eléggé nagyméretű) a külön koszorút szilárd illesztéssel (zsugorkötéssel) vagy csavarkötéssel erősítik fel a keréktestre. A 0.3. b ábrán egy zsugorkötéssel szerelt keréktest koszorút láthatunk a jellemző méretek feltüntetésével. s 3 t =(0,04...0,08) d t = t s =,8 m s =(...,) m 3 a) b) 0.3. ábra. Tömbfogaskerék a) és keréktest koszorúval b) (zsugorkötéssel szerelt ábrarész) A kúpkerekek koszorúját szintén készíthetik az aggyal egy anyagból vagy külön anyagból. A 0.4. ábra egy öntött kúpkereket és egy csavarozott koszorúval ellátott kúpkereket mutat be ábra: Öntött kúpkerék és kúpkerék csavarozott koszorúval A 0.5. ábra egy zsugorkötéssel szerelt koszorúval kialakított csigakereket és egy öntött csigakereket szemléltet. Balogh Tibor, SZE

242 3 m 4 m 46 JÁRMŰ- ÉS HAJTÁSELEMEK II ábra: Csigakerék zsugorkötéssel szerelt koszorúval és öntött csigakerék 0.. Hajtóműszerkezetek Bolygóművek: A bolygóművek a járműiparban is általánosan elterjedt fogaskerekes mechanizmusok. Nagyon sokféle változatban készülnek, amelyek különféle hajtási feladatok megvalósítását teszik lehetővé. Megkülönböztetünk b típusú, belső fogazatú kerékpárt, k típusú, külső fogazatú kerékpárt tartalmazó, és kb típusú külső és belső fogazatú kerékpárt egyaránt tartalmazó fogaskerék-bolygóművet. A legfontosabb elemei a napkerék, a körülötte forogva keringő bolygókerekek, a belső fogazatú gyűrűkerék és a bolygókereket tartó kar. A 0.6. ábrán egy egyszerű bolygómű 3D modell és metszeti ábrázolása látható. Attól függően, hogy a bolygókerék hajtás melyik elemét rögzítik más és más áttétel valósítható meg. Jellegzetes alkalmazási területei a következők: emelőgépek, daruhajtóművek, radarberendezések hajtása, sebességváltók, differenciálművek, nehéz munkagépek és terepjárók kerekeinél használható, mint véghajtás (kerékagy meghajtás). Bolygóműveket elsősorban nagy áttételek esetén alkalmaznak, ahol fontosak a kis méretek is. (Kis méretben nagy teljesítmény átvitelére is képes.) A bolygóművek egyéb előnyei: Hátrányai: sokféle mozgást, így teljesítmény elágazást lehet velük megvalósítani, a hatásfokuk általában nagyon jó, szimmetrikus kialakításúak, a bemenő és kimenő tengely egy vonalba esik. nagyobb gyártási pontosságot igényelnek, mint a hagyományos fogaskerékhajtóművek, nagyobb csapágyterhelések lépnek fel, nehezen szerelhetőek és hozzáférhetőek, bonyolult a tervezésük. Balogh Tibor, SZE

243 0. FOGASKERÉK-SZERKEZETEK, HAJTÓMŰVEK ábra: Egyszerű bolygómű 3D modell D rajzzal A 0.7. ábrán egy járműiparban használatos kettős bolygómű félbevágott 3D modellje és a hozzá tartozó robbantott modell (tengely nélkül) tekinthető meg. Az ábra felső részén elkészítettük a bolygómű D-s metszeti képét is. Balogh Tibor, SZE
