COLOR LASERJET ENTERPRISE CP4020/CP4520

Átírás

1 COLOR LASERJET ENTERPRISE CP4020/CP4520 SOROZATÚ NYOMTATÓ Felhasználói kézikönyv CP4025n CP4025dn CP4525n CP4525dn CP4525xh

2

3 HP Color LaserJet Enterprise CP4020- CP4520 sorozat nyomtató Felhasználói kézikönyv

4 Szerzői jog és licenc 2009 Copyright Hewlett-Packard Development Company, L.P. Előzetes írásbeli engedély nélküli reprodukálása, adaptálása vagy fordítása tilos, kivéve ahol ezt a szerzői jogi rendelkezések megengedik. A jelen kézikönyvben megadott információk előzetes bejelentés nélkül megváltozhatnak. A HP termékekre és szolgáltatásokra vonatkozó kizárólagos garanciák az adott termékhez és szolgáltatáshoz mellékelt garancianyilatkozatokban találhatók. Az ebben az útmutatóban foglaltak nem tekinthetők további garanciavállalásnak. A HP nem vállal felelősséget a jelen útmutatóban előforduló műszaki vagy szerkesztési hibákért, illetve kihagyásokért. Cikkszám: CC Edition 1, 10/2009 Megjegyzések a termékmegjelölésre vonatkozóan Az Adobe, az Acrobat és a PostScript az Adobe Systems Incorporated bejegyzett védjegye. A Corel a Corel Corporation vagy a Corel Corporation Limited védjegye vagy bejegyzett védjegye. Az Intel Core az Intel Corporation Egyesült Államokban és egyéb országokban/térségekben bejegyzett védjegye. A Java a Sun Microsystems, Inc. Egyesült Államokban bejegyzett védjegye. A Microsoft, a Windows, a Windows XP és a Windows Vista a Microsoft Corporation Egyesült Államokban bejegyzett védjegye. A PANTONE a Pantone, Inc mérési színszabvány védjegye. A UNIX az Open Group bejegyzett védjegye. Az ENERGY STAR és az ENERGY STAR jel az Egyesült Államokban bejegyzett jelzés.

5 Aktuális adatok A legfrissebb termékinformációkért nézze meg a teljes felhasználói útmutatót a vagy címen. HUWW iii

6 iv Aktuális adatok HUWW

7 Jelen útmutatóban alkalmazott jelölések TIPP: A tippek hasznos ötleteket vagy hivatkozásokat adnak. MEGJEGYZÉS: A megjegyzések fontos információkat tartalmaznak egy adott fogalom magyarázása vagy egy feladat végrehajtása kapcsán. VIGYÁZAT! A figyelmeztetések olyan eljárásokat tartalmaznak, amelyeket követnie kell, hogy elkerülje az adatvesztést vagy a készülék károsodását. FIGYELEM! A fontos figyelmeztetések olyan specifikus eljárásokra hívják fel a figyelmet, amelyeket követnie kell a személyes sérülések, a katasztrofális léptékű adatvesztés, illetve a készülék komoly károsodása elkerülése érdekében. HUWW v

8 vi Jelen útmutatóban alkalmazott jelölések HUWW

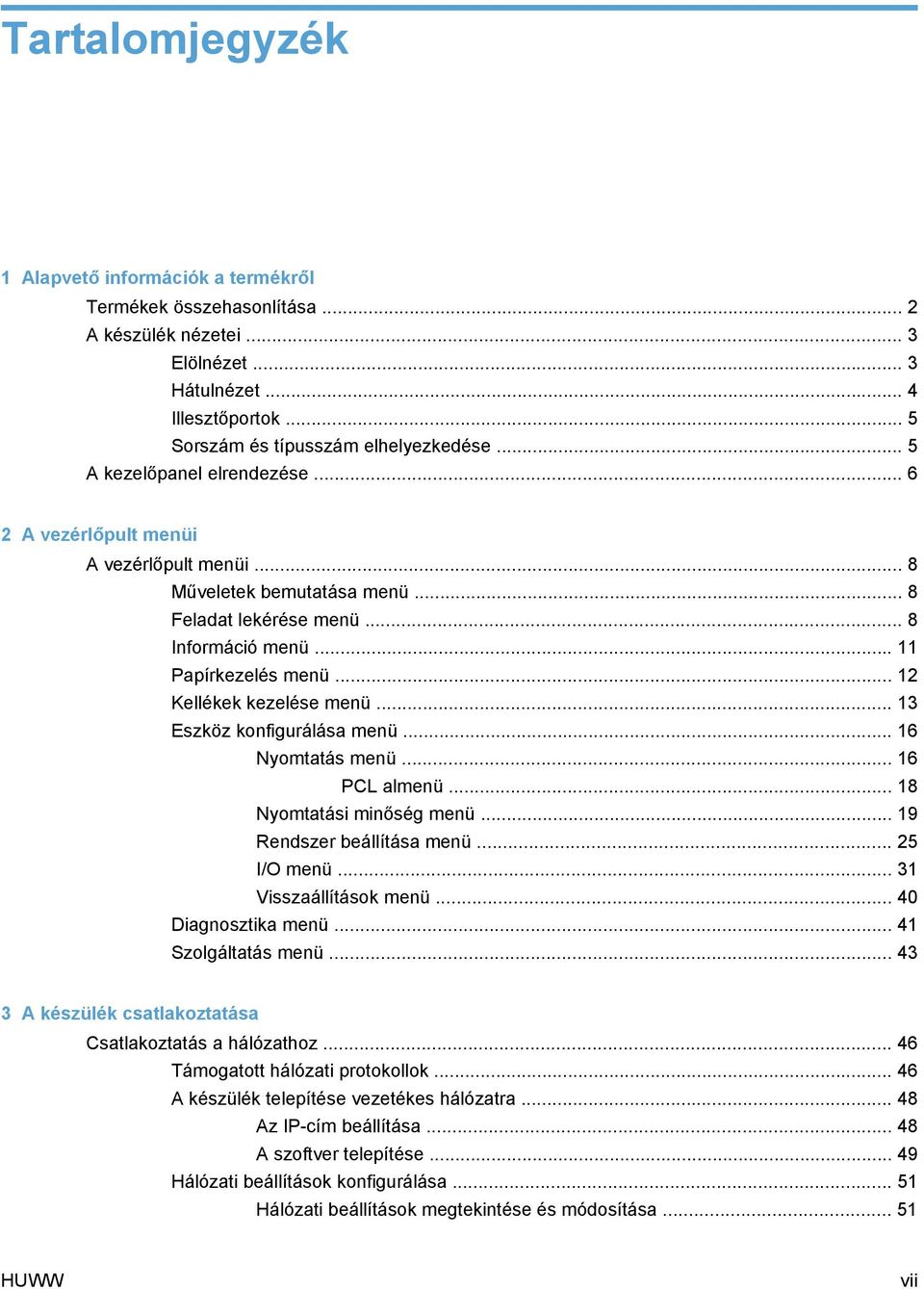

9 Tartalomjegyzék 1 Alapvető információk a termékről Termékek összehasonlítása... 2 A készülék nézetei... 3 Elölnézet... 3 Hátulnézet... 4 Illesztőportok... 5 Sorszám és típusszám elhelyezkedése... 5 A kezelőpanel elrendezése A vezérlőpult menüi A vezérlőpult menüi... 8 Műveletek bemutatása menü... 8 Feladat lekérése menü... 8 Információ menü Papírkezelés menü Kellékek kezelése menü Eszköz konfigurálása menü Nyomtatás menü PCL almenü Nyomtatási minőség menü Rendszer beállítása menü I/O menü Visszaállítások menü Diagnosztika menü Szolgáltatás menü A készülék csatlakoztatása Csatlakoztatás a hálózathoz Támogatott hálózati protokollok A készülék telepítése vezetékes hálózatra Az IP-cím beállítása A szoftver telepítése Hálózati beállítások konfigurálása Hálózati beállítások megtekintése és módosítása HUWW vii

10 A hálózati jelszó beállítása vagy megváltoztatása IPv4 TCP/IP-paraméterek kézi beállítása a kezelőpanelen IPv6 TCP/IP-paraméterek kézi beállítása a kezelőpanelen Kapcsolati sebesség és duplex beállítások Papír és nyomtatási hordozók A papír megfelelő használata A különleges papír használatára vonatkozó útmutató A nyomtató-illesztőprogram módosítása a papírtípusnak és -méretnek megfelelően Támogatott papírméretek Támogatott papírtípusok Papírtálcák feltöltése Az 1. tálca betöltése Töltsön be szabványos méretű papírt a 2., illetve az opcionális 3., 4. és 5. tálcába Töltsön be egyedi méretű papírt a 2., illetve az opcionális 3., 4. és 5. tálcába Töltse fel a 2. tálcát 10 x 15 cm méretű papírral Tálcák kapacitása A papír tájolása a tálcák feltöltésekor tálca tálca, vagy opcionális 3., 4. és 5. tálca Tálcák konfigurálása Tálca konfigurálása papír betöltésekor Tálcakonfigurálás a nyomtatási feladat beállításainak megfelelően A tálca konfigurálása a Papírkezelési menü segítségével Automatikus papírérzékelés (automatikus érzékelés üzemmód) Automatikus érzékelés beállításai A papír kiválasztása forrás, típus vagy méret szerint Forrás Típus és méret Nyomtatási feladatok Nyomtatási feladat törlése Nyomtatás Windows operációs rendszerben A nyomtató-illesztőprogram megnyitása Windows esetében Segítség igénybevétele a nyomtatási beállításokhoz Windows esetében A nyomtatandó másolatok számának módosítása Windows esetében Színes szöveg nyomtatása feketeként (szürkeárnyalatos) Windows esetében Egyedi nyomtatási beállítások mentése későbbi használatra Windows esetében Nyomtatási parancsikon használata Windows esetében Nyomtatási parancsikonok létrehozása A nyomtatási minőség javítása Windows esetében Az oldalméret kijelölése Windows esetében Egyedi oldalméret kijelölése Windows esetében viii HUWW

11 A papírtípus kijelölése Windows esetében A papírtálca kijelölése Windows esetében A nyomtatási felbontás kijelölése Előnyomott fejléces papírra vagy űrlapokra történő nyomtatás Windows esetében Nyomtatás különleges papírra, címkékre vagy írásvetítő-fóliákra Az első vagy utolsó oldal nyomtatása különböző papírra Windows esetében Nyomtatás mindkét oldalra (duplex) Windows esetében Nyomtatás mindkét oldalra kézi átfordítással Windows esetében Nyomtatás mindkét oldalra automatikusan Windows esetében Füzet létrehozása Windows esetében Több oldal nyomtatása egy lapra Windows esetében Oldal tájolásának kijelölése Windows esetében Színbeállítások megadása Windows esetében Színes Szín beállítása Automatikus Szürkeárnyalatos nyomtatás Kézi színbeállítás Kézi színbeállítások Kezelés és karbantartás Információs oldalak nyomtatása A HP Easy Printer Care szoftver használata A HP Easy Printer Care szoftver megnyitása A HP Easy Printer Care szoftver részei A HP beépített webszerver használata A HP beépített webszerver megnyitása hálózati kapcsolat használatával Jellemzők A HP Web Jetadmin szoftver használata Kellékek és tartozékok kezelése Nyomtatás úgy, hogy az egyik kazetta elérte becsült élettartama végét Nyomtatókazetták kezelése A nyomtatópatron tárolása A HP álláspontja a nem HP által gyártott nyomtatópatronokkal kapcsolatban A HP hamisításokkal foglalkozó forródrótja és webhelye Kellékek újrahasznosítása Kazetta-memóriacímke Cserére vonatkozó utasítások Nyomtatókazetták cseréje A festékgyűjtő-egység cseréje Memória DIMM-ek behelyezése HUWW ix

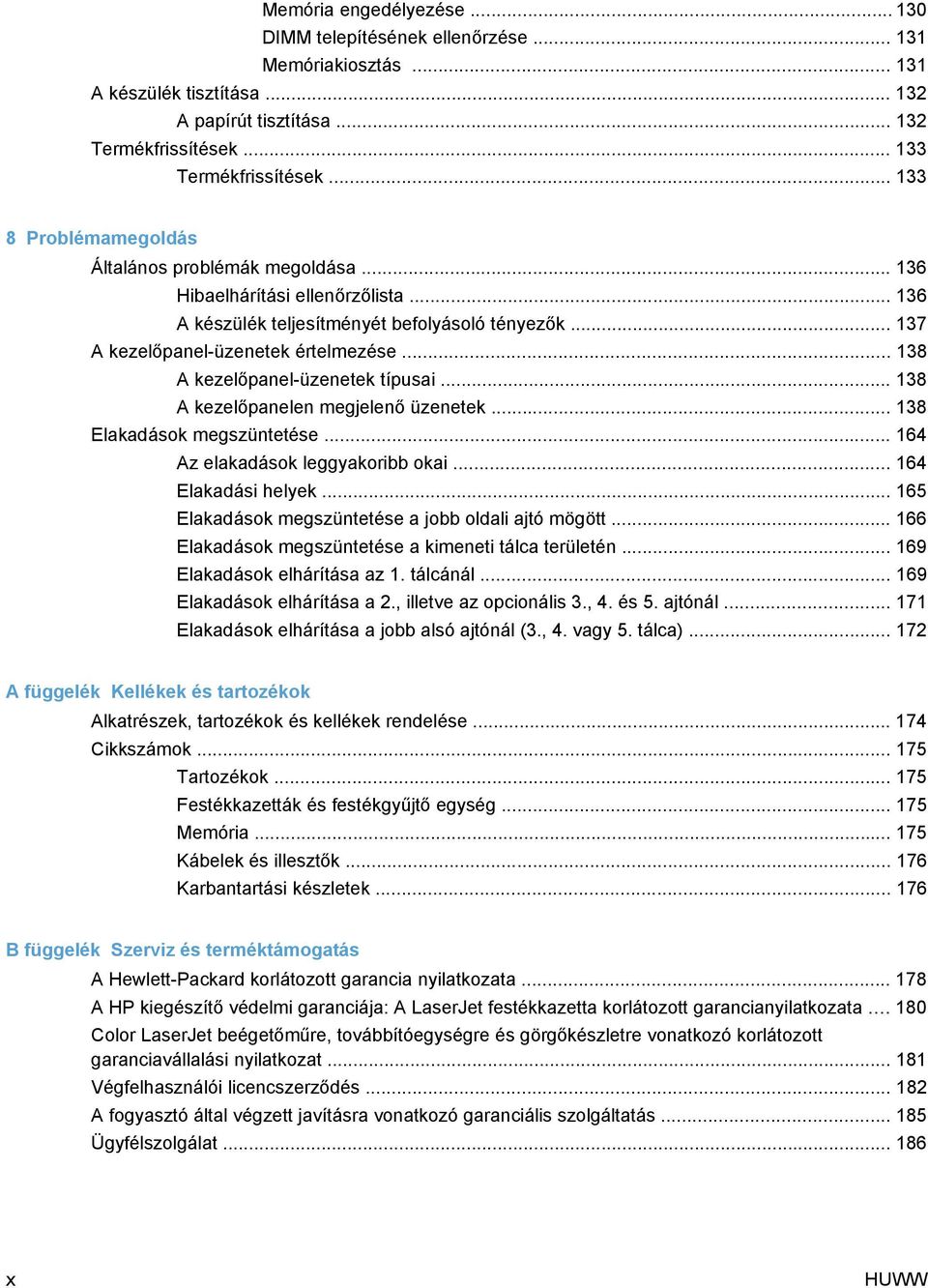

12 Memória engedélyezése DIMM telepítésének ellenőrzése Memóriakiosztás A készülék tisztítása A papírút tisztítása Termékfrissítések Termékfrissítések Problémamegoldás Általános problémák megoldása Hibaelhárítási ellenőrzőlista A készülék teljesítményét befolyásoló tényezők A kezelőpanel-üzenetek értelmezése A kezelőpanel-üzenetek típusai A kezelőpanelen megjelenő üzenetek Elakadások megszüntetése Az elakadások leggyakoribb okai Elakadási helyek Elakadások megszüntetése a jobb oldali ajtó mögött Elakadások megszüntetése a kimeneti tálca területén Elakadások elhárítása az 1. tálcánál Elakadások elhárítása a 2., illetve az opcionális 3., 4. és 5. ajtónál Elakadások elhárítása a jobb alsó ajtónál (3., 4. vagy 5. tálca) A függelék Kellékek és tartozékok Alkatrészek, tartozékok és kellékek rendelése Cikkszámok Tartozékok Festékkazetták és festékgyűjtő egység Memória Kábelek és illesztők Karbantartási készletek B függelék Szerviz és terméktámogatás A Hewlett-Packard korlátozott garancia nyilatkozata A HP kiegészítő védelmi garanciája: A LaserJet festékkazetta korlátozott garancianyilatkozata Color LaserJet beégetőműre, továbbítóegységre és görgőkészletre vonatkozó korlátozott garanciavállalási nyilatkozat Végfelhasználói licencszerződés A fogyasztó által végzett javításra vonatkozó garanciális szolgáltatás Ügyfélszolgálat x HUWW

13 C függelék Termékjellemzők Fizikai adatok Teljesítményfelvétel, elektromos jellemzők és zajkibocsátás Környezeti specifikációk D függelék Az előírásokra vonatkozó információk FCC-előírások Környezetvédelmi termékgazdálkodási program Környezetvédelem Ózonkibocsátás Energiafogyasztás Papírfelhasználás Műanyagok HP LaserJet nyomtatási kellékek Visszajuttatási és újrahasznosítási tudnivalók Egyesült Államok és Puerto Rico Többszörös visszajuttatás (több kazetta) Egy termék visszajuttatása Szállítás Visszajuttatás az Egyesült Államokon kívül Papír Anyagkorlátozások Otthoni felhasználók által kidobott használt berendezések elhelyezése az Európai Unióban Vegyi anyagok Anyagbiztonsági adatlap (Material Safety Data Sheet MSDS) További információk Megfelelőségi nyilatkozat Biztonságtechnikai nyilatkozatok Lézerbiztonsági nyilatkozat Kanadai DOC-szabályozás VCCI statement (Japan) Utasítások a tápkábel használatához Power cord statement (Japan) EMC nyilatkozat (Kína) EMC-nyilatkozat (Korea) EMI nyilatkozat (Tajvan) Lézerbiztonsági nyilatkozat Finnország számára Anyagtáblázat (Kína) Tárgymutató HUWW xi

14 xii HUWW

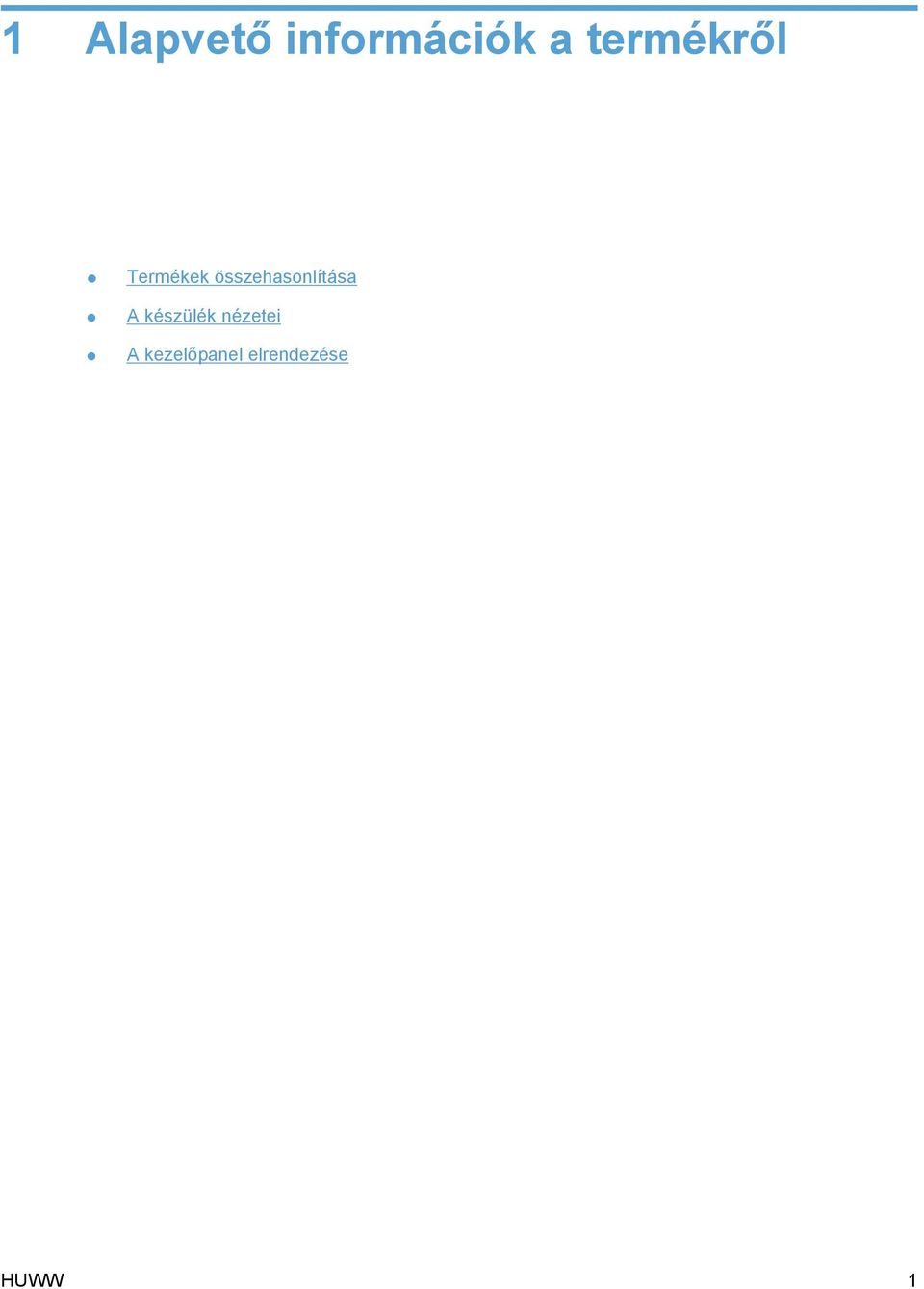

15 1 Alapvető információk a termékről Termékek összehasonlítása A készülék nézetei A kezelőpanel elrendezése HUWW 1

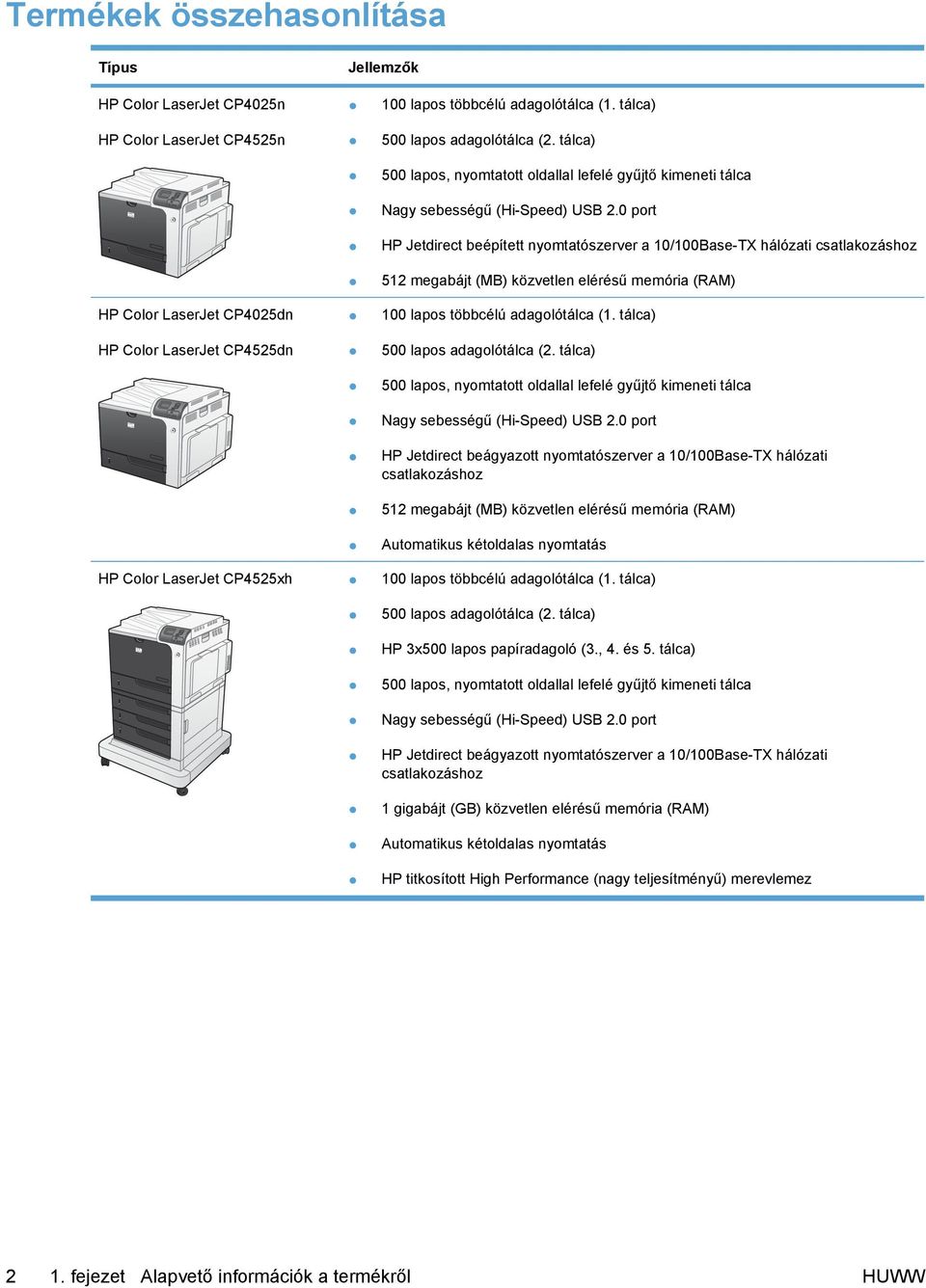

16 Termékek összehasonlítása Típus Jellemzők HP Color LaserJet CP4025n HP Color LaserJet CP4525n HP Color LaserJet CP4025dn HP Color LaserJet CP4525dn 100 lapos többcélú adagolótálca (1. tálca) 500 lapos adagolótálca (2. tálca) 500 lapos, nyomtatott oldallal lefelé gyűjtő kimeneti tálca Nagy sebességű (Hi-Speed) USB 2.0 port HP Jetdirect beépített nyomtatószerver a 10/100Base-TX hálózati csatlakozáshoz 512 megabájt (MB) közvetlen elérésű memória (RAM) 100 lapos többcélú adagolótálca (1. tálca) 500 lapos adagolótálca (2. tálca) 500 lapos, nyomtatott oldallal lefelé gyűjtő kimeneti tálca Nagy sebességű (Hi-Speed) USB 2.0 port HP Jetdirect beágyazott nyomtatószerver a 10/100Base-TX hálózati csatlakozáshoz 512 megabájt (MB) közvetlen elérésű memória (RAM) Automatikus kétoldalas nyomtatás HP Color LaserJet CP4525xh 100 lapos többcélú adagolótálca (1. tálca) 500 lapos adagolótálca (2. tálca) HP 3x500 lapos papíradagoló (3., 4. és 5. tálca) 500 lapos, nyomtatott oldallal lefelé gyűjtő kimeneti tálca Nagy sebességű (Hi-Speed) USB 2.0 port HP Jetdirect beágyazott nyomtatószerver a 10/100Base-TX hálózati csatlakozáshoz 1 gigabájt (GB) közvetlen elérésű memória (RAM) Automatikus kétoldalas nyomtatás HP titkosított High Performance (nagy teljesítményű) merevlemez 2 1. fejezet Alapvető információk a termékről HUWW

17 A készülék nézetei Elölnézet Elülső ajtó (hozzáférést biztosít a festékkazettákhoz és a festékgyűjtő-egységhez) 2 Normál kimeneti tálca 3 Kezelőpanel 4 Jobb oldali ajtó (hozzáférés papírelakadások elhárítása céljából) 5 Be/ki gomb (bekapcsolt állapotban világít) 6 1. tálca (a fogantyú húzásával nyitható) 7 2. tálca 8 Opcionális 3. tálca (a HP Color LaserJet CP4525xh típus tartozéka) 9 Jobb alsó ajtó (hozzáférés papírelakadások elhárítása céljából) 10 Opcionális 4. tálca (a HP Color LaserJet CP4525xh típus tartozéka) 11 Opcionális 5. tálca (a HP Color LaserJet CP4525xh típus tartozéka) HUWW A készülék nézetei 3

18 Hátulnézet Illesztőportok 2 Tápcsatlakozó 4 1. fejezet Alapvető információk a termékről HUWW

19 Illesztőportok Nagy sebességű USB 2.0 nyomtatási port 2 Helyi hálózati (LAN) ethernet (RJ-45) hálózati port 3 EIO illesztőfelület bővítőhely 4 Rés kábel típusú biztonsági zár számára Sorszám és típusszám elhelyezkedése A típusszám és a sorozatszám a készülék hátulján lévő azonosító címkén található. A sorozatszám információt tartalmaz a származási országról/térségről, a termék verziójáról, a gyártási kódról és a termék gyártási számáról. Típus neve HP Color LaserJet CP4025n HP Color LaserJet CP4025dn HP Color LaserJet CP4525n HP Color LaserJet CP4525dn HP Color LaserJet CP4525xh Típusszám CC489A CC490A CC493A CC494A CC495A HUWW A készülék nézetei 5

20 A kezelőpanel elrendezése A kezelőpanel színes, grafikus és szöveges kijelzőt, feladatszabályozó gombokat és három LED-es állapotjelzőt tartalmaz A kezelőpanel kijelzője A kijelzőn állapotinformációk, menük, súgó és hibaüzenetek jelenhetnek meg. 2 Vissza nyíl gomb Visszalépés egy menüszinttel följebb. 3 Súgó gomb A készülék üzeneteivel és menüivel kapcsolatos részletes tudnivalók, köztük animációk megjelenítése. 4 Fölfelé nyíl gomb Menük és szövegek léptetése, illetve a kijelzőn megjelenő számok értékének növelése. Lefelé nyíl gomb Menük és szövegek léptetése, illetve a kijelzőn megjelenő számok értékének csökkentése. 5 OK gomb Adott lehetőség kiválasztása, illetve a nyomtatás folytatása az ezt megengedő hibák után. 6 Kezdőlap gomb Megnyitja és bezárja a menüszerkezetet 7 Leállítás gomb Az aktuális feladat leállítása a folytatás és a törlés lehetőségével, papír kiadása a készülékből, illetve a leállított feladattal kapcsolatos, folytatást lehetővé tévő hibák törlése. Ha a készülék éppen nem nyomtatja valamelyik feladatot, a Leállítás gombbal leállíthatja a készüléket. 8 9 Figyelem jelzőfény A Figyelem jelzőfény jelzi a készülék olyan állapotát, amelyhez a felhasználó beavatkozása szükséges. Ilyen pl. ha kiürült egy papírtálca, vagy ha megjelenik egy hibaüzenet az kijelzőn. Az Adatok jelzőfény azt jelzi, hogy a készülék adatot fogad. 10 Adatok jelzőfény Üzemkész jelzőfény Az Üzemkész jelzőfény azt jelzi, hogy a készülék készen áll a feladatok feldolgozásának megkezdésére fejezet Alapvető információk a termékről HUWW

21 2 A vezérlőpult menüi A vezérlőpult menüi HUWW 7

22 A vezérlőpult menüi A kezelőpanelen található menük beállításainak módosításával vezérelheti a készüléket. A kezelőpanel segítségével elérhetők azok a funkciók, amelyeket a nyomtató-illesztőprogram vagy a szoftveralkalmazás nem támogat, valamint konfigurálhatók a tálcák papírméret és -típus szerint. Műveletek bemutatása menü A MŰVELETEK BEMUTATÁSA menü segítségével kinyomtathat a készülékre vonatkozó további információkat tartalmazó oldalakat. Kinyomtathatja az oldalakat, amelyeket a készülék közelében tartva bármikor kényelmesen használhat, ha segítségre van szüksége. Megjelenítéshez: Nyomja meg a Kezdőlap gombot BEMUTATÁSA menüt., majd válassza a MŰVELETEK Elem ELAKADÁSOK MEGSZÜNTETÉSE TÁLCÁK BETÖLTÉSE KÜLÖNLEGES HORDOZÓ BETÖLTÉSE 10 X 15 CM MÉRETŰ HORDOZÓ BETÖLTÉSE KÉTOLDALASNYOMTATÁS HASZNÁLHATÓ PAPÍR NYOMTATÁSI SÚGÓ Magyarázat Útmutatást nyújt a készülékben fellépő elakadások elhárításához. Útmutatást nyújt a tálcák betöltéséhez és konfigurálásához. Útmutatást nyújt speciális nyomtatási hordozók, mint például borítékok, írásvetítő-fóliák és címkék betöltéséhez. Útmutatót tartalmaz a 4 x 6 méretű adathordozó betöltésére vonatkozóan. Útmutatást nyújt a papír mindkét oldalára történő nyomtatáshoz (kétoldalas nyomtatás). Támogatott papír- és nyomtatásihordozó-típusok felsorolása. Hatására a nyomtató kinyomtat egy oldalt, amelyen a világhálón további segítséget tartalmazó hivatkozások vannak felsorolva. Feladat lekérése menü Használja a FELADAT LEKÉRÉSE menüt a tárolt feladatok listájának megtekintéséhez. Megjelenítéshez: Nyomja meg a Kezdőlap gombot, majd válassza a FELADAT LEKÉRÉSE menüt. Elem Alelem Alelem Leírás NINCSENEK TÁROLT FELADATOK Ez az üzenet akkor jelenik meg, ha a készüléken jelenleg nincsenek tárolt feladatok. <FELHASZNÁLÓNÉV> A listán minden olyan felhasználó neve szerepelni fog, akinek tárolt feladatai vannak a nyomtatón. A tárolt feladatok listájának megtekintéséhez jelölje ki a megfelelő felhasználónevet fejezet A vezérlőpult menüi HUWW

23 Elem Alelem Alelem Leírás MINDEN FELADAT (PIN-KÓDDAL) NYOMTATÁS NYOMTATÁS ÉS TÖRLÉS PÉLDÁNYSZÁM FELADAT EGYEDI ÉRTÉK TÖRLÉS Ez az üzenet akkor jelenik meg, ha egy felhasználónak kettő vagy több olyan tárolt feladata van, amelyhez PIN-kód szükséges. A NYOMTATÁS vagy NYOMTATÁS ÉS TÖRLÉS lehetőség kijelölése esetén szükséges a PIN-kód megadása. Ha a feladatok eltérő PINkódokkal rendelkeznek, a készülék csak a megadott PIN-kódhoz tartozó feladatokat nyomtatja ki. Ha a megadott PIN-kód egyik feladathoz sem felel meg, egy hibaüzenet jelenik meg. A felsorolt feladatok típusától függően megjelenik a NYOMTATÁS vagy a NYOMTATÁS ÉS TÖRLÉS lehetőség. Ha a tárolt feladatok Személyes vagy Próbanyomat és megtartás típusú feladatok, a NYOMTATÁS ÉS TÖRLÉS lehetőség jelenik meg. Ezeket a feladatokat a program nyomtatás után törli. Ha a NYOMTATÁS lehetőség jelenik meg, akkor legalább egy Gyorsmásolat vagy szabványos tárolt feladat található a rendszerben. A NYOMTATÁS lehetőség kijelölése esetén a készülék a listában szereplő összes Személyes vagy Próbanyomat és megtartás típusú feladatot kinyomtatja és törli. A NYOMTATÁS vagy NYOMTATÁS ÉS TÖRLÉS kijelölése esetén a PÉLDÁNYSZÁM lehetőség segítségével megadhatja a nyomtatandó feladat másolatainak számát. Az alapértelmezett érték 1, és a választható tartomány 1 és 3200 között van. Az alábbi másolási beállítások szintén elérhetőek: A FELADAT lehetőség kiválasztásával kinyomtathatja a másolatokat az illesztőprogramban megadott példányszámban. Az EGYEDI ÉRTÉK lehetőség kiválasztásával meghatározhatja a feladatból kinyomtatandó példányok számát. Az illesztőprogramban megadott példányszám összeszorzódik a kezelőpanelen megadott példányszámmal. Például, ha az illesztőprogramban két példányt adott meg, és a kezelőpanelen is két példányt állít be, akkor összesen négy példány kerül kinyomtatásra a feladatból. HUWW A vezérlőpult menüi 9

24 Elem Alelem Alelem Leírás MINDEN FELADAT (PIN-KÓD NÉLKÜL) NYOMTATÁS NYOMTATÁS ÉS TÖRLÉS PÉLDÁNYSZÁM FELADAT EGYEDI ÉRTÉK TÖRLÉS Ez az üzenet akkor jelenik meg, ha egy felhasználónak kettő vagy több olyan tárolt feladata van, amelyhez nem kell PIN-kód. A felsorolt feladatok típusától függően megjelenik a NYOMTATÁS vagy a NYOMTATÁS ÉS TÖRLÉS lehetőség. Ha a tárolt feladatok Személyes vagy Próbanyomat és megtartás típusú feladatok, a NYOMTATÁS ÉS TÖRLÉS lehetőség jelenik meg. Ezeket a feladatokat a program nyomtatás után törli. Ha a NYOMTATÁS lehetőség jelenik meg, akkor legalább egy Gyorsmásolat vagy szabványos tárolt feladat található a rendszerben. A NYOMTATÁS lehetőség kijelölése esetén a készülék a listában szereplő összes Személyes vagy Próbanyomat és megtartás típusú feladatot kinyomtatja és törli. A NYOMTATÁS vagy NYOMTATÁS ÉS TÖRLÉS kijelölése esetén a PÉLDÁNYSZÁM lehetőség segítségével megadhatja a nyomtatandó feladat másolatainak számát. Az alapértelmezett érték 1, és a választható tartomány 1 és 3200 között van. Az alábbi másolási beállítások szintén elérhetőek: A FELADAT lehetőség kiválasztásával kinyomtathatja a másolatokat az illesztőprogramban megadott példányszámban. Az EGYEDI ÉRTÉK lehetőség kiválasztásával meghatározhatja a feladatból kinyomtatandó példányok számát. Az illesztőprogramban megadott példányszám összeszorzódik a kezelőpanelen megadott példányszámmal. Például, ha az illesztőprogramban két példányt adott meg, és a kezelőpanelen is két példányt állít be, akkor összesen négy példány kerül kinyomtatásra a feladatból fejezet A vezérlőpult menüi HUWW

25 Elem Alelem Alelem Leírás <X. FELADATNÉV> NYOMTATÁS NYOMTATÁS ÉS TÖRLÉS PÉLDÁNYSZÁM TÖRLÉS A felhasználóhoz tartozó feladatok név szerint fel vannak sorolva. A felsorolt feladatok típusától függően megjelenik a NYOMTATÁS vagy a NYOMTATÁS ÉS TÖRLÉS lehetőség. Ha a NYOMTATÁS ÉS TÖRLÉS lehetőség jelenik meg, az összes tárolt feladat Személyes vagy Próbanyomat és megtartás típusú feladat. Ezeket a feladatokat a program nyomtatás után törli. Ha a NYOMTATÁS lehetőség jelenik meg, akkor legalább egy Gyorsmásolat vagy Szabványos tárolt feladat található a rendszerben. Ha vannak Személyes vagy Próbanyomat és megtartás típusú feladatok, azokat a készülék kinyomtatja és törli, annak ellenére, hogy a NYOMTATÁS lehetőség van kijelölve. A NYOMTATÁS vagy NYOMTATÁS ÉS TÖRLÉS kijelölése esetén a PÉLDÁNYSZÁM lehetőség segítségével megadhatja a nyomtatandó feladat másolatainak számát. Az alapértelmezett érték 1, és a választható tartomány 1 és 3200 között van. Információ menü Az INFORMÁCIÓ menü segítségével elérheti és kinyomtathatja a speciális készülékinformációkat. Megjelenítéshez: Nyomja meg a Kezdőlap gombot, majd válassza a INFORMÁCIÓ menüt. Elem MENÜTÉRKÉP NYOMTATÁSA KONFIGURÁCIÓ NYOMTATÁSA KELLÉKÁLLAPOT-OLDAL NYOMTATÁSA Leírás A menütérkép a kezelőpanel menüpontjainak elrendezését és jelenlegi beállításait mutatja meg. A termékkonfigurációs oldalak nyomtatása, amelyek feltüntetik a nyomtató beállításait és a telepített tartozékokat. Az oldalon látható a kellékek becsült hátralévő élettartama, a kinyomtatott oldalakról és a végrehajtott feladatokról vezetett statisztika, sorozatszáma, a lapszámláló állása, valamint karbantartási információk. A HP a kellékek hátralévő élettartamára vonatkozó becsléseket a megrendelők érdekében biztosítja. A ténylegesen még rendelkezésre álló kellékszintek eltérhetnek a megadott becslésektől. KELLÉKEK ÁLLAPOTA Görgethető listán jeleníti meg a festékkazetták, a továbbítókészlet, a beégetőmű és a festékgyűjtő-egység becsült állapotát. Az OK gombot megnyomva megnyithatja az egyes elemekre vonatkozó súgót. HUWW A vezérlőpult menüi 11

26 Elem HASZNÁLATI LAP NYOMTATÁSA SZÍNES HASZNÁLAT FELADATNAPLÓ NYOMTATÁSA DEMÓOLDAL NYOMTATÁSA RGB MINTÁK NYOMTATÁSA CMYK MINTÁK NYOMTATÁSA FÁJLKÖNYVTÁR NYOMTATÁSA PCL BETŰKÉSZLETLISTA NYOMTATÁSA PS BETŰKÉSZLETLISTA NYOMTATÁSA Leírás Használati oldal nyomtatása, amelyen a termékkel eddig használt papírméretek láthatók, továbbá információ arról, hogy a nyomtatás egyvagy kétoldalas, illetve színes vagy egyszínű volt-e. A használati oldalról az oldalszámláló állása is leolvasható. Kinyomtatja a nyomtató színes használatára vonatkozó statisztikát. Demonstrációs oldal nyomtatása. Színminták kinyomtatása a különböző RGB-értékekhez. A minták útmutatóul szolgálnak a kinyomtatott színek megfeleltetéséhez. Színminták kinyomtatása a különböző CMYK-értékekhez. A minták útmutatóul szolgálnak a kinyomtatott színek megfeleltetéséhez. A terméken tárolt fájlok nevének és könyvtárának kinyomtatása. A rendelkezésre álló PCL fontok kinyomtatása. A rendelkezésre álló PS betűkészletek kinyomtatása. Papírkezelés menü Ezzel a menüvel konfigurálhatók az adagolótálcák méret és típus szerint. Fontos, hogy helyesen konfigurálja a tálcákat e menü segítségével, mielőtt először nyomtatna. Ez a menü jelenik meg akkor is, amikor bezárja a 2-5. tálcát, és a papírméret és -típus beállítására vonatkozó figyelmeztetés után megnyomja az OK gombot. Megjelenítéshez: Nyomja meg a Kezdőlap gombot, majd válassza a PAPÍRKEZELÉS menüt. MEGJEGYZÉS: Ha már használt egyéb HP LaserJet típusú készülékeket, talán járatos az 1. tálca Első vagy Kazetta módba történő konfigurálásában. A HP Color LaserJet Enterprise CP4020- CP4520 sorozat nyomtatókon az 1. tálca BÁRMELY MÉRET és BÁRMELY TÍPUS értékre történő állítása megfelel az Első módnak. Ha az 1. tálca beállítása nem BÁRMELY MÉRET vagy BÁRMELY TÍPUS, az megfelel a Kazetta módnak. Menüpont Értékek Leírás 1. TÁLCA MÉRETE A választható méretek listája megjelenik. 1. TÁLCA TÍPUSA A választható típusok listája megjelenik. A papírméret konfigurálása az 1. tálca számára. Az alapértelmezett beállítás: BÁRMELY MÉRET. A használható méretek teljes listájához lásd: Támogatott papírméretek, 59. oldal. A papírtípus konfigurálása az 1. tálca számára. Az alapértelmezett beállítás BÁRMELY TÍPUS. A használható típusok teljes listáját lásd: Támogatott papírtípusok, 61. oldal fejezet A vezérlőpult menüi HUWW

27 Menüpont Értékek Leírás <X> TÁLCA MÉRETE X = 2 vagy opcionális 3, 4 vagy 5 <X> TÁLCA TÍPUSA X = 2 vagy opcionális 3, 4 vagy 5 A választható méretek listája megjelenik. A választható típusok listája megjelenik. A papírméret konfigurálása a 2. tálcához, illetve az opcionális 3., 4. vagy 5. tálcához. A tálcák a vezetők helyzete alapján érzékelik a papírméretet. A használható méretek teljes listájához lásd: Támogatott papírméretek, 59. oldal. A papírtípus konfigurálása a 2. tálcához, illetve az opcionális 3., 4. vagy 5. tálcához. Az alapértelmezett beállítás: SIMA. A használható típusok teljes listájához lásd: Támogatott papírtípusok, 61. oldal. Kellékek kezelése menü E menü segítségével konfigurálhatja, hogyan figyelmeztesse Önt a készülék, ha a kellékek becsült élettartamuk végéhez közelednek. Megjelenítéshez: Nyomja meg a Kezdőlap gombot menüt., majd válassza a KELLÉKEK KEZELÉSE MEGJEGYZÉS: alapbeállítása. A csillaggal (*) jelölt értékek gyári alapbeállítások. Néhány menüelemnek nincs Menüelem Almenü-elem Értékek Leírás NAGYON ALACSONY SZINTEN FEKETE KAZETTA LEÁLLÍTÁS FIGYELMEZTETÉS A FOLYTATÁSRA* Válassza ki, mit tegyen a készülék, ha a nyomtatókazetta már nagyon közel jár becsült élettartamának végéhez. TOVÁBB LEÁLLÍTÁS: A készülék leáll arra az időre, amíg Ön kicseréli a nyomtatókazettát. FIGYELMEZTETÉS A FOLYTATÁSRA: A készülék leáll arra az időre, amíg Ön törli a figyelmeztető üzenetet. A figyelmeztető üzenet törlése után nem jelenik meg több üzenet annak jelzésére, hogy a kelléket ki kell cserélni. TOVÁBB: A készülék riasztási üzenetet küld, de folytatja a nyomtatást. Nem jelenik meg több üzenet annak jelzésére, hogy a kelléket ki kell cserélni. HUWW A vezérlőpult menüi 13

28 Menüelem Almenü-elem Értékek Leírás SZÍNES NYOMTATÓKAZETTÁK TOVÁBBÍTÓKÉSZLET BEÉGETŐEGYSÉG LEÁLLÍTÁS FIGYELMEZTETÉS A FOLYTATÁSRA* TOVÁBB FEKETE-FEHÉR NYOMTATÁS LEÁLLÍTÁS FIGYELMEZTETÉS A FOLYTATÁSRA* TOVÁBB LEÁLLÍTÁS FIGYELMEZTETÉS A FOLYTATÁSRA* TOVÁBB Válassza ki, mit tegyen a készülék, ha a nyomtatókazetta már nagyon közel jár becsült élettartamának végéhez. LEÁLLÍTÁS: A készülék leáll arra az időre, amíg Ön kicseréli a nyomtatókazettát. FIGYELMEZTETÉS A FOLYTATÁSRA: A készülék leáll arra az időre, amíg Ön törli a figyelmeztető üzenetet. TOVÁBB: A készülék riasztási üzenetet küld, de folytatja a nyomtatást. FEKETE-FEHÉR NYOMTATÁS: A készülék fekete színben nyomtat, ha egy színes festékkazetta már közel jár becsült élettartamának végéhez. LEÁLLÍTÁS: A készülék leáll arra az időre, amíg Ön kicseréli a továbbítókészletet. FIGYELMEZTETÉS A FOLYTATÁSRA: A készülék leáll arra az időre, amíg Ön törli a figyelmeztető üzenetet. TOVÁBB: A készülék riasztási üzenetet küld, de folytatja a nyomtatást. LEÁLLÍTÁS: A készülék leáll arra az időre, amíg Ön kicseréli a beégetőművet. FIGYELMEZTETÉS A FOLYTATÁSRA: A készülék leáll arra az időre, amíg Ön törli a figyelmeztető üzenetet. TOVÁBB: A készülék riasztási üzenetet küld, de folytatja a nyomtatást fejezet A vezérlőpult menüi HUWW

29 Menüelem Almenü-elem Értékek Leírás FESTÉKGYŰJTŐ-EGYSÉG LEÁLLÍTÁS* FIGYELMEZTETÉS A FOLYTATÁSRA TOVÁBB LEÁLLÍTÁS: A készülék leáll arra az időre, amíg Ön kicseréli a festékgyűjtő-egységet. FIGYELMEZTETÉS A FOLYTATÁSRA: A készülék leáll arra az időre, amíg Ön törli a figyelmeztető üzenetet. TOVÁBB: A készülék riasztási üzenetet küld, de folytatja a nyomtatást. MEGJEGYZÉS: Ha a figyelmeztető vagy riasztási üzenet megjelenése után tovább használja a festékgyűjtőegységet, az festékszivárgást eredményezhet, különösen a festékgyűjtő-egység cseréjének idején. FELHASZNÁLÓ SZERINT KEVÉS SÁRGA KAZETTA BÍBOR KAZETTA CIÁN KAZETTA FEKETE KAZETTA 0 és100% közötti tartomány A nyílgombok segítségével adhatja meg a kazetta becsült élettartamának azt a százalékértékét, amelynél a készüléknek figyelmeztetnie kell Önt arra, hogy a kazetta kimerülőben van. TOVÁBBÍTÓKÉSZLET BEÉGETŐEGYSÉG 0 és100% közötti tartomány Az alapértelmezett érték 2% 0 és100% közötti tartomány Az alapértelmezett érték 2% A nyílgombok segítségével adhatja meg a kazetta becsült élettartamának azt a százalékértékét, amelynél a készüléknek riasztania kell Önt. A nyílgombok segítségével adhatja meg a kazetta becsült élettartamának azt a százalékértékét, amelynél a készüléknek riasztania kell Önt. KELLÉKÜZENETEK KIFOGYÓBAN ÜZENET BE* KI Válassza ki, hogy a készülék hogyan jelenítse meg a kellékinformációkat. SZINTJELZŐ OLDALAK BECSÜLT SZÁMA BE* KI BE* KI KIFOGYÓBAN ÜZENET: Meghatározza, hogy a kellék kifogyására utaló üzenet megjelenik-e a kezelőpanelon. SZINTJELZŐ: Meghatározza, hogy a kellékszintjelző megjelenik-e a kezelőpanelon. OLDALAK BECSÜLT SZÁMA: Meghatározza, hogy a hátralévő oldalak becsült száma megjelenik-e a kellék kifogyására utaló üzenetekben. HUWW A vezérlőpult menüi 15

30 Menüelem Almenü-elem Értékek Leírás SZÍNES HASZNÁLAT LETILTÁSA SZÍNES ENGEDÉLYEZÉSE* SZÍN, HA ENGEDÉLYEZVE VAN SZÍNES LETILTÁSA Ez a menüpont vezérli a színes nyomtatás engedélyezését. SZÍNES LETILTÁSA: A készülék az összes feladatot fekete-fehérben nyomtatja ki. SZÍNES ENGEDÉLYEZÉSE: A készülék az összes színes feladatot színesben nyomtatja ki. SZÍN, HA ENGEDÉLYEZVE VAN: A készülék egy engedélyadatbázis alapján ellenőrzi, hogy a színes oldalak nyomtatása színesben vagy fekete-fehérben történjen-e. SZÍNES/FEKETE KEVERÉK AUTOM.* A LEGTÖBB SZÍNES A LEGTÖBB FEKETE Ezek a menükijelölések segítenek abban, hogy mérlegelni tudjon a kellékélettartam és a teljesítmény választása között. AUTOM.: A szoftver a nyomtatási adatok alapján egy algoritmust használ a legjobb nyomtatási eredmények elérése érdekében. A LEGTÖBB SZÍNES: Ez a lehetőség biztosítja a legjobb teljesítményt. Ha a nyomtatások többsége színesben történik, ez a lehetőség nem lesz negatív hatással a kellék élettartamára. A LEGTÖBB FEKETE: Ez a lehetőség biztosítja a leghosszabb kellék-élettartamot, és ez a legjobb választás abban az esetben, ha a nyomtatások többsége fekete-fehérben történik. Eszköz konfigurálása menü Az ESZKÖZ KONFIGURÁLÁSA menü segítségével megváltoztathatók a készülék alapértelmezett nyomtatási beállításai, szabályozható a nyomtatási minőség, módosítható a rendszer konfigurációja és a bemeneti/kimeneti beállítások, továbbá visszaállíthatók a készülék alapértelmezett beállításai. Nyomtatás menü Ezek a beállítások csak az azonosítatlan tulajdonságokkal rendelkező feladatokra érvényesek. A legtöbb feladatnak minden tulajdonsága azonosított, és azok hatálytalanítják az itt megadott beállításokat. Megjelenítéshez: Nyomja meg a Kezdőlap gombot menüt, majd válassza a NYOMTATÁS menüt., válassza az ESZKÖZ KONFIGURÁLÁSA fejezet A vezérlőpult menüi HUWW

31 MEGJEGYZÉS: alapbeállítása. A csillaggal (*) jelölt értékek gyári alapbeállítások. Néhány menüelemnek nincs Menüelem Almenü-elem Értékek Leírás PÉLDÁNYSZÁM Tartomány: A nyomtatási feladatok alapértelmezett példányszámának beállítása. Az alapértelmezett érték 1. ALAPÉRTELMEZETT PAPÍRMÉRET Megjelenik a választható méretek listája. Lásd: Támogatott papírméretek, 59. oldal. Az alapértelmezett papírméret beállítása. ALAPÉRTELMEZETT EGYÉNI PAPÍRMÉRET MÉRTÉKEGYSÉG X DIMENZIÓ Y DIMENZIÓ Lehetővé teszi az alapértelmezett méret beállítását minden olyan egyedi nyomtatási feladat esetében, amelyhez nincsenek megadva a méretek. Az alapértelmezett mértékegység a MILLIMÉTER. KÉTOLDALAS KI* BE DUPLEX KÖTÉS HOSSZÚ ÉL* RÖVID ÉL A kétoldalas nyomtatás engedélyezése vagy letiltása. MEGJEGYZÉS: Ez a menü csak az Automatikus kétoldalas nyomtatás funkcióval rendelkező típusok esetében érhető el. A kétoldalas nyomtatás kötési élének módosítása. MEGJEGYZÉS: Ez a menü csak az Automatikus kétoldalas nyomtatás funkcióval rendelkező típusok esetében érhető el. A4/LETTER HATÁLYTALANÍTÁSA NEM IGEN* Lehetővé teszi, hogy beállítsa a készüléket úgy, hogy egy A4 méretű feladatot Letter méretű papírra nyomtasson, ha azon nincs A4 méretű papírhoz konfigurált tálca, illetve hogy A4 méretű papírra nyomtasson, ha nincs Letter méretű papírhoz konfigurált tálca. KÉZI ADAGOLÁS KI* BE Ha a BE beállítás van megadva, a tálcát nem választó feladatok esetén a KÉZI ADAGOLÁS lesz az alapértelmezés. A nyomtatóillesztőprogram Automatikus kiválasztás beállítása felülírja ezt a beállítást. HUWW A vezérlőpult menüi 17

32 Menüelem Almenü-elem Értékek Leírás COURIER BETŰTÍPUS NORMÁL* SÖTÉT SZÉLES A4 NEM * IGEN PS HIBÁK NYOMTATÁSA KI* BE PDF HIBÁK NYOMTATÁSA KI* BE A Courier betűtípus változatának kiválasztása. A SÖTÉT beállítás a HP LaserJet III sorozatú vagy korábbi nyomtatókon elérhető beépített Courier betűtípus. Az A4-es papírlapok nyomtatási területének módosítása. Ha a NEM beállítást választja, a nyomtatási terület egy sorban hetvennyolc, 10 pont szélességű karakter. Ha az IGEN beállítást választja, a nyomtatási terület egy sorban nyolcvan, 10 pont szélességű karakter. PS-hibaoldalak nyomtatásának kiválasztása. PDF-hibaoldalak nyomtatásának kiválasztása. PCL almenü Ez a menü konfigurálja a nyomtatóvezérlő nyelv beállításait. Megjelenítéshez: Nyomja meg a Kezdőlap gombot, válassza az ESZKÖZ KONFIGURÁLÁSA menüt, válassza a NYOMTATÁS menüt, majd a PCL menüt. MEGJEGYZÉS: alapbeállítása. A csillaggal (*) jelölt értékek gyári alapbeállítások. Néhány menüelemnek nincs Elem Értékek Leírás ŰRLAP HOSSZA Tartomány: sor Beállítja a függőleges térközt az alapértelmezett papírmérethez. Az alapértelmezett érték 60. TÁJOLÁS BETŰKÉSZLET FORRÁS ÁLLÓ* FEKVŐ Megjelenik a választható betűkészlet-források listája. Az oldal alapértelmezett tájolásának beállítása álló vagy fekvő beállításra. Betűkészlet-forrás kiválasztása. Az alapértelmezett beállítás: BELSŐ. BETŰKÉSZLET SZÁMA Tartomány: A készülék minden betűkészlethez számot rendel, és azokat a PCL-betűkészletlistán felsorolja. Az alapértelmezett érték 0. BETŰKÉSZLET BETŰTÁVOLSÁG Tartomány: 0,44-99,99 Meghatározza a betűk sűrűségét. A kiválasztott betűkészlettől függően ez a tétel esetleg nem jelenik meg. Az alapértelmezett érték FONT PONTMÉRET Tartomány: A betűkészlet pontméretének kiválasztása. Az alapértelmezett érték fejezet A vezérlőpult menüi HUWW

33 Elem Értékek Leírás JELKÉSZLET KOCSIVISSZA MINDEN SOREMELÉSHEZ: ÜRES OLDALAK KIHAGYÁSA HORDOZÓFORRÁS LEKÉPEZÉSE Megjelenik a választható jelkészletek listája. NEM* IGEN NEM* IGEN SZABVÁNYOS* KLASSZIKUS Kiválaszthat egyet a készülék kezelőpaneljén rendelkezésre álló számos jelkészletből. A jelkészlet az egy betűkészleten belüli karaktereknek egy egyedi csoportosítása. A vonalas karakterekhez a PC-8 vagy a PC-850 ajánlott. Az alapértelmezett beállítás: PC-8. Az IGEN beállítás választásával kocsi vissza karaktert fűzhet minden észlelt soremeléshez a visszamenőlegesen kompatibilis PCL-feladatokban (csak szöveg, nincs feladatkezelés). Néhány környezet csak sorváltás kontrolkóddal jelzi a sorváltást. Ez az opció lehetővé teszi a felhasználónak, hogy a szükséges kocsivisszatérést hozzáadja a soremelésekhez. Saját PCL készítésekor a rendszer külön laptovábbításokat is beszúr, amelyek miatt a nyomtató üres oldalt nyomtat. Válassza az IGEN beállítást, ha üres oldalak esetén figyelmen kívül szeretné hagyni a laptovábbítást. A PCL5 HORDOZÓFORRÁS LEKÉPEZÉSE paranccsal bemeneti tálca választható számok megadásával, amelyek a különböző elérhető tálcákat és adagolókat jelölik. A SZABVÁNYOS számozás az újabb HP LaserJet nyomtatókon alapul, frissített tálca- és adagolószámozással. A KLASSZIKUS számozás a HP LaserJet 4 nyomtatókon és korábbi típusokon alapul. Nyomtatási minőség menü Megjelenítéshez: Nyomja meg a Kezdőlap gombot, válassza az ESZKÖZ KONFIGURÁLÁSA menüt, majd válassza a NYOMTATÁSI MINŐSÉG menüt. MEGJEGYZÉS: alapbeállítása. A csillaggal (*) jelölt értékek gyári alapbeállítások. Néhány menüelemnek nincs HUWW A vezérlőpult menüi 19

34 Elem Alelem Alelem Érték Leírás SZÍNBEÁLLÍTÁS KIEMELÉSEK CIÁNKÉK SŰRŰSÉGE BÍBOR SŰRŰSÉGE Tartomány +5 és 5 között Az alapértelmezett érték 0. Állítsa be, hogy a nyomaton megjelenő világos részek mennyire legyenek sötétek vagy világosak. Az alacsonyabb érték világosabbá teszi, a magasabb érték sötétebbé teszi a nyomatot. SÁRGA SŰRŰSÉGE FEKETE SŰRŰSÉGE KÖZÉPTÓNUSOK CIÁNKÉK SŰRŰSÉGE BÍBOR SŰRŰSÉGE Tartomány +5 és 5 között Az alapértelmezett érték 0. Állítsa be, hogy a nyomaton megjelenő középtónusok mennyire legyenek sötétek vagy világosak. Az alacsonyabb érték világosabb, a magasabb érték sötétebb középtónust eredményez a nyomaton. SÁRGA SŰRŰSÉGE FEKETE SŰRŰSÉGE ÁRNYÉKOK CIÁNKÉK SŰRŰSÉGE BÍBOR SŰRŰSÉGE Tartomány +5 és 5 között Az alapértelmezett érték 0. Állítsa be, hogy a nyomaton megjelenő árnyékok mennyire legyenek sötétek vagy világosak. Az alacsonyabb érték világosabb, a magasabb érték sötétebb árnyékot eredményez a nyomaton. SÁRGA SŰRŰSÉGE FEKETE SŰRŰSÉGE SZÍNÉRTÉKEK VISSZAÁLLÍTÁSA Színbeállítások visszaállítása az egyes színek sűrűségértékeinek visszaállításával. REGISZTRÁCIÓ BEÁLLÍTÁSA Az egyes tálcák esetében a regisztráció beállítása módosítja a margókat, hogy a képet középre helyezze az oldalon, függőleges és vízszintes irányban is. Beállíthatja azt is, hogy az előoldalon lévő kép fedésbe kerüljön a hátoldalon lévővel. <X>. TÁLCA BEÁLLÍTÁSA Ezt az igazítási eljárást minden adagolótálca esetén hajtsa végre. Képalkotáskor a termék az oldal egyik szélétől a másikig keresztben olvassa be az információt, miközben a lap fentről lefelé halad. TESZTOLDAL NYOMTATÁSA Tesztoldal nyomtatása, és útmutató a képhely regisztrálásának beállításához fejezet A vezérlőpult menüi HUWW

35 Elem Alelem Alelem Érték Leírás X1 ELTOLÁS Y1-ELTOLÁS X2 ELTOLÁS Y2-ELTOLÁS Tartomány: -5 mm +5 mm A beolvasási irány elnevezése X. Az X1 az egyoldalas lap vagy a kétoldalas lap második oldalának beolvasási iránya. Az X2 egy kétoldalas lap első oldalának beolvasási iránya. A betöltési irány elnevezése Y. Az Y1 az egyoldalas lap vagy a kétoldalas lap második oldalának betöltési iránya. Az Y2 egy kétoldalas lap első oldalának betöltési iránya. AUTOMATIKUS ÉRZÉKELÉS ÜZEMMÓD 1. TÁLCA ÉRZÉKELÉS TELJES ÉRZÉKELÉS KIBŐV. ÉRZÉKELÉS* CSAK FÓLIA <X>. TÁLCA ÉRZÉKELÉS KIBŐV. ÉRZÉKELÉS* CSAK FÓLIA Érzékelési beállítás megadása az 1. tálcára az AUTOMATIKUS ÉRZÉKELÉS üzemmódot használó papírtípusokhoz. Ha a TELJES ÉRZÉKELÉS lehetőség van kiválasztva, a készülék minden egyes oldalt érzékel, és annak megfelelően vált üzemmódot. A készülék képes megkülönböztetni a könnyű, a sima, a nehéz, a fényes és a kemény papírt, valamint az írásvetítő fóliát. Ez az üzemmód jelentős mértékben csökkenti a nyomtatási sebességet. Csak akkor használja, ha kevert papírtípusokra nyomtat. Ha a KIBŐV. ÉRZÉKELÉS lehetőség van kiválasztva, a készülék csak az első oldalt érzékeli, és azt feltételezi, hogy a többi oldal is ugyanolyan típusú. A készülék képes megkülönböztetni a könnyű, a sima, a nehéz, a fényes és a kemény papírt, valamint az írásvetítő fóliát. Ha a CSAK FÓLIA lehetőség van kiválasztva, a készülék csak az első oldalt érzékeli. A készülék képes megkülönböztetni az írásvetítő-fóliát az egyéb papírtípusoktól. Az érzékelési beállítás megadása az 2-5. tálcára az AUTOMATIKUS ÉRZÉKELÉS üzemmódot használó papírtípusokhoz. Ha a KIBŐV. ÉRZÉKELÉS lehetőség van kiválasztva, a készülék csak az első néhány oldalt érzékeli, és azt feltételezi, hogy a többi oldal is ugyanolyan típusú. A készülék képes megkülönböztetni a könnyű, a sima, a nehéz, a fényes és a kemény papírt, valamint az írásvetítő fóliát. A készülék érzékeli a papírtípust bekapcsoláskor, illetve a tálcák kinyitása és bezárása után. Ha a CSAK FÓLIA lehetőség van kiválasztva, a készülék csak az első oldalt érzékeli. A készülék képes megkülönböztetni az írásvetítő-fóliát az egyéb papírtípusoktól. HUWW A vezérlőpult menüi 21

36 Elem Alelem Alelem Érték Leírás PAPÍRTÍPUS BEÁLLÍTÁSA Megjelenik a papírtípusok listája. NYOMTATÁSI MÓD ELLENÁLLÁS MÓD Megjelenik a nyomtatási módok listája. Az egyes hordozótípusokhoz hozzárendelt nyomtatási mód konfigurálása. PÁRATARTALOM ÜZEMMÓD ELŐFORGATÁS ÜZEMMÓD BEÉGETŐ HŐMÉRS. ÜZEMMÓD PAPÍRHULLÁMO SODÁS ÜZEMMÓD MÓDOKVISSZAÁLLÍTÁS A Ezzel a funkcióval az összes papírtípusbeállítást visszaállíthatja a gyári alapbeállításokra. OPTIMALIZÁLÁS Megjelenik a választható lehetőségek listája. A nyomtatási minőséggel kapcsolatos problémák megoldásához számos nyomtatási mód optimalizálása. OPTIMALIZÁLÁSVISSZA ÁLLÍTÁSA Ezzel a funkcióval visszaállíthatja az OPTIMALIZÁLÁS menü beállításait a gyári alapértékekre. GYORSKALIBRÁLÁ S MOST Részleges termékkalibráció végrehajtása. TELJES KALIBRÁLÁSMOST Minden termékkalibráció végrehajtása fejezet A vezérlőpult menüi HUWW

37 Elem Alelem Alelem Érték Leírás KALIBRÁLÁS ELHALASZTÁSA FELÉLEDÉSIG/ BEKAPCSOLÁSIG NEM IGEN* Ez a menü irányítja a kalibráció időzítését a készülék feléledésének vagy bekapcsolásának idejére. Válassza a NEM lehetőséget, ha azt szeretné, hogy a készülék a feléledéskor vagy bekapcsoláskor azonnal elvégezze a kalibrálást. A készülék egyetlen feladatot sem nyomtat ki, amíg nem végzett a kalibrálással. Válassza az IGEN lehetőséget, ha azt szeretné, hogy az alvó állapotban lévő készülék a kalibrációt megelőzően nyomtatási feladatokat fogadhasson. Előfordulhat, hogy a készülék megkezdi a kalibrálást még mielőtt kinyomtatta volna az összes fogadott feladatot. Ez az opció gyorsabb nyomtatást tesz lehetővé az alvó üzemmódból való kilépéskor vagy a készülék bekapcsolásakor, de előfordulhat, hogy a nyomtatási minőség kevésbé jó. MEGJEGYZÉS: A legjobb eredmény elérése érdekében tegye lehetővé, hogy a készülék kalibrálhasson a nyomtatás előtt. Előfordulhat, hogy a kalibrálás előtt végrehajtott nyomtatási feladatok nem a legkiválóbb minőségűek. FELBONTÁS Image REt 3600 technológia* 1200x1200 dpi Beállítja a felbontást, amellyel a készülék nyomtat. Az alapértelmezett érték Image REt 3600 technológia. Részletes vonalakat és apró betűs szöveget tartalmazó oldalak nyomtatási minőségének javítása érdekében próbálkozzon meg a 1200x1200 dpi beállítással. HUWW A vezérlőpult menüi 23

38 Elem Alelem Alelem Érték Leírás ÉLKEZELÉS KI VILÁGOS NORMÁL* MAXIMÁLIS Az Élkezelés beállítás határozza meg a szélek leképezésének módját. Két összetevője van: az adaptív féltónus és az átfedés. Az adaptív féltónus fokozza a szélek élességét. Az átfedés a szomszédos objektumok széleinek enyhe átfedésével mérsékli a színvisszaadási hibák hatását. KI: az átfedés és az adaptív féltónus is ki van kapcsolva. VILÁGOS: az átfedés minimális, az adaptív féltónus be van kapcsolva. NORMÁL: ez az alapértelmezett átfedési beállítás. Az átfedés közepes szintű, és az adaptív féltónus is be van kapcsolva. MAXIMÁLIS: ez a legerősebb átfedési beállítás. Az Adaptív féltónus be van kapcsolva. AUTOMATIKUS TISZTÍTÁS KI* BE Ha az automatikus tisztítás be van kapcsolva, a készülék tisztítólapot nyomtat, amikor az oldalszám eléri a TISZTÍTÁSI IDŐKÖZ alatt beállított értéket. TISZTÍTÁSI IDŐKÖZ 500* Megadható, hogy a készülék hány oldal nyomtatása után végezze a tisztítólap automatikus nyomtatását. Ez az elem csak akkor jelenik meg, ha az AUTOMATIKUS TISZTÍTÁS lehetőség BE értékre van állítva. AUTOMATIKUS TISZTÍTÁS - MÉRET LETTER* A4 Adja meg a tisztítólap nyomtatásához használt papírméretet. Ez az elem csak akkor jelenik meg, ha az AUTOMATIKUS TISZTÍTÁS lehetőség BE értékre van állítva fejezet A vezérlőpult menüi HUWW

39 Elem Alelem Alelem Érték Leírás TISZTÍTÓLAP KÉSZÍTÉSE Oldal nyomtatása a felesleges festékmennyiség beégetőegység nyomóhengeréről történő eltávolításához. MEGJEGYZÉS: Ez a lehetőség csak a HP Color LaserJet CP4025n nyomtató és a HP Color LaserJet CP4525n nyomtató esetében áll rendelkezésre. TISZTÍTÓLAP FELDOLGOZÁSA Ezzel a funkcióval létrehozható és feldolgozható egy tisztítólap, amely a beégetőmű nyomóhengerének letakarítására szolgál. A tisztítási folyamat közben a készülék egy tisztítólapot nyomtat ki. Ez az oldal eldobható. MEGJEGYZÉS: A HP Color LaserJet CP4025n nyomtató és a HP Color LaserJet CP4525n nyomtató esetében először ki kell választani a TISZTÍTÓLAP KÉSZÍTÉSE lehetőséget. Rendszer beállítása menü A RENDSZERBEÁLLÍTÁS menü segítségével módosíthatja a készülék konfigurációs alapértékeit, mint például az alvó üzemmód, a nyomtatónyelv és az elakadások elhárítása. Megjelenítéshez: Nyomja meg a Kezdőlap gombot, válassza az ESZKÖZ KONFIGURÁLÁSA menüt, majd válassza a RENDSZERBEÁLLÍTÁS menüt. MEGJEGYZÉS: alapbeállítása. A csillaggal (*) jelölt értékek gyári alapbeállítások. Néhány menüelemnek nincs Elem Alelem Értékek Leírás DÁTUM/IDŐ DÁTUM /[HHH]/[NN] ÉV= [ÉÉÉÉ]/- - - /[NN] HÓNAP= Lehetővé teszi a megfelelő dátum beállítását. Az év értéke 2008 és 2037 között lehet. DÁTUMFORMÁTUM IDŐ IDŐFORMÁTUM [ÉÉÉÉ]/[HHH]/- - NAP= ÉÉÉÉ/HHH/NN* HHH/NN/ÉÉÉÉ NN/HHH/ÉÉÉÉ --:[PP] [DU] ÓRA= [ÓÓ]: - - [DU] PERC= [ÓÓ]:[PP] - - DE/DU= 12 ÓRÁS* 24 ÓRÁS Lehetővé teszi az év, a hónap és a nap dátumban való megjelenési sorrendjének megválasztását. Lehetővé teszi, hogy különböző konfigurációkból válasszon az IDŐ formátumhoz. A kiválasztott IDŐFORMÁTUM elemtől függően különböző varázslók jelennek meg. Választhat a 12 ÓRÁS vagy 24 ÓRÁS formátum között. HUWW A vezérlőpult menüi 25

40 Elem Alelem Értékek Leírás TÁROLT FELADATOK MAXIMÁ- LIS SZÁMA FELADATTÁROLÁSI IDŐKORLÁT Folytonos érték Tartomány: Alapértelmezett érték = 32 KI* 1 ÓRA 4 ÓRA 1 NAP 1 HÉT Lehetővé teszi a terméken tárolható gyorsmásolási feladatok számának megadását. Az alapértelmezett érték 32. A maximálisan megengedett érték: 100. Lehetővé teszi azon időtartam beállítását, amíg a gyorsmásolási feladatokat a készülék megtartja, mielőtt automatikusan törölné őket a sorból. Ez a menüelem csak akkor jelenik meg, ha telepítve van merevlemez. CÍM MEGJELENÍTÉSE AUTOM. KI* Ez a beállítás határozza meg, hogy a készülék IP-címe megjelenjen-e a kijelzőn az Üzemkész üzenet mellett. TÁLCAMŰKÖDÉS Ezzel a menüvel beállíthatja, hogyan kezelje a készülék a papírtálcákat, valamint beállíthatja a kezelőpanelen megjelenő kapcsolódó kérdéseket. A SZÜKSÉGES TÁLCA HASZNÁLATA KIZÁRÓLAG* ELŐSZÖR A SZÜKSÉGES TÁLCA HASZNÁLATA: olyan feladatok kezelése, amelyekhez meg van adva speciális adagolótálca. Két opció áll rendelkezésre: KIZÁRÓLAG: Ha a felhasználó azt jelezte, hogy egy adott tálcát kell használni, a készülék soha nem választ másik tálcát, még akkor sem, ha a megadott tálca üres. ELŐSZÖR: Ha a megadott tálca üres, a készülék egy másik tálcából is húzhat be lapot, még akkor is, ha a felhasználó külön megadott egy tálcát a feladathoz fejezet A vezérlőpult menüi HUWW

41 Elem Alelem Értékek Leírás KÉZI ADAGOLÁS FIGYELMEZTETÉS MINDIG* HA A TÁLCA ÜRES Ezzel az opcióval megadhatja, hogy megjelenjen-e kézi adagolás üzenet, ha feladat típusa vagy mérete nem felel meg az 1. tálcához konfigurált méretnek vagy típusnak. Két lehetőség közül választhat: MINDIG: Kézi adagolású feladat nyomtatás előtt mindig megjelenik figyelmeztetés. HA A TÁLCA ÜRES: Csak akkor jelenik meg üzenet, ha a többcélú tálca üres vagy nem felel meg a feladat méretének vagy típusának. PS HORDOZÓVÁLASZTÁS ENGEDÉLYEZVE* LETILTVA Ez az opció hatással van a papírkezelés módjára Adobe PS illesztőprogrammal való nyomtatáskor. ENGEDÉLYEZVE: a HP papírkezelési modelljének használata. LETILTVA: az Adobe PS papírkezelési modell használata. MÉRET/TÍPUS FIGYELMEZTETÉS MEGJELENIK* NEM JELENIK MEG Ez az opció meghatározza, hogy megjelenjen-e a tálcakonfigurációs üzenet a tálca bezárásakor. Két opció áll rendelkezésre: MEGJELENIK: Ezt a lehetőséget választva a tálcák bezárásakor a tálca beállítására vonatkozó üzenet jelenik meg. A tálcaméret vagy -típus konfigurálása közvetlenül az üzenetből elérhető. NEM JELENIK MEG: Ezt a lehetőséget választva nem jelenik meg automatikusan a tálca beállítására vonatkozó üzenet. MÁSIK TÁLCA HASZNÁLATA ENGEDÉLYEZVE* LETILTVA Ezzel a funkcióval be- és kikapcsolhatja a kezelőpanelen megjelenő figyelmeztetést, amely másik tálca választására szólít fel, ha a megadott tálca üres. HUWW A vezérlőpult menüi 27

42 Elem Alelem Értékek Leírás VÁLTAKOZÓ FEJLÉCES MÓD DUPLEXER ÜRES LAPOK BE KI* AUTOM.* IGEN Ha ez a lehetőség BE van kapcsolva, a fejléces vagy előnyomott papírt azonos módon lehet betölteni minden nyomtatási feladathoz, egyoldalas és kétoldalas nyomtatásnál egyaránt. MEGJEGYZÉS: Ez a lehetőség csak az Automatikus kétoldalas nyomtatás funkcióval rendelkező típusok esetében érhető el. Ezzel az opcióval megadhatja, hogyan kezelje a készülék a kétoldalas feladatokat (kétoldalas nyomtatást). Két opció áll rendelkezésre: AUTOM.: Engedélyezi az Intelligens duplexelést, amely arra utasítja a készüléket, hogy ne dolgozza fel mindkét oldalt, ha a második oldal üres. A fejléces és előlyukasztott papírtípusok kivételt képeznek. Ez a beállítás növelheti a nyomtatási sebességet. IGEN: Letiltja az Intelligens duplexelést; a készülék akkor is átfordítja a papírlapot, ha annak csak az egyik oldalára van nyomtatva. MEGJEGYZÉS: Ez a lehetőség csak az Automatikus kétoldalas nyomtatás funkcióval rendelkező típusok esetében érhető el. KÉP ELFORGATÁSA SZABVÁNYOS * VÁLTOZÓ Válassza a VÁLTOZÓ beállítást, ha nehézségei vannak a képek vagy előnyomtatott űrlapok beigazításával fejezet A vezérlőpult menüi HUWW

43 Elem Alelem Értékek Leírás ALVÁSKÉSLELTETÉS 1 PERC 3 PERC 5 PERC 10 PERC 15 PERC* Csökkenti az energiafelhasználást, amikor a készülék meghatározott ideig inaktív. MEGJEGYZÉS: Az ALVÓ ÜZEMMÓD beállítást a VISSZAÁLLÍTÁSOK menüben be kell kapcsolni. 30 PERC 45 PERC 60 PERC 90 PERC 2 ÓRA FELÉLEDÉSI IDŐ <A HÉP NAPJA> KI* EGYEDI Az EGYEDI lehetőség kiválasztásával beállíthatja a készülék napi feléledési idejét, hogy ne kelljen végigvárni a bemelegedési és kalibrációs időt. Jelöljön ki egy napot, állítsa be a feléledési időt arra a napra, majd adja meg, hogy a feléledési idő a hét minden napjára vonatkozzone. OPT. SEBESSÉG/ ENERGIAHASZNÁLAT GYORSABB ELSŐ OLDAL* ENERGIAMEGTAKARÍTÁS NAGYOBB ENERGIAMEGTAKARÍTÁS LEGTÖBB ENERGIAMEGTAKARÍTÁS Meghatározza a beégetőmű lehűlési viselkedését. GYORSABB ELSŐ OLDAL: A beégetőmű teljesen áram alatt marad, így gyorsabban történik az első oldal feldolgozása a készülékre küldött új feladatok esetében. ENERGIAMEGTAKARÍTÁS: A beégetőmű használaton kívüli állapotban csökkenti az energiafelhasználást. NAGYOBB ENERGIAMEGTAKARÍTÁS: A beégetőmű nagyobb mértékben csökkenti az energiafelhasználást, mint az ENERGIAMEGTAKARÍTÁS beállítás esetében. LEGTÖBB ENERGIAMEGTAKARÍTÁS: A beégetőmű ki van kapcsolva, és fokozatosan lehűl szobahőmérsékletre. A LEGTÖBB ENERGIAMEGTAKARÍTÁS beállítás esetében tart a leghosszabb ideig az első oldal kinyomtatása. HUWW A vezérlőpult menüi 29
