1 Lexmark X74-X75 Kombinált készülék Használati útmutató

2 Használati útmutató Biztonsági információk A készülékhez csak a mellékelt Lexmark tápegységet használja. A tápegységet egy készülékhez közeli, könnyen elérhető konnektorba kell csatlakoztatni. A használati útmutatóban nem szereplő szervizelési és javítási teendőket bízza hozzáértő szakemberre.

3 Tartalom Megismerkedés a Kombinált készülékkel...1 A Kombinált készülék üzembe helyezése... 1 A Kombinált készülék részei... 1 A kezelőpanel használata... 2 A szoftver bemutatása...3 A Nyomtatás tulajdonságai párbeszédpanel használata... 3 A Lexmark Kombinált készülék vezérlőközpontjának használata... 6 A Lexmark Megoldásközpont használata... 9 A Kombinált készülék használata...11 Nyomtatás Beolvasás Másolás Faxolás Hibaelhárítás...18 Hibaelhárítási feladatlista Az üzembe helyezéssel kapcsolatos hibaelhárítás Nyomtatással kapcsolatos hibaelhárítás A beolvasáshoz, másoláshoz és faxoláshoz kapcsolódó hibák elhárítása A szoftver eltávolítása és újratelepítése Függelék...26 Elektromos sugárzással kapcsolatos nyilatkozatok iii

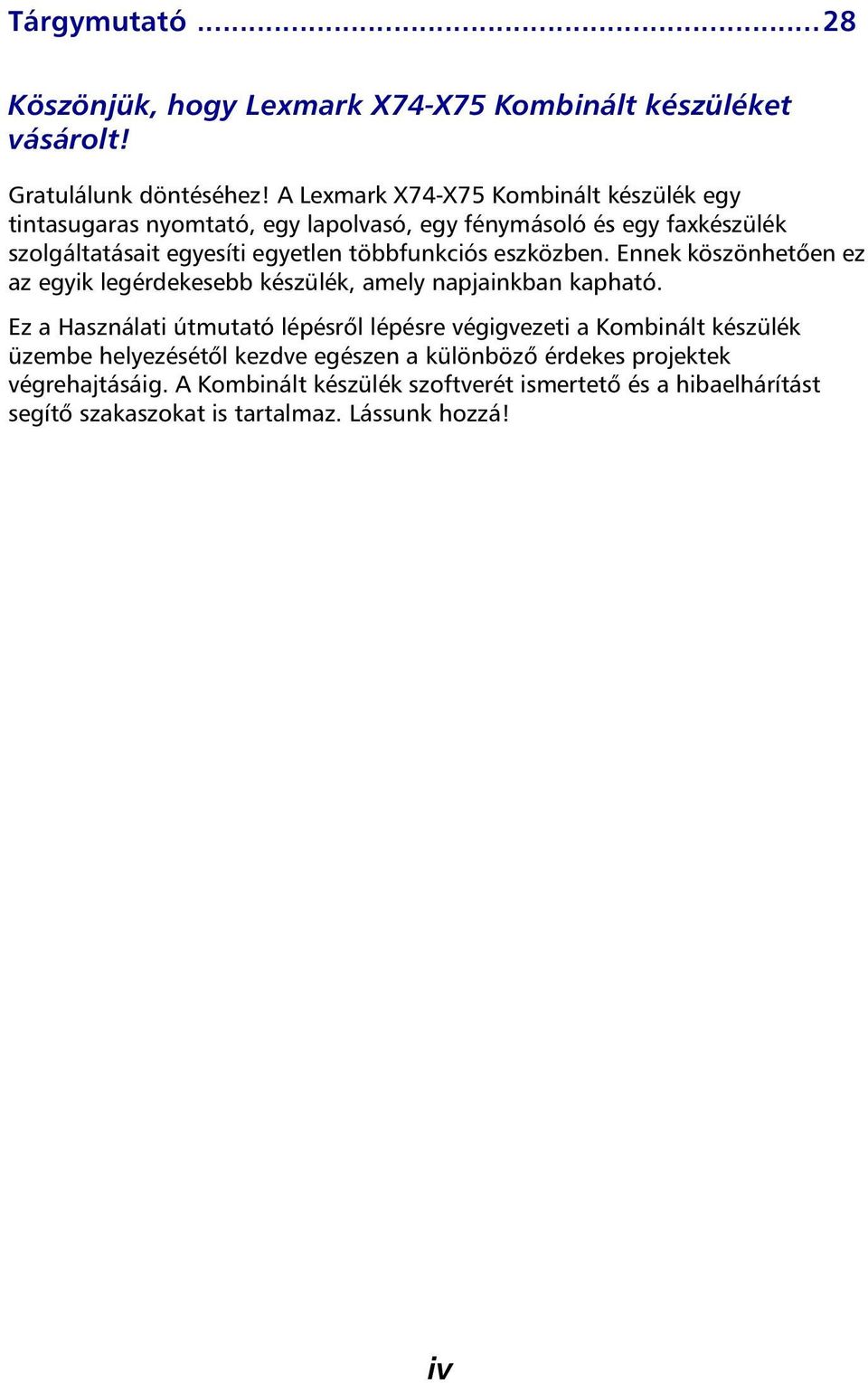

4 Tárgymutató...28 Köszönjük, hogy Lexmark X74-X75 Kombinált készüléket vásárolt! Gratulálunk döntéséhez! A Lexmark X74-X75 Kombinált készülék egy tintasugaras nyomtató, egy lapolvasó, egy fénymásoló és egy faxkészülék szolgáltatásait egyesíti egyetlen többfunkciós eszközben. Ennek köszönhetően ez az egyik legérdekesebb készülék, amely napjainkban kapható. Ez a Használati útmutató lépésről lépésre végigvezeti a Kombinált készülék üzembe helyezésétől kezdve egészen a különböző érdekes projektek végrehajtásáig. A Kombinált készülék szoftverét ismertető és a hibaelhárítást segítő szakaszokat is tartalmaz. Lássunk hozzá! iv

5 Megismerkedés a Kombinált készülékkel A Kombinált készülék üzembe helyezése Ha eddig még nem tette meg, a Kombinált készülékhez mellékelt üzembe helyezési útmutató lépései szerint helyezze üzembe a készüléket és telepítse a szoftvert. Ha problémákkal találkozik a folyamat során, az Üzembe helyezéssel kapcsolatos hibaelhárítás című részben talál segítséget (19. oldal). A Kombinált készülék részei Papírvezető Tolja a papír széléhez, hogy az adagolás megfelelően történhessen. Papírtartó Húzza ki, amikor papírt tölt a Kombinált készülékbe. Kezelőpanel Az itt található gombokkal vezérelheti a Kombinált készüléket (az egyes gombok részletes ismertetése: 2. oldal). Elülső fedél Fel kell nyitni, hogy dokumentumot helyezhessen a lapolvasó üvegére. Papírkimeneti tálca Húzza ki, hogy felfogja a Kombinált készülékből kijövő papírt. Lapolvasó egység Ha felnyitja, hozzáfér a nyomtatópatronokhoz. 1

6 USB kábel csatlakozója Tápegység A tápegység tetején ezüstszínű fémérintkezők vannak. USB kábel A kezelőpanel használata A Kombinált készüléken kezelőpanel is található, amely lehetővé teszi a beolvasás és a másolás gombnyomással történő vezérlését. Be/kikapcsolás jelzőlámpa Jelzi, hogy be van-e kapcsolva a Kombinált készülék. Papírbetöltés gomb Betölti a papírt a Kombinált készülékbe. Nyomja meg, ha villog az Állapot jelzőfény. Be/kikapcsolás gomb A Kombinált készülék ki- és bekapcsolására szolgál. Állapot jelzőlámpa Ha villog, azt jelzi, hogy kifogyott a papír a Kombinált készülékből, vagy valamilyen más probléma van vele. Scan (Beolvasás) gomb Automatikusan elindítja a beolvasást, és megnyitja a Kombinált készülék vezérlőközpontját (lásd: 6. oldal). Color Copy (Színes másolat) gomb Színes másolatkészítés elindítására szolgál (csak akkor működik, ha be van kapcsolva a számítógép). Black Copy (Fekete másolat) gomb Fekete-fehér másolatkészítés elindítására szolgál (csak akkor működik, ha be van kapcsolva a számítógép). 2

7 A szoftver bemutatása A Kombinált készülék szoftvere három fő összetevőből áll: A Nyomtatás tulajdonságai párbeszédpanel (nyomtatás) A Lexmark X74-X75 kombinált készülék vezérlőközpontja (lapolvasás, másolás, faxolás) A Lexmark X74-X75 Megoldásközpont (hibaelhárítás, karbantartás és patronrendelési információk) Noha mindegyik összetevőnek megvan a saját funkciója, együttműködésük eredményezi a Kombinált készülék optimális működését. A Nyomtatás tulajdonságai párbeszédpanel használata A Nyomtatás tulajdonságai párbeszédpanel segítségével vezérelhető a Kombinált készülék nyomtatási funkciója. A Nyomtatás tulajdonságai párbeszédpanelen módosíthatja a beállításokat az éppen elvégzett feladatnak megfelelően. A Nyomtatás tulajdonságai párbeszédpanel szinte minden programból megnyitható: 1 Nyissa meg a program Fájl menüjét. 2 Kattintson a Nyomtatás parancsra. 3 A Nyomtatás párbeszédpanelen kattintson a Tulajdonságok, Beállítások vagy Beállítás gombra (az alkalmazástól függően). Megjelenik a Nyomtatás tulajdonságai párbeszédpanel. Megjegyzés: Vannak alkalmazások, amelyekből másképpen nyílik meg a Nyomtatás tulajdonságai párbeszédpanel. 3

8 A Nyomtatás tulajdonságai párbeszédpanel megnyitása után megjelenik a Minőség/Másolat lap, valamint a Művelet... menü. Nyomtatás tulajdonságai Minőség/Másolat lap és a Művelet... menü Nyomtatás tulajdonságai panel lapjai A Minőség/ Másolat, a Papírbeállítás és a Nyomtatási elrendezés lapon adhatja meg a nyomtató beállításait. Művelet... menü Ebből az egyszerűen használható menüből többek között fényképeket, szalagcímeket, borítékokat, posztereket nyomtathat. A Művelet... menü A Művelet... menü automatikusan megjelenik a Nyomtatás tulajdonságai párbeszédpanel megnyitásakor. Számos varázslót tartalmaz, amelyek segítséget nyújtanak ahhoz, hogy pontosan az adott nyomtatási projekthez igazíthassa a nyomtató beállításait. Ha teljes egészében szeretné látni a Nyomtatási tulajdonságok párbeszédpanelt, zárja be a menüt. 4

9 A Nyomtatás tulajdonságai párbeszédpanel lapjai A nyomtató minden beállítása megtalálható a Nyomtatás tulajdonságai párbeszédpanel három fő lapján: a Minőség/Másolat lapon, a Papírbeállítás lapon és a Nyomtatási elrendezés lapon. Ezen a lapon: Minőség/Másolat Papírbeállítás Nyomtatási elrendezés Ezek a beállítások módosíthatók: Minőség/Sebesség - Kiválaszthatja az igényei szerinti Minőség/ Sebesség beállítást. Minél jobb minőséget választ, annál nagyobb a felbontás, de annál lassabb a nyomtatás. Több példány - Beállíthatja, hogyan nyomtasson a Kombinált készülék több példányt egyetlen nyomtatási feladatból. Színes képek nyomtatása fekete-fehérben - Ezzel a beállítással fekete-fehérben nyomtathatja ki a képernyőn színesben megjelenő képeket. Papírtípus - Itt a papír típusát adhatja meg. Papírméret - Itt a papír méretét adhatja meg. Tájolás - Itt a dokumentum tájolását adhatja meg. Elrendezés - Itt megadhatja, hogy milyen elrendezéssel kívánja kinyomtatni a dokumentumot. Kétoldalas nyomtatás - Akkor jelölje be ezt a jelölőnégyzetet, ha a papírlap mindkét oldalára szeretne nyomtatni. Megjegyzés: Ha többet szeretne megtudni a képernyőn látható valamelyik beállításról, kattintson rá a jobb gombbal, és válassza ki a Mi ez? parancsot. Beállítások mentése menü A Beállítások mentése menüben nevet adhat a Nyomtatás tulajdonságai panelen éppen érvényben lévő beállításoknak, és elmentheti őket későbbi használatra. Összesen öt darab egyéni konfigurációs beállítást menthet el. Lehetőségek menü A Lehetőségek menüben a Minőségbeállítások, a Stílusbeállítások, és a Nyomtatási állapot beállításai módosíthatók. Ha további tájékoztatásra van szüksége ezekről a beállításokról, nyissa meg a menüből a Minőségbeállítások, Stílusbeállítások vagy Nyomtatási állapot beállításai párbeszédpanelt, majd kattintson a panelen lévő Súgó gombra. A Beállítások menü a Lexmark Megoldásközpont (lásd 9. oldal) különböző elemeire, illetve a szoftver verzióadataira mutató hivatkozásokat is tartalmaz. 5

10 A Lexmark Kombinált készülék vezérlőközpontjának használata A Lexmark Kombinált készülék vezérlőközpontja az a szoftver, amely módot ad a dokumentumok beolvasására, lemásolására és elfaxolására. Különböző helyekről is meg lehet nyitni a Kombinált készülék vezérlőközpontját: A Start menüből - Kattintson a Start Programok Lexmark X74-X75 Lexmark Kombinált készülék vezérlőközpontja parancsra. Az asztali ikonnal - kattintson duplán a Lexmark X74-X75 Kombinált készülék vezérlőközpontja ikonra. A kezelőpanelről - nyomja meg a Scan (Beolvasás) gombot. További információ a kezelőpanel használatáról: 2. oldal. A Kombinált készülék vezérlőközpontjának megnyitása után a Kombinált készülék főoldala jelenik meg. Kombinált készülék vezérlőközpontja Kombinált készülék főoldala 6

11 A Kombinált készülék főoldala A Kombinált készülék főoldala négy fő részből áll. A Beolvasás, a Másolás, a Kreatív feladatok és az Előkép területből. Erről a területről: Ezt hajthatja végre: Beolvasás... Kiválaszthatja azt a programot, amelybe elküldi a beolvasott képet. Kiválaszthatja, hogy milyen típusú képet olvas be. Kiválaszthatja, hogy mire fog szolgálni a beolvasott anyag. Megjegyzés: Ha rákattint a Lásd További beolvasási beállítások elemre, megjelenik az összes beállítás. Másolás... Kiválaszthatja a másolatok mennyiségét és színét. Kiválaszthatja a másolatok minőségét. Módosíthatja a beolvasott terület méretét. Világosabbra vagy sötétebbre állíthatja a másolatokat. Kicsinyített vagy nagyított másolatokat készíthet. Megjegyzés: Ha rákattint a Lásd További másolási beállítások elemre, megjelenik az összes beállítás. Kreatív feladatok... Előképterület Különböző érdekes kreatív ötletek közül választhat. Lekicsinyítheti vagy felnagyíthatja a képeket. Poszter formájában nyomtathatja ki a képeket. Elküldheti ben a képeket barátainak. Fényképszerkesztő segítségével módosíthatja a képeket. Módosíthatja az optikai karakterfelismeréssel (OCR) beolvasott dokumentumokban található szöveget. És ez még közel sem minden! Előkép beolvasása - Egérrel kijelölheti az előképen a beolvasandó területet. Nyomtatás/Másolás előképe - Megtekintheti a kinyomtatni vagy másolni kívánt anyag előképét. Megjegyzés: Ha további információra van szüksége ezzel az oldallal kapcsolatban, kattintson a képernyő jobb felső sarkában látható Súgó gombra. 7

12 Mentett képek megtekintése oldal A Mentett képek megtekintése oldalon a számítógépre mentett képekkel lehet műveleteket végrehajtani. A Mentett képek megtekintése oldal három részből áll. Erről a területről: Megnyitás a következővel... Ezt hajthatja végre: Kiválaszthatja azt a programot, amelybe elküldi a mentett képet. Másolat nyomtatása... Kiválaszthatja a másolatok mennyiségét és színét. Kiválaszthatja a másolatok minőségét. Kicsinyített vagy nagyított másolatokat készíthet. Megjegyzés: Ha rákattint a Lásd További másolási beállítások elemre, megjelenik az összes beállítás. Kreatív feladatok... Különböző érdekes kreatív ötletek közül választhat. Lekicsinyítheti vagy felnagyíthatja a képeket. Poszter formájában nyomtathatja ki a képeket. Elküldheti ben a képeket barátainak. Fényképszerkesztő segítségével módosíthatja a képeket. Módosíthatja az optikai karakterfelismeréssel (OCR) beolvasott dokumentumokban található szöveget. És ez még közel sem minden! Megjegyzés: Ha további információra van szüksége ezzel az oldallal kapcsolatban, kattintson a képernyő jobb felső sarkában látható Súgó gombra. Karbantartás és hibaelhárítás oldal A Karbantartás és hibaelhárítás oldal a Lexmark webhelyére mutató közvetlen hivatkozásokat tartalmaz. A következő szakasz tartalmaz további tájékoztatást a Lexmark Megoldásközpont használatáról. Megjegyzés: Ha további információra van szüksége ezzel az oldallal kapcsolatban, kattintson a képernyő jobb felső sarkában látható Súgó gombra. 8

13 A Lexmark Megoldásközpont használata A Lexmark Megoldásközpont sok hasznos információt tartalmaz. Ha meg szeretné nyitni a Lexmark Megoldásközpontot, kattintson a Start Programok Lexmark X74-X75 Lexmark X74-X75 Megoldásközpont parancsra. A Lexmark Megoldásközpont megnyitása után megjelenik a Nyomtató állapota lap. Lexmark Megoldásközpont Nyomtató állapota lap A nyomtató állapota Tintaszintek A Lexmark Megoldásközpontban hat panellap található: a Nyomtató állapota, az Útmutató, a Hibaelhárítás, a Karbantartás, a Kapcsolattartási információk és az Egyebek lap. Ezen a lapon: Nyomtató állapota (Fő párbeszédpanel) Ezt hajthatja végre: Megtekintheti a Kombinált készülék állapotát. Ha például éppen egy dokumentumot nyomtat a Kombinált készülék, akkor az állapota Nyomtatás folyamatban. Megtekintheti a nyomtatópatronokban lévő tinta mennyiségét. Útmutató Megismerkedhet a Kombinált készülék alapfunkcióinak (például a kezelőpanelnek és a Lexmark Kombinált készülék vezérlőközpontjának) használatával. Megtudhatja, hol találja és hogyan módosíthatja a beállításokat. Megismerkedhet a beolvasás, a fénymásolás, a faxolás és a nyomtatás módjával. Megtudhatja, hogyan készíthet különböző érdekes munkákat a Kombinált készülék segítségével. Hibaelhárítás Tanácsokat kaphat az aktuális állapottal kapcsolatban. Megoldhatja a Lexmark Kombinált készülékhez kapcsolódó problémákat. 9

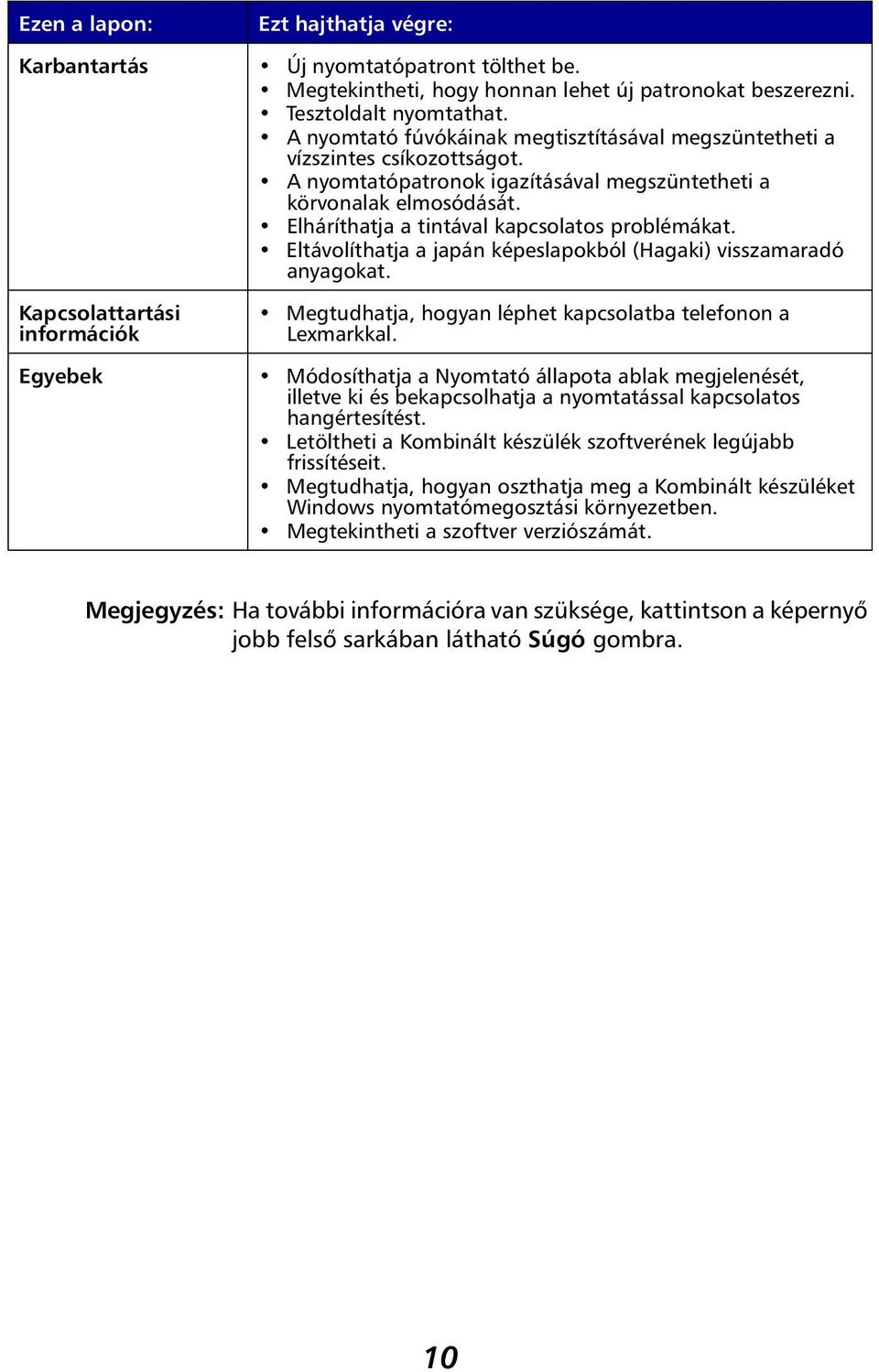

14 Ezen a lapon: Ezt hajthatja végre: Karbantartás Új nyomtatópatront tölthet be. Megtekintheti, hogy honnan lehet új patronokat beszerezni. Tesztoldalt nyomtathat. A nyomtató fúvókáinak megtisztításával megszüntetheti a vízszintes csíkozottságot. A nyomtatópatronok igazításával megszüntetheti a körvonalak elmosódását. Elháríthatja a tintával kapcsolatos problémákat. Eltávolíthatja a japán képeslapokból (Hagaki) visszamaradó anyagokat. Kapcsolattartási információk Megtudhatja, hogyan léphet kapcsolatba telefonon a Lexmarkkal. Egyebek Módosíthatja a Nyomtató állapota ablak megjelenését, illetve ki és bekapcsolhatja a nyomtatással kapcsolatos hangértesítést. Letöltheti a Kombinált készülék szoftverének legújabb frissítéseit. Megtudhatja, hogyan oszthatja meg a Kombinált készüléket Windows nyomtatómegosztási környezetben. Megtekintheti a szoftver verziószámát. Megjegyzés: Ha további információra van szüksége, kattintson a képernyő jobb felső sarkában látható Súgó gombra. 10

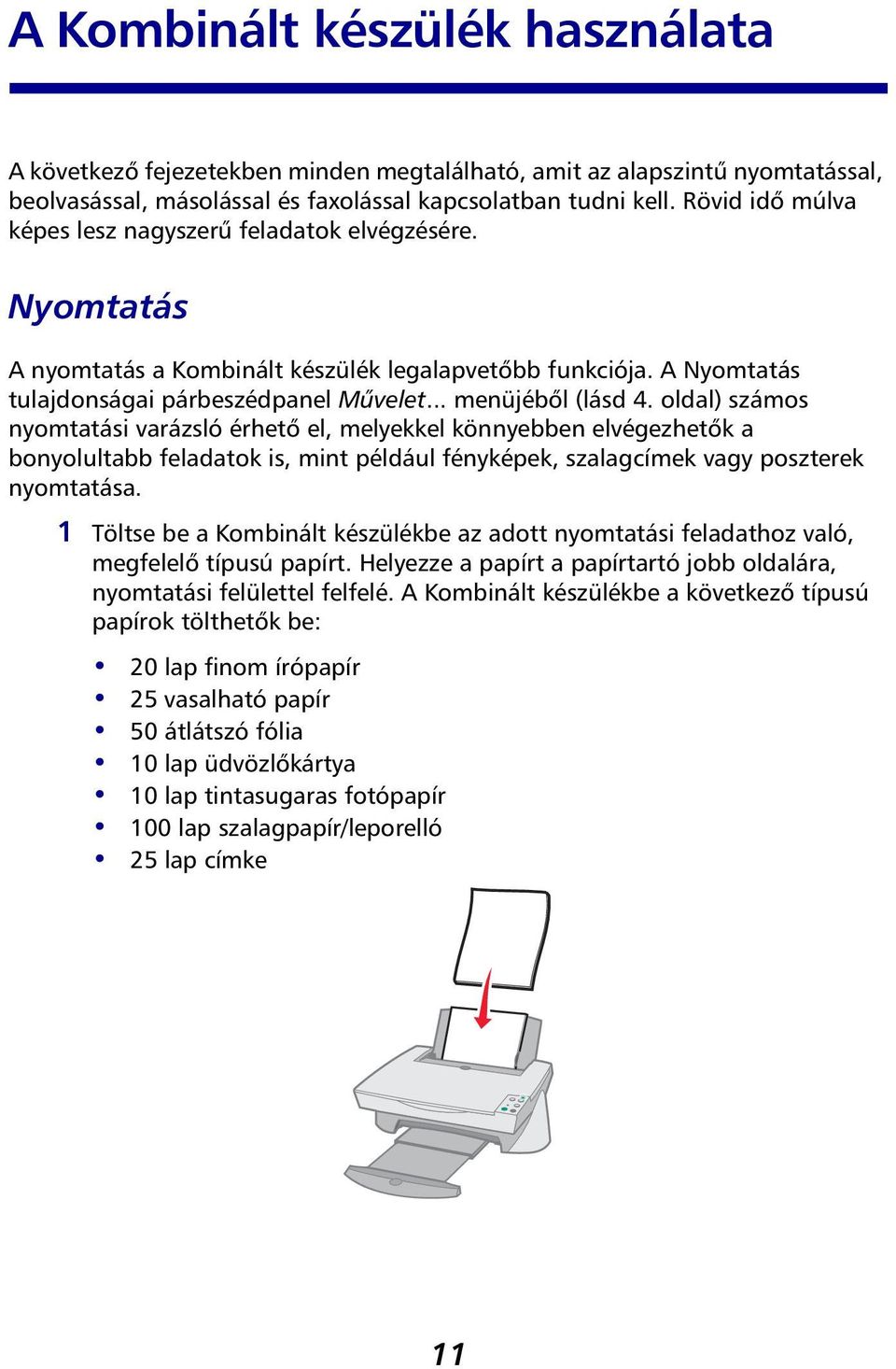

15 A Kombinált készülék használata A következő fejezetekben minden megtalálható, amit az alapszintű nyomtatással, beolvasással, másolással és faxolással kapcsolatban tudni kell. Rövid idő múlva képes lesz nagyszerű feladatok elvégzésére. Nyomtatás A nyomtatás a Kombinált készülék legalapvetőbb funkciója. A Nyomtatás tulajdonságai párbeszédpanel Művelet... menüjéből (lásd 4. oldal) számos nyomtatási varázsló érhető el, melyekkel könnyebben elvégezhetők a bonyolultabb feladatok is, mint például fényképek, szalagcímek vagy poszterek nyomtatása. 1 Töltse be a Kombinált készülékbe az adott nyomtatási feladathoz való, megfelelő típusú papírt. Helyezze a papírt a papírtartó jobb oldalára, nyomtatási felülettel felfelé. A Kombinált készülékbe a következő típusú papírok tölthetők be: 20 lap finom írópapír 25 vasalható papír 50 átlátszó fólia 10 lap üdvözlőkártya 10 lap tintasugaras fotópapír 100 lap szalagpapír/leporelló 25 lap címke 11

16 2 Tolja a papírvezetőt a papír bal széléhez. 3 Ellenőrizze, hogy a Kombinált készülék be van-e kapcsolva és kap-e áramot. 4 Az alkalmazás Fájl menüjében kattintson a Nyomtatás parancsra. 5 A Nyomtatás párbeszédpanelen kattintson a Tulajdonságok, Beállítások vagy Beállítás gombra (az alkalmazástól függően). Megjelenik a Nyomtatás tulajdonságai párbeszédpanel. 6 Ha a kívánt nyomtatási feladat megtalálható a Művelet menüben, válassza ki, és kövesse a képernyőn megjelenő utasításokat; ellenkező esetben kattintson a menü alján lévő Bezárás parancsra. 7 Ugorjon a Minőség/Másolat lapra, és adja meg a Minőség/Sebesség beállítást, valamint a példányszámot. Ha a képernyőn látható valamelyik beállításról többet szeretne megtudni, kattintson rá a jobb gombbal, és válassza ki a Mi ez? parancsot. Minőség/Sebesség beállítások Másolási beállítások 12

17 8 Ugorjon a Papírbeállítás lapra, és válassza ki a kívánt papírtípust, papírméretet és tájolást. Ha a képernyőn látható valamelyik beállításról többet szeretne megtudni, kattintson rá a jobb gombbal, és válassza ki a Mi ez? parancsot. Papírtípus beállítása Papírméret beállítása Tájolás beállítása 9 Ugorjon a Nyomtatási elrendezés lapra, és adja meg az elrendezéssel és a kétoldalas nyomtatással kapcsolatos beállításokat. Ha a képernyőn látható valamelyik beállításról többet szeretne megtudni, kattintson rá a jobb gombbal, és válassza ki a Mi ez? parancsot. Elrendezés beállítása Kétoldalas nyomtatás beállítása 10 Miután a Nyomtatás tulajdonságai párbeszédpanelen megadta az összes kívánt beállítást, kattintson a képernyő alján lévő OK gombra, és térjen vissza a Nyomtatás párbeszédpanelhez. 11 A feladat befejezéséhez kattintson a Nyomtatás gombra. 13

18 Beolvasás Vannak olyan fényképei, képeslapjai vagy más anyagai, amelyeket szeretne a számítógépbe beolvasni? A következő lépések ismertetik, hogyan lehet a lapolvasóval a képeket beolvasni és elmenteni, hogy azok a kedvelt számítógépes programokban felhasználhatók legyenek. 1 Nyissa fel a Kombinált készülék elülső fedelét. 2 Helyezze a beolvasandó dokumentumot az üveglapra a képet tartalmazó oldalával lefelé. A dokumentum képet tartalmazó oldalának bal felső sarkát igazítsa a nyílhoz. 3 Zárja be az elülső fedelet. 4 Nyissa meg a Lexmark Kombinált készülék vezérlőközpontját (lásd 6. oldal). Megjelenik a Kombinált készülék vezérlőközpontjának főoldala. 5 Kattintson a Kombinált készülék vezérlőközpontjának jobb felső sarkában található Előkép gombra. Az előképterületen megjelenik a beolvasott kép. 6 Az egérmutató húzásával az előképen jelölje ki a beolvasni kívánt területet. 7 A Kombinált készülék vezérlőközpontja főoldalának Beolvasás... részén lévő Lásd További beolvasási beállítások hivatkozásra kattintva ellenőrizheti és módosíthatja az adott feladatra vonatkozó alapvető beolvasási beállításokat. 14

19 8 A Beolvasott kép küldése a következőbe: legördülő menüből válassza ki azt a programot, amelybe a beolvasott képet el szeretné küldeni, vagy kattintson a Kreatív feladatok részben lévő hivatkozásra a projektek listájának megjelenítéséhez. Előkép gomb Kattintson ide a kép előképének megtekintéséhez. Beolvasási beállítások A beolvasott dokumentumra vonatkozó beállítások megadása. Előképterület Előkép megtekintése és a beolvasandó terület kijelölése. 9 Ha a beolvasott képet egy szoftverprogramnak küldi el, kattintson a Beolvasás gombra. Ha a Kreatív feladatok menüt használja, kövesse a képernyőn megjelenő utasításokat. Másolás Fénymásolatot kell készítenie? A Lexmark Kombinált készülék vezérlőközpontjával egyszerűen lehet másolni. A következő lépések ismertetik, hogyan készíthető fekete-fehér, szürkeárnyalatos és színes másolat. 1 Nyissa fel a Kombinált készülék elülső fedelét. 15

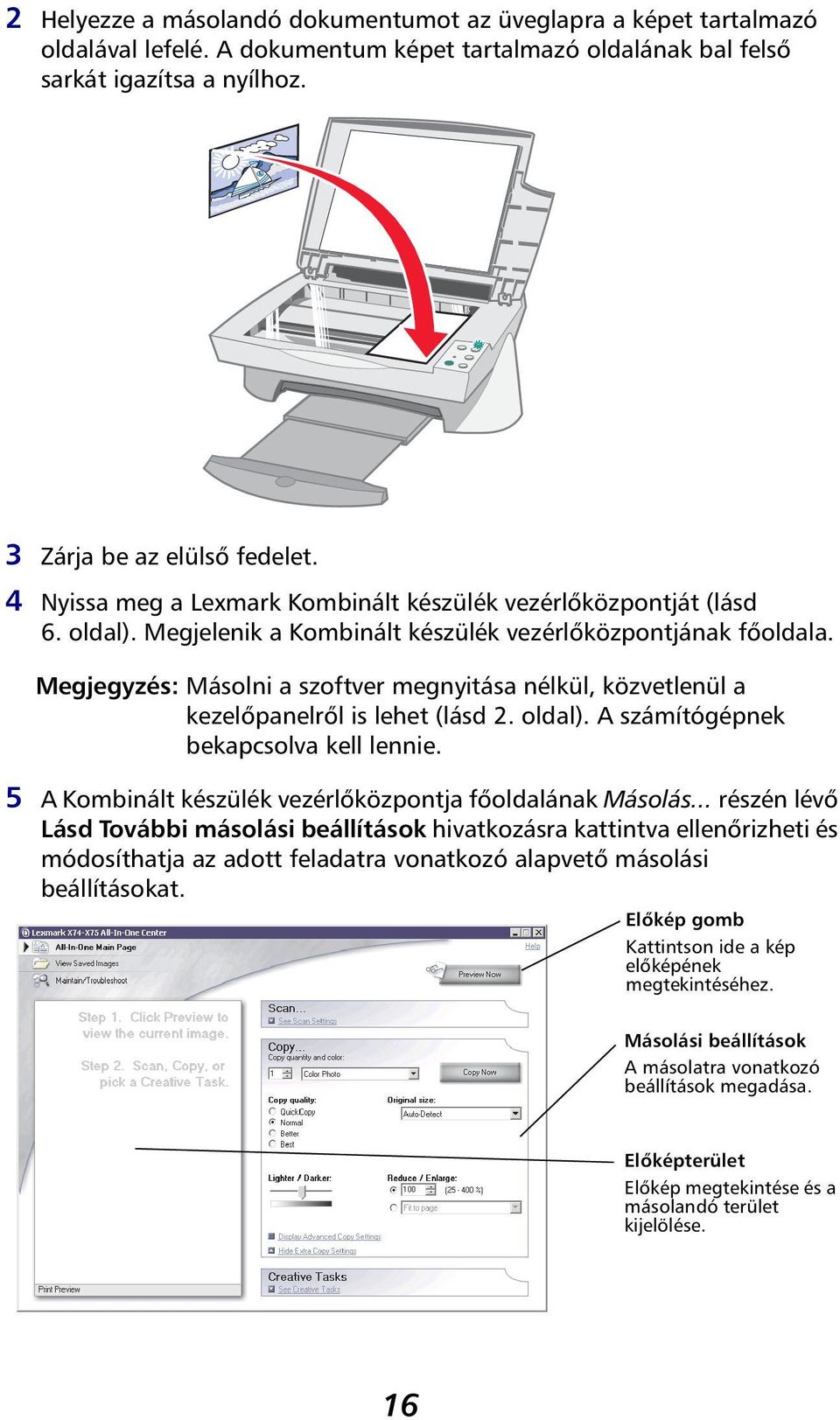

20 2 Helyezze a másolandó dokumentumot az üveglapra a képet tartalmazó oldalával lefelé. A dokumentum képet tartalmazó oldalának bal felső sarkát igazítsa a nyílhoz. 3 Zárja be az elülső fedelet. 4 Nyissa meg a Lexmark Kombinált készülék vezérlőközpontját (lásd 6. oldal). Megjelenik a Kombinált készülék vezérlőközpontjának főoldala. Megjegyzés: Másolni a szoftver megnyitása nélkül, közvetlenül a kezelőpanelről is lehet (lásd 2. oldal). A számítógépnek bekapcsolva kell lennie. 5 A Kombinált készülék vezérlőközpontja főoldalának Másolás... részén lévő Lásd További másolási beállítások hivatkozásra kattintva ellenőrizheti és módosíthatja az adott feladatra vonatkozó alapvető másolási beállításokat. Előkép gomb Kattintson ide a kép előképének megtekintéséhez. Másolási beállítások A másolatra vonatkozó beállítások megadása. Előképterület Előkép megtekintése és a másolandó terület kijelölése. 16

21 6 Ha az előképet és a másolási beállításokat megfelelőnek találja, kattintson a Másolás gombra. Megjegyzés: Lehetőség van a kép kicsinyítésére és nagyítására is. Ha a másolni kívánt dokumentum az üres papír méreténél nagyobb, a képet lekicsinyítheti, hogy elférjen a papíron. Ha viszont a másolni kívánt dokumentum nagyon kis méretű, felnagyíthatja. Faxolás Faxot kell küldenie? A Kombinált készülék ebben is segítségére lesz. A következő lépések ismertetik, hogyan kell faxot küldeni a számítógép modemje segítségével. 1 Nyissa fel a készülék elülső fedelét. 2 Helyezze a faxolni kívánt dokumentumot az üveglapra a képet tartalmazó oldalával lefelé. A dokumentum képet tartalmazó oldalának bal felső sarkát igazítsa a nyílhoz. 3 Zárja be az elülső fedelet. 4 Nyissa meg a Lexmark Kombinált készülék vezérlőközpontját (lásd 6. oldal). 5 A Kombinált készülék vezérlőközpontja főoldalának Kreatív feladatok részén kattintson a Faxolás a számítógép modemjével hivatkozásra. 6 Kövesse a képernyőn megjelenő utasításokat. 17

22 Hibaelhárítás Ez a szakasz a Kombinált készülék használata során esetlegesen jelentkező problémák elhárításához nyújt segítséget. A Lexmark Megoldásközpontban további hibaelhárítási információk is találhatók. További információ a Lexmark Megoldásközpont elérésével kapcsolatban: 9. oldal. Hibaelhárítási feladatlista Mielőtt hozzálátna a probléma megoldásához, ellenőrizze a következőket: Csatlakoztatva van a tápegység a Kombinált készülékhez és a konnektorhoz is? A Kombinált készülék és a számítógép is be van kapcsolva? Megfelelően van csatlakoztatva az USB kábel a Kombinált készülékhez és a számítógéphez is? Eltávolította a címkét és az átlátszó szalagot mindkét patron hátuljáról és aljáról (az üzembe helyezési útmutató tartalmaz további tájékoztatást)? Jól be van helyezve a fekete patron a jobb oldali, a színes patron pedig a bal oldali patrontartóba? Helyesen van betöltve a papír? Ne tolja be a papírt túl mélyen a nyomtatóba. Helyesen telepítette a nyomtatószoftvert? A részletes utasítások az üzembe helyezési útmutatóban találhatók. 18

23 Az üzembe helyezéssel kapcsolatos hibaelhárítás Ez a szakasz a készülék üzembe helyezése során tapasztalható problémák elhárításához nyújt segítséget. Nem gyulladt ki a be/kikapcsolás jelzőfény Ellenőrizze a tápegység csatlakoztatását. Nyomja meg a Be/kikapcsolás gombot a kezelőpanelen. Nem készült el az igazítási lap Győződjön meg róla, hogy eltávolította a címkét és az átlátszó szalagot mindkét patron hátuljáról és aljáról. A nyomtatópatronok behelyezésére vonatkozó részletes utasítások az üzembe helyezési útmutatóban találhatók. Jól be van helyezve a fekete patron a jobb oldali, a színes patron pedig a bal oldali patrontartóba? Győződjön meg róla, hogy helyesen töltötte be a papírt, és nem tolta be túl mélyen a Kombinált készülékbe. Semmi sem történik a Kombinált készülék CD-lemezének behelyezése után Kattintson duplán az asztalon lévő Sajátgép ikonra, majd kattintson duplán a CD-ROM-meghajtó ikonra. 19

24 Úgy látszik, nem települt teljesen a szoftver Előfordulhat, hogy hiba történt a szoftver telepítése során. Próbálja meg a következőt: 1 Ha Windows 98, Windows Me vagy Windows 2000 operációs rendszert használ, kattintson a Start Beállítások Vezérlőpult parancsra. Ha a Windows XP rendszert használja, kattintson a Start Vezérlőpult Teljesítmény és karbantartás parancsra. 2 Kattintson duplán a Rendszer ikonra. 3 Ha Windows 98/Me rendszert használ, kattintson az Eszközkezelő fülre. Ha Windows 2000 vagy Windows XP rendszert használ, kattintson a Hardver fülre, majd az Eszközkezelő gombra. 4 Keresse meg az Egyéb eszközök kategóriát. Ha itt látható bármiféle Lexmark eszköz, jelölje ki, majd nyomja meg a Törlés billentyűt. Megjegyzés: Az Egyéb eszközök kategória csak akkor látható, ha ismeretlen eszközök találhatók a számítógépben. Ne töröljön egyetlen olyan Lexmark eszközt sem, amelyik nem az Egyéb eszközök kategóriában található. 5 Helyezze be a CD-t és telepítse újra a szoftvert. Ne indítsa újra a számítógépet. 20

25 Nem kommunikál a Kombinált készülék a számítógéppel Húzza ki, majd dugja vissza a helyére az USB kábel mindkét végét (az üzembe helyezési útmutatóban talál részletes útmutatást). Húzza ki a konnektorból a Kombinált készüléket, majd csatlakoztassa újra a tápkábelt a készülékhez (az üzembe helyezési útmutatóban talál részletes útmutatást). Dugja vissza a konnektorba a Kombinált készülék tápkábelét, majd kapcsolja be a készüléket. Indítsa újra a számítógépet. Ha ezzel nem oldódott meg a probléma, lásd: A szoftver eltávolítása és újratelepítése, 25. oldal. Nyomtatással kapcsolatos hibaelhárítás Lassan nyomtat a Kombinált készülék Zárjon be minden programot, amit éppen nem használ. Lehet, hogy kevés a memória. Ha szükséges, állítsa át a Nyomtató tulajdonságai panelen lévő Minőség/Sebesség beállítást a Normál vagy a Gyors nyomtatás értékre. További információ: 5. oldal. Próbáljon meg egy kisebb fájlt kinyomtatni. Előfordulhat, hogy nagyon nagy fájlokat nem tud kinyomtatni, ha kevés a számítógépben a memória. Lehetőség szerint vásároljon több memóriát a számítógépbe. Megjegyzés: Ha 300 dpi-nél nagyobb felbontással olvasott be fényképet a Kombinált készülékkel, előfordulhat, hogy a fájl olyan nagy lett, hogy nem lehet kinyomtatni. 21

26 Elakadt a papír a Kombinált készülékben A képernyőn megjelenő utasítások szerint távolítsa el az elakadt papírt. Feltétlenül tintasugaras nyomtatóhoz készült papírt használjon. Az ajánlott papírok felsorolása: 11. oldal. Ügyeljen a papír helyes behelyezésére. További információ: 11. oldal. Ügyeljen rá, hogy a papírvezető érintkezzen a papír bal szélével. További részletek: 12. oldal. A nyomtatás túl sötét vagy elmosódott Vegye el a papírt, amikor kijön a nyomtatóból, és kézbevétel előtt hagyja a tintát megszáradni. Módosítsa a Minőség/Sebesség beállítást a Nyomtatás tulajdonságai panelen (lásd: 5. oldal). A Jobb és a Legjobb Minőség/Sebesség beállítás elmaszatolódást okozhat, ha normál papírt használ. A Normál beállítás megoldhatja a problémát. Fogazottak a függőleges vonalak, nem simák az objektumok szegélyei Módosítsa a Minőség/Sebesség beállítást a Nyomtatás tulajdonságai panelen (lásd: 5. oldal). A Jobb és a Legjobb beállítás eredményezi a legjobb minőségű nyomtatást. Igazítsa a nyomtatópatronokat. Ha rosszul vannak beállítva a nyomtatópatronok, nem lesznek egyenesek a függőleges vonalak. A nyomtatópatronok igazítása: 1 Nyissa meg a Lexmark Megoldásközpontot (lásd: 9. oldal). 2 Kattintson a Karbantartás lapon található Igazítás a körvonalak elmosódásának megszüntetése érdekében elemre. 22

27 Fehér vonalak jelennek meg a grafikákban vagy az egyszínű fekete területeken Tisztítsa meg a nyomtatópatron fúvókáit. Ha hosszabb ideig nem használja a Kombinált készüléket, az azt eredményezheti, hogy beszáradnak a nyomtatópatron fúvókái. A fúvókák tisztítása: 1 Nyissa meg a Lexmark Megoldásközpontot (lásd: 9. oldal). 2 Kattintson a Karbantartás lapon található Tisztítás a vízszintes csíkok eltüntetése érdekében elemre. A beolvasáshoz, másoláshoz és faxoláshoz kapcsolódó hibák elhárítása Hosszú ideig tart a beolvasás, vagy a beolvasott képnek valamelyik programban való használata, esetleg ilyenkor lefagy a számítógép Csökkentse a beolvasás felbontását. A beolvasás felbontása távolról sem azonos a nyomtatás felbontásával, általában jóval kisebbre szokás állítani. Már 300 dpi-s beolvasási felbontással is kiváló minőségű munkát lehet végezni. A beolvasási felbontás módosítása: 1 Nyissa meg a Lexmark Kombinált készülék vezérlőközpontját (lásd 9. oldal). 2 A Beolvasás... területen kattintson a Lásd További beolvasási beállítások elemre. 3 Kattintson a Speciális beolvasási beállítások megjelenítése elemre. 4 A Speciális beolvasási beállítások panel Beolvasás lapján adjon meg 300 dpi-s vagy annál kisebb felbontást. 23

28 Nem sikerült a beolvasás Előfordulhat, hogy hiba történt a szoftver telepítése során. Próbálja meg a következőt: 1 Ha Windows 98, Windows Me vagy Windows 2000 operációs rendszert használ, kattintson a Start Beállítások Vezérlőpult parancsra. Ha a Windows XP rendszert használja, kattintson a Start Vezérlőpult Teljesítmény és karbantartás parancsra. 2 Kattintson duplán a Rendszer ikonra. 3 Ha Windows 98/Me rendszert használ, kattintson az Eszközkezelő fülre. Ha Windows 2000 vagy Windows XP rendszert használ, kattintson a Hardver fülre, majd az Eszközkezelő gombra. 4 Keresse meg az Egyéb eszközök kategóriát. Ha itt látható bármiféle Lexmark eszköz, jelölje ki, majd nyomja meg a Törlés billentyűt. Megjegyzés: Az Egyéb eszközök kategória csak akkor látható, ha ismeretlen eszközök találhatók a számítógépben. Ne töröljön egyetlen olyan Lexmark eszközt sem, amelyik nem az Egyéb eszközök kategóriában található. 5 Helyezze be a CD-t és telepítse újra a szoftvert. Ne indítsa újra a számítógépet. Lemaradt a papírról a másolat széle Ha a kezelőpanel Color Copy (Színes másolat) gombjával készítette a másolatot, próbálja meg a Lexmark Kombinált készülék vezérlőközpontjával, és módosítsa az Eredeti méret beállítást: 1 Nyissa meg a Lexmark Kombinált készülék vezérlőközpontját (lásd 6. oldal). 2 Ellenőrizze a Másolás... területen, hogy az Eredeti méret mezőnél az Automatikus észlelés beállítás van-e érvényben. 24

29 Nem működik a kezelőpanel másológombja Ellenőrizze, hogy az utasításoknak megfelelően végbement-e a szoftver telepítése (lásd az üzembe helyezési útmutatót). Csak akkor működik a másoló, ha telepítve van a szoftver. Ellenőrizze, hogy be van-e kapcsolva a számítógép. Csak akkor működik a Kombinált készülék, ha be van kapcsolva a számítógép. Nem működik a faxolási funkció Győződjön meg róla, hogy csatlakoztatva van a számítógép a telefonvonalhoz. A fax működéséhez telefon-összeköttetésre van szükség. A szoftver eltávolítása és újratelepítése Ha nem működik helyesen a Kombinált készülék szoftvere, vagy kommunikációs hibára utaló üzenet jelenik meg a Kombinált készülék használatára tett kísérlet alkalmával, lehet, hogy megoldja a problémát, ha eltávolítja, majd újratelepíti a szoftvert. 1 Kattintson a számítógépen a Start Programok Lexmark X74-X75 Lexmark X74-X75 eltávolítása parancsra. Megjegyzés: Ha nem látható a menüben az Eltávolítás parancs, a következő részben talál további tájékoztatást: Úgy látszik, nem települt teljesen a szoftver, 20. oldal. 2 A képernyőn megjelenő utasítások szerint távolítsa el a Kombinált készülék szoftverét. 3 A szoftver újratelepítése előtt indítsa újra a számítógépet. 4 Helyezze be a CD-t, és a képernyőn megjelenő utasítások szerint telepítse a szoftvert. A részletes utasítások az üzembe helyezési útmutatóban találhatók. 25

30 Függelék Elektromos sugárzással kapcsolatos nyilatkozatok A Federal Communications Commission (FCC) megfelelőségi tanúsítványa A Lexmark X74-X75 Kombinált készülék tesztelése során megállapítást nyert, hogy megfelel a B osztályú digitális készülékekre az FCC szabályok 15. részében meghatározott határértékeknek. A működésre az alábbi két kijelentés vonatkozik: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek minden interferenciát el kell viselnie, ideértve az olyan interferenciát is, amely nem kívánt működést okozhat. Az FCC B osztályú határértékeit úgy állapítottuk meg, hogy megfelelő védelmet nyújtsanak a káros interferenciák ellen lakásban lakóhelyen történő használat esetén. Ez a készülék rádiófrekvenciás energiát állít elő, használ és sugározhat, és ha nem az utasításoknak megfelelően helyezik üzembe és használják, akkor káros interferenciával zavarhatja a rádiós kommunikációt. Mindemellett nem garantálható, hogy adott helyzetekben nem fog fellépni interferencia. Ha a készülék a rádió- vagy a televízióvételben káros interferenciát okoz (amely a készülék ki- és bekapcsolásával megállapítható), akkor a felhasználó a következő módszerekkel próbálhatja meg az interferenciát megszüntetni: A vevőantenna elforgatásával vagy áthelyezésével. A nyomtató és a vevőkészülék közti távolság megnövelésével. A nyomtatót és a vevőkészüléket különböző áramkörön lévő konnektorokba kell bedugni. További javaslatokért forduljon eladójához vagy egy szervizszakemberhez. A gyártó nem tehető felelőssé az olyan rádiós és televíziós interferenciáért, amelyet az ajánlottól eltérő kábelek vagy a készülék nem engedélyezett módosításai okoznak. Ha a készüléket nem engedélyezett módon megváltoztatják, akkor a felhasználó elveszheti engedélyét a készülék működtetésére vonatkozóan. A B osztályú elektromágneses interferenciára vonatkozó FCC előírásoknak való megfelelés érdekében USB csatlakoztatáshoz használjon megfelelően árnyékolt és földelt USB kábelt, például Lexmark cikkszámú kábelt. Nem megfelelően árnyékolt és földelt kábelt használata esetén előfordulhat, hogy a termék nem felel meg az FCC előírásainak. Ezen megfelelőségi nyilatkozattal kapcsolatos kérdések a következő címre továbbítandók: Director of Lab Operations Lexmark International, Inc. 740 West New Circle Road Lexington, KY (859) Industry Canada compliance statement This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations. Avis de conformité aux normes d Industrie Canada Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada. Az Európai Közösség (EC) előírásainak való megfelelés Ez a termék megfelel az Európai Közösség 89/336/EEC és 73/23/ EEC védelmi előírásainak, a tagországoknak a meghatározott feszültséghatárok közti működésre tervezett elektromos készülékek elektromágneses kompatibilitására és védelmére vonatkozó harmonizált jogoknak megfelelően. Az előírásoknak való megfelelést igazoló tanúsítványt a Lexmark International, S.A., Boigny, Franciaország gyártásért és technikai támogatásért felelős igazgatója írta alá. A termék megfelel a B osztályú készülékekre vonatkozó EN és az EN biztonsági előírás követelményeinek. The United Kingdom Telecommunications Act 1984 This apparatus is approved under the approval number NS/G/1234/J/ for the indirect connections to the public telecommunications systems in the United Kingdom. ENERGY STAR Az EPA ENERGY STAR Office Equipment program a irodaikészülék-gyártók partneri együttműködéseként jött létre; célja az energiatakarékos termékek bevezetésének elősegítése és az áram-előállítás által okozott levegőszennyezés csökkentése. 26

31 A programban résztvevő vállalatok olyan termékeket gyártanak, amelyek használaton kívül kikapcsolnak. Ezzel a funkcióval az energiafelhasználás akár 50 Japanese VCCI notice százalékkal is csökkenthető. A Lexmark büszke arra, hogy részt vesz ebben a programban. Mint ENERGY STAR Partner, a Lexmark International, Inc. megállapította, hogy a készülék megfelel az ENERGY STAR energiatakarékosságra vonatkozó előírásainak. 27

32 Tárgymutató A A Lexmark Kombinált készülék vezérlőközpontja 6 használat 6 állapot jelzőlámpa 2 Állapot lap 9 átlátszó fólia 11 B Be/kikapcsolás gomb 2 be/kikapcsolás jelzőlámpa 2 Beállítások mentése menü 5 beállítások, mentés későbbi használatra 5 beolvasás 14 dokumentum ráhelyezése az üveglapra 14 Beolvasás és másolás főoldala Beolvasás... terület 7 Előképterület 7 Kreatív feladatok... terület 7 Másolás... terület 7 beolvasási beállítások 7 betöltés, papír 11 biztonsági információk ii Black Copy (Fekete másolat) gomb 2 C címke 11 Color Copy (Színes másolat) gomb 2 E Egyebek lap 10 Előkép gomb 14 Előképterület Előkép beolvasása 7 Előkép gomb 14 Nyomtatás/Másolat előképe 7 eltávolítás, szoftver 25 elülső fedél 1 F faxolás 17 Fekete másolat gomb 16 fekete-fehér nyomtatás 5 fényképek beolvasás 14 módosítás 7, 8 finom írópapír 11 fotópapír 11 függelék 26 H hang, lásd hangértesítés hangértesítés ki- bekapcsolás 10 hardver üzembe helyezése 1 hibaelhárítás faxolási problémák 23 lapolvasási problémák 23 másolási problémák 23 üzembe helyezési problémák 19 Hibaelhárítás lap 9 hibaelhárítási feladatlista 18 K Kapcsolat lap 10 Karbantartás és hibaelhárítás oldal 8 Karbantartás lap 10 kép elküldése ben 7, 8 kép kicsinyítése 7, 8 kép nagyítása 7, 8 kétoldalas nyomtatás 5 kezelőpanel használat 2 Kombinált készülék állapota 9 Kombinált készülék részei 1 Kombinált készülék vezérlőközpontja, lásd A Lexmark Kombinált készülék vezérlőközpontja L lapolvasó egység 1 Lexmark Kombinált készülék vezérlőközpontja megnyitás 6 Lexmark Megoldásközpont 9 Állapot lap 9 Egyebek lap 10 Hibaelhárítás lap 9 Kapcsolat lap 10 Karbantartás lap 10 megnyitás 9 Útmutató lap 9 M másolás 15 másolási beállítások 7 28

33 mentett képek megtekintés 8 Mentett képek megtekintése oldal 8 Másolat nyomtatása... terület 8 Megnyitás a következővel... terület 8 mindkét oldalra nyomtatás, lásd kétoldalas nyomtatás Minőség/Másolat lap 5 Művelet... menü 4 N nyomtatás 11 Nyomtatás tulajdonságai 3 Beállítások mentése menü 5 lapok 5 Lehetőségek menü 5 megnyitás 3 Minőség/Másolat lap 5 Művelet... menü 4 Nyomtatási elrendezés lap 5 Papírbeállítás lap 5 Nyomtatási állapot ablak megjelenés módosítása 10 Nyomtatási elrendezés lap 5 nyomtatópatronok tintaszint megtekintése 9 O OCR (Optikai karakterfelismerés) 7, 8 Optikai karakterfelismerés (OCR) 7, 8 P papír betöltés 11 elfogadott típusok 11 Papírbeállítás lap 5 Papírbetöltés gomb 2 papírbetöltés gomb 2 papírkimeneti tálca 1 papírtartó 1 papírvezető 1 beállítás 12 patronok tintaszint megtekintése 9 példányszám 5 poszter 7, 8 R rossz minőségű nyomtatás 22 S Scan (Beolvasás) gomb 2 szalagpapír 11 Színes másolat gomb 16 szoftver eltávolítás 25 újratelepítés 25 szoftver telepítése 1 T tájolás, kiválasztás 5 tápegység 2 tintapatronok tintaszint megtekintése 9 tintaszintek megtekintés 9 több példány 5 U üdvözlőkártya 11 újratelepítés, szoftver 25 USB kábel csatlakozója 2 Útmutató lap 9 üzembe helyezéssel kapcsolatos hibaelhárítás 19 V vasalható papír 11 29

34 30
