3 Tartalom A LEIER térburkoló, kertépítő rendszerről...4 Beton, a természetes alapanyag...4 Színek...4 Mészkivirágzás...4 Térkövek...5 Termékkínálat...5 A térkő burkolat jobb megoldás az aszfaltnál!...6 Exkluzív térkövek...8 Corte...8 Scala Riva Mercato Rendszerkövek Piazza Dom Agora Quadro Rollo Klasszikus térkövek Flora Verde Ipari térkövek Serpentino Solido Solido ÖKO Burkolólapok Euroline Classic-line City-Line Beton járdalapok és mederlapok Egyedi lépcsőburkoló elemek Szegélykövek Kerti kiegészítők Rézsűkövek és kerti falelemek Rézsűkövek Colosso Kerítéselemek Előre gyártott kerítéselemek Egyedi gyártású mosott felületű kerítéselemek Tervezési irányelvek Felhasználási területek Térburkoló kövek alkalmazási területe Burkolólapok alkalmazási területe Kerti szegélykövek alkalmazási területe Pályaszerkezet rétegfelépítése Beton burkolókő Ágyazóréteg Teherhordó aljzat, burkolatalap Földmű Védőrétegek Méretezés Térburkoló kő vastagsága Ágyazó réteg vastagsága Burkolatalap vastagsága Fagyvédő réteg vastagsága Földmű Csapadékvíz elvezetés Szivárgó réteg Hézagok Szegélyezés Fektetési minták Rakásminták Agora Corte, Mercato, Riva, Scala, Piazza, Rollo rakásminták Alkalmazástechnikai irányelvek A földmű kialakítása Burkolatalap készítése Ágyazati réteg készítése Kötőanyaggal stabilizált alapréteg (felső alap) készítése A burkoló kövek fektetése Szegélyezés, szélek kialakítása Beton térburkoló kő mező kialakítása Tömörítés A hézagok kiképzése Csatlakozások, különleges felületek Gyephézagos elemekkel kapcsolatos tudnivalók CLASSIC-LINE, CITY-LINE ÉS EUROLINE burkolólapok (járdalapok) beépítése Beton alépítményre történő burkolás Kavics vagy murva alépítményre történő burkolás Alkalmazástechnikai irányelvek Burkolólapok fugázása Kivitelezési segédanyagok Kerítéselemek építése Alapozás Kerítéselemek felállítása Kerítéselemek rögzítése Egyedi lépcsőburkoló elemek Egyedi burkolóelemek beépítése Támfalak Colosso Riva, Colosso Mercato Colosso Multiblokk Rézsűk tartalom 3

4 A LEIER térburkoló, kertépítő rendszerről A LEIER térburkoló, kertépítő rendszerről Beton, a természetes alapanyag A beton alapanyag meghatározza termékeink tulajdonságait. Termékeink alapanyaga, a beton több egy szürke tömegnél. A felső ~1 cm vastagságú kopórétege minden külső hatással szemben ellenállóvá teszi a térburkolókat. Természetes anyagokat adalékként felhasználva különböző színű, míg a legmodernebb megmunkálási technikák segítségével nemes vagy rusztikus megjelenése is lehet. Mosással a nyers kőzet csillogása, szemcseszórással a finom struktúrája, antikolással a természetes szabálytalansága kerül előtérbe. A betoncserépfedés napjainkban a legelterjedtebb tetőfedési technika. A beton alapanyag számos előnyös tulajdonságát kihasználva a betoncserepekből a védelmi funkciókon túlmenően esztétikai szempontból is kedvező tetőfedés alakítható ki. Színek A beton természetes anyag, mely a felhasznált fő nyersanyagok (cement, víz, kőzúzalék) természetes tulajdonságainak következtében a folyamatos minőség-ellenőrzés ellenére, azonos gyártási széria esetén is mutathat árnyalati színeltéréseket. A kész burkolatot érő időjárási, valamint a rendeltetésszerű használat következtében fellépő mechanikai hatások következtében ezek az árnyalati eltérések nagymértékben enyhülnek, kiegyenlítődnek. A használat során előforduló rendkívüli szennyeződések (növények levelei, termései, vörösbor, ételek) szintén utólagos foltosodást idéznek elő. Ezek egy része a burkolat impregnálásával megelőzhető, vagy a kereskedelemben elérhető tisztítószerekkel takarítható. A hazai kemény ivóvizek, illetve a fúrt kutak talajvizei ásványi anyagot tartalmaznak. Növények locsolásakor a burkolatra kerülő ilyen jellegű vizek szintén színeltérést, elszürkülést okozhatnak! A lesarkított élek alkalmazásával kiküszöbölhetők a használat közben kialakuló élcsorbulások. Az elemek méretpontosak. A kialakított burkolat utólag, a felületi hatás megváltoztatása nélkül bármikor bővíthető. Az anyagában színezett elemek színtartóak, hosszú élettartamúak. A beton térburkolatok könnyen tisztíthatók. Kopóréteg: Ez adja a térkő esztétikáját, gátolja a nedvesség kőbe való beszivárgását Beton hordozóréteg: ez veszi fel a függőleges erőket Az elemek felületi kopórétege dolomitból vagy kvarchomokból készülhet. Mészkivirágzás A térkő felületén jelentkező mészkivirágzások a beton fiatal korára jellemzőek, okozói az időjárási hatások. Ez a tulajdonság technikailag kivédhetetlen, de szabadon lévő burkolatok esetében az idő múlásával a felületi foltosodás eltűnik. Termékeinkre a vonatkozó európai uniós szabványok (EN 1338, EN 1339, EN 1340) előírásai irányadóak. kopóréteg speciális anyaga (pl. márvány gránit, kvarc) tört kavics A LEIER térburkoló kövek felhasználásával készült burkolatok számos előnnyel rendelkeznek A térburkoló kövek közötti fugákon keresztül a csapadékvíz a talajba távozhat, így a talaj vízháztartásának utánpótlását biztosítja. Az egymással szorosan illeszkedő, kis fugaszélességgel készült térburkoló kőből készült burkolatok kerékzaja lényegesen kisebb, mint más hasonló burkolatoké. A lesarkított él nélküli elemek felhasználásával készült úgynevezett zökkenőmentes térburkolatok esetében ez a kedvező hatás tovább fokozható. Lerakás után azonnal terhelhető. 4

5 Térkövek Termékkínálat A beton térkövet formájának, színének és felületi kialakításának gazdag tárháza esztétikus, gazdaságos, tartós és környezetbarát megoldás. A térburkoló kövek 6; 8 illetve 10 cm vastagságban készülnek, szürke, antracit, piros, illetve exkluzív hatású köveknél egyéb különleges színekben. A felület szép, strukturált kivitelű. Termékkínálat részei a nemesített felületkezeléssel megmunkált antikolt, homokszórt, mosott és hasított jellegű térkövek is. Alak szerint léteznek négyzetes, négyszögű, hatszögű, sokszögű, egyenes, íves és szabálytalan oldalú, kapcsolódó, kötőhatású illetve nem kapcsolódó, kötőhatás nélküli térburkoló kövek Exluzív térkövek Rendszerkövek Klasszikus térkövek Ipari térkövek Térkövek 5

6 A térkő burkolat jobb megoldás az aszfaltnál!* Esztétikusabb, változatosabb, a környezet stílusához, hangulatához illeszthető megjelenést biztosít, ahol a burkolat kialakításának csak a tervezői fantázia szab határt. A térkő burkolat hosszú távon a legjobban megtérülő befektetés. Az időjárás-állóság és az újrafelhasználhatóság miatt gazdaságosabb. Ha a burkolatot fel kell bontani (csatornázás, gázvezeték, vízvezeték, telefonkábel, kábeltévé vezeték, földalatti villanyvezeték fektetés stb. miatt), úgy a kövek egyszerűen, zajmentesen felszedhetők és károsodás nélkül újra beépíthetők. A bontott anyagot nem kell megsemmisíteni vagy elszállítani. Az aszfalt burkolat felbontása esetén csak új anyag felhasználásával javítható (ami általában nem egyezik meg az eredeti anyagminőséggel). A javítás nyoma különösen eltérő technológia esetén megmarad és a burkolat könnyebben szenved további károkat. Tartósabb, mert kopásálló, fagyálló és az üzemanyagoknak is ellenáll. Kellemesebb környezetet teremt, mert a hő (erős napsütés) hatásának károsodás nélkül ellenáll, és kevésbé melegszik fel, mint az aszfalt, így segít a helyi mikroklíma optimalizálásában. Környezetbarát, mert csak természetes anyagokból áll. Fugáin keresztül gyorsan elvezeti a csapadékot, ami nem terheli a csatornahálózatot, nincs tócsaképződés és gyorsan felszárad. Szellőzik és nedvesebb marad a talaj, így a növényzet számára is optimális életfeltételeket biztosít. A felhasználói és közútkezelői vélemények alapján a térkő burkolat a legjobb megoldás közterek, járdák, parkolók és közforgalmú utak kialakítására. A térkő burkolat jobb megoldás az aszfaltnál! 6 *Gyorsforgalmú utak és országutak kivételével a térkő burkolat minden egyéb helyen jobb az aszfaltnál

7 A térkő burkolat jobb megoldás az aszfaltnál!* Felbontott aszfalt a bontás során elszállítandó hulladék keletkezik Javított aszfalt a javítás nyoma megmarad, ami új hiba forrása Felbontott térkő burkolat a bontás során nem keletkezik hulladék A térkő burkolat és az aszfalt klimatikus viszonyainak összehasonlítása a nyári időszakban Az aszfalt burkolat hőmérséklete délben akár 50 C fölé is emelkedhet, ugyanakkor a térkő burkolat csak 25 C-os! A térkő burkolat kellemesebb környezetet teremt. Újrarakott térkő burkolat minősége és esztétikai megjelenése változatlan A térkő burkolat ellenállóbb. Az aszfalt hőségben vagy pontszerű terhelésnél károsodik. A térkő burkolat a hő hatásának minden károsodás nélkül ellenáll, arra érzéketlen. A térkő burkolat jobb megoldás az aszfaltnál! 7

8 Exkluzív térkövek Corte A LEIER Corte térkő különlegességét a megmunkálás finomsága és a felületet alkotó természetes ásványőrlemény csillogása adja. Kreatív lehetőséget nyújt a téralkotáshoz Euroline burkolólapokkal történő kombinálhatósága. A Corte térkő a klasszikus és modern megjelenés ötvözete. Méretválasztékában a hagyományos burkolatokat, míg csillogásával, értékes felületi anyagaiban és megmunkálásában a nagyvilági megjelenést egyesíti magában. Színválasztéka egymáshoz illő árnyalatokból áll. Különösen ajánljuk Opera és Operett felülettel, de pasztelles ugyanakkor attraktív felületet adnak piros, sárga és barack színei is. Azonos méretrendszere miatt ideálisan kombinálható más térkő típusokkal is. Színminták sárga barack piros operett opera Méretválaszték 40x40 cm 30x30 cm 20x30 cm 20x20 cm 10x20 cm 10x10 cm Exkluzív térkövek Műszaki adatok Corte Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] ,2 27,6 48 ~ ,3 96 ~ ,9 160 ~ ,7 240 ~ ,4 432 ~ ,7 495 ~900 Raklap színkód piros 8

9 Exkluzív térkövek 9

10 Exkluzív térkövek Scala Különleges, hasított jellegű felületével teszi izgalmassá a szabályos mértani formák alkotta rakásmintát. Önmagában vagy más típusú burkolókövekkel kombinálva modern és klasszikus hangulatú terek kialakítására egyaránt alkalmas. Jól kombinálható Corte térkővel és Euroline, ill. City-Line burkolólapokkal. Színminták antracit mogyoró Méretválaszték cm cm Exkluzív térkövek Műszaki adatok Scala Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] ,9 160 ~ ,7 240 ~1650 Raklap színkód piros 10

11 Exkluzív térkövek 11

12 Exkluzív térkövek Riva A Riva térkő szemcseszórt felülete visszafogott, időtlen eleganciát sugároz. Megjelenésében fontos a tiszta vonalak, szigorú formák, finom fugák alkotta összhang. Finom megmunkálása kellemes járásérzetet, szilárdsága nagy terhelhetőséget biztosít. Ideális termék kombinált funkciójú tereken történő felhasználásra. Egységes rendszerré egészítik ki az azonos megjelenésű Colosso Riva illetve Colosso multiblokk elemek, melyek kerti támfalak, lépcsők kialakításához ajánlhatók. A Riva térkő azonos méretrendszere miatt ideálisan kombinálható más térkő- és Classic-line burkolólap típusokkal is. Színminták antracit mogyoró piros szürke Méretválaszték cm cm cm cm Exkluzív térkövek Műszaki adatok Riva Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] ,9 160 ~ ,7 240 ~ ,4 432 ~ ,7 495 ~850 Raklap színkód 12

13 Exkluzív térkövek 13

14 Exkluzív térkövek Mercato A satírozott felület, a szabálytalanul letört élek egyedi, antik hatású megjelenést kölcsönöznek a térkőnek. Természetes színvilága és felületkialakítása révén szépen illeszkedik a tradicionális, patinás környezetbe. A szabálytalanul letört élek és a sík, jól járható felületi kialakítás egyedi megjelenést biztosít, az évek alatt patinásodott burkolat hatását kelti. Megfelelő színválasztással meleg hatást kölcsönöz a burkolat környezetének. Colosso Mercato elemmel kombinálva rusztikus lépcsők, falak, növényágyak is kialakíthatóak, harmonikus egységgé formálva a teret. Színvilágának köszönhetően jól kombinálható a Classic-Line strukturált burkolólapokkal. Színminták antracit mogyoró őzbarna piros szürke narancs Méretválaszték cm cm Exkluzív térkövek Műszaki adatok Mercato Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] Raklap színkód Mennyiség [kg/zsák] ,7 240 ~ piros ,4 432 ~

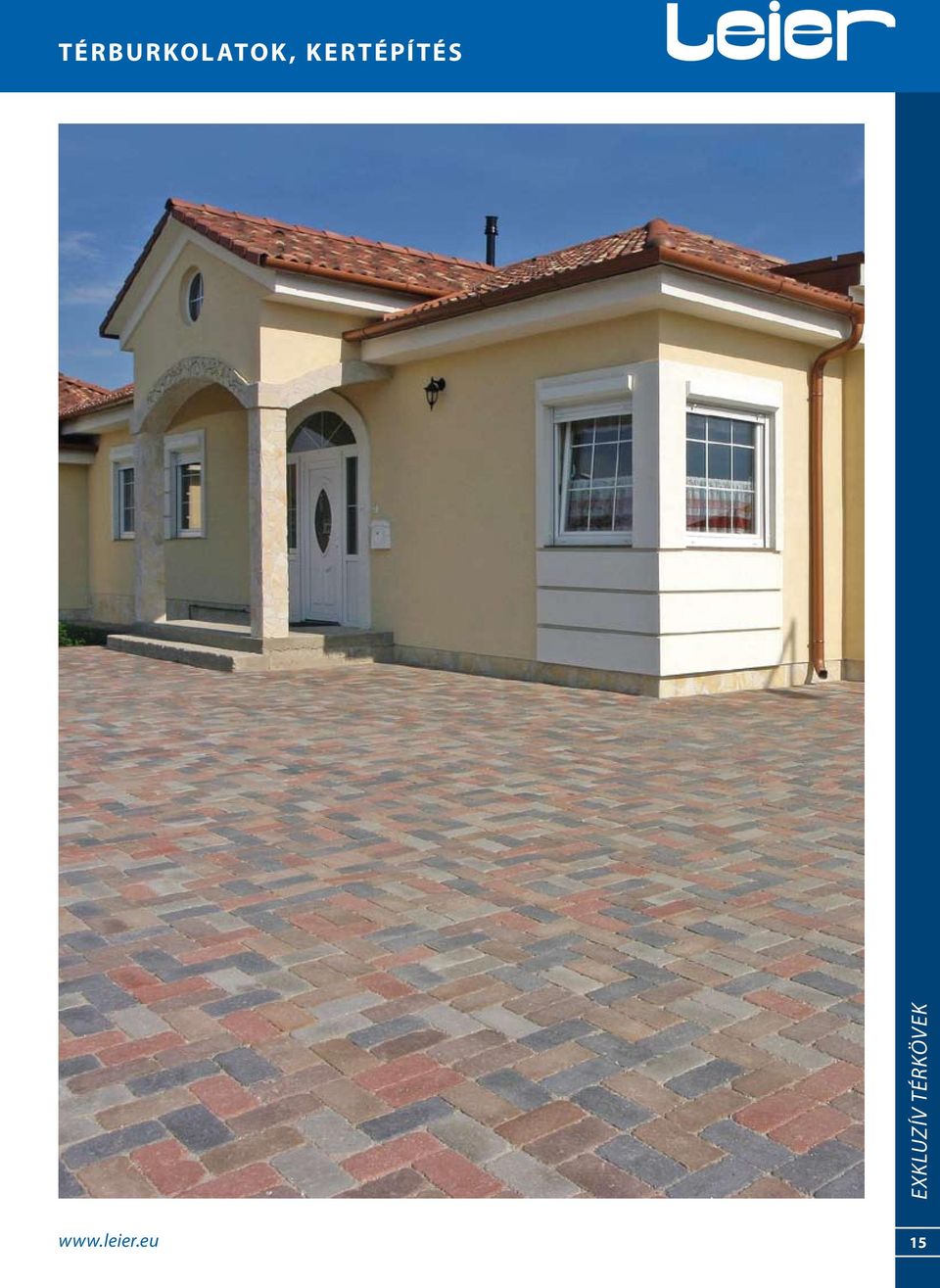

15 Exkluzív térkövek 15

16 Rendszerkövek Piazza Sík felület, egyenes vonalvezetés, egyszerű formavilág, de hatalmas méretválaszték jellemzi a Piazza rendszert. A széles méretválaszték gazdag lerakási mintavariációkat eredményez. A Piazza rendszer jól kombinálható más térkő típusokkal is. Piazza rendszerünk egyenes vonalvezetésével a klasszikus presztízs megtestesítője. Sík felülete letisztult optikai hatást kelt, a burkolat mintázatából adódó igényesség inkább nagyobb tereken mutatkozik meg. Nagy méretválasztékával, számos lerakási mintavariációjával új megjelenéshez segít minden burkolatot. Színminták szürke antracit őszlomb piros mogyoró Méretválaszték cm cm cm cm Műszaki adatok Piazza (8 cm vastag) Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] ,9 160 ~ x8 25 6,7 240 ~ ,4 432 ~ ,7 495 ~850 Raklap színkód piros Rendszerkövek Műszaki adatok Piazza (6 cm vastag) Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] ,8 200 ~ ,2 300 ~ ,6 540 ~ ,3 792 ~1050 Raklap színkód piros 16

17 Rendszerkövek 17

18 Rendszerkövek Dom Dom térkövünk szabálytalan fugaképével, vegyes méretrendszerével ódon terek hatását eleveníti fel. Strukturált felületének kialakítása lehetővé teszi műemléki és új építésű környezetben történő felhasználását. Három méretformátuma elegáns, kisméretű könnyed, vagy akár íves felületek kialakítására ad lehetőséget. Színminták mogyoró palaszürke Méretválaszték cm cm 9 12 cm Rendszerkövek Műszaki adatok Dom Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] Raklap színkód 59 2, ~950 piros 18

19 Rendszerkövek 19

20 Rendszerkövek Agora Agora térkövünk ívelt oldalaival mozgalmasságot kölcsönöz, mégis harmonikus burkolat valósítható meg. Szabályos vagy szabálytalan rakáskép, egyenes vagy ívekkel tagolt kialakítás, körök, legyezőminták kiképzése sem okoz gondot. Classic-Line strukturált lapokkal jól kombinálható. Színminták mogyoró őzbarna palaszürke Méretválaszték 11,5 17 cm 11,5 11,5 cm 5,7 11,5 cm 11,7/7 11,5 cm 11,2/5,8 8,6 cm nagy tégla kocka kis tégla nagy ék kis ék Rendszerkövek Műszaki adatok Agora Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] 11, ,6 480 ~ ,5 11, ,7 720 ~ ,5 5, ,9 720 ~650 11,5 11,2/ ,3 440 ~600 8,6 11,2/5, ,9 550 ~500 Raklap színkód piros 20

21 Rendszerkövek 21

22 Rendszerkövek Quadro A QUADRO kőcsalád két tagja egy-egy teljesen eltérő alakzat, ebből adódóan a legváltozatosabb minták alkothatók. Ha csak véletlenszerűen egymás mellé rakosgatjuk a köveket, hamarosan minta születik belőle, melyek vonzzák a tekintetet. Színminták antracit piros szürke Méretválaszték cm 8 8 cm (Kizárólag szürke színben kerül forgalomba) Rendszerkövek Műszaki adatok Quadro Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] ,3 300 ~ ,8 715 ~600 Raklap színkód piros 22

23 Rendszerkövek 23

24 Rendszerkövek Rollo Rollo a gördülékeny burkolatokhoz. Hagyományos felületével és sarkos, fuga nélküli kiképzésével kifejezetten kellemes járásérzetet biztosít. Zökkenőmentes kivitelű! Kiskerekes járművel történő használhatóságot megkövetelő környezetben ajánlott. Színminták antracit mogyoró őzbarna piros szürke narancs Méretválaszték cm cm Rendszerkövek Műszaki adatok Rollo Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] ,7 240 ~ ,4 432 ~ ,6 540 ~1400 Raklap színkód piros 24

25 Rendszerkövek 25

26 Klasszikus térkövek Flora Immár klasszikusnak is nevezhető formájával a játékos és tetszetős burkolatok térköve a Flora. Formája a mindennapos gyalogos és személygépkocsis forgalomnak is ellenállóvá teszi. Tulajdonsága a könnyű irányváltás, szabad mintaképzés. A nyolcszög alakzat négyzettel kombinálva sportos, lendületes hatású felületet ad. Színminták antracit piros szürke Méretválaszték cm Klasszikus térkövek Műszaki adatok Flora Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] Raklap színkód ,4 400 ~1350 piros 26

27 Klasszikus térkövek 27

28 Klasszikus térkövek Verde A gyephézagos rendszer ideális megoldást jelent azokra a területekre, ahol a természetes zöldfelület megőrzése mellett szilárd burkolatot kell kialakítanunk. Az elemek rácsszerkezetükkel beilleszkednek a talajba, a hézagokban utat engedve a növényzetnek. Színminták szürke Méretválaszték cm Klasszikus térkövek Műszaki adatok Verde Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] Raklap színkód (32) ~1100 piros 28

29 Klasszikus térkövek 29

30 Ipari térkövek Serpentino Serpentino térkővel gazdaságosan készíthető stabil, rendezett burkolat. Egyszerű formai kialakításával magas forgalmi terhelés felvételére alkalmas. Színminták antracit piros szürke Méretválaszték cm Ipari térkövek Műszaki adatok Serpentino Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] ,7 400 ~ ,8 320(280) ~1500 (1350) Raklap színkód piros 30

31 Ipari térkövek 31

32 Ipari térkövek Solido Solido a robusztus és funkcionális térkő. Kettőskötésű kapcsolódásának köszönhetően a fektetésre merőleges intenzív terhelések felvételére alkalmas. A 16, cm méretű elem zökkenőmentes kivitelben is szerepel a kínálatban! Színminták antracit piros szürke Méretválaszték 16,5 20 cm Ipari térkövek Műszaki adatok Solido Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] 16, ,8 340 ~ , ,9 272 ~ , Zökkenő mentes 35 4,9 272 ~ , ,1 204 ~1250 Raklap színkód piros 32

33 Ipari térkövek 33

34 Ipari térkövek Solido ÖKO Nagy teherbírású Solido térkövűnk speciális szivárgó kő változata, elősegíti a felületet érő csapadék gyors elvezetését. Parkolók, szabadtéri raktárbázisok ideális burkolata. Színminták szürke Méretválaszték 16,5 20 cm magas párolgás Ipari térkövek Műszaki adatok Solido ÖKO Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] elszivárgás Szállítási tömeg [kg/raklap] Raklap színkód 16, ,9 272 ~ 1350 piros 34

35 Ipari térkövek 35

36 Burkolólapok Euroline Euroline lapcsaládunk felületei, ahogy neve is mutatja, Európa hegységeinek legnemesebb kőzeteit jelenítik meg. Az Appeninek, Pireneusok, Ardennek, Alpok színvilága festékanyag hozzáadása nélkül, természetes eredetiségével mutatkozik meg lapjainkon. Kevert színvilágú lapjainkon a különböző ásványok játéka teremt harmonikus, egyúttal élő felületet. Egyedi design szemcseszórt lapjaink tompább, opálosabb felületével jeleníthető meg. A legmagasabb minőségi követelményeknek megfelelő burkolatokat rendszerré egészítik ki az élkezelet szegőlapok, lábazati szegélyek. Egyedi elemformák kialakítása szintén Euroline tulajdonság. (Euroline lapcsaládunkkal harmonizáló felületkezeléssel, egyedi méretek alapján gyártunk lépcső- és kerítéselemeket, fedlapokat.) Színminták Berlin mosott London mosott Luxembourg mosott Paris mosott Vienna mosott Madrid mosott Berlin szemcseszórt London szemcseszórt Luxembourg szemcseszórt Paris szemcseszórt Vienna szemcseszórt Méretválaszték Burkolólap cm egy élén felület kezelt, két élén felület kezelt Lábazati szegőelem cm Burkolólapok Műszaki adatok Serpentino Elem Méret (szél./hossz./ mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] burkolólap ,8 6, ~1025 lábazati szegőelem ,5 db/fm 1,4 10 db/karton 14 kg/karton Raklap EUR 36

37 Burkolólapok 37

38 Burkolólapok Classic-line Finomszemcsés burkolólapjaink letisztult felületének egyszerűsége kiemeli a környezet szépségét. Pasztell színei harmonikusan illeszkednek a térbe. Szemcseszórt felületkezeléssel finomabb, szelídebb stílust, kellemes visszafogottságot áraszt strukturált lap kvartettünk. Színminták finom szürke mosott gyöngykavics Méretválaszték cm cm Burkolólapok Műszaki adatok Classic-line Méret (szél./hossz./mag.)[cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] mosott ,8 6, ~ ,8 mosott ,8 4, ~ ,0 mosott , ~ ,0 finomszemcsés ,8 6, ~ ,8 finomszemcsés ,8 4, ~ ,0 finomszemcsés , ~ ,0 m 2 /raklap 38

39 Burkolólapok 39

40 Burkolólapok City-Line Tetszetős, quartz kopóréteggel ellátott burkolólap családunkat attraktív színekben kínáljuk. Tetszőlegesen kombinálható Classic- Line ill. Euroline burkolólapokkal. Teraszok, járdák ideális burkolóanyaga. A Corte térburkoló kövek azonos felület-megmunkálása lehetővé teszi funkciójában eltérő, de azonos esztétikai megjelenésű terek kialakítását. A magas minőségi követelményeknek megfelelő, természetes kő és kőőrlemény felületű LEIER CITY-LINE burkolólapok fagyállóak, csúszásgátló tulajdonságuk és színtartóképességük kitűnő. A termékcsalád más kertépítő elemekkel különösen CORTE térkövekkel harmonikusan kombinálható. Színminták mogyoró piros barack Méretválaszték cm Burkolólapok Műszaki adatok City-line Méret (szél./hossz./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] Raklap színkód ,8 6, ~ 1050 EUR 40

41 Burkolólapok 41

42 Burkolólapok Beton járdalapok és mederlapok Ipari funkciójú területek burkolására beton járdalap termékeinket ajánljuk. Különböző terhelésre, eltérő vastagságú elemek állnak rendelkezésre. 10 cm vastag, kopóréteggel ellátott élsarkított mederlapjainkat nagyobb rézsűfelületek, csapadékelvezető csatornák oldalfalainak burkolására javasoljuk. Kisebb igénybevételű csatornák, valamint lapostetők szervizjárdáinak, szigetelést leterhelő elemeinek kialakításához ideálisak 5 cm vastagságú, három méretben is választható járdalapjaink. Mosott felületű termékeink garantáltan fagyállók és időállók. Felületüket természetes anyagok borítják: folyami kavics, mészkő, melyek színeit a természet alakította ki az évezredek során. Az elegáns és praktikus mosott felületű betonlapok alkalmazásával teraszt, kerti utat, grillező helyet, kerti autóbejárót, verandát készíthet, melyek tágabb lakókörnyezete díszévé válhatnak. Színminták szürke mosott gyöngykavics Méretválaszték cm cm Burkolólapok Műszaki adatok Beton járdalapok és mederlapok Elem Beton járdalap Mosott járdalap Mederlap quartz Méret (szél./hossz./ mag.)[cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] , ~ , ~ , ~ , ~ , ~ , ~1300 Raklap színkód kék 42

43 Burkolólapok Egyedi lépcsőburkoló elemek Euroline lapcsaládunkkal harmonizáló felületkezeléssel, egyedi méretek alapján gyártunk lépcsőelemeket. Egyedi burkolatok méreteinek kialakítása a fogadószerkezet méreteinek pontos felmérése után történik. A felmérési rajzokon szerepelnie kell a burkolóelemek látszó éleinek egyértelmű jelölése. Színminták Berlin mosott London mosott Luxembourg mosott Madrid mosott Paris mosott Vienna mosott mosott gyöngykavics Burkolólapok 43

44 Szegélykövek Színminták A LEIER által gyártott és forgalmazott Quartz márkajelű szegélykövek 15 25, illetve cm-es befoglaló keresztmetszeti méretekkel a mérettábla szerinti hosszúságú méretekben a magbetonra felhordott különleges kopásálló réteggel ellátott kivitelezésben készül. A felső front élek lesarkított kiképzést kapnak. Az alkalmazott vibrációs gyártástechnológia, valamint a felhasznált beton összetétele garancia az előírt minőség folyamatos és egyenletes biztosításához. Termékeinket folyamatosan és rendszeresen saját minőségellenőreink vizsgálják az MSZ EN 1340 számú szabvány előírásai alapján emellett külső minősítő szervezetekkel ellenőriztetjük. Belső és külső vizsgálati eredményeink az előírtnál jobb, illetve annak megfelelő minőséget tanúsítanak. Az előírt betonösszetételt számítógépes vezérlésű betonkeverővel ellátott üzemeinkben speciális receptúráink, illetve a felhasznált adalékanyagok és adalékrendszerek folyamatos ellenőrzése biztosítja. szürke piros (csak kerti szegélykő esetén) Méretválaszték kerti szegélykő cm térburkoló szegélykő cm kiemelt útszegélykő /12 25 cm kiemelt útszegélykő /12 30 cm kiemelt útszegélykő 24 15/12 30 cm kiemelt útszegélykő 24 15/12 25 cm folyóka szegély /11 cm K szegélykő 25 15/10 25 cm süllyesztett szegélykő cm sorszegélykő cm Szegélykövek Műszaki adatok Szegélykövek Elem Méret (hossz./szél./mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] Quartz kerti szegélykő /30 ~1250/700 Quartz térburkoló szegélykő ~700 Quartz kiemelt útszegélykő / ~ / (12) ~ (33) 18/ (3) 79 (26) 15+9 ~1900(650) 24 15/ ~ / ,5 56(48) ~1300(1100) Quartz folyóka szegély / ~1300 K szegélykő / (48) ~1400(950) Quartz süllyesztett szegélykő , ~1500 Quartz sorszegélykő ~900 Raklap színkód piros 44

45 Kerti kiegészítők Kerti kiegészítő elemeinkkel válik teljessé a kívánt környezet kialakítása. Kerítéselemek, virágtartók és kerékpártartók különböző felületképzéssel. Beton alapanyagú virágtartó edényeink felületét színezőanyag hozzáadása nélkül, természetes kőőrlemény alkotja. Fagy- és UV állóak, stabilak és hosszú élettartamúak. Kerékpártartónk esztétikus vandálbiztos szerény és praktikus. Gyorsan elhelyezhető és nem balesetveszélyes. Színminták Berlin mosott London mosott Luxembourg mosott Madrid mosott Paris mosott Vienna mosott mosott gyöngykavics Elemválaszték kehely kis kehely csésze tál hatszög láda kerékpártartó dézsa hasáb Műszaki adatok Kerti kiegészítők Terméknév Méret (szél./hossz./mag.) [cm] Tömeg [kg] virágtartó kehely 58x58x virágtartó kis kehely 43x43x50 60 virágtartó csésze 78x78x virágtartó dézsa 40-es 40x40 66 virágtartó dézsa 50-es 50x50 96 virágtartó dézsa 60-as 60x virágtartó hatszög kicsi 50x50x45 87 virágtartó hatszög nagy 78x78x virágtartó hatszög 40-es 40x40x40 66 virágtartó hatszög 50-es 50x50x virágtartó hatszög 60-as 60x60x Műszaki adatok Kerti kiegészítők Terméknév Méret (szél./hossz./mag.) [cm] Tömeg [kg] virágtartó láda 100-as virágtartó láda 120-as virágtartó láda140-es virágtartó tál kerékpár tartó virágtartó hasáb 40-es virágtartó hasáb 80-as virágtartó hasáb 50-es virágtartó hasáb 100-as virágtartó hasáb 60-as virágtartó hasáb 120-as Kerti kiegészítők 45

46 Rézsűkövek és kerti falelemek Rézsűkövek A növényekkel beültethető zaj- és szélvédő falak építéséhez, dombhajlatok, lejtők megerősítéséhez, lépcsők kialakításához, vagy akár egy egyszerű, lankás kert teraszának virágokkal való beültetéséhez ajánlott beton kerti elemek. Színminták antracit piros barna szürke mogyoró Méretválaszték Quartz Luna cm - színminták: mindegyik színben Linea cm - színminták: szürke Rézsűkövek és kerti falelemek Műszaki adatok Rézsűkövek Elem Méret (szél./hossz./ mag.)[cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] Luna Quartz rézsűkő ~600 2 Linea rézsűkő , ~650 3,3 m 2 /raklap 46

47 Rézsűkövek és kerti falelemek Colosso Kis méretű kerti támfalak kialakításához ajánljuk a Colosso elemeket, melyek antikolt vagy szemcseszórt felületükkel harmonikusan illeszkednek térburkoló köveinkhez. Egységes rendszert alkot az azonos megjelenésű Riva és Mercato térburkolatokkal. Színminták antracit (mercato) mogyoró (mercato) piros (mercato) szürke (mercato) tégla (mercato) antracit (multiblokk, riva) mogyoró (multiblokk, riva) piros (multiblokk, riva) szürke (multiblokk, riva) Méretválaszték cm cm cm Multiblokk Mercato Riva Műszaki adatok Colosso Elem Méret (szél./hossz./ mag.) [cm] Anyagszükséglet [db/m 2 ] Tömeg [kg/db] Szállítási mennyiség [db/raklap] Szállítási tömeg [kg/raklap] Colosso Mercato ~ Colosso Riva ~ Colosso multiblokk ~ m 2 /raklap Rézsűkövek és kerti falelemek 47

48 Kerítéselemek Előre gyártott kerítéselemek Pillérek, mezők, lábazatok, pillérek lefedése és fagyvédelme igen fontos esztétikai és műszaki kérdés. Az előre gyártott kerítéselemek szabadon kombinálhatók minden féle építőanyaggal. Szép formájuk és tökéletesen sima felületük a kerítések díszévé teszik őket. Elemválaszték fedlap (vasalt) pillérelem fedkő lábazati fedkő pillérelem fedkő mezőelem fedkő mezőelem fedkő lábazati fedkő pillér fedkő (négyszög) Kerítéselemek Műszaki adatok Típus Méret Anyagszükséglet Tömeg (cm) db/fm kg/db kg/raklap db/raklap Raklap Beton kerítés fedlap (vasalt) Beton kerítés pillérelem fedkő ,8 16, piros Beton kerítés lábazati fedkő ,8 22, piros ,8 20, piros Beton kerítés pillérelem fedkő ,8 33, piros Beton kerítés mezőelem fedkő ,0 7, kék/piros Beton kerítés lábazati fedkő ,7 22, kék Beton kerítés pillér fedkő négyszög ,0 - Beton kerítés pillérelem fedkő ,8 11, kék 48

49 KERÍTÉSELEMEK Egyedi gyártású mosott felületű kerítéselemek A kerítéselemek tervezése esetén a kerítésoszlopok szélességet (50 cm) és a kerítésoszlopok, illetve ebből adódóan a lábazati elemek vastagságát (20 cm) állandónak kell tekinteni. A 20cm elemszélességhez igazodik a 26cm-es fedlap szélesség. Az oszlopok magassága, illetve a lábazati elemek hosszúsága szabadon választható, de a helyszíni mozgathatóság biztosítása végett javasolt legfeljebb 200 cm-es méret betartása. Színminták Berlin mosott London mosott Luxembourg mosott Madrid mosott Paris mosott Vienna mosott mosott gyöngykavics KERÍTÉSELEMEK 49

50 Tervezési irányelvek Térburkoló kövek minőségi követelményei az MSZ EN 1338 szabvány szerint alak és mérettűrés (névleges) hossz és szélesség vastagság átló felületképző rétegvastagság ±2 mm ±3 mm ±3 mm ±4 mm húzó-hajlító szilárdság (karakterisztikus) átlag 3,6 N/mm 2 fajlagos hasítóerő min: 250N/mm vízfelvétel max: 6% fagyállóság max: 1 kg/m 2 kopásállóság max: mm3 /5000 mm 2 Burkolólapok minőségi követelményei az MSZ EN 1339:2000 szabvány szerint Alak, méret 2-es osztály (P) Hajlítószilárdság 3-as osztály (U) Törőerő 70-es osztály (7) Időjárás állóság Kopásállóság Kerti szegélykövek minőségi követelményei az MSZ EN 1340:2003 szabvány szerint 3-as osztály (D) 4-es osztály (I) Felhasználási területek Térburkoló kövek alkalmazási területe A térburkoló kövek felhasználhatók egyedi igénybevételeknek kitett útszakaszok burkolására, ahol fokozottan lehet számítani nyomvályú kialakulására, illetve horizontális igénybevételből adódó hullámosságra; továbbá alkalmazhatók járdák, terek és parkolók burkolóköveként, a várható terhelésre méretezett, teherhordó és a vízelvezetést biztosító alapra rakva. A leírtakból is kitűnik, hogy a LEIER térburkoló kövek alkalmazási területe széleskörű, amelynek felsorolásától most eltekintünk. A gyephézagos elemek elsődlegesen arra az esetre jelentenek megoldást, amikor a zöld felületet és a szilárd burkolat biztosításának igénye egyszerre jelentkezik. Ilyenek lehetnek az üdülő övezetekben kialakítandó gépkocsi-parkolók, melyeknél a teljesen zárt burkolat esztétikai és környezeti szempontokból sem kedvező. Az összeépített gyephézagos elemek a rácsos szerkezetüknek köszönhetően megfelelően szilárd alapfelületet képeznek, ugyanakkor a hézagokban szabadon maradó termő talajban gyep is létesíthető. Így biztosított a zöld felület. A gyephézagos elemek felhasználhatók továbbá akár rézsű-, illetve kerítéselemként, vagy árkok, folyómedrek burkolására is. Burkolólapok alkalmazási területe A mosott felületű betonlapok felhasználása szintén széles körű. Jellemzően olyan területeken alkalmazzák, ahol nem jelentkezik fokozott igénybevétel (jelentős terhelés). Ilyenek az épületek körüli járdák teraszok, kerti utak, pihenők, tereplépcsők, grillező helyek, sétányok, sétaterek, medenceszegélyek, verandák, esetleg kerti autóbejárók. Kerti szegélykövek alkalmazási területe A kerti szegélykövek a térburkoló kövekből, illetve a gyephézagos elemekből készült burkolatok esztétikus lezárását, szegélyezését biztosítják. A kerti szegélykövek elsődlegesen ugyan a térburkoló elemcsaládhoz lettek kifejlesztve, de felhasználhatóságuk nem korlátozódik kizárólag csak a LEIER térburkoló elemcsaládra, hanem ezektől függetlenül is alkalmazhatók különböző burkolatok lezárásaként, szegélyezéseként. Tervezési irányelvek Fontos: A beton elemek téli sózása tilos! Amennyiben esetleg ilyen jellegű igény merülne fel, akkor a sóállóságot - a beépítést megelőzően - külön vizsgálattal kell ellenőrizni. A hosszú élettartam biztosítása érdekében a beton elemeket lehetőség szerint óvni kell az olaj, zsír, benzin és egyéb más károsító hatásoktól. Az ilyen jellegű igénybevételeknek kitett burkolatokra a garancia nem vonatkozik. 50

51 Tervezési irányelvek A térburkolatok tervezése összetett feladat, mely magába foglalja: az adott igények és követelményeknek megfelelő burkoló kő (lap) megválasztását; a rakásminta kialakítását; a pályaszerkezet (rétegrendi) felépítését; a vízelvezetés és a szegélyezés módját. A tervezés során figyelembe kell venni: az épített környezetet; az esztétikai igényeket; a terepviszonyokat; a talaj tulajdonságait; a mértékadó talajvízszintet; a vízelvezetési lehetőséget; a várható igénybevételek típusát, mértékét. A burkoló kő (vagy lap) megválasztása egyrészt az egyedi igények határozzák meg másrészt a várható igénybevételek. Ezek alapján illetve a burkolókövek gyártó által megadott műszaki paraméterei alapján kiválaszthatók az adott térburkolat kialakításához legmegfelelőbb beton burkolóelemek. Pályaszerkezet rétegfelépítése kisebb terhelés esetén alkalmazható rétegrendi felépítés nagyobb terhelés esetén alkalmazható rétegrendi felépítés A várható igénybevételek ismeretében előre meghatározható, hogy milyen rétegrendi felépítésű pályaszerkezet kialakítása szükséges. Általános esetben alacsony mértékű terhelésnél a pályaszerkezet felépítése a következő (fentről lefelé haladva): 1. térburkoló kő / burkoló lap; 2. ágyazó réteg (homok, vagy finomkavics); 3. tömörített zúzott kő aljzat; (fagyvédő réteg); 4. földmű. Ilyen rétegfelépítés alkalmazható jellemzően a csak gyalogos, vagy kerékpáros forgalom által igénybevett térburkolatoknál (pl. járda, sétatér, kerti sétány, talajra épített terasz, stb.), valamint olyan területeken, ahol csak esetenkénti gépjárműforgalom jelentkezik (parkolók, gépkocsi beállók). Nagyobb terhelés, illetve fokozott igénybevétel esetén a pályaszerkezet elvi rétegfelépítése a következő: 1. térburkoló kő/burkoló lap; 2. ágyazó réteg (habarcs, homok); 3. teherhordó beton/vasbeton aljzat (burkolatalap); 4. tömörített zúzott kő aljzat; (fagyvédő réteg); 5. földmű. Ilyen rétegfelépítést elsősorban állandó gépjármű forgalom esetén alkalmaznak, illetve jelentős terhelésű esetenkénti gépjárműforgalomnál (pl. utak, buszmegálló-öblök stb.). Olyan területeken ahol a térburkolat alatti talajt meg kell védeni a gépjármű forgalom okozta káros szennyeződésektől (vegyi anyagoktól, szennyezett csapadéktól) külön védőréteg (fólia) beépítése szükséges (pl. töltőállomásoknál). Tervezési irányelvek 51

52 Tervezési irányelvek nagyobb terhelés esetén alkalmazható rétegrendi felépítés Burkolólapok esetén kisebb terhelés esetén alkalmazható rétegrendi felépítés Burkolólapok esetén Tervezési irányelvek Beton burkolókő A LEIER beton térkő és burkolólap termékcsalád széles elemválasztéka lehetővé teszi, hogy bármely igénybevétel és egyedi igény esetén megtaláljuk a megfelelő burkolóelemeket. 2. Ágyazóréteg A beton burkolókövek ágyazata általában homok vagy finom kavics. (Egyedi esetekben előfordulhat ágyazó habarcs alkalmazása is.) Mészkőzúzalék alkalmazása tilos! Az ágyazóhomok legnagyobb névleges szemnagysága legfeljebb 5 mm lehet. Az 5 mm feletti (max. 8 mm) szemnagyságú rész mennyisége nem haladhatja meg a 10m%-ot. A 0,063 mm-nél kisebb szemnagyságú rész aránya pedig legfeljebb 5 m% lehet. Az ágyazóhomok nem tartalmazhat vízben oldódó anyagokat. Az ágyazóréteg vastagsága mm, általában a legkedvezőbb a 30 mm-es vastagság alkalmazása. 3. Teherhordó aljzat, burkolatalap Szilárd teherhordó aljzatot elsősorban nagy terhelésnek kitett térburkolatoknál alkalmaznak ( pl.: buszmegálló öblöknél). Ez rendszerint beton, vagy vasbeton lemez, melynek a vastagságát és a szükséges vasalását a pályaszerkezet méretezése során határozzuk meg. Egyéb esetekben a burkolatalap ún. kötőanyag nélküli alapréteg. Ez ideális talajviszonyok esetén, jó minőségű, kellő teherbírású földművön létesíthető. Általános esetben a megfelelően tömörített (esetleg javított) altalajon kialakított tömörített zúzottkő aljzat (egyben fagyvédő réteg) képezi a burkolatalapot. 4. Földmű A földmű a következő rétegekből áll: tömörített altalaj; feltöltés; talajjavító réteg (szükség esetén). A térburkolat kialakítása során létesített tükör a földmű felső szintje. 5. Védőrétegek Védőrétegként fagyvédő, vagy talajjavító réteg kialakítása lehet szükséges. Fagyvédő réteget kell létesíteni ha földmű talaja fagyérzékeny, vagy fagyveszélyes és a pályaszerkezet kellő vastagság hiányában nem védi meg a fagytól. Talajjavító réteg létesítése szükséges ha a földmű tervezési teherbírása, vagy a földműtükörben az építés során szükséges teherbírása (ÚT ; ÚT ) a talajadottságok vagy a környezeti, időjárási viszonyok miatt nem teljesíthető.

53 Tervezési irányelvek Méretezés Természetesen a várható terheléstől és igénybevételektől függően az egyes rétegek vastagsága, anyagi jellemzői jelentősen eltérhetnek a különböző felhasználási területeken. Az egyes rétegek vastagságát az ide vonatkozó szabványnak és előírásoknak megfelelően méretezéssel kell meghatározni. A beton térburkoló kövekből készült burkolatok méretezésének alapja minden esetben a forgalmi igénybevétel fajtája és mértéke. A forgalmi igénybevétel típusok és terhelési osztályok ismeretében az alábbi táblázatok alapján a térburkolatok megfelelő pályaszerkezeti rétegrendje típusszerűen egyszerűen kiválasztható, meghatározható. A méretezési táblázat 8 cm vastagságú térburkoló kövek alkalmazásának feltételezésével készült. A betonkő burkolatú pályaszerkezetek méretezését az ÚT előírásai alapján kell végezni. Méretezés szempontjából fontos a beton térburkoló kövek egymáshoz illeszkedésének módja, oldalfelületeinek kapcsolódása. Ez alapján három különböző osztályba soroljuk a beton térköveket (táblázat). Szintén meghatározó a betonkő térburkolat teherbírását befolyásoló tényező a kialakítandó fektetési mintázat (táblázat). A szokásos fektetési mintázatok közül a halszálka kötésben fektetett betonkő burkolatok viselkednek a legkedvezőbben a forgalmi igénybevételekkel szemben. Beton térburkoló kövek vastagságának és típusának megválasztása a forgalmi terhelés függvényében Forgalmi terhelési osztály jele megnevezése A Nagyon könnyű Pályaszerkezet forgalmi igénybevétele 20 év alatt áthaladó 100 kn egységtengelyek száma* < ,5 t össztömegű nehéz járművek naponkénti száma* Alkalmazások Sétálóutcák, kerékpárutak, zsákutcák, beszállító gépkocsi forgalom nélküli utcák, egyszeri szemétszállító gépkocsi forgalommal, személygépkocsi beállók** Mellékutcák és terek személygépkocsi- és legfeljebb heti kétszeri szemétszállító gépkocsi forgalommal, személygépkocsi parkolók** kapcsolódás szerinti osztálya (... táblázat alapján) A B Beton burkolókövek legkisebb vastagsága [mm] 60 fektetési mintázata (... táblázat alapján) H vagy F C 80 H vagy F A 60 H vagy F B C 80 F F H 100 F B Könnyű Sétálóutcák beszállító tehergépkocsi forgalommal, lakótelepi utcák legfeljebb 7,5 t össztömegű tehergépkocsi forgalommal A B C 60 H 80 F 100 H 120 F C Közepes D Nehéz Lakott területek utcái esetenkénti (nem átmenő) legfeljebb 100 kn tengelysúlyú tehergépkocsi forgalommal, településen belüli más közlekedési területek, ipari területek megállóhelyei *** Főutak, települések gyűjtőútjai, vagy átmenő utak, autóbusszal igénybevett forgalmi területek, megállók, parkolók, 100 kn-nál nem nehezebb tengelysúlyú járművekkel használt ipari területek*** * A két feltétel közül a nagyobbik a mérvadó. ** Nehéz tengelysúlyú járművek eseténkénti terhelésénél (pl. tűzoltó gépkocsi) a beton térkövek vastagsága 80 mm legyen. *** Nem értve bele a konténertárolókat és a kerekes rakodódaruk, a villás targoncák által okozott terhelő igénybevételt. 80 H A 100 F B C 120 H A 100 H B 120 F Tervezési irányelvek 53

54 Tervezési irányelvek Beton térburkoló kövek osztályai kapcsolódásuk alapján A osztály B osztály C osztály Két irányban, mind a négy csatlakozó oldalfelületen egymáshoz kapcsolódó betonkövek. A hossz és kereszthézagok kinyílása egyaránt akadályozott. Rendszerint halszálka kötésben fektetik. Egy irányban, két oldalfelületükön egymáshoz kapcsolódó betonkövek. A hossztengellyel párhuzamos hézagok nyílása akadályozott. Méretpontos gyártás és szakszerű fektetés esetén a másik két nem fogazott oldalon is létrejöhet megfelelő kötés. Rendszerint futó kötésben fektetik. Egyenes oldalfelületű betonkövek, melyeknek nincs egymásba nyúló kapcsolódásuk. A megfelelő kapcsolódás csak méretpontos gyártás és szakszerű fektetés esetén jön létre. Szokásos fektetési mintázatok Fektetési alapmintázatok a) futósoros kötés d) dupla V kötés Átalakított fektetési (alap-) mintázatok b) halszálka kötés e) kettős halszálka kötés Tervezési irányelvek c) tömbkötés (parkettakötés) f) áthelyezett parkettakötés 54

55 Tervezési irányelvek Betonkő burkolatú pályaszerkezetek típusai Változat Pályaszerkezeti rétegek és a védőréteg megnevezése Forgalmi terhelési osztály, tervezési forgalom TF A B C D ezer ezer 300 ezer 1 millió 1 3 millió egységtengely áthaladásánál a rétegek vastagság [cm] V V 1 Betonkő burkolat (+3 cm ágyazat) M V V V 2 Betonkő burkolat (+3 cm ágyazat) FZKA a Betonkő burkolat (+3 cm ágyazat) HK t HT h vagy M20 V 20 V V b Betonkő burkolat (+3 cm ágyazat) HK t M50 V V V V 3c Betonkő burkolat (+3 cm ágyazat) HK t FZKA a 4b Betonkő burkolat (+3 cm ágyazat) HK t HT h vagy M20 Betonkő burkolat (+3 cm ágyazat) HK t M50 V V V V V V Tervezési irányelvek 55
