Vágókorongok telepített gépekhez

Átírás

1 Vágókorongok telepített gépekhez 1

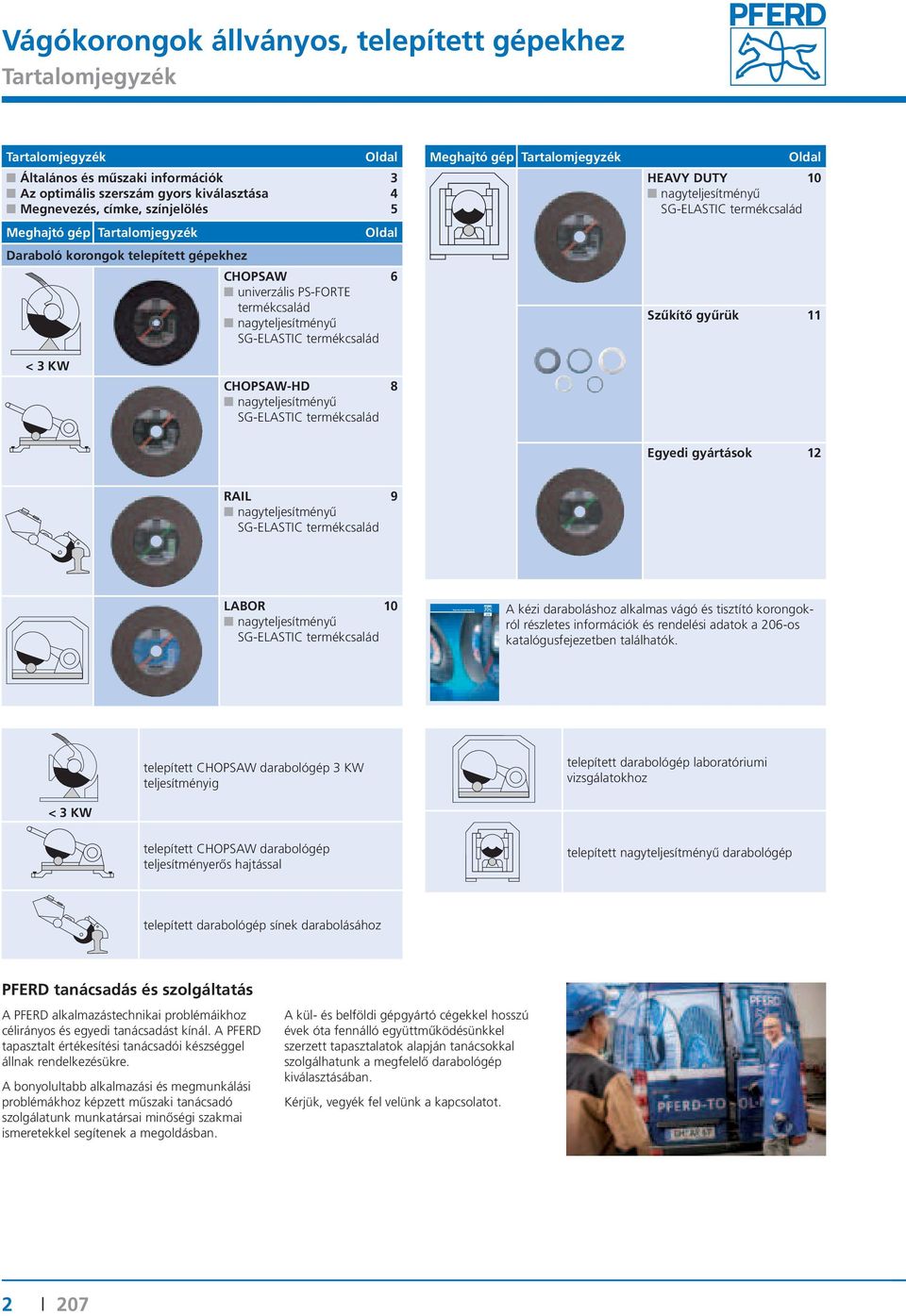

2 Vágókorongok állványos, telepített gépekhez artalomjegyzék artalomjegyzék Oldal Általános és műszaki információk 3 Az optimális szerszám gyors kiválasztása 4, címke, színjelölés 5 Meghajtó gép artalomjegyzék Oldal Daraboló korongok telepített gépekhez CHOPSAW 6 univerzális PS-FORE termékcsalád nagyteljesítményű SG-ELASIC termékcsalád Meghajtó gép artalomjegyzék Oldal HEAVY DUY 10 nagyteljesítményű SG-ELASIC termékcsalád Szűkítő gyűrük 11 < 3 KW CHOPSAW-HD 8 nagyteljesítményű SG-ELASIC termékcsalád Egyedi gyártások 12 RAIL 9 nagyteljesítményű SG-ELASIC termékcsalád LABOR 10 nagyteljesítményű SG-ELASIC termékcsalád A kézi daraboláshoz alkalmas vágó és tisztító korongokról részletes információk és rendelési adatok a 206-os katalógusfejezetben találhatók. telepített CHOPSAW darabológép 3 KW teljesítményig telepített darabológép laboratóriumi vizsgálatokhoz < 3 KW telepített CHOPSAW darabológép teljesítményerős hajtással telepített nagyteljesítményű darabológép telepített darabológép sínek darabolásához PFERD tanácsadás és szolgáltatás A PFERD alkalmazástechnikai problémáikhoz célirányos és egyedi tanácsadást kínál. A PFERD tapasztalt értékesítési tanácsadói készséggel állnak rendelkezésükre. A bonyolultabb alkalmazási és megmunkálási problémákhoz képzett műszaki tanácsadó szolgálatunk munkatársai minőségi szakmai ismeretekkel segítenek a megoldásban. A kül- és belföldi gépgyártó cégekkel hosszú évek óta fennálló együttműködésünkkel szerzett tapasztalatok alapján tanácsokkal szolgálhatunk a megfelelő darabológép kiválasztásában. Kérjük, vegyék fel velünk a kapcsolatot. 2

3 használata függetlenül a zaj intenzitásától a kézi djön meg mindig a csiszolószerszám alkalmasságáról az adott munkára vonatkozóan. zzel vezetett munkadarabbal kapcsolatos munkafolyamatok a s rezgések esetén kapcsolja ki csiszolószerszámokat és gondoskodjon azoknak ket Ne tartsa a munkadarabot vagy a gépet használatkor túl szorosan és ne gyakoroljon túl csiszolószerszámokat, mert a silány gyártmányok tt testi tünetekre szükség esetén kérjen orvosi írások szerint Vegye mindig figyelembe, hogy a csiszolószerszám a használat folyamán ll semmisiteni, hogy ezzel megakadályozzuk az pontosak és aktuálisak legyenek. Hibákért, kihagyáso-kért, valamint sséget nem Kérjük, továbbítsa ezt a biztonsági összefoglalót a csiszolószerszámok használóinak! Az összefoglalóban található biztonsági javaslatok betartása fontos a csiszolószerszámokat használók személyes biztonsága érdekében. ÁLALÁNOS BIZONSÁGI INÉZKEDÉSEK A csiszolószerszámok helytelen használata rendkívül veszélyes. testi érintkezés a munkasebességgel mköd csiszolószerszámmal; sérülések a csiszolószerszám mködés közben bekövetkezett robbanásakor; a köszörülési folyamatnál keletkez csiszolószemcsék, szikrák, gázok és porok; zaj, lárma; vibrációk, rezgések. szabvány számát, és/vagy az osa - márkajelet. EN szabvány, amely a kötanyagos köszörtestekre vonatkozik EN szabvány, CBN- vagy gyémántból készült köszörtestek részére kiképzését a feladathoz! terjedelmesebb formában (Safety Codes) a FEPA tól lehet beszerezni : FEPA biztonsági elírások flexibilis csiszolóanyagokra vonatkozóan (Coated Abrasives) Vágókorongok állványos, telepített gépekhez Általános és technikai információk A PFERD minőség A PFERD telepített gépekre alkalmazható darabolókorongjai a legmagasabb minőségi elvárások alapján fejlesztett, gyártott és bevizsgált termékek. Kutatás és fejlesztés, saját célgép gyártás, a biztonsági normák folyamatos fejlesztése, saját laboratórium, mindezek garantálják a legmagasabb PFERD minőséget. A PFERD ISO 9001 minőségbiztosítással rendelkezik. Alkalmazási területek A vágókorongokkal végzett darabolás az egyik legjobb teljesítményű és legköltséghatékonyabb darabolási eljárás, amelyeket a következő területeken alkalmaznak: hengerművek öntödék gépgyártás szerkezetgyártás sínek karbantartása kovácsüzemek és ezek befejező sorai laboratóriumok A PFERD az osa alapító tagja A PFERD szabadon döntött és más gyártókkal együtt kötelezettséget vállal a minőségi szerszámok legmagasabb biztonsági követelményeinek megfelelő gyártására. Az osa tagok a világon létező legszigorúbb előírásoknak megfelelően gyártják termékeiket. Folyamatosan ügyelnek termékeik minőségére és a biztonsági előírásokra. A PFERD szerszámok osa védjeggyel ellátott termékek. A telepített gépes darabolás előnyei univerzális darabolási eljárás valamennyi on, öntvényeken, nem-vas ötvözeteken és egyedi ötvözeteken, mint nikkel és titánbázisú ötvözetek, amelyek nehezen, ill. nem darabolhatók lángvágással és fűrészeléssel a sík vágásfelületnek köszönhetően hideg vágásnál elszíneződés mentes a felület, amely nem igényel utómunkálatokat anyagminőségtől független rövid vágási idők lényegesen kisebb a sorjaképződés mint a meleg fűrészelési eljárásnál alacsonyabb a zajszint, mint a meleg fűrészelésnél. Példa: meleg darabolásnál: dba meleg fűrészelésnél: dba állandó, egyenletes minőség a vágás teljes folyamatában a korong élettartamának végéig, a korongon folytonosan fennálló önélező effektusnak köszönhetően darabolás az éppen hűlőfélben lévő hengerelt, vagy kovácsolt darabokon meleg darabolással lehetséges Maximális megmunkálási sebesség A maximális megmunkálási sebességet [m/s] a termékcímkéken és a termékcsomagoláson az EN ban előírt színcsíkokkal jelöljük. A maximálisan megengedett fordulatszám adatok a korongok névleges átmérőjére vonatkoznak. Maximális megmunkálási sebesség Színjelzések 80 m/s piros 100 m/s zöld A PFERD csomagolás A PFERD a telepített gépekre alkalmazható korongjait a sérülésektől védő erős ipari csomagolásban szállítja. A csomagolási egységek (VE) a termékismertető táblázatokban találhatók. ovábbi fontos információk, mint a rendelési szám, a megnevezés, az -kód és műszaki adatok a csomagolási címkén találhatók. Biztonságtechnikai ajánlások = Használjon védőszemüveget! = Használjon hallásvédőt! = Használjon porvédőmaszkot! = Használjon védőkesztyűt! Kérjük, vegye figyelembe a VDS (Német Csiszolóanyaggyártók Szövetsége) biztonsági előírásait. ovábbi információkért kérjük látogasson el: Biztonsági előírások sebbnek érezzük, ajánlatos a kezek melegen tartása, valamint a kezek és az ujjak rendszeres mozgatása. Használjon FEPA Csiszolószerszámok használatára vonatkozó biztonsági javaslatok Feltétlenül vegye figyelembe a köszörgépen, vagy a csiszolószerszámon található utasításokat! Gyzdjön meg arról, hogy a csiszolószerszám megfelel-e a kérdéses alkalmazásnak! Minden alkalmazás eltt gyzdjön meg a csiszolószerszám sértetlenségérl! artsa be a csiszolószerszámok szakszer kezelésére és tárolására vonatkozó utasításokat! A csiszolószerszámok használatakor legyen mindig a lehetséges veszélyek teljes tudatában és tartsa be az alábbiakban javasolt biztonsági intézkedéseket: Csak olyan csiszolószerszámokat alkalmazzon, amelyek megfelelnek a legmagasabb biztonsági követelményeknek! Ezeken a gyártmányokon mindig feltüntetik a mindenkori EN- EN szabvány, amely flexibilis csiszolóanyagokra (vulkánfíbertárcsa, lamellás korong, legyezlapos tárcsa és lamellás csapos korong) vonatkozik. Ne dolgozzon soha olyan csiszológépen, amelynek a mködési állapota nem kielégít, vagy amelyik meghibásodott alkatrészekkel rendelkezik! A munkaadók készítsék el a köszörülési folyamatok kockázati felmérését, hogy esetenként a legalkalmasabb biztonsági elkészületeket tudják megtenni! Biztosítsák az alkalmazottak Ez az összefoglaló csak a legfontosabb biztonsági ajánlásokat tartalmazza. A csiszolószerszámok biztonságos alkalmazásáról szóló további információkat FEPA biztonsági elírások a kötanyagos- valamint gyémánt és CBN köszörtestekre vonatkozóan FEPA biztonsági elírások az építiparban és a kmegmunkálásban használatos CBN- és gyémánt köszörszerszámokra vonatkozóan A FEPA biztonságtechnikai ajánlásai a oldalról letölthetők. = Ügyeljen a biztonságtechnikai előírásokra! = Ne használjon sérült korongot! = Szabadkézi és kézzel vezetett daraboláshoz nem alkalmas! A PFERD daraboló korongok megfelelnek a legmagasabb minőségi és biztonsági elvárásoknak és az EN szabványnak megfelelően csiszolótestek kötött csiszolóanyagból jelöléssel ellátottak. PFERDVIDEO ovábbi információk érhetők el itt, vagy a honlapon. 3

4 Az optimális szerszám gyors kiválasztása ermékcsaládok A PFERD a telepített gépes daraboló korongokat a sokrétű darabolási feladatokhoz valamennyi felhasználó számára, eltérő teljesítményjellemzőkkel, két különböző termékcsaládba sorolva kínálja. Univerzális PS-FORE (PSF) termékcsalád Univerzálisan alkalmazható az ipar és a kisipar mindennapi feladataihoz. Nagyteljesítményű SG-ELASIC (SG) termékcsalád A legszélesebb választékot kínáló termékcsalád, a professzionális nagyipari és a kisipari alkalmazásokhoz. Meghajtó gép + Megmunkálandó anyag + Megmunkálási feladat Optimális szerszám Kiindulva a meglévő meghajtó gép teljesítményéből, a megmunkálandó anyagból és a megmunkálási feladatból, az alábbi táblázat áttekintést ad a katalógus kínálatából és segít az optimális szerszám kiválasztásában. Meghajtó gép Megmunkálandó anyag Megmunkálási feladat Kivitel Oldal CHOPSAW < 3 KW CHOPSAW-HD RAIL rozsdamentes (INOX) tömör anyagok, profilok és csövek darabolása tömör anyagok, profilok és csövek darabolása tömör anyagok, profilok és csövek darabolása PS-FORE K kötéskeménység SG-ELASIC K kötéskeménység PS-FORE K kötéskeménység SG-ELASIC K kötéskeménység SG-ELASIC L kötéskeménység O kötéskeménység rozsdamentes (INOX) tömör anyagok, profilok és csövek darabolása SG-ELASIC L kötéskeménység 8 öntvények tömör anyagok, profilok és csövek darabolása SG-ELASIC L kötéskeménység 9 kő tömör anyagok, profilok és csövek darabolása SG-ELASIC L kötéskeménység 9 SG-ELASIC Q kötéskeménység 9 sínek darabolása LABOR laboratóriumi próbák, precíziós darabolások SG-ELASIC H kötéskeménység 10 rozsdamentes (INOX) laboratóriumi próbák, precíziós darabolások SG-ELASIC H kötéskeménység 10 HEAVY DUY tömör anyagok, profilok és csövek darabolása SG-ELASIC kötéskeménység P kötéskeménység R kötéskeménység L kötéskeménység N kötéskeménység Q kötéskeménység S kötéskeménység öntvények tömör anyagok, profilok és csövek darabolása SG-ELASIC kötéskeménység P kötéskeménység R kötéskeménység Egyedi gyártások ø mm-ig Különleges egyedi alkalmazási feladataikhoz ajánlatkérésük alapján, mm átmérőig gyártunk nagy teljesítményű PFERD minőségben daraboló korongokat. Kérjük, vegyék fel velünk a kapcsolatot. apasztalt műszaki tanácsadóink készséggel állnak rendelkezésükre. 12 Középen elhelyezett szálerősítéses réteggel agresszív, sorjáktól mentes darabolás érhető el. A két szélen elhelyezett szálerősítéses réteg nagy oldalirányú stabilitást eredményez. 4

5 , etikett, színkód PFERD rendelési szám ,0 A 30 L SG-CHOP-HD-INOX/25, Megengedett legnagyobb megmunkálási/kerületi sebesség [m/s] 2 A szerszám megnevezése és formája = egyenes kivitel P = tört síkú kivitel C = kónuszos kivitel 3 Külső átmérő külső-ø D [mm]-ben 4 Korong vastagság vastagság [mm]-ben 5 Szemcseminőség A = korund C = szilíciumkarbid ZA = cirkonkorund/korund 6 Szemcsefinomság szemcsefinomság ISO 8486 szerint 7 Keménységi fok (korongjellemző) Kötés- Korongjellemzkeménység Univerzális PS-FORE (PSF) termékcsalád Anyagcsoportok K nagyon puha, INOX Nagyteljesítményű SG-ELASIC (SG) termékcsalád H nagyon puha, INOX, öntvények K nagyon puha, INOX L puha, INOX, öntvények, kő, műanyagok, nemvas (NE) fémek N puha O középkemény P középkemény, öntvények Q középkemény R kemény, öntvények S kemény nagyon kemény, öntvények 8 PFERD termékcsaládok univerzális PS-FORE (PSF) nagyteljesítményű SG-ELASIC (SG) 9 ermékcsoportok CHOPSAW = agresszív, sorjaszegény darabolás CHOPSAW-HD = nagy oldalirányú stabilitás RAIL = sínek darabolásához LABOR = laboratóriumi darabolásokhoz HEAVY DUY = nagyteljesítményű gépekhez 10 Megmunkálható anyagcsoportok lásd a 7. pontban 11 Furatátmérő furat-ø H [mm]-ben osa biztonsági megfelelés Európai szabványok EN szerinti jelölés megengedett legnagyobb megmunkálási/ kerületi sebesség [m/s] max. eng. ford. szám [RPM] USA biztonsági szabványok Ausztráliai biztonsági szabványok PFERD termékcsalád PFERD rendelési szám EN szerinti jelölés 41 A 30 L BF A szerszám alakja és típusa 41 = egyenes kivitel 42 = tört síkú kivitel anyagcsoportok 2 Szemcseminőség A = korund C = szilíciumkarbid ZA = cirkonkorund/korund 3 Szemcsefinomság szemcsefinomság ISO 8486 szerint piktogrammok biztonsági ajánlásokra 4 Keménységi fok (korongjellemző) A keménységi fokozatokat az ABC betűivel és betűsorrendjével jelöljük, a nagyon puhától a nagy keménységű kötésig (A-Z). 5 Kötés BF = üvegszövet erősítéses műgyanta kötés 6 Megengedett legnagyobb megmunkálási/kerületi sebesség [m/s]-ban Germany felfogási útmutatás a termékcsalád színjelölése EN szerinti színjelölő csíkok külső-ø korongvastagság furat-ø kód a megmunkálható anyag színjelölése meghajtó gépre vonatkozó utalás vas, kén és klórtartalmú töltőanyagok hozzáadása nélkül gyártott termék A két termékcsalád színjelölése Univerzális PS-FORE (PSF) termékcsalád Nagyteljesítményű SG-ELASIC (SG) termékcsalád A megmunkálandó anyagok színjelölése Univerzális PS-FORE (PSF) termékcsalád anyag = szín = fekete rozsdamentes (INOX) = kék Nagyteljesítményű SG-ELASIC (SG) termékcsalád anyag = szín = fekete /öntvények = fekete/piros rozsdamentes (INOX) = kék oldal 6 6 oldal kő/öntvények = zöld/piros 9 5

6 Univerzális PS-FORE, CHOPSAW termékcsalád Acél Univerzálisan alkalmazható darabolókorong, K kötéskeménységgel, középen elhelyezett szálerősítéses réteggel, agresszív és sorjamentes daraboláshoz. magas élettartam gyors darabolás kisebb oldairányú súrlódás univerzális darabolási feladatokhoz < 3 KW Kiváló vágóteljesítmények érhetők el max. 3 KW meghajtó teljesítményű gépekkel. D x x H 80 m/s kerületi sebességre egyenes kivitel (Forma 41) ,8 A 36 K PSF-CHOP/25, A 36 K BF x 2,8 x 25,4 (1) ,8 A 36 K PSF-CHOP/25, A 36 K BF x 2,8 x 25,4 (1) ,8 A 36 K PSF-CHOP/25, A 36 K BF x 3,8 x 25,4 (1) INOX Univerzálisan alkalmazható darabolókorong, K kötéskeménységgel, középen elhelyezett szálerősítéses réteggel, agresszív és sorjamentes daraboláshoz. magas élettartam gyors darabolás kisebb oldairányú súrlódás univerzális darabolási feladatokhoz rozsdamentes (INOX) Kiváló vágóteljesítmények érhetők el max. 3 KW meghajtó teljesítményű gépekkel. Vas, kén és klór-tartalmú adalékanyagok hozzáadása nélkül gyártott termék. D x x H 80 m/s kerületi sebességre egyenes kivitel (Forma 41) ,8 A 36 K PSF-CHOP-INOX/25, A 36 K BF x 2,8 x 25,4 (1) ,8 A 36 K PSF-CHOP-INOX/25, A 36 K BF x 2,8 x 25,4 (1) ,8 A 36 K PSF-CHOP-INOX/25, A 36 K BF x 3,8 x 25,4 (1)

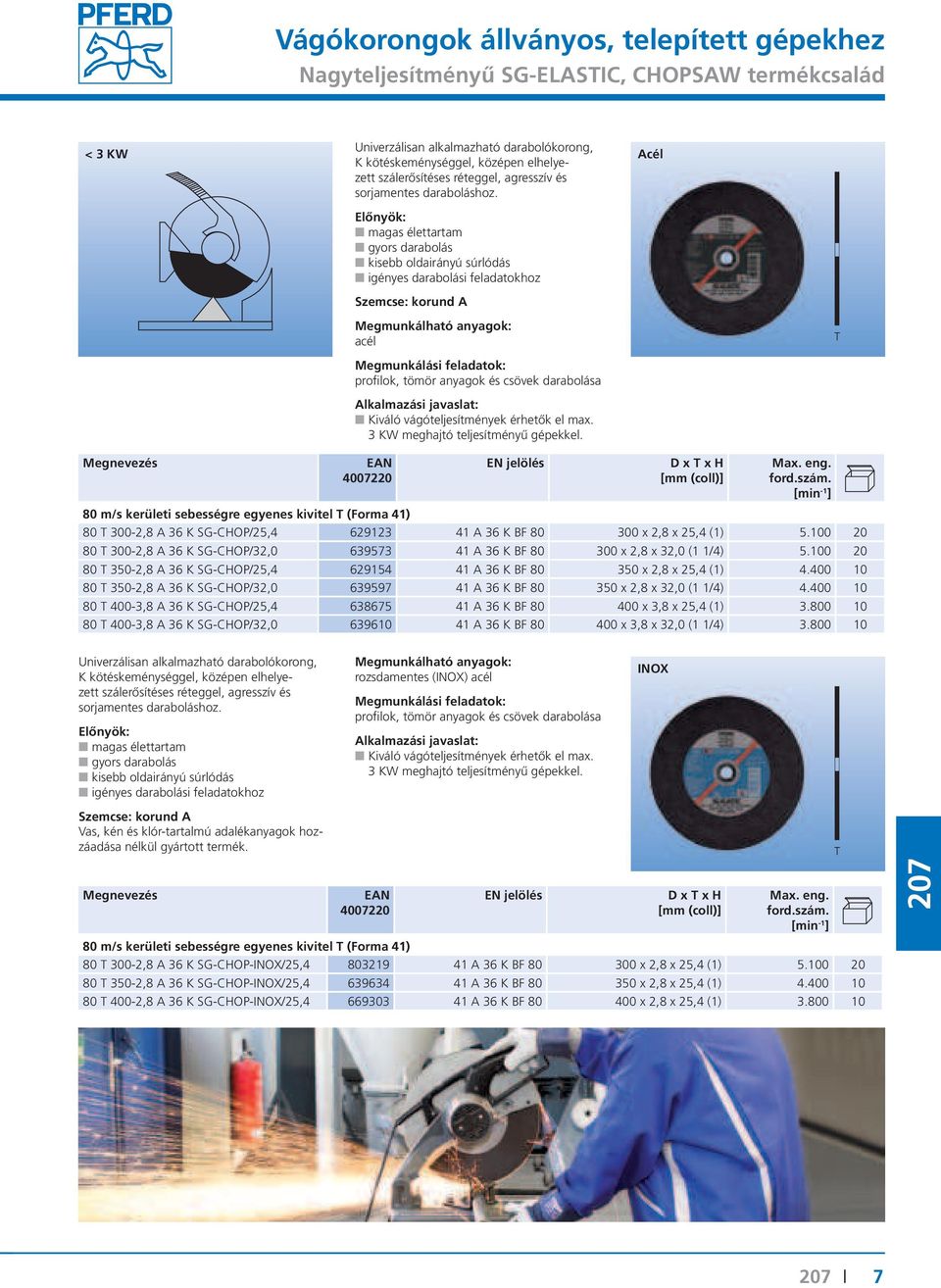

7 Nagyteljesítményű SG-ELASIC, CHOPSAW termékcsalád < 3 KW Univerzálisan alkalmazható darabolókorong, K kötéskeménységgel, középen elhelyezett szálerősítéses réteggel, agresszív és sorjamentes daraboláshoz. magas élettartam gyors darabolás kisebb oldairányú súrlódás igényes darabolási feladatokhoz Acél Kiváló vágóteljesítmények érhetők el max. 3 KW meghajtó teljesítményű gépekkel. D x x H 80 m/s kerületi sebességre egyenes kivitel (Forma 41) ,8 A 36 K SG-CHOP/25, A 36 K BF x 2,8 x 25,4 (1) ,8 A 36 K SG-CHOP/32, A 36 K BF x 2,8 x 32,0 (1 1/4) ,8 A 36 K SG-CHOP/25, A 36 K BF x 2,8 x 25,4 (1) ,8 A 36 K SG-CHOP/32, A 36 K BF x 2,8 x 32,0 (1 1/4) ,8 A 36 K SG-CHOP/25, A 36 K BF x 3,8 x 25,4 (1) ,8 A 36 K SG-CHOP/32, A 36 K BF x 3,8 x 32,0 (1 1/4) Univerzálisan alkalmazható darabolókorong, K kötéskeménységgel, középen elhelyezett szálerősítéses réteggel, agresszív és sorjamentes daraboláshoz. magas élettartam gyors darabolás kisebb oldairányú súrlódás igényes darabolási feladatokhoz rozsdamentes (INOX) Kiváló vágóteljesítmények érhetők el max. 3 KW meghajtó teljesítményű gépekkel. INOX Vas, kén és klór-tartalmú adalékanyagok hozzáadása nélkül gyártott termék. D x x H 80 m/s kerületi sebességre egyenes kivitel (Forma 41) ,8 A 36 K SG-CHOP-INOX/25, A 36 K BF x 2,8 x 25,4 (1) ,8 A 36 K SG-CHOP-INOX/25, A 36 K BF x 2,8 x 25,4 (1) ,8 A 36 K SG-CHOP-INOX/25, A 36 K BF x 2,8 x 25,4 (1)

8 Nagyteljesítményű SG-ELASIC, CHOPSAW-HD termékcsalád Acél Darabolókorong L és O kötéskeménységgel, két szélen elhelyezett szálerősítéses réteggel. Nagyfokú stabilitást igénylő darabolási feladatokhoz. nagy oldalirányú stabilitás nagyon magas élettartam igényes darabolási feladatokhoz A legjobb vágóteljesítmények teljesítményerős meghajtógépekkel érhetők el. D x x H 80 m/s kerületi sebességre egyenes kivitel (Forma 41) ,0 A 30 L SG-CHOP-HD/25, A 30 L BF x 3,0 x 25,4 (1) ,0 A 30 L SG-CHOP-HD/32, A 30 L BF x 3,0 x 32,0 (1 1/4) ,4 A 30 O SG-CHOP-HD/25, A 30 O BF x 3,4 x 25,4 (1) ,0 A 30 L SG-CHOP-HD/25, A 30 L BF x 3,0 x 25,4 (1) ,0 A 30 L SG-CHOP-HD/32, A 30 L BF x 3,0 x 32,0 (1 1/4) ,8 A 30 O SG-CHOP-HD/25, A 30 O BF x 3,8 x 25,4 (1) ,0 A 30 L SG-CHOP-HD/25, A 30 L BF x 4,0 x 25,4 (1) ,0 A 30 L SG-CHOP-HD/32, A 30 L BF x 4,0 x 32,0 (1 1/4) m/s kerületi sebességre egyenes kivitel (Forma 41) ,2 A 30 O SG-CHOP-HD/25, A 30 O BF x 4,2 x 25,4 (1) INOX Darabolókorong L kötéskeménységgel, két szélen elhelyezett szálerősítéses réteggel. Nagyfokú stabilitást igénylő darabolási feladatokhoz. nagy oldalirányú stabilitás nagyon magas élettartam igényes darabolási feladatokhoz Vas, kén és klór-tartalmú adalékanyagok hozzáadása nélkül gyártott termék. rozsdamentes (INOX) A legjobb vágóteljesítmények teljesítményerős meghajtógépekkel érhetők el. D x x H 80 m/s kerületi sebességre egyenes kivitel (Forma 41) ,0 A 30 L SG-CHOP-HD-INOX/25, A 30 L BF x 3,0 x 25,4 (1) ,0 A 30 L SG-CHOP-HD-INOX/25, A 30 L BF x 3,0 x 25,4 (1) ,0 A 30 L SG-CHOP-HD-INOX/25, A 30 L BF x 4,0 x 25,4 (1)

9 Nagyteljesítményű SG-ELASIC, CHOPSAW-HD termékcsalád Darabolókorong L kötéskeménységgel, két szélen elhelyezett szálerősítéses réteggel. Nagyfokú stabilitást igénylő darabolási feladatokhoz. Öntöttvas/kő nagy oldalirányú stabilitás nagyon magas élettartam igényes darabolási feladatokhoz Szemcse: szilíciumkarbid C öntvények, kő, műanyagok, nem-vas (NE) fémek A legjobb vágóteljesítmények teljesítményerős meghajtógépekkel érhetők el. D x x H 80 m/s kerületi sebességre egyenes kivitel (Forma 41) ,0 C 36 L SG-CHOP-HD/25, C 36 L BF x 3,0 x 25,4 (1) ,4 C 36 L SG-CHOP-HD/25, C 36 L BF x 3,4 x 25,4 (1) ,0 C 36 L SG-CHOP-HD/25, C 36 L BF x 4,0 x 25,4 (1) Nagyteljesítményű SG-ELASIC, RAIL termékcsalád Q kötéskeménységű vágókorong, sínek gyors és gazdaságos darabolásához. Acél agresszív darabolás kiváló vágásminőség optimális élettartam sínek darabolása A legjobb vágóteljesítmények teljesítményerős meghajtógépekkel érhetők el. D x x H 100 m/s kerületi sebességre egyenes kivitel (Forma 41) ,8 A 24 Q SG-RAIL/22, A 24 Q BF x 3,8 x 22,23 (7/8) ,8 A 24 Q SG-RAIL/25, A 24 Q BF x 3,8 x 25,4 (1) ,8 A 24 Q SG-RAIL/22, A 24 Q BF x 3,8 x 22,23 (7/8) ,8 A 24 Q SG-RAIL/25, A 24 Q BF x 3,8 x 25,4 (1) ,2 A 24 Q SG-RAIL/25, A 24 Q BF x 4,2 x 25,4 (1)

10 Nagyteljesítményű SG-ELASIC, LABOR termékcsalád INOX/Acél Darabolókorong H kötéskeménységgel, precíz és gyors vágás laboratóriumi próbáknál. speciálisan a metallográfiai mintavételekhez alkalmazható kiváló vágási minőség megerősített kivitel a nagyobb stabilitás érdekében Vas, kén és klór-tartalmú adalékanyagok hozzáadása nélkül gyártott termék. rozsdamentes (INOX),, öntvények A felépítésükből adódóan alkalmazásuk csak telepített precíziós darabológépeken lehetséges. Nedves daraboláshoz is alkalmaznható. D x x H 80 m/s kerületi sebességre egyenes kivitel (Forma 41) SG-LAB-INOX ,0 A 60 H SG-LAB-INOX/22, A 60 H BF x 1,0 x 22,23 (7/8) ,5 A 60 H SG-LAB-INOX/22, A 60 H BF x 1,5 x 22,23 (7/8) ,8 A 46 H SG-LAB-INOX/32, A 46 H BF x 1,8 x 32,0 (1 1/4) SG-LAB ,0 A 46 H SG-LAB/32, A 46 H BF x 2,0 x 32,0 (1 1/4) ,5 A 46 H SG-LAB/32, A 46 H BF x 2,5 x 32,0 (1 1/4) ,0 A 46 H SG-LAB/32, A 46 H BF x 3,0 x 32,0 (1 1/4) Nagyteljesítményű SG-ELASIC, HEAVY DUY termékcsalád Öntöttvas/ Darabolókorong a kötéskeménység széles skálájával, igényes darabolási feladatok elvégzésére. optimális élettartam optimális vágási eredmények Szemcse: korund/cirkonkorund ZA, öntvények A legjobb vágóteljesítmények nagyteljesítményű, teljesítményerős meghajtógépekkel érhetők el. D x x H 100 m/s kerületi sebességre egyenes kivitel (Forma 41) ,8 ZA 24 SG-HD/40, ZA 24 BF x 4,8 x 40,0 (1 1/2) ,6 ZA 24 SG-HD/40, ZA 24 BF x 5,6 x 40,0 (1 1/2) ,8 ZA 24 P SG-HD/60, ZA 24 P BF x 7,8 x 60,0 (2 3/8) ,0 ZA 24 R SG-HD/60, ZA 24 R BF x 8,0 x 60,0 (2 3/8)

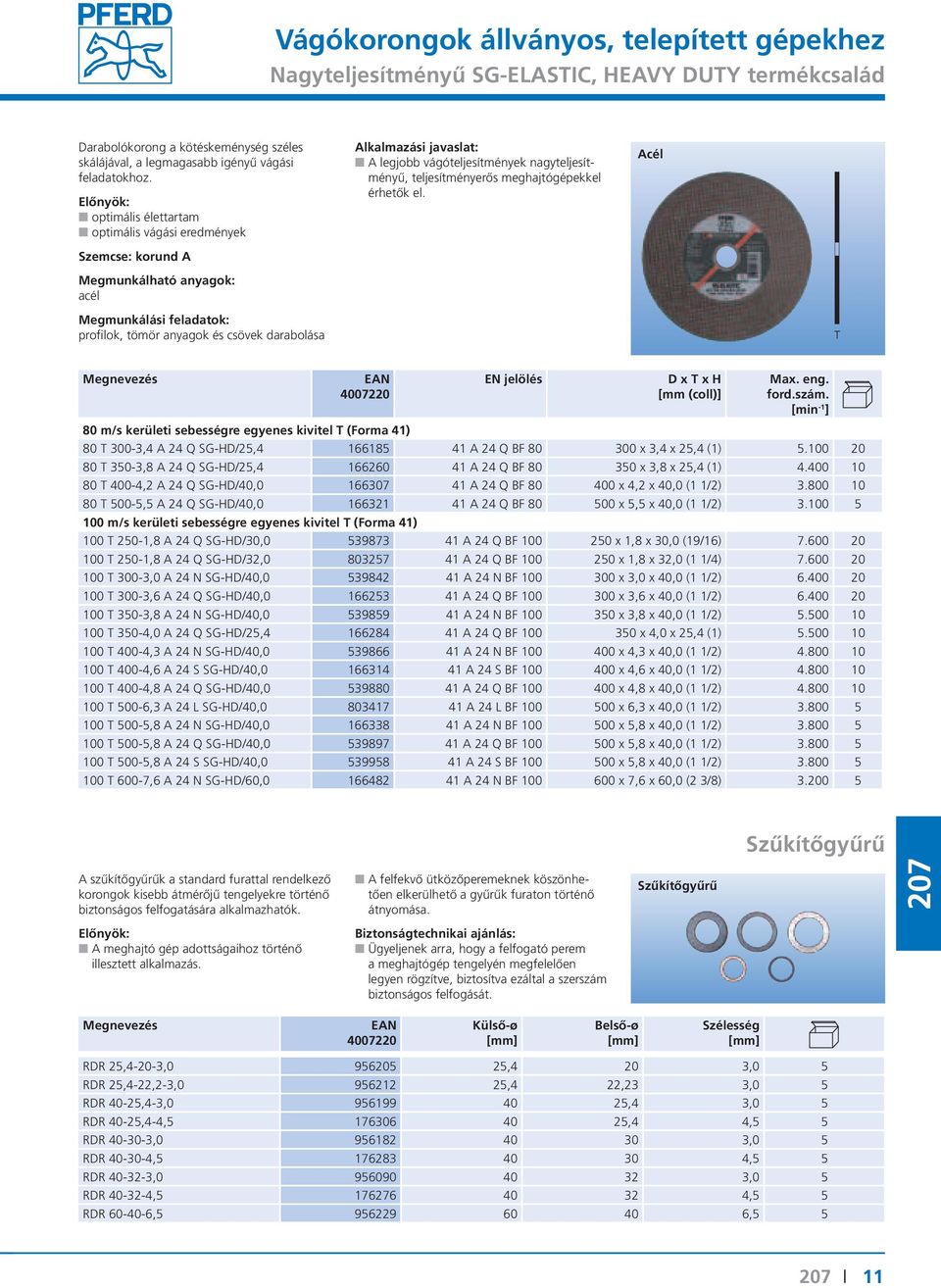

11 Nagyteljesítményű SG-ELASIC, HEAVY DUY termékcsalád Darabolókorong a kötéskeménység széles skálájával, a legmagasabb igényű vágási feladatokhoz. optimális élettartam optimális vágási eredmények A legjobb vágóteljesítmények nagyteljesítményű, teljesítményerős meghajtógépekkel érhetők el. Acél D x x H 80 m/s kerületi sebességre egyenes kivitel (Forma 41) ,4 A 24 Q SG-HD/25, A 24 Q BF x 3,4 x 25,4 (1) ,8 A 24 Q SG-HD/25, A 24 Q BF x 3,8 x 25,4 (1) ,2 A 24 Q SG-HD/40, A 24 Q BF x 4,2 x 40,0 (1 1/2) ,5 A 24 Q SG-HD/40, A 24 Q BF x 5,5 x 40,0 (1 1/2) m/s kerületi sebességre egyenes kivitel (Forma 41) ,8 A 24 Q SG-HD/30, A 24 Q BF x 1,8 x 30,0 (19/16) ,8 A 24 Q SG-HD/32, A 24 Q BF x 1,8 x 32,0 (1 1/4) ,0 A 24 N SG-HD/40, A 24 N BF x 3,0 x 40,0 (1 1/2) ,6 A 24 Q SG-HD/40, A 24 Q BF x 3,6 x 40,0 (1 1/2) ,8 A 24 N SG-HD/40, A 24 N BF x 3,8 x 40,0 (1 1/2) ,0 A 24 Q SG-HD/25, A 24 Q BF x 4,0 x 25,4 (1) ,3 A 24 N SG-HD/40, A 24 N BF x 4,3 x 40,0 (1 1/2) ,6 A 24 S SG-HD/40, A 24 S BF x 4,6 x 40,0 (1 1/2) ,8 A 24 Q SG-HD/40, A 24 Q BF x 4,8 x 40,0 (1 1/2) ,3 A 24 L SG-HD/40, A 24 L BF x 6,3 x 40,0 (1 1/2) ,8 A 24 N SG-HD/40, A 24 N BF x 5,8 x 40,0 (1 1/2) ,8 A 24 Q SG-HD/40, A 24 Q BF x 5,8 x 40,0 (1 1/2) ,8 A 24 S SG-HD/40, A 24 S BF x 5,8 x 40,0 (1 1/2) ,6 A 24 N SG-HD/60, A 24 N BF x 7,6 x 60,0 (2 3/8) Szűkítőgyűrű A szűkítőgyűrűk a standard furattal rendelkező korongok kisebb átmérőjű tengelyekre történő biztonságos felfogatására alkalmazhatók. A felfekvő ütközőperemeknek köszönhetően elkerülhető a gyűrűk furaton történő átnyomása. Szűkítőgyűrű A meghajtó gép adottságaihoz történő illesztett alkalmazás. Biztonságtechnikai ajánlás: Ügyeljenek arra, hogy a felfogató perem a meghajtógép tengelyén megfelelően legyen rögzítve, biztosítva ezáltal a szerszám biztonságos felfogását. Külső-ø [mm] Belső-ø [mm] Szélesség [mm] RDR 25,4-20-3, ,4 20 3,0 5 RDR 25,4-22,2-3, ,4 22,23 3,0 5 RDR 40-25,4-3, ,4 3,0 5 RDR 40-25,4-4, ,4 4,5 5 RDR , ,0 5 RDR , ,5 5 RDR , ,0 5 RDR , ,5 5 RDR , ,5 5 11

12 Egyedi gyártások 12

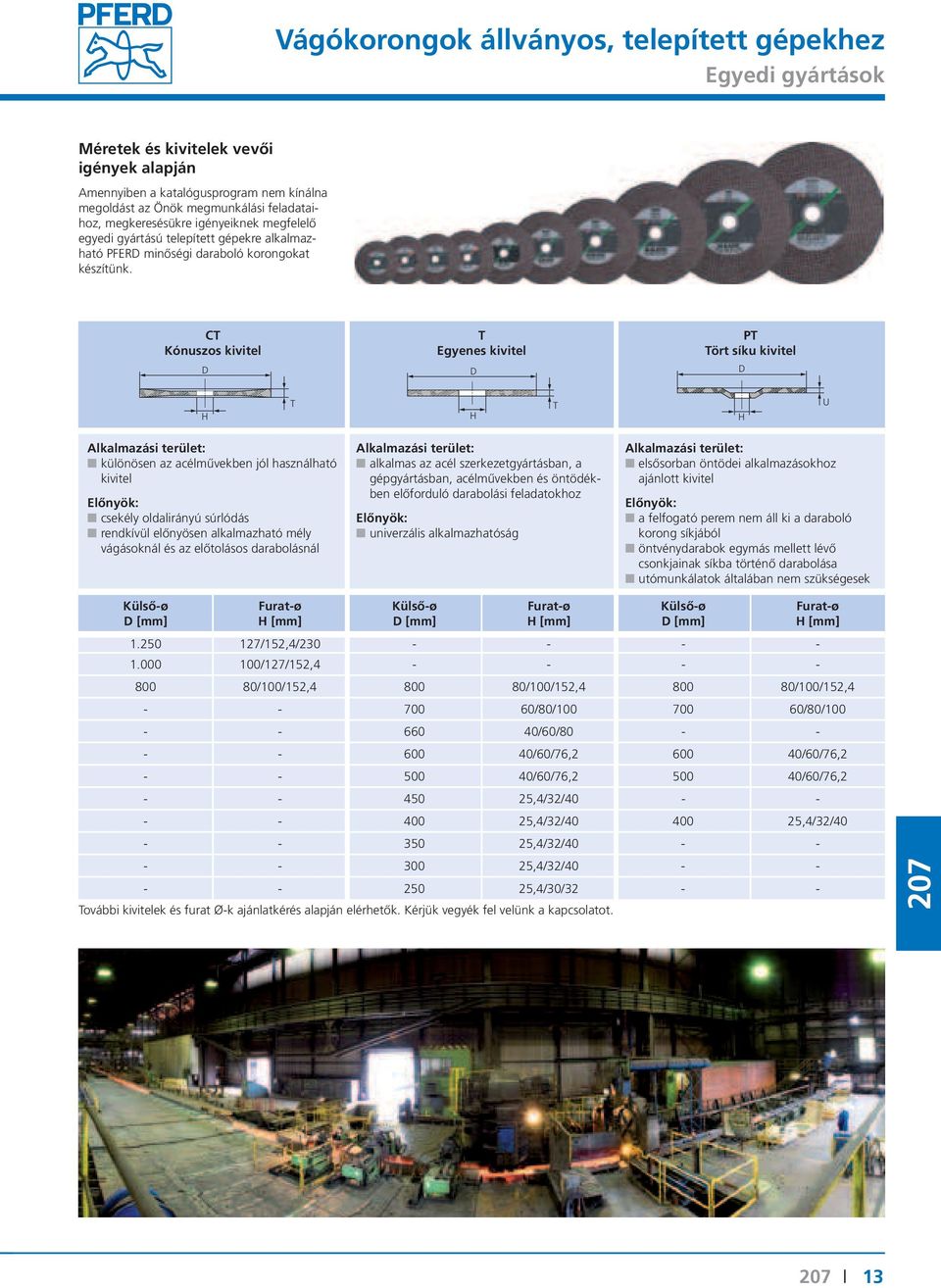

13 Egyedi gyártások Méretek és kivitelek vevői igények alapján Amennyiben a katalógusprogram nem kínálna megoldást az Önök megmunkálási feladataihoz, megkeresésükre igényeiknek megfelelő egyedi gyártású telepített gépekre alkalmazható PFERD minőségi daraboló korongokat készítünk. C Kónuszos kivitel D C Egyenes kivitel D P ört síku kivitel D P H H H U Alkalmazási terület: különösen az művekben jól használható kivitel csekély oldalirányú súrlódás rendkívül előnyösen alkalmazható mély vágásoknál és az előtolásos darabolásnál Alkalmazási terület: alkalmas az szerkezetgyártásban, a gépgyártásban, művekben és öntödékben előforduló darabolási feladatokhoz univerzális alkalmazhatóság Alkalmazási terület: elsősorban öntödei alkalmazásokhoz ajánlott kivitel a felfogató perem nem áll ki a daraboló korong síkjából öntvénydarabok egymás mellett lévő csonkjainak síkba történő darabolása utómunkálatok általában nem szükségesek Külső-ø D [mm] Furat-ø H [mm] Külső-ø D [mm] Furat-ø H [mm] Külső-ø D [mm] /152,4/ /127/152, Furat-ø H [mm] /100/152, /100/152, /100/152, /80/ /80/ /60/ /60/76, /60/76, /60/76, /60/76, ,4/32/ ,4/32/ ,4/32/ ,4/32/ ,4/32/ ,4/30/ ovábbi kivitelek és furat Ø-k ajánlatkérés alapján elérhetők. Kérjük vegyék fel velünk a kapcsolatot. 13

14 Egyedi gyártások ipikus darabolókorong felépítés hagyományos kivitel felépítés maggal mag perem szövet szövetrétegek + + kötött csiszolószemcsék Hagyományos kivitel A telepített gépeken alkalmazható daraboló korongok szálerősítéses, műgyanta kötésű korongok, amelyek lényegében négy komponensből épülnek fel: csiszoló szemcse kötőanyag, amely a csiszolószemcsét a daraboló korongban megköti szövetrétegek/peremszövetek, amelyek a korong biztonságot és a stabilitást biztosítják csiszolásaktív töltőanyagok Felépítés maggal A PFERD által kifejlesztett és szabadalmaztatott magos daraboló korong jellemzője a réteg építésben a masszív test, amely nem tartalmaz csiszolószemcséket. A speciális szerszámkialakítás a következő előnyöket kínálja: 1. Kisebb szorító karima alkalmazása lehetséges nagyobb korongfelület használható nagyobb keresztmetszetű anyagok darabolhatók darabolási költségek csökkentése 2. A korong oldalirányú stabilitásának növelése stabilabb, csökkentett vibrációjú darabolás alacsonyabb zajszint hosszabb élettartam nagyobb anyagvastagság darabolható rövidebb darabolási idők 3. Csökkentett vágókorong szélesség alacsonyabb meghajtó teljesítmény szükséges kisebb anyagveszteség a darabolásnál csökkentett forgács és salak hulladék 4. A korong mag maradványa miatt nincs hulladék elhelyezési költség. A daraboló korongok alkalmazási lehetőségei A darabolandó anyag hőmérsékletétől függően megkülönböztetünk hideg, meleg és forró darabolási eljárásokat. Alkalmazási feltételek Alkalmazási tartomány Hideg darabolás Meleg darabolás Forró darabolás anyaghőmérséklet 100 C-ig C C fölött kerületi sebesség V s * m/s m/s m/s fajlagos darabolási teljesítmény Z 4 15 cm 2 /s 8 20 cm 2 /s cm 2 /s * Kérjük vegyék figyelembe a daraboló korongokra engedélyezett maximális kerületi sebességet. 14

15 Vágókorongok állványos, telepített gépekhez Egyedi gyártások Darabolási eljárások A darabolási eljárásokat attól függően különböztetjük meg, hogy milyen a daraboló korong és a munkadarab elhelyezkedése, relatív mozgása, valamint mi a vágandó anyag és a megmunkálási feladat. Átfogó/szélező vágás Alkalmazási terület: O egyenkénti munkadarabok, valamint kicsi, ill. keskeny anyagok darabolásához O nagyon gyakran alkalmazott darabolási eljárás Darabolási folyamat: O a daraboló korong radiális forgó mozgással egy közös forgóponton keresztül vágja át az anyagot O kismértékű vibráció O rövid darabolási idők O kisméretű munkadaraboknál alacsony korongterhelés Előtolásos vágás Alkalmazási terület: O több egymás mellet fekvő munkadarab, valamint nyersvas blokkok, lapok és lemezek darabolásához O különösen hengerművek induló oldalán a hűtőágy előtt alkalmazott eljárás Darabolási folyamat: O a daraboló korong egy ciklusban vágja át az összes behelyezett különböző keresztmetszetű anyagot O rövid darabolási idők O nagyon termelékeny eljárás Forgatva vágás Alkalmazási terület: O nagy átmérőjű csövek, valamint kerek tömör anyagok darabolásához Darabolási folyamat: O a munkadarab az egész darabolás alatt folyamatosan forog Átmetsző/index vágás Alkalmazási terület: O nagyon nagy átmérőjű kerek tömör anyagok, blokkok darabolásához O különösen művekben, öntödékben alkalmazott eljárás Darabolási folyamat: O a munkadarabot több részletben vágjuk át. O kisebb átmérőjű daraboló Minden rész darabolás korongok alkalmazása után tovább forgatjuk válik lehetővé a munkadarabot (2 4 O kisebb meghajtási részvágás, os teljesítmény igény forgatás, munkadarab O alacsonyabb munkadarab átmérőtől függően). hőmérséklet O nagyon nagy anyagkeresztmetszetek darabolhatók kis korongátmérővel Ingázó vágás Alkalmazási terület: O öntödékben öntési csonkok, öntvény maradványok darabolásához O igényes megmunkálási feladatokhoz vizes darabolásnál Darabolási folyamat: O a daraboló korong a vágandó anyagban meghatározott előtolással előre-hátra mozog O kisebb meghajtási teljesítmény igény O alacsonyabb munkadarab hőmérséklet O optimális forgácselvezetés Kifogástalan daraboló korong felfogatás szorító karima géptengely A megfelelő felfogatás előfeltétele az optimális teljesítmény elérésének, valamint a biztonságos munkavégzésnek. A mellékelt ábrán a helyes felfogatást mutatjuk be: pontos körbefutást biztosító meghajtó tengely egyforma nagyságú felfogó peremek papír kiegyenlítő réteg a biztonságos felfogatáshoz szükséges Javaslatunk: O minden második tárcsacsere után a papír kiegyenlítőt cserélni O > 400 mm-től alapvetően szükséges papír kiegyenlítő réteg használata papír kiegyenlítő réteg Biztonságtechnikai utalás: A PFERD szerszámok biztonságos alkalmazása meghatározó módon függ a kifogástalan rögzítő, felfogató rendszerektől. Az olyan szorítóperemeknek, amelyek közé csiszolótestet fogatunk fel azonos külső átmérővel és felfekvő felülettel kell rendelkezniük (EN 13218, AS , ANSI B7.1 szerint). helyes helytelen 15

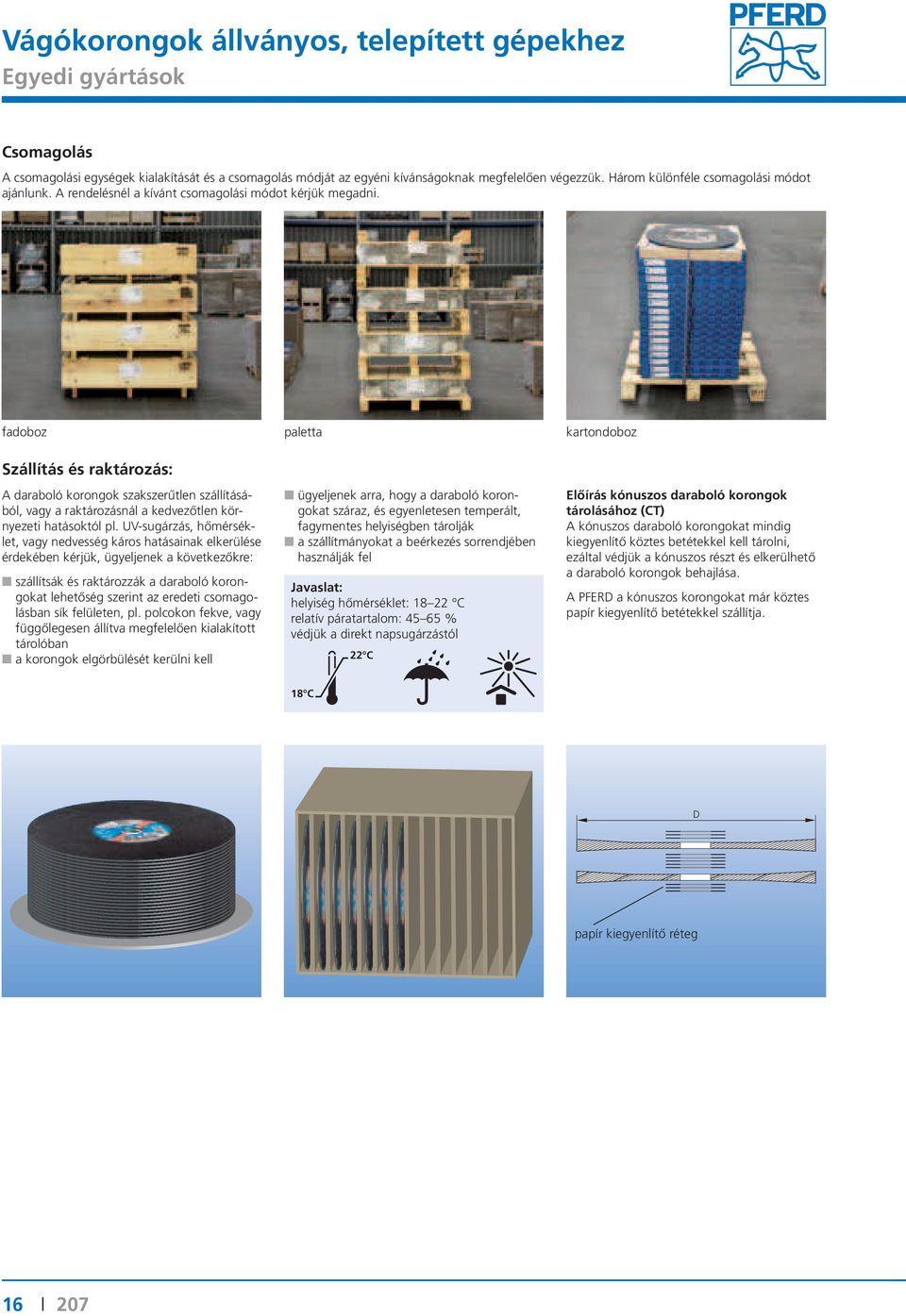

16 Egyedi gyártások Csomagolás A csomagolási egységek kialakítását és a csomagolás módját az egyéni kívánságoknak megfelelően végezzük. Három különféle csomagolási módot ajánlunk. A rendelésnél a kívánt csomagolási módot kérjük megadni. fadoboz paletta kartondoboz Szállítás és raktározás: A daraboló korongok szakszerűtlen szállításából, vagy a raktározásnál a kedvezőtlen környezeti hatásoktól pl. UV-sugárzás, hőmérséklet, vagy nedvesség káros hatásainak elkerülése érdekében kérjük, ügyeljenek a következőkre: szállítsák és raktározzák a daraboló korongokat lehetőség szerint az eredeti csomagolásban sík felületen, pl. polcokon fekve, vagy függőlegesen állítva megfelelően kialakított tárolóban a korongok elgörbülését kerülni kell ügyeljenek arra, hogy a daraboló korongokat száraz, és egyenletesen temperált, fagymentes helyiségben tárolják a szállítmányokat a beérkezés sorrendjében használják fel Javaslat: helyiség hőmérséklet: C relatív páratartalom: % védjük a direkt napsugárzástól 22 C Előírás kónuszos daraboló korongok tárolásához (C) A kónuszos daraboló korongokat mindig kiegyenlítő köztes betétekkel kell tárolni, ezáltal védjük a kónuszos részt és elkerülhető a daraboló korongok behajlása. A PFERD a kónuszos korongokat már köztes papír kiegyenlítő betétekkel szállítja. 18 C D papír kiegyenlítő réteg 16
