1 The world cable network of Telco and Tier 1 Service Providers Kovács Tamás omlas.vik.bme@gmail.com Majdán András majdan.andras@gmail.com

2 net ca us com org mil gov edu br kr nl The Opte Project jp cn tw au de uk it pl fr 2

3 Tier1 Logikai felépítés Internet Service Provider hierarchia Tier saját, világméretű gerinchálózat összeköttetés más Tier1 ISP-kel free peering több kontinensen teljes hozzáférés az Internet routing táblákhoz Forrás: ictregulationtoolkit.org 3

4 Tier2 Logikai felépítés Internet Service Provider hierarchia Alacsonyabb minıségő, lassabb hálózatok legalább +1 hop távolságra a fı gerinchálózattól Tier3 kiskereskedelmi és fogyasztói piac Tier 1-2 fogyasztói lefedettségük ország-és régióspecifikus Forrás: IDC,

5 Logikai felépítés Private & public peering Customer Transit ISP ISP IX IX Public peering ISP ISP ISP Customer Private peering Customer 5

6 Logikai felépítés Private & public peering Private peering két hasonlóhálózati paraméterekkel rendelkezőisp között az Internet-forgalom jelentős része Tier-1 peering segítségével tipikusan Tier1 ISP-k vesznek részt benne Public peering ez a gyakoribb peering modell eredetileg NAP-oknál az USA-ban napjainkra már kiegészült kb. 250 IXP-vel világszerte egy nagy IXP akár többszáz Tier1-2-3 ISP-t köthet össze 6

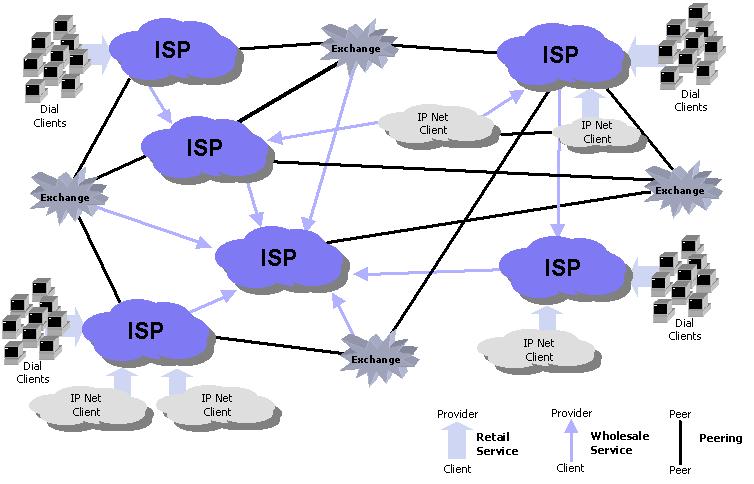

7 Transit Logikai felépítés Private & public peering Tier 1 és néhány T2 ISP hozzáférést biztosít a saját hálózatához kisebb szolgáltatók számára a peeringgel ellentétben, ez nincs ingyen Kedvező lehet olyan T2-3 ISP-knek, amelyek nincsenek IXP közelében Forrás: isoc.org 7

8 Logikai felépítés Internet exhange Point elsődleges célja az AS-ek közvetlen összekapcsolása legfontosabb előnyei: sebesség, késleltetés, költség public peering az áthaladó forgalom nem díjköteles fizikai összeköttetés hatására még nem lesz adatáramlás gyakori hogy két ISP közvetlenül és IXP-n is kapcsolódik egymáshoz 8

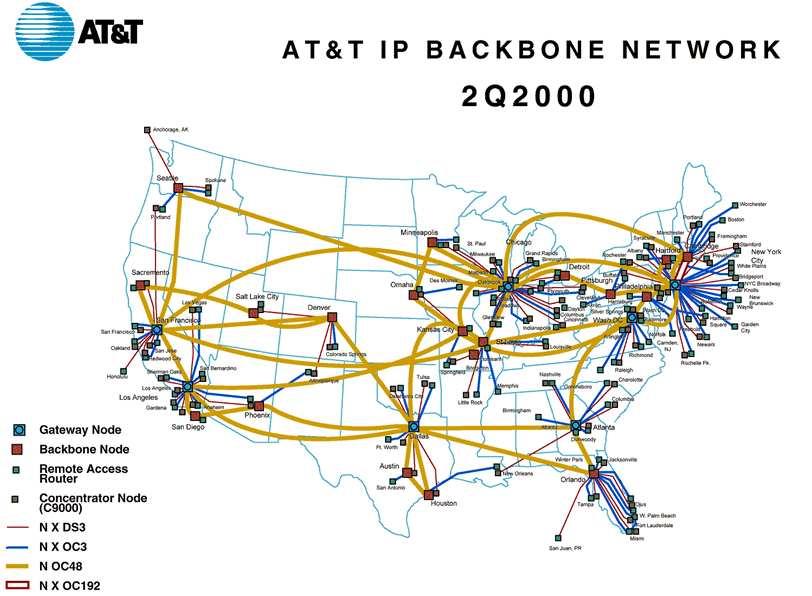

9 Fizikai szervezés Forrás: pcgcom.com 9

10 Fizikai szervezés Forrás: superb.net 10

11 Fizikai szervezés SONET/ SDH sávszélesség adatok SONET OPTICAL carrier level SONET frame format SDH level and frame format Payload bandwidth (kbit/s) Line Rate kbit/s OC-1 STS-1 STM OC-3 STS-3 STM OC-12 STS-12 STM OC-24 STS OC-48 STS-48 STM OC-192 STS-192 STM OC-768 STS-768 STM OC-3072 STS-3072 STM Forrás: wikipedia.org 11

12 Fizikai szervezés SONET- Synchronous optical networking SONET és SDH két közeli protokoll Synchronous Digital Hierarchy digitális adatátvitel lézerfény/led segítségével a PDH-t hivatott leváltani (Plesiochronous Digital Hierarchy) nagyobb kommunikációs kapacitás, szinkronizációs problémáktól mentesen SONET az USA+Canada-ban, SDH a világ többi részén használt SONET : ITU-T SDH : ANSI+ Telcordia 12

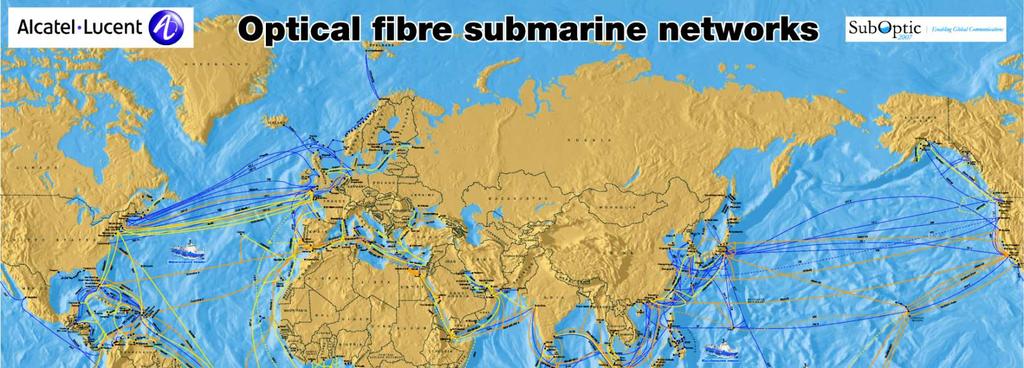

13 Alcatel Optical Fiber Submarine systems Map, 2007 Forrás: alcatel-lucent.com 13

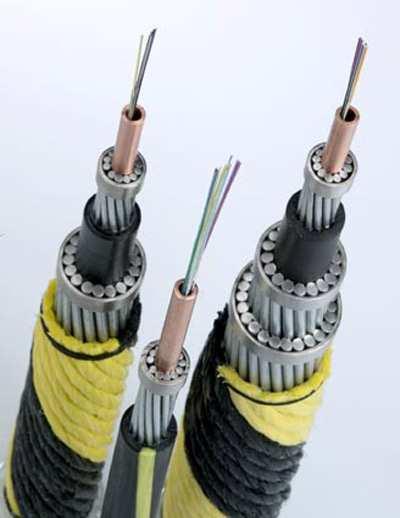

14 Fizikai szervezés 1 Polyethilén 2 Mylar szalag 3 acél huzalok 4 alumínium vízszigetelés 5 Polykarbon 6 réz/alumínium csı 7 petróleum zselé 8 optikai szálak 14

15 15

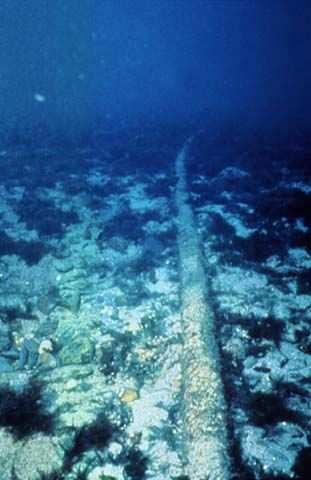

16 Fizikai szervezés A törpök élete nem csak játék és mese 140km-re Szicília partjaitól egy hajó kettészakított egy tenger alatti kábelt. Ugyanezen a napon egy földrengés megrongálta a Máltára vezetı fıkábelt. We have to fix the cable fibre by fibre, and it's a very huge cable 16

17 ISP osztályozás a szolgáltatók Tier besorolása nem triviális Tier1 besorolás egyszerűmegközelítése: o nagy forgalom o nagy kapacitás o széles vásárlókör o nagy számú AS a hálózatban Nem a méret a lényeg: hozzáférnek a teljes routing táblához 1 vagy 2 AS kontinensenként, ideális esetben 1 világszerte nemzetközi üvegszálas hálózat adatcsere vásárlókkal és peer-ekkel az egész világon 17

18 ISP osztályozás caida.org CAIDA, the Cooperative Association for Internet Data Analysis, provides tools and analyses promoting the engineering and maintenance of a robust, scalable global Internet infrastructure. Saját szempontrendszer szerint rangsorolt ISP-k 18

19 ISP osztályozás caida.org 19

20 ISP osztályozás caida.org Egy szkript segítségével kétféle módon végzik: degree based AS based Metric Ases Prefixes Description number of ASes in the customer cone (ASes that can be reached from a given AS by following c2p links first through to its customers, then on to its customers' customers, and so on) number of unique prefixes announced by all ASes in the customer cone /24 number of unique /24 prefixes in the IP address space covered bythe customer cone Degree number of unique ASes connected to this AS via any kind of links (p2c, c2p, p2p, or s2s) 20

21 21

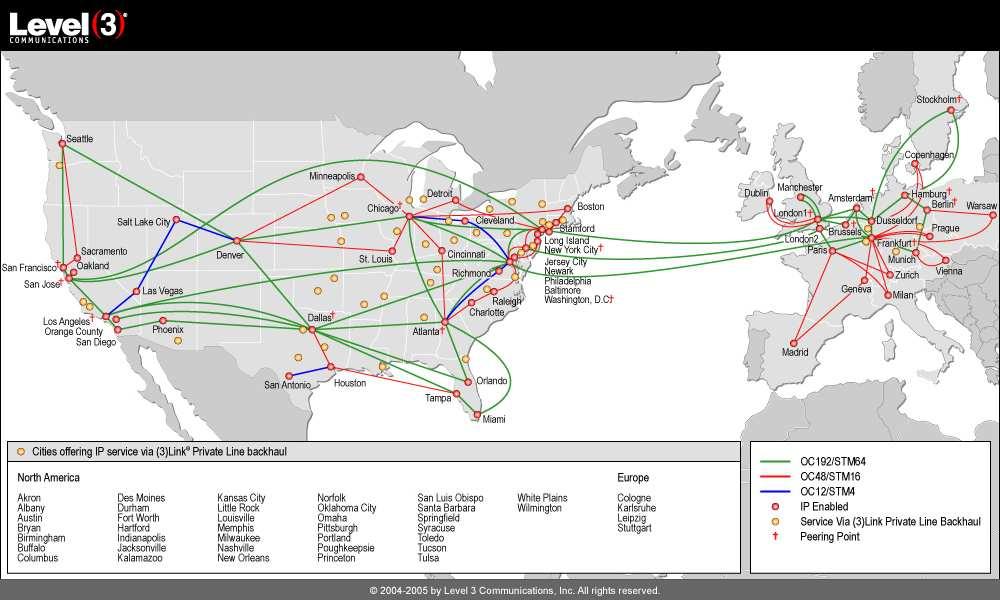

22 Level3 Nemrégiben a Renesys Észak-Amerika és Európa elsőszámúszolgáltatójának minősítette A világ legnagyobb, legfejlettebb Tier1 Telco hálózatát üzemelteti A Renesys az első10 ázsai szolgáltatóközé sorolta CAIDA az első számú ISPnek rangsorolta 22

23 23

24 Verizon 2000-ben jött létre a Bell Atlantic és a GTE egyesülésével Globális IP hálózata 446 ezer mérföld 2700 város, 150 ország 6 kontinensen A hálózat sebessége OC-192 kategóriájú Az első 10 legnagyobb ISP szolgáltató közé tartozik. 24

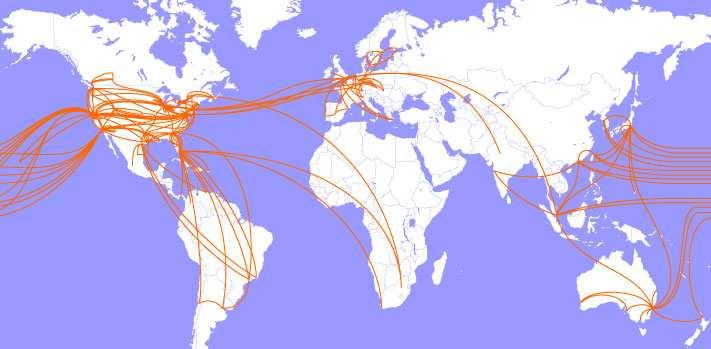

25 Forrás: isp-planet.com 25

26 Sprint A világ egyik legnagyobb Tier1 hálózata A gerinchálózaton több AS hálózati kapcsolat, mint bármely másikon Nagysebességű összeköttetések (OC- 192/STM64) 1. számú ISP Ázsiában, 2. Európában, Észak- Amerikában 4. 26

27 Forrás: webideas.info 27

28 Cogent Multinacionális Tier1 ISP Az internet-forgalom 17%át bonyolítja Kb. 110 piacon van jelen Európában és Észak- Amerikában Jelenlegi kapacitása Gbps, mely elérheti az 1Tbit/s-ot is A világ első5 ISP-je közésorolt caida.org jelenleg a hatodik helyre sorolja 28

29 Forrás: isp-planet.com 29

30 30
