1 Nyomdaipari alapismeretek középszint 1311 ÉRETTSÉGI VIZSGA május 20. NYOMDAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

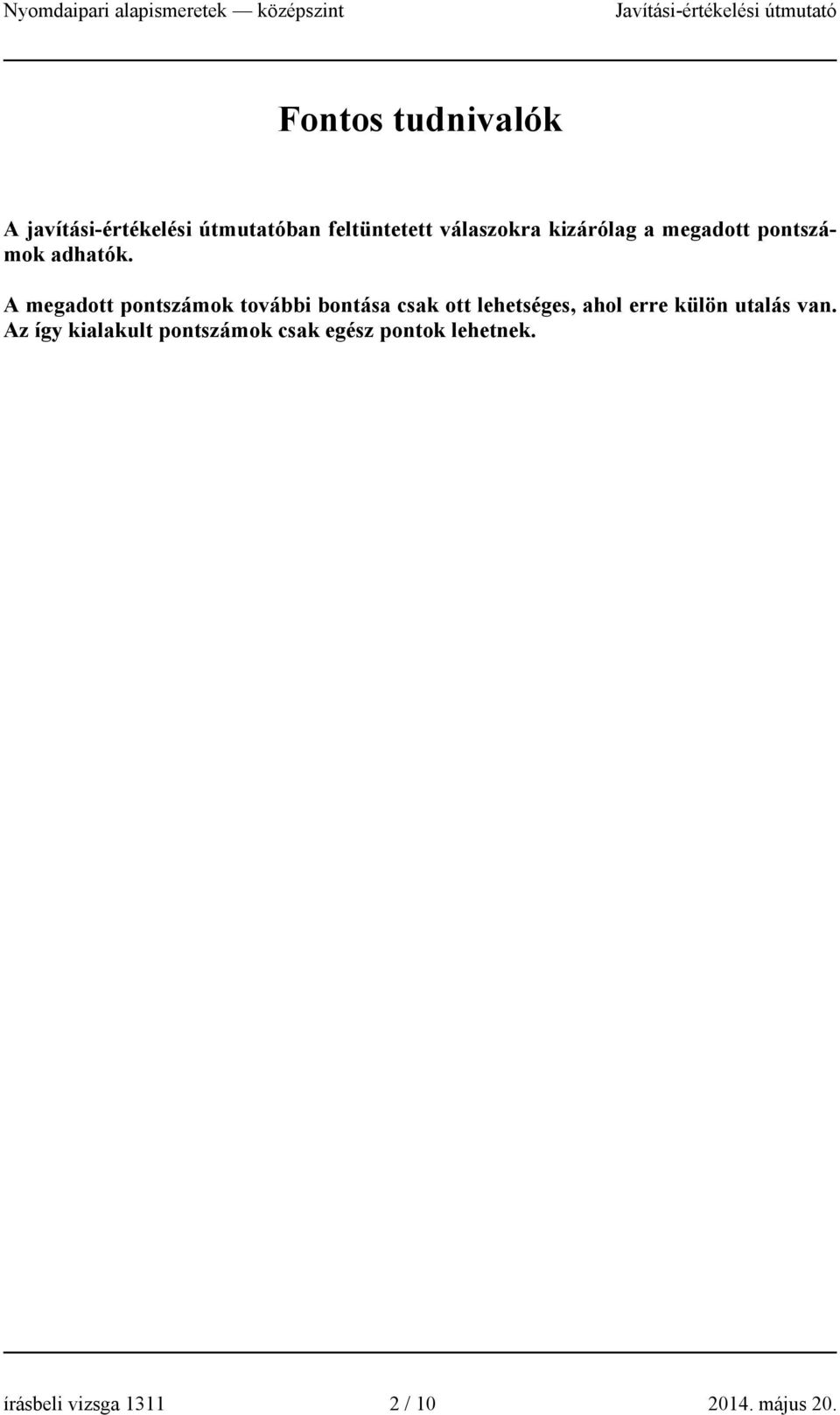

2 Fontos tudnivalók A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. írásbeli vizsga / május 20.

3 Teszt jellegű feladatok Maximális pontszám: 50 pont 1. feladat Mely művészettörténeti kor könyvtábláján szerepel középdíszítésként a Mátyás-címer? A helyes válasz betűjelét karikázza be! a) gótika b) román kor c) reneszánsz kor c) 2. feladat A pontot, az egyenest, a síkot a tér elemeinek nevezzük, mert ezekből a legegyszerűbb elemekből épülnek fel a bonyolultabb alakzatok. Mely térelemek határoznak meg egy síkot? Karikázza be a helyes válasz betűjelét! a) Két kitérő egyenes. b) Négy pont. c) Két metsző egyenes és egy rajtuk kívül fekvő pont. d) Három nem egy egyenesen lévő pont. d) 3. feladat Írja az alábbiakban felsorolt elnevezések közül a helyesnek tartott megnevezés melletti pontozott vonalra az ábra alatti számot! a) Fővonal (főegyenes)... b) Profilegyenes... c) Vetítősugár (vetítőegyenes)... a) Fővonal (főegyenes) b) Profilegyenes... c) Vetítősugár (vetítőegyenes) = írásbeli vizsga / május 20.

4 4. feladat Karikázza be az alábbi, két síkra vonatkozó megállapítások közül a hamis állítás betűjelét! a) Két sík nem lehet párhuzamos helyzetű. b) Ha két sík nem párhuzamos, akkor metszik egymást. c) Két sík metszésvonala egyenes vonal. a) 5. feladat Az alábbi rajzokon egy alkatrész kétféle méretmegadása látható. Karikázza be a felsorolt lehetőségek közül a helyes válasz betűjelét! c) a) Az 1-es jelű méretmegadás a helyes. b) A 2-es jelű méretmegadás a helyes. c) Mindkettő méretmegadás helyes. d) Egyik méretmegadás sem helyes. 6. feladat Az ábrán vetületeivel ábrázoltuk az a egyenest. Meghatározza-e az a egyenes térbeli helyzetét az ábrán látható két vetület? A helyes válasz betűjelét karikázza be! a) IGEN b) NEM b) írásbeli vizsga / május 20.

5 7. feladat Hány mm az alkatrész X-szel jelölt része! A helyes válasz betűjelét karikázza be! a) 70 b) 80 c) 90 b) 8. feladat 10 pont Igazak-e vagy hamisak a következő állítások? Az állítás melletti oszlopba írja az vagy hamis szót! Állítás A kolozsvári nyomda alapítója Huszár Gál volt. A második fősík első képe párhuzamos az x 1,2 tengellyel. Az első vetítősík második képe merőleges az x 1,2 tengelyre. Az első képsíkkal párhuzamos egyenes az első vetítőegyenes. A fűzőszövet laza szövésű, erősen appretált anyag. A flexónyomtatás a magasnyomtatás korszerű változata. A tipográfiai (didot) pont a kéziszedés idején 0,376 mm volt, ma a szoftverekben ennél pontosabb értékkel számolnak. A hollandi malom a keményítőgyártás eszköze. A papír hamutartalmának értékéből a papírban szereplő töltőanyag mennyiségére következtethetünk. A nyomdaipari filmek denzitásának mérésére átnézeti (transzmissziós) denzitométert kell alkalmazni. I/H hamis hamis hamis hamis 10 1 = 10 pont 9. feladat 8 pont Az alábbiakban a tekercsnyomógépek pályavezetésének elemei vannak felsorolva. Állítsa az elemeket a papírpálya haladásának megfelelő sorrendbe! Írja a kipontozott helyekre a sorrendnek megfelelő számot! a) behúzó hengerpár 3 b) első szín nyomóműve 5 c) hajtogató tölcsér 8 d) második szín nyomóműve 7 e) oldalirányú behúzómű 4 f) regiszterállító henger 6 g) tekercsfék 2 h) tekercstartó = 8 pont írásbeli vizsga / május 20.

6 10. feladat 1 A következő jelölésekkel P=pigment, K=kötőanyag, M=mindkettő jelölje, hogy a következő festéktulajdonságokat túlnyomórészt melyik alkotórész határozza meg! a) szín P... b) színerő P... c) fedőképesség M... d) fényesség K... e) viszkozitás K... f) tixotrópia M... g) száradási mód K... h) tapadóképesség K... i) őrlési finomság P... j) fényállóság P... k) vízállóság M... l) kopásállóság K = feladat 4 pont Egészítse ki az összeadó színkeverésre vonatkozó állításokat! a) kék + zöld = cián b) vörös + kék = bíbor c) vörös + zöld = sárga d) vörös + kék + zöld = fehér 4 1 = 4 pont 12. feladat Mi a fotopolimer fogalma? A helyes válasz betűjelét karikázza be! b) a) A fotopolimer olyan monomerekből és egyéb összetevőkből álló anyag, amelyben az UV-sugárzás hatására cserződés megy végbe. b) A fotopolimer olyan monomerekből és egyéb összetevőkből álló anyag, amelyben az UV-sugárzás hatására polimerizáció megy végbe. c) A fotopolimer olyan monomerekből és egyéb összetevőkből álló anyag, amelyben az UV-sugárzás hatására redukálódás megy végbe. írásbeli vizsga / május 20.

7 Leíró jellegű feladatok Maximális pontszám: 50 pont 1. feladat 8 pont A kipontozott helyekre írja be a szerző nyomdász nevét! a) Hess András: Chronica Hungarorum b) Tótfalusi Kis Miklós: Mentsége c) Kner Imre: Monumenta Literarum d) Tevan Andor: A könyv évezredes útja 4 2 = 8 pont 2. feladat 10 pont Számítsa ki a megadott adatok alapján az illusztrációs könyv terjedelmét negyedívre kerekített oldalszámban! Adatok: Terjedelem: 500 műszaki kéziratoldal Szedéstükör: ciceró Könyv formátuma: A4 Betűfokozat: garmond/ciceró Képanyag mellékletként 6 ½ kötészeti ív Papír mérete: A0 Papír négyzetmétertömege: 80 g/m 2 A kéziraton levő összes n = n Egy nyomtatott sorban n = 84 n 10 sor A sorok száma egy oldalon = 48 sor 12 old Az n -ek száma egy oldalon = 4032 n old A szöveges oldalak száma = 155, oldal 4032 A könyv terjedelme = 260 oldal A könyvkötészeti ívek száma 260 = 16, a könyv 260 oldalas. írásbeli vizsga / május 20.

8 3. feladat 8 pont Szerkessze meg a munkadarab alkatrészrajzát! A felülnézetet ábrázolja teljes metszettel! Építse fel a mérethálózatot! A vetületek megrajzolása A teljes metszet ábrázolása A helyes méretháló 5 pont írásbeli vizsga / május 20.

9 4. feladat 8 pont Határozza meg a papír gyártásirányának fogalmát! Mutasson be három száliránytól függő (hossz- és keresztirányban) papírtulajdonság eltérést! A gyártásirány a papírgépben a papír haladási iránya, ezzel megegyezik a rostok rendezettségének iránya. A gyártási irányból fakadó tulajdonság-eltérések: a szakítószilárdság hosszirányban nagyobb, mint keresztirányban, nedvességfelvételkor keresztirányban nagyobb a méretváltozás, mint hosszirányban, száliránnyal párhuzamosan a papír többször hajtogatható, mint arra merőlegesen. A felsoroltak helyett más helyes eltérések is elfogadhatók. 5. feladat 8 pont A megrendelő tartós ragasztókötött könyv gyártását szeretné megrendelni. Mutassa be neki a PUR ragasztók alkalmazásuk előnyeit, hátrányait a ragasztókötésben! A PUR ragasztók alkalmazásának előnyei: Nagy kötési szilárdság, akár műnyomó papír ragasztókötésekor, akár kifutó képek esetében is. Vékony rétegben felhordható, ez nagy hajlékonyságot biztosít, ezáltal a könyv jól gömbölyíthető és jól nyitható. Kevésbé érzékeny a hőmérséklet-változásra, a ragasztó hajtogatási szilárdsága hosszú ideig fennmarad. Kisebb rovátkolási mélység, így a papír felületének nyomtatásra alkalmas része megnőhet. Különböző vastagságú, anyagú stb. fólia, papír- és kartonlapok egy kötetbe köthetése. A PUR ragasztók alkalmazásának hátrányai: A PUR ragasztó alkalmazásakor fokozott üzembiztonsági (egészségvédelmi, környezetvédelmi) előírásokat kell betartani. A kötésszilárdság kialakulásához több idő kell, mint a hot-melt ragasztónál, így a rossz lepakolásnál, korai körülvágásnál, torzulhat a gerinc. Magasabb ár. A 8 pontos határig más helyes válaszokért is adható részpont. 6. feladat 4 pont Sorolja fel, hogy a nagyüzemi kötészetben milyen módokon egyesíthetik a kiadványok íveit! Az ívegyesítési lehetőségek: cérnafűzés; szálfelsütés; ragasztókötés; irkafűzés. írásbeli vizsga / május 20.

10 7. feladat 4 pont Sorolja fel az ofszetnyomógépek nyomómű-típusait! Az ofszetnyomógépek nyomóművei lehetnek: háromhengeresek; négyhengeresek; öthengeresek; szatellit nyomóművek írásbeli vizsga / május 20.
