1 A Fények Világa költségek nélkül

2 A Fények Világa költségek nélkül

3

4 A LED technológia A lámpatestek, melyek utat mutatnak a fények világában LED világítási ötletek LED vészvilágítási ötletek LED technológia a világításban Világítástechnika 10 RX100 Megtakarítás-számláló készlet 14 RX101 Kompakt Vezérlőközpont 15 RX01 LED 16 RX02 LED 20 RX05 LED 24 RX06 LED 28 RX08 LED 34 Világítástechnika vészvilágításhoz 40 Logica LED 42 Indica LED 46 Szimbólumok 52

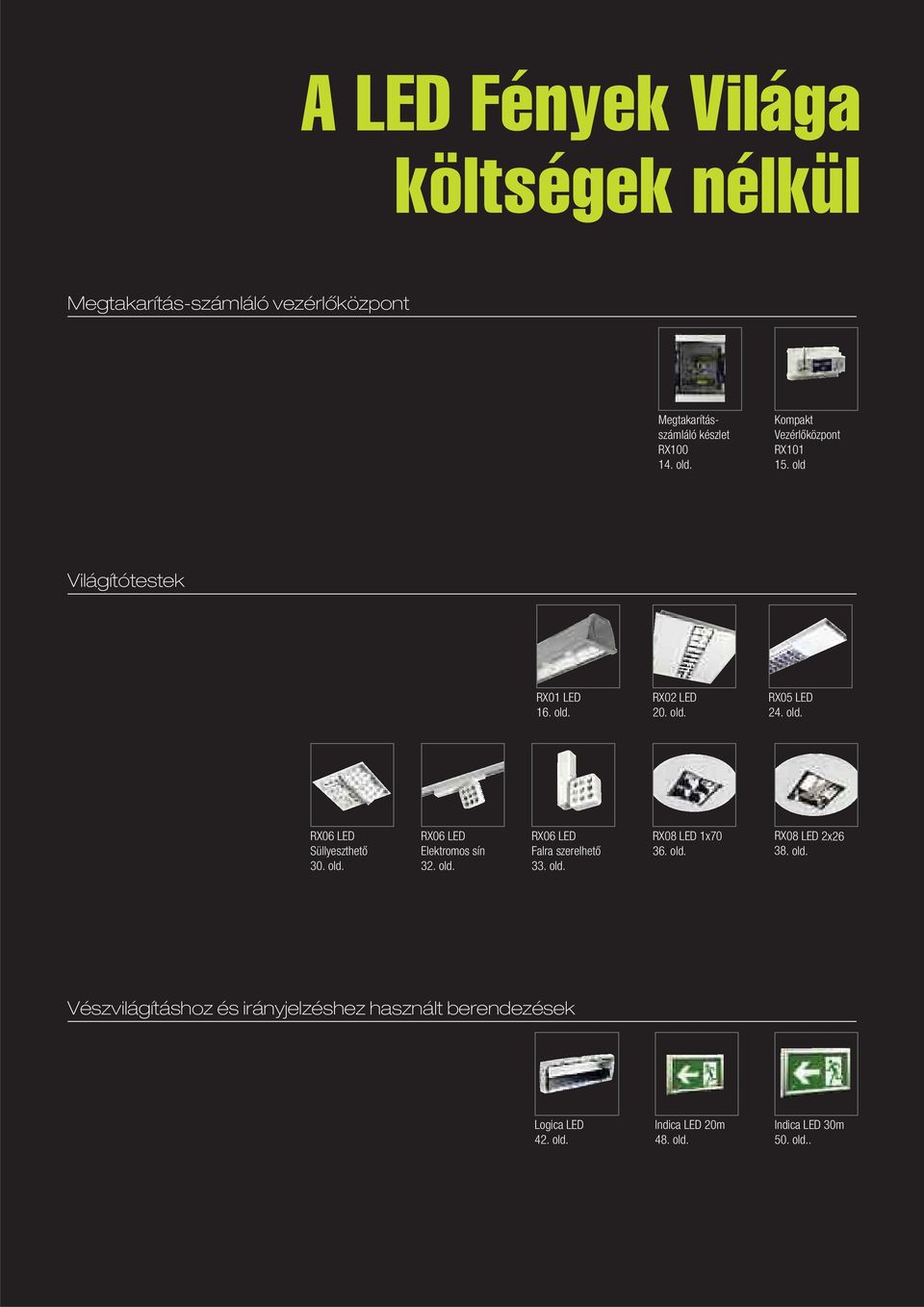

5 A LED Fények Világa költségek nélkül Megtakarítás-számláló vezérlőközpont Megtakarításszámláló készlet RX old. Kompakt Vezérlőközpont RX old Világítótestek RX01 LED 16. old. RX02 LED 20. old. RX05 LED 24. old. RX06 LED Süllyeszthető 30. old. RX06 LED Elektromos sín 32. old. RX06 LED Falra szerelhető 33. old. RX08 LED 1x old. RX08 LED 2x old. Vészvilágításhoz és irányjelzéshez használt berendezések Logica LED 42. old. Indica LED 20m 48. old. Indica LED 30m 50. old..

6 A lámpatestek, melyek utat mutatnak Környezettudatosság és energia-megtakarítás A LED Fények Világa termékcsalád tagjai olyan nagy hatékonyságú vezérléssel vannak felszerelve, amely optimalizálja a LED források áramellátását. Továbbá a LED fényforrásokkal együtt alkalmazva, az önbeállító technológiával rendelkező fényerő rendszer hatékonysága is jelentősen nő. A hatékonyság növekedés és a nagyobb megbízhatóság akár 80%-os energia-megtakarítást is garantál. Továbbá minden felhasznált alapanyag kiváló minőségű és teljes mértékben újrahasznosítható. Az európai normatívákkal összhangban Az új LED-es világítótest család, a LED Fények Világa, a legújabb európai szabályozási környezettel összhangban készül. 4

7 a fények világában Kényelem és teljesítmény az innováció jegyében A LED-es világítótestek, a hagyományos izzókkal és fénycsövekkel ellentétben, jellegüknél fogva olyan fénysugarat bocsátanak ki, amely nem melegíti fel a környezetet. A LED Fények Világa termékcsalád reflektorai és optikái úgy lettek megtervezve, hogy a fényáram ellenőrzés alatt tartása és a munkafelület optimális megvilágítása mellett jelentősen csökkenjen a vakító fény Design és racionalitás Mind esztétikai, mind építészeti szempontból gondos tervezés és nagyfokú racionalitás jellemzi az általunk megalkotott termékcsaládot. Célunk az volt, hogy egyszerű megoldások segítségével termékeink valamennyi főbb világítástechnikai alkalmazáshoz illeszkedjenek és beépítési szempontból is számos célnak megfeleljenek. 5

8 GSM KAPCSOLAT A VEZÉRLŐKÖZPONT ÉS A BEGHELLI SZERVIZ ADATBANKJA KÖZÖTT LED világítási ötletek Telepítő csapatunk meglévő világítási rendszerek új, rendkívül energiatakarékos LED készülékekkel történő átalakítására specializálódott, mely a Felhasználó számára költségmentes A szükséges fény előállítása, a lehető legnagyobb energia-megtakarítás mellett A szükséges fény előállítása, a természetes fény változásának maximális kihasználása mellett

9 RÁDIÓ KAPCSOLAT A VEZÉRLŐKÖZPONTTAL LED vészvilágítási ötletek LED-es biztonsági világítási rendszerek megvalósítása, a rendszer karbantartásának biztosításával a szerződés teljes időtartama alatt A Beghelli automatikus rendszere elvégzi a szükséges ellenőrzéseket és az új előírások szerinti kötelező dokumentumokat elkészíti 7

10 LED technológia a világításban Célkitűzés "LED Fények Világa költségek nélkül": a fény a lakótér és a munkaterület elválaszthatatlan része, nekünk pedig kötelességünk, hogy az előállításához a lehető legkevesebb energiát használjuk fel 8

11 KIT RX100 (akár 950 készülék) lásd 14. oldal RX101 KOMPAKT VEZÉRLŐKÖZPONT (akár 150 készülék) lásd 15. oldal 9

12 VALÓSIDEJŰ ENERGIA- MEGTAKARÍTÁS JELZÉS Il A Megtakarítás-számláló jelzi az ellenőrzése alatt álló összes berendezés fogyasztását, méri a használati időt és az így kapott adatokat összehasonlítja a régi hálózatot alkotó, hagyományos berendezések fogyasztásával. A rendszer az energia-megtakarítást, a 2000/55/EK irányelv alapján, egy C osztályba sorolt induktív ballaszthoz viszonyítva számolja ki RÁDIÓS ADATTOVÁBBBÍTÁS SPREAD SPECTRUM RENDSZERREL Valamennyi berendezés adó-vevő kapcsolatban áll az Energia-megtakarítást számláló központtal. Az információ továbbításához használt rádiórendszer teljesen biztonságos. A 16 csatorna és back-off algoritmust használó CRC hibajelző rendszer bármilyen környezeti feltétel esetén képes garantálni az adatok teljességét és a megbízható kommunikációt. Az űrtechnológiából átvett, Spread Spectrumként ismert SFH DSSS rendszer nem okoz elektromágneses szennyeződést és a civil szektorban elérhető lehető legjobb rádiókommunikációs technológiát nyújtja 10

13 VÉGFELHASZNÁLÓ ELLENŐRZÉS Az energia-megtakarítási adat (KWh) GSM hálózaton keresztül továbbítódik a Megtakarítás-számlálótól a Beghelli szerviz adatbank - ESCO részlege felé, amely automatikusan megjeleníti ezeket az adatokat a felhasználó rendelkezésére bocsátott és jelszóval védett WEB oldalon. Az energiafelhasználáson túl a felhasználó megtekintheti a heti adatokat, valamint a * havi számlákon szereplő teljes megtakarítást a szerződéskötés napjától kezdődően. Megjelenik továbbá egy dinamikus grafikon, amelyen nyomon követhető a fogyasztás éves alakulása havi bontásban, és összehasonlítható az új rendszer fogyasztása egy hagyományos rendszerével. * * valori esemplificativi A RENDSZER MŰKÖDÉSÉNEK ELLENŐRZÉSE WEBOLDALON KERESZTÜL A Il számlálóba épített felügyeleti rendszer lehetővé teszi a vele összeköttetésben álló teljes világítási rendszer diagnosztikáját. Valamely világítótest hibás működése esetén, a készülék azonnali figyelmeztetést küld rádión keresztül a számláló felé. A hiba helyének és jellegének azonosítása után az adat a GSM adóvevőn keresztül továbbítódik a Beghelli szerviz adatbank - ESCO részlege felé, amely teljesen automatikus módon üzenetben értesíti a rendszer kezelésével megbízott telepítőt, és ezzel egyidőben a neki fenntartott WEB-es felületen közzéteszi a szükséges adatokat. A Megtakarítás-számláló technológiával ellátott rendszer megvalósításával megbízott telepítő bármikor ellenőrizheti, hogy az ezen technológiával ellátott berendezések megfelelően működnek-e. A oldalon két külön felhasználói felület található: az első az Ügyfél számára van fenntartva a Fogyasztás és a Beghelli szerviz - ESCO részleg által nyilvántartott számlák figyelemmel kíséréséhez. A másik pedig a LED Fények Világa költségek nélkül projektben résztvevő telepítők számára van fenntartva, és azoknak a cégeknek a listáját tartalmazza, amelyek a telepítést végzik, és amelyek a Beghelli Szerviz nevében az ingyenes szervizelést és karbantartást biztosítják. 11

14 FÉNYÁRAMSZABÁLYOZÓ FOTOSZENZOR A meghajtó elektronikához csatlakoztatott fotocella érzékeli, hogy az adott pillanatban a megvilágított környezet mennyi természetes fényt kap. Ez az információ lehetővé teszi az elektronika számára a teljesítmény pontos beállítását, és így a munkafelület megvilágításának állandó szinten tartását. A fotoszenzor egy szilikon fototranzisztorból áll, amely képes 12 felismerni és elkülöníteni az igazi fényt az emberi szem számára nem érzékelhető olyan sugárzásoktól, amelyek világítási szempontból haszontalanok. Az SMD technológiával készült szerkezet rendkívül kis méretű és közvetlenül a búra alatt található hengerben van elhelyezve.

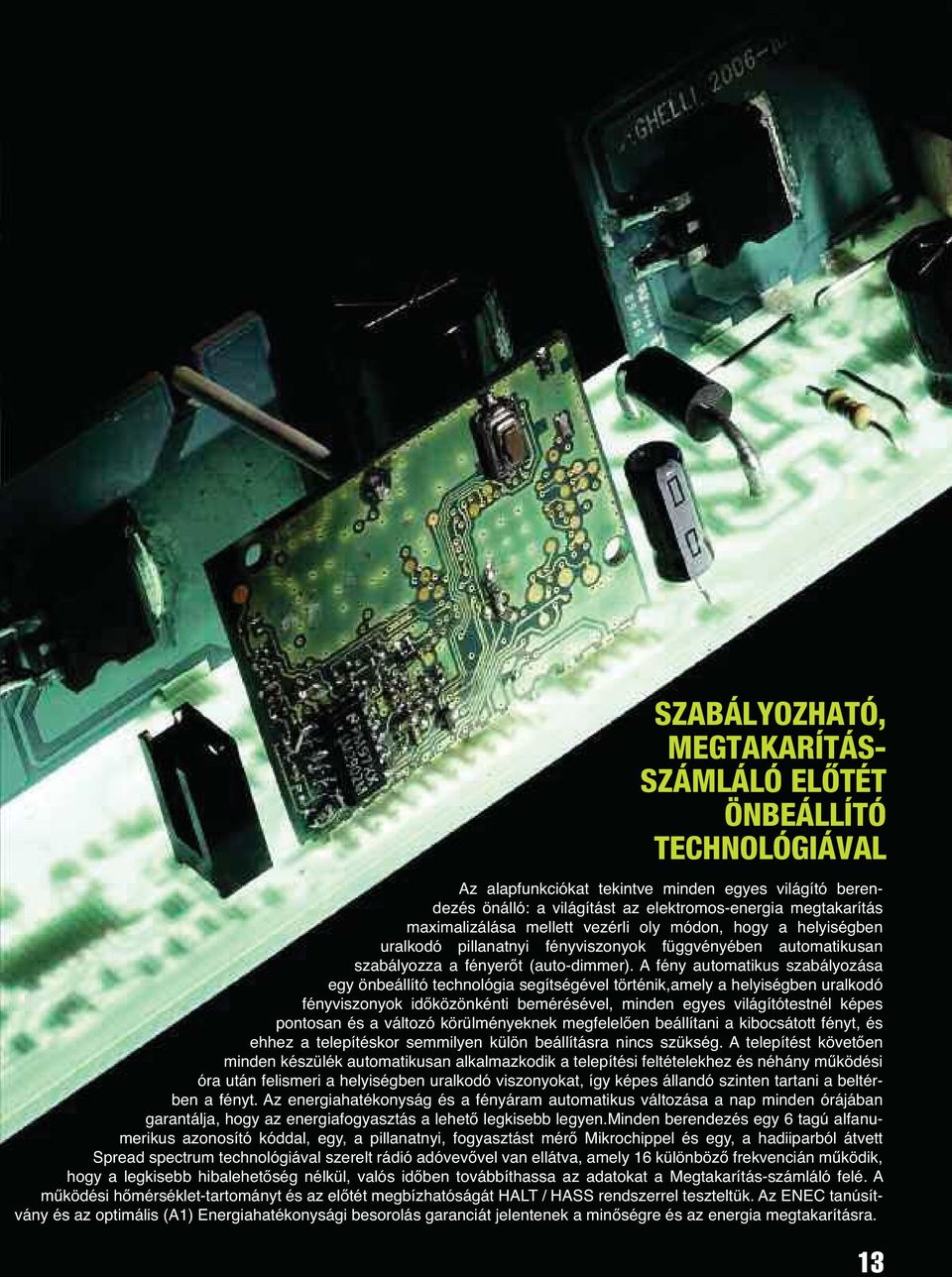

15 SZABÁLYOZHATÓ, MEGTAKARÍTÁS- SZÁMLÁLÓ ELŐTÉT ÖNBEÁLLÍTÓ TECHNOLÓGIÁVAL Az alapfunkciókat tekintve minden egyes világító berendezés önálló: a világítást az elektromos-energia megtakarítás maximalizálása mellett vezérli oly módon, hogy a helyiségben uralkodó pillanatnyi fényviszonyok függvényében automatikusan szabályozza a fényerőt (auto-dimmer). A fény automatikus szabályozása egy önbeállító technológia segítségével történik,amely a helyiségben uralkodó fényviszonyok időközönkénti bemérésével, minden egyes világítótestnél képes pontosan és a változó körülményeknek megfelelően beállítani a kibocsátott fényt, és ehhez a telepítéskor semmilyen külön beállításra nincs szükség. A telepítést követően minden készülék automatikusan alkalmazkodik a telepítési feltételekhez és néhány működési óra után felismeri a helyiségben uralkodó viszonyokat, így képes állandó szinten tartani a beltérben a fényt. Az energiahatékonyság és a fényáram automatikus változása a nap minden órájában garantálja, hogy az energiafogyasztás a lehető legkisebb legyen.minden berendezés egy 6 tagú alfanumerikus azonosító kóddal, egy, a pillanatnyi, fogyasztást mérő Mikrochippel és egy, a hadiiparból átvett Spread spectrum technológiával szerelt rádió adóvevővel van ellátva, amely 16 különböző frekvencián működik, hogy a legkisebb hibalehetőség nélkül, valós időben továbbíthassa az adatokat a Megtakarítás-számláló felé. A működési hőmérséklet-tartományt és az előtét megbízhatóságát HALT / HASS rendszerrel teszteltük. Az ENEC tanúsítvány és az optimális (A1) Energiahatékonysági besorolás garanciát jelentenek a minőségre és az energia megtakarításra. 13

16 RX 100 Megtakarítás-számláló készlet Megtakarítás-számláló rendszer Rendkívül energiatakarékos vezérlő rendszer világító berendezésekhez és biztonsági világításhoz. Az energia-megtakarítási adat (KWh) GSM hálózaton keresztül továbbítódik, a Megtakarítás-számlálótól a Beghelli szerviz adatbank felé, amely automatikusan megjeleníti ezeket az adatokat a felhasználó rendelkezésére bocsátott és jelszóval védett WEB oldalon. Az energiafelhasználáson túl a felhasználó megjelenítheti a heti adatokat, valamint a havi számlákon szereplő teljes megtakarítást, a szerződéskötés napjától kezdődően. Megjelenik továbbá egy dinamikus grafikon, amelyen nyomon követhető a fogyasztás éves alakulása havi bontásban, és összehasonlítható az új rendszer fogyasztása egy hagyományos rendszerével. IP65 230V 50Hz ÁLTALÁNOS JELLEMZŐK Védelmi fokozat IP65 Környezeti hőmérséklet -20 C +40 C Telepítés falra, a készletben található vízálló box segítségével Vezérelt berendezések száma Helyi adattovábbítás Távolsági adattovábbítás Funkciók összesen 950 világítótest és vészvilágítás Spread Spectrum SFH DSSS rádiórendszer 16 csatornán GSM-en a Beghelli szerviz adatbank felé Tesztfunkció szinkronizálása és időzítése Készülékenkénti autonómia / fényáram választás Vészvilágítás engedélyezés/letiltás Részletes hibakezelés Csoportok létrehozása Váltakozó tesztelés a berendezések 50%-án Áramszünet esetén a rendszer egy része mindenképpen beavatkozik Világítási forgatókönyvek létrehozása Lámpacsoportok időzített felkapcsolása/lekapcsolása Szabványosított makrók a vészhelyzet tesztek kezeléséhez különböző előre beállított helyzetekre: Iskola - Kórház - Mozi, stb. Tápfeszültség Méret (mm) Védelmi V-Hz L B H fokozat Súly kg IP H L RX 100 Megtakarítás-számláló készlet Rendelési. Kód Leírás 1200 MEGTAKARÍTÁS SZÁMLÁLÓ KLT. RX100 B A Megtakarítás-számláló készlet az alábbi egységeket tartalmazza 1 Megtakarítás számláló (DIN 9 modul) 1 GSM Interfész (DIN 9 modul) 1 Rádióvezérlő központ az esetleges biztonsági világításhoz 1 Kétpólusú kapcsoló (DIN 1 modul) 1 Ütésálló műanyag doboz IP65 védelmi fokozat A Spread Spectrum rendszerű rádió adóvevő garantálja az érvényben levő rendeletek által előírt diagnosztikai eljárás pontos végrehajtását, valamint az időszakos ellenőrzések nyilvántartásának automatikus elkészítését. 14

17 Vezérlőközpont Megtakarítás-számláló vezérlőközpont Rendkívül energiatakarékos vezérlő központ világító berendezésekhez és vészvilágításhoz. Az energiafelhasználási és megtakarítási adat (KWh) GSM hálózaton keresztül továbbítódik a Megtakarítás-számlálótól a Beghelli szerviz adatbank felé, amely automatikusan megjeleníti ezeket az adatokat a felhasználó rendelkezésére bocsátott és jelszóval védett WEB oldalon. Az energiafelhasználáson túl a felhasználó megjelenítheti a heti adatokat, valamint a havi számlákon szereplő teljes megtakarítást a szerződéskötés napjától kezdődően. Megjelenik továbbá egy dinamikus grafikon, amelyen nyomon követhető a fogyasztás éves alakulása havi bontásban, és összehasonlítható az új rendszer fogyasztása egy hagyományos rendszerével. IP20 230V 50Hz ÁLTALÁNOS JELLEMZŐK Védelmi fokozat IP20 Környezeti hőmérséklet -20 C +40 C Telepítés DIN 9 modulos sínre (bus vezetékre) Vezérelt berendezések száma Helyi adattovábbítás Távolsági adattovábbítás Funkciók összesen 150 világítótest és vészvilágítás Spread Spectrum SFH DSSS rádiórendszer 16 csatornán GSM-en a Beghelli szerviz adatbank felé Tesztfunkció szinkronizálása és időzítése Készülékenkénti autonómia / fényáram választás Vészvilágítás engedélyezés/letiltás Részletes hibakezelés Csoportok létrehozása Váltakozó tesztelés a berendezések 50%-án Áramszünet esetén a rendszer egy része mindenképpen beavatkozik Világítási forgatókönyvek létrehozása Lámpacsoportok időzített felkapcsolása/lekapcsolása Szabványosított makrók a vészhelyzet tesztek kezeléséhez különböző előre beállított helyzetekre: Iskola - Kórház - Mozi, stb. Tápfeszültség Méret (mm) Védelmi V-Hz L B H fokozat Súly kg IP20 0,6 RX101 KOMPAKT VEZÉRLŐKÖZPONT Rendelési. Kód Leírás 1201 RX101 KOMPAKT VEZÉRLŐKÖZPONT L B H A Spread Spectrum rendszerű rádió adóvevő garantálja az érvényben levő rendeletek által előírt diagnosztikai eljárás pontos végrehajtását, valamint az időszakos ellenőrzések nyilvántartásának automatikus elkészítését. 15

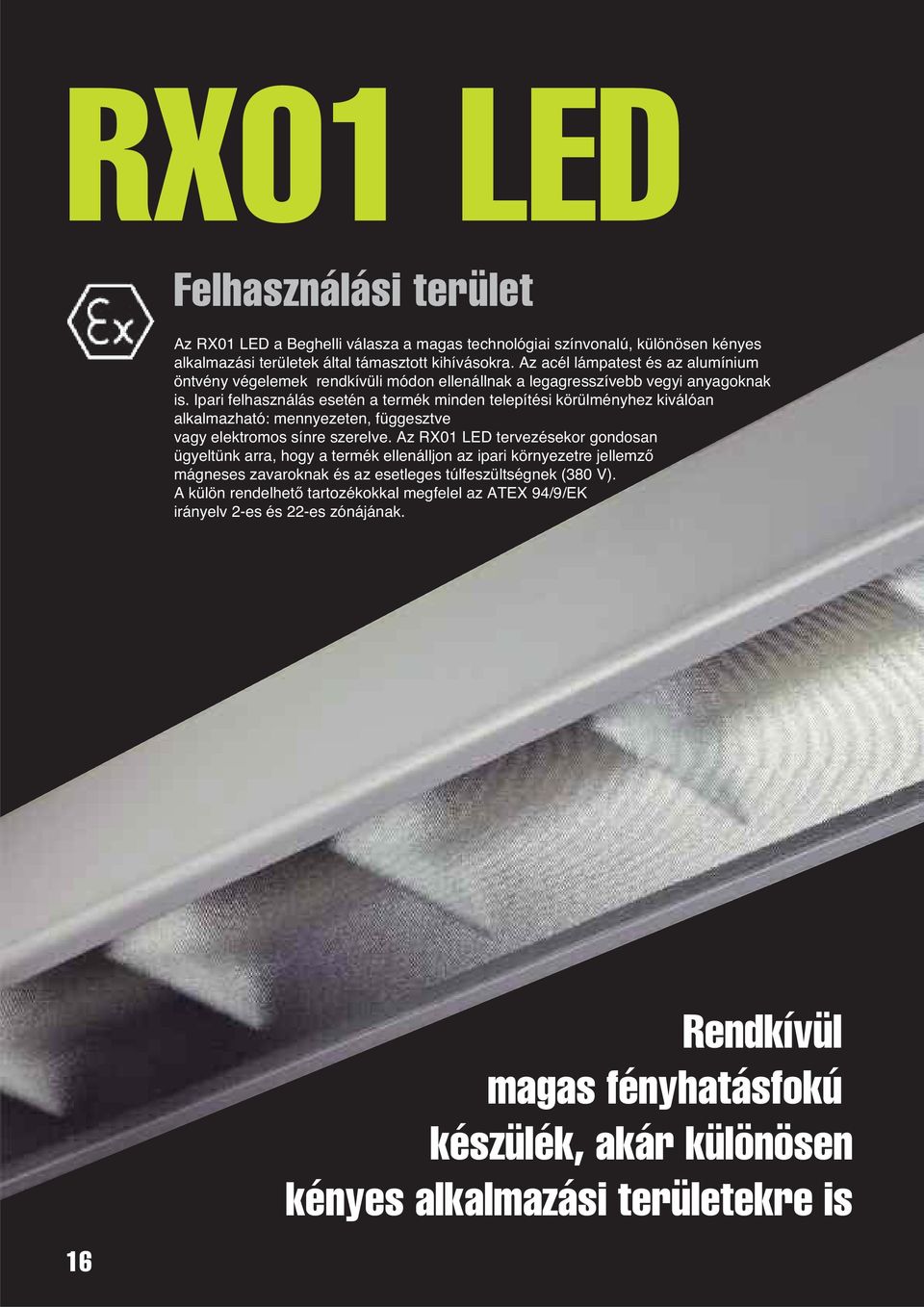

18 RX01 LED Felhasználási terület Az RX01 LED a Beghelli válasza a magas technológiai színvonalú, különösen kényes alkalmazási területek által támasztott kihívásokra. Az acél lámpatest és az alumínium öntvény végelemek rendkívüli módon ellenállnak a legagresszívebb vegyi anyagoknak is. Ipari felhasználás esetén a termék minden telepítési körülményhez kiválóan alkalmazható: mennyezeten, függesztve vagy elektromos sínre szerelve. Az RX01 LED tervezésekor gondosan ügyeltünk arra, hogy a termék ellenálljon az ipari környezetre jellemző mágneses zavaroknak és az esetleges túlfeszültségnek (380 V). A külön rendelhető tartozékokkal megfelel az ATEX 94/9/EK irányelv 2-es és 22-es zónájának. 16 Rendkívül magas fényhatásfokú készülék, akár különösen kényes alkalmazási területekre is

19 Magas fényhatásfokú optika A polírozott alumíniumból készült, káprázásmentes parabola tükör úgy lett megtervezve, hogy a munkasík maximális megvilágítása mellett teljesen megszűnjön a vakító fény. A profil hajlásszöge átlagos magasságban (4-8m) történő használatra lett kialakítva, ami különösen alkalmassá teszi az ipari környezetben történő telepítésre, ahol a talaj jobb megvilágításához enyhén elkeskenyedő profilra van szükség. A fényeloszlás teljes egészében reflektorok segítségével, a fény hatásfokát csökkentő lencsék alkalmazása nélkül történik. A teljesen átlátszó búra, a kisebb fénykibocsátási veszteségen túl, kifejezetten high-tech megjelenést kölcsönöz a terméknek. AZ RX01 LED 2x36 és 2x58 W-OS FÉNYCSŐVEL SZERELT, VÍZÁLLÓ MENNYEZETI LÁMPÁT 17

20 RX01 LED Vízálló mennyezeti lámpák ÁLTALÁNOS JELLEMZŐK Egyenértékű teljesítmény* 2x36, 2x58 W Szabványok EN , EN , UNI9554:1989, DIN : , EN (fotobiológiai kockázat), ATEX 94/9/EK Védelmi fokozat IP65 Környezeti hőmérséklet -20 C +40 C Telepítés mennyezetre, függesztve, elektromos sínre szerelve Előtét elektronikus (cos φ 0,9) Lámpatest poliészter porfestett acél lemez, RAL 7035 Végelem Műanyag öntvény Reflektor Tükröződésmentes polírozott alumínium Búra Magas fényáteresztést garantáló mikroprizmás edzett üveg Az RX01 LED a válasz a magas technológiai színvonalú, különösen kényes alkalmazási területek és veszélyzónák által támasztott kihívásokra. Az acél lámpatest és az üveg búra nagymértékben ellenállnak a különböző mechanikai hatásoknak (IK09) és a legagresszívebb vegyi anyagoknak is. Ipari területeken történő felhasználás esetén a termék éghető gázok illetve a levegőben szálló, robbanóképes porok miatt robbanásveszélyesnek minősített környezetben is kiválóan (ATEX 94/9/EK 02-es és 22-es zóna) alkalmazható. A kiváló vizuális kényelem és az optimális fényeloszlás elősegítése érdekében az optikai rendszer egy 12 cellára osztott reflektorból, valamint egy nagy fényáteresztést garantáló, mikroprizmás üvegből áll. Az RX01 LED különösen alkalmas kemény időjárási viszonyoknak kitett kültéri alkalmazásra is: tervezésének köszönhetően ellenáll a mechanikus rezgéseknek, az ipari környezetre jellemző mágneses zavaroknak és az esetleges túlfeszültségnek is (380 V). IP66 P EDZŐTEREM LED UV-OIL 960 C IK09 230V 50Hz Teljesítmény * Méret (mm) Súly W L B H kg 2x x H L B Üzemi hőmérséklet: -20 C 40 C RX01 LED Teljesítmény *[W] 2x36 2x58 LED Teljesítmény Színhőmérséklet Szín- Áramfelvétel Fényáramlás Fényerő Rendelési. Kód Leírás W K visszaadás Max W LED sz. massimo lm lm/w 1152LED RIS PARMIA RX01 LED 2X K > LED RIS PARMIA RX01 LED 2X K > * Tájékoztató adat a fénycsővel szerelt készülékekkel történő összehasonlításhoz 18

21 Átlátszó prizmás üvegdiffúzorral felszerelt berendezés, amely változatlan hatékonyság mellett lehetővé teszi a vakító fény jelentős csökkentését. MENNYEZETRE SZERELVE ELEKTROMOS SÍNRE SZERELVE FÜGGESZTETT BEÉPÍTÉS cd/klm Polárdiagramm C0-C180 C90-C270 19

22 RX02 LED Magas fényhatásfokú optika Dark light típusú vakításmentes optikával Az RX02 LED forradalmian új tulajdonságokkal rendelkező, szabadalmaztatott optikai sémával van felszerelve, amit a legújabb generációs világítástechnikai szimulációs szoftver tesz teljessé. A fényvető speciális anyagokból készül, többek között ezüsttel kezelt, magas minőségű alumíniumból. Ennek a kombinációnak köszönhetően a fénytechnikai piacon jelenleg rendelkezésre álló legnagyobb fényvisszaverődés érhető el. A nagy hatékonyságú LED rendszer az UNI EN szabványnak teljesen megfelelő optikai sémát használ a munkafelület közvetlen megvilágításához. Felhasználási terület Mennyezeti vagy süllyesztett lámpatest, falon kívüli, lambériás illetve gipszkarton szerkezetekhez, videoterminálok használata esetén is. Az IP54-es védőbúrával ellátott változat tisztaterekben illetve különleges biztonsági követelmények esetén is alkalmazható. A munkafelületre eső pontos fénykibocsátás magas szintű kényelmi tulajdonságokat és precíz fénycsóvát kölcsönöz a terméknek. Az RX02 LED tervezésekor gondosan ügyeltünk arra, hogy a termék ellenálljon az ipari környezetre jellemző mágneses zavaroknak és az esetleges túlfeszültségnek (380 (V). 20

23 AZ RX02 LED 4X18 W-OS SÜLLYESZTETT KÉSZÜLÉKET HELYETTESÍT 21

24 RX02 LED LED világítás ÁLTALÁNOS JELLEMZŐK Egyenértékű teljesítmény* 4x18 W Szabványok Védelmi fokozat IP20 Beépítés süllyesztve M600-as modullal, mennyezetre, lambériás illetve gipszkarton szerkezetekhez Előtét elektronikus (cos φ 0,9) Lámpatest EN , EN , EN (fotobiológiai kockázat) poliészter porfestett acél lemez, RAL 9003 Optika Dark light típusú lamellás UGR<19 L<200cd/mq 65 Süllyesztett lámpatest, falon kívüli, lambériás illetve gipszkarton szerkezetekhez. Külön adapter segítségével MENNYEZETRE is szerelhető. A Dark light rendszer által ellenőrzött alacsony szintű vakítófénynek köszönhetően használata különösen javasolt olyan videoterminállal felszerelt munkahelyeken, ahol a munkatársak hosszú időn keresztül mesterséges megvilágításnak vannak kitéve. A munkafelületre eső pontos fénykibocsátás magas szintű kényelmi tulajdonságokat és precíz fénycsóvát kölcsönöz a terméknek. IP20 DARK LIGHT LED 960 C 230V 50Hz Teljesítmény Méret (mm) Lámpa Telepítés Súly W L B H kg 4x LED süllyesztett 4.6 4x LED mennyezeti 6.6 B B 5,6 L H süllyesztett változat M600-as modul mennyezetre szerelhető változat Tartozékok Rendelési Kód Leírás Rögzítőelemper gipszkartonhoz Mennyezeti adapter Inverter EcoLED SE 1N külön rendelendő RX02 LED Teljesítmény * [W] 4x18 Süllyesztett M600 LED Teljesítmény Szín hőmérséklet Színvisszaadás Áramfelvétel Fényáramlás Fényerő Rendelési. Kód Leírás W K Max W LED sz. max. lm lm/w 1155LED RX02 LED 4X > * Tájékoztató adat a fénycsővel szerelt készülékekkel történő összehasonlításhoz 22

25 SÜLLYESZTETT SZERELÉS GIPSZKARTONBA BEÉPÍTÉS M600-AS MODULBA süllyesztési furat mérete: 580x580 mm rögzítő elem gipszkartonhoz külön rendelendő Polárdiagramm 105 cd/klm mennyezeti adapterrel kód: C0-C180 C90-C270 23

26 RX05 LED 24 AZ RX05 LED 2x36 és 2x58 W FÉNYCSŐVEL SZERELT BERENDEZÉST HELYETTESÍT

27 IRODAI HASZNÁLATRA KIFEJLESZTETT OPTIKAI RENDSZER Il Az RX05 LED optikai projekt kifejezetten irodák és szolgáltatóipari helyiségek számára lett tervezve, a maximális világítástechnikai komfort szem előtt tartása mellett. Forradalmian új tulajdonságainak kifejlesztéséhez, mint például a fénycsóva optimalizálásához, a legújabb generációs világítástechnikai szimulációs szoftvert hívtuk segítségül. Az optikai rendszer speciális anyagokból készül, többek között ezüsttel kezelt, magas minőségű alumíniumból, aminek köszönhetően a magas színvonalú megvilágítás maximális energia-megtakarítás mellett érhető el. A nagy hatékonyságú LED rendszer az UNI EN szabványnak teljesen megfelelő optikai sémát használ a munkafelület közvetlen megvilágításához. Felhasználási terület Az RX05 LED Dark light típusú optikával rendelkezik, amely különösen alkalmassá teszi olyan környezetben történő felhasználásra, ahol videoterminálok működnek. Az egyedi fényvisszaverődési rendszernek köszönhetően kifejezetten nyugtató, vakítás mentes fénycsóvát bocsát ki. A függesztett beépítés további dizájnhangulatot kölcsönöz a terméknek, és kifejezetten alkalmassá teszi színvonalas irodákban illetve a legigényesebb építészeti környezetben történő alkalmazásra is. Mennyezetre szerelve, akár egy sorban is, nagy szolgáltatóipari terek sokoldalú világítástechnikai eszközévé válik. 25

28 RX05 LED LED világítás ÁLTALÁNOS JELLEMZŐK Egyenértékű teljesítmény* 2x36, 2x58 W Szabványok EN , EN , UNI9554:1989, DIN : , EN (fotobiológiai kockázat) Védelmi fokozat IP20 Telepítés mennyezeten, függesztve, Előtét elektronikus (cos φ 0,9) Lámpatest poliészter porfestett acél lemez, RAL 9003 Optika Dark light típusú lamellás UGR<19 L<200cd/mq 65 Mennyezeti vagy függesztett berendezés, szolgáltatóipari telepítésre, videoterminálok használata esetén is. A Dark light rendszer által ellenőrzött alacsony szintű vakítófénynek köszönhetően használata különösen javasolt olyan videoterminállal rendelkező munkahelyeken, ahol a munkatársak hosszú időn keresztül mesterséges megvilágításnak vannak kitéve. A munkafelületre eső pontos fénykibocsátás magas szintű kényelmi tulajdonságokat és precíz fénycsóvát kölcsönöz a terméknek. Tartozékok teljes skálája nehéz kábelezéshez és folyamatos vonalban történő mechanikai rögzítéshez, egy legújabb generációs, polgári rendszer kiépítése érdekében. IP20 230V 50Hz LED 960 C DARK LIGHT Teljesítmény Méret (mm) Lámpa Súly W L B H kg 2x LED 4.6 2x LED 4.6 H B L Tartozékok Rendelési Kód Leírás 9039 Különálló felfüggesztés kábellel L= Inverter EcoLED SE 1N külön rendelendő RX05 LED Teljesítmény * [W] 2x LED RISPAR RX05 LED 2X36 OTIKA B > x LED RISPAR RX05 LED 2X58 OTIKA B > * - Tájékoztató adat a fénycsővel szerelt készülékekkel történő összehasonlításhoz 26 Mennyezeti LED Teljesítmény Szín hőmérséklet Színvisszaadás Áramfelvétel Fényáramlás Fényerő Rendelési. Kód Leírás W K Max W LED sz. max. lm lm/w

29 MENNYEZETRE SZERELVE FÜGGESZTETT TELEPÍTÉS 9039 Különálló felfüggesztés külön rendelendő SORBA TELEPÍTVE - a tartozékokról a Beghelli értékesítési hálózatánál kaphat bővebb felvilágosítást Polárdiagramm 105 cd/klm C0-C180 C90-C270 27

30 RX06 LED 28

31 A változtatható fókusz tudománya A fénysugár szabályozási rendszer a változtatható fókuszú fényképezőgépektől "kölcsönzött" legmodernebb technológián alapul. A rendszer lelke két PMMA lencséből áll, amelyek mindegyikét összeillő nanokoncentrátor félgömbök alkotják. Az első lencse összpontosítja a nagy hatékonyságú LED által kibocsátott fénysugarakat, majd meghatározott törési szögben, az előzővel teljesen szimmetrikus második lencsére irányítja. A második lencse egy olyan mikromozgásokat végző egységgel van egybeépítve, amely képes a két lencsét egymáshoz képest távolítani vagy közelíteni, és ily módon változtatni a fókuszt. A két lencsének a távolítása révén megváltozik a konvergencia szög, és ennek következtében a kilépő fénycsóva szöge, amely a lencsék néhány mm-es elmozdulásával folyamatosan 10 és 52 fok között változik. AZ RX06 LED 1X35, 1X70 W-OS FÉM HALOGÉN LÁMPÁKAT 35, 50, 75 W-OS HALOGÉN LÁMPÁKAT HELYETTESÍT Egy termék, amely minden korlátot ledönt Az RX06 LED által használt, Zoom LED-hez hasonló alapelven működő rendszerek már régóta használatosak a több ezerszer nagyobb teljesítményű, színházi világítás terén, de eddig még senkinek sem sikerült a változó fénycsóva mellett is állandó teljesítményt garantálni: - Magas színvonalú és változatlan hatékonyság a fénysugár bármilyen beállítása mellett is - Minden beállítás mellett tökéletesen egyenletes spotvilágítás, optimális spot megszakítás - A fénycsóva, az ismétlődés elősegítése érdekében, 4 referenciaszög szerint folyamatosan szabályozott ( ) - Semmilyen kromatikus aberráció nem tapasztalható a spot szélső részein (színes fényudvar) - Futurisztikus és elegáns megjelenés 29

32 ÁLTALÁNOS JELLEMZŐK Egyenértékű teljesítmény* 35, 70 W Tápfeszültség 230VAC 50HZ / 180VDC - 266VDC Szabványok EN , EN , EN (fotobiológiai kockázat) Védelmi fokozat IP40 Beépítés armatúra, M600-as modullal, mennyezeti, függesztett; Oldalfalra és mennyezetre szerelhető Előtét elektronikus (cos φ 0,95) Lámpatest Fehér alumínium öntvény RAL Lencsék átlátszó PMMA Optika Zoom LED rendszer RX06 LED Armatúra - M600 - Mennyezeti - Függő Alumínium öntvényből készült, szabályozható fókuszú projektor, amely 9 nagy teljesítményű LED-et foglal magában. Változtatható fókuszú PMMA lencserendszerből álló szabadalmaztatott optika, amelynek segítségével a fénysugár 10 és 52 fok közötti szögben szabályozható. A szabályozás folyamatosan megy végbe a frontoldali beállítócsavar segítségével. A lámpatest a vízszintes és a függőleges tengely mentén is állítható. Teljes alkalmazási skála egyetlen terméken belül: beépítés falsíkban, beépítés esztétikus keretben, mennyezeten, függesztve vagy M600-as modullal. A Zoom Led termékcsalád kifejezetten helyi megvilágításra lett tervezve, olyan helyekre, ahol különösen fontos a kiállított tárgyak kiemelése. A rendelkezésre álló tartozékok széles skálája különösen alkalmassá teszi bármilyen építészeti és lakberendezési környezetben történő alkalmazásra. A többlámpás változatnál mindegyik lámpa önállóan irányítható. A készülék funkcionális földeléssel van ellátva. Változat Méret (mm) Lámpa Súly L B H T1 T2 max. kg 1x LED 2,0 2x LED 3,7 3x LED 5,4 4x LED 7,3 2+2x LED 7,1 H LED IP C 230V 50Hz L T1 * Tájékoztató adat a fémhalogén készülékekkel történő összehasonlításhoz Zoom LED: forradalmian új, szabadalmaztatott rendszer A szabadalmaztatott innovatív optikai rendszer segítségével, a két PMMA lencse közötti távolság változtatásával, megváltoztatható az egyes LED-ek által kibocsátott spotvilágítás szöge (beam angle). Az elmozdítás a frontoldali beállítócsavar segítségével történik. Az alábbiakban a lámpa 4 lehetséges pozíciója látható. B T2 I max 70w*= Cd / I max 35w*= Cd I max 70w*= Cd / I max 35w*= Cd I max 70w*= Cd / I max 35w*= Cd I max 35w* = Cd / I max 70w* = Cd Fénycsóva szélesség 10 Fénycsóva szélesség 18 Fénycsóva szélesség 36 Fénycsóva szélesség 52 Távolság Átmérő Megvilágítás Távolság Átmérő Megvilágítás Távolság Átmérő Megvilágítás Távolság Átmérő Megvilágítás 0,8 m Ø 0,14 m lx 0,8 m Ø 0,25 m lx 0,8 m Ø 0,52 m 8505 lx 0,8 m Ø 0,72 m 4563 lx 1,6 m Ø 0,29 m lx 1,6 m Ø 0,51 m 5940 lx 1,6 m Ø 1,01 m 2133 lx 1,6 m Ø 1,44 m 1134 lx 2,4 m Ø 0,44 m 8073 lx 2,4 m Ø 0,76 m 2592 lx 2,4 m Ø 1,51 m 945 lx 2,4 m Ø 2,20 m 513 lx 3,2 m Ø 0,58 m 4536 lx 3,2 m Ø 1,01 m 1485 lx 3,2 m Ø 2,02 m 540 lx 3,2 m Ø 2,93 m 297 lx 4,0 m Ø 0,73 m 2916 lx 4,0 m Ø 1,27 m 945 lx 4,0 m Ø 2,52 m 351 lx 4,0 m Ø 3,66 m 189 lx 30

33 SPECIÁLIS VÁLTOZATOK: SZÍNVISSZAADÁS 90 - IGÉNY SZERINTI SZÍNHŐMÉRSÉKLET Vegye fel a kapcsolatot a Beghelli értékesítési hálózatával 1x változat 2x változat 3x változat 4x változat FÜGGESZTETT BEÉPÍTÉS BEÉPÍTÉS M600-AS MODULBA 2+2x változat tartozék: keret külön rendelendő MENNYEZETRE SZERELVE 2X tartozék: keret külön rendelendő MENNYEZETRE SZERELVE 3X tartozék: keret külön rendelendő MENNYEZETRE SZERELVE 4X tartozék: keret külön rendelendő MENNYEZETRE SZERELVE 2+2X tartozék: keret külön rendelendő tartozék: keret külön rendelendő Teljesítmény W * 1x35 2x35 3x35 4x35 2+2x35 1x70 1x70 2x70 2x70 3x70 3x70 4x70 4x70 2+2x70 2+2x70 LED Teljesítmény Színhőmérséklet k visszaadás max W LED sz. lm Szín- Áramfelvétel Fényáram Fényerő Rendelési. Kód W lm/w , ,

34 65 ÁLTALÁNOS JELLEMZŐK Egyenértékű teljesítmény* 35, 70 W Tápfeszültség Szabványok EN , EN , EN (fotobiológiai kockázat), EN (elektromos sín) Védelmi fokozat IP40 Beépítés Háromfázisú elektromos sín Lencsék 230VAC 50HZ Előtét elektronikus (cos φ 0,95) Lámpatest Fehér alumínium öntvény RAL átlátszó PMMA Optika Zoom LED rendszer * Tájékoztató adat a fémhalogén készülékekkel történő összehasonlításhoz RX06 LED Háromfázisú elektromos sín Alumínium öntvényből készült, szabályozható fókuszú projektor, amely 9 nagy teljesítményű LED-et foglal magában. Változtatható fókuszú PMMA lencserendszerből álló szabadalmaztatott optika, amelynek segítségével a fénysugár 10 és 52 fok közötti szögben szabályozható. A szabályozás folyamatosan megy végbe, a frontoldali beállítócsavar segítségével. A lámpatest a vízszintes és a függőleges tengely mentén is állítható. A Zomm Led termékcsaládhoz tartozékok széles skálája áll rendelkezésre, amelyek segítségével egy háromfázisú elektromos sín alakítható ki (a speciális katalógusban szerepel vagy a Beghelli értékesítési hálózatánál igényelhető), a készülékhez tartozó adapter révén a lámpa a kereskedelmi forgalomban kapható háromfázisú elektromos sínek nagy részével használható. A Zoom Led termékcsalád kifejezetten helyi megvilágításra lett tervezve, olyan helyekre, ahol különösen fontos a kiállított tárgyak kiemelése. A készülék funkcionális földeléssel van ellátva. LED 650 C IP40 230V 50 Hz Változat Méret (mm) LED Lámpa Súly L B H sz. max kg 1x LED 1,4 2x LED 2,3 1X változat 2X változat SPECIÁLIS VÁLTOZATOK: SZÍNVISSZAADÁS 90 - IGÉNY SZERINTI SZÍNHŐMÉRSÉKLET Vegye fel a kapcsolatot a Beghelli értékesítési hálózatával Teljesítmény W * 1X35 1X70 1X70 2x35 2x70 2x70 LED Teljesítmény Színhőmérséklet k visszaadás ma x W LED sz. lm Szín- Áramfelvétel Fényáram Fényerő Rendelési. Kód W lm/w ,

35 ÁLTALÁNOS JELLEMZŐK Egyenértékű teljesítmény* 35, 70 W Tápfeszültség 230VAC 50HZ / 180VDC - 266VDC Szabványok EN , EN , EN (fotobiológiai kockázat) Védelmi fokozat IP40 Beépítés oldalfal, mennyezet Előtét elektronikus (cos φ 0,95) Lámpatest Fehér alumínium öntvény RAL Lencsék átlátszó PMMA Optika Zoom LED rendszer RX06 LED Oldalfalra-mennyezetre szerelhető modell Alumínium öntvényből készült, szabályozható fókuszú projektor, amely 9 nagy teljesítményű LED-et foglal magában. Változtatható fókuszú, PMMA lencserendszerből álló szabadalmaztatott optika, amelynek segítségével a fénysugár 10 és 52 fok közötti szögben szabályozható. A szabályozás folyamatosan megy végbe, a frontoldali beállítócsavar segítségével. A lámpatest a vízszintes és a függőleges tengely mentén is állítható. A készülékhez tartozó rögzítő elem segítségével oldalfalra vagy mennyezetre is szerelhető. A Zoom Led termékcsalád kifejezetten helyi megvilágításra lett tervezve, olyan helyekre, ahol különösen fontos a kiállított tárgyak kiemelése. A készülék funkcionális földeléssel van ellátva. LED IP40 1x LED 1,4 2x LED 3 H H1 650 C 230 V 50Hz Változat Méret (mm) Lámpa Súly L B H H1 max kg L * összehasonlításhoz B B L H 1X változat 2X változat SPECIÁLIS VÁLTOZATOK: SZÍNVISSZAADÁS 90 - IGÉNY SZERINTI SZÍNHŐMÉRSÉKLET versione 1x versione 2x Vegye fel a kapcsolatot a Beghelli értékesítési hálózatával Teljesítmény W * 1x35 1x70 1x70 2x35 2x70 2x70 LED Teljesítmény Színhőmérséklet k visszaadás ma x W LED sz. lm Szín- Áramfelvétel Fényáram Fényerő Rendelési. Kód W lm/w , MENNYEZETRE SZERELVE OLDALFALRA SZERELVE - tartólemez külön rendelendő - oldalfali rögzítő elem tartozék 33

36 RX08 LED 34

37 AZ RX08 LED 1x70 és 2x26 W-OS DOWNLIGHT-OT HELYETTESÍT Magas fényhatásfokú optika Az RX08 LED egy új generációs down light, amely 4 LED-es, forradalmian új tulajdonságokkal bíró optikai sémával rendelkezik. A fénycsóva optimalizálásához, a legújabb generációs világítástechnikai szimulációs szoftvert hívtuk segítségül. Az optikai rendszer speciális anyagokból készül, többek között ezüsttel kezelt, magas minőségű alumíniumból, aminek köszönhetően a magas színvonalú megvilágítás maximális energia-megtakarítás mellett érhető el. A nagy hatékonyságú LED rendszer az UNI EN szabványnak teljesen megfelelő optikai sémát használ a munkafelület közvetlen megvilágításához. 35

38 RX08 LED 1x70W változat ÁLTALÁNOS JELLEMZŐK Egyenértékű teljesítmény* 1x70W fémhalogén Szabványok EN , EN , EN (fotobiológiai kockázat) Beépítés süllyesztve, mennyezetre Előtét elektronikus (cos φ 0,9) Lámpatest Optika Alumínium öntvény Dark light típusú lamellás UGR<22 Ezt a forradalmian új Downlight termékcsaládot a talaj megvilágításának optimalizálásának és a vakító fény minimalizálásának igénye hívta életre. A szabadalmaztatott optikai séma egy rendkívül magas fényvisszaverődésű elsődleges fényvetőből és egy, a vakító fényt ellenőrző másodlagos fényvetőből áll, tehát tökéletesen megfelel olyan környezetben is, ahol videoterminálok működnek. A készüléktől független előtétet az optikai térhez kábelezve, kábelszorítóval ellátva szállítjuk. A LED fényforrással szerelt termékek különleges hőeloszlásának köszönhetően érezhetően csökken a megvilágított felület felmelegedése, ami így nagyobb kényelmet garantál, miközben kisebb hatással van a megvilágított tárgyakra. Ha ehhez hozzáadjuk még az UV-sugárzásmentes működést, a fenti tulajdonságok különösen alkalmassá teszik a terméket kiállítási területek megvilágítására. IP20 LED DARK LIGHT 230V 50Hz 960 C Teljesítmény W Szerelés Lámpa Súly kg 1x70 Süllyesztett LED 1.9 1x70 Mennyezeti LED 3.2 1x70 Süllyesztve kerettel LED süllyesztett változat mm -es furatokhoz süllyesztett változat keretes adapterrel mm -es furatokhoz mennyezetre szerelhető változat Elektronikus előtét 46 Tartozékok Rendelési. Kód Leírás külön rendelendő KERETES ADAPTER 240 DWL LED MENNYEZETI TARTOZÉK 240 DWL LED GYORSRÖGZÍTŐS (MÁGNESES) FÉNYELOSZTÓ BURKOLAT 36

39 D170 LED Teljesítm.* W 1x70 1x70 LED Teljesítm. Szín- Szín Áramfelv Fény Fényerő Rend. Kód Leírás W hőmérséklet K visszaadás Max W LED sz. max. lm lm/w 1282LED DWL RX08 LED 1x70W INC 3000 K > LED DWL RX08 LED 1x70W INC 4000 K > * Tájékoztató adat a fémhalogén készülékekkel történő összehasonlításhoz BEÉPÍTÉS KERETTEL MENNYEZETRE SZERELVE süllyesztési furat mérete: Ø mm Keretes adapter 240 DWL RL08 LED külön rendelendő mennyezeti tartozék DWL LED külön rendelendő SÜLLYESZTETT SZERELÉS 105 cd/klm Polárdiagramm 90 süllyesztési furat mérete: Ø mm C0-C180 C90-C270 37

40 RX08 LED 2x26W változat ÁLTALÁNOS JELLEMZŐK Egyenértékű teljesítmény* 2x26 W fémhalogén Szabványok EN , EN , EN (fotobiológiai kockázat) Védelmi fokozat Beépítés IP20 süllyesztve, mennyezetre Előtét elektronikus (cos φ 0,9) Lámpatest Optika Alumínium öntvény Dark light típusú lamellás UGR<22 Ezt a forradalmian új Downlight termékcsaládot a talaj megvilágításának optimalizálása és a vakító fény minimalizálásának igénye hívta életre. A szabadalmaztatott optikai séma egy rendkívül magas fényvisszaverődésű elsődleges fényvetőből és egy, a vakító fényt ellenőrző másodlagos fényvetőből áll, tehát tökéletesen megfelel olyan környezetben is, ahol videoterminálok működnek. A készüléktől független előtétet az optikai térhez kábelezve, kábelszorítóval ellátva szállítjuk. A LED fényforrással szerelt termékek különleges hőeloszlásának köszönhetően érezhetően csökken a megvilágított felület felmelegedése, ami így nagyobb kényelmet garantál, miközben kisebb hatással van a megvilágított tárgyakra. Ha ehhez hozzáadjuk még az UV-sugárzásmentes működést, a fenti tulajdonságok különösen alkalmassá teszik a terméket kiállítási területek megvilágítására. IP20 LED DARK LIGHT 230V 50Hz 960 C Teljesítmény W Szerelés Lámpa Súly kg 2x26 Süllyesztett LED 1.9 2x26 Mennyezeti LED 3.2 2x26 Süllyesztve kerettel LED süllyesztett változat mm -es furatokhoz süllyesztett változat keretes adapterrel mm -es furatokhoz mennyezetre szerelhető változat Elektronikus előtét 46 Tartozékok Rendelési. Kód Leírás külön rendelendő KERETES ADAPTER 240 DWL LED MENNYEZETI TARTOZÉK 240 DWL LED GYORSRÖGZÍTŐS (MÁGNESES) FÉNYELOSZTÓ BURKOLAT 38

41 D170 LED Teljesítm.* W 2x26 2x26 LED Teljesítm. Szín- Szín Áramfelv Fény Fényerő Rend. Kód Leírás W hőmérséklet K visszaadás Max W LED sz. max. lm lm/w 1283LED DWL RX08 LED 2x26W INC 4000 K > LED DWL RX08 LED 2x26W INC 3000 K > * Tájékoztató adat a fémhalogén készülékekkel történő összehasonlításhoz BEÉPÍTÉS KERETTEL MENNYEZETRE SZERELVE dimensione foro incasso:ø mm Keretes adapter 240 DWL RL08 LED külön rendelendő mennyezeti tartozék DWL LED külön rendelendő SÜLLYESZTETT SZERELÉS cd/klm Polárdiagramm süllyesztési furat mérete: Ø mm C0-C180 C90-C270 39

42 Világítástechnika vészvilágításhoz Automatizált megoldások UNI szabvány szerinti karbantartáshoz 40

43 KIT RX100 (akár 950 készülék) lásd 14. oldal RX101 KOMPAKT VEZÉRLŐKÖZPONT (akár 150 készülék) lásd 15. oldal 41

44 Logica LED 42

45 A CENTRALIZÁLT VÉSZVILÁGÍTÁS TECHNOLÓGIAI JÖVŐJE A LED-es vészvilágítás tökéletes technológiai megvalósulása. IP65-ös védelmi fokozat szerint kifejlesztett lámpatest, modern és ésszerű, formatervezett dizájn. A gyorsrögzítő elem egyszerű és gyors telepítést garantál. A Logica LED tervezésénél különleges figyelmet fordítottunk a fényvetőre: a LED világítás sajátos jellemzőinek optimalizálásához a legújabb generációs optikai tervező szoftvert hívtuk segítségül, és egy olyan minimál geometriai formát alkottunk meg, amely lehetővé teszi a fényvisszaverődés teljes ellenőrzését. Maximális teljesítmény, mind az átlagos fényáram, mind pedig a megvilágítás egyenletessége és kiterjedése szempontjából. 43

46 Logica LED LED vészvilágítás ÁLTALÁNOS JELLEMZŐK Teljesítmény 8, 11, 24 W Működés Nem folyamatos (SE), Folyamatos vagy Nyilvános / Szórakozóhely (SA/PS) Szabványok EN , EN , EN , UNI EN 1838, UNI Védelmi fokozat IP65 Autonómia 1h, 2h, 3h (DIP switch-el állítható be) Beépítés oldalfal, mennyezet, süllyesztett, álmennyezet Lámpatest szürke polikarbonát, RAL 7035 Optika szimmetrikus, tükröződésmentes alumínium Ezt a vészvilágításhoz használt készüléket különlegesen színvonalas technológia jellemzi. Logica LED az egyetlen centralizált változatban gyártott készülék (LG, LGFM), amely, ha nincs semmilyen vezérlő központtal összeköttetésben, automatikusan beállítja magát Autoteszt (AT) funkcióra. Az áramkör lehetővé teszi továbbá a készülék személyre szabott beállítását a használati igények függvényében (1h/2h/3h), valamint az SA változat átkapcsolható PS verzióra, aminek köszönhetően a fényerősség az adott nyilvános hely igényei szerint szabályozható. Ez utóbbi lehetőség különösen fontos olyan helyiségek esetén, ahol a vészvilágítás jelenti az egyetlen jól látható elemet. Tehát azonnal felismerhetőnek, ugyanakkor elegánsnak, visszafogottnak és minden készülék esetén egyformának kell lennie. A szimmetriának és a teljesen egyenletes megvilágításnak köszönhetően a Logica LED előre meghatározott tájolás nélkül oldalfalra, mennyezetre és a fal síkjába süllyesztve is telepíthető, a hozzá tartozó készlet segítségével, melybe a doboz és a vezetéktakaró keret is beletartozik. A lámpatest belsejében egy dupla fényvisszaverő optika található, két sor nagyteljesítményű LED-del, amelyek példátlan világítástechnikai teljesítményt (akár 600 lm) garantálnak. A tökéletesen átlátszó, polikarbonát búra az optikai egység lezárására lett tervezve, IP65-ös védelmi fokozatta IP65 LED H KÓRHÁZ 12 ÓRA RICARICA TÖLTÉS 230V 50Hz UV 850 C B L H Teljesítmény* * Méret (mm) Észlelési távolság ( DV) W L B H L1 B1 H ** Tájékoztató adat a fénycsővel szerelt készülékekkel történő összehasonlításhoz B1 L1 H1 Tartozékok készletben Tartozékok külön rendelendő Rendelési. Kód Leírás Rendelési. Kód Leírás - Logica tömszelence Süllyeszthető doboz vezetéktakaró kerettel oldalfali gyors rögzítőelem * Logica DS búra * Logika SN búra * Logica BASSO búra * kizárólag az SA/PS változatoknál Logica lámparács Logica tartóelem álmennyezethez Logica DS búra Logica SN búra Logica BASSO búra 44

47 LG Logika (AT, ha nincs vezérlőközponthoz csatlakoztatva) Rendelési. Kód Descrizione W Változat Autonómia Rendelési. Kód Descrizione W Változat Autonómia LOG LED LG 8W SE 1/2/3P 8 SE 1-2-3h LOG LED LG 8W SA/PS 1/2/3N 8 SA/PS 1-2-3h LOG LED LG 11W SE 1/2/3P 11 SE N1-2-3 h LOG LED LG 11W SA/PS 11 SA/PS 1-2-3h LOG LED LG 24W SE 1/2/3P 24 SE 1-2-3h LOG LED LG 24W SA/PS 1/2/3N 24 SA/PS 1-2-3h TELEPÍTÉS FALRA GYORS RÖGZÍTŐELEMMEL ÉS VÍZMÉRTÉKKEL SÜLLYESZTETT ELEPÍTÉS MENNYEZETRE süllyesztési furat: 430 x 165 mm Oldalfali gyors rögzítő elem tartozék LOGICA IP65 Süllyeszthető doboz tartozék TELEPÍTÉS ÁLMENNYEZETRE ÉS GIPSZKARTONRA LOGICA LÁMPARÁCS Furatkészítő sablon, tartozék: 414x150 mm Logica rögzítő elem álmennyezethez külön rendelendő Logika Lámparács külön rendelendő LOGICA BÚRÁK Logika PS DS búra külön rendelendő Logika PS SN búra külön rendelendő Logika PS BASSO búra külön rendelendő 45

48 Indica LED 46

49 DESIGN ÉS TARTÓSSÁG SZÁMOS ALKALMAZÁSHOZ A biztonsági jelzőfények új termékcsaládjának minden tagját a funkcionalitás és az esztétikum jellemzi, melyben az alumínium és az üveg szerves formai egységet alkotnak. Első látásra szigorú és minimál vonalvezetésű, valójában azonban magas technológiai színvonalú termékek, főleg viszonylag kis méretükhöz képest. Fényerejüket a legrosszabb fényviszonyok sem tudják negatív módon befolyásolni. A végső megjelenés karcsú és könnyed, meglepetést csak a jelzés tökéletes egyenletessége tud okozni, amely majdhogynem szembeszáll a világítástechnikai ez idáig ismert törvényeivel. 47

50 Indica LED 20m LED jelzőtáblák ÁLTALÁNOS JELLEMZŐK Teljesítmény 1-2,1 W Működés HT Folyamatos (SA) / Nyilvános Szórakozóhely (PS) Az LG e LGFM változatok esetén DIP switch-el választható Szabványok EN , EN , EN , UNI EN 1838, UNI 11222, DIN Védelmi fokozat IP42 Autonómia Telepítés Lámpatest Optika 1h, 2h, 3h az LG e LGFM változatok esetén DIP switch-el választható ki oldalfal, álmennyezet, mennyezet távtartókkal, oldalfali zászló, mennyezeti zászló Alumínium keret és polikarbonát rögzítő elem RAL 7035 nagy teljesítményű back light rendszer Indica LED a formatervezés válasza a magas színvonalú vészvilágítási igényekre, bármilyen típusú alkalmazásról legyen is szó. A back light típusú megvilágításnak és a szabadalmaztatott optikai rendszernek köszönhetően, a jelzőtábla tökéletesen egyenletes megvilágítást és rendkívüli fényerőt garantál. Kifejezetten sokoldalú készülék, mivel olyan univerzális rögzítő elemmel van ellátva, amely segítségével mind hosszanti irányban mennyezetre, mind pedig a rövidebb oldalánál oldalfalra is felszerelhető. Egyoldalas változata ajtók fölé telepíthető. A telepítés megkönnyítése érdekében minden LED jelzőfény szitanyomott, matt polikarbonát búrával van felszerelve, amely garantálja a jelzőtábla tökéletesen egyenletes megvilágítását (több mint 500cd/mq). IP42 LED H KÓRHÁZ 12 ÓRA TÖLTÉS UV 850 C 230V 50Hz Kétoldalas fali változat Kétoldalas mennyezeti változat H Egyoldalas süllyesztett változat L H Egyoldalas fali változat L H B B B B H L L DV L B H DV L B H DV L B H DV L B H Tartozékok Rendelési. Kód Leírás - DX/SX/BASSO BÚRA készletben Tartozékok Rendelési. Kód Leírás TÁVTARTÓ 250MM PLURAL INDICA LED TÁVTARTÓ 500MM PLURAL - INDICA LED TÁVTARTÓ 1000MM PLURAL - INDICA LED KÁBELES FELFÜGGESZTÉS 2M PLURAL - INDICA LED RÖGZÍTŐELLEM ÁLMENNYEZETHEZ 20M RÖGZÍTŐELLEM FALHOZ PW DF 20 külön rendelendő 48

51 OLDALFALI ZÁSZLÓS SZERELÉS MENNYEZETI ZÁSZLÓS SZERELÉS OLDALFALRA SZERELVE FÜGGESZTETT ZÁSZLÓS SZERELÉS MENNYEZETI ZÁSZLÓS SZERELÉS TÁVTARTÓVAL Kábel felfüggesztés max 100 külön rendelendő TÁVTARTÓ 250MM INDICA DF külön rendelendő TÁVTARTÓ 500MM INDICA DF külön rendelendő TÁVTARTÓ 1000MM INDICA DF külön rendelendő SÜLLYESZTETT ZÁSZLÓS SZERELÉS ÁLMENNYEZETRE OLDALFALI SÜLLYESZTETT SZEREELÉS 506-OS DOBOZBA Foro incasso: 297x43 mm Rögzítő elem álmennyezethez 20 m külön rendelendő - adapter 506-os dobozhoz tartozék Kétoldalas változat LGFM Logica FM H W Rendelési. Kód Leírás Változat Autonómia Akkumulátor LED sz. Fényáram* SE lm Fényáram* SA lm Áramfelvétel W Súly kg Csomagolás 2, INDICA LED DF20M LGFM SA/PS 1/2/3H SA/PS 1/2/3h NiMh 7,2V 0,6Ah /96/ ,5 0,52 6 Egyoldalas változat LGFM Logica FM H W Rendelési. Kód Leírás Változat Autonómia Akkumulátor LED sz. Fényáram* SE lm Fényáram* SA lm Áramfelvétel W Súly kg Csomagolás INDICA LED SF20M LGFM SAPS 1/2/3H SA/PS 1/2/3h NiMH 7.2V 1.2Ah 16 96/96/ ,6 0,

52 Indica LED 30m LED jelzőtáblák ÁLTALÁNOS JELLEMZŐK Teljesítmény Működés 1,6-3,2 W HT Folyamatos (SA) / Nyilvános Szórakozóhely (PS) az LG e LGFM változatok esetén DIP Szabványok EN , EN , EN , UNI EN 1838, UNI 11222, DIN Autonómia 1h, 2h, 3h az LG e LGFM változatok esetén DIP switch-el választható ki Telepítés oldalfalra, álmennyezetre, mennyezetre távtartóval, oldalfali zászlós, mennyezeti zászlós Lámpatest Alumínium keret és polikarbonát rögzítő elem RAL 7035 Optika nagy teljesítményű back light rendszer A LED jelzőfény a formatervezés válasza a magas színvonalú vészvilágítási igényekre, bármilyen típusú alkalmazásról legyen is szó. A back light típusú megvilágításnak és a szabadalmaztatott optikai rendszernek köszönhetően, a jelzőtábla tökéletesen egyenletes megvilágítást és rendkívüli fényerőt garantál. Kifejezetten sokoldalú készülék, mivel olyan univerzális rögzítő elemmel van ellátva, amely segítségével mind hosszanti irányban mennyezetre, mind pedig a rövidebb oldalánál oldalfalra is felszerelhető. Egyoldalas változata ajtók fölé telepíthető. A telepítés megkönnyítése érdekében minden LED jelzőfény szitanyomott, matt polikarbonát búrával van felszerelve, amely garantálja a jelzőtábla tökéletesen egyenletes megvilágítását (több mint 500cd/mq). IP42 LED H KÓRHÁZ 12 ÓRA TÖLTÉS UV 850 C 230V 50Hz Kétoldalas fali változat Kétoldalas mennyezeti változat H Egyoldalas süllyesztett változat Egyoldalas fali változat L H L H B B B B H L L DV L B H DV L B H DV L B H DV L B H Tartozékok Rendelési. Kód Leírás - DX/SX/BASSO BÚRA készletben Tartozékok Rendelési. Kód külön rendelendő Leírás TÁVTARTÓ 250MM PLURAL INDICA LED TÁVTARTÓ 500MM PLURAL - INDICA LED TÁVTARTÓ 1000MM PLURAL - INDICA LED KÁBELES FELFÜGGESZTÉS 2M PLURAL - INDICA LED RÖGZÍTŐELLEM ÁLMENNYEZETHEZ 30M DF RÖGZÍTŐELLEM FALHOZ PWSF DF 30M 50

53 OLDALFALI ZÁSZLÓS SZERELÉS MENNYEZETI ZÁSZLÓS SZERELÉS OLDALFALRA SZERELVE FÜGGESZTETT ZÁSZLÓS SZERELÉS MENNYEZETI ZÁSZLÓS SZERELÉS TÁVTARTÓVAL Kábel felfüggesztés max 100 külön rendelendő TÁVTARTÓ 250MM INDICA DF külön rendelendő TÁVTARTÓ 500MM INDICA DF külön rendelendő TÁVTARTÓ 1000MM INDICA DF külön rendelendő SÜLLYESZTETT ZÁSZLÓS SZERELÉS ÁLMENNYEZETRE OLDALFALI SÜLLYESZTETT SZERELÉS 506-OS DOBOZBA süllyesztési furat: 297x43 mm Rögzítő elem álmennyezethez 30 m külön rendelendő - adapter 506-os dobozhoz tartozék Kétoldalas változat LGF Logica FM H W 3,2 Rendelési. Kód Leírás Változat Autonómia Akkumulátor LED sz. Fényáram* SE lm Fényáram* SA lm Áramfelvétel W Súly kg Csomagolás INDICA LED DF30M LGFM SA/PS 1/2/3H SA/PS 1/2/3h NiMH 7,2V 1.2Ah /288/ ,2 0,8 6 Ve LGFM Logica FM H W Rendelési. Kód Leírás Változat Autonómia Akkumulátor LED sz. Fényáram* SE lm Fényáram* SA lm Áramfelvétel W Súly kg Csomagolás 1, INDICA LED SF30M LGFM SAPS 1/2/3H SA/PS 1/2/3h NiMH 7,2V 1.2Ah /288/ ,1 6 51
