1 Példa GPS hálózat kiegyenlítésére a Bernese szoftver segítségével 3. gyakorlat 1

2 A Bernese 5.0 szoftver tudományos igényű, nagypontosságú GNSS (GPS és GLONASS) feldolgozó szoftver grafikus felület (QT elemkönyvtár) automatizált feldolgozás (BPE) relatív hálózat, PPP, LEO feldolgozás megoldások kombinálása a normálegyenletek szintjén (szekvenciális kiegyenlítés) hibaszűrés, ionoszféra, troposzféra modellezés testreszabható feldolgozás 2

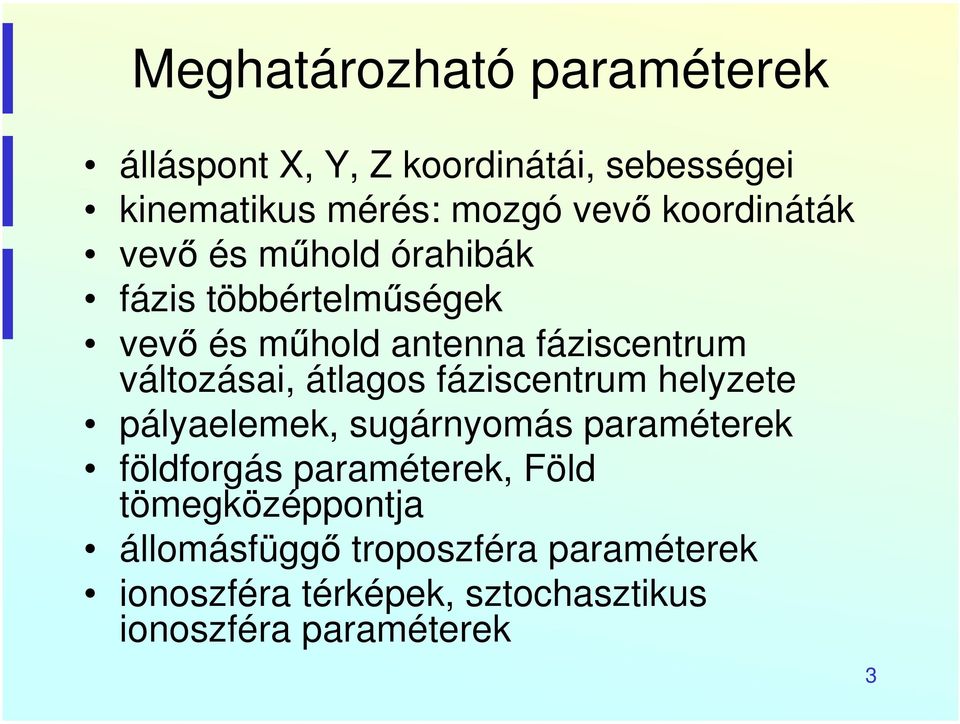

3 Meghatározható paraméterek álláspont X, Y, Z koordinátái, sebességei kinematikus mérés: mozgó vevő koordináták vevő és műhold órahibák fázis többértelműségek vevő és műhold antenna fáziscentrum változásai, átlagos fáziscentrum helyzete pályaelemek, sugárnyomás paraméterek földforgás paraméterek, Föld tömegközéppontja állomásfüggő troposzféra paraméterek ionoszféra térképek, sztochasztikus ionoszféra paraméterek 3

4 Bernese jellemzők > programsor, 1200 modulban Fortran 90 / C++ / Perl nyelven platform független (UNIX/Windows) egy menü program kezel >100 programot program, felhasználó és adatterület 640 oldalas felhasználói kézikönyv (5.0) 4

5 Feldolgozó modulok pálya adatok EOP mérések RINEX meta adatok pl. SINEX pálya generálás mérésszimuláció adatátvitel / konverzió feldolgozás: 1. előfeldolgozás 2. session megoldás 3. multi-session megoldás eredmények szerviz, eszközök 5

6 A Bernese menürendszere 6

7 Feldolgozási példa 3 GNSS állomás (GRAZ, PENC, KRAW) állomásonként 4 db 1 órás session (mérési periódus), 30 s-os rögzítéssel óránkénti mérések feldolgozása BPE-vel (RINEX-Bernese konverzió RXOBV3) hálózati pont kényszerítve: PENC feldolgozás a fázismérések durva hiba szűrésével (MAUPRP) illetve anélkül normálegyenletek kombinálása a 4 db 1 órás periódusból (ADDNEQ2) 7

8 Feldolgozás BERNESE-vel Föld forgás Precíz GNSS pályák Broadcast üzenetek órák ERP információ IERS formában precíz pályák, órák vagy broadc. infó SP3 formában broadcast üzenetek RINEX formában óra korrekciók óra RINEX formában ERP fájlok táblázatos pályák broadcast fájlok standard pályák műhold órák Feldolgozó programok: 8

9 BPE feldolgozásunk lépései BPE > Edit process control file (PCF): RELPROC.PCF 11 lépéses feldolgozás (Dr. Rózsa Sz.) 9

10 Műhold előzetes pálya számítás Föld tájékozási paraméterek és pálya információ a feldolgozáshoz POLUPD: IGS/IERS pólus információ konverziója Bernese pólus formába PRETAB: műhold helyzete táblázatos formában inerciális rendszerben ORBGEN: standard pálya előállítás 10

11 Mérések előfeldolgozása RXOBV3: RINEX fájlok konverziója Bernese bináris mérési formába CODSPP: vevő óra szinkronizáció és kódmérések előfeldolgozása, szűrése SNGDIF: bázisvonalak létrehozása, fájlba mentés MAUPRP: fázismérések előfeldolgozása, ciklusugrások felderítése (mi történik, ha kihagyjuk?) 11

12 Mérések feldolgozása GPSEST: GNSS mérések LKN kiegyenlítése, paraméterek becslése most 3 lépésben GPSEST: előzetes mérésfeldolgozás, ciklus többértelműségek (nem egész szám) meghatározása GPSESTAP: a GPSEST bázisvonalankénti párhuzamos futásának előkészítése GPSEST_P: bázisvonalanként az egész ciklus többértelműségek meghatározása, párhuzamos feldolgozás GPSEST: végleges kiegyenlítés a már meghatározott ciklus többértelműségekkel ADDNEQ2: megoldások kombinálása a normálegyenletek szintjén (stacking), szekvenciális kiegyenlítés 12

13 Bernese 5.0 menürendszer indítása 13

14 Kampány, session megadása Campaign -> Edit list of campaigns C:\GPSDATA\ADJ Campaign -> Select active campaign ADJUST Configure -> Set session/compute date Year, Day of Year: 2010, 270 session char: B Session table (SES): C:\GPSDATA\ADJ\STA\SESSION.SES 14

15 BPE feldolgozás paraméterei BPE -> Edit process control file (PCF) C:\GPSUSER\PCF\RELPROC.PCF (itt nem kell semmit megváltoztatni!) BPE -> Edit PCF program input files (RELPROC.PCF) 014 GPSEST 15

16 GPSEST kimeneti állományai a $S+0 az aktuálisan feldolgozott session nevét (270B - E) teszi be a névbe: A270B - E (A: az első feldolgozásra utal) 16

17 GPSEST kimeneti állományai ugyanitt a normálegyenleteket is nevezzük át (SO) meg a koordinátákat is: 17

18 Feldolgozás : BPE elindítása BPE -> Start BPE process Fontos! Egyszere 4 session-t dolgozzunk fel (4 db 1-1 órás mérést) 18

19 Feldolgozás : BPE elindítása Fontos! Ne hagyjuk ki a MAUPRP szűrési lépést a feldolgozásból: 19

20 Eredmények C:\GPSDATA\ADJ\OUT könyvtárban: A270?.OUT: GPSEST állományok SO1027?.COV: kovariancia mátrixok C:\GPSDATA\ADJ\STA könyvtárban: SO1027?.CRD: pontkoordináták 20

21 Hibaellipszis, konfidencia ellipszis X s 2 s 1 k p P a α b hibaellipszis p = 0.39 konfidencia ellipszis p = 0.90 Y 21

22 Hibaellipszisek paraméterei C:\GPSDATA\ADJ\OUT\A270?.OUT állományokból a pontok hibaellipszis paramétereinek automatikus kinyerése (szkriptek a E:\Bernese_student mappában) errellip.py: Python szkript futtatása: C:\python26\python errellip.py A270B.OUT kimeneti állomány: A270B.OUT.ELL (pontok koordinátái, hibaellipszisek tengelyei, iránya) 22

23 OUT fájl szerkezete A270?.OUT állományokból a pontok koordinátái és a hozzá tartozó hibaellipszis paraméterek kinyerhetők 23

24 Hibaellipszisek paraméterei errellip.py: Python szkript futtatása: python errellip.py A270B.OUT kimeneti állomány: A270B.OUT.ELL (pontok koordinátái, hibaellipszisek tengelyei, iránya) 24

25 Hibaellipszisek kirajzoltatása Rajzoltatás GLE-vel (Graph Layout Engine): ellrajzp.gle: GLE szkript futtatása (max. 5 input.ell állományra): gle d jpg o A.jpg ellrajzp.gle A270B.OUT.ELL A270C.OUT.ELL A270D.OUT.ELL A270E.OUT.ELL (hibaell.bat) kimenet az A.jpg fájlban 25

26 Összes hibaellipszis és rajz hibaella.bat: parancsállomány kimeneti állományok: A270[B-E].OUT.ELL (pontok koordinátái, hibaellipszisek tengelyei, iránya) és A.jpg hibaellipszisek rajza 26

27 Hibaellipszisek a pontokra 27

28 Feldolgozás szűrés nélkül a $S+0 az aktuálisan feldolgozott session nevét (207B - E) teszi be a névbe: B207B - E (B: a második feldolgozásra utal) ugyanitt a normálegyenleteket is nevezzük át (SN) meg a koordinátákat is: 28

29 Feldolgozás : BPE elindítása BPE -> Start BPE process Fontos! Most hagyjuk ki a MAUPRP szűrési lépést a feldolgozásból: 29

30 Látványos eredmények 30

31 Sessionok kombinálása: ADDNEQ2 Processing -> Normal equation stacking 31

32 ADDNEQ2 input paraméterek nincs paraméter eliminálás, lépésköz változtatás dátum megadás: kézzel (manual) megkötjük PENC koordinátáit (coordinates constrained) 32

33 Ismét hibaellipszisek 33

34 ADDNEQ2 lefuttatása a szűrés nélküli feldolgozásokra SN10270?.NQ0 input fájlok ADDNEQ2B.OUT eredmény fájl NEMSZ.NQ0,.CRD normál egyenletek és koordináták 34

35 A hibaellipszisek 35
