1 HÍRKÖZLÉSTECHNIKA 2.ea Dr.Varga Péter János
2 2 A jelátvitel fizikai közegei
3 Történelem 3 A hálózatok fejlődésének kezdetén különféle célorientált hálózatok jöttek létre: távközlő hálózatok műsorelosztó hálózatok adathálózatok Fejlődés integrált hálózatok létrejötte Megvalósult: eszközök szintjén hálózatok szintjén
4 4

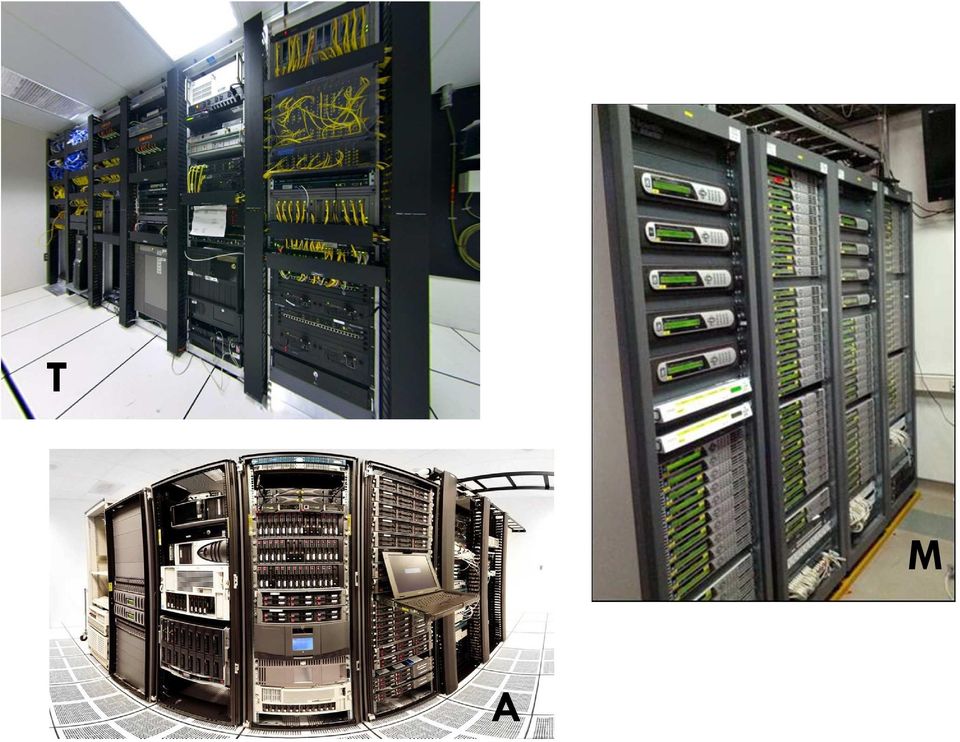

5 5 T M A

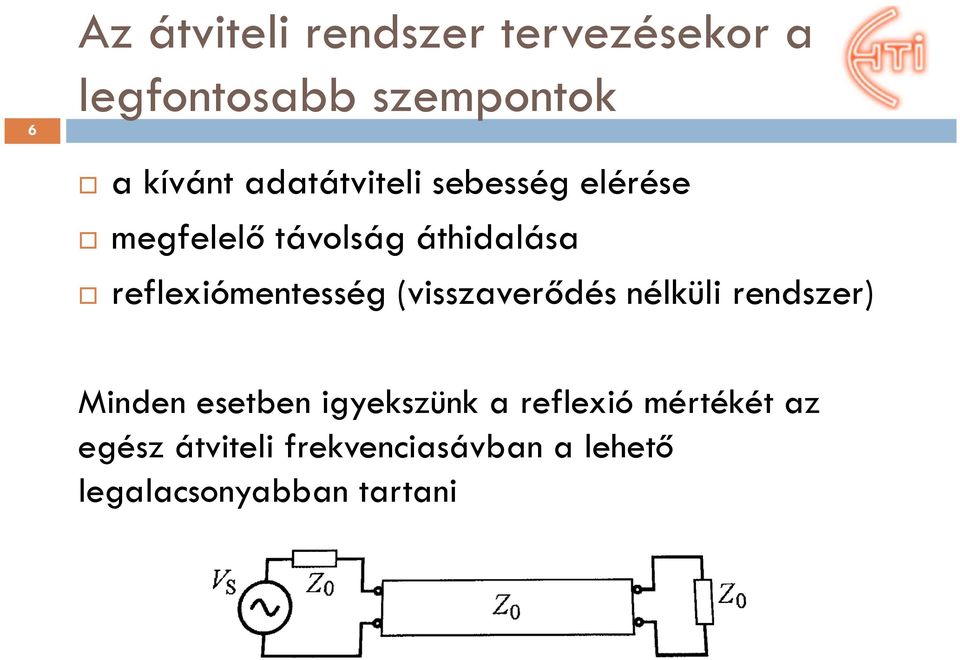

6 Az átviteli rendszer tervezésekor a 6 legfontosabb szempontok a kívánt adatátviteli sebesség elérése megfelelő távolság áthidalása reflexiómentesség (visszaverődés nélküli rendszer) Minden esetben igyekszünk a reflexió mértékét az egész átviteli frekvenciasávban a lehető legalacsonyabban tartani
7 A jelátvitel fizikai közegei 7 A jelátvitel fizikai közegei Vezetékes Aszimmetrikus - koaxiális Szimmetrikus - általában csavart érpár Optikai átvitel Monomódusú Multimódusú Szabad tér UTP STP Optikai átvitel (pl. lézer, infravörös) Rádiós átvitel

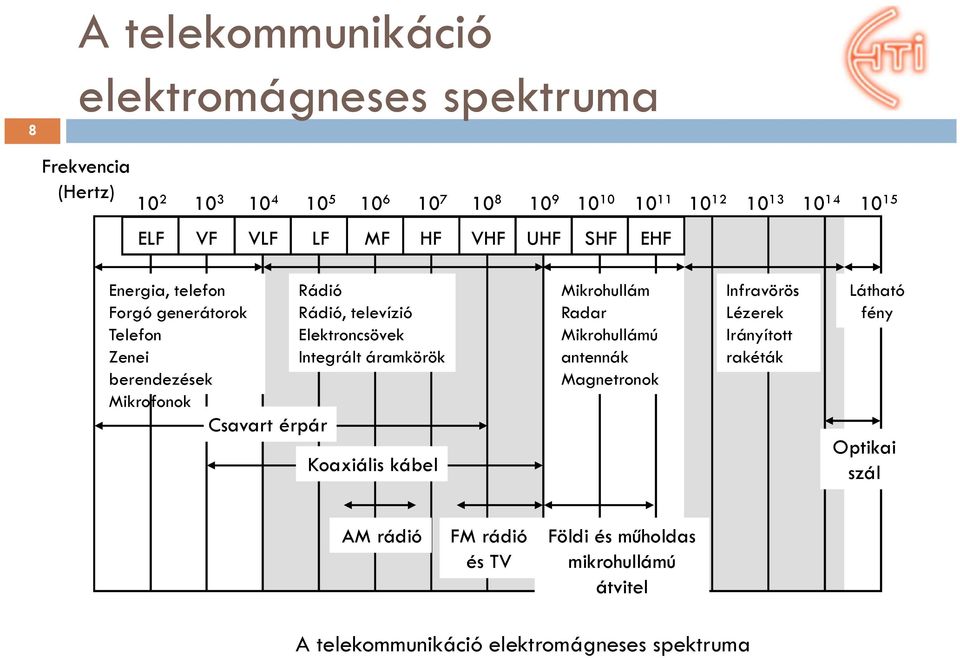

8 8 A telekommunikáció elektromágneses spektruma Frekvencia (Hertz) ELF VF VLF LF MF HF VHF UHF SHF EHF Energia, telefon Forgó generátorok Telefon Zenei berendezések Mikrofonok Csavart érpár Rádió Rádió, televízió Elektroncsövek Integrált áramkörök Koaxiális kábel Mikrohullám Radar Mikrohullámú antennák Magnetronok Infravörös Lézerek Irányított rakéták Látható fény Optikai szál AM rádió FM rádió és TV Földi és műholdas mikrohullámú átvitel A telekommunikáció elektromágneses spektruma
9 9 Réz alapú kábelek
10 Rézalapú kábelek előnyei 10 Egyszerűbb szerelési technológia Alacsonyabb telepítési költségek Olcsó aktív eszközök Szennyeződésre kevésbé érzékeny csatlakozások Helyes telepítés után megbízható, sokoldalú, költséghatékony
11 Rézalapú kábelek hátrányai 11 Elektrosztatikus zavarokra érzékeny Mechanikai sérülésekre érzékeny A telepített infrastruktúra gátolhatja a jövőbeni fejlesztési törekvéseinket Hosszú telepítési idő Legnagyobb sebességek csak optimális feltételek mellett érhetők el

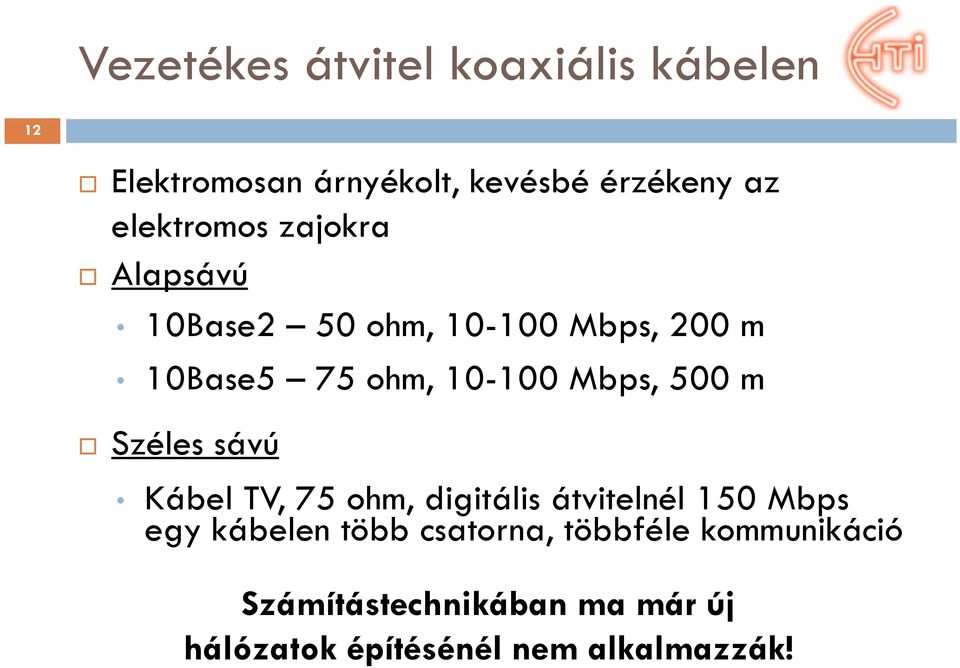

12 Vezetékes átvitel koaxiális kábelen 12 Elektromosan árnyékolt, kevésbé érzékeny az elektromos zajokra Alapsávú 10Base2 50 ohm, Mbps, 200 m 10Base5 75 ohm, Mbps, 500 m Széles sávú Kábel TV, 75 ohm, digitális átvitelnél 150 Mbps egy kábelen több csatorna, többféle kommunikáció Számítástechnikában ma már új hálózatok építésénél nem alkalmazzák!
13 13 Vezetékes átvitel koaxiális kábelen
14 Vezetékes átvitel koaxiális kábelen 14 Homogén hullámimpedancia Egyszerű meghajtó/vevő áramkör Mechanikai sérülésekre érzékeny (pl. megtörés Z 0 megváltozik) Drága kábel, drága csatlakozás
15 Koaxiális kábelek típusai 15 RG 6 szélessávú TV-s átvitel RG 8, RG 11, RG 58 vékony ethernet RG 58/V a központi ér szilárd részből RG 58 A/V a központi ér fonott részből RG 59 szélessávú TV-s átvitel RG 59 szélessávú 75 Ω 50Ω 50Ω 50Ω 75 Ω 50 Ω

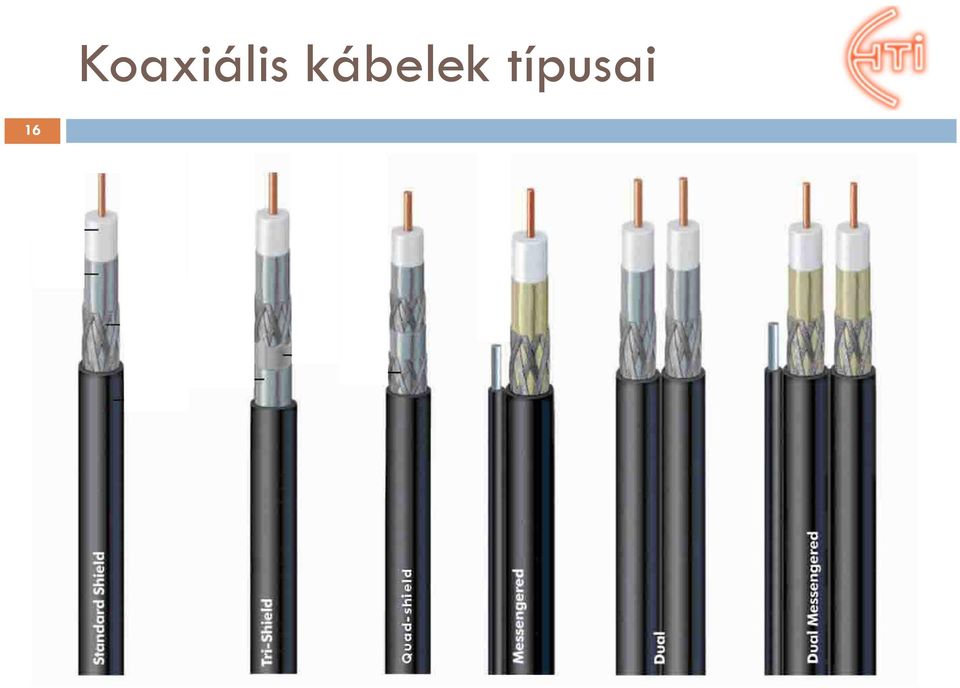

16 16 Koaxiális kábelek típusai
17 17 Koaxiális kábel csatlakozók
18 18 Csavart érpáras átviteli közeg (TP Twisted Pair) Zaj, Zavar Z 0 /2 Z 0 /2 Z 0 /2 Z 0 A zavarvédelmet az érpárok összecsavarása jelenti, valamint a szimmetrikus meghajtás UTP UnshildedTwisted Pair (Árnyékolatlan csavart érpár)
19 19 Csavart érpáras átviteli közeg (TP Twisted Pair) CAT - A rendszer komponensek elektronika jellemzőit meghatározó osztályrendszer. A nagyobb kategória jobb jellemzőket jelent CAT 1 - hang átvitel, telefon CAT 2-4 Mbps CAT 3-10 Mbps (10BaseT Ethernet) CAT 4 20 Mbps CAT Mbps (100BaseT - Fast Ethernet) CAT 5E - 1 Gbps (1000BaseT - Gigabit Ethernet) CAT 6 1 Gbps nagyobb távolságra, kisebb távolságban 10 Gbps CAT 6a - 100m-ig 10 Gbps CAT Gbps, 70 méterig (1200mhz)
20 20
21 21 Csavart érpáras átviteli közeg (STP ShildedTwisted Pair) A zavarvédelmet az árnyékolás és az érpárok összecsavarása jelenti. STP Shilded Twisted Pair (Árnyékolt csavart érpár)
22 22
23 23 Kábel csatlakozások, csatlakozók
24 Kábelek fizikai osztályozása 24 Fali (Solid) kábel Fix telepítésre tervezték Rézvezetők tömörek Merev szerkezetű Sokkal jobb elektronikai paraméterek A teljes csatornában max. 90m hosszban telepíthető
25 Kábelek fizikai osztályozása 25 Patch (Strainded) kábel Mobil használatra Jobban ellenáll a hajlító igénybevételnek Rézvezetők elemi szálakból sodrottak Gyakori csatlakoztatásra kifejlesztett elemek Puhább, könnyebb Maximum 10m hosszan telepíthető a csatornába
26 26 Üvegszál alapú kábelek
27 Üvegszál alapú kábelek előnyei 27 Magas fokú zavarvédettség Óriási távolságok hidalhatók át Elérhető legmagasabb sebesség Jövőálló Magas végpont sűrűségben telepíthető Csekély fizikai méret és súly
28 Üvegszál alapú kábelek hátrányai 28 Drága aktív és passzív elemek Drága telepítés A belső vezetőszál érzékeny a fizikai behatásokra A csatlakozás érzékeny a szennyeződésekre
29 Optikai kábel ötlete 29 A folyadéksugár csapdába ejti a fényt! Ez volt az alapötlet, ami az optikai szál technikai alkalmazásához vezetett.
30 30
31 Optikai kábel ötlete 31 Az optikai szál egy olyan hengeres, szigetelt, könnyen hajlítható szál, amely fényt továbbít az üvegmag belsejében, a teljes fényvisszaverődés elve alapján Ahhoz, hogy az optikai jel teljes fényvisszaverődéssel a magban terjedjen tovább, a mag törésmutatójának nagyobbnak kell lennie, mint a héjnak
32 32 Optikai kábel szerkezete
33 Kábel típusok 33 SM (SingleMode) 9 mikron mag Hosszú távolságok áthidalására (max 100 km) MM (Multi Mode) 50 mikron mag Rövidebb távolságok áthidalására (max 550 m)
34 Optikai szál gyártása 34 előforma készítése szál szerkezetének előállítása külső kémiai gőzlecsapatás belső kémiai gőzlecsapatás növesztéses eljárás szálhúzás szál átmérő primer védelem (esetleg festés) kábelgyártás több szál összefogása különböző védelmek kialakítása
35 Előformakészítése 35 Belső kémiai gőzlecsapatás tisztítás hordozócső készítés mag növesztése (lecsapatása) zsugorítás
36 Szálhúzás 36 Preform Grafit kemence Vezérlő egység Primer védelem Hűtőfolyadék Száldetektor Csévélő dob Feszítő dob
37 37
38 Kábelgyártás 38 Dobok a szálakkal SZ sodrat Vazelin Vezérlő egység Pászma növesztése Pászma átmérő detektor
39 Optikai kábelek fajtái Single 2. Zipcord 3. Tight-buffered 4. Unitube glass armoured 5. Unitube standard with spl 6. Multitube glass armoured
40 40 Optikai kábel csatlakozók
41 41 Strukturált kábelezés
42 42 Épületek összekötése
43 43 Függőleges kábelezés
44 44 Vízszintes kábelezés
45 45 Szerelési szabályok
46 46
47 47 Vezeték nélküli átvitel
48 Optikai átvitel -Lézer átvitel 48 pont-pont közötti adatátvitel, láthatóság átvitel lézerrel néhány km távolság sávszélesség Mbps időjárási viszonyok zavarják (sűrű eső, hó, köd, légköri szennyeződés)
49 Optikai átvitel -Infraátvitel 49 pont-pont közötti adatátvitel, láthatóság infravörös tartomány kis távolság sávszélesség 9,6 kbps-4 Mbps nincs más eszköztől származó zavarás nincs szükség speciális adatvédelemre
50 Vezeték nélküli hálózatok 50 WLAN chipset gyártások alakulása (millió darab)
51 51 Mobile eszközök napjainkban
52 Mi az a WLAN? 52 A WLAN az angol Wireless Local Area Network szó rövidítése, melynek jelentése vezeték nélküli helyi hálózat, amit leginkább a vezeték nélküli hálózat, WiFi és a WLAN névvel illetnek. A WLAN működése hasonló a LAN hálózatokéhoz, csak a jelek más közegben terjednek. Míg a LAN vezetéket használ (hálózati kábel), addig a WLAN a levegőben továbbítja az információt.
53 A WLAN előnyei 53 Nincs szükség kábelezésre Az internetkapcsolatot meg lehet osztani Mobil eszközök kényelmes használata Egyszerűen telepíthető
54 A WLAN hátrányai 54 A rádiójeleket nem állítja meg a fal Illetéktelenek rácsatlakozhatnak hálózatunkra
55 55 Vezeték nélküli adatátvitel IEEE
56 56
57 WLAN frekvenciasávok 57 Rendszerint állami és nemzetközi szabályozás Mikrohullám ISM Industrial, Scientific and Medical 2.4 GHz (λ 12 cm) engedély általában nem szükséges sok zavaró jel DECT, mikrohullámú sütő, játékok, stb.
58 WLAN frekvenciasávok 58 U-NII Unlicensed National Information Infrastructure 5 GHz(λ 6 cm) kevés zavaró jel
59 59 WLAN frekvenciasávok
60 60 Egy tipikus rádiós hálózat
61 A WLAN hálózatok csoportosítása 61 Működésük szerint Az ad-hoc mód Az infrastruktúra mód
62 A WLAN hálózatok csoportosítása 62 Kiépítés szerint SOHO Enterprise
63 A WLAN hálózatok csoportosítása 63 Eszközök szerint Asztali Hordozható
64 A WLAN hálózatok csoportosítása 64 Antennák szerint Kör sugárzó Szegmens sugárzó Iránysugárzó
65 A WLAN hálózatok csoportosítása 65 Védelem szerint Nyilvános WLAN Jól védett WLAN Prompt WLAN
66 66 Antennák
67 Történeti áttekintés James Clerk Maxwell Elektromágneses hullámok ezen belül rádióhullámok elméletének alapja 1887 Heinrich Hertz Rádióhullámokat előállította 1887 Guglielmo Marconi Elektromágneses hullámokkal végzett kísérletet 1895 Alekszandr Sztepanovics Popov Dipólantenna alkalmazása 1898 Karl Ferdinand Braun Drótnélküli távírásban a zárt rezgőkör kialakítása
68 Mi az antenna Az antenna elektromágneses hullámok egy tartományának, a rádióhullámoknak a sugárzására vagy vételére alkalmas elektrotechnikai eszköze. Elvileg bármelyik antenna lehet adó vagy vevő.
69 Adó és vevő Adó: adatot, hangot, képet átalakítja elektromos jellé és ezekkel változtatják az összeköttetést létesítő hullám jellemzőit, amplitúdóját, frekvenciáját, fázisát. Vevő: jeleket leválasztják a rádióhullámról felerősítik és visszaalakítják az eredeti jellé, adattá, hanggá, képpé.
70 Elektromágneses hullámok VLF- Very Low Frequency LF Low Frequency MF- Medium Frequency HF High Frequency VHF Very High Frequency UHF Ultra High Frequency SHF Super High Frequency EHF Extra High Frequency λ= c /f c = 3*10 8 m/s
71
72 Az elektromágneses hullámok terjedése Az elektromágneses hullámok terjedésében jelentős szerepe van a föld légkörének, az atmoszférának. Az atmoszféra mintegy km magasságig terjed, nitrogénből, oxigénből, szén-dioxidból és vízgőzből áll. Három fő részére szokás osztani: troposzféra, sztratoszféra, ionoszféra.
73 Troposzféra A föld légkörének a földfelszíntől kb. 11 km magasságig terjedő szakaszát troposzférának nevezzük. Szokás még időjárási rétegnek is nevezni minthogy az időjárást meghatározó meteorológiai folyamatok elsősorban itt zajlanak le. A troposzféra a légkör anyagának mintegy 75 %-át tartalmazza. A troposzféra hőmérséklete a magassággal csökken, a tropopauzában a legkisebb, átlagosan -50 C. a troposzféra és a sztratoszféra közötti átmeneti réteg, a tropopauza magassága ingadozó. Márciusban a legalacsonyabb (9,7 km), júniusban a legmagasabb (11,1 km). A troposzféra az URH hullámok terjedését lényegesen befolyásolhatja.
74 UHF és SHF Ultra High Frequency, ultra magas frekvenciák és a Super High Frequency, szuper magas frekvenciák, mikrohullámok. A terjedés itt már teljesen mentes az ionoszférától, azonban mind inkább érvényesülnek a troposzféra meteorológiai változásai. Ilyen például az esőcseppekről történő hullám visszaverődés, illetve a különböző hullámterjedési zavarok. A kisugárzott energia nagymértékű fókuszolása lehetővé teszi azt, hogy két pont között igen kis energiával tudunk biztos összeköttetést teremteni.
75 Rádióhullám terjedés a mikrohullámú sugarak levegőben közel egyenesen haladnak a pontszerű sugárzó jele fokozatosan gyengül az adótól távolodva, a távolsággal négyzetes arányban iránya megváltozik különböző tereptárgyak miatt visszaverődés (reflexió): λ-nál jóval nagyobb felület visszaverheti a hullámot elhajlás (diffrakció): λ-hoz hasonló nagyságú élek mögé bekanyarodik a hullám törés (refrakció): közeghatárokon a terjedés iránya megváltozik, ha a két közegben más a terjedési sebesség
76 Rádióhullám terjedés elnyelődés (abszorpció) néhány km adó-vevő távolság felett a Föld görbülete is jelentős (9,7 km felett) D 0 optikai látóhatár r 0 földsugár D0 = 2r0 h
77 Fresnelzóna ellipszoid, fókuszai az antennák Fresnelzóna rmax= 0.5 * ( λ * D) 0.6 * rmaxmaximális sugarú üres ellipszoid szükséges a jó mikrohullámú átvitelhez AC
78 db, dbm db: 10 * log ( A / B ) A és B arányát fejezi ki dbm: 10 * log ( P / 1 mw ) adó teljesítménye, vevő érzékenysége
79 Antenna jellemzők izotropikus antenna: hipotetikus ideális gömbsugárzó karakterisztika: sugárzás, érzékenység irányonként más irányított vagy omni nyereség: adott irányba sugárzott teljesítmény (vagy vételi érzékenység) aránya az izotropikus antennához képest dbi: nyereség db-ben az izotropikus antennához képest dbd: nyereség db-bena dipólus antennához képest (0 dbd= 2.14 dbi)
80 Antenna jellemzők polarizáció: az elektromos tér rezgésének módja lineáris függőleges vagy vízszintes síkban elliptikus, cirkuláris az adó és a vevő polarizációjának egyeznie kell
81 Antenna jellemzők
82 Antenna karakterisztika a valós antennák sugárzása/érzékenysége irányonként változik, ezt írja le az antenna karakterisztika oldalnézet / függőleges minta felülnézet / vízszintes minta
83 Antenna típusok Omni Dipólus co-linear
84 Antenna típusok Irányított Panel, patch Helix Yagi Parabola
85 Antenna típusok Panel, patch Helix
86 Antenna típusok Yagi Parabola
87 Méretezési alapadatok adó teljesítmény: 1-30 dbm(1-100 mw) csatlakozó veszteség: db TNC, SMA, N, BNC antenna kábel veszteség: db méterenként antenna nyereség: 2-25 dbi veszteség szabadtéri terjedés közben: db veszteség tereptárgyakon fal, ajtó, ablak: 2-30 db erdő: db méterenként vevő érzékenység: (-90)-(-65) dbm általában min. 10 db rést szokás hagyni
88 WLAN hőtérkép
89 WLAN hőtérkép
90 DIY antennák
91 Reflektor
92 Cantenna
93 Rekordok 124 mile 201 km
94 Hazai mérések kilométeres távot 54 Mbps
95 95 Műholdas kommunikáció
96 96
97 97 Helymeghatározás
98 98 Alkalmazott műholdpályák, tulajdonságaik
99 99 Alkalmazott műholdpályák, tulajdonságaik A LEO [LowEarth Orbiter ] magába foglalja az IRIDIUM (780 km ), ARIES (1018 km) és a GLOBALSTAR (1389 km ) rendszereket. A MEO [ Medium Earth Orbiter ] magába foglalja a ICO PROJECT 21 ( km), és az ODYSSEY ( km) valamint a ELLIPSO (7800 km) rendszereket. A GEO [Geostationary Earth Orbiter ] a maga km magasan lévő pályájával, magába foglalja a AMSC ( US és CANADA ), AGRANI ( közép ÁZSIA és INDIA ) ACeS( dél-kelet ÁZSIA ), és az APMT ( KÍNA ) műholdakat.
100 Global Positioning System 100 Globális helymeghatározó rendszer A Földön (és környezetében ) Időjárástól, helyszíntől független Csak látni kell az égboltot Bárki által használható (egyutas) Korlátozható (SA/katonaság)
101 A Global Navigation Satellite 101 System felépítése Űrszegmens Földi követő és vezérlőállomások Felhasználói szegmens
102 NAVSTAR (USA) /(31)/31 (terv./ker./műk.)műhold ~ km magasságban (átlagos, Föld tömegk.) 6 pályasík (4-6 műhold/pályasík) 55 inklináció (a földi egyenlítőhöz viszonyítva) A pályasíkok 30 -onként az egyenlítő mentén 4 követő és 2 követő/vezérlő állomás (Hawaii, Ascencion, Diego Garcia, Kwayalein, Colorado Springs) 12 sziderikus óra a keringési idő: 11ó58p2,04527s ~ kg, ~6 m nyitott napelem
103 103 NAVSTAR (USA)
104 ГЛОНАСС 104 (CCCP, ma Oroszország) 24 (19keringő)/11 működő műhold ~ km magasságban keringenek 3 pályasík (8+1 műhold/pályasík) 64.8 az egyenlítő síkjával bezárt szög A pályasíkok 120 -onként 11 óra 15 perc keringési idő ~ kg, 3-7 év élettartam
105 105 ГЛОНАСС (CCCP, ma Oroszország)
106 106 Galileo (Európai Unió civil üzemeltetés) 27/30 műhold / 3 pályasík (9+1 műhold/pályasík) 2005.december végén = az 1. műhold már sugároz ~ km, 56 p. inklináció, 14 óra 4 perc ker. ~675 kg, ígért teljes kiépítettség (FDS) ~2008 új frekvenciák L5 (E5A-B) MHz, (E MHz), E2-L1-E MHz!!! Pozitívum: civil, független, pontosság, integritás adatok akár 6 másodpercen belül, ingyenes is Negatívum: civil (pénzforrás), várhatóan 4-8 év mire rendszerbe áll, új GNSS vevők kellenek L1!-L5-L2
107 107 Galileo (Európai Unió civil üzemeltetés)
108 BEIDOU-2 (Pejtou-2) / Compass (5 GEO+30 MEO pályán) műhold november végén = az LBS Beidou-1 működik (3 műhold GEO-n, + 1 műhold MEO-n is sugároz ~ km ígért teljes kiépítettség (FDS) ~ méter, open service Pozitívum: újabb globális helymeghatározó rendsz., még több műhold (műholdszegény helyeken is) Negatívum: új GNSS vevők kellenek, Galileo konkurens, katonai rendszer
109 109 BEIDOU-2 (Pejtou-2) / Compass
110 Helymeghatározás elve ismert távolság esetén a helyzetünk R= km Gömbfelületen bárhol
111 Helymeghatározás elve ismert távolság R1= km R2= km A két gömbfelület metszésében lévő körön
112 Helymeghatározás elve ismert táv, háromszög R1= km R2= km R3= km A három gömbfelület metszésében 2 pont!!!
113 Helymeghatározás elve ismert táv = egyértelmű R1= km R2= km R3= km R4= km 1 pont!!!
114 GPS adatok 114 Ismert, hogy a GPS által kisugárzott jelek rendkívül kis teljesítményűek: -130 dbmw (0 dbmw = 1 mw, 50 dbmw = 100W) Mint bármely más rádiójelet, a GPS jeleit is lehet zavarni Egy pikowatt(10-12 W) teljesítményű interferencia forrás is elegendő a GPS jel tönkretételéhez Jelenleg egyetlen civil GPS frekvencia létezik, a civil vevők döntő többsége egyfrekvenciás. A modulált kód jól ismert A GPS jammingtechnológia nem titkos, egyszerű, házilag összeszerelhető jammermodellek leírása megtalálható az Interneten, komolyabb berendezéseket meg is lehet vásárolni.
115 GPS adatok 115 A GPS műholdak két jelet sugároznak: L1 vivő 1575,42 MHz L2 vivő 1227,60 MHz Mindkét vivő frekvenciája nagypontosságú atomórához szinkronizált. Mindkét vivőt úgynevezett P kóddal modulálják, az L1-et továbbá úgynevezett C/A kóddal.
116 GPS civil felhasználása 116 Közlekedés/Áruszállítás Emberi élet védelme Földmérés/Térinformatika Környezetvédelem Időszinkronizálás Katasztrófa elhárítás Precíz mezőgazdálkodás Távközlés Bankügyletek
117 117 GPS katonai felhasználása
118 GPS sebezhetősége 118 Nem szándékos zavarás Az ionoszféra okozta interferencia Rádióforrások okozta nem szándékos interferencia Szándékos zavarás Jamming Spoofing Meaconing Emberi tényező GPS vevők tervezési hibái Navigációs rendszerek üzemeltetési hibái Felhasználói ismeretek hiánya
119 Nem szándékos zavarás 119 Az ionoszféra okozta interferencia Rádióforrások okozta nem szándékos interferencia URH adók 23-as, 66-os és 67-es TV csatornák Digitális TV adások Ultra szélessávú radar és kommunikációs berendezések Hibásan működő adók Műholdas Mobil Telekommunikációs Szolgáltatások Horizont feletti radar
120 Szándékos zavarás 120 GPS Jamming Elegendően nagy energiájú és megfelelő karakterisztikájú zavaró jel kibocsátása a GPS frekvenciákon interferenciát okoz. Zavaró jel típusa lehet: keskenysávú folyamatos adás a GPS sávban, szélessávú folyamatos adás sáv átfedéssel, szórt spektrumú (spread spectrum) GPS jelhez hasonló GPS Spoofing A gyanútlan GPS felhasználó megtévesztésére valódinak tűnő hamis C/A jelek kisugárzása -> a számított pozíció távolodik a valódi helyzettől GPS Meaconing jelvétel és késleltetett újrasugárzás, amellyel összezavarják a vevőket
121 121 Szándékos zavarás
122 Helymeghatározási példa 122 GPS/GSM modem személy, tehergépjárművekbe telepítve
123 123 Helymeghatározási példa
124 124 VSAT
125 A VSAT hálózat előnyei 125 Rugalmas, gyors telepíthetőség Ország régió teljes lefedése Azonnali kommunikáció lehetősége Földi infrastruktúrától független fejletlen területek kiszolgálása Magas rendelkezésre állás
126 VSAT felhasználási területek 126 Dedikált összeköttetések Földi ADSL jellegű szélessávú, kétirányú Internet elérés VPN hálózatok részleges vagy egységes kiszolgálása Nemzetközi hálózatok kialakítása Teljes értékű backup (földi hálózattól teljesen független összeköttetés biztosítása) Mobil szélessávú megoldások (Express, Mobil IP) Video és képi információk átvitele Trunking (pl. GSM, Tetra hálózatok) Támogatott protokol: TCP/IP Sávszélességek: 1M/256K - 18/4 Mbps(letöltés/feltöltés)
127 Mobil műholdas megoldások gombnyomásra üzemképes Automatikus műholdra állás Gyors műholdra állás (kb. 5 perc) Könnyen szállítható Nem kell minden helyszínen összeszerelni szétszerelni Nem igényel szakértelmet Nem igényel fizikai munkát Tömege kompletten: <100kg
128 128
129 Műholdas telefonok 129 Inmarsat globális lefedettség egyidejű hang és szélessávú (max. 492 kbps) adatátvitel garantált sávszélességű adatátvitel (streaming), értéknövelt szolgáltatások. Kézi készülék Iridium globális lefedettség hang, korlátozott sávszélességű adatátvitel
130 Műholdas telefonok 130 Inmarsat Iridium Thuraya Hangátvitel van van van Adatátvitel max. 492 kbps alapszintű max. 444 kbps Garantált adat (Streaming) max. 256 kbps nincs max. 384 kbps GSM lehetőség nincs nincs van Lefedettség teljes Föld (kivéve a sarkok) teljes Föld Afrika, Európa, Ázsia WLAN van nincs nincs ISDN van nincs nincs Menet közbeni megoldás van van van
131 131 Eszközök és lefedettség
132 132 Földkábelezés +
133 133 Szolgáltatók a föld alatt
134 Alépítmények 134 Generációi: Betoncsöves Műanyagcsöves ISDN- alépítmény
135 135 Alépítmény
136 136 Földmunka és csövek fektetése
137 137 Megszakító létesítmények
138 Alépítmény-hálózat csöveinek 138 többszörös kihasználása 100 mm belső átmérőjű csövek alkotják, Kábel átmérője nem lehet nagyobb mint a cső átmérőjének 80%, átmérő különbség >10mm.
139 139 Földkábel-fektetés
140 140
141 141 Optikai kábel telepítése
142 Földkábelek lefektetése 142 A földkábeleket két módon lehetséges elhelyezni: kézileg (emberi erővel, különösebb gépi segítség nélkül) vakond-ekés módszerrel (egy eke a kívánt mélységig felszántja a talajt, majd a kábelleeresztő szerkezet behelyezi a kábelt).
143 143 Kézimódszer
144 144 Vakond-ekés módszer
145 145
146 A vakond-ekés módszer jellemzői 146 Előnyei: nem szükséges alépítmény a gép kb. 10 km/nap teljesítményű gyors Hátrányai: köves-sziklás talajban nem alkalmazható nehezebben javítható (nem lehet tartalékból után húzni)
147 Optikai földkábelek behúzása 147 A kábelbehúzás többféleképpen is megvalósítható a már előre lefektetett alépítménybe: kézi, vagy csörlős behúzással átfúvatásos módszerrel beúsztatásos módszerrel
148 Kézi lefektetés (Csörlős behúzás) 148 Legnagyobb egyben behúzható hossz: méter. Napi teljesítmény kb méter. Viszonylag lassú A védőcső megbontása, illetve helyreállítása miatt egyéb járulékos költségek is felmerülnek A kábelre nagyjából 60 Kg tömeg által kifejtett mechanikai erő hat. Ebből kifolyólag és a lehetséges feszülések miatt a kábelek mechanikai sérülései nem zárhatóak ki.
149 149 Kézi, illetvecsörlősbehúzás
150 150 Átfúvatásosmódszer
151 151 Digitális jelek előállítása
152 152 Beúsztatásosmódszer
153 A földkábelek jellemzői 153 A páncélos földkábelek egyik nagy hátránya, hogy útjuk ugyan könnyedén követhető fémdetektorral, de szerelésük a földelés miatt körülményes. Ezért a szakértők kitalálták, hogy az acélszalag helyett polietilén bevonatúak legyenek, de a rágcsálók elleni védelem miatt kellett egy olyan speciális anyag is, mely nehezítette a fémdetektoros keresést, ezért a kábel vonalába rezgőköröket helyeztek el.
154 154
155 155 Földkábel
156 Eszközök 156 Föld alatti hálózatkiépítésnél: kábelbehúzó eszközök csörlők (elektromos) szivattyúk kompresszorok - egyéb (pl. pneumatikus berendezések)
157 157
158 Forrás 158 Lukács-Mágel-Wührl: Híradástechnika I. (prezentáció) Lukács-Wührl: Híradástechnika I. (könyv) Németh Krisztián: Távközlő rendszerek áttekintése
