1 DM-R956-80GB / DM-R GB HDD & DVD Recorder Használati utasítás Használat előtt, kérjük feltétlenül olvassa el a használati utasítást! DVD-R/RW és DVD+R típusú lemezeket zárjon le, ha más DVD lejátszóval is le szeretné játszani a lemezeket, különben nem ismeri fel a DVD lemezeket a másik DVD lejátszó!!! Kérjük ne vegyen fel 5 percnél rövidebb szakaszokat, mert a lemez olvashatatlanná válhat!

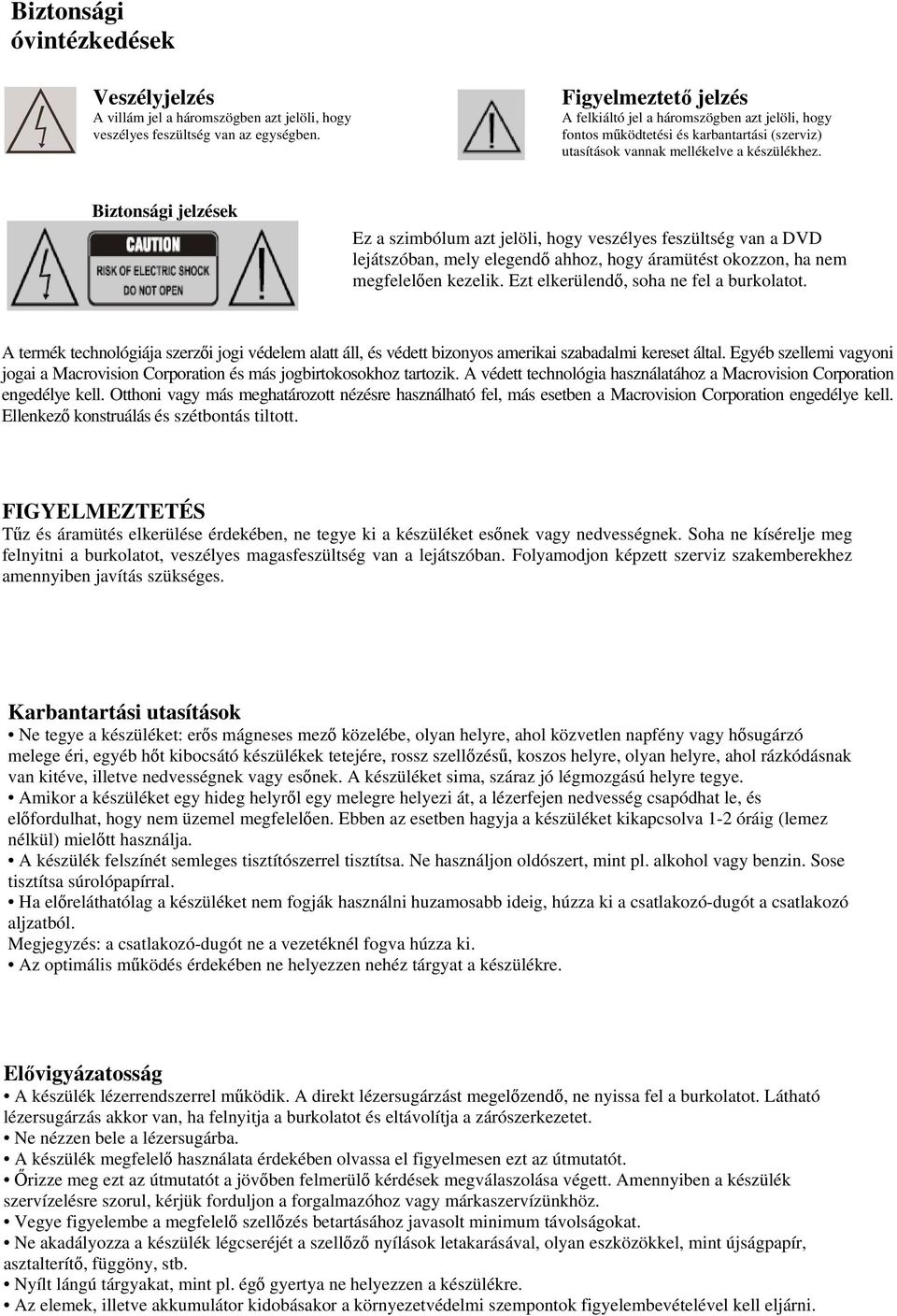

2 Biztonsági óvintézkedések Veszélyjelzés A villám jel a háromszögben azt jelöli, hogy veszélyes feszültség van az egységben. Figyelmeztető jelzés A felkiáltó jel a háromszögben azt jelöli, hogy fontos működtetési és karbantartási (szerviz) utasítások vannak mellékelve a készülékhez. Biztonsági jelzések Ez a szimbólum azt jelöli, hogy veszélyes feszültség van a DVD lejátszóban, mely elegendő ahhoz, hogy áramütést okozzon, ha nem megfelelően kezelik. Ezt elkerülendő, soha ne fel a burkolatot. A termék technológiája szerzői jogi védelem alatt áll, és védett bizonyos amerikai szabadalmi kereset által. Egyéb szellemi vagyoni jogai a Macrovision Corporation és más jogbirtokosokhoz tartozik. A védett technológia használatához a Macrovision Corporation engedélye kell. Otthoni vagy más meghatározott nézésre használható fel, más esetben a Macrovision Corporation engedélye kell. Ellenkező konstruálás és szétbontás tiltott. FIGYELMEZTETÉS Tűz és áramütés elkerülése érdekében, ne tegye ki a készüléket esőnek vagy nedvességnek. Soha ne kísérelje meg felnyitni a burkolatot, veszélyes magasfeszültség van a lejátszóban. Folyamodjon képzett szerviz szakemberekhez amennyiben javítás szükséges. Karbantartási utasítások Ne tegye a készüléket: erős mágneses mező közelébe, olyan helyre, ahol közvetlen napfény vagy hősugárzó melege éri, egyéb hőt kibocsátó készülékek tetejére, rossz szellőzésű, koszos helyre, olyan helyre, ahol rázkódásnak van kitéve, illetve nedvességnek vagy esőnek. A készüléket sima, száraz jó légmozgású helyre tegye. Amikor a készüléket egy hideg helyről egy melegre helyezi át, a lézerfejen nedvesség csapódhat le, és előfordulhat, hogy nem üzemel megfelelően. Ebben az esetben hagyja a készüléket kikapcsolva 1-2 óráig (lemez nélkül) mielőtt használja. A készülék felszínét semleges tisztítószerrel tisztítsa. Ne használjon oldószert, mint pl. alkohol vagy benzin. Sose tisztítsa súrolópapírral. Ha előreláthatólag a készüléket nem fogják használni huzamosabb ideig, húzza ki a csatlakozó-dugót a csatlakozó aljzatból. Megjegyzés: a csatlakozó-dugót ne a vezetéknél fogva húzza ki. Az optimális működés érdekében ne helyezzen nehéz tárgyat a készülékre. Elővigyázatosság A készülék lézerrendszerrel működik. A direkt lézersugárzást megelőzendő, ne nyissa fel a burkolatot. Látható lézersugárzás akkor van, ha felnyitja a burkolatot és eltávolítja a zárószerkezetet. Ne nézzen bele a lézersugárba. A készülék megfelelő használata érdekében olvassa el figyelmesen ezt az útmutatót. Őrizze meg ezt az útmutatót a jövőben felmerülő kérdések megválaszolása végett. Amennyiben a készülék szervízelésre szorul, kérjük forduljon a forgalmazóhoz vagy márkaszervízünkhöz. Vegye figyelembe a megfelelő szellőzés betartásához javasolt minimum távolságokat. Ne akadályozza a készülék légcseréjét a szellőző nyílások letakarásával, olyan eszközökkel, mint újságpapír, asztalterítő, függöny, stb. Nyílt lángú tárgyakat, mint pl. égő gyertya ne helyezzen a készülékre. Az elemek, illetve akkumulátor kidobásakor a környezetvédelmi szempontok figyelembevételével kell eljárni.

3 Biztonsági óvintézkedések 1.Áramforrások Csak a készüléken megjelölt típusú áramforrást szabad használni. Amennyiben nem biztos otthona áramforrásának típusában, forduljon a termék forgalmazójához vagy áramszolgáltatójához. 2.Földelés és polarizáció A készülék el lehet látva polarizált váltóáramú csatlakozóval (a csatlakozó dugó egyik szára szélesebb, mint a másik). Ez a csatlakozó csak egy irányban illeszkedik az energiaforrás kimenetéhez. Ez a biztonságot szolgálja. Ha nem sikerül teljesen beillesztenie csatlakozó dugót a kimenetbe, próbálja megfordítani a dugót. Ha ennek ellenére sem sikerülne a dugót beilleszteni, kérje meg a villanyszerelőt, hogy cserélje ki a régi csatlakozót. Ne vesse el a polarizált csatlakozó biztonsági céljának megvalósítását. A készülék el lehet látva háromágú, földelt csatlakozó dugóval, a dugónak van egy harmadik (földelés) ága. Ez a csatlakozó dugó csak a földelt kimenethez fog illeszkedni. Ez a biztonságot szolgálja. Ha nem sikerül beilleszteni a dugót a kimenetbe, lépjen kapcsolatba villanyszerelőjével, hogy cserélje ki a régi (elavult) csatlakozót. Ne adja fel a földelt csatlakozó dugó biztonsági céljának megvalósítását. 3.Szellőzés A burkolaton elhelyezett nyílások a készülék szellőzését szolgálják, annak érdekében, hogy a készülék ne melegedjen túl. Ne fedje le ezeket a nyílásokat. 4.Hő A készüléket tartsa távol hőforrásoktól, mint radiátor, hőregiszter, kályha vagy egyéb készülékek (beleértve erősítők), amik hőt bocsátanak ki. 5.Víz és nedvesség Ne használja a terméket víz környezetében, mint fürdőkád, mosdókagyló, mosogató vagy mosóteknő, nedves alagsorban, úszómedence közelébe, stb. 6.Vezeték védelem A vezetékeket úgy kell vezetni, hogy ne léphessünk rá, vagy akadhassanak bele a körülöttük lévő tárgyakba. Fordítson különös figyelmet a vezetékekre a dugóknál, konnektoraljzatnál, és a készülékből kijövő pontoknál. 7.Tárgyak és folyadékok Sose helyezzen tárgyakat a készülékbe mivel ez tűzhöz vagy áramütéshez vezethet. Sose öntsön folyadékot a termékre. 8.Szervízt igénylő károk Húzza ki a készüléket a csatlakozóból és bízza a javítást képzett szakemberre a következő esetekben: a) Ha a vezeték vagy a dugó megsérült. b) Ha folyadék vagy valamilyen tárgy került a termékbe. c) Ha a készüléket eső vagy víz érte. d) Ha a termék nem működik megfelelően. e) Ha a termék leesett vagy egyéb módon károsodott. f) Ha a termék teljesítménye látványos eltéréseket mutat. 9. Szervízelés Ne kísérelje meg önmaga javítani a készüléket, mivel ezzel veszélyes feszültségnek és egyéb veszélyeknek teszi ki magát. Minden javítást bízzon képzett szakemberre. 10.Folyadék beszivárgás A készülékbe nem kerülhet folyadék, ezért folyadékkal töltött tárgyakat nem szabad ráhelyezni, mint pl. váza. 11.Elemek Az elemek folyása testi sérülést, illetve a készülék rongálódását okozhatja. Hogy elkerülje az elem okozta problémákat, kérjük kövesse a következő tanácsokat! Megfelelően helyezze be az elemeket, és a + és jelek az egységen jelzetteknek megfelelően legyenek. Ne keverje az elemeket össze (régi/új/szén/alkáli/stb.) Az elemeket távolítsa el, ha a készüléket huzamosabb ideig nem használja. Csak tartós elemet használjon.

4 Tartalomjegyzék Alapvető információk A Recorder tulajdonságai Kifejezések Működés áttekintése Elülső és hátsó panel Távirányító Távirányító beüzemelése és használata Csatlakozások A videó kimenet csatlakoztatása TV-hez Összetett videó (tipikus csatlakozás) S-videó csatlakozás Komponens videócsatlakozás Audio kimenet csatlakozás Antenna és TV csatlakozás Csatlakozás külső jelek felvételéhez (hátsó panel bemeneti jel) AV bemenet (videó és S-videó) Csatlakozás külső jelek felvételéhez (elülső panel jel) Felvételi Mód Bevezetés Belépés a felvételi módba és menü magyarázat Kézi felvétel Felvétel DVD-re vagy merevlemezre Felvételi minőség Egyérintős felvétel (OTR) DV szabályozott felvétel Felvétel USB-ről optikai lemezre Felvétel merevlemezről optikai lemezre Időzített felvétel Fejezet szerkesztés Bevezetés Belépés a Fejezet Szerkesztésbe Menü magyarázat Kilépés a Fejezet Szerkesztésből MEREVLEMEZ SZERKESZTÉS Merevlemez szerkesztés Törlés

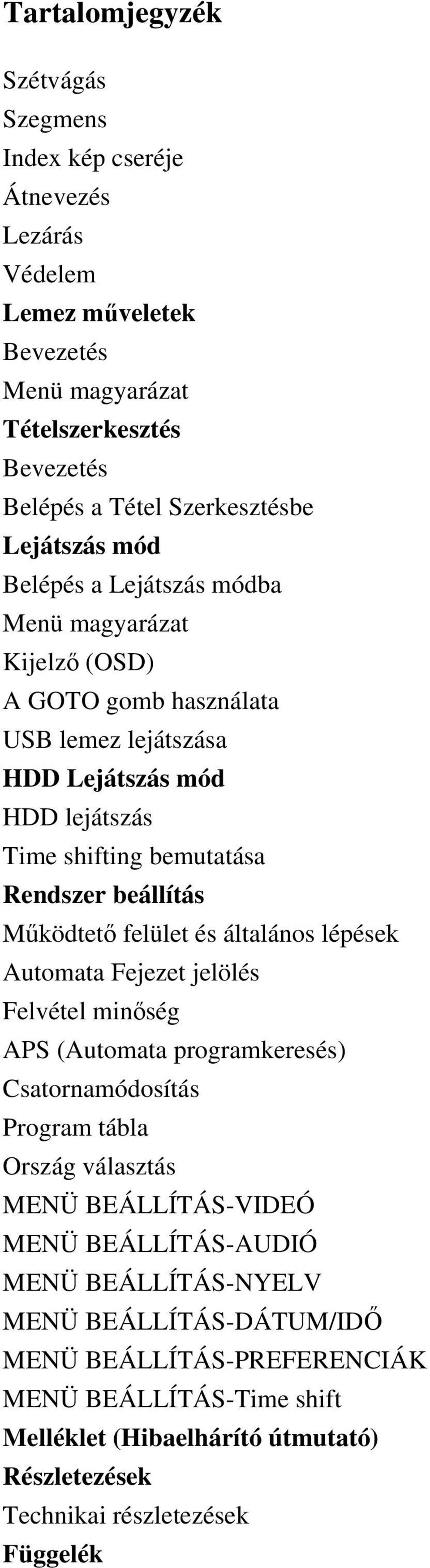

5 Tartalomjegyzék Szétvágás Szegmens Index kép cseréje Átnevezés Lezárás Védelem Lemez műveletek Bevezetés Menü magyarázat Tételszerkesztés Bevezetés Belépés a Tétel Szerkesztésbe Lejátszás mód Belépés a Lejátszás módba Menü magyarázat Kijelző (OSD) A GOTO gomb használata USB lemez lejátszása HDD Lejátszás mód HDD lejátszás Time shifting bemutatása Rendszer beállítás Működtető felület és általános lépések Automata Fejezet jelölés Felvétel minőség APS (Automata programkeresés) Csatornamódosítás Program tábla Ország választás MENÜ BEÁLLÍTÁS-VIDEÓ MENÜ BEÁLLÍTÁS-AUDIÓ MENÜ BEÁLLÍTÁS-NYELV MENÜ BEÁLLÍTÁS-DÁTUM/IDŐ MENÜ BEÁLLÍTÁS-PREFERENCIÁK MENÜ BEÁLLÍTÁS-Time shift Melléklet (Hibaelhárító útmutató) Részletezések Technikai részletezések Függelék

6 Alapvető információk A recorder tulajdonságai A készülék alkalmas különböző videó jelek magas minőségű DVD-re és merevlemezre írására, mint pl. a TV jelek, hétköznapi lemezlejátszó és DV. Ezen felül, a készülék kivállóan alkalmas DVD lejátszásra. Rendelkezik a hétköznapi DVD lejátszók összes funkciójával. A készülék kettő az egyben funkciója növelni fogja az Ön szórakozásának örömét és minőségét. Számos bemeneti jelet képes fogadni Összetett videó bemenet S-videó bemenet Analóg audió bemenet SCART bemenet TV TUNER bemenet DV bemenet USB bemenet Számos kimeneti jelet támogat Összetett videó kimenet S-videó kimenet Összetett videó kimenet 5.1 csatorna kimenet Optikai / koax kimenet SCART kimenet Számos DVD felvételi minőség A készülék 6 különböző felvételi minőséget biztosít. A felbontás és a felvételi idő a felvételminőségtől függően változó. Optimalizálhat magas felbontás és felvételi hossz között. Számos felvételi mód A gép 3 módra nyújt lehetőséget úgy, mint normal-manuális felvétel, időzített felvétel és OTR, az egyszerűbb használatért. Egyszerű menü használat A készülék felhasználó-barát menu felszínnel rendelkezik. Nem kell memorizálni a bonyolult funkciós billentyűket, elegendőek a nyíl gombok és a Select gomb a legtöbb beállítás elvégzéséhez. Készenléti funkció A távirányító készenléti funkciója könnyedebbé és szabadabbá teszi a gép használatát. Valamint segít az időzítet felvétel kényelmesebb leállításában. A következő lemezekkel haszálható: Lejátszik DVD, DVD+/-R/RW, VCD, SVCD, CD-DA, Mixed CD-DA, MPEG 4, Mp3, JPEG és egyéb formátumú lemezeket. Képes írni DVD+R és DVD+/-RW lemezeket.

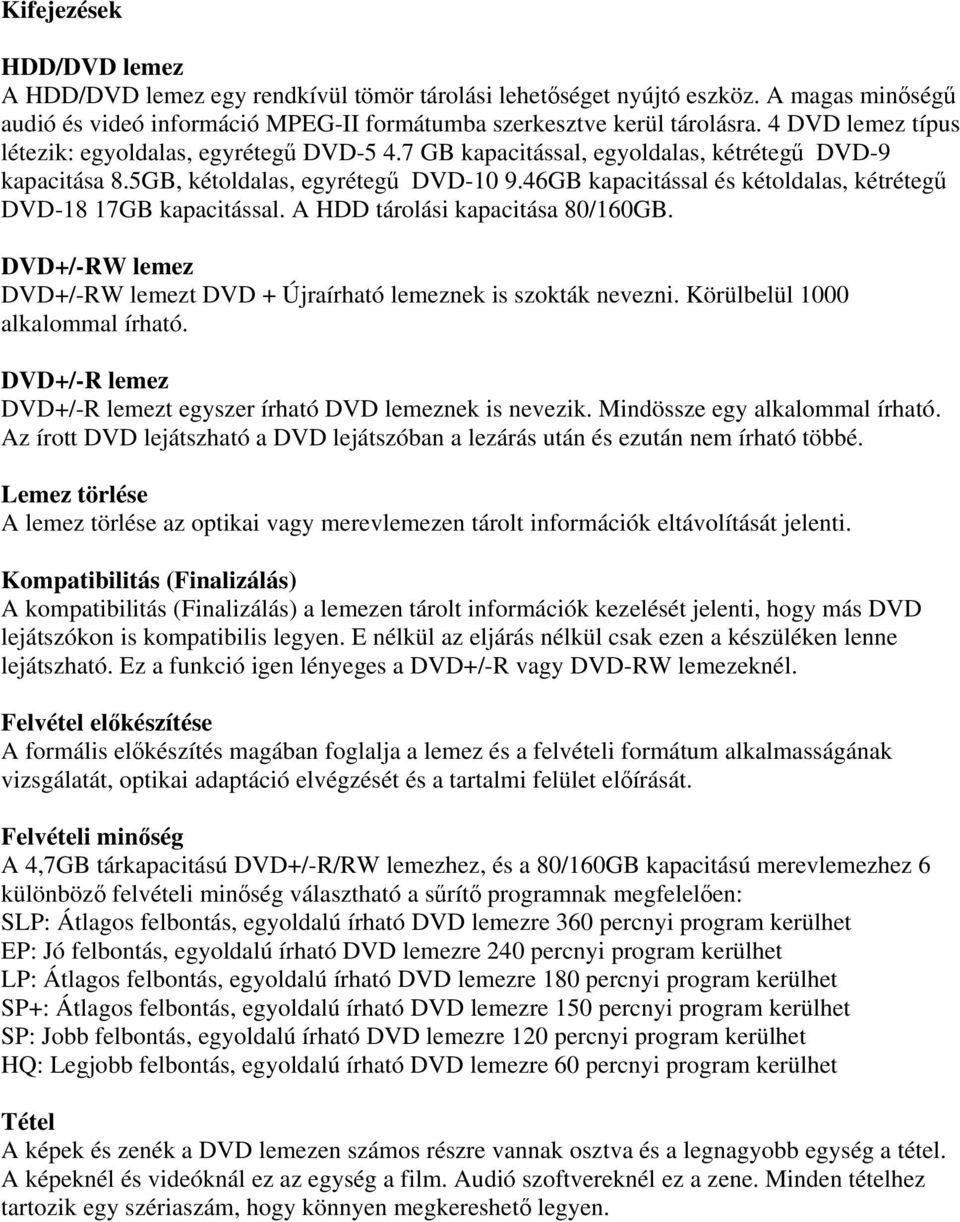

7 Kifejezések HDD/DVD lemez A HDD/DVD lemez egy rendkívül tömör tárolási lehetőséget nyújtó eszköz. A magas minőségű audió és videó információ MPEG-II formátumba szerkesztve kerül tárolásra. 4 DVD lemez típus létezik: egyoldalas, egyrétegű DVD GB kapacitással, egyoldalas, kétrétegű DVD-9 kapacitása 8.5GB, kétoldalas, egyrétegű DVD GB kapacitással és kétoldalas, kétrétegű DVD-18 17GB kapacitással. A HDD tárolási kapacitása 80/160GB. DVD+/-RW lemez DVD+/-RW lemezt DVD + Újraírható lemeznek is szokták nevezni. Körülbelül 1000 alkalommal írható. DVD+/-R lemez DVD+/-R lemezt egyszer írható DVD lemeznek is nevezik. Mindössze egy alkalommal írható. Az írott DVD lejátszható a DVD lejátszóban a lezárás után és ezután nem írható többé. Lemez törlése A lemez törlése az optikai vagy merevlemezen tárolt információk eltávolítását jelenti. Kompatibilitás (Finalizálás) A kompatibilitás (Finalizálás) a lemezen tárolt információk kezelését jelenti, hogy más DVD lejátszókon is kompatibilis legyen. E nélkül az eljárás nélkül csak ezen a készüléken lenne lejátszható. Ez a funkció igen lényeges a DVD+/-R vagy DVD-RW lemezeknél. Felvétel előkészítése A formális előkészítés magában foglalja a lemez és a felvételi formátum alkalmasságának vizsgálatát, optikai adaptáció elvégzését és a tartalmi felület előírását. Felvételi minőség A 4,7GB tárkapacitású DVD+/-R/RW lemezhez, és a 80/160GB kapacitású merevlemezhez 6 különböző felvételi minőség választható a sűrítő programnak megfelelően: SLP: Átlagos felbontás, egyoldalú írható DVD lemezre 360 percnyi program kerülhet EP: Jó felbontás, egyoldalú írható DVD lemezre 240 percnyi program kerülhet LP: Átlagos felbontás, egyoldalú írható DVD lemezre 180 percnyi program kerülhet SP+: Átlagos felbontás, egyoldalú írható DVD lemezre 150 percnyi program kerülhet SP: Jobb felbontás, egyoldalú írható DVD lemezre 120 percnyi program kerülhet HQ: Legjobb felbontás, egyoldalú írható DVD lemezre 60 percnyi program kerülhet Tétel A képek és zenék a DVD lemezen számos részre vannak osztva és a legnagyobb egység a tétel. A képeknél és videóknál ez az egység a film. Audió szoftvereknél ez a zene. Minden tételhez tartozik egy szériaszám, hogy könnyen megkereshető legyen.

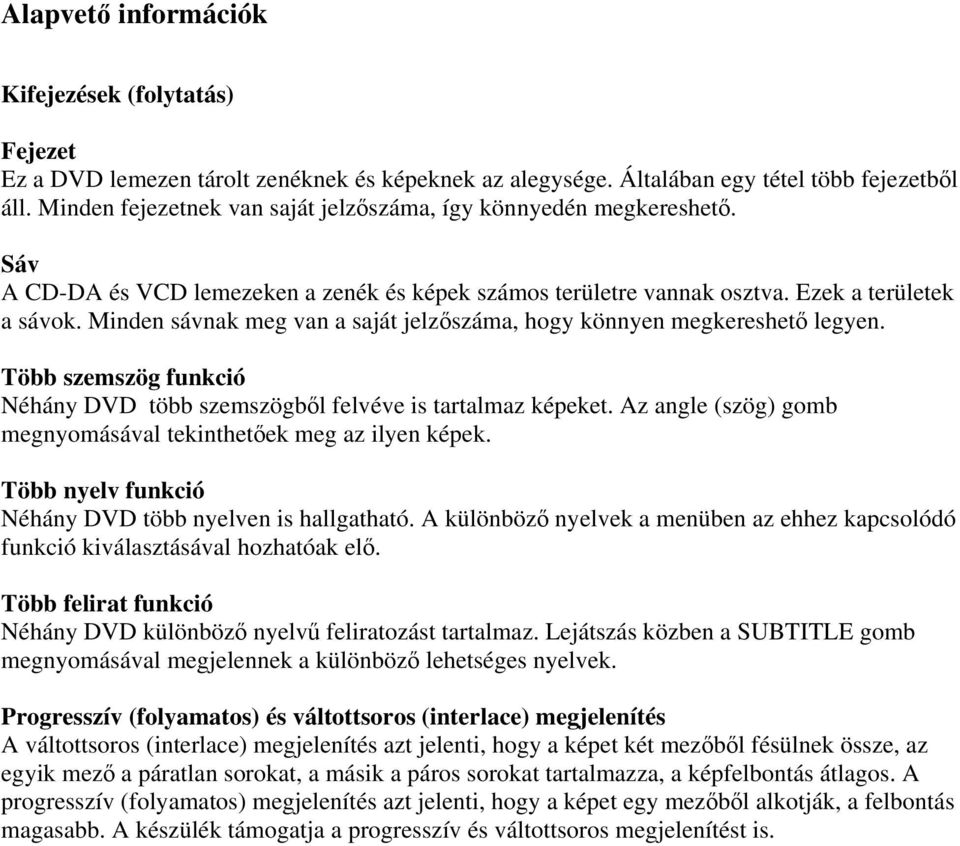

8 Alapvető információk Kifejezések (folytatás) Fejezet Ez a DVD lemezen tárolt zenéknek és képeknek az alegysége. Általában egy tétel több fejezetből áll. Minden fejezetnek van saját jelzőszáma, így könnyedén megkereshető. Sáv A CD-DA és VCD lemezeken a zenék és képek számos területre vannak osztva. Ezek a területek a sávok. Minden sávnak meg van a saját jelzőszáma, hogy könnyen megkereshető legyen. Több szemszög funkció Néhány DVD több szemszögből felvéve is tartalmaz képeket. Az angle (szög) gomb megnyomásával tekinthetőek meg az ilyen képek. Több nyelv funkció Néhány DVD több nyelven is hallgatható. A különböző nyelvek a menüben az ehhez kapcsolódó funkció kiválasztásával hozhatóak elő. Több felirat funkció Néhány DVD különböző nyelvű feliratozást tartalmaz. Lejátszás közben a SUBTITLE gomb megnyomásával megjelennek a különböző lehetséges nyelvek. Progresszív (folyamatos) és váltottsoros (interlace) megjelenítés A váltottsoros (interlace) megjelenítés azt jelenti, hogy a képet két mezőből fésülnek össze, az egyik mező a páratlan sorokat, a másik a páros sorokat tartalmazza, a képfelbontás átlagos. A progresszív (folyamatos) megjelenítés azt jelenti, hogy a képet egy mezőből alkotják, a felbontás magasabb. A készülék támogatja a progresszív és váltottsoros megjelenítést is.

9 Működés áttekintése ELÜLSŐ PANEL KI-BE KAPCSOLÓ 2. LEMEZ TÁLCA 3. VFD KIJELZŐ 4. TÁVIRÁNYÍTÓ JELFOGADÓ 5. NYIT/ZÁR 6. LEJÁTSZÁS/SZÜNET 7. DVD 8. HDD/DUB 9.FELVÉTEL 10.FORRÁS 11.DV IN(1394FIRE WARE) 12.S-VIDEÓ BEMENET 13.VIDEÓ BEMENET 14/15.SZTEREÓ AUDIÓ BEMENETEK 16.USB HÁTSÓ PANEL 1. RF IN 2. RF OUT 3. SCART IN 4. SCART OUT 5. ÖSSZETETT VIDEÓ KIMENET 6. KOAXIÁLIS DIGITÁLIS AUDIÓ KIMENET CH AUDIÓ KIMENET (FL, FR, SL, SR, CEN, SW) 8. KOMPONENS/PROGRESSZÍV KERESÉS VIDEÓ KIMENET 9. S-VIDEÓ KIMENET 10. OPTIKAI DIGITÁLIS AUDIÓ KIMENET

10 Távirányító 1. KI-BE KAPCSOLÓ Bekapcsolja, vagy készenléti módba állítja a készüléket. 2. HDD/DUB Megnyomásával megtekinthetjük a merevlemez tétellistáját vagy a szinkronizálás menüt. 3. SZÁMBILLENYTŰK Számértékek megadására alkalmas a beállításoknál. 4. DVD Megnyomásával megnézheti, vagy lejátszhatja az optikai lemez tartalmát. DVD lejátszás közben, megnyomásával megjelenik a DVD menü. 5. BEÁLLÍTÁS MENÜ Segítségével a Beállítások menübe lépünk. 6. ( FEL/LE/JOBBRA/BALRA )- Használja az iránygombokat a megfelelő adat kiválasztására. 7. SZERKESZTÉS Megnyomásával a DVD R/RW Szerkesztési opcióihoz lép. 8.FELVÉTELI MÓD- A felvétel minőségét választhatja ki: HQ, SP, SP+, LP, EP, SLP. 9. DV Nyomja meg a DV IN bementi forrás választásához. 10.USB- Nyomja meg az USB eszközön tárolt képek és zenék lejátszásához, ha van USB csatlakoztatva. 11/12. ELŐRE-/VISSZATEKERÉS Keressen gyors menetben visszafelé vagy előre DVD vagy más lemezen. 13. LÉPTETÉS Ismétlés lépésről-lépésre. 14. LASSÍTÁS/RENDEZÉS Lejátszáskor megnyomásával lassított lejátszásba vált. A Tétel listában, megnyomásával rendezheti a HDD tételeket. Rendezheti növekvő vagy csökkenő sorrendbe hossz vagy tétel megnevezés szerint. 15. OSD (képernyő kijelzés) Felhozza a képernyő kijelzést. 16. ANGLE (SZÖG) Több szemszög közül választhat, amennyiben a DVD lemez támogatja ezt a funkciót. 17. PSCAN Itt kiválaszthatja a videó kimeneti formátumot: progresszív és interlace (váltott soros). 18. PAL/NTSC A videó rendszert állíthatja:pal, NTSC vagy multi. 19. ZOOM Megnyomásával növeli a képet. 20. FUNCTION (Funkci) funkcivlaszt gomb. 21. OPEN / CLOSE - Nyitja / Zárja a lemez tálcát. 22.TV/VIDEO- Váltás time shifting módba, SOURCE gombbal time shifting forrást válthat, a REC gomb megnyomásával a time shifting buffer tratalmát a HDD-re vagy egyéb optikai lemezre mentheti. 23.SOURCE (FORRÁS) Megnyomásával audió/videó bemenetei források közül választhat. 24. ADD/CLEAR Használatával karaktereket törölhet szavak bevitelekor, továbbá használhatja a lejátszási sorrend programozására. 25. GOTO Kiválaszthatja a kívánt időpontot vagy fejezetet, ahonnan lejátszani kíván. 26. MENU Beléphet a DVD vagy egyéb lemez menübe, és a PBC funkciót BE/KI kapcsolhatja VCD/SVCD lejátszáskor. 27. SELECT Válasszon opciót menüben. Lejátszik lemezt, fejezetet vagy sávot egyes lemezeken. Más lemezeknél lejátszáshoz nyomja meg a PLAY gombot. 28. RETURN Visszalép a lejátszáshoz DVD és egyéb lemezeknél. 29. REC Megnyomásával élő felvételt indíthat. 30.TIMER (Időzítés) A felvétel ütemezéshez lép, ahol időzített felvételeket állíthat be. 31. STOP Nyomja meg egyszer a lejátszás megállításához. A lejátszáshoz visszatérhet a PLAY megnyomásával. Kétszeri megnyomásával törlődik az utolsó lejátszási pozíció. 32.PLAY/PAUSE- Lejátszás/szünet. 33/34. PREV/NEXT Előző vagy következő sávhoz lépés a DVD vagy egyéb lemezen. 35. A-B RPT A-B ismétlés. Egy rész elejét és végét megjelölve ismételheti az adott szakaszt. 36. REPEAT Fejezet, tétel vagy lemez ismétlése. 37.SUB-T A lehetséges feliratok közül választhat. 38. TITLE - A DVD lemez tételeit tekintheti meg grafikus ábrázolással a könnyebb tájékozódás érdekében. 39/40. VOL(-/+) Hangerő le/fel. 41. AUDIO Hangsáv kiválasztás DVD vagy egyéb lemezeken. 42. MUTE Némítás

11 Távirányító beüzemelése és használata Megjegyzés: Ne ejtse le és ne tegye nedves helyre a távirányítót. Ne tegye ki az infravörös sugár jelfogadót közvetlen napfénynek vagy erős fénynek. Időben cserélje ki a gyenge elemeket. Ne használjon együtt gyenge és erős elemeket. Lehetőleg ne használjon újratölthető elemeket

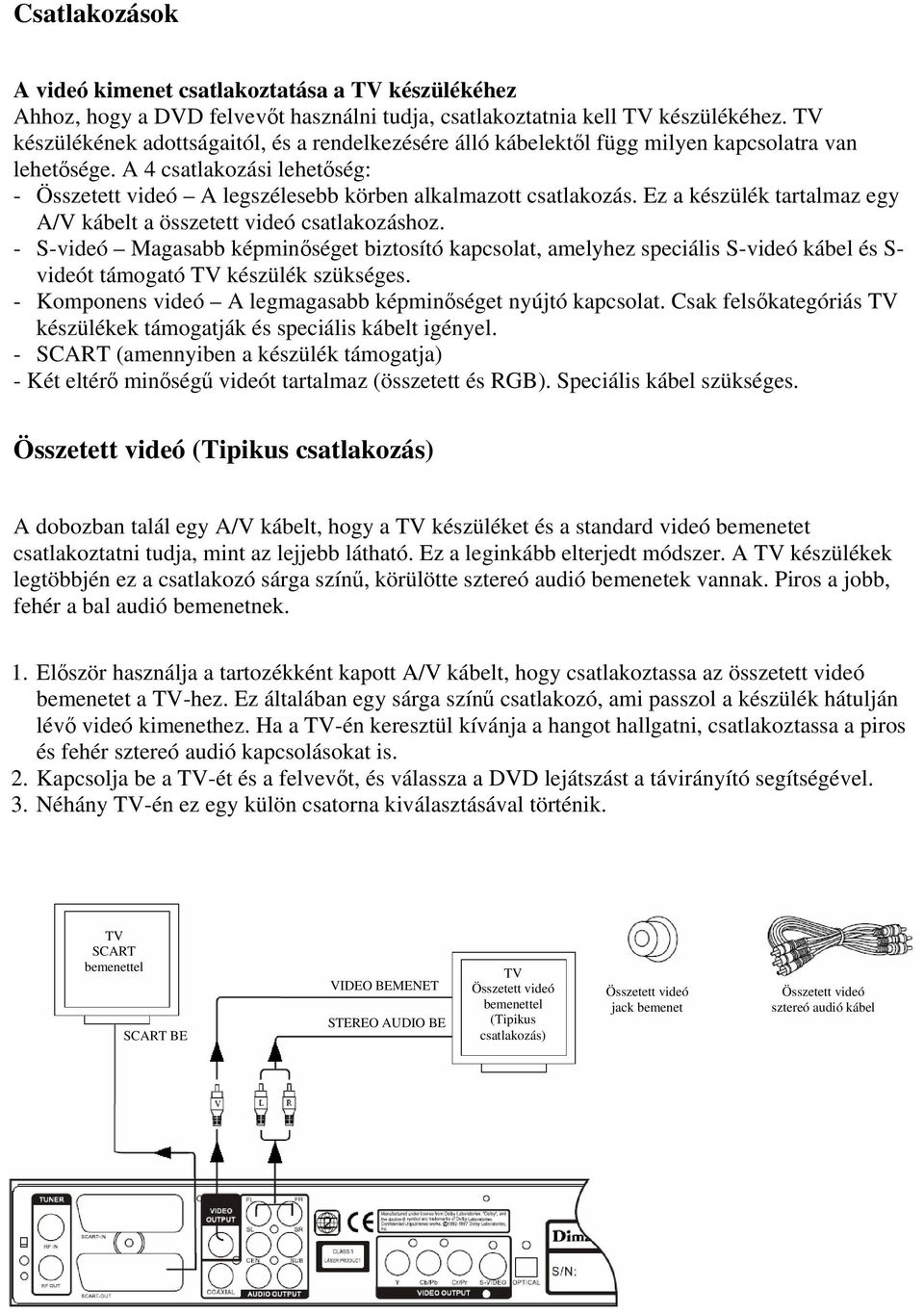

12 Csatlakozások A videó kimenet csatlakoztatása a TV készülékéhez Ahhoz, hogy a DVD felvevőt használni tudja, csatlakoztatnia kell TV készülékéhez. TV készülékének adottságaitól, és a rendelkezésére álló kábelektől függ milyen kapcsolatra van lehetősége. A 4 csatlakozási lehetőség: - Összetett videó A legszélesebb körben alkalmazott csatlakozás. Ez a készülék tartalmaz egy A/V kábelt a összetett videó csatlakozáshoz. - S-videó Magasabb képminőséget biztosító kapcsolat, amelyhez speciális S-videó kábel és S- videót támogató TV készülék szükséges. - Komponens videó A legmagasabb képminőséget nyújtó kapcsolat. Csak felsőkategóriás TV készülékek támogatják és speciális kábelt igényel. - SCART (amennyiben a készülék támogatja) - Két eltérő minőségű videót tartalmaz (összetett és RGB). Speciális kábel szükséges. Összetett videó (Tipikus csatlakozás) A dobozban talál egy A/V kábelt, hogy a TV készüléket és a standard videó bemenetet csatlakoztatni tudja, mint az lejjebb látható. Ez a leginkább elterjedt módszer. A TV készülékek legtöbbjén ez a csatlakozó sárga színű, körülötte sztereó audió bemenetek vannak. Piros a jobb, fehér a bal audió bemenetnek. 1. Először használja a tartozékként kapott A/V kábelt, hogy csatlakoztassa az összetett videó bemenetet a TV-hez. Ez általában egy sárga színű csatlakozó, ami passzol a készülék hátulján lévő videó kimenethez. Ha a TV-én keresztül kívánja a hangot hallgatni, csatlakoztassa a piros és fehér sztereó audió kapcsolásokat is. 2. Kapcsolja be a TV-ét és a felvevőt, és válassza a DVD lejátszást a távirányító segítségével. 3. Néhány TV-én ez egy külön csatorna kiválasztásával történik. TV SCART bemenettel SCART BE VIDEO BEMENET STEREO AUDIO BE TV Összetett videó bemenettel (Tipikus csatlakozás) Összetett videó jack bemenet Összetett videó sztereó audió kábel

13 Csatlakozások S-Videó csatlakozás Ez az általános kompozit (összetett) kapcsolatnál egy magasabb minőséget nyújtó megoldás, amihez egy speciális S-videó kábel (nem tartozék) szükséges. Az S-videó csatlakozó könnyen megkülönböztethető 4 tűje alapján, amint az alább is látható. Amennyiben TV-je rendelkezik S- videó jack bemenettel, ajánlott ezt a kapcsolatot használni a jobb képminőség érdekében. 1. Mindenekelőtt, használja a speciális S-videó kábelt. Csatlakoztassa az S-videó kimenetet a készüléken a TV-én lévő megfelelő bemenethez. 2. Kapcsolja be a készüléket és válassza ki a DVD módot. 3. TV készülékén válassza az S-videó bemenetet. Ezt általában a távirányítón az Ycb/cr vagy Apb/pr, illetve az S-videó gomb lenyomásával teheti meg. Néhány TV készüléken minderre egy külön csatorna szolgál. Komponens videó csatlakozás A legmagasabb minőséget biztosító videó kapcsolathoz, a komponens videóhoz, külön kábelekre van szükség az Y, Cb/Pb, Cr/Pr jelekhez. A progresszív pásztázáshoz, a komponens videó kimenetre lesz szüksége, ehhez a következő lépéseket kell végrehajtania: 1. Először használja a tartozékként kapott A/V kábelt, és csatlakoztassa a TV komponens videó bemenetébe. Válassza ki ezt a bemenetet. 2. Nyomja meg a "PSCAN" gombot és válassza a "SELECT"-et a TV kimenet progresszívre állításához. Válassza a megfelelő videó bemenetet a TV készüléken. Komponens videó Jack kimenet Komponens videó kábel A videó kimenet visszaállítása Amennyiben figyelmetlenül progresszívre váltja a kimeneti formátumot, miközben TV készüléke nem alkalmas erre, elveszíti a képet. Ha ez történik, állítsa vissza készüléket az alap videó beállításaihoz a PSCAN és a SELECT megnyomásával a távirányítón.

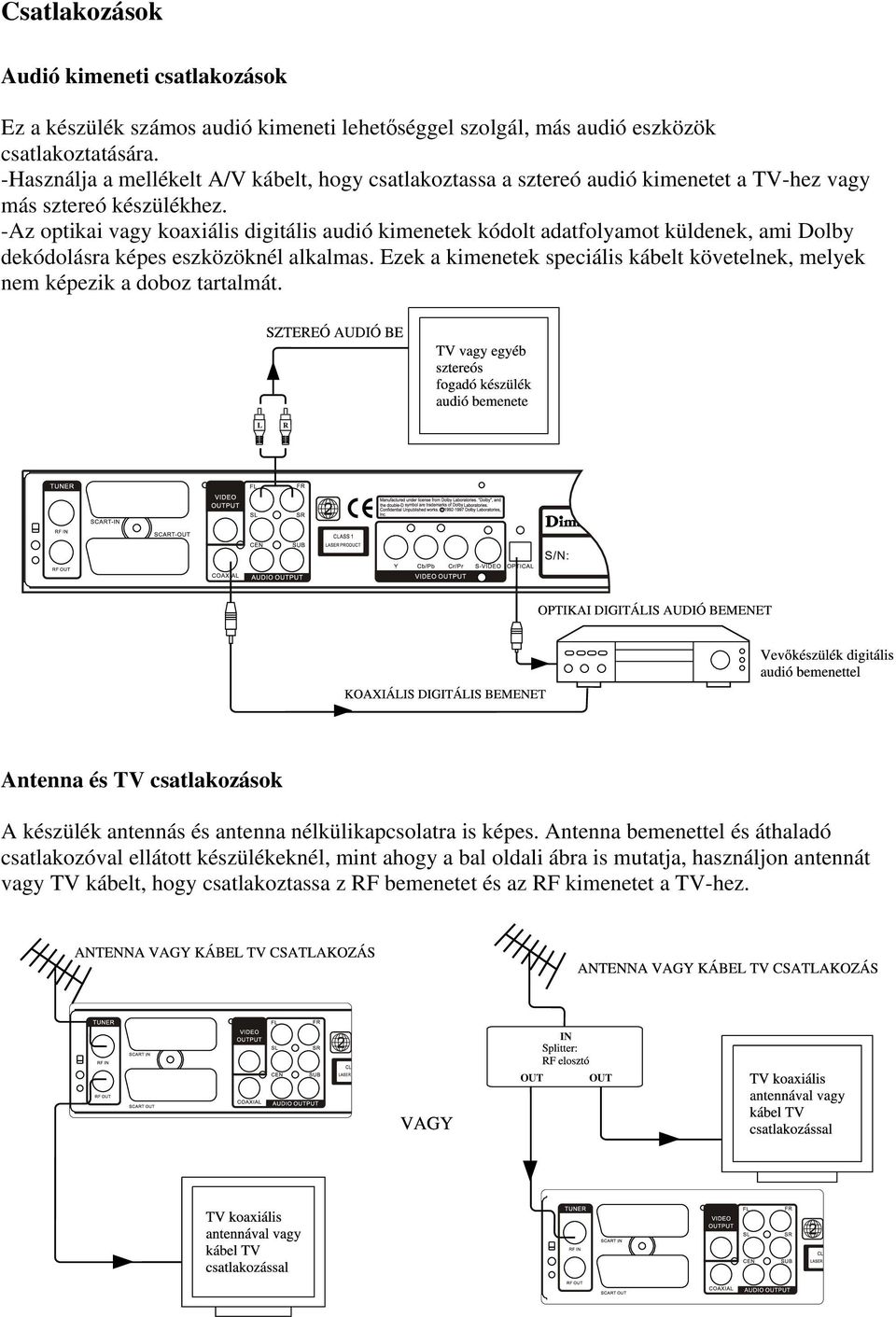

14 Csatlakozások Audió kimeneti csatlakozások Ez a készülék számos audió kimeneti lehetőséggel szolgál, más audió eszközök csatlakoztatására. -Használja a mellékelt A/V kábelt, hogy csatlakoztassa a sztereó audió kimenetet a TV-hez vagy más sztereó készülékhez. -Az optikai vagy koaxiális digitális audió kimenetek kódolt adatfolyamot küldenek, ami Dolby dekódolásra képes eszközöknél alkalmas. Ezek a kimenetek speciális kábelt követelnek, melyek nem képezik a doboz tartalmát. Antenna és TV csatlakozások A készülék antennás és antenna nélkülikapcsolatra is képes. Antenna bemenettel és áthaladó csatlakozóval ellátott készülékeknél, mint ahogy a bal oldali ábra is mutatja, használjon antennát vagy TV kábelt, hogy csatlakoztassa z RF bemenetet és az RF kimenetet a TV-hez.

15 Csatlakozások Csatlakozás külső jelek felvételéhez (hátsó panel jelbemenet) Az audió/videó bemenetek a készülék elülső és hátulsó oldalán találhatóak, külső audió/videó források csatlakoztatásához, mint videó lejátszó, videokamera, DVD lejátszó, stb. A külső videó forrásoknak támogatniuk kell a Scart, Összetett és S-videó vagy Sztereó audió kapcsolatot, hogy alkalmasak legyenek a felvételre. AV Bemenetek (VIDEO BE, S-VIDEO BE ) AV Bemenetek (VIDEO BE, S-VIDEO BE )

16 Csatlakozások Csatlakozás külső jelek felvételéhez (elülső panel jelbemenet) Külső jel csatlakoztatásakor győződjön meg róla, hogy a DVD Recorder és a csatlakoztatott készülék ki vannak kapcsolva. Az elülső panelen keresztüli csatlakoztatás DIGITÁLIS DV kimenet A teli oldallal lefelé RECORDER ELEJE Megjegyzés: Tekintse meg a csatlakoztatni kívánt eszköz használati utasítását. Kapcsolja ki és húzza ki mind a két készüléket, mielőtt összecsatlakoztatná őket. Felvétel mód Bevezetés Többféle külső jel fogadására alkalamas bemenettel van ellátva a készülék, beleértve az S-videó, összetett videó, TV hangolás, DV bemenet és sztereó audió bemenet. Ezek közül bármelyik audió és videó jelet választhatja felvételre. A következő lemezekre lehetséges a felvétel: DVD+/-RW, DVD+/-R és HDD. Hat különböző eltérő minőségű felvételi mód lehetséges: SLP (6 óra), EP(4óra), LP(3óra), SP+(2.5óra), SP (2óra) és HQ(1óra). A készülék képes időzített felvétel készítésére. Előre beállíthat egy felvételi ütemtervet. A készülék felveszi automatikusan a beállítottakat. Belépés a felvétel módba és menü magyarázat A felvétel módba lépéshez a következő lépések szükségesek: 1. A nem újraírható lemez módban nyomja meg a SOURCE gombot, hogy belépjen a Monitoring módba. A Monitoring mód egy almódja a felvétel módnak. 2. A rendszer automatikusan felvétel módra vált a beállított idő elérésekor. További részletekért az időzített felvételről, tekintse meg az Időzített felvétel részt. 3. A felvétel módban, az OSD gomb megnyomásával előhozhatja, vagy elrejtheti a kezelő menüsort.

17 Felvétel mód Kézi felvétel Felvételi forrás: kiválaszthatja melyik videó bemenetből vegyen fel a készülék. A következő opciók lehetségesek: Scart, Tuner, Elülső CVBS (Összetett), Elülső S-VIDEO, DV bemenet. A SOURCE (forrás) gomb ismételt lenyomásával válthat és választhat videó forrást a fentiekből. Megjegyzés: Amennyiben egy hátsó forrásból vesz fel, győződjön meg róla, hogy az audió csatlakozók a hátsó bemenetekhez vannak csatlakoztatva. Amennyiben egy elülső forrásból vesz fel, győződjön meg róla, hogy az audió csatlakozók az elülső bemenetekhez vannak csatlakoztatva. Felvétel DVD-re vagy merevlemezre Válassza a Felvétel merevlemezre vagy optikai lemezre módot: Nyomja meg a Source gombot, hogy kézi felvételre váltson, és nyomja meg a DVD vagy HDD/DUB gombot, hogy választhasson a DVD, illetve a merevlemez között. Amennyiben egy írható eszköz van a tárolóban, a REC gomb megnyomásával megkezdheti a felvételt (OTR egyérintős felvétel) a DVD-re. A Stop gomb megnyomásával leállíthatja a felvételt. Megjegyzés: A készülék addig folytatja a felvételt, amíg a lemez meg nem telik. Ha a felvételt 30 percre akarja szabályozni nyomja meg a REC gombot miután a felvétel megkezdődött. Ekkor egy üzenet jelenik meg a képernyőn jelezve, hogy a felvétel 30 percig fog tartani. A REC gomb minden újbóli lenyomással újabb 30 percet ad hozzá a felvételi időhöz. A felvétel szüneteltetéséhez nyomja meg a PLAY/PAUSE gombot a távirányítón. A felvétel folytatásához nyomja meg a PLAY/PAUSE gombot vagy a REC gombot. A felvétel folytatódik a STOP gomb vagy az elülső panel megnyomásáig. Megjegyzés: A kijelzőn a DVD vagy HDD/DUB gomb megnyomásával, választhat DVD vagy HDD felvételi forrás közül. Felvételi minőség Hat felvételi minőség beállítás közül választhat, amivel meghatározza a felvétel képminőségét és a DVD, illetve merevlemezen foglalt hely nagyságát. A magasabb képminőségű felvételek nagyobb, az alacsonyabb minőségű felvételek kisebb helyet fognak foglalni a DVD-én vagy merevlemezen. Megjegyzés: A REC.MODE gomb megnyomásával választhat a különböző módok között Felvételi idő Felvételi idő Felvétel minőség Képminőség (4,7 GB, DVD) (80/160GB,HDD) HQ (Magas minőség) 60 perc Akár 17/34 óra Legjobb SP (Standard lejátszás) 120 perc Akár 34/68 óra Nagyon jó SP+ (Standard+ lejátszás) 150 perc Akár 40/85 óra Jó LP (Hosszú lejátszás) 180 perc Akár 51/102 óra Normális EP (Kiterjesztett lejátszás) 240 perc Akár 68/136 óra Közepes SLP (Szuper hosszú lejátszás) 360 perc Akár 102/204 óra Alacsony Egyérintős felvétel (OTR) Ez a funkció lehető teszi az Ön számára az időzítés beállítását felvétel közben. Amint az ütemezett időt elérjük, a rendszer automatikusan leállítja felvételt. 1. Lépjen be a felvétel módba és kezdje meg a felvételt. 2. A felvételi időzítés kívánság szerinti beállításához nyomja meg egyszer vagy többször a REC gombot. A REC gomb minden egyes megnyomásával 30 perccel meghosszabbodik a felvételi idő. Ha a beállított idő meghaladja a lemezre vehető anyag hosszát, visszaáll normál felvételre. Ha az időzített felvétel szüneteltetve van vagy le van leállítva, a rendszer megszakítja az időzített felvételt.

18 Felvétel mód DV szabályozott felvétel 1. Ez a készülék képes a valós-idős megjelenítésre és felvétel készítésére a DV-hez IEEE 1394 soros porton (DV) keresztül. Csatlakoztassa DV-ét a készülékhez (részletekért tekintse meg a Csatlakozások: Felvételi csatlakozásokat). Kapcsolja be a készüléket. Nyomja meg a DV gombot. Kapcsolja be a DV-ét, állítsa CAMERA (kamera) módba, és kezdje meg el a megjelenítést. Nyomja meg a REC gombot és kezdje meg a felvételt. (A művelet azonos, mint a Felvétel módnál) 2. Ez a készülék képes a DV VCR tartalmának felvételére is. A csatlakozási módszer azonos az 1-es pont első 3 lépésével. Kapcsolja be a DV-ét, hogy belépjen a VCR állapotba, a VCR ekkor Stop helyzetben van. Használja a távirányítót a DV műveleteinek elvégzéséhez, beleértve STOP (leállítás), PLAY (lejátszás), PAUSE (szünet), FB (gyors hátra), FF (gyors előre), stb. Nyomja meg a REC gombot a felvétel elindításához. A felvétel ideje alatt a PAUSE (szünet) gomb megnyomásával felfüggesztheti a felvételt. A gomb újbóli megnyomásával felfüggeszti a DV-ét. A DV lejátszásának visszaállításhoz nyomja meg a PLAY gombot. Ha megnyomja a REC gombot, a DV lejátszása és a készülék felvétele egyszerre újraindul. Használja a FWD, REV gombokat a DV teljes előre- vagy visszatekeréséhez, mikor Szünet helyzetben van; Ha STOP gombot nyom a felvétel áll le először, nyomja meg még egyszer és leáll a DV lejátszása is. Megjegyzés: A felvétel ideje alatt ne mozgassa vagy kapcsolja ki a készüléket. A véglegesített DVD-R lemez többé nem írható. Győződjön meg róla, hogy a készülék és a DV is ki van kapcsolva mielőtt csatlakoztatja a DV kábeleket. Felvétel USB-ről optikai lemezre Lépjen az USB lejátszás módba, nyomja meg az EDIT gombot az USB archívumba lépéshez. Ebben a módban nyomja meg az ADD/CLEAR gombot a fájlok kiválasztásához, amiket a DVD azonos fájl listájába kíván másolni. Ezután nyomja meg a REC gombot az archiválás elindításához. Az archiválás egy a készülék által létrehozott külön mappában történik. Megjegyzés: Csak üres DVD-re, vagy előzőleg USB-ről való archiválásra használt DVD-re tud archiválni. Nem archiválhat DVD-re, amit korábban videó felvétel tárolására használtak. Copy File Select source File 1 ChrisSpheeris_P laytime. 2 DeepForest_ OuvertureH U 3 JenniferWarnes_Fa mousb 4 JenniferWarnes_ FirstWeT 5 NaturalBrainWave s_anew 6 Swyc.mp3 Selected File List 1 ChrisSpheeris_P laytime. 9 Bond_victor y.mp3 Felvétel merevlemezről optikai lemezre Nyomja meg a távirányító HDD/DUB gombját, Lépjen be a merevlemez kijelző állapotába. Ekkor a mellékelteket látja, nyomja meg az ADD/CLEAR gombot a DVD-re másolni kívánt tételek kiválasztásához. Ezután nyomja meg a HDD/DUB gombot a kijelölt fájlok DVD-re másolásához. Megjegyzés 1: A DVD tálcában egy üres DVD lemezt kell helyezni, vagy előzőleg csak merevlemezről való archiválásra használt lemezt. Megjegyzés 2: A merevlemezről DVD+RW lemezre történő másoláskor egy villogó ikon jelenik meg a képernyő bel felső sarkában, ami a felvételi folyamatot jelzi. HDD No. CH Date Time Title 001 R-COMP 12/01/04 13:17 Title R-COMP 12/01/04 13:20 Title R-COMP 12/01/04 13:24 Title 3 For other options Press DVD, TV/VIDEO, DV/USB, SETUP or TIMER keys Press Add/Clear key to select program(s) Press Dub key to copy selected program(s) to DVD Press Sort key to sort programs by name, date or time

19 Időzített felvétel Időzített felvételeket állíthat be, amiket a készülék a megadott időben elkezd és befejez. A felvétel történhet merevlemezre vagy DVD-re. Ez a funkció igen hasznos, amennyiben előre ismeri az felvenni kívánt program minőségét, idejét, dátumát és csatornáját. 1. Nyomja meg a TIMER gombot, hogy belépjen az időzített felvételek beállításának menüjébe, ahogy azt a jobb oldali ábra mutatja. 8 bejegyzést tartalmaz a menü. Minden bejegyzés egy felvételi időzítésnek felel meg. 2. Az időzített felvétel beállítás menüben használja a FEL vagy LE gombot a felvétel kiválasztásához, és nyomja meg a SELECT gombot. 3. Állítsa be a bemeneti forrást az adatszerkesztő párbeszéd panelen. Használja a FEL vagy LE és SELECT gombokat a forrás kiválasztásához. 4. Állítsa be a felvétel minőségét. Az adatszerkesztő párbeszéd panelen használja a FEL vagy LE és SELECT gombokat a minőség kiválasztásához. További információért a felvételi minőségről tekintse meg a következő hivatkozásokat: HQ, SP, SP+, LP, EP, SLP 5. A felvétel mód beállítása Ezt a beállítást az Adatszerkesztés párbeszéd dobozban végezheti. Mozgassa a kurzort, jelölje ki a sort, és nyomja meg a SELECT gombot a legördülő menü megjelenítéséhez. A beállítás végrehajthat időzített felvételt minden nap, vagy minden hét egy megadott napján, vagy az év egy bizonyos napján. A három lehetőség szerepel a listán. Jelentésük a következő: Heti (Weekly): felvétel minden héten. Napi (Daily): felvétel naponként Egyszeri (Once): felvétel egy bizonyos dátumkor Timer Recording Source Quality Date Start End Record Press Select to review a scheduled recording or create a new one, press functions for other options. FONTOS! A BEMENET/PROGRAMSZÁM kiválasztásánál csak abban az esetben fogja látni a normál programszámot vagy TV adó nevét, ha a CSATORNA SZERKESZTÉS menüpontban elnevezi a TV adót. Például, alap esetben Ch025 lesz a TV2 program száma. Ha Ön nem nevezi át, akkor TIMER/IDŐZÍTETT FELVÉTEL módban Ch025 jelet fog látni a programszám helyén. Ha átnevezi akkor TV2 programszámot fog látni.

20 Időzített felvétel 6. Felvétel dátumának megadása. A. Amennyiben a Hetit választja, nyomja meg a SELECT gombot a jóváhagyáshoz. A kurzorral lépjen a sorban a jobb oldali rubrikához, és nyomja meg a SELECT gombot, hogy feltűnjön a hetek listája. Válassza ki a megfelelő értéket. B. Ha az Egyszerit választja, nyomja meg a SELECT gombot. A dátum beviteli panel megjelenik a jobb oldalon. Jelölje meg a panelt és nyomja meg a SELEST gombot. Ezután használja a számgombokat a dátum beviteléhez a következő formában: Nap/Hónap/Év, nyomja meg a SELECT gombot a jóváhagyáshoz. Ha érvénytelen a dátum, a rendszer azonnal hibaüzenetet küld és a dátum beviteli panel üres marad. Kérjük írja be újra a dátumot. Timer Recording Setup Source Record to Quality Mode Date Start End Title Ch029 HDD SP Once 20/09/ : : 5 4 My Titleo 7. A felvétel kezdési időpontjának beállítása. Az adatszerkesztési párbeszédpanelben, használja az iránygombokat és a SELECT gombot a Start opció kijelöléséhez. Adja meg az értéket 0:00 és 23:59 között a számgombokkal, és nyomja meg a SELECT gombot a jóváhagyáshoz. Ezzel a funkcióval állíthatja be a felvétel kezdetének időpontját. Ha a bevitt érték kívül esik a 0:00-23:59 skálán, a rendszer érvénytelen üzenetet küld. 8. A felvétel befejező időpontjának beállítása. A befejező időpont megadásának folyamata hasonló a 7-es ponthoz. Ez a beállítás a következőt jelenti: amikor elérjük a megadott időt, a felvételi művelet befejeződik és a készülék készenléti állapotba állítódik. 9. Felvétel forrásra: választhatja a merevlemezt vagy optikai lemezt. 10. A felvételi tétel beállítása, használja a vagy gombokat a betűváltáshoz, az Enter gomb megnyomásával vigye be a betűt. 11. Miután beállította a különböző időzített felvétel paramétereket, jelölje ki az OK mezőt, nyomja meg a SELECT gombot, és fejezze be az időzített felvétel beállítását. 12. Nyomja meg a TIMER gombot a kilépéshez az időzített felvétel menüből. 13. Az időzített felvételek ütemezésének beállítása után, állítsa be a készüléket ennek megfelelően és bizonyosodjon meg róla, hogy a készülék készenléti állapotban vagy bekapcsolt állapotban legyen. 14. Ha a rendszer más műveletet végez a beállított időzített felvétel előtt öt perccel, információs ablak tűnik fel, mely az Ön döntését várja, hogy elkezdje a felvételt vagy sem. Ha kívánja a felvétel elkezdését, jelölje meg az OK gombot és a SELECT megnyomásával hagyja jóvá. Amennyiben figyelmen kívül hagyja az információs ablakot, úgy ezt a rendszer a felvételbe való beleegyezésnek tekinti. Hamarosan a készülék megkezdi a felvételt, a beállított időpontnak megfelelően. 15. Ha a rendszer készenléti állapotban van, a felvétel elindul automatikusan három perccel a beállított ütemezés előtt. 16. A felvétel befejezése után, a rendszer automatikusan visszaáll a felvétel előtti állapotba. Megjegyzés A rendszert megfelelően kell konfigurálni a beállított időértékekkel a felvételi munkák elvégzése előtt. Válassza ki bármelyik időzített felvételi munkát és az ADD/CLEAR gomb megnyomásával törölheti. Ne használjon befejezett DVD+R lemezt. OK Cancel UP/DOWN or 0~9 to change the value, SELECT to confirm the value.

21 Fejezet szerkesztés Bevezetés Befejezett lemezeken minden tétel csak egy fejezetből áll. Az ilyen lemezeken nincs választott fejezet lejátszás vagy véletlenszerű lejátszás funkció. A tételek index ikonjait a rendszer határozza meg. Mivel minden tétel csak egy fejezetből áll, ezért kényelmetlen személyre szabottan böngészni. A fejezet szerkesztés funkció az ilyen probléma megoldására van. Belépés a Fejezet szerkesztés módba Amikor a meghajtóban lévő lemez DVD+/-RW és a rendszer a DVD vetítés módban van, a DVD gomb megnyomásával DVD lejátszás állapotba lép, válassza ki a tételt és nyomja meg a Jobb gombot a Tétel szerkesztés menü megjelenítéséhez. Válassza a Tétel szerkesztést a Fejezet szerkesztés módba lépéshez, a Fejezet szerkesztés menüsor meg fog jelenni. Megjegyzés: A Fejezet szerkesztés funkció csak DVD+/-RW lemezeknél áll rendelkezésre. Ha a DVD+/-RW lemez írásvédett vagy az aktuális mód nem engedi a Fejezet szerkesztés módba lépést, a megoldás, ha megszakítja az írásvédettséget a lemez művelettel. Az utóbbi esetben egyszerűen lépjen ki a módból. Menü magyarázat A fejezet szerkesztő vezérlőléc menü a következőképp mutat és a következő jelentései vannak: 1. Tétel: A bal oldali szám az ikon mellett az aktuális tétel száma, amit szerkeszteni fogunk; a jobb oldali szám a lemezen lévő összes tétel száma. 2. Fejezet: A bal oldali szám az aktuális fejezet száma, a jobb oldali szám a tétel összes fejezetének száma. 3. Lejátszás: Megegyezik a lejátszási mód funkcióval. 4. Fejezet jelzés: Szétválasztja, vagy egyesíti a fejezeteket. 5. Fejezet elrejtés: Elrejti, vagy megmutatja a fejezet funkciót. 6. Index kép: Index kép cseréje. 7. Tétel szétbontás: Két részre bontja a tételt. 8. Idő: Lejátszási idő választás. Megjegyzés: Ha a beállított érték Fejezet elrejtése, az aktuális fejezet el lesz rejtve a lejátszás alatt. Kilépés a Fejezet szerkesztésből 1. Nyomja meg a STOP gombot a kilépéshez. A kilépéskor a rendszer rögzíti az információt a lemezre. Tehát előfordulhat, hogy egy ideig a rendszer nem válaszol.

22 Merevlemez szerkesztés Merevlemez szerkesztés Öt művelet lehetséges. Mindhez a Tétel lista menün keresztül lehet hozzáférni. A jobbra nyíl megnyomásával megjeleníti a legördülő menüt. Ezután használja a fel/le nyilakat a megfelelő opció kiválasztásához és a Select megnyomásával lépjen tovább. Az opciók a következők: lejátszás, törlés, szétválasztás, szegmens, indexkép váltás és átnevezés. A merevlemez szerkesztése mellett a felvétel zavartalanul folytatódik a merevlemezre. Amikor egy tételt szerkeszt, a merevlemez listán való megjelenítésekor, a tétel egy Szerkesztés ikont fog viselni emlékeztetésképp. Törlés Amennyiben egy tétel nem írásvédett vagy nem védett, ezzel a művelettel törölheti. Különösen körültekintőnek kell lennie a műveletet jóváhagyása előtt (mivel nem visszafordítható). Szétválasztás Ez a művelet felhozza a bontás ablakot. Mozoghat a programon belül (hasonlóan a lejátszás módhoz) és megjelölheti a pontot, ahol a programot két különálló programra bontja, és menti a merevlemez tétel listájába. Lásd az ábrán. Tétel szétválasztás Minden navigációs eszközt használhat (az OSD megnyomására megjelennek a gombok a képernyő alján, az információ újbóli megnyomásával eltűnik a súgó). Megjegyzés: A szétválasztás visszafordíthatatlan. Ha a programot felbontjuk, a 2 tétel többé nem illeszthető össze. Megjegyzés: Megosztás csak akkor lehetséges, ha a megosztani kívánt tétel nem írásvédett vagy védett. -A Return gomb megnyomásával visszalép a merevlemez listájához szétválasztás nélkül -Ha a lejátszás a végéhez ér anélkül, hogy kijelölnénk szétválasztási pontot, a rendszer automatikusan Szünet helyzetbe kapcsolja magát -Amikor a művelet befejeződik, a rendszer visszalép a tétel listához és a program első része lesz kijelölve Szétosztás előtt, a rendszer megkérdezi biztosan folytatni kívánja-e a műveletet (Az alap beállított válasz Nem, a hibalehetőség minimalizálása érdekében). Megjegyzés: A szétosztási helymegjelölés pontossági küszöbe 0,5 másodperc. Szegmens Ez az opció felhozza a szegmens kijelzőt. Mozoghat a programban (a lejátszáshoz hasonlóan) és kijelölhet szegmens kezdeti és befejezési pontokat. A szegmens nem lesz látható lejátszáskor (HDD-> Play). Sem pedig nem lesz másolva a DVD-re, ha a szegmens tételt szinkronizálásra választjuk. Ha újra belép a szegmens kijelzőbe, a tételhez látni fogja az azonosított. Lásd ábrán.

23 Merevlemez szerkesztés Tétel szegmens A szegmens képernyőbe lépéskor, a tétel lejátszása automatikusan elindul. A lejátszást irányító gombokat használhatja a tételen belüli mozgásra és szegmens alkalmazásra. A következő távirányító gombok használatosak: Gomb Funkció Megjegyzés Select BE/KI pont(ok) megjelölése. Szegmensek meghatározása. OSD Közészúr : folyamat léc -> súgó hozzáadása (és dinamikus iránytű) -> tétel információ hozzáadása (fent) -> nincs fedés Return Vissza a merevlemez tétel listához. Ha minden szegmens megfelelően ki van választva (minden szegmens kezdethez tartozik végpont, az eredményt menteni kell a merevlemez lisába lépés előtt, különben az eredmény nem lesz mentve) Clear Minden BE/KI pont törlése Play Tételen belüli navigáció Minden lejátszás és trükk gomb (FF, FR, stb.) Stop Vissza a tétel listához Nem menti az eredményt Megjegyzés: A szegmens kijelző csak akkor megjeleníthető, ha a szétosztani kívánt tétel nem védett.. Megjegyzés: A szegmenspontok megjelölése 0,5 másodperc pontosságú. Indexkép csere Ez az opció az Indexkép cseréjét teszi lehetővé. A programot (a lejátszáshoz hasonlóan) navigálhatja, és amikor megjelenik a képernyőn a kívánt kép nyomja meg a Select gombot az alkalmazásához. Indexkép csere Megjegyzés: Ez a művelet csak akkor lehetséges, ha a tétel nem írásvédett vagy zárolt. Átnevezés Ez az opció megjeleníti a képernyőn a billentyűzetet. Segítségével megadhatja a tétel nevét. A nyíl gombokkal jelölje ki a kívánt betűt, és használja a SELECT gombot a választáshoz.

24 Merevlemez szerkesztés Képernyő billentyűzet Megjegyzés: Ez a művelet csak akkor lehetséges, ha tétel nem védett. Törléstiltás Ha megjelölte a merevlemez listán a programot, a jobb nyíl megnyomásával megjelenítheti a legördülő menüt. Győződjön meg róla, hogy a Törléstiltás ki van jelölve (használja a Fel és Le nyilakat a navigáláshoz, ha szükséges) és nyomja meg a Select-et. Amikor Törléstiltást állít be egy programra, a Beállítások menüben választott szülői jelszó lesz használatban (az alapbeállítás 3308). A használót a rendszer felszólítja a Törléstiltás feloldására, mielőtt Lejátszhatná, Szerkeszthetné vagy Szinkronizálhatná a programot. A tiltás feloldásához jelölje ki a programot a HDD tétel listáján, és a Jobb nyíl megnyomásával megjelenik a legördülő menü. Bizonyosodjon meg róla, hogy a Törléstiltás feloldása ki van jelölve (használja a Fel és Le nyilakat a navigáláshoz, ha szükséges)és nyomja meg a Select-et. A rendszer felszólítja a jelszó megadására. A Törléstiltott programokat Védett ikon jelzi az index képük mellett a HDD listán. Védelem Csak lejátszás, nem szerkeszthető Ha kijelölte a programot a HDD tétel listáján, a jobb nyíl megnyomásával megjelenítheti a legördülő menüt. Győződjön meg róla, hogy a Védelem ki van jelölve. (használja a Fel és Le nyilakat a navigáláshoz, ha szükséges) és nyomja meg a Select-et. Amikor Védettséget állít be egy programra, a használó csak lejátszani és szinkronizálni tudja DVD-re, de nem végezhet rajta szerkesztési műveletet (szétosztás, szegmens, indexkép váltás, törlés). A védelem feloldásához jelölje ki a programot a HDD tétel listáján, és a Jobb nyíl megnyomásával megjelenik a legördülő menü. Bizonyosodjon meg róla, hogy a Védelem feloldása ki van jelölve (használja a Fel és Le nyilakat a navigáláshoz, ha szükséges) és nyomja meg a Select-et. A védett tételt egy széf ikon jelzi az indexképe mellett a HDD tétel listán.

25 Lemez műveletek Bevezetés A lemez műveletek alatt az írható lemezeken végrehajtott műveletek értendőek, mint: lemez információkeresés, lemez finalizálás, lemeztartalom eltávolítása, utolsó tétel törlése, kompatibilitás beállítása és írásvédettség, stb. Menü magyarázat Ebben a módban a vezérlő menüsáv az ábra szerint néz ki. Az ikonoknak a következő a jelentésük: 1. Lejátszás: Az aktuális lemez lejátszása. 2. Optikai lemez törlése: A művelet elvégzése után a lemez teljes tartalma törlődik. A lemez index üres lesz a képernyőn. 3. Lemez átnevezése: átnevezi a lemezt (alapbeállítás név: MY DVD). 4. Új tétel felvétele: Új tétel hozzáadása a felvételhez. 5. Lemez felülírás: Egy írott DVD-RW lemezen végzett művelet, mellyel felülíródik a lemez korábbi tartalma. 6. Lemez törléstiltása:. Ez a funkció megakadályozza e lemez írott tartalmának törlését.

26 Tételszerkesztés Bevezetés A különböző felvett programok, különböző tételeket képeznek. A tételek szerkeszthetők. Belépés a tételszerkesztésbe A tétel kijelző módban a Fel gomb megnyomására megjelenik a következő párbeszéd doboz: 1. Tétel lejátszás. Aktuális tétel lejátszása. 2. Tételszerkesztés. Belépés a Tételszerkesztés módba, mely hasonló a Fejezet szerkesztés módhoz. 3. Tétel átnevezés. Ez a művelet azonos a Lemez átnevezéssel. 4. Tételtörlés. Aktuális tétel törlése. 5. Tétel felülírása. Új tétel felvétele az aktuális törlésével. 6. Lemez felülírás. Azonos művelet a Lemez műveletek lemez felülírás műveletével. Lejátszás mód Belépés a lejátszás módba A távirányító DVD gombjának megnyomásával lépjen a DVD lejátszás módba. A lejátszás módban a készülék egy DVD lejátszóként funkcionál. A lejátszás módba lépéshez a következőket tegye: Megfelelően csatlakoztassa a TV-ét és a készüléket (Lásd a Csatlakozások részt). Kapcsolja be a TV-ét és kapcsolja AV bemeneti helyzetbe. Kapcsolja be a készüléket és nyomja meg a STANDBY gombot az elindításához. Helyezzen be egy lemezt és a rendszer automatikusan Lejátszás módba lép. Ha a készülék épp más bemenetekkel működik, nyomja meg a Lejátszás gombot a lejátszásba lépéshez. Megjegyzés Írás és felvétel közben a Lejátszás gombnak nincs semmi funkciója. Ha nincs lemez a meghajtóban, vagy ha egy nem támogatott vagy súlyosan károsodott lemez van a meghajtóban, szintén nincs funkciója a lejátszás gombnak. Menü leírás 1. A Lejátszás módban, a rendszerbeállítás a menü műveleteken és funkció gombokon keresztül történik. Lépjen a Lejátszás módba, és nyomja meg a DISPLAY gombot a vezérlő léc elrejtéséhez vagy megjelenítéséhez. Leállított helyzetben az OSD gombnak nincs funkciója.

27 Lejátszás mód KIJELZŐ (OSD) A DVD lejátszásakor nyomja meg az OSD gombot a szerkesztéshez. DVD MODE TRICK MODE TITLE CHAPTER AUDIO SUBTIT LE ANGLE T-TIME NORMA L PLAY 02/06 01/02 01/01-ENG OFF 01/01 00:00:11-00 :04:15 1. MÓD. A MÓD menü a következőket tartalmazza: Normál, A-B Ismétlés, Fejezet ismétlés, Tételismétlés, Program és Véletlenszerű. DVD MODE NORMAL TRICK MODE PLAY TITLE 02/06 CHAPTER 01/02 AUDIO 01/01-ENG SUBTITL E OFF ANGLE 01/01 T-TIM E 00:00:1 1-00:04:1 5 Normal A-B R epeat Chapter Repeat Title Repeat Program 2.TRÜKK. A TRÜKK menü a következőket tartalmazza: Lejátszás, Előstop, Leállítás, Szünet, Léptetés, Gyors előre*2, Gyors előre*4, Gyors előre*16, Gyors előre*32, Gyors vissza*2, Gyors vissza*4, Gyors vissza*16, Gyors vissza*32, Lassú előre1/2, Lassú előre1/4, Lassú előre1/8. Lassú hátra1/2, Lassú hátra1/4, Lassú hátra1/8. DVD MODE NORMA L TRICK MODE PLAY TITLE 02/06 CHAPT ER 01/02 AUDIO 01/01-ENG SUBTIT LE OFF ANGLE 01/01 T-TIME 00:00:11-0 0:04:15 PLAY STOP PAUSE 3.TÉTEL. Számok bevitelével válasszon ki egy elérhető tételt. DVD MODE TRICK MODE TIT LE CHAP TER AUDI O SUBT ITL E ANGL E T-TIM E NORM AL PLAY 02/06 01/02 01/01 -ENG OFF 01/01 00:00 :11-00:04 :15 4.FEJEZET. Számok bevitelével válasszon ki egy elérhető fejezetet. DVD MODE TRICK MODE TITL E CHAP TER AUDI O SUBT ITLE ANG LE T-TIM E NORM AL PLAY 02/0 6 01/0 2 01/0 1-EN G OFF 01/0 1 00:0 0:11-00:0 4:15

28 Lejátszás mód 5.AUDIO. Válassza ki a kívánt hangbeállítást, amennyiben elérhető. DVD MODE TRICK MODE TITL E CHAPTER AUDIO SUBTITLE ANGLE T-TIME Nor mal PLAY 02/0 6 01/0 2 01/0 1-E NG OFF 01/0 1 00:0 0:11-00: 04:1 5 1.ENG DOLBY 6.FELIRAT. Számok bevitelével válasszon ki egy elérhető feliratot. DVD MODE TRICK MODE TITLE CHAPTER AUDIO SUBTITLE ANGLE T-TIM E Normal PLAY 02/06 01/02 01/01-ENG OFF 01/01 00:00:11-00:04:15 7.SZÖG. Válassza ki a kívánt a kameraállást, ha elérhető. DVD MODE TRICK MODE TITLE CHAPTER AUDIO SUBTITLE ANGLE T-TIME Normal PLAY 02/06 01/02 01/01-ENG OFF 01/01 00:00:11-00:04:15 0.OFF 1.ENG 2.SPA 8.T-IDŐ. Az idő bevitelével lépjen a ponthoz, ahonnan kezdeni kíván. DVD MODE TRICK MODE TITLE CHAPTER AUDIO SUBTITLE ANGLE T-TIME Normal PLAY 02/06 01/02 01/01-ENG OFF 01/01 00:00:11-00:04:15 TITL E CHAPTER

29 Lejátszás mód A GOTO gomb használata 1. Lejátszás helyzetben, nyomja meg a GOTO gombot, hogy a lejátszás vezérlő menüléc opcióit megjelenítse. A fent említett műveletekhez használhatja a távirányítót a megfelelő értékek beírásához, illetve a kívánt lejátszási ponthoz ugráshoz. A következő ábra a DVD lejátszás példája/mintája. CD és zenei lemezekhez a GOTO gombnak nincs funkciója. DVD TITLE:-- CHAPTER:-- TIME:--:--:-- VCD D-TIME:-- TR-TIME:--:--:-- USB LEMEZ JÁTSZÁSA Helyezze be az USB lemezt, a készülék automatikusan érzékelni fogja és megjelenik az USB szimbóluma a kép jobb alsó sarkában egy pillanatra. Az USB módban az USB gomb megnyomásával léphet USB lejátszás módba. A készülék automatikusan azonosítja az USB lemezen található fájlokat. A lejátszható formátumok közé tartoznak a következők is: *.MP3, *.JPG. Egy tétel lejátszáshoz nyomja meg az, és SELECT gombokat. Programlejátszáshoz nyomja meg az, és ADD- CLEAR gombokat. (Megjegyzés: A programlejátszás módban az audió fájlok, mint például az *.MP3, és a videó fájlok, mint például a *.JPG nem programozhatók egyszerre. Vagyis, amennyiben a program tartalmaz audió fájlokat a videó fájlok nem programozhatóak). A lejátszás befejeztével az USB lemez eltávolítható. (Megjegyzés: Ne távolítsa el az USB lemezt, amíg a lejátszásban van). HDD lejátszás mód HDD lejátszás A távirányító HDD/DUB gombjának megnyomásával lépjen a HDD lejátszási állapotba. A HDD lejátszása alatt a következő távirányító gombok érvényesek: ZOOM A zoom lehetővé teszi a képernyőn aktuálisan látható képek kinagyítását és a kinagyított képek egyes részeinek keresztül pásztázását. Két zoom opció használható (150%, 200%), amit a képernyő is jelez. Szünet helyzetben a ZOOM gomb megnyomásával 150%-osra nagyítja a képet. Használja a KURZOR gombokat a pásztázáshoz (válassza ki a kép azon részét, amire zoom-olni kíván) A ZOOM gomb ismételt megnyomásával 200%-osra nagyítja a képet. A ZOOM újbóli megnyomásával visszalép a normál méretű képhez.
