1 Digitális mæholdvevœ DX 23 KEZELÉSI ÚTMUTATÓ Cikkszám 59693

2 1. Tartalom Ön a SKYMASTER program egyik kiváló mæholdvevœ készülékének tulajdonosa. Gyártmányainkat folyamatos minœségi ellenœrzés mellett fejlesztjük, hogy vásárlóink elégedettségét továbbra is megœrizzük. Üdvözöljük Önt a digitális televíziózás korszakában! A SKYMASTER DX 23 egy teljesen digitális mæholdvevœ a szabadon fogható mæholdas programok vételéhez. A készülék üzembehelyezése elœtt gondoljon rá, hogy a SKYMASTER DX 23 használatához egy digitális vételre alkalmas mæholdvevœ antenna szükséges. Az ASTRA vagy az EUTELSAT mæhold vételéhez az antennát univerzális vevœfejjel (LNB-vel) kell felszerelni. 1. Tartalom Teljesítményi jellemzœk Biztonsági tájékoztatások Tudnivalók a mæholdak közvetlen vételéhez Kezelœszervek a készülék elœoldalán Csatlakozások a készülék hátoldalán Távirányítás Csatlakozások Csatlakozás a SAT-antennához Csatlakozás a TV-készülékhez, egy videófelvevœhöz és a sztereó berendezéshez Gyorsindítás - üzembe helyezés Üdvözöljük! Nyelvi beállítások LNB -beállítások Mæhold Antenna beirányzása A fœmenü OSD felhívása és bezárása Navigálás és almenük felhívása: Menük bezárása: OSD-menü telepítése Nyelv kiválasztása: A parabolatükör beállítása: OSD-menü SETUP Mæhold/TP (Satellite/TP) Mæhold keresés Mæhold törlése Mæhold változtatása Transzponder keresése Transzponder beállítások Kedvencek szerkesztése Programok átvétele a kedvenc listákba Kategóriák átnevezése a kedvenc listához Programok szerkesztése Program törlése, eltolása, zárolása és átnevezése LNB-beállítások DiSEqC rotorvezérlés Go To X automatikus SAT-pozíciószámítás Az OSD-menü: A legfontosabb funkciók OSD felhívása és bezárása Navigálás az OSD-menüben általános magyarázatok az OSD-menühöz A mindennapos használat, legfontosabb funkciók Az OSD: Infó-ablak, hangcsatornák és hangerœ 142 Programinformációk: Hangcsatorna kiválasztása: Hangerœ-beállítások/ hang némítása: Az OSD: Programok kiválasztása, programlisták 143 Közvetlen programválasztás a 0-9 számgombokkal 143 Programlista megjelenítése: Programlista osztályozása: Kedvencek listájának kijelzése: Az OSD: Különleges funkciók, Teletext és EPG 144 Kép megállítása: Alcím megjelenítése: Teletext/Videotext: SLEEP Timer EPG - az elektronikus programtájékoztató: Beállítások Idœbeállítások Idœzítœ Gyermekvédelem Jelszó megváltoztatása TV-beállítások Bœvített beállítások Színbeállítások Gyári beállítás és Reset Csatorna törlése Szoftver aktualizálása Információ Jelerœsség Hibakeresési segítség SAT-lexikon - fogalmak magyarázata Szerviz

3 2. Teljesítményi jellemzœk 2000 programhely Szoftver frissítése mæholdról EPG (Electronic Program Guide - programozási segítság) - 14 napig Teletext/Videotext (300 oldalas tárolóval) 6 idœzítœ elœprogramozás SLEEP-Timer (idœzítœ) Töbnylevæ OSD-menü Adók neveinek és a programok tartalmának kijelzése Jelszint kijelzés az antenna beállításához 2 SCART aljzat a TV- és videófelvevœ részére Jack aljzat audio részére DiSEqC több mæhold pozíció vételéhez DiSEqC 1.2 antennaforgató vezérléséhez az antennakábelen keresztül Go To X - SAT-pozíciók automatikus kiszámítása Hangerœszabályozás távirányítóról SAT-jelkimenet az analóg mæholdvevœhöz Rövidzár ellen védett RS232-interfész A mæszaki változtatás jogát fenntartjuk. 3. Biztonsági tájékoztatások Kérjük, hogy a készülék üzembe helyezése elœtt olvassa el figyelmesen a biztonsági útmutatásokat. Hosszabb távolléte alatt: Ha hosszabb ideig távol van, vagy zivatar alkalmával húzza ki a készülék csatlakozó dugóját konnektorból. Szakítsa meg az antenna csatlakozását is, hogy megelœzze a zivatar miatti károkat. Tisztítás: Tisztítás elœtt húzza ki a készülék csatlakozó dugóját a konnektorból. Tisztításhoz használjon száraz vagy gyengén nedves kendœt és ügyeljen rá, hogy a készülék belsejébe nedvesség ne kerüljön. Tárgyak behullása a készülékbe: Legyen gondja rá, hogy a szellœzœnyílásokon át a készülékbe semmi be ne hullhasson. Az elektromos áramütés életveszélyes! Javítás: A javítást csak képzett szakemberre bízza. A szakszerætlen beavatkozás megszünteti a garancia iránti igényjogosultságot, és már nincs biztosítva a készülék biztonsága! Soha ne nyissa fel saját maga a készüléket: A készülékben még a hálózatról történt lekapcsolás után is fennáll az áramütés veszélye. A belsœ alkatrészek érintéstœl tönkre mehetnek. Az elhelyezés: A készüléket állítsa egy sima, sík felületre. Hogy a készülék alatti felületet megvédje a készülék felmelegedése által elœidézett elszínezœdéstœl, tegyen a készülék alá megfelelœ alátétet. A kellœ szellœzés: A készülék szellœzœnyílásait elfedni soha nem szabad. Ügyeljen rá, hogy a készülék alatt és oldalai mellett legalább 10 cm szabad tér legyen és a fejlœdœ hœ akadálytalanul elvezetœdhessék. Külsœ hatások: A készüléket soha ne tegye ki nedvesség (pl. kondenzvíz, vagy fröccsenœ víz) vagy közvetlen napsütés hatásának. Soha ne állítsa a készüléket hœforrás közelébe, például fætœtest, vagy más felmelegedœ készülék mellé. Hálózati feszültség: A készüléket csak a készülék házán megadott feszültséggel üzemeltesse. A készüléket csak minden csatlakozási- és szerelési mævelet után kapcsolja rá a hálózatra. Földelés: Az antenna szerelvényeit alapvetœen földelni kell, miközben figyelembe kell venni a vonatkozó VDE- és helyileg érvényes elœírásokat. Az ASTRA, EUTELSAT, TÜRKSAT, DiSEqC és a Skymaster bejegyzett védjegyek. 131

4 4. Tudnivalók a mæholdak közvetlen vételéhez Az antenna felállítási helyének kiválasztása. Európából nézve minden TV mæsort közvetítœ mæhold déli irányban helyezkedik el, ezért úgy kell kiválasztani a felállítás helyét, hogy az antenna dél felé nézzen. A legnagyobb szabadon fogható programkínálattal rendelkezœ mæhold az ASTRA (19,2 kelet) és a HOTBYRD (13 kelet). Ezek a mæhold pozíciók Középeurópából nézve a pontos déli iránytól csak néhány fokkal térnek el kelet felé. HOTBIRD ASTRA S A felállítás helyének kiválasztásánál ügyeljen rá, hogy az antennát a mæhold irányába nézve ne takarja el valamilyen akadály, például bokor, fa, épület fal vagy háztetœ. Az antennát tetœszerkezet alá szerelni nem lehet! Az antenna lehetœleg szélvédett helyen, egy épület falára legyen felszerelve. A szükséges fali tartószerkezet tartozékként kapható és nem része e berendezésnek. A tetœre szerelésnél az antenna lehetœleg alacsony árbocra legyen rászerelve. A szerelésnél figyelemmel kell lennie a vonatkozó VDE és a helyileg érvényes elœírásokra, valamint a potenciál- és villámvédelemre. Ráirányítás egy mæholdra. Lazítsa meg az árbóc tartójának csavarjait, amíg az antenna végleges beállítását megtalálja! A felszerelés helyén megtörtént rögzítés után az antennának a vevœfejjel (LNB) déli irányba kell néznie. Az antenna magassági szögének beállítását a szerelœlapon levœ skálán lehet leolvasni. Mozgassa óvatosan az antennát fel- és lefelé, míg el nem éri a kívánt fokszámot. A megadott értékek természetesen csak függœlegesen szerelt árbóc esetében érvényesek. A hajlásszög beállításánál az antennát ne az LNB tartókarjánál fogva mozgassa. Az ábra hasonló 132

5 4. Tudnivalók a mæholdak közvetlen vételéhez A különbözœ helyszíneken a beállítási szögek a következœk: EURÓPA ASTRA 19,2 kelet HOTBIRD 13 kelet Brüsszel 30,1 31,2 Szarajevo 39,4 39,1 Koppenhága 26,3 26,6 Tallin 22,4 21,9 Helsinki 21,6 21,0 Marseille 38,1 39,5 Párizs 31,6 33,0 Athén 45,7 44,6 London 28,3 29,8 Edinburg 23,2 24,6 Dublin 24,7 26,6 Milánó 36,7 37,5 Róma 41,2 41,5 Zágráb 37,2 37,2 Riga 25,1 24,5 Wilna 27,4 26,7 Amszterdam 28,7 29,7 Oslo 21,7 22,0 Bécs 34,6 34,6 Salzburg 34,8 35,1 Warsó 30,2 29,8 Lisszabon 36,4 39,6 Stockholm 22,7 22,5 Bern 34,8 35,8 Pozsony 34,7 34,6 Ljubijana 36,8 37,0 Palma de Mallorca 41,1 43,0 Madrid 37,7 40,2 Prága 32,4 32,6 Budapest 35,4 35,1 NÉMETORSZÁG ASTRA 19,2 kelet HOTBIRD 13 kelet Kiel 27,5 27,8 Hamburg 28,3 28,8 Rostock 27,9 28,3 Berlin 29,7 30,0 Bréma 28,6 29,2 Hannover 29,5 30,0 Düsseldorf 30,2 31,1 Kassel 30,6 30,9 Drezda 31,3 31,6 Wiesbaden 31,6 32,4 Nürnberg 32,8 33,3 Saarbrücken 32,3 33,2 Stuttgart 33,2 33,9 München 34,2 34,7 133

6 4. Tudnivalók a mæholdak közvetlen vételéhez Az antenna pontos beirányzásához a teljes kábelezésnek készen kell lennie. Célszeræ, ha a TV- és beltéri vevœkészülék e célból az antenna közvetlen közelében van elhelyezve. Ez valószínæleg szinte lehetetlen, ezért a vevœkészüléket beszédkapcsolattal, pl. egy távol felállított TV-vevœkészüléktœl kell beirányozni. Az antenna beirányzásához ideális egy SAT-Finder készülék (cikkszáma: 37351) vagy egy digitális mæholdvevœ jelszint-kijelzœje. A teljes kábelezéssel ellátott berendezést még kapcsolja le az elektromos hálózatról! Csatlakoztassa az antennakábelt az LNB-hez. Fæzze be óvatosan a rézszínæ belsœ vezetœ szálat az LNB-n található hüvelybe. Helyezze rá a dugó menetét a hüvelyre és húzza meg a dugót, amennyire csak kézzel lehetséges. A kábel másik végét rögzítse ugyanígy a mæholdvevœ hüvelyén (LNB Be). Egy SCART-összekötœ kábellel kapcsolja össze a vevœ SCART-csatlakozó ajlzatát a TV-készülék SCART-csatlakozó aljzatával. A kábelkapcsolat összeállítása a következœ: SAT ANTENNA LNB (vevœfej) MÆHOLDVEVŒ (beltéri egység) Tegye be a mellékelt elemeket a távirányítóba. Kapcsolja be most a TV-készüléket és a mæholdvevœt a hálózatba. Nyomja meg a Stand By gombot a mæholdvevœn vagy a távirányítón. Elœfordulhat, hogy a TV-készülékét át kell kapcsolni az úgynevezett A/V-módba. Ezt elvégezheti a TV-készülékének távirányítójával. A mævelet a TV-készüléknél az elœbbinek fordítottja. A megfelelœ gombot a 0, AV vagy EXT jelölheti. Ennek a TV-készüléke használati útmutatójában nézhet utána. 134

7 4. Tudnivalók a mæholdak közvetlen vételéhez Mozgassa az elœre beállított antennáját a csak kézzel meghúzott csavarokkal milliméterenkénti lépésekben. Figyeljen arra is, hogy az antennájának vételi irányában akadály nem lehet. Ilyen akadály nemcsak az antenna felületének közvetlen elœterében fordulhat elœ. Ha Ön az antennát a fentiek szerint pontosan a déli irányba beállítva szerelte és a magassági szögét a táblázat szerint állította be, akkor az antennát csak egészen lassan forgassa balra, vagyis keleti irányba. (Ha az antennát Keleteurópában szerelik, akkor forgassa lassan nyugati irányba). Az antenna mozgatásakor figyelje a képernyœt, vagy egy esetleg rendelkezésre álló jelszintmérœt (Pl. Sat-Finder mérœmæszer/digitális mæholdvevœ). Ha megjelent az antenna-jel/tv-kép, kapcsoljon be néhány programhelyet a vevœkészüléken és ellenœrizze, hogy az antenna valóban a kívánt mæholdra van-e irányozva. Amikor elérte a jel maximumát, akkor a minœség további javítása céljából a magassági szögbeállítást tovább javítsa a magassági szög igen kis lépésekben való fel-le változtatásával. Ha nincs reakció, vagy csak gyenge jelet tudott elérni, akkor válassza a magassági szöget néhány milliméterrel nagyobb, vagy kisebbre és oldalt billentéssel kezdje el újból a mæholdak keresését. Miután az antennát optimálisan beállította, húzza meg erœsen az antenna csavarjait. Figyelje a képernyœt, mert elœfordulhat, hogy a meghúzáskor még mozdul egyet az antenna és a jelszint valamelyest csökken. F-dugó szerelése, ha a kábelt rövidíteni kívánja FONTOS TUDNIVALÓ: Az F-dugó szerelésekor járjon el igen gondosan. Ha figyelmen kívül hagyja a következœket, vételi zavart okozhat és a SAT-vevœkészülék is károsodhat!! Használjon toldás nélküli, folyamatos antennakábelt. Csupaszítsa le a kábelt a belsœ vezetœszálig 8 mm hosszban (egy éles késsel). Távolítsa el az árnyékoló huzalszövet túlnyúló szálait. Távolítson el 10 mm-t mæanyag burkolatból, az árnyékoló fonatig. Gyœzœdjék meg róla, hogy az árnyékoló huzalszövet szála nem ér hozzá a belsœ vezetœhöz. Forgassa rá óvatosan az F-dugót a kábelre, míg a belsœ vezetœszál az F-dugó elsœ élével egy vonalba kerül. Az árnyékoló fonat ekkor érintkezésbe kerül az F-dugóval. Ellenœrizze az F-dugó zárlatmentességét. Nézzen bele elölrœl az F-dugóba és ellenœrizze, hogy a belsœ vezetœszál nem érintkezik-e az árnyékoló fonat szálaival! 135

8 5. Kezelœszervek a készülék elœoldalán IR-vevœ a távirányítóhoz 2. Mæholdjel-kijelzés 3. Stand By (készenléti kijelzés) 4. On (a vevœkészülék bekapcsolva) 5. Be-/kikapcsoló (készenléti üzemmód) 6. Programokban továbblépés felfelé 7. Programokban továbblépés lefelé Csatlakozások a készülék hátoldalán Csatlakozás a SAT-berendezéshez 2. Csatlakozás az analóg mæholdvevœhöz (SAT-vevœ) (átvezetett üzemmód) 3. Sztereó hangkimenet, csatlakozás a sztereó erœsítœhöz vagy TV/Videófelvevœhöz (csak a hang) 4. Scart-csatlakozó-aljzat egy TV-készülékhez 5. Scart-csatlakozó-aljzat egy videófelvevœhöz 6. RS232-interfész (csak szervizcélra) 7. Hálózati csatlakozókábel 230V / AC 136

9 6. Távirányítás Az elemek behelyezésénél figyeljen a pólushelyességre! Az elemrekeszben a pólusok fel vannak tüntetve. Elemek: 2 darab AAA, UM-4 méretæ, Micro vagy R03 elem. Az elhasznált elemeket ne tegye a háztartási hulladékba, azokat környezetbarát módon, szakszeræen kell ártalmatlanítani! A távirányító hatótávolsága kb. 6 m Hang Be/Ki A hangot némítja. újabb megnyomásra a hang visszatér 2. Be/Ki (készenlét) A mæholdvevœnek ez a billentyæje a mæholdvevœt bekapcsolja, vagy készenléti üzemmódba (Stand By) váltja át 3. TV (opció) Nincs szerepe 4. Audió - hangcsatorna választás Mutatja az összes rendelkezésre álló hangcsatornát 5. TV-/Rádio-üzemmód Gombnyomásra átkapcsol a TV- és rádió üzemmód között 6. Számgombok 0-9 Ezek a gombok egy bizonyos programra való átkapcsolásra, numerikus értékek és jelszók bevitelére, vagy adók neveinek és kedvencek (favoritok) listájának megváltoztatására szolgálnak. 7. Teletext/Videotext ATeletext/Videotext-oldalak megtekintése 8. Alcím A folyamatban levœ adás alcímeinek megjelenítése 9. MENÜ - OSD-képernyœmenü Felhívja a képernyœ menüt, amelyrœl minden vevœkészülék- és programbeállítás elvégezhetœ 10. EXIT - kilépés a menübœl a) Bezárja az aktuális OSDképernyœmenü képet és megmutatja a fölérendelt menüt, vagy a TV-képet. b) A SLEEP-TIMER menük felhívásához. 11. EPG - Programinformációk Felhívja az EPG-t (Electronic Program Guide = Elektronikus programozási segédlet a TV képernyœjén keresztül) 12. ALT átvált az aktuális és az utoljára beállított program között oda-vissza 13. Vezérlœbillentyæk, CH/Programátkapcsolás Ez az OSDmenüben való navigálást szolgálja (fel- és le) vagy átkapcsolja a programokat növekvœ- vagy csökkenœ sorrendben 14. Vezérlœbillentyæk VOL/Hangerœszabályozás Ez az OSDmenün belüli (balra/jobbra) vagy a hangerœszabályozáshoz történœ navigálásra szolgál 15. OK-/nyugtázógomb Nyomja meg az OK-gombot a kezdeményezett változtatás megerœsítésére, vagy egy akció végrehajtására 16./18. PAGE - Programmlista felfelé - lefelé A megjelenített program-, kedvencek- vagy mæholdlista oldalankénti lapozása 17. Freeze - kép kimerevítés A gombbal a TV képe megfagy 19. Browse - Programok listája Felhívja a programlistát (vagy mæholdlistát) és egy újabb megnyomásra bezárja 20. i funkciógombk Többfunkciós gomb 21. Funkciógombok / kiválasztott programok A négy színes gomb felhívja az Ön által meghatározott kedvenc programokat, vagy az OSD-ben különbözœ mæveleteket hajt végre. 137

10 7. Csatlakozások Csatlakozás a SAT-antennához A DiSEqC-technika révén igen sok csatlakozási változatra van lehetœség: Egy fixen beállított SAT antenna Két fixen beállított SAT antenna, vagy egy Multifeed antenna kettœs DiSEqC átkapcsolóval (cikkszám: 3932) Fixen beállított SAT antenna 4 antennáig, egy négyes DiSEqC átkapcsolóval (cikkszám. 3934) Fixen beállított Multifeed antenna 2 antennáig, egy négyes DiSEqC átkapcsolóval (cikkszám. 3934) Egy elforgatható DiSEqC 1.2-forgatóberendezés, max. 3 darab fixen beállított antennával Javaslat: A mæhold programok vételéhez egy vagy több univerzális LNB (vevœfej, vételi konverter) szükséges A következœ mæszaki adatokat az LNB-re felragasztott címkén kell megtalálni: 10,6 GHz (vagy MHz) és 9,75 GHz (vagy MHz), melyek az úgynevezett oszcillátor frekvenciák. A többi érték és adat nem játszik szerepet, és a mæholdvevœ a csatlakoztatás után már kész a vételre. Készítse el nagyon gondosan az antennakábelt! Minthogy az antennakábel feszültséget és átkapcsoló jeleket is továbbít, azért ügyelni kell rá, hogy az árnyékoló fonat és az alumínium fólia jól érintkezzék az F-dugóval és, hogy a kábel belsœ vezetœ szálánál rövidzárlat ne keletkezzék! Miután felcsavarta az F-dugót, ellenœrizze, hogy az árnyékoló fonat valamelyik szála nem ér-e hozzá a belsœ vezetœ szálhoz. Az antenna beirányításához a készüléken jelszint-kijelzœ áll rendelkezésre. Fordítsa az antennát lassan déli irányban és figyelje a képernyœn a jelszint kijelzœjét. Ha nem tapasztal jeleket, változtasson egy keveset az antenna hajlásszögén. Az elsœ beirányításkor tanácsos az antennát és a vevœkészüléket a lehetséges hibaforrások kiiktatása céljából közvetlenül egy lehetœleg rövid antennakábellel kösszekapcsolni. Fixen szerelt antenna, vagy forgatóval vezérelt DiSEqC 1.2 berendezés DiSEqC-átkapcsoló 4/1, cikkszám: 3934 DiSEqC-átkapcsoló 2/1, cikkszám: 3932 vagy 2 vagy 4 SAT antenna egy csatlakozáson Analóg SAT-vevœkészülék 138

11 7. Csatlakozások Csatlakozás a TV-készülékhez A TV-készülékhez való csatlakozáshoz használjon egy SCART összekötœ kábelt. A vevœkészülék képernyœ-menüjében összehangolhatja a TV-készülékével a beállításokat, ha Ön pl. egy 16:9 képernyœs TV-készülékkel rendelkezik. A képernyœ formátum elœzetes beállítása 4:3. Ha a TV-készülékén nincs Scart csatlakozó aljzat, akkor használjon egy megfelelœ adaptert. Csatlakozás egy videofelvevœhöz. Kapcsolja össze a videofelvevœt és a mæholdvevœt egy Scart-kábellel. A Scart aljzatról felvételeket készíthet a SAT-programokról és áthurkolhatja a kezettás videofelvevœ lejátszását a TV Scart aljzatához. Ha a videofelvevœ nem rendelkezik Scart aljzattal, akkor használjon egy megfelelœ adaptert. Csatlakozás a sztereo berendezéshez Analóg: A TV-és a rádiómæsorok hangját a sztereo berendezéssel hallgathatja. Kapcsolja össze a két audio RCA aljzatot a HiFi berendezésének egy szabad bemenetével (pl. AUX, Line IN, CD vagy Tuner). A Phono megnevezésæ bemenetek erre a célra nem alkalmasak. VCR 230 V HIFI TV 139

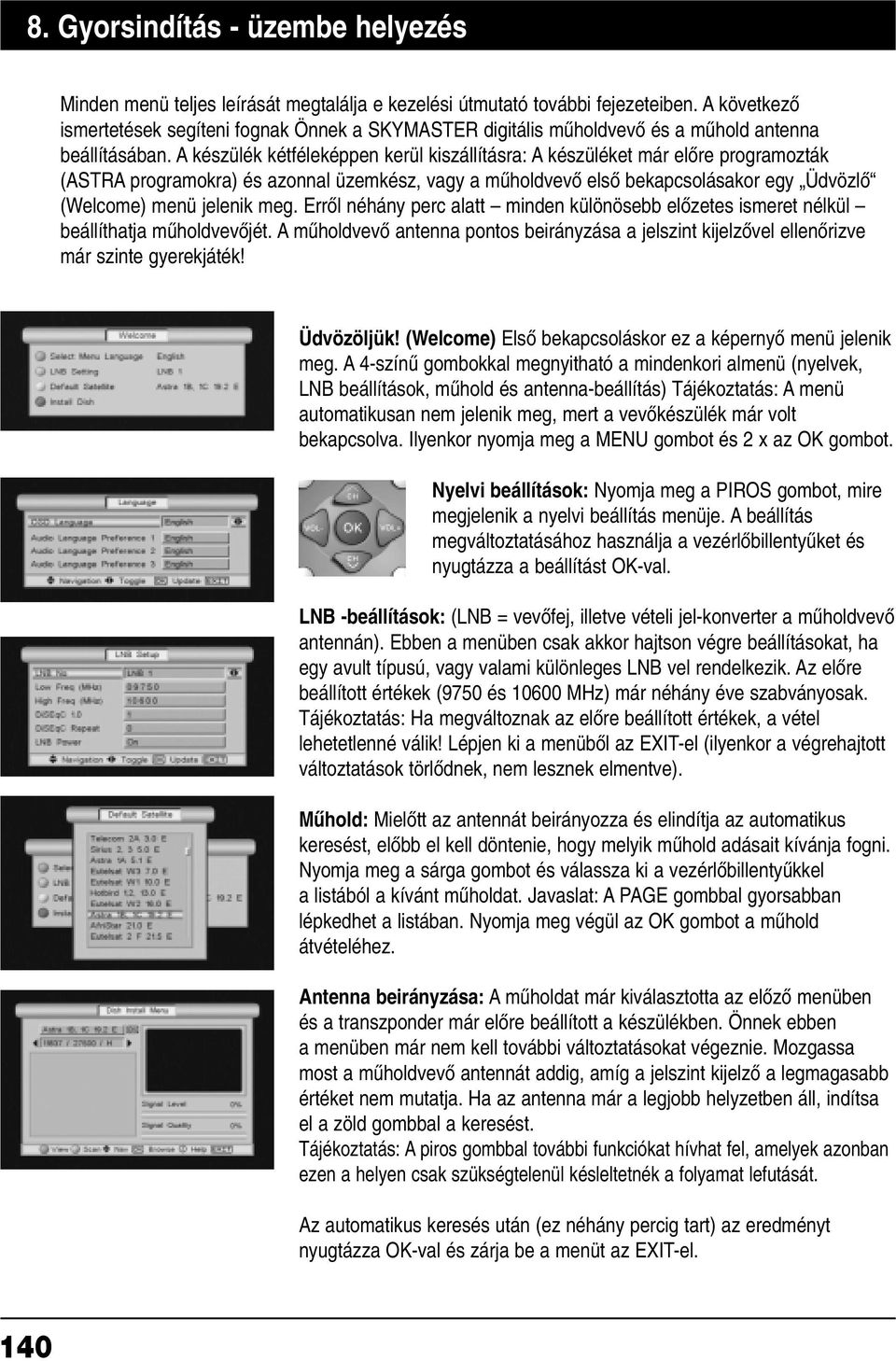

12 8. Gyorsindítás - üzembe helyezés Minden menü teljes leírását megtalálja e kezelési útmutató további fejezeteiben. A következœ ismertetések segíteni fognak Önnek a SKYMASTER digitális mæholdvevœ és a mæhold antenna beállításában. A készülék kétféleképpen kerül kiszállításra: A készüléket már elœre programozták (ASTRA programokra) és azonnal üzemkész, vagy a mæholdvevœ elsœ bekapcsolásakor egy Üdvözlœ (Welcome) menü jelenik meg. Errœl néhány perc alatt minden különösebb elœzetes ismeret nélkül beállíthatja mæholdvevœjét. A mæholdvevœ antenna pontos beirányzása a jelszint kijelzœvel ellenœrizve már szinte gyerekjáték! Üdvözöljük! (Welcome) Elsœ bekapcsoláskor ez a képernyœ menü jelenik meg. A 4-színæ gombokkal megnyitható a mindenkori almenü (nyelvek, LNB beállítások, mæhold és antenna-beállítás) Tájékoztatás: A menü automatikusan nem jelenik meg, mert a vevœkészülék már volt bekapcsolva. Ilyenkor nyomja meg a MENU gombot és 2 x az OK gombot. Nyelvi beállítások: Nyomja meg a PIROS gombot, mire megjelenik a nyelvi beállítás menüje. A beállítás megváltoztatásához használja a vezérlœbillentyæket és nyugtázza a beállítást OK-val. LNB -beállítások: (LNB = vevœfej, illetve vételi jel-konverter a mæholdvevœ antennán). Ebben a menüben csak akkor hajtson végre beállításokat, ha egy avult típusú, vagy valami különleges LNB vel rendelkezik. Az elœre beállított értékek (9750 és MHz) már néhány éve szabványosak. Tájékoztatás: Ha megváltoznak az elœre beállított értékek, a vétel lehetetlenné válik! Lépjen ki a menübœl az EXIT-el (ilyenkor a végrehajtott változtatások törlœdnek, nem lesznek elmentve). Mæhold: Mielœtt az antennát beirányozza és elindítja az automatikus keresést, elœbb el kell döntenie, hogy melyik mæhold adásait kívánja fogni. Nyomja meg a sárga gombot és válassza ki a vezérlœbillentyækkel a listából a kívánt mæholdat. Javaslat: A PAGE gombbal gyorsabban lépkedhet a listában. Nyomja meg végül az OK gombot a mæhold átvételéhez. Antenna beirányzása: A mæholdat már kiválasztotta az elœzœ menüben és a transzponder már elœre beállított a készülékben. Önnek ebben a menüben már nem kell további változtatásokat végeznie. Mozgassa most a mæholdvevœ antennát addig, amíg a jelszint kijelzœ a legmagasabb értéket nem mutatja. Ha az antenna már a legjobb helyzetben áll, indítsa el a zöld gombbal a keresést. Tájékoztatás: A piros gombbal további funkciókat hívhat fel, amelyek azonban ezen a helyen csak szükségtelenül késleltetnék a folyamat lefutását. Az automatikus keresés után (ez néhány percig tart) az eredményt nyugtázza OK-val és zárja be a menüt az EXIT-el. 140

13 9. Az OSD-menü: A legfontosabb funkciók OSD felhívása és bezárása: Az OSD-képernyœ menürœl (On Screen Display) a mæholdvevœjének minden beállítását elvégezheti. A menüt a MENU gombbal hívhatja fel. Az OSD menü bezárásához nyomja az EXIT gombot addig, míg minden menü be nem záródik. Navigálás az OSD-menüben: Az OSD menüben való navigáláshoz a kék vezérlœbillentyæt vagy közvetlenül az illetœ gombokat kell megnyomnia. Ezek a gombokat és azokhoz tartozó mæveleteket az OSD kijelzi. Használja leginkább a távirányító színes gombjait. Ha Önnek az OSD menü részben esetleg túlságosan mæszakias szövege nem sokat mondana, arra az esetre e kezelési útmutató hátsó felében egy magyarázó címszójegyzéket talál. általános magyarázatok az OSD-menühöz: A vevœkészülék már elœre úgy van beállítva, hogy azon már semmilyen-, vagy csak nagyon kevés változtatást kell végrehajtani. Az OSD világos szerkezetæ és azokat a gombokat, amelyeket mæködtetni kell egy bizonyos beállítás megváltoztatásához, a képernyœ megjeleníti. Legjobb alkalmat adnak a kezelési útmutató félretételéhez, melyet szükség esetén például már csak a mæholdvevœ bœvítése után kell ismét elœvennie. Ha a digitális mæholdvétel Önnek még új terület, szakítson rá idœt és olvassa át egyszer ezt a kezelési útmutatót. Az útmutatóban néhány lehetœséget talál, az antenna berendezés célszeræ kibœvítésére. A mindennapos használat, legfontosabb funkciók A mindennapos használathoz Önnek - ugyanúgy mint a TV-készüléknél is - csak kevés funcióra van szüksége: Ilyen a program átkapcsolás, hangerœ szabályozás és néhány különleges funkció, mint pl. ateletext. Program átkapcsolás: 0-9 A programhely közvetlen beviteléhez (pl. 0108) CH+/CH- Program továbbléptetés, elœre/hátra Programlisták áttekintések: BROWSE A programok összesített átnézete felhívása CH+/CH- Program továbbléptetés az áttkintésekbe - PAGE + Navigálás oldalanként, elœre/hátra PIROS/ZÖLD Kedvelt programjainak 4 kedvenc-listája Hangerœ: VOL-/VOL+ Hangerœ-szabályozás és hang-némítás Hasznos különleges funkciók TEXT Tele- vagy Videotext EPG Elektronikus programozási segítség SUB Alcím TV/RAD átkapcsolás a TV- és Rádió-üzem között EXIT Kikapcsolási Timer (idœzítœ) perces Ezek részletes leírását és további funkciókat a következœ oldalakon találja. 141

14 9.1 Az OSD: Infó-ablak, hangcsatornák és hangerœ Programinformációk: Bekapcsolás után vagy átkapcsolást követœen megjelenik egy Infó-ablak, amelyen œn a programhoz különbözœ információkat olvashat. Dátum/óraidœ Program neve Az adás címe Adás tól-ig (óraidœ) Teletext rendelkezésre áll/nem áll rendelkezésre Alcím ( S (Subtitle) az alcímhez) Tárolóhely (pl. 0099) Hangcsatornák száma (pl. Audio 01/03) Mæhold neve és pozíciója Jelszint kijelzése (4-fokozatú) A kijelzett információk terjedelme a programszolgáltatótól függ. Ha nincs kisugározva kiegészítœ információ vagy hangcsatorna a programhoz, akkor Ön arról megfelelœ tájékoztatást kap (pl. Nincs programinformáció vagy Audio 01/01 ). Az infó-ablakot az OK-gombbal bármikor fel lehet hívni. A megjelenés idœtartama (1-7 másodperc) és annak formai megjelenését meg lehet változtatni (lásd Beállítások). Hangcsatorna kiválasztása: Némelyik programot több hangcsatornán sugározzák. Ezek a hangcsatornák több nyelvi csatornából vagy különbözœ rádióadókból tevœdhetnek össze. A hangcsatornák számát átkapcsoláskor, vagy az OK gomb megnyomásakor az Infó ablak megjeleníti, mint pl.: Audio 01/01 (nem áll több hangcsatorna rendelkezésre) Audio 01/03 (hangcsatorna 1-tœl 3-ig kiválasztva) Egy hangcsatorna vagy egy nyelv kiválasztásához nyomja meg az AUDIO gombot. Válasza ki a kívánt tételt a listából és lépjen ki az EXIT-el. Továbbá a ZÖLD és a SÁRGA gombokkal kiválaszthatja, hogy a bal, vagy a jobb hangcsatornát kívánja-e hallani. Az elœbeállításban mindig a sztereó hangot hallja (PIROS gomb). Hangerœ-beállítások/ hang némítása: A hangerœ szabályozásához használja a VOL- és VOL+ vezérlœbillentyæt. A hang azonnali némításához nyomja meg az áthúzott hangszórószimbólummal jelzett gombot. A hangot ismét aktiválja, ha a gombot újból megnyomja, vagy mæködteti a hanegrœszabályozó billentyæket. 142

15 9.2 Az OSD: Programok kiválasztása, programlisták Az állandóan változó programválasztékkal természetesen romlik az áttekinthetœség. Számos program csak regionális jelentœségæ (pl. az idegennyelvæ), számos program kódolva van és csak fizetés ellenében lehet azokat a vevœkészülékkel élvezni, vagy pedig a program egyszeræen érdektelen. A programlista áttekinthetœségét és rendezettségét fokozhatja 4 külön saját lista készítésével. A programokat különbözœ módokon lehet elérni: Közvetlen programválasztás a 0-9 számgombokkal: Ha Ön tudja, hogy a kívánt program a programlista melyik tárolóhelyén található, akkor írja be a számot (pl. 108 a Példa TV-hez ). Néhány pillanat elteltével a mæholdvevœ megmutatja a megfelelœ programot. Javaslat: Nyomja meg az ALT gombot és a mæholdvevœ ide-oda kapcsol az aktuális és az utolsó programhely között. Programlista megjelenítése: Az összes programot feltüntetœ listát kaphat, ha megnyomja a BROWSE gombot. A CH (csatorna) vezérlœbillentyækkel lehet a listában navigálni. A két PAGE gombbal a listában gyorsabban lépegethet. Ha megtalálta a keresett programot, nyomja meg az EXIT gombot, és a lista eltænik. Ha egy msik mæhold programlistáját kívánja megnézni, nyomja meg a PIROS gombot, a programok osztályozásához nyomja meg a ZÖLD gombot. Javaslat: Az i-gombbal jobbra egy kiegészítœ menübe léphet be és a kijelzett programot egy kategóriához rendelheti hozzá. A program ekkor bekerül a kedvencek listájába (lásd lentebb). Programlista osztályozása: A programlistát már felhívta a BROWSE gombbal és a ZÖLD gomb megnyomásával megjelenik a programok osztályozását szolgáló menü. Válassza ki a színes gombokkal a kívánt osztályozási kritériumot. PIROS: Osztályozás ábécé sorrendbe ( A - Z vagy Z - A) ZÖLD: Osztályozás a transzponder frekvenciája vagy a hálózati adat szerint SÁRGA: Szabadon fogható, vagy kódolt programok KÉK: Aktuális mæhold vagy az összes mæhold pozíciója OK: Az osztályozás lebonyolódik Kedvencek listájának kijelzése: Egy programlista több száz TV- vagy rádióállomással gyorsan áttekinthetœvé válhat. Ön megteheti, hogy kedvenc programjait a 4 kedvenc lista valamelyikébe beülteti. E listákat (FILMEK (FILME), ZENE (MUSIK), ÚJDONSÁGOK (NEWS) és SPORT) tetszœlegesen átnevezheti, például APA, ANYA, LÁNY és FIÚ nevekre. A kedvenc listákhoz a SZÍNES gombokkal férhet hozzá. A kedvenc listák létesítését a SETUP --> PROGRAMOK (PROGRAMME) --> KEDVENCEK (FAVORITEN) menü részletesen leírja. 143

16 9.3 Az OSD: Különleges funkciók, Teletext és EPG Kép megállítása: A FREEZE gombbal ( befagyasztás, kimerevítés ) a kép megállítható, a videófelvevœ szünetfunkciójához hasonlóan. A hang változatlanul tovább hallatszik. A gomb ismételt megnyomására a normál TV-kép folytatódik. Alcím megjelenítése: Alkalmilag a folyamatban levœ adáshoz, például a halláskárosodottak részére, vagy más nyelven is kisugároznak. Az alcím kiválasztás felhívásához nyomja meg a SUB gombot. Ha nem áll alcím rendelkezésre, arra vonatkozóan megfelelœ tájékoztatást kap. Az elœnyben részesített alcímben szereplœ nyelvet az TELEPÍTÉS (INSTALLATION) --> NYELV (LANGUAGE) menüben lehet kiválasztani. Teletext/Videotext: Számos adó sugároz a mæsor mellett még további információt és szolgáltatást. A Teletext oldalak olyan elektronikus újságok, amelyekben megtalálhatók a legújabb hírek, sporteredmények, idœjárás elœrejelzések, kereskedelmi kínálatok és még sok más adat, melyek a TV-készülékbe mind behozhatók. A programszolgáltatók által Kínált tartalom és terjedelem meghatározott. A tartalomjegyzék mindig a 100. oldalon található. Ott áttekinthetœ a többi oldal (pl. a 200. oldalon vannak a sporteredmények). Mindig 3-jegyæ számot írjon be, vagy használja a lépegetéshez a vezérlœbillentyæket. A Teletex-oldalakból az EXIT-el lehet kilápni. SLEEP Timer: A SLEEP felhívásához zárja be az összes megnyitott menüt és képernyœ megjelenítéseket az EXIT-el. Nyomja meg ismét az EXIT gombot. A VOL+/VOL- hangerœ gombokkal lehet a kikapcsolási idœt 15-perces lépésekben beállítani. EPG - az elektronikus programtájékoztató: Az Electronic Program Guide (EPG) szolgáltatást ugyanúgy mint a Teletex-et - nem minden programszolgáltató sugározza. Annak terjedelme szintén igen változó. éppen ezért a továbbiakban az amennyiben a programszolgáltató támogatja megjegyzést mellœzzük. Folyamatban levœ/következœ adás Heti áttekintés Az EPG napi- vagy heti áttekintést közvetít a folyamatban levœ, vagy a jövœbeni adásokról, azok idœpontjaival együtt. Ugyanakkor áttekintheti az adókat is a kedvenc listáinak kezeléséhez. A programokhoz mæszaki tájékoztatásokat (vételi beállításokat) kaphat, ha megnyomja a kék színæ gombot. Az i-gombbal egy új ablak nyílik meg az adásokról szóló tájékoztatásokkal. Ha megnyomja a ZÖLD gombot, átvált a kiválasztott adóállomás heti mæsor-áttekintésébe (max. 14 napos). Navigáljon a vezérlœbillentyækkel a naptár listában és lépjen be a kiválasztott nap programjainak áttekintésébe. Ha talált egy érdekes programot, azt a PIROS gombbal bejegyezheti a Timer-be (idœzítœ)! A mæholdvevœ bekapcsolódik a kiválasztott idœpontban és az adás egy videófelvevœvel rögzíthetœ. Az idœzítœ funkcióról a leírás késœbb még további részletekkel tájékoztat. 144

17 9.4 A fœmenü OSD felhívása és bezárása Ha megnyomja a MENU gombot, elœtænik a képernyœn a fœmenü. A fœmenürœl további almenük nyílnak meg és a mæholdvevœ beállításait meg lehet változtatni. Megváltoztathatja az OSD megjelenési képét, programot fæzhet hozzá vagy távolíthat el, a mæholdvevœt illesztheti a SAT-berendezéshez, egy új szoftvert tölthet le a vevœ részére a mæholdról stb. A beállításokat azonban ugyanúgy el is állíthatja, ha meggondolatlan változtatásokat hajt végre és a képernyœ akkor sötét marad. Hogy ez ne következzék be, olvassa el figyelmesen a következœ oldalakat, még mielœtt hozzálátna a változtatásokhoz. Navigálás és almenük felhívása: A fœmenü felhívása után a baloldali menüpont (TELEPÍTÉS (INSTALLA- TION)) színesen kiemelkedik. A BAL/JOBB vezérlœbillentyækkel mindkét másikat megjelölheti. Az almenü megnyitásához nyomja meg az OK-t. A MEGJELÖL/MEGNYIT vezérlœbillentyækkel a kívánt almenüt megjelölheti és az OK-val azokat megnyithatja. Némelyik almenü mellett jobbról egy nyílszimbólum látható és az elrejti a további almenüket. Azok megnyitásához nyomja meg a JOBB (bezáráshoz a BAL vezérlœbillentyæt. Tegyen egy próbát és lám milyen egyszeræ! Menük bezárása: A menük vagy bezáródnak automatikusan, miután a bevitelt OK-val nyugtázta, vagy a minden megnyitott menü az EXIT-el egymás után bezáródik. 9.5 OSD-menü telepítése A TELEPÍTÉS (INSTALLATION) menüpont alatt a mæholdvevœ beállítási lehetœségei találhatók, ahol az elsœ üzembe helyezés után, vagy egy Reset-et követœen (visszaállás a gyári állapotba) lehet a mæholdvevœt beszabályozni. A szükséges lépések leírása a GYORSINDÍTÁS - ÜZEMBE HELYEZÉS (QUICK START - COMMISSIONING) menüpont alatt található. Nyelv kiválasztása: Ebben a menüben az OSD-menühöz elœnyben részesített nyelvek és az esetleg meglevœ hangcsatornák állíthatók be. A parabolatükör beállítása: Ez a menü az antenna pontos beirányítását segíti. Ha idœvel a vétel leromlik, hajtson vére egy ellenœrzést a következœ módon: Válasszon ki egy mæholdat és egy transzpondert a menübœl (pl /27500/V) és mozgassa az antennát addig, míg a két jelkijelzés a legnagyobb szintet nem mutatja. Nyomja meg a PIROS gombot és megjelenik egy vétel jele, és láthatja a mæholdról sugárzott képet egy monitor-kivágásban. A ZÖLD gombbal elindíthatja a keresœmozgást és beirányozhat egy új mæholdat. 145

18 9.6 OSD-menü SETUP 146 A Setup menüben minden bœvített beállítási lehetœséget megtalálható. Azonban néhány menüt csak jelszó bevitele után (elœbeállítás 0000) lehet felhívni. A GYERMEKVÉDELEM (PARENTAL LOCK) menüpont alatt ezt a jelszót meg lehet változtatni. Kérjük, jegyezze fel az új jelszót és œrizze meg egy biztos helyen! A SETUP menü megnyitásához nyomja meg a MENU gombot, és válasszon a SETUP vezérlœbillentyækkel. Nyomja meg végül az OK gombot. Minden megjelenœ almenü magyarázata a megfelelœ sorrendben következik: Mæhold/TP (Satellite) A MŒHOLD/TP (SATELLITE) menürœl programokat lehet felvenni vagy törölni. Ha az Ön vevœkészüléke egy olyan berendezéshez csatlakozik, amely több mæholdat képes fogni (pl. multifeed berendezés) vagy egy antennaforgatóval mæködik, akkor további antenna-beállítást is fel lehet venni. Mindegyik antenna beállítás több transzponderrel (TP) rendelkezik, amelyek többnyire több TV- és rádióprogramot tartalmazó programcsomagot hordoznak. Egy mæhold- vagy transzponder-keresœ forgatási menet után a talált programok bekerülnek egy adólistába. Mæhold keresés 1. Mæhold: Elœször válasszon ki egy mæhold pozíciót. Nyomja meg ehhez az OK gombot. 2. LNB (vevœfej) kiválasztása: Ha a vevœ egy olyan berendezéshez csatlakozik, amelyik több antenna/lnb-vel rendelkezik, akkor az új mæhold-pozícióhoz egy másik LNB-t kell beállítani. Kapcsoljon végig a vezérlœbillentyæket LNB1-tœl LNB8-ig és figyelje eközben a jelszint kijelzését. Ahhoz, hogy az ASTRA-mæhold mellett (LNB1) még a HOTBYRD is fogható legyen, az LNB2 lenne a legtöbb esetben a helyes választás. 3. TP kiválasztása: Ha egy új mæhold hozzáadásánál nem kap jelszint kijelzést, pedig az antenna be van állítva és Ön az LNB1-tœl LNB8-ig végig kapcsolgatott, akkor egy másik transzpondert kell a listából választania. Nyomja meg az OK gombot és válasszon egy másik transzpondert. Javaslat: Ha a PIROS gombot megnyomja ( Kijelzés ), akkor a kiválasztott transzponder egy programját ellenœrzésként láthatja. 4. Pozíció: Ezen a helyen megadhatja, hogy az új mæhold a mæholdlista melyik helyén jelenjék meg. 5. Keresés: Válassza az AUTOMATIKUS (AUTO) beállítást, és minden elœre beállított transzponder keresése végigfut vagy - ha azt a mæhold üzemeltetœje felkínálja - beindul egy HÁLÓZATKERESÉS. Némelyik mæhold üzemeltetœ komplett és aktuális transzponder- és adótáblázatot küld, amit a vevœkészülék azután a saját transzponder listájába felvesz. Válassza a TP-KERESÉS) beállítást, ha csak egyetlen programot kíván felvenni (lásd TP kiválasztása). 6. Keresœmód: Számos program kódolt és azokat csak különleges vevœvel és külön fizetés ellenében lehet fogni. Válassza az FTA ( Free To Air ) beállítást, ha csak a szabadon fogható programokat kívánja tárolni. Válassza az Összes (All) beállítást és még a kódolt programokat is felveszi a listába. 7. Forgatás Kelet/nyugat felé és lépés Kelet/Nyugat irányba: Ezek a beállítási lehetœségek egy DiSEqC 1.2-rotor vezérlését szolgálják Némelyik DiSEqC 1.2-rotor nem támogatja az egyes léptetœ vezérlést! A mæholdak megkereséséhez használja a Forgatás Keletre/Nyugatra (Move East/West) funkciót. Ha a jelzœsáv nem mutat semmiféle jelet, válasszon egy másik transzpondert és forgassa az antennát ismét lassan, rendszeres szünetekkel, mert egy transzponder felismerése néhány másodpercig is eltarthat. 8. Ha a két jelzœsáv a lehetœ legnagyobb jelszintet mutatja, válassza a KERESÉS INDÍTÁSA (OK TO START SCAN) menüpontot. Akkor az összes megtalált adó bekerül a programlistába.

19 9.6 OSD-menü SETUP Mæhold törlése A Mæholdak törlése (Delete satellite) menü megnyitásához nyomja meg a MENU gombot, válasszon a SETUP vezérlœbillentyækkel és a Mæholdak/TP (Satellite) vezérlœbillentyækkel. Nyomja meg végül az OK gombot. Ekkor egy áttekintést kapott az összes beállított mæholdról. Válassza ki a törlendœ mæholdakat és hajtsa végre a törlést az OK-val. FIGYELEM: E mæhold-pozíció minden beállítása és programja törlœdik! A menübœl kiléphet az EXIT gomb megnyomásával, anélkül, hogy törlést hajtott volna végre. Mæhold változtatása A Mæhold változtatása (Satellite Edit) menüben utólag választhat egy másik vevœfejet (LNB-t), a mæholdlistában megváltoztathatja a pozíciót, és az antenna beirányzását egy forgatható DiSEqC 1.2 antennaforgatóval optimálhatja. Tájékoztatás: Ha a GoToX funkció aktiválva van az automatikus pozíciómeghatározáshoz, akkor csak a vevœfej (LNB) kiválasztását és az esetleges eltérési értékeket (GoTo-X-Offset) lehet egy DiSEqC 1.2 forgató és a vevœ között megváltoztatni. Transzponder keresése Akkor szükséges a transzponder kézi felvétele, ha új transzpondert kapcsolt be a mæhold üzemeltetœje. A beállításokat a mæsorismertetœ- és szakfolyóiratok teszik közzé. Ha Ön rendelkezik egy Internet csatlakozással, akkor azon keresztül is elérheti az adó üzemeltetœjének információit. A következœ adatok ismerete szükséges: A vételi- ill. adófrekvencia (pl MHz), a polarizációs sík (vízszintes vagy függœleges) és a SymbolRate (pl ). Gyakran még egy értéket megadnak a FEC-hez (hibajavító rendszer). Az értéket azonban a keresés automatikusan meghatározza és beállítja. A vételi frekvencia, a polarizáció stb. megnevezése nagyon eltérœek lehetnek, mégsem okozhat nehézséget azok helyes hozzárendelése. Az adófrekvencia, SymbolRate és polarizáció értékének megadása elœtt, ki kell választani a listából a megfelelœ mæholdat és szükség esetén a megfelelœ vevœfejet (LNB). A jelszint kijelzések ehhez segítségül szolgálnak. A 22 khz-es átkapcsolásnak mindig Automatikus (Auto) állásban kell lennie! A bevitel lezárása elœtt a Keresés (Scan Type) és a TV/Radio opció alatt meg kell határozni, hogy csak szabadon fogható vagy kódolt adó és, hogy csak TV- vagy rádióprogram, vagy pedig az Összes (All) (TV és rádió) adót legyen-e tárolva. Legcélszeræbb beállítás lenne az FTA minden szabadon fogható adóhoz és az Összes (All) a TV és rádióadókhoz. Ha minden bevitel megtörtént, indítható a keresés (OK: keresés indítása). A keresés lefutása után a kijelzésben megjelenik, hogy mennyi TV-/rádióadó lett a listához hozzáfæzve. Jellemzœ példa a gyakorlatias használathoz (Forrás: Intenet oldal az ASTRA mæholdról): Trp GHz / H ( /4) A transzponder adata (Trp. 77) nem játszik szerepet. Az 5-jegyæ vételi frekvencia ( GHz) bevitele: (felkerekítve). A polarizáció (H) ebben az esetben vízszintes, máskülönben függœleges (V). A SymbolRate (többnyire vagy 22000) egyes esetben 4-jegyæ is lehet. A FEC (3/4, 5/6 vagy 7/8) értékét nem kell bevinni. 147

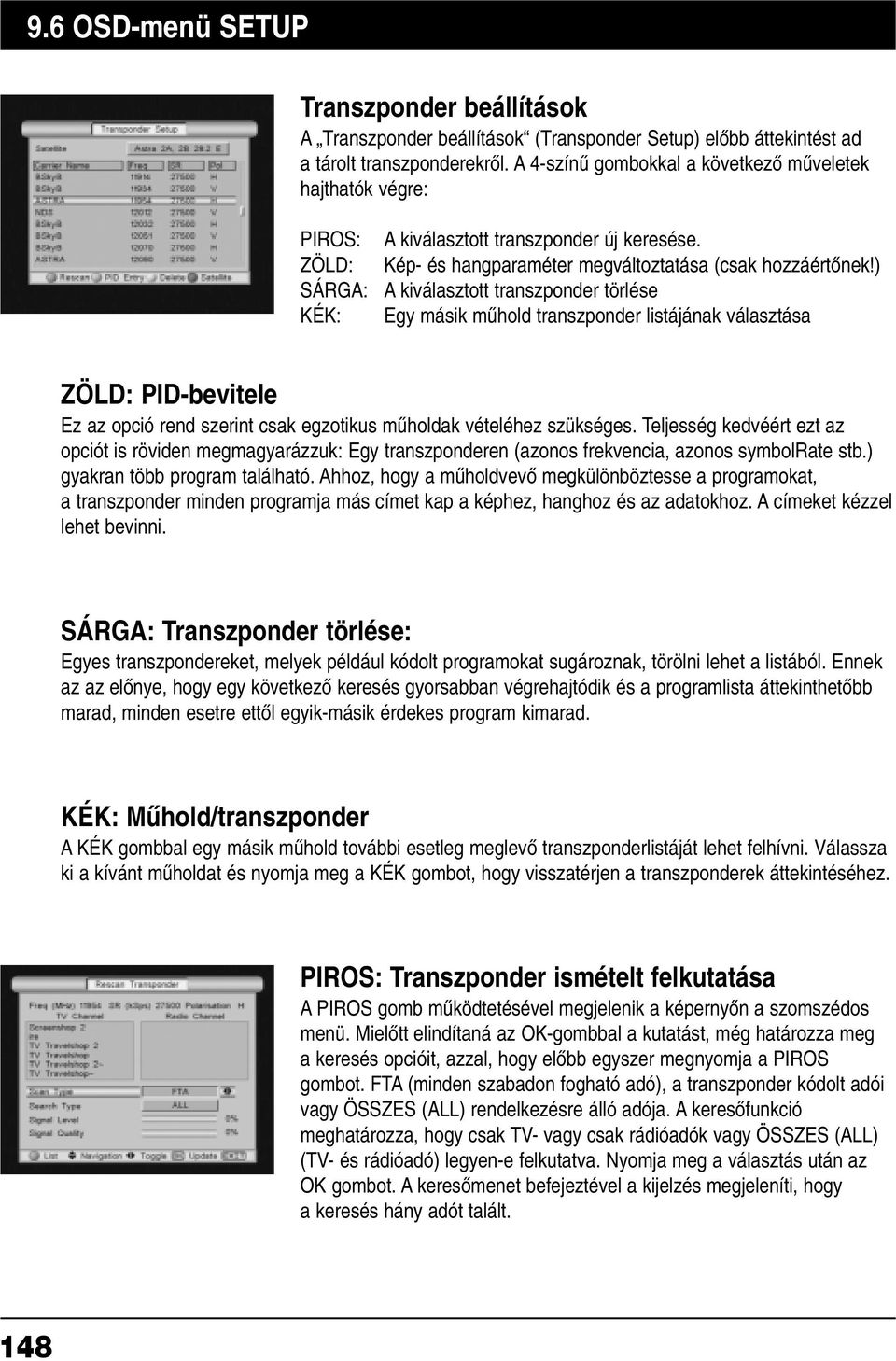

20 9.6 OSD-menü SETUP Transzponder beállítások A Transzponder beállítások (Transponder Setup) elœbb áttekintést ad a tárolt transzponderekrœl. A 4-színæ gombokkal a következœ mæveletek hajthatók végre: PIROS: ZÖLD: SÁRGA: KÉK: A kiválasztott transzponder új keresése. Kép- és hangparaméter megváltoztatása (csak hozzáértœnek!) A kiválasztott transzponder törlése Egy másik mæhold transzponder listájának választása ZÖLD: PID-bevitele Ez az opció rend szerint csak egzotikus mæholdak vételéhez szükséges. Teljesség kedvéért ezt az opciót is röviden megmagyarázzuk: Egy transzponderen (azonos frekvencia, azonos symbolrate stb.) gyakran több program található. Ahhoz, hogy a mæholdvevœ megkülönböztesse a programokat, a transzponder minden programja más címet kap a képhez, hanghoz és az adatokhoz. A címeket kézzel lehet bevinni. SÁRGA: Transzponder törlése: Egyes transzpondereket, melyek például kódolt programokat sugároznak, törölni lehet a listából. Ennek az az elœnye, hogy egy következœ keresés gyorsabban végrehajtódik és a programlista áttekinthetœbb marad, minden esetre ettœl egyik-másik érdekes program kimarad. KÉK: Mæhold/transzponder A KÉK gombbal egy másik mæhold további esetleg meglevœ transzponderlistáját lehet felhívni. Válassza ki a kívánt mæholdat és nyomja meg a KÉK gombot, hogy visszatérjen a transzponderek áttekintéséhez. PIROS: Transzponder ismételt felkutatása A PIROS gomb mæködtetésével megjelenik a képernyœn a szomszédos menü. Mielœtt elindítaná az OK-gombbal a kutatást, még határozza meg a keresés opcióit, azzal, hogy elœbb egyszer megnyomja a PIROS gombot. FTA (minden szabadon fogható adó), a transzponder kódolt adói vagy ÖSSZES (ALL) rendelkezésre álló adója. A keresœfunkció meghatározza, hogy csak TV- vagy csak rádióadók vagy ÖSSZES (ALL) (TV- és rádióadó) legyen-e felkutatva. Nyomja meg a választás után az OK gombot. A keresœmenet befejeztével a kijelzés megjeleníti, hogy a keresés hány adót talált. 148

21 9.7 Kedvencek szerkesztése A programlistákban gyakran több száz program is található, melyek nagy részét soha, vagy csak ritkán nézi meg az ember. Azonban néhány programra gyakran kapcsolunk rá. Ezeket a programokat négy különbözœ kedvenc programlistába gyæjtheti ki. E programlisták gyorsan elérhetœk a távirányító négy különbözœ színæ gombjával. Az elœbeállítások a következœ kategóriák szerint vannak rendezve: PIROS: ZÖLD: SÁRGA: KÉK: FILMEK (FILME) ZENE (MUSIK) HÍREK (NEWS) SPORT E kategóriákat azonban azok egyszeræ átnevezésével egyéni ízlés szerint lehet alakítani pl. ANYA, APA, LEÁNY és FIÚ. Programok átvétele a kedvenc listákba Nyomja meg a MENÜ (MENU) gombot. Válassza a SETUP, PROGRAMOK (CHANNELS) és a KEDVENCEK SZERKESZTÉSE (FAVOURITE SETUP) menüpontot. A vezérlœbillentyækkel válassza ki a programot a listából és nyomja meg az egyik színes gombot. A 4 kategória és a megfelelœ színek a programlista alatt vannak felsorolva. Ha kiválasztotta a kedvenc listáját, nyomja meg az OK gombot. A kedvenc listából egy program eltávolításához nyomja meg ismét a színes gombot - és a jelölés törlœdött. Tájékoztatás: Ennél a törlésnél a program nem törlœdik és a normál programlistában továbbra is megmarad! Kategóriák átnevezése a kedvenc listához A KEDVENCEK SZERKESZTÉSE (FAVOURITE SETUP) almenüben nyomja meg a FEHÉR i-gombot. Válassza ki a vezérlœbillentyækkel (FEL/LE) az átnevezendœ kategóriát. A bevitel módja a mobiltelefon SMS üzenetének írásához hasonló: használja hozzá a számgombokat a megfelelœ betækkel. Az i-gombbal váltson át a nagy- és kisbetæk között, és a szóközhöz nyomja meg kétszer a 0 gombot. A vezérlœbillentyævel (VOL+) menjen a következœ pozícióra. A szó legfeljebb 8 betæbœl és számból állhat. Ha Önnek idegen az SMS-írás, segítségként álljon itt arra egy példa: Például Kino (mozi): i-gomb (nagy) (egy K -t létesít) VOL+ (következœ betæhely) i-gomb (kisbetæ) (egy i -t létesít) VOL+ (következœ betæhely) (egy n -t létesít) VOL+ (következœ betæhely) (egy o -t létesí. és kiadódott a Kino szó. OK átnevezés nyugtázása 149

22 9.8 Programok szerkesztése Nyomja meg a MENÜ (MENU) gombot és válassza utána a SETUP és PROGRAMOK (CHANNELS) menüpontokat. A PROGRAMOK SZERKESZTÉSE (SERVICE SETUP) almenüben lehet minden tárolt programot szerkeszteni: PIROS: ZÖLD: SÁRGA: KÉK: Egy vagy több program végleges törlése Egy program eltolása másik pozícióba Programhoz hozzáférés csak jelszó bevitellel Programnév átnevezés/megváltoztatás Program törlése: Válassza ki a törlendœ programot és jelölje meg a PIROS gombbal. A programok mellett megjelenik egy kereszt. A végleges törléshez nyomja meg az OK gombot. Programok eltolása: Egy bizonyos programnak a programlista másik pozíciójába való eltolásához jelölje azt meg a ZÖLD gombbal. A program neve ekkor zöld színæ. A vezérlœbillentyækkel lépegessen a programlistában, míg meg nem találta a jövendœbeli pozíciót. Nyomja meg ezután ismét a ZÖLD gombot. A program ekkor az új pozícióban jelenik meg. Programok zárolása: A programokat például ifjúságot veszélyeztetœ jellege miatt illetéktelenek elœl lezárja. Jelölje meg a megfelelœ programot a SáRGA gombbal. A lezárt programokat egy L betæ ( LOCK ) különbözteti meg. A menükbœl való kilépés után a lezárt program csak jelszó beírása után nézhetœ! Program átnevezése: Válassza ki a vezérlœbillentyækkel (FEL/LE) az átnevezendœ programot. A bevitel módja a mobiltelefon SMS üzenetének írásához hasonló : használja hozzá a számgombokat a megfelelœ betækkel. A KéK gombbal váltson át a nagy- és kisbetæk között, és a szóközhöz nyomja meg kétszer a 0 gombot. A vezérlœbillentyævel (VOL+) menjen a következœ pozícióra. Ha Önnek idegen az SMS-írás, legyen arra itt egy példa: Például Sat : KÉK (nagybetæk) (egy S -et létesít) VOL+ (következœ betæhely) KéK (kisbetæk) 2 2 (egy a -t létesít) VOL+ (következœ betæhely) 8 8 (egy t -t létesít és kiadódott a Sat szó. Az OK-val rögzítse a változásokat. 150

23 10. LNB-beállítások Az Ön mæholdvevœjéhez 8 darab LNB-t (vevœfejet) lehet csatlakoztatni. Az LNB BEÁLLíTÁSOK (LNB Setup) menüben minden egyes vevœfejhez tartozó elœbeállítás megváltoztatható és beállítható, pl. a további vevœfejek legyenek egy DiSEqC-kapcsolóról mæködtetve. Az elœbeállítások megváltoztatása csak kivételesen válik szükségessé. A beállítási lehetœségeket a következœk részletesen ismertetik, és a szakkifejezések magyarázatai a címszójegyzékben megtalálhatók. LNB-k darabszáma Összesen 8 darab vevœfej-elœbeállítást lehet választani és megváltoztatni. LNB 1 az LNB-k gyári elœbeállítása az ASTRA mæhold vételéhez, vagy forgatható antennához egy LNB-vel. Ha Ön egy új mæholdat fæz hozzá vagy indít egy keresœfolyamatot (SATELLIT menü), akkor mindig egy itt beállított vevœfejet (LNB-t) kell kiválasztani. Alsó frekvencia/felsœ frekvencia (MHz) Ha Ön szokásos univerzális LNB-t alkalmaz, akkor ezt a pontot átugorhatja. Ha egy régebbi antenna berendezéssel rendelkezik, vagy egy különleges darabot használ, akkor az LNB értékeit annak megfelelœen kell illeszteni. Az alsó és felsœ frekvencia megnevezés alatt a LOW- és HIGH-Band (alsó- és felsœ sáv) úgynevezett oszcillátor frekvenciáját értjük. Mielœtt megváltoztatná ezeket az értékeket, hasonlítsa össze az LNB-re ráírt értékeket (többnyire ragsztófóliával vannak a mæszaki adatok feltüntetve). Ha az LNB-n csak a 9750 MHz (vagy 9,75 GHz) van megadva, akkor az illetœ vevœfej nem digitális vételre alkalmas univerzális vevœfej (LNB)! A digitális programok vételéhez szükség van még a felsœ MHz (vagy 10,6 GHz) frekvenciára is. Ha az Ön mæholdvevœjét közösségi antennarendszerhez kívánja csatlakoztatni és az elœbeállításokkal nem kapna semmiféle vételt, érdeklœdjön a házi rendszer kezelœjénél. DiSEqC 1.0 A DiSEqC 1.0 egy olyan jel, amellyel különféle antennát/vevœfejet (LNB-t) lehet vezérelni. Ahhoz, hogy a megfelelœ vevœfej legyen vezérelve, az értékeket 1-tœl 4-ig lehet beállítani. A mæholdvevœhöz több antenna hozzákapcsolása céljából Önnek szüksége van egy 2- vagy 4 csatlakozóval rendelkezœ DiSEqC kapcsolóra (cikkszám 3932 vagy 3934). Azok birtokában elvégezheti úgy a beállításokat, hogy foghassa az LNB1-el az ASTRA, LNB2-vel a HOTBYRD, LNB3-al vagy LNB4-el a TÜRKSAT mæholdat. DiSEqC-ismétlések A DiSEqC átkapcsoló jelek az antennavezetéken keresztül jutnak el az átkapcsolóhoz. Ha hosszabb az antennavezeték, vagy a jelnek több elosztón és átkapcsolón kell keresztül mennie, célszeræ lehet a DiSEqC parancsokat ismételve küldeni az átkapcsolóhoz. LNB (vevœfej) feszültség A vevœfejeket feszültséggel az antennavezeték látja el és kapcsolja át. Nagyobb közösségi antenna berendezéseknél esetleg szükség van az LNB-feszültségének kikapcsolására! Ez többnyire csak ritkán szükséges. Adott esetben kérdésével forduljon a házkezelœhöz. 151

24 11. DiSEqC rotorvezérlés A DX 23 kiemelkedœ jellemzœje egy forgatható antenna berendezés antennavezetéken keresztül történœ irányítása. A vezérlés aktiválásához kapcsolja be a DiSEqC 1.2 menüben a BE funkciót. Ehhez a vezérléshez szükséges elœfeltételek: megfelelœen beszabályozott forgatószerkezet egy DiSEqC 1.2 rotorral. Elœbb kapcsolja ki a Go To X funkciót (SETUP menü --> Go To X). Antennamotor beszabályozása Mielœtt a mæholdvevœt rákapcsolná a rotorra, feltétlenül kövesse a gyári szerelési útmutatásokat! Ez a menü a rotor szinkronizálását, és a kelet- és nyugati elfordulási határ rögzítését szolgálja. A mæholdakra irányuló késœbbi vezérléshez nyissa meg a MÆHOLDAK MEGKERESÉSE (SCAN SATELLITE) vagy a SETUP --> MÆHOLDAK (SETUP --> SATELLITE) menüket. A keleti- és nyugati határ beállítása E beállítással a rotor elfordulási tartományát lehet úgy korlátozni, hogy az antenna akadályokba (pl. házfalba) ütközés miatt meg ne sérüljön. Ha már a határ rögzítve lett, akkor azt már nem lehet választani! Válassza a HATÁROK MEGSZÜNTETÉSE (DISABLE LIMITS) opciót. Válassza a Keleti határ beállítása (Set East Limit) menüpontot és nyomja meg az OK-t. Válassza a Kelet/nyugati határra fordulás (Move East/West) menüpontot és nyomja meg a VOLgombot. Az antenna keleti irányba elfordul. Ha elérte a keleti zélsœ pontot, válassza a Nyugati határ beállítása (Set West Limit) menüpontot. Válassza a Kelet/nyugati határra fordulás (Move East/West) menüpontot és nyomja meg a VOL+ gombot. Az antenna nyugati irányba elfordul. A változásokat a készülék a menübœl való kilépéskor automatikusan tárolja. Pozíció visszaállítása és pozíció újraszámítása Ez a funkció és annak kihatásai függnek az antenna rotorjának szerkezeti megoldásától. Erre vonatkozó tájékoztatást az Ön DiSEqC 1.2 rotorjának szerelési útmutatójában talál. újraszámítás vagy visszaállítás után (a rotor középállásban van) feltétlenül ellenœrizni kell az antenna elfordíthatósági tartományát! A mæhold pozíciók korrigálásához szükség esetén nyissa meg a MÆHOLDAK MEGKERESÉSE (SCAN SATELLITE) (SETUP -> MÆHOLDAK (SATELLITE) menüket. 12. Go To X automatikus SAT-pozíciószámítás 152 Ha lakóhelyének szélességi- és hosszúsági fokát ismeri, pl. Hamburg észak 53,33 és kelet 9,59 értékeket, akkor azokat írja be fel-, vagy lekerekítve (053.3 észak és kelet). Az antenna forgási tartománya korlátozható, ha az elfordulási tartományában akadály található vagy Ön csak bizonyos szækebb elfordulási tartományt kíván a vételnél igénybe venni. állítsa be Go To X BE (Go To X ON) menüpontot és válassza az OK-t. A vevœkészülék ekkor automatikusan kiszámítja a mæholdak egymástól való távolságát. Egy pontosan beállított antennánál most az összes mæhold minden további beállítás nélkül beirányozható! A DiSEqC rotor és a vevœkészülék közötti eltéréseket Ön a MÆHOLDAK (SATELLITE) -> Mæhold változtatása (Satellite edit) menüben korrigálhatja (Beállítás: Go To X Offset).
