1 ÚJ! Biztonságos és professzionális termékkínálat Napelemes rendszerek 65

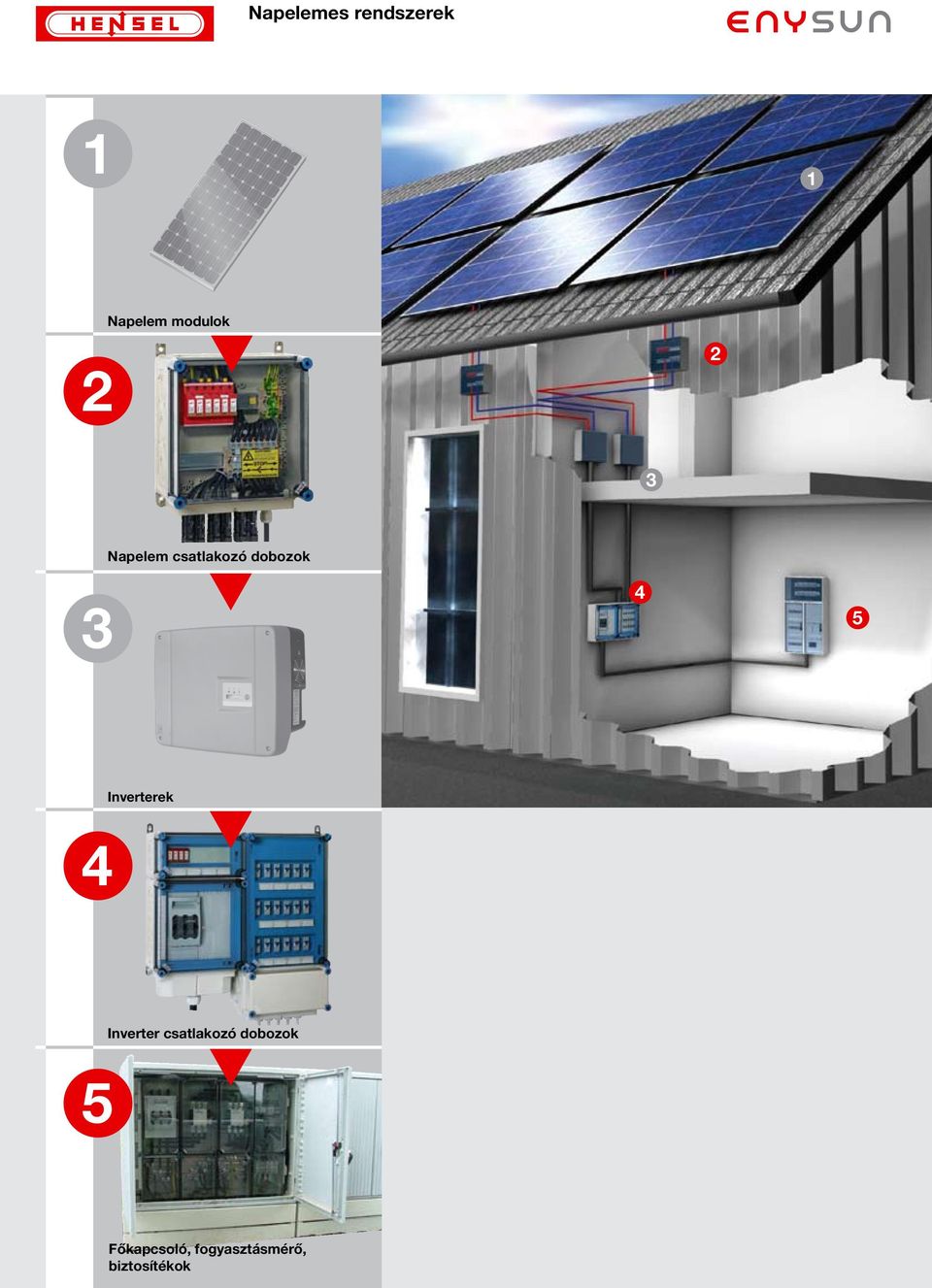

2 Napelemes rendszerek 1 1 Napelem modulok Napelem csatlakozó dobozok 4 5 Inverterek 4 Inverter csatlakozó dobozok 5 66 Főkapcsoló, fogyasztásmérő, biztosítékok

3 Napelemes rendszerek szabványkövetelményei Mit követel meg a az IEC (MSZ HD ) szabvány a napelem (PV) áramellátó rendszerek kialakításával kapcsolatban? Készülékszabványok Main equipotential bonding bar DC 1000 V-ig A napelem rendszermoduloknak meg kell felelniük az üzemi eszközökre vonatkozó szabványok követelményeinek, például a kristályos szilícium napelem (PV) modulokra érvényes szabványnak. Ha az U OC STC 1) a 120 V-os egyenfeszültséget túllépi, akkor célszerű a II-es biztonsági osztályba tartozó vagy azzal egyenértékű szigeteléssel ellátott napelem modulokat alkalmazni. A napelem (PV) generátor elosztószekrénynek, a fotovillamos generátor elosztószekrényeknek és a PV-panel összekötődobozoknak meg kell felelniük az IEC (MSZEN ) szabvány követelményeinek Minden összekötődobozon (a PV-generátor és a PV-panel összekötődobozain) egy figyelmeztető feliratot kell elhelyezni, hogy a dobozban levő aktív vezetők a PV-inverterről való leválasztás után is feszültség alatt maradhatnak. RCD DC AC Distribution board Metering Supply point 3 Óvintézkedések Az egyenáramú oldal egyik aktív vezetőjének földelése akkor megengedett, ha az egyenáramú oldal és a váltakozó áramú oldal között legalább egyszerű elválasztás van. Megjegyzés: Az egyenáramú oldalon bármilyen csatlakozás a földdel, a korrózió elkerülése céljából villamos csatlakozás legyen A védelem céljára II. érintésvédelmi osztály vagy azzal egyenertekű szigetelés alkalmazása inkább az egyenáramú oldalon ajánlott. PEN/PE Circuits supplying current using equipments AC 230/400 V 4 Kábelvezetés AC 230/400 V PV-modulsor kábeleket/-vezetékeket, PV-panelkábeleket/-vezetékeket és a PV egyenáramú főkábeleket/-vezetékeket úgy kell kiválasztani és szerelni, hogy a földzárlat és a rövidzárlat kockázata a lehető legkisebb legyen. Megjegyzés: Ezt például el lehet érni a vezetékezés külső hatások elleni védelmének megerősítésével, egyerű kábelek és köpenyes vezetékek használatával PV-modulsor- és PV-panelkábelek/-vezetékek túlterhelésvédelmét el lehet hagyni, ha a kábelek vagy vezetékek megengedett árama bármely helyen legalább 1,25- szöröse az I SC STC 3) értékének A PV-főkábel/-vezeték túlterhelésvédelmét el lehet hagyni, ha a megengedett áram legalább 1,25-szöröse a PV-generátor I SC STC 3) értékének A villám által indukált feszültségek minimalizálása érdekében a vezetőhurkok területét a lehető legkisebbre kell csökkenteni. 1) U OC STC = nyitott áramköri feszültség standard vizsgálati feltételek mellett 2) Egyszeres megszakítás = két áramkör vagy egy áramkör és a földelés közötti megszakítás alapszigetelés által 3) I SC STC = rövidzárlati áram standard vizsgálati feltételek mellett Kivonat a i DIN VDE (VDE ) bejelentett limitált kiadásból, a DIN Deutsches Institut für Normung e.v., valamint a VDE Verband der Elektrotechnik Elektronik Informationstechnik e.v sz. engedélye alapján. További reprodukció és példányszám kizárólag külön engedély alapján lehetséges. A szabványok alkalmazása terén azok legfrissebb dátummal megjelentetett kiadásai érvényesek, amelyek a következő helyeken szerezhetők be: VDE VERLAG GMBH, Bismarckstr. 33, Berlin, valamint Beuth Verlag GmbH, Burggrafenstr. 6, Berlin. 67

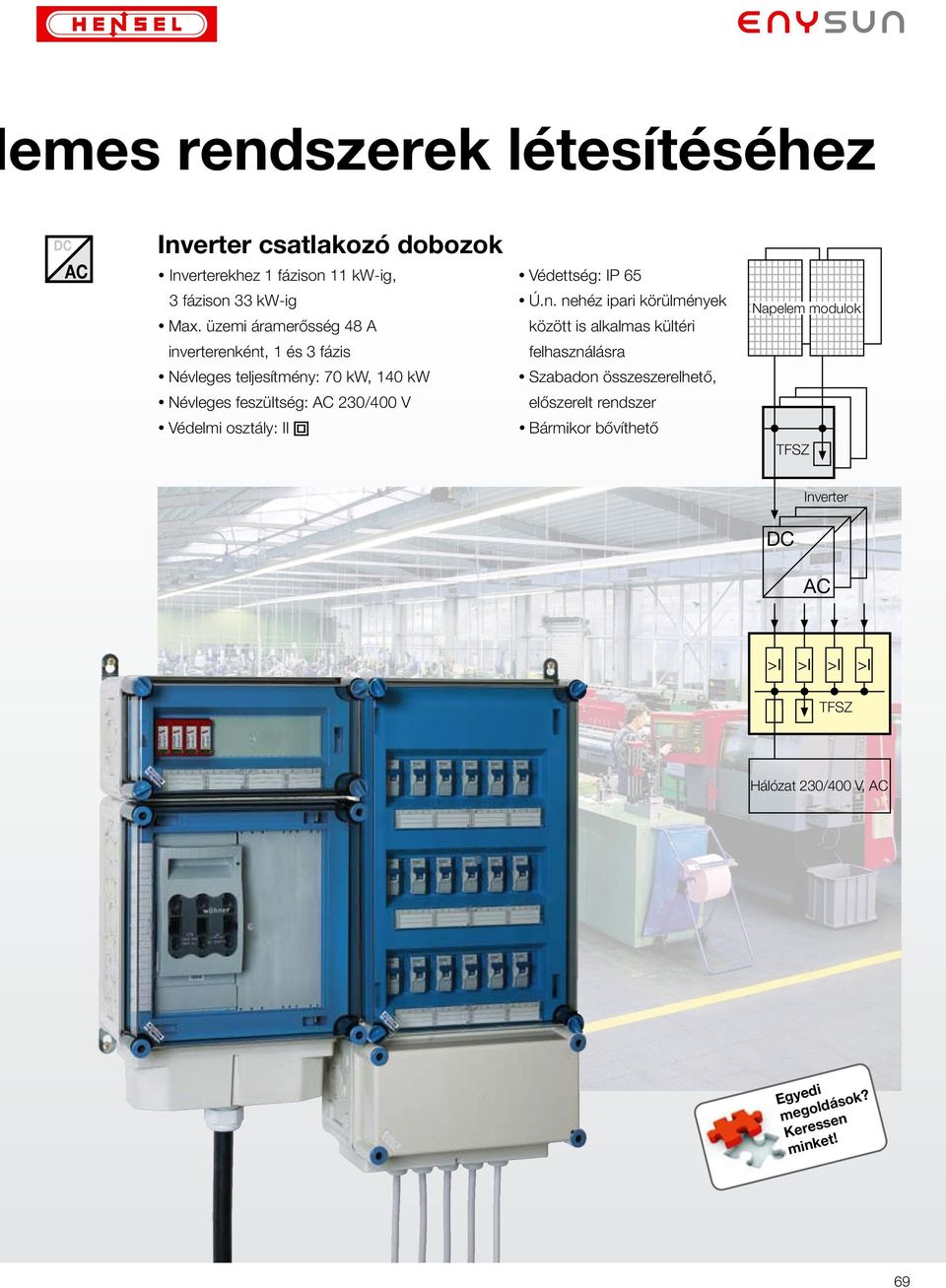

4 Praktikus megoldások napel DC AC Napelem csatlakozó dobozok Névleges áramerősség: 30 A Dugós csatlakozók a napelemstringekhez Névleges feszültség: DC 1000 V (U OC STC ) Inverterekhez 9 kwp, 1~ értékig Dugós csatlakozók az inverter Védelmi osztály: II kivezetéséhez Védettség: IP 65 II osztályú túlfeszültség-levezető Ú.n. nehéz ipari körülmények között is napelemes rendszerekhez alkalmas kültéri felhasználásra Beköthető állapotban UV-álló Külső, rozsdamentes acél rögzítő fülekkel Napelem modulok TFSZ Inverter TFSZ Hálózat 230/400 V, AC Egyedi megoldások? Keressen minket! 68

5 emes rendszerek létesítéséhez DC AC Inverter csatlakozó dobozok Inverterekhez 1 fázison 11 kw-ig, 3 fázison 33 kw-ig Max. üzemi áramerősség 48 A inverterenként, 1 és 3 fázis Névleges teljesítmény: 70 kw, 140 kw Névleges feszültség: AC 230/400 V Védelmi osztály: II Védettség: IP 65 Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra Szabadon összeszerelhető, előszerelt rendszer Bármikor bővíthető Napelem modulok TFSZ Inverter TFSZ Hálózat 230/400 V, AC Egyedi megoldások? Keressen minket! 69

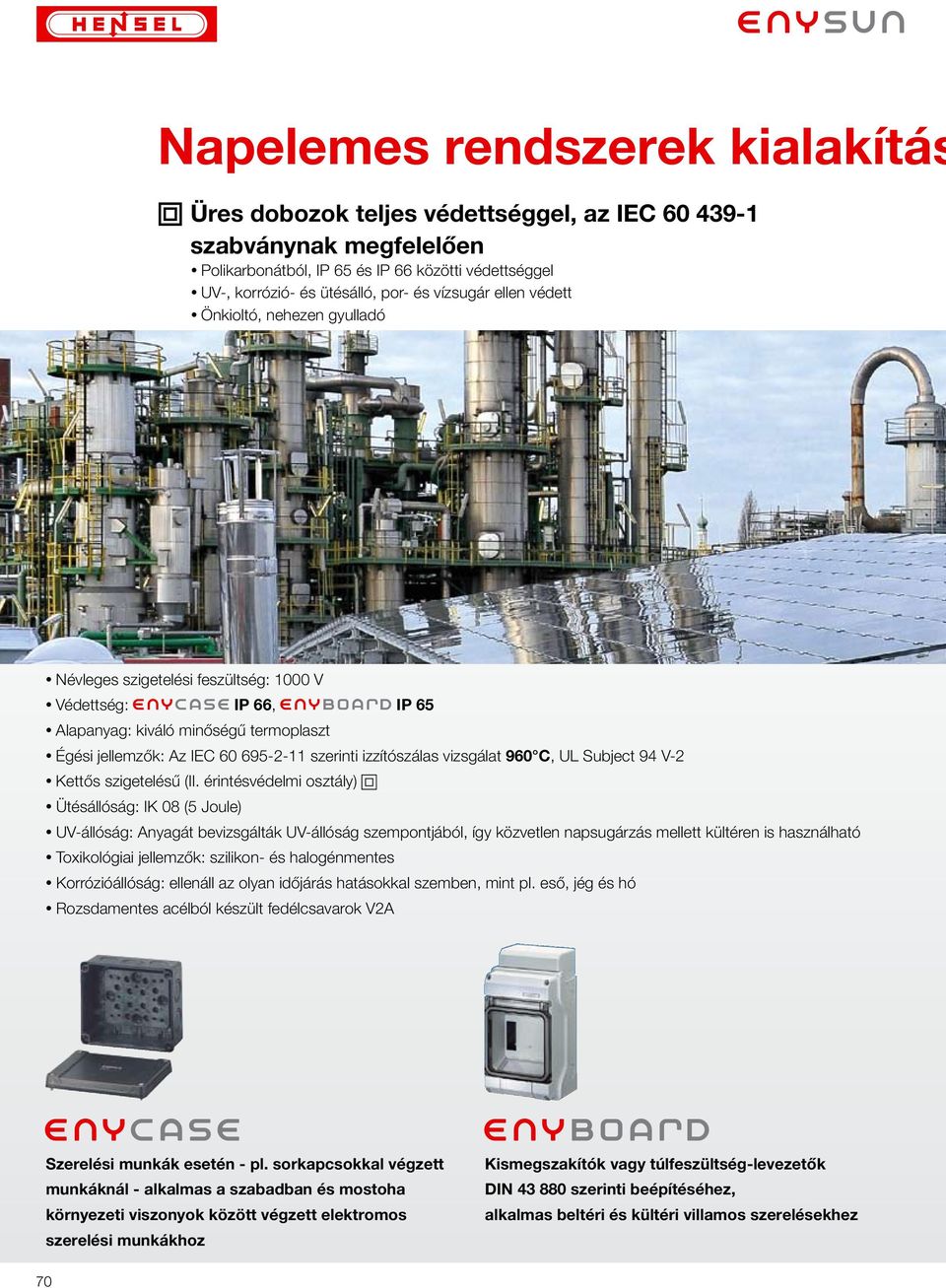

6 Napelemes rendszerek kialakítás Üres dobozok teljes védettséggel, az IEC szabványnak megfelelően Polikarbonátból, IP 65 és IP 66 közötti védettséggel UV-, korrózió- és ütésálló, por- és vízsugár ellen védett Önkioltó, nehezen gyulladó Névleges szigetelési feszültség: 1000 V Védettség: IP 66, IP 65 Alapanyag: kiváló minőségű termoplaszt Égési jellemzők: Az IEC szerinti izzítószálas vizsgálat 960 C, UL Subject 94 V-2 Kettős szigetelésű (II. érintésvédelmi osztály) Ütésállóság: IK 08 (5 Joule) UV-állóság: Anyagát bevizsgálták UV-állóság szempontjából, így közvetlen napsugárzás mellett kültéren is használható Toxikológiai jellemzők: szilikon- és halogénmentes Korrózióállóság: ellenáll az olyan időjárás hatásokkal szemben, mint pl. eső, jég és hó Rozsdamentes acélból készült fedélcsavarok V2A Szerelési munkák esetén - pl. sorkapcsokkal végzett munkáknál - alkalmas a szabadban és mostoha környezeti viszonyok között végzett elektromos szerelési munkákhoz Kismegszakítók vagy túlfeszültség-levezetők DIN szerinti beépítéséhez, alkalmas beltéri és kültéri villamos szerelésekhez 70

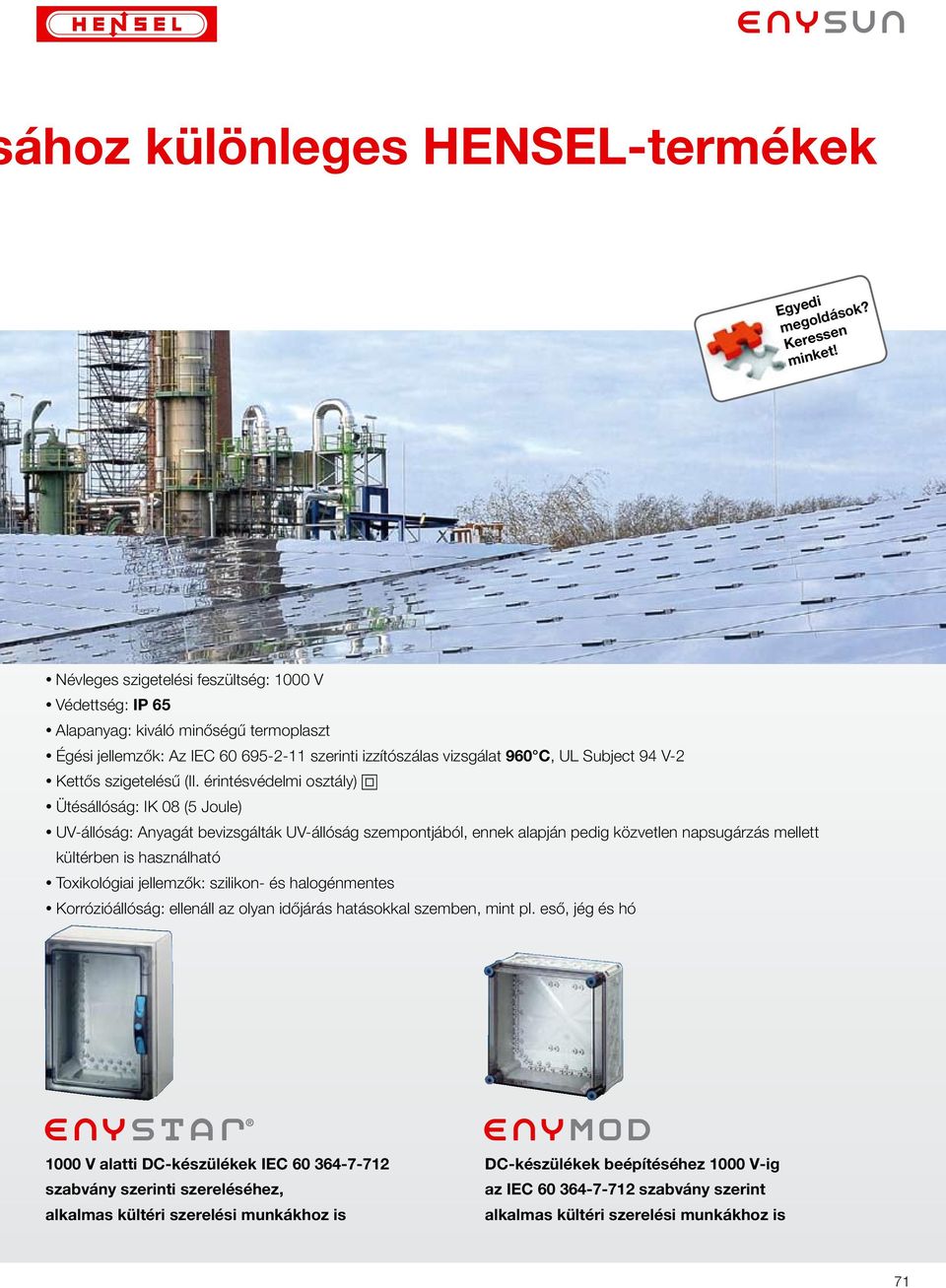

7 ához különleges HENSEL-termékek Egyedi megoldások? Keressen minket! Névleges szigetelési feszültség: 1000 V Védettség: IP 65 Alapanyag: kiváló minőségű termoplaszt Égési jellemzők: Az IEC szerinti izzítószálas vizsgálat 960 C, UL Subject 94 V-2 Kettős szigetelésű (II. érintésvédelmi osztály) Ütésállóság: IK 08 (5 Joule) UV-állóság: Anyagát bevizsgálták UV-állóság szempontjából, ennek alapján pedig közvetlen napsugárzás mellett kültérben is használható Toxikológiai jellemzők: szilikon- és halogénmentes Korrózióállóság: ellenáll az olyan időjárás hatásokkal szemben, mint pl. eső, jég és hó 1000 V alatti DC-készülékek IEC szabvány szerinti szereléséhez, alkalmas kültéri szerelési munkákhoz is DC-készülékek beépítéséhez 1000 V-ig az IEC szabvány szerint alkalmas kültéri szerelési munkákhoz is 71

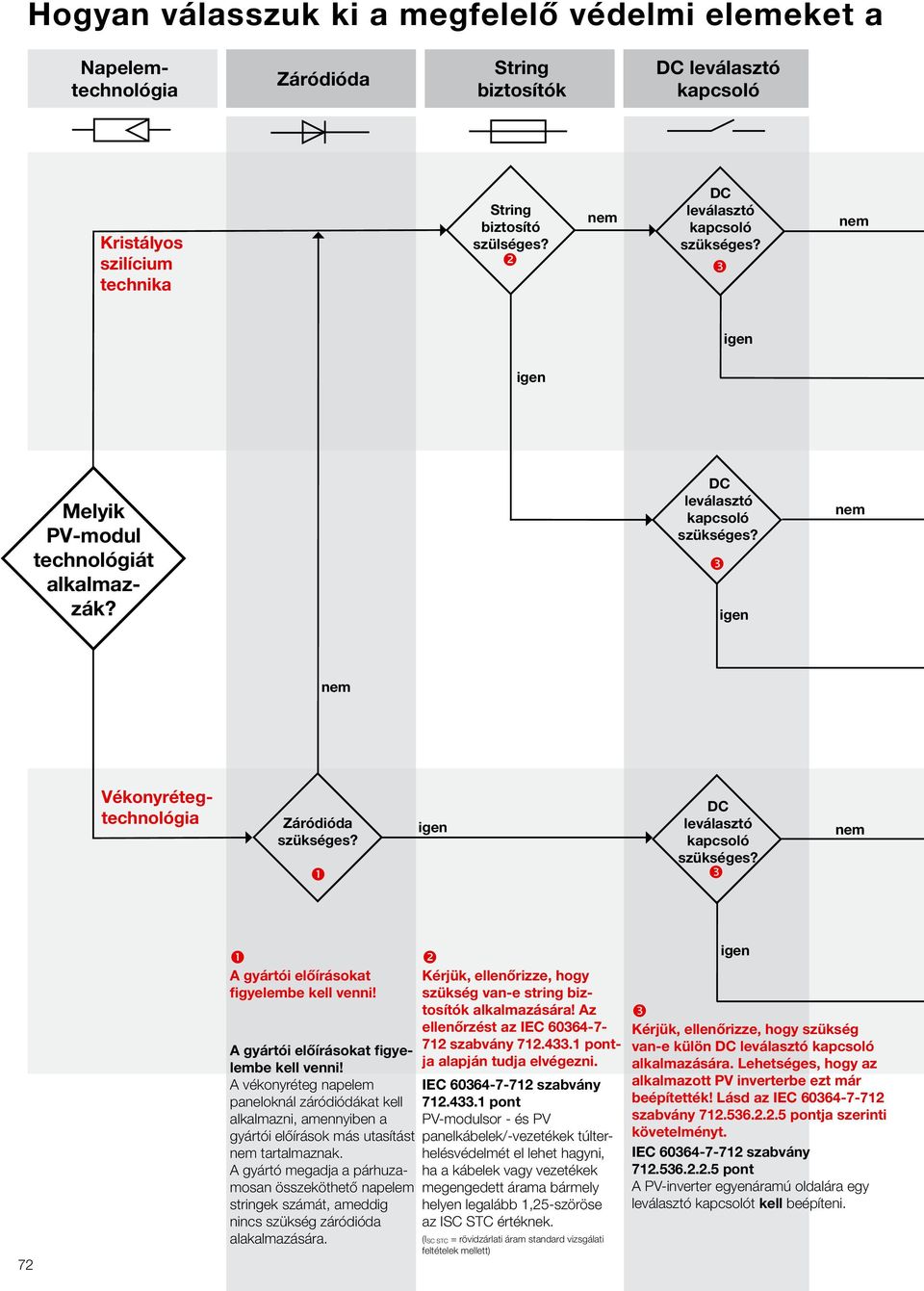

8 Hogyan válasszuk ki a megfelelő védelmi elemeket a Napelemtechnológia Záródióda String biztosítók DC leválasztó kapcsoló Kristályos szilícium technika String biztosító szülséges? nem DC leválasztó kapcsoló szükséges? nem igen igen Melyik PV-modul technológiát alkalmazzák? DC leválasztó kapcsoló szükséges? igen nem nem Vékonyrétegtechnológia Záródióda szükséges? igen DC leválasztó kapcsoló szükséges? nem 72 A gyártói előírásokat figyelembe kell venni! A gyártói előírásokat figyelembe kell venni! A vékonyréteg napelem paneloknál záródiódákat kell alkalmazni, amennyiben a gyártói előírások más utasítást nem tartalmaznak. A gyártó megadja a párhuzamosan összeköthető napelem stringek számát, ameddig nincs szükség záródióda alakalmazására. Kérjük, ellenőrizze, hogy szükség van-e string biztosítók alkalmazására! Az ellenőrzést az IEC szabvány pontja alapján tudja elvégezni. IEC szabvány pont PV-modulsor - és PV panelkábelek/-vezetékek túlterhelésvédelmét el lehet hagyni, ha a kábelek vagy vezetékek megengedett árama bármely helyen legalább 1,25-szöröse az ISC STC értéknek. (ISC STC = rövidzárlati áram standard vizsgálati feltételek mellett) igen Kérjük, ellenőrizze, hogy szükség van-e külön DC leválasztó kapcsoló alkalmazására. Lehetséges, hogy az alkalmazott PV inverterbe ezt már beépítették! Lásd az IEC szabvány pontja szerinti követelményt. IEC szabvány pont A PV-inverter egyenáramú oldalára egy leválasztó kapcsolót kell beépíteni.

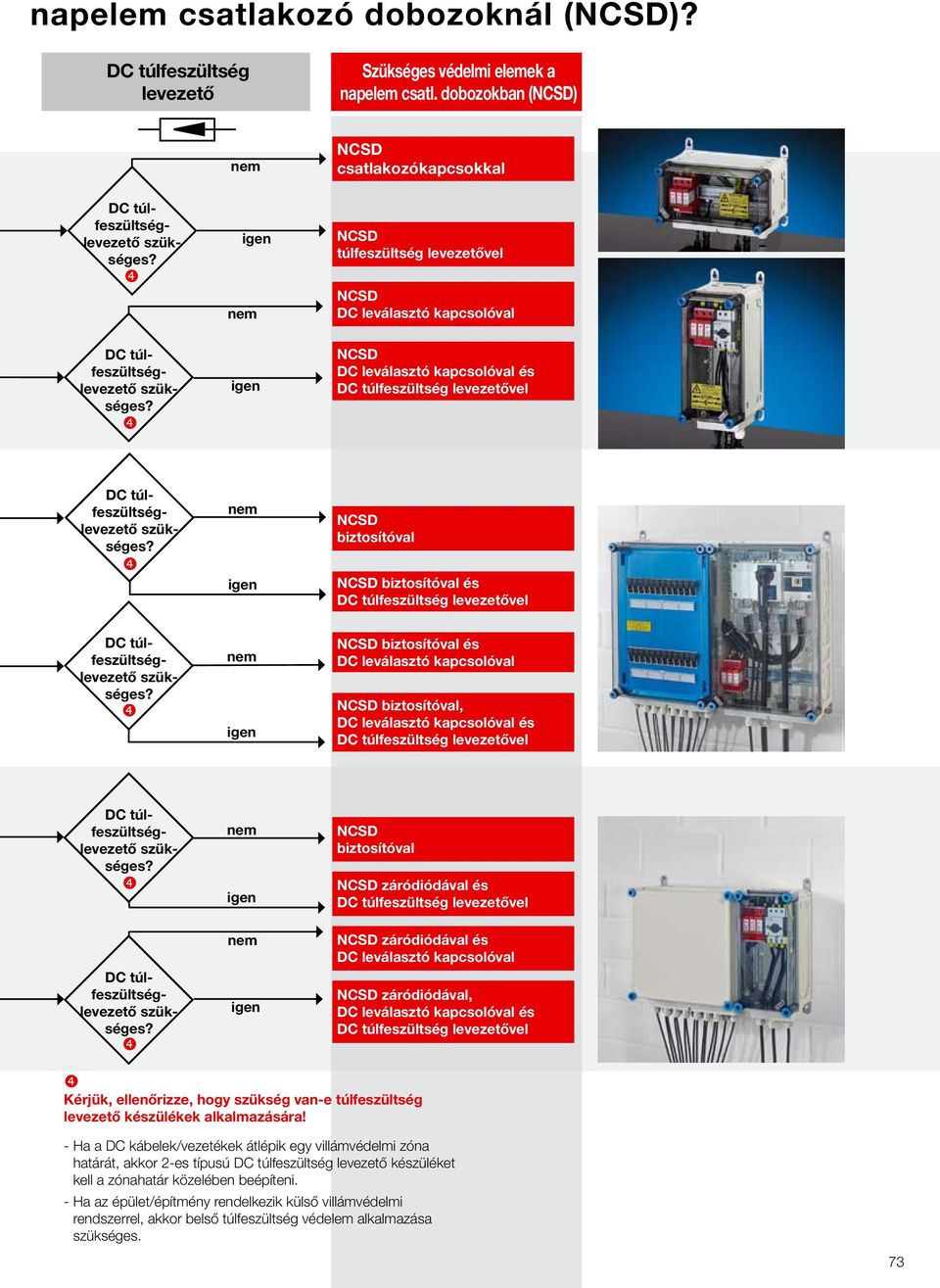

9 napelem csatlakozó dobozoknál (NCSD)? DC túlfeszültség levezető Szükséges védelmi elemek a napelem csatl. dobozokban (NCSD) nem NCSD csatlakozókapcsokkal DC túlfeszültséglevezető szükséges? igen nem NCSD túlfeszültség levezetővel NCSD DC leválasztó kapcsolóval DC túlfeszültséglevezető szükséges? igen NCSD DC leválasztó kapcsolóval és DC túlfeszültség levezetővel DC túlfeszültséglevezető szükséges? nem igen NCSD biztosítóval NCSD biztosítóval és DC túlfeszültség levezetővel DC túlfeszültséglevezető szükséges? nem igen NCSD biztosítóval és DC leválasztó kapcsolóval NCSD biztosítóval, DC leválasztó kapcsolóval és DC túlfeszültség levezetővel DC túlfeszültséglevezető szükséges? DC túlfeszültséglevezető szükséges? nem igen nem igen NCSD biztosítóval NCSD záródiódával és DC túlfeszültség levezetővel NCSD záródiódával és DC leválasztó kapcsolóval NCSD záródiódával, DC leválasztó kapcsolóval és DC túlfeszültség levezetővel Kérjük, ellenőrizze, hogy szükség van-e túlfeszültség levezető készülékek alkalmazására! - Ha a DC kábelek/vezetékek átlépik egy villámvédelmi zóna határát, akkor 2-es típusú DC túlfeszültség levezető készüléket kell a zónahatár közelében beépíteni. - Ha az épület/építmény rendelkezik külső villámvédelmi rendszerrel, akkor belső túlfeszültség védelem alkalmazása szükséges. 73

10 Napelem csatlakozó dobozok Védettség: IP 65. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. Napelemes vezetékágankénti áram: DC 30 A max. Névleges feszültség: DC 1000 V (U OC STC). Èrintésvédelmi osztály: II. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Készre szerelt. A falra és oszlopra való szerelést szolgáló, nemesacélból készült rögzítőelemmel. Átlátszó ajtóval. Névleges áramerősség: DC 30 A. Dugós csatlakozások kompatibilis MC4. KV PV x napelemes vezetékág 1 x DC túlfeszültség-levezető 2-es típus csatlakozó vezetékek hossza: kimenet 2 x 500 mm kapocstartomány PE: 1,5-16 mm², Cu KV PV x napelemes vezetékág 1 x DC túlfeszültség-levezető 2-es típus 1 x AC túlfeszültség-levezető 2-es típus csatlakozó vezetékek hossza: kimenet 2 x 500 mm 2 kapocs L/N/PE-nként 6 mm², Cu KV PV x napelemes vezetékág 1 x DC leválasztó kapcsoló alkalmazási kategória: DC-21 A csatlakozó vezetékek hossza: kimenet 2 x 500 mm 126x205x111 mm 200x210x111 mm 126x205x111 mm Napelem csatlakozó dobozok Napelemes vezetékágankénti áram: DC 30 A. Névleges feszültség: DC 1000 V (U OC STC). Érintésvédelmi osztály: II. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Készre szerelt. Nemesacélból készült felerősítő fülekkel. Névleges áramerősség: DC 30 A. Kapocstartomány PE: 1,5-16 mm², Cu. Fedélzárás szerszámmal. Dugós csatlakozások kompatibilis MC4. Mi PV x napelemes vezetékág 2 x inverter bemenet 2 x DC túlfeszültség-levezető Mi PV x napelemes vezetékág 3 x inverter bemenet 3 x DC túlfeszültség-levezető 300x300x170 mm 300x300x170 mm Napelem csatlakozó dobozok Napelemes vezetékágankénti áram: DC 30 A. Névleges feszültség: DC 1000 V (U OC STC). Érintésvédelmi osztály: II. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Készre szerelt. Nemesacélból készült felerősítő fülekkel. Névleges áramerősség: DC 30 A. Használati kategória: DC-21 A. Kapocstartomány PE: 1,5-16 mm², Cu. Fedélzárás szerszámmal. Dugós csatlakozások kompatibilis MC4. Mi PV x napelemes vezetékág 1 x DC túlfeszültség-levezető 2-es típus 1 x DC leválasztó kapcsoló Mi PV x napelemes vezetékág 2 x inverter bemenet 2 x DC túlfeszültség-levezető 2-es típus 2 x DC leválasztó kapcsoló Mi PV x napelemes vezetékág 3 x inverter bemenet 3 x DC túlfeszültség-levezető 2-es típus 3 x DC leválasztó kapcsoló 150x300x170 mm 300x300x170 mm 300x300x170 mm Napelem csatlakozó dobozok Napelemes vezetékágankénti áram: DC 15 A. Névleges feszültség: DC 1000 V (U OC STC). Érintésvédelmi osztály: II. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Készre szerelt. Nemesacélból készült felerősítő fülekkel. Névleges áramerősség: DC 30 A. Használati kategória: DC-21 A. Kapocstartomány PE: 1,5-16 mm², Cu. Fedélzárás szerszámmal. Dugós csatlakozások kompatibilis MC4. Mi PV x napelemes vezetékág 1 x DC túlfeszültség-levezető Mi PV x napelemes vezetékág 2 x inverter bemenet 2 x DC túlfeszültség-levezető Mi PV x napelemes vezetékág 3 x inverter bemenet 3 x DC túlfeszültség-levezető 300x150x170 mm 300x150x170 mm 300x150x170 mm Napelem csatlakozó dobozok Napelemes vezetékágankénti áram: DC 15 A. Névleges feszültség: DC 1000 V (U OC STC). Érintésvédelmi osztály: II. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Készre szerelt. Nemesacélból készült felerősítő fülekkel. Névleges áramerősség: DC 30 A. Kapocstartomány PE: 1,5-16 mm², Cu. Fedélzárás szerszámmal. Dugós csatlakozások kompatibilis MC4. Mi PV x napelemes vezetékág 1 x DC túlfeszültség-levezető 2-es típus 1 x DC leválasztó kapcsoló Mi PV x napelemes vezetékág 2 x inverter bemenet 2 x DC túlfeszültség-levezető 2-es típus 2 x DC leválasztó kapcsoló Mi PV x napelemes vezetékág 3 x inverter bemenet 3 x DC túlfeszültség-levezető 2-es típus 3 x DC leválasztó kapcsoló 150x300x170 mm 300x300x170 mm 300x300x170 mm Mi PV x napelemes vezetékág 1 x DC túlfeszültség-levezető 300x150x170 mm 74 További információ a oldalon

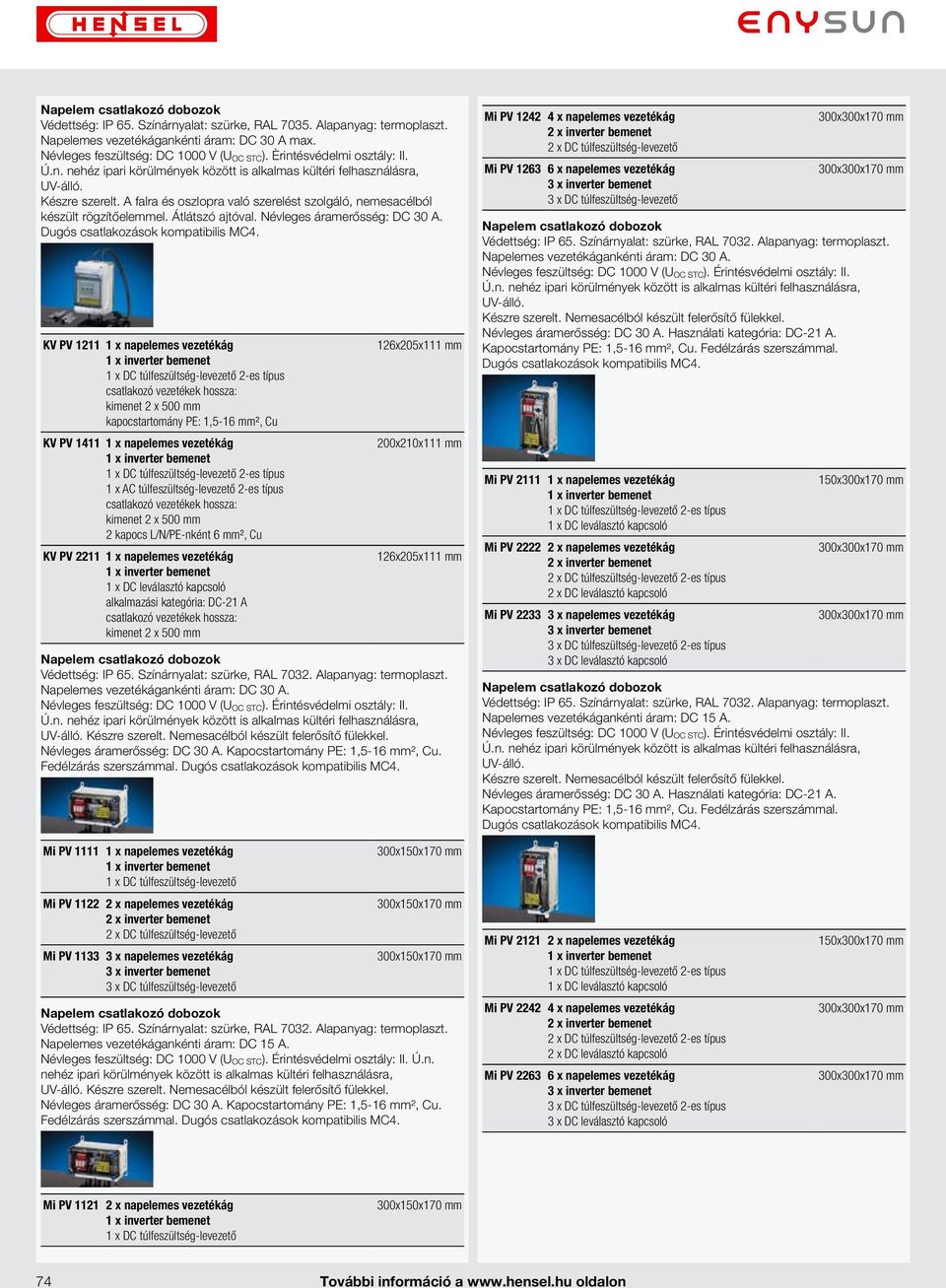

11 Napelem csatlakozó dobozok string biztosítókkal és DC leválasztó kapcsolóval Napelemes vezetékágankénti áram DC 10 A max. Névleges feszültség: DC 1000 V (U OC STC). Érintésvédelmi osztály: II. Alkalmas a szabadban történő járulékos védelem nélküli telepítésre, UV-álló. Készre szerelt. Nemesacélból készült felerősítő fülekkel. Fedélzárás szerszámmal. Mellékelt kábelbevezetőkkel. Napelem csatlakozó dobozok záródiódával és DC leválasztó kapcsolóval Napelemes vezetékágankénti áram DC 1,5 A max. Névleges feszültség: DC 1000 V (U OC STC). Érintésvédelmi osztály: II. Alkalmas a szabadban történő járulékos védelem nélküli telepítésre, UV-álló. Készre szerelt. Nemesacélból készült felerősítő fülekkel. Fedélzárás szerszámmal. Csatlakozás: mellékelt kábelbevezetőkkel. Mi PV x napelemes vezetékág 12 olvadóbiztosítós szakaszoló kapcsoló, + és - csatlakozás 1,5-16 mm² 1 DC leválasztó kapcsoló névleges áramerősség: DC 125 A csatlakozás M 10 (max. 1 x 120 mm² pólusonként) Mi PV x napelemes vezetékág 12 olvadóbiztosítós szakaszoló kapcsoló, + és - csatlakozás 1,5-16 mm² 1 DC túlfeszültség-levezető Typ 2 kapocstartomány PE: 1,5-35 mm², Cu 1 DC túlfeszültség-levezető névleges áramerősség: DC 125 A csatlakozás M 10 (max. 1 x 120 mm² pólusonként) Mi PV x napelemes vezetékág 24 olvadóbiztosítós szakaszoló kapcsoló, + és - csatlakozás 1,5-16 mm² 1 DC leválasztó kapcsoló névleges áramerősség: DC 250 A csatlakozás M 10 (max. 1 x 120 mm² pólusonként) Mi PV x napelemes vezetékág 24 olvadóbiztosítós szakaszoló kapcsoló, + és - csatlakozás 1,5-16 mm² 1 DC túlfeszültség-levezető Typ 2 kapocstartomány PE: 1,5-35 mm², Cu 1 DC túlfeszültség-levezető névleges áramerősség: DC 250 A csatlakozás M 10 (max. 1 x 120 mm² pólusonként) 600x475x170 mm 600x475x170 mm 900x475x170 mm 900x475x170 mm Mi PV x napelemes vezetékág 12 záródióda + és 12 sorkapocs - csatlakozás 1,5-6 mm² 1 DC leválasztó kapcsoló névleges áramerősség: DC 30 A alkalmazási kategória: DC-21A* csatlakozás 1,5-6 mm² * Alkalmazási kategória leválasztó kapcsolóknál: DC-21 A = Ohmos terhelés kapcsolása Mi PV x napelemes vezetékág 12 záródióda + és 12 sorkapocs - csatlakozás 1,5-6 mm² 1 DC túlfeszültség-levezető Typ 2 kapocstartomány PE: 1,5-16 mm², Cu névleges áramerősség: DC 30 A alkalmazási kategória: DC-21A* csatlakozás 1,5-6 mm² * Alkalmazási kategória leválasztó kapcsolóknál: DC-21 A = Ohmos terhelés kapcsolása Mi PV x napelemes vezetékág 24 záródióda + és 24 sorkapocs - csatlakozás 1,5-6 mm² 1 DC leválasztó kapcsoló névleges áramerősség: DC 63 A alkalmazási kategória: DC-21A* csatlakozás 1,5-35 mm² * Alkalmazási kategória leválasztó kapcsolóknál: DC-21 A = Ohmos terhelés kapcsolása Mi PV x napelemes vezetékág 24 záródióda + és 24 sorkapocs - csatlakozás 1,5-6 mm² 1 DC túlfeszültség-levezető Typ 2 kapocstartomány PE: 1,5-16 mm², Cu névleges áramerősség: DC 63 A alkalmazási kategória: DC-21A* csatlakozás 1,5-35 mm² * Alkalmazási kategória leválasztó kapcsolóknál: DC-21 A = Ohmos terhelés kapcsolása 450x325x170 mm 450x325x170 mm 900x325x214 mm 900x325x214 mm További információ a oldalon 75

12 A napelemes elosztó berendezéseket más szempontok szerint kell méretezni. Miért szükségesek a napelemes berendezésekhez speciális megoldások? A napelemes berendezések kalkulációja, illetve méretezése jelentősen eltér a szokásos energiaátviteli hálózatokétól, mivel a beszerelt készülékeket tartós terhelés éri. Épület energiaelosztás (fogyasztói berendezés) Napelemes rendszer energiaelosztás A védelmi készülékek kiválasztása A vezetékek védelmét szolgáló védelmi készülékek kiválasztása és méretezése az áram, illetve a fogyasztó teljesítményének figyelembevételével. A vezetékek védelmét szolgáló védelmi készülékek kiválasztása és méretezése az áram, illetve az AC oldali fogyasztó teljesítményének figyelembevételével. Az egyidejűségi tényező figyelembe vétele A védelmi készülékek biztosítékként vagy hálózati védőkapcsolóként történő kiválasztása Az alacsony egyidejűségi tényező következtében az elosztót gyakran a fogyasztók száma alapján méretezik. A védelmi készülékek biztosítékként vagy hálózati védőkapcsolóként történő kiválasztása Napelemes berendezéseknél az egyidejűségi tényező 1! Ebből kifolyólag a nepelemes berendezések elosztóját másként, nem csak a fogyasztók száma alapján kell méretezni. Az egyidejűségi tényezőből és terhelésből eredő hő kihatása A fogyasztói berendezésekben a disszipált teljesítmény a bekapcsolt fogyasztóktól függően ingadozik. Alacsony átlagos hatásos disszipált teljesítmény. PV disszipált teljesítmény A folyamatosan egyenletesen magas terhelések magas átlagos disszipált teljesítményhez vezetnek az energia-előállítás fázisában. A disszipált teljesítményt ezért csökkenteni kell annyira, hogy a készülékekre meghatározott maximálisan megengedett hőmérséklet betartásra kerüljön. PV disszipált teljesítmény Ø hatásos disszipált teljesítmény Ø hatásos disszipált teljesítmény idő idő 76

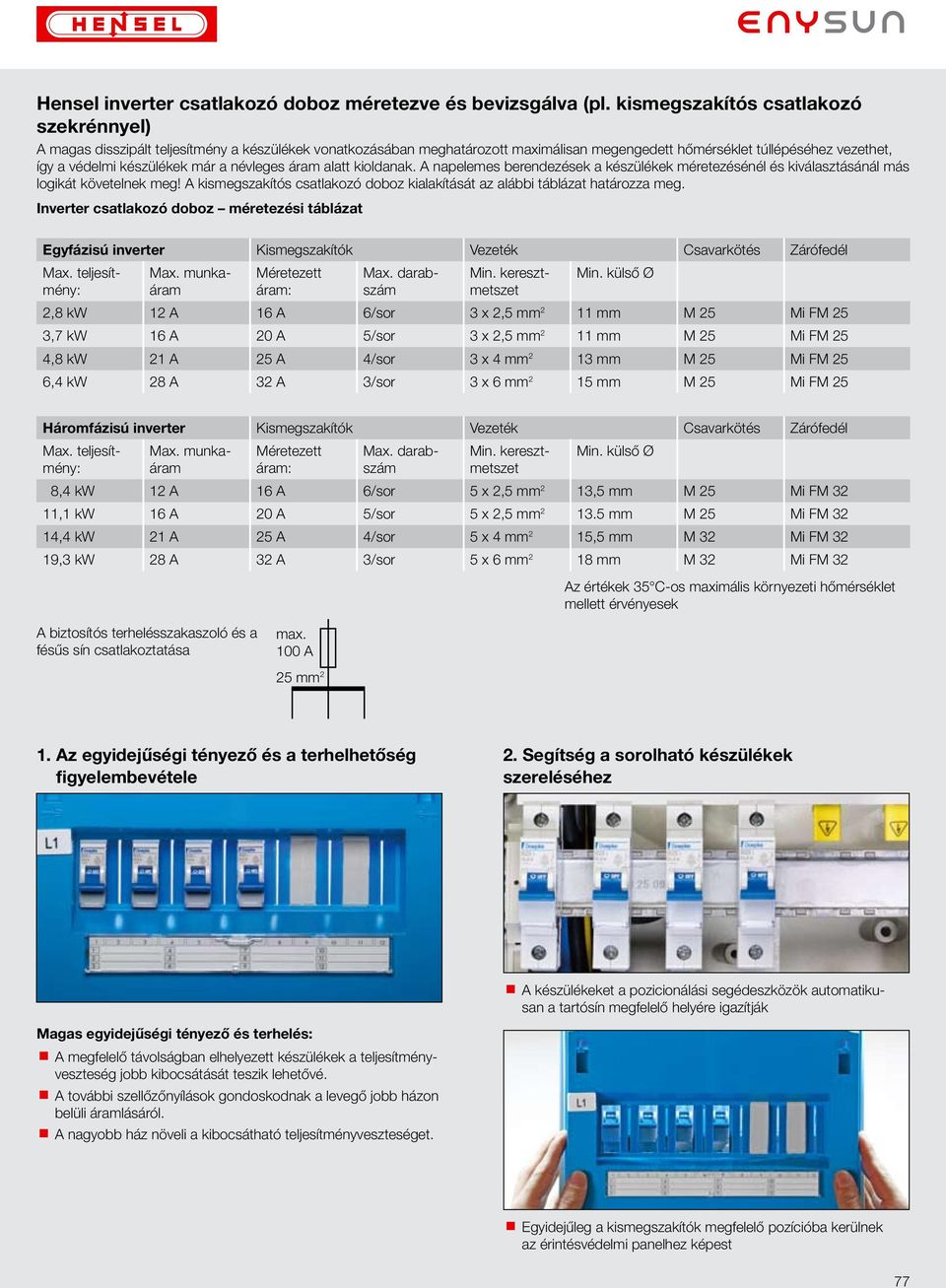

13 Hensel inverter csatlakozó doboz méretezve és bevizsgálva (pl. kismegszakítós csatlakozó szekrénnyel) A magas disszipált teljesítmény a készülékek vonatkozásában meghatározott maximálisan megengedett hőmérséklet túllépéséhez vezethet, így a védelmi készülékek már a névleges áram alatt kioldanak. A napelemes berendezések a készülékek méretezésénél és kiválasztásánál más logikát követelnek meg! A kismegszakítós csatlakozó doboz kialakítását az alábbi táblázat határozza meg. Inverter csatlakozó doboz méretezési táblázat Egyfázisú inverter Kismegszakítók Vezeték Csavarkötés Zárófedél Max. teljesítményáram Max. munka- Méretezett Max. darab- Min. kereszt- Min. külső Ø áram: szám metszet 2,8 kw 12 A 16 A 6/sor 3 x 2,5 mm 2 11 mm M 25 Mi FM 25 3,7 kw 16 A 20 A 5/sor 3 x 2,5 mm 2 11 mm M 25 Mi FM 25 4,8 kw 21 A 25 A 4/sor 3 x 4 mm 2 13 mm M 25 Mi FM 25 6,4 kw 28 A 32 A 3/sor 3 x 6 mm 2 15 mm M 25 Mi FM 25 Háromfázisú inverter Kismegszakítók Vezeték Csavarkötés Zárófedél Max. teljesítményáram Max. munka- Méretezett Max. darab- Min. kereszt- Min. külső Ø áram: szám metszet 8,4 kw 12 A 16 A 6/sor 5 x 2,5 mm 2 13,5 mm M 25 Mi FM 32 11,1 kw 16 A 20 A 5/sor 5 x 2,5 mm mm M 25 Mi FM 32 14,4 kw 21 A 25 A 4/sor 5 x 4 mm 2 15,5 mm M 32 Mi FM 32 19,3 kw 28 A 32 A 3/sor 5 x 6 mm 2 18 mm M 32 Mi FM 32 Az értékek 35 C-os maximális környezeti hőmérséklet mellett érvényesek A biztosítós terhelésszakaszoló és a fésűs sín csatlakoztatása max. 100 A 25 mm 2 1. Az egyidejűségi tényező és a terhelhetőség figyelembevétele 2. Segítség a sorolható készülékek szereléséhez A készülékeket a pozicionálási segédeszközök automatikusan a tartósín megfelelő helyére igazítják Magas egyidejűségi tényező és terhelés: A megfelelő távolságban elhelyezett készülékek a teljesítményveszteség jobb kibocsátását teszik lehetővé. A további szellőzőnyílások gondoskodnak a levegő jobb házon belüli áramlásáról. A nagyobb ház növeli a kibocsátható teljesítményveszteséget. Egyidejűleg a kismegszakítók megfelelő pozícióba kerülnek az érintésvédelmi panelhez képest 77

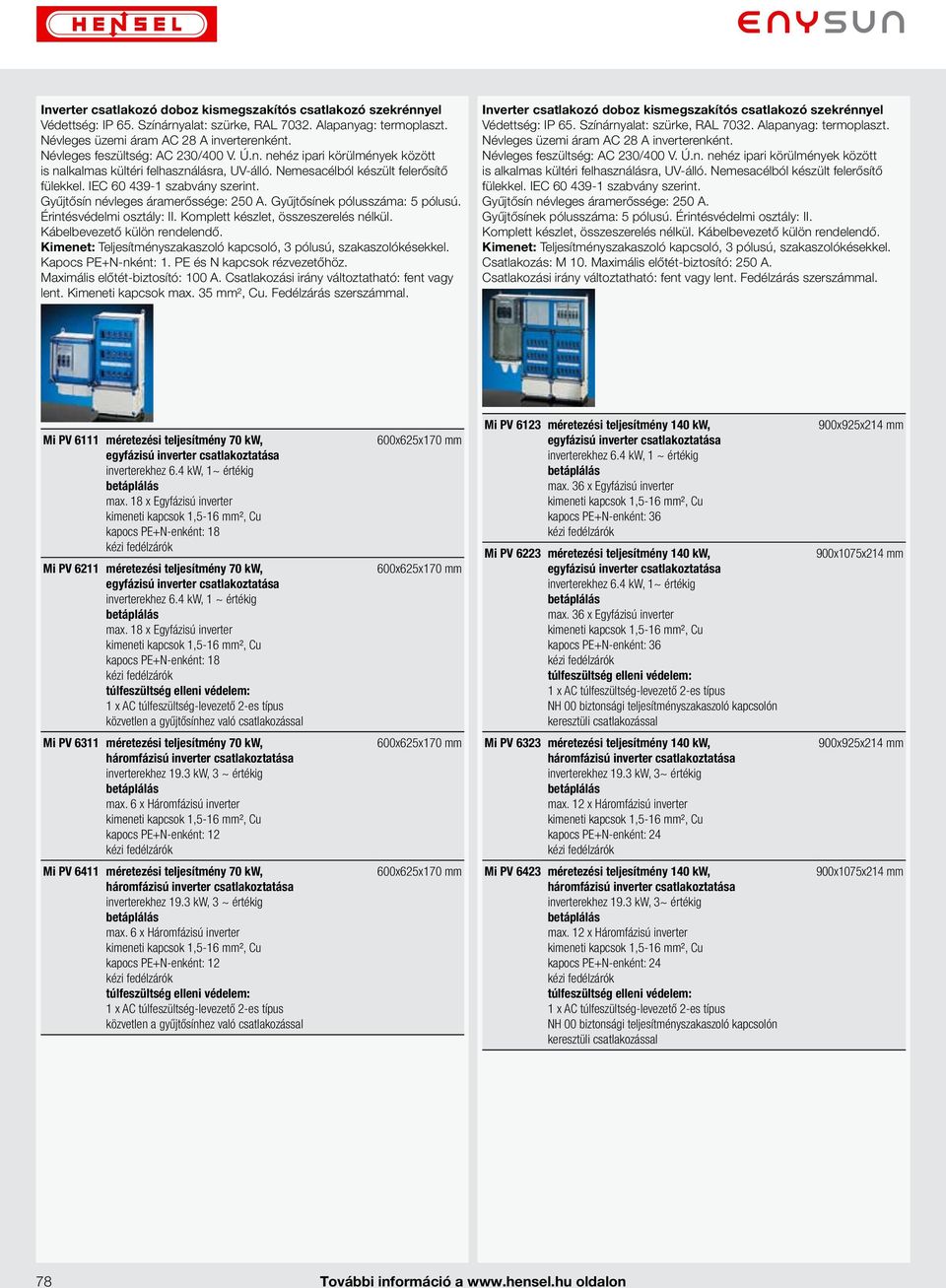

14 Inverter csatlakozó doboz kismegszakítós csatlakozó szekrénnyel Névleges üzemi áram AC 28 A inverterenként. Névleges feszültség: AC 230/400 V. Ú.n. nehéz ipari körülmények között is nalkalmas kültéri felhasználásra, UV-álló. Nemesacélból készült felerősítő fülekkel. IEC szabvány szerint. Gyűjtősín névleges áramerőssége: 250 A. Gyűjtősínek pólusszáma: 5 pólusú. Érintésvédelmi osztály: II. Komplett készlet, összeszerelés nélkül. Kábelbevezető külön rendelendő. Kimenet: Teljesítményszakaszoló kapcsoló, 3 pólusú, szakaszolókésekkel. Kapocs PE+N-nként: 1. PE és N kapcsok rézvezetőhöz. Maximális előtét-biztosító: 100 A. Csatlakozási irány változtatható: fent vagy lent. Kimeneti kapcsok max. 35 mm², Cu. Fedélzárás szerszámmal. Inverter csatlakozó doboz kismegszakítós csatlakozó szekrénnyel Névleges üzemi áram AC 28 A inverterenként. Névleges feszültség: AC 230/400 V. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Nemesacélból készült felerősítő fülekkel. IEC szabvány szerint. Gyűjtősín névleges áramerőssége: 250 A. Gyűjtősínek pólusszáma: 5 pólusú. Érintésvédelmi osztály: II. Komplett készlet, összeszerelés nélkül. Kábelbevezető külön rendelendő. Kimenet: Teljesítményszakaszoló kapcsoló, 3 pólusú, szakaszolókésekkel. Csatlakozás: M 10. Maximális előtét-biztosító: 250 A. Csatlakozási irány változtatható: fent vagy lent. Fedélzárás szerszámmal. Mi PV 6111 méretezési teljesítmény 70 kw, egyfázisú inverter csatlakoztatása inverterekhez 6.4 kw, 1~ értékig max. 18 x Egyfázisú inverter kapocs PE+N-enként: 18 Mi PV 6211 méretezési teljesítmény 70 kw, egyfázisú inverter csatlakoztatása inverterekhez 6.4 kw, 1 ~ értékig max. 18 x Egyfázisú inverter kapocs PE+N-enként: 18 túlfeszültség elleni védelem: 1 x AC túlfeszültség-levezető 2-es típus közvetlen a gyűjtősínhez való csatlakozással Mi PV 6311 méretezési teljesítmény 70 kw, háromfázisú inverter csatlakoztatása inverterekhez 19.3 kw, 3 ~ értékig max. 6 x Háromfázisú inverter kapocs PE+N-enként: 12 Mi PV 6411 méretezési teljesítmény 70 kw, háromfázisú inverter csatlakoztatása inverterekhez 19.3 kw, 3 ~ értékig max. 6 x Háromfázisú inverter kapocs PE+N-enként: 12 túlfeszültség elleni védelem: 1 x AC túlfeszültség-levezető 2-es típus közvetlen a gyűjtősínhez való csatlakozással 600x625x170 mm 600x625x170 mm Mi PV 6123 méretezési teljesítmény 140 kw, egyfázisú inverter csatlakoztatása inverterekhez 6.4 kw, 1 ~ értékig max. 36 x Egyfázisú inverter kapocs PE+N-enként: 36 Mi PV 6223 méretezési teljesítmény 140 kw, egyfázisú inverter csatlakoztatása inverterekhez 6.4 kw, 1~ értékig max. 36 x Egyfázisú inverter kapocs PE+N-enként: 36 túlfeszültség elleni védelem: 1 x AC túlfeszültség-levezető 2-es típus NH 00 biztonsági teljesítményszakaszoló kapcsolón keresztüli csatlakozással Mi PV 6323 méretezési teljesítmény 140 kw, háromfázisú inverter csatlakoztatása inverterekhez 19.3 kw, 3~ értékig max. 12 x Háromfázisú inverter kapocs PE+N-enként: 24 Mi PV 6423 méretezési teljesítmény 140 kw, háromfázisú inverter csatlakoztatása inverterekhez 19.3 kw, 3~ értékig max. 12 x Háromfázisú inverter kapocs PE+N-enként: 24 túlfeszültség elleni védelem: 1 x AC túlfeszültség-levezető 2-es típus NH 00 biztonsági teljesítményszakaszoló kapcsolón keresztüli csatlakozással 900x925x214 mm 900x1075x214 mm 600x625x170 mm 900x925x214 mm 600x625x170 mm 900x1075x214 mm 78 További információ a oldalon

15 Inverter csatlakozó doboz 63A, D0 biztosítós csatlakozó szekrénnyel Névleges üzemi áram AC 30 A inverterenként. Névleges feszültség: AC 230/400 V. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Nemesacélból készült felerősítő fülekkel. IEC szabvány szerint. Gyűjtősín névleges áramerőssége: 250 A. Gyűjtősínek pólusszáma: 5 pólusú. Érintésvédelmi osztály: II. Komplett készlet, összeszerelés nélkül. Kábelbevezető külön rendelendő. Kimenet: Teljesítményszakaszoló kapcsoló, 3 pólusú, szakaszolókésekkel. kapocs PE+N-enként: 1. PE és N kapcsok rézvezetőhöz. Maximális előtét-biztosító: 125 A. Csatlakozási irány változtatható: fent vagy lent. Kimeneti kapcsok max. 35 mm², Cu. Fedélzárás szerszámmal. Inverter csatlakozó doboz 63A, D0 biztosítós csatlakozó szekrénnyel Védettség: IP 54, Színárnyalat: szürke, RAL Alapanyag: termoplaszt. Névleges üzemi áram AC 30 A inverterenként. Névleges feszültség: AC 230/400 V. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Nemesacélból készült felerősítő fülekkel. IEC szabvány szerint. Gyűjtősín névleges áramerőssége: 250 A. Gyűjtősínek pólusszáma: 5 pólusú. Érintésvédelmi osztály: II. Komplett készlet, összeszerelés nélkül. Kábelbevezető külön rendelendő. Kimenet: Teljesítményszakaszoló kapcsoló, 3 pólusú, szakaszolókésekkel. Csatlakozás: M 10. Maximális előtét-biztosító: 250 A. Csatlakozási irány változtatható: fent vagy lent. Fedélzárás szerszámmal. Mi PV 5112 méretezési teljesítmény 70 kw, egyfázisú inverter csatlakoztatása inverterekhez 7 kw, 1~ értékig 5 x 63 A, 3 pólusú D0 2, E 18, illesztőgyűrűs rendszer csatlakozó kapcsok 4-35 mm², Cu kapocs PE+N-enként: 15 kézi fedélzáró Mi PV 5212 méretezési teljesítmény 70 kw, egyfázisú inverter csatlakoztatása inverterekhez 7 kw, 1~ értékig 5 x 63 A, 3 pólusú D0 2, E 18, illesztőgyűrűs rendszer csatlakozó kapcsok 4-35 mm², Cu kapocs PE+N-enként: 15 túlfeszültség elleni védelem 1 x AC túlfeszültség-levezető 2-es típus közvetlen a gyűjtősínhez való csatlakozással Mi PV 5312 méretezési teljesítmény 70 kw, háromfázisú inverter csatlakoztatása inverterekhez 21 kw, 3~ értékig 5 x 63 A, 3 pólusú D0 2, E 18, illesztőgyűrűs rendszer csatlakozó kapcsok 4-35 mm², Cu kapocs PE+N-enként: 5 Mi PV 5412 méretezési teljesítmény 70 kw, háromfázisú inverter csatlakoztatása inverterekhez 21 kw, 3~ értékig 5 x 63 A, 3 pólusú D0 2, E 18, illesztőgyűrűs rendszer csatlakozó kapcsok 4-35 mm², Cu kapocs PE+N-enként: 5 kézi fedélzáró túlfeszültség elleni védelem 1 x AC túlfeszültség-levezető 2-es típus közvetlen a gyűjtősínhez való csatlakozással 600x475x170 mm 600x625x170 mm 600x380x170 mm 600x530x170 mm Mi PV 5124 méretezési teljesítmény 140 kw, egyfázisú inverter csatlakoztatása inverterekhez 7 kw, 1~ értékig 12 x 63 A, 3 pólusú D0 2, E 18, illesztőgyűrűs rendszer csatlakozó kapcsok 4-35 mm², Cu kapocs PE+N-enként: 36 Mi PV 5224 méretezési teljesítmény 140 kw, egyfázisú inverter csatlakoztatása inverterekhez 7 kw, 1~ értékig 11 x 63 A, 3 pólusú D0 2, E 18, illesztőgyűrűs rendszer csatlakozó kapcsok 4-35 mm², Cu kapocs PE+N-enként: 36 kézi fedélzáró túlfeszültség elleni védelem 1 x AC túlfeszültség-levezető 2-es típus neozed biztosítón keresztüli csatlakozással Mi PV 5324 méretezési teljesítmény 140 kw, háromfázisú inverter csatlakoztatása inverterekhez 21 kw, 3~ értékig 12 x 63 A, 3 pólusú D0 2, E 18, illesztőgyűrűs rendszer csatlakozó kapcsok 4-35 mm², Cu kapocs PE+N-enként: 12 kézi fedélzáró Mi PV 5424 méretezési teljesítmény 140 kw, háromfázisú inverter csatlakoztatása inverterekhez 21 kw, 3~ értékig 11 x 63 A, 3 pólusú D0 2, E 18, illesztőgyűrűs rendszer csatlakozó kapcsok 4-35 mm², Cu kapocs PE+N-enként: 12 kézi fedélzáró túlfeszültség elleni védelem 1 x AC túlfeszültség-levezető 2-es típus neozed biztosítón keresztüli csatlakozással 900x735x214 mm 900x885x214 mm 900x735x214 mm 900x885x214 mm További információ a oldalon 79

16 Inverter csatlakozó doboz biztosítós terhelésszakaszolóval 63 A, D02 csatlakozó szekrénnyel Védettség: IP 54, Színárnyalat: szürke, RAL Alapanyag: termoplaszt. Névleges üzemi áram AC 48 A inverterenként. Névleges feszültség: AC 230/400 V. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Nemesacélból készült felerősítő fülekkel. IEC szabvány szerint. Gyűjtősín névleges áramerőssége: 250 A. Gyűjtősínek pólusszáma: 5 pólusú. Érintésvédelmi osztály: II. Komplett készlet, összeszerelés nélkül. Kábelbevezető külön rendelendő. Kimenet Teljesítményszakaszoló kapcsoló, 3 pólusú, szakaszolókésekkel. Csatlakozás: M 10. Maximális előtét-biztosító: 250 A. Csatlakozási irány változtatható: fent vagy lent. Kézi fedélzárók. Napelemes kapocsszekrények Színárnyalat: szürke, RAL Alapanyag: termoplaszt. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Érintésvédelmi osztály: II. Készre szerelt. Faltömítéssel. 100 A vezetékezéssel a PE+N kapcsok és a gyűjtősín között. Kábelek bevezetéséhez a zárófedél külön rendelendő. Mi PV 5511 kapcsok / PE+N 12 x 1,5-16 mm², Cu 1 x 4-35 mm², Cu 300x150x170 mm Mi PV 5123 méretezési teljesítmény 140 kw, egyfázisú inverter csatlakoztatása inverterekhez 11 kw, 1~ értékig 6 x 63 A, 3 pólusú D0 2, E 18, 1 vagy 3 pólussal kapcsoló kapocs PE+N-enként: 18 Mi PV 5223 méretezési teljesítmény 140 kw, egyfázisú inverter csatlakoztatása inverterekhez 11 kw, 1~ értékig 6 x 63 A, 3 pólusú D0 2, E 18, 1 vagy 3 pólussal kapcsoló kapocs PE+N-enként: 18 kézi fedélzáró túlfeszültség elleni védelem: 1 x AC túlfeszültség-levezető 2-es típus neozed biztosítón keresztüli csatlakozással Mi PV 5323 méretezési teljesítmény 140 kw, háromfázisú inverter csatlakoztatása inverterekhez 33 kw, 3~ értékig 6 x 63 A, 3 pólusú D0 2, E 18, 1 vagy 3 pólussal kapcsoló kapocs PE+N-enként: 6 kézi fedélzáró Mi PV 5423 méretezési teljesítmény 140 kw, háromfázisú inverter csatlakoztatása inverterekhez 33 kw, 3~ értékig 6 x 63 A, 3 pólusú D0 2, E 18, 1 vagy 3 pólussal kapcsoló kapocs PE+N-enként: 6 kézi fedélzáró túlfeszültség elleni védelem: 1 x AC túlfeszültség-levezető 2-es típus neozed biztosítón keresztüli csatlakozással 900x700x214 mm 900x850x214 mm 900x700x214 mm 900x850x214 mm Túlfeszültséglevezető szekrények Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Érintésvédelmi osztály: II. Készre szerelt. Faltömítéssel. Konfekcionált csatlakozó-vezetékekkel. Takarósávokkal készülék nyílásokhoz. 1 moduláris AC túlfeszültség-levezető 2-es típus. 5 vezetős hálózathoz (TN-S vagy TT). Névleges feszültség: AC 230/400 V. Biztonsági szint < 1,0 kv. Meghibásodás kijelzése piros jelöléssel. Csatlakozás: 70 kw napelemes inverter gyűjtőnél levezető közvetlen a gyűjtősínnél. A gyűjtősínhez való közvetlen csatlakozást biztosító kapcsok külön rendelendők. 140 kw napelemes inverter gyűjtőnél Neozed biztosítón vagy NH 00 teljesítményszakaszoló kapcsolón keresztül. Mi PV x150x170 mm Kismegszakító szekrények Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló Érintésvédelmi osztály: II. 18 osztásegység: 3 x 6 x 18 mm, 3 soros. DIN szerinti sorolható készülékek beépítéséhez. PE- és N kapcsok nélkül. A hálózati védőkapcsolók tartozékai és a zárófedél kiválasztása a WR gyűjtő méretezési táblázat szerint. Takarósávokkal a készülék nyílásokhoz. Mi PV x450x170 mm Biztosítós dobozok 63 A, D02 biztosítékokkal ellátott teljesítményszakaszoló kapcsolókkal Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. Érintésvédelmi osztály: II. 3 x 63 A, 3 pólusú D0 2, E vagy 3 pólussal kapcsoló. Kimeneti kapcsok 1,5-16 mm², Cu. Névleges feszültség: AC 400 V. Gyűjtősín névleges áramerőssége: 250 A. Gyűjtősínek pólusszáma: 5 pólusú. Kézi fedélzárók. Az Mi SV 25 gyűjtősín összekötőkkel való kombinációja külön rendelendő. Mi PV x300x170 mm 80 További információ a oldalon

17 Üres szekrények Fedélzárás szerszámmal. Külön kell megrendelni a tartósíneket, szerelőlapokat, valamint a fedeleket. Mi es szekrényméret szürke fedéllel max. beépítési mélység beépített szerelőlappal 146 mm, beépített tartósínnel 135 mm 300x150x170 mm Biztosítós dobozok 63 A-es Neozed biztosítóaljzatokkal Kézi fedélzárók. Gyűjtősínre szerelt. 5 pólusú. Max. 16 mm²-es PE- és N- kapcsokkal. Réz vezetékhez. N-vezetők megnövelt áramvezető képességgel. 5 x 63 A, 3 pólusú, D0 2, E 18. Illesztőgyűrűs rendszer. Csatlakozó kapcsok 4-35 mm², Cu. Kimeneti kapcsok 1,5-16 mm². 5 Kapcsok / PE+N. Névleges feszültség: AC 400 V. Az Mi SV 25 gyűjtősín összekötőkkel való kombinációja külön rendelendő. KF PV 0600 a doboz oldala max. M 50 es kábelbevezetéshez használható beépítési szélesség: 230 mm beépítési magasság: 180 mm max. beépítési mélység: 95 mm KF PV 0700 a doboz oldala max. M 50 es kábelbevezetéshez használható beépítési szélesség: 280 mm beépítési magasság: 180 mm max. beépítési mélység: 88 mm 210x260x117 mm 310x210x117 mm Kismegszakító szekrények védett házak napelemes berendezésekhez max. AC 690 V / DC 1000 V Védettség: IP 65. Színárnyalat: szürke, RAL Alapanyag: termoplaszt. Ú.n. nehéz ipari körülmények között is alkalmas kültéri felhasználásra, UV-álló. 35 mm-es kalapprofilú. DIN tartósínre pattintható készülékek beépítéséhez. Kábelbevezető burkolattal. Kitörhető készüléknyílás. Àtlátszó, plombálható csapófedél. Mi gyűjtősín névleges áramerőssége 250 A 300x300x170 mm KV PC ,5 osztásegység: 1 x 4,5 x 18 mm 1 soros KV PC osztásegység: 1 x 9 x 18 mm 1 soros 126x228x111 mm 200x238x111 mm Üres szekrények halogénmentes és időjárásálló Kikönnyítés nélküli oldalfalak Védettség: IP 66. Színárnyalat: fekete, RAL Alapanyag: termoplaszt. Védett dobozok napelemes berendezésekhez max. AC 690 V / DC 1000 V. Beépíthető zárak 3 9 osztásegységes kiselosztókhoz. Profilcilinderrel. 2 db kulccsal. KV ES 3 Kábelbevezető burkolatok KF PV 0100 a doboz oldala max. M 20 as kábelbevezetéshez használható beépítési szélesség: 59 mm beépítési magasság: 66 mm max. beépítési mélység: 37 mm KF PV 0200 a doboz oldala max. M 20 as kábelbevezetéshez használható beépítési szélesség: 69 mm beépítési magasság: 76 mm max. beépítési mélység: 42 mm KF PV 0300 a doboz oldala max. M 32 es kábelbevezetéshez használható beépítési szélesség: 114 mm beépítési magasság: 94 mm max. beépítési mélység: 52 mm KF PV 0400 a doboz oldala max. M 32 es kábelbevezetéshez használható beépítési szélesség: 141 mm beépítési magasság: 99 mm max. beépítési mélység: 64 mm KF PV 0500 a doboz oldala max. M 40 es kábelbevezetéshez használható beépítési szélesség: 173 mm beépítési magasság: 133 mm max. beépítési mélység: 79 mm 88x88x53 mm 98x98x58 mm 139x119x70 mm 167x125x82 mm 200x160x98 mm KV EB 04 KV EB 09 4,5 osztásegységes kiselosztókhoz pótalkatrész (kiselosztónként 1 db kábelbevezető burkolat ingyenes tartozék) 9 osztásegységes kiselosztókhoz KV 9325, KV 9363 számára pótalkatrész (kiselosztónként 1 db kábelbevezető burkolat ingyenes tartozék) Rögzítőlemez A falra, csőre és oszlopra való rögzítéshez. Szerelőkészlet, amely rögzítőlemezből, rögzítő hevederekből és csavarokból áll. Minimális oszlopátmérő 40 mm. KV BP 04 KV BP 09 kívül elhelyezkedő házrögzítéshez KV xx04 és KV PC xx04 esetén kívül elhelyezkedő házrögzítéshez KV xx09 és KV PC xx09 esetén További információ a oldalon 81

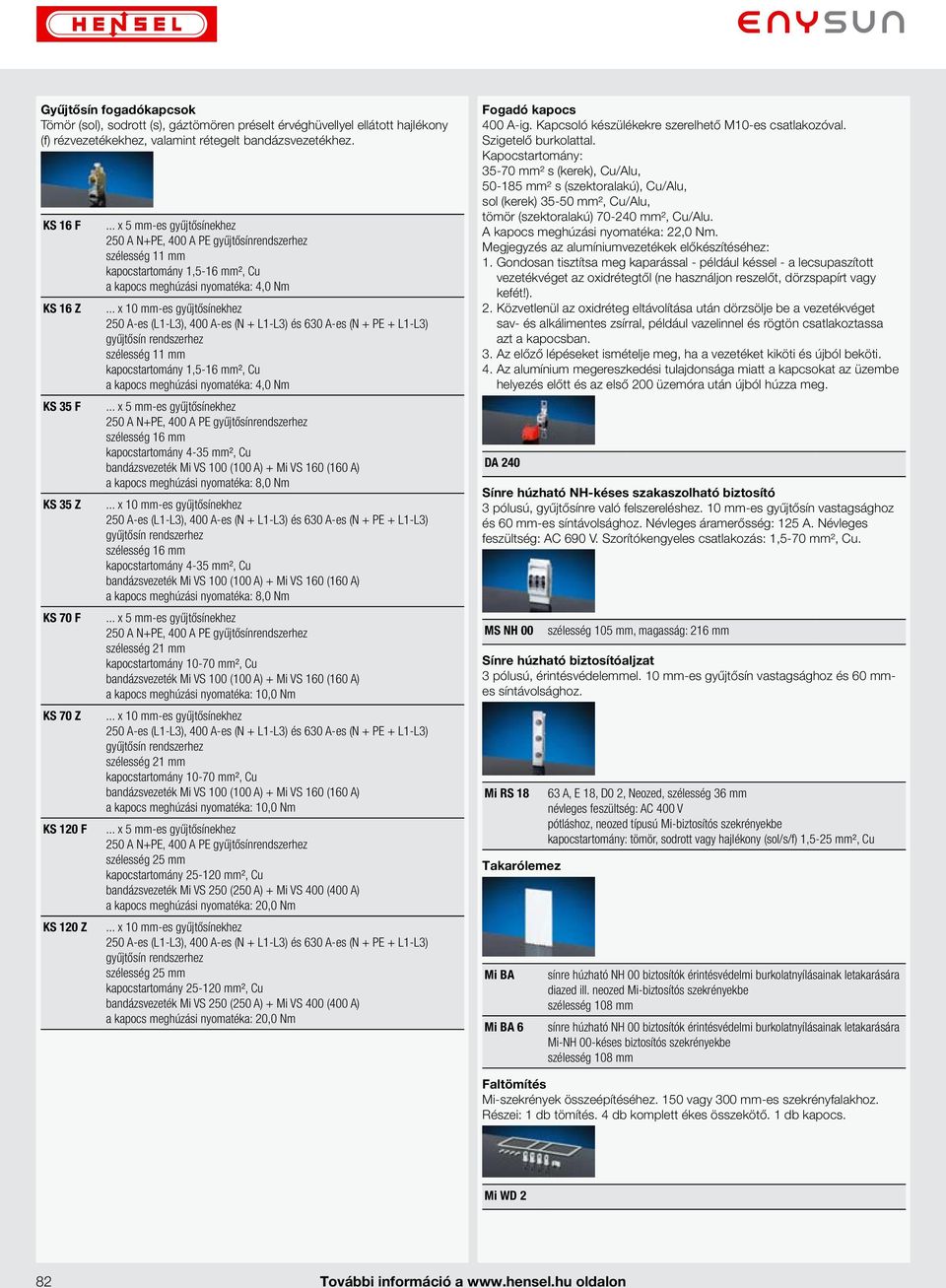

18 Gyűjtősín fogadókapcsok Tömör (sol), sodrott (s), gáztömören préselt érvéghüvellyel ellátott hajlékony (f) rézvezetékekhez, valamint rétegelt bandázsvezetékhez. KS 16 F KS 16 Z KS 35 F KS 35 Z KS 70 F KS 70 Z KS 120 F KS 120 Z... x 5 mm-es gyűjtősínekhez 250 A N+PE, 400 A PE gyűjtősínrendszerhez szélesség 11 mm kapocstartomány 1,5-16 mm², Cu a kapocs meghúzási nyomatéka: 4,0 Nm... x 10 mm-es gyűjtősínekhez 250 A-es (L1-L3), 400 A-es (N + L1-L3) és 630 A-es (N + PE + L1-L3) gyűjtősín rendszerhez szélesség 11 mm kapocstartomány 1,5-16 mm², Cu a kapocs meghúzási nyomatéka: 4,0 Nm... x 5 mm-es gyűjtősínekhez 250 A N+PE, 400 A PE gyűjtősínrendszerhez szélesség 16 mm kapocstartomány 4-35 mm², Cu bandázsvezeték Mi VS 100 (100 A) + Mi VS 160 (160 A) a kapocs meghúzási nyomatéka: 8,0 Nm... x 10 mm-es gyűjtősínekhez 250 A-es (L1-L3), 400 A-es (N + L1-L3) és 630 A-es (N + PE + L1-L3) gyűjtősín rendszerhez szélesség 16 mm kapocstartomány 4-35 mm², Cu bandázsvezeték Mi VS 100 (100 A) + Mi VS 160 (160 A) a kapocs meghúzási nyomatéka: 8,0 Nm... x 5 mm-es gyűjtősínekhez 250 A N+PE, 400 A PE gyűjtősínrendszerhez szélesség 21 mm kapocstartomány mm², Cu bandázsvezeték Mi VS 100 (100 A) + Mi VS 160 (160 A) a kapocs meghúzási nyomatéka: 10,0 Nm... x 10 mm-es gyűjtősínekhez 250 A-es (L1-L3), 400 A-es (N + L1-L3) és 630 A-es (N + PE + L1-L3) gyűjtősín rendszerhez szélesség 21 mm kapocstartomány mm², Cu bandázsvezeték Mi VS 100 (100 A) + Mi VS 160 (160 A) a kapocs meghúzási nyomatéka: 10,0 Nm... x 5 mm-es gyűjtősínekhez 250 A N+PE, 400 A PE gyűjtősínrendszerhez szélesség 25 mm kapocstartomány mm², Cu bandázsvezeték Mi VS 250 (250 A) + Mi VS 400 (400 A) a kapocs meghúzási nyomatéka: 20,0 Nm... x 10 mm-es gyűjtősínekhez 250 A-es (L1-L3), 400 A-es (N + L1-L3) és 630 A-es (N + PE + L1-L3) gyűjtősín rendszerhez szélesség 25 mm kapocstartomány mm², Cu bandázsvezeték Mi VS 250 (250 A) + Mi VS 400 (400 A) a kapocs meghúzási nyomatéka: 20,0 Nm Fogadó kapocs 400 A-ig. Kapcsoló készülékekre szerelhető M10-es csatlakozóval. Szigetelő burkolattal. Kapocstartomány: mm² s (kerek), Cu/Alu, mm² s (szektoralakú), Cu/Alu, sol (kerek) mm², Cu/Alu, tömör (szektoralakú) mm², Cu/Alu. A kapocs meghúzási nyomatéka: 22,0 Nm. Megjegyzés az alumíniumvezetékek előkészítéséhez: 1. Gondosan tisztítsa meg kaparással - például késsel - a lecsupaszított vezetékvéget az oxidrétegtől (ne használjon reszelőt, dörzspapírt vagy kefét!). 2. Közvetlenül az oxidréteg eltávolítása után dörzsölje be a vezetékvéget sav- és alkálimentes zsírral, például vazelinnel és rögtön csatlakoztassa azt a kapocsban. 3. Az előző lépéseket ismételje meg, ha a vezetéket kiköti és újból beköti. 4. Az alumínium megereszkedési tulajdonsága miatt a kapcsokat az üzembe helyezés előtt és az első 200 üzemóra után újból húzza meg. DA 240 Sínre húzható NH-késes szakaszolható biztosító 3 pólusú, gyűjtősínre való felszereléshez. 10 mm-es gyűjtősín vastagsághoz és 60 mm-es síntávolsághoz. Névleges áramerősség: 125 A. Névleges feszültség: AC 690 V. Szorítókengyeles csatlakozás: 1,5-70 mm², Cu. MS NH 00 szélesség 105 mm, magasság: 216 mm Sínre húzható biztosítóaljzat 3 pólusú, érintésvédelemmel. 10 mm-es gyűjtősín vastagsághoz és 60 mmes síntávolsághoz. Mi RS 18 Takarólemez Mi BA Mi BA 6 63 A, E 18, D0 2, Neozed, szélesség 36 mm névleges feszültség: AC 400 V pótláshoz, neozed típusú Mi-biztosítós szekrényekbe kapocstartomány: tömör, sodrott vagy hajlékony (sol/s/f) 1,5-25 mm², Cu sínre húzható NH 00 biztosítók érintésvédelmi burkolatnyílásainak letakarására diazed ill. neozed Mi-biztosítós szekrényekbe szélesség 108 mm sínre húzható NH 00 biztosítók érintésvédelmi burkolatnyílásainak letakarására Mi-NH 00-késes biztosítós szekrényekbe szélesség 108 mm Faltömítés Mi-szekrények összeépítéséhez. 150 vagy 300 mm-es szekrényfalakhoz. Részei: 1 db tömítés. 4 db komplett ékes összekötő. 1 db kapocs. Mi WD 2 82 További információ a oldalon

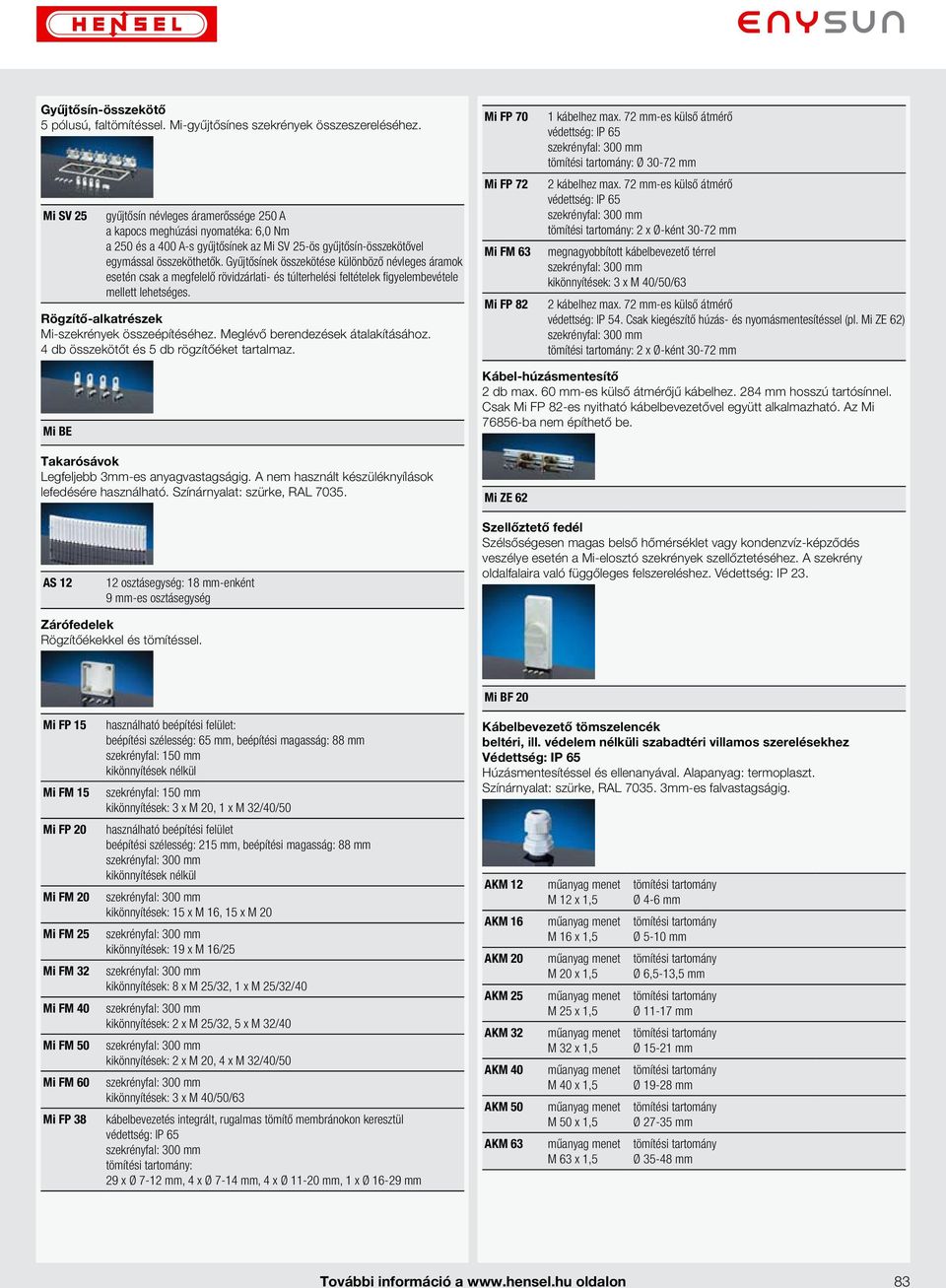

19 Gyűjtősín-összekötő 5 pólusú, faltömítéssel. Mi-gyűjtősínes szekrények összeszereléséhez. Mi SV 25 gyűjtősín névleges áramerőssége 250 A a kapocs meghúzási nyomatéka: 6,0 Nm a 250 és a 400 A-s gyűjtősínek az Mi SV 25-ös gyűjtősín-összekötővel egymással összeköthetők. Gyűjtősínek összekötése különböző névleges áramok esetén csak a megfelelő rövidzárlati- és túlterhelési feltételek figyelembevétele mellett lehetséges. Rögzítő-alkatrészek Mi-szekrények összeépítéséhez. Meglévő berendezések átalakításához. 4 db összekötőt és 5 db rögzítőéket tartalmaz. Mi FP 70 Mi FP 72 Mi FM 63 Mi FP 82 1 kábelhez max. 72 mm-es külső átmérő védettség: IP 65 : Ø mm 2 kábelhez max. 72 mm-es külső átmérő védettség: IP 65 : 2 x Ø-ként mm megnagyobbított kábelbevezető térrel kikönnyítések: 3 x M 40/50/63 2 kábelhez max. 72 mm-es külső átmérő védettség: IP 54. Csak kiegészítő húzás- és nyomásmentesítéssel (pl. Mi ZE 62) : 2 x Ø-ként mm Mi BE Takarósávok Legfeljebb 3mm-es anyagvastagságig. A nem használt készüléknyílások lefedésére használható. Színárnyalat: szürke, RAL Kábel-húzásmentesítő 2 db max. 60 mm-es külső átmérőjű kábelhez. 284 mm hosszú tartósínnel. Csak Mi FP 82-es nyitható kábelbevezetővel együtt alkalmazható. Az Mi ba nem építhető be. Mi ZE 62 AS osztásegység: 18 mm-enként 9 mm-es osztásegység Szellőztető fedél Szélsőségesen magas belső hőmérséklet vagy kondenzvíz-képződés veszélye esetén a Mi-elosztó szekrények szellőztetéséhez. A szekrény oldalfalaira való függőleges felszereléshez. Védettség: IP 23. Zárófedelek Rögzítőékekkel és tömítéssel. Mi FP 15 Mi FM 15 Mi FP 20 Mi FM 20 Mi FM 25 Mi FM 32 Mi FM 40 Mi FM 50 Mi FM 60 Mi FP 38 használható beépítési felület: beépítési szélesség: 65 mm, beépítési magasság: 88 mm szekrényfal: 150 mm kikönnyítések nélkül szekrényfal: 150 mm kikönnyítések: 3 x M 20, 1 x M 32/40/50 használható beépítési felület beépítési szélesség: 215 mm, beépítési magasság: 88 mm kikönnyítések nélkül kikönnyítések: 15 x M 16, 15 x M 20 kikönnyítések: 19 x M 16/25 kikönnyítések: 8 x M 25/32, 1 x M 25/32/40 kikönnyítések: 2 x M 25/32, 5 x M 32/40 kikönnyítések: 2 x M 20, 4 x M 32/40/50 kikönnyítések: 3 x M 40/50/63 kábelbevezetés integrált, rugalmas tömítő membránokon keresztül védettség: IP 65 : 29 x Ø 7-12 mm, 4 x Ø 7-14 mm, 4 x Ø mm, 1 x Ø mm Mi BF 20 Kábelbevezető tömszelencék beltéri, ill. védelem nélküli szabadtéri villamos szerelésekhez Védettség: IP 65 Húzásmentesítéssel és ellenanyával. Alapanyag: termoplaszt. Színárnyalat: szürke, RAL mm-es falvastagságig. AKM 12 AKM 16 AKM 20 AKM 25 AKM 32 AKM 40 AKM 50 AKM 63 M 12 x 1,5 M 16 x 1,5 M 20 x 1,5 M 25 x 1,5 M 32 x 1,5 M 40 x 1,5 M 50 x 1,5 M 63 x 1,5 Ø 4-6 mm Ø 5-10 mm Ø 6,5-13,5 mm Ø mm Ø mm Ø mm Ø mm Ø mm További információ a oldalon 83

20 Kábelbevezető tömszelencék beltéri, ill. védelem nélküli szabadtéri villamos szerelésekhez Védettség: IP 66 / IP 67 Húzásmentesítéssel és ellenanyával. Alapanyag: termoplaszt. Színárnyalat: fekete, RAL 9005, falvastagságig 3 mm. ASS 12 ASS 16 ASS 20 ASS 25 ASS 32 ASS 40 ASS 50 ASS 63 M 12 x 1,5 M 16 x 1,5 M 20 x 1,5 M 25 x 1,5 M 32 x 1,5 M 40 x 1,5 M 50 x 1,5 M 63 x 1,5 Ø 2-5 mm Ø 3-10 mm Ø 5-13,5 mm Ø 8-17 mm Ø mm Ø 16-28,5 mm Ø mm Ø mm Kombinált szellőztető tömszelencék beltéri, ill. védelem nélküli szabadtéri villamos szerelésekhez kondenzvíz csökkentésére nyomásszabályzó szelepeken keresztül Húzásmentesítéssel és ellenanyával. Védettség: IP 66 / IP 67. Alapanyag: termoplaszt. Színárnyalat: szürke, RAL Falvastagságig 3,5 mm. Ha a nyomáskiegyenlítéshez szükséges kombinált szellőző tömszelencék mennyisége nagyobb, mint a kábelbevezetéshez szükséges csatlakozó tömszelencék száma, akkor a kábel által nem foglalt kombinált szellőző tömszelencék záródugóval tömíthetők. KBM 20 : M 20 x 1,5 : Ø 6-13 mm annak érdekében, hogy a nyomáskiegyenlítésnél a 0,07 bar-os szivárgási határ ne legyen túllépve, 6 l (6000 cm³) szekrénytérfogatonként egy kombinált szellőztető tömszelencét (M20) kell alkalmazni. KBM 25 : M 25 x 1,5 : Ø 9-17 mm annak érdekében, hogy a nyomáskiegyenlítésnél a 0,07 bar-os szivárgási határ ne legyen túllépve, 11 l (11000 cm³) szekrénytérfogatonként egy kombinált szellőztető tömszelencét (M25) kell alkalmazni. KBM 32 : M 32 x 1,5 : Ø mm annak érdekében, hogy a nyomáskiegyenlítésnél a 0,07 bar-os szivárgási határ ne legyen túllépve, 13 l (13000 cm³) szekrénytérfogatonként egy kombinált szellőztető tömszelencét (M32) kell alkalmazni. Kombinált szellőztető tömszelencék beltéri, ill. védelem nélküli szabadtéri villamos szerelésekhez, kondenzvíz csökkentésére nyomásszabályzó szelepeken keresztül Húzásmentesítéssel és ellenanyával. Védettség: IP 66 / IP 67. Alapanyag: termoplaszt. Színárnyalat: fekete, RAL Falvastagság -ig 3,5 mm. Ha a nyomáskiegyenlítéshez szükséges kombinált szellőző tömszelencék mennyisége nagyobb, mint a kábelbevezetéshez szükséges csatlakozó tömszelencék száma, akkor a kábel által nem foglalt kombinált szellőző tömszelencék záródugóval tömíthetők. KBS 20 : M 20 x 1,5 : Ø 6-13 mm annak érdekében, hogy a nyomáskiegyenlítésnél a 0,07 bar-os szivárgási határ ne legyen túllépve, 6 l (6000 cm³) szekrénytérfogatonként egy kombinált szellőztető tömszelencét (M20) kell alkalmazni. KBS 25 : M 25 x 1,5 : Ø 9-17 mm annak érdekében, hogy a nyomáskiegyenlítésnél a 0,07 bar-os szivárgási határ ne legyen túllépve, 11 l (11000 cm³) szekrénytérfogatonként egy kombinált szellőztető tömszelencét (M25) kell alkalmazni. KBS 32 : M 32 x 1,5 : Ø mm annak érdekében, hogy a nyomáskiegyenlítésnél a 0,07 bar-os szivárgási határ ne legyen túllépve, 13 l (13000 cm³) szekrénytérfogatonként egy kombinált szellőztető tömszelencét (M32) kell alkalmazni. Záródugók Színárnyalat: piros, RAL Alapanyag: termoplaszt. VSB 13 VSB 21 átmérő: 13 mm a nem használt kombinált szellőztető tömszelencét lezárásához (M20 vagy M25) átmérő: 21 mm a nem használt kombinált szellőztető tömszelencét lezárásához (M32) Plombálókupak 2 db plombáló kupak a fedélzárak utólagos átalakításához. Mi PL 2 Záró - nyitó elemkészlet Mi SR 4 Mi SN 4 4 db záró-nyitó elem a Kézi fedélzárók szerszámos fedélzárókká történő átalakításához szerszámos fedélzárókká történő átalakítására 4 kézi működtetés szerszámos fedélzárók kézi fedélzáróra való átalakításához 84 További információ a oldalon

21 Fedélzár Mi DV 01 Mi ZS 11 Mi ZS 12 Mi DR 04 fedélzár csak Mi PL 2, Mi SR 4 vagy Mi SN 4-gyel együtt fedélzáró cilinderzárral 1 pontos zár kézzel vagy szerszámmal működtetett fedélzárók helyett, a fedél illetéktelen nyitásának megakadályozására felépítése: cilinderzár, kulcs, fedélzáró, porvédő borítás fedélzáró cilinderzárral 2 pontos zárás kézzel vagy szerszámmal működtetett fedélzárók helyett, a fedél illetéktelen nyitásának megakadályozására felépítése: cilinderzár, kulcs, fedélzáró, porvédő borítás szerszámos fedélzáró 8 mm laptávolságú háromszögletes kézzel vagy szerszámmal működtetett fedélzárók helyett alkalmazzák, azért hogy a fedél illetéktelen nyitását megnehezítsék 4 fedélzár 8 mm laptávolságú háromszögletes csavarral és kulccsal Porvédő borítás 2 fedélzáró fészekhez. 1 4-es szekrénymérethez. Mi SA 2 Nemesacélból készült felerősítő fülek Mi-szekrények külső rögzítéséhez. A szerelőkészlet 4 db felerősítő fülből és 4 db csavarból áll. Mi AL 40 Szerelősín Legfeljebb 900 x 1200 mm méretű Mi-elosztók falra szereléséhez. A szekrény felerősítéséhez 8 db M 6 x 16-os csavarral. Alátéttel és anyával. Sendzimir-horganyzott, porszórásos eljárással készített strukturált bevonattal. Színárnyalat: szürke, RAL Hosszúsága: 1950 mm. Mi MS 2 További információ a oldalon 85

22 86 További információ a oldalon
