1 Control 22 / 23 Üzembe helyezési útmutató és kapcsolási rajzok

2 Ábrák a Control 22 / 23 vezérléséhez A kapu környezetének áttekintœ vázlata Kulcsos kapcsoló: 0 piros AUF (KI) l kék ZU (BE) C B D A E I A Fólia billentyızet B Vezérlési csatlakozások a hajtómotorban C Orsós végállás kapcsoló, vagy bütykös végállás kapcsoló D Épülethez tartozó CEE-szabvány szerinti 16 A csatlakozó aljzat E Csatlakozás a kaputáblán EllenŒrzŒ lámpák: 1. Üzemi feszültség 2. KAPU AUF(KI) billentyı 3. KAPU ZU (BE) billentyı KezelŒelemek: 11. KAPU AUF (KI) billentyı 12. KAPU ZU (BE) billentyı 13. HALT (ÁLLJ) billentyı 14. S3 KARBANTARTÁSI KIRETESZELÉS végállás kapcsolója Dugaszoló csatlakozások: 21. X10 Fóliabillentyızet 22. X10a Huzalfeszítés biztosítás 23. X4 Orsó végállás kapcsoló 24. X3 Motor 25. X2 Hálózat 26. X6 Vezérlés bœvítések Csatlakozó kapcsok: 31. X7H Huzal helyzetbiztosító kapcsoló Programozó kapcsoló: 41. S7 Öntartás AUF (KI)-irány A/2 kép: Control 22 A/3 kép: Control 23

3 1. Tartalomjegyzék Fejezet Oldal Ábrák 2 Az alkalmazott szimbólumok magyarázatai Hátsó borító belsœ oldalán 1. Tartalomjegyzék 3 2. Fontos! Feltétlenül olvassa el mielœtt a munkát elkezdené 4 3. A Control 22 / 23 vezérlésének üzembe helyezése 3.1 Átkapcsolás 'Öntartással/anélkül az AUF (KI) irányban' Csatlakozások a vezérlésben Vezérlési összekötés - kaputábla A vezérlés üzembe helyezése Végállás kapcsoló beállítása Dynamic Dynamic KAPU ZÁRVA végállás beállítása SKS-STOP végállás kapcsoló beállítása KAPU NYITVA végállás beállítása A bœvítések csatlakozása és üzembe helyezése 4.1 KülsŒ kezelœelemek (mıködési leírás) Csatlakozás külsœ kezelœelemhez rendszerdugóval Melléklet 5.1 Kapcsolási rajzok Control 22 kapcsolási rajza Control 23 kapcsolási rajza Vizsgálati útmutató 18 3

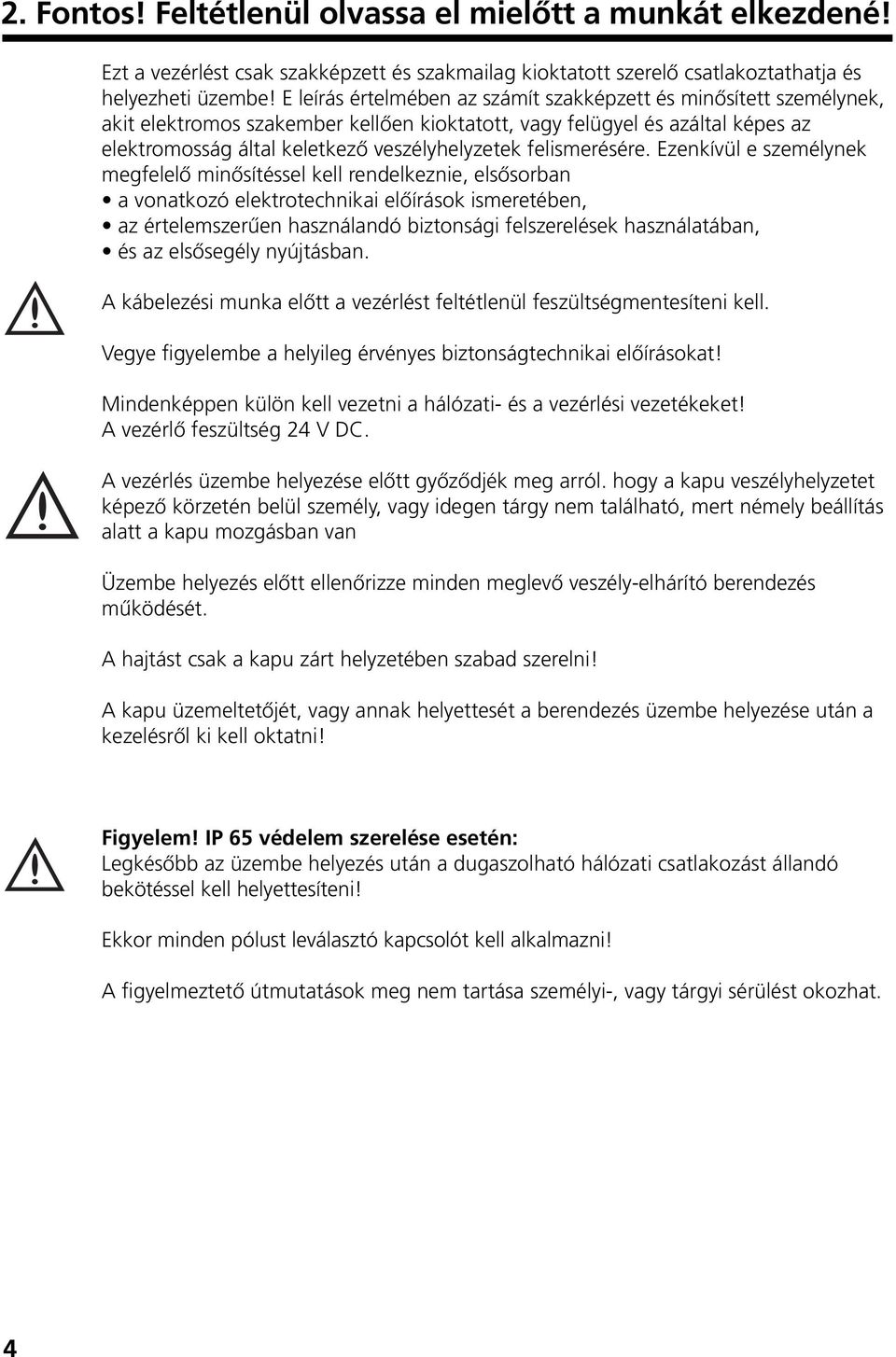

4 2. Fontos! Feltétlenül olvassa el mielœtt a munkát elkezdené! Ezt a vezérlést csak szakképzett és szakmailag kioktatott szerelœ csatlakoztathatja és helyezheti üzembe! E leírás értelmében az számít szakképzett és minœsített személynek, akit elektromos szakember kellœen kioktatott, vagy felügyel és azáltal képes az elektromosság által keletkezœ veszélyhelyzetek felismerésére. Ezenkívül e személynek megfelelœ minœsítéssel kell rendelkeznie, elsœsorban a vonatkozó elektrotechnikai elœírások ismeretében, az értelemszerıen használandó biztonsági felszerelések használatában, és az elsœsegély nyújtásban. A kábelezési munka elœtt a vezérlést feltétlenül feszültségmentesíteni kell. Vegye figyelembe a helyileg érvényes biztonságtechnikai elœírásokat! Mindenképpen külön kell vezetni a hálózati- és a vezérlési vezetékeket! A vezérlœ feszültség 24 V DC. A vezérlés üzembe helyezése elœtt gyœzœdjék meg arról. hogy a kapu veszélyhelyzetet képezœ körzetén belül személy, vagy idegen tárgy nem található, mert némely beállítás alatt a kapu mozgásban van Üzembe helyezés elœtt ellenœrizze minden meglevœ veszély-elhárító berendezés mıködését. A hajtást csak a kapu zárt helyzetében szabad szerelni! A kapu üzemeltetœjét, vagy annak helyettesét a berendezés üzembe helyezése után a kezelésrœl ki kell oktatni! Figyelem! IP 65 védelem szerelése esetén: LegkésŒbb az üzembe helyezés után a dugaszolható hálózati csatlakozást állandó bekötéssel kell helyettesíteni! Ekkor minden pólust leválasztó kapcsolót kell alkalmazni! A figyelmeztetœ útmutatások meg nem tartása személyi-, vagy tárgyi sérülést okozhat. 4

5 3. A Control 22 / 23 vezérlésének üzembe helyezése Csatlakoztassa a vezérlés hálózati csatlakozó dugóját az építményhez tartozó CEE szabvány szerinti 16 A erœsségı csatlakozó aljzatba. Ügyeljen arra, hogy a dugaszoló aljzat a vezérlés típustábláján feltüntetett feszültség alatt álljon és védelmi módja a helyi elœírásoknak feleljen meg. A vezérlések állandó csatlakoztatásához használjon minden pólust leválasztó fœkapcsolót. A Control 22 vezérléséhez: Legyen gondja rá, hogy a mágneses mezœ jobbra forgó legyen! Hálózati csatlakozás ellenœrzése. 3.1 Átkapcsolás 'Öntartással/öntartás nélkül a Ki irányban' A vezérlés üzemmódját az S7 (41) programkapcsolóval lehet a Ki irány öntartásáról az öntartás nélküli állapotba átkapcsolni. Öntartás nélküli üzemnél a hajtást az AUF (KI) (11) billentyı indítja és tartja mıködésben és elengedésekor a hajtás leáll. ElsŒ üzembe helyezéshez és a végállás kapcsoló alapbeállításaihoz kapcsolja az S7 (41) programkapcsolót az OFF állásba, hogy a mıködés öntartás nélkül legyen programozható. 3.2 Csatlakozások a vezérlésben A fóliabillentyızet csatlakozása Csatlakoztassa a tartozékot képezœ fólia billentyızet rendszerkábelét a vezérlésben levœ X10 (28) hüvelybe. A vezérlés nyugalmi áram alatt álló áramkörrel mıködik Ha a berendezés egyik részén hiba keletkezik, akkor a kaput elektromosan már nem lehet mozgatni. E nyugalmi áramkörben levœ kapcsolási elemeket a huzalfeszítœ- és Mellékajtó állapotjelzœ kapcsoló, a huzal helyzetbiztosító kapcsoló és az éjszakai reteszelés végállás kapcsolója képezi. 5

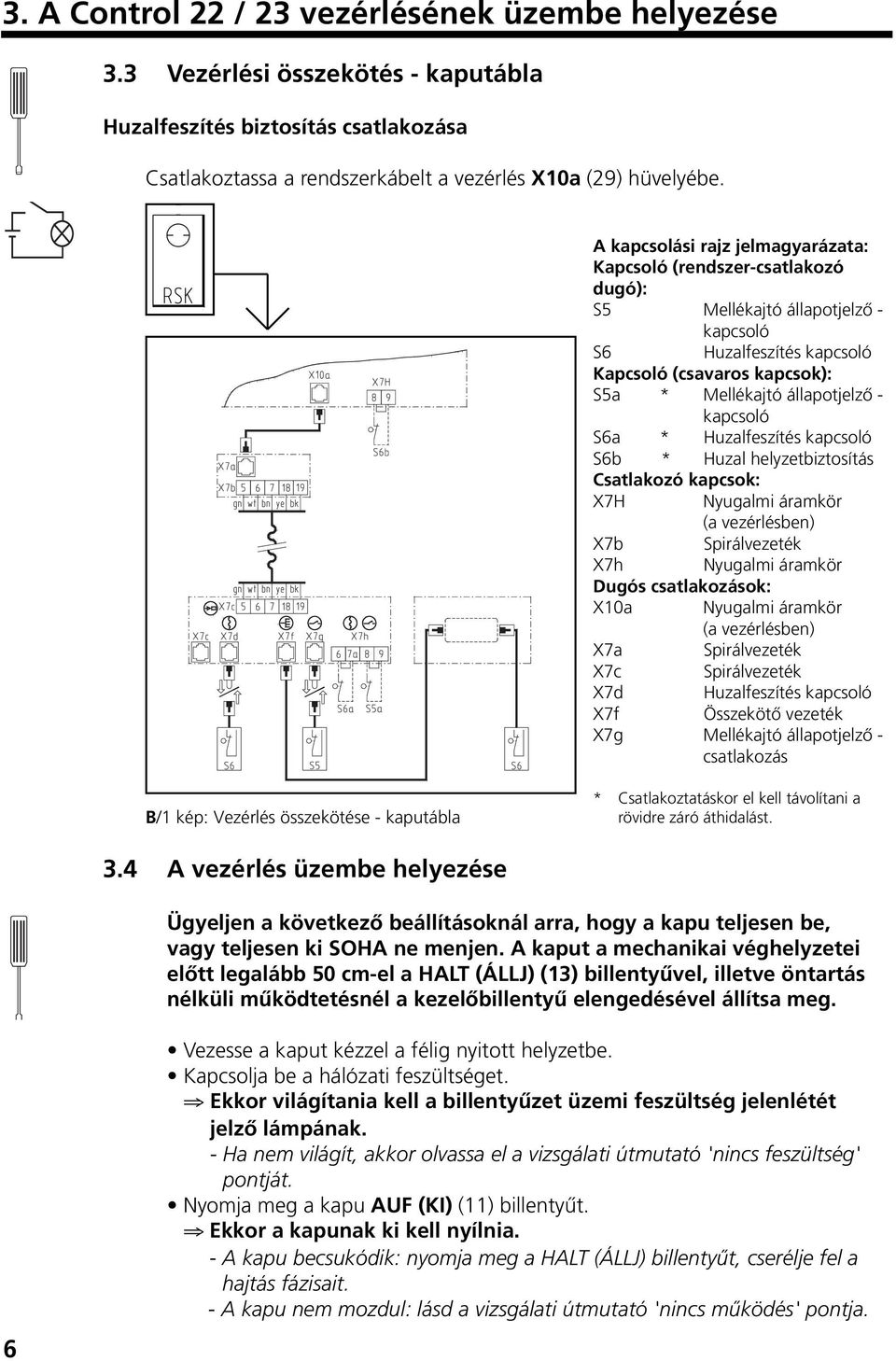

6 3. A Control 22 / 23 vezérlésének üzembe helyezése 3.3 Vezérlési összekötés - kaputábla Huzalfeszítés biztosítás csatlakozása Csatlakoztassa a rendszerkábelt a vezérlés X10a (29) hüvelyébe. A kapcsolási rajz jelmagyarázata: Kapcsoló (rendszer-csatlakozó dugó): S5 Mellékajtó állapotjelzœ - kapcsoló S6 Huzalfeszítés kapcsoló Kapcsoló (csavaros kapcsok): S5a * Mellékajtó állapotjelzœ - kapcsoló S6a * Huzalfeszítés kapcsoló S6b * Huzal helyzetbiztosítás Csatlakozó kapcsok: X7H Nyugalmi áramkör (a vezérlésben) X7b Spirálvezeték X7h Nyugalmi áramkör Dugós csatlakozások: X10a Nyugalmi áramkör (a vezérlésben) X7a Spirálvezeték X7c Spirálvezeték X7d Huzalfeszítés kapcsoló X7f ÖsszekötŒ vezeték X7gMellékajtó állapotjelzœ - csatlakozás B/1 kép: Vezérlés összekötése - kaputábla * Csatlakoztatáskor el kell távolítani a rövidre záró áthidalást. 3.4 A vezérlés üzembe helyezése Ügyeljen a következœ beállításoknál arra, hogy a kapu teljesen be, vagy teljesen ki SOHA ne menjen. A kaput a mechanikai véghelyzetei elœtt legalább 50 cm-el a HALT (ÁLLJ) (13) billentyıvel, illetve öntartás nélküli mıködtetésnél a kezelœbillentyı elengedésével állítsa meg. 6 Vezesse a kaput kézzel a félig nyitott helyzetbe. Kapcsolja be a hálózati feszültséget. Ekkor világítania kell a billentyızet üzemi feszültség jelenlétét jelzœ lámpának. - Ha nem világít, akkor olvassa el a vizsgálati útmutató 'nincs feszültség' pontját. Nyomja meg a kapu AUF (KI) (11) billentyıt. Ekkor a kapunak ki kell nyílnia. - A kapu becsukódik: nyomja meg a HALT (ÁLLJ) billentyıt, cserélje fel a hajtás fázisait. - A kapu nem mozdul: lásd a vizsgálati útmutató 'nincs mıködés' pontja.

7 3. A Control 22 / 23 vezérlésének üzembe helyezése A biztonsági áramkör mıködésének ellenœrzése Hozza az összes biztonsági elemet egyenként mıködési helyzetbe. Ekkor a kapunak elektromosan már nem szabad elmozdulnia. - Ha mégis ez történne, akkor ellenœrizze a kapcsolóelemek elektromos csatlakozásait. 3.5 Végállás kapcsoló beállítása Dynamic Vigye a kaput kézzel a ZU (BE) helyzetbe. Nyissa ki a kapu hajtásán található átlátszó fedelet. Reteszelje ki a kapcsoló orsót a piros üresjárati kar (50) elœre hajtásával és a futókerék belsœ menesztœ tárcsájának (51) orsó irányba való elnyomásával (lásd C/1 kép). Forgassa a recézett kereket (52) az óramutató irányában, ameddig a kapcsolószán (53) mıködésbe nem hozza a 'Tor ZU' (Kapu Be) végállás kapcsolót. Ekkor a piros LED (54) kigyullad (lásd C/1 kép). Reteszelje ismét a menesztœ tárcsát és biztosítsa az üresjárat kar hallható bekattanásával (amint a C/2 kép mutatja). Szükség esetén a beállítás finomítható a kapcsolószánon (53) található finombeállító (55) segítségével; Ekkor ha a beállító excentert jobbra forgatja, a hajtás korábban kapcsol le C/1 kép: Végállás kapcsoló beállítása (a kapu csukva van 7

8 3. A Control 22 / 23 vezérlésének üzembe helyezése A kaput ekkor kézzel teljesen ki kell nyitni. Forgassa most a kis recézett kerékkel (56) a beállító orsót addig, amíg a 'Tor AUF' (Kapu Ki) végállás kapcsolót a kapcsoló szán mıködésbe nem hozza (lásd C/2 kép). Ekkor a zöld LED (58) kigyullad C/2 kép: Végállás kapcsoló állása (a kapu nyitott helyzetben) Ezután szerelje vissza az átlátszó fedelet. 8

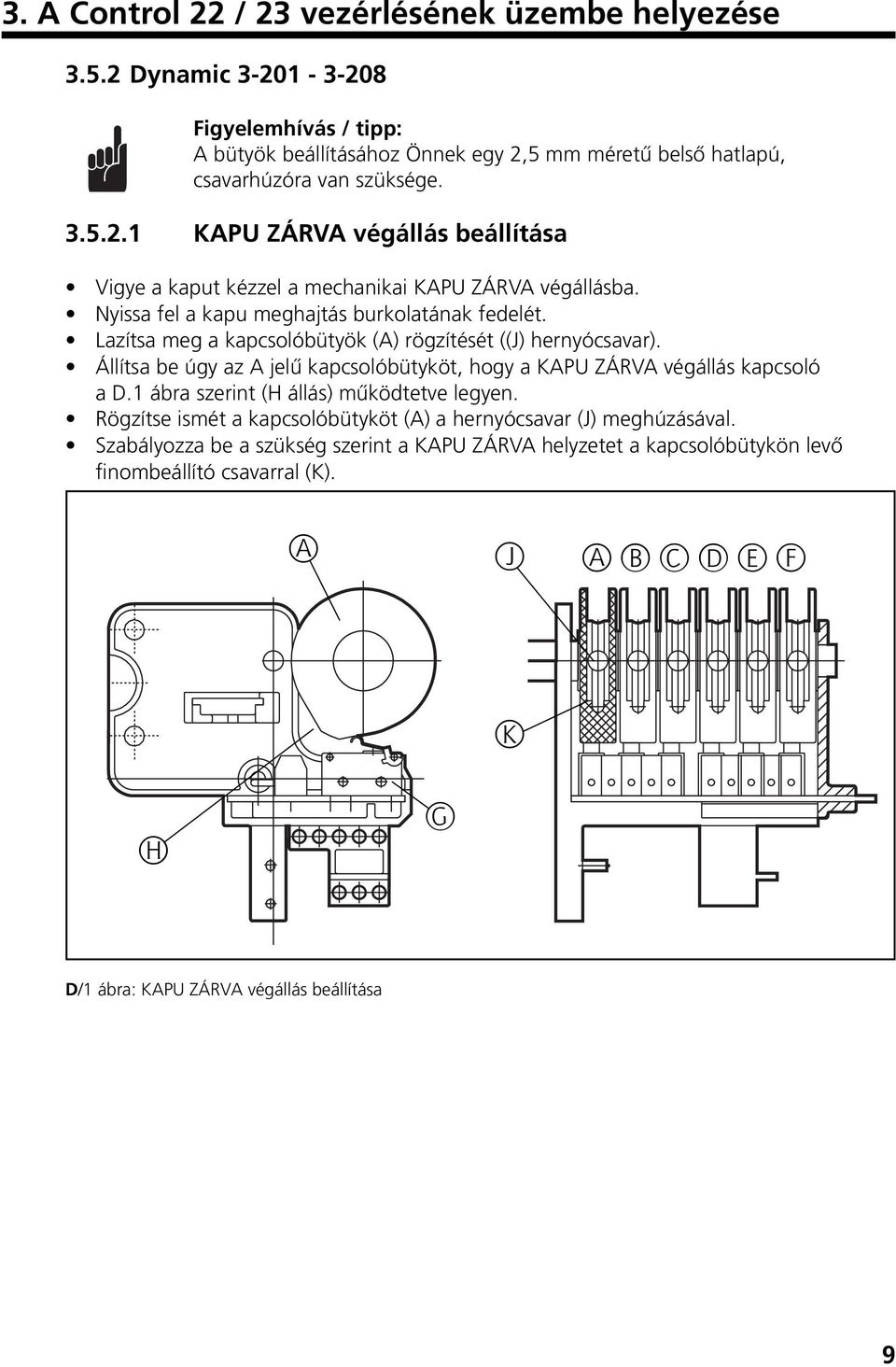

9 3. A Control 22 / 23 vezérlésének üzembe helyezése Dynamic Figyelemhívás / tipp: A bütyök beállításához Önnek egy 2,5 mm méretı belsœ hatlapú, csavarhúzóra van szüksége KAPU ZÁRVA végállás beállítása Vigye a kaput kézzel a mechanikai KAPU ZÁRVA végállásba. Nyissa fel a kapu meghajtás burkolatának fedelét. Lazítsa meg a kapcsolóbütyök (A) rögzítését ((J) hernyócsavar). Állítsa be úgy az A jelı kapcsolóbütyköt, hogy a KAPU ZÁRVA végállás kapcsoló a D.1 ábra szerint (H állás) mıködtetve legyen. Rögzítse ismét a kapcsolóbütyköt (A) a hernyócsavar (J) meghúzásával. Szabályozza be a szükség szerint a KAPU ZÁRVA helyzetet a kapcsolóbütykön levœ finombeállító csavarral (K). A J ABCDEF K H G D/1 ábra: KAPU ZÁRVA végállás beállítása 9

10 3. A Control 22 / 23 vezérlésének üzembe helyezése SKS-STOP végállás kapcsoló beállítása Az SKS-STOP végállás kapcsoló deaktiválja a záróél biztosítást röviddel a KAPU ZÁRVA végállás elérése elœtt, hogy megelœzze a hibás reagálást (Pl. szándékolatlan visszamenet). Lazítsa ki a kapcsolóbütyök (E) rögzítését ((J) hernyócsavar). Állítsa be úgy a kapcsolóbütyköt (E), hogy az SKS-STOP végállás kapcsoló 5 cm-el elœbb, még mielœtt a lezáró profil a padlót érintené, mıködésbe lépjen. Rögzítse ismét a kapcsolóbütyköt (E) a hernyócsavar (J) meghúzásával. E J ABCDEF K H G D/2 ábra: SKS-STOP végállás kapcsoló beállítása 10

11 3. A Control 22 / 23 vezérlésének üzembe helyezése KAPU NYITVA végállás beállítása Vigye a kaput kézzel a mechanikai KAPU NYITVA végállásba. Lazítsa ki a kapcsolóbütyök (B) rögzítését ((J) hernyócsavar). Állítsa be úgy a B jelı kapcsolóbütyköt, hogy a KAPU NYITVA (G) végállás kapcsoló a D.3 ábra szerint (H állás) mıködtetve legyen. Rögzítse ismét a kapcsolóbütyköt (B) a hernyócsavar (J) meghúzásával. Szabályozza be a szükség szerint a KAPU NYITVA helyzetet a kapcsolóbütykön levœ finombeállító csavarral (K). Kapcsolóbütyök. Ezután szerelje vissza a burkolat fedelét. B J ABCDEF H G D/3 ábra: KAPU NYITVA végállás beállítása Jelmagyarázat D/1 - D/3 ábra: A KAPU ZÁRVA bütyök végállása B KAPU NYITVA bütyök végállása C KAPU ZÁR bütyök lassú kifutása D KAPU NYIT bütyök lassú kifutása E SKS STOP bütyök F Szabad bütyök G Végállás kapcsoló H A mindenkori bütyök állása J Hernyócsavar K Finombeállító csavar 11

12 4. A bœvítések csatlakozása és üzembe helyezése 4.1 KülsŒ kezelœelemek (mıködési leírás) A külsœ kezelœelemek által mıködésbe hozható funkciók: ÁLLJ : KI : BE : A hajtás tovább nem mozoghat, a mozgásban levœ kapu megáll. A kapu kinyílik. A kapu becsukódik. 4.2 Csatlakozás külsœ kezelœelemhez rendszerdugóval Példák a külsœ kezelœelem dugós csatlakoztatására: Nyomógomb Command 612 KezelŒelemek csatlakoztatása Tájékoztatás: Kulcsbillentyızet használatakor azt át kell állítani az 'Auf-Zu' (Ki-Be) funkcióra. Több kulcsbillentyızet csatlakoztatásakor Önnek be kell szereznie a dugaszoló csatlakozó rendszerhez a cikkszámú elágazást (soros kapcsoláshoz) Több kezelœelem csatlakoztatási tájékoztatását megtalálja az elágazás csatlakozási tervében. A kezelœelemeket csatlakoztassa a rendszer-csatlakozó dugóval a fólia billentyızetre (lásd E/1 kép). Kulcsbillentyızetek használatakor azokat át kell állítani az 'Auf-Zu' (Ki-Be) funkcióra. 12

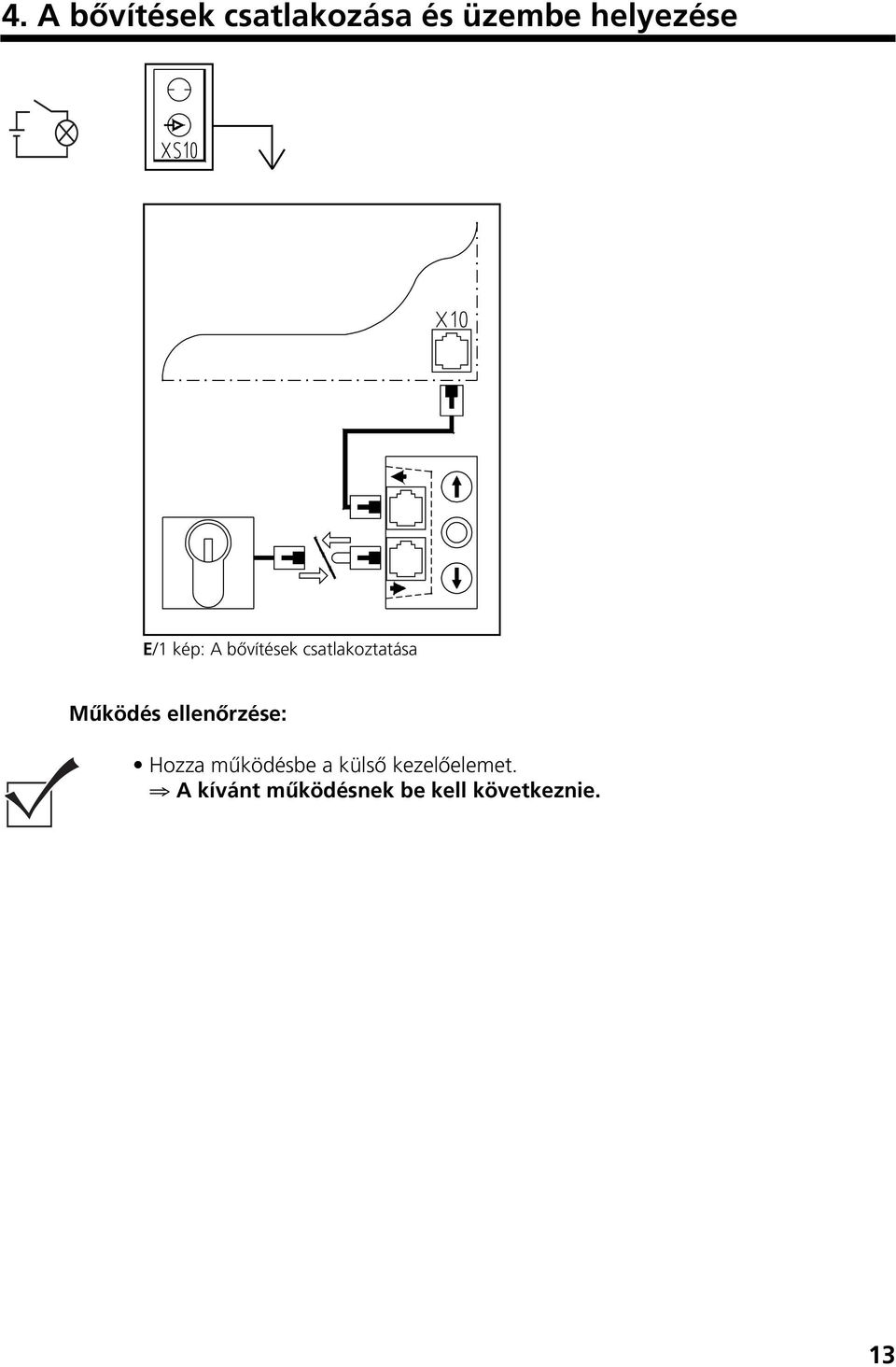

13 4. A bœvítések csatlakozása és üzembe helyezése E/1 kép: A bœvítések csatlakoztatása Mıködés ellenœrzése: Hozza mıködésbe a külsœ kezelœelemet. A kívánt mıködésnek be kell következnie. 13

14 5. Függelék A Control 22 vezérlésének kapcsolási rajza (Dynamic kapumozgatással) Legyen figyelemmel a helyi elœírásokra! A hálózati- és vezérlœ vezetékeket feltétlenül egymástól elkülönítve vezesse! Figyelem kisfeszültség! A vezérlœ feszültség 24 V DC. Ha az X7H kapocsra, valamint az X4, X6, X10 és X10a dugós csatlakozásokra idegen feszültség kerül, az az egész elektronikát tönkre teszi! 14

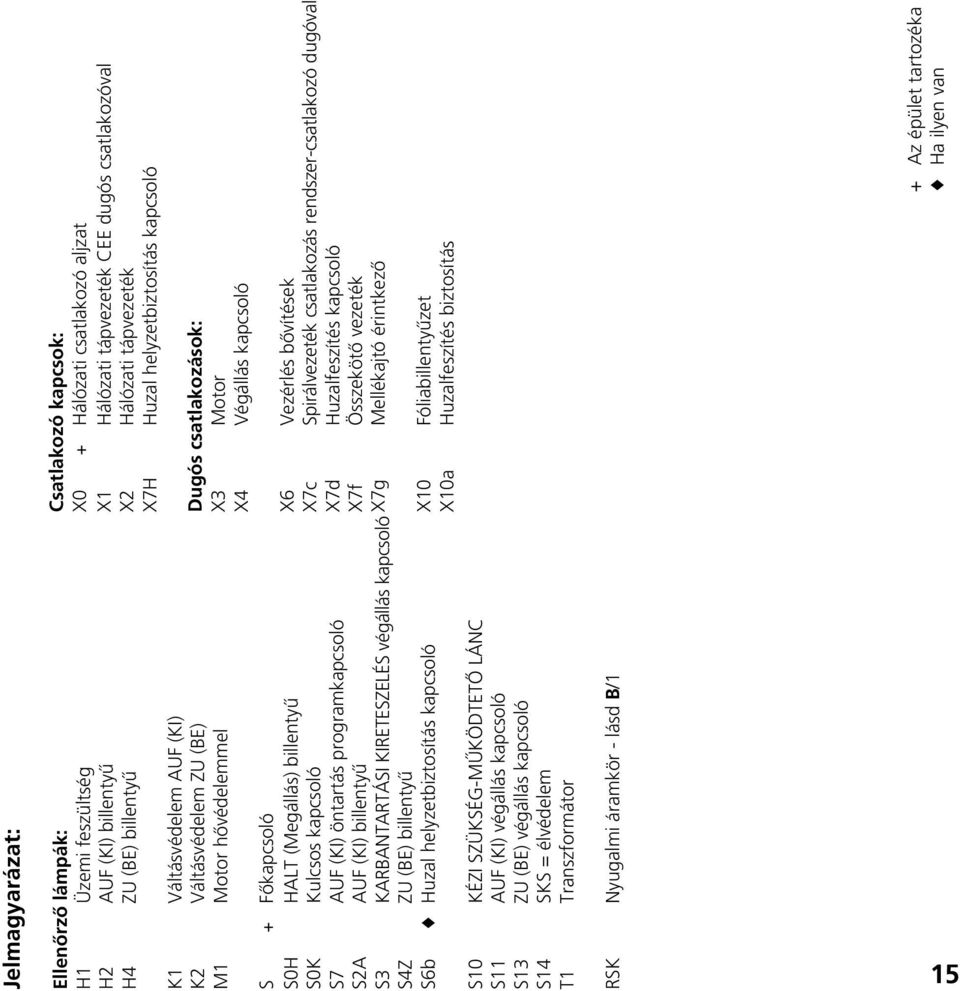

15 Jelmagyarázat: EllenŒrzŒ lámpák: H1 Üzemi feszültség H2 AUF (KI) billentyı H4 ZU (BE) billentyı K1 Váltásvédelem AUF (KI) K2 Váltásvédelem ZU (BE) M1 Motor hœvédelemmel S + FŒkapcsoló S0H HALT (Megállás) billentyı S0K Kulcsos kapcsoló S7 AUF (KI) öntartás programkapcsoló S2A AUF (KI) billentyı S3 KARBANTARTÁSI KIRETESZELÉS végállás kapcsoló S4Z ZU (BE) billentyı S6b Huzal helyzetbiztosítás kapcsoló S10 KÉZI SZÜKSÉG-MÙKÖDTETà LÁNC S11 AUF (KI) végállás kapcsoló S13 ZU (BE) végállás kapcsoló S14 SKS = élvédelem T1 Transzformátor RSK Nyugalmi áramkör - lásd B/1 Csatlakozó kapcsok: X0 + Hálózati csatlakozó aljzat X1 Hálózati tápvezeték CEE dugós csatlakozóval X2 Hálózati tápvezeték X7H Huzal helyzetbiztosítás kapcsoló Dugós csatlakozások: X3 Motor X4 Végállás kapcsoló X6 Vezérlés bœvítések X7c Spirálvezeték csatlakozás rendszer-csatlakozó dugóval X7d Huzalfeszítés kapcsoló X7f ÖsszekötŒ vezeték X7gMellékajtó érintkezœ X10 Fóliabillentyızet X10a Huzalfeszítés biztosítás + Az épület tartozéka Ha ilyen van 15

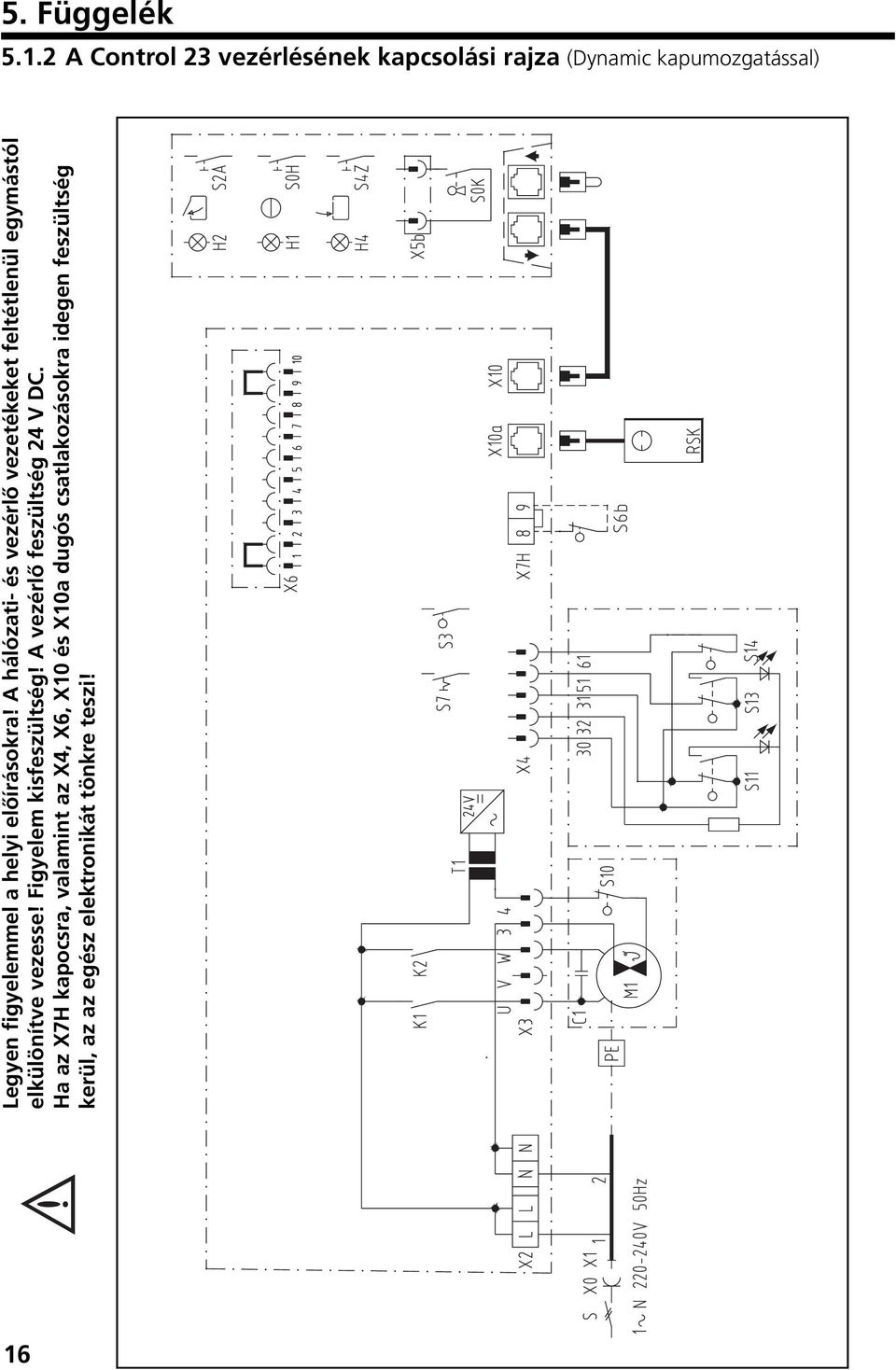

16 5. Függelék A Control 23 vezérlésének kapcsolási rajza (Dynamic kapumozgatással) Legyen figyelemmel a helyi elœírásokra! A hálózati- és vezérlœ vezetékeket feltétlenül egymástól elkülönítve vezesse! Figyelem kisfeszültség! A vezérlœ feszültség 24 V DC. Ha az X7H kapocsra, valamint az X4, X6, X10 és X10a dugós csatlakozásokra idegen feszültség kerül, az az egész elektronikát tönkre teszi! 16

17 Jelmagyarázat: EllenŒrzŒ lámpák: H1 Üzemi feszültség H2 AUF (KI) billentyı H4 ZU (BE) billentyı C1 Motor kondenzátor K1 Relé AUF (KI) K2 Relé ZU (BE) M1 Motor hœvédelemmel S + FŒkapcsoló S0H HALT (Megállás) billentyı S0K Kulcsos kapcsoló S7 AUF (KI) öntartás programkapcsoló S2A AUF (KI) billentyı S3 KARBANTARTÁSI KIRETESZELÉS végállás kapcsoló S4Z ZU (BE) billentyı S6b Huzal helyzetbiztosítás kapcsoló S10 KÉZI SZÜKSÉG-MÙKÖDTETà LÁNC S11 AUF (KI) végállás kapcsoló S13 ZU (BE) végállás kapcsoló S14 SKS-STOP végállás kapcsoló T1 Transzformátor RSK Nyugalmi áramkör - lásd B/1 Csatlakozó kapcsok: X0 + Hálózati csatlakozó aljzat X1 Hálózati tápvezeték CEE dugós csatlakozóval X2 Hálózati tápvezeték X7H Huzal helyzetbiztosítás kapcsoló Dugós csatlakozások: X3 Motor X4 Végállás kapcsoló X6 Vezérlés bœvítések X7c Spirálvezeték csatlakozás rendszer-csatlakozó dugóval X7d Huzalfeszítés kapcsoló X7f ÖsszekötŒ vezeték X7gMellékajtó érintkezœ X10 Fóliabillentyızet X10a Huzalfeszítés biztosítás + Az épület tartozéka Ha ilyen van 17

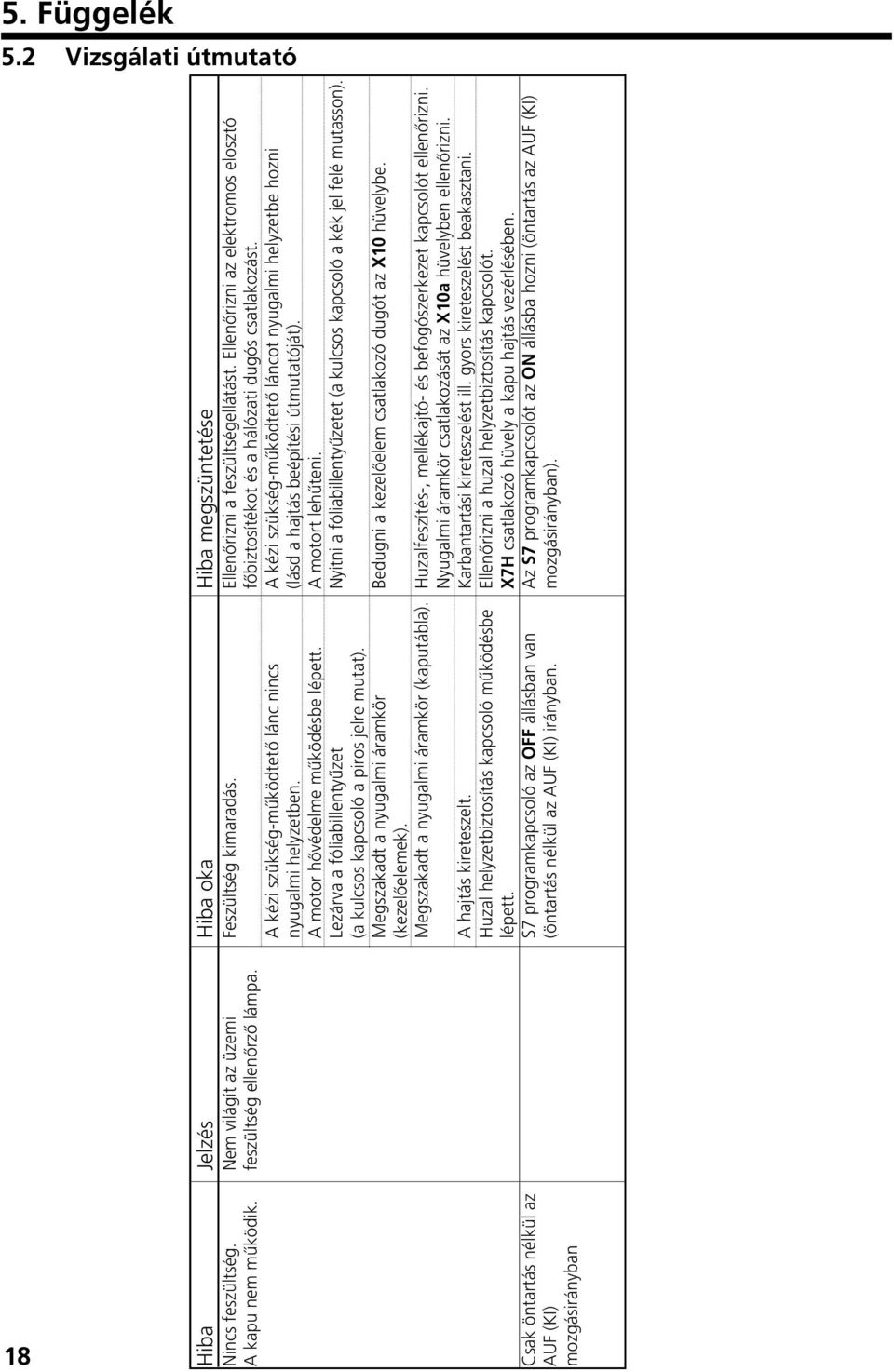

18 5. Függelék 5.2 Vizsgálati útmutató 18 Hiba Nincs feszültség. A kapu nem mıködik. Jelzés Nem világít az üzemi feszültség ellenœrzœ lámpa. Hiba oka Feszültség kimaradás. A kézi szükség-mıködtetœ lánc nincs nyugalmi helyzetben. A motor hœvédelme mıködésbe lépett. Lezárva a fóliabillentyızet (a kulcsos kapcsoló a piros jelre mutat). Megszakadt a nyugalmi áramkör (kezelœelemek). Megszakadt a nyugalmi áramkör (kaputábla). A hajtás kireteszelt. Huzal helyzetbiztosítás kapcsoló mıködésbe lépett. S7 programkapcsoló az OFF állásban van (öntartás nélkül az AUF (KI) irányban. Hiba megszüntetése EllenŒrizni a feszültségellátást. EllenŒrizni az elektromos elosztó fœbiztosítékot és a hálózati dugós csatlakozást. A kézi szükség-mıködtetœ láncot nyugalmi helyzetbe hozni (lásd a hajtás beépítési útmutatóját). A motort lehıteni. Nyitni a fóliabillentyızetet (a kulcsos kapcsoló a kék jel felé mutasson). Bedugni a kezelœelem csatlakozó dugót az X10 hüvelybe. Huzalfeszítés-, mellékajtó- és befogószerkezet kapcsolót ellenœrizni. Nyugalmi áramkör csatlakozását az X10a hüvelyben ellenœrizni. Karbantartási kireteszelést ill. gyors kireteszelést beakasztani. EllenŒrizni a huzal helyzetbiztosítás kapcsolót. X7H csatlakozó hüvely a kapu hajtás vezérlésében. Az S7 programkapcsolót az ON állásba hozni (öntartás az AUF (KI) mozgásirányban). Csak öntartás nélkül az AUF (KI) mozgásirányban

19 Az alkalmazott szimbólumok magyarázata Az útmutató használatát segítœ szimbólumok: FIGYELMEZTETÉS Kezelési leírás Mıködés ellenœrzés Itt olyan fontos biztonsági útmutatás olvasható, amelyet a személyi- vagy tárgyi sérülés megelœzése érdekében feltétlenül el kell olvasni! Itt mechanikus, vagy elektromos csatlakozási útmutatás található. A legtöbb szerkezeti elem csatlakoztatása után ellenœrizni lehet vezérlésének mıködését. Ez azért célszerı, hogy egy esetleges hiba azonnal felismerhetœvé váljék és fölösleges hibakeresési idœt lehessen megtakarítani. Kapcsolási- és csatlakozási rajzok Figyelemfelhívás / tipp Vezérlés, hajtás stb. szimbólumai: Symb. Jelentése Mıködés, hálózati feszültség Kapu Auf (KI) Kapu ZU (BE) Halt (Megállás) KülsŒ kezelœelem Vezérléshez Huzalfeszítés kapcsoló ÖsszekötŒ vezeték Mellékajtó kapcsoló 19

20 A kiadvány szerzœi jogi védelem alatt áll. Utánnyomás kivonatosan is csak hozzájárulásunkkal lehetséges. Változtatások jogát a mıszaki haladás érdekében magunknak fenntartjuk Havi állapot. # H M
