1 Képfeldolgozó rendszerek A folyamat szemei ZFV intelligens érzékelő F160 intelligens érzékelő F210 középkategóriás képfeldolgozó rendszer F250 nagy sebességű képfeldolgozó rendszer F500 és F210ETN, hálózati kommunikációra kész képfeldolgozó rendszer V400 2D kódolvasó V530-R160 2D kódolvasó Advanced Industrial Automation

2 Funkciók F160 F210 F250 F500 ZFV színes változata ZFV Egyszerű használat Általános célú Rugalmasság 2 Képfeldolgozó rendszerek A folyamat szemei ELLENÖRZŐ RENDSZEREK ÉS MEGOLDÁSOK BÁRMELY GYÁRTÁSI FOLYAMATHOZ A legegyszerűbb és leginkább költséghatékony képelemzéshez az Omron folyamatosan átértékeli a hagyományos kamerás érzékelőkhöz és a képfeldolgozó rendszerekhez tartozó követelményeket. Napjainkban az Omron az alacsony befektetési költségeket igénylő, valamint az egyszerűen telepíthető és indítható gyártástechnológiához kínál érzékelőmegoldásokat. Az új ZFV intelligens érzékelő például teljes, skálázható képfeldolgozó rendszert kínál egy érzékelő formájában, amely a beépített LCD-monitor révén gyorsan és egyszerűen beállítható. Az optika és a megvilágítás egy készülékben foglal helyet. Az F és a V sorozatú kamerás termékek többféle intelligens szolgáltatással is elérhetők, amelyek lehetővé teszik az alkalmazásnak leginkább megfelelő megoldás kiválasztását. A termékcsalád legnagyobb tagja az F500 felsőkategóriás, hálózati kommunikációra képes, nagy felbontású kamerás rendszer. Ezek a rendszerek beépített grafikus felhasználói felületen konfigurálhatók, valamint az F500/F210ETN rendszereknél újdonság, hogy a konfigurálás számítógépről, távoli konfigurációs és karbantartó szoftver használatával

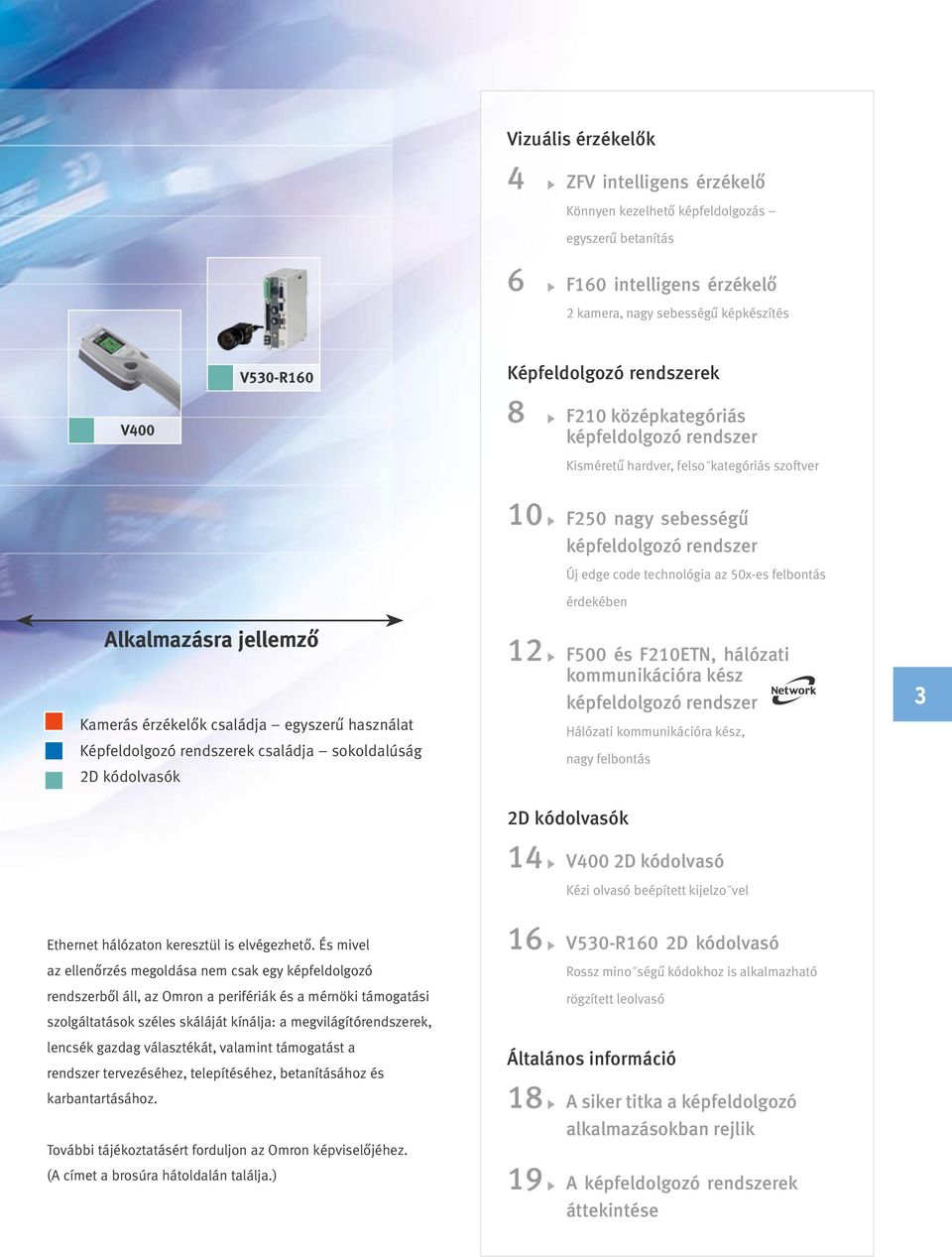

3 Vizuális érzékelők 4 ZFV intelligens érzékelő Könnyen kezelhető képfeldolgozás egyszerű betanítás 6 F160 intelligens érzékelő 2 kamera, nagy sebességű képkészítés V530-R160 Képfeldolgozó rendszerek V400 8 F210 középkategóriás képfeldolgozó rendszer Kisméretű hardver, felso kategóriás szoftver Alkalmazásra jellemző Kamerás érzékelők családja egyszerű használat Képfeldolgozó rendszerek családja sokoldalúság 2D kódolvasók 10 F250 nagy sebességű képfeldolgozó rendszer Új edge code technológia az 50x-es felbontás érdekében 12 F500 és F210ETN, hálózati kommunikációra kész képfeldolgozó rendszer Hálózati kommunikációra kész, nagy felbontás 2D kódolvasók 14 V400 2D kódolvasó Kézi olvasó beépített kijelzo vel 3 Ethernet hálózaton keresztül is elvégezhető. És mivel az ellenőrzés megoldása nem csak egy képfeldolgozó rendszerből áll, az Omron a perifériák és a mérnöki támogatási szolgáltatások széles skáláját kínálja: a megvilágítórendszerek, lencsék gazdag választékát, valamint támogatást a rendszer tervezéséhez, telepítéséhez, betanításához és karbantartásához. További tájékoztatásért forduljon az Omron képviselőjéhez. (A címet a brosúra hátoldalán találja.) 16 V530-R160 2D kódolvasó Rossz mino ségű kódokhoz is alkalmazható rögzített leolvasó Általános információ 18 A siker titka a képfeldolgozó alkalmazásokban rejlik 19 A képfeldolgozó rendszerek áttekintése

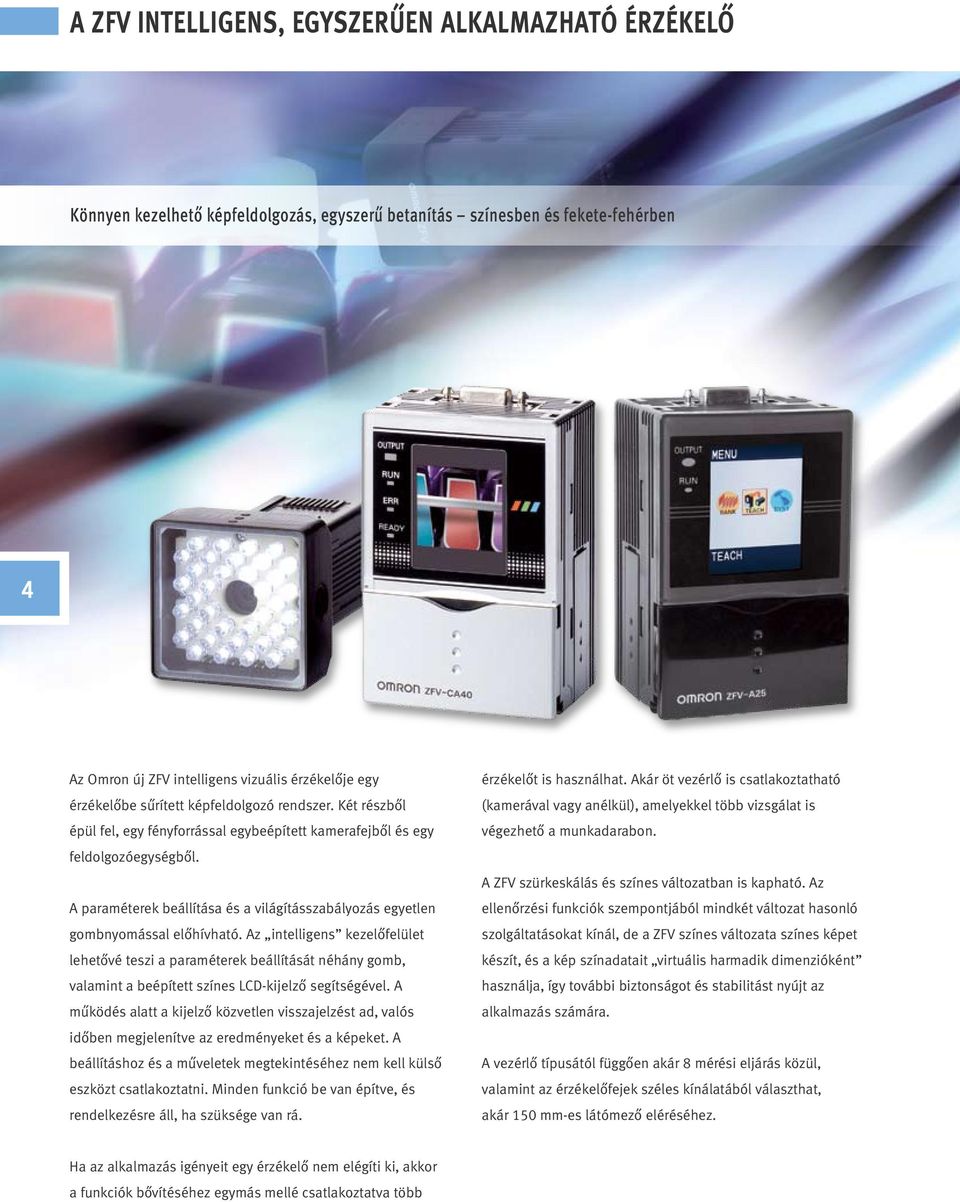

4 A ZFV INTELLIGENS, EGYSZERŰEN ALKALMAZHATÓ ÉRZÉKELŐ Könnyen kezelhető képfeldolgozás, egyszerű betanítás színesben és fekete-fehérben 4 Az Omron új ZFV intelligens vizuális érzékelője egy érzékelőbe sűrített képfeldolgozó rendszer. Két részből épül fel, egy fényforrással egybeépített kamerafejből és egy feldolgozóegységből. A paraméterek beállítása és a világításszabályozás egyetlen gombnyomással előhívható. Az intelligens kezelőfelület lehetővé teszi a paraméterek beállítását néhány gomb, valamint a beépített színes LCD-kijelző segítségével. A működés alatt a kijelző közvetlen visszajelzést ad, valós időben megjelenítve az eredményeket és a képeket. A beállításhoz és a műveletek megtekintéséhez nem kell külső eszközt csatlakoztatni. Minden funkció be van építve, és rendelkezésre áll, ha szüksége van rá. érzékelőt is használhat. Akár öt vezérlő is csatlakoztatható (kamerával vagy anélkül), amelyekkel több vizsgálat is végezhető a munkadarabon. A ZFV szürkeskálás és színes változatban is kapható. Az ellenőrzési funkciók szempontjából mindkét változat hasonló szolgáltatásokat kínál, de a ZFV színes változata színes képet készít, és a kép színadatait virtuális harmadik dimenzióként használja, így további biztonságot és stabilitást nyújt az alkalmazás számára. A vezérlő típusától függően akár 8 mérési eljárás közül, valamint az érzékelőfejek széles kínálatából választhat, akár 150 mm-es látómező eléréséhez. Ha az alkalmazás igényeit egy érzékelő nem elégíti ki, akkor a funkciók bővítéséhez egymás mellé csatlakoztatva több

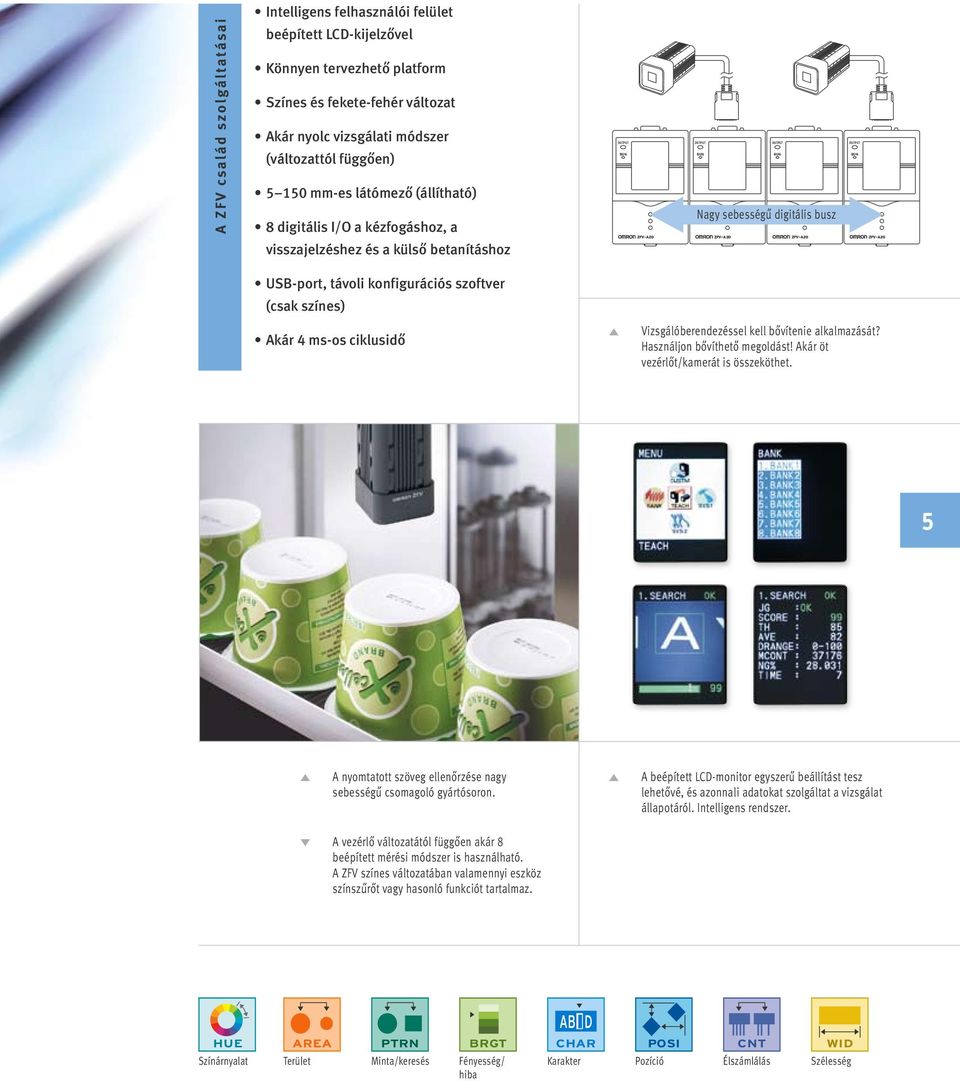

5 OUTPUT Intelligens felhasználói felület A Z F V c salád szolgáltatása i beépített LCD-kijelzővel Könnyen tervezhető platform Színes és fekete-fehér változat Akár nyolc vizsgálati módszer (változattól függően) mm-es látómező (állítható) 8 digitális I/O a kézfogáshoz, a visszajelzéshez és a külső betanításhoz RUN ZFV-A20 OUTPUT OUTPUT RUN RUN Nagy sebességű digitális busz ZFV-A20 ZFV-A20 OUTPUT RUN ZFV-A20 USB-port, távoli konfigurációs szoftver (csak színes) Akár 4 ms-os ciklusidő Vizsgálóberendezéssel kell bővítenie alkalmazását? Használjon bővíthető megoldást! Akár öt vezérlőt/kamerát is összeköthet. 5 A nyomtatott szöveg ellenőrzése nagy sebességű csomagoló gyártósoron. A beépített LCD-monitor egyszerű beállítást tesz lehetővé, és azonnali adatokat szolgáltat a vizsgálat állapotáról. Intelligens rendszer. A vezérlő változatától függően akár 8 beépített mérési módszer is használható. A ZFV színes változatában valamennyi eszköz színszűrőt vagy hasonló funkciót tartalmaz. HUE Színárnyalat AREA Terület PTRN Minta/keresés BRGT Fényesség/ hiba CHAR Karakter POSI Pozíció CNT Élszámlálás WID Szélesség

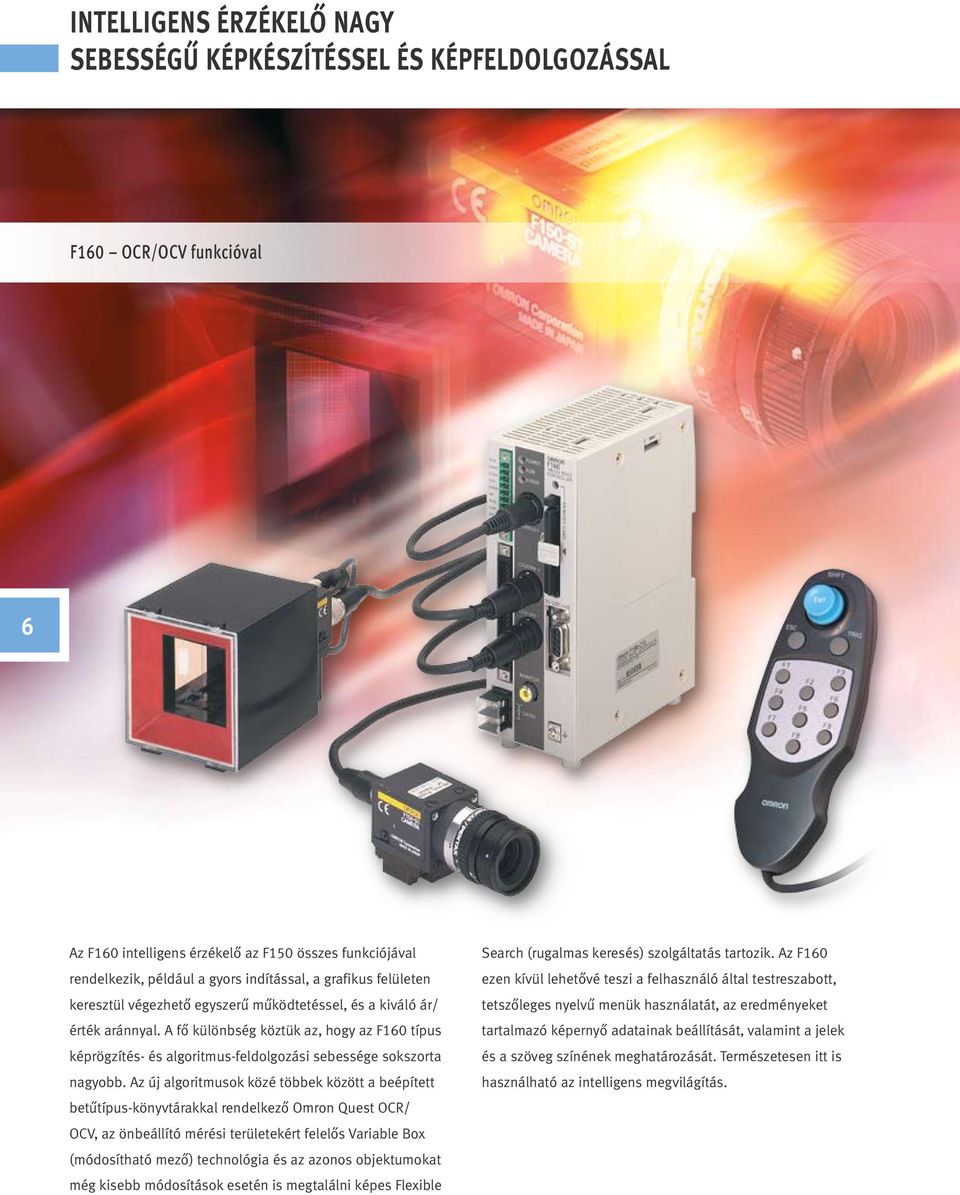

6 INTELLIGENS ÉRZÉKELŐ NAGY SEBESSÉGŰ KÉPKÉSZÍTÉSSEL ÉS KÉPFELDOLGOZÁSSAL F160 OCR/OCV funkcióval 6 Az F160 intelligens érzékelő az F150 összes funkciójával rendelkezik, például a gyors indítással, a grafikus felületen keresztül végezhető egyszerű működtetéssel, és a kiváló ár/ érték aránnyal. A fő különbség köztük az, hogy az F160 típus képrögzítés- és algoritmus-feldolgozási sebessége sokszorta nagyobb. Az új algoritmusok közé többek között a beépített betűtípus-könyvtárakkal rendelkező Omron Quest OCR/ OCV, az önbeállító mérési területekért felelős Variable Box (módosítható mező) technológia és az azonos objektumokat még kisebb módosítások esetén is megtalálni képes Flexible Search (rugalmas keresés) szolgáltatás tartozik. Az F160 ezen kívül lehetővé teszi a felhasználó által testreszabott, tetszőleges nyelvű menük használatát, az eredményeket tartalmazó képernyő adatainak beállítását, valamint a jelek és a szöveg színének meghatározását. Természetesen itt is használható az intelligens megvilágítás.

7 A z F t u l a j d o n s á g a i Kétkamerás csatlakozás Nagy sebességű képkészítés (legalább 8 ms képenként) Gyorsabb feldolgozó algoritmusok minden vizsgálati mód esetén Optikai karakterfelismerő és -ellenőrző eszköz Konfigurálható felhasználói felület és monitorkimenet Jelszavas védelem CompactFlash kártyahely adat- és képtároláshoz 32 konfiguráció belső tárolása nem törlődő memóriában; CompactFlash kártya használatával több mint 1000 konfiguráció is tárolható Kommunikáció RS232 és 35 digitális I/O segítségével 7 A nagy sebességű palackozógépben az F160 képes ellenőrizni, hogy a feltöltés előtt a palackok öblítése megfelelően megtörtént-e. Az F160 ellenőrzi a lejárat pontmátrixos módszerrel nyomtatott dátumát. A nagy feldolgozási sebesség ellenére az automatikus pozíciókompenzálással biztosítható, hogy a doboz megfelelő helyzetbe kerüljön a kép leolvasásához. A doboz alján azonosító nyomat található, amelyet a valós idejű korrigálás a megfelelő helyzetbe hoz.

8 FELSŐKATEGÓRIÁJÚ SZOFTVERFUNKCIÓK, AZ EDGE CODE ÉS A MAKRÓPROGRAMOZÁSI TECHNOLÓGIÁT IS BELEÉRTVE F210 Kisméretű hardver, felsőkategóriájú szoftver 8 Az F210 általános célú képfeldolgozó rendszer az automatizált termelési folyamatok részét képező minőségvizsgálati alkalmazások széles körében használható. A rendszer nagy teljesítményű algoritmusaival a vizsgálat gyorssá és különlegesen pontossá válik. Ezek az algoritmusok többek között az Edge Code technológia, a Fine Matching eszköz és a QUEST OCR/OCV technológia. A vizsgálati analízishez trendfigyelési szolgáltatás is rendelkezésre áll. Az F210 funkcióblokkal történő programozó szoftverének felhasználóbarát felületén az általános vizsgálati feladatok egyszerűen konfigurálhatók. Ezen kívül a Macro Functions (makrófunkciók) szoftveropció is rendelkezésre áll azon gyártók és rendszerintegrátorok számára, akik saját alkalmazásspecifikus képfeldolgozó rendszereket kívánnak létrehozni. Egyéni műveleti folyamatok is létrehozhatók, amelyekben a rendszer szinte valamennyi funkciója elérhető és befolyásolható.

9 A z F s z o l g á l t a t á sa i A vizsgálat folyamatainak nagyobb rugalmassága az elágaztatás és a feltételes műveletek révén Makróprogramozási lehetőség a rendszer működésének testreszabásához Az Edge Code (EC) technológia nagy pontosságú vizsgálatokat tesz lehetővé A Fine Matching eszközzel ellenőrizhető a nyomtatási minőség Nagy sebességű optikai karakterfelismerő és -ellenőrző eszköz Kétkamerás csatlakozások Trendfigyelés a vizsgálati folyamat elemzéséhez CompactFlash kártyahely adat- és képtároláshoz 35 digitális I/O, RS-232C Tételkód ellenőrzése a Quest OCV funkció használatával. 9 Egy inzulinadagoló egység végső vizsgálata. A képfeldolgozó rendszer egy LCD-kijelző működését/minőségét vizsgálja.

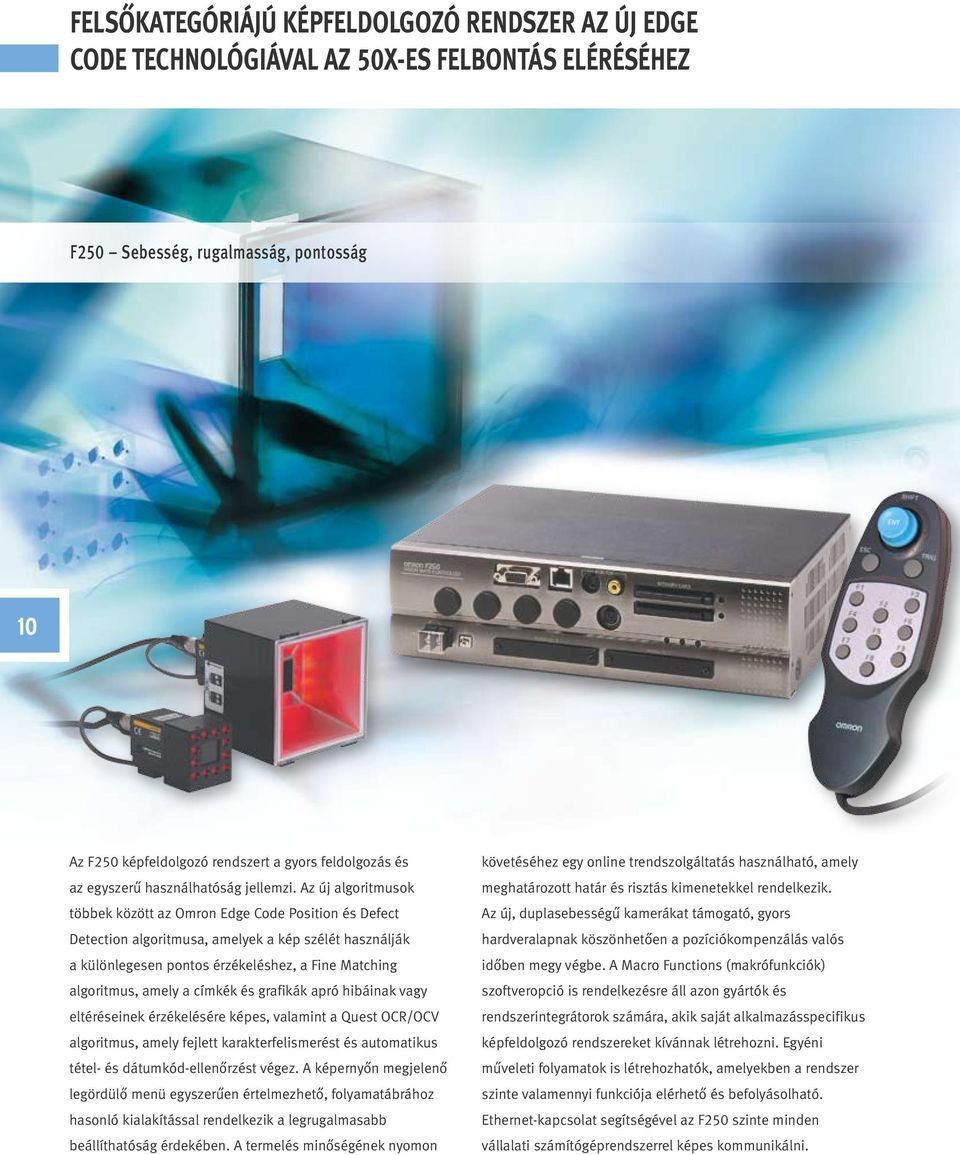

10 FELSŐKATEGÓRIÁJÚ KÉPFELDOLGOZÓ RENDSZER AZ ÚJ EDGE CODE TECHNOLÓGIÁVAL AZ 50X-ES FELBONTÁS ELÉRÉSÉHEZ F250 Sebesség, rugalmasság, pontosság 10 Az F250 képfeldolgozó rendszert a gyors feldolgozás és az egyszerű használhatóság jellemzi. Az új algoritmusok többek között az Omron Edge Code Position és Defect Detection algoritmusa, amelyek a kép szélét használják a különlegesen pontos érzékeléshez, a Fine Matching algoritmus, amely a címkék és grafikák apró hibáinak vagy eltéréseinek érzékelésére képes, valamint a Quest OCR/OCV algoritmus, amely fejlett karakterfelismerést és automatikus tétel- és dátumkód-ellenőrzést végez. A képernyőn megjelenő legördülő menü egyszerűen értelmezhető, folyamatábrához hasonló kialakítással rendelkezik a legrugalmasabb beállíthatóság érdekében. A termelés minőségének nyomon követéséhez egy online trendszolgáltatás használható, amely meghatározott határ és risztás kimenetekkel rendelkezik. Az új, duplasebességű kamerákat támogató, gyors hardveralapnak köszönhetően a pozíciókompenzálás valós időben megy végbe. A Macro Functions (makrófunkciók) szoftveropció is rendelkezésre áll azon gyártók és rendszerintegrátorok számára, akik saját alkalmazásspecifikus képfeldolgozó rendszereket kívánnak létrehozni. Egyéni műveleti folyamatok is létrehozhatók, amelyekben a rendszer szinte valamennyi funkciója elérhető és befolyásolható. Ethernet-kapcsolat segítségével az F250 szinte minden vállalati számítógéprendszerrel képes kommunikálni.

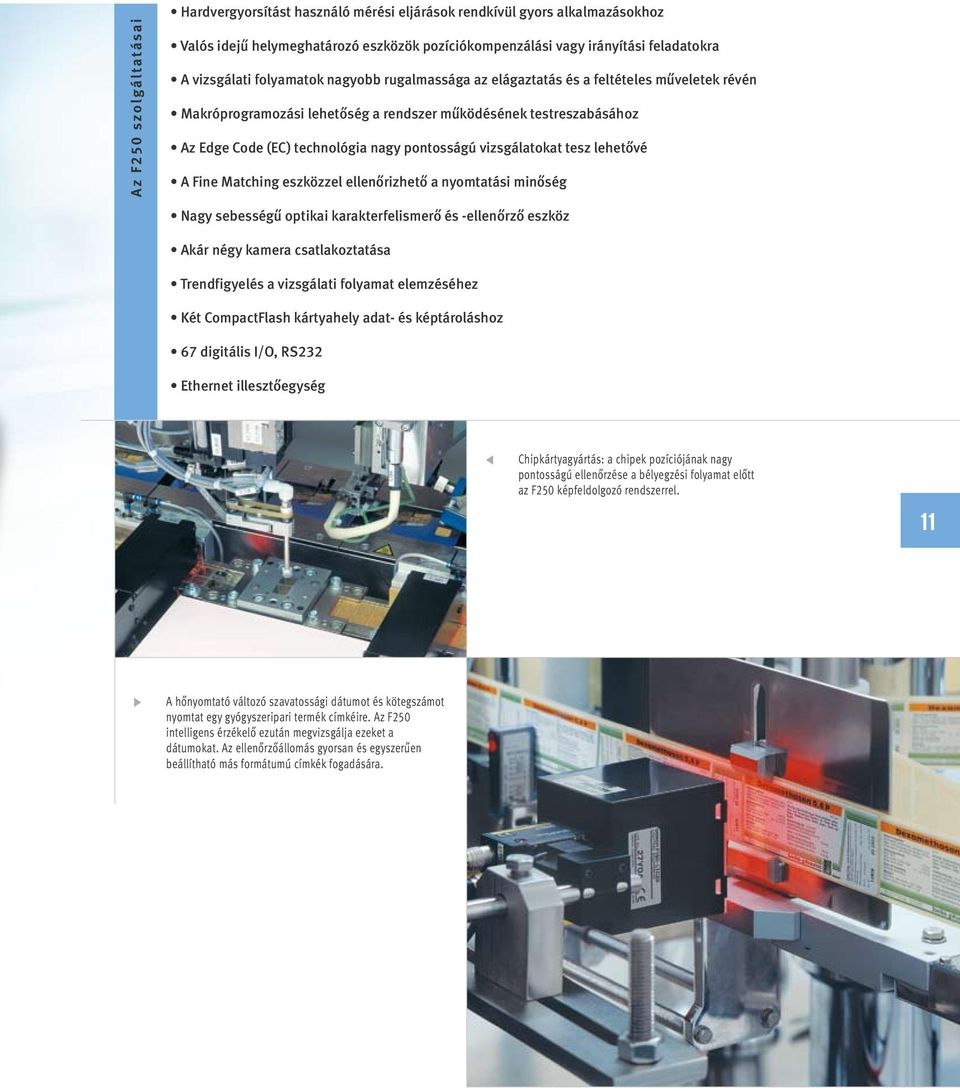

11 A z F s z o l g á l t a t á sa i Hardvergyorsítást használó mérési eljárások rendkívül gyors alkalmazásokhoz Valós idejű helymeghatározó eszközök pozíciókompenzálási vagy irányítási feladatokra A vizsgálati folyamatok nagyobb rugalmassága az elágaztatás és a feltételes műveletek révén Makróprogramozási lehetőség a rendszer működésének testreszabásához Az Edge Code (EC) technológia nagy pontosságú vizsgálatokat tesz lehetővé A Fine Matching eszközzel ellenőrizhető a nyomtatási minőség Nagy sebességű optikai karakterfelismerő és -ellenőrző eszköz Akár négy kamera csatlakoztatása Trendfigyelés a vizsgálati folyamat elemzéséhez Két CompactFlash kártyahely adat- és képtároláshoz 67 digitális I/O, RS232 Ethernet illesztőegység Chipkártyagyártás: a chipek pozíciójának nagy pontosságú ellenőrzése a bélyegzési folyamat előtt az F250 képfeldolgozó rendszerrel. 11 A hőnyomtató változó szavatossági dátumot és kötegszámot nyomtat egy gyógyszeripari termék címkéire. Az F250 intelligens érzékelő ezután megvizsgálja ezeket a dátumokat. Az ellenőrzőállomás gyorsan és egyszerűen beállítható más formátumú címkék fogadására.

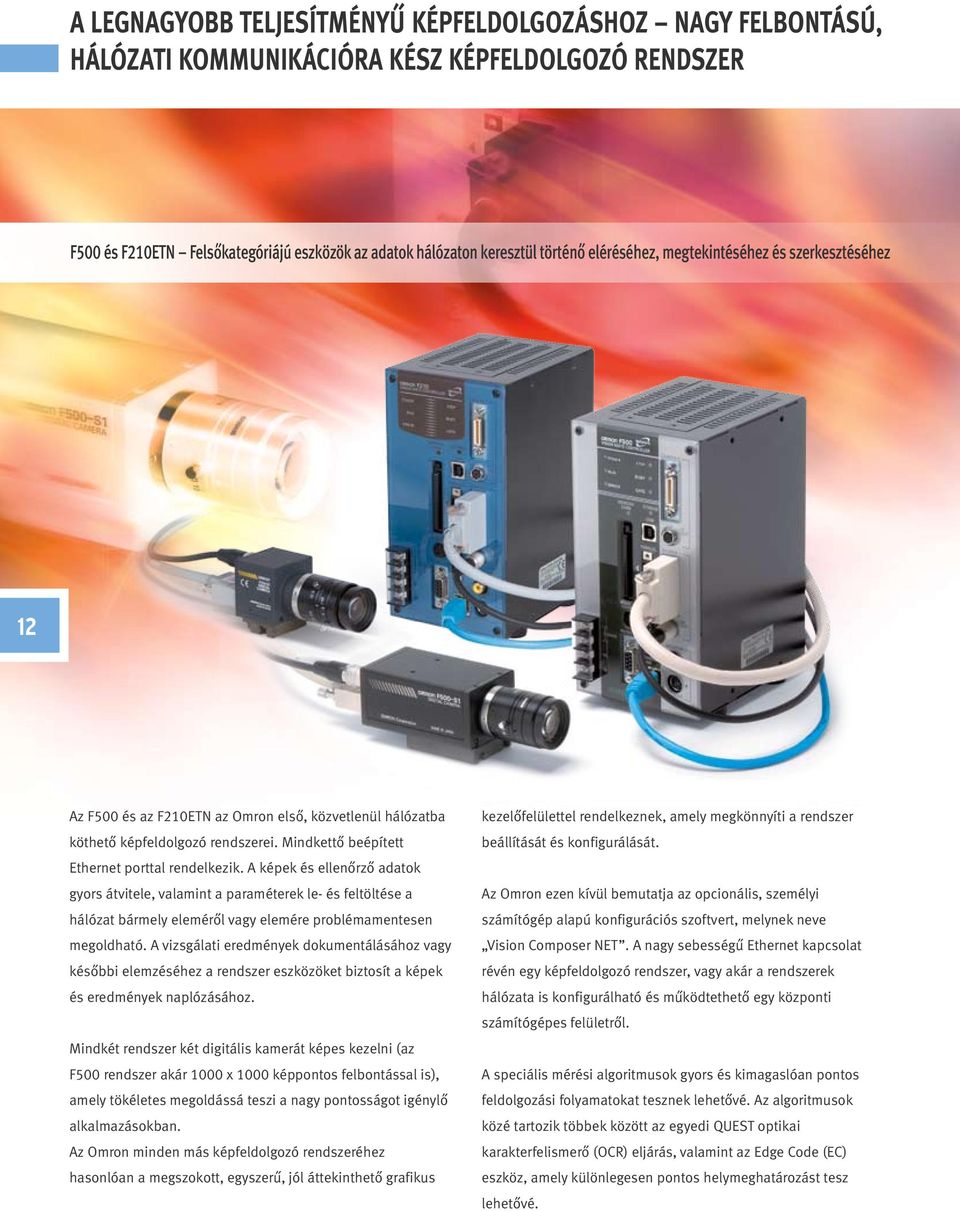

12 A LEGNAGYOBB TELJESÍTMÉNYŰ KÉPFELDOLGOZÁSHOZ NAGY FELBONTÁSÚ, HÁLÓZATI KOMMUNIKÁCIÓRA KÉSZ KÉPFELDOLGOZÓ RENDSZER F500 és F210ETN Felsőkategóriájú eszközök az adatok hálózaton keresztül történő eléréséhez, megtekintéséhez és szerkesztéséhez 12 Az F500 és az F210ETN az Omron első, közvetlenül hálózatba köthető képfeldolgozó rendszerei. Mindkettő beépített Ethernet porttal rendelkezik. A képek és ellenőrző adatok gyors átvitele, valamint a paraméterek le- és feltöltése a hálózat bármely eleméről vagy elemére problémamentesen megoldható. A vizsgálati eredmények dokumentálásához vagy későbbi elemzéséhez a rendszer eszközöket biztosít a képek és eredmények naplózásához. Mindkét rendszer két digitális kamerát képes kezelni (az F500 rendszer akár 1000 x 1000 képpontos felbontással is), amely tökéletes megoldássá teszi a nagy pontosságot igénylő alkalmazásokban. Az Omron minden más képfeldolgozó rendszeréhez hasonlóan a megszokott, egyszerű, jól áttekinthető grafikus kezelőfelülettel rendelkeznek, amely megkönnyíti a rendszer beállítását és konfigurálását. Az Omron ezen kívül bemutatja az opcionális, személyi számítógép alapú konfigurációs szoftvert, melynek neve Vision Composer NET. A nagy sebességű Ethernet kapcsolat révén egy képfeldolgozó rendszer, vagy akár a rendszerek hálózata is konfigurálható és működtethető egy központi számítógépes felületről. A speciális mérési algoritmusok gyors és kimagaslóan pontos feldolgozási folyamatokat tesznek lehetővé. Az algoritmusok közé tartozik többek között az egyedi QUEST optikai karakterfelismerő (OCR) eljárás, valamint az Edge Code (EC) eszköz, amely különlegesen pontos helymeghatározást tesz lehetővé.

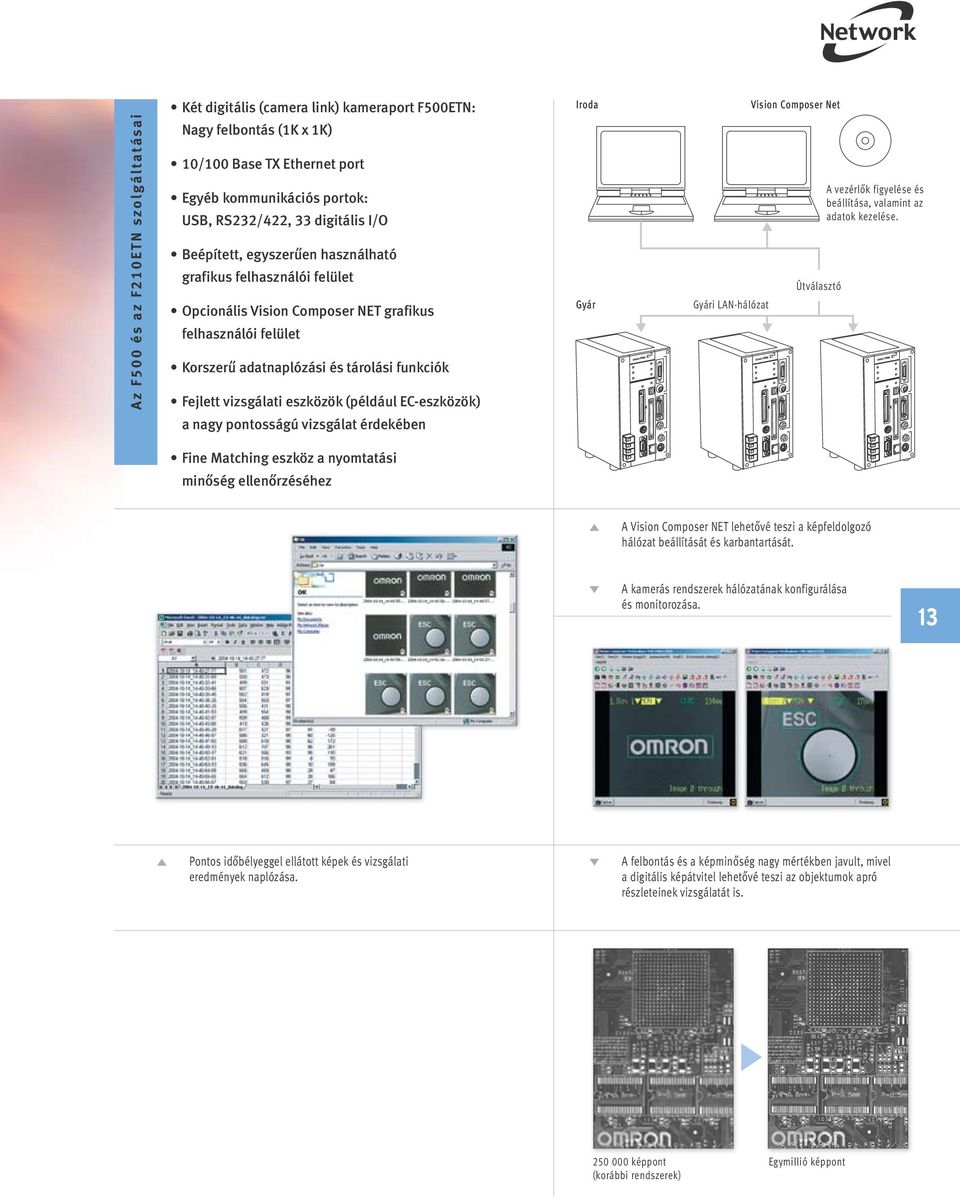

13 Két digitális (camera link) kameraport F500ETN: Iroda Vision Composer Net A z F é s a z F E T N s z o l g á l t a t á sa i Nagy felbontás (1K x 1K) 10/100 Base TX Ethernet port Egyéb kommunikációs portok: USB, RS232/422, 33 digitális I/O Beépített, egyszerűen használható grafikus felhasználói felület Opcionális Vision Composer NET grafikus felhasználói felület Korszerű adatnaplózási és tárolási funkciók Fejlett vizsgálati eszközök (például EC-eszközök) a nagy pontosságú vizsgálat érdekében Gyár Gyári LAN-hálózat Útválasztó A vezérlők figyelése és beállítása, valamint az adatok kezelése. Fine Matching eszköz a nyomtatási minőség ellenőrzéséhez A Vision Composer NET lehetővé teszi a képfeldolgozó hálózat beállítását és karbantartását. A kamerás rendszerek hálózatának konfigurálása és monitorozása. 13 Pontos időbélyeggel ellátott képek és vizsgálati eredmények naplózása. A felbontás és a képminőség nagy mértékben javult, mivel a digitális képátvitel lehetővé teszi az objektumok apró részleteinek vizsgálatát is képpont (korábbi rendszerek) Egymillió képpont

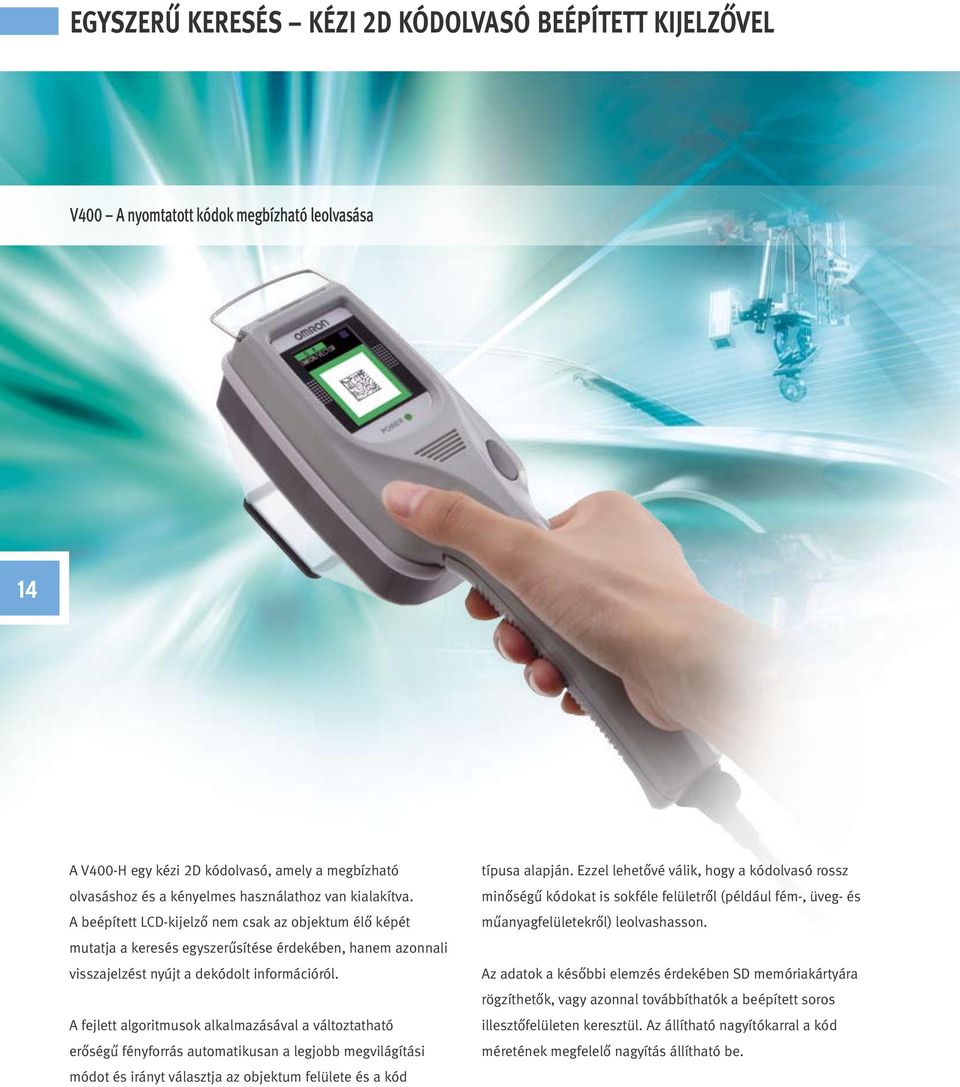

14 EGYSZERŰ KERESÉS KÉZI 2D KÓDOLVASÓ BEÉPÍTETT KIJELZŐVEL V400 A nyomtatott kódok megbízható leolvasása 14 A V400-H egy kézi 2D kódolvasó, amely a megbízható olvasáshoz és a kényelmes használathoz van kialakítva. A beépített LCD-kijelző nem csak az objektum élő képét mutatja a keresés egyszerűsítése érdekében, hanem azonnali visszajelzést nyújt a dekódolt információról. A fejlett algoritmusok alkalmazásával a változtatható erőségű fényforrás automatikusan a legjobb megvilágítási módot és irányt választja az objektum felülete és a kód típusa alapján. Ezzel lehetővé válik, hogy a kódolvasó rossz minőségű kódokat is sokféle felületről (például fém-, üveg- és műanyagfelületekről) leolvashasson. Az adatok a későbbi elemzés érdekében SD memóriakártyára rögzíthetők, vagy azonnal továbbíthatók a beépített soros illesztőfelületen keresztül. Az állítható nagyítókarral a kód méretének megfelelő nagyítás állítható be.

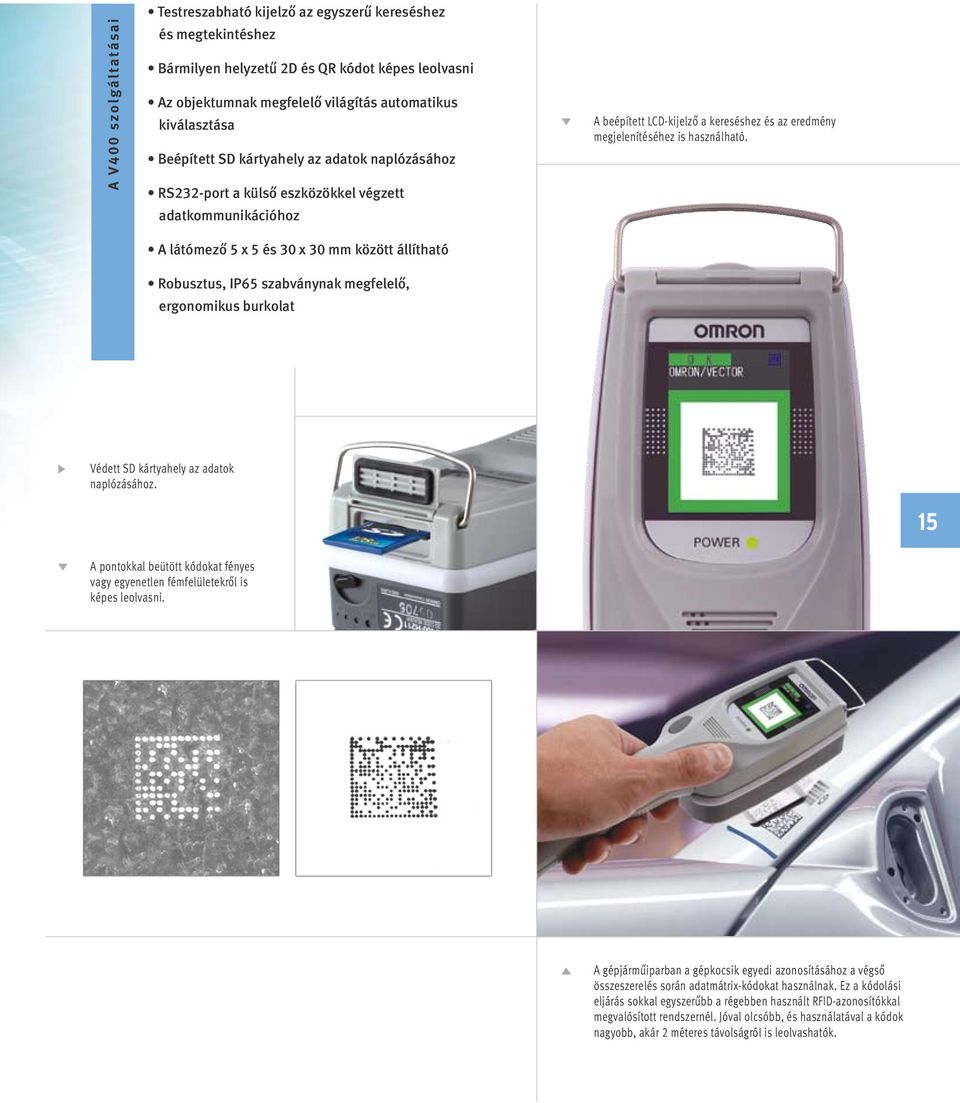

15 A V s z o l g á l t a t á sa i Testreszabható kijelző az egyszerű kereséshez és megtekintéshez Bármilyen helyzetű 2D és QR kódot képes leolvasni Az objektumnak megfelelő világítás automatikus kiválasztása Beépített SD kártyahely az adatok naplózásához RS232-port a külső eszközökkel végzett adatkommunikációhoz A látómező 5 x 5 és 30 x 30 mm között állítható Robusztus, IP65 szabványnak megfelelő, ergonomikus burkolat A beépített LCD-kijelző a kereséshez és az eredmény megjelenítéséhez is használható. Védett SD kártyahely az adatok naplózásához. 15 A pontokkal beütött kódokat fényes vagy egyenetlen fémfelületekről is képes leolvasni. A gépjárműiparban a gépkocsik egyedi azonosításához a végső összeszerelés során adatmátrix-kódokat használnak. Ez a kódolási eljárás sokkal egyszerűbb a régebben használt RFID-azonosítókkal megvalósított rendszernél. Jóval olcsóbb, és használatával a kódok nagyobb, akár 2 méteres távolságról is leolvashatók.

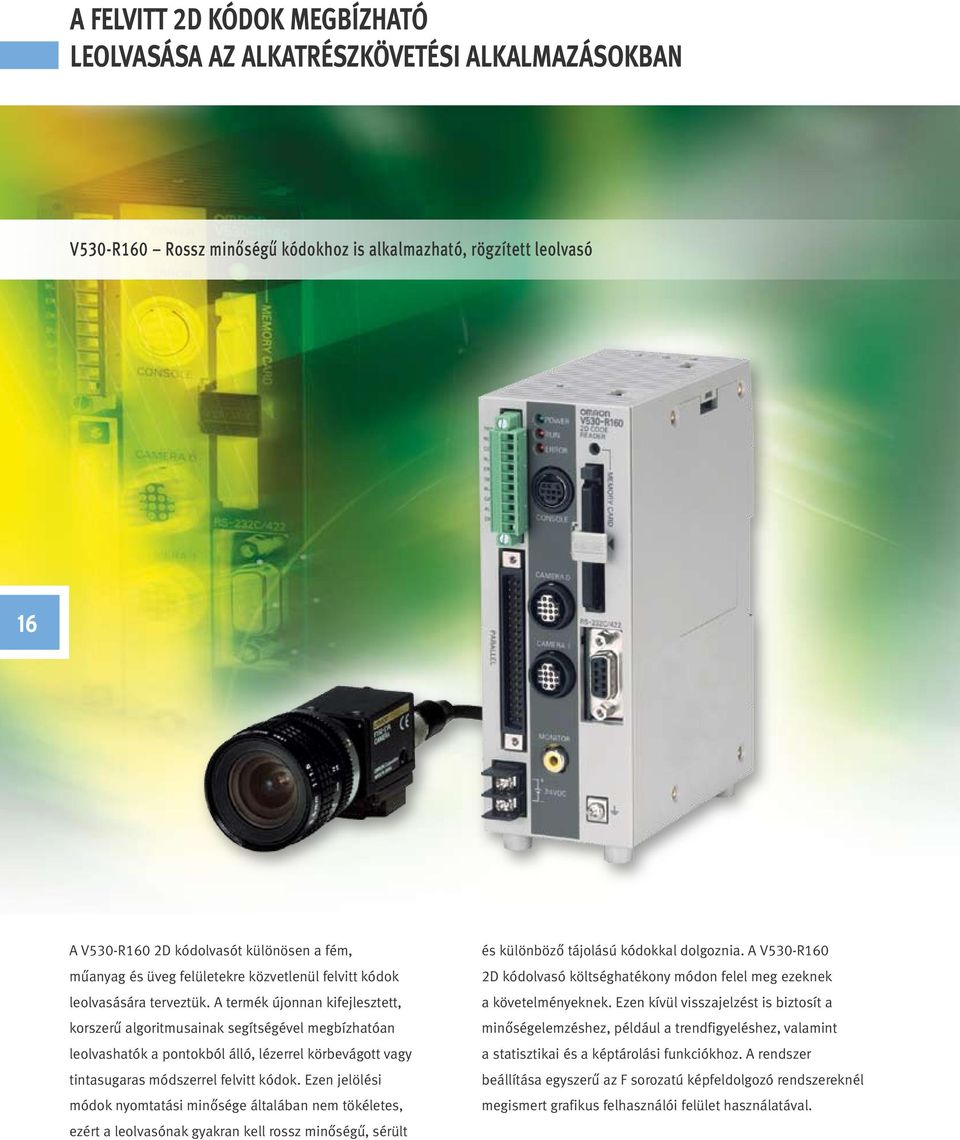

16 A FELVITT 2D KÓDOK MEGBÍZHATÓ LEOLVASÁSA AZ ALKATRÉSZKÖVETÉSI ALKALMAZÁSOKBAN V530-R160 Rossz minőségű kódokhoz is alkalmazható, rögzített leolvasó 16 A V530-R160 2D kódolvasót különösen a fém, műanyag és üveg felületekre közvetlenül felvitt kódok leolvasására terveztük. A termék újonnan kifejlesztett, korszerű algoritmusainak segítségével megbízhatóan leolvashatók a pontokból álló, lézerrel körbevágott vagy tintasugaras módszerrel felvitt kódok. Ezen jelölési módok nyomtatási minősége általában nem tökéletes, ezért a leolvasónak gyakran kell rossz minőségű, sérült és különböző tájolású kódokkal dolgoznia. A V530-R160 2D kódolvasó költséghatékony módon felel meg ezeknek a követelményeknek. Ezen kívül visszajelzést is biztosít a minőségelemzéshez, például a trendfigyeléshez, valamint a statisztikai és a képtárolási funkciókhoz. A rendszer beállítása egyszerű az F sorozatú képfeldolgozó rendszereknél megismert grafikus felhasználói felület használatával.

17 A V R s z o l g á l t a t á sa i Kétkamerás csatlakozások Nagy sebességű képkészítés (legalább 8 ms képenként) Felvitt adatmátrix- és QR-kódok leolvasása Kódok leolvasása minden irányból (360 ) Minőséggel kapcsolatos visszajelzésekhez felhasználható trendfigyelés és statisztikai funkciók 35 kép belső tárolása CompactFlash kártyahely adat- és képtároláshoz (kártyánként legfeljebb kb. 400 kép) Több konfiguráció belső tárolása nem törlődő memóriában; CompactFlash kártya használatával több mint 1000 konfiguráció is tárolható Kommunikáció RS232/422 és 11 digitális I/O segítségével A kódok bármilyen tájolással, illetve egyenetlen háttér előtt is beolvashatóak. 17 Vezérműtengely V530-R160E V530-R160EP Hengerfej Főtengely Motorblokk Az objektumokra felvitt, kétdimenziós kódok információi olvashatók le. A fontos alkatrészek követése a jelölésekkel és azok leolvasásával a kis alkatrészek esetében is lehetővé válik. Felvitt adatmátrix-kód egy sebességváltón.

18 A SIKER TITKA A KÉPFELDOLGOZÓ ALKALMAZÁSOKBAN REJLIK 18 A megfelelő megvilágítás A végfelhasználónak gyakran nagy kihívást okoz a megfelelő összetevők kiválasztása, és olyan vizsgálórendszer létrehozása, amely minden követelménynek eleget tesz. Az Omron segíti ügyfeleit a megfelelő fényforrás kiválasztásában, és magasfokúan integrált vizsgáló rendszert bocsát rendelkezésre. Tudjuk, hogy nincs olyan univerzális világítórendszer, amely valamennyi képfeldolgozó alkalmazás számára megfelelő. Ezért többféle világítórendszert kínálunk, amelyek valamennyi felhasználó és alkalmazás igényeit képesek kielégíteni. A képfeldolgozó rendszerek TELJES áttekintése Kamerás érzékelők Megnevezés ZFV ZFV színes változata F160 Mérési eljárások száma A vezérlő típusától függően 8, színes Kb vagy 7 Kamerák száma 1 digitális 1 digitális, színes 2 progresszív letapogatás, nagy sebesség Mérési csoportok/bankok száma 8, DSU egység használatával bő víthető 32, CF-kártya használatával bővíthető Mérőablakok száma 1, skálázható 32 Csatlakozók 8 digitális I/O 8 digitális I/O, USB/RS232 RS232, 35 digitális I/O Hálózat

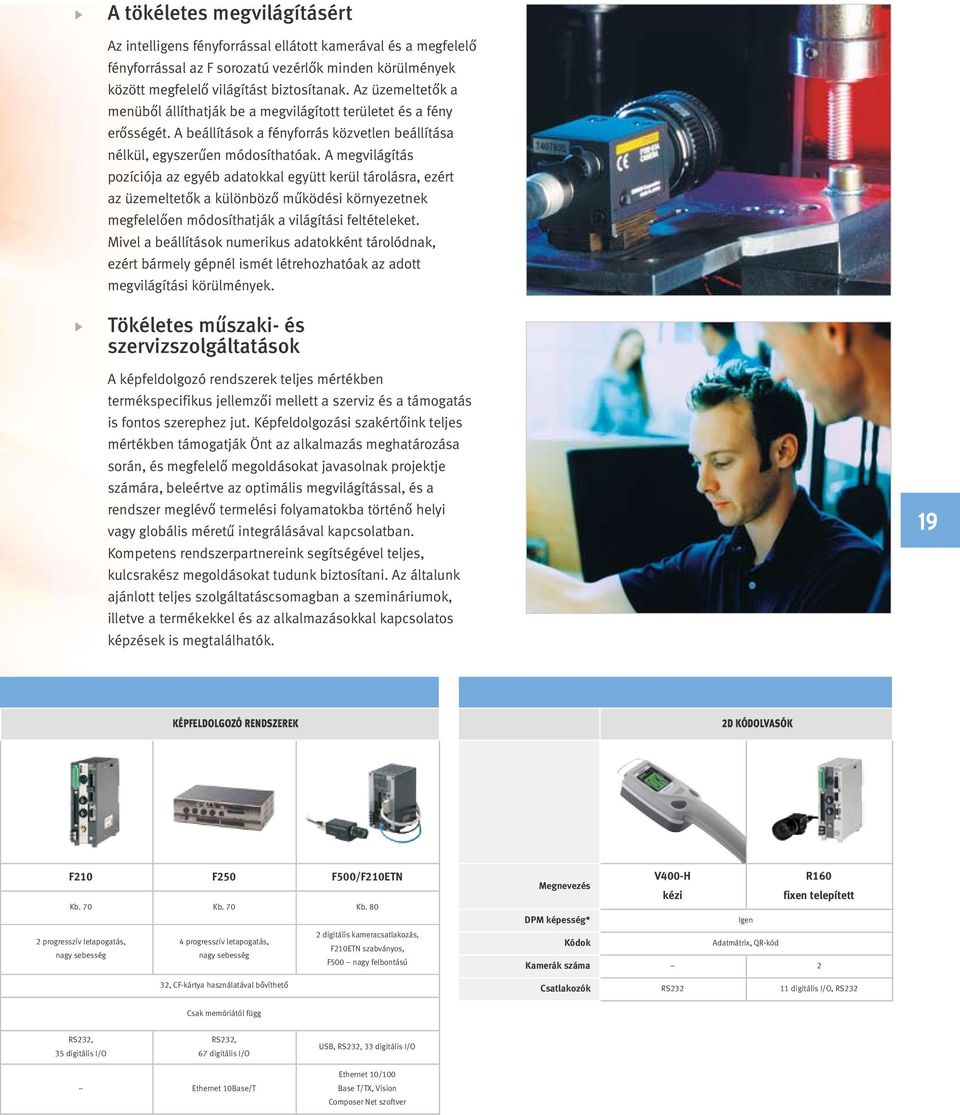

19 A tökéletes megvilágításért Az intelligens fényforrással ellátott kamerával és a megfelelő fényforrással az F sorozatú vezérlők minden körülmények között megfelelő világítást biztosítanak. Az üzemeltetők a menüből állíthatják be a megvilágított területet és a fény erősségét. A beállítások a fényforrás közvetlen beállítása nélkül, egyszerűen módosíthatóak. A megvilágítás pozíciója az egyéb adatokkal együtt kerül tárolásra, ezért az üzemeltetők a különböző működési környezetnek megfelelően módosíthatják a világítási feltételeket. Mivel a beállítások numerikus adatokként tárolódnak, ezért bármely gépnél ismét létrehozhatóak az adott megvilágítási körülmények. Tökéletes műszaki- és szervizszolgáltatások A képfeldolgozó rendszerek teljes mértékben termékspecifikus jellemzői mellett a szerviz és a támogatás is fontos szerephez jut. Képfeldolgozási szakértőink teljes mértékben támogatják Önt az alkalmazás meghatározása során, és megfelelő megoldásokat javasolnak projektje számára, beleértve az optimális megvilágítással, és a rendszer meglévő termelési folyamatokba történő helyi vagy globális méretű integrálásával kapcsolatban. Kompetens rendszerpartnereink segítségével teljes, kulcsrakész megoldásokat tudunk biztosítani. Az általunk ajánlott teljes szolgáltatáscsomagban a szemináriumok, illetve a termékekkel és az alkalmazásokkal kapcsolatos képzések is megtalálhatók. 19 KÉPFELDOLGOZÓ rendszerek 2D kódolvasók F210 F250 F500/F210ETN Kb. 70 Kb. 70 Kb progresszív letapogatás, nagy sebesség 4 progresszív letapogatás, nagy sebesség 2 digitális kameracsatlakozás, F210ETN szabványos, F500 nagy felbontású 32, CF-kártya használatával bővíthető V400-H R160 Megnevezés kézi fixen telepített DPM képesség* Igen Kódok Adatmátrix, QR-kód Kamerák száma 2 Csatlakozók RS digitális I/O, RS232 Csak memóriától függ RS232, 35 digitális I/O RS232, 67 digitális I/O USB, RS232, 33 digitális I/O Ethernet 10Base/T Ethernet 10/100 Base T/TX, Vision Composer Net szoftver
