Társak a faépítészetben. A Johann Pabst Holzindustrie GmbH termékei.

Átírás

1 Társak a faépítészetben. A Johann Pabst Holzindustrie GmbH termékei.

2 HU-V2

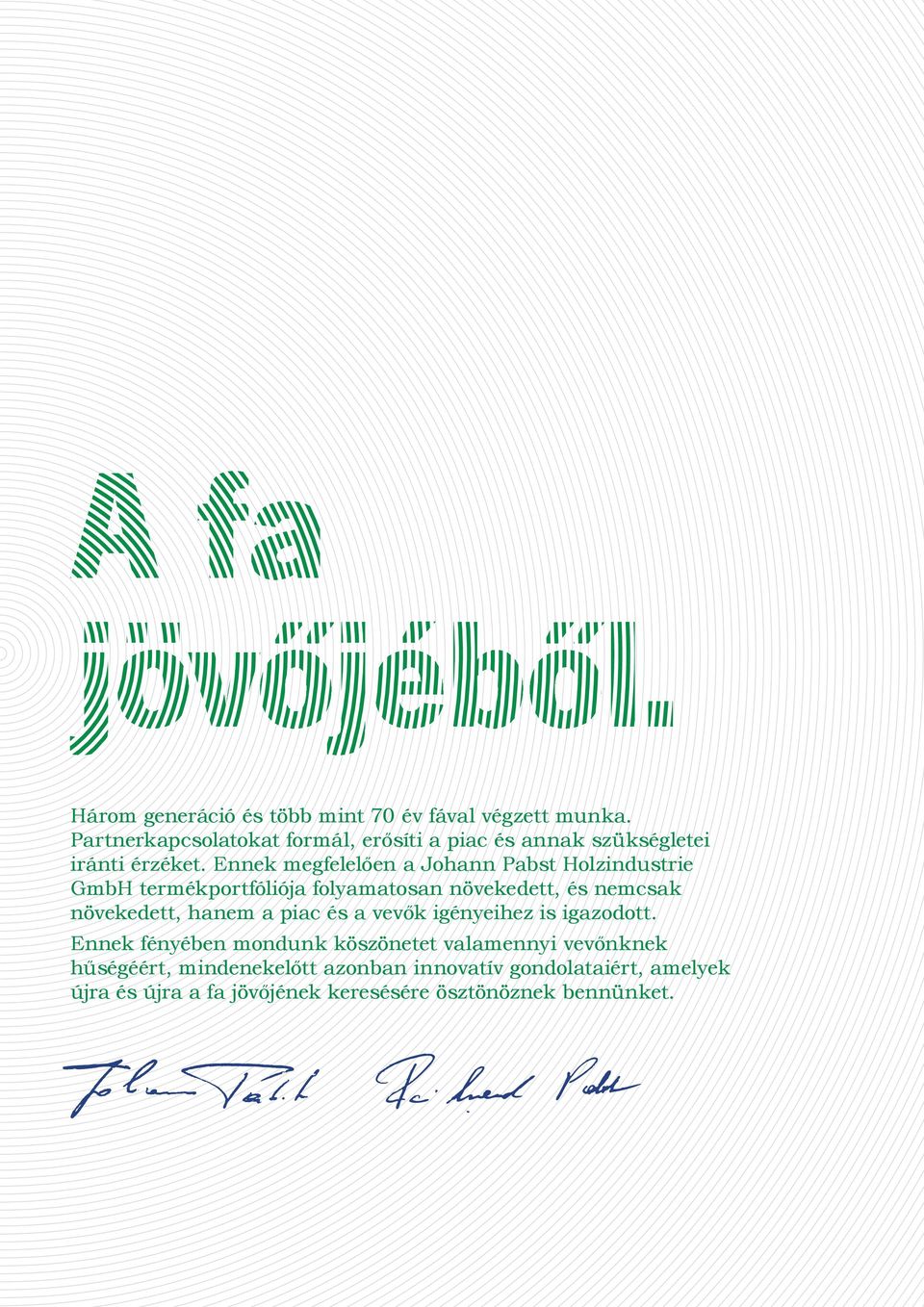

3 Három generáció és több mint 70 év fával végzett munka. Partnerkapcsolatokat formál, erősíti a piac és annak szükségletei iránti érzéket. Ennek megfelelően a Johann Pabst Holzindustrie GmbH termékportfóliója folyamatosan növekedett, és nemcsak növekedett, hanem a piac és a vevők igényeihez is igazodott. Ennek fényében mondunk köszönetet valamennyi vevőnknek hűségéért, mindenekelőtt azonban innovatív gondolataiért, amelyek újra és újra a fa jövőjének keresésére ösztönöznek bennünket.

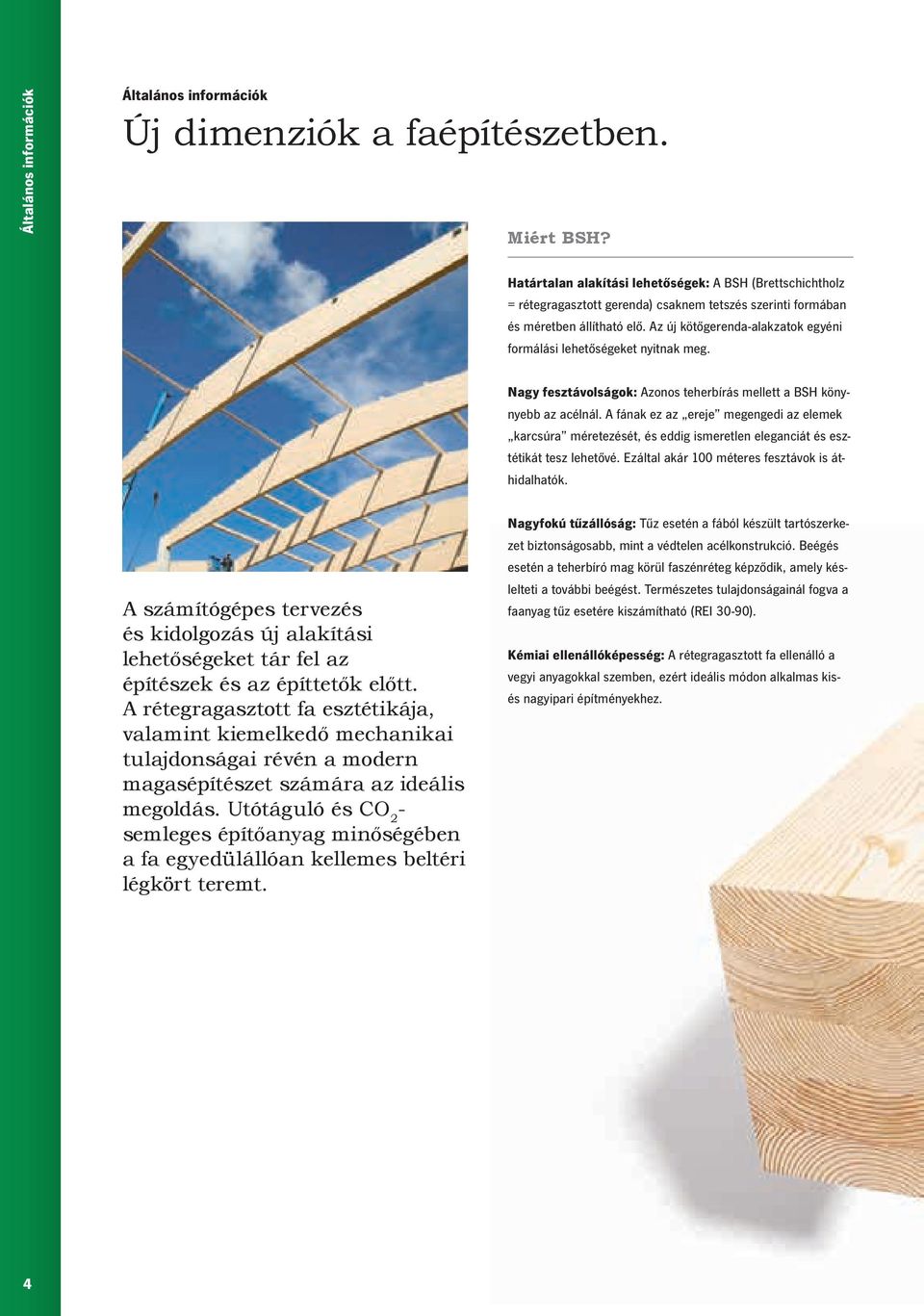

4 Általános információk Általános információk Új dimenziók a faépítészetben. Miért BSH? Határtalan alakítási lehetőségek: A BSH (Brettschichtholz = rétegragasztott gerenda) csaknem tetszés szerinti formában és méretben állítható elő. Az új kötőgerenda-alakzatok egyéni formálási lehetőségeket nyitnak meg. Nagy fesztávolságok: Azonos teherbírás mellett a BSH könynyebb az acélnál. A fának ez az ereje megengedi az elemek karcsúra méretezését, és eddig ismeretlen eleganciát és esztétikát tesz lehetővé. Ezáltal akár 100 méteres fesztávok is áthidalhatók. A számítógépes tervezés és kidolgozás új alakítási lehetőségeket tár fel az építészek és az építtetők előtt. A rétegragasztott fa esztétikája, valamint kiemelkedő mechanikai tulajdonságai révén a modern magasépítészet számára az ideális megoldás. Utótáguló és CO 2 - semleges építőanyag minőségében a fa egyedülállóan kellemes beltéri légkört teremt. Nagyfokú tűzállóság: Tűz esetén a fából készült tartószerkezet biztonságosabb, mint a védtelen acélkonstrukció. Beégés esetén a teherbíró mag körül faszénréteg képződik, amely késlelteti a további beégést. Természetes tulajdonságainál fogva a faanyag tűz esetére kiszámítható (REI 30-90). Kémiai ellenállóképesség: A rétegragasztott fa ellenálló a vegyi anyagokkal szemben, ezért ideális módon alkalmas kisés nagyipari építményekhez. 4

5 A fa mint ökológiai építőanyag (CO 2 -tároló): Növekedése során a fa CO 2 -t tárol. Ha ekkor olyan termékekhez használjuk fel, mint pl. házak, csarnokok vagy hidak, a CO 2 -redukáló hatás fennmarad. Minden beépített köbméter fa átlagosan két tonnával csökkenti ugyanis a légkörbe történő CO 2 -kibocsátást. Általános információk Beltéri légkör: A fa higroszkópikus, vagyis klímaaktív építőanyag. A fa, és vele együtt a rétegragasztott műszaki kialakítás e specifi kus tulajdonsága révén kellemes légkört teremt, amely kellemes hatást gyakorol a helyiség klímájára, és a helyiségben zajló életre. Építésfizikai tudnivalók (repedésképződés) A rétegragasztott fa a (különösen beton, vakolat és esztrich készítése során) lehetséges építési nedvesség miatt az építési szakaszban vizet köt meg. Ezt a nedvességet azután egyensúlyi nedvességbe kell átvinni. Ezt elővigyázatos felfűtéssel és szellőztetéssel segítik elő, hogy minimalizálják a zsugorodási repedéseket a BSH-ból készült szerkezeti elemekben. A levegő és a fa nedvességtartalmának összehangolása: Fűthető épületek esetén tudatosan vigyázni kell a beltéri hőmérséklet lassú emelésére annak érdekében, hogy a fa nedvességtartalma a levegőéhez lassan közeledjen. Erre külön fel kell hívni az építtető fi gyelmét. 5

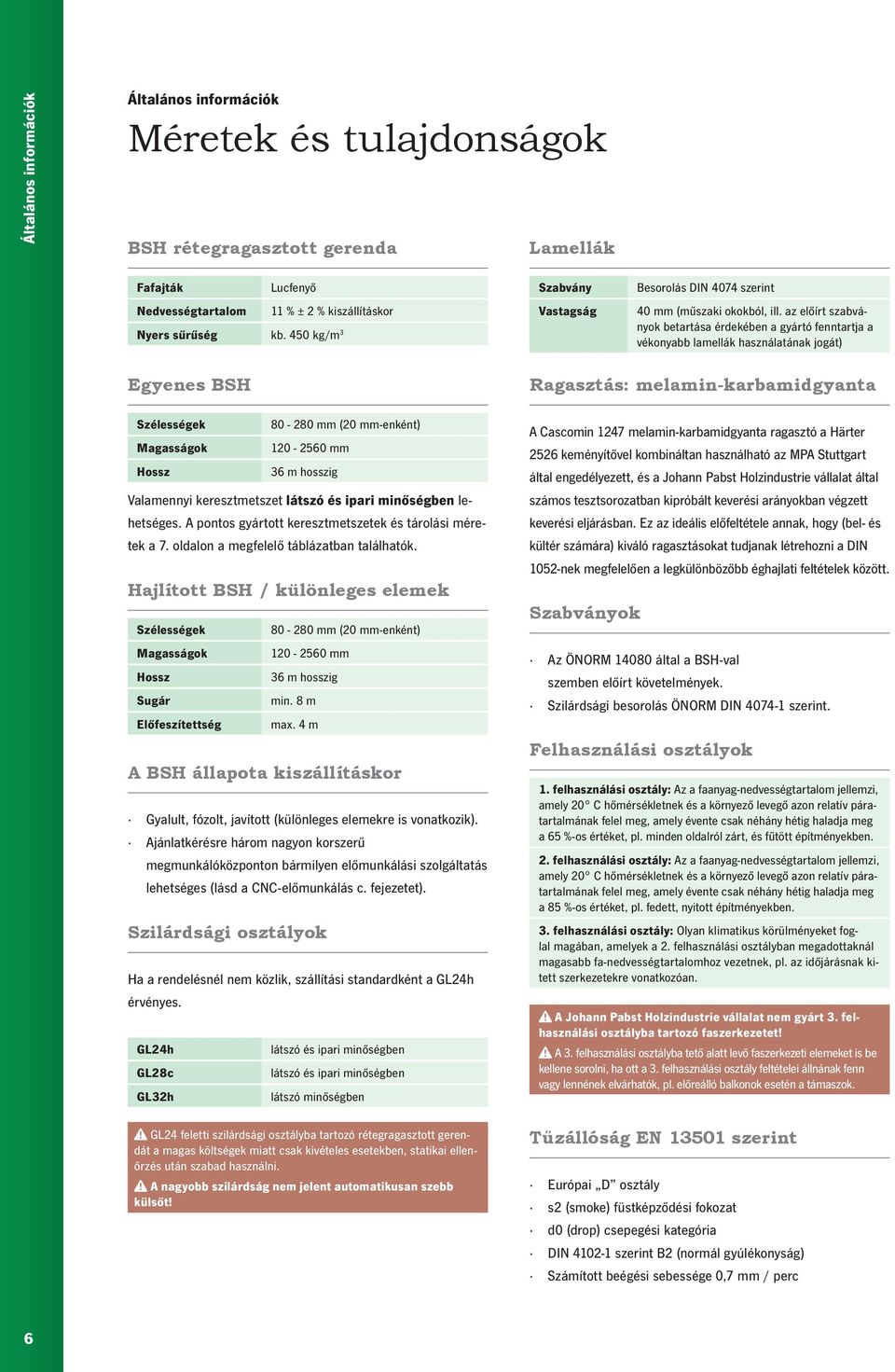

6 Általános információk Általános információk Méretek és tulajdonságok BSH rétegragasztott gerenda Lamellák Fafajták Lucfenyő Nedvességtartalom 11 % ± 2 % kiszállításkor Nyers sűrűség kb. 450 kg/m 3 Szabvány Besorolás DIN 4074 szerint 40 mm (műszaki okokból, ill. az előírt szabványok betartása érdekében a gyártó fenntartja a vékonyabb lamellák használatának jogát) Egyenes BSH ek Magasságok mm (20 mm-enként) mm 36 m hosszig Valamennyi keresztmetszet látszó és ipari minőségben lehetséges. A pontos gyártott keresztmetszetek és tárolási méretek a 7. oldalon a megfelelő táblázatban találhatók. Hajlított BSH / különleges elemek ek Magasságok Sugár Előfeszítettség mm (20 mm-enként) mm 36 m hosszig min. 8 m max. 4 m A BSH állapota kiszállításkor Gyalult, fózolt, javított (különleges elemekre is vonatkozik). Ajánlatkérésre három nagyon korszerű megmunkálóközponton bármilyen előmunkálási szolgáltatás lehetséges (lásd a CNC-előmunkálás c. fejezetet). Szilárdsági osztályok Ha a rendelésnél nem közlik, szállítási standardként a GL24h érvényes. GL24h GL28c GL32h látszó és ipari minőségben látszó és ipari minőségben látszó minőségben GL24 feletti szilárdsági osztályba tartozó rétegragasztott gerendát a magas költségek miatt csak kivételes esetekben, statikai ellenőrzés után szabad használni. A nagyobb szilárdság nem jelent automatikusan szebb külsőt! Ragasztás: melamin-karbamidgyanta A Cascomin 1247 melamin-karbamidgyanta ragasztó a Härter 2526 keményítővel kombináltan használható az MPA Stuttgart által engedélyezett, és a Johann Pabst Holzindustrie vállalat által számos tesztsorozatban kipróbált keverési arányokban végzett keverési eljárásban. Ez az ideális előfeltétele annak, hogy (bel- és kültér számára) kiváló ragasztásokat tudjanak létrehozni a DIN 1052-nek megfelelően a legkülönbözőbb éghajlati feltételek között. Szabványok Az ÖNORM által a BSH-val szemben előírt követelmények. Szilárdsági besorolás ÖNORM DIN szerint. Felhasználási osztályok 1. felhasználási osztály: Az a faanyag-nedvességtartalom jellemzi, amely 20 C hőmérsékletnek és a környező levegő azon relatív páratartalmának felel meg, amely évente csak néhány hétig haladja meg a 65 %-os értéket, pl. minden oldalról zárt, és fűtött építményekben. 2. felhasználási osztály: Az a faanyag-nedvességtartalom jellemzi, amely 20 C hőmérsékletnek és a környező levegő azon relatív páratartalmának felel meg, amely évente csak néhány hétig haladja meg a 85 %-os értéket, pl. fedett, nyitott építményekben. 3. felhasználási osztály: Olyan klimatikus körülményeket foglal magában, amelyek a 2. felhasználási osztályban megadottaknál magasabb fa-nedvességtartalomhoz vezetnek, pl. az időjárásnak kitett szerkezetekre vonatkozóan. A Johann Pabst Holzindustrie vállalat nem gyárt 3. felhasználási osztályba tartozó faszerkezetet! A 3. felhasználási osztályba tető alatt levő faszerkezeti elemeket is be kellene sorolni, ha ott a 3. felhasználási osztály feltételei állnának fenn vagy lennének elvárhatók, pl. előreálló balkonok esetén a támaszok. Tűzállóság EN szerint Európai D osztály s2 (smoke) füstképződési fokozat d0 (drop) csepegési kategória DIN szerint B2 (normál gyúlékonyság) Számított beégési sebessége 0,7 mm / perc 6

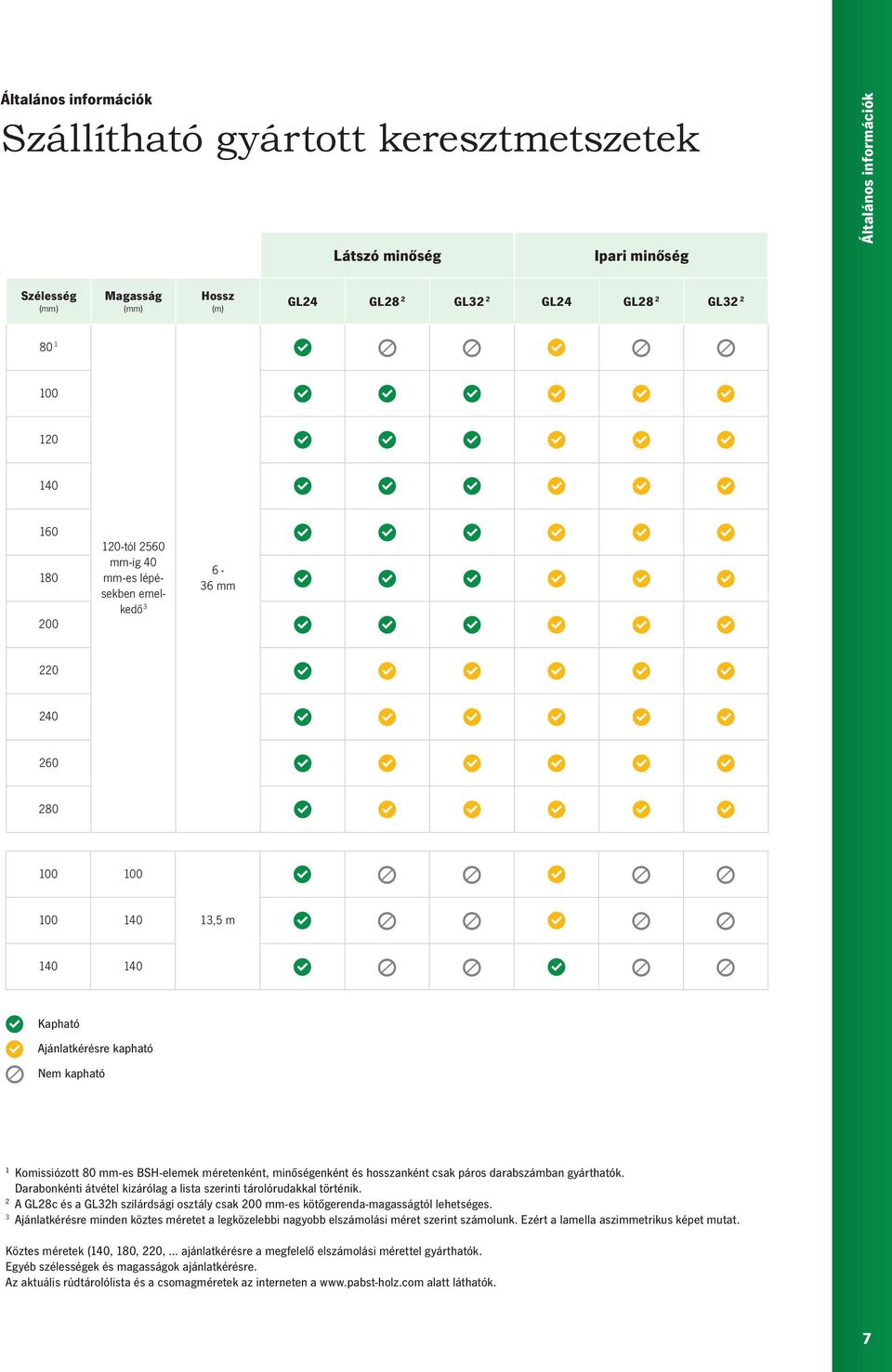

7 Általános információk Szállítható gyártott keresztmetszetek Látszó minőség Ipari minőség Általános információk Magasság GL24 GL28 2 GL32 2 GL24 GL28 2 GL tól 2560 mm-ig 40 mm-es lépésekben emelkedő mm ,5 m Kapható Ajánlatkérésre kapható Nem kapható 1 Komissiózott 80 mm-es BSH-elemek méretenként, minőségenként és hosszanként csak páros darabszámban gyárthatók. Darabonkénti átvétel kizárólag a lista szerinti tárolórudakkal történik. 2 A GL28c és a GL32h szilárdsági osztály csak 200 mm-es kötőgerenda-magasságtól lehetséges. 3 Ajánlatkérésre minden köztes méretet a legközelebbi nagyobb elszámolási méret szerint számolunk. Ezért a lamella aszimmetrikus képet mutat. Köztes méretek (140, 180, 220, ajánlatkérésre a megfelelő elszámolási mérettel gyárthatók. Egyéb szélességek és magasságok ajánlatkérésre. Az aktuális rúdtárolólista és a csomagméretek az interneten a alatt láthatók. 7

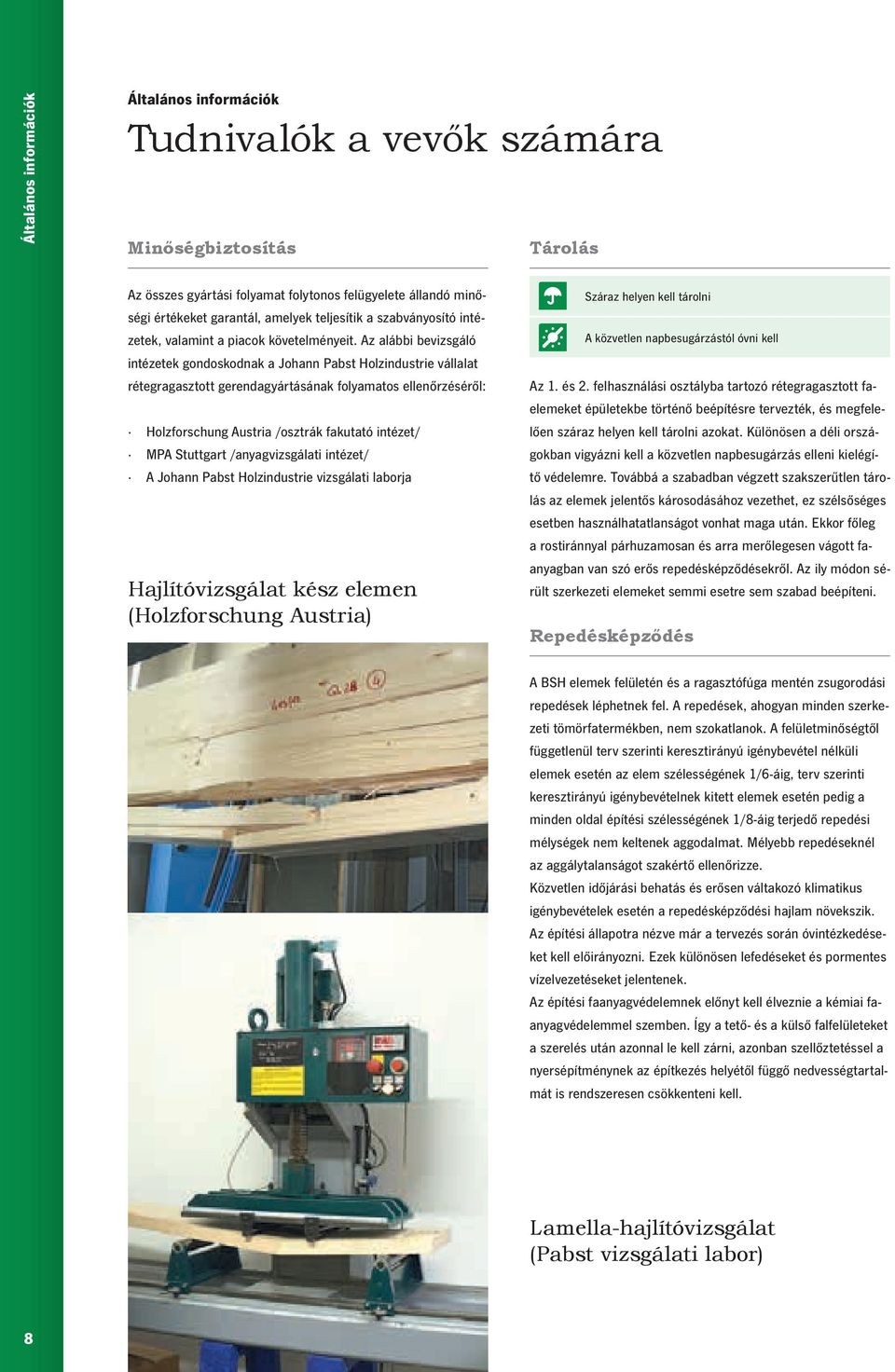

8 Általános információk Általános információk Tudnivalók a vevők számára Minőségbiztosítás Tárolás Az összes gyártási folyamat folytonos felügyelete állandó minőségi értékeket garantál, amelyek teljesítik a szabványosító intézetek, valamint a piacok követelményeit. Az alábbi bevizsgáló intézetek gondoskodnak a Johann Pabst Holzindustrie vállalat rétegragasztott gerendagyártásának folyamatos ellenőrzéséről: Holzforschung Austria /osztrák fakutató intézet/ MPA Stuttgart /anyagvizsgálati intézet/ A Johann Pabst Holzindustrie vizsgálati laborja Hajlítóvizsgálat kész elemen (Holzforschung Austria) Száraz helyen kell tárolni A közvetlen napbesugárzástól óvni kell Az 1. és 2. felhasználási osztályba tartozó rétegragasztott faelemeket épületekbe történő beépítésre tervezték, és megfelelően száraz helyen kell tárolni azokat. Különösen a déli országokban vigyázni kell a közvetlen napbesugárzás elleni kielégítő védelemre. Továbbá a szabadban végzett szakszerűtlen tárolás az elemek jelentős károsodásához vezethet, ez szélsőséges esetben használhatatlanságot vonhat maga után. Ekkor főleg a rostiránnyal párhuzamosan és arra merőlegesen vágott faanyagban van szó erős repedésképződésekről. Az ily módon sérült szerkezeti elemeket semmi esetre sem szabad beépíteni. Repedésképződés A BSH elemek felületén és a ragasztófúga mentén zsugorodási repedések léphetnek fel. A repedések, ahogyan minden szerkezeti tömörfatermékben, nem szokatlanok. A felületminőségtől függetlenül terv szerinti keresztirányú igénybevétel nélküli elemek esetén az elem szélességének 1/6-áig, terv szerinti keresztirányú igénybevételnek kitett elemek esetén pedig a minden oldal építési szélességének 1/8-áig terjedő repedési mélységek nem keltenek aggodalmat. Mélyebb repedéseknél az aggálytalanságot szakértő ellenőrizze. Közvetlen időjárási behatás és erősen váltakozó klimatikus igénybevételek esetén a repedésképződési hajlam növekszik. Az építési állapotra nézve már a tervezés során óvintézkedéseket kell előirányozni. Ezek különösen lefedéseket és pormentes vízelvezetéseket jelentenek. Az építési faanyagvédelemnek előnyt kell élveznie a kémiai faanyagvédelemmel szemben. Így a tető- és a külső falfelületeket a szerelés után azonnal le kell zárni, azonban szellőztetéssel a nyersépítménynek az építkezés helyétől függő nedvességtartalmát is rendszeresen csökkenteni kell. Lamella-hajlítóvizsgálat (Pabst vizsgálati labor) 8

9 Szállítás és szerelés A lamellák megjelölése Általános információk A rétegragasztott fából készült elemek szállítását és szerelését alapvetően csak gyakorlott, erre felszerelt szaküzemek végezhetik. Be kell tartani a következőket: A Pabst BSH ragasztott gerendáit a lamellák dombornyomásával jelölik. Ez a nyomás csak az elem roncsolásakor válik láthatóvá, és kár esetén az azonosítást szolgálja. Megfelelő dúcolás, építés közbeni állapotában is. Szennyeződések elkerülése. Emelési műveletek során rendszerint a teljes keresztmetszetet nehézteher-emelő szalagokkal vagy más megfelelő géppel körül kell fogni. Szabályszerű köztes tárolás. Ekkor különösen arra kell ügyelni, hogy a szállítási csomagolásokat a vízlecsapódás rákövetkező kéküléssel vagy penészedéssel együtt járó veszélye miatt hamar el kell távolítani. Majd az elemeket megfelelő letakarásokkal kel az átnedvesedéstől és a szennyeződéstől megóvni. Megfelelő élvédelem. Beépítés előtt el kell végezni az acélelemek korrózióvédelmét, hogy a faelemeken a rozsdafoltokat elkerüljék. Az acélelemeken végzett hegesztési vagy vágási munkálatok zónájában a faelemeket az elszíneződések és a rozsdafoltok elkerülése céljából le kell takarni. Ebből az alábbi információk olvashatók ki: A gyártó üzem neve. A lamella szilárdsága. A gyártás dátuma.. Az elemnek ez az azonosítója bizonyosságot nyújt a vevőknek a minőségről és az eredetről. A BSH-ra ragasztott címke magyarázata u Csomagolás Komissiózott és raktári áru: fóliázott csomag. Maximális csomagméret: 1200mm x 420mm x 18000mm. Különleges elemek: a fóliaborítások a szerkezet méretének és a szállítóeszköznek megfelelők. A csomagolófólia véd a szennyeződéstől és a fröccsenő víztől. UV-sugárzás ellen azonban nem képez megfelelő védelmet. A fólia hosszabb ideig tartó tárolásra sem alkalmas. Leszállítás után ellenőrizni kell az árut a víz által okozott károkra vonatkozóan. Ha víz jutott be, a fóliát haladéktalanul fel kell nyitni, hogy a száradást biztosítsák. v w x y U u a szál száma v méretek w szilárdsági osztály/minőség x rendelési szám y a vevő neve U komissiózási jelölés 9

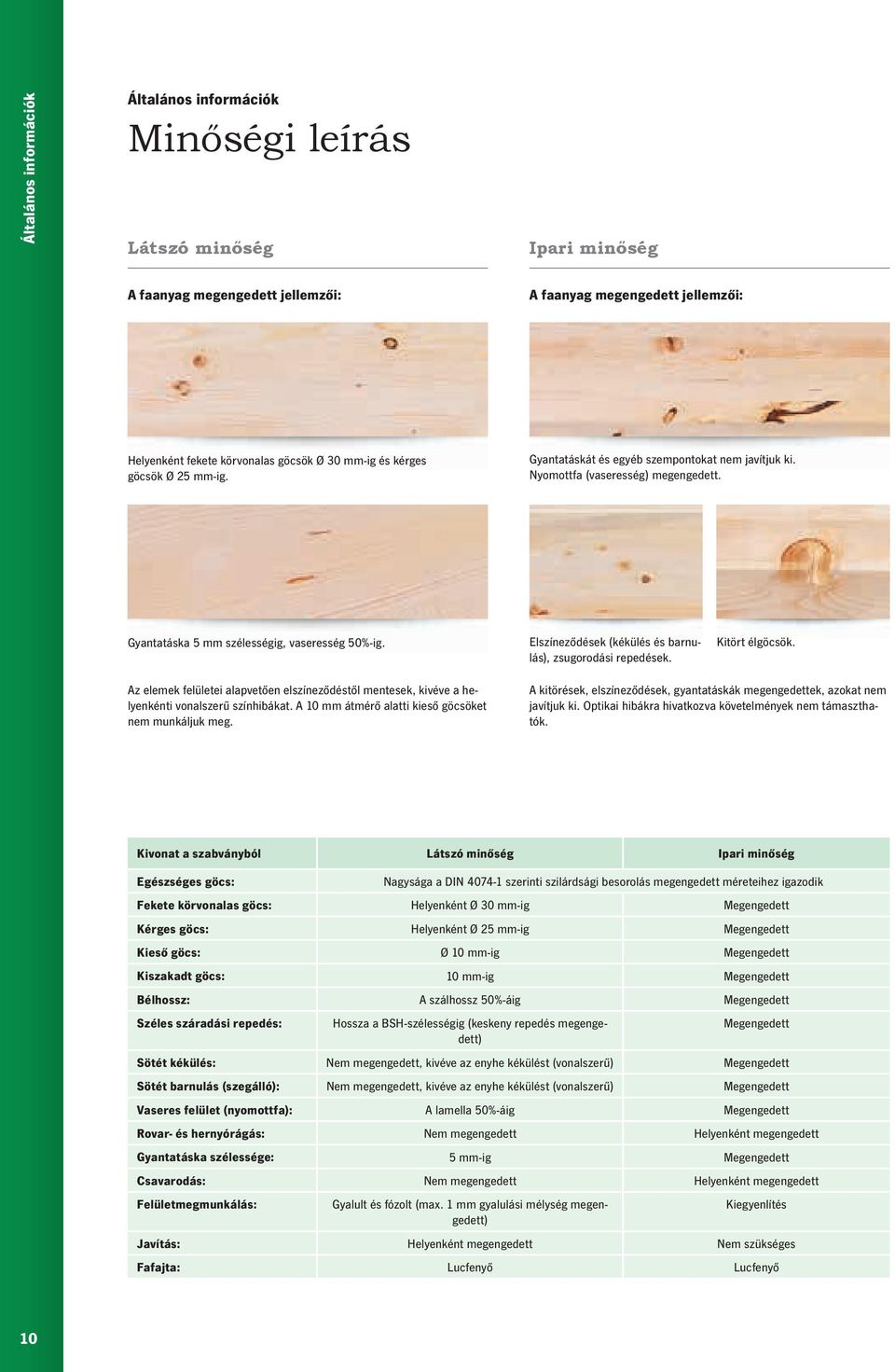

10 Általános információk Általános információk Minőségi leírás Látszó minőség Ipari minőség A faanyag megengedett jellemzői: A faanyag megengedett jellemzői: Helyenként fekete körvonalas göcsök Ø 30 mm-ig és kérges göcsök Ø 25 mm-ig. Gyantatáskát és egyéb szempontokat nem javítjuk ki. Nyomottfa (vaseresség) megengedett. Gyantatáska 5 mm szélességig, vaseresség 50%-ig. Elszíneződések (kékülés és barnulás), zsugorodási repedések. Kitört élgöcsök. Az elemek felületei alapvetően elszíneződéstől mentesek, kivéve a helyenkénti vonalszerű színhibákat. A 10 mm átmérő alatti kieső göcsöket nem munkáljuk meg. A kitörések, elszíneződések, gyantatáskák megengedettek, azokat nem javítjuk ki. Optikai hibákra hivatkozva követelmények nem támaszthatók. Kivonat a szabványból Látszó minőség Ipari minőség Egészséges göcs: Nagysága a DIN szerinti szilárdsági besorolás megengedett méreteihez igazodik Fekete körvonalas göcs: Helyenként Ø 30 mm-ig Megengedett Kérges göcs: Helyenként Ø 25 mm-ig Megengedett Kieső göcs: Ø 10 mm-ig Megengedett Kiszakadt göcs: 10 mm-ig Megengedett Bélhossz: A szálhossz 50%-áig Megengedett Széles száradási repedés: a a BSH-szélességig (keskeny repedés megengedett) Megengedett Sötét kékülés: Nem megengedett, kivéve az enyhe kékülést (vonalszerű) Megengedett Sötét barnulás (szegálló): Nem megengedett, kivéve az enyhe kékülést (vonalszerű) Megengedett Vaseres felület (nyomottfa): A lamella 50%-áig Megengedett Rovar- és hernyórágás: Nem megengedett Helyenként megengedett Gyantatáska szélessége: 5 mm-ig Megengedett Csavarodás: Nem megengedett Helyenként megengedett Felületmegmunkálás: Gyalult és fózolt (max. 1 mm gyalulási mélység megengedett) Kiegyenlítés Javítás: Helyenként megengedett Nem szükséges Fafajta: Lucfenyő Lucfenyő 10

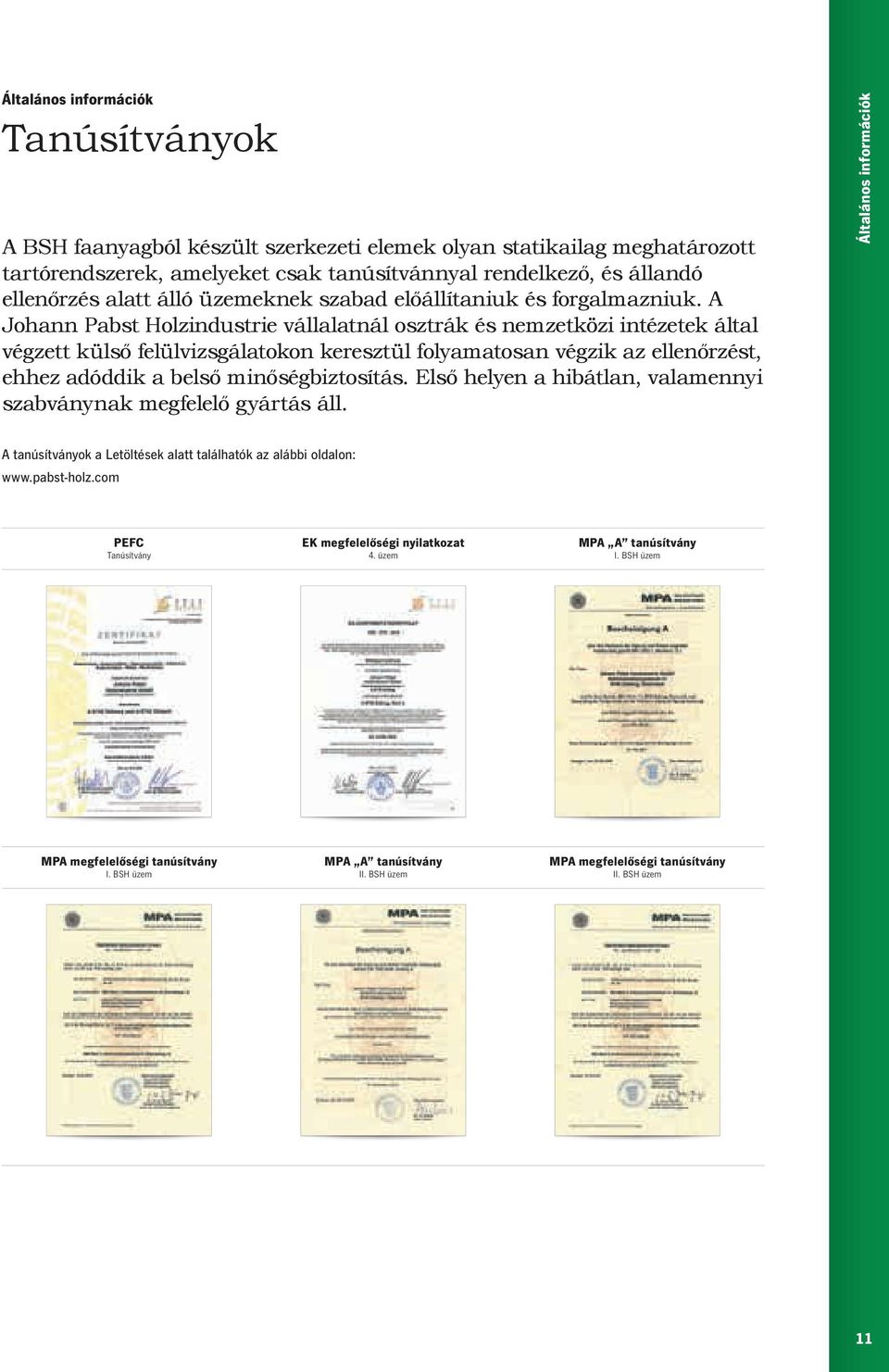

11 Általános információk Tanúsítványok A BSH faanyagból készült szerkezeti elemek olyan statikailag meghatározott tartórendszerek, amelyeket csak tanúsítvánnyal rendelkező, és állandó ellenőrzés alatt álló üzemeknek szabad előállítaniuk és forgalmazniuk. A Johann Pabst Holzindustrie vállalatnál osztrák és nemzetközi intézetek által végzett külső felülvizsgálatokon keresztül folyamatosan végzik az ellenőrzést, ehhez adóddik a belső minőségbiztosítás. Első helyen a hibátlan, valamennyi szabványnak megfelelő gyártás áll. Általános információk A tanúsítványok a Letöltések alatt találhatók az alábbi oldalon: PEFC Tanúsítvány EK megfelelőségi nyilatkozat 4. üzem MPA A tanúsítvány I. BSH üzem MPA megfelelőségi tanúsítvány I. BSH üzem MPA A tanúsítvány II. BSH üzem MPA megfelelőségi tanúsítvány II. BSH üzem 11

12 Egyenes elemek Egyenes elemek A szilárdsági osztályok felépítése A rétegragasztott gerendákat a DIN 1052: szabványnak megfelelően gyártjuk, és szilárdsági osztályokba soroljuk be. A GL-osztályok számértékei a hajlítószilárdság N/mm 2 -ben megadott értékeit jelentik. A h, ill. c a rétegragasztott gerenda homogén, ill. kombinált felépítését jelenti. A kombinált felépítés nagyobb szilárdságok gazdaságos előállítását teszi lehetővé. Ekkor a ragasztott kötőgerenda külső területein nagyobb szilárdságú lamellákat használnak, a kisebb szilárdságú lamellák a ragasztott kötőgerenda belsejében találhatók. Megfontolandó, hogy a magasabb szilárdsági osztályok plusz ráfordítást jelentenek a gyártásban. Ez magasabb költségekhez és hosszabb szállítási időkhöz is vezethet. Ezért GL 24-nél magasabb szilárdsági osztályba tartozó rétegragasztott gerendákat csak kivételes esetekben használjon. A lamellabesorolás szabványai A lamellabesorolás szabványai EN 1912 DIN EN C24 C30 S10 S13 L25 L36 Azon kötőgerenda-magasságokhoz, amelyek nem felelnek meg a 40 mm többszörösének, a lamella szabványtechnikai okokból aszimmetrikus képet mutat. Vagyis a kész ragasztott kötőgerendát a kívánt végső méretre gyaluljuk, ezáltal az egyik fedőlamella vékonyabb. A kötőgerendának a CE-tanúsítási eljárás szerint min. 4 lamellából kell állnia ahhoz, hogy GL-jelölést kaphasson. A rétegragasztott elemeket ezért 120 mm magasságig BS-jellel feliratozzuk. A nagyobb szilárdság nem jelent automatikusan szebb külsőt! Méretek GL24h GL28c GL32h 200 mm-es kötőgerenda-magasságtól S10 / L25 S10 / L25 S13 / L36 S13 / L36 h/6 (min. 2) S13 / L36 S13 / L36 S10 / L25 S10 / L25 S13 / L36 h S10 / L25 h S10 / L25 h S13 / L36 S10 / L25 S10 / L25 S13 / L36 S13 / L36 h/6 (min. 2) S13 / L36 S13 / L36 12

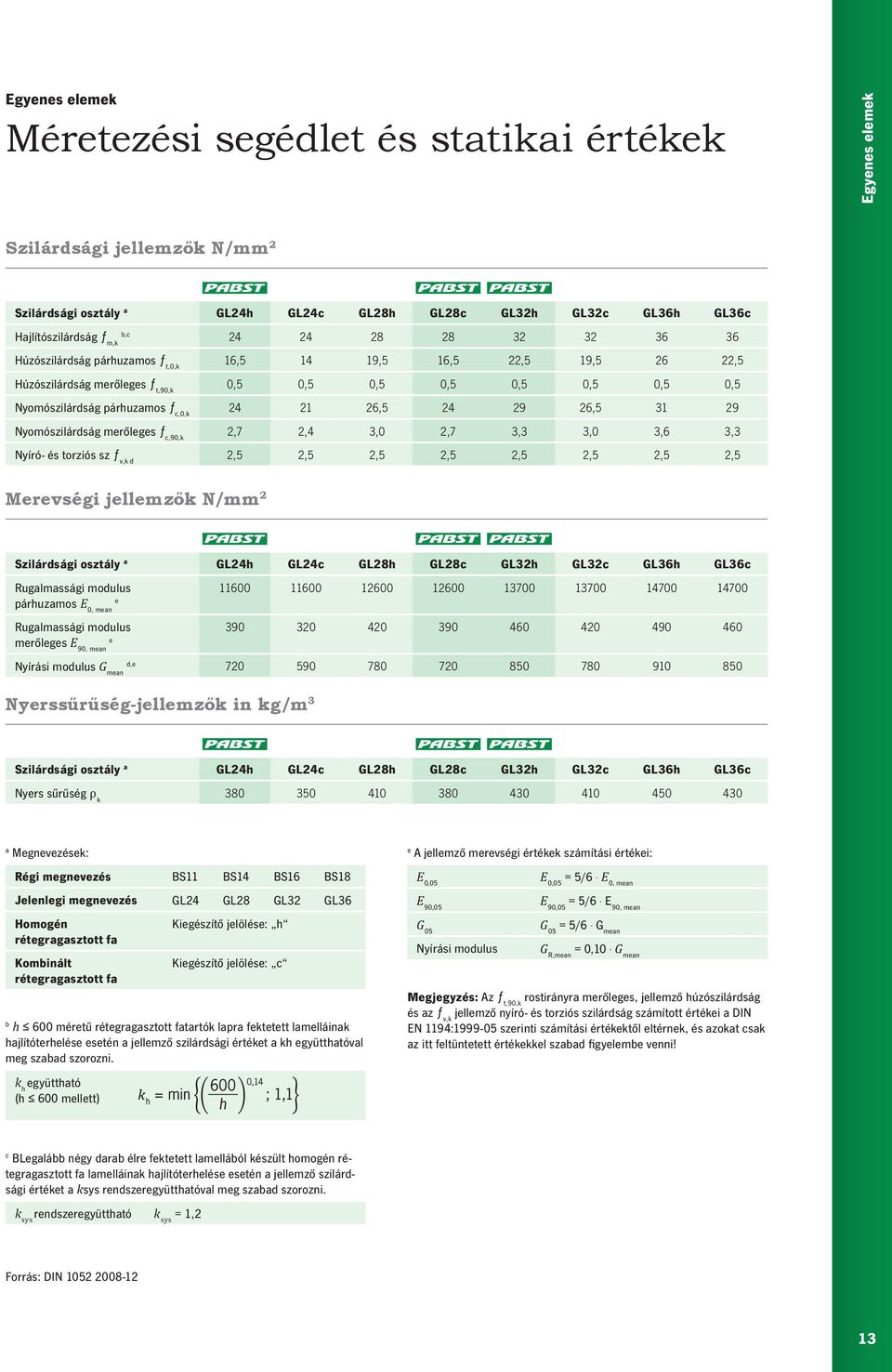

13 Egyenes elemek Méretezési segédlet és statikai értékek Egyenes elemek Szilárdsági jellemzők N/mm 2 Szilárdsági osztály a GL24h GL24c GL28h GL28c GL32h GL32c GL36h GL36c Hajlítószilárdság ƒ b,c m,k Húzószilárdság párhuzamos ƒ t,0,k 16, ,5 16,5 22,5 19, ,5 Húzószilárdság merőleges ƒ t,90,k 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Nyomószilárdság párhuzamos ƒ c,0,k , , Nyomószilárdság merőleges ƒ c,90,k 2,7 2,4 3,0 2,7 3,3 3,0 3,6 3,3 Nyíró- és torziós sz ƒ v,k d 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Merevségi jellemzők N/mm 2 Szilárdsági osztály a GL24h GL24c GL28h GL28c GL32h GL32c GL36h GL36c Rugalmassági modulus párhuzamos E e 0, mean Rugalmassági modulus merőleges E e 90, mean Nyírási modulus G mean d,e Nyerssűrűség-jellemzők in kg/m 3 Szilárdsági osztály a GL24h GL24c GL28h GL28c GL32h GL32c GL36h GL36c Nyers sűrűség ρ k a Megnevezések: Régi megnevezés BS11 BS14 BS16 BS18 Jelenlegi megnevezés GL24 GL28 GL32 GL36 Homogén rétegragasztott fa Kombinált rétegragasztott fa Kiegészítő jelölése: h Kiegészítő jelölése: c b h 600 méretű rétegragasztott fatartók lapra fektetett lamelláinak hajlítóterhelése esetén a jellemző szilárdsági értéket a kh együtthatóval meg szabad szorozni. k h együttható (h 600 mellett) e A jellemző merevségi értékek számítási értékei: E 0,05 E 90,05 G 05 Nyírási modulus E 0,05 = 5/6. E 0, mean E 90,05 = 5/6. E 90, mean G 05 = 5/6. G mean G R,mean = 0,10. G mean Megjegyzés: Az ƒ t,90,k rostirányra merőleges, jellemző húzószilárdság és az ƒ v,k jellemző nyíró- és torziós szilárdság számított értékei a DIN EN 1194: szerinti számítási értékektől eltérnek, és azokat csak az itt feltüntetett értékekkel szabad figyelembe venni! c BLegalább négy darab élre fektetett lamellából készült homogén rétegragasztott fa lamelláinak hajlítóterhelése esetén a jellemző szilárdsági értéket a ksys rendszeregyütthatóval meg szabad szorozni. k sys rendszeregyüttható k sys = 1,2 Forrás: DIN

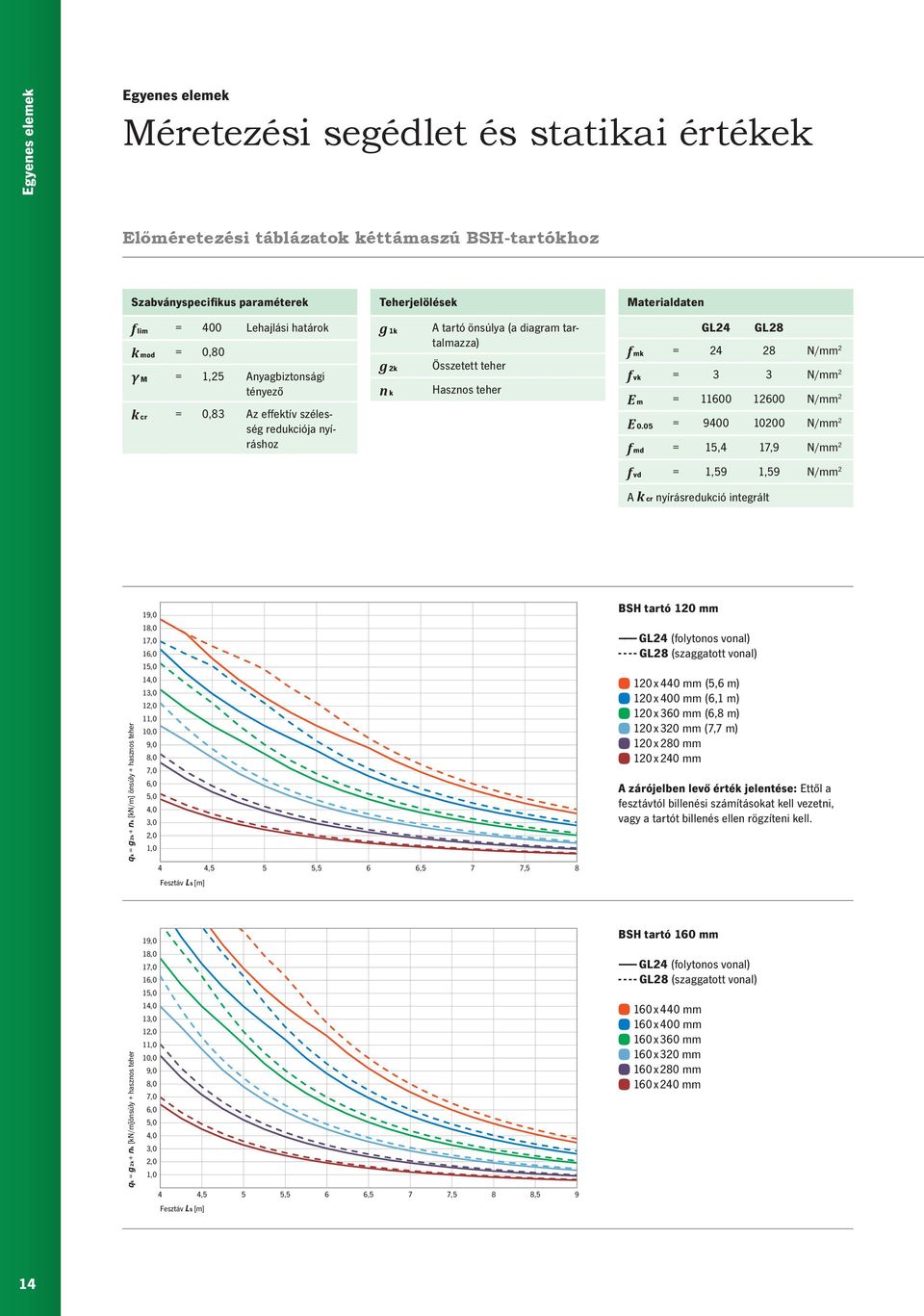

14 Egyenes elemek Egyenes elemek Méretezési segédlet és statikai értékek Előméretezési táblázatok kéttámaszú BSH-tartókhoz Szabványspecifikus paraméterek Teherjelölések Materialdaten f lim = 400 Lehajlási határok k mod = 0,80 γ M = 1,25 Anyagbiztonsági tényező k cr = 0,83 Az effektív szélesség redukciója nyíráshoz g 1k g 2k n k A tartó önsúlya (a diagram tartalmazza) Összetett teher Hasznos teher GL24 GL28 f mk = N/mm 2 f vk = 3 3 N/mm 2 E m = N/mm 2 E 0.05 = N/mm 2 f md = 15,4 17,9 N/mm 2 f vd = 1,59 1,59 N/mm 2 A k cr nyírásredukció integrált qk = g 2k + nk [kn/m] önsúly + hasznos teher 19,0 18,0 17,0 16,0 15,0 14,0 13,0 12,0 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 4 4,5 5 5,5 6 6,5 7 7,5 8 Fesztáv LS [m] BSH tartó 120 mm GL24 (folytonos vonal) ----GL28 (szaggatott vonal) 120 x 440 mm (5,6 m) 120 x 400 mm (6,1 m) 120 x 360 mm (6,8 m) 120 x 320 mm (7,7 m) 120 x 280 mm 120 x 240 mm A zárójelben levő érték jelentése: Ettől a fesztávtól billenési számításokat kell vezetni, vagy a tartót billenés ellen rögzíteni kell. qk = g 2k + nk [kn/m]önsúly + hasznos teher 19,0 18,0 17,0 16,0 15,0 14,0 13,0 12,0 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 Fesztáv LS [m] BSH tartó 160 mm GL24 (folytonos vonal) ----GL28 (szaggatott vonal) 160 x 440 mm 160 x 400 mm 160 x 360 mm 160 x 320 mm 160 x 280 mm 160 x 240 mm 14

15 qk = g 2k + nk [kn/m] önsúly + hasznos teher Egyenes elemek 19,0 18,0 17,0 16,0 15,0 14,0 13,0 12,0 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 6 6,5 7 7,5 8 8,5 9 9,5 10 Fesztáv LS [m] BSH tartó 200 mm GL24 (folytonos vonal) ----GL28 (szaggatott vonal) 200 x 520 mm 200 x 480 mm 200 x 440 mm 200 x 400 mm 200 x 360 mm 200 x 320 mm qk = g 2k + nk [kn/m] önsúly + hasznos teher 19,0 18,0 17,0 16,0 15,0 14,0 13,0 12,0 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 6 6,5 7 7,5 8 8,5 9 9, , ,5 12 Fesztáv LS [m] BSH tartó 240 mm GL24 (folytonos vonal) ----GL28 (szaggatott vonal) 240 x 520 mm 240 x 480 mm 240 x 440 mm 240 x 400 mm 240 x 360 mm 240 x 320 mm qk = g 2k + nk [kn/m] önsúly + hasznos teher 19,0 18,0 17,0 16,0 15,0 14,0 13,0 12,0 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 7 7,5 8 8,5 9 9, , ,5 12 Fesztáv LS [m] BSH tartó 280 mm GL24 (folytonos vonal) ----GL28 (szaggatott vonal) 280 x 520 mm 280 x 480 mm 280 x 440 mm 280 x 400 mm 280 x 360 mm 280 x 320 mm 15

16 Fal- és födémelemek Fal- és födémelemek Tulajdonságok és felhasználási lehetőségek Intelligens és könnyű építés: a Johann Pabst Holzindustrie vállalat fal- és födémelemei a betonelemeknél könnyebbek, ezzel a modern faépítészet szimbólumai. Előnyeik: gyors beépíthetőség, pontos illeszkedés, alakstabilitás és a szárazépítési mód, amely azonnali beköltözést tesz lehetővé. Az elemeket szerelésre készen szállítjuk, csekély önsúlyuk miatt egyszerűen kezelhetők. A BSH födémelemek szárazak, és elhelyezésük után azonnal terhelhetők. Ökológiai lakhatás: A BSH-ból készült fal- és födémelemek kellemes beltéri légkört és igen jó hőszigetelést tesznek lehetővé. A CO 2 klímasemlegesen megkötve marad a fában, és ökológiailag aggálymentes építési módot biztosít. Sokoldalú felhasználhatóság: Legyen az családi ház, iskola vagy irodaépület, ezekkel a fal- és födémelemekkel klímabarát módon, gyorsan, rugalmasan és gazdaságosan történik az építés. 16

17 Fal- és födémelemek Standardméretek és műszaki adatok A természetes zsugorodás és duzzadás: A rostirányra merőleges zsugorodás és duzzadás mértéke a fanedvesség 1%-os változásaként 0,24%, ez megfelel a DIN 1052: szabványnak. Zárt, normál módon klimatizált helyiségekben 9%-os egyensúlyi fanedvességre lehet számítani. Ebből következik, hogy az egyensúlyi fanedvesség elérésekor enyhe repedésképződésre kerülhet sor. Ebből az okból azt ajánljuk, hogy festést-mázolást csak az egyensúlyi fanedvesség beállta után végezzenek. Családi házak egy és több családnak: a Johann Pabst Holzindustrie vállalat faelemeivel egy szempillantás alatt tető alatt vannak. Fal- és födémelemek A duzzadás építési károkat okozhat: Ezenkívül elhelyezéskor elegendő hézagot kell beszámítani. Szorosan egymás mellé helyezésük esetén a duzzadás miatt építési károkra kerülhet sor. Ezért a csatlakozásokat úgy kell kialakítani, hogy a fa utólagos duzzadása ne okozzon építési károkat. Tárolás: Az elemeket sosem szabad az időjárás viszontagságainak kitenni. Beszerelésükig szakszerűen és száraz helyen kell azokat tárolni. ok 60 mm mm úságok Minőségek Szilárdsági osztályok ek Tűrések Tűzvédelem Elszámolási méret 60 mm mm 6-18 m Látszó és ipari minőség GL24H, GL32H 200 mm mm ± 1 mm, hossz ± 3 mm Csap-hornyos kivitel Idegen csapos kivitel Tűzvédelem REI 0-tól (F0) - REI 90-ig (F90) Mérése az ÖNORM EN szerint történik Kész méret (csappal együtt) 17

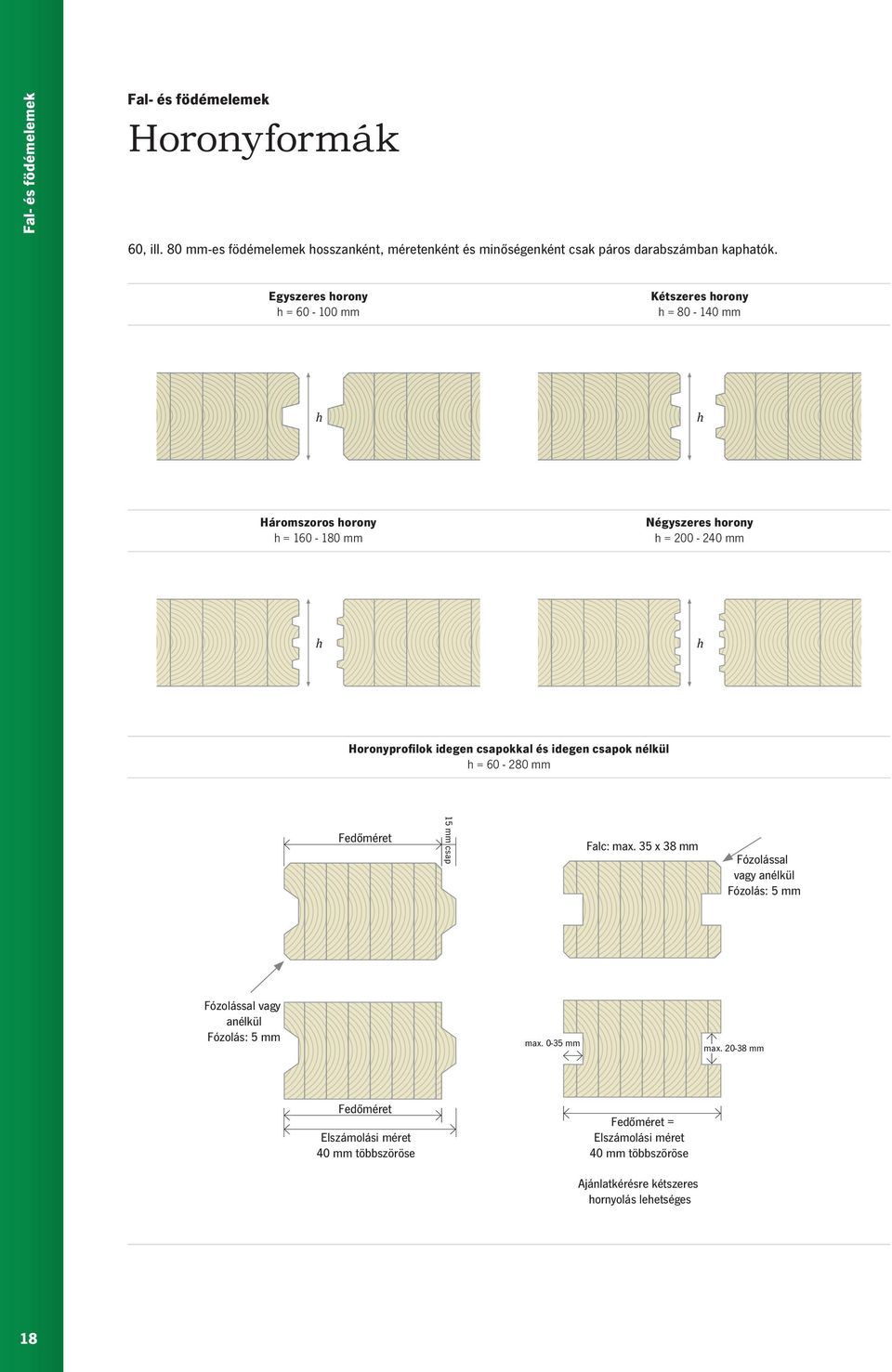

18 Fal- és födémelemek Fal- és födémelemek Horonyformák 60, ill. 80 mm-es födémelemek hosszanként, méretenként és minőségenként csak páros darabszámban kaphatók. Egyszeres horony h = mm Kétszeres horony h = mm h h Háromszoros horony h = mm Négyszeres horony h = mm h h Horonyprofilok idegen csapokkal és idegen csapok nélkül h = mm Fedőméret 15 mm csap Falc: max. 35 x 38 mm Fózolással vagy anélkül Fózolás: 5 mm Fózolással vagy anélkül Fózolás: 5 mm max mm max mm Fedőméret Elszámolási méret 40 mm többszöröse Fedőméret = Elszámolási méret 40 mm többszöröse Ajánlatkérésre kétszeres hornyolás lehetséges 18

19 Fal- és födémelemek Előméretezés Méretezési segédlet kéttámaszú tartórendszerek Fal- és födémelemek Szabványspecifikus paraméterek k mod 0,80 Felhasználási osztály 1 γ M 1,25 k cr 0,83 Számításspecifikus paraméterek k h 1 q d / q k 1,5 Teherjelölések g 1k g 2k n k A tartó önsúlya (a diagram tartalmazza) Összetett teher Hasznos teher Számítási szabványok ÖNORM EN jei kiadás ÖNORM EN i kiadás qk = g2k + nk LS Példa g 1k Éldeszka-táblás födém g 2k Parkett (15 mm) = 0,10 kn/m 2 Cementesztrich (50 mm) = 0,60 kn/m 2 Ásványirost-lap (30 mm) = 0,30 kn/m 2 n k Lakóterület (A kategória) = 2,00 kn/m 2 q k = g 2k + n k = 3,00 kn/m 2 Fesztáv L S = 5,0 m / lehajlás w inst = L S / 300 h = 120 mm Fesztáv L S = 5,0 m / lehajlás w inst = L S / 500 h = 160 mm h Előméretezési táblázat éldeszka-táblás födém (GL24h) Lehajlás w inst = L S / a=80 a=120 a=160 a=200 a=240 Összetett + hasznos teher [a tartó súlyát a diagram tartalmazza] q k =g 2k +n k [kn/m 2 ] Fesztáv L S [m] Előméretezési táblázat éldeszka-táblás födém (GL24h) Lehajlás w inst = L S / h=80 h=120 h=160 h=200 h=240 Összetett + hasznos teher [a tartó súlyát a diagram tartalmazza] q k =g 2k +n k [kn/m 2 ] Fesztáv L S [m] Jelen értékek irányadó jellegűek, statikai igazolást nem képeznek. Az igazolást statikusnak vagy építészmérnöknek kell elkészítenie. 19

20 Fal- és födémelemek Fal- és födémelemek Előméretezés Méretezési segédlet többtámaszú tartórendszerek Szabványspecifikus paraméterek k mod 0,80 Felhasználási osztály 1 γ M 1,25 k cr 0,83 LS qk = g2k + nk h μ. qk LS Számításspecifikus paraméterek μ 25% k h 1 q d / q k 1,5 Teherjelölések g 1k g 2k n k A tartó önsúlya (a diagram tartalmazza) Összetett teher Hasznos teher Számítási szabványok ÖNORM EN jei kiadás ÖNORM EN i kiadás Példa q k = 8,0 kn/m 2 Fesztáv L S = 7,0 m Lehajlás w inst = L S / 300 Lehajlás w inst = L S / 500 h = 200 mm h = 240 mm Előméretezési táblázat éldeszka-táblás födém (GL24h) Lehajlás w inst = L S / h=80 h=120 h=160 h=200 h=240 Összetett + hasznos teher [a tartó súlyát a diagram tartalmazza] q k =g 2k +n k [kn/m 2 ] Fesztáv L S [m] Előméretezési táblázat éldeszka-táblás födém (GL24h) Lehajlás w inst = L S / a=80 a=120 a=160 a=200 a=240 Összetett + hasznos teher [a tartó súlyát a diagram tartalmazza] q k =g 2k +n k [kn/m 2 ] Fesztáv L S [m] 20 Jelen értékek irányadó jellegűek, statikai igazolást nem képeznek. Az igazolást statikusnak vagy építészmérnöknek kell elkészítenie.

21 Köroszlopok A kerektől az oválisig Rundsäulen BSH-ból készült köroszlopok Fafajta Nedvességtartalom Lucfenyő 11 % ± 2 % kiszállításkor Nyers sűrűség kb. 450 kg/m 3 Átmérő Átmérő > mm (20 mm-enként) mm (ajánlatkérésre) 6-18 m hossz (egyedi darabként) Köroszlopok állapota kiszállításkor Gyalult, fózolt, javított. Ajánlatkérésre három nagyon korszerű megmunkálóközponton bármilyen szerkezettervezési szolgáltatás lehetséges (lásd a CNC-előmunkálás c. fejezetet). Geometria Alapvetően bármilyen fajta ovális tartó és körszelvényű támasz lehetséges. Ajánlatkérésre körszelvényű kúpos oszlopok is gyárthatók. Szilárdsági osztályok Ha a rendelésnél nem közlik, szállítási standardként a GL24h érvényes. GL24h GL28c GL32h látszó és ipari minőségben látszó és ipari minőségben látszó minőségben GL24 feletti szilárdsági osztályba tartozó rétegragasztott gerendát a magas költségek miatt csak kivételes esetekben, statikai ellenőrzés után szabad használni. A nagyobb szilárdság nem jelent automatikusan szebb külsőt! 21

22 Különleges BSH-elemek Különleges BSH-elemek Több építészet az építőiparban A rétegragasztott gerendákat szárított fából készítik, több rétegben felépítve. Ez a módszer lényeges felhasználási területeket nyit meg a fa mint építőanyag számára. Például a szellős tetőszerkezetek esetében, akár objektumok, akár lakóházak számára készülnek. Ezekben az alkalmazásokban a BSH nemcsak esztétikus építőanyag, hanem mindenekelőtt műszaki előnyöket nyújt. A fa különösen tűz esetén tűnik ki hosszú ideig tartó teherbírásával sok más építőanyaggal szemben. Kép: Blumer-Lehmann AG 22

23 Különleges BSH-elemek Műszaki adatok Fafajták: Lucfenyő Nedvességtartalom: 12% ± 2% Ragasztóanyag: Melamin-karbamindgyanta Elemméretek: : mm Magasság: mm Minimális sugár: 8 m Max. teljes magasság: 4 m : max. 36 m-ig Szilárdsági osztályok: GL24h, GL28c, GL32h Bevizsgáló intézetek: Holzforschung Austria, MPA Stuttgart Szabványok: Az ÖNORM EN szerint a BSH-val szemben támasztott követelmények Szilárdság szerinti besorolás az ÖNORM DIN szerint Ékcsapos toldások az EN 385: szerint EK megfelelőségi nyilatkozat, A tanúsítvány és megfelelőségi nyilatkozat: Lásd Információk/ÁÜF Felhasználási osztályok 1. felhasználási osztály: Az a faanyag-nedvességtartalom jellemzi, amely 20 C hőmérsékletnek és a környező levegő azon relatív páratartalmának felel meg, amely évente csak néhány hétig haladja meg a 65 %-os értéket, pl. minden oldalról zárt, és fűtött építményekben. 2. felhasználási osztály: Az a faanyag-nedvességtartalom jellemzi, amely 20 C hőmérsékletnek és a környező levegő azon relatív páratartalmának felel meg, amely évente csak néhány hétig haladja meg a 85 %-os értéket, pl. fedett, nyitott építményekben. 3. felhasználási osztály: Olyan klimatikus körülményeket foglal magában, amelyek a 2. felhasználási osztályban megadottaknál magasabb fa-nedvességtartalomhoz vezetnek, pl. az időjárásnak kitett szerkezetekre vonatkozóan. A Johann Pabst Holzindustrie vállalat nem gyárt 3. felhasználási osztályba tartozó faszerkezetet! A 3. felhasználási osztályba tető alatt levő faszerkezeti elemeket is be kellene sorolni, ha ott a 3. felhasználási osztály feltételei állnának fenn vagy lennének elvárhatók, pl. előreálló balkonok esetén a támaszok. Alapmegmunkálás Gyalult, fózolt, javított. Ajánlatkérésre három nagyon korszerű megmunkálóközponton bármilyen szerkezettervezési szolgáltatás lehetséges (lásd a CNC-előmunkálás c. fejezetet). Minimális rendelési mennyiség Minimális rendelési mennyiség: két darab / kötőgerenda-alakzat Minimális elemhossz: 4 m. GL28c/32h a lamellavastagság miatt csak 10 m min. sugártól gyártható. Maximálisan megengedett méreteltérések Keresztmetszeti szélesség Keresztmetszeti magasság Egyenes elem hossza, ill. hajlított elem kiterített hossza minden szélességhez h 400 mm h > 400 mm l m 2 m l 20 m l 20 m anti hajlás mérése maximális ívmagasságként 2000 mm mérőhosszúságon keresztül, az előfeszítettség fi gyelembevétele nélkül A hajlított szerkezet terv szerinti ívmagasságának eltérése / 1 m terített hossz Egyenes szerkezetek ± 2 mm Hajlított szerkezetek + 4 mm és - 2 mm + 1 % és -0,5 % között ± 2 mm ± 0,1 % ± 20 mm 4 mm 6 lamella ± 4 mm > 6 lamella ± 2 mm Méreteltérések: Az EN 390 szerint a 12 % mérési referencia-nedvességtartalomra meghatározott méreteltérések nem haladhatják meg a táblázatban megadott értékeket. A táblázat az EN 390 adatain kívül tartalmazza a maximálisan megengedett méreteltéréseket azon hajlított elemekre vonatkozóan is, amelyek két ellentétes oldalukon gyalultak, valamint r hajlítási rádiuszuk és az elem h magasságának aránya r/h 20. Ekkor a hajlított elem a fesztáv századrészét meghaladó, terv szerinti előfeszítettséggel rendelkező elem. Utólagos mélyedések, kivágások, áttörések, furatok és bemetszések: Ezek minden esetben új statikai számításokat igényelnek. Különleges BSH-elemek 23

24 Különleges BSH-elemek Különleges BSH-elemek Tartórendszerek Párhuzamos tartó Párhuzamos tartó Kéttámaszú Többtámaszú l h l 1 l 1 l 1 l h Fesztávok 3 36 (cm) 6 28 Magasság (cm) h = l /16 - l / 20 Távolság 1 8 Fesztávok 3 36 (cm) 6 28 Magasság (cm) h = l1 / 20 Távolság 1 8 Nyeregtetőtartó Nyeregtetőtartó egyenes alsó övvel ívelt alsó övvel (laza gerincékkel vagy anélkül) h 1 h 2 h 2 l h 1 r l Fesztávok 6 36 (cm) Magasság (cm) h1 = l / 16 h2 = l / 35 h2 max. 256 Távolság 4 8 Fesztávok (cm) Magasság (cm) Távolság 4 8 r 12 m d* = 40 mm r < 12 m d* = r / r / 250 d* = lamellavastagság Tetőhajlásszög ( ) 1 20 A szállítási magasságot és szélességet figyelembe kell venni 24

25 Párhuzamos tartó Félnyeregtető Különleges BSH-elemek statikus előfeszítettséggel l ü h h 1 h 2 l Fesztávok 6 36 (cm) Magasság (cm) h = l /16 - l / 20 előfeszítettségtől függően Távolság 4 8 Fesztávok 6 36 (cm) Magasság (cm) h1 = l / 30 h2 = max. 256 Távolság 2 6 Blockverleimung Fachwerkträger h h l b Fesztávok 3 28 (cm) > 28 Magasság (cm) Távolság 4 8 Fesztávok (cm) Magasság (cm) h = l / 9 Távolság

26 Különleges BSH-elemek BSH-Sonderbauteile Tartórendszerek Íves tartó Halhasalakú tartó r h h 1 h 2 l l Fesztávok 6 36 (cm) Magasság (cm) Távolság 2 6 Tetőhajlásszög ( ) min. 8 m sugár r 12 m d* = 40 mm r < 12 m d* = r / r / 250 h = l / 24 - l / 32 d* = lamellavastagság A szállítási magasságot és szélességet figyelembe kell venni Fesztávok (cm) Magasság (cm) h1 = l / 30 h2 = l / 16 Távolság 4 8 Háromcsuklós rendszer Feszítőműves rendszerek hajlított vázsarokkal egyenes és ívelt tartókkal h 1 h 1 h 2 h 2 l l Fesztávok (cm) Magasság (cm) h1 = l / 50 h2 = l / 18 Távolság 5 10 Tetőhajlásszög ( ) Fesztávok (cm) Magasság (cm) h1 = l / 40 h2 > l / 7 Acélból vagy fából készült feszítőmű Távolság 5 20 Tetőhajlásszög ( ) A szállítási magasságot figyelembe kell venni! 26

27 Tetszőleges alakzatok Háromcsuklós rendszer Különleges BSH-elemek BSB-kötéssel (kötés acéllemezzel és rúddübellel) h 1 h 2 r l Fesztávok 5 36 (cm) Magasság (cm) min. 8 m sugár Fesztávok (cm) Magasság (cm) h1 = l / 50 h2 = l / 18 Távolság 5 10 Tetőhajlásszög ( ) Ékcsapos toldású vázsarkok nem lehetségesek. Nyeregtető-tartóelemek ideális geometriái A statikus megerősítésekről, pl. keresztirányú húzás elleni megerősítés és támaszerősítés, szóló információkat a 29. oldalon levő Különleges szolgáltatások alatt találja. Tetőhajlásszög 0-5 Nyeregtető-kötőgerenda egyenes alsó övvel Tetőhajlásszög 5-15 Nyeregtető-kötőgerenda ívelt alsó övvel Tetőhajlásszög ab 20 Feszítőműves párhuzamos kötőgerenda 27

28 Különleges szolgáltatások Különleges szolgáltatások Projektek lebonyolítása A Johann Pabst Holzindustrie vállalat minden projektszakaszban kínál szakmai támogatást. A munka előkészítésétől kezdve a CNC-előmunkáláson át egészen a szerkezeti elemek építkezésre történő, szerelésre kész kiszállításáig. A gyors ajánlatkészítéshez szükségesek: A kívánt szerkezeti elem rajza. Előzetes statikai számítások. Terhelések, alaprajz, metszet. A kívánt szerkezeti elem jellege (ív, nyeregtető-kötőgerenda). Az építkezés helye és irányítószáma. Statika és elektronikus adatfeldolgozás A statikai igazolásokat statikai irodáktól vagy mérnököktől szerzik be. A munka előkészítésének része lehet az előzetes statikai számítás. A Pabst vállalatnál valamennyi tervet Cadworkkel rajzolják. Az egyedi darabokról készült rajzokat optimalizáljuk a gyártásra. Kérésre fedélszéktervezést végzünk (az alapmértékeket az építtető bocsátja rendelkezésünkre). Ajánlatkérésre elemek méretezése, tartószerkezetek megtervezése. A statikus előméretezések csak garancia nélküli előzetes statikai számításoknak minősülnek. A szerkezettervezéshez a következő fájlformátumokkal tudunk dolgozni: *.sat (ACIS) *.bvn (Hundegger) *.btl (Lignocam) *.dwg, *.dxf (Autodesk) *.2d, *.3d (Cadwork) Kész gépadatok beküldése esetén a Johann Pabst Holzindustrie vállalat nem vállal felelősséget a szerkezettervezés helyességéért. Ésszerű a kész gépadatokkal elküldeni az egyes szerkezeti elemek egyedi szálrajzát. Ezeket a szerkezettervezés és az előmunkálás után bevonhatjuk az ellenőrzésbe. Anfrageformulare finden Sie unter A Pabst vállalat szakmai jártassággal rendelkező munkatársai a vevőket minden egyes projektszakaszon végigkísérik. 28

29 Különleges szolgáltatások Projekthez kapcsolódó különleges megmunkálások Kivágások és áttörések keresztirányú húzás elleni megerősítése Különleges szolgáltatások A faszerkezeteket tudvalevően úgy kell megkonstruálni, hogy elkerüljék a fa rostirányára merőleges húzó igénybevételeket. Ha ez nem lehetséges, akkor a keresztirányú húzóerőket a lehető legnagyobb felületre kell elosztani, és erősítő elemeket kell beépíteni. A keresztirányú húzóerők által veszélyeztetett területekre példák a hajlított tartók gerinczónái, a kivágott tartótámaszok, a tartóáttörések és a keresztcsatlakozások. Az erősítő elemek a beragasztott falapokon kívül tövigmenetes önfúró facsavarok is lehetnek. Acélelemek Kívánságra a faelemekkel együtt acélelemeket is szállítunk, és lehetőség szerint előszerelést is végzünk (szélrácsok, oszloptartók, megerősítések támaszokhoz és csatlakozóelemekhez.) Támaszok megerősítése Impregnálások Egyszeri vagy kétszeri impregnálás lehetséges. A festéket az építtető, ill. a gyártó biztosítja. Csak vizes bázisú festéket használunk. A szín megfelelőségét nem garantáljuk (más szerkezeti elemekhez képest stb. fennálló különbségek). Ajánlatkérésre: bütüimpregnálások. Standardimpregnáló a Pabst vállalatnál: Sikkens. Fényesség: matt. Kérésre minktakollekció A támasz megerősítésének a fában a felületi nyomás növelését nevezzük. Ezt tövigmenetes csavaroknak az Eurocode 5 szerinti elrendezésével számítjuk ki. A nyomás kimutatását a támaszon a csavarhegy magasságában végezzük. lef h ls 45 elvi vázlat A la Vd A acéllemez / teherelosztó lemez A-A metszet a2,c a2 a2,c b a1,c a1 a1 a1 a1,c 29

30 Különleges szolgáltatások Különleges szolgáltatások CNC-előmunkálás CMS PMT CMS SUPREMA Megmunkáló portálgép túlméretes és hajlított elemekhez. A maximális megmunkálási méret 1000 x 4000 x mm. Az 5 tengelyes fejrendszerrel felszerelt szabadfelületi marásokhoz, fúráshoz, vágásokhoz, fecskefarok-maráshoz, slicceléshez stb. Programozása Easy Wood szoftveren keresztül történik. HUNDEGGER K2i CMS SUPREMA A gép felszerelése akár 300 x 680 x mm-es maximális elemméretig alkalmas szálak komplex előmunkálására. A különleges, 5 tengelyes fejrendszer révén rendkívüli megmunkálások lehetségesek, pl. szabadfelületi marás és gravírozás. HUNDEGGER K2i CMS PMT Megmunkálóközpont a szálak standardizált előmunkálásához. A maximális elemméret 300 x 600 x mm. Valamennyi alapmegmunkálás lehetséges: fűrészelés, marás, sliccelés, fúrás, fecskefark, az összes fakötés és faházmarás. Ezen a gépen ideális a klasszikus tervezésű tetőszék és faház előmunkálása. Az adatok importálása *.BVN fájlon keresztül történik. 30

31 Különleges szolgáltatások CNC-megmunkálás Rétegragasztott gerendák alapelőmunkálása Különleges szolgáltatások Egyenes fogaslapolás Ferde fogaslapolás Ferde szelemenillesztés Egyenes szelemenillesztés Sliccelés Fúrás és sliccelés Homlokoldali hornyolás 1. gerendavég Ferde levágás Ferde vágás/sarokillesztő vágás Blokkfalkötés Fecskefarok-hornyolás Fecskefarok-csapolás 31

32 Referenciák Referenciák A Johann Pabst Holzindustrie vállalat farendszerei kiemelkedő építészekkel és építőtechnikusokkal együttműködve valósulnak meg a földgolyó minden pontján. Kép: Blumer-Lehmann AG 32

33 Referenciák 33

34 Referenciák Referenciák 34

35 Referenciák Mindegy, hogy nemzetközi szinten nagy figyelmet élvező épületek számára készült egyedi hajlítások, vagy akár csak ipari és kisipari célépítményekhez készült egyenes elemek. A Pabst vállalatnál akár 40 méter hosszú rétegragasztott faelemeket állítanak elő a legkiválóbb minőségben. 35

36 Gyalult áru Gyalult áru Először a fa, azután a deszkák. Ezekből gyártja a Pabst vállalat azokat a gyalult árukat, amelyeket számos méretben szállít a hazai és a nemzetközi piacra. 36

37 Gyalult áru Külső burkolatok Gyalult áru Lucfenyő C típusú fózolt profil 3 mm fóz Minőség Csomagolás Darab (kötegenként) Darab és 5 AB* fóliázott AB* fóliázott BC fóliázott AB* fóliázott BC fóliázott AB* fóliázott BC fóliázott C fóliázott AB* fóliázott BC fóliázott AB* fóliázott BC fóliázott AB* kötegelt BC kötegelt Softline profil (E) Minőség Csomagolás Darab (kötegenként) Darab és 5 AB* fóliázott AB* fóliázott BC fóliázott AB* fóliázott BC fóliázott Trapéz profil (F) Minőség Csomagolás Darab (kötegenként) Darab 12, és 3,5 és 4m AB fóliázott és 5 AB* fóliázott AB* fóliázott BC fóliázott AB* fóliázott BC fóliázott Profil O Minőség Csomagolás Darab (kötegenként) Darab AB* fóliázott AB* fóliázott AB* fóliázott * ÖNORM szerinti válogatás 37

38 Gyalult áru Gyalult áru ProfilDeszkák Lucfenyő Félkörprofil (D) Minőség Csomagolás Darab (kötegenként) Darab AB* fóliázott AB* fóliázott AB* kötegelt Pikkelyes burkolat (20) Minőség Csomagolás Darab (kötegenként) Darab AB kötegelt Tűzálló burkolat (F30) Minőség Csomagolás Darab és 5 AB csomagolás nélkül és 5 VEH AB csomagolás nélkül és 5 VEH B csomagolás nélkül 72 Ékhornyos burkolat Minőség Csomagolás Darab (kötegenként) Darab és 5 VEH AB fóliázott 3 84 Erdeifenyő Félkörprofil (D) Minőség Csomagolás Darab (kötegenként) Darab AB* fóliázott Profil O Minőség Csomagolás Darab (kötegenként) Darab AB* fóliázott * ÖNORM szerinti válogatás 38

39 Gyalult áru Hazai vörösfenyő C típusú fózolt profil 3 mm fóz Minőség Csomagolás Darab (kötegenként) Darab AB fóliázott AB fóliázott VEH B fóliázott AB kötegelt VEH B kötegelt Óstájer profil Lekerekített élek Minőség Csomagolás Darab (kötegenként) Darab AB fóliázott AB kötegelt Szibériai vörösfenyő 22-es profil Minőség Csomagolás Darab (kötegenként) Darab AB kötegelt AB kötegelt AB kötegelt AB kötegelt Pikkelyes burkolat Minőség Csomagolás Darab (kötegenként) Darab AB kötegelt

40 Gyalult áru Gyalult áru 4 oldalt gyalult deszkák és lécek Lucfenyő Deszkák Fózolt élek, ép élek, lekevekitett élek Minőség Csomagolás Darab (kötegenként) Darab AB* fóliázott AB* fóliázott AB* fóliázott AB* fóliázott AB* fóliázott * ÖNORM szerinti válogatás Lécek Lekerekített élek Minőség Csomagolás Darab (kötegenként) Darab AB kötegelt AB kötegelt AB kötegelt AB csomagolás nélkül AB csomagolás nélkül AB csomagolás nélkül 72 40

41 Gyalult áru Hazai vörösfenyő Deszkák Lekerekített élek Minőség Csomagolás Darab (kötegenként) Darab VEH AB fóliázott és 5 VEH AB fóliázott és 5 VEH AB fóliázott és 5 VEH B fóliázott és 5 VEH AB fóliázott és 5 VEH B fóliázott Pallók Lekerekített élek Minőség Csomagolás Darab és 5 AB csomagolás nélkül 105 Pallók Lekerekített élek, bordázott felület (finom és durva) Minőség Csomagolás Darab és 5 AB csomagolás nélkül és 5 B csomagolás nélkül 105 Pallók Lekerekített élek, bordázott felület Minőség Csomagolás Darab AB csomagolás nélkül B csomagolás nélkül

42 Gyalult áru Gyalult áru 4 oldalt gyalult deszkák és lécek Szibériai vörösfenyő Pallók Lekerekített élek, bordázott felület Minőség Csomagolás Darab AB csomagolás nélkül AB csomagolás nélkül AB csomagolás nélkül AB csomagolás nélkül 84 Pallók Lekerekített élek Minőség Csomagolás Darab AB csomagolás nélkül AB csomagolás nélkül AB csomagolás nélkül AB csomagolás nélkül 84 Lécek Lekerekített élek Minőség Csomagolás Darab (kötegenként) Darab AB kötegelt AB kötegelt AB kötegelt AB csomagolás nélkül AB csomagolás nélkül 72 42

43 Gyalult áru A Johann Pabst Holzindustrie GmbH termékei értékes nyersanyagokkal végzett osztrák termelést biztosítanak Önnek. 43

44 Fűrészáru A Pabst cégnél a gyártási folyamat nem szakad meg. A fűrészüzem ugyanis a vállalat motorja. 44

45 Fűrészáru Lécek / zárlécek / deszkák Fűrészáru Lucfenyő Lécek és zárlécek száraz Minőség Csomagolás Darab (kötegenként) Darab KL2US kötegelt KL2US kötegelt KL2US kötegelt KL2US kötegelt KL2US kötegelt KL2US kötegelt KL2US kötegelt KL2US csomagolás nélkül Élfa előszárított Minőség Csomagolás Darab KL2US csomagolás nélkül KL2US csomagolás nélkül KL2US csomagolás nélkül 121 Pallók prizmában Minőség Darab KL2US KL2US 88 Zsaluáru száraz Minőség Csomagolás III / IV / V csomagolás nélkül III / IV / V csomagolás nélkül III / IV / V csomagolás nélkül I / V csomagolás nélkül I / V csomagolás nélkül Asztalosáru száraz Minőség Darab /III csomagolás nélkül 45

46 Információk/ÁÜF Információk/ÁÜF Általános információk Rakodási és szállítási tudnivalók Különleges szállítások A Johann Pabst Holzindustrie GmbH naponta kínál kocsikiállásokat max. 13,6 méter hosszúságig terjedő szállításokhoz. Rendelésre optimális járműtípust szervezünk (nyitott platós pótkocsi, zárt rakterű, nagy térfogatú teherautók, mélybölcsős félpótkocsik stb.) a gördülékeny, és mindenekelőtt biztonságos be- és kirakodáshoz. A berakodás a gyártócsarnokokban a legkorszerűbb emelőgépekkel és speciális darukkal történik. A be- és kirakodást túlnyomórészt oldalról végzik, miközben a Logisztikai osztályunkkal folytatott egyeztetés után a darus kirakodáshoz nyitott járműveket is tudunk biztosítani. Az építkezésre történő szállítások során az alábbiakat kell figyelembe venni: Az építkezésre vezető bekötőút járhatóságát időkorlátozás nélkül biztosítani kell, a megfelelő súlykorlátozásokat adottnak tekintjük. Gondoskodni kell arról, hogy a kiszállító jármű az építkezést problémamentesen meg tudja közelíteni, és ott meg is tudjon fordulni. Ha ezt nem biztosítják, a megrendelőnek esetleges többletköltségekre kell számítania. Az árut az építkezés üzemeltetőjének kell targoncával vagy daruval kirakatnia. Alapvetően max. két óra kirakodási időt tételezünk fel. abb kirakodási idők megállapodás szerint. Rögzített időpontokra a közlekedési körülmények állandó változása miatt csak egyeztetés után teszünk ígéretet. Ha a szállítási határidő módosul, azt legkésőbb a kiszállítás előtt egy héttel közölni kell, ellenkező esetben a fuvarozás és tárolás többletköltségeit kiszámlázzuk. Különleges szállításnak minősülnek azok, amelyek során túllépik az alábbi méreteket: : 13,60 m : Konténeres szállítás 2,44 m Magasság: 2,60 m A tengeri szállítás kedvező változatát kínálják a boxkonténerek vagy a felül nyitott konténerek, amelyeket 20 láb (kb. 6 m) vagy 40 láb (kb. 12 m) méretben kínálnak. A boxkonténerek gyorsabban és könnyebben elérhetők, és a felül nyitott konténerrel szemben árelőnyt is nyújtanak, az áruk be- és kirakodása azonban jelentősen nehezebb. Vasúti szállítás A Johann Pabst Holzindustrie vállalat üzemei közvetlen csatlakozással rendelkeznek az osztrák vasúttársaság, az ÖBB sínhálózatához. A hazai és nemzetközi kötöttpályás szállítások nemcsak kedveltek, hanem környezeti és gazdasági előnyöket is kínálnak. Változatok: Kocsitípus Maximális rakhossz 2 tengelyes kocsi (KS, KBS) 12, tengelyes kocsi (Rs, Rgs) 18, tengelyes kocsi (Rns-z) 21,0 50 Maximális súly (t) 4 tengelyes zárt vagon, válaszfalas vagy válaszfal nélküli, 22 m-ig rakható A Johann Pabst Holzindustrie vállalat szállítási partnereivel a pályaudvarról a rendeltetési helyre teherautóval történő kiszállítás is lehetséges. 46

47 Információk/ÁÜF Átvétel üzemünkben Rakományrögzítés A szállítást kérésre/megrendelésre az Ön saját szállítmányozója is végezheti. Az üzemünkben történő átvételt már a megrendelés beérkezésekor közölni kell. Az átvételi időpontokban előzetesen meg kell állapodni. A berakodást különleges daruk végzik a kiszállítási raktárban. A rakodási helyeket az eladó adja meg. Nyilatkozat: L1 - L7. A berakodások nagy része az 1. BSH üzemben történik (L1), emiatt bármikor előfordulhat, hogy várakozási időkre kerül sor. Kérjük, hogy az átvételi időpontokat pontosan tartsák be, az esetleges csúszásokat haladéktalanul közölni kell a Logisztikai osztállyal. Kapcsolattartó: Andreas Pfeiffenberger Telefon: +43 (0) andreas.pfeiffenberger@pabst-holz.com A fuvarozónak az alábbiakat kell teljesítenie: A Johann Pabst Holzindustrie vállalat speciálisan képzett rakodó dolgozói révén garantálja, hogy betartják valamennyi előírást, amely a biztonság szempontjából fontos, és a rakományra vonatkozik. Szolgáltatások és tudnivalók Az optimális járműtípus megrendelése (nyitott platós pótkocsi, zárt rakterű, nagy térfogatú teherautók, mélybölcsős félpótkocsik stb.), hogy a berakodás és a vevőnél végzett kirakodás gyors és biztonságos legyen. Berakodás a gyártócsarnokokban a legkorszerűbb emelőgépekkel és speciális darukkal. A képzett rakodó dolgozókkal végzett berakodás során nagy fontosságot tulajdonítanak a rakományrögzítésnek (VDI 2700a) és a raksúlynak. A rakodási és szállítási feltételek a www. pabst-holz.com oldalon letölthetők. ÁÜF A pótkocsi és a jármű műszakilag kifogástalan állapota Elegendő élvédőt kell a járművön vinni. Ha nincs, a helyszínen kell megvásárolni. Hevederek kifogástalan állapotban, és szabvány szerinti címkével ellátva. 12 pár rögzítőhevedert kell a járművön vinni (EN 12640), és ezekhez 8 db alátétfát, két oldalán csúszásgátló szőnyeggel. 14 méter hosszúság feletti elemek szállításához a járműnek megfelelő engedéllyel kell rendelkeznie, és a plató legyen kihúzható. A járművön takaróponyvákat kell vinni. Az Általános Üzleti Feltételek aktuális szövegezése www. pabst-holz.com honlapunkon letölthető formában áll az Ön rendelkezésére. Az üzemi biztonsági irányelveket be kell tartani. Ezek az alábbiak: Alkoholtilalom. Biztonsági cipő és mellény. A dohányzási tilalom betartása. Ügyelni kell a környezetvédelemre / hulladékeltávolításra. 47
