1 BÚTORDESIGN A REHAUTÓL INNOVATÍV RENDSZERMEGOLDÁSOK EGY KÉZBŐL Construction Automotive Industry

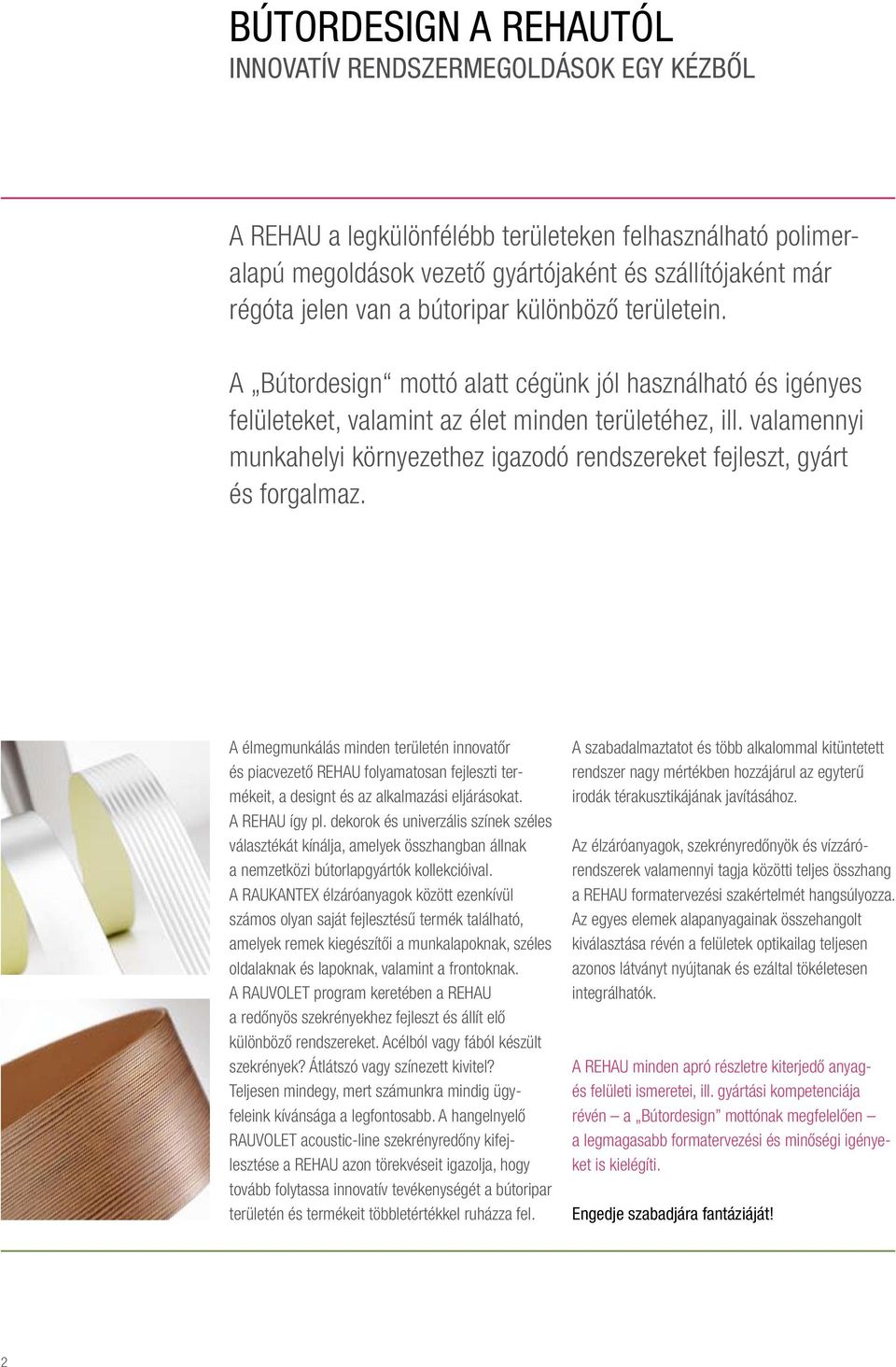

2 BÚTORDESIGN A REHAUTÓL INNOVATÍV RENDSZERMEGOLDÁSOK EGY KÉZBŐL A REHAU a legkülönfélébb területeken felhasználható polimeralapú megoldások vezető gyártójaként és szállítójaként már régóta jelen van a bútoripar különböző területein. A Bútordesign mottó alatt cégünk jól használható és igényes felületeket, valamint az élet minden területéhez, ill. valamennyi munkahelyi környezethez igazodó rendszereket fejleszt, gyárt és forgalmaz. A élmegmunkálás minden területén innovatőr és piacvezető REHAU folyamatosan fejleszti termékeit, a designt és az alkalmazási eljárásokat. A REHAU így pl. dekorok és univerzális színek széles választékát kínálja, amelyek összhangban állnak a nemzetközi bútorlapgyártók kollekcióival. A RAUKANTEX élzáróanyagok között ezenkívül számos olyan saját fejlesztésű termék található, amelyek remek kiegészítői a munkalapoknak, széles oldalaknak és lapoknak, valamint a frontoknak. A RAUVOLET program keretében a REHAU a redőnyös szekrényekhez fejleszt és állít elő különböző rendszereket. Acélból vagy fából készült szekrények? Átlátszó vagy színezett kivitel? Teljesen mindegy, mert számunkra mindig ügyfeleink kívánsága a legfontosabb. A hangelnyelő RAUVOLET acoustic-line szekrényredőny kifejlesztése a REHAU azon törekvéseit igazolja, hogy tovább folytassa innovatív tevékenységét a bútoripar területén és termékeit többletértékkel ruházza fel. A szabadalmaztatot és több alkalommal kitüntetett rendszer nagy mértékben hozzájárul az egyterű irodák térakusztikájának javításához. Az élzáróanyagok, szekrényredőnyök és vízzárórendszerek valamennyi tagja közötti teljes összhang a REHAU formatervezési szakértelmét hangsúlyozza. Az egyes elemek alapanyagainak összehangolt kiválasztása révén a felületek optikailag teljesen azonos látványt nyújtanak és ezáltal tökéletesen integrálhatók. A REHAU minden apró részletre kiterjedő anyagés felületi ismeretei, ill. gyártási kompetenciája révén a Bútordesign mottónak megfelelően a legmagasabb formatervezési és minőségi igényeket is kielégíti. Engedje szabadjára fantáziáját! 2

3 BÚTORDESIGN A REHAUTÓL TARTALOMJEGYZÉK RAUKANTEX Design és kompetencia az élen RAUKANTEX designo Lendületes design RAUKANTEX magic A varázslatos pillanatokhoz RAUKANTEX vision Üveghatású élzárók RAUKANTEX mirror gloss Csillogás felsőfokon szuperfényes ABS élzárók RAUKANTEX impressions Lenyűgözően természetes RAUKANTEX alapanyagok Áttekintés RAUKANTEX tools Élmegmunkáló szerszámok RAUvolet redőnyrendszerek Redőnyprofilok és designrendszerek Vízszintes alkalmazás Függőleges alkalmazás RAUvolet metallic- és vetro-line Beépítésre kész szettek RAUvolet redőnyrendszerek Áttekintő táblázat RAUWALON vízzárórendszerek REHAU vízzárórendszerek Áttekintés RAUVISIO minerál Akril munkalap program Lapok Szolgáltatás a legjobb formában: A standard program Minták és színek RAUVISIO Hordozó felületek Aquasino konyhai mosogatók és mosogató medencék Szögletes/lekerekített kivitelek Aquafonte mosdókagylók Kerek/ovális kivitelek Öntött mosdók Szögletes/kerek formák REHAU lábazat program Lábazattakaró profil Konyhai bútorlábak Rauvario nova Kábelmenedzsment

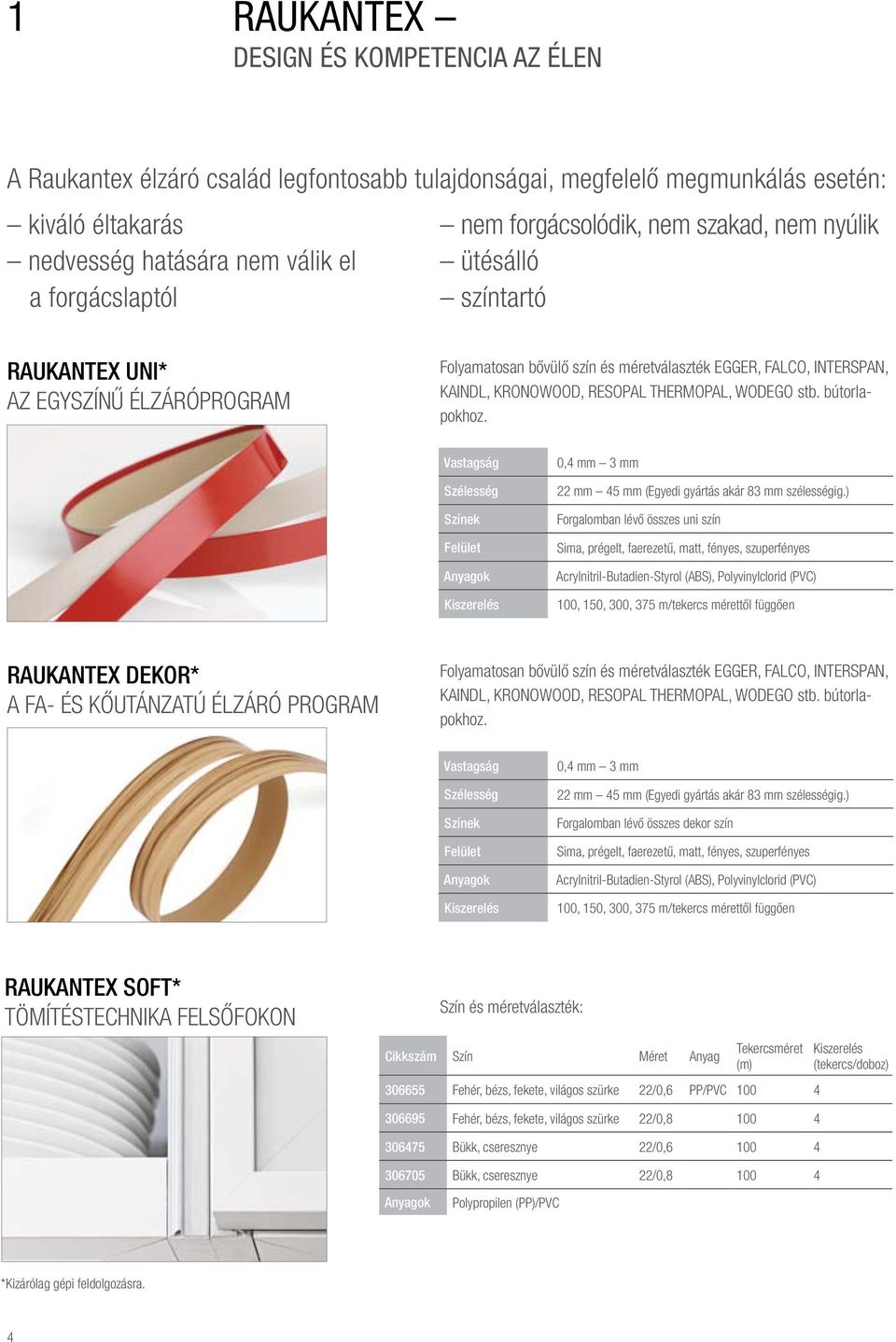

4 1 RAUKANTEX DESIGN ÉS KOMPETENCIA AZ ÉLEN A Raukantex élzáró család legfontosabb tulajdonságai, megfelelő megmunkálás esetén: kiváló éltakarás nedvesség hatására nem válik el a forgácslaptól nem forgácsolódik, nem szakad, nem nyúlik ütésálló színtartó RAUKANTEX UNI* AZ EGYSZÍNŰ ÉLZÁRÓPROGRAM Folyamatosan bővülő szín és méretválaszték EGGER, FALCO, INTERSPAN, KAINDL, KRONOWOOD, RESOPAL THERMOPAL, WODEGO stb. bútorlapokhoz. Vastagság 0,4 mm 3 mm Szélesség 22 mm 45 mm (Egyedi gyártás akár 83 mm szélességig.) Színek Forgalomban lévő összes uni szín Felület Sima, prégelt, faerezetű, matt, fényes, szuperfényes Anyagok Acrylnitril-Butadien-Styrol (ABS), Polyvinylclorid (PVC) Kiszerelés 100, 150, 300, 375 m/tekercs mérettől függően RAUKANTEX DEKOR* A FA- ÉS KŐUTÁNZATÚ ÉLZÁRÓ PROGRAM Folyamatosan bővülő szín és méretválaszték EGGER, FALCO, INTERSPAN, KAINDL, KRONOWOOD, RESOPAL THERMOPAL, WODEGO stb. bútorlapokhoz. Vastagság 0,4 mm 3 mm Szélesség 22 mm 45 mm (Egyedi gyártás akár 83 mm szélességig.) Színek Forgalomban lévő összes dekor szín Felület Sima, prégelt, faerezetű, matt, fényes, szuperfényes Anyagok Acrylnitril-Butadien-Styrol (ABS), Polyvinylclorid (PVC) Kiszerelés 100, 150, 300, 375 m/tekercs mérettől függően RAUKANTEX SOFT* TÖMÍTÉSTECHNIKA FELSŐFOKON Szín és méretválaszték: Szín Méret Anyag Tekercsméret (m) Fehér, bézs, fekete, világos szürke 22/0,6 PP/PVC Kiszerelés (tekercs/doboz) Fehér, bézs, fekete, világos szürke 22/0, Bükk, cseresznye 22/0, Bükk, cseresznye 22/0, Anyagok Polypropilen (PP)/PVC *Kizárólag gépi feldolgozásra. 4

5

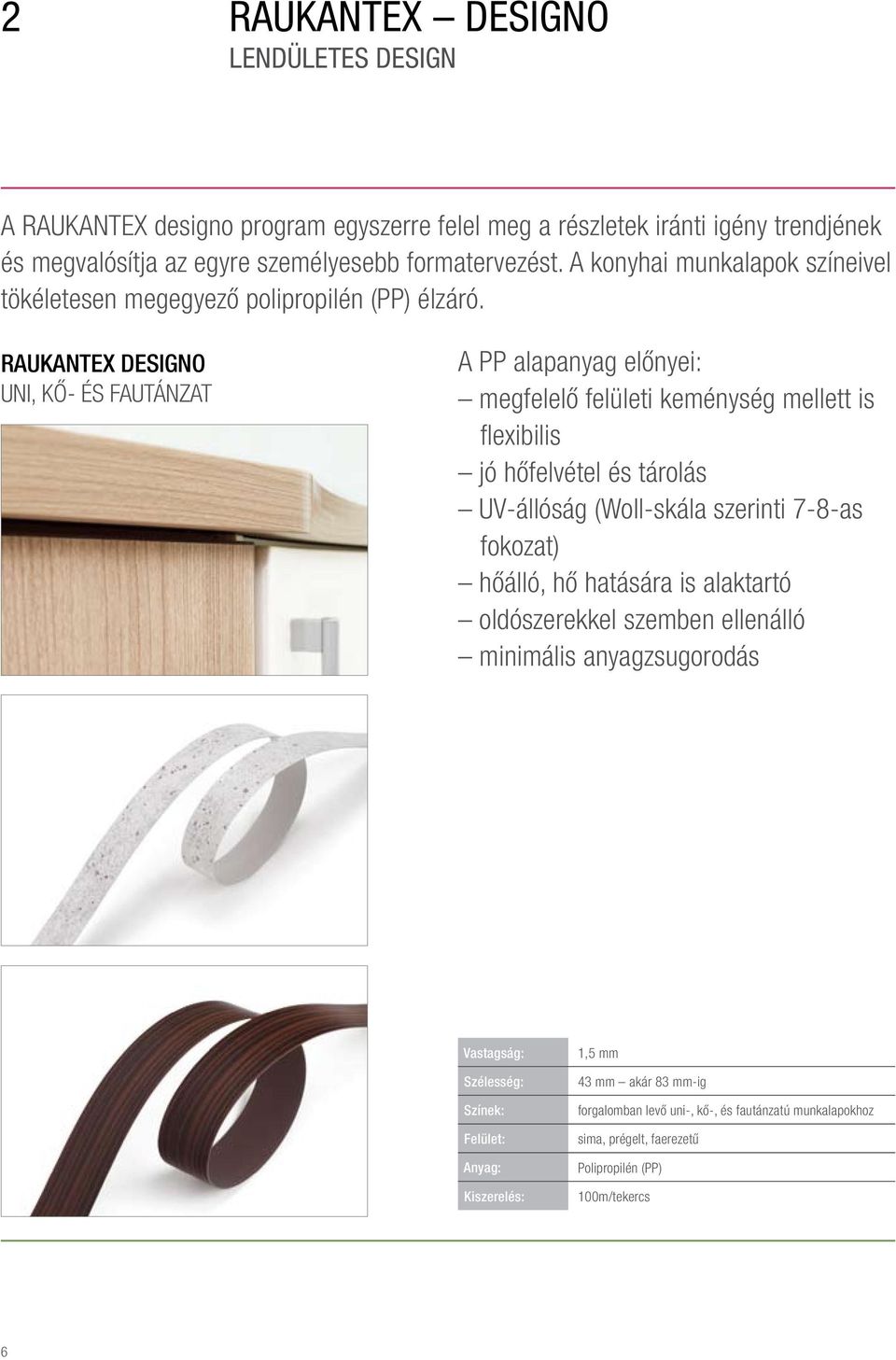

6 2 RAUKANTEX DESIGNO LENDÜLETES DESIGN A RAUKANTEX designo program egyszerre felel meg a részletek iránti igény trendjének és megvalósítja az egyre személyesebb formatervezést. A konyhai munkalapok színeivel tökéletesen megegyező polipropilén (PP) élzáró. RAUKANTEX DESIGNO UNI, KŐ- ÉS FAUTÁNZAT A PP alapanyag előnyei: megfelelő felületi keménység mellett is flexibilis jó hőfelvétel és tárolás UV-állóság (Woll-skála szerinti 7-8-as fokozat) hőálló, hő hatására is alaktartó oldószerekkel szemben ellenálló minimális anyagzsugorodás Vastagság: 1,5 mm Szélesség: 43 mm akár 83 mm-ig Színek: forgalomban levő uni-, kő-, és fautánzatú munkalapokhoz Felület: sima, prégelt, faerezetű Anyag: Polipropilén (PP) Kiszerelés: 100m/tekercs 6

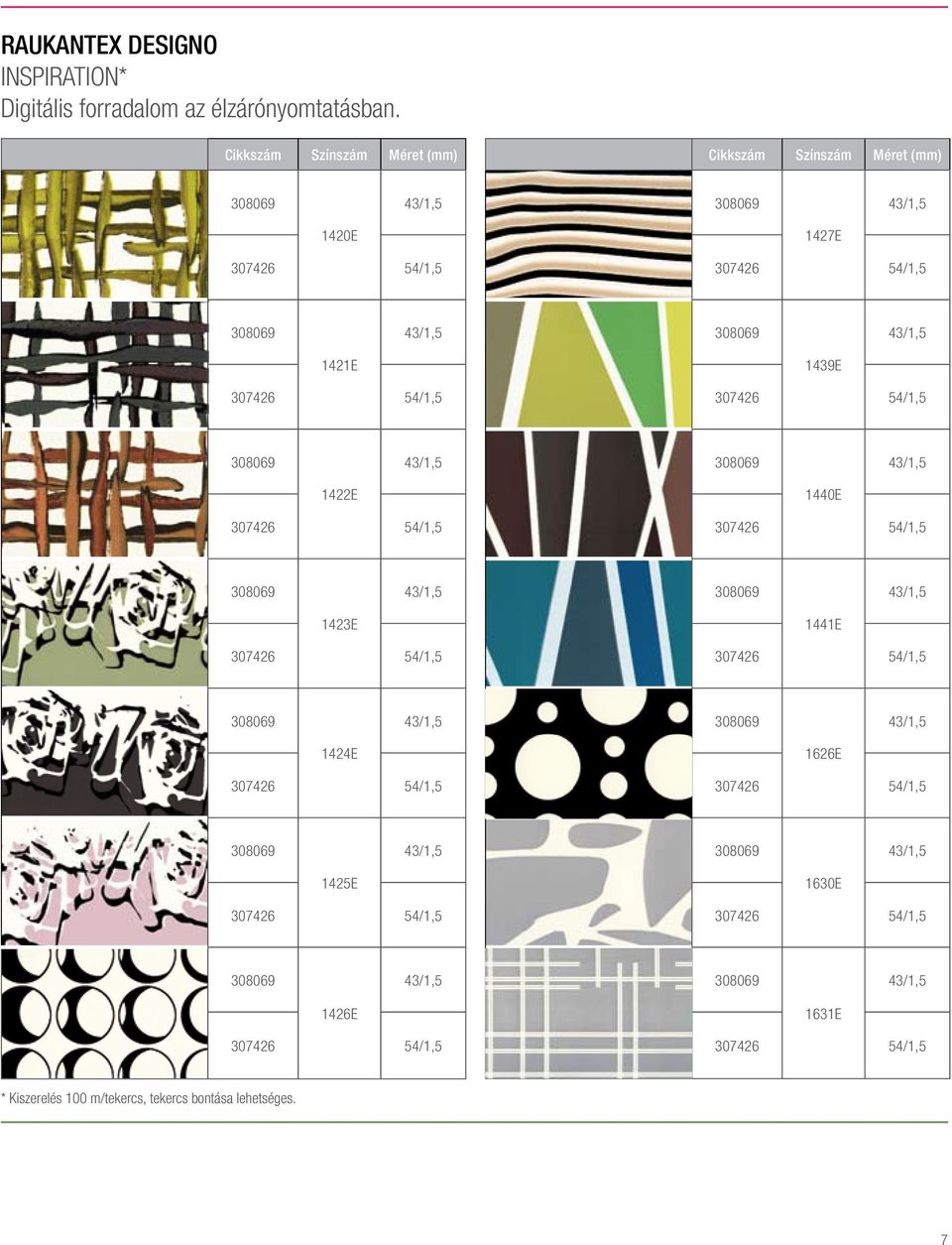

7 RAUKANTEX DESIGNO INSPIRATION* Digitális forradalom az élzárónyomtatásban. Színszám Méret (mm) Színszám Méret (mm) /1, /1,5 1420E /1,5 1427E /1, /1, /1,5 1421E /1,5 1439E /1, /1, /1,5 1422E /1,5 1440E /1, /1, /1,5 1423E /1,5 1441E /1, /1, /1,5 1424E /1,5 1626E /1, /1, /1,5 1425E /1,5 1630E /1, /1, /1,5 1426E /1,5 1631E /1,5 * Kiszerelés 100 m/tekercs, tekercs bontása lehetséges. 7

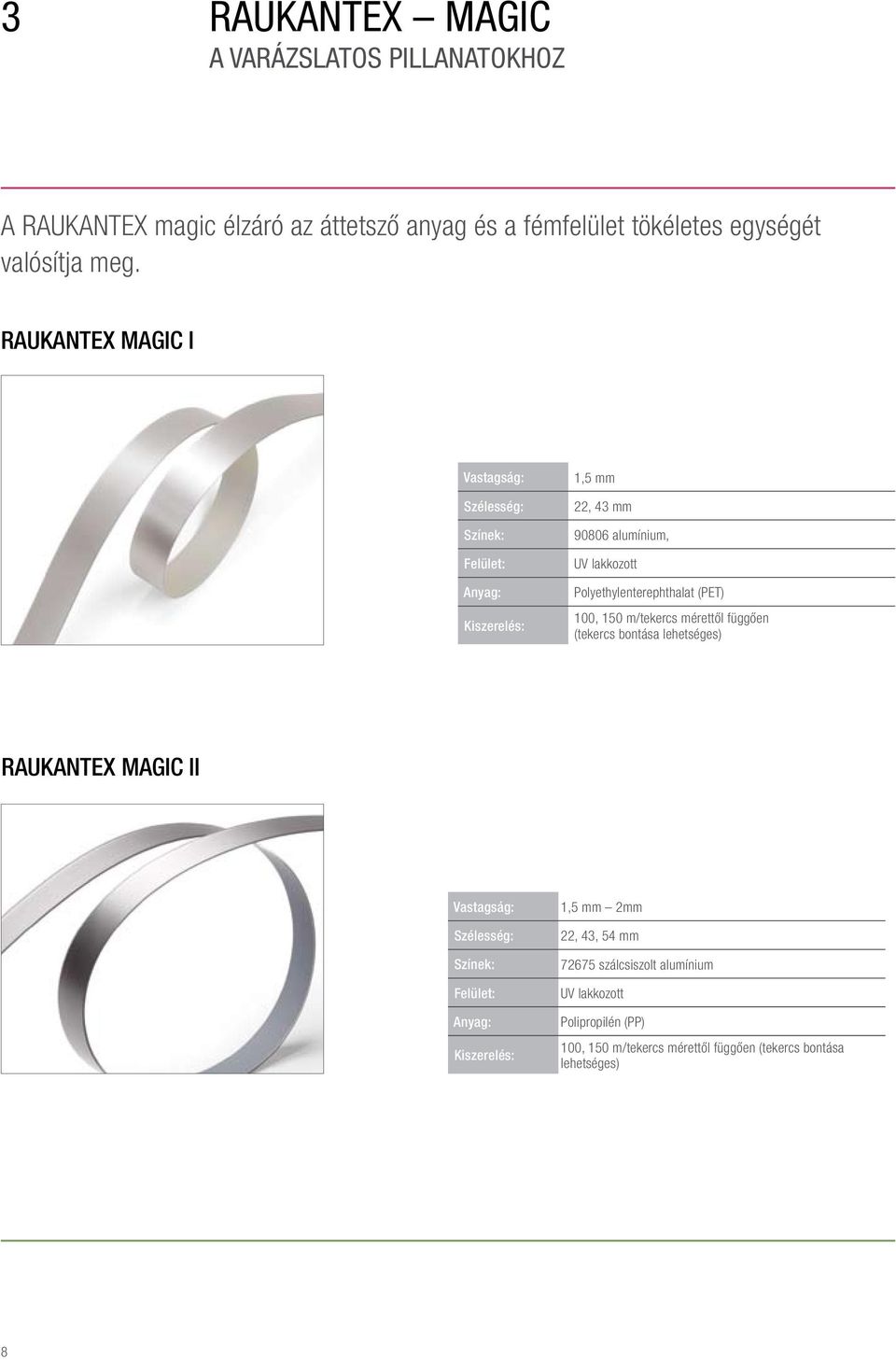

8 3 RAUKANTEX MAGIC A VARÁZSLATOS PILLANATOKHOZ A RAUKANTEX magic élzáró az áttetsző anyag és a fémfelület tökéletes egységét valósítja meg. RAUKANTEX MAGIC I Vastagság: 1,5 mm Szélesség: 22, 43 mm Színek: alumínium, Felület: UV lakkozott Anyag: Polyethylenterephthalat (PET) Kiszerelés: 100, 150 m/tekercs mérettől függően (tekercs bontása lehetséges) RAUKANTEX MAGIC II Vastagság: Szélesség: Színek: Felület: Anyag: Kiszerelés: 1,5 mm 2mm 22, 43, 54 mm szálcsiszolt alumínium UV lakkozott Polipropilén (PP) 100, 150 m/tekercs mérettől függően (tekercs bontása lehetséges) 8

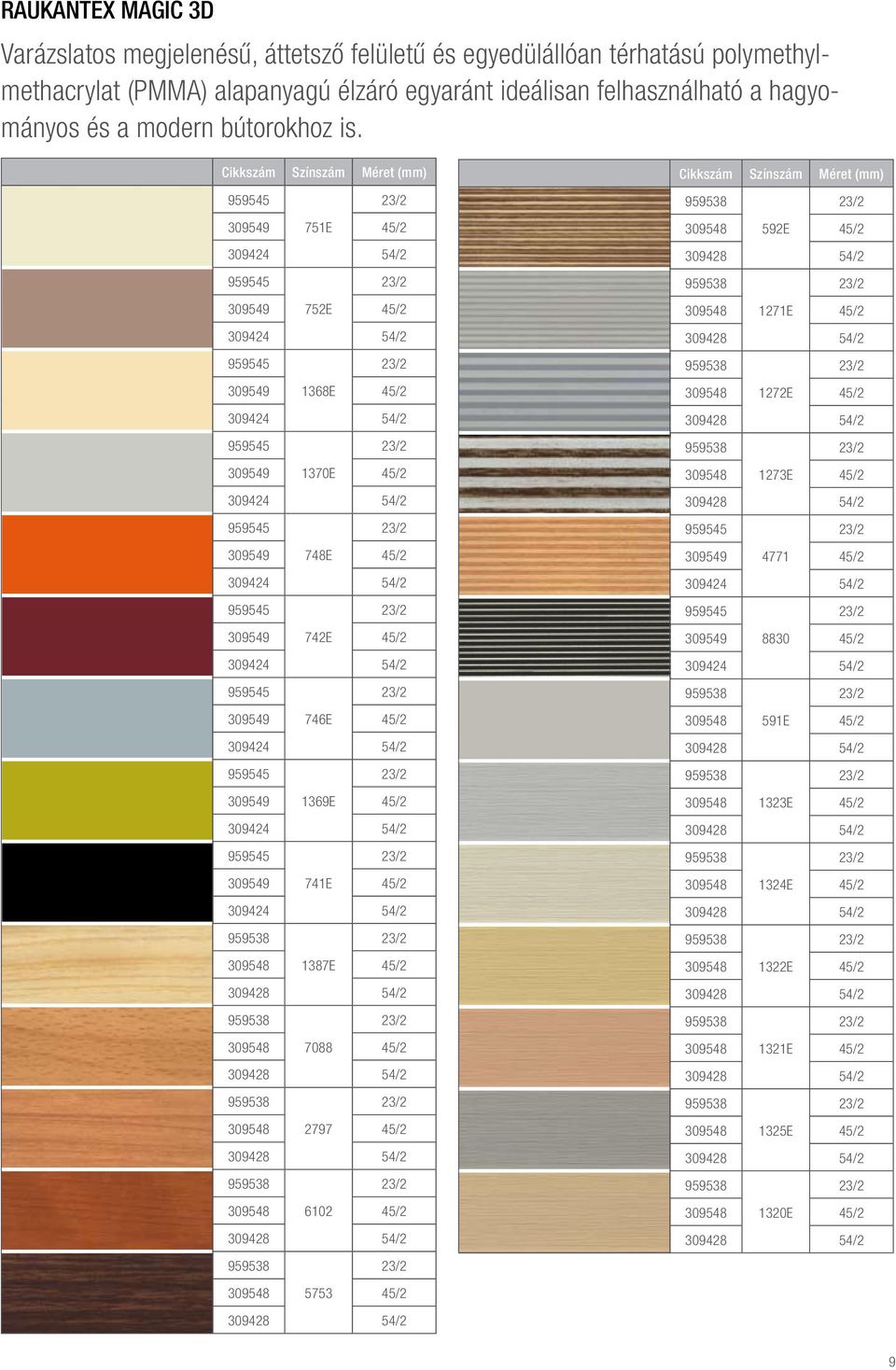

9 RAUKANTEX MAGIC 3D Varázslatos megjelenésű, áttetsző felületű és egyedülállóan térhatású polymethylmethacrylat (PMMA) alapanyagú élzáró egyaránt ideálisan felhasználható a hagyományos és a modern bútorokhoz is. Színszám Méret (mm) E 45/ / E 45/ / E 45/ / E 45/ / E 45/ / E 45/ / E 45/ / E 45/ / E 45/ / E 45/ / / / / / / / / /2 Színszám Méret (mm) E 45/ / E 45/ / E 45/ / E 45/ / / / / / E 45/ / E 45/ / E 45/ / E 45/ / E 45/ / E 45/ / E 45/ /2 9

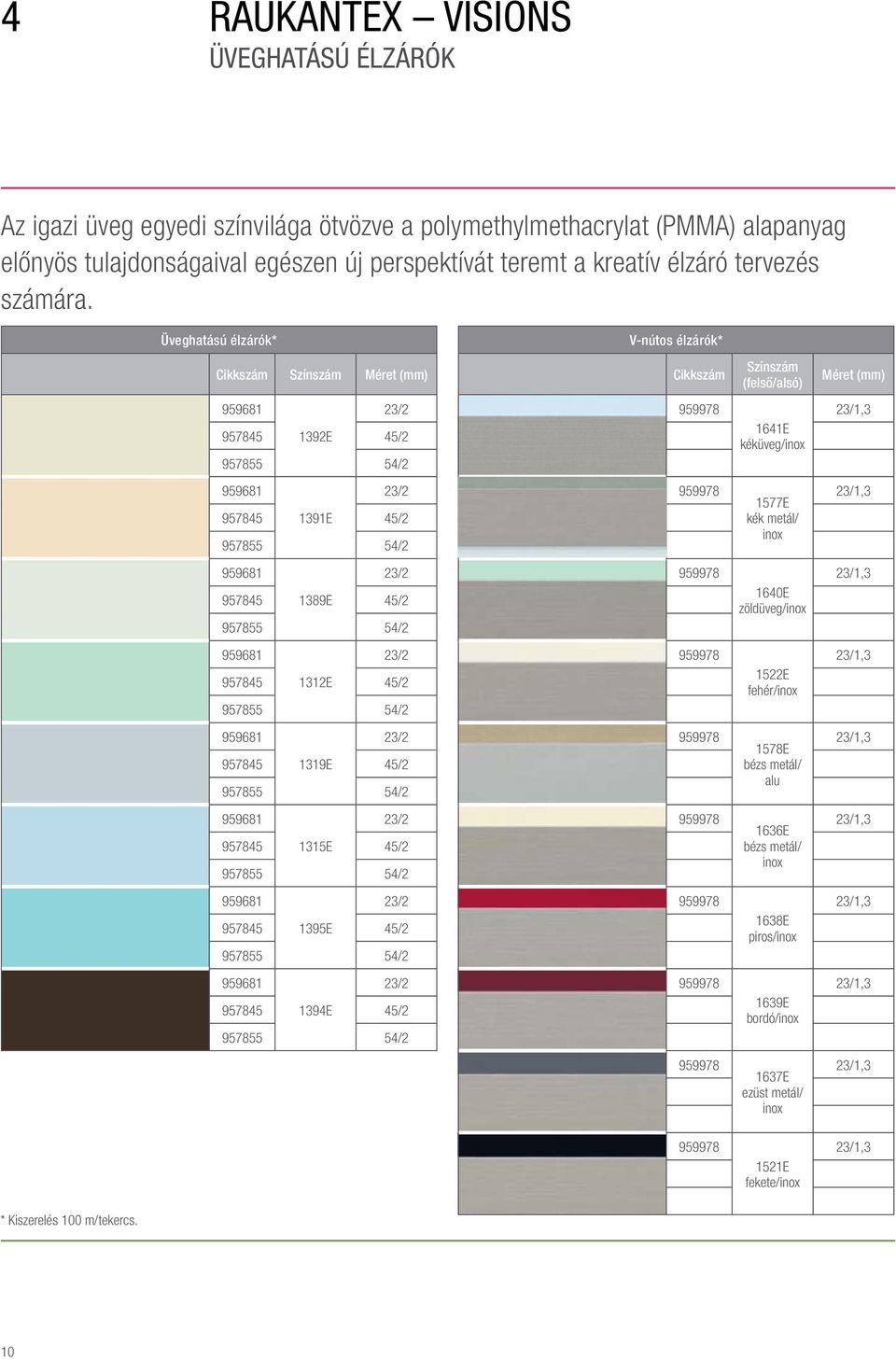

10 4 RAUKANTEX VISIONS ÜVEGHATÁSÚ ÉLZÁRÓK Az igazi üveg egyedi színvilága ötvözve a polymethylmethacrylat (PMMA) alapanyag előnyös tulajdonságaival egészen új perspektívát teremt a kreatív élzáró tervezés számára. Üveghatású élzárók* V-nútos élzárók* Színszám Méret (mm) Színszám (felső/alsó) Méret (mm) E 45/ / E kéküveg/inox E 45/ / E kék metál/ inox E 45/ / E zöldüveg/inox E 45/ / E fehér/inox E 45/ / E bézs metál/ alu E 45/ / E bézs metál/ inox E 45/ / E piros/inox E 45/ / E bordó/inox E ezüst metál/ inox E fekete/inox * Kiszerelés 100 m/tekercs. 10

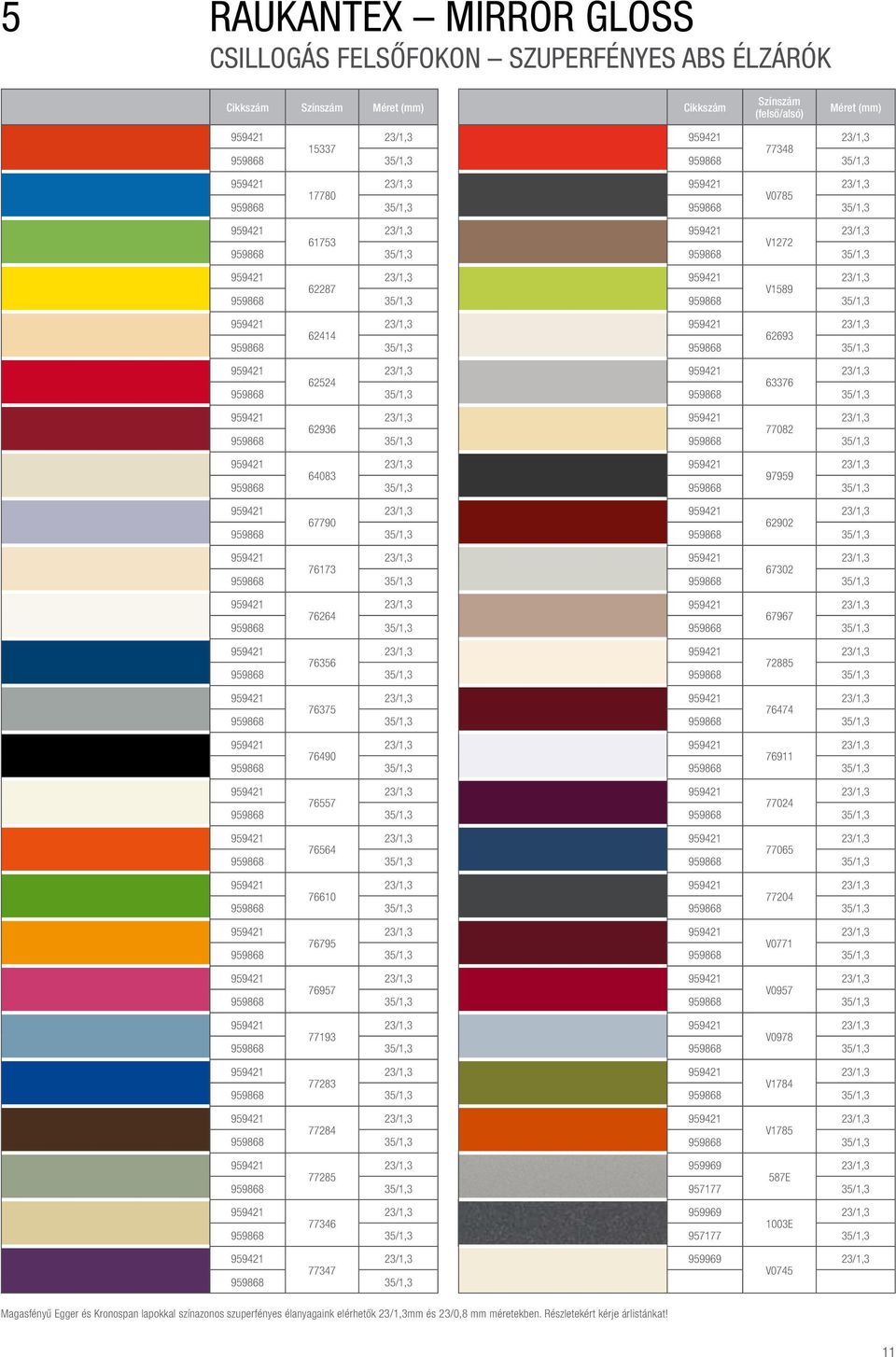

11 5 RAUKANTEX mirror gloss Csillogás felsőfokon szuperfényes abs élzárók Színszám Méret (mm) Színszám (felső/alsó) Méret (mm) V0785 V1272 V V0771 V0957 V0978 V1784 V E /1, E /1, V0745 Magasfényű Egger és Kronospan lapokkal színazonos szuperfényes élanyagaink elérhetők mm és 23/0,8 mm méretekben. Részletekért kérje árlistánkat! 11

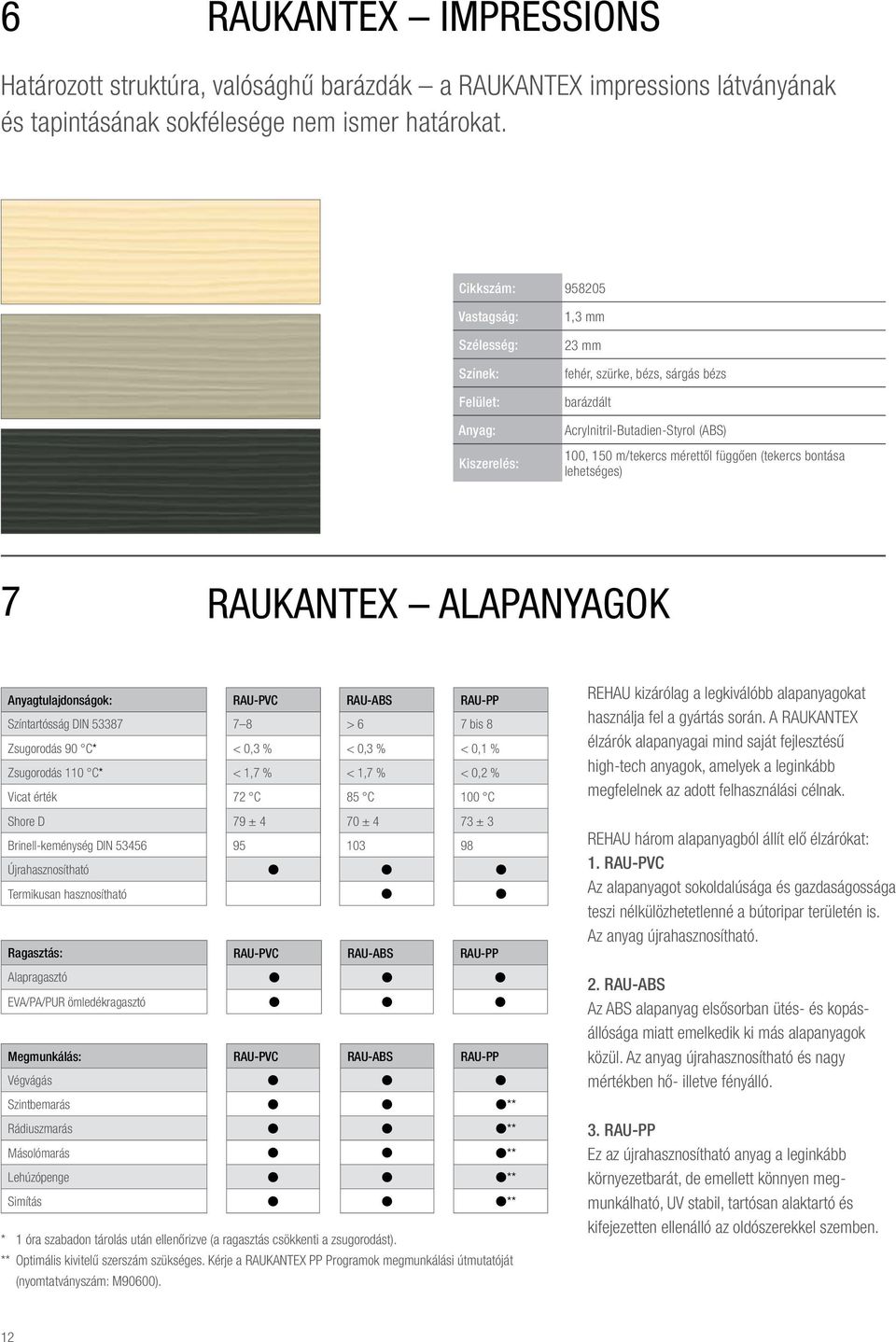

12 6 RAUKANTEX Impressions Határozott struktúra, valósághű barázdák a RAUKANTEX impressions látványának és tapintásának sokfélesége nem ismer határokat. : Vastagság: Szélesség: Színek: Felület: Anyag: Kiszerelés: 1,3 mm 23 mm fehér, szürke, bézs, sárgás bézs barázdált Acrylnitril-Butadien-Styrol (ABS) 100, 150 m/tekercs mérettől függően (tekercs bontása lehetséges) 7 RAUKANTEX alapanyagok Anyagtulajdonságok: RAU-PVC RAU-ABS RAU-PP Színtartósság DIN > 6 7 bis 8 Zsugorodás 90 C* < 0,3 % < 0,3 % < 0,1 % Zsugorodás 110 C* < 1,7 % < 1,7 % < 0,2 % Vicat érték 72 C 85 C 100 C Shore D 79 ± 4 70 ± 4 73 ± 3 Brinell-keménység DIN Újrahasznosítható Termikusan hasznosítható Ragasztás: RAU-PVC RAU-ABS RAU-PP Alapragasztó EVA/PA/PUR ömledékragasztó Megmunkálás: RAU-PVC RAU-ABS RAU-PP Végvágás Szintbemarás ** Rádiuszmarás ** Másolómarás ** Lehúzópenge ** Simítás ** * 1 óra szabadon tárolás után ellenőrizve (a ragasztás csökkenti a zsugorodást). ** Optimális kivitelű szerszám szükséges. Kérje a RAUKANTEX PP Programok megmunkálási útmutatóját (nyomtatványszám: M90600). REHAU kizárólag a legkiválóbb alapanyagokat használja fel a gyártás során. A RAUKANTEX élzárók alapanyagai mind saját fejlesztésű high-tech anyagok, amelyek a leginkább megfelelnek az adott felhasználási célnak. REHAU három alapanyagból állít elő élzárókat: 1. RAU-PVC Az alapanyagot sokoldalúsága és gazdaságossága teszi nélkülözhetetlenné a bútoripar területén is. Az anyag újrahasznosítható. 2. RAU-ABS Az ABS alapanyag elsősorban ütés- és kopásállósága miatt emelkedik ki más alapanyagok közül. Az anyag újrahasznosítható és nagy mértékben hő- illetve fényálló. 3. RAU-PP Ez az újrahasznosítható anyag a leginkább környezetbarát, de emellett könnyen megmunkálható, UV stabil, tartósan alaktartó és kifejezetten ellenálló az oldószerekkel szemben. 12

13 8 RAUKANTEX Tools ÉLMEGMUNKÁLÓ SZERSZÁMOK A REHAU Express-kollekció szerszámai innovatív megoldásokat kínálnak az élmegmunkálás minden munkafázisához a ragasztástól a simításig. A szerszámok megfelelnek a legfeljebb 2 mm vastag és 43 mm széles termoplasztikus élzárók (ABS, PET, PMMA, PP, PVC) megmunkálásával szemben támasztott speciális követelményeknek. Ezáltal ideálisak önálló részek, kisebb sorozatok és különleges formák megmunkálásához, de akár a helyszínen történő, kis zajjal járó szereléshez is. RAUKANTEX kézi élzárógép RAUKANTEX véglevágó RAUKANTEX véglevágó körbezárt élzáráshoz RAUKANTEX hőlégfúvó RAUKANTEX szintbemaró RAUKANTEX külső rádiusz maró , RAUKANTEX belső rádiusz maró RAUKANTEX csiszolószivacs RAUKANTEX polírozófilc RAUKANTEX Finisher RAUKANTEX lamellás polírozó Pótlamella RAUKANTEX Kantenfix-javítótollak Diófa Körtefa Juharfa Bükkfa RAUKANTEX akrillak

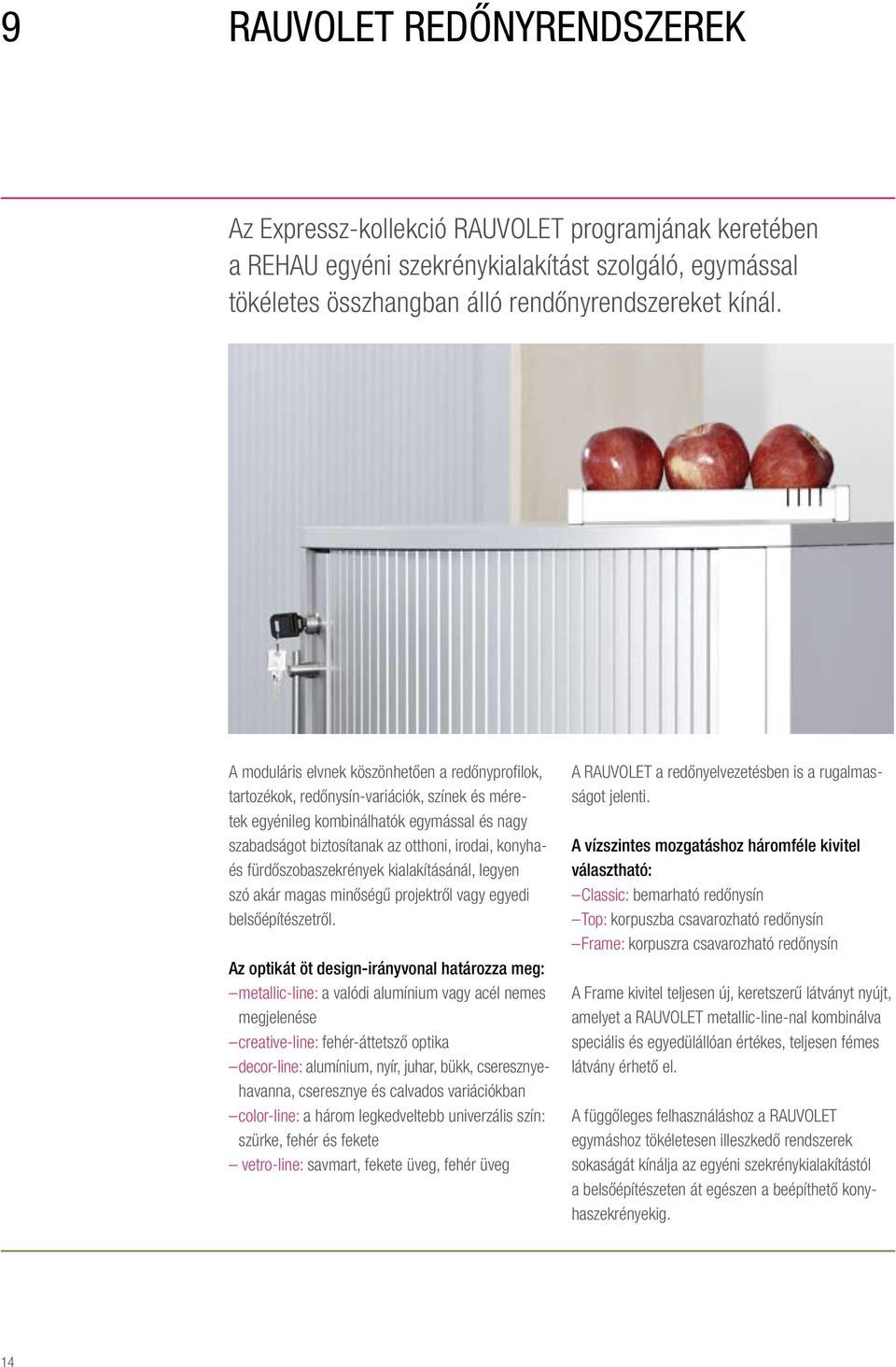

14 9 Rauvolet redőnyrendszerek Az Expressz-kollekció RAUVOLET programjának keretében a REHAU egyéni szekrénykialakítást szolgáló, egymással tökéletes összhangban álló rendőnyrendszereket kínál. A moduláris elvnek köszönhetően a redőnyprofilok, tartozékok, redőnysín-variációk, színek és méretek egyénileg kombinálhatók egymással és nagy szabadságot biztosítanak az otthoni, irodai, konyhaés fürdőszobaszekrények kialakításánál, legyen szó akár magas minőségű projektről vagy egyedi belsőépítészetről. Az optikát öt design-irányvonal határozza meg: metallic-line: a valódi alumínium vagy acél nemes megjelenése creative-line: fehér-áttetsző optika decor-line: alumínium, nyír, juhar, bükk, cseresznyehavanna, cseresznye és calvados variációkban color-line: a három legkedveltebb univerzális szín: szürke, fehér és fekete vetro-line: savmart, fekete üveg, fehér üveg A RAUVOLET a redőnyelvezetésben is a rugalmasságot jelenti. A vízszintes mozgatáshoz háromféle kivitel választható: Classic: bemarható redőnysín Top: korpuszba csavarozható redőnysín Frame: korpuszra csavarozható redőnysín A Frame kivitel teljesen új, keretszerű látványt nyújt, amelyet a RAUVOLET metallic-line-nal kombinálva speciális és egyedülállóan értékes, teljesen fémes látvány érhető el. A függőleges felhasználáshoz a RAUVOLET egymáshoz tökéletesen illeszkedő rendszerek sokaságát kínálja az egyéni szekrénykialakítástól a belsőépítészeten át egészen a beépíthető konyhaszekrényekig. 14

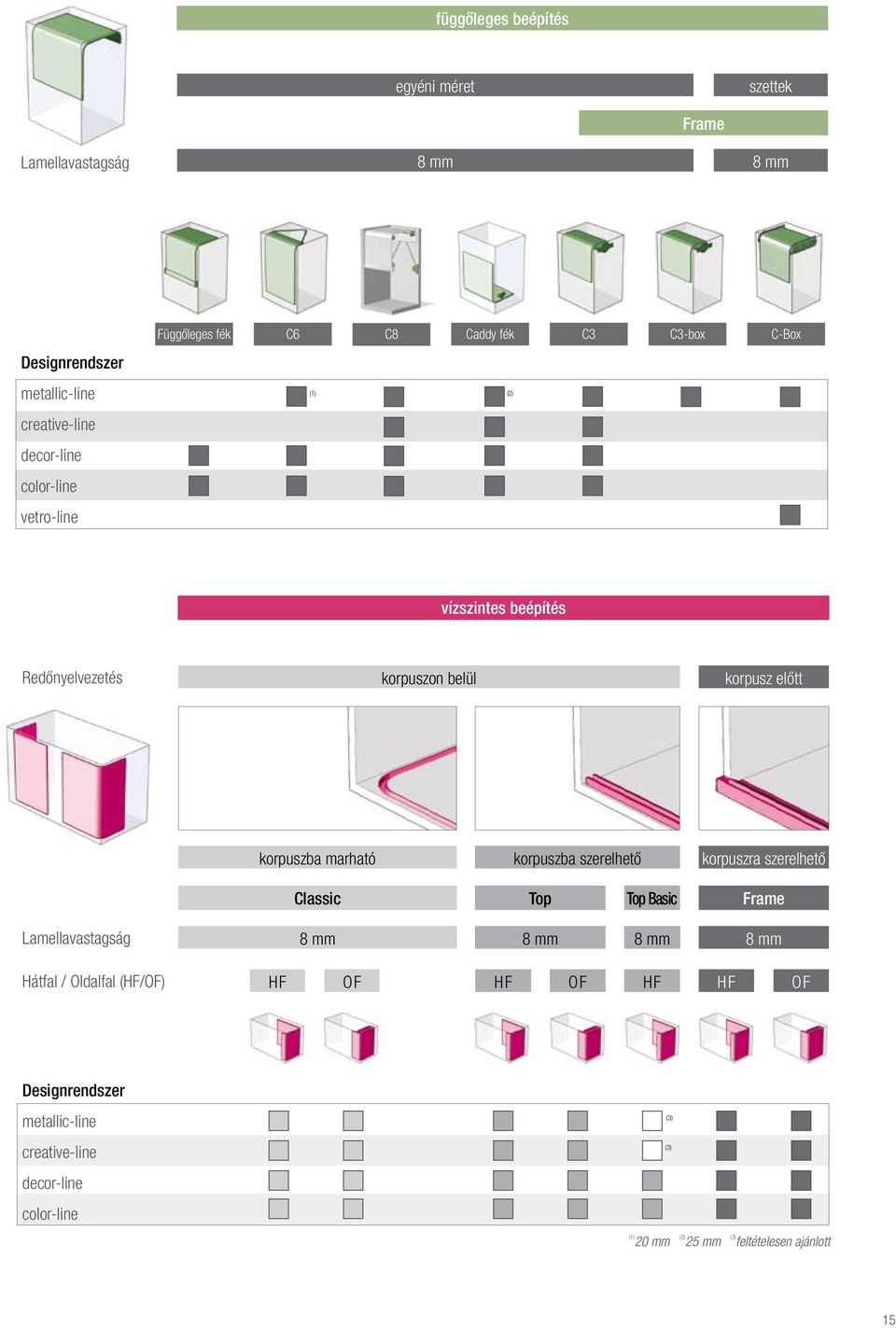

15 függőleges beépítés egyéni méret szettek Frame Lamellavastagság 8 mm 8 mm Függőleges fék C6 C8 Caddy fék C3 C3-box C-Box Designrendszer metallic-line (1) (2) creative-line decor-line color-line vetro-line vízszintes beépítés Redőnyelvezetés korpuszon belül korpusz előtt korpuszba marható korpuszba szerelhető korpuszra szerelhető Classic Top Top Basic Frame Lamellavastagság 8 mm 8 mm 8 mm 8 mm Hátfal / Oldalfal (HF/OF) HF OF HF OF HF HF OF Designrendszer metallic-line creative-line decor-line color-line (3) (3) (1) 20 mm (2) 25 mm (3) feltételesen ajánlott 15

16 10 REDŐNYPROFILOK ÉS DESIGNRENDSZEREK Designrendszer Szín vetro-line SE16* E23* metallic-line metallic-line metallic-line vetro-line mm 25 mm.. 50 mm Redőnyvastagság 12 mm 8 mm 8 mm 8 mm 8 mm 8 mm (redőnyelvezetés) vízszintes beépítés Savmart Fényes fekete Fényes fehér függőleges beépítés csak szettek csak szettek csak szettek metallic-line Alu E6EV1 Nemesacél szálcsiszolt creative-line áttetsző decor-line Alu 5427 Nyír 5514 Juhar 7376 Bükk 5018 Cseresznye -Havanna 053W Cseresznye 5429 Calvados 5797 color-line 16 Fehér RAL 9010 Szürke RAL 7035 Fekete RAL 9011 * Egyedi méretekben is rendelhető. A konfekcionálható méretek összeállíthatók redőny rendelő táblázatunk segítségével, amely honlapunkon a oldalon tölthető le.

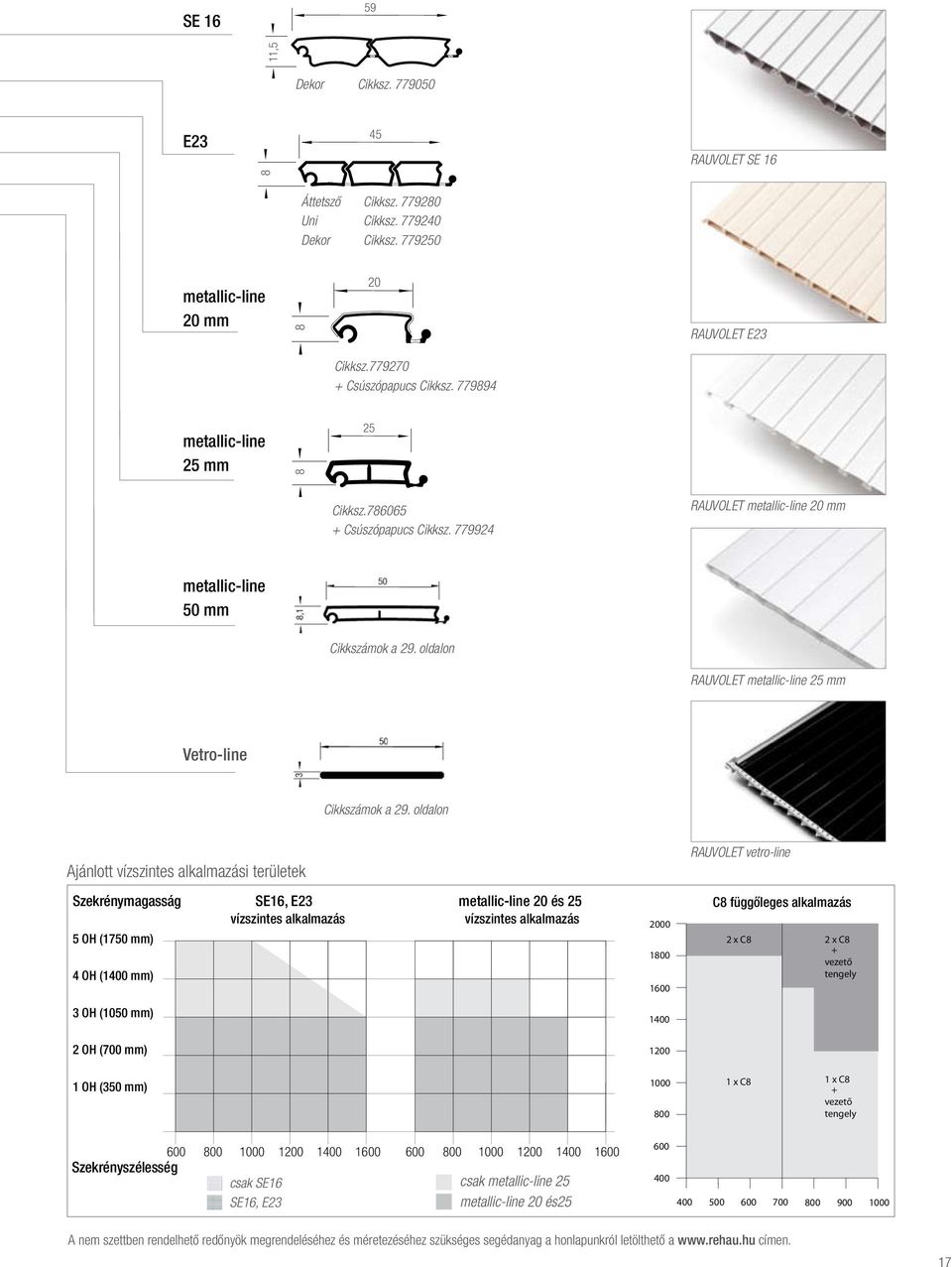

17 SE Dekor E ,5 45 RAUVOLET SE 16 Áttetsző Uni Dekor metallic-line. 20 mm 8 20 RAUVOLET E Csúszópapucs metallic-line. 25 mm Csúszópapucs RAUVOLET metallic-line 20 mm metallic-line. 50 mm ok a 29. oldalon RAUVOLET metallic-line 25 mm Vetro-line ok a 29. oldalon Ajánlott vízszintes alkalmazási területek Szekrénymagasság.....SE16, E23 metallic-line 20 és 25 vízszintes alkalmazás vízszintes alkalmazás 5 OH (1750 mm) 4 OH (1400 mm) 3 OH (1050 mm) 2 OH (700 mm) RAUVOLET vetro-line C8 függőleges alkalmazás 2 x C8 2 x C8 + vezető tengely 1 OH (350 mm) x C8 1 x C8 + vezető tengely Szekrényszélesség csak SE16 SE16, E csak metallic-line 25 metallic-line 20 és A nem szettben rendelhető redőnyök megrendeléséhez és méretezéséhez szükséges segédanyag a honlapunkról letölthető a címen. 17

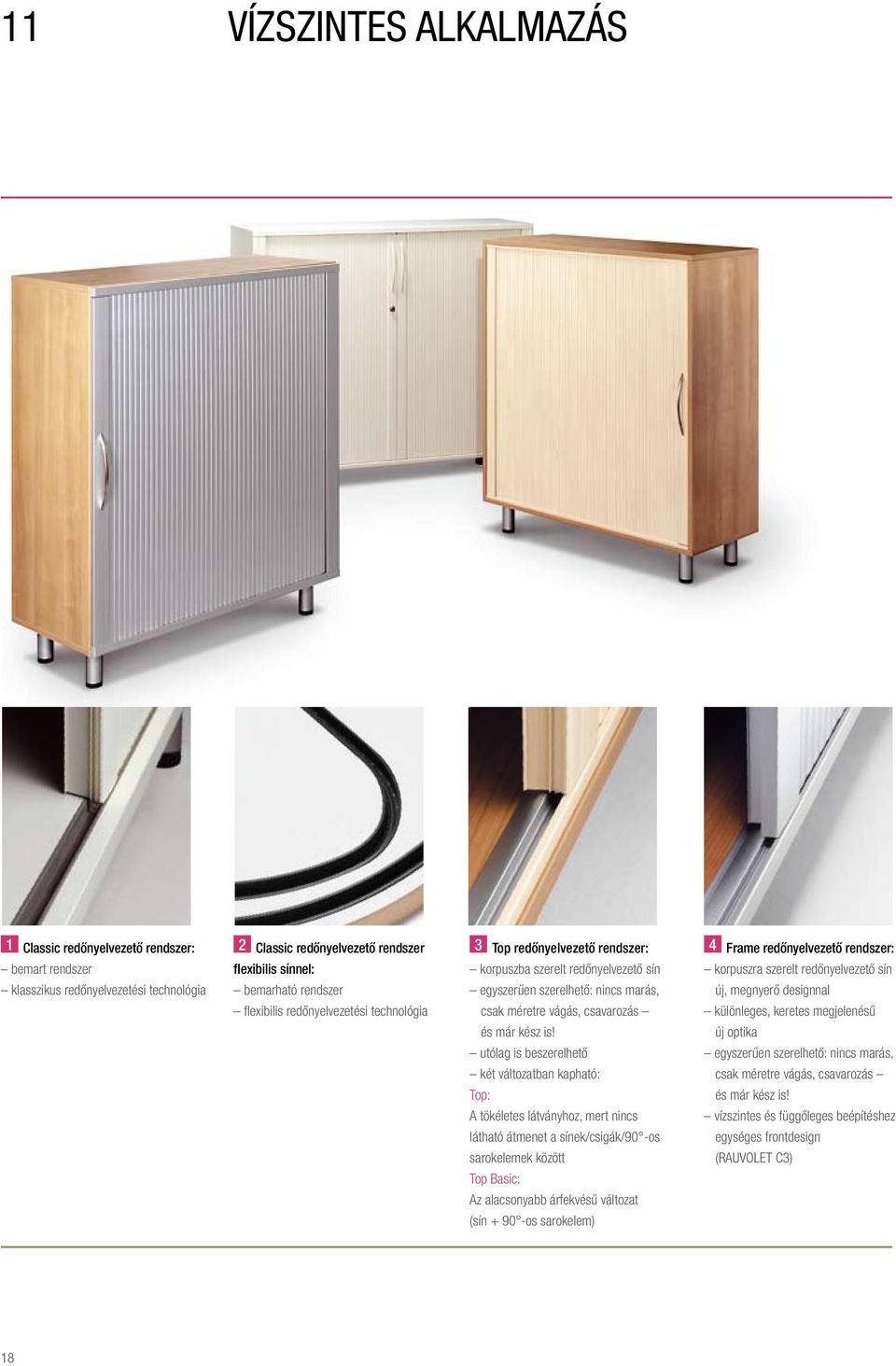

18 11 vízszintes alkalmazás 1 Classic redőnyelvezető rendszer:. 2 Classic redőnyelvezető rendszer 3 Top redőnyelvezető rendszer:. 4 Frame redőnyelvezető rendszer: bemart rendszer klasszikus redőnyelvezetési technológia flexibilis sínnel:. bemarható rendszer flexibilis redőnyelvezetési technológia korpuszba szerelt redőnyelvezető sín egyszerűen szerelhető: nincs marás, csak méretre vágás, csavarozás és már kész is! utólag is beszerelhető két változatban kapható: Top: A tökéletes látványhoz, mert nincs látható átmenet a sínek/csigák/90 -os sarokelemek között Top Basic: Az alacsonyabb árfekvésű változat (sín os sarokelem) korpuszra szerelt redőnyelvezető sín új, megnyerő designnal különleges, keretes megjelenésű új optika egyszerűen szerelhető: nincs marás, csak méretre vágás, csavarozás és már kész is! vízszintes és függőleges beépítéshez egységes frontdesign (RAUVOLET C3) 18

19 vízszintes alkalmazás Classic Designrendszer Fogantyúprofil csúszópapucs Takaróprofil metallic-line / creative-line decor-line / color-line , mm: Redőnyelvezető rendszer Oldalfali elvezetés Redőnyrendszer (E23) 53,5 53,5 53,5 9 13, , y x [ Fassungsvermögen der Schnecken ] 670 mm 1280 mm 1590 mm Csiga... Sín Középső ütköző 8 mm utas x y metallic-line, utas flexibilis sín ,0 20,2 E23 creative-line / decor-line / color-line utas ,5 25,2 12 mm utas utas utas Hátfali elvezetés 9 13,5 3 R 42 12, y x 90 -os sarokelem.. Sín Középső ütköző 8 mm metallic-line, 12 mm E23 creative-line / decor-line / color-line 19

20 VÍZSZINTES ALKALMAZÁS Top + Top Basic Designrendszer Fogantyúprofil Fogantyú csúszópapucs Takaróprofil metallic-line / creative-line decor-line / color-line , mm: Redőnyelvezető rendszer Top: oldalfali elvezetés Redőnyrendszer A csiga befogadó képessége 1240 mm Csiga Sín Fedél Középső ütköző 8mm E23 creative-line / metallic-line 4-utas E23 decor-line E23 color-line Top: hátfali elvezetés os sarokelem Sín Fedél Középső ütköző 8 mm E23 creative-line / metallic-line E23 decor-line E23 color-line Top Basic: hátfali elvezetés 35 9, ,5 48,5 9, os sarokelem Sín.. Középső ütköző 8 mm E23 decor-line / color-line 20

21 VÍZSZINTES ALKALMAZÁS Frame Designrendszer Fogantyúprofil Fogantyú csúszópapucs Takaróprofil metallic-line / creative-line decor-line / color-line Decor-line Fedél Alsó rész Color-line Fedél Alsó rész Redőnyelvezető rendszer Redőnyrendszer Oldalfali elvezetés Csiga Sín Fedél. véglezáró.. 8 mm E23 creative-line / metallic-line 4-utas E23 decor-line E23 color-line Hátfali elvezetés A csiga befogadó képessége 1240 mm os sarokelem Sín Fedél Véglezáró Top Sín. 8 mm E23 creative-line / metallic-line E23 decor-line E23 color-line 21

22 12 FÜGGŐLEGES ALKALMAZÁS A REHAU szinte bármilyen függőlegesen mozgatható redőnyös szekrényhez egymással tökéletes összhangban álló komplett rendszereket kínál. A RAUVOLET elemeivel kombinálva korlátlanok a lehetőségek a szekrénykialakítás területén. Kiegyenlítőrendszereink sokfélesége számos alkalmazási lehetőséget és felhasználási területet biztosít: ügyfeleink intelligens megoldásokat találhatnak a kis Caddy-től az irodai szekrénysoron át egészen a magas minőségű konyháig! 22

23 FÜGGŐLEGES ALKALMAZÁS FÜGGŐLEGES FÉK RAUVOLET függőleges fék kettős funkciójú fogantyúprofil-csúszópapucs, kifejezetten kis szekrényekhez optimális futás a redőnyelvezető rendszerben lefékezi a redőnyt kétoldali és egyénileg beállítható fékezőhatás / cikkszámú fogantyúprofilokkal kombinálható RAUVOLET E23-mal alkalmazható ajánlott függőleges alkalmazás RAUVOLET Caddyfék (CB) szekrénybe való behelyezés bemart, vagy csavarozható sínekkel és csigákkal védjegyzett fékberendezés közvetlen beépítéshez könnyű szerelés szinte előkészület nélkül fentről lefele történő nyitás utólagos beszerelés lehetséges szekrényenként elegendő egy fékberendezés használható a RAUVOLET E23 és a metallic-line 25mm rendszereknél ajánlott függőleges alkalmazás RAUVOLET C6 FÉK bemart vagy korpuszra szerelt redőnyelvezető sínekkel faszekrényekben alkalmazható, 90 -os sarokelemekkel aktív súlykiegyenlítés a lentről felfelé történő mozgatáshoz minimális helyigényű, egyszerű megoldás RAUVOLET E23-mal és a 20 mm-es metallic-line-nal alkalmazható ajánlott függőleges alkalmazás RAUVOLET C8 FÉK komplett rendszer függőleges alkalmazáshoz széles alkalmazhatóság a redőny szinte minden pozícióban egyensúlyban van kis helyigény a hátfalra szerelhető kivitelnek köszönhetően szinte minden redőnyprofilhoz használható a kész korpuszba is könnyen beszerelhető ajánlott függőleges alkalmazás 23

24 FÜGGŐLEGES ALKALMAZÁS C3 FELCSÉVÉLŐ MECHANIKA Lehetséges kombinációk: 1 C3 felcsévélő mechanika és hosszabbítóelem 2 Redőnyelvezető rendszer és takaróprofil. a. Frame redőnyelvezető rendszer: A redőnyelvezető és a takaróprofil színe megegyezik a redőny felületével b. Alu redőnyelvezető, szín E6EV1: Kontrasztos megjelenésű, megnyerő alumínium külsejű redőnyelvezető és takaróprofil 3 Redőny középső fogantyúprofillal Válasszon a 20 és 25mm-es metallic-line, E23 creative-line, decor-line és color-line designrendszerből 4 Fogantyúprofil Klasszikus vagy kiugró alsó lappal szerelt korpusz Nálunk garantáltan megtalálja a legjobb megoldást! C3 felcsévélő mechanika 1 Kiforrott mechanika, amely a REHAU elemes redőnyökkel kombinálva a szekrényhez optimálisan illeszkedő függőleges rendszert biztosít. komplett rendszer függőleges alkalmazáshoz változtatható szélességű mechanika mm-es lapvastagságú szekrényekhez ötféle szélességű korpuszokhoz (400, 600, 800, 1000 és 1200 mm) és max. hat rendező polcmagassághoz hosszabbítóelemmel kibővített szélesség mm-es belső korpuszszélességig a minőségi rugós tengelyes mechanikának köszönhetően optimális súlykiegyenlítés a terelőtengelynek és a felcsévélési elvnek köszönhetően valamennyi szekrénymagasság esetén minimális helyigényű a speciális középső fogantyúprofil révén rendkívül kényelmesen mozgatható egyszerűen és gyorsan szerelhető: rögzítse a mechanikát a szekrényben, szerelje fel a redőnyelvezető síneket és már kész is! RAUVOLET E23-mal és a 20/25 mm-es metallic-line-nal alkalmazható 1 Mechanika Külső korpuszszélesség [mm] Belső korpuszszélesség [mm] Hosszabbítóelem. max. 165 mm lásd a bal oldalon Szekrénymagasság 6 OH (2100 mm) (1900 mm) 5 OH (1750 mm) 4 OH (1400 mm) 3 OH (1050 mm) 2 OH (700 mm) (600 mm) 1 OH (350 mm) Szekrényszélesség (külső) mm-ben ajánlott függőleges alkalmazás 24

25

26 FÜGGŐLEGES ALKALMAZÁS C3 FELCSÉVÉLŐ MECHANIKA SZEKRÉNYKIALAKÍTÁSOK + FOGANTYÚPROFILOK kiugró alsó lappal klasszikus korpuszkialakítás Designrendszer Fogantyúprofil Fogantyú csúszópapucs Fogantyúprofil Fogantyú csúszópapucs Középső fogantyúprofil Fogantyú csúszópapucs metallic-line / creative-line decor-line Anyaga: RAU-PP (utólag nem lakkozható) color-line Anyaga: RAU-PVC 26

27 FÜGGŐLEGES ALKALMAZÁS C3 FELCSÉVÉLŐ MECHANIKA FRAME REDŐNYELVEZETŐ RENDSZER A Frame redőnyelvezető rendszer színe összhangban áll a redőnyökével. Ennek köszönhetően mind vízszintes, mind függőeleges szekrények esetében tökéletes designkombináció állítható elő. Válassza ki a megfelelő redőnyelvezetőt a metallic-line, creative-line, decor-line és color-line designrendszerből. Redőny és fogantyúprofilok rugalmasan megválasztható színek Redőnyelvezető rendszer. rugalmasan megválasztható színek Bevezetőelem Vezetősín....Fedél Zárósapka Bevezetőelem Takaróprofil Redőnyrendszer * * 16 mm vastagság: 1 mm * 19 mm vastagság: 4 mm Szín E6EV1 E23 creative-line / metallic-line * * 16 mm vastagság: 1 mm * 19 mm vastagság: 4 mm E23 decor-line * * 16 mm vastagság: 1 mm * 19 mm vastagság: 4 mm E23 color-line 27

28 13 RAUVOLET METALLIC- és vetro-line BEÉPÍTÉSRE KÉSZ SZETTEK A REHAU RAUVOLET szettekkel egyedülálló módon emelhető ki a konyha kialakítása és további értékekkel egészíthető ki annak funkcionalitása. Ráépített szekrényként, a szekrénysor felső elemeként vagy a sarokban elhelyezve az innovatív anyagkombinációknak, rafinált eljárásoknak és a teljes összhangot tükröző rendszernek köszönhetően az egyes variációk rendkívül meggyőzőek. A RAUVOLET szettek természetesen a pillanatok alatt megteremthető designt is jelentik: a rendszer könnyen beszerelhető. Egy szett az utolsó csavarig magában foglalja a rendszer korpuszba történő beépítéséhez szükséges összes elemét. redőnyrendszer: RAUVOLET szettek 20, 25 és 50 mm színek: szálcsiszolt alumínium (E6EV1), nemesacél, fényes fekete és fehér üveg, valamint savmart üveg magas használati komfort, könnyű és csendes csúszás valódi alumínium felületű és üveg redőnylamellák kasírozott, valódi alumínium felületű tartozékelemek beépítésre kész szettek a legelterjedtebb korpuszméretekhez egyszerűen szerelhető kartoncsomagolásban az összes szükséges kiegészítővel együtt raktárprogram, akár már 1 szett is azonnal szállítható 28

29 14 RAUVOLET REDŐNYRENDSZEREK ÁTTEKINTŐ TÁBLÁZAT Redőny szélesség (fix) Redőny magasság (max) 500 mm 600 mm 800 mm 900 mm 1000 mm 1500 mm 1000 mm 1500 mm 1000 mm 1500 mm 1000 mm 1500 mm Típus Lamella méret Szín ok C3 eloxált 20 mm alu inox mm alu inox C3 kasírozott 20 mm alu inox C3-Box 20 mm alu inox 25 mm alu inox C-Box 20 mm alu inox 25 mm alu inox 50 mm alu inox Vetro line savmart üveg fényes fekete üveg fényes fehér üveg

30 15 rauwalon vízzárórendszerek Rendszer és forma design és látvány A RAUWALON új irányt mutat a design és a dekoráció területén. A RAUWALON egyesíti a rendszert és a formát: valamennyi rendszerben és szinte végtelen számú dekorációval. A RAUWALON-nal megalkottuk a design és a látvány egységét: dekorjaink összhangban állnak Európa vezető munkalapgyártóinak termékeivel és tökéletes látványt teremtenek a konyhában. Standardprogramunknak köszönhetően már kisebb mennyiségek esetén is rövid szállítási határidőt garantálunk. 30

31 31

32 16 rehau vízzárórendszerek áttekintés A RAUWALON vízzáró rendszer egységet teremt a forma és a funkcionalitás terén. A változatos térformájú vízzáró profilok számtalan - az európai bútor és munkalap gyártók színeivel egyeztetett - színben kaphatók. A REHAU vízzáró rendszerek nem csak a szigetelésről gondoskodnak, hanem a konyha láthatatlan díszei is egyben. RAUWALON flex (befűzős vízzáró) : Hosszúság: 4100 mm, 5000 mm Szélesség: 35 mm Magasság: 35 mm 35 mm Kiszerelés: 28 szál/doboz 35 mm Kiegészítő elemek (végzárók és sarkok) színei: fehér, fekete, világosszürke, szürke, bézs, barna, zöld. A befűzhető dekorit méretei: Szélesség: max. 34,5-34,7 mm Öntapadós fugaprofil : , mm Hosszúság: Szélesség: Magasság: Kiszerelés: Színek: szálban 3000mm tekercsben 50 m 13 mm 13 mm 30 szál/doboz, vagy 50 m/tekercs alu, inox, magasfényű fehér és fekete 13 mm Kiegészítő elemek (végzárók és sarkok) a tömítőprofillal megegyező színekben. RAUWALON 116 vízzáró rendszer : Alu: Inox: Hosszúság: 5000 mm 23 mm Szélesség: Magasság: Kiszerelés: Színek: 23 mm 23 mm 20 szál/doboz alu és inox 23 mm Kiegészítő elemek (végzárók és sarkok) a tömítőprofillal megegyező színekben. 32

33 RAUWALON vízzáró rendszer Hosszúság: 5000 mm Szélesség: 26 mm Magasság: 37 mm Kiszerelés: 2-10 szál (színenként változik) 37 mm Alu és színazonos vízzárók Egger, Falco, Kronospan, Kaindl, Wodego, Thermopal, stb. munkalapokhoz. 26 mm Kiegészítő elemek (végzárók és sarkok) a tömítőprofillal megegyező színekben. RAUWALON vízzáró rendszer Hosszúság: 5000 mm Szélesség: 26 mm Magasság: 30 mm 30 mm Kiszerelés: 2-10 szál (színenként változik) Inox és színazonos vízzárók Egger, Falco, Kronospan, Kaindl, Wodego, Thermopal, stb. munkalapokhoz. 26 mm Kiegészítő elemek (végzárók és sarkok) a tömítőprofillal megegyező színekben. RAUWALON 144 vízzáró rendszer : flat-line Hosszúság: 5000 mm Szélesség: 25 mm Magasság: 23 mm 23 mm Kiszerelés: 1-10 szál Króm-alu színű tömör alumínium vízzáró profil. RAUWALON 144 flat-line 25 mm Kiegészítő elemek (végzárók és sarkok) a tömítőprofillal megegyező színekben. : wave-line Hosszúság: 5000 mm 23 mm Szélesség: 25 mm Magasság: 23 mm Kiszerelés: 1-10 szál 25 mm Króm-alu színű tömör alumínium vízzáró profil. RAUWALON 144 wave-line Kiegészítő elemek (végzárók és sarkok) a tömítőprofillal megegyező színekben. 33

34

35 17 rauvisio mineral akril munkalap program RAUVISIO mineral - a színtiszta alkotás: A tömör, anyagában színezett ásványi alapanyag egyharmad rész akrilgyantából és kétharmad rész színpigmentes alumínium-trihidroxidból áll. A korszerű akril-alapanyag a tökéletesen alkalmas igényes és mérettartó formatervezési megoldásokhoz, pl. a konyha-, a fürdőszoba és az igényes belsőépítészet területén. A program egy teljes rendszert foglal magába, amely lapokból, beépítési tartozékokból és idomokból áll. Anyagtulajdonságok A RAUVISIO mineral, a természetes ásványokból és akrilgyantából álló, teljesen átszínezett ásványi alapanyag egy sor specifikus tulajdonsággal rendelkezik: --Sima, pórusmentes felület --Könnyen tisztítható --UV-álló --Kopásálló, a háztartásban szokványos savakkal és lúgokkal szemben ellenálló --Bőrkímélő --Felújítható felület: a karcolások kipolírozhatók, a nagyobb sérülések szinte láthatatlanul javíthatók. Feldolgozás A formába öntött fantázia: A RAUVISIO nem csak a külső megjelenés és a kialakítás terén nyújt sokkal többet. A feldolgozás során is sok érv szól emellett az innovatív alapanyag mellett: --A RAUVISIO mineral termoplasztikusan alakítható. --A RAUVISIO mineral lapok vízszintesen és függőlegesen is felhasználhatók. --A RAUVISIO mineral szinte láthatatlan hézagokkal megmunkálható. A RAUVISIO minerallal Ön bármilyen kívánt alakot megvalósíthat - legyen az bármennyire szokatlan. Minden megengedett, ami tetszik. 35

36 17.1 Lapok szolgáltatás a legjobb formában: a standardprogram Méret x 760/740 x 3 mm x x 3 mm x 760 x 10 mm Megnevezés Minta sz. RAUVISIO mineral 3 és 10 mm-es lapok: RAUVISIO mineral lapok 3 és 10 mm-es vastagságban kaphatók. További vastagságok (6-15 mm), hosszúságok (4100 mm-ig) és szélességek (1250 mm-ig) külön ajánlatkérésre. Bianco Crema 175L Nebbia 176L Meringa 464L Magnolia 946L Mela 1098L Új Zucchero Noce Panna Mare 177L Magma 178L Pistacchio 179L Basalto 365L Torrone 679L Sabbia 1041L Új Antracite 1107L Új Grigio 1108L Új Vaniglia Stracciatello Cappuccino Cristallo 180L Vulcano 181L Corallo 182L Lava 183L Cassata 933L Pulcino 947L Croccante 948L Cenere 949L Duna 1040L Új Colomba 1043L Új Arenaria 1109L Új A Visione" formaterv-sorozat Az Oro formaterv-sorozat Visione Menta 1089L Új Visione Laguna 1090L Új Visione Azzurro 1091L Új Visione Bianco 1092L Új Oro Marrone 1093L Új Oro Viola 1094L Új Oro Nero 1095L Új Oro Verde 1096L Új Oro Rosso 1097L Új x 740 x 3 mm-es lapméret 36

37 1 RAUVISIO mineral felületragasztó 3 mm-es RAUVISIO mineral és fedő bevonat ragasztásához fa hordozólapra. 5 RAUVISIO mineral 2K akril ragasztó minden mintázat esetén lehetővé teszi élek, javítások és laptoldások szinte láthatatlan hézagú ragasztását. 1 kg felületragasztó kg felületragasztó kg felületragasztó Szállítási egység: 250 ml-es tubus 250 ml 2 Fenol ellenhúzó 0,7 mm vastagságban, biztosítja a rétegek szükséges méretstabilitását x 760 x 0,7 mm x 1000 x 0,7 mm Megnevezés Minta sz. Bianco Crema 175L Nebbia 176L Meringa 464L Magnolia 946L Mela 1098L új Keverő szár a ragasztótubusok többszöri felhasználásához. Keverő feltét Hőálló védőszalag főzőlap-mező kivágásokhoz Alumínium habszalag (kb. 3 m), feltétlenül szükséges a munkalapban a főzőlap-mező és a kivágás közötti hővel szembeni védelemhez. Hőálló védőszalag, kb. 3 m Ragasztópisztoly a RAUVISIO mineral ragasztótubusok használatához. Zucchero Noce Panna Mare 177L Magma 178L Pistacchio 179L Basalto 365L Torrone 679L Sabbia Antracite Grigio 1041L 1107L 1108L Új Új Új Vaniglia Stracciatello Cappuccino Cristallo 180L Vulcano 181L Corallo 182L Lava 183L Cassata 933L Pulcino 947L Croccante 948L Cenere 949L Duna Colomba Arenaria 1040L 1043L 1109L Új Új Új Visione Trasparente 1110L Új Ragasztópisztoly Oro Marrone Oro Viola Oro Nero Oro Verde Oro Rosso 1093L 1094L 1095L 1096L 1097L Új Új Új Új Új

38 17.2 minták és színek Uni-színek Új Bianco 2556* Meringa 464L* Mela 1098L* Magnolia 946L* Crema 175L* Nebbia 176L* Finom felületű minták Sabbia 1041L* Noce 8234* Pistacchio 179L* Zucchero 8233* Panna 8237* Torrone 679L* Mandorla

39 Új Új Grigio 1108L* Antracite 1107L* Basalto 365L* Magma 178L* Capero 8236 Mare 177L* Durva felületű minták Új Cristallo 180L* Vaniglia 8242* Bambino 1111L Corallo 182L* Tartufo Lava 183L* Vongole

40 Minták és színek Durva felületű minták Új Colomba 1043L* Stracciatello 8243* Pulcino 947L* Új Duna 1040L* Melanzone 8247 Cenere 949L* Croccante 948L* Új Vulcano 181L* Cappuccino 8244* Cassata 933L* Savana 1113L Új Arenaria 1109L* 40

41 Visione Új Új Új Visione Bianco 1092L* Visione Menta 1089L* Visione Laguna 1090L* Új Visione Azzurro 1091L* Oro Új Új Új Oro Marrone 1093L* Oro Rosso 1097L* Oro Verde 1096L* Új Új Oro Viola 1094L* Oro Nero 1095L* * raktárról rendelkezésre álló lapok, mm Aquasino AQUAFONTE Az itt bemutatott minták tájékoztató jellegűek. A gyártásból adódóan a felhasznált nyomdafestékek színe eltérhet az eredeti anyagtól. 41

42 17.3 RAUVISIO Hordozó felületek A RAUVISIO mineral anyagból előre gyártott munkalapokkal sokféle gazdaságos felhasználási lehetőséget biztosítunk Önnek. 40 különféle mintaváltozat áll az Ön rendelkezésére, amely megoldást kínál bármely ízlésre. Tulajdonságok: Hordozóanyag: 38 mm vastag forgácslap (V20) --Felső oldal: 3 mm-es RAUVISIO minerallal bevonva Felépítés 3 mm-es RAUVISIO mineral Forgácslap Fenol bevonat 3680 x 600 x 41 mm x 920 x 41 mm Alsó oldal: 0,7 mm-es fenol bevonat --Elülső él: 3 mm-es RAUVISIO minerallal bevonva (rádiusz mindkét oldalon: R3) --Hátsó él: 3 mm-es RAUVISIO mineral --Oldalsó élek: nyitva, megmunkálás nélkül --Hasznos méret: 3640 x 600/920 x 41 mm --Minden munkalaphoz egy 3 mm-es RAUVISIO mineral élszalagot (3680 x 45 x 3) csomagolunk Lehetséges alkalmazás PU-hab hordozó lap: külön ajánlatkérésre 10 és 200 mm közötti méretek lehetségesek. A nagyobb méretek tompa kötéssel megvalósíthatók x 1440 x 35 mm x 1440 x 47 mm PS-bevonat 3050 x 1300 x 2 mm 3 mm-es RAUVISIO mineral PU-hab hordozó lap PS-bevonat Tulajdonságok: --RAUVISIO minerallal rétegelve akár 65%-os súlycsökkenés a forgácslaphoz képest --RAUVISIO minerallal rétegelve is ellenálló a nedvességgel szemben --A kötéstechnikával szemben támasztott magas követelményeket is kielégíti akár 60 kg csavarkihúzó erő --Jó szigetelési értékek a csekély hőátbocsátási tényező köszönhetően --DIN 4102 szerinti B1 osztályú PU-hab is kapható --Rendelhető mennyiség: 1 darabtól --Eltérő vastagságok külön ajánlatkérésre rendelési mennyiség 10 darabtól Lásd az M53620 sz. Műszaki tájékoztatót. A műszaki adatlapok külön ajánlatkérésre. 42

43 17.4 AQUASINO konyhai mosogatók Szögletes kivitel RAUVISIO mineral anyagból készült mosogató-programunk neve Aquasino. Ezzel a REHAU egy robusztus, kiváló minőségű konyhai megoldást kínál. --Kiváló minőség --Hosszú élettartam és nagy ellenállóképesség a robusztus nemesacél aljjal --Pult alá építhető mosogató program --A szinte hézagmentes feldolgozás miatt mintha a mosogatót és a munkalapot egybeöntötték volna --A nemesacél aljú mosogatómedence 90 C-os forró víznek is ellenál Az Aquasino 10 különféle kivitelben áll rendelkezésre. A beépítési helyzet szerint kaphatók sarokmosogatók, egymedencés mosogatók és mosogatók 1½ medencével. A RAUVISIO mineral programban használt minden minta rendelkezésre áll. Az Aquasino a magas igényeknek megfelelően kombinálja a funkcionalitást az esztétikával és a nemes formatervezéssel! További medencealakok külön ajánlatkérésre. 43

44 szögletes egymedencés mosogató 1-medencés konyhai mosogató (medence a bal oldalon) * 450 mm-es szekrény mélységtől 1-medencés konyhai mosogató (medence a jobb oldalon) * Marósablon az 1-medencés konyhai mosogatóhoz vagy.dxf-fájlként szögletes 1½-medencés mosogató 1 1/2 medencés konyhai mosogató (a nagy medence a bal oldalon) 1 1/2 medencés konyhai mosogató (a nagy medence a jobb oldalon) * * 600 mm-es szekrény mélységtől, a szekrény oldalán mart kivágás szükséges Marósablon a 1 1/2 medencés konyhai mosogatóhoz vagy.dxf-fájlként 600 * túlfolyófurattal, lefolyókészlettel és szerelési tartozékokkal (szorítókapocs-készlet, Sikaflex szerelőragasztó, szerelési útmutató) együtt 44

45 AQUASINO konyhai mosogatók Lekerekített kivitel Az AQUASINO Classic konyhai mosogatók mind a 40 mintával kaphatók. Egy széles körű tartozékkészlet, amely hálókosárból vágódeszkából és maradékgyűjtőből áll, (sarokmosogatóknál nem), teszi teljessé a kiváló minőségű programot. Sarokmosogató Sarokmosogató (a kis medence bal oldalon) * Sarokmosogató (a kis medence jobb oldalon) * Edénykosár Maradékgyűjtő Vágódeszka fa/rauvisio mineral anyagból Sarokmosogató marósablon vagy.dxf-fájlként mm-es szekrény mélységtől

46 ½-medencés mosogató 1½-medencés konyhai mosogató (nagy medence a bal oldalon) * 1½-medencés konyhai mosogató (nagy medence a jobb oldalon) * Edénykosár mm-es szekrény mélységtől, a szekrény oldalán mart kivágás szükséges Maradékgyűjtő Vágódeszka fa/rauvisio mineral anyagból Marósablon a 1½-medencés konyhai mosogatóhoz vagy.dxf-fájlként medencés mosogató 1-medencés konyhai mosogató (medence a bal oldalon) * 450 mm-es szekrény mélységtől 1-medencés konyhai mosogató (medence a jobb oldalon) * Edénykosár Vágódeszka fa/rauvisio mineral anyagból Marósablon 1-medencés konyhai mosogatóhoz vagy.dxf-fájlként 450 * túlfolyófurattal, lefolyókészlettel és szerelési tartozékokkal (szorítókapocs-készlet, Sikaflex szerelőragasztó, szerelési útmutató) együtt 46

47 AQUASINO mosogatók Szögletes kivitel Mosogató medencék formatervezése Nem csak a konyhában mutat jól a robusztus és ugyanakkor kiváló minőségű, mineral anyagból készült, nemesacél aljjal ellátott RAUVISIO mosogató medence. Laboratóriumokban, kórházakban vagy más középületekben történő alkalmazásokra is kiválóan alkalmas mosogató megoldásunk. Ezek a mosogatók 90 C-os forró vízhez használhatók. Eltérő méretek ill. kivitelek külön ajánlatkérésre. Egyedi medence nemesacél fenékkel,. túlfolyófurattal és excenter-lefolyókészlettel Méret/külső átmérő 352 x 438 x 155 mm x 440 x 155 mm x 420 x 155 mm Maradékmedence nemesacél fenékkel, túlfolyófurat nélkül Méret/külső átmérő 182 x 340 x 140 mm Egyedi medence nemesacél fenékkel,. túlfolyófurattal és excenter-lefolyókészlettel Méret/külső átmérő Ø 385 x 138 mm x 340 x 168 mm x 418 x 168 mm Hulladékgyűjtő medence nemesacél aljjal, túlfolyófurat nélkül Méret/külső átmérő Ø 199 x 140 mm x 300 x 140 mm

48 17.5 AQUAFONTE mosdókagylók Kerek/ovális kivitelek Mosdókagylók formatervezése Az AQUAFONTE a REHAU aláépíthető mosdókagyló-programja, amelyet színben összehangoltunk a RAUVISIO mineral lapjainkkal. Ezáltal Ön a fürdőszoba-területet egyénileg, saját kívánságai szerint alakíthatja ki. A RAUVISIO mineral ásványi alapanyagból készült AQUAFONTE egy olyan formatervezés-orientált megoldás, amely lehetővé teszi kontrasztos részletek kialakítását, vagy színharmónia létrehozását a lappal. Az AQUAFONTE mosdókagylók választhatóan kerek vagy ovális kivitelben és különféle méretekben kaphatók. Ezek a kagylók meleg vízzel használhatók, 80 C-ig. További méretek és minták külön ajánlatkérésre. Gyártási okokból a színek a medence széle felé valamelyest kivilágosodhatnak. Intenzívebb színek esetén ez a hatás erősödhet. Egyedi mosdóinkat lefolyó rendszerek nélkül szállítjuk. Lefolyórendszerek alkalmazásakor fi gye lembe kell venni az építészeti adott sá go-kat, a beépítést esetleg szakember rel kell elvégeztetni. 48

49 Mosdókagyló, kerek, 348 mm Ø Ø Ø Ø Ø Mosdókagyló, kerek, 392 mm Mosdókagyló, ovális, 437 x 329 mm Mosdókagyló, ovális, 487 x 368 mm Mosdókagyló, ovális, 542 x 394 mm standard kivitel túlfolyóval, kívánságra túlfolyó nélkül, kérjük megrendeléskor megadni 49

50 AQUAFONTE mosdókagylók Szögletes forma A korszerű építészet világos, időtálló formákat követel. Ennek a trendnek a REHAU az AQUAFONTE sorozat szögletes, egyszerű mosdókagylóival tesz eleget. Egy program, amely az esztétikából és a lényegre törő megközelítésből táplálkozik. Az aláépíthető és a felültethető kagylók a RAUVISIO mineral kollekció teljes színspektrumában az Ön rendelkezésére álnak. 50

51 Ø Aláépíthető mosdó 420 x 280 x 97 mm Aláépíthető mosdó 520 x 410 x 120 mm Ø Aláépíthető mosdó 587 x 388 x 118 mm Felültetett mosdó 480 x 400 x 120 mm Felültetett mosdó 480 x 535 x 120 mm Ø Ø Felültetett mosdó 665 x 508 x 150 mm Ø Az AQUAFONTE mosdókagylók minden standard-színben és mintával kaphatók - A standard kivitelt túlfolyóval szállítjuk, de kívánságra túlfolyó nélkül is - A túlfolyókészlet mellékelve, lefolyókészlet nélkül 51

52 17.6 Öntött mosdók Szögletes és kerek formák A REHAU öntött RAUVISIO mosdói fehér színben kaphatók. Az egyedülálló anyagtulajdonságok pl. a pórusmentes felület miatt, a mosdókagylók különösen higiénikusak (pl. klinikai berendezésekhez) és választhatóan túlfolyóval vagy anélkül szállíthatók - ajánlatkérés szerint. A 15 -os lejtés predesztinálja ezeket a mosdókat a szintbeli beépítésre, azonban az aláépítés is minden további nélkül lehetséges. További mosdókagyló-formák klön ajánlat kérés re kaphatók. Egyedi mosdóinkat lefolyórendszer nélkül szállítjuk (kivétel: Angolo S03). Lefolyórendszerek alkalmazásakor figyelembe kell venni az építészeti adottságokat, a beépítést esetleg szakemberrel kell elvégeztetni. Ezek a mosdókagylók és labormedencék meleg vízzel használhatók, 80 C-ig. Számos mintalehetőséggel kombinálva sokféle kialakítási lehetőség adódik. Tartozékként marósablonok kaphatók, amelyek megkönnyítik a mosdókagylók beépítését. Ábra: Konfekcionált mosdókagyló 52

53 Rondo S02 túlfolyóval Rondo S02 túlfolyó nélkül Rondo S02 marósablon Ø ,5 155 Ovale S02 túlfolyóval Ovale S02 túlfolyó nélkül Ovale S02 marósablon Ø Ovale S01 túlfolyóval Ovale S01 túlfolyó nélkül Ovale S01 marósablon Ø Angolo S01 túlfolyó nélkül Angolo S01 marósablon Ø ,2 365,2 162,7 202, Angolo S02 túlfolyó nélkül Angolo S02 marósablon Ø ,2 365,2 325,2 365, Angolo S03 túlfolyóval * Angolo S03 túlfolyó nélkül * Angolo S03 marósablon Ø ,2 489,2 * lefolyókészlettel együtt

54 18 rehau lábazat program lábazattakaró profil Minden modern és higiénikus konyha elengedhetetlen kelléke a REHAU lábazattakaró profil. A profil nemcsak eltakarja a bútorlábakat, hanem a padlóhoz feszülő gumitömítéssel meggátolja, hogy szennyeződés kerüljön a bútor alá. A REHAU konyhai bútorlábakkal és a REHAU rögzítőrenszerrel kombinálva a lábazattakaró profil felszerelése gyerekjáték. Hosszúság 4000 mm Magasság 100 mm Kiszerelés 20 szál/doboz uni és fautánzat * magic alu, szálcsiszolt és inox Hosszúság 4000 mm Magasság 150 mm Kiszerelés 18 szál/doboz uni és fautánzat * magic alu, szálcsiszolt és inox *színenként minimum 4 szál rendelése esetén csomagbontás lehetséges. Kiegészítő elemek (végzárók, sarkok és összekötő elemek) a profillal megegyező színekben. 19 konyhai bútorlábak Rauvario Nova A konyhai design alapja Méretre szabott Kicsiknek és nagyoknak. A munkalap optimális magassága mindig is függött a felhasználó testmagasságától, így a vevő egyéni adottságaihoz kell igazítani azt. A Rehau lábazati rendszer minden szinten megoldást nyújthat. A kívánt munkalapmagasságnak megfelelően a Rauvario Nova különböző méretekben kapható. A RAUVARIO Nova minden olyan elemet tartalmaz, amit Ön egy konyhai lábtól elvárhat. Az egyes elemek: 1. tartópapucs, melynek köszönhetően a bútort lábak nélkül szállíthatjuk a helyszínre, csökkentve a sérülés veszélyét. 2. cső, mely a láb magasságát határozza meg 3. állítható láb, melynek segítségével milliméter pontosan beállíthatjuk a konyhabútor magasságát 4. lábazatrögzítő klipsz, mely egyedülálló stabilitást ad a lábazatnak 5. lábazati fiók-tartó, ha az utolsó sarokig, minden helyet ki akarunk használni konyhánkban 6. hátoldali klipsz, a klasszikus lábazatrögzítési technológia A RAUVARIO Nova új lábazatmerevítő technikája alapján egy speciális klipsz rögzíti fentről a lábazatot, melynek köszönhetően az egy függőleges nyomást kap, így a tömítőajak, ill. a lábazati vízzáró lepréselődik a padlóra. A halszálkás bordázatnak köszönhetően addig nyomjuk fokról-fokra a lábazatot lefelé, ameddig szükséges. A lábazatunk így biztosan áll a talajon, egyéb rögzítésre nincs szükség. Az eltávolításhoz egyszerűen toljuk el a csipeszt oldalirányba. 54
