1 TARTALOMJEGYZÉK 1. A készülék adatai Mûszaki adatok A készülék szerkezete A készülék felszerelése Szerelési útmutató Kéménybe köthetõ készülék összeszerelése és falhoz való rögzítése A külsõfali, zárt égésterû készülék összeszerelése és felszerelése A készülék beüzemelése Égõnyomás beállítása Csökkentett gázterhelés beállítása Gázterhelés ellenõrzése Helyes lángkép Fõégõ lángképe Gyújtóégõ lángképe A készülék átállítása más gázfajtára A készülék karbantartása Karbantartási útmutató Cserealkatrészek rendelése Látványkonvektor robbantott ábrája Hõhasznosító elemek Szerelt égõcsõ robbantott ábrája Szerelt égõcsõ elemek CR6 gázszelep föld és PB gázhoz CR6 elemek

2 1. A KÉSZÜLÉK ADATAI Ezen elõírásban szereplõ készülékek úgynevezett látványkonvektorok, melyek a fûtött helyiség melegének biztosításán túl még kellemes tûz-látványt is nyújtanak. A készülékek elsõsorban lakóhelyiségek fûtésére készültek, de alkalmasak egyéb helyiségek, pl. irodák, közösségi helyiségek fûtésére is. Kivitelük szerint lehetnek zárt égésterûek, melyek a felállítási helyiség légterétõl függetlenül üzemelnek, vagy kéményes készülékek, melyek az égéshez szükséges levegõt a felállítási helyiség légterébõl veszik és az égéstermékeket a csatlakozó kéménybe továbbítják. A készülékeket jó hatásfok, gazdaságos energiafelhasználás, biztonságos mûködés, egyszerû üzemeltetés és karbantartás jellemzi. Ezen túlmenõen, az égéstermékek alacsony károsanyag szintje miatt, a készülékek méltán nevezhetõk környezetbarátnak. (NOx osztály: legjobb 5; még elfogadható 1. Hatásfok osztály: legjobb 1; még elfogadható 2.) A készülék méretei: Típus ZEUSZ F8.50 F ZEUSZ F8.50 P Szerkezeti kialakítás zárt égésteru, külsofali kéményes NO x osztály 5 4 Magasság 620 mm 720 mm Szélesség 840 mm 840 mm Mélység 371 mm 450 mm Tömeg 34 kg 32 kg Gázcsatlakozás R1/2 G1/2 " R1/2 G1/2 " A P típusú készülék csatlakozó égéstermék elvezetõ csövének névleges átmérõje 76mm. A készülék beszabályzási adatai: Gázfajta Futoérték Csatl. nyomás Névl.hoterhelés Hatásfok. 3 (kwh/nm) (dapa) (mbar) (kw) ZEUSZ F8.50 F Földgáz H 9, , ,0 6,8 90 Földgáz S 8,6 8, ,0 6, Butángáz 32, , névl.terhelésen (%) ZEUSZ F8.50 P Teljesítmény Leadott teljesítmény ZEUSZ F8.50 F 82 6,3 6, ,3 6,0 81 6,3 6,4 (kw) ZEUSZ F8.50 P 5,8 5,6 5,8 5,4 5,8 5,7 (dapa) (mbar) 12, , * 29,8* 3 (m /h) 0,76 0,72 0,88 0,83 0,22 (kg/h) 0,56 Névl.égonyomás Névl.gázterh. 15 C-os gázhom.esetén Égonyomás csökkentett gázterheléshez Csökk. gázterh. 15 C-os gázhom. esetén Fúvóka Ø Fúvóka jelölése Gyújtóégo fúvóka Ø Gyújtóégo fúvóka jelölése Fúvókatartó benyúlása L (dapa) (mbar) 3 (m /h) (kg/h) (mm) (mm) (mm) Takarékfojtó csavar Ø (mm) *A nyomásszabályozó szabályozócsavart ütközésig jobbra forgatva kiiktatjuk (túlerõltetni tilos!) ,2 0,32 0,22 2, ,35 barna 20 0,9 1,1 22 0,35 0,25 2, ,35 barna 20 0,9 3,0 48 0,09 0,07 0,226 0,17 1, ,2 piros 20 0,7 Kombinált, CR640 típusú gázszelep: Homérséklet szabályozó beállítható homérséklet tartománya Két szomszédos fokozat (számjegy) közötti homérséklet különbség Visszakapcsolási homérséklet különbség a futött helyiség levegojében mérve Égésbiztosító nyitási ideje Égésbiztosító zárási ideje Az adatok 15 C gázhõmérsékletre, 1013 mbar légköri nyomásra és hõegyensúlyi állapotra vonatkoznak. Hideg indítás esetén a gázterhelési értékek a mûszaki adatokban megadottaknál 5 %-al nagyobbak. A gázterhelés megengedett eltérése beszabályozáskor +/- 2.5 %, ellenõrzéskor +/- 5 %. A fúvóka elõtti nyomás (égõnyomás) megengedett eltérése, a gázszelep kimeneti nyomásmérõ csonkján mérve, +/- 5 %. A megadott gázterhelés beállítása érdekében a fúvóka elõtti nyomás tûrésen belüli módosítása megengedett. PB-gáz esetén a gázterhelést csak ellenõrizni kell, mivel a gázterhelés a fúvóka által meghatározott. A csökkentett terhelés beszabályozásakor megengedett eltérés +/- 5 %, ellenõrzéskor +/- 10 % és PB-gáz esetén +/- 20 %. A PB-gázzal üzemelõ készülékek beszabályozása, mivel használat közben a palackban lévõ gáz összetétele változik, tiszta butánnal történik. PB-gázzal (50% Bután és 50% Propán) vizsgálva a gázterhelési értékek 5 %-kal nõnek. A készülék szerkezete Hõhasznosító: Acéllemezbõl készül, felületét zománcréteg védi a korróziótól. A belsejében elégõ gáz hõenergiája döntõen a hõhasznosító és a hozzá illesztett üveg felületén, valamint sugárzással adódik át a környezetnek. Gázszelep: Szabályozó kisautomatika, amely el van látva termoelektromos égésbiztosítóval, automatikus hõmérsékletszabályozóval, piezoelektromos gyújtóval, nyomásszabályozóval Gázégõ: Atmoszférikus, elõkeveréses kivitelû égõ. Anyaga korrózióálló acéllemez. Burkolat: A készüléknek esztétikus formát ad, véd a meleg hõhasznosító véletlen érintésétõl. Fali szerelvény:a falra szerelhetõ készülékek tartozéka. A friss levegõt a gázégõhöz, az égésterméket pedig a szabadba vezeti. Speciális kialakításával a készülék biztos mûködését garantálja. Anyaga zománcozott acéllemez. Égéstermék áramlásbiztosító: A kéményes készülék tartozéka. Függetleníti a készüléket a kéményben jelentkezõ visszaáramlástól, torlódástól, túlzott huzattól. Anyaga zománcozott acéllemez. Az áramlásbiztosítóba van beépítve az u.n. PEPI-kapcsoló, amelynek az a funkciója, hogy kéménydugulás vagy részleges kéménydugulás esetén kikapcsolja a készüléket C 3.3 C ±0.5 C max. 15 sec max. 60 sec FIGYELMEZTETÉS: A megadottnál nagyobb gázterhelés beállítása következtében az égéstermékben mérgezõ szénmonoxid jelenik meg

3 2. A készülék felszerelése Szerelési útmutató A szerelés elõtt meg kell vizsgálni, hogy a helyi csatlakozási feltételek (gázfajta és nyomás) megegyeznek-e a készülék beállításával. A készülék és a gázvezeték pontatlan csatlakozása káros feszültségeket okozhat, amely akadályozhatja a készülék biztonságos mûködését. Kéménybeköthetõ készülék összeszerelése és falhoz való rögzítése: A készüléket és a tasakba csomagolt tartozékokat emeljük ki a csomagoló dobozból! A burkolatot emeljük le a készülékrõl. A helyes felszerelést az 1 ábra szemlélteti. Amennyiben az ablakot valamilyen ok miatt (ablak vagy mûszén kerámia törés) le kell szerelni, úgy különös gonddal végezzük az ablak tömítését, visszaszerelését. Ügyeljünk arra,hogy a tömítõkötél (2) körkörösen jól helyezkedjen el. Rögzítését Loctite Ultra Copper ragasztóval kell biztosítani. Ezután az ablakot (4) 8 db Hatlf. lemezcsavarral, 4db üvegleszorítóval (16), 8 db anyával (6) szorítsuk le a hõhasznosítóra (1). A csavarok meghúzását az átlós szabály szerint fokozatosan kell végrehajtani. A nem megfelelõen tömített égéstér, különösen a zártégésterû készülékek esetén, a fogyasztóra nézve veszélyes lehet, ezért a tömítettséget gondosan ellenõrizni kell! A szénutánzatú kerámiák(14) a hõhasznosítóba rozsdamentes acéllemezzel vannak rögzítve. A lábakat /8/ 4 db M6-os csavarral /11/ és anyával rögzítjük a hõhasznosító alján lévõ lábfelerõsítõ lemezekhez úgy, hogy a perforált sugárzásvédõ lemezt /7/ a láb és a hõhasznosító közé illesztjük. Ezek után a két darab lábtakaró lemezt/15/ csavarral /11/ anyával /12/ és alátéttel /13/ rögzítjük. A készülék billenésmentes beállítására a védõsapkával /10/ ellátott állítócsavarok /9/ szolgálnak. A készülék falhoz való rögzítése (lásd. 2. ábra): A 2 db. támaszlemezt (2) a 2 db. M6x16 (3) csavar, az M6 anyák (4) és M6 alátétek (5) segítségével, a készülék hátlapján lévõ tartóelemhez erõsítjük. 2 db. támaszlemez csatlakozási helyét a falon feljelöljük és a 2 db. mûanyag tipli helyét kifúrjuk. A falba helyezett tiplikhez a készüléket 2 db. facsavarral (6) rögzítjük. A készülék égéstermék áramlásbiztosítójának felszerelése (3. ábra): A készülékhez adott égéstermék áramlásbiztosítót (01) csatlakozási helyére illesztjük, majd az áramlásbiztosító alján lévõ furatban rögzített PEPI-kapcsoló /02/ vezetékét a CR 6- os szelepbe beszerelt megszakító sorkapcsába (06) csatlakoztatjuk. 2. ábra: Kéménybe köthetõ készülék felszerelése 3. ábra: A PEPI-kapcsoló felszerelése 1.ábra: Az ablak szerelése 5 6

4 A PEPI-kapcsolóra rá kell húzni a szilikon csövet /03/. A rögzítés lemezcsavarral /04/ és felfogólemezzel történik. A szerelõ az ábrán vázolt elrendezéstõl nem térhet el. Az égéstermék ellenõrzõ berendezést (PEPI-kapcsolót) nem szabad üzemen kívül helyezni. A PEPI-kapcsoló cseréje esetén csak a gyártó eredeti csere alkatrésze használható fel. Az égéstermék elvezetõ csövet a kéménybe csatlakoztatjuk. Ha a kéménycsatlakozás távolabb van /vízszintes elhúzás max. 2 m/, akkor a készüléket a kéménybe a készülék irányába min. 6 fokos lejtésû, törésmentes csövön kötjük be. Az égéstermék elvezetõ csövet szükség szerint az MSZ 7044 szerinti csõbilinccsel a falhoz kell rögzíteni. A külsõfali, zárt égésterû készülék összeszerelése és felszerelése: Hasonlóan a kéményes készüléknél leírtakhoz az ablak le- illetve felszerelését csak rendkívüli esetben (ablak vagy mûszén kerámia törés) kell végrehajtani. Ilyen esetben ügyeljünk arra, hogy a tömítõkötél (2) körkörösen jól helyezkedjen el, és a rögzítéséhez Loctite Ultra Copper ragasztót használjunk. A fûtõkészülék kivezetõ csonkjára felhelyezzük a helyezõ réssel ellátott égéstermék kivezetõ belsõ csövet /7/. A tömítõ kötelet /10/ a befalazott készüléktartó csatlakozó hornyába helyezzük, és gondosan ellenõrizzük, hogy a készülék felszerelésekor az a helyén maradjon, azaz tömítsen. A készüléket a tartócsavarokra helyezzük, majd az 5. ábrán látható módon, 3 db. Hl. anya és alátét segítségével a készüléktartóhoz húzatjuk úgy, hogy a készülék felsõ síkja vízszintes legyen, és a készüléktartóhoz mozgásmentesen csatlakozzon. 5. ábra: Külsõfali készülék felszerelése 4.ábra: Az ablak rögzítése külsõfali készüléknél A faliszerelvény beszerelése a faliszerelvény csomagolódobozában található leírás szerint végzendõ. A fûtõkészülék felszerelését a faliszerelvényre az 5. ábra mutatja. 7 8

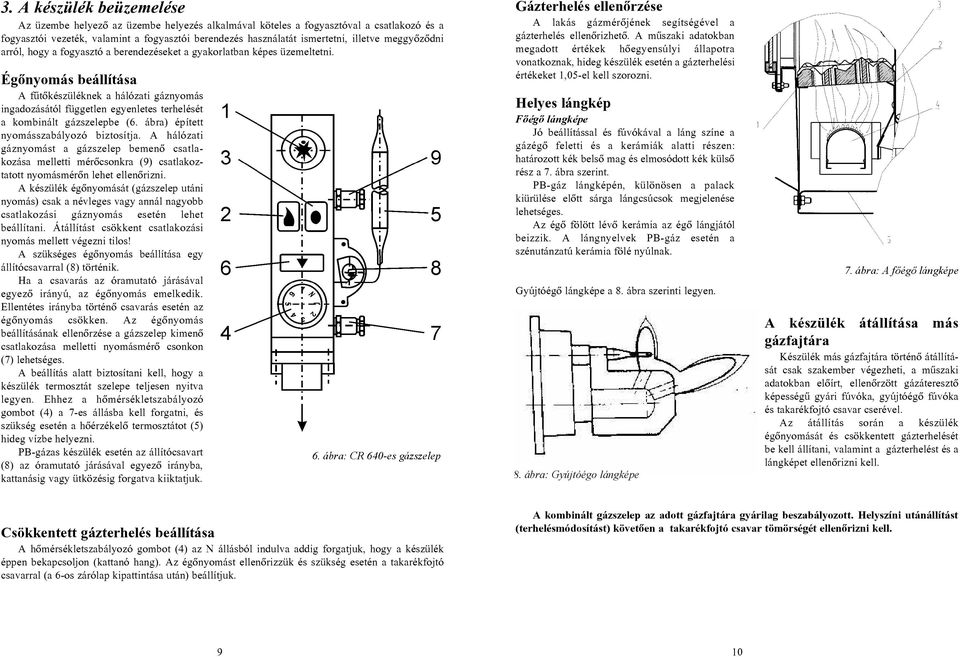

5 3. A készülék beüzemelése Az üzembe helyezõ az üzembe helyezés alkalmával köteles a fogyasztóval a csatlakozó és a fogyasztói vezeték, valamint a fogyasztói berendezés használatát ismertetni, illetve meggyõzõdni arról, hogy a fogyasztó a berendezéseket a gyakorlatban képes üzemeltetni. Égõnyomás beállítása A fûtõkészüléknek a hálózati gáznyomás ingadozásától független egyenletes terhelését a kombinált gázszelepbe (6. ábra) épített nyomásszabályozó biztosítja. A hálózati gáznyomást a gázszelep bemenõ csatlakozása melletti mérõcsonkra (9) csatlakoztatott nyomásmérõn lehet ellenõrizni. A készülék égõnyomását (gázszelep utáni nyomás) csak a névleges vagy annál nagyobb csatlakozási gáznyomás esetén lehet beállítani. Átállítást csökkent csatlakozási nyomás mellett végezni tilos! A szükséges égõnyomás beállítása egy állítócsavarral (8) történik. Ha a csavarás az óramutató járásával egyezõ irányú, az égõnyomás emelkedik. Ellentétes irányba történõ csavarás esetén az égõnyomás csökken. Az égõnyomás beállításának ellenõrzése a gázszelep kimenõ csatlakozása melletti nyomásmérõ csonkon (7) lehetséges. A beállítás alatt biztosítani kell, hogy a készülék termosztát szelepe teljesen nyitva legyen. Ehhez a hõmérsékletszabályozó gombot (4) a 7-es állásba kell forgatni, és szükség esetén a hõérzékelõ termosztátot (5) hideg vízbe helyezni. PB-gázas készülék esetén az állítócsavart (8) az óramutató járásával egyezõ irányba, kattanásig vagy ütközésig forgatva kiiktatjuk. Gázterhelés ellenõrzése A lakás gázmérõjének segítségével a gázterhelés ellenõrizhetõ. A mûszaki adatokban megadott értékek hõegyensúlyi állapotra vonatkoznak, hideg készülék esetén a gázterhelési értékeket 1,05-el kell szorozni. Helyes lángkép Fõégõ lángképe Jó beállítással és fúvókával a láng színe a gázégõ feletti és a kerámiák alatti részen: határozott kék belsõ mag és elmosódott kék külsõ rész a 7. ábra szerint. PB-gáz lángképén, különösen a palack kiürülése elõtt sárga lángcsúcsok megjelenése lehetséges. Az égõ fölött lévõ kerámia az égõ lángjától beizzik. A lángnyelvek PB-gáz esetén a szénutánzatú kerámia fölé nyúlnak. Gyújtóégõ lángképe a 8. ábra szerinti legyen. 8. ábra: Gyújtóégo lángképe A készülék átállítása más gázfajtára Készülék más gázfajtára történõ átállítását csak szakember végezheti, a mûszaki adatokban elõírt, ellenõrzött gázáteresztõ képességû gyári fúvóka, gyújtóégõ fúvóka és takarékfojtó csavar cserével. Az átállítás során a készülék égõnyomását és csökkentett gázterhelését be kell állítani, valamint a gázterhelést és a lángképet ellenõrizni kell. Csökkentett gázterhelés beállítása A hõmérsékletszabályozó gombot (4) az N állásból indulva addig forgatjuk, hogy a készülék éppen bekapcsoljon (kattanó hang). Az égõnyomást ellenõrizzük és szükség esetén a takarékfojtó csavarral (a 6-os zárólap kipattintása után) beállítjuk. A kombinált gázszelep az adott gázfajtára gyárilag beszabályozott. Helyszíni utánállítást (terhelésmódosítást) követõen a takarékfojtó csavar tömörségét ellenõrizni kell. 9 10

6 4. A készülék karbantartása Karbantartási útmutató A karbantartás, tisztítás terjedjen ki piezogyújtóra és gyújtóvezetékére, gyújtólángcsõre, gyújtóégõre és égésbiztosítóra, fúvókákra, fõégõre és szerelvényeire, izzó kerámiára, a készülék felületeire, gáztömörségre, gázterhelésekre, lángképre és égéstermék elvezetõ járatokra. Cserealkatrészek rendelése Gázzal közvetlenül érintkezõ alkatrészeket, rajzszámok alapján, csak a FÉG Konvektor Rt.-vel szerzõdött és a szervizhálózati címjegyzékben megtalálható szakemberek ill. vállalkozások rendelhetnek. Látványkonvektor robbantott ábrája 11 12

7 Zeusz F8.50 Szerelt égõcsõ robbantott ábrája HÕHASZNOSÍTÓ elemek lista az alkatrész megrendelésekhez Kódszám Megnevezés Megjegyzés Teljes mellsõ doboz Zártégésterû Teljes mellsõ doboz Kéményes Teljes hátsó doboz Zártégésterû Teljes hátsó doboz Kéményes Szigetelés Levegõ bevez. dobozhoz Pontheg. hátfal Horganyzott Tetõ sugárzásvédõ Üvegtömítõ Üveg Szénutánzatú kerámia 225x Üveg leszorító Tükörlemez 2765-ös módosítás Csomagolt tartozék Kéményes Láb Állócsavar Védõsapka Égéstermék áramlásbizt. Kéményes Pepi kapcsoló Szigetelõcsõ Külsõf. tart. F701 T mm-es falakhoz Külsõf. tart. F701 T mm-es falakhoz Külsõf. tart. F701 T mm-es falakhoz Külsõf. tart. F701 T mm-es falakhoz Padlót védõ lemez Kéményes Padlót védõ lemez Zártégésterû Védõrács Zártégésterû Heg. szélvédõ Csomagolt tartozék mm-es falakhoz Csomagolt tartozék mm-es falakhoz Csomagolt tartozék mm-es falakhoz Csomagolt tartozék mm-es falakhoz Kivezetõcsõ belsõ csõ mm-es falakhoz Kivezetõcsõ belsõ csõ mm-es falakhoz Kivezetõcsõ belsõ csõ mm-es falakhoz Kivezetõcsõ belsõ csõ mm-es falakhoz Szigetelés Átvezetõ gyûrûkhöz Szerelt hõhasznosító Kéményes Szerelt hõhasznosító Zárt égésterû Teljes szerelt burkolat Bordó Teljes szerelt burkolat Fehér Teljes szerelt burkolat Fekete Teljes szerelt burkolat Beige Teljes szerelt burkolat Barna Teljes szerelt burkolat Kék Szerelt tetõ Bordó Szerelt tetõ Fehér Szerelt tetõ Fekete Szerelt tetõ Beige Szerelt tetõ Barna Szerelt tetõ Kék 13 14

8 Zeusz F8.50 SZERELT ÉGÕCSÕ elemek lista az alkatrész megrendelésekhez Kódszám Megnevezés Megjegyzés Szerelt égõcsõ Fg Szerelt égõcsõ Pb Gázszelep Fg. Takarékfojtó átmérõ Szerelt gyújtóégõ Fg Összekötõcsõ Egybeszigetelt elektróda Teljes égõcsõ Szorító hüvely CR6-os szelephez Biztosítóláng csavar CR6-os szelephez Csõcsavar Átmérõ 12-es csõ Tömítõ gyûrû Átmérõ 12-es csõ Gyújtólángcsõ Termoelem 450 mm Teljes bekötõcsõ Szerelt megszakító Kéményes Termofesz. adapter Zártégésterû Égõcsõtartó Hollandi anya Tömítõ gyûrû Csatlakozó csavar Biztosítóláng csavar Gyújtóláng égõhöz Bizt. láng szorító hüvely Bizt. láng fúvóka átmérõ Fg Bizt. láng fúvóka átmérõ Pb Teljes gyújtóégõ Biztosító lemez Fúvóka Átmérõ 2,2 Fg Fúvóka Átmérõ 1,3 Pb Lemezcsavar Lm 4,2x1, Gyújtótartó szigetelés Gyújtótartó Átmenõ furattal Pb. átállító garnitúra ZEUSZ F8.50-hez Fúvókatartó Szigetelés 15 16

9 Zeusz F8.50 CR6 elemek lista az alkatrész megrendelésekhez Kódszám Megnevezés Megjegyzés Csatlakozó karima Derékszögû Csatlakozó karima Egyenes Mágnesbetét Termosztát Átmérõ Kezelõgomb Fedõsapka / / Kijelzõs Piezo gyújtó Szorító anya Takarékfojtó csavar Átmérõ 0,7 Pb Takarékfojtó csavar Átmérõ 0,9 Fg O gyûrû O gyûrû Szorító anya Jelzéses záródugó Retesz rugó Zárólap CR6 gázszelep Fg CR6 gázszelep Pb

gázcsatlakozás: 1/2" földgáz "H" 9,4 250 3,0 5 2,7 90 80 0,32 0,16 1,6 160 0,4 barna 30

gázcsatlakozás: 1/2 földgáz H 9,4 250 3,0 5 2,7 90 80 0,32 0,16 1,6 160 0,4 barna 30 A Beszerelési és javítási elõírás a FÉG KONVEKTOR RT termékeinek javítására kiképzett gázszerelõk számára készült. A készülékek felszerelését a fogyasztónak elvégezni TILOS! Bármilyen változtatás a terméken,
