1 Technológiai folyamatok automatizálása

2 Termékek és szolgáltatások Az elmúlt néhány évtizedben a pneumatika a vezérléstechnika kulcsfontosságú részévé vált, s ebben a Festo az utóbbi fél évszázadban meghatározó szerepet játszott. Mindez folyamatos fejlesztéseket jelentett, azzal a törekvéssel, hogy a lehető legnagyobb mértékig fokozzuk a termelékenységet, megbízható és rendszerszintű partneri kapcsolatokat hozzunk létre, ezzel is erősítve ügyfeleink versenyképességét. Ehhez hozzájárul világméretű jelenlétünk is, melynek révén a világ bármely részén hozzáférhetővé vált teljes termékkínálatunk most már a technológiai folyamatok vezérlése terén is. A jövőben a szolgáltatásoknak még hatékonyabbaknak, gyorsabbaknak és eredményesebbeknek kell lenniük a Festo ezeket az elvárásokat már ma is teljesíti. Akár járulékos logisztikai szolgáltatásokról, előszerelésről, a gyártórendszerek optimalizálásáról vagy az energiafogyasztás csökkentéséről van szó a Festo mindig a megfelelő szolgáltatásokat kínálja. Az eredmény: optimalizált költségek, gyorsabb folyamatok, tartósan jó minőségű, versenyképes termékek, csökkenő raktárkészlet. Egyszóval: a Festo szolgáltatásait az értékalkotó lánc minden eleménél megéri használni. Festo fél évszázada a pneumatika vezető márkája 2

3 Folyamatos tájékoztatás gyors és megbízható információk A pneumatikával történő sikeres és hatékony automatizálás alapja az információk egységes egészet alkotó rendszere. Ennek érdekében a Festo teljes szakértelmét ügyfelei rendelkezésére bocsátja: mérnöki szaktanácsadás, hotline forró drót, segítség a műszaki vagy egyéb kérdésekben, telefonos ügyfélszolgálat, a hatékony rendeléskezeléshez, internetes oldal: mindig a legfrissebb információkkal, online vásárlási lehetőség a Festo Online Shop-ban, katalógusok, nyomtatott vagy digitális formában, ipari katalógusok és rendszer-kézikönyvek, Expotainer mobil kiállítási rendszer, jelenlét a kiállításokon, vásárokon, ahol mindig a legújabb fejlesztéseket mutatjuk be, konferenciák, szemináriumok a legaktuálisabb témákkal és személyes konzultációs lehetőséggel, automatizálási fórumok, szakértők előadássorozatával, partnereink igényeire szabott termékbemutatók, konzultációk. Mindezeket a Festo Didactic tevékenysége teszi teljessé, amelynek feladata a tudásátadás elősegítése hiszen a termelékenység a képzettséggel kezdődik. Tartalom Ipari vízkezelési technológiák Szennyvízkezelési technológiák Ivóvízkezelési technológiák Élelmiszeripar Ömlesztettanyagfeldolgozóipar Energetika Vegyipar és petrolkémiai-ipar 3 Folyamatszabályozási elemek

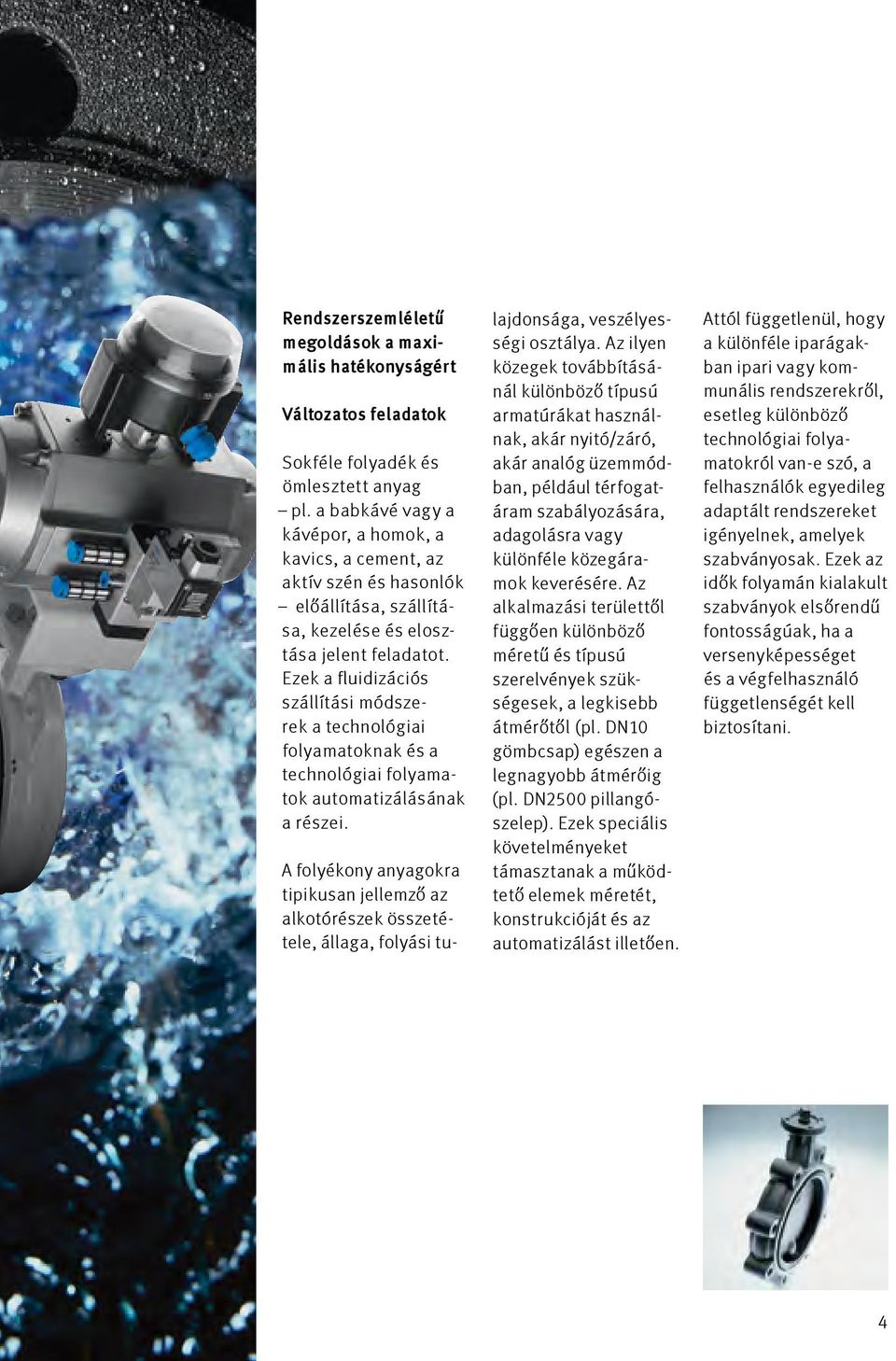

4 Rendszerszemléletű megoldások a maximális hatékonyságért Változatos feladatok Sokféle folyadék és ömlesztett anyag pl. a babkávé vagy a kávépor, a homok, a kavics, a cement, az aktív szén és hasonlók előállítása, szállítása, kezelése és elosztása jelent feladatot. Ezek a fluidizációs szállítási módszerek a technológiai folyamatoknak és a technológiai folyamatok automatizálásának a részei. A folyékony anyagokra tipikusan jellemző az alkotórészek összetétele, állaga, folyási tulajdonsága, veszélyességi osztálya. Az ilyen közegek továbbításánál különböző típusú armatúrákat használnak, akár nyitó/záró, akár analóg üzemmódban, például térfogatáram szabályozására, adagolásra vagy különféle közegáramok keverésére. Az alkalmazási területtől függően különböző méretű és típusú szerelvények szükségesek, a legkisebb átmérőtől (pl. DN10 gömbcsap) egészen a legnagyobb átmérőig (pl. DN2500 pillangószelep). Ezek speciális követelményeket támasztanak a működtető elemek méretét, konstrukcióját és az automatizálást illetően. Attól függetlenül, hogy a különféle iparágakban ipari vagy kommunális rendszerekről, esetleg különböző technológiai folyamatokról van-e szó, a felhasználók egyedileg adaptált rendszereket igényelnek, amelyek szabványosak. Ezek az idők folyamán kialakult szabványok elsőrendű fontosságúak, ha a versenyképességet és a végfelhasználó függetlenségét kell biztosítani. 4

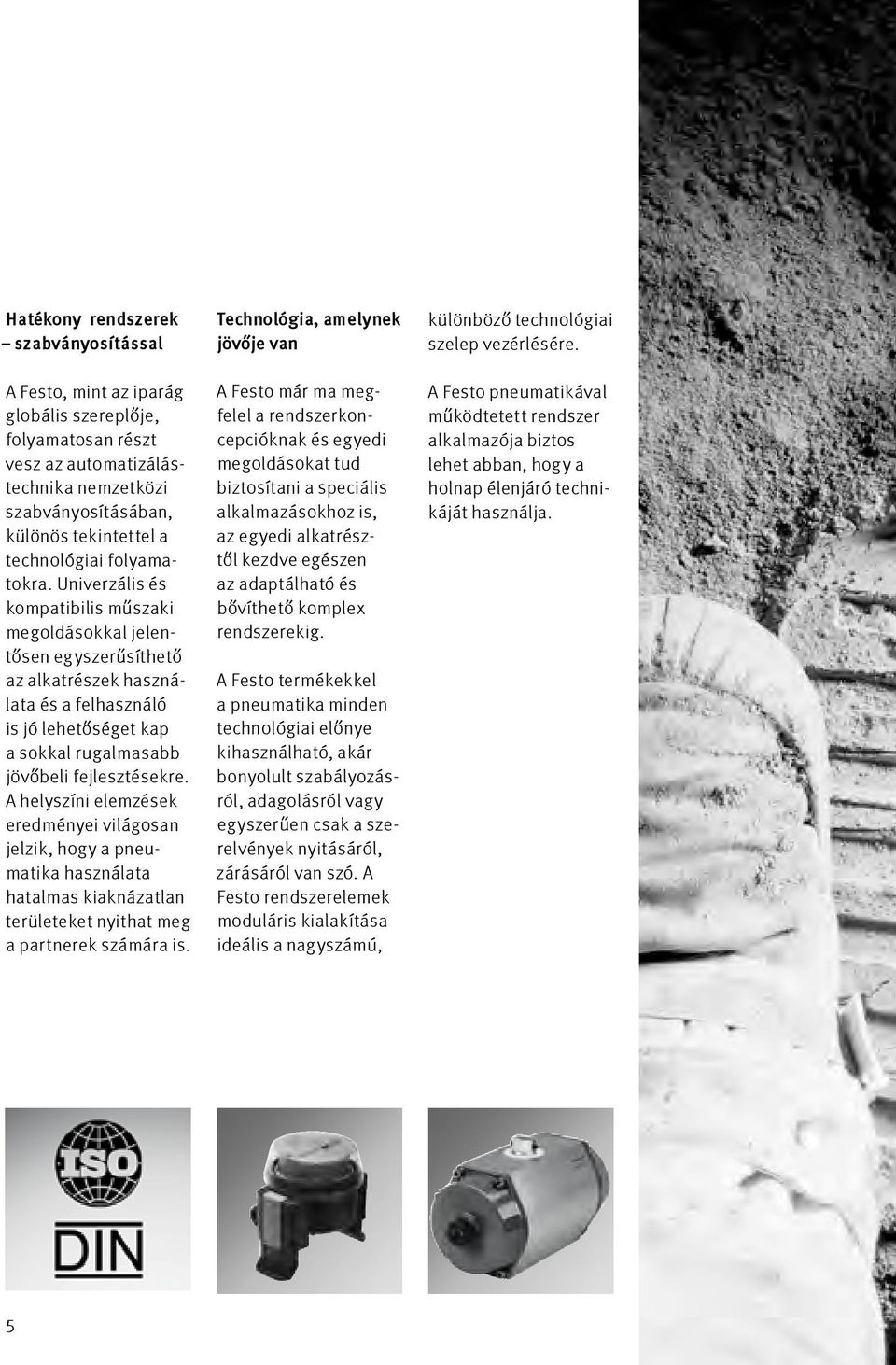

5 Hatékony rendszerek szabványosítással A Festo, mint az iparág globális szereplője, folyamatosan részt vesz az automatizálástechnika nemzetközi szabványosításában, különös tekintettel a technológiai folyamatokra. Univerzális és kompatibilis műszaki megoldásokkal jelentősen egyszerűsíthető az alkatrészek használata és a felhasználó is jó lehetőséget kap a sokkal rugalmasabb jövőbeli fejlesztésekre. A helyszíni elemzések eredményei világosan jelzik, hogy a pneumatika használata hatalmas kiaknázatlan területeket nyithat meg a partnerek számára is. Technológia, amelynek jövője van A Festo már ma megfelel a rendszerkoncepcióknak és egyedi megoldásokat tud biztosítani a speciális alkalmazásokhoz is, az egyedi alkatrésztől kezdve egészen az adaptálható és bővíthető komplex rendszerekig. A Festo termékekkel a pneumatika minden technológiai előnye kihasználható, akár bonyolult szabályozásról, adagolásról vagy egyszerűen csak a szerelvények nyitásáról, zárásáról van szó. A Festo rendszerelemek moduláris kialakítása ideális a nagyszámú, különböző technoló giai szelep vezérlésére. A Festo pneumatikával működtetett rendszer alkalmazója biztos lehet abban, hogy a holnap élenjáró technikáját használja. 5

6 Ipari vízkezelési technológiák Akár autógyártásról, félvezető chip előállításáról vagy villamos erőműről van szó, mindenütt szükség van vízkezelő rendszerekre. Ezeket beépítik a gyártási folyamatokba, így csökkennek a költségek és megszűnnek a gyártógépek és gyártórendszerek, valamint a vízellátás és a szennyvíz-elvezetés közötti határok. Kompakt szerkezetek pneumatikával A kompakt berendezésekben gyakran használnak pneumatikus működtetésű gömbcsapokat vagy pillangószelepeket. A Festo CP szeleptechnológiája különlegesen kis szerkezet, igen nagy átáramlással kiemelkedően kedvező ár/teljesítmény arányt biztosít. Minden szelep rendelkezik reteszelhető kézi vezérléssel, vannak digitális bemeneti és kimeneti modulok, választható ipari busz protokollok és mindez IP65 védettségben. Alkalmazási területek Autóipar Elektronika Élelmiszeripar Erőművek Biotechnológia Gyógyszeripar Papíripar Vegyipar Szennyvíz-kezelési technológiák A szennyvíz-kezelés két nagy területre osztható: kommunális szennyvízkezelők és szennyvíztisztítók: viszonylag nagyméretű szelepekkel, pneumatikus lineáris beavatkozó szervekkel, ipari terület: a szennyvíz-kezelés különféle és gyakran költséges technológiáival, ahol előnyben részesítik a pneumatikus forgató hajtóműveket. Mindkét területre igaz, hogy a pneumatikus hajtás- és automatizálástechnika megfontolandó műszaki és gazdasági előnyöket kínál. Ha ezeken felül még a technológiák robbanásbiztossági követelményeit is figyelembe vesszük, a pneumatika fontos szerepet kap. A robusztus kivitel, a megbízhatóság és a pneumatikus hajtástechnika egyszerűsége még nehéz környezeti feltételek esetén is a pneumatikus rendszerek széles körű alkalmazását indokolják. A Festo választékában szerepelnek a legújabb beavatkozó szervek, a nyitó/záró szerelvények, a szabályozó szelepek, a szelepszigetekkel szerelt kulcsrakész vezérlő szekrények, a kommunikációs interfészek (ipari busz vagy LAN alapon) és a decentralizált vezérlők. Alkalmazási területek Szennyvíz-tisztító telepek Szivattyúállomások Biológiai szennyvíz-kezelés Iszapkezelés 6

7 Ivóvíz-kezelési technológiák Függetlenül attól, hogy forrásvíz vagy sós víz sok technológiai lépésre van szükség ahhoz, hogy a kezeletlen víz ihatóvá váljék. Az ivóvíz-kezelés a szűrőberendezésekben az egyszerű homokszűrőktől kezdve a membránszűrőkig terjedő eljárásokat jelenti. Az ivóvíz sótalanítása A sótalanító berendezések jellemzően nagyszámú egyedi szűrőelemből állnak, beleértve a nyersvíz kezelését, fertőtlenítését és az ivóvíz tárolását, valamint a fogyasztóhoz való eljuttatását. Az ellátási láncban további berendezések a víztornyok és a szivattyú állomások. A rendszerek működtetése és a szűrők tisztítása általában nagyszámú armatúra segítségével történik, rendszerint pillangószelepekkel. Megbízható megoldások kedvező költségszinten A Festo kiválasztott armatúragyártó partnereivel együtt komplett megoldásokat kínál, amelyek tartalmazzák a megfelelő beavatkozó szerveket, a szelepszigetekkel szerelt vezérlőszekrényeket és a sűrítettlevegő-ellátáshoz szükséges berendezéseket. A költségcsökkentés fő tényezője a vezérléstechnika; a pneumatikus végrehajtó szervek csak néhány bemenetet és kimenetet igényelnek, továbbá a digitális és az analóg jelek feldolgozása közvetlenül a helyszínen történik, a szelepszigetek segítségével. Alkalmazási területek Vízművek Sótalanítók Víztornyok Szivattyúállomások Regionális ivóvízellátó-rendszerek 7

8 Élelmiszeripar A pneumatika a technológiai rendszerekben sokféle közeg áramlását vezérli. Ezekben a folyamatokban kitűnik megbízhatóságával, rugalmasságával és nagy teljesítményével. A dinamikusan fejlődő élelmiszeripari piac olyan rendszertervezőket és berendezésgyártókat igényel, amelyek kínálata nagyon rugalmas és moduláris. A Festo iparág-specifikus elemeket kínál ezekhez a rendszerekhez, a standard pneumatika korszerű, választékával, mindezt egyetlen szállítótól. Alkalmazási területek Vízkezelés Adagolás, keverés Tisztítás, tisztító vegyszerek szállítása Töltés Osztályozás és csomagolás Ömlesztettanyagfeldolgozóipar Ahol ömlesztett anyagokat kezelnek, ott kiemelt jelentősége van az anyag mozgási és áramlási jellemzőinek. A fluidizált ömlesztett anyag folyadékként, tömörített állapotban pedig szinte szilárd testként viselkedik. Az ömlesztett anyagokat feldolgozó ipar emiatt a szabványos és a feladatorientált armatúrák hatalmas választékát alkalmazza. Pillangószelepek, tolózárak, gömbcsapok és zsilipek állnak rendelkezésre többféle méretben. A Festo teljes gyártmányválasztékát kínálja vevőinek, ahol az iparág-specifikus és a hagyományos pneumatika elemei egyaránt megtalálhatók: lineáris vagy fordító hajtóművek, Namur szelepek, szelepszigetek, ipari buszos működtetések. Alkalmazási területek Mérőegységek, keverők, szárítók Szűrő rendszerek Ömlesztett anyagok pneumatikus és mechanikus szállítása Szállítószalag rendszerek Silók (töltés, ürítés) 8

9 Energetika Az erőművi berendezések a legújabb automatizálási technikával készülnek. Az energia előállításában és elosztásában mindig nagy hangsúlyt kap a magas szintű üzembiztonság. A nagy tömegben alkalmazott armatúrák és a legkülönfélébb vezérlési-szabályozási körök áttekinthető, logikus automatizálási struktúrát igényelnek. A Festo választékában sokféle szelepsziget, vezérlő és levegőelőkészítő egység áll rendelkezésre. A gyártmányválasztékot a vezérlési lánc további elemei, például a pneumatikus beavatkozó szervek, érzékelők vagy Namur szelepek egészítik ki. Vegyipar és petrolkémiai ipar A vegyipari rendszerek tervezése során különös tekintettel kell lenni a biztonsági tényezőkre. Ezen felül megfelelően rugalmas, később tovább bővíthető vagy korszerűsíthető rendszerekre van szükség. A korszerű pneumatikus automatizálási megoldások rugalmassága és megbízhatósága, a pneumatikus működtető szervek robbanás elleni védettsége meggyőző érv a pneumatika mellett. A vegyiparban ma már standardként alkalmazzák ezt a technikát. Ebben az iparágban gyakori követelmény, hogy az armatúrák beállítása például még energiakimaradás esetén is biztonságos legyen. Ez könnyen és gazdaságosan teljesíthető az egyszeres működésű, r u g ó s v i s s z a t é r í t é s ű végrehajtó szervekkel. Ami még ennél is több: egyedül a pneumatika kínálja annak a lehetőségét, hogy a tárolt vagy a szállított gáz egy részét mint a pneumatikus elemek hajtó közegét is hasznosítsák. Ez a tulajdonság különösen gazdasági szempontból jelentős, hiszen a gázok már sűrített állapotban vannak, tehát a sűrített levegőre nincs vagy csak kis mennyiségben van szükség. 9

10 Alapegységek Milyen alapegységek lehetnek egy berendezésben? Beavatkozó szerv, közvetlen működtetés mágnestekerccsel Szeleptömb a beavatkozó modulok működtetésére Szelepsziget a beavatkozó modulok működtetésére Különféle integrált buszrendszerek Egyedi berendezések vezérlése Biztonsági rendszerek Tökéletes biztonság Az egyetlen gyártótól származó, összeillő, moduláris alkatrészek szavatolják a technológiai folyamatok biztonságát. Sőt, a megfelelően beépített pneumatika még energiakimaradás esetén is biztosítja a megbízható működést. Vezérlőlánc Egy jól működő rendszer nem csak egy beavatkozóból, armatúrából és működtetésből áll. Felső szintű irányítás Decentralizált irányítás Érzékelők és végrehajtók Intelligens szelepszigetek Technológiai beavatkozások 10

11 Egy rendszer felépítése során a szelepek komplex hálózatát, a sűrítettlevegőelőállítás elemeit és csatlakoztatását is figyelembe kell venni. Csak nagyon kevés olyan gyártó van, amelyik minden szükséges elemet képes szállítani. A maximális megbízhatóságot ugyanakkor az jelenti, ha a vezérlési lánc minden elemét ugyanattól a gyártótól szerzik be, mert csak ebben az esetben lehet a szállító maga is meggyőződve arról, hogy a sűrített levegő előállításától kezdve a szelepszigetekig valamennyi funkció tökéletesen együttműködik. Termékek Hajtóművek forgatáshoz és lineáris mozgatásokhoz Végálláskapcsolók Forgatóművel összeszerelt gömbcsapok Gömbcsapok Élelmiszeripari elzáró szerelvények IPC PS1 Ethernet TCP/IP Terepi buszrendszerek Felerősítő szerelvények Pillangószelepek Laptolózárak Tömlőszelepek Kijelző Namur szelepek FEC Standard vezérlő Végállás kapcsolók FED-CEC integrált vezérlő Szeleptömbök Ülékes- és membránszelepek Mágnesszelepek és mágnestekercsek forgatóművekhez, lineáris hajtásokhoz Szelepszigetek Pozícionálók Kijelző egységek Vezérlők 11

12 Hajtóművek forgatáshoz Hajtóműveinkre jellemző a megbízható, robusztus konstrukció és a karbantartásmentes üzemeltetés. A nyitó/záró funkciókon túl alkalmasak tetszőleges helyzetbe történő pozícionálásra is, a megfelelő pozícionáló egység segítségével. Rendelkeznek a szükséges ATEX bizonyítványokkal, így robbanásveszélyes környezetben is alkalmazhatók. COPAR forgatóművek DRD, DRE Jellemzők Fogasléces mechanizmus (állandó nyomaték a forgatás közben) Kettősműködésű (DRD) vagy egyszeres működtetésű (DRE, rugós visszatérítéssel) kivitel DRD típus forgatónyomatéka Nm, DRE típus forgatónyomatéka Nm (6 bar működtető nyomás esetén) Maximális levegőnyomás 10 bar C környezeti hőmérséklet Szabványos csatlakozási felületek az ISO 5211 és a VDI/VDE 3845 (NAMUR) szerint Nagyfokú korrózióállóság normál kivitelben is 90 fokos elfordulás Különleges kivitelek Korrózióálló 180 fokos elfordulás (a nyomaték csak 50% a 90 fokos kivitelnek) Extra alacsony hőmérsékletű kivitel -40 C-ig Extra magas hőmérséklet +140 C-ig Alkalmazás Pillangószelepekhez Gömbcsapokhoz Kettősműködésű DRD forgatóművek kiválasztása Forgatónyomaték [Nm] Típus Működtető nyomás [bar] DRD-1 6,2 7,44 8,68 9,92 DRD-2 13,5 16,2 18,9 21,6 DRD ,2 43,4 49,6 DRD-8 61, ,3 98,6 DRD DRD DRD DRD DRD DRD DRD DRD DRD DRD

13 Egyszeres működtetésű DRE forgatóművek kiválasztása Forgatónyomaték [Nm] Rugók száma [db] os forgatómű DRE-2 Működtető Rugó nyomatéka [Nm] nyomás [bar] (2,7) (5,4) (3,6) (7,2) (4,5) (8) (5,4) (10,8) (8,3) (12,6) 5 8,1 10,8 6,3 9,9 5,5 9 2,7 8,1 0,9 5,2 6 10,8 13,5 9 12,6 8,2 11,7 5,4 10,8 3,6 7,9 7 13,8 16,2 11,7 15,3 10,9 14,4 8,1 13,5 6,3 10,6 90 -os forgatómű DRE-4 Működtető Rugó nyomatéka [Nm] nyomás [bar] (6,1) (12,2) (8,2) (16,4) (10,3) (20,6) (12,3) (24,6) (14,4) (28,8) 5 18,8 24,9 14,6 22,8 10,4 20,7 6,4 18,7 2,2 16, ,1 20, ,6 26,9 12,6 24,9 8,4 22,8 7 31,2 37, ,2 22,8 33,1 18,8 31,1 14, os forgatómű DRE-8 Működtető Rugó nyomatéka [Nm] nyomás [bar] (12,3) (24,9) (16,4) (33,2) (20,5) (41,5) (24,6) (49,8) (28,7) (57,1) 5 36,7 49,3 28,4 45,2 20,1 41,1 11,8 37 4,5 32,9 6 49,1 61,7 40,8 57,6 32,5 53,5 24,2 49,4 16,9 45,3 7 61, ,1 69,9 44,8 65,8 36,5 61,7 29,2 57,6 90 -os forgatómű DRE-14 Működtető Rugó nyomatéka [Nm] nyomás [bar] (24) (48) (32) (64) (40) os forgatómű DRE-26 Működtető Rugó nyomatéka [Nm] nyomás [bar] (44) (89) (58) (118) (73) (80) (148) (48) (88) (96) (178) (56) (102) (112) (207) 13

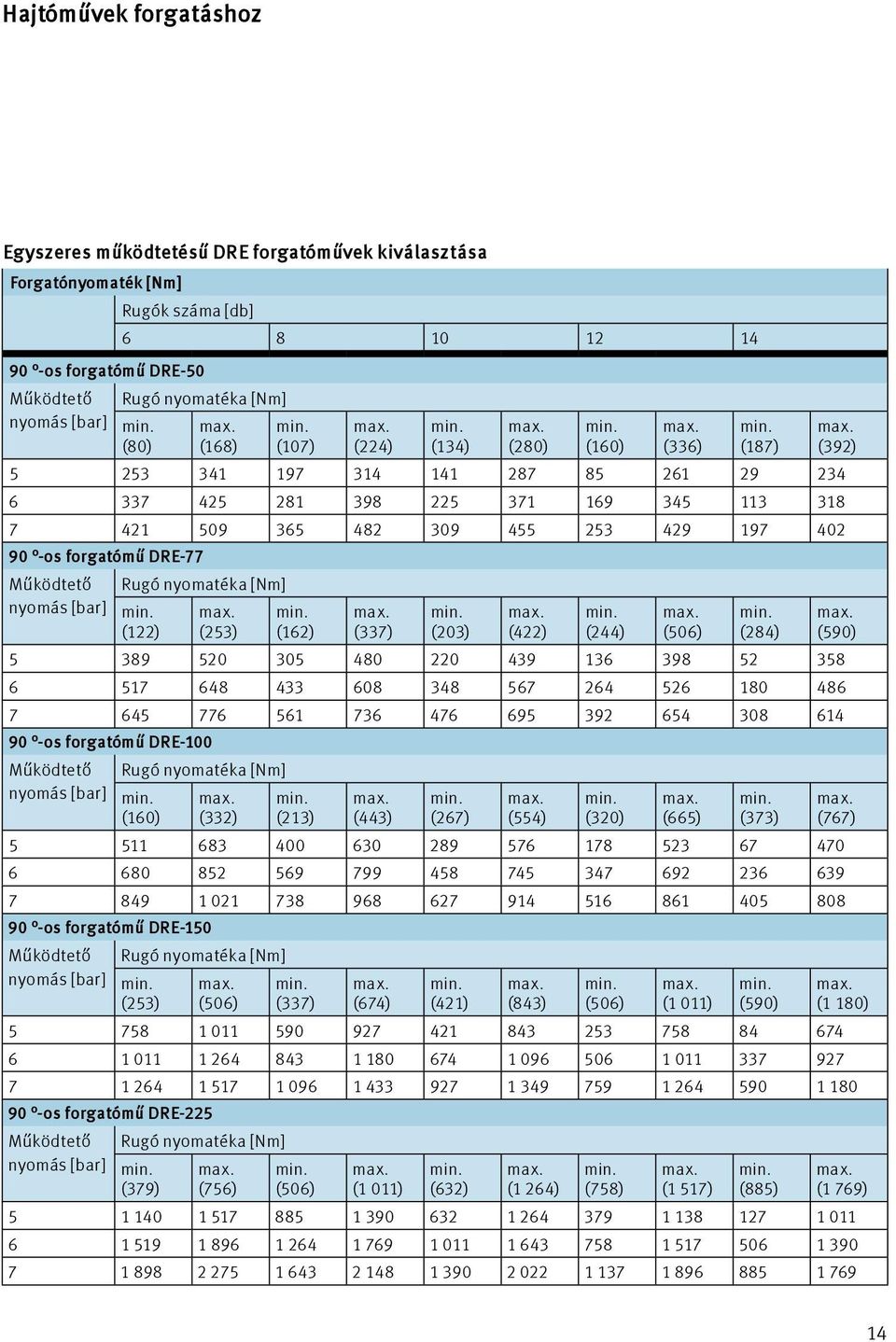

14 Hajtóművek forgatáshoz Egyszeres működtetésű DRE forgatóművek kiválasztása Forgatónyomaték [Nm] Rugók száma [db] os forgatómű DRE-50 Működtető Rugó nyomatéka [Nm] nyomás [bar] (80) (168) (107) (224) (134) (280) (160) (336) (187) (392) os forgatómű DRE-77 Működtető Rugó nyomatéka [Nm] nyomás [bar] (122) (253) (162) (337) (203) (422) (244) (506) (284) (590) os forgatómű DRE-100 Működtető Rugó nyomatéka [Nm] nyomás [bar] (160) (332) (213) (443) (267) (554) (320) (665) (373) (767) os forgatómű DRE-150 Működtető Rugó nyomatéka [Nm] nyomás [bar] (253) (506) (337) (674) (421) (843) (506) (1 011) (590) (1 180) os forgatómű DRE-225 Működtető Rugó nyomatéka [Nm] nyomás [bar] (379) (756) (506) (1 011) (632) (1 264) (758) (1 517) (885) (1 769)

15 Egyszeres működtetésű DRE forgatóművek kiválasztása Forgatónyomaték [Nm] Rugók száma [db] os forgatómű DRE-375 Működtető Rugó nyomatéka [Nm] nyomás [bar] (632) (1 264) (843) (1 685) (1 053) (2 107) (1 264) (2 528) (1 475) (2 949) os forgatómű DRE-575 Működtető Rugó nyomatéka [Nm] nyomás [bar] (632) (1 264) (948) (1 896) (1 264) (2 528) (1 580) (3 160) (1 896) (3 792) os forgatómű DRE-880 Működtető Rugó nyomatéka [Nm] nyomás [bar] (1468) (2 937) (1 958) (3 616) (2 447) (4 894) (2 937) (5 873) (3 792) (6 852)

16 Hajtóművek forgatáshoz DFPB hajtóművek Jellemzők Fogasléces mechanizmus (állandó nyomaték a forgatás közben) Kettősműködésű vagy egyszeres működtetésű (rugós visszatérítéssel) kivitel A kettősműködésű kivitel forgatónyomatéka: Nm (5,6 bar működtető nyomás esetén) Az egyszeres működésű kivitel forgatónyomatéka: Nm (6 bar működtető nyomás és 6 db rugó esetén, alaphelyzetben) Maximális levegőnyomás 8 bar C környezeti hőmérséklet Szabványos csatlakozási felületek az ISO 5211 és a VDI/VDE 3845 szerint Nagyfokú korrózióállóság normál kivitelben is 90 fokos elfordulás (véghelyzet beállítás ) Egyszerű forgásirányváltás (a hajtás szétszerelése nélkül) Alkalmazás Pillangószelepekhez Gömbcsapokhoz Kettősműködésű DFPB forgatóművek kiválasztása Aktuális forgatónyomaték [Nm] Méret DFPB Forgatónyomaték 1) [Nm] Méret DFPB Forgatónyomaték 1) [Nm] ) Megjegyzés: a forgatónyomaték 5,6 bar levegőnyomás esetén 16

17 Forgatónyomaték a működtető nyomás és az elfordulási szög függvényében, egyszeres működésű kivitel Típus Elfordulás szöge [ ] Rugók nyomatéka [Nm] Működtető levegőnyomás [bar] Rugók száma [db] DFPB 20-S DFPB 30-S DFPB 40-S DFPB 60-S DFPB 80-S DFPB 110-S DFPB 150-S , ,1 36, ,2 5, , , ,2-7,9 15, , , ,87 17,9 0 24, , ,8 0 18,1 16,7 28,3 39,9 51, ,1 7,68 19,3 30,9 42,5 0 24,1 22,3 33,9 45, ,2 10,2 21,8 33,5 0 30,2 27,9 39, ,2 12,8 24,4 0 36,2 33, ,3 15,4 0 22,6 20,2 34,5 48,8 63, ,9 8,93 23,2 37,5 51,8 0 30, ,3 55, ,2 11,9 26,2 40,5 0 37,7 33, ,6 14,9 29,2 0 45,2 40, ,9 17, ,3 52,7 74,2 95, ,5 14,8 36,2 57,7 79, ,7 63,2 84, ,7 41,2 62, ,2 73, ,5 24,7 46, , ,6 0 47,7 43,4 73, ,6 19,5 49,9 80, ,6 57,8 88, , ,4 86,7 0 79,5 72, ,5 62,9 0 95,4 86, ,3 58, ,5 26,7 67, ,8 78, ,6 76, , ,4 85, ,3 0 82,8 77, , , , ,9 17

18 Hajtóművek forgatáshoz SYPAR forgatóművek DAPS Jellemzők Nagy forgatónyomaték a szelepek nyitására és zárására Kedvező költségek, alacsony ár Kulisszás mechanizmus, 90 fokos elfordulás (egyes méreteknél véghelyzet állítási lehetőség) Kettősműködésű vagy egyszeres működtetésű (rugós visszatérítéssel) kivitelben Kettősműködésű kivitel forgatónyomatéka: Nm, egyszeres működtetésű forgatónyomatéka: Nm (5,6 bar működtető nyomás és 4 db rugó esetén, alaphelyzetben) Maximális levegőnyomás 8,4 bar C környezeti hőmérséklet Szabványos csatlakozási felületek az ISO 5211 és a VDI/VDE 3845 (NAMUR) szerint Nagyfokú korrózióállóság Alkalmazás Pillangószelepekhez Gömbcsapokhoz 18

19 Forgatónyomaték [Nm] a működtető nyomás [bar] és az elfordulási szög [ ] függvényében, kettősműködésű kivitel* Típus Elfordulás Működtető nyomás [bar] szöge [ ] 5 5,6 6 7 DAPS ,3 7 7,5 8,8 50 3,1 3,5 3,8 4,4 90 6,3 7 7,5 8,8 DAPS , ,1 18,8 50 6,7 7,5 8 9, ,1 11,3 12,1 14,1 DAPS , ,1 37, , ,1 18, ,1 22,5 24,1 28,1 DAPS , , , ,1 37, , ,2 56,3 DAPS DAPS , ,2 225, , , , ,2 169,2 DAPS , , , , , ,9 225 DAPS , ,4 451, , , , ,4 338,4 DAPS , , , , , ,7 450 DAPS , ,8 902, , , , ,8 676,8 DAPS , , , , , ,4 900 DAPS , ,6 1804, , , , ,6 1353,6 DAPS , , , , , , DAPS DAPS DAPS DAPS , , , , , , * Az egyszeres működtetésű (rugós visszatérítésű) kivitel nyomaték adatai a Festo Online Shop-ban találhatók.

20 Hajtóművek forgatáshoz SYPAR forgatóművek DAPS- -T6 (-50 C) Jellemzők Különlegesen alacsony hőmérsékletre alkalmas (-50 C) Nagy forgatónyomaték a szelepek nyitására és zárására Kedvező költségek, alacsony ár Kulisszás mechanizmus, 90 fokos elfordulás (egyes méreteknél véghelyzet állítási lehetőség) Kettősműködésű vagy egyszeres működtetésű (rugós visszatérítéssel) kivitel Kettősműködésű kivitel forgatónyomatéka: Nm, egyszeres működtetésű forgatónyomatéka: Nm (5,6 bar működtető nyomás és 4 db rugó esetén, alaphelyzetben) Maximális levegőnyomás 8,4 bar C környezeti hőmérséklet Szabványos csatlakozási felületek az ISO 5211 és a VDI/VDE 3845 szerint Nagyfokú korrózióállóság normál kivitelben is Alkalmazás Olaj- és gázipari kültéri alkalmazások -50 C hőmérsékletig Pillangószelepekhez Gömbcsapokhoz 20

21 Kettősműködésű DAPS- -T6 forgatóművek kiválasztása Forgatónyomaték a működtető nyomás és az elfordulási szög függvényében, kettősműködésű kivitel * Méret Elfordulás Működtető nyomás [bar] szöge [ ] 5 5, ,4 15,0 16,1 18,8 50 6,7 7,5 8,0 9, ,1 11,3 12,1 14, ,8 30,0 32,1 37, ,4 15,0 16,1 18, ,1 22,5 24,1 28, ,6 60,0 64,3 75, ,8 30,0 32,1 37, ,2 45,0 48,2 56, ,6 106,0 113,6 132, ,3 53,0 56,8 66, ,4 80,0 85,7 100, ,3 240,0 257,1 300, ,1 120,0 128,6 150, ,7 180,0 192,9 225, ,6 480,0 514,3 600, ,3 240,0 257,1 300, ,4 360,0 385,7 450, ,9 720,0 771,4 900, ,4 360,0 385,7 450, ,1 540,0 578,6 675, ,1 960,0 1028,6 1200, ,6 480,0 514,3 600, ,9 720,0 771,4 900, ,7 1440,0 1542,9 1800, ,9 720,0 771,4 900, ,3 1080,0 1157,1 1350, ,3 1920,0 2057,1 2400, ,1 960,0 1028,6 1200, ,7 1440,0 1542,9 1800, ,4 2880,0 3085,7 3600, ,7 1440,0 1542,9 1800, ,6 2160,0 2314,3 2700, ,6 3840,0 4114,3 4800, ,3 1920,0 2057,1 2400, ,4 2880,0 3085,7 3600, ,9 5760,0 6171,4 7200, ,4 2880,0 3085,7 3600, ,1 4320,0 4628,6 5400,0 21 * Az egyszeres működtetésű (rugós visszatérítésű) kivitel nyomaték adatai a Festo Online Shop-ban találhatók.

22 Hajtóművek lineáris mozgatásokhoz COPAC lineáris hajtóművek DLP Az ipari folyamatok beavatkozószervei gyakran igényelnek lineáris mozgatást. Ezekre a felada tok ra kiválóan alkalmasak a Festo lineáris hajtóművei. Jellemzők Erőhatás N (6 bar működtető nyomás esetén) Átmérő mm Lökethossz mm C környezeti hőmérséklet Namur csatlakozási felület Egyszerűen elhelyezhető pozícióérzékelők Sokféle felerősítési lehetőség Alkalmazás Különféle tolózárakhoz Zsilipekhez Erők és levegő fogyasztások a hengerátmérő függvényében Munkahenger átmérője [mm] Erő előrefutáskor 6 bar nyomás esetén [N] Erő visszafutáskor 6 bar nyomás esetén [N] Levegőfogyasztás előrefutásnál, 6 bar nyomás 0,35 0,55 0,86 1,41 3,44 5,63 esetén [Nl/10 mm] Levegőfogyasztás visszafutásnál, 6 bar nyomás esetén [Nl/10 mm] 0,33 0,53 0,80 1,35 3,35 5,54 22

23 Hajtóművek lineáris mozgatásokhoz COPAC lineáris hajtóművek pozícionálóval - DFPI Jellemzők Kompakt lineáris hajtás beépített pozícionálóval és útadóval Robusztus kivitel, kültéri felhasználásra is Könnyen adaptálható Öntanuló beállítás Átmérő mm Lökethossz mm Választható (nyitott vagy zárt) biztonsági véghelyzet Tápfeszültség: 24 VDC Vezérlőjel: 4 20 ma Pozíció visszajelzés (opció): ma; VDC Beállási pontosság: +/- 1% Hőmérséklet-tartomány: C (opció C) Nyomástartomány: 2 8 bar IP65 védettség Alkalmazás Késtolózárak, zsaluk, zsilipek pozícionálása Általános műszaki adatok Munkahenger-átmérő [mm] Löket akár 900 mm-ig Pneumatikus csatlakozás G1/4 Kivitel kettős működésű dugattyúrudas henger Csillapítás nincs Felszerelési helyzet tetszőleges Pozíció érzékelés belső pozícióérzékelő, külső közelítéskapcsoló Működési feltételek Működtető nyomás [bar] Működtető közeg olajozott vagy olajmentes szárított sűrített levegő Környezeti hőmérséklet [ C] alap: opció: Tárolási hőmérséklet [ C] Biztonsági pozíció kérésre nyitott vagy zárt Tápfeszültség 24V DC +/- 10 % Vezérlőjel 4 20 ma Pozíció visszajelzés opció 4 20 ma; 0 10V DC Pontosság ±1% Védettség IP65 Elektromos csatlakozás alap: normál elektromos csatlakozás opció: nehéz üzemi kivitelű 23

24 Végálláskapcsolók fordító hajtóművekhez DAPZ típusú végálláskapcsolók A folyamatok biztonságos irányítása elképzelhetetlen a megbízható pozícióérzékelők nélkül. Egyes típusok amelyek rendelkeznek a szükséges ATEX bizonyítványokkal robbanásveszélyes környezetben is alkalmazhatók. Jellemzők Induktív érzékelős vagy mikrokapcsolós kivitel Távolról is jól látható vizuális állásjelzés a 2 vagy 3 útú szelepekhez is Kerek és szögletes kivitelű végállás jelző ház választható A forgatóművekre egyszerűen felszerelhetők Egyes típusoknál beépített mágnestekercs csatlakozási lehetőség C környezeti hőmérséklet (típusonként változik) Csatlakozási felület a Namur VDI/VDE 3845 szerint IP 65, IP 67 védettségi fokozatok Alkalmazás Valamennyi szabványos felfogatási felületű fordítóműre felszerelhető (állítható lábú kivitel) 24

25 Végálláskapcsolók fordító hajtóművekhez DAPZ RO típusú pozícióérzékelők (kerek kivitel) Általános műszaki adatok Érzékelő típusa Mechanikus Érintésmentes Változatok Alapkivitelben váltóérintkezővel Alapkivitel záróérintkezővel (NO) Alapkivitel nyitóérintkezővel (NC) Érzékelés módja mechanikus induktív induktív Feszültség [V AC] [V DC] Maximálisan kapcsolható 16 A, 250 V AC terhelés Kapcsolóelem váltóérintkező NO záróérintkező, PNP NC nyitóérintkező, Namur Elektromos csatlakozás M M M Pozíció kijelzés van van nincs Működési hőmérséklet [ C] Védettség IP 65 IP 65 IP 65 CE megfelelőség igen igen igen Korrózióállósági CRC osztály 2 ( Festo szabvány szerint) 2 ( Festo szabvány szerint) 2 ( Festo szabvány szerint) DAPZ AR típusú pozícióérzékelők (kerek kivitel) Általános műszaki adatok Érzékelő típusa Mechanikus Érintésmentes Változatok Alapkivitel Alapkivitel Robbanásbiztos kivitel Érzékelés módja mechanikus induktív induktív Feszültség [V AC] [V DC] Maximálisan kapcsolható 1 ma 5 A terhelés Kapcsolóelem váltóérintkező NO záróérintkező, PNP NO záróérintkező, Namur Elektromos csatlakozás M M M Pozíció kijelzés van van van Működési hőmérséklet [ C] Védettség IP 67 IP 67 IP 67 Kiemeneti jel nincs pulzáló nincs rövidzárvédelem ATEX megfelelőség nincs nincs II 2 G EEx ib IIC T6 CE megfelelőség igen igen igen Korrózióállósági CRC osztály 2 ( Festo szabvány szerint) 2 ( Festo szabvány szerint) 2 ( Festo szabvány szerint) 25

26 Végálláskapcsolók fordító hajtóművekhez SRBF típusú végálláskapcsolók Jellemzők Végálláskapcsoló-feltét két mikrokapcsolóval Festett alumínium ház 8 érintkezős sorkapocs az elektromos csatlakoztatáshoz Sárga/piros vizuális helyzet-kijelzés SRBF típusú végálláskapcsolók Általános műszaki adatok Érzékelő típusa Mechanikus Helyzet-kijelzési tartomány [ ] 0 90 Érzékelés módja mechanikus Feszültség [V AC] [V DC] 0 24 Maximálisan kapcsolható terhelés [W DC] [VA AC] 36 1,77 Kapcsolóelem váltóérintkező Pozíció kijelzés van Működési hőmérséklet [ C] Védettség IP 67 ATEX megfelelőség CE megfelelőség igen 26

27 Forgatóművel összeszerelt gömbcsapok VZPR gömbcsapok Ezek a SYPAR hajtóművel egybeszerelt gömbcsapok sárgarézből vagy rozsdamentes acélból készülnek. Megbízható konstrukció, beszerelésre kész állapotban szállítva. Jellemzők Kv 5,9 535 m 3 /h Környezeti hőmérséklet: C Közeg hőmérséklet: C VAPB típusú 2-útú szelepek 1/4"-tól 2,5"-ig sárgarézből Maximális levegőnyomás: 8,4 bar Pozícióérzékelőkkel is ellátható 27

28 Forgatóművel összeszerelt gömbcsapok VZPR típusú, sárgarézből készült gömbcsapok Általános műszaki adatok Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Rp 2½ Forgatómű Pneumatikus csatlakozás G 1/8 Kivitel kulisszás hajtómű Csatlakozás belső menetes Beépítési helyzet tetszőleges Maximális elfordulás [ ] 90 Zárási irány jobbra Forgatónyomaték (5,6 bar és 0 esetén) [Nm] Gömbcsap Szelep funkció 2/2 Kivitel gömbcsap Tömítés lágy Működtetés pneumatikus Közegáramlás iránya tetszőleges Névleges méret [mm] Térfogatáram Kv [m 3 /h) 5,9 9, Működési feltételek Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Rp 2½ Környezeti hőmérséklet [ C] Közeg hőmérséklet [ C] Korrózióállóság CRC 1 ( Festo szabvány szerint) osztálya Forgatómű Működtető nyomás [bar] Működtető közeg 1 8,4 (A legkisebb működtető nyomás az egyszeres működésű forgatóműveknél a rugók számától függ.) olajozott vagy olajmentes szárított levegő Gömbcsap A közeg névleges nyomása [bar] A közeg anyaga sűrített levegő, víz, semleges gázok és folyadékok, vákuum 28

29 Forgatóművel összeszerelt gömbcsapok VZPR típusú, rozsdamentes acélból készült gömbcsapok Általános műszaki adatok Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Rp 2½ Forgatómű Pneumatikus csatlakozás G 1/8 Kivitel kulisszás hajtómű Csatlakozás belső menetes Beépítési helyzet tetszőleges Maximális elfordulás [ ] 90 Zárási irány jobbra Forgatónyomaték (5,6 bar és 0 esetén) [Nm] / / / Gömbcsap Szelep funkció 2/2 Kivitel gömbcsap Tömítés lágy Működtetés pneumatikus Közegáramlás iránya tetszőleges Névleges méret [mm] Térfogatáram Kv [m 3 /h) Működési feltételek Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Rp 2½ Környezeti hőmérséklet [ C] Közeg hőmérséklet [ C] Korrózióállóság CRC 3 ( Festo szabvány szerint) osztálya Forgatómű Működtető nyomás [bar] Működtető közeg 1 8,4 (A legkisebb működtető nyomás az egyszeres működésű forgatóműveknél a rugók számától függ.) olajozott vagy olajmentes szárított levegő Gömbcsap A közeg névleges nyomása [bar] A közeg anyaga sűrített levegő, víz, semleges gázok és folyadékok, vákuum 29

30 Forgatóművel összeszerelt gömbcsapok VZBC-P típusú 2-utú gömbcsapok pneumatikus működtető egységgel Jellemzők DAPS pneumatikus fordítóművel összeépített VZBC gömbcsapok Rozsdamentes acél kivitel Átmérő: NÁ15 mm...ná100 mm Kv: 19, m 3 /h VZBC típusú, pneumatikus működtetésű gömbcsapok Általános műszaki adatok Névleges átmérő, NÁ [mm] Szelepfunkció 2/2 Kivitel pneumatikus működtetésű kétutas gömbcsap Tömítés lágy Működtetés pneumatikus Közegáramlás iránya tetszőleges Szelep-csatlakozás körkörös ház karimás csatlakozással Beépítési helyzet tetszőleges Belső átmérő [mm] Térfogatáram, Kv [m3/h] 19,4 45,6 71, Pneumatikus működtető egység Pneumatikus csatlakozás NAMUR furatkép vagy G 1/4 Funkció kettősműködésű (-PP) vagy rugóvisszatérítésű (-PS) pneumatikus hajtómű Beépítési helyzet tetszőleges Vezérlő nyomás [bar] PP: 1 8,4; PS: 5,6 8,4 Működtető közeg szűrt, szárított sűrített levegő Működési feltételek Környezeti hőmérséklet [ C] A közeg hőmérséklete [ C] A közeg névleges nyomása [bar] 40 Alkalmazható közegek sűrített levegő, semleges gázok, semleges folyadékok, víz A gömbcsap CRC osztálya 3 ( Festo szabvány szerint) 30

31 Gömbcsapok VZBC típusú 2-utú gömbcsapok Jellemzők Rozsdamentes acél kivitel Átmérő: NÁ15 mm...ná100 mm Kv: 19, m3/h VZBC típusú, rozsdamentes acélból készült gömbcsapok Általános műszaki adatok Névleges átmérő, NÁ [mm] Szelepfunkció 2/2 Kivitel kétutas gömbcsap Tömítés lágy Működtetés mechanikus Közegáramlás iránya tetszőleges Szelep-csatlakozás körkörös ház karimás csatlakozással Beépítési helyzet tetszőleges Belső átmérő Térfogatáram, Kv [m3/h] 19,4 45,6 71, Súly [kg] 1,5 2,1 2,6 3,7 4,4 6,2 10,0 14,4 20,6 Működési feltételek A közeg hőmérséklete [ C] A közeg névleges nyomása [bar] 40 Alkalmazható közegek sűrített levegő, semleges gázok, semleges folyadékok, víz Korrózióállóság CRC osztálya 3 ( Festo szabvány szerint) Nyomatékigény Névleges átmérő, NÁ [mm] Működtető nyomaték

32 Gömbcsapok VAPB/VZBA Jellemzők Alacsony nyomatékigény és hosszú élettartam VAPB típusú 2-utú szelepek 1/4"-tól 2,5"-ig sárgarézből: Kv 5,9 535 m 3 /h VAPB típusú 2-utú szelepek 1/4"-tól 4"-ig rozsdamentes kivitelben: Kv m 3 /h Szabványos csatlakozási felületek az ISO 5211/DIN3337 szerint Hőmérséklet-tartomány: C-ig (a nyomástól függően) VZBA típusú 3-utú szelepek 1/4"-tól 2"-ig rozsdamentes kivitelben L furat: Kv m 3 /h T furat: egyenes átömléssel Kv m 3 /h T furat: 90 fokos átömléssel Kv 4,5 48,8 m 3 /h VAPB típusú, sárgarézből készült gömbcsapok Általános műszaki adatok Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Rp 2½ Szelep funkció 2/2 Kivitel kétutas gömbcsap Tömítés lágy Működtetés pneumatikus vagy kézi Közegáramlás iránya tetszőleges Csatlakozás belső menetes Beépítési helyzet tetszőleges Belső átmérő [mm] Térfogatáram [m 3 /h] 5,9 9, Súly [g] Működési feltételek Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Rp 2½ Közeg hőmérséklet [ C] A közeg névleges nyomása [bar] A közeg anyaga sűrített levegő, víz, semleges gázok és folyadékok, vákuum Korrózióállóság CRC osztálya 1 ( Festo szabvány szerint) Nyomatékigény [Nm] Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1 ¼ Rp 1 ½ Rp 2 Rp 2 ½ Δp=0 bar 3,1 3,1 3,1 4,6 6,5 10,8 13, Δp=10 bar 3,5 3,5 3,5 5,1 7,2 11,9 14, Δp=pN ,

33 VAPB típusú, rozsdamentes acélból készült gömbcsapok Általános műszaki adatok Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Rp 2½ Rp 3 Rp 4 Szelep funkció 2/2 Kivitel kétutas gömbcsap Tömítés lágy Működtetés pneumatikus vagy kézi Közegáramlás iránya tetszőleges Csatlakozás belső menetes Beépítési helyzet tetszőleges Belső átmérő [mm] Térfogatáram [m 3 /h] Súly [g] Működési feltételek Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Rp 2½ Rp 3 Rp 4 Közeg hőmérséklet [ C] A közeg névleges nyomása 63 [bar] A közeg anyaga sűrített levegő, víz, semleges gázok és folyadékok, vákuum Korrózióállóság CRC 3 ( Festo szabvány szerint) osztálya Nyomatékigény [Nm] Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Rp 2½ Rp 3 Rp 4 Δp=0 bar Δp=10 bar 5,5 5,5 7,7 9,9 14, ,8 40,7 53,9 59,4 68,2 Δp=pN

34 Gömbcsapok VZBA típusú, rozsdamentes acélból készült gömbcsapok Általános műszaki adatok Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Szelep funkció 3/2 Kivitel háromutas gömbcsap Tömítés lágy Működtetés pneumatikus vagy kézi Közegáramlás iránya tetszőleges Csatlakozás belső menetes Beépítési helyzet tetszőleges Belső átmérő [mm] 11,6 12,5 12, Térfogatáram L furattal Kv [m 3 /h] 4,5 4,5 4,7 5,1 11,8 19,6 33,2 53,7 T furat egyenes átömléssel 8 8 8,3 8,3 22,4 36, Kv [m 3 /h] T furat 90 fokos átömléssel 4,5 4,5 4,9 4,8 10, ,8 Kv [m 3 /h] Súly [g] Működési feltételek Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Közeg hőmérséklet [ C] A közeg névleges nyomása 63 [bar] A közeg anyaga sűrített levegő, víz, semleges gázok és folyadékok, vákuum Korrózióállóság CRC 3 ( Festo szabvány szerint) osztálya Nyomatékigény [Nm] Csatlakozás Rp ¼ Rp y Rp ½ Rp ¾ Rp 1 Rp 1¼ Rp 1½ Rp 2 Δp=1 bar

35 Élelmiszeripari elzáró szerelvények Élelmiszeripari pillangószelepek VZFA rozsdamentes anyagból készült pillangószelepek Jellemzők Pneumatikus fordítóművel is felszerelhetők FDA bizonylattal rendelkeznek Csatlakozás VZFA-C/D-nél: DIN 11851, BS 4825 szerint Csatlakozás VZFA-S-nél: SMS 1145 szerint Élelmiszeripari, gyógyszeripari, vegyipari alkalmazásokra Szerkezeti anyagok Szeleptest: AISI 304L (1.4306), AISI 316L (1.4404) Tárcsa: AISI 316L (1.4404) Tömítés: EPDM, NBR, FPM VZFA élelmiszeripari pillangószelep Típus Szabvány Méret Csatlakozási lehetőségek Közegnyomás (bar) VZFA-C Clamp OD 1" 1 1/2" Clamp / Clamp 2" Hegtoldatos / Hegtoldatos 2 1/2" Clamp / Hegtoldatos 3" 10 4" VZFA-D DIN DN25 DN32 DN40 DN50 DN65 DN80 DN100 VZFA-S SMS 1" 1 1/2" 2" 2 1/2" 3" 4" Hegtoldatos / Hegtoldatos Külső menetes / Külső menetes Belső menetes / Belső menetes Külső menetes / Belső menetes Hegtoldatos / Hegtoldatos Külső menetes / Külső menetes Belső menetes / Belső menetes Külső menetes / Belső menetes

36 Élelmiszeripari elzáró szerelvények VZFA pillangószelepek típuskód magyarázata VZFA - C - 1" - C C - V2 - S4 - E Típus VZFA Élelmiszeripari pillangószelep Szabvány C Clamp OD D DIN S SMS Méret 1" 1" 1 1/2" 1 1/2" 2" 2 " 2 1/2" 2 1/2" 3" 3" 4" 4" mm mm mm mm mm mm mm Csatlakozás-1 C Clamp M Külső menetes N Belső menetes W Hegtoldatos Csatlakozás-2 C Clamp M Külső menetes N Belső menetes W Hegtoldatos Szeleptest anyaga V2 AISI 304L (1.4306) V4 AISI 316L (1.4404) Tárcsa anyaga S4 AISI 316L (1.4404) Tömítés NBR E EPDM V FPM 36

37 Élelmiszeripari elzárószerelvények Élelmiszeripari gömbcsapok VZBB rozsdamentes anyagból készült gömbcsapok Jellemzők Pneumatikus fordítóművel is felszerelhetők FDA bizonylattal rendelkeznek Csatlakozás VZBB-C/D-nél: DIN 11851, BS 4825 szerint Csatlakozás VZBB-S-nél: SMS 1145 szerint Élelmiszeripari, gyógyszeripari, vegyipari alkalmazásokra Szerkezeti anyagok Szeleptest: AISI 316L (1.4404) Gömb: AISI 316L (1.4404) Tömítés: EPDM ( fokc); FPM ( C) VZBB élelmiszeripari gömbcsap Típus Szabvány Méret Csatlakozási lehetőségek Közegnyomás (bar) VZBB Clamp OD 1" 1 1/2" Clamp / Clamp 10 2" Hegtoldatos / Hegtoldatos 2 1/2" Clamp / Hegtoldatos 3" 8 4" VZBB DIN DN25 DN32 DN40 DN50 DN65 DN80 DN100 VZBB SMS 1" 1 1/2" 2" 2 1/2" 3" 4" Hegtoldatos / Hegtoldatos Külső menetes / Külső menetes Belső menetes / Belső menetes Külső menetes / Belső menetes Hegtoldatos / Hegtoldatos Külső menetes / Külső menetes Belső menetes / Belső menetes Külső menetes / Belső menetes

38 Élelmiszeripari elzáró szerelvények VZBB gömbcsapok típuskód magyarázata VZBB - C - 1" - C C V4 - B4 - E Típus VZBB Élelmiszeripari gömbcsap Szabvány C Clamp OD D DIN S SMS Méret 1" 1" 1 1/2" 1 1/2" 2" 2 " 2 1/2" 2 1/2" 3" 3" 4" 4" mm mm mm mm mm mm mm Csatlakozás-1 C Clamp M Külső menetes N Belső menetes W Hegtoldatos Csatlakozás-2 C Clamp M Külső menetes N Belső menetes W Hegtoldatos Maximális közegnyomás 8 8 bar bar Gömbcsap kivitel 22 2/2-utas Szeleptest anyaga V4 AISI 316L (1.4404) Tárcsa anyaga S4 AISI 316L (1.4404) Tömítés E EPDM V FPM 38

39 Felerősítő szerelvények Felerősítő szerelvények élelmiszeripari armatúrákhoz Segítségükkel szerelhetők fel a különböző típusú forgatóművek az élelmiszeripari gömbcsapokra és pillangószelepekre. A felerősítő szerelvények anyaga rozsdamentes acél. Felerősítő szerelvények élelmiszeripari gömbcsapokhoz a forgatóművek felszereléséhez Típus Gömbcsap méret [mm] Gömbcsap méret [coll] DARQ-K-V-25-F0405-S11-R1 VZBB-D-25- VZBB-C-1- DARQ-K-V-25-F0405-S14-R1 VZBB-D-25- VZBB-C-1 - DARQ-K-V-40-F0405-S14-R1 VZBB-D-40- VZBB-C-1 1/2-.. DARQ-K-V-40-F05-S17-R1 VZBB-D-40- VZBB-C-1 1/2-.. DARQ-K-V-50-F0405-S14-R1 VZBB-D-50 VZBB-C-2- DARQ-K-V-50-F05-S17-R1 VZBB-D-50 VZBB-C-2- DARQ-K-V-65-F0405-S14-R1 VZBB-D-65- VZBB-C-2 1/2- DARQ-K-V-65-F07-S17-R1 VZBB-D-65- VZBB-C-2 1/2- DARQ-K-V-80-F07-S17-R1 VZBB-D-80 /VZBB-D-100 VZBB-C-3-4- DARQ-K-V-80-F07-S22-R1 VZBB-D-80 /VZBB-D-100 VZBB-C-3-4- Felerősítő szerelvények élelmiszeripari pillangószelepekhez a forgatóművek felszereléséhez Típus Pillangószelep méret [mm] Pillangószelep méret [coll] DARQ-K-25-F04-S11-R1 VZFA-D VZFA-C-1"... DARQ-K-25-F04-S14-R1 VZFA-D VZFA-C-1"... DARQ-K-32-F04-S11-R1 VZFA-D DARQ-K-32-F04-S14-R1 VZFA-D DARQ-K-40-F04-S11-R1 VZFA-D VZFA-C-1 1/2"... DARQ-K-40-F04-S14-R1 VZFA-D VZFA-C-1 1/2"... DARQ-K-50-F04-S11-R1 VZFA-D VZFA-C-2"... DARQ-K-50-F04-S14-R1 VZFA-D VZFA-C-2"... DARQ-K-65-F05-S14-R1 -- VZFA-C-2 1/2"... DARQ-K-65-F05-S17-R1 -- VZFA-C-2 1/2"... DARQ-K-65F-F05-S14-R1 VZFA-D VZFA-C-3"... DARQ-K-65F-F05-S17-R1 VZFA-D VZFA-C-3"... DARQ-K-80-F05-S14-R1 VZFA-D DARQ-K-80-F05-S17-R1 VZFA-D DARQ-K-100-F05-S14-R1 VZFA-D VZFA-C-4"... DARQ-K-100-F05-S17-R1 VZFA-D VZFA-C-4"... 39

40 Pillangószelepek pneumatikus működtetéssel VZSA típusú pillangószelepek pneumatikus működtető egységgel Jellemzők DAPS pneumatikus fordítóművel összeépített VZAB pillangószelepek NÁ 40 NÁ 300 PN 10 és PN 16 nyomásfokozatok Kettősműködésű és rugóvisszatérítésű változatok Gömbgrafitos öntöttvas ház Wafer és lug beépítés VZSA típusú pneumatikus működtetésű pillangószelepek Általános műszaki adatok Névleges átmérő, NÁ [mm] Szelepfunkció pneumatikus működtetésű pillangószelep Tömítés lágy Működtetés pneumatikus Közegáramlás iránya tetszőleges Kivitel VZSA-W- wafer VZSA-L- lug Beépítési helyzet tetszőleges Súly [kg] Pneumatikus működtető egység Pneumatikus csatlakozás NAMUR furatkép vagy G 1/4 Funkció kettősműködésű (-D) vagy rugóvisszatérítésű (-E) pneumatikus hajtómű Beépítési helyzet tetszőleges Vezérlő nyomás 5,6 8 bar Működtető közeg szűrt, szárított sűrített levegő Működési feltételek Alkalmazható közegek sűrített levegő, semleges gázok, semleges folyadékok, víz Környezeti hőmérséklet [ C] Max. közeghőmérséklet [ C] NBR tömítés EPDM tömítés A közeg névleges nyomása [bar] 10; 16 Anyagok Ház Záróelem Tömítések gömbgrafitos öntöttvas rozsdamentes acél NBR; EPDM 40

41 Pillangószelepek VZAB típusú pillangószelepek működtető egység nélkül Jellemzők NÁ 40 NÁ 300 PN 10 és PN 16 nyomásfokozatok Gömbgrafitos öntöttvas ház Wafer és lug beépítés VZAB típusú pillangószelepek Általános műszaki adatok Névleges átmérő, NÁ [mm] Szelepfunkció mechanikus működtetésű pillangószelep Tömítés lágy Működtetés mechanikus Közegáramlás iránya tetszőleges Kivitel VZAB-C- wafer VZAB-L- lug Beépítési helyzet tetszőleges Súly [kg] Működési feltételek Alkalmazható közegek sűrített levegő, semleges gázok, semleges folyadékok, víz Környezeti hőmérséklet [ C] Max. közeghőmérséklet, [ C] NBR tömítés EPDM tömítés A közeg névleges nyomása [bar] 10; 16 Anyagok Ház Záróelem Tömítések gömbgrafitos öntöttvas rozsdamentes acél NBR; EPDM Nyomatékigény Névleges átmérő, NÁ [mm] Működtető nyomaték [Nm] 10bar bar

42 Laptolózárak kézi működtetéssel VZKA-PW típusú laptolózárak pneumatikus működtetéssel Jellemzők DLP pneumatikus hajtóművel összeépített VZKA laptolózárak Egyirányú (-CK változat) vagy tetszőleges (-CP változat) áramlási iránnyal NÁ 50 NÁ 300 Öntöttvas vagy rozsdamentes acél ház Wafer beépítés VZKA-PW típusú laptolózárak pneumatikus működtetéssel Általános műszaki adatok Névleges átmérő, NÁ [mm] Szelepfunkció pneumatikus működtetésű laptolózár Tömítés lágy Működtetés mechanikus Közegáramlás iránya VZKA-PW-CP-... tetszőleges VZKA-PW-CK- egyirányú Kivitel wafer Beépítési helyzet tetszőleges Szabvány EN , PN10 Térfogatáram, Kv [m3/h] Súly [kg] VZKA-PW-CP ,3 11,4 13,6 15,7 22,0 24,5 39,5 62,3 80,3 VZKA-PW-CK- 9,4 10,4 12,7 14,6 22,3 25,7 39,6 64,3 78,3 Pneumatikus működtető egység Pneumatikus csatlakozás G 1/4 Funkció kettősműködésű pneumatikus hajtómű Beépítési helyzet tetszőleges Helyzetérzékelés érintésmentes érzékelővel Vezérlő nyomás 3,5 10 bar Működtető közeg szűrt, szárított sűrített levegő Működési feltételek Max. közeg- és környezeti hőmérséklet [ C] +80 A közeg névleges nyomása [bar] NÁ : 10; NÁ 300: 6 Korrózióállóság CRC osztálya 1 ( Festo szabvány szerint) Anyagok Ház Záróelem Tömítések öntöttvas rozsdamentes acél ülék: EPDM, tömítőelemek PTFE burkolattal 42

43 Laptolózárak kézi működtetéssel VZKA-MW típusú laptolózárak kézi működtető kerékkel Jellemzők NÁ 50 NÁ 300 Öntöttvas ház Wafer beépítés VZKA-MW típusú laptolózárak kézi működtető kerékkel Általános műszaki adatok Névleges átmérő, NÁ [mm] Szelepfunkció kézi működtetésű laptolózár Tömítés lágy Működtetés mechanikus Közegáramlás iránya tetszőleges Kivitel wafer Beépítési helyzet tetszőleges Szabvány EN , PN10 Térfogatáram, Kv [m3/h] Súly [kg] Működési feltételek Max. közeg- és környezeti hőmérséklet [ C] +120 (EPDM tömítéssel) A közeg névleges nyomása [bar] NÁ : 10; NÁ 300: 6 Korrózióállóság CRC osztálya 1 ( Festo szabvány szerint) Anyagok Ház Záróelem Tömítések öntöttvas rozsdamentes acél (polimer burkolattal) ülék: EPDM, tömítőelemek PTFE burkolattal 43

44 Tömlőszelepek VZQA típusú 2-utú tömlőszelepek Csatlakozás: G1/2 Átáramlás: l/min VZQA típusú tömlőszelepek Általános műszaki adatok Típus VZQA-V4V4N-4 VZQA-V4V4E-4 Szelep-csatlakozás G1/2 Vezérlőlevegő-csatlakozás G1/8 Névleges átmérő, NÁ [mm] 15 Szelepfunkció 2/2 utú, alaphelyzetben nyitott monostabil szelep Kivitel pneumatikusan működtetett tömlőszelep Tömítés lágy Működtetés pneumatikus Közegáramlás iránya tetszőleges Beépítési helyzet tetszőleges A közeg maximális viszkozitása [mm 2 /s] 4000 Súly [g] 440 Működési feltételek Típus VZQA-V4V4N-4 VZQA-V4V4E-4 Be/kikapcsolási idő [ms] 250/250 Standard névleges átáramlás [l/min] A közeg névleges nyomása, p1 [bar] Vezérlő nyomás, px [bar] 1...6,5 Minimális nyomáskülönbség, px-p1 [bar] 2,5 A közeg anyaga sűrített levegő: ISO [-;-;-] sűrített levegő: ISO [-;-;1], víz Vezérlő közeg sűrített levegő: ISO [7;4;4] sűrített levegő: ISO [7;4;1] Környezeti hőmérséklet [ C] A közeg hőmérséklete [ C] A közeg névleges nyomása [bar] 40 Korrózióállóság CRC osztálya 4 ( Festo szabvány szerint) Anyagok Típus VZQA-V4V4N-4 VZQA-V4V4E-4 Ház Rozsdamentes acél Záróelem NBR EPDM 44
