HASZNÁLATI UTASÍTÁS ÉS BIZTONSÁGI (MUNKAVÉDELMI) ELŐÍRÁSOK. a MASTER DHA 10 adszorpciós párátlanító készülékhez

Átírás

1 HASZNÁLATI UTASÍTÁS ÉS BIZTONSÁGI (MUNKAVÉDELMI) ELŐÍRÁSOK a MASTER DHA 10 adszorpciós párátlanító készülékhez Köszönjük, hogy feladatainak elvégzéséhez a MASTER terméket választotta. Biztosak vagyunk benne, hogy ez a kiváló minőségű gép minden elvárásának megfelel. Kérjük olvassa el alaposan az alábbi tájékoztatót annak érdekében, hogy munkáját gyorsan és szakszerűen végezhesse el. A használati utasításban található információk és utasítások megismerése és betartása biztosítják a gép hosszú távú, problémamentes működését. Tar talom Kérjük, használat előtt olvassa el figyelmesen a használati utasítást. Javasoljuk tartsa biztonságos helyen a használati utasítást, ha a jövőben szüksége lenne rá. Oldal Műszaki jellemzők Működés - A készülék elhelyezése Használat előtt -4. Részek Programozási beállítások Működés 7. Vízelvezetés 8. Tisztítás, karbantartás 9. Hibaelhárítás 10.

2 Műszaki jellemzők Motor teljesítmény Párátlanítási kapacitás Motor teljesítménye Légszállítás (max.) Ventilátor sebesség fokozat 220~240V, 50Hz 7-9 liter/24 óra Erős ventilátor fokozat 780 W Halk ventilátor fokozat 470W 200 m3/h 2 Víztartály térfogata 5 liter Működési hőmérséklet tartomány 1 ~ 35oC Időzítő Folyamatos vízelvezetés Biztonsági rendszerek Méretek (sz*h*m) Nettó súly 1 ~ 24 óra Igen megdőlés esetén kikapcsol / hővédelem 445 x 200 x 525 mm 8.5 Kg A párátlanítási adatok 30 oc és 80% relatív páratartalom esetén érvényesek Működés

3 Az eljárás alapja a levegő páratartalmának elnyeletése (adszorpció), erre a célra kifejlesztett higroszkopikus anyagok által. Az adszorpciós párátlanítás folyamatánál alkalmazott berendezések fő alkatrészei a rotor a meghajtóegységgel, a ventilátor és a légszűrő. A forgó rotoron található, nagy felületű kapillárisokat borító, ciklikusan regenerálódó szárítóközeg megköti a levegő nedvességét (párafelvevő szektor), majd a rajta átáramló levegő azt kiszárítja (páraleadó szektor). A páramegkötés-páraleadás ciklus ismétlődése hatékonyan csökkenti az adszorpciós párátlanító készüléken átáramló levegő páratartalmát. A berendezésben nincs kompresszor, hűtőközeg nélkül működik. Egyenletesen nyeri ki a párát a levegőből minden hőmérsékleten, és alacsonyabb hőmérsékleten sokkal hatékonyabb, mint a kompresszoros párátlanítók. A készülék elhelyezése A párás levegő bejárja az egész lakást. Ezért a párátlanító készüléket olyan helyre kell elhelyeznie, hogy az a legtöbb párát tudja kivonni a levegőből. Ügyeljen rá, hogy a készülék vízszintes talajon, minden oldalon minimum 20 cm-re más tárgyaktól helyezkedjen el a megfelelő légmozgás biztosításának érdekében. A készülék alkalmas szárító funkció betöltésére is. Ruhák szárításakor a készülék és a ruhák között minimum 40 cm helyet kell hagyni, elkerülve, hogy víz csöppenjen a készülékbe és ezért meghibásodjon. Javasolt alkalmazási területek: fürdőszoba, alagsor/pince, konyha, nappali...stb. Használat előtt Figyelem! A készüléket vízszintes talajon szabad csak üzemeltetni, a felborulás és a víz szivárgásának veszélye miatt. A készülék kémiai anyagokat tartalmaz. Bekapcsolás után az első órán keresztül érezni lehet ezeknek az anyagoknak a szagát, ám ez semmilyen káros hatással nincs a szervezetünkre. A készüléket tartsa legalább 1 m távolságra robbanékony vagy tűzveszélyes anyagoktól. Kapcsolja ki a készüléket és húzza ki az elektromos hálózatból mielőtt takarítja. Soha ne húzza ki a csatlakozót direkt a hálózatból, hanem mindig használja a kapcsolót a vezérlő panelon. A készülék tartalmaz egy dőlésérzékelőt ami lekapcsolja a készüléket ha az felborulna vagy nagyon megdőlne működés közben. Ha a hálózati kábel sérült, ki kell cseréltetni egy szakszervizben. A cserét csak erre betanított, szakképzett szerelő végezheti. Sose takarja vagy fedje le a készüléket. Ne hagyja, hogy víz kerüljön a készülék belsejébe.

4 Sose öntsön, vagy spricceljen folyadékot a készülékre. Ne használjon gyúlékony tisztítószert a készülék megtisztítására. A gép mozgatása előtt, azt mindig kapcsolja le, majd ürítse ki a víztartályt. A gépnek kb. két perc szükséges a kikapcsoláshoz, ez alatt az idő alatt a fűtő rész is ki tud hűlni. A gép szállítása, vagy takarítása előtt legalább 1 órával mindig kapcsolja le a gépet. A készüléket gyermekek elől elzárt helyen kell tartani és felügyelet nélkül nem szabad működő gépet a közelükben hagyni. Ne engedje, hogy a gyermekek rámásszanak, ráüljenek vagy ráálljanak a berendezésre! Az alábbi körülmények között ne használja a párátlanító berendezést. A készülék részei

5 Beállítások MODE / ÜZEMMÓD kapcsoló: A gomb benyomásával tudja beállítani az alábbi módok egyikét: ALACSONY fokozat (Halk párátlanítás): választása esetén az ennek megfelelő jelzőfény világít. Ha a páratartalom kisebb vagy egyenlő, mint a beállított páratartalom a gép alacsony fokozatú ventilációval működik, fűtőelem kikapcsolva. Ha a páratartalom nagyobb a beállított páratartalomnál, a gép alacsony fokozatú ventilációval működik, fűtőelem bekapcsolva. MAGAS fokozat (TURBO párátlanítás): választása esetén az ennek megfelelő jelzőfény világít. Ha a páratartalom kisebb vagy egyenlő, mint a beállított páratartalom a gép magas fokozatú ventilációval működik, fűtőelem kikapcsolva. Ha a páratartalom nagyobb a beállított páratartalomnál, a gép magas fokozatú ventilációval működik, fűtőelem bekapcsolva. SZÁRÍTÓ: választása esetén az ennek megfelelő jelzőfény világít (7). Bekapcsolása esetén a gép magas fokozatú ventilációval működik, fűtőelemek bekapcsolva. HUMIDITY / PÁRATARTALOM beállítás kapcsoló Nyomja meg a HUMIDITY/PÁRATARTALOM gombot a kívánt páratartalom beállításához: folyamatos párátlanítás, 40%, 50%, 60% vagy 70% A beállított értékhez tartozó fény világít. Ha nem állítunk be páratartalmat, akkor a gép alapbeállításának megfelelően 50 %-os páratartalmat biztosít.

6 TIMER / IDŐZÍTŐ kapcsoló Nyomja meg a TIMER/IDŐZÍTŐ kapcsolót, hogy beállítsa a gép működési idejét. Amint megnyomja a gombot a kijelzőn látni fogja az órák számát amiből választhat (0-24 óra) 4. Ha az időzítő funkció be van állítva a TIMER kijelző világít és a beállított működési idő (óra) 8 másodpercig feltűnik a kijelzőn. Ezután a kijelző ismét a páratartalom %-át jelzi ki. Amint a beállított üzemóra letelt a gép automatikusan kikapcsol. Ha nincs időzítés beállítva, akkor folyamatosan működik a párátlanító. POWER (ON/OFF) / KI/BE kapcsoló Nyomja meg a gombot a párátlanító ki / be kapcsolásához. Bekapcsolt állapotban a jelző fény is világít. 5. HALK PÁRÁTLANÍTÁS visszajelző Csendes funkció kiválasztásakor világít. 6. TURBO PÁRÁTLANÍTÁS visszajelző Turbó funkció kiválasztásakor világít. 7. SZÁRÍTÓ FUNKCIÓ visszajelző Szárító funkció kapcsoló kiválasztásakor világít. 8. PÁRATARTALOM KIJELZŐ Jelzi a helyiség páratartalmát (35~95%RH). Az időzítő funkció kiválasztásakor 8 másodpercig mutatja a beállított működési időt, de ezután visszatér a páratartalom kijelzéséhez. 9. PÁRATARTALOM BEÁLLÍTÁS visszajelző folyamatos párátlanítás, 40%, 50%, 60%, 70% 10. IDŐZÍTŐ visszajelző Nyomja meg a kapcsolót a kívánt működési idő (óra) beállításához. 1 KI/BE KAPCSOLÁS visszajelző A gép működése közben a kijelző világoskéken világít. Az alábbi hibák esetén a kijelző villogni kezd: 1 A gép megdőlt vagy felborult. A gép visszahűti magát (a kikapcsolás után a készülék 2 percig még működteti a ventilátort). VÍZTANK TELE visszajelző A funkcióhoz tartozó kijelző vörösen világít, ha a gép víztartálya megtelt, illetve a tartály nem a megfelelő pozícióban van.

7 Működés Csatlakoztassa a készüléket megfelelő paraméterű elektromos hálózathoz (adatok a készülék hátulján). Nyomja meg a POWER (Ki/Be) kapcsolót a bekapcsoláshoz. A gép folyamatos üzemben kezd el működni. Állítsa be a HUMIDITY / PÁRATARTALOM beállító kapcsolóval a kívánt páratartalom mértékét. Folyamatos párátlanítás, 40%, 50%, 60% vagy 70% 4. Állítsa be a MODE / ÜZEMMÓD kapcsolóval a ventilátor sebességét, MUTE/Halk, TURBO/Turbó sebesség, vagy DRYER/Szárító funkció. 5. Állítsa be a TIMER / Időzítő kapcsoló segítségével a kívánt működési időt (1-24 órát). 6. A gép kikapcsolásához nyomja meg a POWER/ Ki/Be kapcsolót. FONTOS! Kikapcsolás után a gépnek legalább 2 percre van szüksége, hogy teljesen kikapcsoljon, ez alatt az idő alatt a fűtőelem lehűl. A 2 perces kihűlési idő alatt a kijelző folyamatosan villog. Soha ne húzza ki a direkt a hálózatból a párátlanító gépet! Ne működtesse a gépet a levegőszűrő nélkül. Biztonsági okokból a gép 8 óra folyamatos működés után 2 percre lekapcsol, majd újraindul. Ez abban az esetben is igaz, ha az időzítő be van állítva. A 2 perces leállás alatt a ventilátor tovább működik. A gép kikapcsolásához nyomja meg a POWER kapcsolót, a beállított időzítés ki fog törlődni. Ha a víztartály megtelik, a beállított időzítés ki fog törlődni. Ha nincs beállított működési idő (óra), a gép 24 óra folyamatos működés után automatikusan ki fog kapcsolni 4. A szárító funkció használatakor a gépet tartsa legalább 40 cm-re a környezetében lévő tárgyaktól (pl.: a szárítandó ruháktól) és ügyeljen rá, hogy víz ne csöpögjön be a gépbe. Kérjük tartsa be az illusztráción látható távolságokat a gép minden irányában. 5. A gép túlmelegedésének védelme érdekében hővédelemmel van ellátva. Ha a gép túlzottan megdől vagy felborul, automatikusan kikapcsol. A POWER Ki/Be kijelző vörösen világít és a gép három sípoló hangot ad. Ha a készülék újra megfelelő helyzetbe került, kapcsolja vissza.

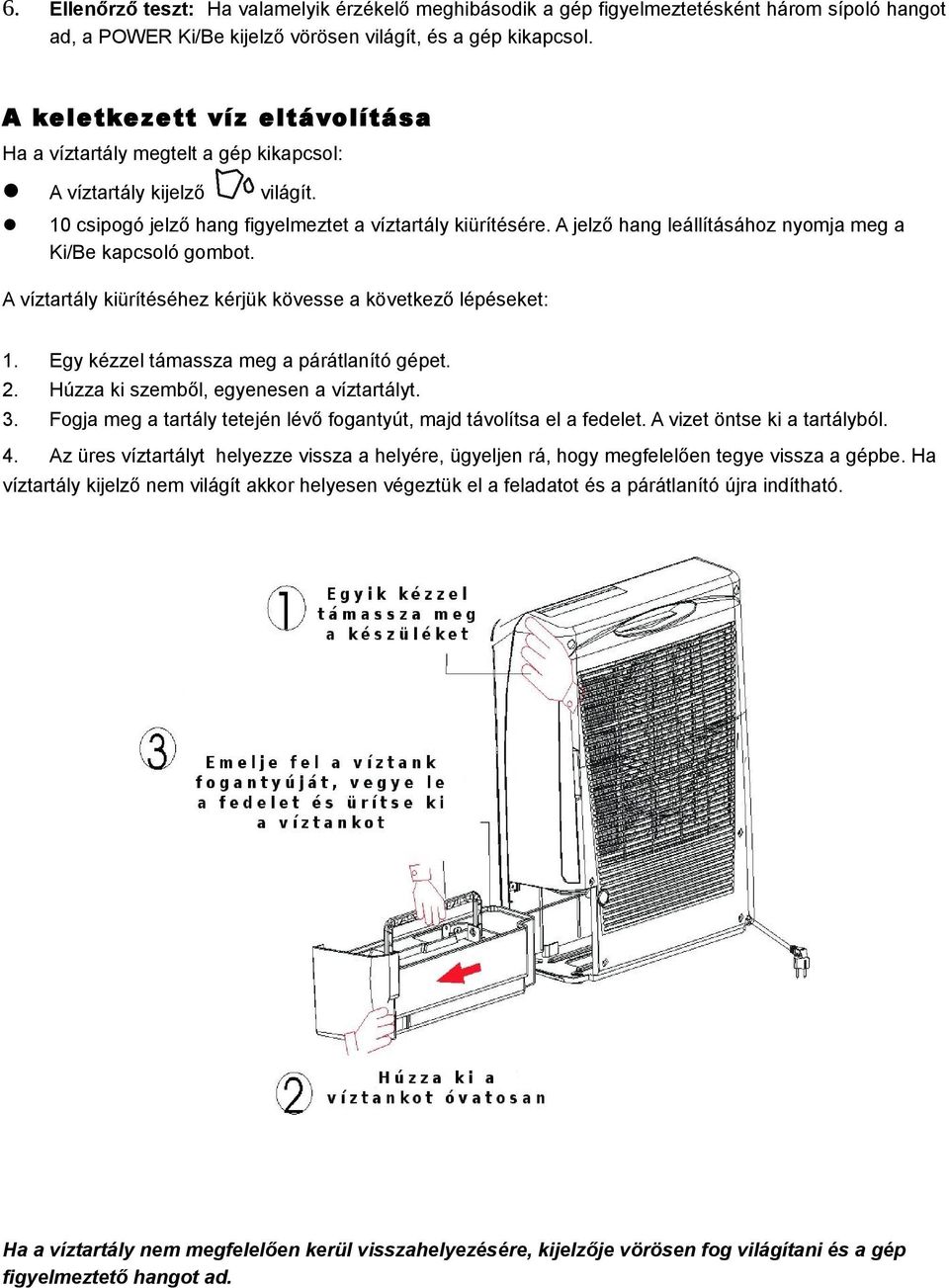

8 6. Ellenőrző teszt: Ha valamelyik érzékelő meghibásodik a gép figyelmeztetésként három sípoló hangot ad, a POWER Ki/Be kijelző vörösen világít, és a gép kikapcsol. A keletkezett víz eltávolítása Ha a víztartály megtelt a gép kikapcsol: A víztartály kijelző 10 csipogó jelző hang figyelmeztet a víztartály kiürítésére. A jelző hang leállításához nyomja meg a Ki/Be kapcsoló gombot. világít. A víztartály kiürítéséhez kérjük kövesse a következő lépéseket: Egy kézzel támassza meg a párátlanító gépet. Húzza ki szemből, egyenesen a víztartályt. Fogja meg a tartály tetején lévő fogantyút, majd távolítsa el a fedelet. A vizet öntse ki a tartályból. 4. Az üres víztartályt helyezze vissza a helyére, ügyeljen rá, hogy megfelelően tegye vissza a gépbe. Ha víztartály kijelző nem világít akkor helyesen végeztük el a feladatot és a párátlanító újra indítható. Ha a víztartály nem megfelelően kerül visszahelyezésére, kijelzője vörösen fog világítani és a gép figyelmeztető hangot ad.

9 FOLYAMATOS VÍZELVEZETÉS Ha a párátlanítót magas páratartalmú helyiségben használjuk, akkor a víztartályt sűrűbben kell üríteni. Ennek elkerülésére a készüléket egyszerűen átalakíthatjuk úgy, hogy folyamatos vízelvezetéssel üzemeljen: Távolítsa el a folyamatos vízelvezetés csövének helyét a burkolatból. A lyuk előre perforált, a gép hátulján a víztanknál található, eltávolítása nem igényel speciális szerszámot. Húzza ki a gumidugót az elvezető cső csonkjából. Csatlakoztasson egy 12 mm belső átmérőjű, a víz elvezetéséhez megfelelő hosszúságú csövet a csonkra. (A cső nem tartozéka a készüléknek) 4. Húzza ki a víztartályt és helyezze a tetején található lyukba a gumidugót. 5. Helyezze vissza a víztartályt a megfelelő helyére. KARBANTARTÁS Mindig áramtalanítsa a gépet legalább egy órával tisztítás vagy bármilyen karbantartás előtt. TISZTÍTÁS Használjon egy puha törlőkendőt a gép tisztításához. Ne használjon tisztítószereket, mivel azok károsíthatják a felületet.

10 A SZŰRŐK TISZTÍTÁSA Húzza ki a levegő szűrőt a gép hátuljából. A porfogó (mosható) szűrő tisztítása Rázza ki, vagy porszívózza ki a szűrőt, ha az nagyon poros, majd meleg vízben mossa át. Ügyeljen rá, hogy a szűrőt teljesen száraz legyen visszahelyezéskor. Ne szárítsa közvetlen napfényen. Az aktív szénszűrő tisztítása A szénszűrő nem mosható. Élettartama függ a környezeti feltételektől, ahol a gépet használják, Erősen szennyezett, poros, füstös, stb. körülmények között hamarabb elhasználódik. A szűrőt 6 hónaponként érdemes ellenőrizni és kicserélni, ha szükséges. TÁROLÁS Ha hosszabb ideig nem használja a készüléket, kérjük: Kapcsolja ki a gépet, áramtalanítsa és tisztítsa meg a hálózati kábelt. Ürítse ki és törölje szárazra a víztartályt. Takarja le a gépet és közvetlen napfénytől megvédve tárolja. HIBAELHÁRÍTÁS PROBLÉMA LEHETSÉGES MEGOLDÁS A gép nem párátlanít Párátlanítás hatékonysága nem megfelelő Rendellenes motor hang Folyik a gépből a víz A gép egyáltalán nem működik A gép kikapcsolása után a ventilátor még mindig működik Rosszul csatlakozik a hálózatba Víztartály tele van, vagy nincs megfelelően visszahelyezve a helyére A gép nem vízszintesen áll a talajon Túl poros légszűrő A ventilátor megakadt, idegen tárgy került bele. Túl alacsony páratartalom a helyiségben Túl sok ajtó és ablak van nyitva A helyiségben más gépek növelik a páratartalmat Ellenőrizze és tisztítsa meg a levegőszűrőt A gép megfelelően és vízszintes pozícióban áll a talajon? A gép megbillent. Ellenőrizze, hogy a víztartályt nem tömítette-e el valamilyen idegen tárgy A gép lekapcsolása után még kb. 2 percig működik a ventilátor, hogy lehűtse a motort. EZ A JELENSÉG NEM MEGHIBÁSODÁS!! Kérjük azonnal kapcsolja ki a gépet a POWER Ki/Be kapcsoló megnyomásával, ha rendellenes zajokat, kellemetlen szagot, vagy más, a nem a megfelelő működésnek megfelelő jelenséget észlel a gép működése közben.
