1 ZEUS Maior Manual de instrucciones y advertencias Návod k použití a upozornění Manual de instruções e advertências Használati utasítás figyelmeztetek Podręcznik obsługi wraz z instrukcjami Manual de instrucţiuni s i recomandări Talimat ve uyarılar kitapçığı

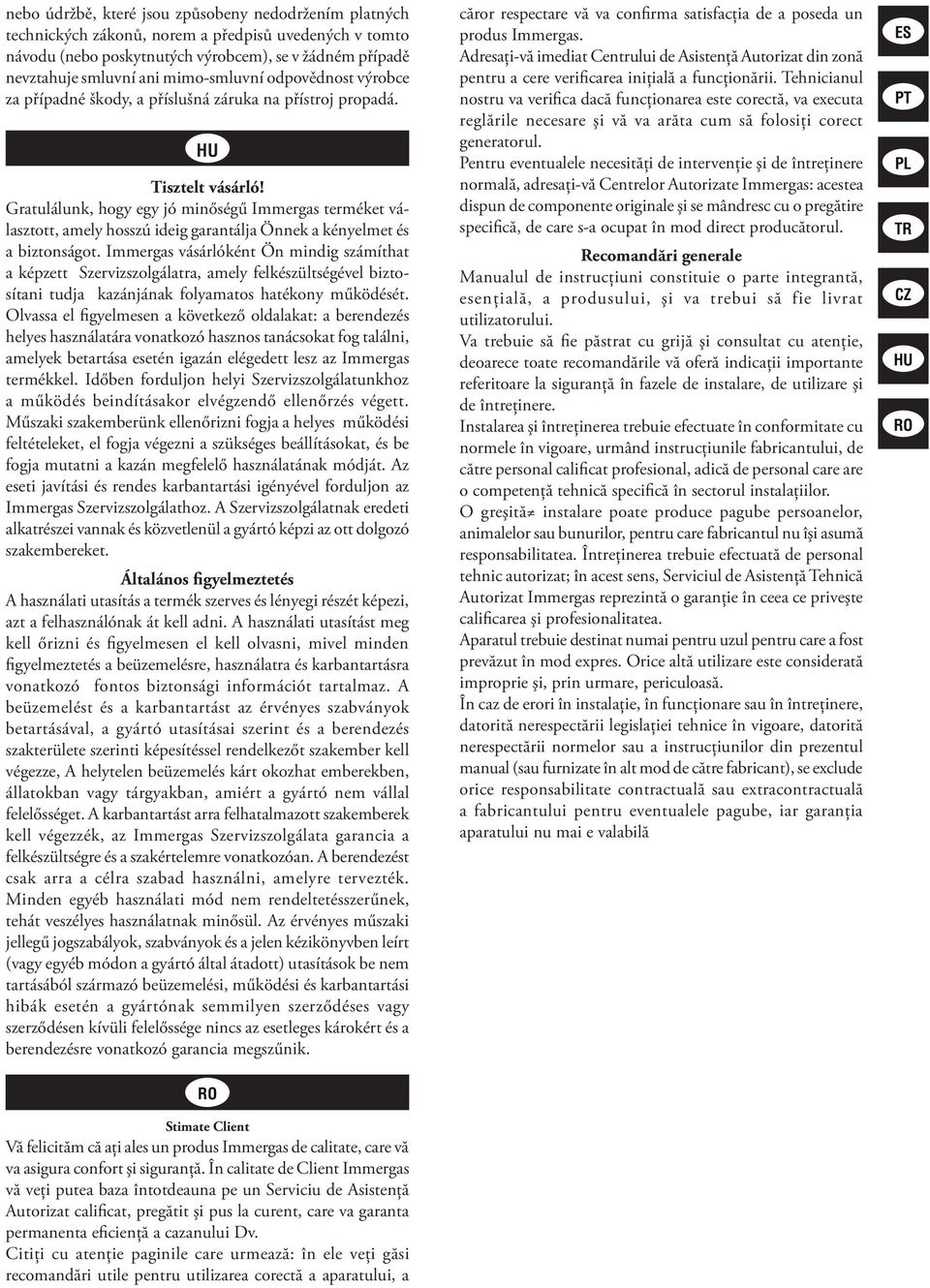

2 nebo údržbě, které jsou způsobeny nedodržením platných technických zákonů, norem a předpisů uvedených v tomto návodu (nebo poskytnutých výrobcem), se v žádném případě nevztahuje smluvní ani mimo-smluvní odpovědnost výrobce za případné škody, a příslušná záruka na přístroj propadá. Tisztelt vásárló! Gratulálunk, hogy egy jó minőségű Immergas terméket választott, amely hosszú ideig garantálja Önnek a kényelmet a biztonságot. Immergas vásárlóként Ön mindig számíthat a képzett Szervizszolgálatra, amely felkzültségével biztosítani tudja kazánjának folyamatos hatékony működét. Olvassa el figyelmesen a következő oldalakat: a berendez helyes használatára vonatkozó hasznos tanácsokat fog találni, amelyek betartása esetén igazán elégedett lesz az Immergas termékkel. Időben forduljon helyi Szervizszolgálatunkhoz a működ beindításakor elvégzendő ellenőrz végett. Műszaki szakemberünk ellenőrizni fogja a helyes működi feltételeket, el fogja végezni a szükséges beállításokat, be fogja mutatni a kazán megfelelő használatának módját. Az eseti javítási rendes karbantartási igényével forduljon az Immergas Szervizszolgálathoz. A Szervizszolgálatnak eredeti alkatrzei vannak közvetlenül a gyártó képzi az ott dolgozó szakembereket. Általános figyelmeztet A használati utasítás a termék szerves lényegi rzét képezi, azt a felhasználónak át kell adni. A használati utasítást meg kell őrizni figyelmesen el kell olvasni, mivel minden figyelmeztet a beüzemelre, használatra karbantartásra vonatkozó fontos biztonsági információt tartalmaz. A beüzemelt a karbantartást az érvényes szabványok betartásával, a gyártó utasításai szerint a berendez szakterülete szerinti képesítsel rendelkezőt szakember kell végezze, A helytelen beüzemel kárt okozhat emberekben, állatokban vagy tárgyakban, amiért a gyártó nem vállal felelősséget. A karbantartást arra felhatalmazott szakemberek kell végezzék, az Immergas Szervizszolgálata garancia a felkzültségre a szakértelemre vonatkozóan. A berendezt csak arra a célra szabad használni, amelyre tervezték. Minden egyéb használati mód nem rendeltetszerűnek, tehát veszélyes használatnak minősül. Az érvényes műszaki jellegű jogszabályok, szabványok a jelen kézikönyvben leírt (vagy egyéb módon a gyártó által átadott) utasítások be nem tartásából származó beüzemeli, működi karbantartási hibák esetén a gyártónak semmilyen szerződes vagy szerződen kívüli felelőssége nincs az esetleges károkért a berendezre vonatkozó garancia megszűnik. căror respectare vă va confirma satisfacţia de a poseda un produs Immergas. Adresaţi-vă imediat Centrului de Asistenţă Autorizat din zonă pentru a cere verificarea iniţială a funcţionării. Tehnicianul nostru va verifica dacă funcţionarea este corectă, va executa reglările necesare s i vă va arăta cum să folosiţi corect generatorul. Pentru eventualele necesităţi de intervenţie s i de întreţinere normală, adresaţi-vă Centrelor Autorizate Immergas: acestea dispun de componente originale s i se mândresc cu o pregătire specifică, de care s-a ocupat în mod direct producătorul. Recomandări generale Manualul de instrucţiuni constituie o parte integrantă, esenţială, a produsului, s i va trebui să fie livrat utilizatorului. Va trebuie să fie păstrat cu grijă s i consultat cu atenţie, deoarece toate recomandările vă oferă indicaţii importante referitoare la siguranţă în fazele de instalare, de utilizare s i de întreţinere. Instalarea s i întreţinerea trebuie efectuate în conformitate cu normele în vigoare, urmând instrucţiunile fabricantului, de către personal calificat profesional, adică de personal care are o competenţă tehnică specifică în sectorul instalaţiilor. O gres ită instalare poate produce pagube persoanelor, animalelor sau bunurilor, pentru care fabricantul nu îs i asumă responsabilitatea. Întreţinerea trebuie efectuată de personal tehnic autorizat; în acest sens, Serviciul de Asistenţă Tehnică Autorizat Immergas reprezintă o garanţie în ceea ce prives te calificarea s i profesionalitatea. Aparatul trebuie destinat numai pentru uzul pentru care a fost prevăzut în mod expres. Orice altă utilizare este considerată improprie s i, prin urmare, periculoasă. În caz de erori în instalaţie, în funcţionare sau în întreţinere, datorită nerespectării legislaţiei tehnice în vigoare, datorită nerespectării normelor sau a instrucţiunilor din prezentul manual (sau furnizate în alt mod de către fabricant), se exclude orice responsabilitate contractuală sau extracontractuală a fabricantului pentru eventualele pagube, iar garanţia aparatului nu mai e valabilă Stimate Client Vă felicităm că aţi ales un produs Immergas de calitate, care vă va asigura confort s i siguranţă. În calitate de Client Immergas vă veţi putea baza întotdeauna pe un Serviciu de Asistenţă Autorizat calificat, pregătit s i pus la curent, care va garanta permanenta eficienţă a cazanului Dv. Citiţi cu atenţie paginile care urmează: în ele veţi găsi recomandări utile pentru utilizarea corectă a aparatului, a

3 MAGYARSZÁG A KAZÁN BEÜZEMELÉSE Beüzemelsel kapcsolatos figyelmeztetek. Az Immergas berendezeket csak képzett engedéllyel rendelkező víz- gázszerelő végezheti. A beüzemelt a szabványok, az érvényes törvények előírásai szerint a helyi műszaki szabványok betartásával szakszerűen kell végezni. A berendez beüzemele előtt meg kell győződni annak épségéről, amennyiben ez nem biztos, azonnal a szállítóhoz kell fordulni. A csomagolóanyagokat (kapcsok, szögek, műanyag zacskók, expandált polisztirol, stb.) gyermekektől távol kell tartani, mert veszélyforrást jelentenek. Amennyiben a berendezt beépítik, vagy bútorok között szerelik fel, a normál karbantartáshoz szükséges helyet biztosítani kell, javasoljuk, hogy a kazán köpeny a bútorfal között egy 2-3 cm-es távolságot tartsunk. A berendez közelében semmilyen gyúlékony anyag (papír, rongy, műanyag, polisztirol, stb.) nem lehet. Rendellenesség, hiba, hibás működ esetén a berendezt azonnal ki kell kapcsolni, szakembert kell hívni (például az Immergas Szervizszolgálatot, amely eredeti alkatrzekkel rendelkezik). Tehát tartózkodjunk mindenféle beavatkozástól nem próbáljuk a kzüléket megjavítani. A fentiek be nem tartása személyes felelősséget von maga után, a garancia megszűnik. Beüzemeli szabályok: ezeket a kazánokat kizárólag fali felszerelre háztartási hasonló felhasználású használati melegvíz előállítására tervezték. A fal sima, kiemelkedektől bemélyedektől mentes kell legyen, hogy a hátsó hozzáfért biztosítsa. A kazánokat egyáltalán nem alapon vagy padlón álló kazánnak tervezték (lásd az ábrát). IGEN NEM Figyelem: a kazán fali felszerele a berendez stabil hatékony alátámasztását kell, hogy biztosítsa. A kazánnal együtt szállított tiplik csak akkor biztosítják a kellő alátámasztást, ha helyesen (szakszerűen) szerelik fel őket tömör, vagy féltömör falra. Fúrt téglákból vagy blokkokból, korlátozott statikai jellemzőkkel rendelkező falelemekből, illetve bármilyen, a fentitől eltérő falazóanyagból épített falak esetén az alátámasztó rendszert előzetes statikai vizsgálatnak kell alávetni. Ezek a kazánok víznek a légköri nyomáson érvényes forráspontnál alacsonyabb hőmérsékletre történő melegítét szolgálják. Szolgáltatásuknak teljesítményüknek megfelelő fűtőberendezre, vagy hálózati melegvíz rendszerre kell a kazánokat csatlakoztatni. Olyan környezetben kell a kazánokat felszerelni, ahol a hőmérséklet nem csökken 0 C alá. A kazánokat nem szabad kitenni káros légköri hatásoknak. Főbb méretek. Magasság (mm) Szélesség (mm) Mélység (mm) GAS Csatlakozások BERENDEZÉS HASZNÁLATI MELEGVÍZ G R M U E 1/2 3/4 3/4 1/2 1/2 Jelmagyarázat: G - Gáz betáplálás R - Berendez visszairány M - Berendez oda irány RC - Visszaforgatás (választható) U - Használati melegvíz kimenet E - Használati víz bemenet V - Elektromos beköt 107

4 108 Bekötek. Gázbekötek (II 2H3+ kategóriájú berendez). A kazánok metán gázzal (G20), LPG gázzal (G25.1) gázzal működnek. A gázcső a kazán _ G-s csatlakozójával azonos, vagy annál nagyobb méretű kell, hogy legyen. A gázbeköt végrehajtása előtt alaposan meg kell tisztítani a gázbevezető csöveket, el kell távolítani a kazán megfelelő működét esetlegesen veszélyeztető szennyeződeket. Ezen felül ellenőrizni kell, hogy az üzemanyagként használandó gáz a kazán kialakításának megfelelő típusú-e (lásd a kazánra helyezett adattáblát). Ha a gáz más fajta, a kazánon a másik fajtának megfelelő átalakításokat végre kell hajtani (lásd a berendez átalakítása gáztípus változtatás esetén). Fontos, hogy ellenőrizzük a hálózati (metán, LPG vagy G25.1) gáz nyomását, mivel, ha nem elégséges a gáznyomás, ez a kazán teljesítményét befolyásolhatja a felhasználó számára kedvezőtlen következményekkel járhat. Ellenőrizzük, hogy a gázcsap beköte helyesen történjen, kövessük az ábrán mutatott műveleti sorrendet. A gáz tápcső az érvényes szabványoknak megfelelően méretezett kell legyen, hogy biztosítsa az égőfej megfelelő gázellátását a kazán maximális teljesítménye esetén is, hogy biztosítsa a berendez szolgáltatásait (műszaki adatok). A csatlakoztatás módja a szabványok szerinti kell legyen. Gázminőség. A berendezt szennyeződtől mentes gázra tervezték, ellenkező esetben a berendez előtt be kell építeni a megfelelő szűrőket, hogy az üzemanyag tisztaságát biztosítsuk. Tárolótartály (LPG tárból történő üzemanyag ellátás esetén). - Előfordulhat, hogy az új LPG tartály iners gáz (nitrogént) maradványát tartalmazzák, amely a berendez számára biztosított keveréket hígítják így működi rendellenességhez vezethet. - Az LPG keverék összetétele miatt tárolás közben a keverék összetevőinek rétegeződe figyelhető meg. Ez a berendez számára biztosított keverék hőteljesítményének változását okozhatja a berendez szolgáltatásainak egyidejű változtatásával. Jelmagyarázat: 1 - Gázcsap 2 - Kettős kúpos gyűrű Ø Anyáscsavar 4 - Gázcső Vízbeköt. A kazán beköteinek végrehajtása előtt alaposan ki kell mosni a berendez minden csövét, el kell távolítani a kazán megfelelő működét esetlegesen veszélyeztető szennyeződeket. A vízbeköteket szerűen, a modellen megjelölt csatlakozásoknál kell végrehajtani. A kazán biztonsági szelepének kivezetét leeresztő tölcsérre kell kapcsolni. Ellenkező esetben, ha a leeresztőszelep működbe lépekor a helyiséget elárasztja a víz, ezért a kazán gyártója nem felel. Figyelem: a hálózati melegvíz generátor élettartamának hatékonyságának biztosításához a mzkőlerakódások kialakulását okozó vízminőség (különösen, példaként nem kizárólagos jelleggel, ha a vízkeménység foka magasabb, mint 25 francia fok), a polifoszfát adagoló javasoljuk használni. Elektromos beköt. A Zeus Maior kazánnak a teljes berendezre vonatkozóan a védettségi foka IPX4D. A berendez elektromos biztonsága csak akkor garantált, ha azt az érvényes biztonsági előírásoknak megfelelően hatékony földberendezre csatlakoztatják. Figyelem: az Immergas S.p.A. nem vállal felelősségét semmilyen személyi vagy anyagi kárért, amely a kazán földbekötének hiányából vagy a vonatkozó szabványok be nem tartásából származik. Ellenőrizzük, hogy az elektromos berendez megfelel a kazán adattábláján szereplő maximális felvett teljesítmény értéknek. A kazánokhoz X típusú, csatlakozóval ellátott speciális adagolókábel tartozik. A tápkábelt 230V Ī 10% / 50Hz hálózatra kell csatlakoztatni az L-N polaritás a földcsatlakozás figyelembe vételével, a hálózaton egypólusú megszakításnak kell lennie, amely legalább 3 mm-es távolságot biztosít az érintkezők. A tápkábel cseréje esetén forduljanak szakemberhez. A tápkábelnek az előírt útvonalat kell követni. Amennyiben a szabályozó táblán a hálózati biztosítékot kell cserélni, 2A-es gyorsbiztosítékot használjunk. A berendeznél a tápfeszültség biztosításához nem használhatunk adaptert, többszörös dugaljt vagy hosszabbítót. Megjegyz: ha a csatlakoztatásnál nem tartják be az L-N pólust, a kazán nem érzékeli a lángot a gyújtás leblokkol. Ha nem tartják be az L-N pólusokat a nulla póluson átmenetileg 30 V fölötti maradványfeszültség van, a kazán működhet (de csak ideiglenesen). Megfelelő műszerekkel mérjük meg a feszültséget ne elégedjünk meg a fázisceruza használatával. Ha az elektromos táphálózat fázis-fázis 230 V típusú, azért, hogy biztosítani lehessen ugyanazon biztonsági feltételeket, amelyek a fázis-nulla hálózat esetén fennállnak, az igény szerint szállítható fázis-fázis adapter kitet fel kell szerelni a kazánban. A rzegység beszerele céljából forduljanak az Immergas Szervizközponthoz. Szobatermosztát elektromos beköt On/Off. Az esetleges On/Off szobatermosztátot, illetve programkapcsolós termosztátot a 34-es 35-ös sorkapocsra kell bekötni a P1 áthidalás megszüntetével. Ennek elektromos szigetele kizárólag II osztályú lehet (EN szabvány), lásd a 125. oldal beköti rajzát. Az esetleges szobatermosztát csatlakoztatása a beköt után hálózati feszültségen működik minimum 0,8 A-es áramerősségre képes kell legyen az átkapcsolásra. Figyelem: ellenőrizzük, hogy a szobatermosztát érintkezője tiszta típusú legyen, vagyis a hálózati feszültségtől független legyen, ellenkező esetben a szabályozó elektromos kártyát károsítaná. A kazán csövezetét nem szabad az elektromos-, vagy telefon-berendez földcsatlakozójaként használni. A kazán elektromos beköte előtt győződjünk meg róla, hogy ilyen csatlakoztatás nem létezik.

5 A légelszívás kivezeteinek beszerele. Az Immergas a kazántól függetlenül többféle megoldást szállít az elszívás a kimeneteinek beszerelre, ezek nélkül a kazán nem működhet. Figyelem: A kazánt a szabványban előírt módon kizárólag eredeti Immergas elszívó berendezsel sel lehet felszerelni. A füstelvezető rendszert a megfelelő azonosító megkülönböztető jelről lehet felismerni, amin az alábbi felirat található: kondenzációs kazánhoz nem alkalmazható. A füstelvezető csövek nem érhetnek hozzá nem lehetnek gyúlékony anyagok közelében, nem haladhatnak át gyúlékony anyagú építményeken vagy falakon. Figyelem: - C1 kettős kivezetű beszerelnél, a kivezeteket egy 50 cm-es négyzetes kerület mentén kell beszerelni, - C3 beszerelnél, a kivezeteket egy 50 cm-es négyzetes kerület mentén kell beszerelni a nyílások két szintje közötti távolság 50 cm alatti kell legyen, - C5 beszerelnél a két kivezett nem lehet az épület két szemközti falára szerelni. Ellenállási ekvivalens hossz tényezők.a minden alkotóelemének egy kísérleti próbák során mért ellenállási tényezője van, amelyet az alábbi táblázat mutat be. Az egyedi alkotóelem ellenállási tényezője független attól a kazántípustól, amelyre szerelik nagysága adimenzionális. Kialakítása az áthaladó folyadék hőmérsékletétől függ, tehát változik attól függően, hogy légelszívásra vagy re használják. Minden egyes alkotóelemnek van egy bizonyos azonos átmérőjű csőhossznak megfelelő ellenállása, ez az ekvivalens hossz, amit a megfelelő ellenállási tényezők közötti arányból lehet számítani. Minden kazán próbákkal mérhető maximális ellenállási tényezője 100. A maximálisan megengedett ellenállási tényező minden kivezető egység kit fajtához a maximálisan megengedett csőhossz ellenállásának megfelelő. A fenti információk együtt lehetővé teszik, hogy kiszámítsuk a legkülönbözőbb i megoldások megvalósíthatóságát. Kettős ajkú tömítek elhelyeze. Az ajkas tömítek könyök- hosszabbító elemeken történő megfelelő elhelyezéhez az ábrán megjelölt szereli irányt be kell tartani. A számítást az alábbi táblázat segítségével lehet elvégezni: MEMBRÁN Megjegyz: a membránokat a kazánnal együtt sorozatban szállítják. Membrán installáció. A kazán helyes működéhez a hermetikus kamra kijáratúhoz az elszívó leeresztő vezeték előtt egy membránt kell felszerelni (lásd az ábrát). A megfelelő membrán kiválasztása a vezeték típusa annak maximális kiterjede szerint történik. 109

6 Ellenállási faktorok ekvivalens hosszértékek táblázata. VEZETÉK TÍPUSA Ellenállási tényező (R) Długość równoważna w metrach przewodu koncentrycznego Ø 60/100 Długość równoważna w metrach przewodu koncentrycznego Ø 80/125 Długość ekwiwalentna rury w m Ø 80 Koncentrikus cső Ø 60/100 1 m Koncentrikus 90 -os profil Ø 60/100 Koncentrikus 45 -os profil Ø 60/100 Teljes koncentrikus horizontális elszívófüstelvezető végelem Ø 60/100 16, ,5 46 m 1 m 2,8 m 1,3 m 3,5 m 1 m 2,8 m 2,8 m 7,6 m 7,1 m 5,5 m 9,1 m 7,0 m7,1 m 5,5 m 20 m 15 Koncentrikus horizontális elszívó-füstelvezető végelem Ø 60/ m 1,9 m 5,3 m 14 m 10,6 Koncentrikus cső Ø 80/125 1 m Koncentrikus 90 -os profil Ø 80/125 Koncentrikus 45 -os profil Ø 80/125 Teljes koncentrikus függőleges elszívófüstelvezető végelem Ø 80/ ,5 6 m 0,4 m 1,0 m 0,5 m 1,3 m 0,4 m 1,0 m 2,6 m 2,0 m 3,3 m 2,5 m 2,6 m 2,0 m 14,3 33 m 2,0 m 5,5 m 11 Koncentrikus vertikális elszívó-füstelvezető végelem Ø 80/125 26,5 m 1,6 m 4,4 m 11,5 m 8,8 110

7 Ellenállási faktorok ekvivalens hosszértékek táblázata. VEZETÉK TÍPUSA Ellenállási tényező (R) Długość równoważna w metrach przewodu koncentrycznego Ø 60/100 Długość równoważna w metrach przewodu koncentrycznego Ø 80/125 Długość ekwiwalentna rury w m Ø 80 Teljes koncentrikus horizontális elszívófüstelvezető végelem Ø 80/ m 2,3 m 6,5 m 16,9 m 13 Koncentrikus horizontális elszívó-füstelvezető végelem Ø 80/125 Koncentrikus Ø 60/100 Ø 80/125 közötti adapter kondenzgyűjtővel m 2,0 m 5,6 m 0,8 m 2,2 m 14,8 m 11,3 m 5,6 m 4,3 Koncentrikus Ø 60/100 Ø 80/125 közötti 2 m 0,1 m 0,3 m 0,8 m 0,6 1 m Ø 80 cső (szigetelsel vagy szigetel nélkül) 2,3 m 0,1 m 0,4 m 1,0 3 m 0,2 m 0,5 m 1,0 1 m Ø 80 elszívó végződ (szigetelsel vagy szigetel nélkül) 5 m 0,3 m 0,8 m 2,2 Elszívó végződ Ø 80 Füstelvezető végzõd Ø ,5 90 Ø 80 profil 5 6,5 45 Ø 80 profil 3 4 m 0,2 m 0,5 m 0,1 m 0,4 m 0,3 m 0,8 m 0,4 m 1,1 m 0,2 m 0,5 m 0,2 m 0,6 m 1,3 m 0,8 m 2,2 m 2,1 m 1,3 m 1,3 Ø80 párhuzamos kettős elem Ø 60/100 Ø 80/80 között 8,8 m 0,5 m 1,5 m 3,8 m 2,9 Koncentrikus függőleges elszívó-füstelvezető végelem Ø 60/100 41,7 m 2,5 m 7 m 18 m

8 Zeus 21 Maior membránok táblázata. MEMBRÁN Ø 44 Kiterjed vezeték m-ben Ø 60/100 vízszintes 0-tól 0,5-ig Zeus 24 Maior membránok táblázata. MEMBRÁN Ø 44 Kiterjed vezeték m-ben Ø 60/100 vízszintes 0-tól 0,5-ig Ø 47 NINCS 0,5-től 1,5-ig 1,5 fölött Ø 47 NINCS 0,5-től 1,5-ig 1,5 fölött MEMBRÁN Kiterjed vezeték m-ben Ø 60/100 vízszintes MEMBRÁN Kiterjed vezeték m-ben Ø 60/100 vízszintes Ø 44 Ø 47 0-tól 3-ig 3-től 4-ig Ø 44 Ø 47 0-tól 3-ig 3-től 4-ig NINCS 4 fölött NINCS 4 fölött MEMBRÁN Ø 44 *Kiterjed vezeték m-ben Ø 80 vízszintes két görbülettel 0-tól 17-ig MEMBRÁN Ø 44 *Kiterjed vezeték m-ben Ø 80 vízszintes két görbülettel 0-tól 17-ig Ø től 24-ig Ø től 24-ig NINCS 24 fölött NINCS 24 fölött MEMBRÁN *Kiterjed vezeték m-ben Ø 80 függőleges görbület nélkül MEMBRÁN *Kiterjed vezeték m-ben Ø 80 függőleges görbület nélkül Ø 44 0-tól 22-ig Ø 44 0-tól 22-ig Ø től 29-ig Ø től 29-ig NINCS 29 fölött NINCS 29 fölött MEMBRÁN Kiterjed vezeték m-ben Ø 80/125 vízszintes MEMBRÁN Kiterjed vezeték m-ben Ø 80/125 vízszintes Ø 44 0-tól 1-ig Ø 44 0-tól 0,5-ig Ø 47 1-től 3-ig Ø 47 0,5-től 3-ig NINCS 3 fölött NINCS 3 fölött MEMBRÁN Kiterjed vezeték m-ben Ø 80/125 függőleges MEMBRÁN Kiterjed vezeték m-ben Ø 80/125 függőleges Ø 44 0-tól 5-ig Ø 44 0-tól 5-ig Ø 47 5-től 8-ig Ø 47 5-től 8-ig NINCS 8 fölött NINCS 8 fölött 112 * Ezek a maximális kiterjedi értékek 1 m-es elvezetőcsővel a fennmaradó rz elszívócsővel értendők.

9 Horizontális elszívó-leeresztő kit Ø 60/100. Kit összeszerele: a peremes profilt (2) helyezzük a kazán legbensőbb nyílására, helyezzük közéjük a tömítt (1) a kitben található csavarokkal zárjuk le. A csővéget (3) a külsős (sima) oldalával (3) helyezzük a profil belsős oldalába (2) (ajakos tömít) egzen ütközig, ellenőrizzük, hogy a megfelelő belső külső alátétet felhelyeztük-e, így érhető el a kitet alkotó elemek vízállósága csatlakoztatása. C12 Alkalmazás oldalsó kimenettel: ha csak a horizontális elszívó-leeresztő kitet használjuk, a megfelelő csőhosszabbítók nélkül, baloldali kimenettel lehetővé teszi egy 722 mm vastag falon való áthaladást, jobboldali kimenettel egy 488 mm-esen. C12 A Kit rzei: 1 db - Tömít (1) 1 db os koncentrikus profil (2) 1 db - Koncentrikus elszívó/ el - ezetőcső Ø 60/100 m (3) 1 db - Belső rozetta (4) 1 db - Külső rozetta (5) Csövek, csőhosszabbítók koncentrikus Ø60/100 könyökelemek csatlakoztatása. Amennyiben esetlegesen a elemeihez csatlakoztató hosszabbítókat kívánnak alkalmazni, az alábbiak szerint járjunk el: A koncentrikus csövet a külsős (sima) oldalával helyezzük a korábban felszerelt profil belsős oldalába (ajakos tömít) egzen ütközig, így érhető el a kitet alkotó elemek vízállósága csatlakoztatása. A horizontális Ø 60/100 elszívó-leeresztő kitet hátulsó, jobboldali, baloldali frontális csatlakoztatással is lehet alkalmazni. Alkalmazás hátsó kimenettel. A 970 mm-es cső hossza lehetővé teszi a maximum 673 mm-es vastagság egy rzén való áthaladást. Általában a kimenetet le kell rövidíteni. A méret meghatározásához az alábbi értékeket kell összeadni: A rz vastagsága + belső kiállás + külső kiállás. A minimálisan szükséges kiemelkedeket az ábra mutatja. Csőhosszabbító vízszintes kithez A Ø 60/100 vízszintes elszívó-leeresztő kitet maximum 3000 mm-es horizontális méretig meg lehet hosszabbítani, beleértve a rácsos végelemet, de a kazán kimenetnél található koncentrikus profilt kivéve. Ez az összeállítás a 100-as ellenállási tényezőnek felel meg. Ezekben az esetekben kérni kell a megfelelő csőhosszabbítókat. C12 Csatlakoztatás 1 db csőhosszabbítóval. A kazán függőleges tengelye a külső fal közötti távolság 1855 mm. C12 C12 Csatlakoztatás 2 db csőhosszabbítóval. A kazán függőleges tengelye a külső fal közötti távolság 2805 mm. Horizontális elszívó-leeresztő kit Ø 80/125. Kit összeszerele: a peremes profilt (2) helyezzük a kazán legbensőbb nyílására, helyezzük közéjük a tömítt (1) a kitben található csavarokkal zárjuk le. A (3) adaptert külsős (sima) oldalával illesszük a profil (2) belsős oldalába (ajakos tömít) egzen ütközig. A Ø 80/125 koncentrikus véget (4) a külsős (sima) oldalával helyezzük az adapter belsős oldalába (3) (ajakos tömít) egzen ütközig, ellenőrizzük, hogy a megfelelő belső külső alátétet felhelyeztük-e, így érhető el a kitet alkotó elemek vízállósága csatlakoztatása. 113

10 114 A Kit rzei: 1 db - tömít (1) 1 db - koncentrikus profil Ø 60/100 (2) 1 db - Adapter Ø 60/100 Ø 80/125 (3)-hoz 1 db - koncentrikus végelem elszívás/elvezethez Ø 80/125 (4) 1 db - Belső rozetta (5) 1 db - Külső rozetta (6) C12 Csövek, csőhosszabbítók Ø 80/125 könyökelemek csatlakoztatása. Amennyiben esetlegesen a elemeihez csatlakoztató hosszabbítókat kívánnak alkalmazni, az alábbiak szerint járjunk el: A koncentrikus csövet a külsős (sima) oldalával helyezzük a korábban felszerelt profil belsős oldalába (ajakos tömít) egzen ütközig, így érhető el a kitet alkotó elemek vízállósága csatlakoztatása. Figyelem: amikor a leeresztő végelemet /vagy a koncentrikus csőhosszabbítót le kell rövidíteni, ne feledjük, hogy a belső cső mindig 5 mm-rel kijjebb kell, hogy legyen a külsőnél. Általában a horizontális Ø 80/125 elszívó-leeresztő kitet olyan esetekben alkalmazzák, amikor különösen hosszú kiterjedű hálózatot kell létrehozni, a Ø 80/125 kitet hátulsó, jobboldali, baloldali frontális csatlakoztatással is lehet alkalmazni. Csőhosszabbító vízszintes kithez A Ø 80/125 vízszintes elszívó-leeresztő kitet maximum mm-es horizontális méretig meg lehet hosszabbítani, beleértve a rácsos végelemet, de a kazán kimenetnél található koncentrikus profilt a Ø 60/100 - Ø 80/125 adaptert kivéve. Ez az összeállítás a 100-as ellenállási tényezőnek felel meg. Ezekben az esetekben kérni kell a megfelelő csőhosszabbítókat. C12 Megjegyz: a vezetékek felszerelekor 3 méterenként ékes szakasztörő gyűrűt kell alkalmazni. Külső rács Megjegyz: biztonsági okokból javasoljuk, hogy ne ideiglenesen sem tömjék el a kazán elszívó/leeresztő csővégét. Vertikális alumíniumcserepes Ø 80/125 kit. A kit összeszerele: a koncentrikus peremet (2) helyezzük a kazán legbensőbb nyílására, helyezzük közéjük a tömítt (1) a kitben található csavarokkal zárjuk le. A (3) adaptert külsős (sima) oldalával illesszük a koncentrikus perem (2) belsős oldalába. Az alumíniumcserép beépíte. A cserepeket cseréljük ki az alumínium lemezre (5), alakját úgy formázzuk, hogy az esővizet elvezesse. A rögzített félhéjas cserepet (7) helyezzük el az alumínium cserépen illesszük be az elszívóleeresztő csövet (6). A Ø 80/125 koncentrikus véget (6) a külsős (sima) oldalával helyezzük az adapter belsős oldalába (3) (ajakos tömít) egzen ütközig, ellenőrizzük, hogy az alátétet felhelyeztük-e, így érhető el a kitet alkotó elemek vízállósága csatlakoztatása. A Kit rzei: 1 db - Tömít (1) 1 db - Belsős perem koncentrikus (2) 1 db - Adapter Ø 60/100 - Ø 80/125 (3) 1 db - Rozetta (4) 1 db - Alumínium cserép (5) 1 db - Koncentrikus elszívó/ elvezetőcső Ø 80/125 (6) 1 db - Rögzített félhéj (7) 1 db - Mobil félhéj (8) C32 Csövek, csőhosszabbítók koncentrikus könyökelemek csatlakoztatása. Amennyiben esetlegesen a elemeihez csatlakoztató hosszabbítókat kívánnak alkalmazni, az alábbiak szerint járjunk el: A koncentrikus csövet a külsős (sima) oldalával helyezzük a korábban felszerelt profil belsős oldalába (ajakos tömít) egzen ütközig, így érhető el a kitet alkotó elemek vízállósága csatlakoztatása. Figyelem: amikor a leeresztő végelemet /vagy a koncentrikus csőhosszabbítót le kell rövidíteni, ne feledjük, hogy a belső cső mindig 5 mm-rel kijjebb kell, hogy legyen a külsőnél. Ez a különleges végelem lehetővé teszi a függőleges irányú t az éghez szükséges levegő beszívását. Megjegyz: a függőleges alumínium cserepes kit Ø 80/125 lehetővé teszi a teraszokon a maximum 45%-os (24 ) dőlszögű tetőkön történő felszerelt, a végső fedél a félhéj közötti távolságot (374 mm) be kell tartani. Az ilyen módon kialakított vertikális kitet a végelemmel együtt számítva maximum mm-ig meg lehet hosszabbítani (lásd az alábbi ábrát). Ez az összeállítás a 100-as ellenállási tényezőnek felel meg. Ezekben az esetekben kérni kell a megfelelő csőhosszabbítókat. A függőleges elvezethez a Ø 60/100 végelemet a kódszámú (külön értékesített) koncentrikus peremmel is lehet használni. A végső fedél a félhéj közötti távolságot (374 mm) mindig be kell tartani (lásd a következő rajzot). Az ilyen módon kialakított vertikális kitet a végelemmel együtt számítva maximum 4700 mm-ig meg lehet hosszabbítani (lásd az alábbi ábrát).

11 MAX. HOSSZÚSÁG mm MAX. HOSSZÚSÁG 4700 mm C32 C82 ELVEZETÉS ELSZÍVÁS A Kit rzei: 1 db - Leeresztő tömít (1) 1 db - Peremszigetelő tömít (2) 1 db - Belsős elszívó perem (3) 1 db - Belsős leeresztő perem (4) 2 db os Ø 80 profil (5) 1 db - Elszívó vég Ø 80 (6) 2 db - Belső rozetta (7) 1 db - Külső rozetta (8) 1 db - Leeresztőcső Ø 80 (9) Ø 80/80 elválasztó kit. A Ø 80/80 elválasztó kit lehetővé teszi, hogy a füstelvezető csöveket a légelszívó csöveket az ábrán látható módon elválasszuk. Az (A) vezetékből távoznak az égtermékek. A (B) vezetékből történik az éghez szükséges levegő beszívása. Mindkét csővezeték bármilyen irányba állítható. Elválasztó kit felszerele Ø 80/80. A peremet (4) helyezzük a kazán legbensőbb nyílására, helyezzük közéjük a tömítt (1) a kitben található csavarokkal zárjuk le. Vegyük le a külső furatban lévő lapos peremet cseréljük ki a (3) peremmel, helyezzük be kazánban bennlévő tömítt (2) a szállítás rzét képező csavarokkal zárjuk le. A (5) profilt külsős (sima) oldalával illesszük a peremek (3 4) belsős oldalába. A (6) elszívó kimenetet külsős (sima) oldalával illesszük a profil (5) belsős oldalába, egzen ütközig ellenőrizzük, hogy a megfelelő belső külső rozettákat már behelyeztük-e. A leeresztő csövet (9) a külsős (sima) oldalával helyezzük a profil belsős oldalába (5) egzen ütközig, ellenőrizzük, hogy a megfelelő belső alátétet felhelyeztük-e, így érhető el a kitet alkotó elemek vízállósága csatlakoztatása. Csövek, csőhosszabbítók könyökelemek csatlakoztatása. Amennyiben esetlegesen a elemeihez csatlakoztató hosszabbítókat kívánnak alkalmazni, az alábbiak szerint járjunk el: A csövet vagy a könyökelemet a külsős (sima) oldalával helyezzük a korábban felszerelt profil belsős oldalába (ajakos tömít) egzen ütközig, így érhető el a kitet alkotó elemek vízállósága csatlakoztatása. 115

12 Helyigények beüzemel: Az alábbi ábrán látható, hogy néhány korlátozó feltétel esetén a Ø 80/80 végső leválasztó kit felszerelének milyen minimális helyigényei vannak. C42 Csőhosszabbítók Ø 80/80 leválasztó kithez. A függőleges irányú egyenes (görbület nélküli) maximális hossz a Ø 80-as elszívó leeresztő csöveknél 41 méter, amelyből 40 m elszívás 1 m elvezet. Ez a hossz 100- as ellenállási tényezőnek felel meg. A teljes hasznos hossz, amelyet a Ø 80-as elszívó leeresztő csövek hosszának összeadásával kapunk, maximum az alábbi táblázatban megadott értéket érheti el. Amennyiben vegyes tartozékokat illetve alkotóelemeket kell használni (pl. a Ø 80/80-as leválasztóról koncentrikus csőre kell áttérni), a maximális kiterjedt az egyes elemekre vonatkozó ellenállási tényező vagy ekvivalens hossza segítségével lehet kiszámolni. Ezen ellenállási tényezők összege nem lehet több, mint 100. Hőmérsékletveszteség a füstcsövekben. A Ø 80-as csövekben a csőfal hatására bekövetkező hűl miatti füstkondenzátumok kialakulásának elkerülére a leeresztő cső hosszát 5 méterben kell korlátozni. Ha ennél nagyobb távolságokat kell áthidalni, Ø 80-as szigetelt csöveket kell alkalmazni (lásd a Ø 80/80-as szigetelt leválasztó kitre vonatkozó fejezetet). Maximális hasznos hossz (a rácsos elszívó véggel a két 90 -os profillal együtt) NEM SZIGETELT SZIGETELT VEZETÉK Elvezet (Méter) (Méter) Elvezet (Méter) (Méter) 1 36,0* 6 29,5* 2 34,5* 7 28,0* 3 33,0* 8 26,5* 4 32,0* 9 25,5* 5 30,5* 10 24,0* * Az elszívó csõvezeték hosszát 2,5 m-rel növelni lehet, ha a leeresztõ profilt nem alkalmazzuk, 2 m-rel lehet növelni, ha az elszívó profilt nem használjuk 4,5 m-rel, ha mindkét profilt kivesszük ,5* 12 21,5* C82 116

13 Megjegyz: a Ø 80 vezetékek felszerelekor 3 méterenként ékes szakasztörő gyűrűt kell alkalmazni. Szigetelt Ø 80/80 leválasztó kit. Kit összeszerele: a peremet (4) helyezzük a kazán legbensőbb nyílására, helyezzük közéjük a tömítt (1) a kitben található csavarokkal zárjuk le. Vegyük le a kazánhoz képest külső furatban lévő lapos peremet cseréljük ki a (3) peremmel, helyezzük be kazánban bennlévő tömítt (2) a szállítás rzét képező csavarokkal zárjuk le. Helyezzük csúsztassuk be a (6) dugót a profil (5) külsős (sima) oldala felől, rögzítsük az (5) profilt külsős (sima) oldalával a perem (3) belsős oldalába. A (10) profilt külsős (sima) oldalával illesszük a perem (4) belsős oldalába. Az elszívó csővéget (7) a külsős (sima) oldalával helyezzük a profil (5) belsős oldalába egzen ütközig, ellenőrizzük, hogy felhelyeztük-e a (8) rozettákat, amelyek a cső a fal helyes csatlakoztatását biztosítják, ezt követően rögzítsük a (7) végelemen a (6) lezáró dugót. A (9) leeresztő csövet külsős (sima) oldalával illesszük a profil (10) belsős oldalába, egzen ütközig ellenőrizzük, hogy a cső a füstcső közötti helyes csatlakoztatást biztosító (8) rozettát előzetesen már behelyeztük-e. C82 hővesztesége a hálózatban túl magas. Az elszívó cső esetén azért kellhet szigetel, mert a bejövő levegő (ha nagyon hideg) a cső külső felületét a környezeti levegő harmat hőmérséklete alá hűtheti. Az alábbi ábrákon különféle szigetelt cső alkalmazásokat találunk. A szigetelt csövek egy Ø 80-as belső egy Ø 125-ös külső koncentrikus csőből állnak, amelyek között álló levegő van. Technikailag nem lehetséges mindkét Ø 80-as könyökelemet szigetelten indítani, mivel a helyigények ezt nem teszik lehetővé. Viszont egy szigetelt könyökelemmel lehet indulni, tehát ki kell választani, hogy ez az elszívó vagy a leeresztő csövön legyen-e. C82 ELSZÍVÁS C52 B = ELVEZETÉS A Kit rzei: 1 db Leeresztő tömít (1) 1 db Perem szigetelő tömít (2) 1 db Belsős elszívó perem (3) 1 db Belsős leeresztő perem (4) 1 db Ø os profil (5) 1 db Csőlezáró dugó (6) 1 db Szigetelt elszívó vég Ø 80 (7) 3 db Rozetták (8) 1 db Szigetelt leeresztőcső Ø 80 (9) 1 db Ø 80/ os koncentrikus profil (10) Csövek, csőhosszabbítók könyökelemek csatlakoztatása. Amennyiben esetlegesen a elemeihez csatlakoztató hosszabbítókat kívánnak alkalmazni, az alábbiak szerint járjunk el: A koncentrikus csövet a külsős (sima) oldalával helyezzük a korábban felszerelt profil belsős oldalába (ajakos tömít) egzen ütközig, így érhető el a kitet alkotó elemek vízállósága csatlakoztatása. A leválasztó végelem kit szigetele Amennyiben a leeresztőcsövekben vagy az elszívó csöveken kívül füstkondenzátum probléma merül fel, az Immergas külön igényre biztosítja a szigetelt elszívó illetve leeresztő csöveket. A szigetelre leeresztő cső esetén akkor lehet szükség, ha a füst 117

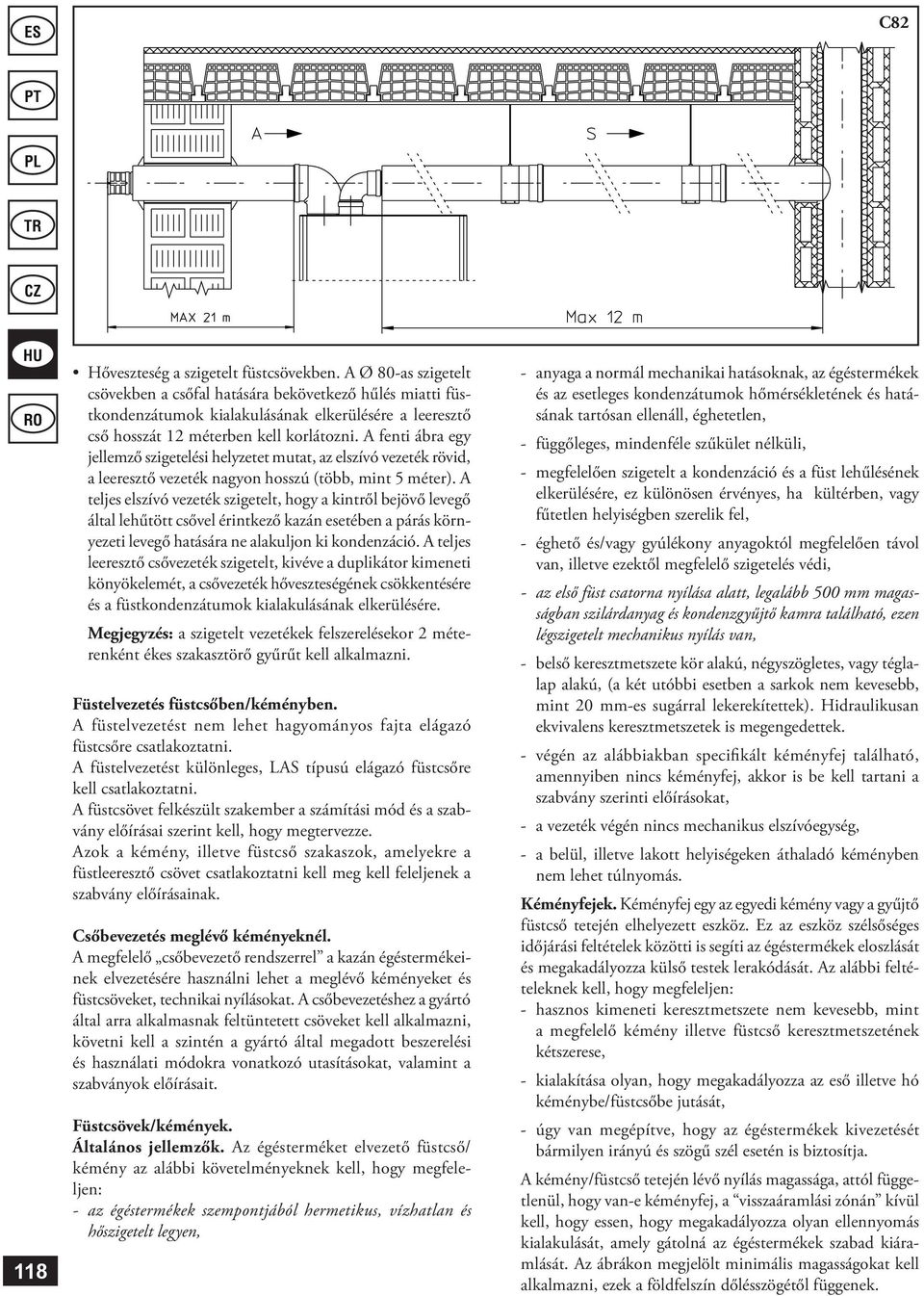

14 C Hőveszteség a szigetelt füstcsövekben. A Ø 80-as szigetelt csövekben a csőfal hatására bekövetkező hűl miatti füstkondenzátumok kialakulásának elkerülére a leeresztő cső hosszát 12 méterben kell korlátozni. A fenti ábra egy jellemző szigeteli helyzetet mutat, az elszívó vezeték rövid, a leeresztő vezeték nagyon hosszú (több, mint 5 méter). A teljes elszívó vezeték szigetelt, hogy a kintről bejövő levegő által lehűtött csővel érintkező kazán esetében a párás környezeti levegő hatására ne alakuljon ki kondenzáció. A teljes leeresztő csővezeték szigetelt, kivéve a duplikátor kimeneti könyökelemét, a csővezeték hőveszteségének csökkentére a füstkondenzátumok kialakulásának elkerülére. Megjegyz: a szigetelt vezetékek felszerelekor 2 méterenként ékes szakasztörő gyűrűt kell alkalmazni. füstcsőben/kéményben. A t nem lehet hagyományos fajta elágazó füstcsőre csatlakoztatni. A t különleges, LAS típusú elágazó füstcsőre kell csatlakoztatni. A füstcsövet felkzült szakember a számítási mód a szabvány előírásai szerint kell, hogy megtervezze. Azok a kémény, illetve füstcső szakaszok, amelyekre a füstleeresztő csövet csatlakoztatni kell meg kell feleljenek a szabvány előírásainak. Csőbevezet meglévő kéményeknél. A megfelelő csőbevezető rendszerrel a kazán égtermékeinek elvezetére használni lehet a meglévő kéményeket füstcsöveket, technikai nyílásokat. A csőbevezethez a gyártó által arra alkalmasnak feltüntetett csöveket kell alkalmazni, követni kell a szintén a gyártó által megadott beszereli használati módokra vonatkozó utasításokat, valamint a szabványok előírásait. Füstcsövek/kémények. Általános jellemzők. Az égterméket elvezető füstcső/ kémény az alábbi követelményeknek kell, hogy megfeleljen: - az égtermékek szempontjából hermetikus, vízhatlan hőszigetelt legyen, - anyaga a normál mechanikai hatásoknak, az égtermékek az esetleges kondenzátumok hőmérsékletének hatásának tartósan ellenáll, éghetetlen, - függőleges, mindenféle szűkület nélküli, - megfelelően szigetelt a kondenzáció a füst lehűlének elkerülére, ez különösen érvényes, ha kültérben, vagy fűtetlen helyiségben szerelik fel, - éghető /vagy gyúlékony anyagoktól megfelelően távol van, illetve ezektől megfelelő szigetel védi, - az első füst csatorna nyílása alatt, legalább 500 mm magasságban szilárdanyag kondenzgyűjtő kamra található, ezen légszigetelt mechanikus nyílás van, - belső keresztmetszete kör alakú, négyszögletes, vagy téglalap alakú, (a két utóbbi esetben a sarkok nem kevesebb, mint 20 mm-es sugárral lekerekítettek). Hidraulikusan ekvivalens keresztmetszetek is megengedettek. - végén az alábbiakban specifikált kéményfej található, amennyiben nincs kéményfej, akkor is be kell tartani a szabvány szerinti előírásokat, - a vezeték végén nincs mechanikus elszívóegység, - a belül, illetve lakott helyiségeken áthaladó kéményben nem lehet túlnyomás. Kéményfejek. Kéményfej egy az egyedi kémény vagy a gyűjtő füstcső tetején elhelyezett eszköz. Ez az eszköz szélsőséges időjárási feltételek közötti is segíti az égtermékek eloszlását megakadályozza külső testek lerakódását. Az alábbi feltételeknek kell, hogy megfeleljen: - hasznos kimeneti keresztmetszete nem kevesebb, mint a megfelelő kémény illetve füstcső keresztmetszetének kétszerese, - kialakítása olyan, hogy megakadályozza az eső illetve hó kéménybe/füstcsőbe jutását, - úgy van megépítve, hogy az égtermékek kivezetét bármilyen irányú szögű szél esetén is biztosítja. A kémény/füstcső tetején lévő nyílás magassága, attól függetlenül, hogy van-e kéményfej, a visszaáramlási zónán kívül kell, hogy essen, hogy megakadályozza olyan ellennyomás kialakulását, amely gátolná az égtermékek szabad kiáramlását. Az ábrákon megjelölt minimális magasságokat kell alkalmazni, ezek a földfelszín dőlszögétől függenek.

15 Szívóvégek elhelyeze. A szívóvégekre vonatkozó előírások: - az épület külső kerületi falain legyenek elhelyezve, - úgy legyenek elhelyezve, hogy a távolságok megfeleljenek az érvényes műszaki szabvány előírásainak. Zárt térben szabadban elhelyezett rásegített huzattal működő berendezek égtermékeinek elvezete. Szabad térben található, négy oldalról zárt helyeken (szellőzőaknák, világítóudvarok, udvarok hasonlók) az érvényes műszaki szabványok feltételeinek betartása esetén megengedett a termzetes vagy rásegített huzattal működős, 4 35 Kw hőteljesítmény közötti gázüzemű berendezek égtermékének közvetlenül a szabadba történő kivezete. A berendez feltölte. A kazán bekötét követően a feltöltő csapon keresztül töltsük fel (lásd a 124. oldalon található ábrát) A feltöltt lassan kell végrehajtani, hogy a vízben lévő buborékok felszabadulhassanak a kazán a fűtőberendez szelelőnyílásán keresztül eltávozzanak. A kazánban a hermetikus kamra oldalánál elhelyezett tágulási tartályon automatikus szelelőnyílás található. Ellenőrizzük, hogy a fedél meg legyen lazítva. Nyissuk ki a radiátorok légtelenítő szelepeit. A radiátorok szelelőnyílását akkor kell elzárni, amikor onnan csak víz távozik. A felöltőcsapot akkor kell elzárni, amikor a kazán nyomásmérője kb. 1,2 bárt jelez. Megjegyz: ezen műveletek közben időnként a kapcsolótáblán található kapcsolóval működtessük a keringetőszivattyút. Az elülső dugót csavarjuk ki, működtessük a motort így légtelenítsük a keringetőszivattyút. A műveletet követően csavarjuk vissza a dugót. A gázüzemű berendez beindítása. A berendez beindítását az alábbi módon végezzük: - nyissuk ki az ablakokat ajtókat, - ne legyen szabad szikra nyílt láng a környezetben, - engedjük ki a csövezetből a levegőt, - a kazánban található elzáró szelep zárt állásánál ellenőrizzük, hogy a gázellátást biztosító hálózat hermetikusan zár-e, 10 percen keresztül figyeljük meg, hogy a gázóra nem halad-e előre. - ellenőrizzük a biztonsági berendez működét a gáz utánpótlás kimaradása esetén, valamint, hogy mennyi idő múlva történik a reakció, - ellenőrizzük a kazán előtt a kazánban található főkapcsoló működét, - ellenőrizzük, hogy az elszívó/elvezető végelem (ha van ilyen) ne legyen eltömődve. Ha a fenti ellenőrző műveletek közül csak egy is negatív eredményt ad, a kazánt nem szabad működbe helyezni. A kazán első általános ellenőrzét engedéllyel rendelkező szakembernek kell végeznie. A kazánra vonatkozó garancia időtartamát az általános ellenőrz napjától kell számítani. A felhasználó az általános beüzemel előtti ellenőrzről szóló igazolást garancialevelet kap. A kazán működbe állítása (bekapcsolás). A törvény által előírt Megfelelőségi Nyilatkozat kiadásához az alábbi műveleteket kell a kazánon végrehajtani: - a kazánban található elzáró szelep zárt, majd nyitott állásánál ellenőrizzük, hogy a gázellátást biztosító hálózat hermetikusan zár-e, ugyanezt tegyük meg kiiktatott (zárt) gázszeleppel is, 10 percen keresztül figyeljük meg, hogy a gázóra nem halad-e előre. - ellenőrizzük, hogy a kazán fűtére használt gáz az a típus-e, amire a kazán be van állítva, - kapcsoljuk be a kazánt ellenőrizzük, hogy a bekapcsolás szabályosan történik-e, - ellenőrizzük, hogy a gázhozam a nyomás értékek a használati utasításban megjelölt értéknek megfelelnek-e (lásd. a 131. oldalon), 119

16 Keringető szivattyú. A Zeus Maior családhoz tartozó kazánokat hárompozíciós elektromos sebességszabályozóval ellátott beépített keringető szivattyúval szállítják. Az első sebességre kapcsolt keringető szivattyúval a kazán nem működik megfelelően. Új berendezeknél (egycsöves modul) a kazán optimális működhez javasoljuk, hogy a keringető szivattyú maximális sebességen dolgozzon. A keringető szivattyú már el van látva kondenzátorral. Zeus 21 Maior rendelkezre álló többletteljesítmény. m H 2 O többlet teljesítmény B A D C Hozam: liter/h A = Rendelkezre álló többlet teljesítmény a harmadik sebességen B = Rendelkezre álló többlet teljesítmény a második sebességen C = Rendelkezre álló többlet teljesítmény a harmadik sebességen (külön igényelhető) beépített áthidalással D = Rendelkezre álló többlet teljesítmény a második sebességen (külön igényelhető) beépített áthidalással Zeus 24 Maior rendelkezre álló többletteljesítmény. m H 2 O többlet teljesítmény B A D C Hozam: liter/h A = Rendelkezre álló többlet teljesítmény a harmadik sebességen B = Rendelkezre álló többlet teljesítmény a második sebességen C = Rendelkezre álló többlet teljesítmény a harmadik sebességen (külön igényelhető) beépített áthidalással D = Rendelkezre álló többlet teljesítmény a második sebességen (külön igényelhető) beépített áthidalással 120 A szivattyú esetleges leblokkolása. Ha hosszabb állás után a keringető szivattyú le van blokkolva, az elülső dugó kicsavarása után egy csavarhúzóval forgassuk meg a motor tengelyét. A keringető sérülének elkerülére a legnagyobb elővigyázatossággal végezzük el a műveletet.

17 Használati víz (HMV) vízmelegítő. A Zeus Maior vízmelegítő feltöltődő típusú, űrtartalma 60 liter. Belsejében inox acél hőcserélő cső található, amely körkörösen van elvezetve lehetővé teszi a melegvíz előállítási idejének jelentős csökkentét. Ezek az INOX acél (AISI 316 L) köpennyel, fenéklappal megépített vízmelegítők hosszú élettartamot biztosítanak. Az összeszerel hegeszt (TIG) konstrukciós elvei a legkisebb rzletekig ki vannak dolgozva, hogy a maximális megbízhatóság biztosítva legyen. Az alsó kémlelő pereme biztosítja a vízmelegítő a hőcserélő cső könnyű ellenőrzét az egyszerű belső tisztítás lehetőségét. A perem fedelén található a hálózati víz csatlakozásai (hidegvíz bemenet melegvíz kimenet), valamint a magnézium anód ajtódugó, amely a szállítás rzét képezi védi a vízmelegítő belsejét a korróziós jelenségektől. Megjegyz: évente meghatalmazott szakemberrel (például az Immergas által felhatalmazott Szakszervizzel) ellenőriztessük a vízmelegítő magnézium anód hatékonyságát. A vízmelegítő a hálózati hidegvíz visszaforgatásához szükséges csatlakozással van ellátva. Külön igényelhető kit. Használati melegvíz tágulási tartály kit (külön rendelhető). Amennyiben a bemeneti nyomás több, mint 3 bar, vagy nyomáscsökkentők illetve visszacsapó szelepek vannak fölszerelve a használati vízhálózatra, a vízmelegítő fölső rzében kialakuló levegőpárna telítődik, a tartályban található víz melegedt követő tágulása ahhoz vezethet, hogy a biztonsági szelep ereszteni fog. Ebben az esetben elég egy megfelelő méretű tágulási tartály a használati melegvízhez. Vízvisszaforgató kit (külön igényelhető). A kazán vízmelegítője a vízvisszaforgató kit alkalmazásához megfelelően van kialakítva. Az Immergas egy szerelvény csatlakozó kzletet a vízmelegítő a hálózati víz berendez csatlakoztatásához. A felszereli sablonon is be van jelölve a vízvisszaforgató kit csatlakoztatásának a helye. Elzárócsap kit (külön igényelhető). A kazán úgy van kialakítva, hogy a csatlakozó egység előre- visszairányú csövein a berendezt leválasztó csapokat el lehet helyezni. Ez a kit karbantartáskor nagyon hasznos, mert lehetővé teszi külön a kazán ürítét, anélkül, hogy a teljes berendezből le kellene ereszteni a vizet. Polifoszfát adagoló kit (külön igényelhető). A polifoszfát adagoló meggátolja a mzlerakódások kialakulását, az idők folyamán biztosítja a hőcserél eredeti feltételeit a hálózati melegvíz előállítást. A kazán a polifoszfát adagoló kit alkalmazásához megfelelően van kialakítva. Áthidaló kit (külön igényelhető). Amennyiben a fűtőberendezen zónaszelepeket helyeznek el, illetve, ha a keringő víz hozama nem megfelelő, az Immergas külön igényre áthidaló kitet szállít, amit a kazán előre vissza irányú csatlakozóira kell fölszerelni. Ilyen feltételek esetén a kazánban a vízhozam megfelelő szintje mindig biztosított. Az előző ábra tartalmazza a többlet teljesítmény vízhozam görbét. A fentiek szerinti kitet kompletten az összeszerelre használatra vonatkozó utasításokat tartalmazó dokumentációval szállítják. 121

18 A Zeus Maior kazán alkotóelemei. Jelmagyarázat: 1 - Felvevő aknák (levegő A) (füst F) 2 - Ventilátor biztonsági presszosztát 3 - NTC fűti határérték szabályozó érzékelő 4 - Primer hőcserélőa 5 - Égkamra 6 - Égőfej 7 - Keringető szivattyú 8 - Gázszelep 9 - Motoros háromutas szelep 10 - Ventilátor biztonsági átfolyásmérő 11 - A berendez felöltőcsapja 12 - Hermetikus kamra 13 - Levegő leeresztő szelep 14 - Füstcső 15 - Tágulási tartály 16 - Őrláng 17 - NTC hálózati víz érzékelő 18 - Túlhevül ellen védő biztonsági termosztát 19 - Inox 316 L inox vízmelegítővel 20-8 baros hálózati víz biztonsági szelep 21 - Vízmelegítő leeresztő csap 22 - Ventilátor hez 23 - Nyomásvizsgálat pozitív jel 24 - Nyomásvizsgálat negatív jel 25-3 baros berendez biztonsági szelep 26 - A berendez leeresztő csapja 122

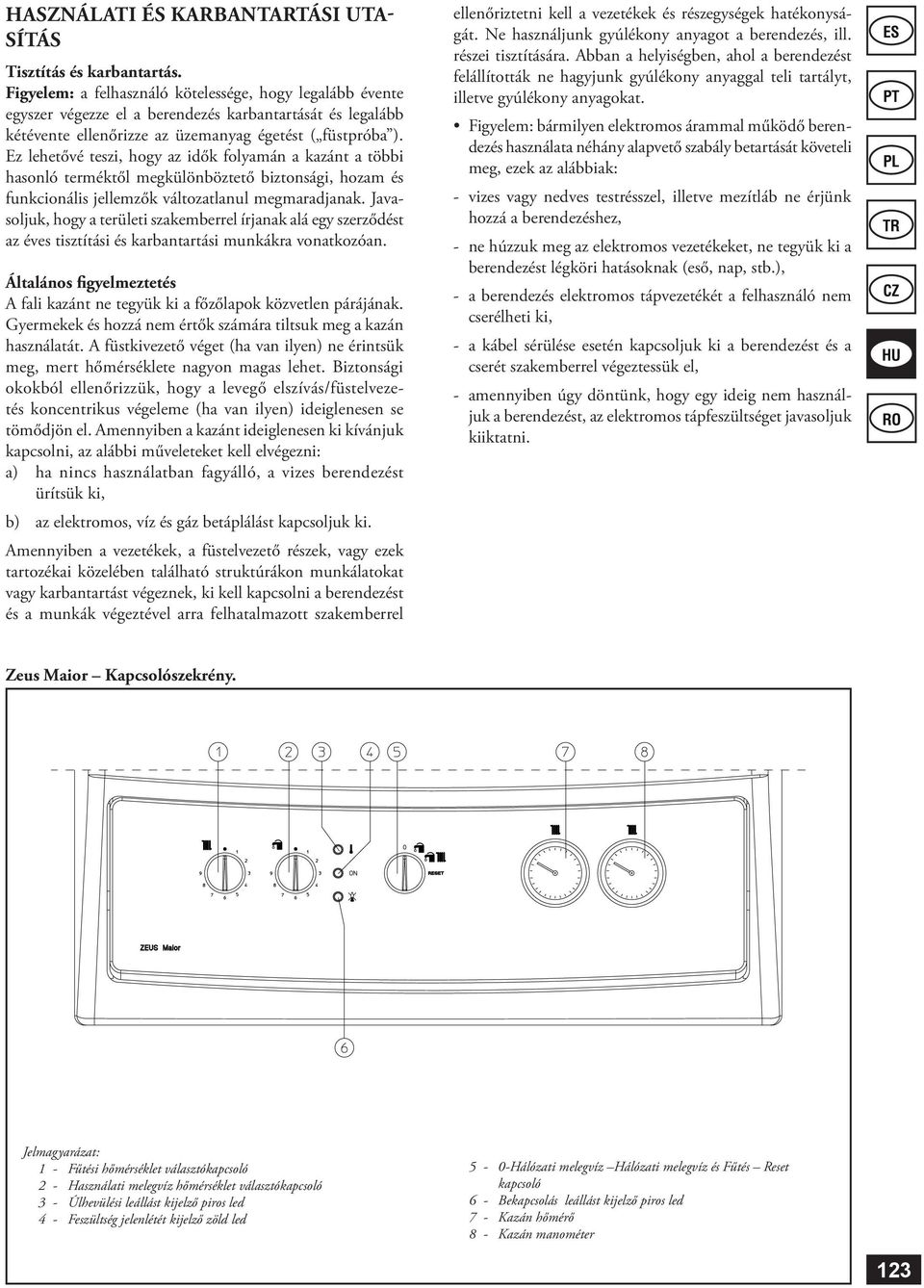

19 HASZNÁLATI ÉS KARBANTARTÁSI UTA- SÍTÁS Tisztítás karbantartás. Figyelem: a felhasználó kötelessége, hogy legalább évente egyszer végezze el a berendez karbantartását legalább kétévente ellenőrizze az üzemanyag égett ( füstpróba ). Ez lehetővé teszi, hogy az idők folyamán a kazánt a többi hasonló terméktől megkülönböztető biztonsági, hozam funkcionális jellemzők változatlanul megmaradjanak. Javasoljuk, hogy a területi szakemberrel írjanak alá egy szerződt az éves tisztítási karbantartási munkákra vonatkozóan. Általános figyelmeztet A fali kazánt ne tegyük ki a főzőlapok közvetlen párájának. Gyermekek hozzá nem értők számára tiltsuk meg a kazán használatát. A füstkivezető véget (ha van ilyen) ne érintsük meg, mert hőmérséklete nagyon magas lehet. Biztonsági okokból ellenőrizzük, hogy a levegő elszívás/ koncentrikus végeleme (ha van ilyen) ideiglenesen se tömődjön el. Amennyiben a kazánt ideiglenesen ki kívánjuk kapcsolni, az alábbi műveleteket kell elvégezni: a) ha nincs használatban fagyálló, a vizes berendezt ürítsük ki, b) az elektromos, víz gáz betáplálást kapcsoljuk ki. Amennyiben a vezetékek, a füstelvezető rzek, vagy ezek tartozékai közelében található struktúrákon munkálatokat vagy karbantartást végeznek, ki kell kapcsolni a berendezt a munkák végeztével arra felhatalmazott szakemberrel ellenőriztetni kell a vezetékek rzegységek hatékonyságát. Ne használjunk gyúlékony anyagot a berendez, ill. rzei tisztítására. Abban a helyiségben, ahol a berendezt felállították ne hagyjunk gyúlékony anyaggal teli tartályt, illetve gyúlékony anyagokat. Figyelem: bármilyen elektromos árammal működő berendez használata néhány alapvető szabály betartását követeli meg, ezek az alábbiak: - vizes vagy nedves testrszel, illetve mezítláb ne érjünk hozzá a berendezhez, - ne húzzuk meg az elektromos vezetékeket, ne tegyük ki a berendezt légköri hatásoknak (eső, nap, stb.), - a berendez elektromos tápvezetékét a felhasználó nem cserélheti ki, - a kábel sérüle esetén kapcsoljuk ki a berendezt a cserét szakemberrel végeztessük el, - amennyiben úgy döntünk, hogy egy ideig nem használjuk a berendezt, az elektromos tápfeszültséget javasoljuk kiiktatni. Zeus Maior Kapcsolószekrény. Jelmagyarázat: 1 - Fűti hőmérséklet választókapcsoló 2 - Használati melegvíz hőmérséklet választókapcsoló 3 - Úlhevüli leállást kijelző piros led 4 - Feszültség jelenlétét kijelző zöld led 5-0-Hálózati melegvíz Hálózati melegvíz Fűt Reset kapcsoló 6 - Bekapcsolás leállást kijelző piros led 7 - Kazán hőmérő 8 - Kazán manométer 123

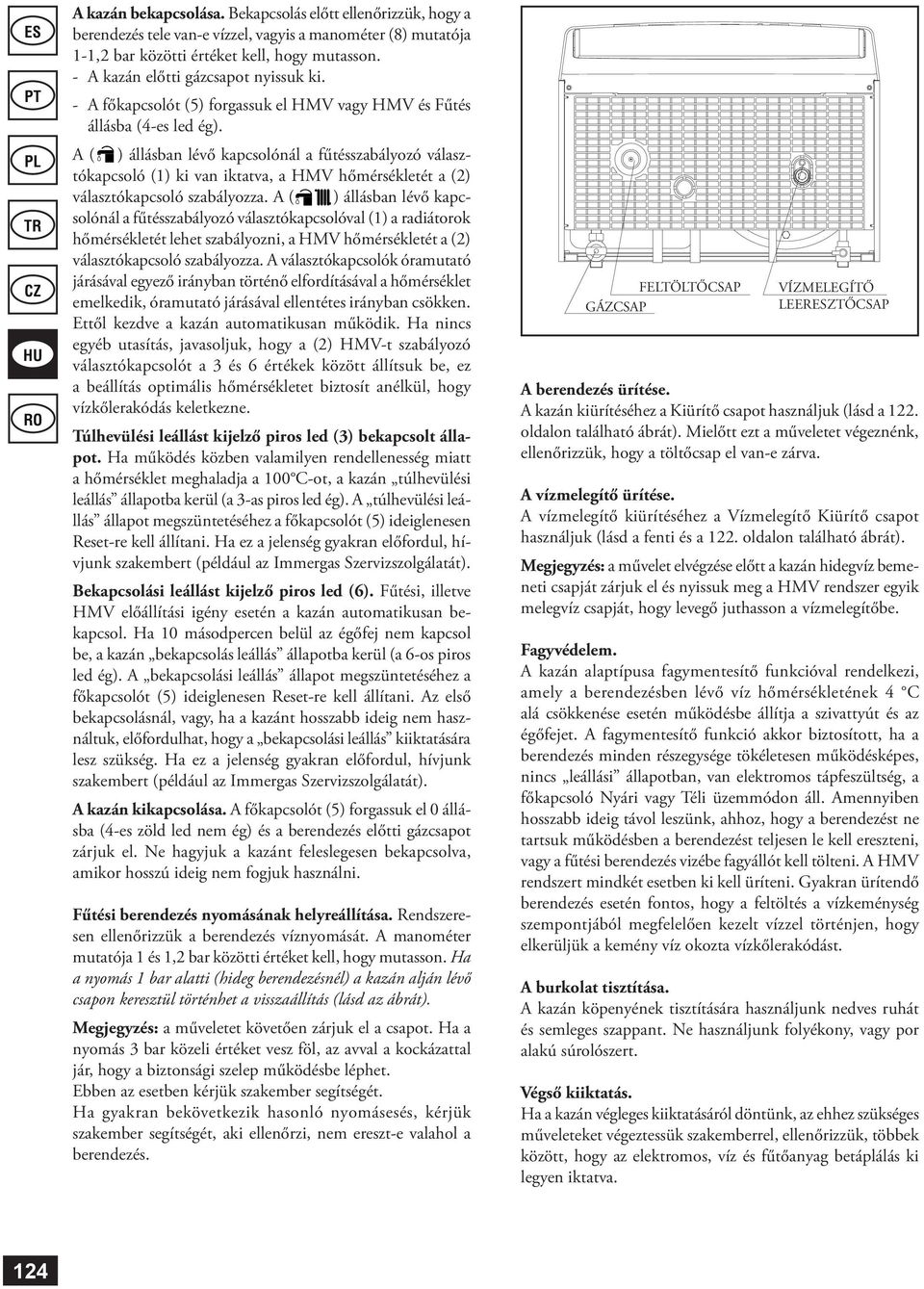

20 A kazán bekapcsolása. Bekapcsolás előtt ellenőrizzük, hogy a berendez tele van-e vízzel, vagyis a manométer (8) mutatója 1-1,2 bar közötti értéket kell, hogy mutasson. - A kazán előtti gázcsapot nyissuk ki. - A főkapcsolót (5) forgassuk el HMV vagy HMV Fűt állásba (4-es led ég). A ( ) állásban lévő kapcsolónál a fűtszabályozó választókapcsoló (1) ki van iktatva, a HMV hőmérsékletét a (2) választókapcsoló szabályozza. A ( ) állásban lévő kapcsolónál a fűtszabályozó választókapcsolóval (1) a radiátorok hőmérsékletét lehet szabályozni, a HMV hőmérsékletét a (2) választókapcsoló szabályozza. A választókapcsolók óramutató járásával egyező irányban történő elfordításával a hőmérséklet emelkedik, óramutató járásával ellentétes irányban csökken. Ettől kezdve a kazán automatikusan működik. Ha nincs egyéb utasítás, javasoljuk, hogy a (2) HMV-t szabályozó választókapcsolót a 3 6 értékek között állítsuk be, ez a beállítás optimális hőmérsékletet biztosít anélkül, hogy vízkőlerakódás keletkezne. Túlhevüli leállást kijelző piros led (3) bekapcsolt állapot. Ha működ közben valamilyen rendellenesség miatt a hőmérséklet meghaladja a 100 C-ot, a kazán túlhevüli leállás állapotba kerül (a 3-as piros led ég). A túlhevüli leállás állapot megszüntetéhez a főkapcsolót (5) ideiglenesen Reset-re kell állítani. Ha ez a jelenség gyakran előfordul, hívjunk szakembert (például az Immergas Szervizszolgálatát). Bekapcsolási leállást kijelző piros led (6). Fűti, illetve HMV előállítási igény esetén a kazán automatikusan bekapcsol. Ha 10 másodpercen belül az égőfej nem kapcsol be, a kazán bekapcsolás leállás állapotba kerül (a 6-os piros led ég). A bekapcsolási leállás állapot megszüntetéhez a főkapcsolót (5) ideiglenesen Reset-re kell állítani. Az első bekapcsolásnál, vagy, ha a kazánt hosszabb ideig nem használtuk, előfordulhat, hogy a bekapcsolási leállás kiiktatására lesz szükség. Ha ez a jelenség gyakran előfordul, hívjunk szakembert (például az Immergas Szervizszolgálatát). A kazán kikapcsolása. A főkapcsolót (5) forgassuk el 0 állásba (4-es zöld led nem ég) a berendez előtti gázcsapot zárjuk el. Ne hagyjuk a kazánt feleslegesen bekapcsolva, amikor hosszú ideig nem fogjuk használni. Fűti berendez nyomásának helyreállítása. Rendszeresen ellenőrizzük a berendez víznyomását. A manométer mutatója 1 1,2 bar közötti értéket kell, hogy mutasson. Ha a nyomás 1 bar alatti (hideg berendeznél) a kazán alján lévő csapon keresztül történhet a visszaállítás (lásd az ábrát). Megjegyz: a műveletet követően zárjuk el a csapot. Ha a nyomás 3 bar közeli értéket vesz föl, az avval a kockázattal jár, hogy a biztonsági szelep működbe léphet. Ebben az esetben kérjük szakember segítségét. Ha gyakran bekövetkezik hasonló nyomáses, kérjük szakember segítségét, aki ellenőrzi, nem ereszt-e valahol a berendez. FELTÖLTŐCSAP GÁZCSAP VÍZMELEGÍTŐ LEERZTŐCSAP A berendez üríte. A kazán kiürítéhez a Kiürítő csapot használjuk (lásd a 122. oldalon található ábrát). Mielőtt ezt a műveletet végeznénk, ellenőrizzük, hogy a töltőcsap el van-e zárva. A vízmelegítő üríte. A vízmelegítő kiürítéhez a Vízmelegítő Kiürítő csapot használjuk (lásd a fenti a 122. oldalon található ábrát). Megjegyz: a művelet elvégze előtt a kazán hidegvíz bemeneti csapját zárjuk el nyissuk meg a HMV rendszer egyik melegvíz csapját, hogy levegő juthasson a vízmelegítőbe. Fagyvédelem. A kazán alaptípusa fagymentesítő funkcióval rendelkezi, amely a berendezben lévő víz hőmérsékletének 4 C alá csökkene esetén működbe állítja a szivattyút az égőfejet. A fagymentesítő funkció akkor biztosított, ha a berendez minden rzegysége tökéletesen működképes, nincs leállási állapotban, van elektromos tápfeszültség, a főkapcsoló Nyári vagy Téli üzemmódon áll. Amennyiben hosszabb ideig távol leszünk, ahhoz, hogy a berendezt ne tartsuk működben a berendezt teljesen le kell ereszteni, vagy a fűti berendez vizébe fagyállót kell tölteni. A HMV rendszert mindkét esetben ki kell üríteni. Gyakran ürítendő berendez esetén fontos, hogy a feltölt a vízkeménység szempontjából megfelelően kezelt vízzel történjen, hogy elkerüljük a kemény víz okozta vízkőlerakódást. A burkolat tisztítása. A kazán köpenyének tisztítására használjunk nedves ruhát semleges szappant. Ne használjunk folyékony, vagy por alakú súrolószert. Végső kiiktatás. Ha a kazán végleges kiiktatásáról döntünk, az ehhez szükséges műveleteket végeztessük szakemberrel, ellenőrizzük, többek között, hogy az elektromos, víz fűtőanyag betáplálás ki legyen iktatva. 124
