1 BME GTK Ipari menedzsment és Vállalkozásgazdasági Tanszék Menedzser program Logisztika alapjai 7. Logisztikai rendszerek informatikája dr. Tóth Lajos egyetemi docens

2 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája A logisztikai rendszerek alapvető feladataik ellátásá- hoz (a különböző erőforrások megfelelő helyen, idő- ben, mennyiségben és minőségben való biztosításá- hoz), a rendszerben részes és külső elemektől egyaránt információkat vesznek fel, továbbítanak és feldol- goznak.

3 A szabályzóköri elrendezés lényege, hogy a folya- matok kimeneteit álladóan ellenőrzik és a várt érté- kekkel összehasonlítják. Alapjel Szabályozó szerv Beavatkozó jel Ellenőrző jel szabályozott folyamat bemenet kimenet zavar dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rend szerek informatikája

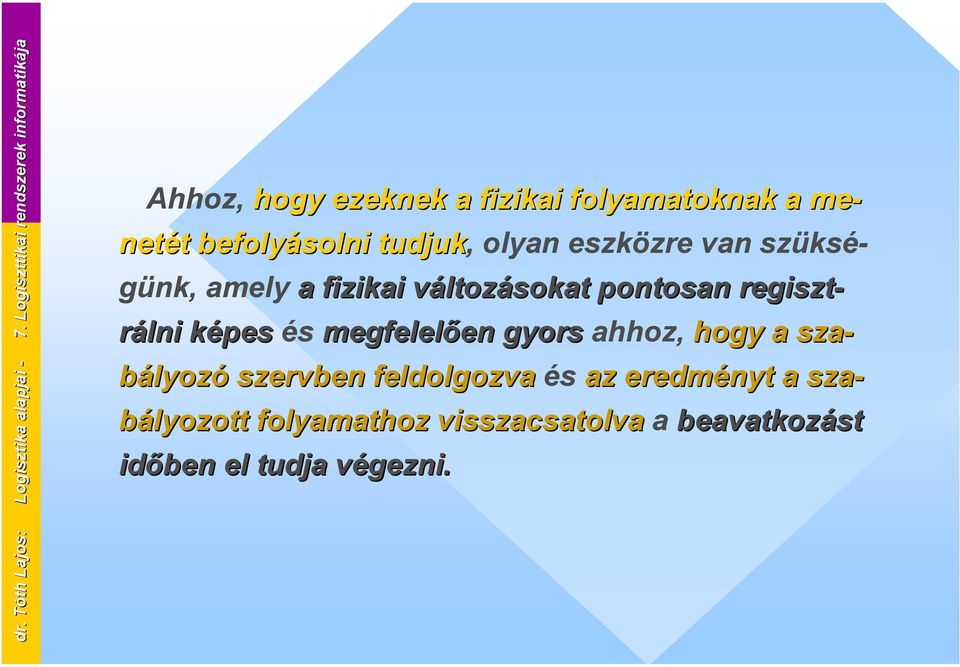

4 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Ahhoz, hogy ezeknek a fizikai folyamatoknak a me- netét befolyásolni tudjuk, olyan eszközre van szükségünk, amely a fizikai változásokat pontosan regiszt- rálni képes és megfelelően gyors ahhoz, hogy a sza- bályozó szervben feldolgozva és az eredményt a sza- bályozott folyamathoz visszacsatolva a beavatkozást időben el tudja végezni.

5 Ez az eszköz eszköz" az információ. Információ áramlás megrendelések gyártás tervezés piaci igények beszerzés elosztás S Z Á L L Í T Ó K G Y Á R T Ó V Á S Á R L Ó K Anyag és energia áramlás dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája

6 A logisztikai rendszerekben az információ áramlásnak az anyag áramláshoz való térbeli és időbeli viszo- nya lehet: az anyag áramlással megegyező irányú és az anyag áramlással ellentétes irányú. dr. Tóth Lajos: Logisztika alapjai. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája szerek informatikája

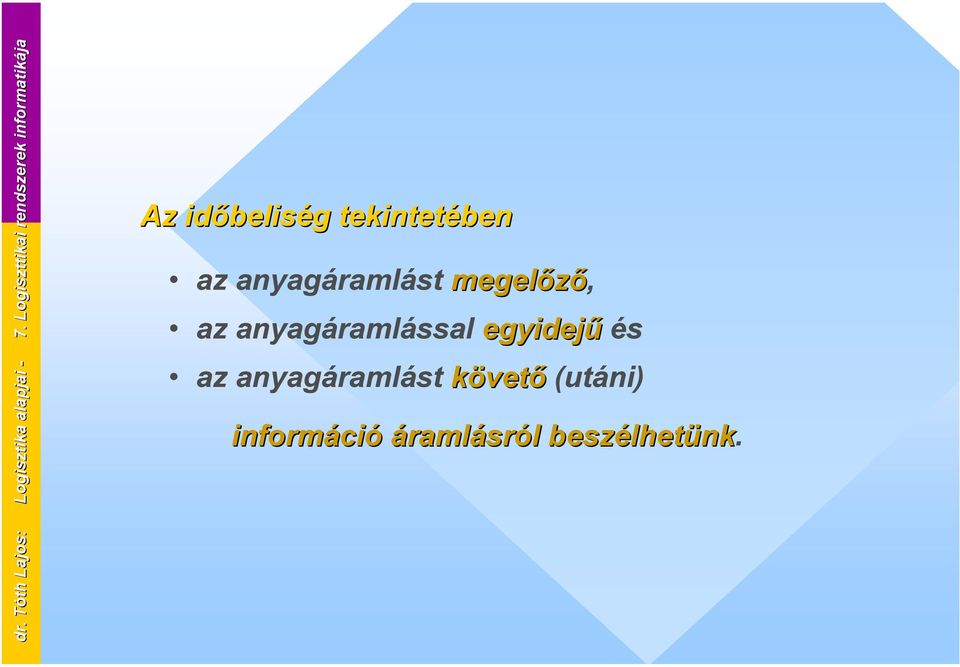

7 Az időbeliség tekintetében Az időbeliség tekintetében az anyagáramlást megelőző, az anyagáramlással egyidejű és az anyagáramlást követő (utáni) információ áramlásról beszélhetünk. dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája rendszerek informatikája

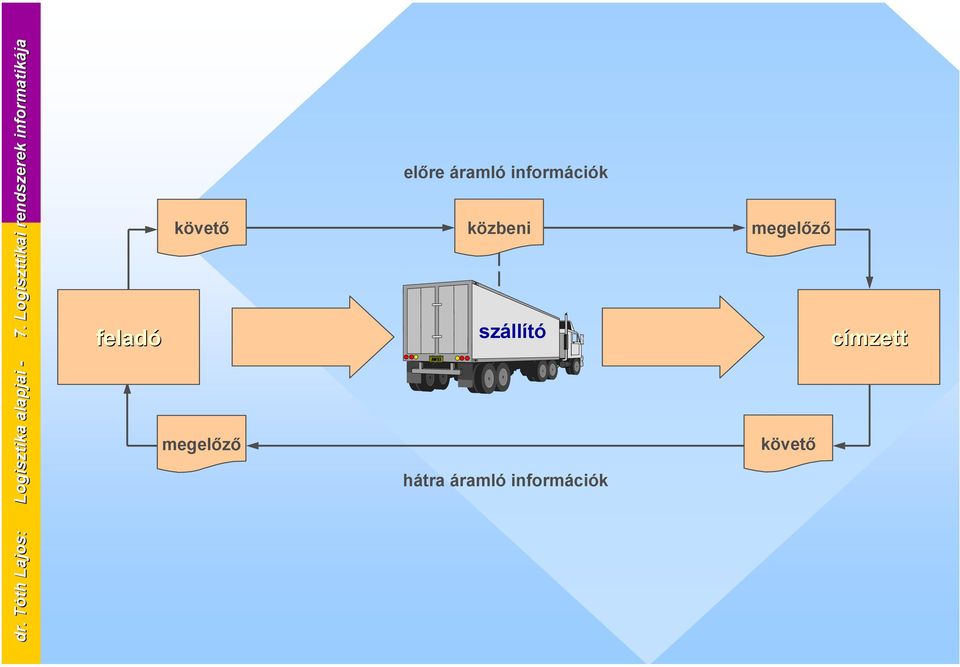

8 követő feladó megelőző előre áramló információk közbeni szállító hátra áramló információk megelőző követő címzett dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rend dszerek informatikája

9 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Nagy kiterjedésű rendszerek irányításának kulcskér- dése, hogy a vezetési információk megfelelő időben és minőségben a feldolgozás helyén rendelkezésre álljanak. Ezt biztosítják a különféle kommunikációs rendsze- rek.

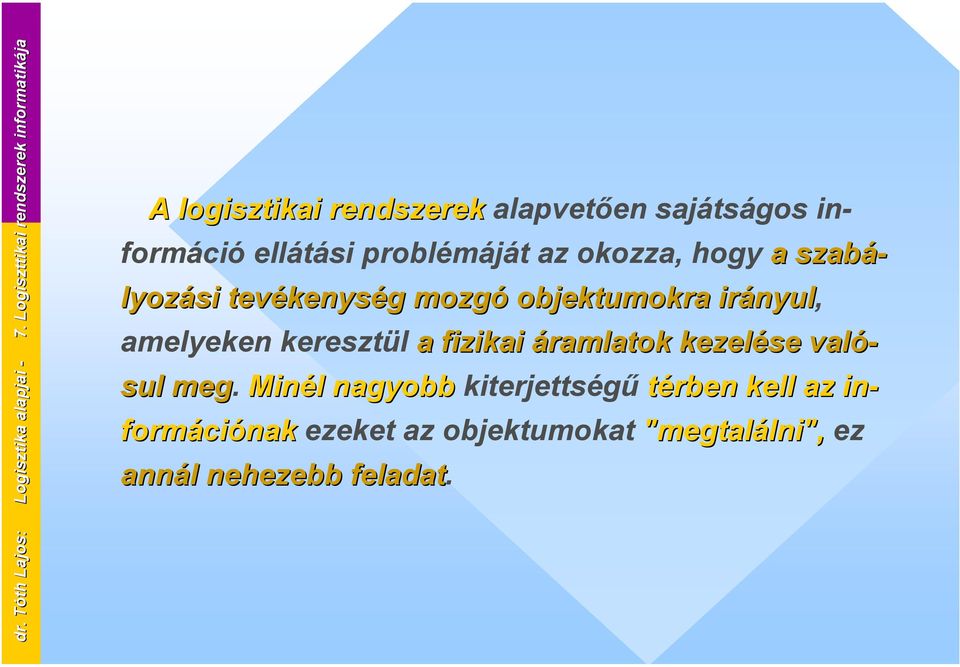

10 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája A logisztikai rendszerek alapvetően sajátságos információ ellátási problémáját az okozza, hogy a szabá- lyozási tevékenység mozgó objektumokra irányul, amelyeken keresztül a fizikai áramlatok kezelése való- sul meg. Minél nagyobb kiterjettségű térben kell az in- formációnak ezeket az objektumokat "megtalálni", ez annál nehezebb feladat.

11 A kommunikációs rendszereket alapvetően két cso- portra lehet osztani: hálózatokra és szolgáltatásokra. dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája rendszerek informatikája

12 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Hálózatoknak nevezzük együttesen azokat a rend- szereket, amelyek a kommunikációs partnereket egy- mással fizikailag összekötik. Ilyenek a vezetékek, köz- pontok, adatátviteli és kapcsológépek, vagyis a kom- munikációs rendszerek hardver elemei.

13 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Szolgáltatásnak nevezzük a hálózatokon megvalósuló speciális információcseréhez szükséges proto- kollok, kódolási rendszerek, szabványok együttesét, amelyek lehetővé teszik a partnerek számára a kivá- lasztott módú adatáramlást. Ezek a telekommuniká- ciós rendszer szoftver elemeinek tekinthetők.

14 atikája A kommunikációs hálózatok felosztása dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek inform Beszéd átviteli hálózatok Vezetékes hálózatok Adatátviteli hálózatok - telefon hálózat - telex hálózat - vonalkapcsolt - csomagkapcsolt Nyilvános hálózatok Földi hálózatok Kommunikációs hálózatok - analóg rádiótelefon (NMT) - digitális rádiótelefon (GSM) -DECT - E-Netz (PCN) Mobil hálózatok Nem nyilvános hálózatok Satellit hálózatok - geostacionárius rendszerek (Inmarsat) - földközeli rendszerek (Iridium, Globalstar)

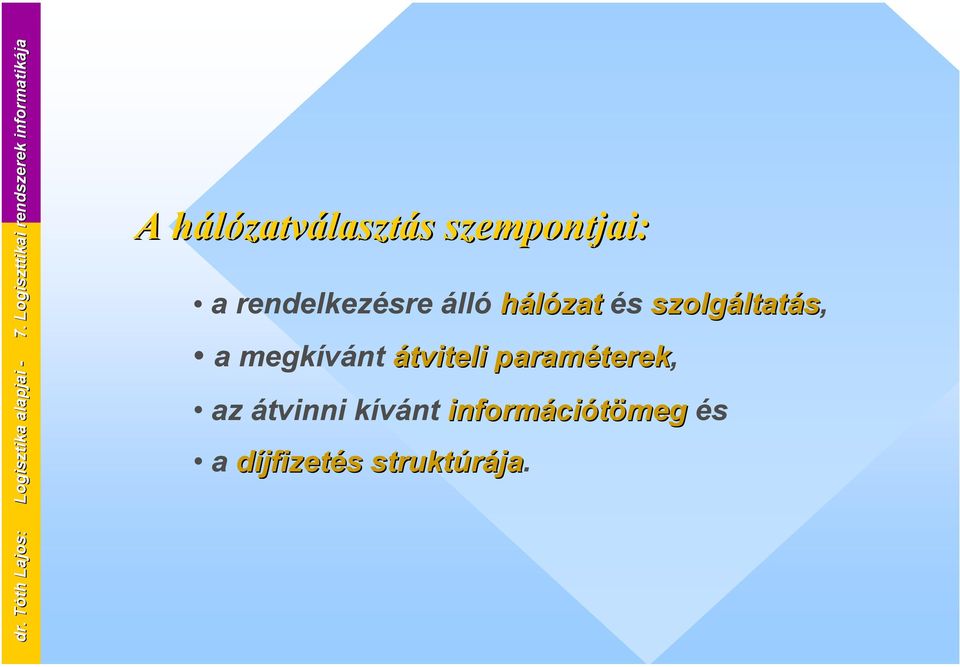

15 A hálózatválasztás szempontjai: a rendelkezésre álló hálózat és szolgáltatás, a megkívánt átviteli paraméterek, az átvinni kívánt információtömeg és a díjfizetés struktúrája. dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája rendszerek informatikája

16 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája távbeszélő távbeszélő memóriával Telekommunikációs hálózatok és szolgáltatások rádió képtávbeszélő távrajzoló video konferencia S Z O L G Á L T A T Á S O K hang kép szöveg adat TELETEX TELEX TELEBOX mobiltelefon személyhívó EUROSIGNAL televízió TELEFAX BTX (Bildschirmtext) VIDEOTEXT adatátvitel modemmel TEMEX állandó szolgáltatások vonalkapcsolt adatátvitel csomagkapcsolt adatátvitel H Á L Ó Z A T O K bérelt DATEX-L DATEX-P Telex telefon IDN analóg digitális ISDN Telex szélessávú hálózat analóg műsorszóró hálózatok GSM IBFN

17 Az INMARSAT rendszer: Az INMARSAT rendszer: műhold 1,5/1,6 GHz 4/6 GHz aeronautim felhasználó NCS LES Hálózati ellenőrző állomás földi adóállomás maritrim felhasználó terrestrim felhasználó kapcsolat a nyilvános nemzetközi távközlési hálózatokhoz dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek inform atikája

18 Logiszttikai rendszerek informatikája dr.. Tóth Lajos: Logisztika alapjai - 7. A speciális logisztikai követelményeknek is megfele- lő szoftvereknek a következő funkciókat kell teljesíte- ni: kereslet előrejelzés, készletelemzés, járattervezés, jármű karbantartás elemzés, munkaerő-gazdálkodás, számlázás, értékesítés elemzés.

19 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Informatikai, szoftver támogatás megválasztása: 1. Válasszuk ki a megfelelő területeket ahol informatikai támogatást akarunk kapni. 2. Határozzuk meg a rendszer követelményeit az adott területeken. 3. Válasszuk ki a megfelelő szoftver csomagot vagy testre szabott individuális rendszert. 4. Válasszuk ki a megfelelő hardvert.

20 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Elektronikus adatcsere Az elektronikus adatcsere (Electronic Data Interchange: EDI) célja az adatok szabványos, közvetlen cseréje. A rendszer sajátossága, hogy az adatokat szabvá- nyos azonosítókkal látják el. Az adat és azonosítója együtt utazik. A fogadó program értelmezi a neveket, az adatok ennek megfelelően a helyükre találnak.

21 Logiszttikai rendszerek informatikája dr.. Tóth Lajos: Logisztika alapjai - 7. Az EDI előnyei: javul az ügyfélnek nyújtott szolgáltatási színvonal, a költségek (papír, hibák, elmaradt haszon) csökkennek, gyorsabb pénzforgás, egymás jobb megismerése, kevesebb adatbeviteli hiba, automatizált folyamatok a kézi vezérlés helyett, racionálisabb munkavégzés, magasabb vezetési színvonal, gyorsabb kapcsolattartás (néhány napról másodpercre), jó alap a JIT-hez hez.

22 A hagyományos üzenetváltás modellje A partner B partner üzenet A belső informatikai rendszer B belső informatikai rendszer üzenet dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rend szerek informatikája

23 Az elektronikus üzenetváltás modellje Az elektronikus üzenetváltás modellje A partner B partner elektronikus üzenetek A belső informatikai rendszer Kommunikációs hálózat B belső informatikai rendszer dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai ren dszerek informatikája

24 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Jelenleg kínált szolgáltatások Fuvarozás; Kombinált fuvarozás; Száll llítmányozás; Raktároz rozás, vámraktv mraktározás; Vámügynöki tevékenys kenység; Fuvarozó járművekkel kapcsolatos szerviz, alkatrész, üzemanyag, mosás szolgáltat ltatás.

25 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Ausztria Szlovénia Sopron I Horvátország Logisztikai centrumok Győr II Székesfehérvár III Nagykanizsa X Szlovákia Baja IV Budapest V Szolnok VI MAHART Szabadkikötő Szeged VII Jugoszlávia Miskolc VIII Debrecen Záhony IX Románia Ukrajna

26 Magyarországi logisztikai központok Ukrajna Ukrajna Szlovákia Szlovákia Miskolc Záhony Sopron Győr BUDAPEST Románia Székesfehérvár Szolnok Nagykanizsa Baja Szeged Logisztikai szolgáltató központok országos hálózata Jugoszlávia Jugoszlávia Horvátország Horvátország Ausztria Ausztria Szlovénia dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája

27 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Lehetséges szolgáltatások Összeszerelés, végszerelés; Csomagolás, címkézés; Raktározás és disztribúció; Infrastruktúra-szolgáltatás; szolgáltatás; Tudományos kutatás, fejlesztés.

28 5 5 / a 4 7 Helsinki folyosók Helsinki folyosók 10 / a 5 / c dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek inform atikája

29 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája Logisztikai Szolgáltató Központok informatikája az anyagok áramlása miatt a belső helyzet folyama- tosan változik, ezt követni kell. (Sok tranzakció.); a külső kapcsolatok nagy száma; a különböző partnerek részére eltérő jellegű szolgál- tatásokat kell végezni, szinte testre szabott módon; ha a megrendelő saját belső részlegét váltja ki (out- sourcing), akkor a logisztikai központ informatikai rendszerének képesnek kell lennie a megrendelő in- formációrendszerének részévé válnia. Természetesen párhuzamosan több megrendelővel kapcsolatban is.

30 A logisztikai szolgáltató központok telematikai rendszerekre épülő legfontosabb integrált szolgál- tatásai: központi telematikai szolgáltatások, city-logisztikai rendszerek, számítógéppel integrált logisztika (CIL CIL). dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája rendszerek informatikája

31 Az LSZK telematikai szolgáltatásainak integráló szerepe Beszállító Megbízó Beszállító Megbízó Telematikai szolgáltatások Átrakás Szállítás Árukezelés Disztribúció Raktározás dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája

32 szerek informatikája dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rend A logisztikai szolgáltató központok integrált in- formációs rendszerének modellje Diszpozíciós modul Raktár- és átrakás menedzsment Túratervezés és optimizálás L S Z K i n f o r m á c i ó s r e n d s z e r e Pénzügy és controlling City logisztikai menedzsment Járműpark menedzsment EDI kapcsolat Vasúti és postai információs rendszerek Külső spediciós cégek Partner LSZK-ok Áruelosztó központok Hatóságok (pl. vám, közigazgatás) Banki és biztosítói rendszerek

33 rendszerek informatikája Számítógéppel integrált logisztika (CIL = Computer Integrated Logistics) dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai A vállalaton belüli gyártó és termelésirányítási célú számítógépes rendszerek integrációjaként jött létre a Számítógéppel integrált gyártás (CIM = Computer Integrated Manufacturing), amely magában foglalja mindazon funkciókat, melyek a gyártmányfejlesztéstől a végellenőrzésig terjedően részei a termelésnek.

34 dr.. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája A CIM legfontosabb funkcionális alrendszerei CAD: (Computer Aided Design számítógéppel támogatott tervezés). A gyártmánytervezés eszköze. A grafikus tervező programrendszerek segítségével történik meg a gyártmány műszaki dokumentációjának, terveinek előállítása. CAE: (Computer Aided Engineering számítógéppel támogatott fej- lesztés). A gyártmány tervein alapuló gyártásfejlesztést jelenti. Ide tartozik a gyártás-előkészítés, technológia meghatározása, stb. CAQ: (Computer Aided Quality Assurance számítógéppel támoga- tott minőségbiztosítás) Mindazon tevékenységek számítógéppel való támogatását jelenti, amelyek a termék minőségének előállítását célozzák. CAP: (Computer Aided Production Planning számítógéppel támo- gatott gyártás tervezés). A termék előállítási folyamatának számítógépes támogatását, a technológiai lépéseket, azok egymásutániságának meghatározását jelenti. CAM: (Computer Aided Manufacturing számítógéppel támogatott gyártás). A gyártás tényleges irányítását jelenti a közvetlenül számítógépekkel vezérelhető szerszámgépeken keresztül.

35 Logiszttikai rendszerek informatikája A logisztikai folyamatok széleskörű informatikai és számítástechnikai támogatása és a vállalaton belüli más célú számítógépes rendszerekkel való szoros összekapcsolás által fejlődött ki a számítógéppel integrált gyártási rendszerek részeként a CAL (Computer Aided Logis- tics számítógéppel támogatott logisztika). dr.. Tóth Lajos: Logisztika alapjai - 7. A CAL feladata a gyártás zavartalan lebonyolításához szükséges költségoptimális anyag- és energiaellátás biztosítása annak minden szakaszában. Részfeladatai a készletezés és raktározás, gyártás közbeni kiszolgálás és a beszállítói rendszer üzemelte- tése.

36 A nagy integráltságú komplex logisztikai rendszerek- re alkalmazzák a CIL kifejezést. (Computer Integrated Logistics számítógéppel integrált logisztika) dr. Tóth Lajos: Logisztika alapjai. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája rendszerek informatikája

37 Számítógéppel integrált logisztikai rendszer (CIL) modellje LSZK közreműködésével CAD CIM Jelmagyarázat: adatáram CAE CAP anyagáram CAQ CAM CAL I. üzem II. üzem CIL Adatátviteli hálózat i. üzem Logisztikai Szolgáltató Központ dr. Tóth Lajos: Logisztika alapjai. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája rendszerek informatikája

38 Köszönöm megtisztelő figyelmüket! Köszönöm megtisztelő figyelmüket! dr. Tóth Lajos: Logisztika alapjai. Tóth Lajos: Logisztika alapjai - 7. Logiszttikai rendszerek informatikája rendszerek informatikája
