Telepítési Utasítás II REV1
|
|
- Elemér Fábián
- 8 évvel ezelőtt
- Látták:
Átírás
1 Telepítési Utasítás II REV1
2 2
3 Galaxy 3 Telepítési Utasítás Tartalomjegyzék Tartalomjegyzék Bevezető... 7 Változatok Fejezet: Gyors Beállítások Fejezet: A rendszer felépítése A nyomtatott áramköri (NYÁK) lap kialakítása...12 Az RS485 bővítő modul...13 A rendszer telepítése és bekötései...14 A Galaxy 3 csatlakoztatása a telefonhálózatra (PSTN)...15 További kommunikációs eszközök csatlakoztatása...16 Telefonvonal felügyelet...16 A készenléti akkumulátor...17 A beépített tápegység...17 A központ memóriája...18 Az RS485 adat kommunikációs busz (AB vonalak)...18 Az RS485 adatvonal bekötése...18 Az RS485 adatvonal ajánlott vezetékezési paraméterei...19 Zónák...21 Zónák címzése...21 Zónák bekötése...22 Több érzékelő bekötése ugyanara a zónára...23 Kulcsos kapcsolók bekötése...23 Élesítő nyomógombok bekötése...24 Kimenetek...24 A kimenetek használata...25 Az SPI fejléc Fejezet: Opcionális modulok és lehetőségek A RIO modul címzése...27 A RIO modulok bekötése...28 A RIO modulok beállításai...28 A RIO zónáinak bekötése...28 A RIO kimenetei...29 Belépési/Kilépési RIO...29 A Belépési/Kilépési RIO zóna programozása...30 A Belépési/Kilépési RIO zónák működése...30 A szolga RIO egység használata...30 RF RIO egység C Az RF RIO modul főbb jellemzői...31 Kompatibilitás...31 Az RF RIO modul bekötése...31 Az RF RIO kimenetei...32 Az RF RIO modul szabotázsvédelme...32 Az RF RIO modul címzése...32 Az RF RIO programozása...33 Az RF RIO modul beállításai...33 A tápegység...34 A Tápegység modul beállításai...34 A tápegység telepítése...35 Akkumulátor...36 Akkumulátor teszt...36 Műszaki adatok...36 EN50131 megfelelőség...36 Nyomtató interfész modul A134/A
4 Tartalomjegyzék Galaxy 3 Telepítési Utasítás 3-9 táblázat: A nyomtató protokoll beállításai Telecom modul E táblázat: A Telecom modul felépítése A Telecom modul csatlakoztatása a telefonvonalra...38 A Telecom modul programozása...38 Az RS232 interfész modul E ábra: Az RS232 interfész modul felépítése Számítógép illesztése...39 Soros nyomtató interfész táblázat: Az RS232 modul nyomtató protokollja táblázat: Az adatátviteli sebesség (BAUD rate) DIP kapcsoló beállításai.. 40 ISDN modul E ábra: Az ISDN modul felépítése Az ISDN modul programozása...41 Ethernet modul E ábra: Az Ethernet modul felépítése Az Ethernet modul beállításai...42 Ethernet kommunikáció...42 Távkezelési lehetőségek...43 Esemény Felügyeleti Program (Event Monitoring)...43 Galaxy Gold...43 A Felhasználói Adatbázis kezelése táblázat: A Galaxy szoftver termékek és rendelési kódjuk fejezet: A Galaxy Mk7 és Keyprox egységei Általános információk ábra: A Galaxy Mk7 kezelő/keyprox egység Teljesítményfelvétel táblázat: A Galaxy Mk7 kezelő/keyprox áramfelvétele A kezelő/keyprox egység bekötése...46 A kezelőegység címének beállítása táblázat: Kezelő/Keyprox egységek felhasználható címei A kezelő/keyprox egység telepítésének menete táblázat: Kezelő/Keyprox egységek bekötése ábra: A Galaxy Mk7 kezelő/keyprox hátlapjának kialakítása Mk7 vagy Keyprox kezelő hozzáadása a rendszerhez...48 Mk7 vagy Keyprox kezelő eltávolítása a rendszerből...48 Öndiagnosztikai funkciók...49 Az Mk7 és Keyprox kezelő/keyprox egységek működése táblázat: A kódok gyári alapértékei táblázat: Tápfeszültség LED jelzéseinek értelmezése A Galaxy keyprox kezelő...52 Általános jellemzők...52 A keyprox egység címzése...52 A keyprox egység működése...52 Kártyatípusok fejezet: a MAX 3 beléptető modul Bevezető...53 Önálló üzemmód...53 On-line üzemmód...53 A MAX 3 egység telepítése...53 A MAX 3 bekötése...54 A MAX 3 egység rendszerbe állítása...55 A MAX 3 beállítása on-line üzemmódra...55 MAX 3 beállítása önálló üzemmódra

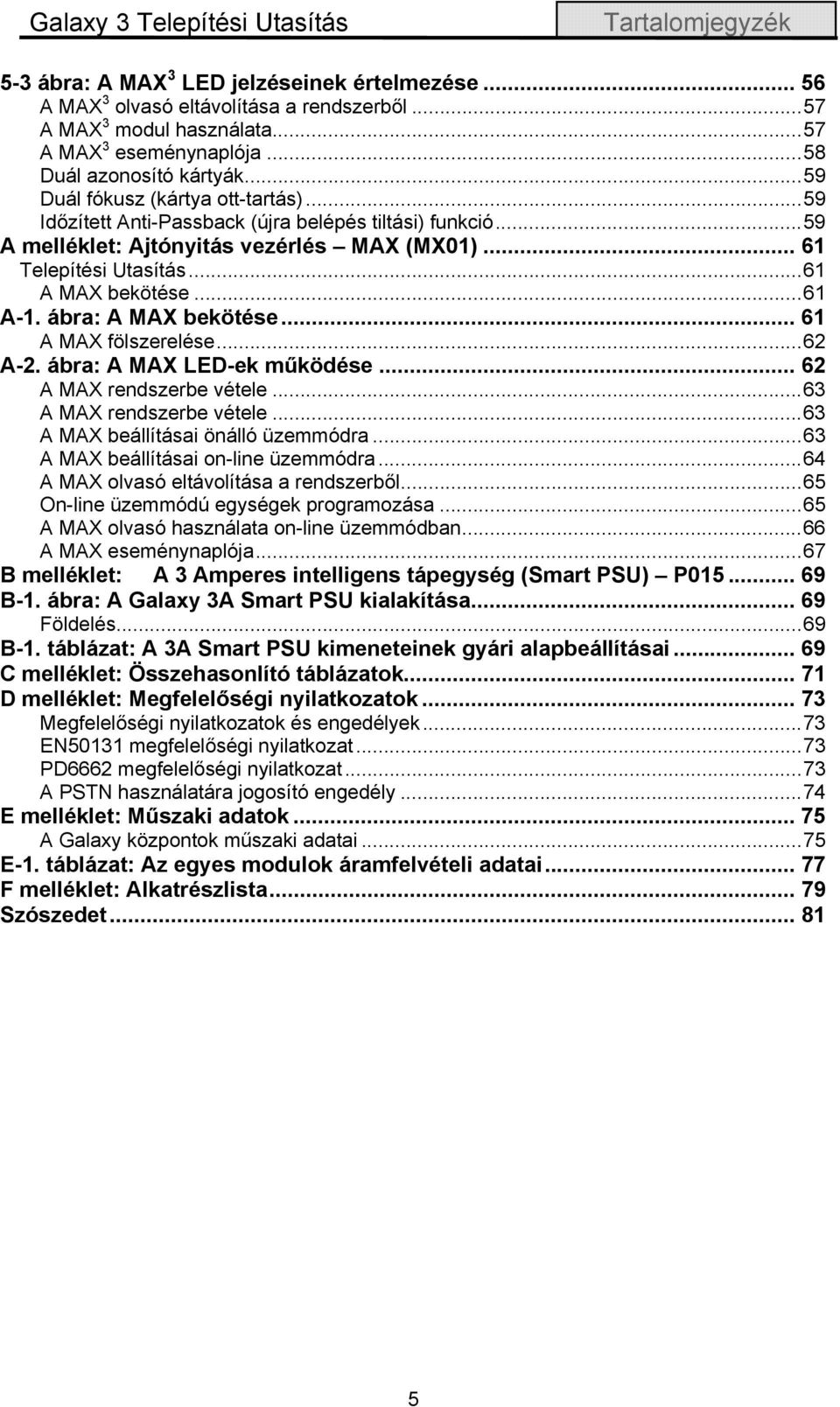

5 Galaxy 3 Telepítési Utasítás Tartalomjegyzék 5-3 ábra: A MAX 3 LED jelzéseinek értelmezése A MAX 3 olvasó eltávolítása a rendszerből...57 A MAX 3 modul használata...57 A MAX 3 eseménynaplója...58 Duál azonosító kártyák...59 Duál fókusz (kártya ott-tartás)...59 Időzített Anti-Passback (újra belépés tiltási) funkció...59 A melléklet: Ajtónyitás vezérlés MAX (MX01) Telepítési Utasítás...61 A MAX bekötése...61 A-1. ábra: A MAX bekötése A MAX fölszerelése...62 A-2. ábra: A MAX LED-ek működése A MAX rendszerbe vétele...63 A MAX rendszerbe vétele...63 A MAX beállításai önálló üzemmódra...63 A MAX beállításai on-line üzemmódra...64 A MAX olvasó eltávolítása a rendszerből...65 On-line üzemmódú egységek programozása...65 A MAX olvasó használata on-line üzemmódban...66 A MAX eseménynaplója...67 B melléklet: A 3 Amperes intelligens tápegység (Smart PSU) P B-1. ábra: A Galaxy 3A Smart PSU kialakítása Földelés...69 B-1. táblázat: A 3A Smart PSU kimeneteinek gyári alapbeállításai C melléklet: Összehasonlító táblázatok D melléklet: Megfelelőségi nyilatkozatok Megfelelőségi nyilatkozatok és engedélyek...73 EN50131 megfelelőségi nyilatkozat...73 PD6662 megfelelőségi nyilatkozat...73 A PSTN használatára jogosító engedély...74 E melléklet: Műszaki adatok A Galaxy központok műszaki adatai...75 E-1. táblázat: Az egyes modulok áramfelvételi adatai F melléklet: Alkatrészlista Szószedet
6 6

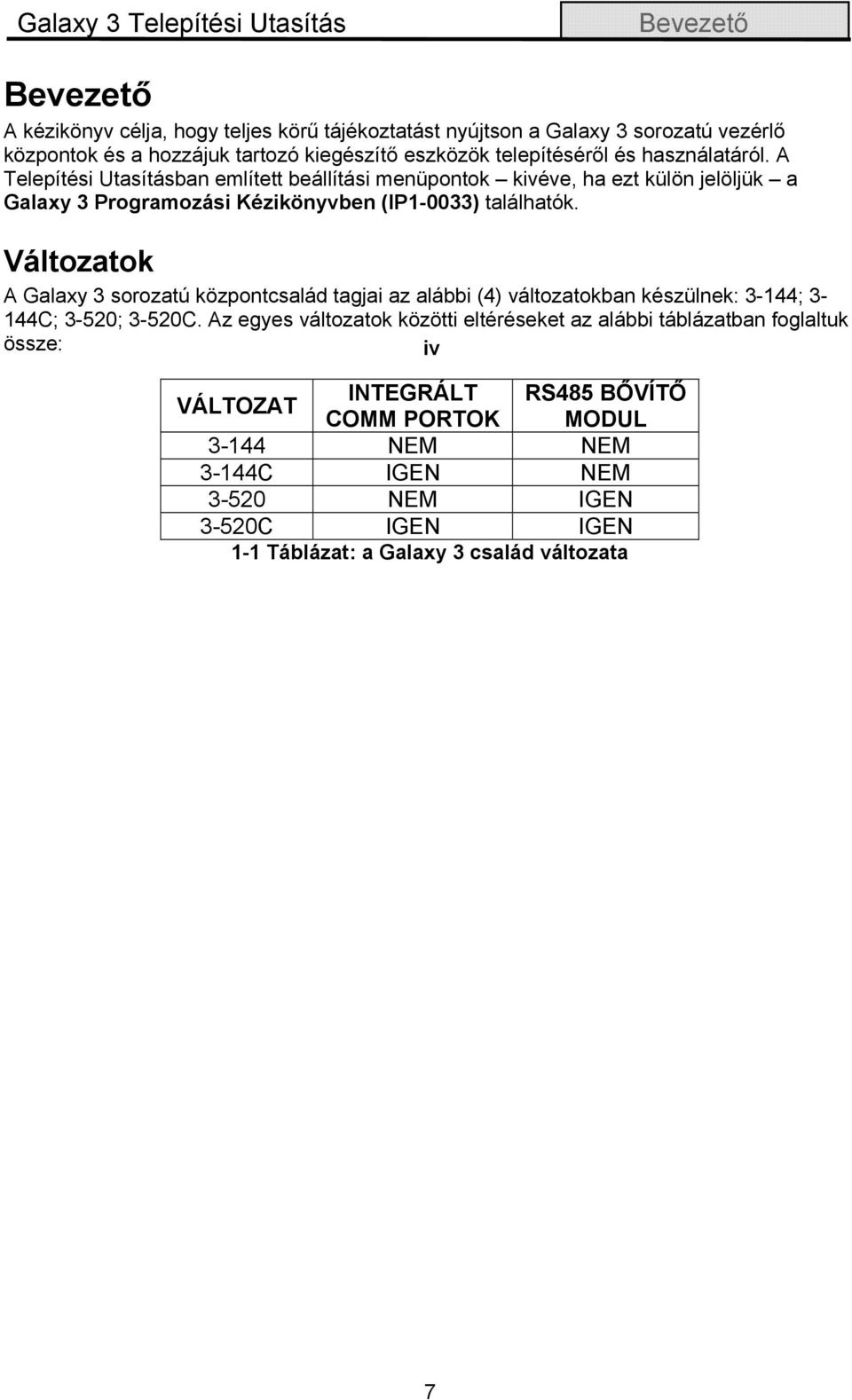

7 Galaxy 3 Telepítési Utasítás Bevezető Bevezető A kézikönyv célja, hogy teljes körű tájékoztatást nyújtson a Galaxy 3 sorozatú vezérlő központok és a hozzájuk tartozó kiegészítő eszközök telepítéséről és használatáról. A Telepítési Utasításban említett beállítási menüpontok kivéve, ha ezt külön jelöljük a Galaxy 3 Programozási Kézikönyvben (IP1-0033) találhatók. Változatok A Galaxy 3 sorozatú központcsalád tagjai az alábbi (4) változatokban készülnek: 3-144; 3-144C; 3-520; 3-520C. Az egyes változatok közötti eltéréseket az alábbi táblázatban foglaltuk össze: iv VÁLTOZAT INTEGRÁLT RS485 BŐVÍTŐ COMM PORTOK MODUL NEM NEM 3-144C IGEN NEM NEM IGEN 3-520C IGEN IGEN 1-1 Táblázat: a Galaxy 3 család változata 7
8 8
9 Galaxy 3 Telepítési Utasítás Gyors beállítások 1. Fejezet: Gyors Beállítások A Galaxy 3 központ mielőbbi használatba vételéhez az alábbiak szerint járjon el: 1. Zárja le egy 1kΩ(1%) értékű ellenállással a központ és a RIO modulok (ha vannak) zónabemeneteit. 2. Győződjön meg róla, hogy a szabotázskör csatlakozóit a központ panelen AUX TAMP felirattal jelöltük ép, és megszakításmentes. MEGJEGYZÉS: Gyári beállítása szerint ez egy megszakításmentes hurok 0V feszültséggel. 3. Az egyik kezelőt csatlakoztassa a központ AB LINE felirattal jelölt csatlakozóihoz. MEGJEGYZÉS: a központ panelen két AB LINE csatlakozópár található. Központ panel (1 vonal) Kezelőegység B1 B A1 A Táblázat: a csatlakozósor jelölése 4. A kezelő A és B csatlakozóit zárja le 680Ω értékű EOL ellenállással. 5. Győződjön meg róla, hogy a kezelőegységet megfelelően rögzítette a falra. 6. Rögzítse a központ dobozát a falon, majd csatlakoztassa a készenléti akkumulátor csatlakozóit. 7. Kösse be a hálózati feszültség vezetékeit a központba, de még ne kapcsoljon feszültséget a központra. 8. Helyezze fel a központ dobozának fedelét, és rögzítse a mellékelt csavarokkal. 9. Kapcsoljon tápfeszültséget a központra (230V AC/50Hz) 10. Bekapcsoláskor a következő eseménysor játszódik le: a kezelőegység és a központ hangjelzői (ha telepítve van) másodpercre bekapcsolnak, a kezelőn villogó jelenik meg, a hangjelzők elhallgatnak, a kijelző üres, a Zöld tápfeszültség jelző LED bekapcsol, a kijelzőn az alábbi felirat jelenik meg A kijelzőn az alapbeállítású információk jelennek meg. Ahol: XXX a központ típusa Y.YY a központ programverziója 11. A rendszer készen áll a programozásra. A programozásról bővebben a Galaxy 3 Programozási Kézikönyvben (IP1-0033) olvashat 9
10 10
11 Galaxy 3 Telepítési Utasítás A G3 beállításai 2. Fejezet: A rendszer felépítése 2-1 ábra: A Galaxy G3 rendszer felépítése 11
12 A NYÁK lap Galaxy 3 Telepítési Utasítás A nyomtatott áramköri (NYÁK) lap kialakítása 2-2 ábra: A Galaxy G3 nyomtatott áramköri lapja 12

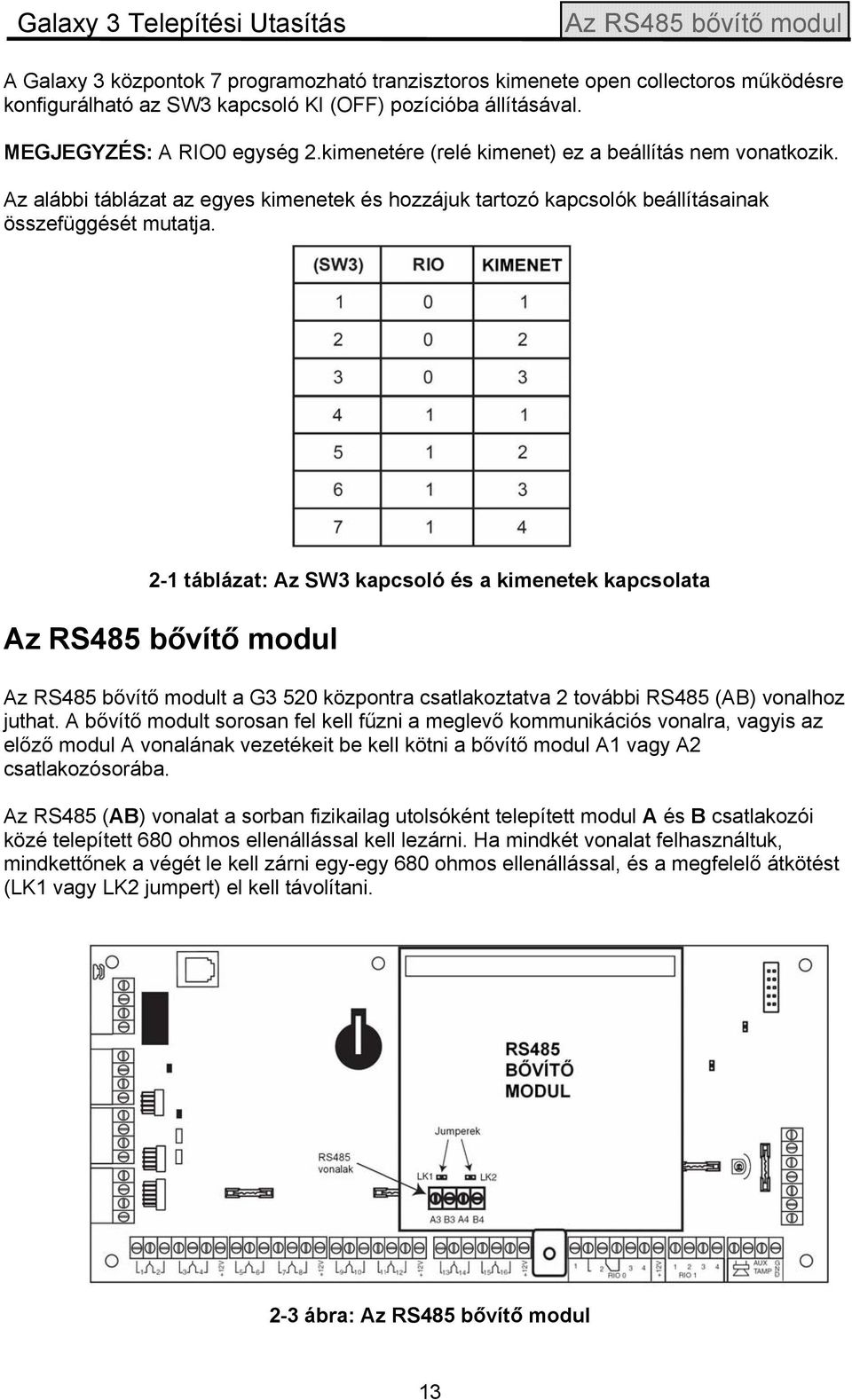

13 Galaxy 3 Telepítési Utasítás Az RS485 bővítő modul A Galaxy 3 központok 7 programozható tranzisztoros kimenete open collectoros működésre konfigurálható az SW3 kapcsoló KI (OFF) pozícióba állításával. MEGJEGYZÉS: A RIO0 egység 2.kimenetére (relé kimenet) ez a beállítás nem vonatkozik. Az alábbi táblázat az egyes kimenetek és hozzájuk tartozó kapcsolók beállításainak összefüggését mutatja. 2-1 táblázat: Az SW3 kapcsoló és a kimenetek kapcsolata Az RS485 bővítő modul Az RS485 bővítő modult a G3 520 központra csatlakoztatva 2 további RS485 (AB) vonalhoz juthat. A bővítő modult sorosan fel kell fűzni a meglevő kommunikációs vonalra, vagyis az előző modul A vonalának vezetékeit be kell kötni a bővítő modul A1 vagy A2 csatlakozósorába. Az RS485 (AB) vonalat a sorban fizikailag utolsóként telepített modul A és B csatlakozói közé telepített 680 ohmos ellenállással kell lezárni. Ha mindkét vonalat felhasználtuk, mindkettőnek a végét le kell zárni egy-egy 680 ohmos ellenállással, és a megfelelő átkötést (LK1 vagy LK2 jumpert) el kell távolítani. 2-3 ábra: Az RS485 bővítő modul 13
14 Telepítési javaslatok Galaxy 3 Telepítési Utasítás A rendszer telepítése és bekötései A rendszer telepítését és a vezetékezést minden esetben erre szakszerűen kioktatott személy végezze. A folyamatosan kapcsolódó berendezések estelegesen szükségessé válható leválasztása céljából telepíteni kell a rendszerbe egy könnyen hozzáférhető kapcsoló egységet, minimálisan 3mm megszakítási távolsággal. A Galaxy 3 központokat a hálózati tápfeszültségre (230V AC / 50Hz) egy biztosítóval (max 3A) védett, aljzaton keresztül kell csatlakoztatni. Figyelem: A hálózati tápfeszültségre történő csatlakozás kialakítása a központtól legfeljebb 2 méteres távolságon belül történjen. A fázis és nulla vezetékek azonosítása után telepítsen egy 3A-es biztosítékot a fázis áramkörbe. Ha a fázis és a nulla nem azonosítható, mindkét vezetékre telepítsen biztosítékot. A hálózati feszültség vezetékét fűzze át a központ házának jobb oldalán található, erre a célra szolgáló kör alakú átvezető nyíláson, majd az alábbi ábrának megfelelően rögzítse a tápkábelt a mellékelt műanyag kábelrögzítőkkel. 2-4 ábra: A tápfeszültség vezetékének rögzítése a központ házához Az ábrán látható jelöléseknek megfelelően rögzítse a készülék házát a két rögzítő és egy függesztő furat segítségével. A hálózati tápfeszültség vezetékét 3 erű, megfelelő terhelhetőségű kábelből alakítsa ki (zöld/sárga,föld vezetékkel). MEGJEGYZÉS: A hálózati tápkábel méretezésénél vegye figyelembe a vonatkozó előírásokat. A hálózati tápfeszültség kábel csatlakoztatásánál az alábbi szín szerinti bekötést alkalmazza: a kék vezetéket az N (Nulla) jelölésű csatlakozóba a zöld/sárga vezetéket az E (Föld) jelölésű csatlakozóba a barna vezetéket az L (Fázis) jelölésű csatlakozóba kösse MEGJEGYZÉS: más készüléket ne kössön a hálózati tápfeszültség csatlakozóiba. A vezetékezések végrehajtásánál minden esetben vegye figyelembe a vonatkozó munkavédelmi és szereléstechnikai szabványokat és előírásokat. 14
15 Galaxy 3 Telepítési Utasítás Vezetékezés A Galaxy 3 csatlakoztatása a telefonhálózatra (PSTN) A kommunikációs (TNV Távközlés Hálózati Feszültség) portot (a központ panelen A és B csatlakozók) a telefonhálózatba (PSTN) egy BT Mester csatlakozón át kell bekötni, amint az a 2-5 ábrán látható. MEGJEGYZÉS: amennyiben a BT mestercsatlakozó újabb típus (NTE5/CTE5), akkor a bekötést telepítő szakember is végrehajthatja. Amennyiben a BT5 mester csatlakozó nem NTE5/CTE5 típusú, akkor a bekötést telefonszerelőnek kell elkészítenie. 2-4 ábra: A Galaxy 3 központ csatlakoztatása a PSTN hálózathoz MEGJEGYZÉS: 1. A BT Mestercsatlakozó 2 és 5 csatlakozóit a Galaxy 3 központ kommunikációs moduljának A és B pontjaira kell kötni. A polaritásra nem kell ügyelni. 2. Javasoljuk, hogy az adott telefonvonalra kizárólag a Galaxy 3 központot kösse. 3. Ha a telefonvonalon a Galaxy 3 központ kizárólagossága nem megoldható, a központ panel PHONE csatlakozóit kösse egy másodlagos BT Mestercsatlakozó 2 és 5 pontjaira. A kommunikációs modult kétféleképpen csatlakoztathatja a telfonhálózatra (PSTN): 1. Eljárás Szabjon le egy a célnak megfelelő, 2,8 mm átmérőjű vezetékcsatlakozókba való bekötésre alkalmas kéteres vezetéket a BT Master modul és a Galaxy 3 központ panel távolságának megfelelő hosszúságban, majd tisztítson meg egy kb. 20 mm hosszúságú vezetékszakaszt a külső szigetelőrétegtől a vezeték mindkét végén. Csupaszítson meg mindkét vég mindkét erén egy-egy 4 mm-es szakaszt, és a vezetékeket a 2-5 ábrának megfelelően kösse be a BT Mestercsatlakozóba és a Galaxy 3 központ panel A és B csatlakozóiba. 2. Eljárás Használjon fel egy szabványos telefon vezetéket, melynek egyik végét RJ45 csatlakozó zárja le. Az RJ45 csatlakozóval szerelt kábelvéget csatlakoztassa a Galaxy 3 központhoz, a vezeték másik végét pedig az 1. eljárásban leírt módon kösse be a BT Mestercsatlakozó 2 és 5 pontjába. 15
16 Vezetékezés Galaxy 3 Telepítési Utasítás További kommunikációs eszközök csatlakoztatása Egy másodlagos BT csatlakozó segítségével a központba beépített kommunikációs modullal sorosan további kommunikációs eszközök köthetők be. A másodlagos BT csatlakozót a központ panel PHONE csatlakozójának A és B pontjának, a BT csatlakozó 2 és 5 pontjára csatlakoztatásával hajtjuk végre. A bekötést a 2-5 ábra mutatja. Telefonvonal felügyelet A rendszer nyugalmi állapotában a telekom modul felügyeli a telefonvonal meglétét is. A kommunikációs állapot visszajelzéséről a LED1 sorszámú piros színű LED gondoskodik, az alábbi táblázatnak megfelelően. A visszajező LED állapota A LED nem világít BE 01mp, KI 0,9mp A hívás végén egy felvillanás Riasztási hívás után villog Riasztáskor, a Galaxy Gold-al való kommunikáció és SMS küldés közben világít Riasztáskor, a Galaxy Gold-al való kommunikáció és SMS küldés közben szabálytalanul felvillan Bejövő hívás esetén csengetés közben villog Az egyes számok tárcsázásakor villog Értelmezése A modul nem kap tápfeszültséget Normál kommunikáció Normál kommunikáció Sikertelen kommunikáció Normál kommunikáció Nem kielégítő minőségű kommunikáció Csengetés visszajelzése Hívás esetén normál visszajelző funkció 2-2 táblázat: A kommunikációs visszajelző LED jelzéseinek értelmezése 16

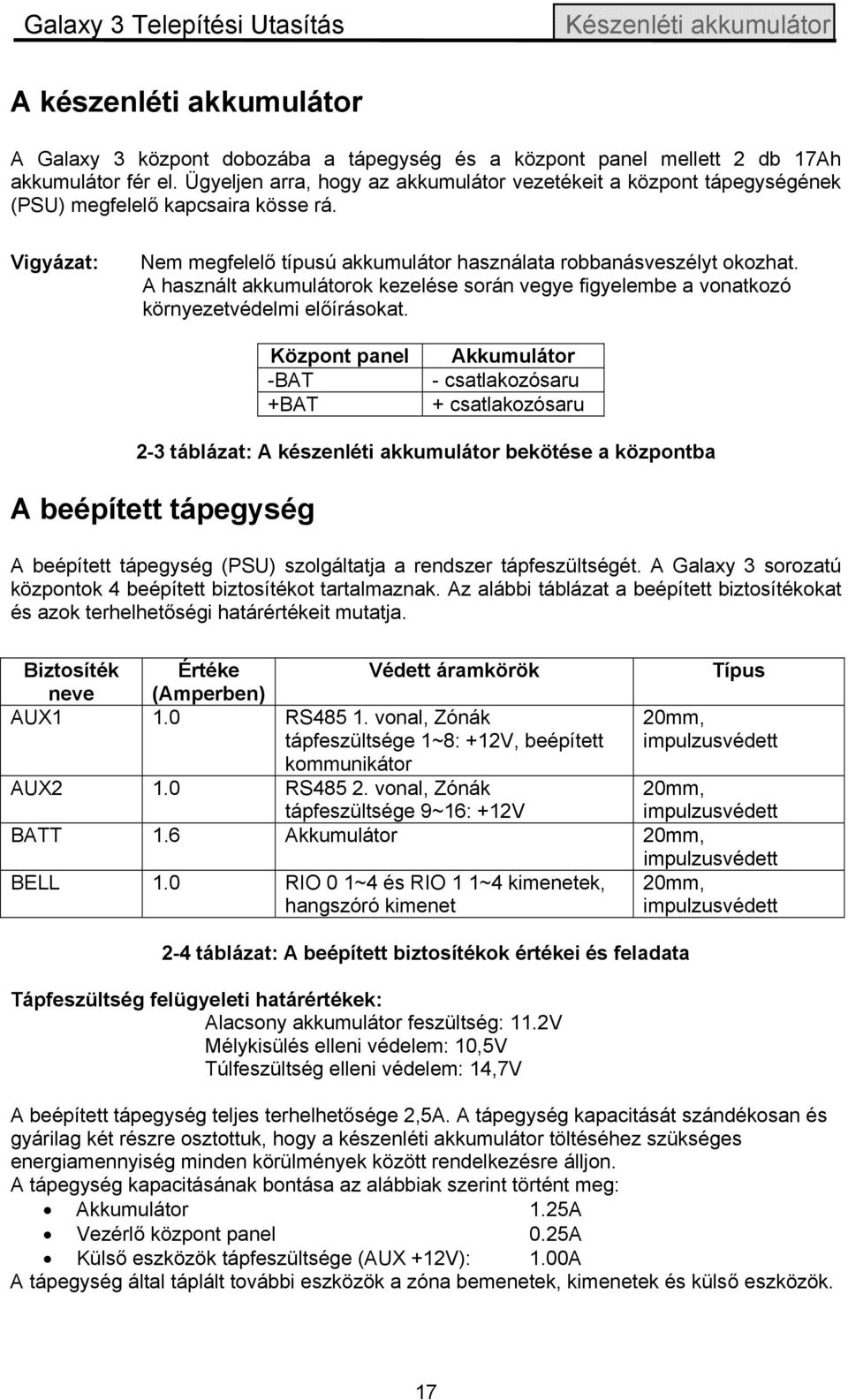

17 Galaxy 3 Telepítési Utasítás Készenléti akkumulátor A készenléti akkumulátor A Galaxy 3 központ dobozába a tápegység és a központ panel mellett 2 db 17Ah akkumulátor fér el. Ügyeljen arra, hogy az akkumulátor vezetékeit a központ tápegységének (PSU) megfelelő kapcsaira kösse rá. Vigyázat: Nem megfelelő típusú akkumulátor használata robbanásveszélyt okozhat. A használt akkumulátorok kezelése során vegye figyelembe a vonatkozó környezetvédelmi előírásokat. Központ panel -BAT +BAT Akkumulátor - csatlakozósaru + csatlakozósaru 2-3 táblázat: A készenléti akkumulátor bekötése a központba A beépített tápegység A beépített tápegység (PSU) szolgáltatja a rendszer tápfeszültségét. A Galaxy 3 sorozatú központok 4 beépített biztosítékot tartalmaznak. Az alábbi táblázat a beépített biztosítékokat és azok terhelhetőségi határértékeit mutatja. Biztosíték Értéke Védett áramkörök Típus neve (Amperben) AUX1 1.0 RS vonal, Zónák tápfeszültsége 1~8: +12V, beépített 20mm, impulzusvédett kommunikátor AUX2 1.0 RS vonal, Zónák tápfeszültsége 9~16: +12V 20mm, impulzusvédett BATT 1.6 Akkumulátor 20mm, impulzusvédett BELL 1.0 RIO 0 1~4 és RIO 1 1~4 kimenetek, hangszóró kimenet 20mm, impulzusvédett 2-4 táblázat: A beépített biztosítékok értékei és feladata Tápfeszültség felügyeleti határértékek: Alacsony akkumulátor feszültség: 11.2V Mélykisülés elleni védelem: 10,5V Túlfeszültség elleni védelem: 14,7V A beépített tápegység teljes terhelhetősége 2,5A. A tápegység kapacitását szándékosan és gyárilag két részre osztottuk, hogy a készenléti akkumulátor töltéséhez szükséges energiamennyiség minden körülmények között rendelkezésre álljon. A tápegység kapacitásának bontása az alábbiak szerint történt meg: Akkumulátor 1.25A Vezérlő központ panel 0.25A Külső eszközök tápfeszültsége (AUX +12V): 1.00A A tápegység által táplált további eszközök a zóna bemenetek, kimenetek és külső eszközök. 17
18 Memória Galaxy 3 Telepítési Utasítás A központ memóriája A Galaxy központban a panelon található egy memória chip, melynek tápellátását külön készenléti akkumulátor biztosítja. Ennek a chipnek az a feladata, hogy a rendszer beállított paramétereit, az eseménynaplót és a programozás részleteit a hálózati feszültség és az akkumulátor hiánya esetén is (legfeljebb egy évig) megőrizze. A memóriát tápláló akkumulátort nem szabad eltávolítani, mert csak így lehetséges a memóriában tárolt adatok megőrzése a központ teljes feszültségvesztése esetén is. Ha a központra a tápfeszültséget és az akkumulátort visszacsatlakoztatjuk, ennek az eljárásnak a neve melegindítás. Ha a központ valamennyi, a gyáritól eltérő programozási beállítását törölni szeretné, helyezzen egy vékony szigetelő lapot a memória készenléti akkumulátorának érintekző lemeze és az akkumulátor közé, majd feszültség mentesítse a központot a tápfeszültség és a készenléti akkumulátor eltávolításával. Körülbelül egy perc elteltével kapcsolja vissza a tápfeszültséget, csatlakoztassa a készenléti akkumulátort, és távolítsa el a szigetelő lapot a memória chip készenléti akkumulátorának érintkezője alól. Ennek az eljárásnak a neve hidegindítás. A memória készenléti akkumulátorának élettartama megközelítőleg 5 év. Vigyázat: Vigyázat: Nem megfelelő típusú akkumulátor használata robbanásveszélyt okozhat. A használt akkumulátorok kezelése során vegye figyelembe a vonatkozó környezetvédelmi előírásokat. A memória készenléti akkumulátorának cseréjekor ne feszítse túl az érintkező lemezeket. Az érintkezőknek mindig szorosan illeszkedni kell az akkumulátor felületéhez a megfelelő érintkezés biztosítása céljából. Az RS485 adat kommunikációs busz (AB vonalak) A kommunikáció a Galaxy központ és az egyéb modulok között az AB vonalakon keresztü1 történik. A kommunikációs protokoll RS485 formátumú. A központ folyamatosan felügyeli a hozzá csatlakoztatott modulokat. Bármelyik modultól érkező kommunikáció megszakadása modul szabotázsjelzést ad. Az RS485 adatvonal bekötése A rendszer adatvezetékezése csak lánc felépítésű lehet. Ez azt jelenti, hogy egy előző modul A csatlakozójából elindult a vezeték, az adott modul A csatlakozójába érkezik, és folytatódik a következő modul A csatlakozójáig. Az RS485 (AB) vonalat a sorban fizikailag utolsóként telepített modul A és B csatlakozói közé telepített 680 ohmos ellenállással kell lezárni. Ha mindkét vonalat felhasználtuk, mindkettőnek a végét le kell zárni egy-egy 680 ohmos ellenállással, és a megfelelő átkötést (LK3 vagy LK5 jumpert) el kell távolítani. 2-6 ábra: A rendszer lánc szerkezetű felépítése 18
19 Galaxy 3 Telepítési Utasítás Az RS485 vonal bekötése Mindegyik AB vonal két irányba vezethető el a központtól. Ehhez kissé módosítani kell a riasztó központ áramköri lapját: Távolítsa el az LK3 átkötést (RS485 1 vonal) vagy az LK5 átkötést (RS485 2 vonal). Vezesse el a központ A és B sorkapcsától a két vonalat. Zárja le mindkettőt egy-egy 680 ohmos EOL ellenállással. MEGJEGYZÉS: Az egyes vonalakon engedélyezett eltérő konfigurációk használata. Például lehetséges az 1. vonalon egyszerű lánc konfiguráció, a 2. vonalon iker AB lánc konfiguráció használata. 2-7 ábra: Két ÁB vonal lánc szerkezetű felépítése Az RS485 adatvonal ajánlott vezetékezési paraméterei A rendszer kommunikációjának maximális hatékonysága érdekében be kell tartani a következő ajánlásokat: 1. Mindegyik adatvonal 32 eszközt tud támogatni. Az alábbi táblázat tartalmazza a vonalra köthető egységek számát. Galaxy Galaxy Kezelő 8 8 Keyprox RIO / SMART PSU 3 (1.vonal) 4 (2.vonal) (1.vonal) 16 (2,3,4.vonal) RF RIO 8 8 MAX 4 8 RS232 Távközlési Nyomtató ISDN 1 (csak az 1.vonalon) 1 (csak az 1.vonalon) 1 (csak az 1.vonalon) 1 (csak az 1.vonalon) 1 (csak az 1.vonalon) 1 (csak az 1.vonalon) 1 (csak az 1.vonalon) 1 (csak az 1.vonalon) Ethernet hálózat 1 (csak az 1.vonalon) 1 (csak az 1.vonalon) 2-5 táblázat: Kommunikációs eszközök 19
20 Az RS485 vonal bekötése Galaxy 3 Telepítési Utasítás 2. A rendszer vezetékezése csak láncolt kialakítású lehet. Csillagpontos elágazások használata kifejezetten tilos, mivel ezek csökkentik az elektromos zavarok elleni védettséget. 3. Az RS485 (AB) vonalhoz mindig csavart érpáras, árnyékolt kábelt használjon. 4. Csavart érpáras kábel használata esetén a kábel árnyékolását a mellékelt P-rögzítő és anya használatával (a 2-7 ábrának megfelelően), kösse rá a központban a földelő csavarra. 5. A 680 ohmos vonalvégi lezáró ellenállásokat mindig be kell kötni az RS 485 AB vonal fizikailag utolsó moduljának A és B sorkapcsára. Két vonal bekötése esetén mindkét vonal végét le kell zárni 680 ohmos ellenállásokkal, a központban pedig el kell vágni a megfelelő átkötéseket. 6. Az egyes kábelekben csak az egyik AB érpárnak szabad futnia. 7. A Galaxy központ tápegység kimenetének és a külső tápegységek kimenetének párhuzamos bekötése tilos. 8. A külső tápegységek 0 V pontját össze kell kötni a központ 0 V pontjával. 9. Gondoskodjon arról, hogy a külső hangjelzők vezetéke ne legyen egy kábelben egy AB vonal ereivel. 10. Ha lehetséges, vezesse az AB adatvezetékeket legalább 30 cm távolságra a többi vezetéktől. 11. Ahol lehetséges, ne futassa az AB adatvezetékeket más vezetékek mellett párhuzamosan (max. 5m). 2-8 ábra: Az RS485 vezeték árnyékolásának bekötése a P-rögzítővel 20
21 Galaxy 3 Telepítési Utasítás Zónák címzése Zónák A Galaxy 3 központok gyári zóna alapbeállításait a következő táblázat tartalmazza: Galaxy központ 1001 Zóna 1002 Zóna Többi zóna típusa Végső (Final) Kilépési (Exit) Betörésjelző (Intruder) Végső (Final) Kilépési (Exit) Betörésjelző (Intruder) Zónák címzése 2-6 táblázat: A zónafunkciók gyári alapbeállításai Az egyes zónákat egy négyszámjegyű cím azonosítja, például 1004, A címadat szerkezetileg három összetevőből áll, melyek: 2-9 ábra: A zónák címzése Például a 3057 zóna a központ 3. adatvonalán, az 5 RIO modul 7. zónájára kötött érzékelő. 21
22 A RIO kapcsoló Galaxy 3 Telepítési Utasítás A zónák címzése a beépített RIO modulon levő DIP kapcsolósor segítségével A RIO kapcsoló (az SW3 kapcsoló 8. tagja) vezérli az beépített RIO modul sorszámozását. A kapcsolót még a központ feszültség alá helyezése előtt be kell állítani. A kapcsoló KI (Off) helyzetben (gyári alapérték) Amikor a kapcsolót Ki állásba kapcsoljuk, a beépített RIO modul az alábbi címzés szerint áll üzembe: Beépített RIO0 Zóna cím tartomány: Kimenetek: Beépített RIO1 Zóna cím tartomány: Kimenetek: A kapcsoló BE (On) helyzetben Amikor a kapcsolót Ki állásba kapcsoljuk, a beépített RIO modul az alábbi címzés szerint áll üzembe: Beépített RIO0 Zóna cím tartomány: Kimenetek: Beépített RIO1 Zóna cím tartomány: Kimenetek: Zónák bekötése 2-7 táblázat: Zónák cím tartományai A Galaxy 3 sorozatú központok zónabemenetét EOL ellenállással lehet lezárni. A zónák aktiválási szintje programozás útján különböző ellenállás tartományokhoz rendelhető (erről bővebben a Galaxy 3 sorozatú központok programozási kézikönyvében olvashat). A 2-7 és 2-8 táblázatok tartalmazzák az egyes ellenállás értékeket és a hozzájuk tartozó riasztási feltételeket. MEGJEGYZÉS: Az áramkör válaszadási ideje (az az időtartam, ameddig a zónának ugyanabban az állapotban kell lennie, hogy a rendszer megváltozott állapotúnak tekintse) gyári alapérték szerint 300 ms. 1. beállítás 1k 2. beállítás 2.2k 3. beállítás 4.7k Szabotázs rövidzár (TAMP S/C) Alacsony ellenállás (LOW RES) Normál (NORMAL) Magas ellenállás (HIGH RES) Riasztás (OPEN) Letakart (MASKED) Szakadás (TAMPER O/C) α α α 2-8 táblázat: a 2-10 ábra konf. tartozó ellenállás értékek és riasztási feltételeik 1. beállítás 1k 2. beállítás 2.2k 3. beállítás 4.7k Szabotázs rövidzár (TAMP S/C) Alacsony ellenállás (LOW RES) Normál (NORMAL) Magas ellenállás (HIGH RES) Riasztás (OPEN) Szakadás (TAMPER O/C) α α α 2-9 táblázat: a 2-11 ábra konf. Tartozó ellenállás értékek és riasztási feltételeik 22
23 Galaxy 3 Telepítési Utasítás Zónák bekötése 2-10 ábra: Dupla ellenállás + EOL konfiguráció 2-11 ábra: Egy ellenállás + EOL konfiguráció MEGJEGYZÉS: N/C= Alaphelyzetben nyitott MEGJEGYZÉS: A javasolt maximális kábelhossz érzékelők esetében 500m. Több érzékelő bekötése ugyanara a zónára Lehetséges több érzékelőnek egy zónára történő bekötése, mint azt a ábra is mutatja. Az egy zónára köthető érzékelők maximális száma 10. Kulcsos kapcsolók bekötése 2-12 ábra: Több érzékelő bekötése egy zónára A Galaxy központok élesítésére vagy hatástalanítására a kulcsos kapcsolók mindkét széles körben elterjedt típusa (kétállású, vagy rugós visszatérítésű kétállású) alkalmazható, az 52. opció: Zóna programozás (Program zones) beállításától függően. Normál kétállású kulcsos kapcsoló esetén az 1 kω-ról 2 kω-ra váltás élesíti a hatástalanított központot, a 2 kω-ról 1 kω-ra váltás pedig azonnal hatástalanítja a rendszert. Élesített rendszer esetén az 1 kω-ról 2 kω-ra váltásnak nincs hatása. Hatástalanított rendszer esetén a 2 kω-ról 1 kω-ra váltásnak nincs hatása. Ezt a Zóna programozás (Program zones) részben a Kulcsos kapcsolónál (Keyswitch) a megnyomásával kell beprogramozni. Rugós kulcsos kapcsoló esetén (a kulcs visszaugrik alapállapotba) hatástalanított rendszer esetén az átváltás 1 kω-ról 2kΩ-ra élesíti a rendszert, az élesített rendszert pedig azonnal hatástalanítja. Az átváltásnak 2 kω-ról 1Ω-ra nincs hatása (visszatérés normál helyzetbe). Ezt a Zóna programozás (Program zones) részben a Kulcsos kapcsoló (Keyswitch) melletti törlésével programozhatja be. 23
24 Élesítő zónák bekötése Galaxy 3 Telepítési Utasítás Élesítő nyomógombok bekötése A Nyomógomb működésre programozott zónák válthatnak nyitottról zártra (2 kω-ról 1 kωra), vagy zártról nyitottra (1 kω-ról 2 kω-ra). A nyomógomb az első lenyomásakor tudatja a központtal működési módját. MEGJEGYZÉS: A nyomógomb első lenyomása esetleg nem fogja élesíteni a rendszert, mert az inicializálási folyamat részeként saját működési módját tudatja a központtal. Ilyen esetben a rendszer a gomb másodszori megnyomására fog beélesedni. Ez a jelenség csak a gomb első alkalommal történő lenyomásakor fordulhat elő, minden további gombnyomás azonnal élesíti a rendszert. A következő ábrán az élesítő gomb és a kulcsos kapcsoló bekötése látható: Kimenetek 2-13 ábra: Nyomógomb és kulcsos kapcsoló zóna bekötése A Galaxy 3 sorozatú központok beépített kimeneteinek paramétereit az alábbi táblázatban foglaltuk össze: Alapérték Kimenet címe 0 Adatvonal engedélyezve Alapbeállítású funkció Típus Terhelhetőség Alapállapot Hangjelzők Tranzisztoros 12V, 400mA Pozitív Fényjelzők Egy váltó érintkezős relé 30V, 1A Elejtve Pánikjelzés Tranzisztoros 12V, 400mA Pozitív Reset Tranzisztoros 12V, 400mA Pozitív Élesítés Tranzisztoros 12V, 400mA Pozitív Behatolás jelzés Tranzisztoros 12V, 400mA Pozitív Nyugtázás Tranzisztoros 12V, 400mA Pozitív Reset Tranzisztoros 12V, 400mA Pozitív 2-10 táblázat: Kimenetek 24
25 Galaxy 3 Telepítési Utasítás Az SPI fejléc Az SPI fejléc használata A kimenetek használata A Galaxy központok kimenetei (a relés kimenet kivételével), tranzisztoros kivitelűek. Alapbeállításban negatív feszültségre kapcsolással (pozitív feszültség elvételével) működnek. 400 ma terhelhetőségükkel alkalmasak különböző külső eszközök vezérlésére. MEGJEGYZÉS: A kimenetek polaritása az 53. menüpont: Kimenetek programozása megfelelő beállításával megváltoztatható ábra: A kimenetek működése és alkalmazási példái MEGJEGYZÉS: A megfelelő 3.3kΩ ellenálláshoz tekintse át az SW3 DIP kapcsoló beállításait (2-1 táblázat). A relé kimenet szimpla váltóérintkezős kontaktus. Ez olyan külső készülékek vezérlésére használható, amelyeknél feszültségmentes szabad érintkezőkre van szükség ábra: A váltókapcsolású relé beállítása és alkalmazási példája 25
26 Élesítő zónák bekötése Galaxy 3 Telepítési Utasítás Az SPI fejléc A Külső eszközök Soros Interfésze (Serial Peripherial Interface SPI) elnevezésű adatszerkezet (fejléc) a Galaxy 3 sorozatú központok programozási információinak másolására és felülírására szolgáló SPI kulcs működésének alapja. Az SPI kulcs az adatokat a központ szoftververziójától független formátumban tárolja, így lehetővé válik konfigurációs beállítások átvitele két eltérő verziószámú központ között. A megfelelő menüpontra lépve az SPI kulcs használatával lehetséges egy adott központ szoftver verziójának frissítése is, melyről bővebben a Galaxy 3 központok Programozási Kézikönyvében - (IP1-0033), 71 opció=spi kulcs olvashat. 26
27 Galaxy 3 Telepítési Utasítás A RIO modulok 3. Fejezet: Opcionális modulok és lehetőségek Külső Be és Kimeneti (RIO) modulok C072 A Galaxy és központok bővítésére használjuk a RIO modulokat. Az egyes RIO modulok 8 zóna bemenettel és 4 kimenettel bővítik a rendszert. A RIO modul címzése 3-1 ábra: A Galaxy RIO panel elrendezése A Galaxy RIO modulon be kell állítani annak egyedi címét, még mielőtt a tápfeszültséget rákapcsoljuk. A cím beállítására használja a 16 állású forgatható címző kapcsolót (SW1). A kapcsoló elhelyezkedése a 3-1 ábrán látható. Galaxy központ típusa RIO modulok maximális száma Felhasználható címtartomány 1-8 (1 adatvonal) 0-7 (2 adatvonal) 1-9, A-F (1 adatvonal) 0-9, A-F (2, 3 és 4 adatvonal) 3-1 táblázat: Felhasználható RIO címtartományok 27
28 RIO modulok bekötése Galaxy 3 Telepítési Utasítás A RIO modulok bekötése A RIO modult csak telepítői üzemmódban lehet csatlakoztatni a rendszerhez. A Galaxy RIO modul RS485 vonalát (AB) párhuzamosan kell kötni (láncolva) a rendszerben lévő kezelőegységek RS485 (AB) vonalával. A RIO fogyasztása 12 VDC (10,5~16,0 V) 40 ma. Ezt biztosíthatja a riasztó központ tápegysége, vagy külső tápegység is, ha hosszú kábelek használata miatt a tápfeszültség csökkenése túl nagy mértékű lenne. MEGJEGYZÉS: A RIO modul helyére beilleszthető a 3 Amperes Smart PSU intelligens tápegység (cikkszáma P015) is. A RIO modul sorcsatlakozójának bekötésekor az alábbiak szerint járjon el: +12V tápfeszültség (a központból, kezelőből vagy külső tápegységről) -0V vagy föld, negatív tápfeszültség (a központból, kezelőből vagy külső tápegységről) A~A csatlakozó, az előző modul A pontjáról (vagy a központ A pontjára, ha az adott RIO modul az első az adatvonalon) B~B csatlakozó, az előző modul B pontjáról (vagy a központ B pontjára, ha az adott RIO modul az első az adatvonalon) MEGJEGYZÉS: Ha a RIO modul az utolsó eszköz az adatvonalon, akkor kössön egy 680Ωos EOL ellenállást az A és B sorkapcsok közé. A RIO modulok beállításai A bővítő RIO modul rendszerbe állítása a telepítői üzemmódból kilépéskor történik meg. Amennyiben a kilépést követően a kezelő kijelzőjén az XX modul hozzáadva, < > lapozás (XX Mod Added, <> to View), felirat jelenik meg, akkor a rendszer észlelte az új modul jelenlétét. Az üzenet nyugtázásához nyomja le az A vagy a B gombot. Ha az üzenet nem jelenik meg, a RIO nem szerepel a központ által regisztrált modulok listáján. Ennek oka lehet, hogy a RIO modul nem képes kommunikálni a központtal, vagy egy korábban már regisztrált RIO modul címét állítottuk be. A RIO modulon található Piros LED (1. LED) villogása jelzi a modul és a központ közötti kommunikáció állapotát. A jelzések értelmezését az alábbi táblázat tartalmazza: Villogás sebessége Értelmezése 0.1 BE / 0.9 KI Normál kommunikáció KI Nincs DC tápfeszültség 1.5 BE / 1.5 KI A RIO nincs a rendszerbe állítva 0.2 BE / 0.2 KI A RIO elvesztette a kommunikációt a rendszerrel 0.9 BE / 0.1 KI A kommunikáció minősége gyenge 3-2 táblázat: A RIO LED jelzéseinek értelmezése A RIO zónáinak bekötése A Galaxy RIO modul 8 programozható zóna bemenetet tartalmaz, melyek gyári alapbeállítása behatolás (Intruder) típusú. Mindegyik zóna dupla ellenállás + EOL konfigurációjú, melyben 1 kω van sorba, 1 kω (1%) ellenállás pedig párhuzamosan van kötve az érzékelő kapcsolójával. Az eredő ellenállás átváltása 2 kω-ra (1%) a központ számára a zóna riasztási, (nyitott) állapotát jelenti. 28
29 Galaxy 3 Telepítési Utasítás A RIO kimenetei A RIO kimenetei A RIO modulnak 4 tranzisztoros kimenetel rendelkezik. Az egyes kimenetek egy-egy 3.3KΩos felhúzó ellenálláson keresztül +12V-ra van kötve (lásd 3-3 táblázat). Amikor a kimenet aktiválódik, akkor a terhelést a RIO negatív tápfeszültség pontjára kapcsolja (0 V vagy föld). Az egyes kimenetek terhelhetősége 400 ma. A Galaxy központra csatlakoztatott RIO modulok egyes kimeneteinek gyári beállítása és felhúzó ellenállásának sorszáma az alábbi táblázatban látható: Kimenet sorszáma Funkció Felhúzó ellenállás 1 Hangjelző R1 2 Fényjelző R3 3 Támadásjelző R5 4 Törlés (Reset) R7 3-3 táblázat: A RIO kimeneteinek alapbeállításai A RIO modulon több átkötés is található, amelyeknek a modul feszültségmentes állapotában történő megváltoztatása módosítja a RIO működését. LK1 rövidre zárva áthidalja az RIO fedelének szabotázs kapcsolóját (SW2) LK2 elvágása esetén belépési / kilépési RIO (Entry / Exit RIO) modulként konfigurálja a modult LK4 elvágása esetén szolga (Slave), vagy sönt RIO (Shunt RIO) modulként konfigurálja a RIO modult. (Ha az LK2 már el van vágva, akkor a belépési / kilépési RIO (Entry / Exit RIO) modul kilépési idejét 30-ról 90 másodpercre módosítja.) Bővebb információkat a Galaxy külső be/kimeneti modul (RIO) Telepítési Utasításában (cikkszám L / 051) talál. Belépési/Kilépési RIO Ha a RIO modul áramköri lapján található LK2 ellenállást elvágja, a RIO modult a rendszer Belépési/Kilépési RIO (Entry/Exit RIO) modulként fogja felismerni. Ez lehetővé teszi egy úgynevezett alrendszer hozzáadását a Galaxy központhoz. A Belépési/Kilépési RIO (Entry/Exit RIO) önállóan akkor is élesíthető, miközben a fő rendszer hatástalanítva van, ugyanakkor kikapcsolható akkor is, amikor a fő rendszer élesítve van. Más szóval a rendszer bizonyos részei a fő rendszertől függetlenül élesíthetők, kikapcsolhatók. Amikor a fő rendszer élesítve van és a Belépési/Kilépési RIO (Entry / Exit RIO) nincs áthidalva, akkor a RIO bármely bemenetének aktiválása teljes riasztást okoz a fő rendszerben. A Belépési/Kilépési RIO (Entry / Exit RIO) konfigurációját az alábbi táblázat mutatja: Zóna sorszáma Gyári alap funkciója Programozott Kimenet Gyári alapfunkciója (Nem funkciója sorszáma módosítható) 1 Behatolás (Intruder) Bármely funkció 1 Üzemkész (Ready) 2 Behatolás (Intruder) Bármely funkció 2 Belépési/Kilépési hangjelzés (Entry/Exit horn) 3 Behatolás (Intruder) Bármely funkció 3 Éles (Set) 4 Behatolás (Intruder) Bármely funkció 4 Riasztás (Alarm) 5 Behatolás (Intruder) Bármely funkció 6 Kilépés (Exit) Nem programozható 7 Végső (Final) Napló (Log) 8 Kulcsos kapcsoló (Keyswitch) Napló (Log) 3-4 táblázat: A Belépési/Kilépési RIO beállításai 29
30 Belépési/Kilépési RIO Galaxy 3 Telepítési Utasítás A Belépési/Kilépési RIO zóna programozása Az 1-5 zóna normál zónaként működik. Ha egy zónát Biztonsági (Security) típusra programoz, akkor a zóna aktiválása akár élesítve van a Belépési/Kilépési RIO (Entry/Exit RIO) és a Galaxy központ, akár hatástalanítva a központon a megfelelő riasztási működést eredményezi. Ha az 1-5 zónákat Behatolás (Intruder) típusra programozza, és a Belépési/Kilépési RIO (Entry/Exit RIO) modul élesítve, a Galaxy központ kikapcsolt állapotban van, amikor riasztási állapot következik be, riasztási működés csak a Belépési/Kilépési RIO modulon történik. A 6. és 7. zóna Kilépési és Végső (Exit vagy Final) zónaként viselkedik. Ezeknek a zónáknak a működése állandó, és független a Galaxy központ programozásától. A 7. zónát lehet Naplózottként (Log) programozni, hogy rögzítse és jelentse aktiválási eseményeit a Galaxy esemény naplójába. A 8. zóna funkciója fixen Kulcsos kapcsolós (Keyswitch). Ezt egyben Naplózottként (Log) is kell programozni, hogy rögzítse és jelentse aktiválási eseményeit a Galaxy esemény naplójába. A Belépési/Kilépési RIO zónák működése A Belépési/Kilépési RIO (Entry / Exit RIO) modult a 8. (kulcsos kapcsoló) zóna 2 kω-ról 1 kω-ra történő állapotváltásával lehet bekapcsolni (ez a normál működés fordítottja). Ez elindítja a 30 másodperc belépési/kilépési késleltetést. A 7. zóna (végső) záródása, illetve a kilépési késleltetési idő lejárta a RIO modult élesített állapotba helyezi. A Belépési/Kilépési RIO (Entry / Exit RIO) modul élesített állapotában az 1~5 zóna bármelyikének aktiválása azonnali riasztási működést vált ki, és aktiválja a 4., riasztási kimenetet. A Belépési/Kilépési RIO (Entry / Exit RIO) modul hatástalanítása a kulcsos kapcsoló zóna (8. zóna) 1 kω-ról 2 kω-ra váltásával történik. A kikapcsolási folyamatot elkezdheti az utolsó zóna (7. zóna) aktiválása is, így a kulcsos kapcsoló zónát a kilépési zónán (6. zóna) keresztül meg lehet közelíteni. Az 1~5 zóna aktiválása a kikapcsolási folyamat közben riasztási állapotot okoz. Ha a Belépési/Kilépési RIO (Entry / Exit RIO) modul hatástalanítva van, miközben a Galaxy központ élesítve van, akkor egyik behatolási (Intruder) zónaként programozott zónájának aktiválása sem okoz riasztási állapotot sem a RIO modulon, sem a központban a zónák át vannak hidalva. A belépési / kilépési idő 30-ról 90 másodpercre váltható az LK4 ellenállás elvágásával. A szolga RIO egység használata Az LK4 ellenállás elvágásával a RIO modult Szolga vagy Sönt RIO (Slave vagy Shunt RIO) modulként lehet definiálni, lehetővé téve további alrendszer hozzáadását a Galaxy központhoz. A Szolga RIO (Slave RIO) modul programozása és működése azonos a Belépési/Kilépési RIO (Entry / Exit RIO) moduléval, kivéve a 6. és 7. zónákat, amelyek gyárilag behatolás (Intruder) típusúak. A Szolga RIO-nak (Slave RIO) nincs kilépési és végső (Exit vagy Final) zóna bemenete, sem kilépési késleltetése, ezeket azonnal élesíti és hatástalanítja a 8. zóna átváltása 1 kω-ról 2 kω-ra. Zóna sorszáma Gyári alap funkciója Programozott Kimenet Gyári alapfunkciója (Nem funkciója sorszáma módosítható) 1 Behatolás (Intruder) Bármely funkció 1 Üzemkész (Ready) 2 Behatolás (Intruder) Bármely funkció 2 Élesítési hiba (Fail to set) 3 Behatolás (Intruder) Bármely funkció 3 Éles (Set) 4 Behatolás (Intruder) Bármely funkció 4 Riasztás (Alarm) 5 Behatolás (Intruder) Bármely funkció 6 Behatolás (Intruder) Bármely funkció 7 Behatolás (Intruder) Bármely funkció 8 Kulcsos kapcsoló Napló (Log) 3-5 táblázat: A Szolga RIO beállításai 30
31 Galaxy 3 Telepítési Utasítás Az RF RIO RF RIO egység C076 A rádió frekvenciás (RF) RIO modul a Galaxy termékcsalád opcionális kiegészítője. A modul az Ademco 868MHz-es frekvencia tartományában működő adóegységek rádiós vevőegységeként működik. A rádiós RIO programozását úgy lehet elvégezni, hogy egy Galaxy MK7 kezelőegységet közvetlenü1 a rádiós RIO modulra csatlakoztat a programozó kezelőegység csatlakozónál vagy a kezelőegység csatlakozó blokknál. A kezelőegység nem része a Galaxy hálózatnak, és 0 címet kell adni neki. Az RF RIO modul főbb jellemzői A készülék főbb jellemzői: 32 rádiós zónát támogatása (a központ típusától függően) 30 rádiós távvezérlő támogatása 4 tranzisztoros kimenet 3-2 ábra: Az RF RIO NYÁK paneljének elrendezési rajza Kompatibilitás Az RF RIO modul kompatibilis a Galaxy és típusú köpontokkal. Az RF RIO modul bekötése Az RF RIO modul és a rákötött kezelőegység RS485 (AB) adatvonalát párhuzamosan, (láncba kötve) kell egymáshoz csatlakoztatni. Az RF RIO modul működéséhez 12 VDC (10,5~16,0 V) 50 ma tápfeszültség szükséges, ami a központból, vagy nagyobb kábelhosszak esetén egy segéd tápegységről is biztosítható. 31
32 Az RF RIO Galaxy 3 Telepítési Utasítás Az RF RIO modul csatlakozóinak bekötésekor kövesse az alábbi táblázat előírásait: Az RF RIO csatlakozói Amire rá kell kötni a + +12V (a központból, kezelőről vagy segéd tápegységről) - 0V vagy föld (a központból, kezelőről vagy segéd tápegységről) A vonalon lévő előző modul A sorkapcsához (vagy a riasztó A központ A sorkapcsához, ha az RF RIO az első modul a vonalon). A vonalon lévő előző modul B sorkapcsához (vagy a riasztó B központ B sorkapcsához, ha az RF RIO az első modul a vonalon). 3-6 táblázat: Az RF RIO csatlakozóinak bekötése MEGJEGYZÉS: Ha a RIO modul az utolsó eszköz az adatvonalon, akkor kössön egy 680Ωos EOL ellenállást az A és B sorkapcsok közé. Az RF RIO kimenetei A RIO modulnak 4 tranzisztoros kimenetel rendelkezik. Az egyes kimenetek egy-egy 3.3KΩos felhúzó ellenálláson keresztül +12V-ra van kötve (lásd 3-6 táblázat). Amikor a kimenet aktiválódik, akkor a terhelést az RF RIO negatív tápfeszültség pontjára kapcsolja (0 V vagy föld). Az egyes kimenetek terhelhetősége 400 ma. A Galaxy központra csatlakoztatott RF RIO modulok egyes kimeneteinek gyári beállítása és felhúzó ellenállásának sorszáma az alábbi táblázatban látható: Kimenet sorszáma Funkció Felhúzó ellenállás 1 Hangjelző R1 2 Fényjelző R3 3 Támadásjelző R5 4 Törlés (Reset) R7 3-7 táblázat: Az RF RIO kimeneteinek alapbeállításai MEGJEGYZÉS: Az RF RIO modulon több felhúzó ellenállás is található, melyek az egyes hardver változatoknál eltérhetnek. Az RF RIO modul szabotázsvédelme Az RF RIO modulba épített SW2 kapcsoló szabotázsjelzőként működik, ha előzőleg az LK1 szabotázsjelző rövidzárat eltávolítjuk. Ha a készülék nincs telepítői üzemmódban, az RF RIO fedelének leemelése aktiválja az RF RIO szabotázsjelzését. A szabotázskapcsoló hatástalanítható, ha az LK1 átkötést egy rövidzárral (0Ω ellenállás) helyreállítjuk. Az RF RIO modul címzése A Galaxy RF RIO modulon be kell állítani annak egyedi címét, még mielőtt a tápfeszültséget rákapcsoljuk. A cím beállítására használja a 16 állású forgatható címző kapcsolót (SW1). A kiválasztott cím az RF RIO alapértelmezett címeként fog működni, de lehetséges al-címet beállítani. Ezek értéke: alapcím + 1, alapcím + 2, alapcím + 3. Például: alapcím = 2, amelyet a 3, 4 és 5 követ. Címtartományok Az opció használatával lehetséges az RF RIO modul által szimulált címek programozása. Például, ha az RF RIO modult 32 zóna használatára programozzuk (4 RIO cím), és a hexadecimális forgókapcsolóval beprogramozott alapcím 02, akkor a felhasználható címek a 32
33 Galaxy 3 Telepítési Utasítás Az RF RIO következők: 02, 03, 04, 05. Előfordulhat, hogy nekünk csak a 02 és 04 címre van szükségünk. Ilyen esetben a többi címet le kell tiltani, hogy ezek ne fogadjanak el parancsokat a központi egységtől. Alapbeállításban csak az alapértelmezett cím van engedélyezve, az összes többi al-cím tiltva van. Az RF RIO modul állapotjelentéseit (például a fedél szabotázskapcsolójának helyzete) a forgókapcsolóval beállított cím használatával fogja jelenteni a központnak. Az RF RIO programozása Az RF RIO modul programozása történhet közvetlenül egy Galaxy Mk7 kezelőegységnek a modul Programozó Kezelőegység Csatlakozójára vagy a Kezelőegység aljzatra való csatlakoztatásával. A kezelőegység nem a Galaxy hálózat része, és 0 címre kell állítani. MEGJEGYZÉS: a rádiós eszközök programozásának részleteiről bővebben az RF RIO egység mellé csomagolt Telepítési és programozási útmutatóban (III-0076) olvashat. Az RF RIO modul beállításai Az RF RIO modul akkor válik hivatalosan a rendszer részéve, amikor kilépünk a telepítői üzemmódból. Amennyiben a kijelzőn az XX modul hozzáadva, < > lapozás (XX Mod Added < > to view) felirat jelenik meg, a rendszer felismerte az új modult. Az üzenetet az A vagy B gomb megnyomásával nyugtázhatja. Ha az üzenet nem jelenik meg, vagy az RF RIO modul nem jelenik meg a hozzáadott modulok listáján, akkor az RF RIO modul nem kommunikál a központtal. A RIO modulon található Piros LED (1. LED) villogása jelzi a modul és a központ közötti kommunikáció állapotát. A jelzések értelmezését az alábbi táblázat tartalmazza: Villogás sebessége Értelmezése 0.1 BE / 0.9 KI Normál kommunikáció KI Nincs DC tápfeszültség 1.5 BE / 1.5 KI Az RF RIO nincs a rendszerbe állítva 0.2 BE / 0.2 KI Az RF RIO elvesztette a kommunikációt a rendszerrel 0.9 BE / 0.1 KI A kommunikáció minősége gyenge 3-8 táblázat: Az RF RIO LED jelzéseinek értelmezése 33
34 Tápegység Galaxy 3 Telepítési Utasítás A tápegység A Galaxy 3 sorozatú központok tápellátására kétféle tápegység áll rendelkezésre. A Galaxy Tápegység (Galaxy Power Unit) egy 3 Amper terhelhetőségű eszköz. A Galaxy Tápegység RIO modul tápegység és RIO modul egyben. Mindkét típus együttműködik bármely Galaxy központtal, kivéve a Galaxy 8-as típust. A felhasználható Tápegység vagy Tápegység RIO modulok száma a központ típusától függ. 3-3 ábra: A tápegység bekötése A Tápegység modul beállításai A Galaxy Tápegység (PSU) modulja 2 részből áll, az egyik a Vezérlő egység, a másik a Tápegység. A PSU a Galaxy 2-44 központokhoz RS485 (AB) vonalon csatlakoztatható. A PSU modul alkalmazható a szabványos RIO modulok helyett is, kizárva mindazokat a problémákat, melyek egy RIO modulnak a központtól túl távol történő telepítése jelentene. A Vezérlő egységet a Tápegységgel egy 6 eres átvezető kábel köti össze. A beépített RIO nyolc programozható zónát és négy programozható kimenetet tartalmaz. Minden PSU felhasznál egyet a 4 RIO címből (2-5). A modul címzési eljárása megegyezik a RIO modulokéval. A 4 kimenet kapcsolt 0V feszültségű (aktív állapotban 0V). Ha az LK1~4 átkötések nincsenek a helyükön, a kimenetek lebegőpontos üzemmódban működnek KI (OFF) állapotban). A kimenetek az átkötések felhelyezésével +12V feszültséget adhatnak ki. Ha a hátlapi szabotázskapcsoló használatára nincs szükség, a kapcsoló az LK5 átkötés felhelyezésével áthidalható. A SLAVE és E/E átkötéseknek a megfelelő működés biztosítása érdekében a helyükön kell maradniuk. AC HIBAJELZŐ KIMENET (FAULT OP AC): Nyitott kollektoros tranzisztor kimenet, amelynek alaphelyzete KI (OFF). A kimenet a hálózati tápfeszültség hibája esetén aktiválódik. AKKUMULÁTOR HIBAJELZŐ KIMENET (FAULT OP BAT): Nyitott kollektoros tranzisztor kimenet, amelynek alaphelyzete KI (OFF). A kimenet alacsony akkumulátor feszültség, vagy akkumulátor hiba (hiány) esetén aktiválódik. TÁPFESZÜLTSÉG HIBAJELZŐ KIMENET (FAULT OP POWER): Nyitott kollektoros tranzisztor kimenet, amelynek alaphelyzete KI (OFF). A kimenet akkor lép működésbe, amikor a +12V1, +12V2 vagy 14.5V bemeneteken a feszültség lecsökken. 34
35 Galaxy 3 Telepítési Utasítás Tápegység A tápegység telepítése A tápegység telepítését csak szakképzett személy végezheti. A Galaxy 3 központokat a hálózati tápfeszültségre (230V AC / 50Hz) egy biztosítóval (max 3A) védett, aljzaton keresztül kell csatlakoztatni. A Tápegységet gyárilag a készülék fém házába építettük. A készülék telepítése során az alábbiak szerint járjon el: 1. A hálózati feszültség vezetékét fűzze át a központ házának jobb oldalán található, erre a célra szolgáló kör alakú átvezető nyíláson, majd az alábbi ábrának megfelelően rögzítse a tápkábelt a mellékelt műanyag kábelrögzítőkkel: 3-4 ábra: A tápegység dobozának kialakítása 2. Rögzítse a doboz hátlapját a jelzett furatoknál. Az ábrán látható jelöléseknek megfelelően rögzítse a készülék házát a két rögzítő és egy függesztő furat segítségével. A hálózati tápfeszültség vezetékét 3 erű, megfelelő terhelhetőségű kábelből alakítsa ki (zöld/sárga,föld vezetékkel). MEGJEGYZÉS: A hálózati tápkábel méretezésénél vegye figyelembe a vonatkozó előírásokat. 3. A hálózati tápfeszültség kábel csatlakoztatásánál az alábbi szín szerinti bekötést alkalmazza: a kék vezetéket az N (Nulla) jelölésű csatlakozóba a zöld/sárga vezetéket az E (Föld) jelölésű csatlakozóba a barna vezetéket az L (Fázis) jelölésű csatlakozóba kösse MEGJEGYZÉS: más készüléket ne kössön a hálózati tápfeszültség csatlakozóiba. A vezetékezések végrehajtásánál minden esetben vegye figyelembe a vonatkozó munkavédelmi és szereléstechnikai szabványokat és előírásokat. A hálózati feszültség vezetéke 4. Először a hálózati feszültséget kapcsolja a központra. Ha ez nem lehetséges, a készülék akkumulátorról is indítható, de ekkor átmenetileg rövidre kell zárni az LK10 átkötést. Az LK10 átkötést soha ne hagyja a helyén, mert ez az akkumulátor mélykisülését okozhatja. Az LK10 átkötés kizárólag a központ beindításának céljára szolgál. 35
36 Tápegység Galaxy 3 Telepítési Utasítás Akkumulátor A tápegység működtetésére használható legkisebb akkumulátor kapacitás 1x 7Ah, a legnagyobb 2x17Ah. Akkumulátor teszt A készülék óránként teljes terhelésű akkumulátor tesztet hajt végre. A teszt a telepítői üzemmódból történő kilépéskor is lefut. Ha az akkumulátor feszültsége 10V alá esik, amikor a PSU akkumulátoros üzemmódban működik, az PSU lekapcsol, hogy megakadályozza az akkumulátor mélykisülését. Műszaki adatok Elektromos jellemzők (34 Ah akkumulátor kapacitás mellett), (UK grade 3) Bementi feszültség: 230V AC (+10%~-15%), 50Hz Kimeneti feszültség (névleges): 13,8V & 14,5V Terhelhetőség (max): 3.0A Működési hőmérséklet: -10 C ~ +40 C Aux1 & Aux 2 kimenetek Kimeneti feszültség (névleges): 13,8V Terhelhetőség (max): 0,75A egyenként 14,5 V kimenet (nem EN50131 grade 3 használatra) Kimeneti feszültség (névleges): 14,5V Terhelhetőség (max): 0,15A (a kimenet terhelése esetén az AUX1 & AUX2 kimenete terhelhetősége azonos mértékben csökken) Akkumulátor töltőáram (max): 1.4A Maximális feszültségingadozás: kevesebb 100mV Biztosítékok F1 (14.5V) F2 (akkumulátor) F3 (12V Aux1) F4 (12V Aux2) 500mA-20mm, impulzusvédett 1.6A-20mm, impulzusvédett 1.0A-20mm, impulzusvédett 1.0A-20mm, impulzusvédett EN50131 megfelelőség A készüléket az EN :2004/PD6662:2004 szabvány előírásainak megfelelő eszközökkel való együttműködésre terveztük. Biztonsági fokozat 3 Környezeti osztályba sorolás II Tápegység típus - A 36
37 Galaxy 3 Telepítési Utasítás Nyomtató interfész Nyomtató interfész modul A134/A161 A nyomtató interfész modul teszi lehetővé, hogy egy soros nyomtatót csatlakoztathassunk a Galaxy központhoz az esemény napló és a rendszer programozási részleteinek kinyomtatása céljából. A modul kétféle kivitelben kapható: 25 érintkezős D típusú RS232 soros csatlakozós (cikkszám: A161). VAGY 6 érintkezős DIN dugós (cikkszám: A134). A nyomtatón kell lennie egy soros interfész portnak. A nyomtató beállítása a következő: Protokoll Beállítás Start bit BE Stop bit BE Szó hossz 8 adat bit Paritás nincs Adatátviteli sebesség (Baud rate) táblázat: A nyomtató protokoll beállításai 37
