1 Budapesti Forgalomirányító Központ Siemens Scala kliens Összeállította: Csikós Alfréd

2 Budapesti Forgalomirányító Központ Siemens Scala Bevezetés Irányítási célok városban Forgalomtechnikai teljesítménymutatók A Budapesti FIK Bp. hálózat. Kapcsolat a központtal Siemens Scala Áttekintés Menüpontok

3 Bevezetés forgalomirányító központokról általában Forgalomirányító központ (FIK): adott közlekedési hálózat forgalomirányító berendezéseit felügyelő és irányító központ. Irányítás céljai Kapcsolódó csomópontok jelzésképeinek összehangolása. A hálózat forgalomtechnikai teljesítménymutatóinak javítása. Tömegközlekedés hálózatba illesztése, előnyben részesítése. Forgalomtechnikai teljesítménymutatók, célfüggvények Eljutási idő minimalizálása. Megállások számának csökkentése. Átbocsátott járműszám növelése. Várakozási idő minimalizálása.

4 Bevezetés forgalomirányító központokról általában Egyéb elvárások Forgalom biztonságos lebonyolítása. Balesetek számának csökkentése. Környezetszennyezés mérséklése. Irányítási stratégiák Kézi vezérlés. Időterv vezérlés. Programválasztó (számítógépes, offline). Programalkotó (számítógépes, online) Fázisvezérlés. Jelzőcsoport vezérlés. Hálózati felépítés Centralizált. Decentralizált. Vegyes.

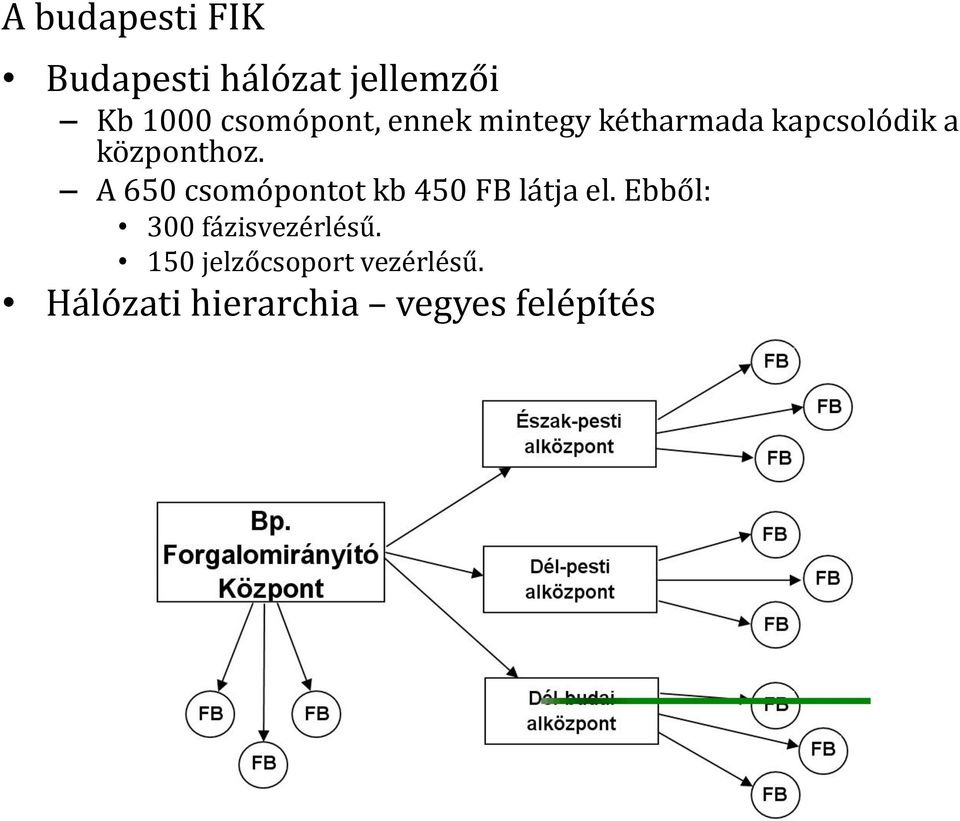

5 A budapesti FIK Budapesti hálózat jellemzői Kb 1000 csomópont, ennek mintegy kétharmada kapcsolódik a központhoz. A 650 csomópontot kb 450 FB látja el. Ebből: 300 fázisvezérlésű. 150 jelzőcsoport vezérlésű. Hálózati hierarchia vegyes felépítés

6 Bp. FIK A forgalomirányító rendszer stratégiái TASS programválasztó. MOTION programalkotó (tesztüzem: várhatóan idén nyáron). Kapcsolat a FIK-kel Optikai kábelen, melyet egy media konverter crosslink kábelen továbbítható jellé alakít. Távoli asztal kapcsolat.

7 Siemens Scala kliens Főbb feladatok valós idejű információk nyújtása. kapcsolás. üzemi üzenetek megjelenítése és létrehozása. adatok archiválása. A program által kezelt objektumok TSS (FB-k). TSS groups (FB csoportok). Signs (kvázi VSL-ek). Parking facilities (parkolási létesítmények). Cameras (kamerák). Detectors (hurokdetektorok). Measurement points (group of detectors) több hurokdetektor, összetartozó sávokról. Disturbances zavarások (jellemzően útlezárások)

8 Siemens Scala kliens Jellemzők Ablakos megjelenítés Windows platformon. Térképes áttekintés. A rendszerbe kapcsolt csomópontok FB-eivel áll kapcsolatban. A FB-ek, jelzőcsoportok, detektorok állapotának jelzése. Jelzőcsoportok jelzésképeinek megjelenítése. Hurokdetektorok mérési adatainak valós idejű és archivált megjelenítése A program fő menüpontjai Controllers (irányító berendezések). Traffic data (forgalmi adatok). Analysis (elemzés). Control (irányítás). Service (üzemeltetés).

9 Térképes áttekintés. Működő FB zöld, útlezárás piros, parkolóház kék.

10 Térképes áttekintés státuszablakai. Pl. egy parkolóház adatai

11 Állapotok áttekintés - States Az Állapotok funkció: hibás objektum megjelenítése. - Nem elfogadott zavarok. - Nyugtázott zavarok.

12 A program fő menüpontjai Controllers Controllers berendezések. Hozzáférés az alábbiakhoz: Signs: VSL táblák. TSS FB-k TSS csoportok Signs: VSL táblák. Cameras Sensors

13 A program fő menüpontjai Controllers Pl. forgalomirányító berendezés státuszablaka:

14 A program fő menüpontjai Controllers Pl. forgalomirányító berendezés jelzésterv váltása:

15 A program fő menüpontjai Traffic data Traffic data forgalmi adatok. Adatok az alábbiakról: Detectors: hurokdetektorok Measuerement points: több hurokdetektor, azonos mérőhelyen. Roads travel time, eljutási idő. Routes: predefiniált útvonalak. Traffic areas: kritikus területek. Messages FB üzenetek. Public transport: tömegközlekedési vonalak.

16 A program fő menüpontjai Traffic data Pl. egy hurokdetektor méréseinek megjelenítése.

17 A program fő menüpontjai Analysis Analysis elemzés. Online megjelenítés és statisztikai adatok lekérése: Pillanatnyi jelzéstervek Megkülönböztetett járművek útvonalai Akciótervek (pl. disturbance esetén).

18 A program fő menüpontjai Analysis Pl. egy FB pillanatnyi jelzéstervének lekérése:

19 A program fő menüpontjai Analysis Pl. egy FB pillanatnyi jelzéstervének lekérése:

20 Helyszínrajz nézetben:

21 A program fő menüpontjai Control Control irányítás. Itt találhatók az időbeli és stratégiai vezérlés funkciói (például a napi tervek, a megkülönböztetett járművek útvonalai és akciótervek).

22 A program fő menüpontjai Control Programválasztó stratégiák
